FNB48P – представляет из себя недорогой и компактный цифровой тестер-мультиметр-осциллограф.
Устройство может оказаться полезным как начинающим, так и опытным
электронщикам. В этом обзоре мы рассмотрим основные характеристики и
возможности данного устройства, а также оценим его точность и удобство эксплуатации.
Мы также рассмотрим несколько практических способов применения данного тестера.

Основные технические характеристики

USB-тестер Fnirsi FNB48P поставляется
в презентабельной и очень информативной картонной коробке-пенале. На коробке
имеется изображение устройства и достаточно подробное описание технических
характеристик, правда, на английском языке.

Внутри
коробки, в ложементе из мягкого материала темного цвета находится тестер, и
вкладыш, аналог нашего ОТК.

Можно
было бы говорить о том, что комплект поставки достаточно скромный, и отсутствие
какой-никакой инструкции по эксплуатации огорчает, но для удобства пользователя
производитель предлагает нам сказать руководство пользователя в электронном
виде. Ссылка для скачивания в виде QR-кода расположена на упаковке. По
этой же ссылке мы можем скачать приложение для работы с устройством для
устройств, работающих на OS
Windows, и для
устройств на базе OS
Android

Корпус
устройства изготовлен из пластика, на лицевой поверхности расположен
многострочный, цветной, информативный 1.77” TFT-LCD дисплей. На корпусе нашлось
место практически для всех необходимых интерфейсных разъемов.

При
осмотре устройства на одной из поверхностей мы видим классический 5-пиновый
разъем USB-A для подключения к зарядному устройству.

На
противоположной поверхности расположился 5-пиновый выход USB-A.

На
перпендикулярной к ней поверхности расположились 24-пиновый вход USB-C, 5-пиновый вход micro-USB, 24-пиновый выход USB-C. Чуть правее находится PD-переключатель.

На
противоположной поверхности находятся 5-пиновый порт подключения к
персональному компьютеру micro-USB, светодиодный индикатор активности
Bluetooth, многофункциональный
трехпозиционный переключатель лево/право/ввод, кнопка «Назад».

На нижней поверхности расположено четыре винта фиксирующих нижнюю крышку и наклейка с наименованием модели, сведениями о том, что модель имеет поддержку Bluetooth и сведениями о максимально допустимых диапазонов напряжения и тока.

Что
касается кнопок управления. На каждом экране они отвечают за разные функции,
однако в целом их можно охарактеризовать так:

Кнопка
«Back» — отвечает
за отмену либо переход «назад». Длительное удержание данной кнопки осуществляет
отключение подсветки экрана;
Трехпозиционный
переключатель – отвечает за навигацию и вызов разделов меню. Короткое
однократное движение влево/вправо отвечает за навигацию между окнами,
длительное удержание вызывает дополнительные разделы меню и функции в пределах
активного экрана. Короткое нажатие переключателя активирует выбранный режим
либо выполняет функцию старт/стоп в режиме осциллографа.

В
общем Fnirsi FNB48P является достаточно компактным и удобным устройством.

Хотел сделать разборку. Открутил четыре винта на задней крышке и… получилось снять лишь пластиковую заглушку возле порта USB-A. Далее для разборки придется использовать специальный инструмент либо силу, что может повредить устройство. В общем не стал я этим заниматься.

Традиционно
для всех USB-тестеров,
интерфейс Fnirsi FNB48P разделен на несколько экранов, навигация между которыми
осуществляется при помощи трехпозиционного переключателя. Манипуляции с
трехпозиционным переключателем позволяют осуществлять вход в режим настроек и
т.д.

Главный
экран (установлен по умолчанию, однако в настройках устройства его можно
изменить) отображает не много информации, а именно ключевые параметры:

Напряжение;
Ток
и его направление;
Мощность.

Длительное
удержание трехпозиционного переключателя в положении «влево» осуществляет вход
в режим настроек. В данном разделе можно произвести базовые настройки,
например, включить/отключить G-Sensor, Bluetooth, задать время активности дисплея,
время перехода в режим ожидание, произвести калибровку, осуществить сброс до
заводских настроек ознакомиться с версией прошивки и т.д.

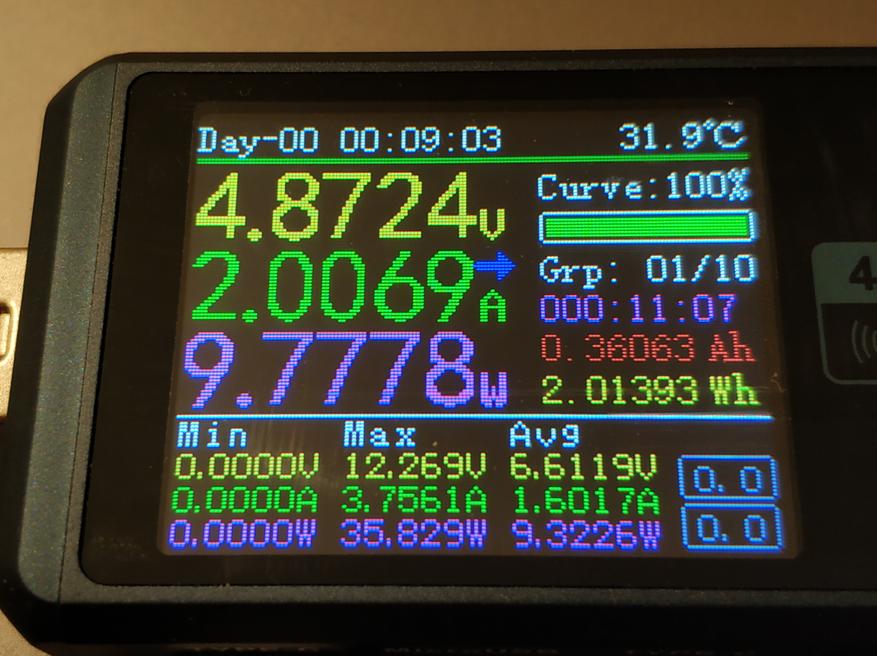

На
следующем экране мы получаем информацию о времени работы устройства, его
температуре, здесь же мы видим основные показатели (напряжение, ток, мощность),
текущая накопленная емкость и т.д. На этом же экране мы видим максимальные,
минимальные и средние показатели. Все показатели записываются во встроенную
память, которая содержит десять ячеек.

Короткое нажатие на
переключатель вызывает уведомление, в котором нам предлагается обнулить счетчик
min/max. Удержание переключателя влево
открывает доступ к ячейкам памяти в которых хранится информация о емкости (Ач)
и энергии (Втч). Пользователю доступно десять ячеек памяти. Длительное удержание
переключателя вправо запускает режим измерения емкости аккумуляторной батареи
устройства.

Третий экран
ориентирован для оценки зарядных устройств. Здесь так же можно отслеживать
напряжение ток и мощность, осуществлять контроль времени работы и степень
нагрева USB-тестера.
Здесь же можно осуществлять контроль за напряжением на информационных жилах и
ознакомиться с протоколом быстрой зарядки, на котором работает зарядное
устройство.

Длительное удержание
переключателя влево открывает подэкран, где осуществляется работа с триггерами
быстрой зарядки. Первый подпункт запускает автоопрос для определения
поддерживаемых протоколов быстрой зарядки. Остальные подпункты позволяют
активировать выбранный протокол быстрой зарядки, при этом у нас имеется возможность
осуществлять их настройку.

При
активации четвертого экрана активируется режим высокоскоростного анализатора
напряжений. На данном экране можно отслеживать частоту, напряжения и пульсации.
Зажатие переключателя влево либо вправо позволяет изменять период развертки.
Короткое однократное нажатие ставит процесс измерения на паузу. Длительное
нажатие переключателя осуществляет переключение между режимами.

На
последнем, пятом экране у пользователя имеется возможность оценить качество
кабеля, измерить падение напряжения на кабеле и измерить его внутреннее
сопротивление.

USB-тестер Fnirsi FNB48P – это
устройство, которое может похвастаться как достаточно большими функциональными
возможностями, так и возможностью съема информации с него различными способами.

Отображение
информации о результатах измерений на дисплее устройства.

Здесь
все понятно. В ходе тестирования мы можем ознакомиться с результатами, которые
отображаются на дисплее, который расположен непосредственно на корпусе
устройства.

Фирменное мобильное
приложение (доступно только для OSAndroid).

Ссылка
на скачивание приложения имеется на странице товара в интернет-магазине. После
того как приложение скачано и установлено нам потребуется произвести сопряжение
устройств, что делается путем сканирования доступных Bluetooth устройств через мобильное
приложение. На этом все. Регистрация и авторизация не требуются. В настройках
приложения можно выбрать один из языков (русский язык присутствует).

Теперь
можно приступать к тестированию и сбору информации.

Интерфейс
приложения простой и интуитивно понятный.

Фирменное приложение
для Windows.

Ссылку
на скачивание данного приложения также можно найти на странице с товаром в
интернет-магазине. Данное приложение не требует установки и регистрации. После
того, как архив скачан и распакован мы сразу можем приступить к использованию
функций данного приложения.

Интерфейс
приложения отдаленно напоминает интерфейс мобильного приложения и представляет
абсолютно такой же функционал.

Прежде

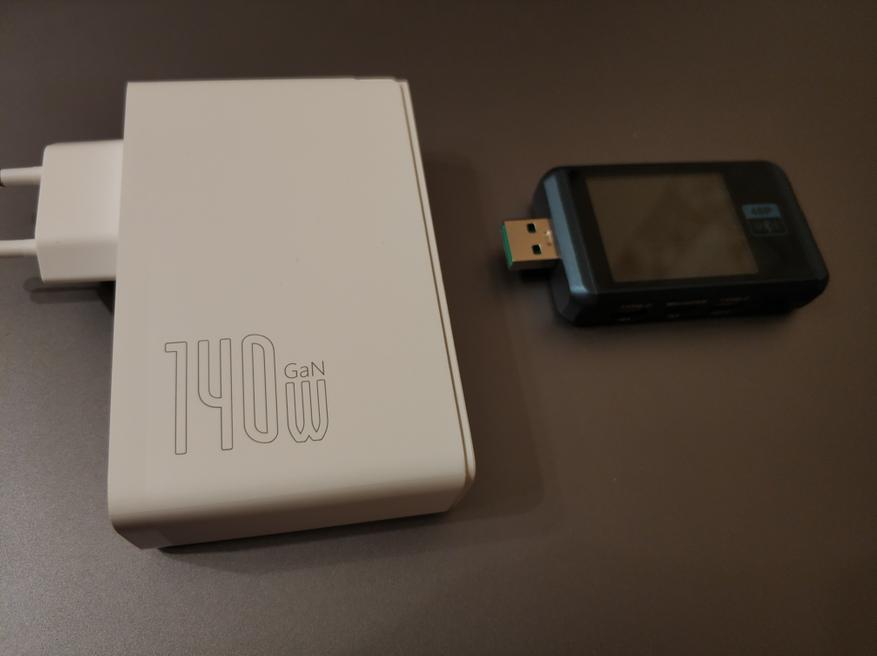

всего при помощи Fnirsi FNB48P осуществлялось тестирование зарядного устройства. У
меня нашлось Baseus
GaN5 140 Вт и фирменное зарядное устройство от смартфона Xiaomi Black Sharck 5 Pro мощностью 120 Вт. Зарядное
устройство было подключено к сети 220 В, после чего к нему подключился USB-тестер. Используя различные экраны

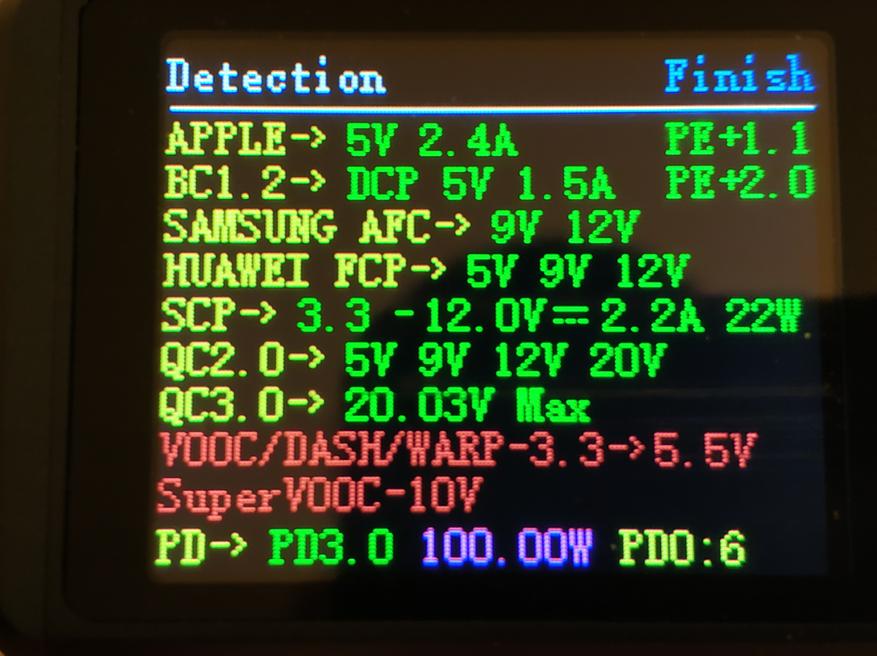

было установлено, что тестируемая модель поддерживает достаточно много
протоколов быстрой зарядки, и способно заряжать мобильные гаджеты даже при
мощности в 140 Вт. С перечнем поддерживаемых протоколов предлагаю ознакомиться
на изображениях ниже.

Кабель.
При помощи данного тестера можно оценить качество кабеля. По сути проведя
несколько небольших манипуляций мы поймем стоит ли заряжать конкретным кабелем
наш дорогущий смартфон, либо лучше взять какой-нибудь другой кабель. Процедура тестирования крайне проста. Вначале подключаем Fnirsi FNB48Pк зарядному устройству, выбираем соответствующий раздел и нажимаем трехпозиционный переключатель, чтобы устройство запомнило показатели. Далее подключаем к Fnirsi FNB48P нагрузку и вновь нажимаем переключатель, запомнив вторые результаты измерений. Далее мы подключаем к Fnirsi FNB48P тестируемый кабель и смотрим на сопротивление. Чем меньше его значение, тем кабель лучше. Для примера, родной кабель от Xiaomi Black Sharck 5 Pro находится слева, а кабель Baseus 100 Вт находится справа, хотя я бы не сказал, что кабель Baseus является плохим.

Аккумуляторная
батарея мобильного телефона. Сразу хочу отметить, что я решил протестировать ее
по нескольким причинам, основной из которых являлось то, что в моем смартфоне
заявлена поддержка быстрой зарядки 120 Вт, и до момента, когда у меня появился Fnirsi
FNB48P мне негде было проверить справедливость заявленных характеристик. Плюс
ко всему мне было крайне интересно как проходит весь цикл зарядки, при какой
мощности происходит заряд АКБ. В общем Fnirsi FNB48P показал все то, о чем я
хотел узнать.

Протестировать
работу Fnirsi FNB48P в качестве осциллографа я могу, но, к сожалению, сравнить
полученные результаты с результатами, полученными с использованием
специализированных устройств я не могу, по этой причине я лишь предлагаю
ознакомиться с тем, что выдает Fnirsi FNB48P.

При помощи устройства можно ознакомиться при каких максимальных значениях тока и напряжения может работать тестируемый кабель.

Еще одной интересной функцией является встроенный триггер быстрой зарядки, с возможностью его регулировки. Если мы тестируем зарядное устройство и нам необходимо вывести его на максимальную мощность работы, то без триггеров нам не обойтись никак, ведь нагрузка подключенная к зарядному устройству не сможет запустить протоколы быстрой зарядки без дополнительной помощи. В данном случае Fnirsi FNB48P окажет нам неоценимую помощь, особенно, принимая во внимание тот факт, что оно поддерживает работу с большинством ныне существующих протоколов быстрой зарядки.

Список триггеров

На этом я буду заканчивать мою статью. Если вас заинтересовало данное устройство, то узнать
актуальную стоимость и купить Fnirsi FNB48P можно по ссылке.

И
о хорошем. До конца недели, при покупке устройства можно применить промокод: FNB4855

Итак,
что же такое USB-тестер Fnirsi FNB48P? В первую очередь это удобное устройство
для проверки различных параметров USB-устройств. FNB48P обладает высокой
точностью и надежностью измерений. Данная модель имеет удобный и интуитивно
понятный интерфейс, правда, к сожалению, без русского языка. Fnirsi FNB48P
позволяет оценить работоспособность USB-устройства и определить его качество.
Кроме того, устройство облачено в корпус из качественного пластика, имеет небольшой
размер и вес, что делает его удобным для транспортировки и хранения. В целом,
USB-тестер Fnirsi FNB48P — хорошее решение для тех, кто ищет надежное и точное
устройство для оценки параметров USB-устройств.

Источник

Продолжаем знакомится с новинками товаров от компании FNIRSI. Сегодня краткий обзор обновленного USB-тестрера FNB48P. Известная многим, функциональная модель в новой алюминиевой обертке.

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: USB-тестер
Рабочее напряжение: 3,8-24 В
Рабочий ток: до 6,5 A
Измерение мощности: до 156 Вт
Измерение сопротивления: до 9999.9 Ом
Интерфейсы: usb A, usb C, микро usb, ПК и Bluetooth (опция)
Экран: LCD 1,77″ 6 знаков
Особенности: 240 МГц контроллер, 16-бит ADC, автоповорот экрана, физический чип протокола PD
Размеры: 767х40х14 мм
Официальный сайт
Таблица с пределами и точностью измеряемых тестером параметров:

Доставка почтой РФ из Китая. В пенопластовой надежной упаковке.
В этом лоте доступно две версии:

Без модуля Bluetooth
С Bluetooth и поддержкой мобильного приложения (дороже)

Упаковка обновленной модели тоже претерпела изменения, теперь это картонная коробка с цветной полиграфией и защитной вставкой, вместо жестяной упаковки.

Руководство на модель только в электронном виде (англ. язык).

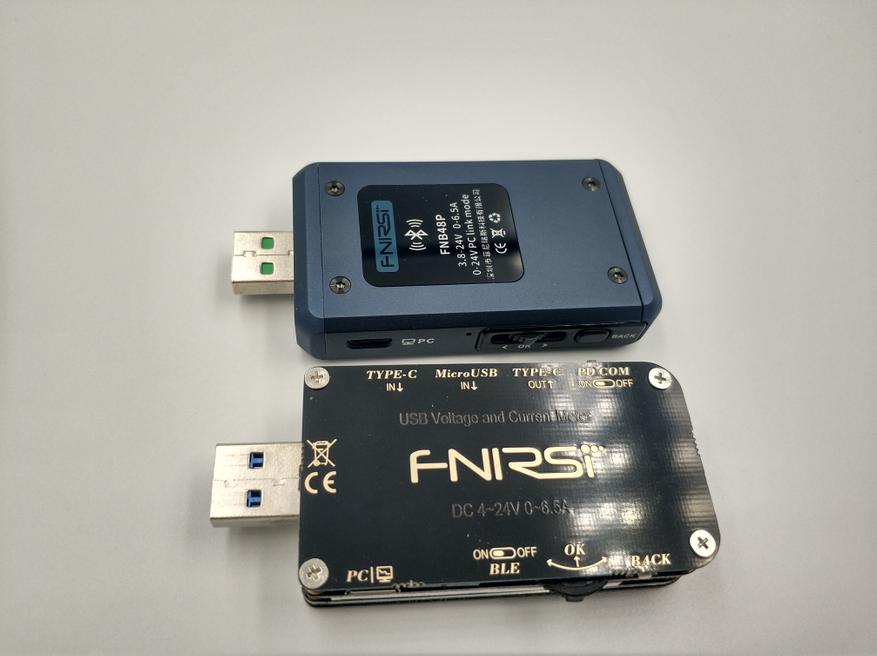

Тестер в версии с индексом «P» получил более привлекательный дизайн.
Теперь используется алюминиевый замкнутый корпус с пластиковыми торцами, вместо бутерброда плат. Это более надежное и практичное решение. Теперь внутрь не попадает пыль, и посторонние предметы (риск КЗ). Но есть и минус, об этом ниже.

У меня версия с беспроводной связью со смартфоном. Анодировка корпуса качественная. Масса устройства 38 г.
Разъемы USB на торцах с широкими контактами для питания:

Управление и разъемы на боках не поменялись с 48-й версии тестера, просто теперь они еще в прорезях корпуса, а не просто на плате:

Для подключения к ПК все тот же устаревший разъем микро-usb. Тригер протоколов быстрой зарядки можно аппаратно отключить.
Для навигации по меню удобная качелька и нажимом и отдельная кнопка «назад», чего не хватало в младших версиях (например, FNB38).
Размеры разных версий (58-48-38):

А вот экран (да и структура меню) не поменялся младшими моделями:

Высота цифр 5 мм. Углы обзора хорошие.

Под микроскопом

Заставка перед пуском традиционная:

Причем, нажимая на «ОК» можно отображать на стартовом экране (где напряжение, ток и мощность) 4 или 5 цифр после запятой, и скорость обновления показаний в этой модели выше чем в остальных. Экран поворачивается сам, по датчику положения (гироскопу).
Основных экранов отображения тут пять (перемещение по кольцу качелькой в бок):

Подробно останавливаться на возможностях обновленной модели не вижу смысла, все функции, точно, как и в модели FNB48. Есть дотошный (в хорошем смысле) обзор его возможностей.
Настройки тестера (удержанием качельки):

Буквально пару слов о важных возможностях:
Есть встроенный осциллограф для оценки величины пульсаций блоков питания:

Тестер протоколов быстрой зарядки (работает уверенно):

На примере БП Ugreen CD224 и нагрузки ATORCH 65 Вт.
Разборка модели:

Проблема нового алюминиевого корпуса в том, что при сборке можно им поцарапать дисплей (что у меня и произошло).
Основная плата:

Теперь главный чип от Artery Technology, а ранее использовался 32-х битный контроллер от STMicroelectronics STM32F411CEU6.
И напоследок, еще раз о возможностях гаджета.
Как и в старшей модели (FNIRSI FNB58) доступно:

Bluetooth модуль для мобильного приложения
Подача внешнего питания
Приложения для компьютера
Режим измерения пульсаций
Проверка маркированных чипом кабелей
Проверка сопротивления кабелей
Проверка протоколов быстрой зарядки
Обновление прошивки через ПК

Но вот порт USB не 3.0 (проверил с помощью SSD и теста скорости).
Проверим ПО на смартфон и программу для ПК.
APK можно скачать тут.
Мобильное довольно ПО простое:

Для ПК программа как и для 58й версии тестера:

Новой прошивки я пока не видел.
Как видим, обновление коснулось корпуса и процессора модели. Но 48-я модель остается вполне современной, можно тестировать кабели, зарядные устройства и внешние аккумуляторы. Протоколы быстрые зарядки распознает быстро и точно. Но FNIRSI FNB58 мне понравился больше из-за качественного экрана и более понятного меню, хотя он и дороже
Спасибо за внимание. Удачных покупок!

Источник

Обзор и инструкция на USB Тестер FNIRSI FNB48P с функцией BlueTooth

Посмотреть прибор на Али…

В этом обзоре хочу рассказать, о USB тестере FNB48P, от китайского производителя FNIRSI. Думаю многие уже знают и пользуются устройством FNB48. FNB48P — это новая усовершенствованная версия популярного прибора.

Тестер FNB48USB представляет собой высоконадежный и безопасный USB-измеритель напряжения и тока, а также триггер быстрой зарядки . Он оборудован 1,77-дюймовым TFT дисплеем и имеет и встроенные интерфейсы USB-A, Micro-USB, Type-C.

Прибор может мониторить напряжение, ток и потребляемую мощность во время работы различных устройств, получающих питание через шину USB. Он может производить сбор данных и запись их в 10 выделенных ячеек памяти с максимальной длительностью записи 100 дней. Также вы можете измерять емкость аккумуляторов, получающих зарядку через USB порт, например встроенного аккумулятора смартфона или любого устройства. Это позволяет оценить качество и состояние аккумулятора и эффективность работы зарядного устройства.

На встроенном специализированном мини-осциллографе вы можете наблюдать изменения тока и напряжения в реальном времени, а также оценить чистоту и пульсации выходного напряжения USB блоков питания.

Прибор поддерживает все распространенные протоколы быстрой зарядки. Также устройство позволяет производить конвертацию протоколов. Например можно принудительно использовать режим быстрой зарядки с кабелем, который его не поддерживает (использовать эту функцию нужно с осторожностью. Вы должны всегда осознавать что вы делаете, иначе возможны повреждения подключаемых внешних устройств).

FNB48P может измерить характеристики кабеля, такие как его внутреннее сопротивление. Также прибор может прочитать чип встроенный в кабеля типа E-Marker и DASH

В устройстве применен выделенный 16-битный АЦП, физический чип протокола PD. Прибор можно использовать для измерения параметров источника питания или энергопотребления таких устройств, как USB-интерфейсы, зарядные устройства для мобильных телефонов, U-диски и т. д. Его можно использовать для измерения мощности зарядки мобильного телефона. Прибор будет полезен для тестирования протокола быстрой зарядки зарядных устройств.

Важные замечания по безопасности эксплуатации

Не подключайте устройство к источнику питания с напряжением выше 24 В.
Не подключайте USB порт ПК к источнику питания с напряжением выше 16 В.
Одновременно может работать только одна пара интерфейсов мониторинга (один входной порт, один выходной порт). При работе пары интерфейсов мониторинга запрещается подключаться к оборудованию на других интерфейсах мониторинга. (За исключением порта подключения к ПК, порт ПК может быть подключен к внешнему источнику питания)
При использовании триггерного модуля быстрой зарядки не подключайте оборудование, не выдерживающее высокого напряжения, к какому-либо интерфейсу мониторинга.
После использования функции триггера PD/мониторинга/преобразования/чтения кабеля E-Marker верните переключатель связи PD в правом нижнем углу обратно в положение OFF.
При работе на высокой мощности температура корпуса устройства повышается. Будьте осторожны, чтобы не обжечься.
Не заряжайте телефон после срабатывания быстрой зарядки. Производитель не несет ответственности за повреждение телефона в результате этого.

ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

Интерфейс пользователя

1,77-дюймовый TFT-ЖК-экран
Многофункциональный переключатель

Мониторинг напряжения и тока

Шестиразрядный дисплей для отображения напряжения и тока
Запись минимального, максимальные и среднего значения напряжения, тока и мощности во время работы.
десять ячеек памяти для записи набора параметров емкости батареи, мощности и статистики времени
1 слот записи осциллограмм напряжения и тока, максимальная длительность записи осциллограмм — 9 часов.
Низкоскоростной сбор данных (напряжение, ток, D+, D-), частота дискретизации 2sps->100sps (sps — сэмплов в секунду).
Оторбражение осциллограммы высокочастотных пульсаций напряжения (связь по переменному току — «закрытый вход», как в осциллографах), частота дискретизации до 3,2 Мбит/с

Триггер быстрой зарядки

Триггер быстрой зарядки — это некое внешнее устройство, которое позволяет получить от зарядного устройства с функцией быстрой зарядки напряжение выше 5 вольт даже при подключении к нему нагрузки, не поддерживающей функцию QC/PD. FNB48P имитирует такие устройства-триггеры для различных протоколов быстрой зарядки. Иногда это бывает полезно, однако пользоваться этой функцией нужно осторожно, иначе есть опасность повреждения подключенного устройства если оно не рассчитано на напряжение более 5 вольт.

Триггер QC2.0,QC3.0;
Huawei FCP, триггер SCP;
Триггер Samsung AFC;
Триггер PD2.0/3.0;
Триггер VOOC/WARP;
Триггер SuperVOOC;

Все вышеуказанные протоколы поддерживают автоматический мониторинг
Автоматическое обнаружение MTK-PE
Поддержка преобразования протокола QC2.0->PD2.0
Длительность триггера максимум 24 часа для триггера с ограниченным временем и автоматически закрывающийся триггер по достижении нужного времени

Функция идентификации провода

Измерение внутреннего сопротивления кабеля
Чтение чипа кабеля E-Marker
Чтение данных кабеля DASH

Дополнительные функции

Запись времени запуска
Измерение температуры на борту
Датчик силы тяжести, автоматически переключает направление отображения
PD Монитор
Аналоговый кабель DASH
быстрая зарядка Apple 2.4A

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ

Входной порт мониторинга: USB-A, 5-контактный штекер
Входной порт мониторинга: TYPE-C, 24-контактная розетка
Входной порт для мониторинга: Micro-USB, 5-контактная розетка
Выходной порт мониторинга: TYPE-C, 24-контактная розетка
Переключатель связи PD
Выходной порт мониторинга: USB-A, 5-контактный гнездовой
Кнопка НАЗАД
Многофункциональный переключатель: левая кнопка, средняя кнопка, правая кнопка
Порт для подключения к ПК: Micro-USB, 5-контактная розетка

Примечание: В дальнейшем в статье используются понятия «левая кнопка, средняя кнопка, правая кнопка». Это всё относится к многофункциональному переключателю (8). Этот переключатель напоминает джойстик, который работает только в одной плоскости. Нажатие на левую кнопку означает сдвигание пальцами движка переключателя влево от центрального положения. Нажатие на правую кнопку означает перемещение движка вправо. Нажатие на среднюю кнопку означает нажатие на многофункциональный переключатель сверху вниз как на обычную кнопку.

Технические характеристики

Диапазон мониторинга напряжений — 4~24V

Параметр	Диапазон	Разрешение	Точность
Мониторинг напряжения	4~24V	0.00001V	±(O.2%o+2)
Мониторинг Тока	0~6.5A	0.00001A	±(O.5%o+2)
Мониторинг Мощности	0~156W	0.00001W	±(O.5%o+2)
Эквивалент нагрузки	0~9999.9Q	0.0001Q	±(O.5%o+2)
D+/D- напряжение	0~3.3V	0.001V	±(1.0°/o+2)
датчик температуры устройства	°C	1°C	±(1.2%+3)
°F	1°F	±(1.2%+4)
Емкость аккумуляторов	0~9999.99Ah	O.OOOOlAh	—
Потребление энергии	0~9999.99Wh	O.OOOOlWh	—
Сопротивление кабеля	0~9999.9Q	0.00010	—
Время работы устройства	99d 23h 59min 59s	1s
Время Записи	99d 23h 59min 59s	1s

Экран сводной информации

На данном экране отображаются только три основных параметра: напряжение, ток и мощности, Синяя стрелка указывает направление тока.
На этой странице можно изменить направление отображения. Иными словами можно развернуть экран на 180 градусов. Это бывает полезно в различных ситуациях использования прибора.

Инструкции

Для входа в меню настроек нажмите и удерживайте левую кнопку.
Для переключения на 6-битное разрешение нажмите среднюю кнопку.
Длительное нажатие средней кнопки в меню настроек включает или отключает датчик гравитации для распознавания положения прибора и автопереключения направления экрана

Страница записи

Верхний ряд данных слева направо — это время загрузки и внутренняя температура соответственно.

Данные в верхнем регистре слева — это напряжение, ток и мощность сверху вниз.
Curve и индикатор выполнения справа — это оставшаяся емкость памяти кривых напряжения и тока.
Группы (Grp) справа — сверху вниз: группа сбора статистики (ячейка записи), текущая емкость группы, мощность, значение времени.
Начиная с нижнего левого угла, данные Min, Max и Avg представляют собой минимальное, максимальное и среднее значения напряжения, тока и мощности соответственно.
В правом нижнем углу есть два текстовых поля, первое 1.0 сверху вниз — это меню настроек -> запись -> время автономной записи, в часах, оно выделяется при записи, в противном случае отображается серым цветом. Второй — меню настроек -> запись-> время статистики энергии, единица час, когда значение равно 0,0, это означает, что для статистики нет ограничения по времени. Инструкции
Длительное нажатие левой кнопки: переход к списку ячеек емкости/энергопотребления (см. следующие инструкции).
Нажатие на среднюю кнопку: запуск/остановка записи кривой напряжения и тока. Не может быть запущена, когда время записи ячейки группы равно 0.
Длительное нажатие средней кнопки: перезапустить расчет минимального, максимального и среднего значений напряжения, тока и мощности.
Длительное нажатие правой кнопки: вход в инструмент расчета емкости аккумулятора (см. последующие инструкции).

Страница распознавания быстрой зарядки

Верхний ряд данных слева направо – это время загрузки и температура на борту соответственно
Данные в верхнем регистре слева — это напряжение, ток и мощность сверху вниз
Ограничение времени срабатывания справа — это меню настроек -> значение срабатывания -> время срабатывания.
Trigger Timing — это время запуска, когда время достигает предела времени запуска, счетчик перестает запускаться.

Инструкции

Длительное нажатие на левую кнопку: запрос на вход в модуль триггера быстрой зарядки
щелкнуть среднюю кнопку: запустить/остановить синхронизацию триггера.
Длительное нажатие средней кнопки: запрос на очистку синхронизации триггера. «Длительное нажатие правой кнопки: войдите в меню зарядного устройства (см. последующие инструкции).

Страница отображения осциллограммы

Низкоскоростная осциллограмма напряжения и тока

Низкоскоростная осциллограмма D+ DCurve

экран просмотра записи

Высокоскоростная осциллограмма пульсаций напряжения питания (только переменное напряжение, постоянная составляющая обрезается)

Инструкции

Длительное нажатие левой кнопки: Уменьшение времени развертки.
Нажатие на среднюю кнопку: начать/приостановить работу осциллографа. (за исключением режима 3, будет предложено очистить кривую)
Длительное нажатие средней кнопки: переключение режимов.
Длительное нажатие правой кнопки: Увеличение времени развертки.

Страница измерения сопротивления кабеля

Для измерения сопротивления кабеля FNB48 использует метод, который работает только при подключенной нагрузке постоянного тока.

Инструкции

Нажатие на среднюю кнопку: использование текущего напряжения и значения тока в качестве эталонного значения.
Процедура измерения

Пояснения: Сначала подключаем FNB48 к зарядному устройству непосредственно и к нему подключаем нагрузку, как описано в пункте 1. Производим запоминание эталонного значения. Потом между зарядным устройством и FNB48 подключаем проверяемый кабель для вычисления его сопротивления.

1. Режим подключения: зарядное устройство -> FNB48 -> нагрузка постоянного тока (ток регулируется примерно до 0,5-1 А) — запись эталонного значения
2. Способ подключения: зарядное устройство + кабель + FNB48 + нагрузка постоянного тока (ток регулируется примерно до 0,5-1 А, что должно быть аналогично току при записи эталонного значения), система автоматически рассчитывает внутреннее сопротивление кабеля.

Функция записи

На странице записи нажмите и удерживайте левую кнопку для входа.

Каждая строка в списке представляет собой группу параметров, слева направо – номер группы, мощность, энергия, Выбранная группа отображается зеленым цветом

Нижний левый угол – Время сбора данных выбранной группы.

Нижний правый угол – номер текущей группы сбора данных.

Нажатие на среднюю кнопку: переключение на выбранную группу.

Длительное нажатие средней кнопки: выберите, следует ли очистить выбранную группу.

Функция расчета емкости аккумулятора

На странице записи нажмите и удерживайте правую кнопку для входа.

Выберите группу статистики, установите напряжение батареи, эффективность преобразования энергии. Теперь можно рассчитать емкость батареи.

Нажимайте среднюю кнопку, чтобы переместить зеленую точку слева между Group, battVol и Conv Eff. Вы можете изменить значение этого элемента, нажав левую / правую кнопку.

Группа – статистическая группа, выбранная для расчета.

Можно выбрать любую из имеющихся 10 групп.

Отображаемые параметры: Время сбора данных, мощность, энергия.

BattVol — это напряжение батареи. Gо умолчанию 3,7 В. «тот параметр можно выбрать в диапазоне 3,0–5,0 В. Для правильного расчёта вы должны ввести фактическое номинальное напряжение вашей батареи.

ConvEff — эффективность преобразования энергии, значение по умолчанию — 90%.

Красное значение внизу — это результат расчета. Если вы хотите получить результат в мАч, то просто умножьте значение на 1000

МЕНЮ ТРИГГЕРА И ОБНАРУЖЕНИЯ ПРОТОКОЛА БЫСТРОЙ ЗАРЯДКИ

После того, как вы войдете в интерфейс запуска / обнаружения быстрой зарядки, все операции должны выполняться осторожно. Запрещен доступ к оборудованию, которое не может выдерживать высокое напряжение. В процессе использования этой функции автор не несет ответственности за убытки, вызванные неправильной работой.

Автоматическое определение протокола быстрой зарядки

В этом режиме FNB48 пытается запускать различные протоколы по очереди, отображая результаты теста на экране, красный цвет означает что протокол не поддерживается подключенными устройствами, зеленый — поддерживается.

Перезапуск и продолжение тестирования является нормальным. Во время теста запрещается подключаться к любому оборудованию на задней панели.
Прибор не реагирует ни на какие клавиши во время теста. Если вы хотите выйти во время теста, отключите FNB48 от источника питания напрямую.

После завершения теста нажмите среднюю кнопку, чтобы начать тест снова; нажмите кнопку НАЗАД, чтобы вернуться на предыдущую страницу.

Триггер QC2.0

В режиме запуска QC2.0 используйте левую и правую кнопки для выбора напряжения запуска или нажмите НАЗАД для возврата.

Триггер QC3.0

В режиме триггера QC3.0 используйте левую и правую клавиши для уменьшения/увеличения напряжения триггера, нажмите НАЗАД для возврата. Нажмите левую/правую клавиши, чтобы быстро уменьшить/увеличить напряжение срабатывания триггера.

Триггер Huawei FCP
Метод работы такой же, как и триггер QC2.0

Триггер Huawei SCP
Режим работы такой же, как у триггера QC3.0

Триггер Samsung AFCТриггер Samsung AFC
Метод работы такой же, как и триггер QC2.0

Запуск протокола PD

Переключите переключатель связи PD в положение ON, войдите в режим триггера протокола PD. После выхода из триггера PD установите переключатель связи PD в положение OFF.

Изображение ниже приведено в качестве примера. На рисунке показано сообщение, отправленное зарядным устройством. Всего имеется 6 передач, из которых передачи 1, 2, 3, 4 и 5 являются передачами с фиксированным напряжением. Шестая передача является передачей с регулируемым напряжением (PPS).

Когда зеленая точка (слева) остается на Gear, Gear можно переключать левой и правой клавишами. Когда Gear переключена на передачу PPS, вы можете переключить шаг напряжения, нажав среднюю кнопку. После выбора ступенчатого напряжения, с помощью левой и правой клавиш (левая минус правая плюс), можно уменьшить/увеличить напряжение.

Преобразование протокола PD

Эта функция используется только в том случае, когда вам нужно подать питание на устройство, поддерживающее PD от QC2.0 адаптера (в котором нет PD).

Перед использованием переключите переключатель связи PD в положение ON, затем войдите в режим преобразования протокола PD, после входа подключите устройства PD, вы можете выполнить быструю зарядку PD

в этом режиме нажмите среднюю кнопку и используйте левую и правую кнопки, чтобы изменить максимальную мощность пакетов, отправляемых PD. При изменении мощности будьте осторожны, чтобы не превысить мощность зарядного устройства, чтобы избежать ненужных повреждений. После изменения мощности, вы должны нажать среднюю кнопку для подтверждения.

Установите 5 В, когда никакое устройство не подключено. Избегайте повреждения высоким напряжением мобильных телефонов, которые не поддерживают высокое напряжение зарядки.

Только QC2.0 зарядное устройство типа B поддерживает триггер 20 В, поэтому, когда устройство PD запрашивает напряжение 20 В, тестер определяет, успешно ли зарядное устройство запускает QC2.0-20 В. Если оно не достигает 20 В, тестер отменяет передачу 20 В и повторно отправляет передачу Caps.

Кроме того, некоторые устройства PD изменяют напряжения D+ и D- при зарядке. Из-за того, что QC2.0 вызывает исключение, устройства PD этого типа не могут использовать эту функцию для зарядки.

VOOC/WARP Триггер постоянного напряжения

Метод работы такой же, как у триггера QC3.0

Триггер SVOOC

Триггер SVOOC

Для обмена SuperVOOC требуется нагрузка более 500 мА, подключённая в гнездо на задней панели. SuperVOOC поддерживает только напряжение 10,5 В. Поэтому вы можете только нажать НАЗАД, чтобы вернуться на страницу. Больше здесь не предусмотрено других операций

ФУНКЦИЯ ЗАРЯДКИ

На странице идентификации быстрой зарядки нажмите и удерживайте правую кнопку, чтобы войти в меню инструмента зарядки. Функции:

PD Monitor
Read the E-Marker cable
Analog DASH cable
Apple 2.4A acceleration
Read the DASH cable

PD Listener

На рисунке выше зарядное устройство представляет собой адаптер PD мощностью 65 Вт. Текущее устройство PD выбирает третью передачу, запускает целевое напряжение 12 В, максимальный ток 3 А.

Нажмите среднюю кнопку, чтобы переключиться на страницу «Просмотр подробного процесса связи», как показано на рисунке.

При использовании PD Listener необходимо включить переключатель связи PD и использовать источник питания не более 16 В (обычно 5 В) и кабель Micro-USB, подключить онлайн-порт ПК, обеспечить внешнее питание.

Для использования функции прослушивания PD, потребуются 2 кабеля C-C. Подключите зарядное устройство и устройство PD через интерфейс Type-C IN и интерфейс Type-C OUT соответственно. Когда соединение нормальное и протокол PD, запущенный устройством — потребителем PD, перехвачен, экран будет, как показано на рисунке.

Когда зарядное устройство PD не может быть запитано из-за того, что кабель CC имеет только односторонний CC, а 2 CC не подключены, вы можете перевернуть один из разъемов кабеля C-C, чтобы решить проблему.

Чтение кабеля E-Marker

Кабель E-Marker относится к кабелю с чипом E-Marker в интерфейсе Type-C. Если интерфейс не содержит чипа E-Marker. Пакеты от зарядной головки PD не могут превышать ток 3A. Используйте только кабель E-Marker для запуска протокола PD. При этом ток может превышать 3A.

При использовании PD Listener, за исключением того, что интерфейс Type-C не может использоваться для питания, порт ПК, USB-A, интерфейс Micro-USB могут использоваться для питания. Переключатель связи PD должен быть включен.

После входа в эту функцию подключите кабель к любому интерфейсу Type-C.

Два изображения выше: изображение 1 показывает проанализированные данные, второе изображение-это исходные данные. Пользователи могут самостоятельно ознакомиться с соответствующей информацией протокола PD, чтобы сделать собственное сравнение.

Чтение кабеля DASH

Войдите в эту функцию, подключите кабель DASH, вы можете прочитать данные, связанные с чипом, как показано ниже.

Аналоговый кабель DASH (функция имитации кабеля DASH)

Эта функция используется без кабеля DASH.

Головка USB-A кабеля DASH будет иметь на один контакт данных больше, чем обычный кабель данных USB-A. И еще один чип, используемый для идентификации и запуска флэш-зарядки VOOC/WARP.

Eсли для телефона требуется использовать кабель USB-A->Type-C DASH, но под рукой нет такого провода, только тестер FNB48 и кабель C-C, но вы хотите инициировать зарядку VOOC/WARP, то можно запустить функцию имитации кабеля DASH и использовать кабель C-C для подключения к телефону, вы можете выполнить зарядку VOOC/WARP.

Примечание. Поскольку в этом методе для зарядки не используется оригинальный кабель для передачи данных, то на мощность зарядки в значительной степени влияет линия C-C. Если сопротивление линии C-C высокое, мощность зарядки будет значительно снижена

МЕНЮ НАСТРОЕК

В меню настроек левой и правой кнопками можно выбирать параметры, которые вы хотите изменить. Нажмите среднюю кнопку, чтобы войти и подтвердить текущий параметр, нажмите кнопку НАЗАД, чтобы вернуться/отменить/выйти из текущего параметра/меню.

GENERAL (GEN) – общие настройки

Настройте некоторые общие конфигурации системы.
•Яркость дисплея: Установите яркость экрана, регулируемый диапазон 1-20.

Display Bright — Яркость в режиме ожидания: Установите яркость экрана в режиме ожидания, регулируемый уровень в диапазоне 0-20, при установке на 0, при входе в режим ожидания экран будет отключен.
Bright Time — Время ожидания: установите время после последнего нажатия на какую либо кнопку, после которого устройство войдет в режим ожидания. когда вы в последний раз нажимаете кнопку, чтобы начать отсчет времени, достичь времени ожидания, войти в состояние ожидания.
Data Transmission — Передача данных: включение и отключение возможности связи с компьютером
Символ температуры: Переключение единиц измерения температуры между градусами по цельсию и по фаренгейту. температура на борту может отображаться в виде °C/°F.
Sustem Language — Язык: в настоящее время поддерживается только китайский/английский языки.
Пробуждение при изменении тока: установите ток пробуждения. Когда изменение тока превышает ток пробуждения, счетчик переходит из режима ожидания в нормальное рабочее состояние. При установке 0 эта функция отключается.
Переключатель Bluetooth: после отключения передача данных через Bluetooth невозможна.
Распознавание направления силы тяжести: при включении будет автоматически переключаться ориентация экрана. После отключения вы можете переключить направление экрана вручную, нажав и удерживая среднюю кнопку на базовом экране.
Загрузочная страница: включение/выключение заставки.
Сброс: восстановление всех настроек, кроме записанных данных.

RECORD — ЗАПИСЬ

На этой странице можно задать конфигурацию, необходимую для регистрации данных.

Время записи осциллограммы: установите время записи кривой напряжения и тока, максимум 9 часов
Статистический порог тока: Когда ток превысит значение порога, начнется запись статистики мощности, энергопотребления и времени. Диапазон настройки 0-5А.
Время статистики сбора данных об энергии
Очистить все записи: очистить все записанные данные, включая автономные кривые и статистику энергопотребления.

Конфигурация, связанная с триггером

Время срабатывания: установите время срабатывания.
Блокировать PD CRC: по умолчанию выключено.
Моделирование загрузки DASH: после активации включите функцию аналогового кабеля DASH при загрузке, которая по умолчанию отключена.
Загрузка Apple 2.4A: после активации функции включите функцию ускорения Apple 2.4A при загрузке, по умолчанию она отключена.

Система

Вы можете просмотреть такую информацию, как время работы прибора, серийный номер SN и версия программного обеспечения.

Посмотреть прибор на Али…

Источник

На обзоре девайс, предназначенный для тестирования кабелей и зарядных устройств, который есть у большинства обзорщиков зарядных устройств. Стоит он не сильно много, поэтому некоторые заказывают его домой для проверки своих зарядных и кабелей, так как он позволяет быстро проверить как ведет себя зарядное под нагрузкой, какие протоколы зарядки поддерживает, позволяет подсчитать слитую емкость с аккумулятора и многое многое другое.

Обновленная версия поставляется в богатой цветной коробке

Fnirsi выпускает свои тестеры в 2 вариантах: с Bluetooth и без него. В первых моделях можно было купить без BT, а потом докупить модуль и поставить его самостоятельно. В новых версиях от этой идеи отказались и теперь сразу при заказе нужно выбрать нужен ли модуль Bluetooth. Отдельно его в продаже нет. Он нужен для вывода информации на экран телефона. На самом деле функция вроде полезная, но экран устройства очень информативный и удобный, так что я бы покупал версию без BT. На тест взял с модулем, чтобы показать разницу.

Модель: FNIRSI FNB48P
Диапазон измерения напряжения: 4-24В (уже вышла версия 58, где есть поддержка 240W PD зарядок)
Максимальный ток: 6.5А (мощность 156W)
Цветной экран с гироскопом: Да
Интерфейсы: USB-A (вход и выход), micro-USB, Type-C (вход и выход)

Внешний вид устройства. Обновленная версия выглядит уже совсем по другому: солидный корпус, удобные кнопки, качественные материалы. На лицевой стороне большой дисплей и надпись о модели и наличии BT.

Лицевая сторона

Обратная сторона. Опять же значок BT и характеристики о максимальном напряжении и силе тока. Корпус из алюминия, разборный.

Боковая сторона. Разъемы Type-C вход и выход, micro USB вход. Ползунок включения и выключения PD (power delivery) протокола.

Боковая сторона

С обратной стороны. Разъем micro USB для подключения к компьютеру и выводу данных на экран. Ползунок с 3 функциями и кнопка Назад.

С обратной стороны

Сверху и снизу есть обычный USB разъем, который позволяет подключить тестер напрямую. Все разъемы равнозначны с точки зрения диапазона измерений и поддерживаемых протоколов.

На фото новый тестер 48P, прошлая модель 48 и USB нагрузка HD35. Версии 48 и 48P внутри отличаются только более мощным процессором в версии 48P, что ускоряет интерфейс. Также 48P выглядит куда солиднее — это уже полноценный гаджет, причем довольно стильный. Версия 48 скорее похожа на самоделку. В остальном же они полностью идентичны (включая цену).

Интерфейс у них полностью идентичный, зато визуально они разные. Хотя все кнопки и разъемы на тех же местах, но в версии FNB48P они все облагорожены и сделаны более удобно.

Найдите 5 отличий

С обратной стороны из различий только наличие ползунка включения и выключения Bluetooth. В новой версии он либо есть и включен, либо его нет (зависит от модели). На старой версии все кнопки и разъемы подписаны на задней крышке, что было не очень удобно, а на новой засчет корпуса есть подписано рядом с кнопкой\разъемом к которому это относится.

Последняя грань. Все идентично. Интересно, что плата в 48P выглядит по другому (разборка ниже).

Корпус хоть и разборный (на винтах), но быстро добраться до основной платы у меня так и не получилось (без повреждения корпуса). Но лазить сюда не придется, а вот в старой модели при покупке модуля Bluetooth, нужно было его самому поставить на плату. Правда там все разбирается куда проще.

Добрался до модуля Bluetooth. Он кстати тут идентичный тому, что стоит в 48 версии. Разница только в процессоре. В остально все компоненты такие же.

Проверка зарядных устройств обычно заключается в тестировании доступных протоколов зарядки (QuickCharge 2.0, 3.0, протоколов Apple и Samsung, поддержка PD (power delivery), который необходим для зарядки ноутбуков (автоматический запрос нужного напряжения и силы тока)). Повербанки обычно проверяют на реальную ёмкость. По кабелям можно увидеть просадку напряжения и силы тока, но это уже должен быть кабель очень плохого качества (типа за 1 цент на алике).

Для тестирования не обойтись без USB нагрузки. Лучше конечно нагрузка с PD режимом и потенциометром для регулировки нагрузки. Например древний повербанк Yoobao выдает свои положенные 5В 2А (при силе тока 2.5А уже падает напряжение до 4.6В и происходит отключение, что правильно. Дешевые банки могут давать просадку до 4В и продолжать работать. Заряжать устройства от таких не стоит).

Тестер может строить VA график, также есть режим определения всех доступных протоколов зарядки. Как видим, никаких протоколов быстрой зарядки у данного повербанка нету. Но на момент его выхода на рынок и QC3.0 то еще не было.

Для примера вот тест комплектной Type-C зарядки от ноутбука Xiaomi с заявленной мощностью 90W (при 20V). Тут уже все намного лучше и заявленная мощность 90W протестирована. Кабель также хороший, с поддержкой 100W PD, просадок нет.

Вот еще несколько тестов разных зарядок. Ugreen 100W. Все 100W протестированы. С PD протоколом кстати не обязательно нагружать зарядку на 100W (хотя и лишним не будет, например для теста нагрева или отслеживания скачков на графиках VA напряжения\тока). Если зарядка отвечает, что готова выдавать 20V 5А, значит оно так и есть. Это сильно упрощает тестирование зарядных, что не скажешь про старые протоколы типа QC3.0

Есть у меня еще зарядка Baseus 140W. Появилась она совсем недавно и для нее уже нужен новый тестер версии FNB58, так как 140W будут при напряжении 28V, которые данный тестер не поддерживает, но и устройств работающих на таком напряжении пока единицы. Протоколы быстрой зарядки один в один как у Ugreen (главного конкурента Baseus по зарядкам).

У меня еще гора разных зарядок, но я не думаю, что кому-то будет интересно смотреть на однотипные тесты. Для пессимистов, кто возможно хотел сказать, что тестер показывает либо 100W, либо 90W, вот вам зарядка со странной мощностью 67W. Как видим выдает ровно 67W, ни грамма больше. За это мне и нравятся зарядки Baseus — они всегда соответствуют заявленным характеристикам.

В двух словах про различные экраны тестера и что они отображают. Некоторые из них вы уже видели на фото выше. Слева экран тестирования кабеля (запускается долгим нажатием ползунка влево с экрана, отображающего только V, A, P показатели). Справа графики VA.

Далее 2 основных экрана. Левый отвечает за проверку протоколов быстрой зарядки (доп функции доступны при долгом нажатии ползунка влево на данном экране). Можно выяснить все поддерживаемые протоколы, либо же протестировать более детально конкретные из них. Экран справа обычно используется для тестирования емкости батарей (как зарядки, так и разрядки). Емкость считается как в W*h, так и в A*h.

Далее простенький экран с показателями V, A, P. С него же запускается тест кабеля. Справа выбор ячейки записи данных в постоянную память. Можно хранить до 10 измерений. Запускается с экрана для замера емкости.

Далее различные настройки. Есть настройки яркости, языка, отключения экрана. Настройки по графикам, настройки по PD триггерам и многое другое.

Приложение Fnirsi можно скачать по ссылке, на странице товара на Али. В Google Play пока его нет. Приложение очень простенькое, но выводит всю информацию, что была на тестере. Для домашнего использования я считаю, что Bluetooth лишняя переплата. Все удобно можно просматривать через сам тестер. На крайний случай можно его подключить к компьютеру через шнурок и видеть всю ту же информацию.

Fnirsi стала у многих на слуху благодаря этим тестерам, они также производят еще кучу осциллографов, индикаторы проводов в стене, мультиметры, блоки питания. Обновленная версия тестера FNB48P стала уже полноценным устройством с удобным управлением, красивым дизайном, в полноценном корпусе. По функционалу не сильно отличается от старой версии 48, только процессор стал мощнее и соответственно интерфейс стал быстрее. Стоит ли покупать версию 58, которая только только вышла на рынок? Если вы профессиональный тестировщик кабелей и зарядных, то да (поддержка новых протоколов (которые еще не факт что найдут массовое применение) и 240W зарядных (для чего они? питать компьютер по Type-C?)). Для обычного пользователя я думаю FNB48P идеальный выбор.

Купить можно тут (официальный магазин на Aliexpress): Fnirsi FNB48P

Источник

Некоторое время назад появилась информация о новой модели USB тестера FNB48 от молодой, но активно развивающейся компании Fnirsi. Мне эта модель показалась интересной, потому решил заказать для обзора, а кроме того, было любопытно сравнить её с другими тестерами, например довольно недешевым ZY1276 от YZXstudio.

В заголовке указана цена в 30 долларов, но на старте продаж его отдавали по 21.6, потому вполне возможно что такая цена будет на различного рода распродажах. И забегая вперед могу сказать, что цена на мой взгляд вполне адекватная, но перейдем к обзору.

Упаковка в стиле RuiDeng, небольшая пенопластовая коробочка, внутри которой антистатический пакет с самим тестером, общий вес 106гр. Сзади упаковки есть QR код со ссылкой на страницу загрузки ПО.

Тестер имеет и индивидуальную жестяную коробочку с окошком, причем в процессе заметил странность, если у более старой версии на коробке был логотип производителя, то на новой его нет. В любом случае наличие такой коробочки удобно и повышает безопасность, так как сам тестер корпус имеет лишь условно.

Выполнен аккуратно, на мой взгляд, заметно лучше предыдущей модели, которая была у меня в руках.

Технические характеристики. Полная инструкция с описанием всех режимов доступна по ссылке

Сверху расположен большой экран, который занимает почти всю верхнюю часть, снизу имеется маркировка входов/выходов и органов управления, верхняя часть — акрил, нижняя — стеклотекстолит.
Спереди USB-A штекер, с нижнего торца USB-C и mircoUSB входы, USB-C выход и выключатель управления PD.
Сзади соответственно USB-A гнездо, а с верхнего торца кнопка «back», переключатель режимов «джойстик» имеющий также нажимную кнопку, место под выключатель Bluetooth (отсутствующий) и microUSB для подключения к компьютеру.

На фото обозначение органов управления получилось не очень хорошо, лучше видно на рендере производителя.

На странице товара есть сравнительная таблица, из которой можно понять, что на текущий момент модель FNB48 является самой оснащенной в линейке продукции тестеров Fnirsi.

Не совсем понятна логика нумерации моделей, если с FNB-FNC все понятно, B = «обычный» USB, С = USB-C, то вот первая цифра идет у модели FNC как-то совсем не туда…

Тестер реально большой, для сравнения другие модели:
Слева — ZY1276 от YZXstudio и FL001T производства Power-Z
Справа — Fnirsi FNC88 и TC66 от RuiDeng.

По своей практике могу сказать, что наиболее часто используемые и удобные это ZY1276 и TC66, при этом FL001T хоть и точный, но сильно замороченный, а FNC88 механически заметно менее прочен и просто не так удобен.

Размеры тестера.

Разбирается тестер очень просто, четыре винтика сверху и четыре снизу, при этом сверху длинные, снизу короткие. Приятно удивило то, что производитель дает в комплекте по одному запасному винтику и здесь я также отмечу, что винтовые стойки, в которые вкручиваются винтики, затянуты очень слабо.

Корпус как и у большинства таких тестеров, открытый с боков, что не очень хорошо, но справедливости ради стоит сказать, что полностью закрытые корпуса мне попадались только у тестеров в авторском исполнении от 100MHz.

Второе, что реально удивило, это двойная верхняя часть, состоящая из двух пластинок акрила, тонкой верхней и толстой нижней. Но более удивительно то, что маркировка есть на обоих частях и в принципе можно было бы использовать только одну, но длина винтов не даст её нормально прикрутить.
Длина тестера минимальная для такого экрана, видно что разъемы стоят буквально впритык к нему.
Нижняя часть одновременно является платой адаптера Bluetooth, но сам модуль не распаян.

Подобное решение не является чем-то новым и точно в таком же виде встречалось мне в тестере ZY1276, причем там также модуль изначально не был распаян. Но помимо Bluetooth, плата позволяла добавить и возможность питания тестера от аккумулятора, были элементы для зарядного устройства.

Когда открывал, то, почему-то ожидал увидеть больше компонентов, монтаж относительно свободный, качество пайки среднее, местами на троечку, но последнее относится скорее к аккуратности.

1. Микроконтроллер, токоизмерительный шунт (включен по шине питания) и специальный АЦП INA226, стабилизатор питания.
2. Флеш память W25Q128JVSQ объемом 16МБ, пара нагрузочных резисторов (предположительно) сопротивлением по 18 Ом, а чип Power Delivery.

Заявляет ток до 6.5А, шунт сопротивлением 10мОм, соответственно в максимальном режиме на нем будет рассеиваться 0.422Вт, вполне терпимо.
Примечательно что на плате есть две площадки Vout и GND, которые предположительно можно использовать для подключения нагрузки в обход USB гнезда.

Описание функций.
Перед тем как перейти к режимам работы и их описанию скажу пару слов по поводу нюансов управления.
Тестер имеет движковый переключатель влево/вправо совмещенный с кнопкой + отдельная кнопка, при этом есть следующие варианты переключения:
1. Кнопка Back, отмена или переход «назад» в меню, длительное удержание выключает подсветку.
2. Кнопка движкового переключателя, короткое и длительное нажатие, короткое активирует выбранный режим, либо выполняет старт/пауза в режиме осциллографа, длительное нажатие переключает режимы, например того же осциллографа.
3. Переключатели влево/вправо. Здесь также поддерживается короткое и длительное нажатие, короткое переключает режимы отображения или навигацию по меню, длительное вызывает дополнительные функции в пределах одного режима работы.

1. При включении высвечивается логотип производителя.
2, 3. Первый режим, просто вольт-ампер-ваттметра, при этом можно выбрать количество разрядов.
4. Длительное нажатие «влево» вызывает меню настроек.
5-9. Настроек много, но большая часть это просто вкл/выкл, хотя есть и регулировки, например яркости экрана, времени выключения подсветки, пороговых значений тока, режимов записи.

Второй экран. Измерение напряжения, тока, расчет мощности, также измеряется температура внутри тестера, минимальные/максимальные значения тока, напряжения, мощности, емкость Ач и Втч.
При коротком нажатии на переключатель выводится уведомление об обнулении счетчиков мин/макс.
Удержание влево — ячейка памяти (всего 10) емкость Ач и энергия Втч.

Удержание вправо — весьма любопытный режим, хотя и несколько усложненный, насколько я понял, позволяет измерить емкость аккумулятора в повербанке, при этом задается напряжение аккумулятора и КПД преобразователя, но на мой взгляд функция слишком сложная, а также требует информации о КПД, что можно узнать далеко не всегда.
Показания счетчика Ач и Втч будут зависеть от выходного напряжения (3.7-5, 3.7-12 и т.п.), а также от КПД.

Ради интереса проверил работу режиме измерения емкости повербанка.
1. Была подключена нагрузка около 0.5А, время записи 30 минут — выставляется в настройках как Energy REC time
2. Через 30 минут получил 0.255Ач по выходу при питании 5 вольт и 0.311Ач расчетное.

Здесь я немного не понял процесс, по расчетам должно быть 0.255х1.35 (преобразование 3.7-5.0)х1.1 (КПД 90%) = 0.378Ач.
Почему получилось 0.311 вместо 0.378, не могу понять, разница в 1.22 раза между 0.311 и 0.255 не похожа ни на преобразование 3.7-5, ни на 90% КПД. Буду разбираться так как режим вообще интересный.

Позже попробовал выставить КПД 100% и получил нормальный пересчет 3.7-5, значит неправильно калькулируется КПД, вернее не в ту сторону. Сейчас 5/3.7=1.35, затем 1.35х0.9=1.22, а надо 1.35/0.9.

Третий экран. Те же основные измерения что и ранее, но здесь уже работа с протоколами быстрого заряда, отображение текущего режима, напряжение на линиях данных.
Удержание вправо — режим автоопределения поддерживаемых протоколов, а также непосредственное управление ими.

Реализация удобная, работает быстро, но как иногда бывает, не со всеми блоками питания ведет себя нормально. Обусловлено тем, что иногда блок питания может снизить напряжение слишком низко и тестер просто отключится, в этом случае лучше питать его через разъем РС. Но заметил, что здесь это происходило реже, чем с другими тестерами.

Удержание вправо — определение возможностей кабеля PD, проверка кабелей Dash, а также программная эмуляция DASH и Apple 2.4А.

В режиме PD listener почему-то шла команда отключения PD блока питания из-за чего напряжение падало до нуля, чтобы сделать фото пришлось питать от отдельного БП.
PD E-marker работает, верно определил максимальный ток и скоростные возможности кабеля, а также его длину.

В полном варианте и с gen2 кабелем должно выглядеть как-то так, интересно что мой кабель показал верхний лимит в 50 вольт, раньше не задумывался, что лимитироваться может не только максимальный ток, а и напряжение.

Кабеля Dash у меня нет, по задумке разработчика он должен идентифицироваться как на этой картинке.

1. пример автоопределения поддержки протоколов быстрого заряда.
2. Попытка софтовой эмуляции DASH, но либо он не эмулирует, либо я делаю что-то не так, но мой основной тестер считает что поддержки нет.

Четвертый экран.
Один из самых интересных режимов, по сути эмуляция осциллографа, всего есть четыре варианта, переключение долгим нажатием на переключатель.

1-4. Измерение тока и напряжения, скорость развертки от 0.1 до 5сек на клетку.
5-6. Измерение напряжения на линиях данных, скорость также от 0.1 до 5 сек на клетку.

Короткое нажатие на переключатель ставит график на паузу, удобно для фотографирования.

А вот это уже можно сказать что режим осциллографа, измерение размаха пульсаций на выходах блоков питания.
1, 2. Частота развертки меняется от 3.1 до 200мкс на деление, для примера я при измерении пульсаций обычно использую режим 5мкс/дел.
3. Режим синхронизации автоматический, работает в принципе нормально, хотя иногда может проявляться нестабильность. Вверху отображается частота импульсов, но иногда там может быть либо 0, либо ерунда, потому на точность я бы не рассчитывал.
4-6. Пример осциллограммы с выхода моего USB хаба при развертках 3.1, 10 и 20мкс. В правом нижнем угу для удобства приводится измеренный размах пульсаций.

На мой взгляд, весьма неплохо. Измерение тока/напряжения и состояние линий данных было у меня в тестере и раньше, но вот такого осциллографа не было, для быстрой диагностики вполне достаточно.

Самый странный режим, оффлайн регистратора. Я понял задумку так — подключаем тестер к блоку питания, к тестеру нагрузку и он пишет в память значения тока и напряжения, а потом строит растянутую осциллограмму.

1. Исходно режим записи выключен, вверху метка Mem no.
2. Короткое нажатие на переключатель предлагает обнулить запись.
3. Для активации записи надо зайти в настройки и включить режим Curve REC time, а точнее, задать время записи.
4. При этом дает выбрать от 30 минут до 9 часов, интервал отсчетов соответственно от 1 раз в секунду до 3 раза в секунду, причем в первом случае получается 1800 записей, а в максимальном до 10800 записей, думаю он просто не может писать чаще чем 1 раз в секунду.
5. Рядом можно включить запись измерений энергии, но к осциллографу это отношения не имеет.
6. После активации функции записи вверху высветилось — Mem 0.5H, но больше ничего не происходило. Я пробовал отключать и подключать нагрузку, перезагружать тестер, но все равно видел только экран в клеточку…

В описании приводится фото этого режима, но как получить это, загадка.

Позже и совершенно случайно я выяснил как производится запись и где она включается.
1, 2. В окне измерения тока, напряжения, емкости есть внизу два индикатора, на фото там у обоих 0.5, верхний отображает запись графика, нижний запись пройденной через тестер энергии. Включается запись графиков коротким нажатием на переключатель.
3. Также вверху есть прогресс-бар, который соответственно постепенно убывает, когда будет 0%, то внизу погаснет верхний индикатор времени записи графика.
4. Если после этого зайти в режим отображения записанных графиков, то видим что происходило за пол часа записи. Здесь видимо предусматривался вариант «растяжения» графика, по аналогии с переключением времени развертки, но действие происходит, по краям выдается уведомление о превышении лимита, но ничего на экране не меняется.
5. При желании запись можно прервать в любое время, естественно получим только кусочек графика.
6. Если изменить в настройках лимит времени не пол часа, а час, то справа внизу в соответствующем окошке отобразится уже 1.0.

В процессе тестов вспомнил что хотел обновить ПО, оказалось что есть версия 0.6, у меня стояла 0.5, судя по описанию, добавили режимы определения PE+1.1 и РЕ+2.0.
Проверяем. Сначала выдается поддержка МТК-РЕ.

Процесс перепрошивки прост, скачиваем отсюда архив с программой прошивальщиком и собственно самой прошивкой.
Разархивируем, рекомендую заменить возможные «кракозябы» на что-то внятное чтобы не было проблем.
Запускаем программу
Зажимаем кнопку переключателя на тестере и подключаем его к USB порту компьютера. Если что-то идет не так, попробуйте сначала просто подключить чтобы компьютер его определил и установил драйвер.
После этого на экране тестера высветится версия загрузчика.
В программе выбираем скачанную прошивку и нажимаем — старт.
На экране тестера отображается процесс загрузки прошивки, понятное дело что лучше его не прерывать.
Прошивка успешно обновлена, версия 0.6.

Проверил с парой блоков питания и парой преобразователей, результаты конечно разные, но видно что PE+ не только появилось, а и у соответствующих преобразователей отображается.

Пятый экран.
Измерение сопротивления кабеля. Здесь ничего нового, принцип также предельно прост, сначала подключаем тестер с нагрузкой непосредственно к выходу БП и нажимаем на переключатель, тестер записывает значение как образцовое.
Выключаем тестер и подключаем его через кабель, соответственно видим измеренное падение и сопротивление кабеля.

Одна из «фишек» тестера, наличие гироскопа, благодаря которому ориентация изображения на экране зависит от положения тестера.
1, 2. В режиме измерения только напряжения, тока и мощности изображение поворачивается на 90, 180 и 270 градусов.
3, 4. Из-за того, что экран прямоугольный, то поворот изображения в других режимах возможен только на 180 градусов.

В общем работает неплохо, хотя иногда с непривычки может мешать, но при необходимости функция отключается в меню.

Также нашлась по своему необычная, но возможно удобная функция эмуляции режима Power Delivery.
1, 2. При этом дается выбор максимальной мощности от 2 до 60Вт, а также список выходных напряжений и пересчитанное к ним значение тока.
3. Подключаю тестер в блоку питания QC с напряжением до 12 вольт, к выходу тестера соответственно подключен тестер в режиме управления PD блоков питания. Задано напряжение 9 вольт, БП в режиме QC выдает 9 вольт, но тестер на выходе считает что подключен к PD источнику.
4. Даю команду со второго тестера поднять напряжение до 12 вольт, также все отлично
5. При попытке задать 20 вольт, которые блок питания выдать не может, режим свалился до исходных 5 вольт, но на втором тестере остался подсвеченным режим 20 вольт, а на экране первого режим 20 вольт пропал.
6. Пробую опять поднять напряжение до 12 вольт и снова все нормально.

В общем функция работает, востребованность под вопросом, но думаю что вполне может пригодится, главное не забыть выставить лимит по выходной мощности. По сути можно питать PD устройство от QC блока питания.

Так как это все таки измерительный прибор, хоть конечно и не занесенный в реестр, то следует проверить точность измерения основных величин, напряжения и тока.

По напряжению вопросов нет, заявленная погрешность 0.2% +2 младших знака и тестер в неё укладывается с запасом. причем работать тестер начинает от 3.8 вольта и сразу показывает корректные значения, т.е. загнать его в режим когда он начинает «врать» по моему невозможно.

Аналогично с током, заявлялось 0.5% +2 знака, прибор также в неё уложился, хотя в верхней части диапазона погрешность заметно подросла.

Нет проблем и при работе с совсем малым током, для примера в качестве нагрузки резисторы сопротивлением 680 Ом и 1.2кОм, ток около 4 и 7мА.

В качестве дополнения проверил с током около 1мА, в качестве нагрузки резистор номиналом 4.7кОм, на мой взгляд получить при таком токе 0.83мА вместо 1.092 все равно неплохо. Кроме того следует учитывать, что измеряется это с применением одного шунта номиналом 10мОм, соответственно при токе 1мА с него на АЦП идет 10мкВ, или 0.00001 вольта.

Вообще стоит сказать, что накосячить с измерением что напряжения, что тока очень сложно, так как применен специализированный чип, совмещающий в себе всю измерительную часть за исключением токоизмерительного шунта. Точно такой же чип применен у перечисленных выше моделей тестеров, соответственно мгновенная точность зависит только от калибровки, длительная еще и от качества шунта, а точнее от его ТКС.

Потребление.
1. При полной яркости подсветки тестер потребляет около 34-35мА
2. Потребление почти не зависит от режима работы, в режиме осциллогрфа, как на мой взгляд самого ресурсоемкого, разница с остальными была в 1мА
3. При минимальной яркости подсветки ток падает до 23мА
4. Если подсветку выключить полностью, то потребление 22мА.

Кроме того ток потребления зависит от входного напряжения, при 3.8 вольта составляет 45мА, а при 24 вольта всего 9мА.
В предыдущих моделях был линейный стабилизатор, стало ли лучше от того что его заменили на импульсный, сложно сказать, скажу лишь что 3.8 вольта порог не сильно маленький.

Судя по тестам видно, что большого смысла в выключении подсветки нет, разве что она просто может мешать.

Выводы.
Устройство получилось неплохим, хорошая точность измерения напряжения и тока, но как я писал, это больше заслуга специализированного чипа от Тексас.
Функционально также особых нареканий нет, особенно понравился оффлайн регистратор, эмуляция PD блоков питания, и конечно осциллограф, конечно он не заменит полноценного прибора, но даже в таком виде может сильно помочь. Поддержка большого количества протоколов, а также обновления, например в последнем добавили работу с PE+1.1 и PE+2.0.
Есть режим измерения емкости повербанков (с которым еще надо разобраться) с учетом преобразования напряжения и КПД, но вот последнее является камнем преткновения, так как он мало того что зависит от выходного напряжения, так обычно нигде не указан, хотя задумка хорошая.
Ну и не стоит забывать, что версия прошивки всего 0.6, т.е. по сути это не окончательный вариант, а скорее отлаженная бета версия.

На самом деле корректнее было бы сравнивать данный тестер с ZY1280M, потому как программно и аппаратно он будет поближе, при этом известный WEB U2P проигрывает им обоим так как имеет менее мощный микроконтроллер и гораздо более медленный «осциллограф», пожалуй единственное преимущество U2P в том, что он умеет работать с кабелями и устройствами Apple.
Для сравнения характеристики микроконтроллеров
U2p — микроконтроллер STM32F072CBT6 на ядре Cortex-M0 48 MHz
Fnirsi — STM32F411 с ядром Cortex®-M4 100 MHz
ZY1280M — 32F330F8P6 Cortex®-M4 Core 108 MHz

При этом минимальная развертка осциллографа у Fnirsi 3.1мкс, у ZY1280M — 5мкс, а U2p имеет аж 200мкс, что совсем не подходит для оценки размаха пульсаций.

Из того что требует доработки:
Режим масштабирования записанного сигнала, уже написал производителю, ответили что это программное ограничение, при просмотре на ПК будет все работать.
Просмотр записанных данных на ПК, сказали что примерно через полтора месяца будет готово ПО, где это будет возможно, ждем.
Bluetooth модуль, на момент отправления мне тестера, этого модуля еще не было, но пробная партия уже изготовлена и один из них уже едет ко мне.
Не помешал бы полноценный корпус.
Режим тестирования емкости повербанка, уже написал производителю о проблеме.

На этом пока все, надеюсь после прихода блютуз модуля и выхода в свет ПО для компьютера, можно будет продолжить.

Источник
