Как своими руками сделать фундамент под каркасный дом: технологии и секреты

Постройка любого жилого дома начинается с закладки фундамента. Если вы выполняете эту работу самостоятельно, важно знать все технологические нюансы.

ВЫБИРАЕМ ТИП ФУНДАМЕНТА ПОД КАРКАСНЫЙ ДОМ

Для возведения каркасных и каркасно-щитовых зданий подходят абсолютно все виды фундаментов: от легких столбчатых до монолитных, с большим заглублением. Выбор зависит от типа почвы, уровня залегания грунтовых вод и общей массы всего здания, включая не только “коробку”, но и внутреннее оснащение. Чтобы точно определить все эти факторы, нужны инженерно-геологические изыскания. На основании физико-химического анализа грунта эксперты дают рекомендации по проектированию и строительству зданий на конкретном участке. Но многие обходятся и без этой услуги, ориентируясь на опыт соседей или собственные знания о грунтах.

Чтобы выбрать оптимальный тип фундамента, не обязательно делать подробное исследование почвы. Достаточно выяснить, что в ней преобладает — песок или глина. Для этого нужно взять пробу грунта с глубины 1,5-2 м. Если земля идет большими твердыми комками, которые при растирании превращаются в однородные гранулы, перед вами глинистый грунт. Если куски земли при ударе крошатся на одинаковые мелкие комочки, это суглинок, а если сразу рассыпаются в песок — супесь. Песчаный грунт не сбивается в комки и даже на большой глубине остается сыпучим. Скальный грунт проще всего определить визуально. Он состоит из кусков твердой породы и тяжело поддается вскапыванию. Определить тип почвы точнее поможет простой эксперимент. Добавьте в пробу грунта немного воды и попробуйте скатать 2 фигуры — шарик и шнур-“колбаску”

Уровень залегания грунтовых вод (УГВ) тоже можно определить своими силами. С помощью садового бура сделайте скважины глубиной 1,5-2 м в разных местах участка и наблюдайте за ними несколько дней. Если дно скважин заполнится водой, это указывает на высокий УГВ. Чтобы результат был показательным, исследование проводят в период максимальной высоты грунтовых вод: осенью, в сезон дождей или ранней весной, во время таяния снегов. Если нет возможности или желания ждать до этого времени, лучше заказать геологическую экспертизу. Выбор фундамента под тип грунта

• Ленточный. Подходит для возведения каркасно-щитовых домов на любых типах грунтов с низким УГВ.
• Столбчатый. Самый простой и бюджетный вариант. Используется в строительстве одноэтажных зданий на скальных, глинистых и суглинистых грунтах с разным уровнем залегания грунтовых вод.
• Свайно-винтовой. Используется при строительстве многоэтажных зданий с большой нагрузкой на квадратный метр площади на сложных глинистых грунтах с высоким УГВ
• Монолитный плитный. Самый затратный, но в то же время самый надежный вид фундамента. Подходит для сложных глинистых грунтов разной степени пучинистости с высоким УГВ.

Ниже представлены подробные инструкции по закладке разных видов фундаментов под каркасный дом своими руками, от ленточных до плитных. Время кристаллизации бетона зависит от температуры окружающей среды. Оптимальная температура для закладки фундамента — 20-25 °C, влажность — 75-80%. Заливать бетон в дождь категорически не рекомендуется: влага замедляет кристаллизацию и уменьшает прочность конструкции. Поэтому перед началом работ нелишним будет изучить прогноз погоды на ближайшие пару недель.

Обустройство любого фундамента начинается с разметки. Важно выдержать прямые углы между всеми стенами. Проще всего это сделать с помощью лазерного уровня (нивелира).

УСТРОЙСТВО ЛЕНТОЧНОГО ФУНДАМЕНТА

Для постройки одно- и двухэтажных каркасно-щитовых домов небольшой площади подходят мелкозаглубленные (0,7-1 м) фундаменты на песчаной подушке. Некоторые считают, что укладка песчано-гравийной подушки — лишняя трата времени и средств. На самом деле без нее можно обойтись только на непучинистых грунтах с низким УГВ. В остальных случаях подсыпка из песка и гравия снижает нагрузку на бетон при пучении и промерзании почвы.

Этапы заливки фундамента:

• Подготовка траншеи. По разметке участка копают ров глубиной 70-80 см, на дно которого насыпают песчано-гравийную смесь высотой до 20 см. Подсыпку утрамбовывают вручную или с помощью виброплиты.
• Сборка опалубки под бетон. Лучший материал для опалубки — струганые доски толщиной 2,5 см. Фанера не подходит, т.к. она может не выдержать давление бетонной смеси. Высота опалубки должна равняться глубине траншеи и высоте цоколя. Щиты из досок устанавливают строго под прямым углом и закрепляют распорками через каждые 0,7-1 м.
• Вязка арматуры. Для мелкозаглубленных фундаментов подходят прутья диаметром 10-12 мм. Соединять их удобно с помощью специального крюка для вязки арматуры. Готовый каркас устанавливается внутри опалубки на расстоянии 5-7 мм от дна и стен.
• Заливка бетона Наименее хлопотный вариант — заранее заказать нужный объем бетонной смеси, которую привезут уже готовой к заливке. Можно приготовить раствор самостоятельно из сухой бетонной смеси. Объем бетона рассчитывают так, чтобы заполнить всю опалубку за 1 присест. Добавлять свежий раствор в уже застывающую смесь нежелательно, это снижает прочность конструкции.
• Время застывания бетонной смеси колеблется от 2 до 4 недель. Затвердевает материал за считанные дни, в остальное время он уплотняется, приобретая нужные прочностные характеристики. Приступать к возведению стен можно минимум через две недели после заливки бетона, в идеале — лучше подождать 25-30 дней.

УСТРОЙСТВО СВАЙНО-ВИНТОВОГО ФУНДАМЕНТА

Этот тип фундамента подходит для легких каркасных зданий: дачных домиков, бань, небольших магазинов. Он не требует заливки бетона, поэтому обустраивается гораздо быстрее, чем ленточный. Фундамент представляет собой своеобразный столик из ввинченых в грунт свай с установленным на них металлическим каркасом — ростверком.

Последовательность работы:

• Установка свай. Для каркасно-щитовых домов используются сваи с диаметром ствола ∅ 108 мм и диаметром лопасти 30 мм. Их забивают по периметру будущего здания на глубину 1,5 м строго под прямым углом, на расстоянии максимум 1 м друг от друга. Первыми устанавливают базовые угловые сваи, затем остальные.
• Обрезка и установка оголовков. После установки свай в грунт их подрезают до одинаковой высоты по всему периметру с помощью болгарки, чтобы вся поверхность ростверка лежала в одной плоскости”. Затем на них фиксируют оголовки — квадратные “шапки”, на которые устанавливаются перекладины ростверка.

Целесообразность бетонирования свай зависит от нагрузки на фундамент. Заполнение полости бетонным раствором увеличивает несущую способность свай. Это актуально при возведении кирпичных или газобетонных конструкций. Для легких каркасно-щитовых домов бетонирование свай не обязательно.

• Монтаж ростверка. Самый простой и быстрый вариант — сделать деревянный каркас из бруса 100х100 мм, который одновременно будет служить нижней обвязкой здания. Он крепится к оголовкам свай болтами. Минусы деревянного ростверка — подвижность и гигроскопичность. Сварные конструкции из готовых фасонных профилей лишены этих недостатков.

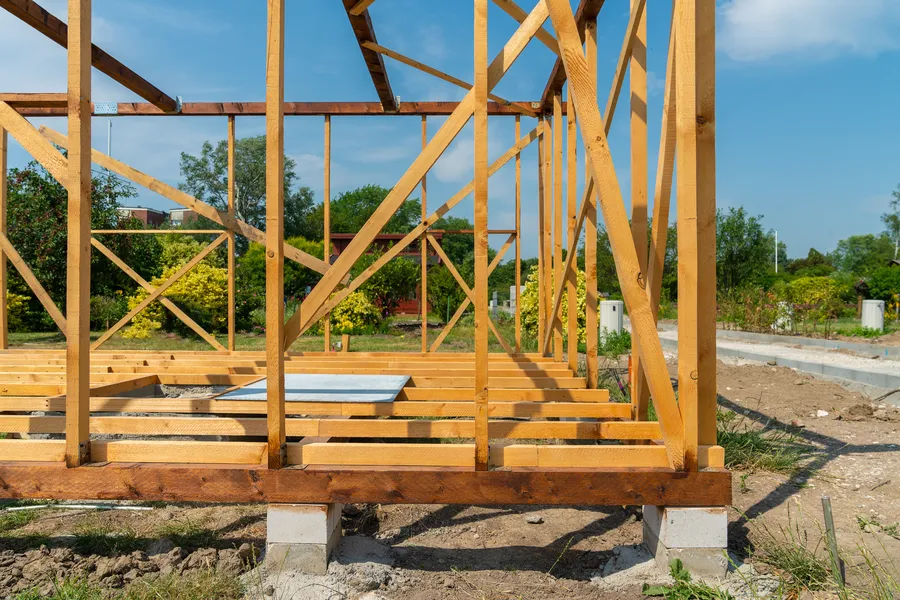

УСТРОЙСТВО СТОЛБЧАТОГО ФУНДАМЕНТА

По конструкции он напоминает свайный, но в качестве “ножек” используются кирпичные или бетонные столбы. Для максимальной устойчивости конструкции шаг между столбами составляет не более 1,5-2 м.

Этапы работы:

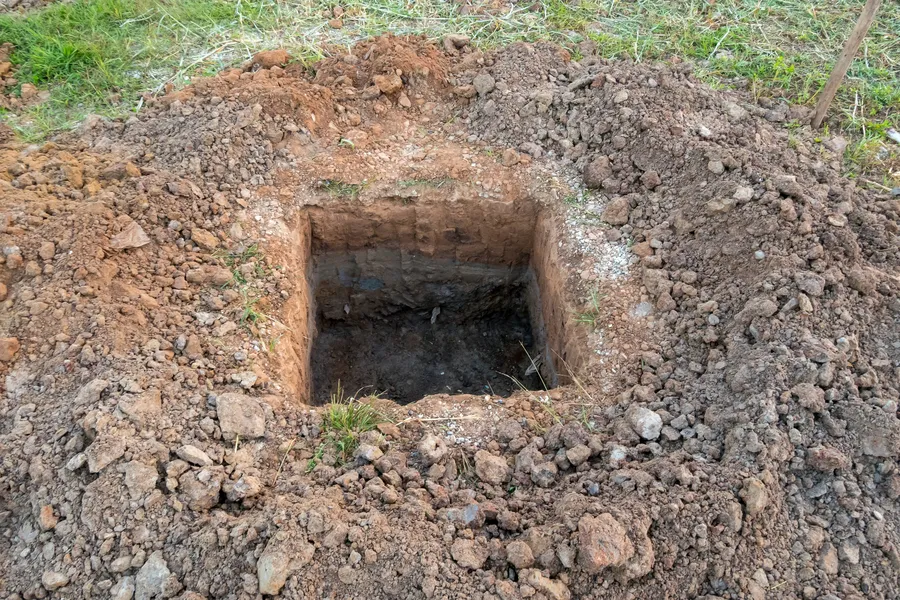

• Подготовка скважин под опоры. Штыковой лопатой делают разметку под лунку. Ее диаметр должен быть на 20-40 см больше диаметра столба. Затем с помощью садового бура делают скважины глубиной 0,5-0,6 м. Дно выстилают песчано-гравийной подушкой.
• Установка опалубки под опоры. Проще всего использовать несъемные формы из скрученного рулоном рубероида. Диаметр такого рулона должен быть не менее 25-30 см.
  Лайфхак: Несъемные опоры одинакового диаметра можно сделать с помощью 10-литровой пластиковой фляги. Ее оборачивают 2-3 слоями рубероида и фиксируют проволокой или скотчем. Затем флягу вынимают. Остается полый, ровный цилиндр, который как нельзя лучше подходит для опалубки

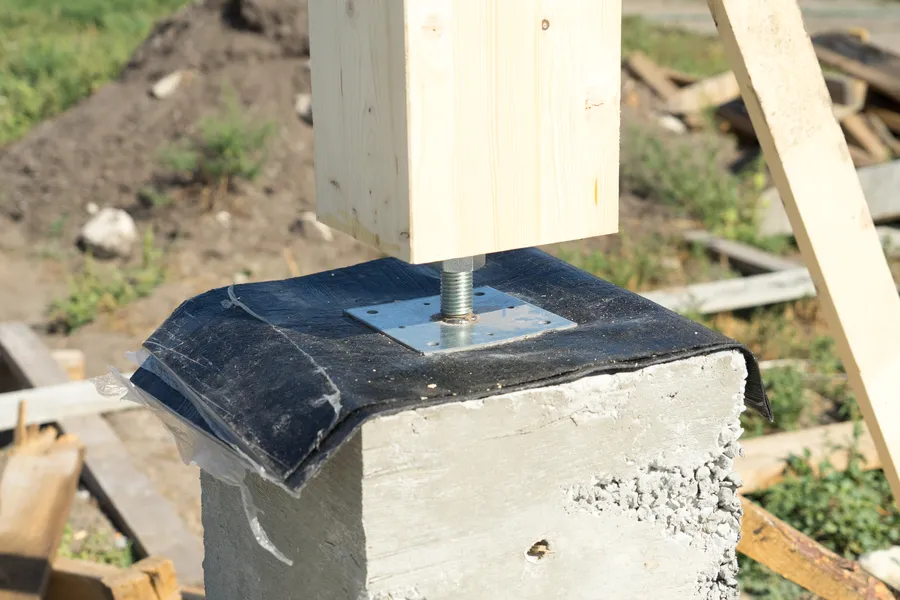

• Бетонирование и армирование опоры. Внутрь опалубки устанавливают заранее связанный арматурный каркас. Зазор между стенами и прутьями должен составлять не более 5 см. Затем в опалубку заливают бетонно-цементную смесь. В процессе заливки каркас периодически встряхивают, убирая воздушные пузыри.
• Выравнивание опор. Верхушки всех столбов должны находиться в одной плоскости. Их выравнивают с помощью строительного уровня.

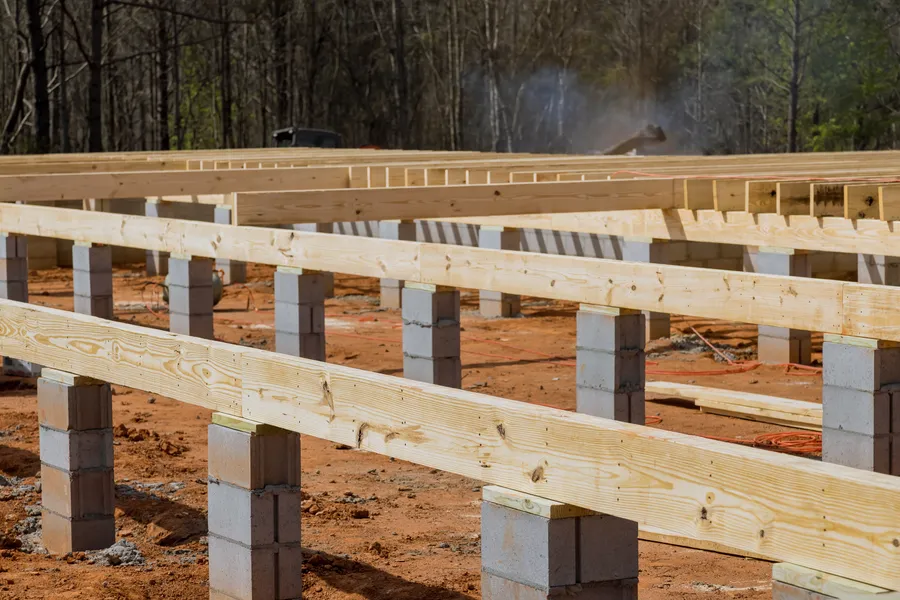

• Монтаж ростверка.В каркасных конструкциях используются деревянные или стальные сварные ростверки. При монтаже деревянных каркасов верха опор накрывают гидроизолирующим материалом.

УСТРОЙСТВО МОНОЛИТНОГО ФУНДАМЕНТА

В его основе лежит сплошная бетонная плита, которая параллельно выступает черновым основанием пола. Сделать монолитный фундамент под каркасный дом своими руками труднее, чем любой предыдущий, так как объем работ значительно выше. Вместо траншеи здесь делают сплошной котлован по всей площади здания, который полностью заливают бетоном. Такому фундаменту не страшны пучинистость и промерзание грунта.

Этапы работы:

Подготовка котлована. Его глубина должна быть на 50-70 см меньше уровня грунтовых вод, а ширина — на 1 м больше периметра стен с каждой стороны. Дно котлована выстилается геотканью и утрамбовывается песчано-гравийной смесью. На этом этапе закладываются гильзы под все коммуникации (водоснабжение, канализация).

Сборка опалубки по периметру котлована. Опалубка для монолитного фундамента закладывается по тому же принципу, что и для ленточного. Сначала в котлован устанавливают щиты опалубки, фиксируют их распорками и укладывают внутрь арматурный каркас.

Заливка бетонной смеси. При закладке монолитных фундаментов крайне важно, чтобы в плите не было пустот. Поэтому в процессе заливки по ней несколько раз проходятся виброплитой.

Монолитный плитный фундамент застывает дольше остальных — минимум 4 недели при температуре 20-25 °C.

Каркасный дом относится к недорогому, но быстрому строительству. Возведение домов по каркасной технологии достаточно популярно во всем мире, набирает силу оно и в России среди индивидуальных застройщиков жилья. Затраты на строительство большие, такой дом можно построить своими руками. Важно детально разобраться с технологией, подобрать вариант фундамента, отделочными и облицовочными материалами. Как построить каркасный дом в спб самому, рассмотрим весь технологический процесс.

Каркасный дом своими руками: пошаговая инструкция

Для самостоятельного возведения дома требуется детально изучить технологию, и начинаются работы с расчетов и проектирования. Проектная документация на дом – это планы, схемы, расчеты, смета, перечень материалов, детальное описание и расположение всех коммуникаций в каждом помещении. Необходимо проработать, как будет производиться подключение системы отопления, водопровод, отметить ввод электрокабеля, сделать всю разводку. Ко всем планам и схемам будет прилагаться пошаговая инструкция-план действий.

Важно еще на этапе проектирования, представлять, как будет выглядеть ваш дом на участке. Для этого можно воспользоваться 3D-изображениями.

Картинка с сайта: istba.ru

Каркасный дом своими силами

После того, как проект будет готов и согласован во всех организациях, приступают непосредственно к работам.

Подготовка участка

Для возведения фундамента для будущего дома необходимо:

• расчистить участок (убрать растения, выкорчевать деревья и кусты);
• если планируется плитный или мелко заглубленный фундамент, выровнять площадку;
• подготовить площадку для хранения стройматериалов желательно с навесом;
• обеспечить подъезд транспорта.

Разметка участка

Разметка участка осуществляется по плану. «Красную» линию застройки отмечают колышками с натянутой между ними веревкой. Разметка должна соответствовать генеральному плану. Любые отклонения впоследствии скажутся на надежности строения.

Картинка с сайта: istba.ru

Возведения фундамента

Поскольку < a href=’http://istba.ru/catalog/karkasnye-doma/6×6′>каркасный дом 6×6 имеет небольшой вес, для него можно выбирать любой фундамент. Важными критериями являются: качество грунта (песчаный, глинистый, торфяной), уровень залегания водоносных пластов и твердого слоя, особенности рельефа участка.

Свайно-винтовой фундамент

Строительство каркасного дома своими руками с использованием винтовых свай – недорогое решение. В пользу выбора этого основания говорят его преимущества:

• скорость возведения, 1-2 дня;
• экономичность, свайный фундамент обойдется на 40% дешевле возведения плитного или мелкозаглубленного фундамента;
• возможность строительства на любых грунтах, включая торфяники;
• подходит для участков с наклоном.

При выборе свайно-винтового фундамента необходимо правильно рассчитать несущую нагрузку и подобрать по размеру опоры.

Картинка с сайта: istba.ru

Мелкозаглубленный ленточный фундамент

Если участок ровный, а почва глинистая или суглинок, можно рассмотреть установку мелкозаглубленного фундамента. Обойдется это основание недорого, его закладку можно сделать своими силами. Чтобы основание было прочным, производят детальные расчеты, опираясь на геодезическую оценку участка.

Закладка фундамент производится в следующей последовательности:

• рытье траншеи;
• засыпка траншеи песком, трамбовка;
• укладка гидроизоляционного слоя;
• монтаж опалубки;
• укладка арматуры;
• заливка траншеи бетоном;
• утепление, гидроизоляция.

Картинка с сайта: istba.ru

Закладка ленточного фундамента требует времени, заниматься строительными работами в зимний период нельзя.

Плитный фундамент

Технологий строительства этого типа фундамента не обличается сложностью, но, чтобы получить качественную плиту, необходимо при ее заливке максимально четко соблюсти все требования. Использование плиты в качестве основания целесообразно на проблемных грунтах, а также, если не планируется делать подвал. Заливка плиты производится поэтапно:

1. Выемка и отсыпка лишнего грунта.
2. Выравнивание участка с помощью нивелира.
3. Формирование многослойной подушки толщиной 10-15 см.
4. Установка опалубка.
5. Армирование.
6. Заливка бетонной и одновременное вибрирование раствора.

Картинка с сайта: istba.ru

Важный нюанс строительства плитного фундамента – заливку необходимо сделать за один день, желательно в один прием.

Обвязка брусом

Формирование фундамента, когда строим каркасный дом своими руками, заканчивается установкой на основание ростверка, деревянных балок. Используются бруски размером 150х150 (200) мм. Применять б\у материалы нельзя, поскольку это – несущий элемент конструкции. Соединение балок по углам и в поперечном расположении производится разными способами: «в под дерева» или «в лапу». Толщина среза бруса срезается наполовину. Деревянные детали обрабатывают антисептиками. Места стыков сверху закрепляют металлическими пластинами, а сам ростверк к фундаменту – анкерами.

Картинка с сайта: istba.ru

Если используется свайно-винтовой фундамент, можно сделать ростверк с помощью металлического уголка. Его приваривают к сваям, соединяя их по диагонали. Затем все металлические элементы покрывают противокоррозионными средствами.

Устройство пола

При возведении каркасных строений полы заливают бетоном либо устанавливают деревянные доски. У каждого из этих видов есть свои преимущества и недостатки.

Бетонный черновой пол

Заливка пола бетоном в каркасном домостроении используется не так часто, поскольку этот вариант совместим только с ленточным и плитным основанием. В последнем случае сама плита уже будет выступать в качестве чернового пола.

Монолитный пол на ленточном основании будет представлять собой многослойный «пирог», состоящий из слоев: гравийно-песчаной подушки, бетонной заливки, гидропароизоляции (пленки, мембраны), теплоизоляции (слоя керамзита или пеноплекса) и армированной бетонной стяжки.

Картинка с сайта: istba.ru

Деревянный черновой пол

Этот вариант используется на любом типе фундамента. Деревянный черновой пол также, как и бетонный черновой, представляет собой «пирог» из гидро-, шумо- и теплоизоляционных материалов. Используется качественно просушенная древесина хвойных пород, смолы которых препятствуют образованию плесени. Весь деревянный материал предварительно покрывают антисептиками.

Картинка с сайта: istba.ru

Каркас пола и укладка тепло- и гидроизоляционных материалов

Если пол будет укладываться на грунт или плиту, устанавливают продольные балки, которые укладывают на опорные столбики (их делают из бетона или кирпича) или закладной венец. Если фундамент свайный, и сделана обвязка брусом, лаги устанавливают непосредственно на деревянный ростверк. Между лагами укладывают мембранный гидроизоляционный материал, а затем теплоизоляцию (минвату, базальтовую вату). Затем настилают черновой пол. Доски к лагам прикручивают саморезами.

Монтаж каркасного дома

Далее приступают к сборке каркаса, стены его также представляют собой многослойную конструкцию. В ней есть: сам каркас, утеплитель, гидро- и пароизоляционные материалы, фасадная облицовка и внутренняя обшивка. Существует несколько технологий строительства: «наращивания пирога» по финскому варианту и использования готовых СИП-панелей.

Картинка с сайта: istba.ru

Для сбора каркаса используется качественная древесина хвойных пород. Часто применяется сосновый брус, недорогой и прочный материал.

Сборка стен

Удобнее эту работу выполнить на полу. Для этого проводятся детальные расчеты, учитывают высоту потолков и расстояние между вертикальными балками (рассчитывается по размерам утеплителя плюс 2 см для плотности прилегания). При составлении схемы важно учесть и ширину самой балки.

1. Доски раскладывают на земле, намечают места соединений.
2. Вертикальные и горизонтальные балки соединяют длинными гвоздями.
3. Для надежности укрепляют металлическими уголками.
4. Для придания жёсткости полученной конструкции устанавливают дополнительные перемычки. Их монтируют в шахматном порядке, не забывая оформлять оконные и дверные проемы.

Картинка с сайта: istba.ru

Внутренние стены

Для межкомнатных перегородок используют доски меньшей толщины, поскольку они не несут большой нагрузки. Сборка осуществляется по тому же шаблону, что и наружные стены. Толщина ячеек должна соответствовать ширине шумоизоляционного материала.

Установка стен на места

Каждую стену поднимают и устанавливают на место, чтобы ее не водило, временно подпирают диагональными балками (укосинами) и крепят соединительными элементами. Так, одна за другой поднимают все части конструкции, закрепляя их между собой гвоздями или болтами.

Картинка с сайта: istba.ru

Укосины

Для усиления каркаса устанавливают наклонные балки (укосины), применяя доску в сечении 100х50 или 150х50 мм.

Верхняя обвязка, усиление конструкции

Далее производят обвязку собранной конструкции сверху. Цель – сделать более крепкое соединение всех элементов по верхним углам и равномерно распределить нагрузку. Доска, которая по размеру точно такая же, как и каркас, прибивается сверху по периметру и по внутренним несущим перегородкам длинными гвоздями (120-150 мм).

Картинка с сайта: istba.ru

Ригель

Рядом доской верхней обвязки сбоку крепят точно доску толщиной не менее 40 мм и шириной 150 мм. Если дом двухэтажный, можно вязать доску по шире, 200 мм. Полную обвязку лучше заранее собрать на земле. Ригель под верхней обвязка необходимо устанавливать обязательно. Поскольку его функция – распределение нагрузки. Если ширина проема двери или окна превышает ширину двух стоек, ригель крепят с двух сторон. Стоит отметить, что укосины и ригель размещают на разных сторонах.

Картинка с сайта: istba.ru

Углы

На углы приходится максимальная нагрузка, поэтому их усиливают дополнительными опорными стойками. Существует два варианта, как укрепить углы.

1. Американский формат: дополнительная стойка устанавливается в уже готовый собранный угол, а ниша заполняется теплоизоляционным материалом.
2. Скандинавский формат: в угол стойки устанавливается цельный брус. Этот вариант — самый холодный, к тому же возникает проблема с креплением внутренней облицовки.

Картинка с сайта: istba.ru

Окна и двери

Отделка проемов может производиться по канадской и финской технологии. Первый вариант из-за своей сложности применяется редко. В оконные и дверные проемы по финской технологии вставляются ригели, на них и будет производиться вся нагрузка. Балка устанавливается ребром в верхнюю часть между стойками. Трудность обустройства проемов заключается в том, что наружные стены представляют собой многослойную конструкцию. В каркасные дома можно вставлять как деревянные, так и готовые пластиковые окна.

Картинка с сайта: istba.ru

Крыша каркасного дома

Процесс монтажа крыши в быстровозводимом доме ничем не отличатся от возведения в кирпичном или блочном доме. В плане крепежа, деревянные балки легче присоединить к таким же деревянным материалам нежели в бетонной плите или кирпичной кладке.

Форма крыши бывает скатной или плоской (с небольшим наклоном). В районах с сильными ветрами рекомендуется устанавливать плоские крыши, в дождливых регионах – скатные.

Вариант обустройства кровли подбирается по конструктивным особенностям дома. Для каркасных строений используется стропильная система. Для крепления стропил потребуются саморезы, уголки и металлические пластины. Шаг установки стропил составляет от 40 и до 100 см, это зависит от сечения самих балок.

Картинка с сайта: istba.ru

Стропила устанавливают так, чтобы они упирались в главный опорный элемент конструкции, мауэрлат. Сечение этого бруса составляет 10х10 см. по стропила устанавливают дополнительные подпорки и соединяют с мауэрлатом зубчатыми накладными.

Далее устанавливают обрешетку, ее конструкция зависит от типа кровельного покрытия. Под гибкую черепицу крепят ОСП плиты. если используется профлист, делают обрешетку с шагом 50 см.

Уклон крыши зависит от используемого кровельного покрытия, он составляет:

• 12-60 ° — для шифера;
• > 12° — битумной черепицы;
• > 20° — металлочерепицы;
• 20-60° — полимерные материалы;
• 25-60° — керамику;
• > 10° — профлисты;
• >15 – ондулин.

Утепление каркасного дома

Укладка утеплителя проводится в следующей последовательности:

• Внутри дома между балками в несколько слоев вставляют утеплитель, ширина каждого слоя с припуском 2 см с каждой стороны для плотного прилегания.
• Таким же способом производят и утепление пола.
• Для потолка берут утеплитель толщиной 10-15 см и укладывают между стропилами.
• Поверх теплоизоляционного материала укладывают пароизоляционную пленку.
• Поверх пленки крепят отделочный материал, чаще всего используют OSB плиты.

В качестве утеплителя для каркасных строений используется минеральная вата, продается она в виде прессованных плит, она хорошо пропускает воздух, ограничивает теплопотери, не слеживается и не горит. Дешевле по цене будут пенопластовые панели. Щели при укладке пенопласта затем задувают монтажной пеной.

Картинка с сайта: istba.ru

При установке утеплителя и пароизоляционной мембраны необходимо оставить между ними зазор в 5 см. Для этого делают обрешетку с ячейками 5х5 см.

Пошаговая отделка

Для облицовки внутренних стен и перегородок используют стеновые панели: гипсокартон, гипсоволокнистые плиты и ОСП плиты.

• Гипсокартон – лучший материал для отделки с ровной гладкой поверхностью, заделывают штукатуркой только места соединений плит.
• Гипсоволокнистые плиты – материал, обладающий более высоким качеством.
• ОСП – древесно-стружечные плиты, произведенные на основе фармальдегидного клея. Материал отличается шероховатой поверхностью и требует дополнительной отделки (заделке стыков и оштукатуривания).

Картинка с сайта: istba.ru

Помимо перечисленных ранее стеновых материалов используют для внутренней отделки стен вагонку.

Мы постарались в одной статье рассказать, как правильно построить каркасный дом своими руками. Не все могут заняться строительством самостоятельно. Одному построить даже каркасный дом крайне сложно, поэтому лучше обратиться в специализированную компанию.

Картинка с сайта: skpomestie.ru

Каркасная технология позволяет недорого возводить постройки разного назначения: жилые дома на 1–2 этажа, бани, подсобные помещения. Такие строения могут служить десятки лет, но при этом дешевы. В отличие от других типов домов, построить каркасный дом можно самостоятельно, что дает возможность серьезно сэкономить на найме квалифицированных строителей.

В этой статье подробно остановимся на особенностях подобного строительства, разбив весь процесс на отдельные шаги.

Содержание:

• Этап 1. Подготовка участка под строительство
  • Расчистка земли
  • Проведение разметки
• Этап 2. Закладка фундамента
  • Обустройство свайно-винтового фундамента
  • Ленточный бетонный фундамент с мелким заглублением
  • Плитный фундамент
• Этап 3. Обустройство полов
  • Бетонный пол
  • Деревянный пол
    • Обвязка брусом фундамента
    • Сооружение каркаса пола
    • Особенности гидроизоляции и теплоизоляции пола
• Этап 4. Монтаж стен
  • Сборка стены на полу с местами под окна и двери
    • Обвязка стен поверху
    • Установка внутренних перегородок в каркасном доме
• Этап 5. Возведение кровли
• Этап 6. Особенности утепления в каркасном доме

Этап 1. Подготовка участка под строительство

Подготовка не отнимет много времени. Она включает два шага:

• расчистка участка;
• разметка места под строение.

Картинка с сайта: skpomestie.ru

Расчистка земли

Чтобы проведению разметки ничего не мешало, предварительно удалите всю растительность. Не обязательно делать это на всем участке, достаточно – на месте возведения дома. Удалять растения нужно с запасом в 1–2 метра.

Без травы шнур и рулетка не будут за нее цепляться, и размеры будут вычислены более точно.

Если участок с уклоном, тем более значительным, то желательно место под строение выровнять по горизонтали. Закладывать фундамент на месте с наклоном будет сложнее.

Картинка с сайта: skpomestie.ru

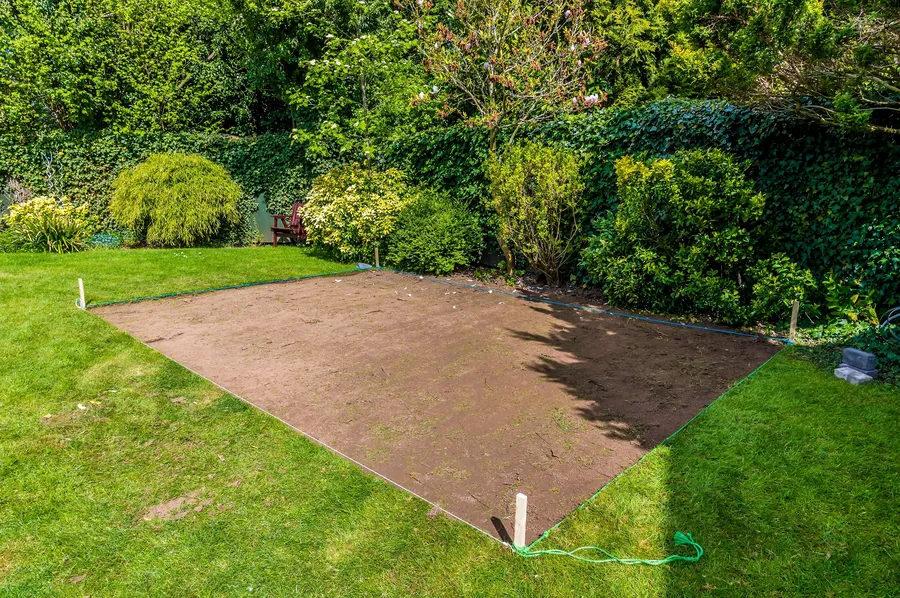

Проведение разметки

Разметка должна проводиться с максимальной тщательностью. Любая ошибка на этом этапе может привести к проблемам во время строительства.

Прежде всего колышками отмечается нахождение углов дома. С помощью шнура, натянутого между колышками, размечают внешние и внутренние стены. Чтобы проверить точность установки, рулеткой или шнуром измеряются все стены, а затем диагонали. Если все сделано правильно, то ошибка не превышает 1–2 см.

Этап 2. Закладка фундамента

Каркасный дом гораздо легче, чем здания из кирпича или бруса. Поэтому для него подходит легкий фундамент. Это большой плюс, потому что экономится очень значительная сумма. Можно использовать фундамент практически любого типа, ограничения накладывает только тип самого грунта.

Для каркасных строений чаще всего используют 3 типа обустройства цоколей: каркасно-винтовой, ленточный с небольшим заглублением, а также плитный.

Картинка с сайта: skpomestie.ru

Обустройство свайно-винтового фундамента

Этот вид является наиболее популярным из-за его простоты и дешевизны. Сваи можно установить самостоятельно. Вкручиваются в грунт они вручную. Главное при их установке – точная разметка (все столбы должны находиться на равных расстояниях друг от друга и на одной линии). Верх должен быть выставлен строго горизонтальным (проверяется при помощи водяного или лазерного уровня).

Фундамент свайно-винтового типа может применяться на любых видах грунта. Единственное исключение – скальные выходы.

Если грунт на участке рыхлый песчаный или болотистый с глубоким залеганием плотных слоев, то винтовой фундамент – лучшее решение.

Картинка с сайта: skpomestie.ru

Ленточный бетонный фундамент с мелким заглублением

Еще один достаточно дешевый и простой вариант. Используется в том случае, если на участке грунт плотный. Например, близко к поверхности залегают глины или суглинки. Для рыхлых и болотистых почв, а также в случае с находящимися высоко грунтовыми водами такой фундамент не пригоден. Проблема двойная: бетонная конструкция будет неравномерно усаживаться, что может привести к растрескиванию, а зимой вода в почве, замерзая, будет выдавливать бетон наружу.

Положительная сторона в том, что на первом этаже в доме можно залить пол из бетона. Залить его можно самостоятельно.

Важно! После установки опалубки лучше заказать готовый бетон в миксере. Это позволит залить его сразу, а не по частям, что лучше по соображениям прочности.

Устройство мелкозаглубленного ленточного фундамента должно выполняться с тщательным соблюдением технологии работ.

Картинка с сайта: skpomestie.ru

Плитный фундамент

У плитного фундамента множество преимуществ, хотя стоит он немало из-за большого количества бетона. Но такой вариант универсален, долговечен, надежен. Кроме того, поверхность фундамента можно использовать как черновой пол на первом этаже.

В доме с такой плитой можно сделать встроенный гараж. Если впоследствии хозяева примут решение обложить дом кирпичом, то усиливать фундамент не понадобится, как не нужно будет делать основание под камин. Для плиты подойдут слабонесущие грунты, ей не страшны близкие грунтовые воды.

Чтобы сэкономить на количестве материалов, можно применить фундамент не одинаковой толщины, а с ребрами жесткости. Такая конструкция получится еще и усиленной.

Этап 3. Обустройство полов

В каркасных строениях полы могут быть из бетона или из дерева. Все зависит от того, какой фундамент был применен, а также от решения хозяев.

Картинка с сайта: skpomestie.ru

Бетонный пол

Если у дома фундамент в виде плиты, то черновой пол уже есть. Останется только сделать утепление и поверх него положить выбранное половое покрытие.

Когда применяется ленточный фундамент, то, как правило, бетон делается легкий. В нем вместо щебня используется керамзит, что улучшает теплоизоляцию.

При устройстве свайно-винтовых фундаментов бетонные полы не применяются.

Деревянный пол

Для свайно-бетонного и ленточного фундамента технология устройства полов из дерева практически одинакова. В случае ленточных единственное отличие в том, что нижнюю обвязку можно делать из бруса меньшей толщины.

Обвязка брусом фундамента

Основа пола – обвязка фундамента из бруса. Для свайно-винтовых фундаментов берут брус сечением 150*200, либо 150*150 мм. Его толщина зависит от толщины стен в доме. Доски, используемые для стенового каркаса, должны полностью опираться на брус. Нависание без основания не допускается.

Картинка с сайта: skpomestie.ru

Важно! Цель обвязки – равномерное распределение нагрузки, передаваемой на фундамент, а также придание каркасной конструкции необходимой жесткости. Также обвязка нужна как опора для пола.

Процесс обвязки несложен, выполнить необходимые операции могут даже начинающие строители. Главное – придерживаться технологии. Работы проводятся поэтапно.

1. Для начала еще раз проверяем длину стен, измеряем диагонали, чтобы еще раз убедиться, что нигде не ошиблись. Теперь на фундамент раскладываем брус нужной толщины. Нельзя укладывать древесину прямо на металл. Предварительно подложите рубероид, сложив его вдвое. Это нужно для гидроизоляции, чтобы на дерево не попадала влага.

2.

   Картинка с сайта: skpomestie.ru

   В торцах соединяемых балок горизонтально выпиливается кусок на половину высоты так, чтобы выступ одного бруса входил в паз другого. Длина напуска составляет 200–300 мм. Стыки должны находиться строго над сваями, опираясь на них.

3.

   Картинка с сайта: skpomestie.ru

   Способ соединения бруса на углах строения делается по той же технологии

4.

   Картинка с сайта: skpomestie.ru

   В месте соединения оба бруса стягиваются друг к другу с помощью болтов или шпилек. Для этого они просверливаются насквозь. Чтобы головка болта или гайка не мешалась, их утапливают в древесине, предварительно просверлив ее на требуемый диаметр. Под головку болта и гайку обязательно подкладывается шайба большего диаметра. Также стыки пробиваются гвоздями размером 200 или 150 мм. Иногда для этой цели используют скобы.

5.

   Картинка с сайта: skpomestie.ru

   После обвязки бруса под внешние стены устанавливается брус, на который будут опираться внутренние. Врезается он тем же способом в «пол дерева». Стыки прибиваются гвоздями и скрепляются болтом или шпилькой. Иногда для усиления устанавливают уголки из металла. Крепят их на длинные саморезы.




   Картинка с сайта: skpomestie.ru

После завершения обвязки приступают к установке каркаса для пола.

Сооружение каркаса пола

Заранее позаботьтесь о прокладке выводов водопровода и канализации. Это сбережет потом массу времени, и не придется сверлить полы и стены.

Затем устанавливаются лаги. Они опираются на обвязку и служат каркасом для устройства пола.

Размер лаг составляет 100*150 или 100*200 мм, если между опорами расстояние порядка 4 м. Допустимо использовать доски толщиной 50 мм и шириной 150 или 200 мм, сшивая их по две.

Картинка с сайта: skpomestie.ru

При расстоянии между опорами 3 метра и менее достаточно доски 50*150 мм, но желательно шириной 200 мм.

Чтобы правильно уложить лаги, нужно выполнить следующие условия:

1. Доска укладывается с шагом чуть меньше ширины рулонов или плит утеплительного материала. Например, при использовании плит базальтовой ваты с шириной 60 см (стандартная для утеплителя), лаги нужно монтировать с промежутком 58-59 см, чтобы теплоизоляция входила плотно.



   Картинка с сайта: skpomestie.ru

2. Лаги прибиваются к брусу обвязки при помощи гвоздей с усилением уголками. Кладутся на брус они не на всю его ширину, а с отступом от внешнего края на 50 мм. Это расстояние нужно для установки доски толщиной 50 мм и высотой равной высоте лаг, т.е. 150 или 200 мм. Благодаря такой конструкции в периметре не будет отверстий.



   Картинка с сайта: skpomestie.ru

3. Чтобы каркас был жестче между лагами вставляются распорные доски толщиной 50 мм, равные по высоте лагам.



   Картинка с сайта: skpomestie.ru

Особенности гидроизоляции и теплоизоляции пола

Они следующие:

1. Лаги подшиваются снизу досками толщиной 25 мм с шириной 100 или 150 мм. Обычно они устанавливаются плотно – стук-в-стук, но можно сэкономить и поставить их с промежутком от 40 до 60 см. Закреплять доску нужно поперек направления лаг, лучше саморезами.



   Картинка с сайта: skpomestie.ru

2. Поверх лаг и доски укладывается и закрепляется строительным степлером гидроизоляционная пленка-мембрана. Затем укладывается утеплитель. Толщина слоя зависит от господствующего климата. Как правило, она колеблется от 15 до 20 см. Утеплитель кладется в несколько слоев так, чтобы стыки между отдельными плитами перекрывались последующим слоем.



   Картинка с сайта: skpomestie.ru

3. Сверху все накрывается пароизоляционной пленкой. Поверх нее можно монтировать пол – черновой или сразу уже готовый. Материал зависит от предпочтений хозяев. Можно использовать листы фанеры, доски, плиты OSB.



   Картинка с сайта: skpomestie.ru

Важно! Паро- и гидроизоляция при монтаже укладываются с указанным в инструкции напуском – обычно это от 10 до 20 см. Утеплитель должен устанавливаться максимально плотно, без малейших щелей.

Этап 4. Монтаж стен

После обустройства пола очередь возводить стены. Для крепления можно использовать гвозди. Также допускается сборка с использованием металлических уголков.

На каркас идет обрезная доска толщиной 50 мм и шириной 150 или 200 мм. Выбор зависит от того, какой толщины у дома планируется делать стены. Доски должны быть сухими и ровными, без кручения, растрескивания и значительного изгиба.

Картинка с сайта: skpomestie.ru

Важно! Некоторые «мастера» утверждают, что на углах требуется установка бруса. Это не так. На стенах брус вообще не используется.

Чтобы руководство было более понятным, обустройство стен разобьем на несколько частей:

1. Сборка стены на полу с местами под окна и двери.
2. Установка и крепление стен в вертикальном положении.
3. Обвязка стен поверху, укрепление получившейся конструкции.

Сборка стены на полу с местами под окна и двери

Собирать стены удобнее всего на готовом полу. Пол ровный, поэтому работать над стеной будет удобно.

К тому же будет удобнее монтировать стену, достаточно будет ее только вертикально поднять. Если же монтаж производить на земле рядом с домом, то стену потребуется переносить и поднимать.

Стеновые конструкции в каркасном доме сложны. Из чего они состоят, хорошо видно на рисунке.

Картинка с сайта: skpomestie.ru

Полная отделка делается уже после закрепления конструкции в вертикальном положении. Сначала нужно собрать только каркас

Работа выполняется поэтапно:

1. Определяемся с высотой стоек каркаса. Если решили делать потолок, равный 3 м, то стойки нужно заготавливать по 285 см. 150 см – это толщина 3 досок по 50 мм: одна – внизу и 2 – вверху.



   Картинка с сайта: skpomestie.ru

2. Между стойками обычно расстояние делают таким, чтобы в промежуток плотно входил утеплитель. Если его ширина 60 см, то промежутки между досками делают 58 см. Проще сделать так – разметить опорную доску по 60 см – это будет место крепления центра стойки.



   Картинка с сайта: skpomestie.ru

3. Верхняя и нижняя опорные доски укладываются на полу, размечаются, затем к ним прибиваются стойки. Используются гвозди 120–150 мм длиной. Также можно использовать дополнительно стальные уголки, закрепленные на саморезы.



   Картинка с сайта: skpomestie.ru

4. Нельзя забывать, что все стены меньше длины фундамента на свою толщину. Почему так происходит, видно на рисунке.



   Картинка с сайта: skpomestie.ru

5. Стандартная длина 5-сантиметровых досок – 6 м. Поэтому если стена дома планируется длиннее, то она собирается из нескольких одинаковых по размерам частей. Элементы сбиваются друг к другу гвоздями.
6. Чтобы конструкция была более жесткой, между стойками могут вставляться перемычки. Обычно достаточно 1–2 единиц на один промежуток. Часто они монтируются в месте стыка osb-плит. Также вместо перемычек могут использоваться наклонные укосины – они тоже усиливают жесткость. Если стены небольшой длины, то перемычки не нужны – прикрученные к каркасу листы фанеры или osb и так сделают конструкцию достаточно прочной.



   Картинка с сайта: skpomestie.ru

7. Особенности устройства проемов под двери и окна хорошо видны на иллюстрации.



   Картинка с сайта: skpomestie.ru

8. Вот так конструкция окна выглядит на практике с усилением проемов перемычками.



   Картинка с сайта: skpomestie.ru

Важно! Не забывайте, что сами доски тоже имеют толщину. При самостоятельной постройке нередко неопытные строители не учитывают этот нюанс, и длина стен оказывается больше, чем нужно.

Монтаж стен в вертикальное положение и установка на месте:

1. После сборки, каждая стена устанавливается на свое место. Чтобы она стояла крепко, ее нижняя обвязка крепится к полу. Также прибиваются подпорки, которые убираются, когда стены будут окончательно скреплены между собой.



   Картинка с сайта: skpomestie.ru

2. После первой поочередно устанавливаются остальные стены. Между собой они скрепляются на углах гвоздями. Также могут применяться шпильки. Особенности углового стыка хорошо видны на картинке – он заполняется утеплителем так же, как и стена. Именно поэтому не стоит использовать для формирования углов вертикально установленный брус.



   Картинка с сайта: skpomestie.ru

3. Чтобы стены не «гуляли», их временно закрепляют с помощью укосин – диагонально закрепленных распорок из тонкого бруса или доски.



   Картинка с сайта: skpomestie.ru

4. В процессе монтажа стен очень важно, чтобы они сами и их углы выставлялись точно по вертикали. Нужно учитывать то, что короткий отвес будет врать из-за неровностей досок. Поэтому лучше купить длинный – 1,5–2 м.

Важно! Обязательно нужно промерить не только длину и высоту стен, но и проверить их диагонали шнуром. В противном случае может получиться ситуация, что углы будут выставлены ровно, но стены окажутся искривлены.

Обвязка стен поверху

После того как все каркасы стен подняты в вертикальное положение, прикреплены к полу и сбиты между собой на углах, требуется провести верхнюю обвязку, которая усилит углы и соберет части вертикального каркаса в единую конструкцию. Еще одна важная функция обвязки – равномерное распределение нагрузки от второго этажа или кровли по всему периметру стен. На обвязку идут такие доски, как и использованные в каркасной конструкции, то есть 50 мм толщиной и 150 или 200 мм шириной.

Картинка с сайта: skpomestie.ru

По верху всего периметра стен прибивается гвоздями длиной 120–150 мм дополнительная доска с тем расчетом, чтобы перекрывались все стыки, находящиеся снизу. Напуск должен составлять не менее 25–30 см, но лучше – больше. Единственное исключение – это углы. Здесь напуск будет равняться толщине стены. На рисунке хорошо видно, как должны перехлестываться доски вертикальной обвязки на углу здания.

Картинка с сайта: skpomestie.ru

Последний этап усиления конструкции каркаса заключается в обшивке внешних стен плитами OSB или листами фанеры не тоньше 5 мм. Панели лучше всего не прибивать, а прикручивать на саморезы по дереву – так они будут держаться гораздо прочнее и жестче. Листы устанавливаются стык в стык, щели между ними должны быть минимальны, не более 1–3 мм.

Картинка с сайта: skpomestie.ru

Желательно в этих местах вставлять перемычки. Смысл в том, чтобы щели закрывались торцом доски. Это важно для усиления жесткости и лучше с точки зрения теплоизоляции дома.

Картинка с сайта: skpomestie.ru

Дом со стенами, полностью зашитыми плитами OSB, приобретает значительную жесткость. Теперь временные укосины и подпорки становятся не нужны, и их нужно снять, чтобы они не мешались под ногами.

Установка внутренних перегородок в каркасном доме

По конструкции перегородки, разделяющие помещения в здании, не имеют никаких отличий от внешних стен и делаются по тому же принципу. Но от них не требуется такая же прочность, поэтому толщина панелей делается меньше:

Картинка с сайта: skpomestie.ru

1. Достаточно толщины 50–100 мм. Какую именно выбрать величину, зависит от точки зрения хозяев дома и их требований к тишине в комнатах.
2. Требования, предъявляемые к изоляции, также менее строгие. Внутри помещений не требуется удерживать тепло, на первое место выдвигается снижение уровня звука. Поэтому в перегородках лучше использовать материалы с высокими шумоизолирующими свойствами. Обычно во внутренние стены закладываются плиты из базальтового волокна, имеющие высокие показатели снижения звуков.
3. Для перегородок не требуется использование гидро- и пароизоляции. Достаточно заложить утеплитель и обшить стену с обеих сторон листами фанеры или тонкой OSB.

Как видите – отличий перегородок от внешних стен немного, и они несущественные.

Этап 5. Возведение кровли

Технология строительства крыши для каркасного дома ничем существенным не отличается от подобных работ для здания из других материалов. Более того, по сравнению со строениями, сделанными из кирпича или пеноблока, она даже немного проще за счет того, что крепить лаги будет легче. Конструкции крыши просто прибиваются к лагам перекрытия, соединяясь со стенами в единую, очень прочную конструкцию.

Картинка с сайта: skpomestie.ru

В каркасном доме очень удобно вместо крыши сделать мансарду. Такая конструкция даже выгоднее обычной кровли, так как при практически тех же затратах хозяева получают полноценное жилое помещение, увеличивая полезную площадь дома.

Картинка с сайта: skpomestie.ru

Монтаж крыши в каркасном строении – вполне посильная работа для самостоятельного обустройства. Крыть ее можно любыми материалами: профлистом, металлочерепицей, ондулином, гибкой и керамической черепицей, шифером.

Но если кровля имеет сложную форму, или материал покрытия сложный, как, например, металлочерепица, то лучше пригласить профессионалов. Желательно также привлечь их для обустройства примыканий к трубам – начинающие кровельщики нередко делают ошибки, и во время дождя крыша начинает течь. Вода для каркасного дома – страшный враг, она может привести к загниванию деревянных конструкций. Поэтому при любой течи, даже малейшей, она должна быть немедленно устранена.

Важно! Крыша – отдельная тема, заслуживающая отдельной статьи. Видов кровли масса, все они имеют множество нюансов, которые нужно учитывать.

Этап 6. Особенности утепления в каркасном доме

Теплоизоляция в каркасном строении – важнейшая операция, без которой обойтись нельзя. Утепляются не только стены, но и пол, и потолок. Благодаря этому холод не будет иметь шанса выстудить помещения дома. Кроме того, качественная теплоизоляция позволит летом сделать дом прохладнее. Он не будет так быстро прогреваться. При установке кондиционера работать ему понадобится менее интенсивно, что будет способствовать экономии электроэнергии.

Нужно учитывать, что при подборе утеплителя имеют значение не только параметры самого материала, но и то, что применяться он будет в деревянной конструкции. Это ограничивает выбор, так как не все виды теплоизоляции подходят для дерева, некоторые использовать нельзя категорически, другие – не рекомендуется. Игнорирование этих правил приведет к ухудшению тепло- и звукоизоляции в доме, возможному загниванию древесины и другим негативным последствиям.

Краткие советы по самостоятельному монтажу утеплителя в каркасном доме:

1. Поверх наружной обшивки стен OSB-панелями или листами фанеры, натягиваются полосы пленочной гидроизолирующей мембраны. Установка производится в горизонтальном направлении, сначала натягивается нижняя полоса, затем с напуском 15–20 см все последующие. Крепится пленка скобами с помощью строительного степлера. При укладке нужно быть внимательным – пленка пропускает влагу только в одну сторону, поэтому нужно не ошибиться в том, какой стороной ее устанавливать.
2. Укладка утеплителя производится с внутренней стороны стен, из дома. Монтируется он в несколько слоев. Важно, чтобы стыки перекрывались следующим слоем, не оставалось щелей. В этом случае не останется мостиков холода, и стены не будут промерзать.
3. Технология для пола такая же – укладка производится в несколько слоев. Если нужна общая толщина в 100 мм, то лучше использовать 2 слоя по 50 мм, чем один в 100 мм.
4. Утепление потолка производится со стороны чердака. Предварительно снизу потолочных лаг натягивается и закрепляется пароизоляционная мембрана. Затем подшивается потолок. Для этого используются доски, листы фанеры или плиты OSB – все зависит от желания хозяина дома. Пароизоляция обязательна – она не даст накапливаться в утеплителе влаге из воздуха, поступающего из дома.
5. Закрывать сверху теплоизоляцию на чердаке не требуется. Чтобы не ходить по ней, на чердаке поверх лаг нужно проложить дорожки из досок. Если наступать на утеплитель, он будет уплотняться и хуже работать.

Надеемся, что наша пошаговая инструкция была полезной и поможет в строительстве собственного недорогого, но добротного и уютного дома.

Каркасный дом имеет целый ряд преимуществ, но есть и некоторые недостатки, с которыми необходимо предварительно ознакомиться.

Плюсами такого строения являются:

К недостаткам каркасного дома относятся:

Пошаговая инструкция по строительству каркасного дома

Шаг 1. Подготовительные работы

Прежде всего необходимо расчистить место под строительство. Для этого убирается весь мусор и растительность, участок выравнивается. Важно также подготовить пространство для въезда и разворота техники.

После этого проводится разметка. Имеющийся план строения переносится на участок при помощи вбитых колышков, на которые натягивается веревка. Она будет показывать расположение всех внешних и внутренних стен. Углы между будущими стенами должны быть строго 90 градусов, иначе здание будет неустойчивым.

Шаг 2. Закладка фундамента для каркасного дома

Чтобы правильно заложить фундамент, нужно соблюдать следующие условия: определить тип грунта на участке, примерный вес будущего дома, высоту пролегания грунтовых вод, снеговые и ветровые нагрузки.

Большим достоинством каркасного дома является то, что для него подойдет практически любой вид фундамента. Наиболее распространенными являются свайно-винтовой, плитный и мелкозаглубленный ленточный типы.

Свайно-винтовой фундамент используется наиболее часто, поскольку он достаточно простой и дешевый. Кроме того, его можно соорудить и собственными руками. Такой фундамент предполагает установку свай, которые завинчиваются глубоко внутрь. Он подходит практически для всех почв, кроме скалистых. Особенно свайно-винтовой фундамент эффективен для заболоченных грунтов, где другие виды фундамента требуют больших затрат, поскольку плотные породы грунта располагаются достаточно глубоко.

Плитный фундамент создается из арматуры и бетона. Получившаяся плита должна быть в высоту не менее 30 см. Она заглубляется в землю на 10-20 см. Такой фундамент, несмотря на повышенную стоимость, обладает рядом преимуществ: он более прочный и долговечный, его можно использовать в качестве основы для пола без затраты дополнительных средств.

Мелкозаглубленный ленточный фундамент представляет собой бетонную ленту высотой около 70 см, которая заглубляется в землю на глубину 10-40 см. В вырытой траншее создается песчаная «подушка», укладывается металлическая арматура и заливается бетон. Стоимость такого фундамента сравнительно небольшая, его можно создать собственными силами, но необходимо четко соблюдать технологию установки.

Шаг 3. Сооружение пола

В случае с бетонным полом плитный фундамент уже является основой. Когда установлен ленточный фундамент, требуются дополнительные работы по заливке бетонного пола. При этом используются легкие виды бетона, например, керамзитобетон.

Сооружение деревянного пола на свайно-винтовом фундаменте требует более сложных работ. Первоначально необходимо провести обвязку фундамента. Она выполняется с помощью бруса размером 150 на 150 мм или 150 на 200 мм. Обвязка нужна, чтобы придать фундаменту прочность, равномерно распределить нагрузку на него и создать опору для будущего пола.

Углы брусьев соединяются методом «в полдерева» (отрезается половина от толщины бруса) или «в полулапу» (брус срезается так, чтобы элементы соединения находились под углом друг к другу). После этого угол обвязки крепится к фундаменту при помощи болтов.

Следующим этапом после обвязки является монтаж лаг. Лаги (брусья соответствующей длины) крепятся к обвязке с помощью крепежных уголков и гвоздей на расстоянии около 60 см друг от друга. Такое расстояние необходимо, чтобы можно было разместить между лагами утеплитель пола.

Заключительные работы по сооружению пола связаны с гидроизоляцией и утеплением. Снизу к лагам с помощью саморезов крепится доска. На нее укладывается гидроизоляционное покрытие, а на него уже слой утеплителя толщиной 15-20 см. Поверх утеплителя натягивается пароизоляция, которая прикрывается фанерой или доской.

Шаг 4. Установка стен каркасного дома

Каркас дома собирается из досок размером 50 на 150 мм или 50 на 200 мм, которые крепятся между собой и с брусьями при помощи металлических уголков и гвоздей.

Стены собираются на уже готовом полу каркасного дома. Первоначально делается нижняя обвязка. Детали для стен заготавливаются заранее, а весь процесс чем-то напоминает сборку детского конструктора. Обычно собирают каждую стену в отдельности. Она состоит из вертикальных, верхних и нижних элементов, которые называются шаблонами. Сверху стены делается еще одна обвязка, необходимая для установки стропил кровли.

Укосы и раскосы. Эти элементы нужны для предания устойчивости стене. Укосы устанавливаются с внутренней стороны в том случае, когда стена будет обшиваться плитным материалом. В процессе такой обшивки укосы убираются. Если стена обшивается вагонкой, то следует устанавливать постоянные раскосы. Они крепятся на каждую пару стоек по 2 сверху и снизу.

Углы. Они играют крайне важную роль в каркасе дома, поскольку на них приходится большая нагрузка. Поэтому их принято собирать из нескольких досок, чтобы увеличить прочность конструкции. Обычно в углу устанавливают две стойки, а образовавшееся пространство заполняется теплоизолятором.

Простенки (внутренние перегородки). Собираются также как и внешние стены, из отдельных шаблонов, после чего устанавливаются целиком в конструкцию дома. Поскольку внутренние перегородки не несут особой нагрузки, они изготавливаются из облегченных досок. Утеплитель внутри стен выполняет функцию не столько теплоизоляции, сколько звукопоглощения.

Верхняя обвязка. После установки стен сверху по всему периметру прибивается доска до 150 мм толщиной. Это делается для крепкого сцепления углов, объединения всех элементов каркасных стен в единое целое и для распределения нагрузки. Чтобы еще больше усилить конструкцию дома, используется фанера или OSB-плиты, которые прибиваются к каркасу по всей поверхности дома.

Картинка с сайта: www.kp.ru

Шаг 5. Строительство крыши каркасного дома

Крыша каркасного дома мало чем отличается от крыш каменных и бетонных домов, а ее крепеж к стенам легче осуществить.

Прежде всего, следует определиться с типом конструкции крыши. Чаще всего выбирают двускатную или мансардную кровлю. Если дом возводится собственными руками, то лучше остановиться на первом варианте, так как он проще.

Угол уклона скатов кровли должен быть в пределах 30-45 градусов, что обеспечивает наилучший способ стекания воды и талого снега. Каркас кровли образует совокупность стропил, которые опираются на обвязочные балки. Следует детально рассчитать необходимое количество стропил, их сечение и длину, способ крепления и шаг установки. Сверху на стропильную конструкцию монтируется обрешетка из сухой доски – основа для монтажа утеплителя и кровельного материала.

Картинка с сайта: www.kp.ru

Шаг 6. Утепление

В каркасном доме утеплять следует все: стены, пол, потолок. В качестве утеплителя чаще всего используется минеральная вата, базальтовая вата, пенопласт и пенополистирол. При выборе утеплителя нужно учитывать особенности дерева, с которыми он будет сочетаться наилучшим образом.

Сам процесс утепления осуществляется следующим образом. Снаружи, поверх OSB-плит натягивается специальная гидроизолирующая мембрана. Внутри дома утеплитель укладывается между стоек с напуском на стык предыдущего. Количество утеплителя зависит от климатических условий и толщины стен.

Пол утепляется аналогичным способом. Потолок лучше начинать утеплять с чердака. Пароизоляционная пленка крепится снизу на потолочные балки и подшивается фанерой или доской. После того, как утеплитель уложен, поверх него натягивается пароизоляционная пленка, предохраняющая от влаги изнутри дома. Следом крепятся листы фанеры или OSB-плиты, поверх которых осуществляется окончательная внутренняя отделка.

Шаг 7. Внутренняя и внешняя отделка

Заключительным этапом строительства каркасного дома является внутренняя и внешняя отделка. Внутренняя отделка может быть выполнена с помощью следующих материалов: вагонка, OSP-плита (с дальнейшей штукатуркой стен), гипсокартон либо гипсоволокно (с последующей покраской стен или наклейкой обоев).

Очередность отделочных работ такова:

Внешняя отделка может быть с вентилируемым фасадом или без него. Чаще всего выбирают вентилируемый фасад, что позволяет создать дополнительное пространство для утепления дома. Материалы для внешней отделки весьма разнообразны: имитация бруса, деревянные панели, пластиковый и металлический сайдинг, фасадная плитка и термопанели.

Советы экспертов

1. В процессе закладки фундамента лучше использовать сваи, которые имеют расширенную «пятку». Такая конструкция свай в несколько раз увеличивает несущую способность фундамента. Кроме того, данная конструкция будет эффективно противодействовать вспучиванию почвы.
2. Для закрепления обвязочного бруса следует заранее заготовить специальные шпильки, которые будут соединять основание дома с фундаментом. Чем чаще установлены эти шпильки, тем прочнее будет конструкция каркасного дома.
3. Для обвязки можно применять брус размером 150 мм на 100 мм, однако его стоимость достаточно велика. Лучше использовать несколько досок меньшей толщины, соединенных вместе, что значительно увеличит прочность обвязки.
4. В том случае, если лаги очень большой длины, то используется поперечная балка, на которую прибивают перемычки для увеличения прочности конструкции.
5. Чтобы уменьшить расходы на постройку каркасного дома и одновременно существенно увеличить его прочность, можно применить технологию сборных стоек, когда каждая стойка монтируется из двух досок, скрепляемых гвоздями.

Популярные вопросы и ответы

Картинка с сайта: znaet.petrovich.ru

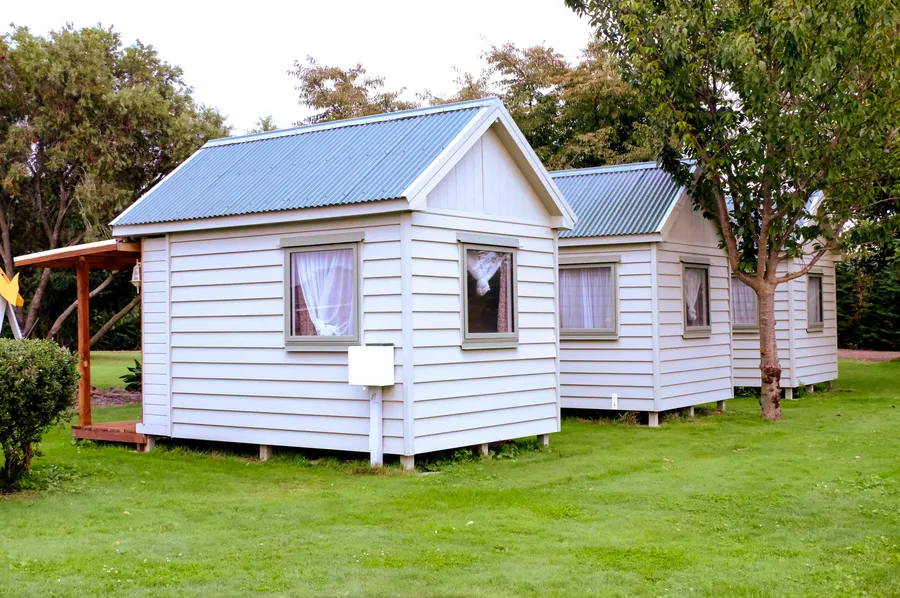

Столбчатый фундамент подходит для большинства дачных построек — каркасного дома, хозблока, гаража, веранды или бани. Разбираемся в особенностях конструкции столбчатого фундамента и рассказываем, как его сделать.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Что такое столбчатый фундамент

Столбчатый фундамент — это система опор в виде столбиков, на которые ставят сооружение. Он подходит для легких построек (например, для летнего домика из тонкого бруса), но не годится для домов с толстыми стенами и в несколько этажей.

Столбчатый фундамент решает две задачи:

• образует ровное горизонтальное основание под постройку
• приподнимает постройку над землей, благодаря чему влага из грунта не проникает в конструкцию сооружения и не разрушает ее

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Столбчатые фундаменты можно использовать только на ровных горизонтальных участках (без уклона). Все столбы должны стоять с одинаковым заглублением, иначе при промерзании грунта они могут накрениться или неравномерно подняться. Причем такие подвижки возможны каждую весну.

Картинка с сайта: znaet.petrovich.ru

Артем Ершов

Пучинистость грунта напрямую зависит от количества в нем влаги. Сухой грунт не вспучивается, потому что в нем нет воды, которая при замерзании превращается в лед и расширяется. Если грунт сырой, то помимо фундамента нужно сделать вокруг постройки дренаж, а саму постройку окружить отмосткой и оборудовать водостоками — они будут собирать дождевую воду с крыши и отводить ее в сторону. Благодаря этому в грунте вокруг дома влаги станет гораздо меньше и вспучивание тоже уменьшится.

Особенности конструкции

Фундаментные столбы устанавливают под углы строения, под места пересечения внутренних стен, а также в промежуточных точках с таким расчетом, чтобы расстояние между столбами было около 1,5–2 м. Для самых легких построек (хозблоков или сараев) расстояние можно увеличить до 3 м.

Сверху на столбы кладут балки перекрытия или устанавливают ростверк. Чтобы защитить конструкцию постройки от поднимающейся по столбам влаги, между балками и столбами кладут прокладки из рубероида или другого водонепроницаемого листового материала. При этом балки со столбами никак не скрепляют — они свободно лежат на верхнем торце столбов.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

По величине погружения в грунт столбчатый фундамент может быть:

• незаглубленным — столбы устанавливают непосредственно на поверхности земли
• мелкозаглубленным — на 0,2–0,5 м

Выбор зависит от грунта и толщины плодородного слоя. Если на участке песок или глина, можно ставить незаглубленный фундамент. Если почва рыхлая и нужно снимать плодородный слой, то столбы заглубляют на его величину.

Благодаря такому расположению столбов силы морозного пучения почти не действуют на них с боков — только снизу. Эти силы уравновешиваются весом постройки, который направлен вниз. В результате при промерзании грунта фундамент остается стабильным.

Столбчатый фундамент может выглядеть как свайный, но последний работает по-другому. Чтобы не допустить подвижек основания при морозном пучении грунта, сваи заглубляют на 1,5–1,7 м и больше. Благодаря этому они передают вес сооружения на грунт ниже глубины промерзания, а там пучения нет.

Плюсы и минусы

Главное достоинство столбчатого фундамента — простота монтажа с минимальным объемом земляных работ. Чтобы в одиночку своими руками сделать столбчатый фундамент под небольшую постройку, вам понадобится всего 1–2 дня. По сравнению с другими видами фундаментов для столбчатого нужно меньше всего материалов. Кроме того, его можно устанавливать на большинстве типов грунта.

Минусы столбчатого фундамента:

• можно использовать только на ровных горизонтальных участках
• невысокая несущая способность (подходит только для легких одноэтажных построек, например для летнего домика)
• в доме на таком фундаменте нельзя оборудовать подвал или подпол

Виды столбчатого фундамента

Для столбов можно использовать разные материалы:

• брус или бревна
• кирпич, фундаментные или стеновые блоки
• бетон
• бетон с бутовым камнем

Деревянный столбчатый фундамент

Из бруса или бревен нарезают столбы длиной 30–50 см и устанавливают их на торец. Это самый простой и дешевый вариант, но и срок службы у деревянного фундамента самый короткий: древесина во влажном грунте быстро сгнивает, и ее разрушают насекомые. Поэтому деревянный столбчатый фундамент используют под временные постройки — хозблоки, веранды или террасы.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Фундамент из дуба, осины или лиственницы служит в среднем в два раза дольше, чем из ели или сосны. Чтобы продлить срок службы деревянных столбов, их перед установкой защищают от влаги — пропитывают отработанным машинным маслом, антисептиками или обжигают поверхность горелкой на глубину несколько миллиметров.

Сборный столбчатый фундамент

Столбы возводят из красного полнотелого кирпича, фундаментных или стеновых блоков. Кладку скрепляют цементно-песчаным раствором.

Это один из самых быстрых в возведении видов столбчатого фундамента. При этом он получается прочным — его можно использовать под каркасные дома, бани и другие постройки.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Монолитный железобетонный столбчатый фундамент

На подготовленном месте устанавливают опалубку в виде деревянного ящика без дна, который можно сделать из обрезков досок, а затем заливают ее бетоном. В ящик вертикально устанавливают несколько прутьев арматуры длиной на 20–30 см больше, чем предполагаемая высота столба. Затем заливают бетон. Когда бетон затвердеет, опалубку снимают, а на получившихся столбах возводят постройку.

Картинка с сайта: znaet.petrovich.ru

Источник: cobandon.blogspot.com

Бутобетонный столбчатый фундамент

Так же как и при возведении железобетонных столбов, на подготовленном месте устанавливают опалубку. Затем ее постепенно заполняют бетоном и бутовым камнем. Строительство продолжают после того, как раствор затвердеет и снимут опалубку.

Картинка с сайта: znaet.petrovich.ru

Столбчатый фундамент своими руками: инструкция

Расскажем, как сделать фундамент под хозблок из керамзитобетонных или бетонных блоков. Их размеры таковы, что из одного поставленного на торец блока получается столбик нужной высоты и сечения.

Что нужно для монтажа

Материалы:

• блоки
• песок или щебень

Инструменты:

• лопата
• рулетка
• карандаш
• строительный уровень и лазерный нивелир
• шнур

Подготовительный этап

Освободите площадку под постройку и сделайте разметку. Сначала обозначьте деревянными колышками углы сооружения: расстояние между ними измерьте с помощью рулетки. Проверьте, чтобы все диагонали были одинаковой длины с точностью до 1–2 см.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

С помощью лазерного нивелира сделайте на колышках карандашом или мелом отметки на высоте, на которой в дальнейшем вы будете устанавливать столбы. Затем по всему периметру натяните между колышками тонкий шнур на высоте отметок. Проверьте еще раз длины каждой из сторон и диагонали. Разделите периметр на равные отрезки по числу столбов — это будут места их установки.

Земляные работы

В тех местах, где будут установлены столбы, снимите при помощи лопаты верхний плодородный слой почвы. Затем выкопайте ямы, ширина которых на 30–35 см больше, чем размер керамзитобетонного блока. Для блока размером 19 х 19 см нужна яма примерно 40 х 40 см. На дно каждой ямы насыпьте слоем толщиной 10–20 см песок или мелкий щебень и утрамбуйте.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Установка опор

Установите в каждую ямку блок. Высоту блока выравнивайте по натянутому шнуру. При необходимости подсыпьте на дно ямы песок или щебень. Горизонталь верхней плоскости контролируйте с помощью строительного уровня. По шнуру проконтролируйте, чтобы столбы стояли вдоль одной линии, допускается отклонение в 1–2 см.

После установки всех столбов засыпьте ямы. Лучше всего использовать для этого песок: при замерзании он меньше вспучивается. Засыпайте его поэтапно, уплотняя каждый слой, прежде чем добавлять новую порцию. После того как все ямы засыпаны, уберите излишки грунта и выровняйте площадку.

Картинка с сайта: znaet.petrovich.ru

Источник: bestlandscapeideas.com

Вырежьте из рубероида или другого водонепроницаемого материала гидроизоляционные прокладки размером на 3–5 см больше верхнего торца столбов. Закройте ими торцы. Столбчатый фундамент готов, и теперь можно приступать к возведению ростверка или сразу постройки (сараи, например, ставят без ростверков).

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Резюме

Столбчатый фундамент — простое и недорогое решение для летнего домика или хозяйственной постройки. Его можно использовать практически на любых грунтах при условии, что участок ровный. При уклоне рельефа столбчатый фундамент может под действием сил морозного пучения покоситься.

Глубину столбчатого фундамента делают минимальной: столбы ставят на поверхность земли, предварительно сняв плодородный слой. Столбы можно делать из кирпича, строительных блоков или бетона. Со строительством способен справиться один человек.
