54 страницы подробных инструкций и пользовательских руководств по эксплуатации на русском

Навигационные устройства серии eTrex HC Руководство пользователя



Г

лаВные

страницы

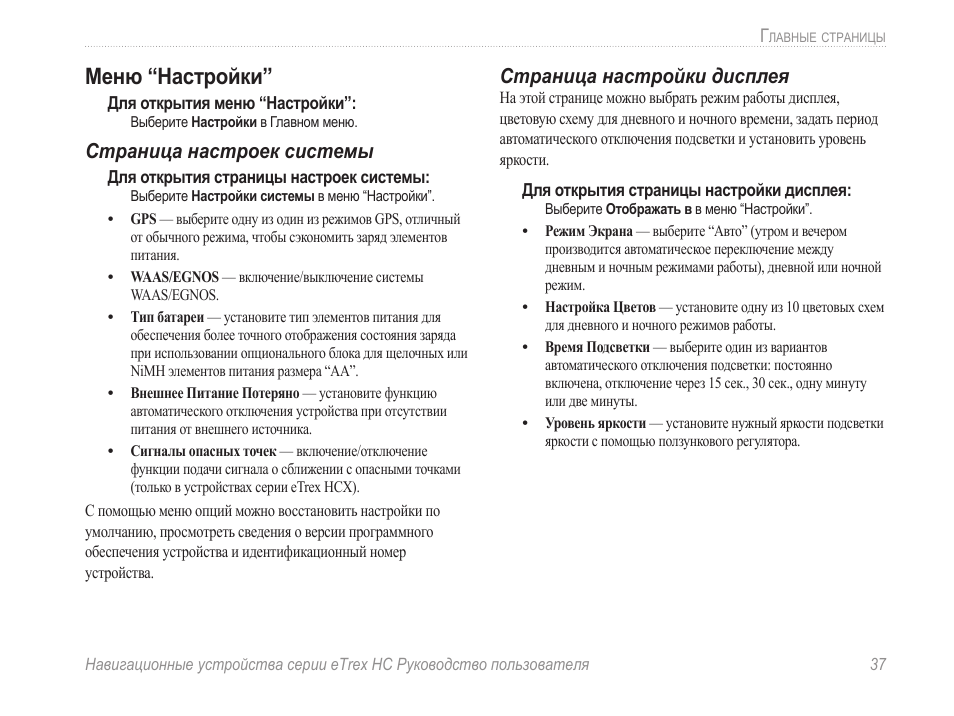

Меню “Настройки”

Для открытия меню “Настройки”:

Выберите

Настройки в Главном меню.

Страница настроек системы

Для открытия страницы настроек системы:

Выберите

Настройки системы в меню “Настройки”.

GPS — выберите одну из один из режимов GPS, отличный

от обычного режима, чтобы сэкономить заряд элементов

питания.
WAAS/EGNOS — включение/выключение системы

WAAS/EGNOS.
Тип батареи — установите тип элементов питания для

обеспечения более точного отображения состояния заряда

при использовании опционального блока для щелочных или

NiMH элементов питания размера “AA”.
Внешнее Питание Потеряно — установите функцию

автоматического отключения устройства при отсутствии

питания от внешнего источника.
Сигналы опасных точек — включение/отключение

функции подачи сигнала о сближении с опасными точками

(только в устройствах серии eTrex HCX).

С помощью меню опций можно восстановить настройки по

умолчанию, просмотреть сведения о версии программного

обеспечения устройства и идентификационный номер

устройства.

•

•

•

•

•

Страница настройки дисплея

На этой странице можно выбрать режим работы дисплея,

цветовую схему для дневного и ночного времени, задать период

автоматического отключения подсветки и установить уровень

яркости.

Для открытия страницы настройки дисплея:

Выберите

Отображать в в меню “Настройки”.

Режим Экрана — выберите “Авто” (утром и вечером

производится автоматическое переключение между

дневным и ночным режимами работы), дневной или ночной

режим.
Настройка Цветов — установите одну из 10 цветовых схем

для дневного и ночного режимов работы.
Время Подсветки — выберите один из вариантов

автоматического отключения подсветки: постоянно

включена, отключение через 15 сек., 30 сек., одну минуту

или две минуты.
Уровень яркости — установите нужный яркости подсветки

яркости с помощью ползункового регулятора.

•

•

•

•

Страница настройки интерфейса, Страница настройки звуковых сигналов, Настройка последовательности страниц

Страница 42 Чат поддержки

• Изображение
• Текст



Навигационные устройства серии eTrex HC Руководство пользователя

Г

лаВные

страницы

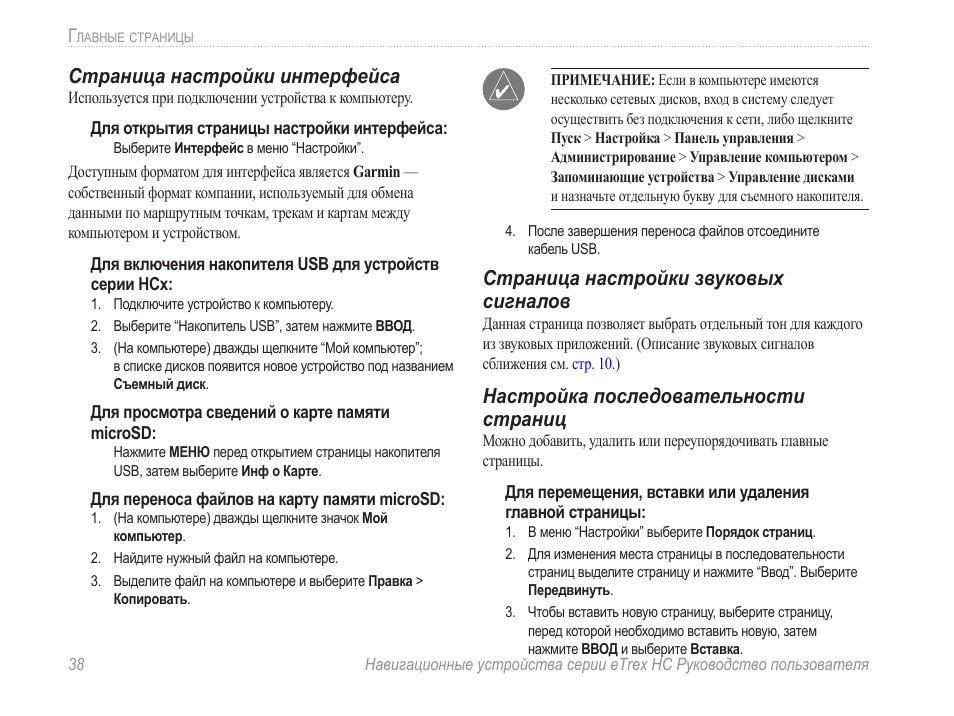

Страница настройки интерфейса

Используется при подключении устройства к компьютеру.

Для открытия страницы настройки интерфейса:

Выберите

Интерфейс в меню “Настройки”.

Доступным форматом для интерфейса является Garmin —

собственный формат компании, используемый для обмена

данными по маршрутным точкам, трекам и картам между

компьютером и устройством.

Для включения накопителя USB для устройств

серии HCx:

1. Подключите устройство к компьютеру.
2. Выберите “Накопитель USB”, затем нажмите

ВВОД.

3. (На компьютере) дважды щелкните “Мой компьютер”;

в списке дисков появится новое устройство под названием

Съемный диск.

Для просмотра сведений о карте памяти

microSD:

Нажмите

МЕНЮ перед открытием страницы накопителя

USB, затем выберите

Инф о Карте.

Для переноса файлов на карту памяти microSD:

1. (На компьютере) дважды щелкните значок

Мой

компьютер.

2. Найдите нужный файл на компьютере.
3. Выделите файл на компьютере и выберите

Правка >

Копировать.

ПРИМЕчАНИЕ: Если в компьютере имеются

несколько сетевых дисков, вход в систему следует

осуществить без подключения к сети, либо щелкните

Пуск > Настройка > Панель управления >

Администрирование > Управление компьютером >

Запоминающие устройства > Управление дисками

и назначьте отдельную букву для съемного накопителя.

4. После завершения переноса файлов отсоедините

кабель USB.

Страница настройки звуковых

сигналов

Данная страница позволяет выбрать отдельный тон для каждого

из звуковых приложений. (Описание звуковых сигналов

сближения см.

стр. 10

.)

Настройка последовательности

страниц

Можно добавить, удалить или переупорядочивать главные

страницы.

Для перемещения, вставки или удаления

главной страницы:

1. В меню “Настройки” выберите

Порядок страниц.

2. Для изменения места страницы в последовательности

страниц выделите страницу и нажмите “Ввод”. Выберите

Передвинуть.

3. Чтобы вставить новую страницу, выберите страницу,

перед которой необходимо вставить новую, затем

нажмите

ВВОД и выберите Вставка.

Навигационные устройства серии eTrex HC Руководство пользователя



Г

лаВные

страницы

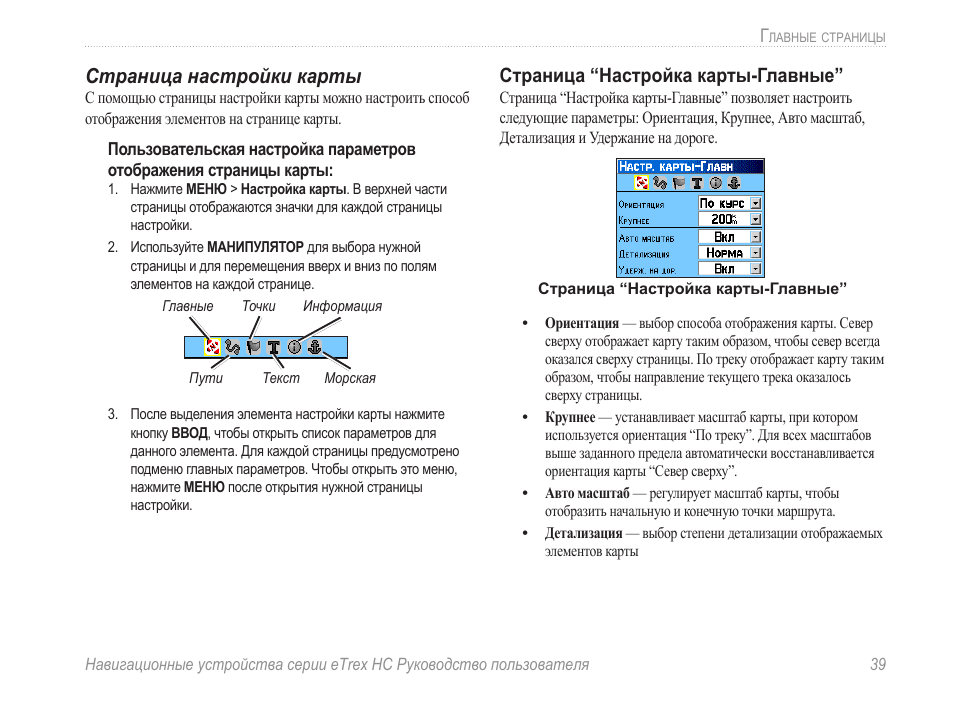

Страница настройки карты

С помощью страницы настройки карты можно настроить способ

отображения элементов на странице карты.

Пользовательская настройка параметров

отображения страницы карты:

1. Нажмите

МЕНЮ > Настройка карты. В верхней части

страницы отображаются значки для каждой страницы

настройки.

2. Используйте

МАНИПУЛЯТОР для выбора нужной

страницы и для перемещения вверх и вниз по полям

элементов на каждой странице.

Главные

Пути

Точки

Текст

Информация

Морская

3. После выделения элемента настройки карты нажмите

кнопку

ВВОД, чтобы открыть список параметров для

данного элемента. Для каждой страницы предусмотрено

подменю главных параметров. Чтобы открыть это меню,

нажмите

МЕНЮ после открытия нужной страницы

настройки.

Страница “Настройка карты-Главные”

Страница “Настройка карты-Главные” позволяет настроить

следующие параметры: Ориентация, Крупнее, Авто масштаб,

Детализация и Удержание на дороге.

Страница “Настройка карты-Главные”

Ориентация — выбор способа отображения карты. Север

сверху отображает карту таким образом, чтобы север всегда

оказался сверху страницы. По треку отображает карту таким

образом, чтобы направление текущего трека оказалось

сверху страницы.
Крупнее — устанавливает масштаб карты, при котором

используется ориентация “По треку”. Для всех масштабов

выше заданного предела автоматически восстанавливается

ориентация карты “Север сверху”.
Авто масштаб — регулирует масштаб карты, чтобы

отобразить начальную и конечную точки маршрута.
Детализация — выбор степени детализации отображаемых

элементов карты

•

•

•

•

0

Навигационные устройства серии eTrex HC Руководство пользователя

Г

лаВные

страницы

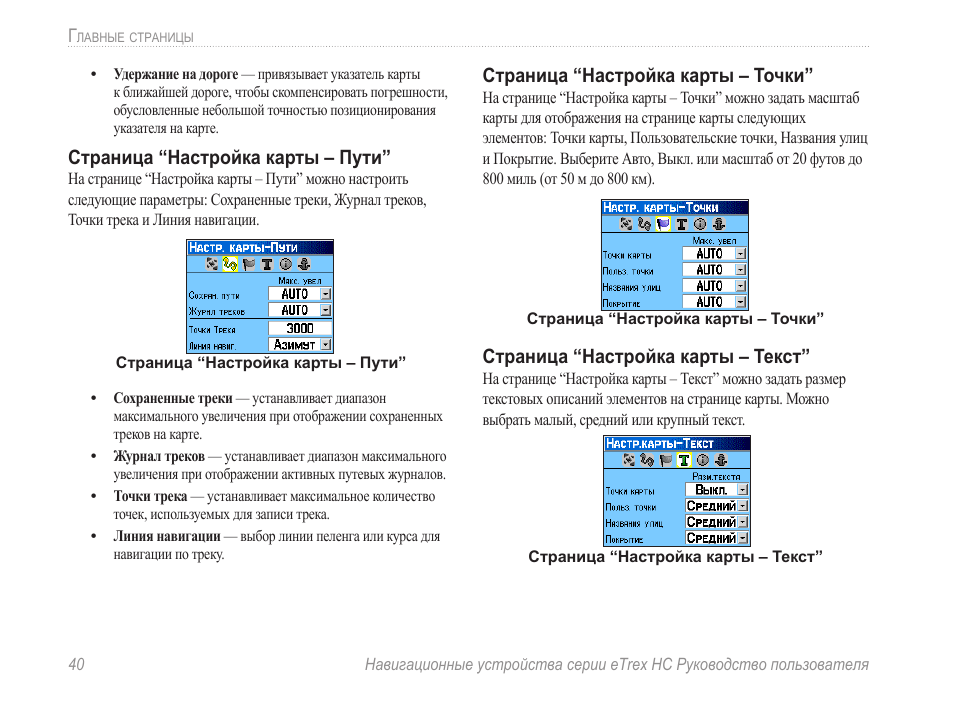

Удержание на дороге — привязывает указатель карты

к ближайшей дороге, чтобы скомпенсировать погрешности,

обусловленные небольшой точностью позиционирования

указателя на карте.

Страница “Настройка карты – Пути”

На странице “Настройка карты – Пути” можно настроить

следующие параметры: Сохраненные треки, Журнал треков,

Точки трека и Линия навигации.

Страница “Настройка карты – Пути”

Сохраненные треки — устанавливает диапазон

максимального увеличения при отображении сохраненных

треков на карте.
Журнал треков — устанавливает диапазон максимального

увеличения при отображении активных путевых журналов.
Точки трека — устанавливает максимальное количество

точек, используемых для записи трека.
Линия навигации — выбор линии пеленга или курса для

навигации по треку.

•

•

•

•

•

Страница “Настройка карты – Точки”

На странице “Настройка карты – Точки” можно задать масштаб

карты для отображения на странице карты следующих

элементов: Точки карты, Пользовательские точки, Названия улиц

и Покрытие. Выберите Авто, Выкл. или масштаб от 20 футов до

800 миль (от 50 м до 800 км).

Страница “Настройка карты – Точки”

Страница “Настройка карты – Текст”

На странице “Настройка карты – Текст” можно задать размер

текстовых описаний элементов на странице карты. Можно

выбрать малый, средний или крупный текст.

Страница “Настройка карты – Текст”

Навигационные устройства серии eTrex HC Руководство пользователя



Г

лаВные

страницы

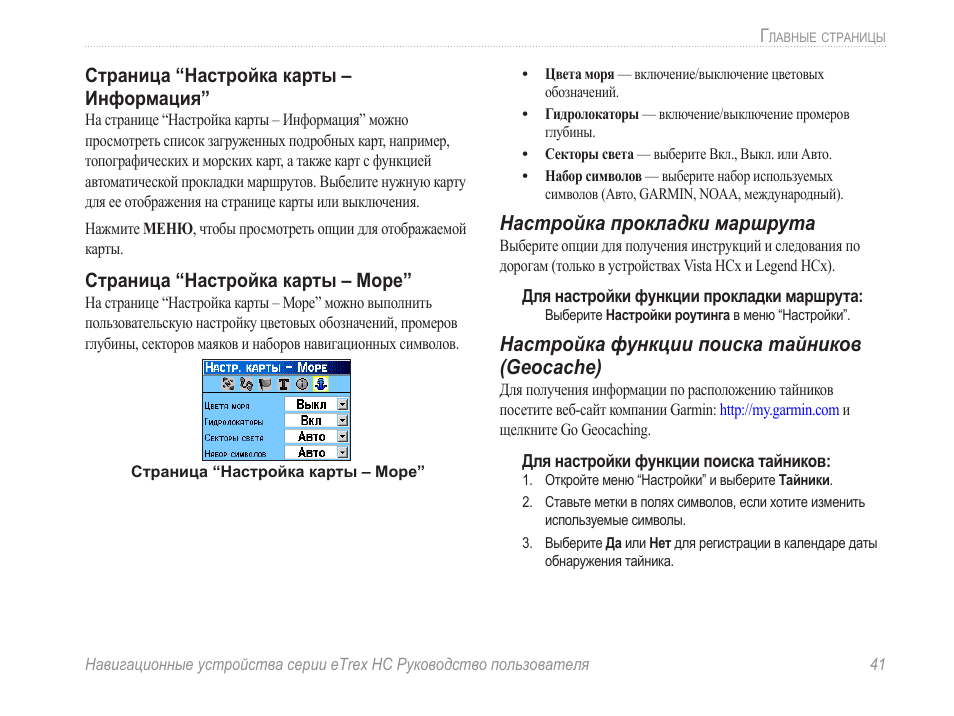

Страница “Настройка карты –

Информация”

На странице “Настройка карты – Информация” можно

просмотреть список загруженных подробных карт, например,

топографических и морских карт, а также карт с функцией

автоматической прокладки маршрутов. Выбелите нужную карту

для ее отображения на странице карты или выключения.
Нажмите МЕНЮ, чтобы просмотреть опции для отображаемой

карты.

Страница “Настройка карты – Море”

На странице “Настройка карты – Море” можно выполнить

пользовательскую настройку цветовых обозначений, промеров

глубины, секторов маяков и наборов навигационных символов.

Страница “Настройка карты – Море”

Цвета моря — включение/выключение цветовых

обозначений.
Гидролокаторы — включение/выключение промеров

глубины.
Секторы света — выберите Вкл., Выкл. или Авто.
Набор символов — выберите набор используемых

символов (Авто, GARMIN, NOAA, международный).

Настройка прокладки маршрута

Выберите опции для получения инструкций и следования по

дорогам (только в устройствах Vista HCx и Legend HCx).

Для настройки функции прокладки маршрута:

Выберите

Настройки роутинга в меню “Настройки”.

Настройка функции поиска тайников

(Geocache)

Для получения информации по расположению тайников

посетите веб-сайт компании Garmin:

http://my.garmin.com

и

щелкните Go Geocaching.

Для настройки функции поиска тайников:

1. Откройте меню “Настройки” и выберите

Тайники.

2. Ставьте метки в полях символов, если хотите изменить

используемые символы.

3. Выберите

Да или Нет для регистрации в календаре даты

обнаружения тайника.

•

•

•
•

42

Навигационные устройства серии eTrex HC Руководство пользователя

Г

лаВные

страницы

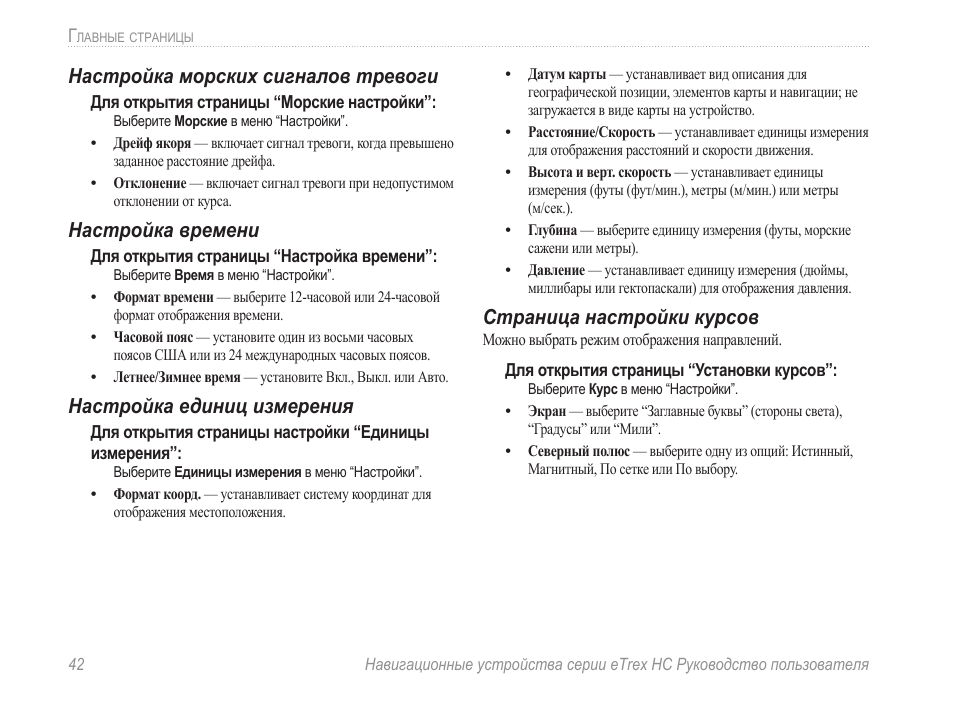

Настройка морских сигналов тревоги

Для открытия страницы “Морские настройки”:

Выберите

Морские в меню “Настройки”.

Дрейф якоря — включает сигнал тревоги, когда превышено

заданное расстояние дрейфа.
Отклонение — включает сигнал тревоги при недопустимом

отклонении от курса.

Настройка времени

Для открытия страницы “Настройка времени”:

Выберите

Время в меню “Настройки”.

Формат времени — выберите 12-часовой или 24-часовой

формат отображения времени.
часовой пояс — установите один из восьми часовых

поясов США или из 24 международных часовых поясов.
Летнее/Зимнее время — установите Вкл., Выкл. или Авто.

Настройка единиц измерения

Для открытия страницы настройки “Единицы

измерения”:

Выберите

Единицы измерения в меню “Настройки”.

Формат коорд. — устанавливает систему координат для

отображения местоположения.

•

•

•

•

•

•

Датум карты — устанавливает вид описания для

географической позиции, элементов карты и навигации; не

загружается в виде карты на устройство.
Расстояние/Скорость — устанавливает единицы измерения

для отображения расстояний и скорости движения.
Высота и верт. скорость — устанавливает единицы

измерения (футы (фут/мин.), метры (м/мин.) или метры

(м/сек.).
Глубина — выберите единицу измерения (футы, морские

сажени или метры).
Давление — устанавливает единицу измерения (дюймы,

миллибары или гектопаскали) для отображения давления.

Страница настройки курсов

Можно выбрать режим отображения направлений.

Для открытия страницы “Установки курсов”:

Выберите

Курс в меню “Настройки”.

Экран — выберите “Заглавные буквы” (стороны света),

“Градусы” или “Мили”.
Северный полюс — выберите одну из опций: Истинный,

Магнитный, По сетке или По выбору.

•

•

•

•

•

•

•

Навигационные устройства серии eTrex HC Руководство пользователя



Г

лаВные

страницы

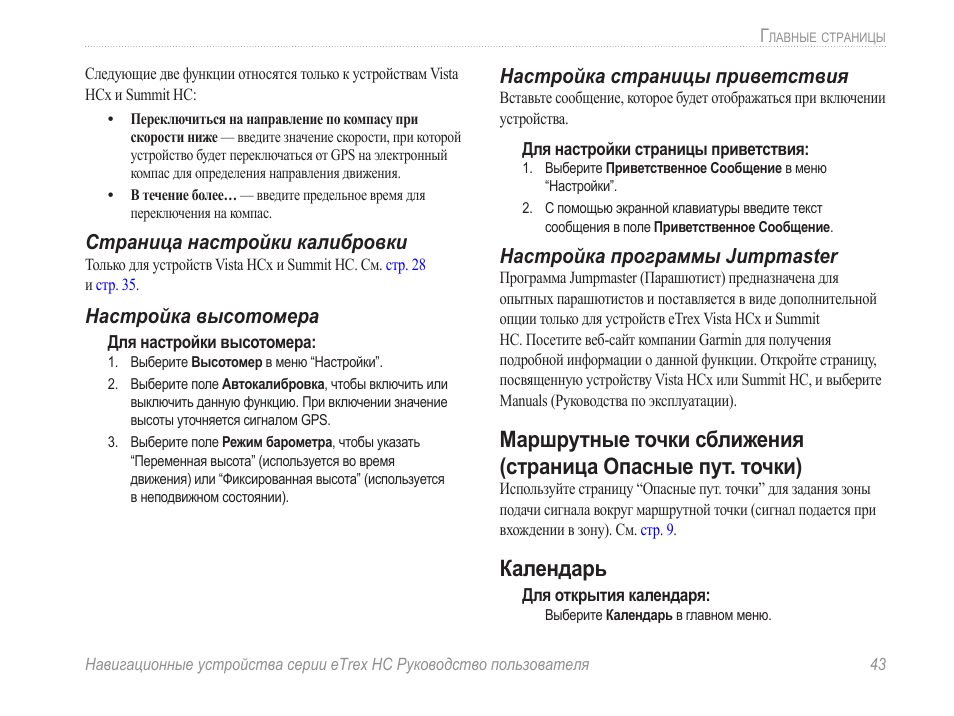

Следующие две функции относятся только к устройствам Vista

HCx и Summit HC:

Переключиться на направление по компасу при

скорости ниже — введите значение скорости, при которой

устройство будет переключаться от GPS на электронный

компас для определения направления движения.
В течение более… — введите предельное время для

переключения на компас.

Страница настройки калибровки

Только для устройств Vista HCx и Summit HC. См.

стр. 28

и

стр. 35

.

Настройка высотомера

Для настройки высотомера:

1. Выберите

Высотомер в меню “Настройки”.

2. Выберите поле

Автокалибровка, чтобы включить или

выключить данную функцию. При включении значение

высоты уточняется сигналом GPS.

3. Выберите поле

Режим барометра, чтобы указать

“Переменная высота” (используется во время

движения) или “Фиксированная высота” (используется

в неподвижном состоянии).

•

•

Настройка страницы приветствия

Вставьте сообщение, которое будет отображаться при включении

устройства.

Для настройки страницы приветствия:

1. Выберите

Приветственное Сообщение в меню

“Настройки”.

2. С помощью экранной клавиатуры введите текст

сообщения в поле

Приветственное Сообщение.

Настройка программы Jumpmaster

Программа Jumpmaster (Парашютист) предназначена для

опытных парашютистов и поставляется в виде дополнительной

опции только для устройств eTrex Vista HCx и Summit

HC. Посетите веб-сайт компании Garmin для получения

подробной информации о данной функции. Откройте страницу,

посвященную устройству Vista HCx или Summit HC, и выберите

Manuals (Руководства по эксплуатации).

Маршрутные точки сближения

(страница Опасные пут. точки)

Используйте страницу “Опасные пут. точки” для задания зоны

подачи сигнала вокруг маршрутной точки (сигнал подается при

вхождении в зону). См.

стр. 9

.

Календарь

Для открытия календаря:

Выберите

Календарь в главном меню.

Калькулятор, Секундомер, Охота и рыбалка

Меню игр, Астрономические данные, Астрономические данные (страница солнце и луна) Чат поддержки

• Изображение
• Текст

44

Навигационные устройства серии eTrex HC Руководство пользователя

Г

лаВные

страницы

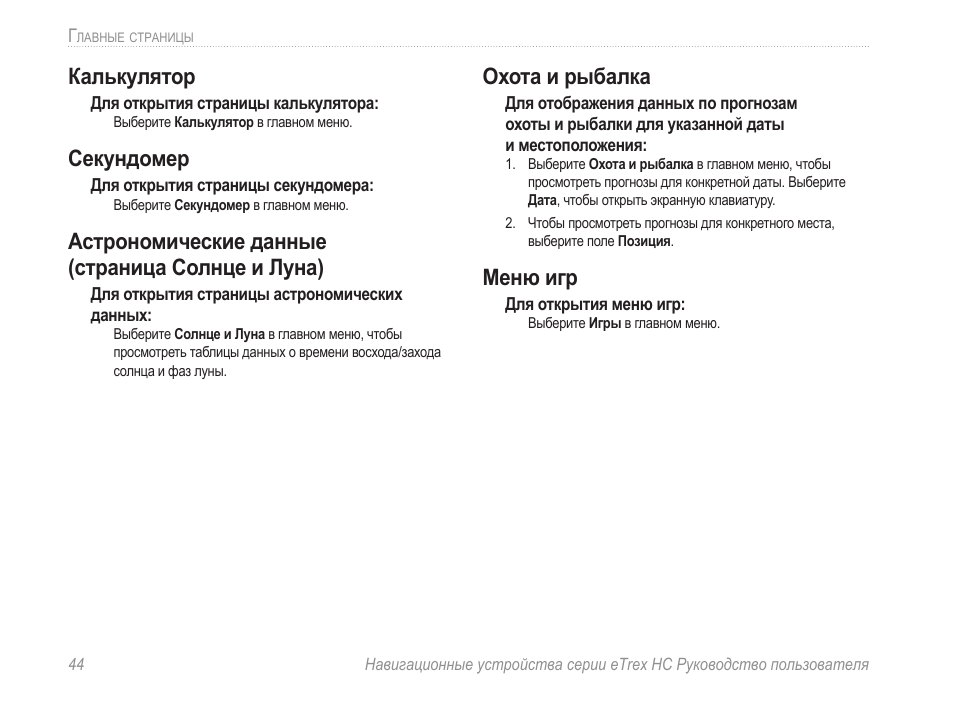

Калькулятор

Для открытия страницы калькулятора:

Выберите

Калькулятор в главном меню.

Секундомер

Для открытия страницы секундомера:

Выберите

Секундомер в главном меню.

Астрономические данные

(страница Солнце и Луна)

Для открытия страницы астрономических

данных:

Выберите

Солнце и Луна в главном меню, чтобы

просмотреть таблицы данных о времени восхода/захода

солнца и фаз луны.

Охота и рыбалка

Для отображения данных по прогнозам

охоты и рыбалки для указанной даты

и местоположения:

1. Выберите

Охота и рыбалка в главном меню, чтобы

просмотреть прогнозы для конкретной даты. Выберите

Дата, чтобы открыть экранную клавиатуру.

2. Чтобы просмотреть прогнозы для конкретного места,

выберите поле

Позиция.

Меню игр

Для открытия меню игр:

Выберите

Игры в главном меню.

Навигационные устройства серии eTrex HC Руководство пользователя

5

П

риложение

П

риложение

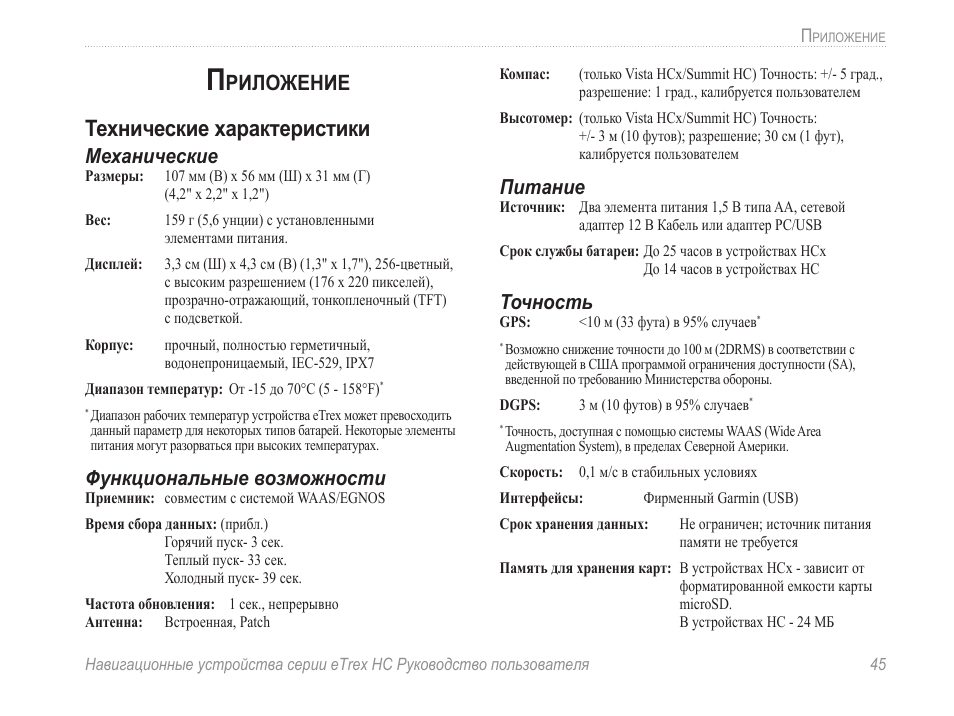

Технические характеристики

Механические

Размеры: 107 мм (В) x 56 мм (Ш) x 31 мм (Г)

(4,2″ x 2,2″ x 1,2″)

Вес:

159 г (5,6 унции) с установленными

элементами питания.

Дисплей: 3,3 см (Ш) x 4,3 см (В) (1,3″ x 1,7″), 256-цветный,

с высоким разрешением (176 x 220 пикселей),

прозрачно-отражающий, тонкопленочный (TFT)

с подсветкой.

Корпус:

прочный, полностью герметичный,

водонепроницаемый, IEC-529, IPX7

Диапазон температур: От -15 до 70°C (5 — 158°F)

*

*

Диапазон рабочих температур устройства eTrex может превосходить

данный параметр для некоторых типов батарей. Некоторые элементы

питания могут разорваться при высоких температурах.

Функциональные возможности

Приемник: совместим с системой WAAS/EGNOS
Время сбора данных: (прибл.)

Горячий пуск- 3 сек.

Теплый пуск- 33 сек.

Холодный пуск- 39 сек.

частота обновления: 1 сек., непрерывно

Антенна: Встроенная, Patch

Компас:

(только Vista HCx/Summit HC) Точность: +/- 5 град.,

разрешение: 1 град., калибруется пользователем

Высотомер: (только Vista HCx/Summit HC) Точность:

+/- 3 м (10 футов); разрешение; 30 см (1 фут),

калибруется пользователем

Питание

Источник: Два элемента питания 1,5 В типа AA, сетевой

адаптер 12 В Кабель или адаптер PC/USB

Срок службы батареи: До 25 часов в устройствах HCx

До 14 часов в устройствах HC

Точность

GPS:

<10 м (33 фута) в 95% случаев

*

*

Возможно снижение точности до 100 м (2DRMS) в соответствии с

действующей в США программой ограничения доступности (SA),

введенной по требованию Министерства обороны.

DGPS:

3 м (10 футов) в 95% случаев

*

*

Точность, доступная с помощью системы WAAS (Wide Area

Augmentation System), в пределах Северной Америки.

Скорость: 0,1 м/с в стабильных условиях
Интерфейсы:

Фирменный Garmin (USB)

Срок хранения данных:

Не ограничен; источник питания

памяти не требуется

Память для хранения карт: В устройствах HCx — зависит от

форматированной емкости карты

microSD.

В устройствах HC — 24 МБ

46

Навигационные устройства серии eTrex HC Руководство пользователя

П

риложение

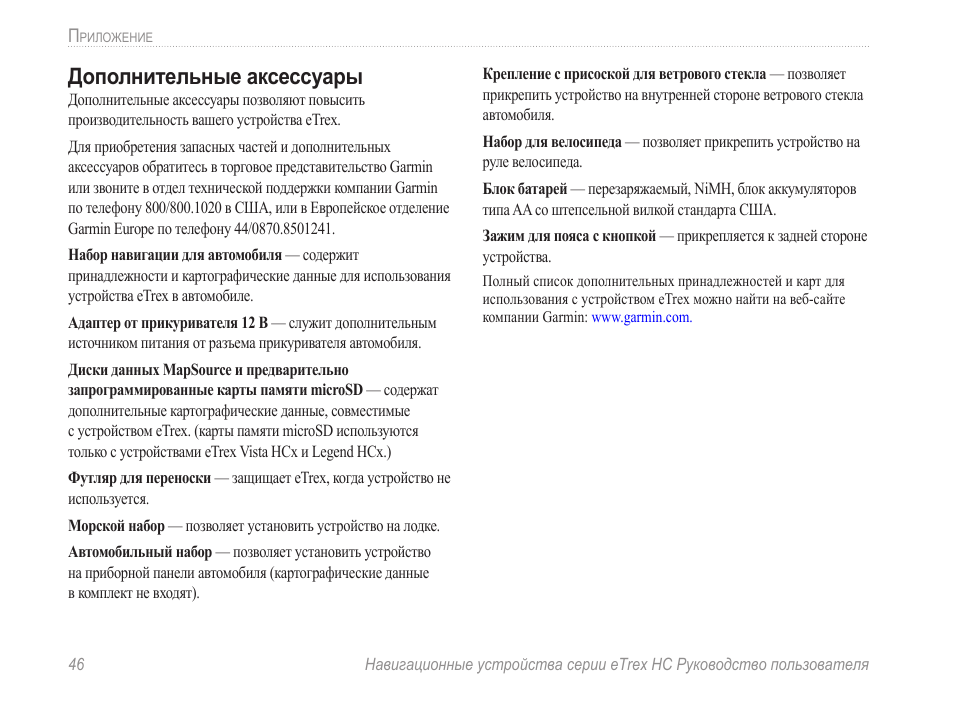

Дополнительные аксессуары

Дополнительные аксессуары позволяют повысить

производительность вашего устройства eTrex.
Для приобретения запасных частей и дополнительных

аксессуаров обратитесь в торговое представительство Garmin

или звоните в отдел технической поддержки компании Garmin

по телефону 800/800.1020 в США, или в Европейское отделение

Garmin Europe по телефону 44/0870.8501241.
Набор навигации для автомобиля — содержит

принадлежности и картографические данные для использования

устройства eTrex в автомобиле.
Адаптер от прикуривателя 12 В — служит дополнительным

источником питания от разъема прикуривателя автомобиля.
Диски данных MapSource и предварительно

запрограммированные карты памяти microSD — содержат

дополнительные картографические данные, совместимые

с устройством eTrex. (карты памяти microSD используются

только с устройствами eTrex Vista HCx и Legend HCx.)
Футляр для переноски — защищает eTrex, когда устройство не

используется.
Морской набор — позволяет установить устройство на лодке.
Автомобильный набор — позволяет установить устройство

на приборной панели автомобиля (картографические данные

в комплект не входят).

Крепление с присоской для ветрового стекла — позволяет

прикрепить устройство на внутренней стороне ветрового стекла

автомобиля.
Набор для велосипеда — позволяет прикрепить устройство на

руле велосипеда.
Блок батарей — перезаряжаемый, NiMH, блок аккумуляторов

типа AA со штепсельной вилкой стандарта США.
Зажим для пояса с кнопкой — прикрепляется к задней стороне

устройства.

Полный список дополнительных принадлежностей и карт для

использования с устройством eTrex можно найти на веб-сайте

компании Garmin:

www.garmin.com.

Нажмите на кнопку для помощи
