РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
БЕНЗИНОВЫЙ ГЕНЕРАТОР

GG1300/GG2700/GG2800/GG3300

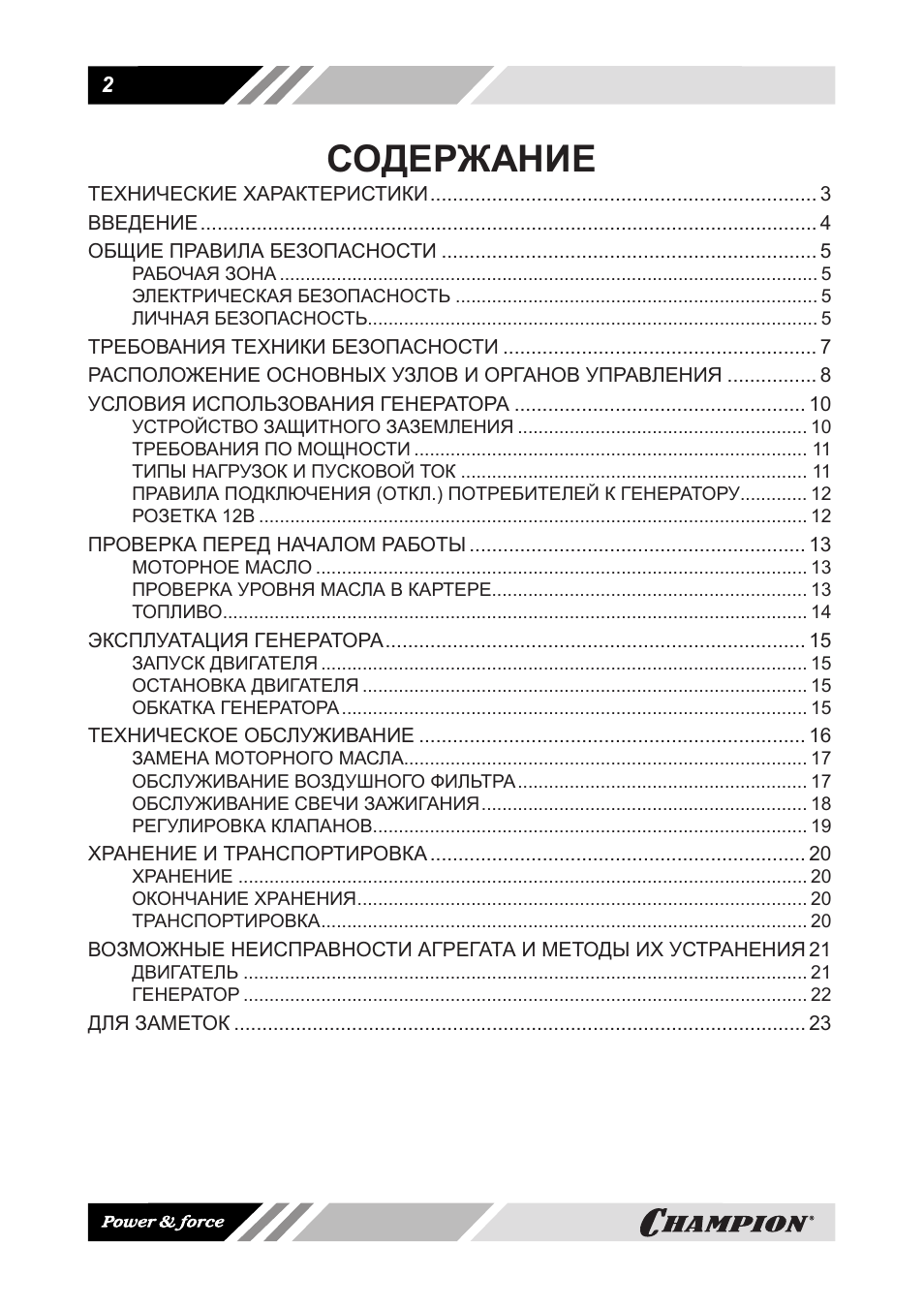

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………… 3
ВВЕДЕНИЕ ……………………………………………………………………………………………….. 4
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ …………………………………………………………. 5

РАБОЧАЯ ЗОНА ………………………………………………………………………………………….. 5

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ ……………………………………………………………. 5

ЛИЧНАЯ БЕЗОПАСНОСТЬ…………………………………………………………………………… 5

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ……………………………………………….. 7
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ ……………. 8
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ……………………………………………. 10

УСТРОЙСТВО ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ……………………………………………….. 10

ТРЕБОВАНИЯ ПО МОЩНОСТИ …………………………………………………………………. 11

ТИПЫ НАГРУЗОК И ПУСКОВОЙ ТОК …………………………………………………………. 11

ПРАВИЛА ПОДКЛЮЧЕНИЯ (ОТКЛ.) ПОТРЕБИТЕЛЕЙ К ГЕНЕРАТОРУ…………. 12

РОЗЕТКА 12В ……………………………………………………………………………………………. 12

ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ …………………………………………………… 13

МОТОРНОЕ МАСЛО ………………………………………………………………………………….. 13

ПРОВЕРКА УРОВНЯ МАСЛА В КАРТЕРЕ……………………………………………………. 13

ТОПЛИВО ………………………………………………………………………………………………….. 14

ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА ………………………………………………………………… 15

ЗАПУСК ДВИГАТЕЛЯ …………………………………………………………………………………. 15

ОСТАНОВКА ДВИГАТЕЛЯ ………………………………………………………………………….. 15

ОБКАТКА ГЕНЕРАТОРА ……………………………………………………………………………… 15

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ …………………………………………………………… 16

ЗАМЕНА МОТОРНОГО МАСЛА…………………………………………………………………… 17

ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА ……………………………………………….. 17

ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ ……………………………………………………… 18

РЕГУЛИРОВКА КЛАПАНОВ ………………………………………………………………………… 19

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА …………………………………………………………. 20

ХРАНЕНИЕ ……………………………………………………………………………………………….. 20

ОКОНЧАНИЕ ХРАНЕНИЯ …………………………………………………………………………… 20

ТРАНСПОРТИРОВКА …………………………………………………………………………………. 20

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АГРЕГАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ 21

ДВИГАТЕЛЬ ………………………………………………………………………………………………. 21

ГЕНЕРАТОР ………………………………………………………………………………………………. 22

ДЛЯ ЗАМЕТОК ………………………………………………………………………………………… 23

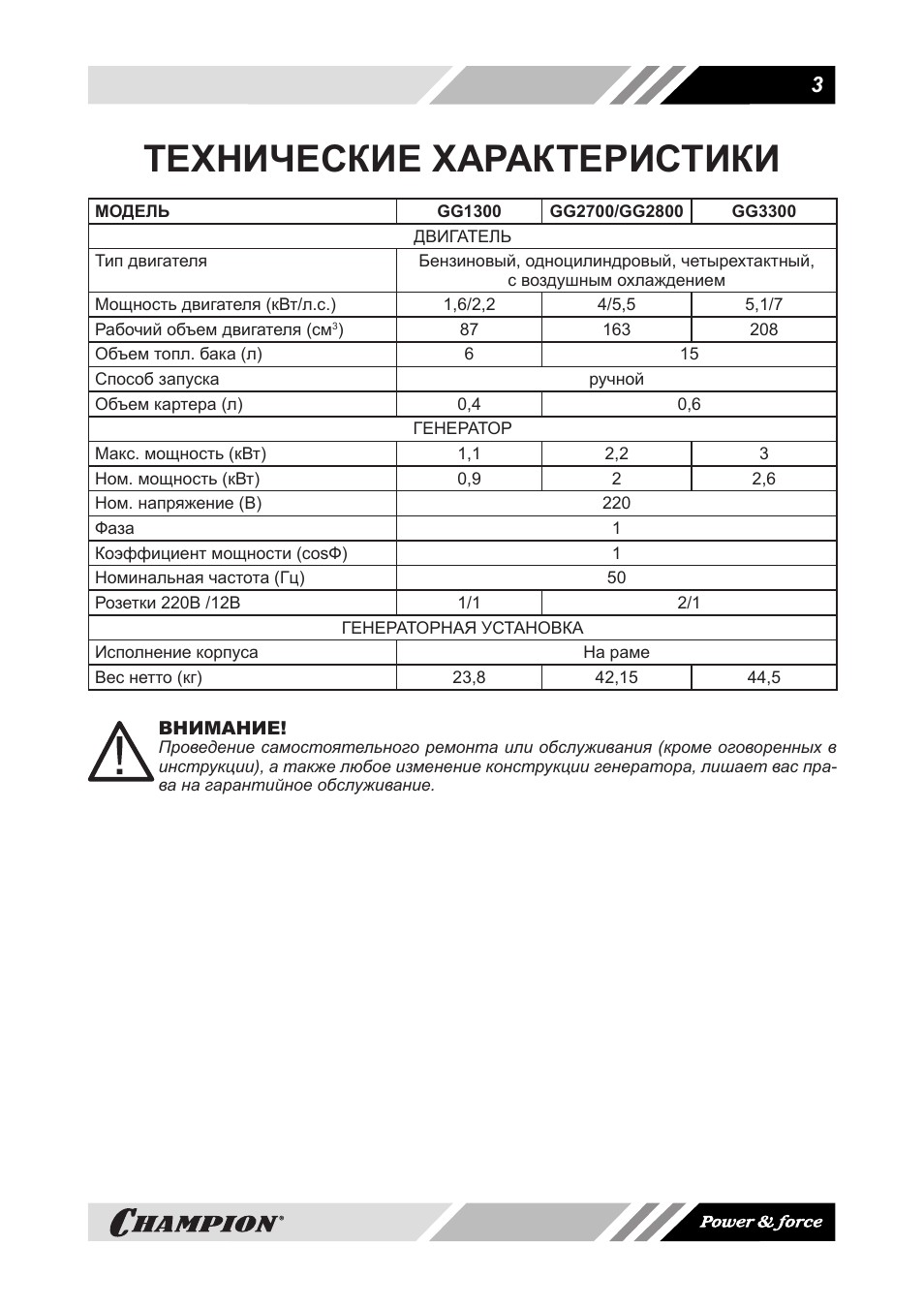

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ

GG1300

GG2700/GG2800

GG3300

ДВИГАТЕЛЬ

Тип двигателя

Бензиновый, одноцилиндровый, четырехтактный,

c воздушным охлаждением

Мощность двигателя (кВт/л.с.)

1,6/2,2

4/5,5

5,1/7

Рабочий объем двигателя (см

)

163

208

Объем топл. бака (л)

Способ запуска

ручной

Объем картера (л)

0,4

0,6

ГЕНЕРАТОР

Макс. мощность (кВт)

1,1

2,2

Ном. мощность (кВт)

0,9

2,6

Ном. напряжение (В)

220

Фаза

Коэффициент мощности (cosФ)

Номинальная частота (Гц)

Розетки 220В /12В

1/1

2/1

ГЕНЕРАТОРНАЯ УСТАНОВКА

Исполнение корпуса

На раме

Вес нетто (кг)

23,8

42,15

44,5

ВНИМАНИЕ!

Проведение самостоятельного ремонта или обслуживания (кроме оговоренных в

инструкции), а также любое изменение конструкции генератора, лишает вас пра-

ва на гарантийное обслуживание.

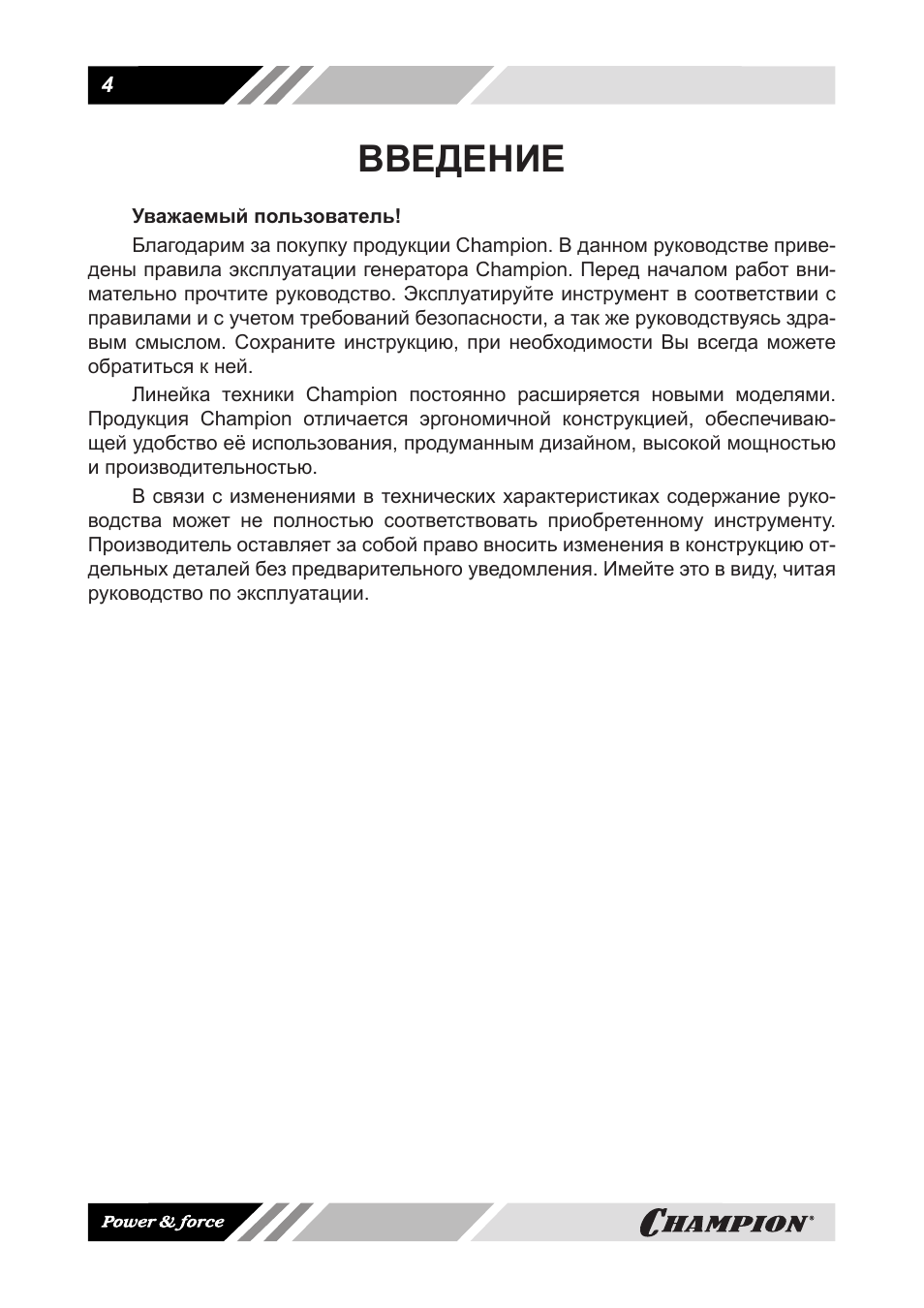

ВВЕДЕНИЕ

Уважаемый пользователь!
Благодарим за покупку продукции Champion. В данном руководстве приве-

дены правила эксплуатации генератора Champion. Перед началом работ вни-

мательно прочтите руководство. Эксплуатируйте инструмент в соответствии с

правилами и с учетом требований безопасности, а так же руководствуясь здра-

вым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете

обратиться к ней.

Линейка техники Champion постоянно расширяется новыми моделями.

Продукция Champion отличается эргономичной конструкцией, обеспечиваю-

щей удобство её использования, продуманным дизайном, высокой мощностью

и производительностью.

В связи с изменениями в технических характеристиках содержание руко-

водства может не полностью соответствовать приобретенному инструменту.

Производитель оставляет за собой право вносить изменения в конструкцию от-

дельных деталей без предварительного уведомления. Имейте это в виду, читая

руководство по эксплуатации.

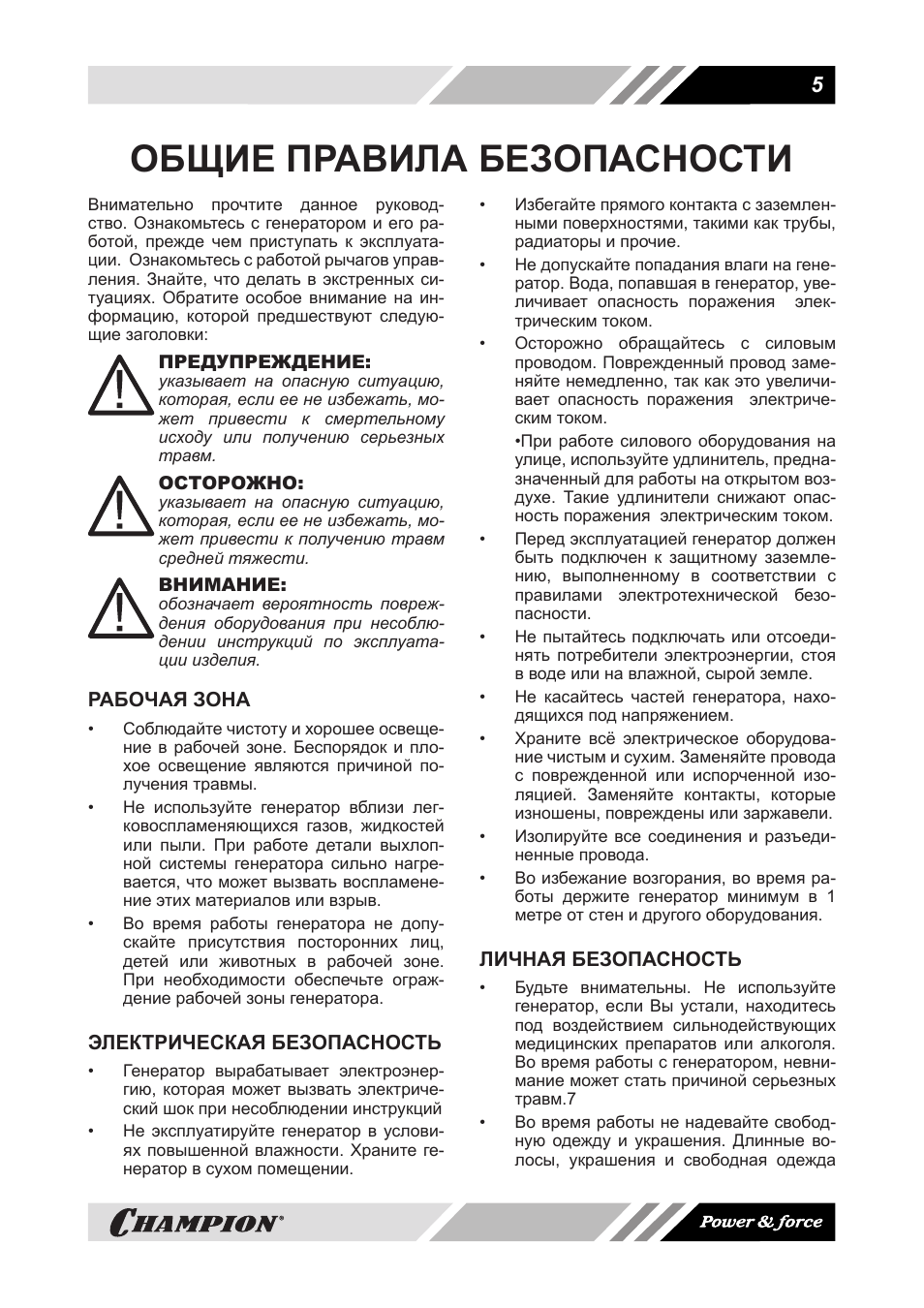

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Внимательно прочтите данное руковод-

ство. Ознакомьтесь с генератором и его ра-

ботой, прежде чем приступать к эксплуата-

ции. Ознакомьтесь с работой рычагов управ-

ления. Знайте, что делать в экстренных си-

туациях. Обратите особое внимание на ин-

формацию, которой предшествуют следую-

щие заголовки:

ПРЕДУПРЕЖДЕНИЕ:

указывает на опасную ситуацию,

которая, если ее не избежать, мо-

жет привести к смертельному

исходу или получению серьезных

травм.

ОСТОРОЖНО:

указывает на опасную ситуацию,

которая, если ее не избежать, мо-

жет привести к получению травм

средней тяжести.

ВНИМАНИЕ:

обозначает вероятность повреж-

дения оборудования при несоблю-

дении инструкций по эксплуата-

ции изделия.

РАБОЧАЯ ЗОНА

• Соблюдайте чистоту и хорошее освеще-

ние в рабочей зоне. Беспорядок и пло-

хое освещение являются причиной по-

лучения травмы.

• Не используйте генератор вблизи лег-

ковоспламеняющихся газов, жидкостей

или пыли. При работе детали выхлоп-

ной системы генератора сильно нагре-

вается, что может вызвать воспламене-

ние этих материалов или взрыв.

• Во время работы генератора не допу-

скайте присутствия посторонних лиц,

детей или животных в рабочей зоне.

При необходимости обеспечьте ограж-

дение рабочей зоны генератора.

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

• Генератор вырабатывает электроэнер-

гию, которая может вызвать электриче-

ский шок при несоблюдении инструкций

• Не эксплуатируйте генератор в услови-

ях повышенной влажности. Храните ге-

нератор в сухом помещении.

• Избегайте прямого контакта с заземлен-

ными поверхностями, такими как трубы,

радиаторы и прочие.

• Не допускайте попадания влаги на гене-

ратор. Вода, попавшая в генератор, уве-

личивает опасность поражения элек-

трическим током.

• Осторожно обращайтесь с силовым

проводом. Поврежденный провод заме-

няйте немедленно, так как это увеличи-

вает опасность поражения электриче-

ским током.

•При работе силового оборудования на

улице, используйте удлинитель, предна-

значенный для работы на открытом воз-

духе. Такие удлинители снижают опас-

ность поражения электрическим током.

•

Перед эксплуатацией генератор должен

быть подключен к защитному заземле-

нию, выполненному в соответствии с

правилами электротехнической безо-

пасности.

• Не пытайтесь подключать или отсоеди-

нять потребители электроэнергии, стоя

в воде или на влажной, сырой земле.

• Не касайтесь частей генератора, нахо-

дящихся под напряжением.

• Храните всё электрическое оборудова-

ние чистым и сухим. Заменяйте провода

с поврежденной или испорченной изо-

ляцией. Заменяйте контакты, которые

изношены, повреждены или заржавели.

• Изолируйте все соединения и разъеди-

ненные провода.

• Во избежание возгорания, во время ра-

боты держите генератор минимум в 1

метре от стен и другого оборудования.

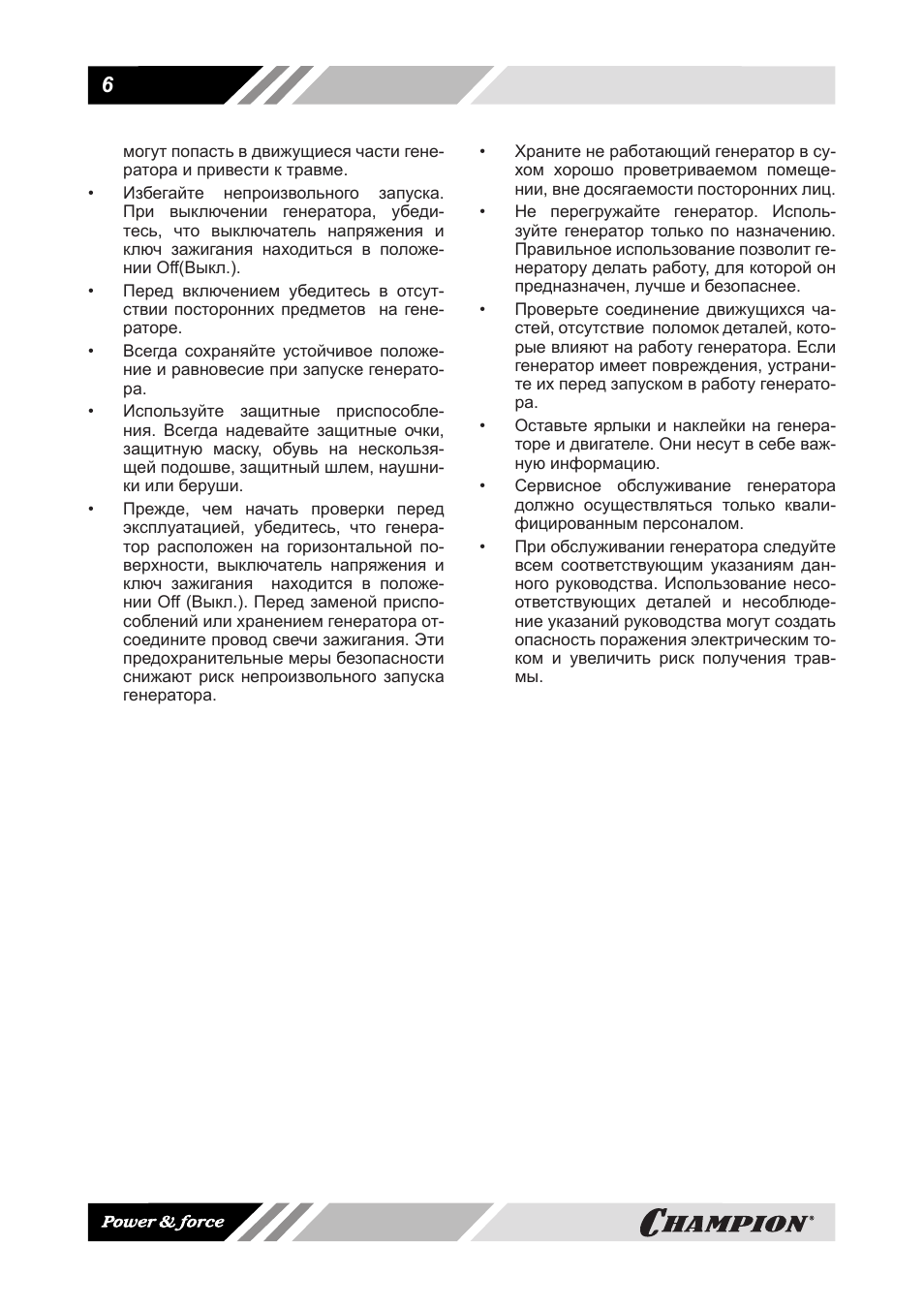

ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Будьте внимательны. Не используйте

генератор, если Вы устали, находитесь

под воздействием сильнодействующих

медицинских препаратов или алкоголя.

Во время работы с генератором, невни-

мание может стать причиной серьезных

травм.7

• Во время работы не надевайте свобод-

ную одежду и украшения. Длинные во-

лосы, украшения и свободная одежда

могут попасть в движущиеся части гене-

ратора и привести к травме.

• Избегайте непроизвольного запуска.

При выключении генератора, убеди-

тесь, что выключатель напряжения и

ключ зажигания находиться в положе-

нии Off(Выкл.).

• Перед включением убедитесь в отсут-

ствии посторонних предметов на гене-

раторе.

• Всегда сохраняйте устойчивое положе-

ние и равновесие при запуске генерато-

ра.

• Используйте защитные приспособле-

ния. Всегда надевайте защитные очки,

защитную маску, обувь на нескользя-

щей подошве, защитный шлем, наушни-

ки или беруши.

• Прежде, чем начать проверки перед

эксплуатацией, убедитесь, что генера-

тор расположен на горизонтальной по-

верхности, выключатель напряжения и

ключ зажигания находится в положе-

нии Off (Выкл.). Перед заменой приспо-

соблений или хранением генератора от-

соедините провод свечи зажигания. Эти

предохранительные меры безопасности

снижают риск непроизвольного запуска

генератора.

• Храните не работающий генератор в су-

хом хорошо проветриваемом помеще-

нии, вне досягаемости посторонних лиц.

• Не перегружайте генератор. Исполь-

зуйте генератор только по назначению.

Правильное использование позволит ге-

нератору делать работу, для которой он

предназначен, лучше и безопаснее.

• Проверьте соединение движущихся ча-

стей, отсутствие поломок деталей, кото-

рые влияют на работу генератора. Если

генератор имеет повреждения, устрани-

те их перед запуском в работу генерато-

ра.

• Оставьте ярлыки и наклейки на генера-

торе и двигателе. Они несут в себе важ-

ную информацию.

• Сервисное обслуживание генератора

должно осуществляться только квали-

фицированным персоналом.

• При обслуживании генератора следуйте

всем соответствующим указаниям дан-

ного руководства. Использование несо-

ответствующих деталей и несоблюде-

ние указаний руководства могут создать

опасность поражения электрическим то-

ком и увеличить риск получения трав-

мы.

могут попасть в движущиеся части гене...

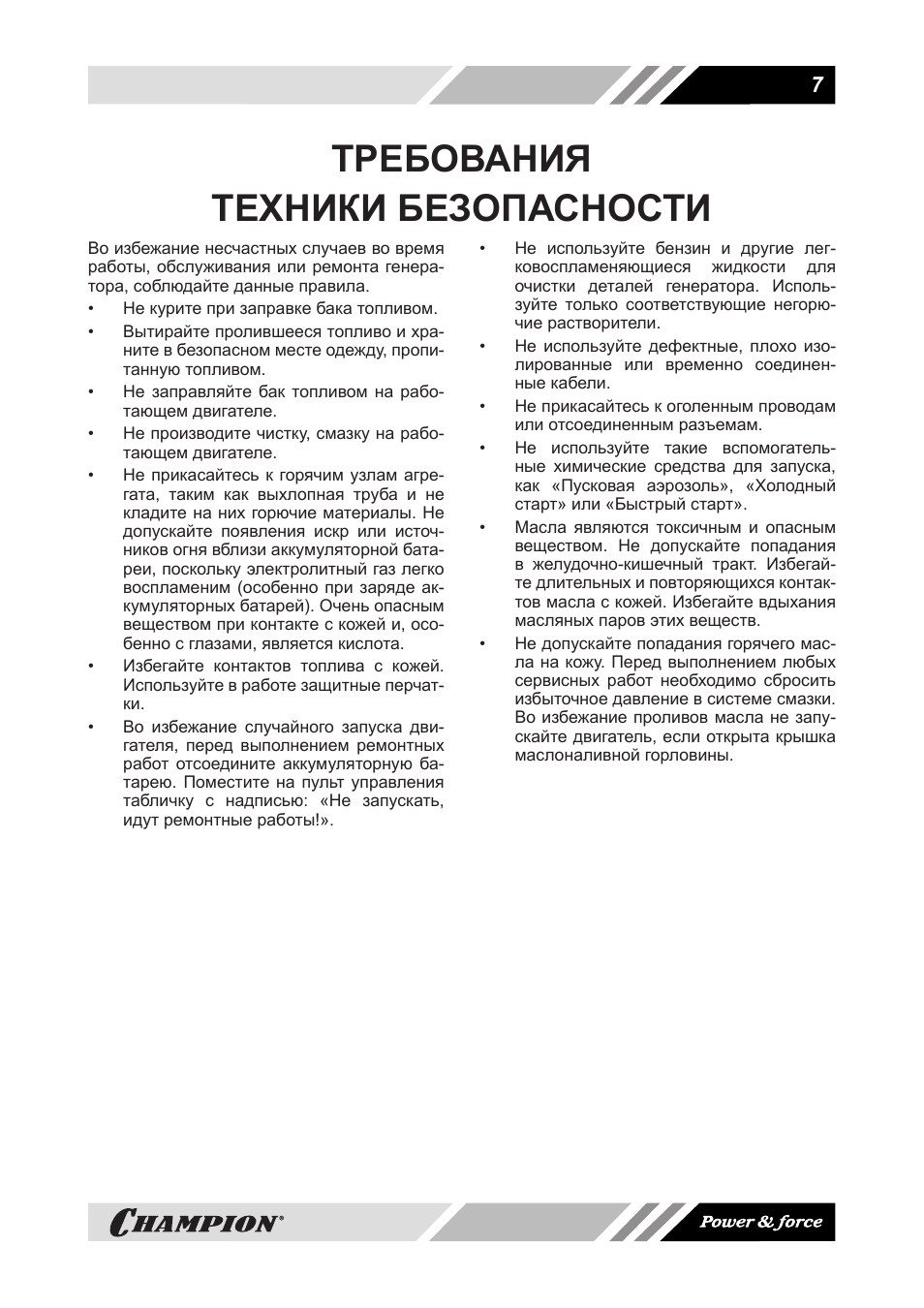

ТРЕБОВАНИЯ

ТЕХНИКИ БЕЗОПАСНОСТИ

Во избежание несчастных случаев во время

работы, обслуживания или ремонта генера-

тора, соблюдайте данные правила.
•

Не курите при заправке бака топливом.

•

Вытирайте пролившееся топливо и хра-

ните в безопасном месте одежду, пропи-

танную топливом.

•

Не заправляйте бак топливом на рабо-

тающем двигателе.

•

Не производите чистку, смазку на рабо-

тающем двигателе.

•

Не прикасайтесь к горячим узлам агре-

гата, таким как выхлопная труба и не

кладите на них горючие материалы. Не

допускайте появления искр или источ-

ников огня вблизи аккумуляторной бата-

реи, поскольку электролитный газ легко

воспламеним (особенно при заряде ак-

кумуляторных батарей). Очень опасным

веществом при контакте с кожей и, осо-

бенно с глазами, является кислота.

•

Избегайте контактов топлива с кожей.

Используйте в работе защитные перчат-

ки.

•

Во избежание случайного запуска дви-

гателя, перед выполнением ремонтных

работ отсоедините аккумуляторную ба-

тарею. Поместите на пульт управления

табличку с надписью: «Не запускать,

идут ремонтные работы!».

•

Не используйте бензин и другие лег-

ковоспламеняющиеся жидкости для

очистки деталей генератора. Исполь-

зуйте только соответствующие негорю-

чие растворители.

•

Не используйте дефектные, плохо изо-

лированные или временно соединен-

ные кабели.

•

Не прикасайтесь к оголенным проводам

или отсоединенным разъемам.

•

Не используйте такие вспомогатель-

ные химические средства для запуска,

как «Пусковая аэрозоль», «Холодный

старт» или «Быстрый старт».

•

Масла являются токсичным и опасным

веществом. Не допускайте попадания

в желудочно-кишечный тракт. Избегай-

те длительных и повторяющихся контак-

тов масла с кожей. Избегайте вдыхания

масляных паров этих веществ.

•

Не допускайте попадания горячего мас-

ла на кожу. Перед выполнением любых

сервисных работ необходимо сбросить

избыточное давление в системе смазки.

Во избежание проливов масла не запу-

скайте двигатель, если открыта крышка

маслоналивной горловины.

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

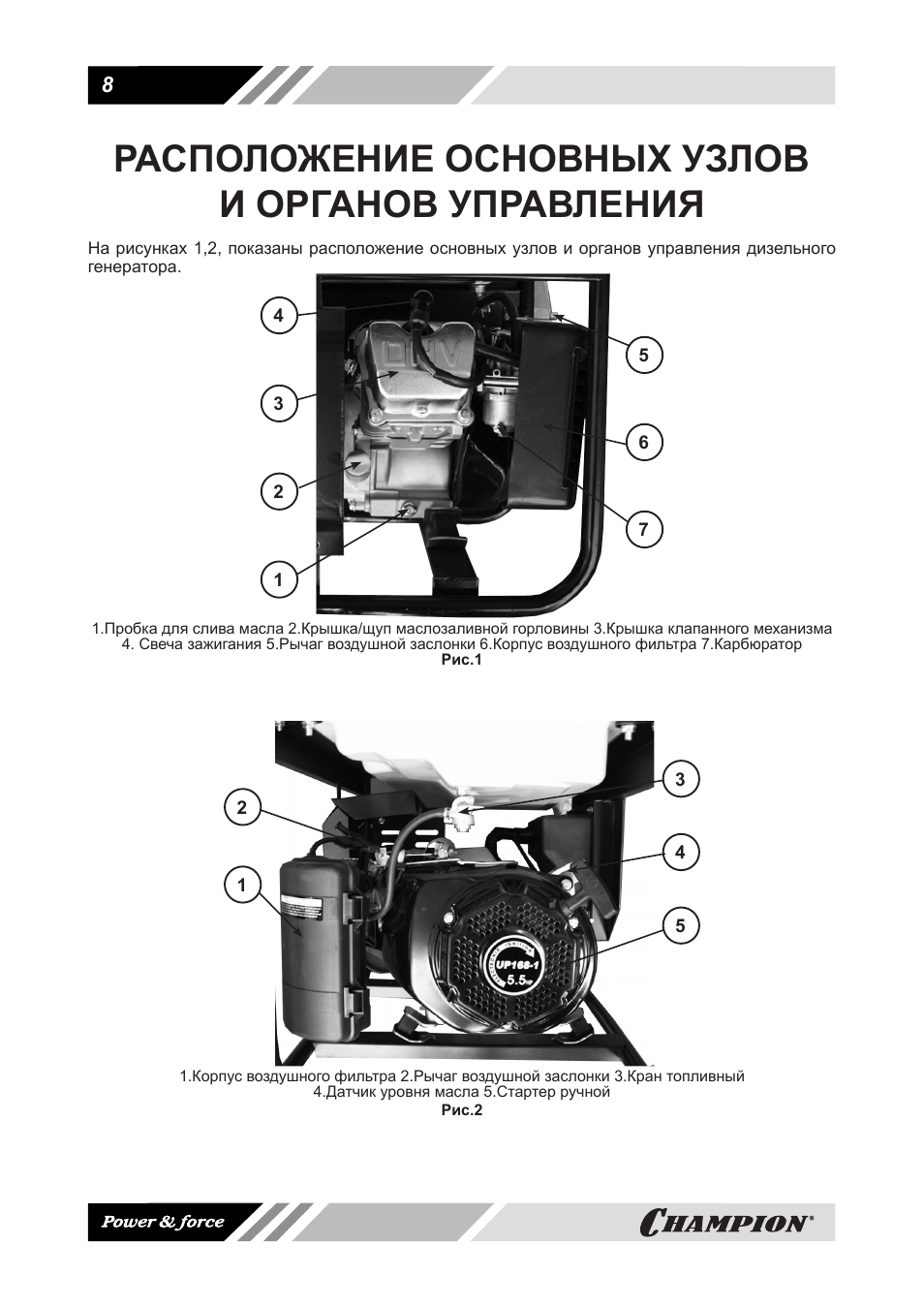

На рисунках 1,2, показаны расположение основных узлов и органов управления дизельного

генератора.

1.Пробка для слива масла 2.Крышка/щуп маслозаливной горловины 3.Крышка клапанного механизма

4. Свеча зажигания 5.Рычаг воздушной заслонки 6.Корпус воздушного фильтра 7.Карбюратор

Рис.1

1.Корпус воздушного фильтра 2.Рычаг воздушной заслонки 3.Кран топливный

4.Датчик уровня масла 5.Стартер ручной

Рис.2

Расположение основных узлов и органов управления

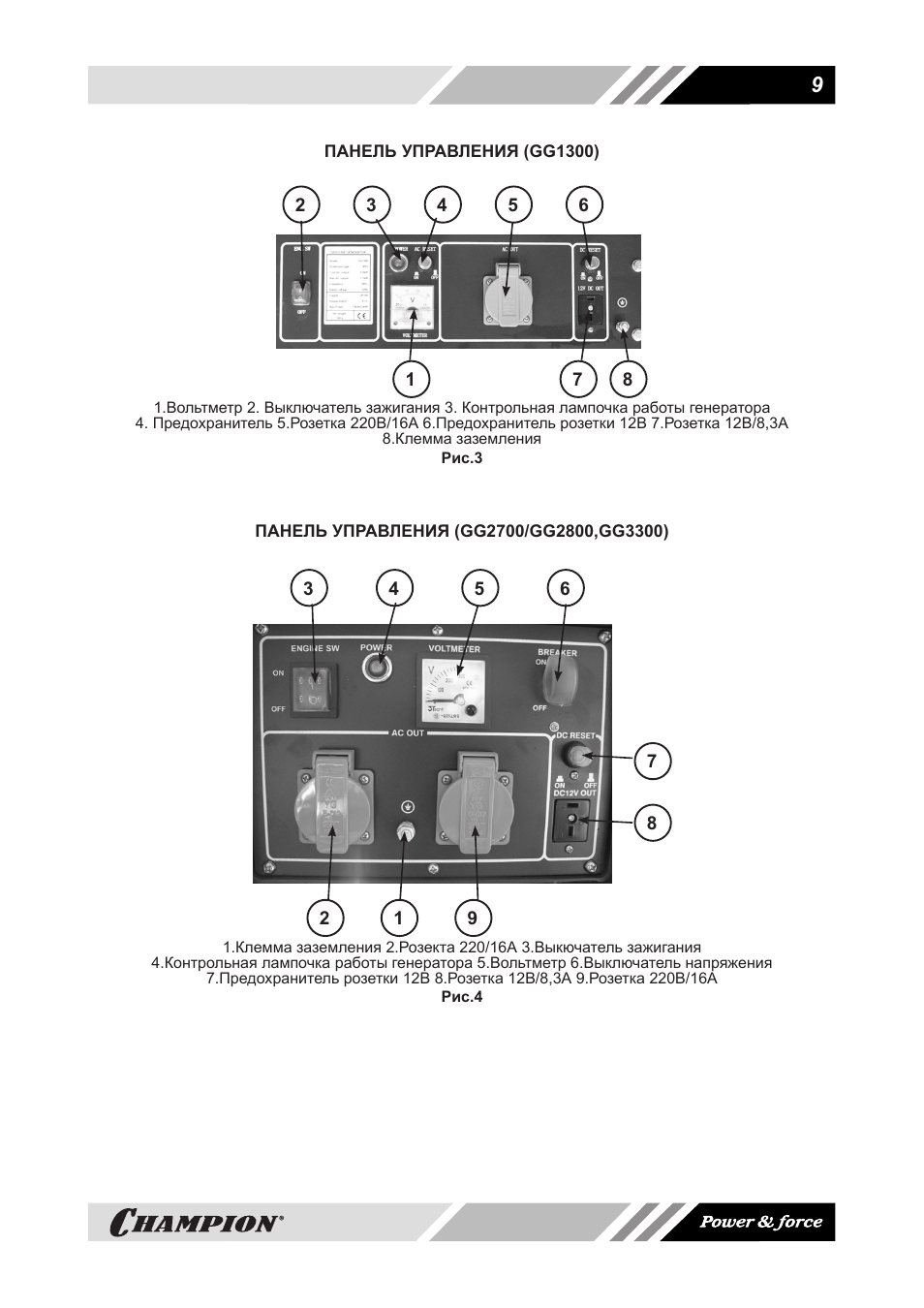

ПАНЕЛЬ УПРАВЛЕНИЯ (GG1300)

1.Вольтметр 2. Выключатель зажигания 3. Контрольная лампочка работы генератора

4. Предохранитель 5.Розетка 220В/16А 6.Предохранитель розетки 12В 7.Розетка 12В/8,3А

8.Клемма заземления

Рис.3

ПАНЕЛЬ УПРАВЛЕНИЯ (GG2700/GG2800,GG3300)

1.Клемма заземления 2.Розекта 220/16А 3.Выкючатель зажигания

4.Контрольная лампочка работы генератора 5.Вольтметр 6.Выключатель напряжения

7.Предохранитель розетки 12В 8.Розетка 12В/8,3А 9.Розетка 220В/16А

Рис.4

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ

ГЕНЕРАТОРА

Генератор предназначен для использова-

ния, как аварийный источник электроснаб-

жения. Не используйте генератор длитель-

ное время в профессиональном режиме. Не

превышайте номинальной мощности гене-

ратора. Всегда обязательно учитывайте сум-

марную мощность всех подключаемых при-

боров с учетом коэффициентов пусковых то-

ков для каждого прибора. Не подключайте

два, или более генераторов, параллельно.

ВНИМАНИЕ!

Использование генератора в лю-

бых других целях, не предусмотрен-

ных настоящим руководством, яв-

ляется нарушением условий гаран-

тийного обслуживания и прекраща-

ет действие гарантийного обяза-

тельства поставщика. Произво-

дитель и поставщик не несет от-

ветственности за повреждения,

возникшие вследствие использова-

ния генератора не по назначению.

ВНИМАНИЕ!

Подключение генераторной уста-

новки к источнику потребления

домашнего назначения в качестве

аварийного источника питания

должно быть выполнено дипломи-

рованным специалистом, имею-

щим лицензию и допуск на прове-

дение данного вида работ.

ВНИМАНИЕ!

Подключайте к генератору толь-

ко те потребители, которые со-

ответствуют электрическим ха-

рактеристикам и номинальной

мощности генератора.

ВНИМАНИЕ!

Используйте для ремонта и обслу-

живания генератора рекомендо-

ванное масло, топливо, сменные

фильтрующие элементы, рекомен-

дованные заводом-изготовителем

запчасти. Использование не реко-

мендованных смазочных матери-

алов, не оригинальных расходных

материалов и запчастей лишает

Вас права на гарантийное обслужи-

вание агрегата.

ВНИМАНИЕ!

После подключения нагрузки к ге-

нератору надо тщательно прове-

рять надежность и безопасность

электрического соединения. Не-

правильное электрическое соеди-

нение может провести к повреж-

дению генератора или пожару.

ВНИМАНИЕ!

Запрещается эксплуатация гене-

ратора без подключения нагрузки

более 2-3 минут. Минимальная на-

грузка потребителя не менее 10%

от номинальной мощности гене-

ратора.

УСТРОЙСТВО ЗАЩИТНОГО

ЗАЗЕМЛЕНИЯ

Для обустройства заземления на открытой

местности необходимо использовать один

из следующих заземлителей:
• металлический стержень диаметром не

менее 15 мм, длиной не менее 1500 мм;

• металлическую трубу диаметром не ме-

нее 50 мм, длиной не менее 1500 мм;

• лист оцинкованного железа размером

не менее 1000 х 500 мм.

Любой заземлитель должен быть погружен

в землю до постоянно влажных слоев грун-

та. На заземлителях должны быть оборудо-

ваны зажимы или другие устройства, обеспе-

чивающие надежное контактное соединение

провода заземления с заземлителем. Про-

тивоположный конец провода соединяется с

клеммой заземления генератора. Сопротив-

ление контура заземления должно быть не

менее 4 Ом, причем контур заземления дол-

жен располагаться в непосредственной бли-

зости от генератора.
При установке генератора на объектах, не

имеющих контура заземления, в качестве

заземлителей могут использоваться нахо-

дящиеся в земле металлические трубы си-

стемы водоснабжения, канализации или ме-

таллические каркасы зданий, имеющие сое-

динение с землей. Категорически запреща-

ется использовать в качестве заземлителей

трубопроводы горючих и взрывчатых газов и
