Генератор сигналов Г4-117 высокочастотный (Г4117, Г4 117, Г-4117, Г 4117, Г4117, Г4-117, Г4 117)
Обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой.
Диапазон частот — 20Гц-10 Мгц
Максимальный выходной сигнал — 30В
Погрешность установки частоты — 0,02ƒвых+1Гц
Габаритные размеры — 360×300×160 мм.
Генератор сигналов Г4-117 высокочастотный обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой.
Технические характеристики прибора генераторы сигналов высокочастотные Г4-117:
Диапазон частот — 20Гц-10 Мгц;
Максимальный выходной сигнал — 30В;
Коэффициент гармоник несущей частоты — 1%-3%;
Погрешность установки частоты — 0,02ƒвых+1Гц;
Нестабильность частоты — 4∙10–4ƒвых+0,5Гц за 15 мин.;
Относительная погрешность установки опорного уровня составляет 10% от конечного значения шкалы в нормальных условиях и 20% — в рабочих условиях;
Относительная погрешность измерения выходного напряжения, обусловленная частотной неравномерностью, 10% при уровне сигнала 10В и нагрузке 50Ом;
Питание от сети переменного тока частотой 50Гц±0,5Гц, напряжением 220В±22В или частотой 400(+28)Гц, 400(-12)Гц, напряжением 115В±5,5В;
Потребляемая мощность — 50В∙А;
Условия эксплуатации — температура от -10С до +50С, относительная влажность 98% при +30С;
Габаритные размеры — 360×300×160 мм.
Масса Г4-117 — 12кг.
0%
Описание
Генератор сигналов Г4-117 высокочастотный (Г4117, Г4 117, Г-4117, Г 4117, Г4117, Г4-117, Г4 117) Обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой. Диапазон частот — 20Гц-10 Мгц Максимальный выходной сигнал — 30В Погрешность установки частоты — 0,02?вых+1Гц Габаритные размеры — 360?300?160 мм. Генератор сигналов Г4-117 высокочастотный обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой. Технические характеристики прибора генераторы сигналов высокочастотные Г4-117: Диапазон частот — 20Гц-10 Мгц; Максимальный выходной сигнал — 30В; Коэффициент гармоник несущей частоты — 1%-3%; Погрешность установки частоты — 0,02?вых+1Гц; Нестабильность частоты — 4?10–4?вых+0,5Гц за 15 мин.; Относительная погрешность установки опорного уровня составляет 10% от конечного значения шкалы в нормальных условиях и 20% — в рабочих условиях; Относительная погрешность измерения выходного напряжения, обусловленная частотной неравномерностью, 10% при уровне сигнала 10В и нагрузке 50Ом; Питание от сети переменного тока частотой 50Гц±0,5Гц, напряжением 220В±22В или частотой 400(+28)Гц, 400(-12)Гц, напряжением 115В±5,5В; Потребляемая мощность — 50В?А; Условия эксплуатации — температура от -10С до +50С, относительная влажность 98% при +30С; Габаритные размеры — 360?300?160 мм. Масса Г4-117 — 12кг.
Генератор Г4-117
40 106 ₽
/шт
Добавить к сравнению
Бесплатная доставка при заказе от 5000 руб.
Наличный и безналичный расчет, банковские карты
Отзывы
Хотите оставить отзыв?Поставьте свою оценку!
Сделайте выбор!
Приложение а
ГЕНЕРАТОР СИГНАЛОВ
ВЫСОКОЧАСТОТНЫЙ Г4-117
А.1 назначение
Генератор
Г4-117 предназначен для испытания и
настройки различных широкополосных
систем и устройств видеочастоты.
А.2 ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ
А.2.1
Диапазон генерируемых частот от 20 Гц
до 10 МГц (шесть поддиапазонов). Основная
погрешность установки частоты не
превышает ±(0,02f+l)
Гц, на участке 100…200 Гц не более ±(0,02f+4)
Гц.
-
Выходное
напряжение регулируется в пределах
100 мкВ … 3 В ступенями через 10 дБ с помощью
ступенчатого аттенюатора и плавно в
пределах каждой ступени ручкой РЕГ.ВЫХ
(выход «3 V»);
в пределах (3…30) В — в диапазоне
частот до 2 МГц (1…5 поддиапазоны)
и (3…20) В — в диапазоне частот (2…10) МГц
(6 поддиапазон) на выходе «30 V»
только ручкой РЕГ.ВЫХ. Основная
погрешность установки выходного
напряжения по шкале стрелочного
индикатора не превышает +10 % от номинального
конечного значения соответствующей
шкалы.
А.3 принцип работы генератора

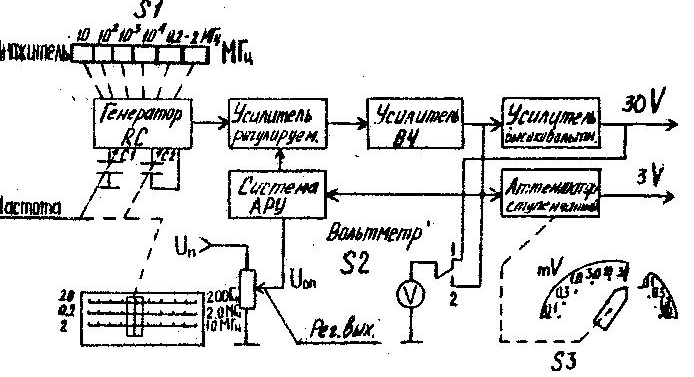

А.3.1 Структурная схема генератора Г4-117

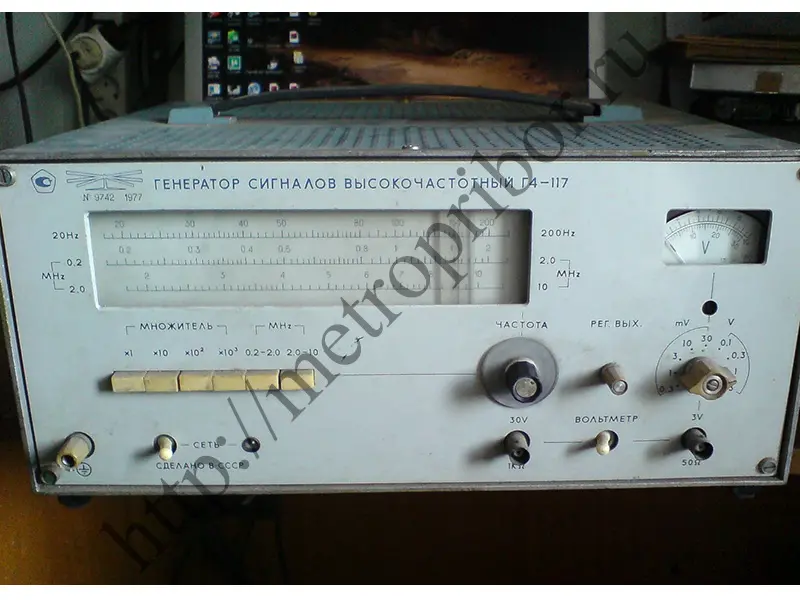

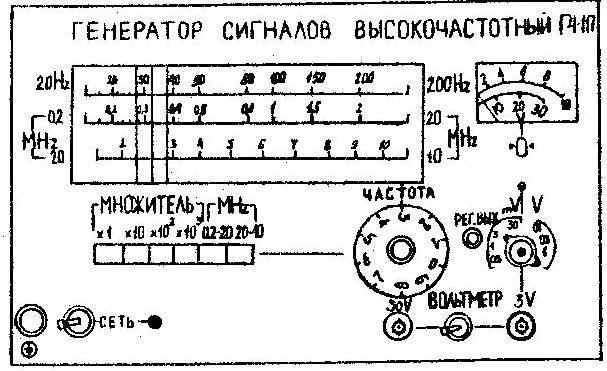

приведена на рисунке А.1. Внешний вид и
расположение органов управления на
лицевой панели приведены на рисунке
А.2.
А.3.2
RC-генератор
выполнен по схеме с мостом Вина. Диапазон
частот выбирается переключателем
поддиапазонов МНОЖИТЕЛЬ — MHz,
a
рабочая частота ручкой ЧАСТОТА (см.
рисунки. А.1, А.2).
А.3.3
Синусоидальные колебания с RC-генератора
поступают на регулируемый усилитель и
усиливаются до 3 В усилителем ВЧ. Часть
сигнала с усилителя ВЧ поступает на
систему АРУ, детектируется и сравнивается
с опорным уровнем UОП.
В результате вырабатывается постоянное
напряжение, управляющее регулируемым
усилителем. Таким образом, напряжение
на выходе усилителя ВЧ определяется
значением UОП,
которое устанавливается потенциометром
РЕГ. ВЫХ.
А.3.4
Сигнал с усилителя ВЧ поступает через
высоковольтный усилитель на выход «30V»
и через ступенчатый аттенюатор на выход
«3V».
Уровень выходного сигнала измеряется
вольтметром, который переключателем
ВОЛЬТМЕТР включается на выход усилителя
ВЧ (вход аттенюатора) или на выход
высоковольтного усилителя (положение
1 или 2).
А.4 подготовка прибора к работе
А.4.1 Перед началом работы с прибором по
надписям на лицевой панели ознакомиться
с назначением органов управления.
А.4.2 Установить ручку РЕГ. ВЫХ в крайнее
левое положение.
А.4.3
Включить прибор в сеть при помощи
соединительного шнура и установить
тумблер в положение СЕТЬ. При этом должна
загореться сигнальная лампочка. Прогреть
прибор в течение 2…3 мин.
А.4.4 За время самопрогрева убедиться в
работоспособности прибора.
Для этого
необходимо:
– нажать
одну из кнопок переключателя МНОЖИТЕЛЬ-MHz;
– установить
тумблер ВОЛЬТМЕТР в правое положение
и, вращая ручку РЕГ. ВЫХ, убедиться в
наличии напряжения на выходе «3V».
Рисунок А.1
Рисунок А.2
А.5 проведение измерений
А.5.1
Установить необходимое значение частоты
включением одного из поддиапазонов
переключателем МНОЖИТЕЛЬ-МНz
и ручкой ЧАСТОТА. Отсчет значения частоты
в области 20 Гц…200 кГц (1…4-й поддиапазоны)
осуществляется по верхней шкале с
умножением на соответствующий
множитель, а в области (0,2…2) МГц (5-й
поддиапазон) и (2…10) МГц (6-й поддиапазон)
— соответственно по средней и нижнейчастотным
шкалам.
А.5.2
Подключить исследуемое устройство к
выходу генератора «3V»,
если необходимое значение выходного
напряжения не превышает 3,0 В, или к
выходу «30V»,
если оно более 3,0 В.
А.5.3
Установить необходимое значение
выходного напряжения ступенчато ручкой
аттенюатора и плавно ручкой РЕГ.ВЫХ при
правом положении тумблера ВОЛЬТМЕТР,
если используется выход «3V»,
или только ручкой РЕГ.ВЫХ при левом
положении тумблера ВОЛЬТМЕТР, если
используется выход «30V».
Генератор сигналов Г4-117 высокочастотный (Г4117, Г4 117, Г-4117, Г 4117, Г4117, Г4-117, Г4 117, g4-117, g4117, g4 117, g-4117, g 4117, g4117, g4-117, g4 117)
Обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой.
Диапазон частот — 20Гц-10Мгц
Максимальный выходной сигнал — 30В
Погрешность установки частоты — 0,02?вых+1Гц
Габаритные размеры — 360х300х160мм.
Генератор сигналов Г4-117 высокочастотный обеспечивает получение электрических колебаний с калиброванной частотой и амплитудой.
Технические характеристики прибора генераторы сигналов высокочастотные Г4-117:
Диапазон частот — 20Гц-10Мгц;
Максимальный выходной сигнал — 30В;
Коэффициент гармоник несущей частоты — 1%-3%;
Погрешность установки частоты — 0,02?вых+1Гц;
Нестабильность частоты — 4?10-4?вых+0,5Гц за 15мин.;
|
Пределы выходного напряжения |
Выходной импеданс |
|
3В-10-4В |
50Ом |
|
30В-3В |
1кОм и 20пФ |
Относительная погрешность установки опорного уровня составляет 10% от конечного значения шкалы в нормальных условиях и 20% — в рабочих условиях;
Относительная погрешность измерения выходного напряжения, обусловленная частотной неравномерностью, 10% при уровне сигнала 10В и нагрузке 50Ом;
Питание от сети переменного тока частотой 50Гц±0,5Гц, напряжением 220В±22В или частотой 400(+28)Гц, 400(-12)Гц, напряжением 115В±5,5В;
Потребляемая мощность — 50В?А;
Условия эксплуатации — температура от -10?С до +50?С, относительная влажность 98% при +30?С;
Габаритные размеры — 360х300х160мм.
Масса Г4-117 — 12кг.
