Руководство по эксплуатации
Стиральная машина
240168

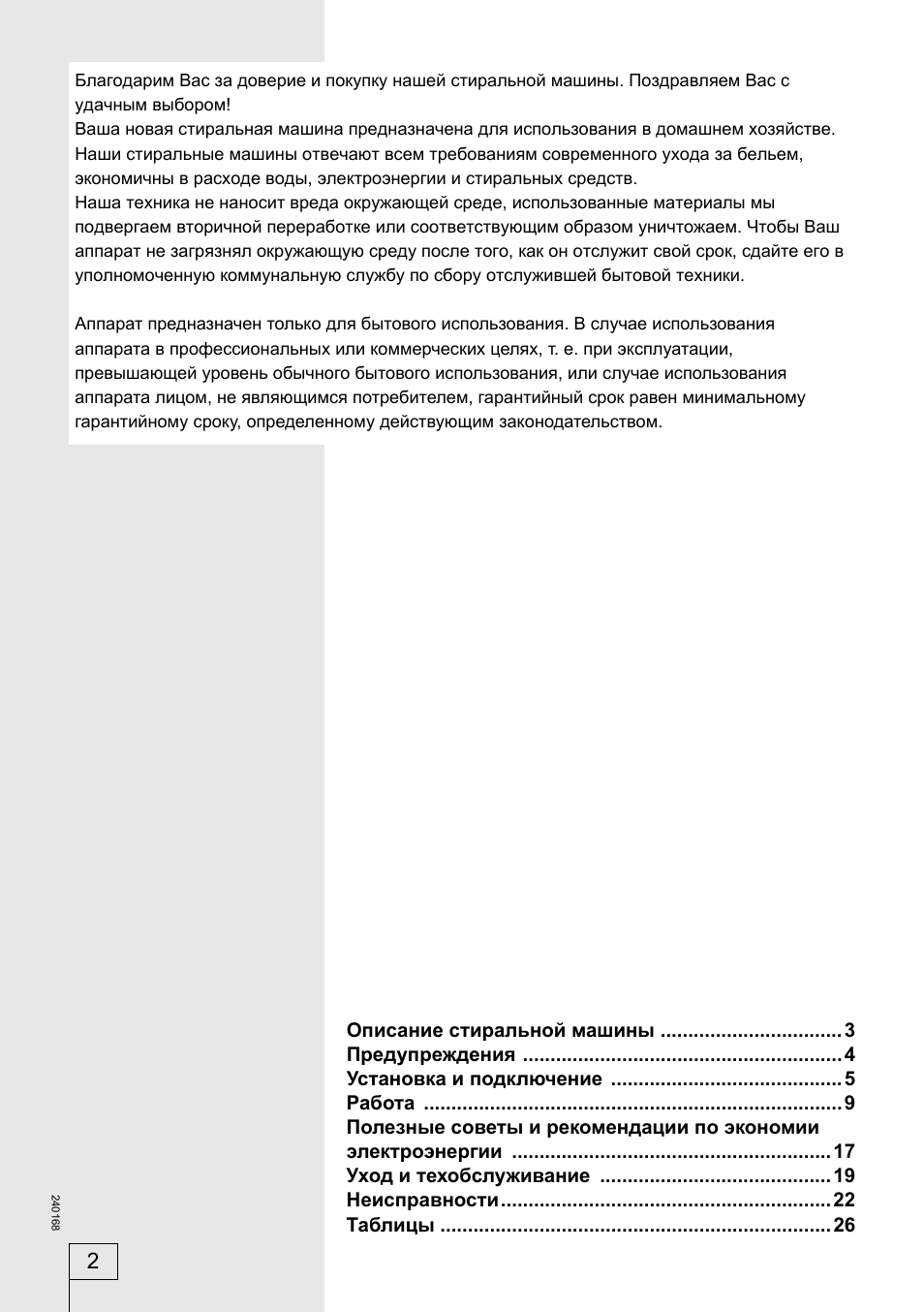

Благодарим Вас за доверие и покупку нашей стиральной машины. Поздравляем Вас с
удачным выбором!
Ваша новая стиральная машина предназначена для использования в домашнем хозяйстве.
Наши стиральные машины отвечают всем требованиям современного ухода за бельем,
экономичны в расходе воды, электроэнергии и стиральных средств.
Наша техника не наносит вреда окружающей среде, использованные материалы мы
подвергаем вторичной переработке или соответствующим образом уничтожаем. Чтобы Ваш
аппарат не загрязнял окружающую среду после того, как он отслужит свой срок, сдайте его в
уполномоченную коммунальную службу по сбору отслужившей бытовой техники.
Аппарат предназначен только для бытового использования. В случае использования
аппарата в профессиональных или коммерческих целях, т. е. при эксплуатации,
превышающей уровень обычного бытового использования, или случае использования
аппарата лицом, не являющимся потребителем, гарантийный срок равен минимальному
гарантийному сроку, определенному действующим законодательством.
Описание стиральной машины ……………………………3
Предупреждения ………………………………………………….4
Установка и подключение ……………………………………5
Работа ………………………………………………………………….9
Полезные советы и рекомендации по экономии
электроэнергии ………………………………………………….17
Уход и техобслуживание ……………………………………19
Неисправности ……………………………………………………22
Таблицы ……………………………………………………………..26
2
240168

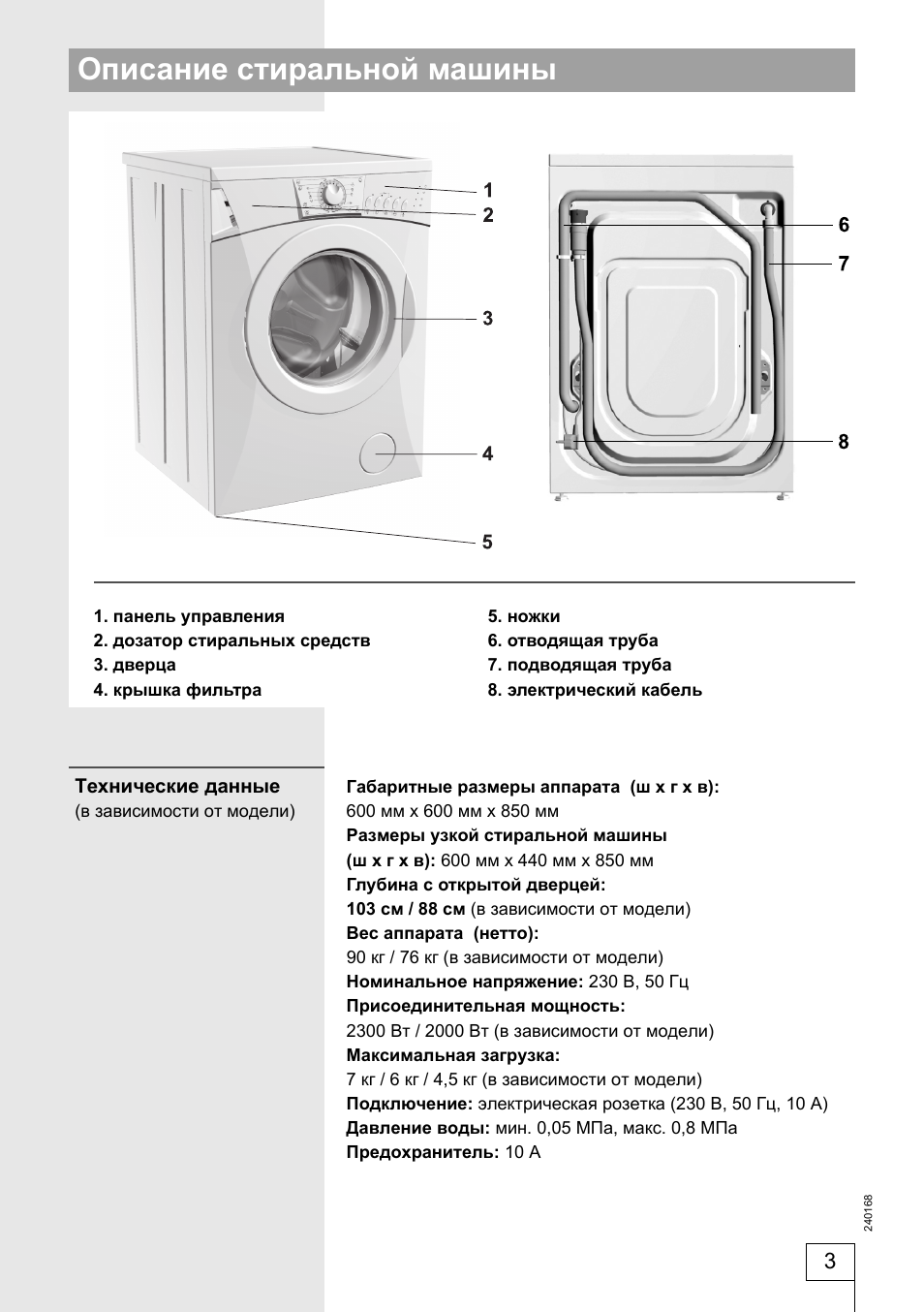

1. панель управления
2. дозатор стиральных средств
3. дверца
4. крышка фильтра
5. ножки
6. отводящая труба
7. подводящая труба
8. электрический кабель
Габаритные размеры аппарата (ш x г x в):
600 мм x 600 мм x 850 мм
Размеры узкой стиральной машины
(ш x г x в): 600 мм x 440 мм x 850 мм
Глубина с открытой дверцей:
103 см / 88 см (в зависимости от модели)
Вес аппарата (нетто):
90 кг / 76 кг (в зависимости от модели)
Номинальное напряжение: 230 В, 50 Гц
Присоединительная мощность:
2300 Вт / 2000 Вт (в зависимости от модели)
Максимальная загрузка:
7 кг / 6 кг / 4,5 кг (в зависимости от модели)
Подключение: электрическая розетка (230 В, 50 Гц, 10 A)
Давление воды: мин. 0,05 MПa, макс. 0,8 MПa
Предохранитель: 10 А
3
Описание стиральной машины
Tехнические данные
(в зависимости от модели)
240168

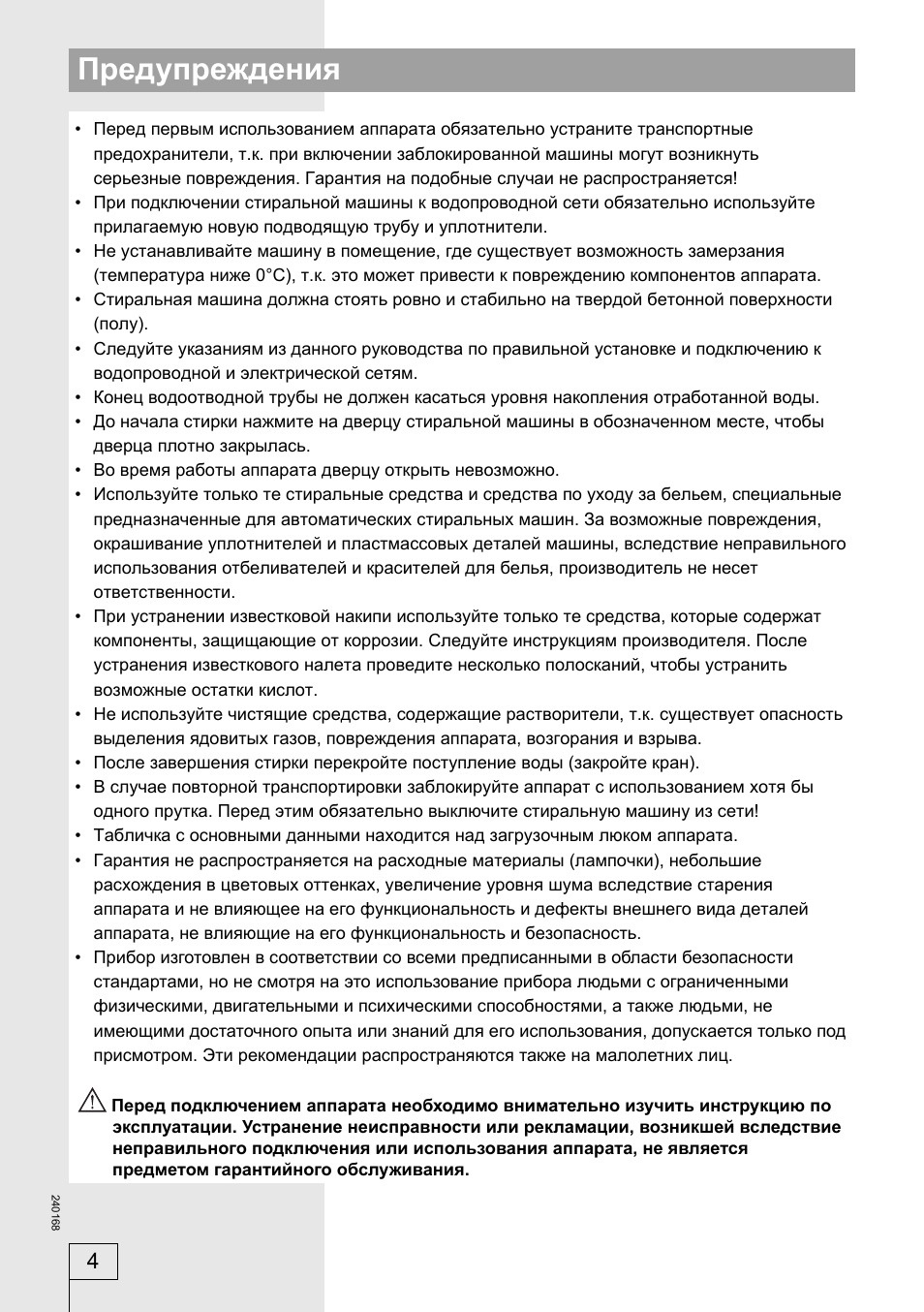

• Перед первым использованием аппарата обязательно устраните транспортные
предохранители, т.к. при включении заблокированной машины могут возникнуть
серьезные повреждения. Гарантия на подобные случаи не распространяется!
• При подключении стиральной машины к водопроводной сети обязательно используйте
прилагаемую новую подводящую трубу и уплотнители.
• Не устанавливайте машину в помещение, где существует возможность замерзания
(температура ниже 0°С), т.к. это может привести к повреждению компонентов аппарата.
• Стиральная машина должна стоять ровно и стабильно на твердой бетонной поверхности
(полу).
• Следуйте указаниям из данного руководства по правильной установке и подключению к
водопроводной и электрической сетям.
• Конец водоотводной трубы не должен касаться уровня накопления отработанной воды.
• До начала стирки нажмите на дверцу стиральной машины в обозначенном месте, чтобы
дверца плотно закрылась.
• Во время работы аппарата дверцу открыть невозможно.
• Используйте только те стиральные средства и средства по уходу за бельем, специальные
предназначенные для автоматических стиральных машин. За возможные повреждения,
окрашивание уплотнителей и пластмассовых деталей машины, вследствие неправильного
использования отбеливателей и красителей для белья, производитель не несет
ответственности.
• При устранении известковой накипи используйте только те средства, которые содержат
компоненты, защищающие от коррозии. Следуйте инструкциям производителя. После
устранения известкового налета проведите несколько полосканий, чтобы устранить
возможные остатки кислот.
• Не используйте чистящие средства, содержащие растворители, т.к. существует опасность
выделения ядовитых газов, повреждения аппарата, возгорания и взрыва.
• После завершения стирки перекройте поступление воды (закройте кран).
• В случае повторной транспортировки заблокируйте аппарат с использованием хотя бы
одного прутка. Перед этим обязательно выключите стиральную машину из сети!
• Табличка с основными данными находится над загрузочным люком аппарата.
• Гарантия не распространяется на расходные материалы (лампочки), небольшие
расхождения в цветовых оттенках, увеличение уровня шума вследствие старения
аппарата и не влияющее на его функциональность и дефекты внешнего вида деталей
аппарата, не влияющие на его функциональность и безопасность.
• Прибор изготовлен в соответствии со всеми предписанными в области безопасности
стандартами, но не смотря на это использование прибора людьми с ограниченными
физическими, двигательными и психическими способностями, а также людьми, не
имеющими достаточного опыта или знаний для его использования, допускается только под
присмотром. Эти рекомендации распространяются также на малолетних лиц.
Перед подключением аппарата необходимо внимательно изучить инструкцию по
эксплуатации. Устранение неисправности или рекламации, возникшей вследствие
неправильного подключения или использования аппарата, не является
предметом гарантийного обслуживания.
4
Предупреждения
240168

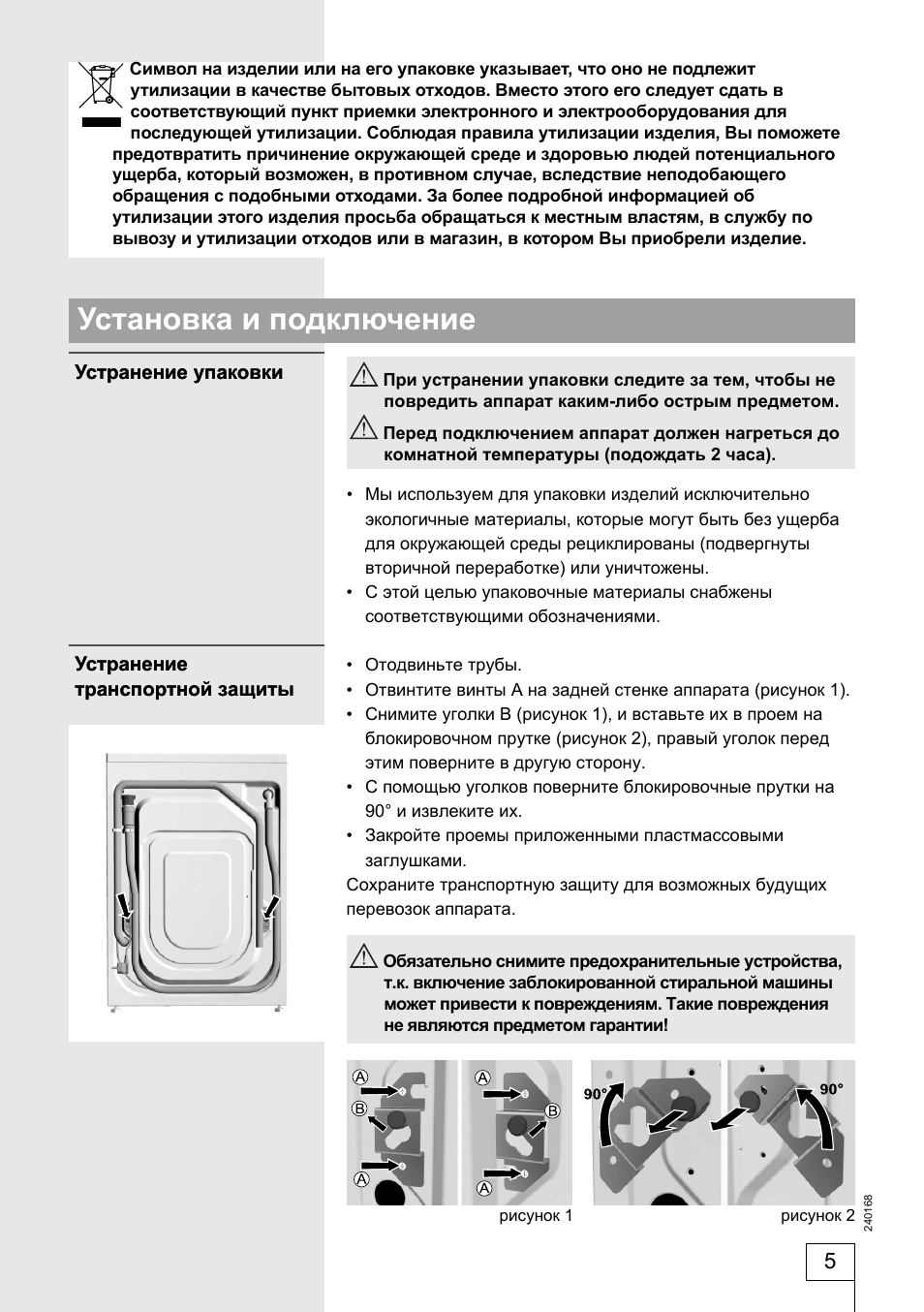

При устранении упаковки следите за тем, чтобы не
повредить аппарат каким-либо острым предметом.
Перед подключением аппарат должен нагреться до
комнатной температуры (подождать 2 часа).
• Мы используем для упаковки изделий исключительно
экологичные материалы, которые могут быть без ущерба
для окружающей среды рециклированы (подвергнуты
вторичной переработке) или уничтожены.
• С этой целью упаковочные материалы снабжены
соответствующими обозначениями.
• Отодвиньте трубы.
• Отвинтите винты А на задней стенке аппарата (рисунок 1).
• Снимите уголки В (рисунок 1), и вставьте их в проем на
блокировочном прутке (рисунок 2), правый уголок перед
этим поверните в другую сторону.
• С помощью уголков поверните блокировочные прутки на
90° и извлеките их.
• Закройте проемы приложенными пластмассовыми
заглушками.
Сохраните транспортную защиту для возможных будущих
перевозок аппарата.
Обязательно снимите предохранительные устройства,
т.к. включение заблокированной стиральной машины
может привести к повреждениям. Такие повреждения
не являются предметом гарантии!
рисунок 1
рисунок 2
Устранение упаковки
Устранение упаковки
Устранение
транспортной защиты
Устранение
транспортной защиты
Символ на изделии или на его упаковке указывает, что оно не подлежит
утилизации в качестве бытовых отходов. Вместо этого его следует сдать в
соответствующий пункт приемки электронного и электрооборудования для
последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете
предотвратить причинение окружающей среде и здоровью людей потенциального
ущерба, который возможен, в противном случае, вследствие неподобающего
обращения с подобными отходами. За более подробной информацией об
утилизации этого изделия просьба обращаться к местным властям, в службу по
вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.
5
Установка и подключение
240168

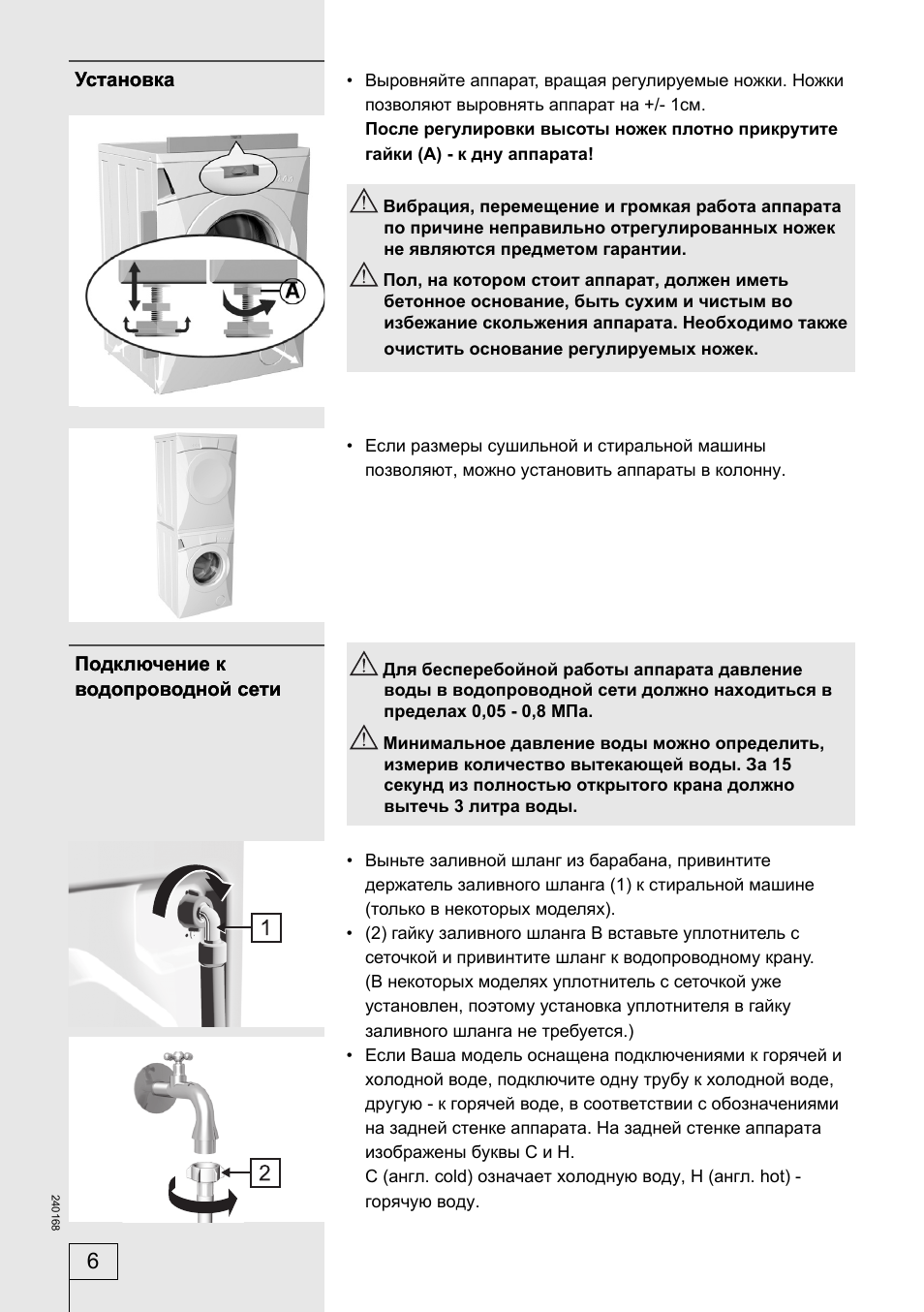

• Выровняйте аппарат, вращая регулируемые ножки. Ножки
позволяют выровнять аппарат на +/- 1см.
После регулировки высоты ножек плотно прикрутите
гайки (A) — к дну аппарата!
Вибрация, перемещение и громкая работа аппарата
по причине неправильно отрегулированных ножек
не являются предметом гарантии.
Пол, на котором стоит аппарат, должен иметь
бетонное основание, быть сухим и чистым во
избежание скольжения аппарата. Необходимо также
очистить основание регулируемых ножек.
• Если размеры сушильной и стиральной машины
позволяют, можно установить аппараты в колонну.
Для бесперебойной работы аппарата давление
воды в водопроводной сети должно находиться в
пределах 0,05 — 0,8 МПа.
Минимальное давление воды можно определить,
измерив количество вытекающей воды. За 15
секунд из полностью открытого крана должно
вытечь 3 литра воды.
• Выньте заливной шланг из барабана, привинтите
держатель заливного шланга (1) к стиральной машине
(только в некоторых моделях).
• (2) гайку заливного шланга В вставьте уплотнитель с
сеточкой и привинтите шланг к водопроводному крану.
(В некоторых моделях уплотнитель с сеточкой уже
установлен, поэтому установка уплотнителя в гайку
заливного шланга не требуется.)
• Если Ваша модель оснащена подключениями к горячей и
холодной воде, подключите одну трубу к холодной воде,
другую — к горячей воде, в соответствии с обозначениями
на задней стенке аппарата. На задней стенке аппарата
изображены буквы С и Н.
С (англ. cold) означает холодную воду, H (англ. hot) —
горячую воду.
Установка
Установка
Подключение к
водопроводной сети
Подключение к
водопроводной сети
6
240168

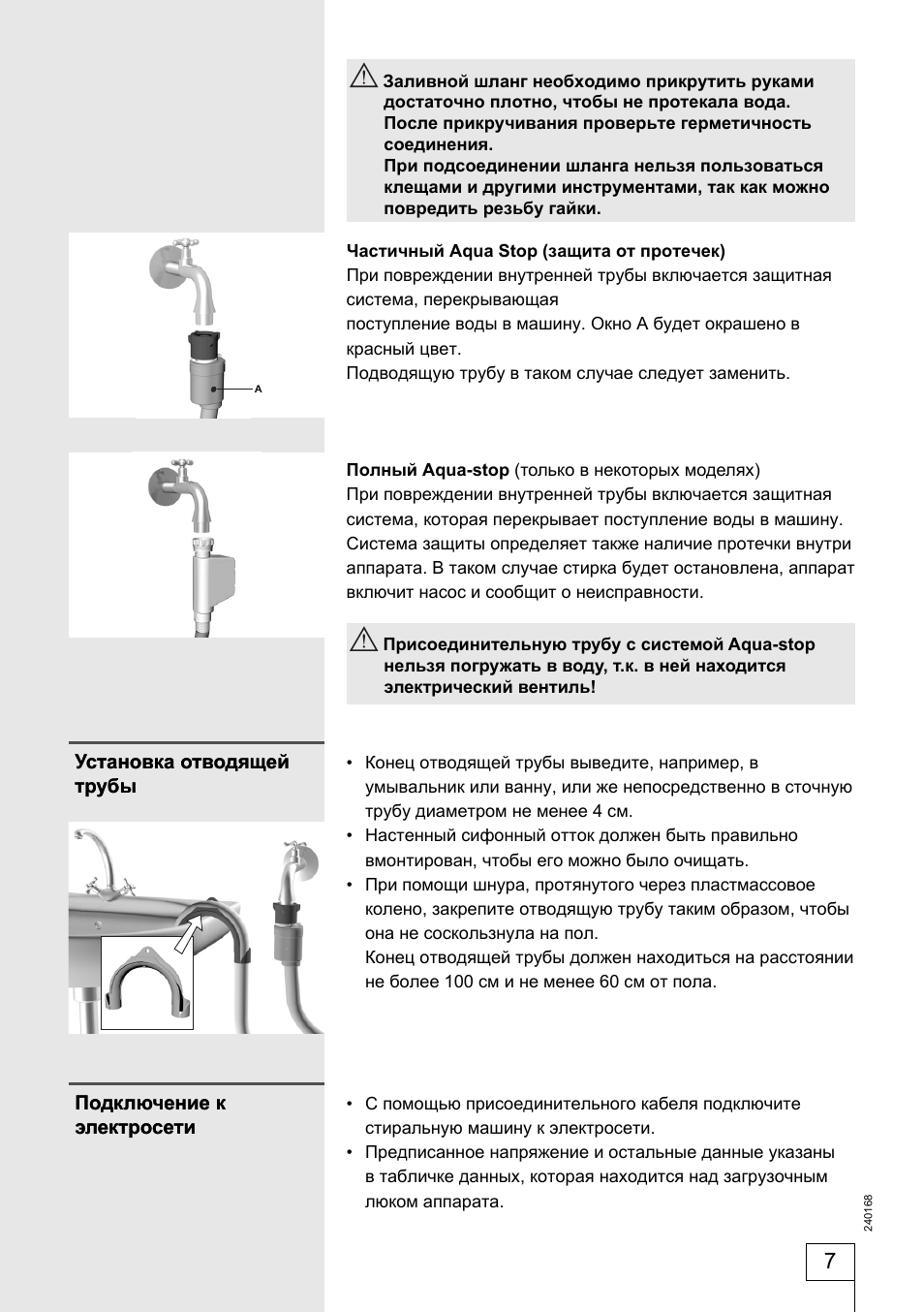

Заливной шланг необходимо прикрутить руками
достаточно плотно, чтобы не протекала вода.
После прикручивания проверьте герметичность
соединения.
При подсоединении шланга нельзя пользоваться
клещами и другими инструментами, так как можно
повредить резьбу гайки.
Частичный Aqua Stop (защита от протечек)
При повреждении внутренней трубы включается защитная
система, перекрывающая
поступление воды в машину. Окно А будет окрашено в
красный цвет.
Подводящую трубу в таком случае следует заменить.
Полный Aqua-stop (только в некоторых моделях)
При повреждении внутренней трубы включается защитная
система, которая перекрывает поступление воды в машину.
Система защиты определяет также наличие протечки внутри
аппарата. В таком случае стирка будет остановлена, аппарат
включит насос и сообщит о неисправности.
Присоединительную трубу с системой Aqua-stop
нельзя погружать в воду, т.к. в ней находится
электрический вентиль!
• Конец отводящей трубы выведите, например, в
умывальник или ванну, или же непосредственно в сточную
трубу диаметром не менее 4 см.
• Настенный сифонный отток должен быть правильно
вмонтирован, чтобы его можно было очищать.
• При помощи шнура, протянутого через пластмассовое
колено, закрепите отводящую трубу таким образом, чтобы
она не соскользнула на пол.
Конец отводящей трубы должен находиться на расстоянии
не более 100 см и не менее 60 см от пола.
• С помощью присоединительного кабеля подключите
стиральную машину к электросети.
• Предписанное напряжение и остальные данные указаны
в табличке данных, которая находится над загрузочным
люком аппарата.
Установка отводящей
трубы
Установка отводящей
трубы
Подключение к
электросети
Подключение к
электросети
7
240168

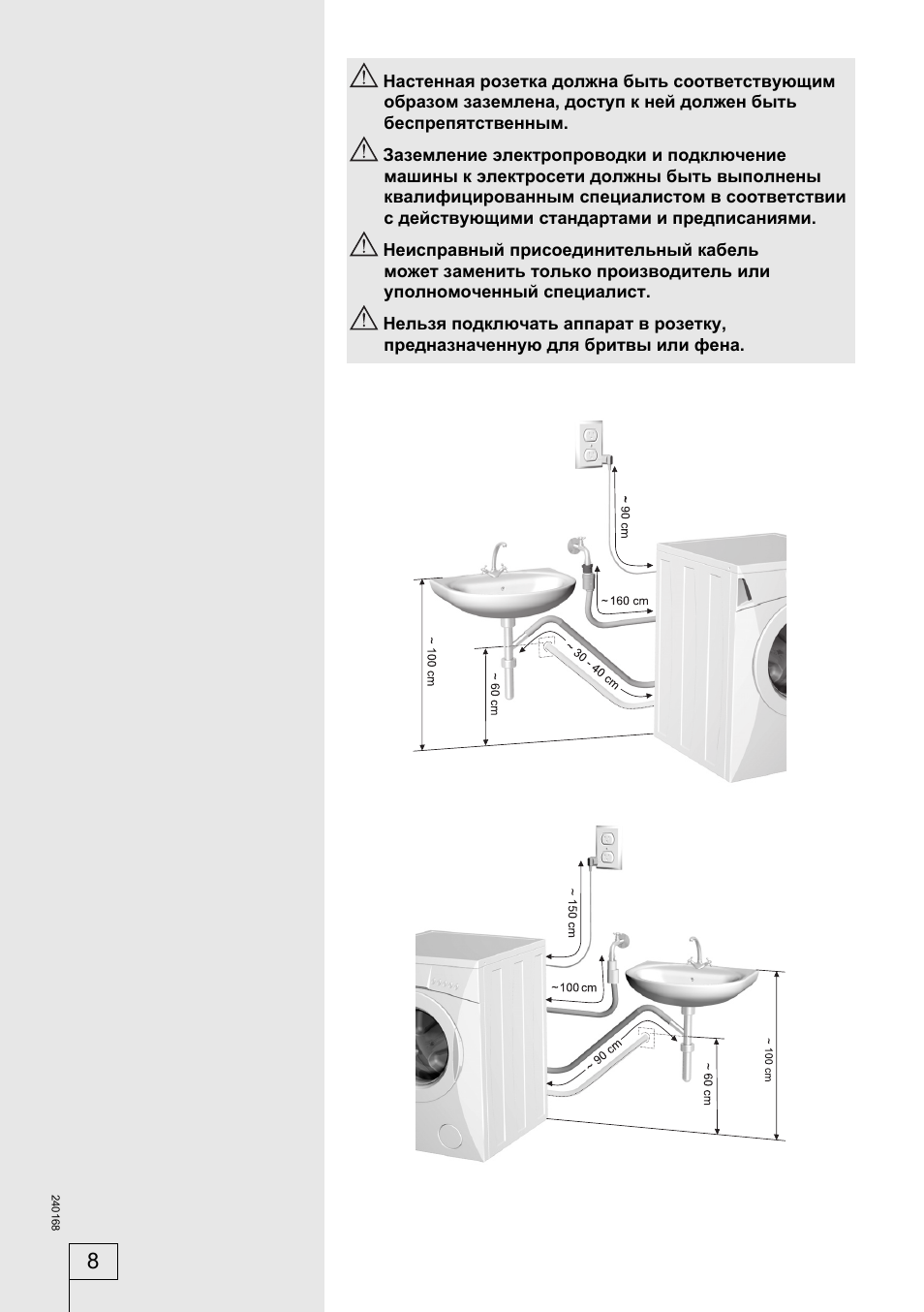

Настенная розетка должна быть соответствующим
образом заземлена, доступ к ней должен быть
беспрепятственным.
Заземление электропроводки и подключение
машины к электросети должны быть выполнены
квалифицированным специалистом в соответствии
с действующими стандартами и предписаниями.
Неисправный присоединительный кабель
может заменить только производитель или
уполномоченный специалист.
Нельзя подключать аппарат в розетку,
предназначенную для бритвы или фена.
8
240168

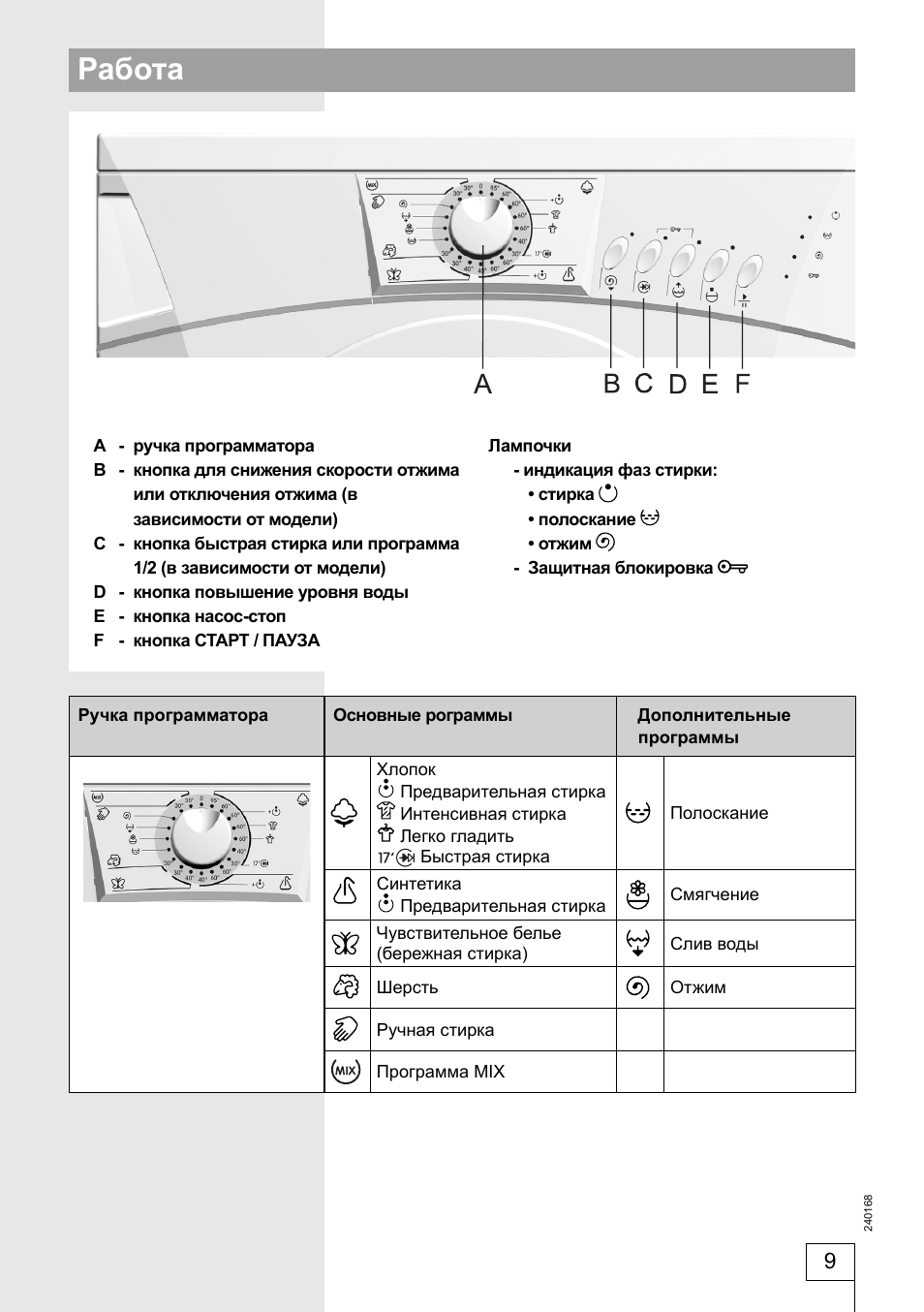

A — ручка программатора
B — кнопка для снижения скорости отжима
или отключения отжима (в
зависимости от модели)
C — кнопка быстрая стирка или программа
1/2
(в зависимости от модели)
D — кнопка повышение уровня воды
E — кнопка насос-стоп
F — кнопка СТАРТ / ПАУЗА
Лампочки
—
индикация фаз стирки:
•
стирка
•
полоскание
•
отжим
— Защитная блокировка
9
Ручка программатора
Основные рограммы
Дополнительные
программы
Хлопок
Предварительная стирка
Интенсивная стирка
Легко гладить
Быстрая стирка
Полоскание
Синтетика
Предварительная стирка
Смягчение
Чувствительное белье
(бережная стирка)
Слив воды
Шерсть
Отжим
Ручная стирка
Программа MIX
Работа
240168

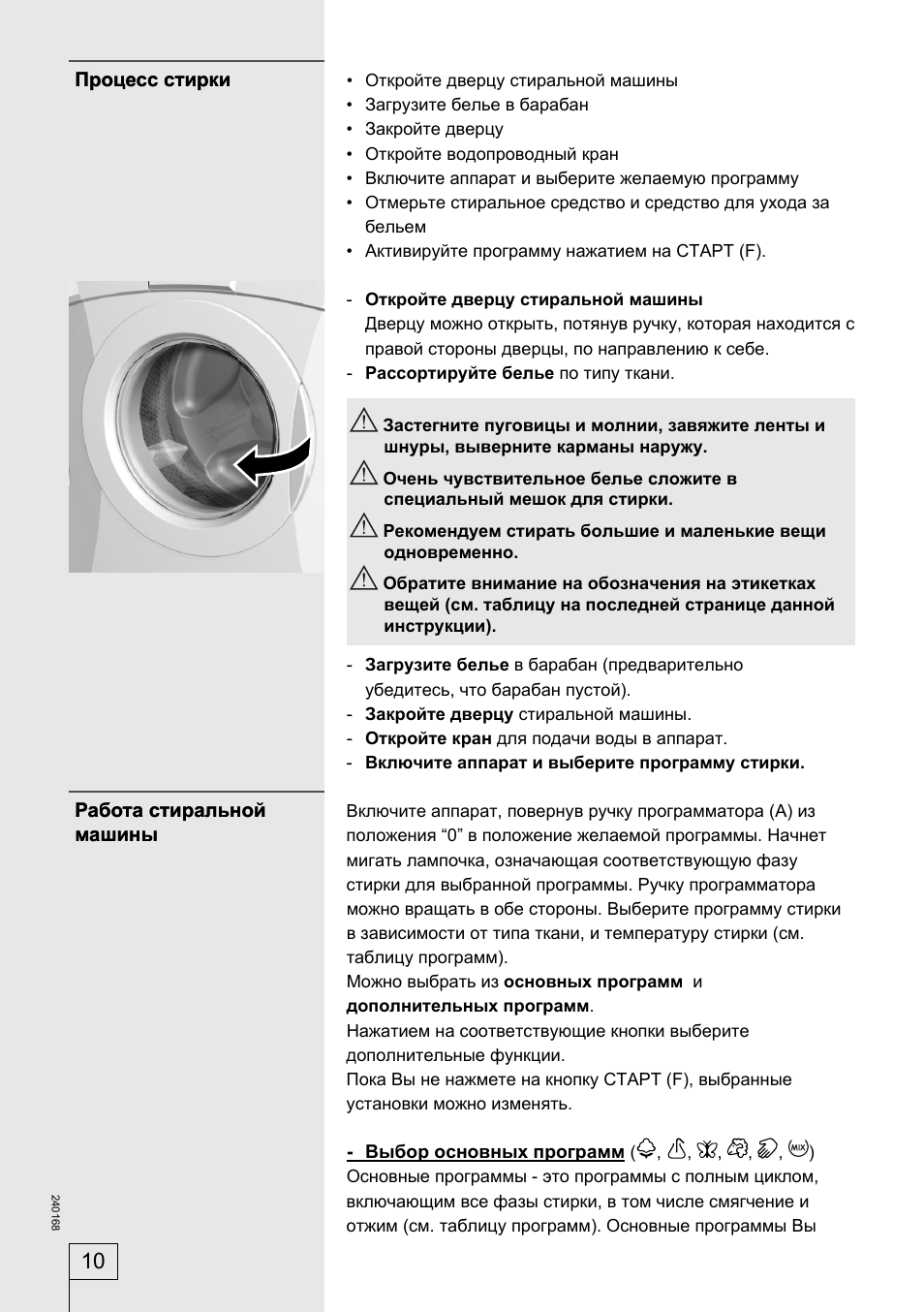

• Откройте дверцу стиральной машины
• Загрузите белье в барабан
• Закройте дверцу
• Откройте водопроводный кран
• Включите аппарат и выберите желаемую программу
• Отмерьте стиральное средство и средство для ухода за
бельем
• Активируйте программу нажатием на СТАРТ (F).
— Откройте дверцу стиральной машины
Дверцу можно открыть, потянув ручку, которая находится с
правой стороны дверцы, по направлению к себе.
— Рассортируйте белье по типу ткани.
Застегните пуговицы и молнии, завяжите ленты и
шнуры, выверните карманы наружу.
Очень чувствительное белье сложите в
специальный мешок для стирки.
Рекомендуем стирать большие и маленькие вещи
одновременно.
Обратите внимание на обозначения на этикетках
вещей (см. таблицу на последней странице данной
инструкции).
— Загрузите белье в барабан (предварительно
убедитесь, что барабан пустой).
— Закройте дверцу стиральной машины.
— Откройте кран для подачи воды в аппарат.
— Включите аппарат и выберите программу стирки.
Включите аппарат, повернув ручку программатора (A) из
положения “0” в положение желаемой программы. Начнет
мигать лампочка, означающая соответствующую фазу
стирки для выбранной программы. Ручку программатора
можно вращать в обе стороны. Выберите программу стирки
в зависимости от типа ткани, и температуру стирки (см.
таблицу программ).
Можно выбрать из основных программ и
дополнительных программ.
Нажатием на соответствующие кнопки выберите
дополнительные функции.
Пока Вы не нажмете на кнопку СТАРТ (F), выбранные
установки можно изменять.
— Выбор основных программ
(
,
,
,
,
,
)
Основные программы — это программы с полным циклом,
включающим все фазы стирки, в том числе смягчение и
отжим (см. таблицу программ). Основные программы Вы
Процесс стирки
Процесс стирки
Работа стиральной
машины
Работа стиральной
машины
10
22:39
Ремонт стиральной машины Gorenje Сборка
21:33
Замена подшипника в стиральной машине Gorenje WS 42121
27:34
Большой обзор стиральной машины Gorenje
04:12
Стиральная машина Gorenje| Коротко про стиральную машину Горенье
10:42
Стиральная машина Gorenje не запускается.
23:34
Gorenje WS 42081 cottons 40c (60)
20:45
Gorenje WS42081 synthetics 40c
Нажмите на кнопку для помощи
View the manual for the Gorenje WS42081 here, for free. This manual comes under the category washing machines and has been rated by 3 people with an average of a 7.9. This manual is available in the following languages: English. Do you have a question about the Gorenje WS42081 or do you need help?
Ask your question here
Frequently Asked Questions
Can’t find the answer to your question in the manual? You may find the answer to your question in the FAQs about the Gorenje WS42081 below.
What temperature should I use for my laundry?
The washing label of your garment shows the recommended washing temperature.
How do I prevent my washing machine from smelling?
Unpleasant odours can be avoided by occasionally washing at 60 degrees and using the recommended amount of detergent per wash.
Do I need to use an anti-scaling agent for my washing machine?
It is not necessary to use an anti-scaling agent. Scale deposits can be prevented by limiting washing at high temperatures and using the recommended amount of detergent per wash.
Is the manual of the Gorenje WS42081 available in English?
Yes, the manual of the Gorenje WS42081 is available in English .
Is your question not listed? Ask your question here
Are you looking for the manual for Gorenje WS42081? You are in the right place. Below the document viewer for Gorenje WS42081 manual in PDF format. To save your time, we say that the most common problems with Gorenje WS42081 can be found in the manual in the «Troubleshooting» section. Check the appropriate page number in the table of contents, and then enter it in the page number box on the right side of the document viewer for Gorenje WS42081.
If you have questions about the Gorenje WS42081 device, use the form at the bottom of the page and ask our community a question.
Remember! Reading the Gorenje WS42081 user manual and adhering to the rules of using the device provided there, greatly help in its effective use. It is important to correctly configure Gorenje WS42081, it will save resources needed to use it. In case of problems, you will also find recommended companies that can properly fix Gorenje WS42081. One of the most important reasons why you should read the Gorenje WS42081 user manual is that to take advantage of the warranty provided on Gorenje WS42081 — the device must be used in accordance with the manufacturer’s recommendations presented in user manual.
If you want to download Gorenje WS42081 manual, use the «Download» button below. You can easily view the downloaded version and print selected manual pages Gorenje WS42081. All manuals on our website are available in PDF format, which is the most universal format that is as easy to use as possible on all operating systems.
-
Инструкции по эксплуатации
1
GORENJE WS42081 инструкция по эксплуатации
(32 страницы)
- Языки:Русский
-
Тип:
PDF -
Размер:
2.57 MB -
Описание:
Стиральная машина
Просмотр
На NoDevice можно скачать инструкцию по эксплуатации для GORENJE WS42081. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации GORENJE WS42081. Инструкции по использованию помогут правильно настроить GORENJE WS42081, исправить ошибки и выявить неполадки.
A good user manual
The rules should oblige the seller to give the purchaser an operating instrucion of Gorenje WS42081, along with an item. The lack of an instruction or false information given to customer shall constitute grounds to apply for a complaint because of nonconformity of goods with the contract. In accordance with the law, a customer can receive an instruction in non-paper form; lately graphic and electronic forms of the manuals, as well as instructional videos have been majorly used. A necessary precondition for this is the unmistakable, legible character of an instruction.
What is an instruction?
The term originates from the Latin word „instructio”, which means organizing. Therefore, in an instruction of Gorenje WS42081 one could find a process description. An instruction’s purpose is to teach, to ease the start-up and an item’s use or performance of certain activities. An instruction is a compilation of information about an item/a service, it is a clue.
Unfortunately, only a few customers devote their time to read an instruction of Gorenje WS42081. A good user manual introduces us to a number of additional functionalities of the purchased item, and also helps us to avoid the formation of most of the defects.
What should a perfect user manual contain?
First and foremost, an user manual of Gorenje WS42081 should contain:
— informations concerning technical data of Gorenje WS42081
— name of the manufacturer and a year of construction of the Gorenje WS42081 item
— rules of operation, control and maintenance of the Gorenje WS42081 item
— safety signs and mark certificates which confirm compatibility with appropriate standards
Why don’t we read the manuals?
Usually it results from the lack of time and certainty about functionalities of purchased items. Unfortunately, networking and start-up of Gorenje WS42081 alone are not enough. An instruction contains a number of clues concerning respective functionalities, safety rules, maintenance methods (what means should be used), eventual defects of Gorenje WS42081, and methods of problem resolution. Eventually, when one still can’t find the answer to his problems, he will be directed to the Gorenje service. Lately animated manuals and instructional videos are quite popular among customers. These kinds of user manuals are effective; they assure that a customer will familiarize himself with the whole material, and won’t skip complicated, technical information of Gorenje WS42081.
Why one should read the manuals?
It is mostly in the manuals where we will find the details concerning construction and possibility of the Gorenje WS42081 item, and its use of respective accessory, as well as information concerning all the functions and facilities.
After a successful purchase of an item one should find a moment and get to know with every part of an instruction. Currently the manuals are carefully prearranged and translated, so they could be fully understood by its users. The manuals will serve as an informational aid.
