Сборка деревянного парусника «Halcon 1840». Масштаб 1:100

Сообщение

valerik1982 » Чт янв 12, 2017 3:17

Всех приветствую.

Начал сборку первой своей деревянной модели парусника «Halcon 1840».
Купил самый дешевый кит на АлиЭкспресс всего за 1000 рублей.
Постепенно публикую видео по сборке.
Думаю, оно будет интересно всем новичкам, которые хотят попробовать себя в моделизме без особых затрат.

Уже сделал 3 части видео
1)Обзор кита, сборка каркаса https://goo.gl/FMYIh7
2)Установка палубы и планширей https://goo.gl/iuaXr6
3)Обшивка корпуса https://goo.gl/Ll6r8P

Покупал модель на АлиЭкспресс тут
https://goo.gl/E6FQKg
Пушки бал вот эти
https://goo.gl/cXet7K
Рымы вот эти
https://goo.gl/XCqDMP
Нагели вот эти
https://goo.gl/QPpdKN

Буду признателен за конструктивные советы-предложения. Ну и похвалить тоже можете
Также с радостью отвечу на любые вопросы.

Пользуясь случаем вопрос-просьба. Если вдруг у кого-то есть схема такелажа для данного парусника, то буду очень признателен, если поделитесь. В китайской инструкции ничего про такелаж нет.

Вложения

: Каркас собран

: Вставочки в палубе (китайцы перестарались с размерами прорезей)

: Склейка планширей.

: приклейка планширя

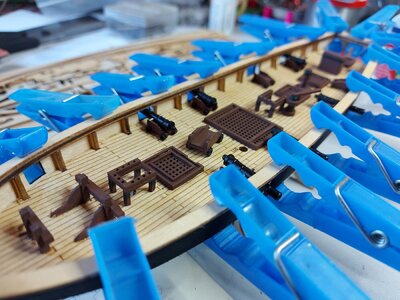

: Приклейка фальшборта. Бельевые прищепки очень помогают

: Палуба и планшири установлены

: В процессе обшивки

: Правый борт готов

: Правый борт готов

: Залил карман под обшивочными рейками ПВА

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

Re: Сборка деревянного парусника «Halcon 1840»

Сообщение

valerik1982 » Вт янв 24, 2017 18:17

DragonCat
Спасибо за похвалу. Стараюсь. Делать уж совсем как на китайских картинках не хочется. На картинках, кстати, на АлиЭкспресс чаще встречается парусник Harvey так же в масштабе 1:100. впрочем, в их исполнении они почти близнецы.
Работаю над палубной мелочью сейчас. скоро будет новая порция фотографий и видео. процесс долго идет, т.к. много надо дорабатывать или полностью переделывать.

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

Re: Сборка деревянного парусника «Halcon 1840». Масштаб 1:10

Сообщение

valerik1982 » Пн фев 06, 2017 0:30

Эволюция нактоуза в моем исполнении. Сначала думал, что это тамбур для входа в трюм. Но потом при помощи соратников с этого формуа и интернета все же понял, что это нактоуз. Поэтому переделал, как бы ни обидно было.
1) В правом верхнем углу первая версия. Рында из пластика. Форма мне совсем не понравилась. Больше было похоже на плафон от лампочки. Решил переделать
2)На левом верхнем уже симпатичная рында. Сделал из зубочистки. Юбочку снизу сделал из колечка проволочного. Потом все покрыл бронзовой акриловой краской. Также добавил петли на двери из кусочков скобы от степлера
3)На левом нижнем уже версия не тамбура, а нактоуза. Окошки размером 2*3мм из блистерной упаковки. Дополнительно покрывал их глянцевым лаком Tamya для пластиковых моделей. Очень хорошо имитирует стекло такое исполнение, т.к. лак растекается и дает выпуклую поверхность.
4)В правом нижнем углу финальная версия. В стенке вырезал один большой паз 8*5мм, а потом добавил две перемычки. Получилось очень натурально на мой взгляд (с учетом моих возможностей по изготовлению в масштабе 1:100, конечно)

Результатом доволен.

К концу недели будет, думаю, следующая часть видео, где будет и нактоуз.

Вложения

Игорь Тараканов: Сообщения: 6964; Зарегистрирован: Сб дек 29, 2012 5:31; Благодарил (а): 72 раза; Поблагодарили: 1207 раз

Re: Сборка деревянного парусника «Halcon 1840». Масштаб 1:10

Сообщение

Игорь Тараканов » Пн фев 06, 2017 9:12

Справедливости ради надо отметить, что были балтиморские шхуны с тамбуром (при этом, нактоуз является единым целым с тамбуром встроен в заднюю переборку тамбура, и, конечно, не такой огромный) в этом месте, и были шхуны без тамбура. Всё зависит от размеров той «коробочки», которая в данном масштабе изображает то ли тамбур, то ли нактоуз.

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

Re: Сборка деревянного парусника «Halcon 1840». Масштаб 1:10

Сообщение

valerik1982 » Пн фев 06, 2017 11:00

Да, я понимаю, что это могша бы быть единая конструкция. Но размер говорит об обратном. С кчетом масштаба коробочка в реале получается 100*120*50см. Ну никак тамбура там быть не может. Я кучу картинок и фотографий пересмотрел. А тамбур, к сожалению, не влезает там на палубу — хотел сделать комбинированный. Будем считать, что том тствие тамбура — некая условность модели.

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

Re: Сборка деревянного парусника «Halcon 1840». Масштаб 1:10

#14

Сообщение

valerik1982 » Пн мар 06, 2017 17:02

Подготовил очередное видео по сборке.

1. Установка пушек — 0:00:00
2. Крамболы — 0:09:14
3. Кофель-нагельные планки — 0:11:43
4. Битенг — 0:23:20
5. Помпа — 0:25:11
6. Нактоуз — 0:31:35

Пушки на палубе и нактоуз я уже выкладывал в прошлом сообщении. В этом выложу фотографии остальных элементов.

Вложения

: Помпа

: Крамболы и битенг

: Кофель-нагельная планка. Убил на них часов 9. Постоянно ломались! Фанаера слоилась. Линейка крошилась…

valerik1982: Сообщения: 71; Зарегистрирован: Чт янв 12, 2017 2:16; Откуда: Москва; Благодарил (а): 1 раз; Поблагодарили: 18 раз

Re: Сборка деревянного парусника «Halcon 1840». Масштаб 1:10

#15

Сообщение

valerik1982 » Чт мар 09, 2017 14:11

Знаю, что не по теме, но все же. Небольшое лирическое отступление. Дверка, которую делал изначально для палубной надстройки и которую можно видеть на фотографиях выше, все не давала мне покоя. И я решил вокруг дверки сделать домик. Дверку, правда, в итоге сделал другу. Уже отдельную — не нарисованную.

Основание домика 25*26мм. Окошки 4*5мм. Табличка с номером дома 2*2,5мм. Высота цифр примерно 1.4мм. Труба по периметру 3*3мм. Опоры крыши крыльца из зубочисток. Ну и, конечно, дверка 8*4мм с ручкой в 1.5мм. 15 часов работы и домик готов

Вложения

Вернуться в «Чайна-Таун»

Перейти

Форум моделистов Верфь на столе. Архивы
↳ Форум +
Модели. Форум моделистов сайта shipmodeling.ru
↳ Вопросы изготовления
↳ Материалы и инструменты
↳ Материалы и инструменты «Мастерской Алексея Доманова»
↳ Исторические вопросы
↳ Scratchbuild (изготовление с нуля)
↳ Паровой и современный флот
↳ Модели из наборов. Что, где, когда.
↳ Модели из наборов
↳ Amati
↳ Artesania Latina
↳ Constructo
↳ Corel
↳ Euromodel
↳ Jotika (Caldercraft)
↳ Mamoli
↳ Mantua
↳ Model Shipways
↳ OcCre
↳ Чайна-Таун
↳ Милания (Мастер-корабел)
↳ Фальконет
↳ Разное
↳ Собутыльники и Миниатюрные модели
↳ Модели зданий и сооружений
↳ Русское деревянное зодчество
↳ Строения Domus и Aedes Ars
↳ Партворки (Батиста, Баунти, Бисмарк, Виктория, Черная Жемчужина)
↳ 12 Апостолов
↳ Корабль Черная жемчужина
↳ Парусник Баунти
↳ Корабль Виктори (Виктория)
↳ Сан-Джованни Батиста
↳ Бисмарк история, легенда и модель для сборки
Жизнь сайта shipmodeling.ru
↳ Общие вопросы
↳ Обсуждение статей с сайта
↳ Ищу земляка
↳ Куплю или продам
↳ Куплю
↳ Продам
↳ Конкурс-2010
Соревнования и выставки судомоделистов
↳ Соревнования, выставки, музеи, встречи судомоделистов
↳ Федерация судомодельного спорта России
↳ Конкурс ФССР и Верфь на столе – 2020
↳ Конкурс Верфь на столе – 2012
↳ Обсуждение работ
↳ Общие вопросы
Форум моделистов Верфь на столе. Авторские работы
↳ Дмитрий Шевелев
↳ Ждан Владислав Витальевич
↳ Сергей Кутузов
↳ Роман Люликов
↳ Сергей Трубчанинов

Источник

Опубликовано: 21 дек. 2016 г.

Тема на формуе с фотографиями и комментариями
https://goo.gl/xK9nkQ

Фотоальбом процесса сборки
https://goo.gl/photos/sbErm7WLr1gunsH7A

Сборка парусника Halcon 1840
Часть 1
Инструменты, обзор набора, сборка корпуса

Начинаю серию видео по сборке парусника Halcon 1840. Куплен на АлиЭкспрессе всего за 1000р с доставкой.
В этом видео 3 части
1)Рассказ об инструментах и приспособлениях, которые пригодятся при сборке 0:00:00
2)Рассказ о наборе, из которого буду делать модель 0:20:33
3)Рассказ о сборке каркаса 0:27:54

Те, кто хочет парусник в нормальном качестве и со всеми детальками из металла, то можно купить тут. Но это уже почти 9000р
https://goo.gl/QZYnaR

Источник

Сборка парусника Halcon 1840. Часть 1 (инструменты, обзор набора, сборка каркаса) — YouTube | Парусники, Корабль, Мореплавание

Источник

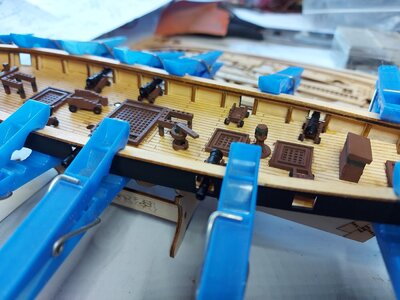

With some of the parts in place, it starts to look like a ship

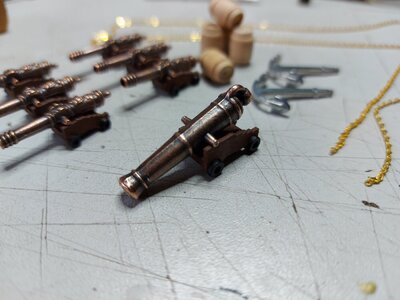

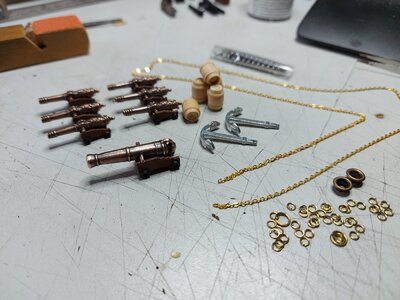

At this point, the accesory pack fell in the mailbox. This pack consists of 6 nicely detailed «small» cannons, one «big» cannon, 5 barrels, 2 metal anchors, anchor chain with some link rings, and a bag of small ball bearing balls wich should go for cannonballs. Unfortunately these balls are to big even for the big cannon, so i put them on the side for now. So lets build and paint the new parts

At this point i discovered my revell enamel paint dried out so the metal straps on the barrels have to wait on their color until the shops open again.

The big cannon appeared to be nozzle heavy and kept falling forward…

I had to use a small 3mm drill to drill out the nozzle to lose some weight at the front.

At this point the questions are starting.
I want to paint the anchorchain in a nice scale color, but how do i do this without making a mess of it and what color(s) should i use?

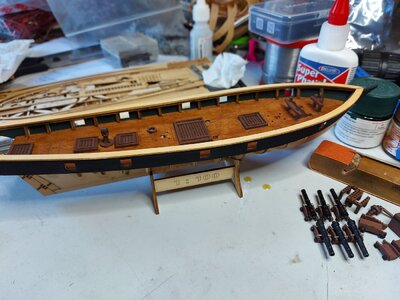

Next was to apply some paint to the deck and inside of the boardings:

Next step will be to add the planks on the bottom of the hull. To keep the strips of wood in place while drying, i tried needles and wasknijpers(whats the correct english word for this?) But both didnt work the way i was hoping them to work, so i did what every hobbyist would do; i made my own tools to fit the job!

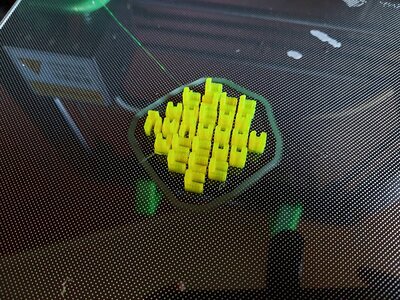

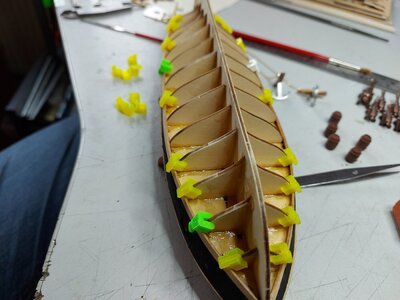

I made some simple clamps who would fit on the ribs, with a little extension to keep the strips of wood in place.

Now this problem is solved, i can continue glueing the strips of wood in place.
This is a slow process, max 2 strips a day because i want to let the wood dry for at least one day.

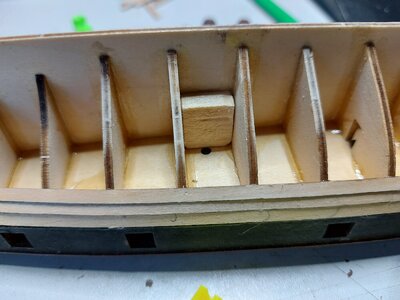

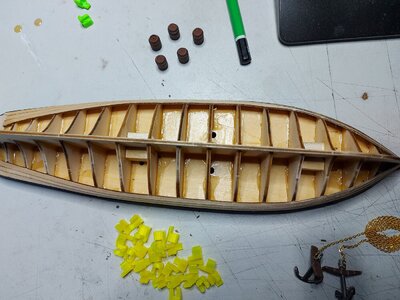

I also glued little blocks of balsa wood on the spots the masts will be glued as reinforcements.

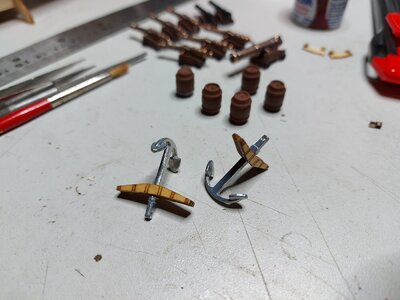

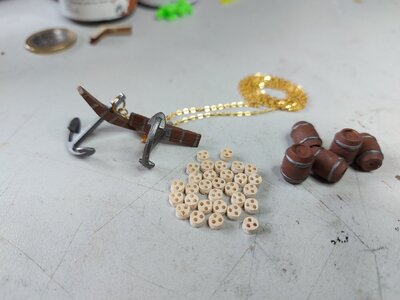

Painted the anchors and the hoops of the barrels

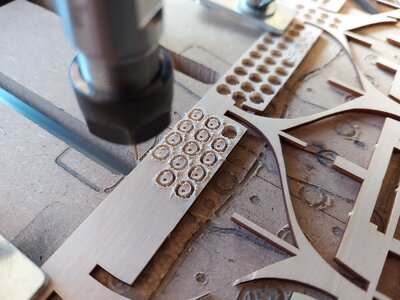

I made an attempt to make my own 4mm deadeyes. They dont look too bad, but im curious how they look to the seasoned scale builders here.

I am also making some 3x4mm single blocks. Not sure how many i gonna need so i start with about 20 or so.

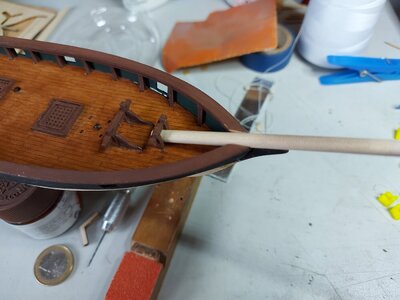

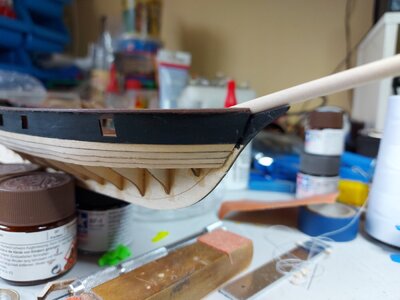

I also made some room for the bowsprit by filing the rail down to stem level.
I know it is not like it should be, but looks good:

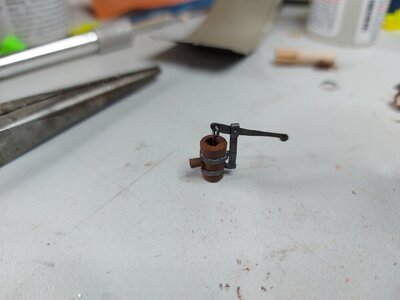

After some inspiration from @Dr Havotnicus i built a new pump:

My only concern is the size. I think it might be too big for 1:100 scale. I will try to find some sizes and if it really is too big, i will make another. I know i can make something nice now, so that shouldnt be a big problem

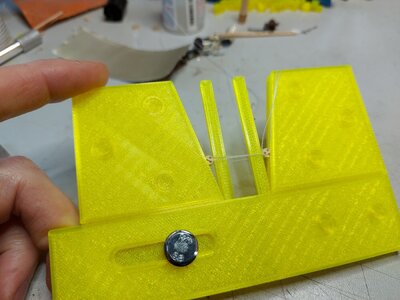

Next thing i made was a tool to help me thread my deadeyes. I found something on aliexpress that looked like this and made my own:

Time for a little update.
Unfortunately it is a really small update, did not have much time to work on this ship.

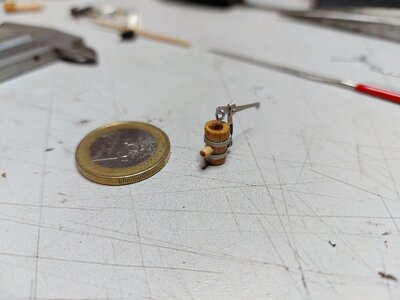

I have made a new smaller version of the pump:

I hope i can make a bigger update soon.

Источник

Перейти к содержимому

Собственно, началась она уже давно, но я решила, что лучше продолжить это действо тут. Я давно мечтала начать строить кораблики, самым первым выбрал именно эту модель, ибо она стоит недорого, и не так жалко денег, если ничего не получится)))

В общем, не судите строго, все, кто это увидит. Это моя первая сборка. Много чего покупать пришлось к нему, изучить матчасть, но так даже интереснее)

Начал я сборку корпуса. Шпангоуты приклеил у основной части. Вынул и склеил подставку.
Вообще, конечно, качество фанеры оставляет желать лучшего, плюс я немного испортил фанерку эту длинную ахах Пальцы приклеились к нему, и отодрал кусочек. Но это не страшно, этой внутренней части не будет видно.
Но, в общем-то, что я ожидал от алиэкспресс.
Подставка чуть шатается, но я пока не понял, то ли у меня руки кривые, и склеил не очень ровно, то ли детальки не одинаковые)) Но это ладно, все поправимо))

Положил палубу, пока не приклеивал. Конечно, исходный материал очень хлипенький. И корпус немного поведенный.. Чтоб его выпрямить, нада канцелярские резинки, которых у меня нема… пока нет. Так что пока до понедельника откладывается)
Склеил планшери, немного кривовато, но зашлифую потом.
Вообще процесс требует очень большой усидчивости. Спасибо одному человечку, который снял видео на этот корабль. Прям очень помогает))

В общем, я понял, что в процессе работы допущу нереальное количество косяков и ошибок. В надежде, что их не так будет видно под краской и морилкой))
Приклеил палубу, планшери… оочень неудачно, но стараюсь выровнять всю эту конструкцию. Главное, чтобы ровно легла обшивка. Тогда все эти косяки успешно закроются.

Такая вот не хитрая конструкция выравнивает кораблик. А то он у меня совсем перекошенный. Оставлю на завтра до вечера ахах посмотрю, как оно будет.

Продолжил сборку после небольшого перерыва. Вклеил фальшборта, немного криво. Но все еще надеюсь, что большая часть косячков закрасится и зашлифуется. В общем и целом для первого раза неплохо. Ну, как по мне. Немного преступил к самой сложной части, а именно обшивка корпуса. Пока реечки очень мило приклеиваются, но у меня закончился клей. Позже закончу. А вообще мне нравится)))

Вот на самом деле часть, за которую я больше всего переживал, пошла легче, чем все остальное. Ну мне так кажется.
Обшивка корпуса занятие муторное, но весьма занимательная. Своеобразная медитация под музычку.
Не без косячков, но все же. И вообще надеюсь, что мне реек хватит… А то ощущение, что их там мало. Самое страшное получилось верх корабля… А нижние у киля легли хорошооо…

Ну штош… Надо выбирать краску. Видел в группе вк офигенную покраску в черно-белый цвет. Хотел под дерево морилкой, но просто влюбился в вариант с покраской. Да и под черной краской меньше косяков будет видно
Пока еще не зашлифовано, но… результат мнее нравится. Второй корабль пойдет полегче))

Знаете, есть такое потрясающее чувство, когда ты получаешь удовольствие от того, что ты делаешь. Как и делиться этим. Что я и делаю, в общем-то. Да и просто сохраняю весь процесс для себя, в будущее.
Процесс затягивает настолько, что хочешь довести все до совершенства. Есть охренительный канал одного из моделистов по этому кораблю, смотрю, как сериал который день. Парень на самом деле большой молодец, так объяснять, это уметь надо. Ну и подсматриваю на фотки других моделистов, что собирают такие же кораблики. Например, покраску, доп украшения.
Тут вот я подглядел как оформить борта, плюс тем самым закрыть часть косячков. Может, на фото не так заметно, но легли рамки именно там где нужно. Пушечные порты еще не зашлифовывал до конца, тупанул, взял полукруглый надфиль, но это не беда. Закрасится, будет вообще огонь.
Пока клеил, углядел вмятину на борте. Ее даже на фото видно. Видимо, пережал рейку, когда клеил. Думал обойдется без шпаклевки, но видимо нет.

Наконец-то ко мне доехали краски, черная и белая. Иии… юферсы. Правда я не ожидал, что они такие маленькие, что даже засомневался, подойдут или нет… Но, возможно, я просто пока не чую масштаб. Красочки классные, без запаха вообще. Ну и лак еще купил. Над кисточек купить еще, а то те, что у меня есть для окрашивания не очень.
Немного зашпаклевал корпус, хотелось заполнить некоторые, слишком большие щели между рейками. Но вообще хорошая штука, чтобы перекрыть косяки и выровнять корпус. Особенно для косячников, вроде меня. Видел как-то на видео у моделистов, что они прям толстым слоем покрывают корпус перед чистовой обшивкой. Но у меня обшивка всего одна, одновременно черновая и чистовая. Поэтому не очень тонким слоем закрыл корпус шпаклевкой. Хотел только самые видимые щели, но увлекся)) Потом сниму шкуркой до ровного тонкого слоя.
Мой любимый цвет белый. Поэтому под фальшбортами корпус будет белый.

Продолжаю изучать матчасть по своей прелести. Собрал некоторые палубные надстройки, получилось кривовато ахах Даже показывать не хочу, но в целом мне понравилось.
Ну, и закрасил нижнюю часть корпуса белой краской, ну и в целом получилось неплохо, хотя маляр-штукатур из меня так себе ахах
И думаю меж портами тоже белым закрасить. Но сначала пусть высохнет корпус. Иначе неудобно.

Не итоговый вариант, но весь день сижу его мазюкаю, подмазюкиваю. Вообще люблю красить, прям успокаивает. Очень жду, когда придут мои морилки. Сосна, тик и дуб. Для дальнейшей сборки и покраски. Примеряю вот мачту будущую и сделал заготовки под бушприт. Не все, но что сделал пока.
Но без покраски пока продолжить не могу. Только покрыл лаком кораблик, уже покрашенную часть..
