СТИРАЛЬНАЯ МАШИНА
2

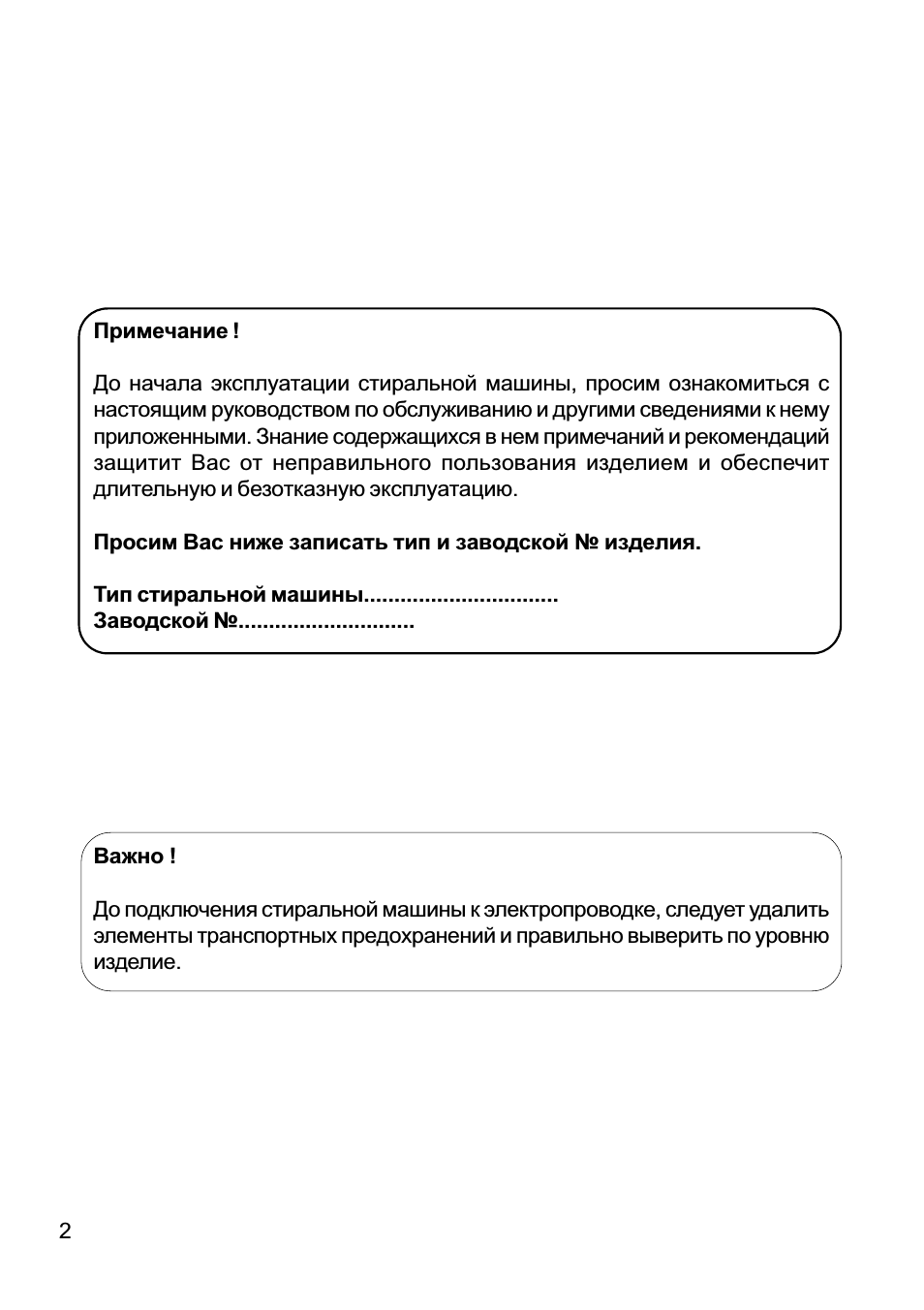

Примечание !
До начала эксплуатации стиральной машины, просим ознакомиться с
настоящим руководством по обслуживанию и другими сведениями к нему
приложенными. Знание содержащихся в нем примечаний и рекомендаций
защитит Вас от неправильного пользования изделием и обеспечит
длительную и безотказную эксплуатацию.
Просим Вас ниже записать тип и заводской № изделия.
Тип стиральной машины…………………………..
Заводской №………………………..
Важно !
До подключения стиральной машины к электропроводке, следует удалить
элементы транспортных предохранений и правильно выверить по уровню
изделие.
3

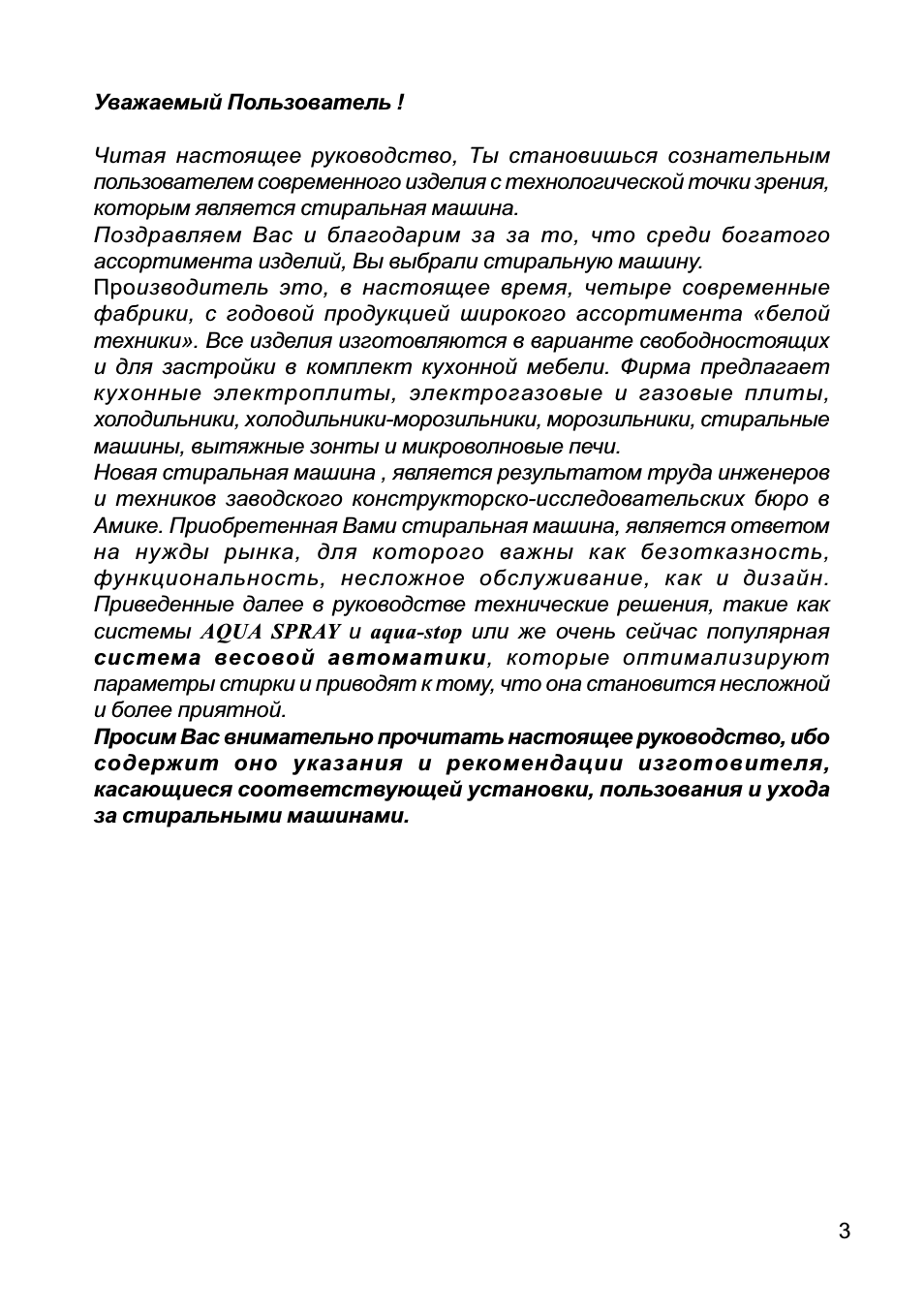

Уважаемый Пользователь !
Читая настоящее руководство, Ты становишься сознательным
пользователем современного изделия с технологической точки зрения,
которым является стиральная машина.
Поздравляем Вас и благодарим за за то, что среди богатого
ассортимента изделий, Вы выбрали стиральную машину.
Производитель это, в настоящее время, четыре современные
фабрики, с годовой продукцией широкого ассортимента «белой
техники». Все изделия изготовляются в варианте свободностоящих
и для застройки в комплект кухонной мебели. Фирма предлагает
кухонные электроплиты, электрогазовые и газовые плиты,
холодильники, холодильники-морозильники, морозильники, стиральные
машины, вытяжные зонты и микроволновые печи.
Новая стиральная машина , является результатом труда инженеров
и техников заводского конструкторско-исследовательских бюро в
Амике. Приобретенная Вами стиральная машина, является ответом
на нужды рынка, для которого важны как безотказность,
функциональность, несложное обслуживание, как и дизайн.
Приведенные далее в руководстве технические решения, такие как
системы AQUA SPRAY и aqua-stop или же очень сейчас популярная
система весовой автоматики, которые оптимализируют
параметры стирки и приводят к тому, что она становится несложной
и более приятной.
Просим Вас внимательно прочитать настоящее руководство, ибо
содержит оно указания и рекомендации изготовителя,
касающиеся соответствующей установки, пользования и ухода
за стиральными машинами.
4

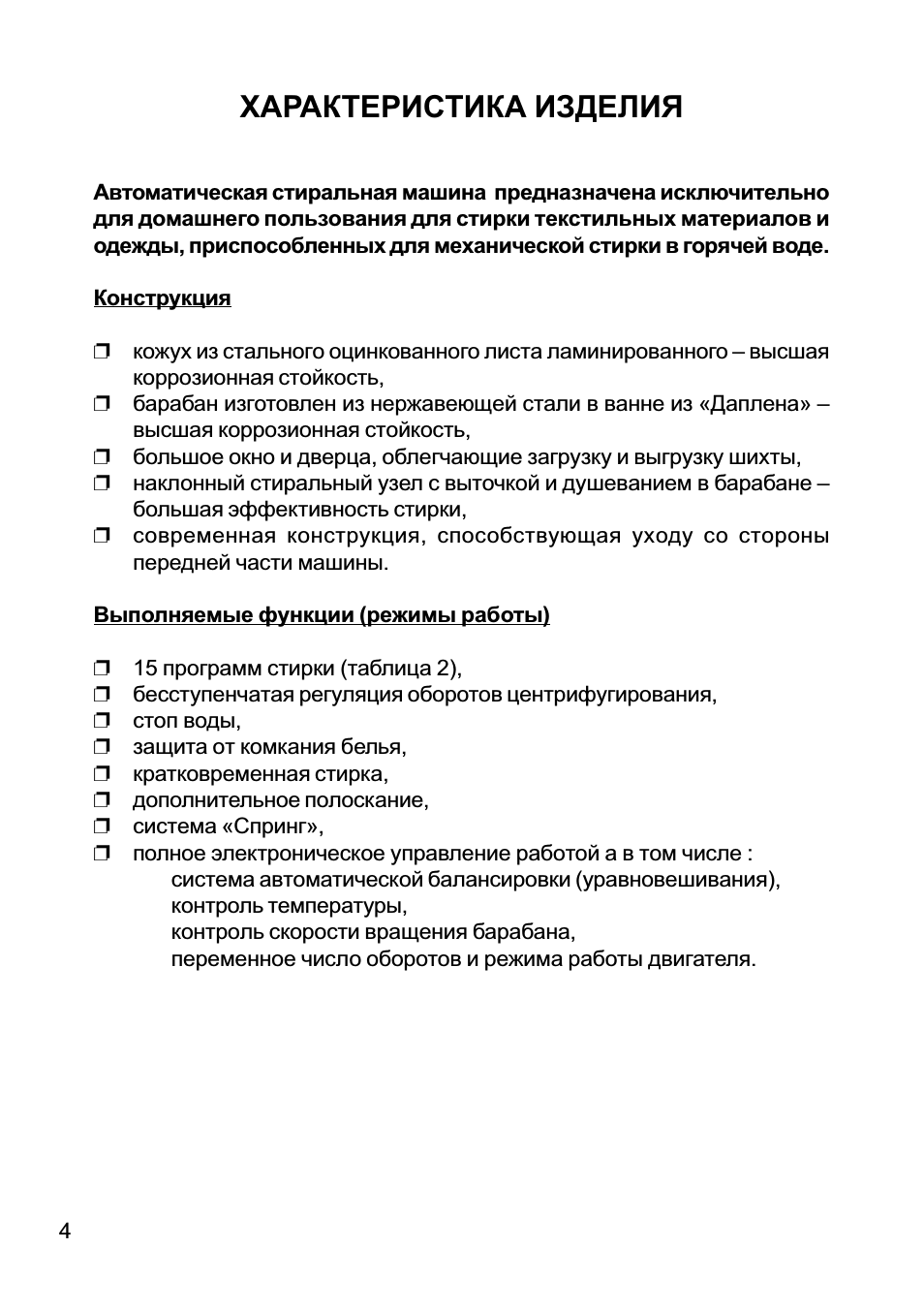

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ
Автоматическая стиральная машина предназначена исключительно
для домашнего пользования для стирки текстильных материалов и
одежды, приспособленных для механической стирки в горячей воде.
Конструкция
p кожух из стального оцинкованного листа ламинированного – высшая
коррозионная стойкость,
p барабан изготовлен из нержавеющей стали в ванне из «Даплена» –
высшая коррозионная стойкость,
p большое окно и дверца, облегчающие загрузку и выгрузку шихты,
p наклонный стиральный узел с выточкой и душеванием в барабане –
большая эффективность стирки,
p современная конструкция, способствующая уходу со стороны
передней части машины.
Выполняемые функции (режимы работы)
p 15 программ стирки (таблица 2),
p бесступенчатая регуляция оборотов центрифугирования,
p стоп воды,
p защита от комкания белья,
p кратковременная стирка,
p дополнительное полоскание,
p система «Спринг»,
p полное электроническое управление работой а в том числе :
система автоматической балансировки (уравновешивания),
контроль температуры,
контроль скорости вращения барабана,
переменное число оборотов и режима работы двигателя.
5
Основные сведения.
Характеристика изделия……………………………………………………………………..4
Описание стиральной машины………………………………………………………….6
Таблица типов стиральных машин…………………………………………………7
Оборудование стиральной машины …………………………………………………….8
Безопасность пользования ……………………………………………………………….8
Подготовка стиральной машины к эксплуатации………………………….12
Распаковка …………………………………………………………………………………………12
Удаление элементов транспортной защиты ………………………………………..12
Установка стиральной машины на место …………………………………………….13
Присоединение к водосистеме и канализации ………………………………….15
Подключение к электропроводке ……………………………………………………….17
Описание элементов управления стиральной машиной ………………..18
Маховик набора программ ………………………………………………………………..18
Маховик набора скорости центрифугирования………………………………….20
Сигнальные лампочки ……………………………………………………………………….22
Кнопка – пуск ……………………………………………………………………………………….24
Кнопки дополнительных функций ……………………………………………………….24
AQUA SPRAY …….. …………………………………………………………………………..27
Емкость для детергентов …………………………………………………………………..27
Пользование стиральной машиной ………………………………………………….29
Подготовка и загрузка шихты (одежды)………………………………………………..29
Выбор и дозировка моющего средства……………………………………………….30
Ход программы стирки……………………………………………………………………..31
Уход и очистка стиральной машины…………………………………………………35
Очистка……………………………………………………………………………………………..35
Изъятие и очистка емкости для детергентов……………………………………….36
Очистка фильтра насоса…………………………………………………………………..37
Таблица программ (режимов) стирки…………………………………………….39
Продолжительность стирки и применяемые дополнительные
функции………………………………………………………………………………………….41
Значение символов на ярлыках и таблица твердости воды………….42
Причины некачественной работы машины…………………………………..45
Технические данные……………………………………………………………………….46

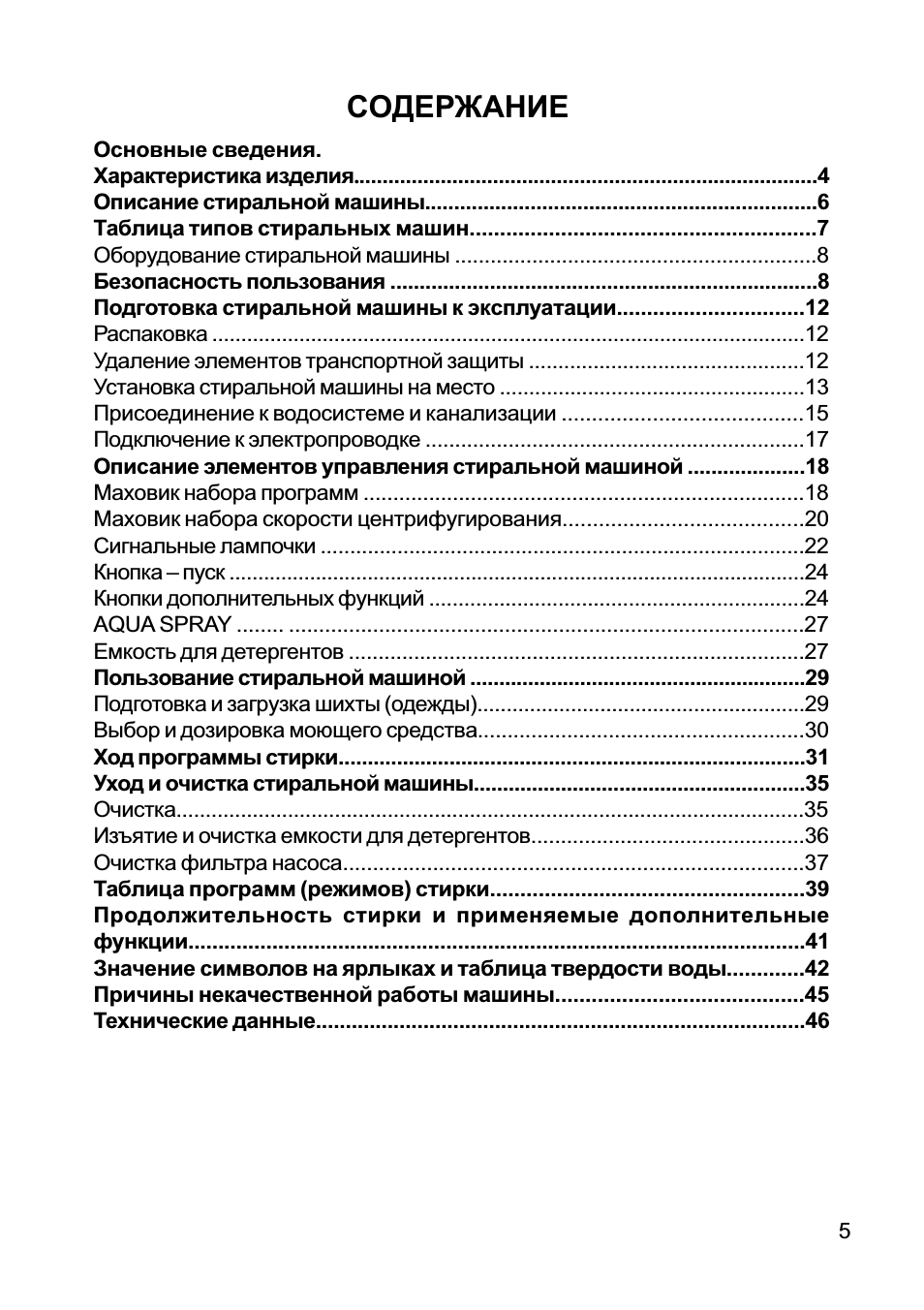

СОДЕРЖАНИЕ
6
Рис.
1
прижимы управления
контрольные лампочки
функций машины
kнопки дополнительных функций
контрольные лампочки
состояния машины
маховик набора
программ
дверная рукоятка
дверца
люк фильтра
ножки для выверки машины
точно по уровню
маховик набора
скорости центрифу
гирования
Рис.
2
щиток стиральной машины
соединительный
патрубок для воды
отверстия для защиты
во время транспорта
водоотводный шланг
присоединительный
электрокабель

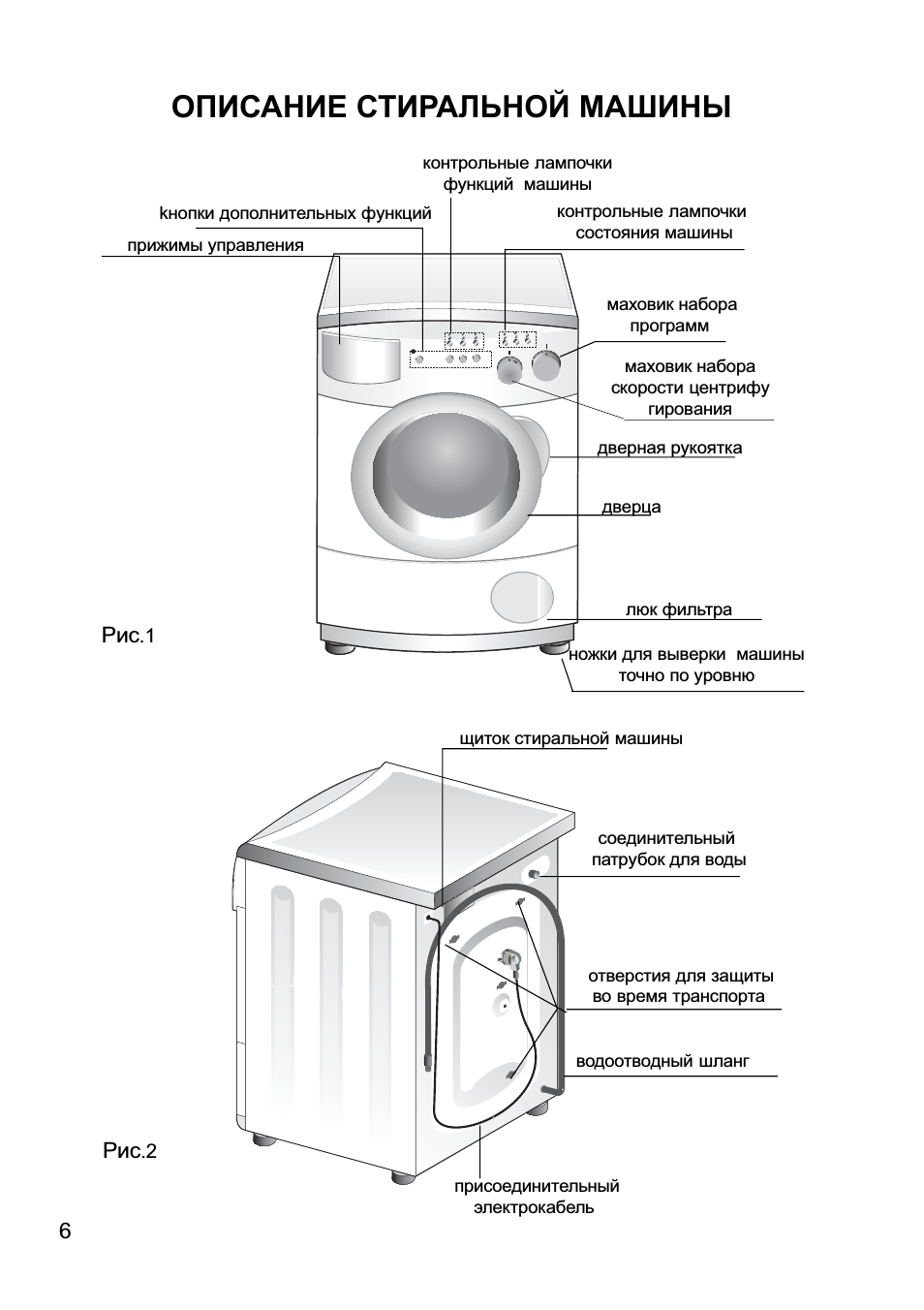

ОПИСАНИЕ СТИРАЛЬНОЙ МАШИНЫ
7

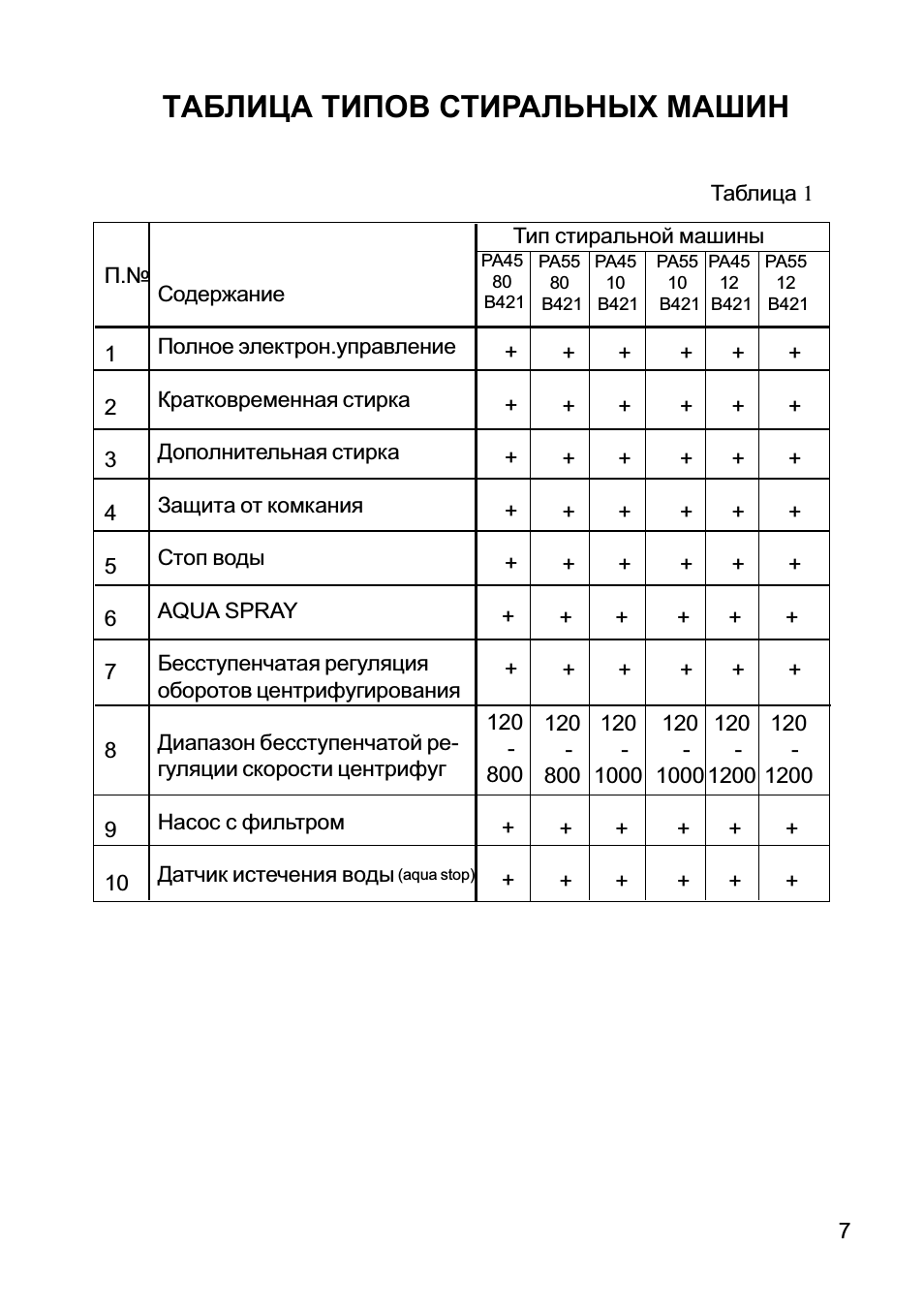

ТАБЛИЦА ТИПОВ СТИРАЛЬНЫХ МАШИН
Таблица 1
П.№
1
2
3
4
5
6
7
8
9
10
Содержание
Полное электрон.управление
Кратковременная стирка
Дополнительная стирка
Защита от комкания
Стоп воды
AQUA SPRAY
Бесступенчатая регуляция
оборотов центрифугирования
Диапазон бесступенчатой ре-
гуляции скорости центрифуг
Насос с фильтром
Датчик истечения воды
Тип стиральной машины
PA45
80
B421
+
+
+
+
+
+
+
120
—
800
+
+
PA55
80
B421
+
+
+
+
+
+
+
120
—
800
+
+
PA45
10
B421
+
+
+
+
+
+
+
120
—
1000
+
+
PA55
10
B421
+
+
+
+
+
+
+
120
—
1000
+
+
PA45
12
B421
+
+
+
+
+
+
+
120
—
1200
+
+
PA55
12
B421
+
+
+
+
+
+
+
120
—
1200
+
+
(aqua stop)
8

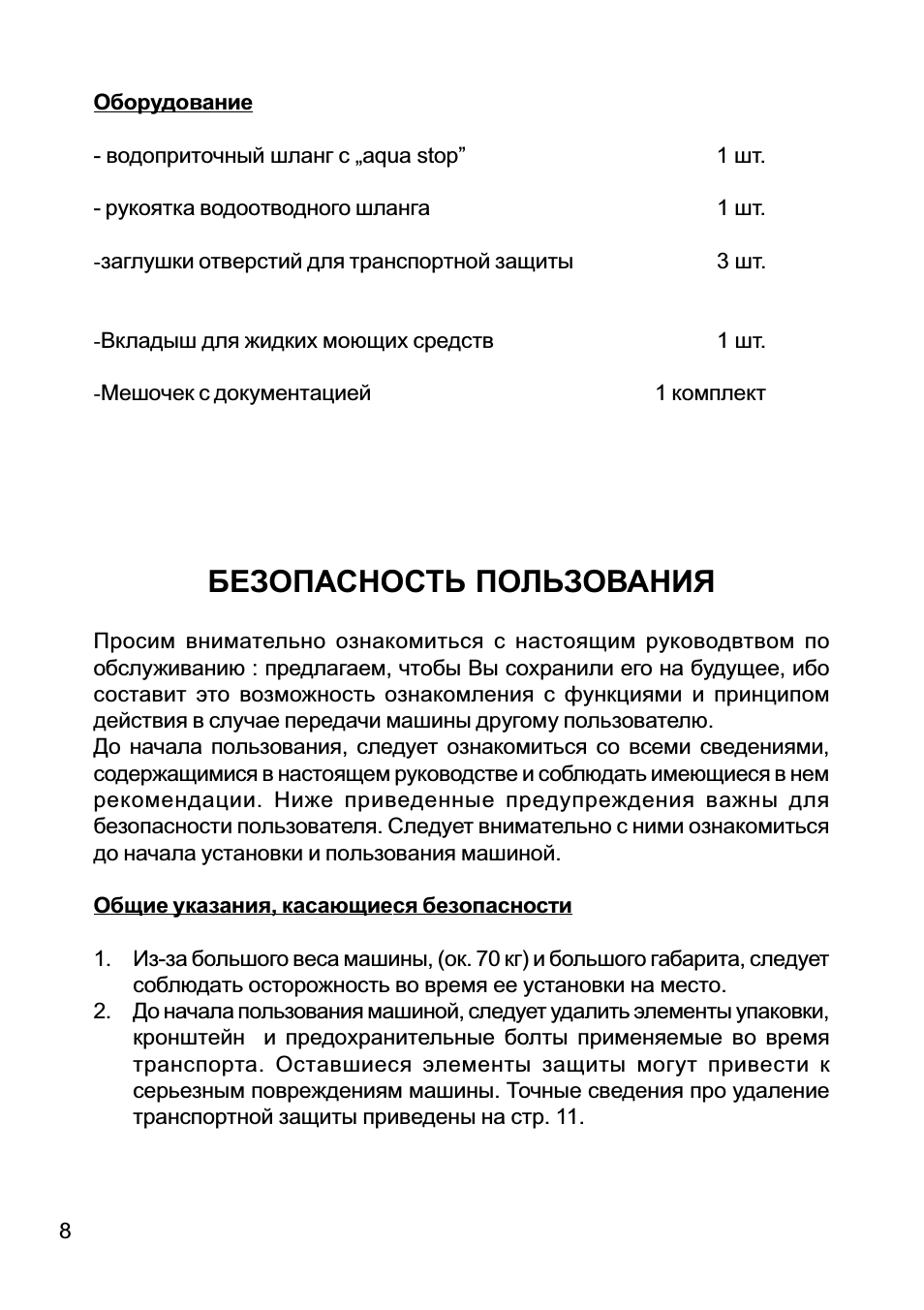

Оборудование
— водоприточный шланг c „aqua stop”
1 шт.
— рукоятка водоотводного шланга
1 шт.
-заглушки отверстий для транспортной защиты
3 шт.
-Вкладыш для жидких моющих средств
1 шт.
-Мешочек с документацией
1 комплект
БЕЗОПАСНОСТЬ ПОЛЬЗОВАНИЯ
Просим внимательно ознакомиться с настоящим руководвтвом по
обслуживанию : предлагаем, чтобы Вы сохранили его на будущее, ибо
составит это возможность ознакомления с функциями и принципом
действия в случае передачи машины другому пользователю.
До начала пользования, следует ознакомиться со всеми сведениями,
содержащимися в настоящем руководстве и соблюдать имеющиеся в нем
рекомендации. Ниже приведенные предупреждения важны для
безопасности пользователя. Следует внимательно с ними ознакомиться
до начала установки и пользования машиной.
Общие указания, касающиеся безопасности
1.
Из-за большого веса машины, (ок. 70 кг) и большого габарита, следует
соблюдать осторожность во время ее установки на место.
2.
До начала пользования машиной, следует удалить элементы упаковки,
кронштейн и предохранительные болты применяемые во время
транспорта. Оставшиеся элементы защиты могут привести к
серьезным повреждениям машины. Точные сведения про удаление
транспортной защиты приведены на стр. 11.
9

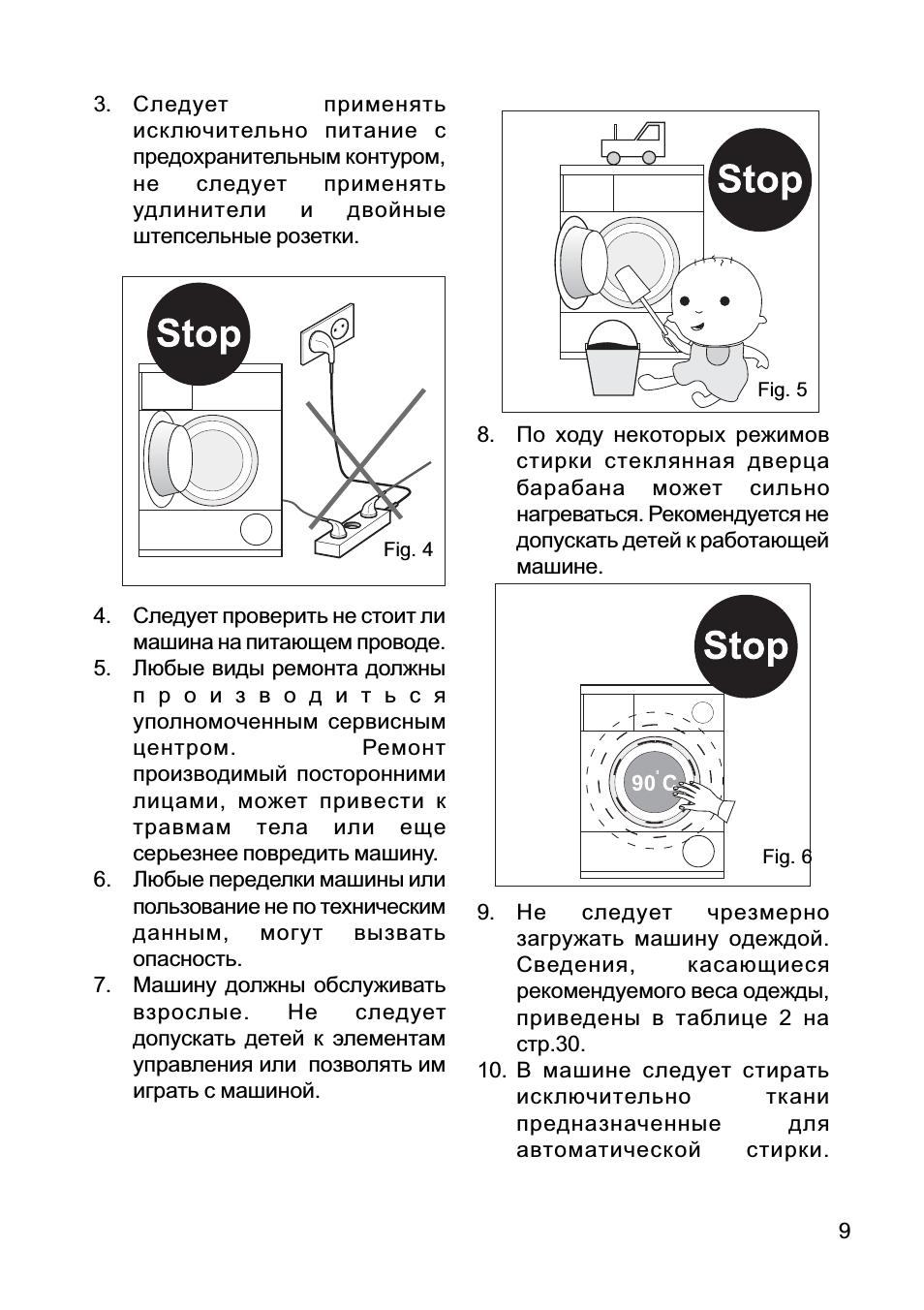

Fig. 4
Fig. 6
Fig. 5
3.
Следует применять
исключительно питание с
предохранительным контуром,
не следует применять
удлинители и двойные
штепсельные розетки.
4.
Следует проверить не стоит ли
машина на питающем проводе.
5.
Любые виды ремонта должны
п р о и з в о д и т ь с я
уполномоченным сервисным
центром. Ремонт
производимый посторонними
лицами, может привести к
травмам тела или еще
серьезнее повредить машину.
6.
Любые переделки машины или
пользование не по техническим
данным, могут вызвать
опасность.
7.
Машину должны обслуживать
взрослые. Не следует
допускать детей к элементам
управления или позволять им
играть с машиной.
8.
По ходу некоторых режимов
стирки стеклянная дверца
барабана может сильно
нагреваться. Рекомендуется не
допускать детей к работающей
машине.
9.
Не следует чрезмерно
загружать машину одеждой.
Сведения, к асающиеся
рекомендуемого веса одежды,
приведены в таблице 2 на
стр.30.
10. В машине следует стирать
исключительно тк ани
предназначенные для
автоматической стирки.
10

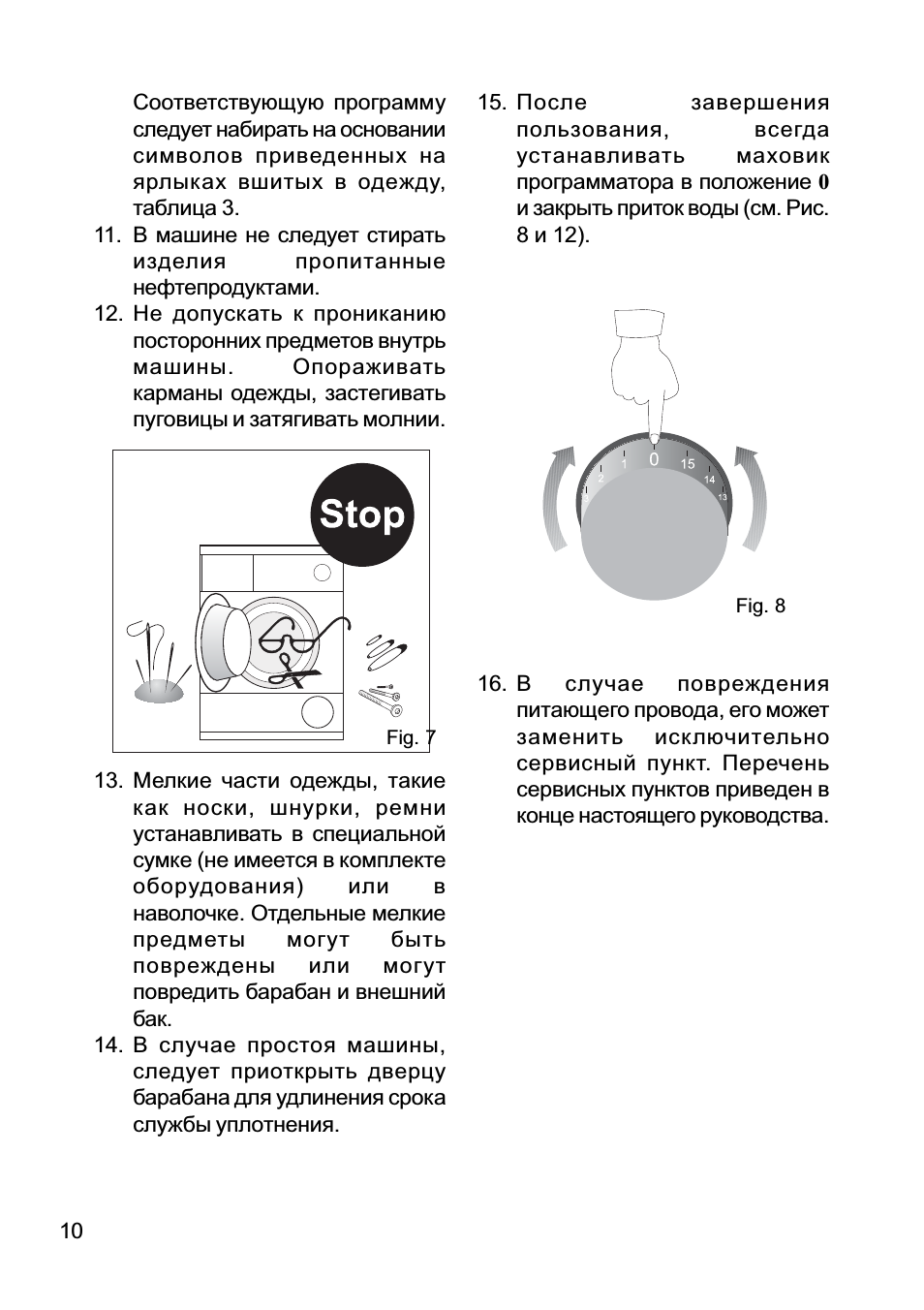

Fig. 7
Fig. 8
Соответствующую программу
следует набирать на основании
символов приведенных на
ярлыках вшитых в одежду,
таблица 3.
11. В машине не следует стирать
изделия пропитанные
нефтепродуктами.
12. Не допускать к прониканию
посторонних предметов внутрь
машины. Опораживать
карманы одежды, застегивать
пуговицы и затягивать молнии.
13. Мелкие части одежды, такие
как носки, шнурки, ремни
устанавливать в специальной
сумке (не имеется в комплекте
оборудования) или в
наволочке. Отдельные мелкие
предметы могут быть
повреждены или могут
повредить барабан и внешний
бак.
14. В случае простоя машины,
следует приоткрыть дверцу
барабана для удлинения срока
службы уплотнения.
15. После завершения
пользования, всегда
устанавливать маховик
программатора в положение 0
и закрыть приток воды (см. Рис.
8 и 12).
16. В случае повреждения
питающего провода, его может
заменить исключительно
сервисный пункт. Перечень
сервисных пунктов приведен в
конце настоящего руководства.
13:09
Ремонт стиральной машинки Ханса в домашних условиях 3
14:30
Ремонт электронного модуля стиральной машины Hansa, Ханса
34:11
Замена подшипника в стиральной машине Hansa, Ханса
10:23
Ремонт электронного модуля HANSA PH
05:40
Amica PA5510B421-Bawełna 40 (1/3)
30:58
Amica optima digital 1000 bawełna 40°
05:28
Amica AWCT10L — przygotowanie do wirowania końcowego
Нажмите на кнопку для помощи
Немецкая корпорация, выпускающая бытовую технику, давно обрела всемирное значение и популярность. В самом начале компания Ханса производила плиты (населению СССР была знакома под названием Wromet) , далее было налажено производство холодильников и стиральных машин. Стиральные машины Hansa на отечественном рынке появились в 2000 году и, благодаря низкой ценовой категории, сумели завоевать любовь покупателей. Купив стиральную машину данной марки, вы получите стильную, функциональную и надежную помощницу. А чтобы она послужила долгое время, нужно правильно эксплуатировать, именно в этом призвана помочь инструкция по применению. Если вы по каким-то причинам потеряли руководство по эксплуатации к стиральной машине Hansa, то можете воспользоваться нашим сайтом и найти свою модель среди списка инструкций к стиральным машинам Ханса.
Инструкция к стиральной машине Hansa AWB 508 LH
Инструкция к стиральной машине Hansa AWB 510 LH
Инструкция к стиральной машине Hansa WHI 1040
Инструкция к стиральной машине Hansa WHI 1050 L
Инструкция к стиральной машине Hansa WHI 1250 D
Инструкция к стиральной машине Hansa AWN 510 DR
Инструкция к стиральной машине Hansa AWB 510 DR
Инструкция к стиральной машине Hansa AWN 610 DR
Инструкция к стиральной машине Hansa WHS 1241 D
Инструкция к стиральной машине Hansa WHI 1041 L
Инструкция к стиральной машине Hansa WHS 1250 LJS
Инструкция к стиральной машине Hansa WHS 1255 DJI
Инструкция к стиральной машине Hansa WHI 1241 L
Инструкция к стиральной машине Hansa WHS 1250 LJ
Инструкция к стиральной машине Hansa WHI 1055 L
Инструкция к стиральной машине Hansa WHS 1255 DJ
Инструкция к стиральной машине Hansa WHI 1255 L
Инструкция к стиральной машине Hansa AWN 610 DH
Инструкция к стиральной машине Hansa WHI 1041
Инструкция к стиральной машине Hansa WHS 1261 DJ
Инструкция к стиральной машине Hansa WHS 1261 GJS
Инструкция к стиральной машине Hansa PG 4510 A412
Инструкция к стиральной машине Hansa AWN 510 DH
Инструкция к стиральной машине Hansa AWN610DH
Инструкция к стиральной машине Hansa PCP 4510 B614
Инструкция к стиральной машине Hansa PCP 4512 B614S
Инструкция к стиральной машине Hansa PCP 5514 B625
Инструкция к стиральной машине Hansa PC 4510 A423
Инструкция к стиральной машине Hansa PCP 4580 B614
Инструкция к стиральной машине Hansa PC 4580 B423
Инструкция к стиральной машине Hansa PC 5580 B423
Инструкция к стиральной машине Hansa WHS 1255 DJS
Инструкция к стиральной машине Hansa WHS 1450 DJ
Инструкция к стиральной машине Hansa AWS 610 DH
Инструкция к стиральной машине Hansa AWS 510 LH
Инструкция к стиральной машине Hansa WDHS 1260 LW
Инструкция к стиральной машине Hansa WHS 1255 DJR
Инструкция к стиральной машине Hansa AWB 610 DR
Инструкция к стиральной машине Hansa PC 4580 A424
Сервисный тест стиральных машин Hansa.
С помощью данного урока вы сможете продиагностировать свою стиральную машину и выявить неисправность .
Для проверки, вам необходимо подключить стиральную машину к водопроводу и сливу (обязательно).
Приступим!
РИСУНОК 1
Порядок запуска сервисного теста следующий:
- Устанавливают переключатель программ в положение 1 (рис. 1);
- Нажимают и удерживают кнопку 17 (СТАРТ/СТОП). Одновременно переключают программы следующим образом:1(исходное положение)— 16 — 15 — 16 — 15. Ручку удерживают в каждой позиции не менее чем на 1 с;
- После этого должен замигать индикаторG1(НАЧАЛО/ЗАВЕРШЕНИЕ);
- Отпускают кнопку17;
- Поочередно (с задержкой 1 с) переводят переключатель программ в следующие позиции:14—13— 12—11—10—9—8—7—6—5—4—3—2;
- Нажимают и удерживают кнопку17;
- Поворачивают ручку выбора программ в положение2;
- Отпускают кнопку17.
Если запуск сервисного теста проведен правильно, на передней панели стиральной машины должны светиться индикаторыG2(РАБОТА) иG3(БЛОКИРОВКА ДВЕРЦЫ).
- Затем выполняются проверочные опреации сервисного теста в следующей последовательности:
- Переводят ручку выбора программ в одно из положений, отличных от1и11—16.
- Нажимают и отпускают кнопку17(СТАРТ/СТОП).
- Контролируют выполнение выбранной операции сервисного теста (в зависимости от положения ручки выбора программ — см.табл. 4). В ходе выполнения теста индикаторыG2иG3светятся, а17(СТАРТ/СТОП) — нет.
Примечание.
- Выполнение сервисного теста можно прервать в любом месте. Для этого необходимо нажать и удерживать в течение 3 с кнопку17.
- При проведении сервисного теста всегда включена блокировка дверцы (и горит индикаторG3).
- До выбора следующего шага сервисного теста необходимо дождаться завершения предыдущего.
- Выбор переключателем программ любой позиции из1и11—16приводит к завершению теста без нажатия кнопки17.
Таблица 4.Сервисный тест.
| Номер позиции переключателя программ (рис.3) | Наименование тестовой операции | Порядок выполнения тестовой операции |
|---|---|---|
| 2 | Проверка наполнения водой бака через камеру основной стирки | Открывается клапан залива воды (EV2) и вода поступает через камеру основной стирки до тех пор, пока уровень воды в баке не достигнет номинального уровня |
| 3 | Проверка наполнения водой бака через камеры основной стирки и полоскания без контроля уровня | Открываются два клапана (ЕV2 и EV3) и вода поступает через камеры основной стирки и полоскания до тех пор, пока датчик уровня не выработает сигнал «ПЕРЕПОЛНЕНИЕ БАКА» |
| 4 | Проверка наполнения водой бака через камеру предварительной стирки без контроля уровня | Открываются клапан (ЕV1) и вода поступает через камеру предварительной стирки до тех пор, пока датчик уровня не выработает сигнал «ПЕРЕПОЛНЕНИЕ БАКА» |
| 5 | Проверка откачки воды сливным насосом | Включается сливной насос и работает около 80 с. Он выключается после того, как датчик уровня выработает сигнал «ПУСТОЙ БАК» |
| 6 | Проверка ТЭНа и датчика температуры | Включается клапан ЕV1 и вода поступает в бак до тех пор, пока ее уровень не достигнет номинального. Затем включается ТЭН и вода нагревается до температуры 40 «С. Ее значение контролируется датчиком температуры |
| 7 | Проверка работы приводного мотора в режиме стирки | Барабан начинает вращение следующим образом (скорость такая же, как и в режиме стирки — 53 об/мин): 12 с по часовой стрелке — пауза З с — 12 с против часовой стрелки — пауза 3 с. Далее цикл повторяется |
| 8 | Проверка работы приводного мотора в режиме отжима | Вначале выполняется откачка воды из бака с помощью сливного насоса. По достижения уровня «ПУСТОЙ БАК», включается приводной мотор в режиме отжима. Все действия выполняются согласно программе стирки 8 (см. инструкцию по эксплуатации на стиральную машину), которая включается в положении переключателя программ в положении 9 (см. рис. 1) |
| 9 | Проверка системы впрыска воды Aqua Spray. В СМ без этой системы производится обычный набор воды | В течение 3 мин включается клапан набора воды ЕV1 и распределительный клапан DV. Затем происходит откачка воды сливным насосом до уровня «ПУСТОЙ БАК» |
| 10 | Проверка блокировки дверцы | Все функции стиральной машины отключены, за исключением блокировки дверцы |
| 1 и 11-16 | Выбор любой из перечисленных позиций приводит к завершению выполнения СТ | Резервные позиции для будущих расширений теста |
Коды ошибок СМ
Как в процессе обычной эксплуатации стиральной машины, так и в ходе выполнения сервисного теста могут возникнуть ошибки (которые отображаются на индикаторах лицевой панели стиральной машины). Система управления хранит коды последних 8 ошибок. Если возникла необходимость просмотра всех кодов, это выполняется следующим образом:
- входят в сервисный режим (как подготовительные операции при запуске полного теста);
- последовательно устанавливают ручку выбора программ в любое из положений 2—9 (см. рис. 1), причем, положение 2 соответствует последнему коду ошибки, 3 — предпоследнему и т. д.;
- одновременно нажимают кнопки«А»и«D»;
- считывают код ошибки на индикаторах. Коды ошибок и их возможные причины приведены в табл. 5.
В серии РС стиральных машин HANSA имеются две линейки — «Optimum» и «Comfort». Они отличаются набором функций и некоторыми техническими характеристиками, а внешне—отсутствием у первой линейки цифро-буквенного индикатора (см. рис. 1), а также назначением некоторых кнопок.
Так как расположение элементов управления у обеих линеек стиральных машин идентично (кроме индикатора), на рисунке приведена передняя панель ««Comfort», чтобы ссылаться на органы управления другой линейки.
Для обеих линеек СМ индикация кода ошибки сопровождается миганием индикатораG1.
В линейке «Comfort» код ошибки отображается на цифро-буквенном индикаторе в виде буквы «Е» и двузначного цифрового значения (Ехх), а «Optimum» — в виде комбинаций свечения индикаторовА—D(рис. 1), расположенных рядом с функциональными кнопками.
Чтобы сбросить индикацию возникшей ошибки, нажимают в течение 3 с кнопку 17.
Таблица 5 Коды ошибок стиральной машины Hansa.
| Код ошибки в СМ «Comfort» | Свечение светодиодов (рис. 3) в СМ «Optimum» | Возможная причина ошибки | Операции, выполняемые стиральной машиной при возникновении ошибки | Ошибка может быть вызвана следующими причинами: |
|---|---|---|---|---|
| Е01 | D | Отсутствие контрольного сигнала о включении блокировки дверцы | По истечении 15 с отображается код ошибки, программа стирки прерывается | — открыта дверца; — повреждены проводные соединения от контроллера до запорного устройства дверцы; — неисправно запорное устройство или концевой выключатель |
| Е11 | D | Не включается симистор цепи питания дверной блокировки | По истечении 2 с отображается код ошибки, программа стирки прерывается | — дефектом электронного контроллера (неисправен управляющий симистор) |
| Е02 | B | Время наполнения бака водой до номинального уровня превысило 2 минуты | После завершения стирки отображается код ошибки. Блокируется режим наполнения водой бака выше номинального уровня | — низкое давление воды; — частичная закупорка шлангов притока воды или электроклапанов |
| Е05 | A, C | Время наполнения бака водой до номинального уровня превысило 10 мин | Программа стирки прерывается, отображается код ошибки | — низкое давление или отсутствие воды в водопроводе; — закупорка шлангов притока воды; — неисправен клапан подачи воды; — неисправен датчик уровня воды; — неисправен электронный контроллер или повреждены проводные соединения между ним и датчиком уровня или клапаном; — блокировка клапана перенастройки в положении «отключен» (в СМ с системой Aqua Spray) |
| Е03 | B, C | Продолжительность слива воды из бака превышает 1,5 минуты | Максимальная скорость отжима при возникновении ошибки ограничивается 400 об/мин. В конце программы отображается код ошибки | — частичная закупорка фильтра сливного насоса; — частичная закупорка сливного шланга |
| Е06 | B, C, D | По истечении 10 минут после начала слива воды, датчик уровня не формирует сигнал «ПУСТОЙ БАК» | Программа стирки прерывается, отображается кодошибки | — заблокирован или неисправен сливной насос — полная закупорка сливного шланга; — неисправен датчик уровня или его проводные соединения; — блокировка клапана перенастройки в положении «включен» (в СМ с системой Aqua Spray) |
| Е09 | А, C, D | Во время последнего отжима в СМ возник избыток пены, который не удалось убрать | Программа прерывается без включения отжима. Отображается код ошибки | При следующей стирке необходимо засыпать порошок в таком количестве, при котором не было бы чрезмерного пенообразования |
| Е04 | C, D | Датчик уровня формирует сигнал «ПЕРЕПОЛНЕНИЕ БАКА» | Программа стирки прерывается, включается сливной насос, отображается код ошибки. По истечении 1,5 минуты с момента формированием датчиком уровня сигнала «ПУСТОЙ БАК», сливной насос выключается | — один или несколько клапанов залива воды заблокированы в положении «открыт»; — в процессе стирки произошло значительное повышение воды в водопроводе; — неисправен датчик уровня воды |
| Е31 | А, D | Короткое замыкание датчика температуры | Программа не прерывается, в конце отображается код ошибки | — короткое замыкание датчика температуры или его проводных соединений |
| Е32 | А, D | Обрыв датчика температуры | Программа не прерывается, в конце отображается код ошибки | — обрыв в цепи датчика температуры |
| Е21 | С | Блокировка приводного мотора — несмотря на то, что на него было подано питание, отсутствует сигнал обратной связи с тахогенератора | Программа прерывается, отображается код ошибки | — неисправен приводной мотор (тахогенератор, термовыключатель); — неконтакт проводных соединений между приводным мотором и платой контроллера |
| Е08 | A, B, C, D | Параметры питающей сети вышли за пределы рекомендованных | Ошибка может отобразиться в любой момент: как во время стирки, так и при включении СМ. После фиксации ошибки программа стирки прерывается | Проверяют параметры питающей сети (напряжение 160…253В, 50/60Гц) |
| Е22 | С | Приводной мотор вращается при отсутствии соответствующей команды | Программа прерывается, отображается код ошибки | — короткое замыканием симистора приводного мотора (на контроллере) |
| Е07 | А | Зафиксирована утечка воды в поддон СМ — сработал поплавковый датчик | Программа прерывается, отображается код ошибки. Включается сливной насос и затем отключается по истечении 1,5 минуты после формирования датчиком уровня сигнала «ПУСТОЙ БАК». | — произошла утечка воды в поддон машины, вследствие разгерметизации бака, соединений или шлангов; — неисправен поплавковый датчик |
| Е42 | D | После выполнения программы стирки дверца люка заблокирована более 2 минут | Отображается код ошибки. Чтобы включить новую программу стирки необходимо сбросить индикацию кода ошибки (нажимают в течение Зс кнопку 17-см. рис.3) | — неисправность замка дверцы, электронного контроллера (симистор замка) или механической блокировкой самой дверцы |
| Е52 | A, B | Сбой энергонезависимой памяти СМ | Код ошибки отображается сразу после включения СМ | — разрушение данных или неисправность микросхемы энергонезависимой памяти электронного контроллера. В этом случае необходима замена контроллера |
Укороченный сервисный тест (быстрая проверка основных функций)
Процедура укороченного теста предусмотрена для проверки выполнения основных функций СМ по ходу статистических испытаний на производственной линии. СТ также можно применять для быстрой проверки СМ специалистами сервисных служб.
Для проведения теста стиральную машину необходимо подключить к водопроводной сети с возможностью ее ручного перекрытия.
Порядок запуска укороченного теста следующий:
- Устанавливают переключатель программ в положение 1 (рис. 1);
- Нажимают и удерживают кнопку 17 (СТАРТ/СТОП). Одновременно переключают программы следующим образом:1(исходное положение)— 16 — 15 — 16 — 15. Ручку удерживают в каждой позиции не менее чем на 1 с;
- После этого должен замигать индикаторG1(НАЧАЛО/ЗАВЕРШЕНИЕ);
- Отпускают кнопку17;
- Поочередно (с задержкой 1 с) переводят переключатель программ в следующие позиции:14—13— 12—11—10—9—8—7—6—5—4—3—2;
- Нажимают и удерживают кнопку17;
- Поворачивают ручку выбора программ в положение2;
- Отпускают кнопку17.
Если запуск сервисного теста проведен правильно, на передней панели стиральной машины должны светиться индикаторыG2(РАБОТА) иG3(БЛОКИРОВКА ДВЕРЦЫ).
Затем выполняют укороченный тест в следующей последовательности:
- Переводят переключатель программ в одно из положений, отличных от 1 и 4.
- В течение 60 с начинает вращаться барабан на максимальных оборотах (для каждой конкретной модели стиральной машины скорость вращения может быть разной).
- Поочередно включаются клапаны залива воды в следующей последовательности: в течение 6 с через камеру предварительной стирки — пауза 6с — через камеру смягчающих средств (6 с) — пауза 6с — и затем через камеру основной стирки до первого уровня прессостата (около 8 л для стиральной машины с объемом загрузки белья 5,5 кг).
- В течение 35 с включается ТЭН нагрева воды.
- В течение 2 мин вода в баке нагревается до 30 °С. Одновременно барабан начинает вращение следующим образом (как в режиме стирки): 12 с по часовой стрелке — пауза 3 с — 12 с против часовой стрелки — пауза 3 с. Далее цикл повторяется;
- Включается клапан залива воды через камеру для смягчающих средств до достижения максимального уровня бака. После этого укороченный тест завершается.
Примечание.
- Одним из недостатков этого теста является то, что после его завершения в баке стиральной машины остается вода. Поэтому после начала выполнения шага 6 теста вручную перекрывают воду, в противном случае придется сливать воды больше, чем 8 л (как после выполнения 3 шага).
- Выполнение теста можно прервать в любом месте. Для этого необходимо нажать и удерживать в течение 3 с кнопку 17—индикаторG2погаснет, а индикаторG1загорится.
Страницы и текст этой инструкции
Руководство пользователя стиральной машины Hansa Comfort 1000
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Информация отображена на картинке
Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для стиральной машины Hansa Comfort 1000.
С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с стиральной машины Hansa Comfort 1000.
Для Вашего удобства
Если листать руководство пользователя стиральной машины Hansa Comfort 1000 прямо на сайте, не очень удобно для Вас, есть два возможных решения:
• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра.
Для просмотра инструкции пользователя стиральной машины Hansa Comfort 1000 на полном экране, используйте кнопку «Открыть в Pdf-viewer».
• Загрузка на компьютер — Вы можете также скачать Руководство пользователя стиральной машины Hansa Comfort 1000 на свой компьютер и сохранить его в файлах.
Многие люди предпочитают читать документы не на экране, а в печатной версии.
Возможность печати руководства пользователя также была предусмотрена на нашем сайте,
и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer.
Нет необходимости печатать все руководство стиральной машины Hansa Comfort 1000, можно выбрать только нужные страницы инструкции.
