Характеристики

• Высота
  185
• Глубина, см
  65
• Дисплей
  есть
• Класс энергопотребления
  A+
• Общий объем
  287
• Объем морозильной камеры
  66
• Объем холодильной камеры
  221
• Размораживание морозильной камеры
  no frost
• Размораживание холодильной камеры
  no frost
• Расположение морозильной камеры
  снизу
• Тип установки
  отдельностоящие
• Тип холодильника
  холодильник с морозильником
• Цвет
  белый
• Ширина, см
  60

Описание товара

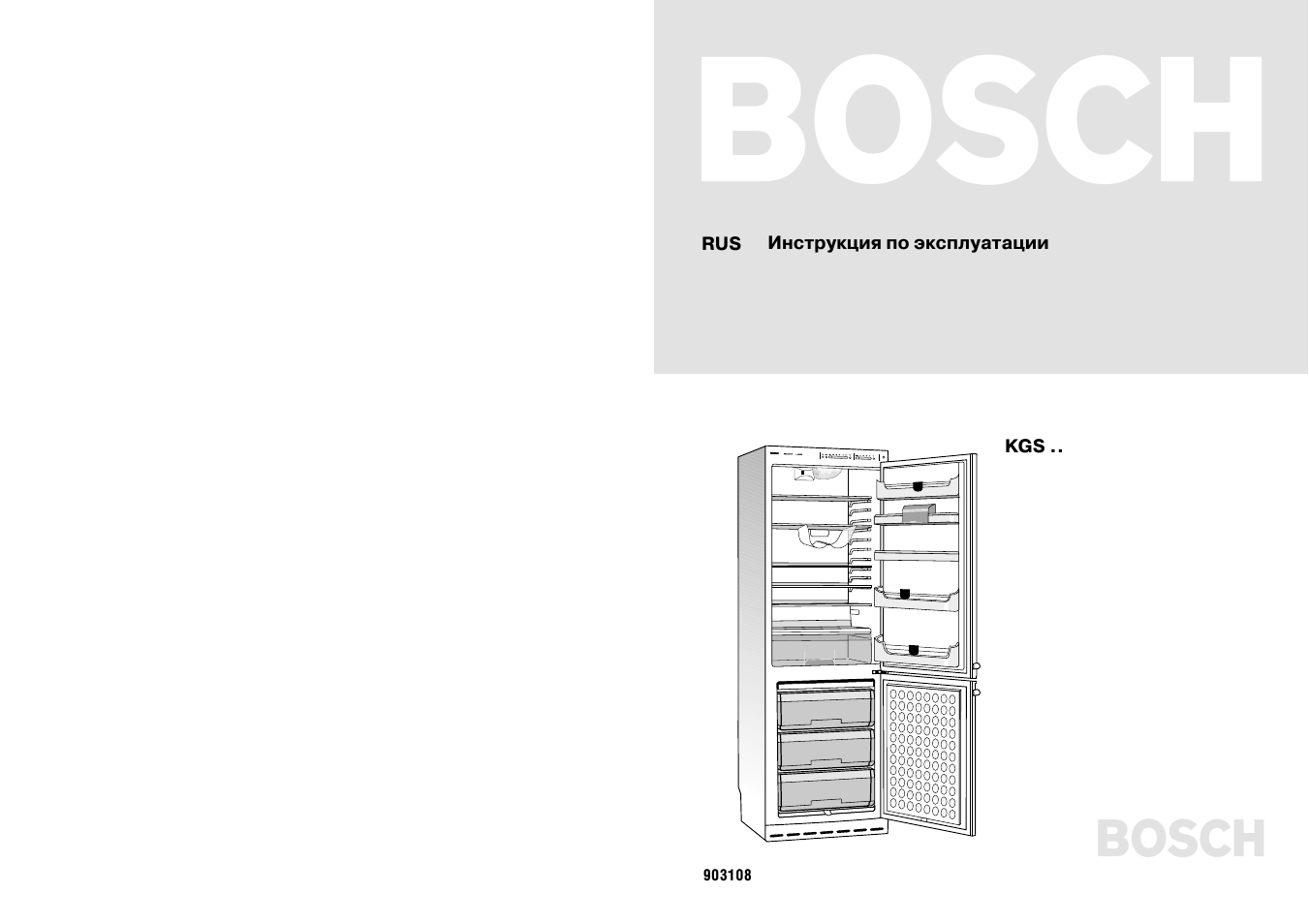

B

Инструкция по эксплуатации

RUS

b

KGS ..

903108

1

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Содержание

Размещение продуктов . . . . . . . . . . . . . 9

Замораживание продуктов . . . . . . . . . 10

Размораживание морозильного
отделения . . . . . . . . . . . . . . . . . . . . . . . 11

Чистка холодильника . . . . . . . . . . . . . . 12

Советы по экономии
электроэнергии . . . . . . . . . . . . . . . . . . 13

Информация о шумах при работе
холодильника . . . . . . . . . . . . . . . . . . . . 13

Самостоятельное устранение
мелких неисправностей . . . . . . . . . . . . 14

Сервисная служба . . . . . . . . . . . . . . . . 15

Инструкция по монтажу . . . . . . . . . . . . 19

Указания по утилизации . . . . . . . . . . . . 2

Указания по безопасной
эксплуатации . . . . . . . . . . . . . . . . . . . . . 2

Знакомство с холодильником . . . . . . . . 4

Панель управления . . . . . . . . . . . . . . . . . 5

Температура помещения и
вентиляция . . . . . . . . . . . . . . . . . . . . . . . 6

Подключение холодильника . . . . . . . . . 7

Включение холодильника . . . . . . . . . . . 7

Установка температуры . . . . . . . . . . . . . 7

Выключение и отсоединение
холодильника . . . . . . . . . . . . . . . . . . . . . 8

Изменяемое оснащение
холодильного отделения . . . . . . . . . . . . 9

Изготовитель не исключает возможности распространения данной инструкции также на новые модели
продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по эксплу
атации при условии, что новые модели продукции будут идентичны актуальным с точки зрения особен
ностей их эксплуатации.

Право на внесение изменений изготовитель оставляет за собой.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

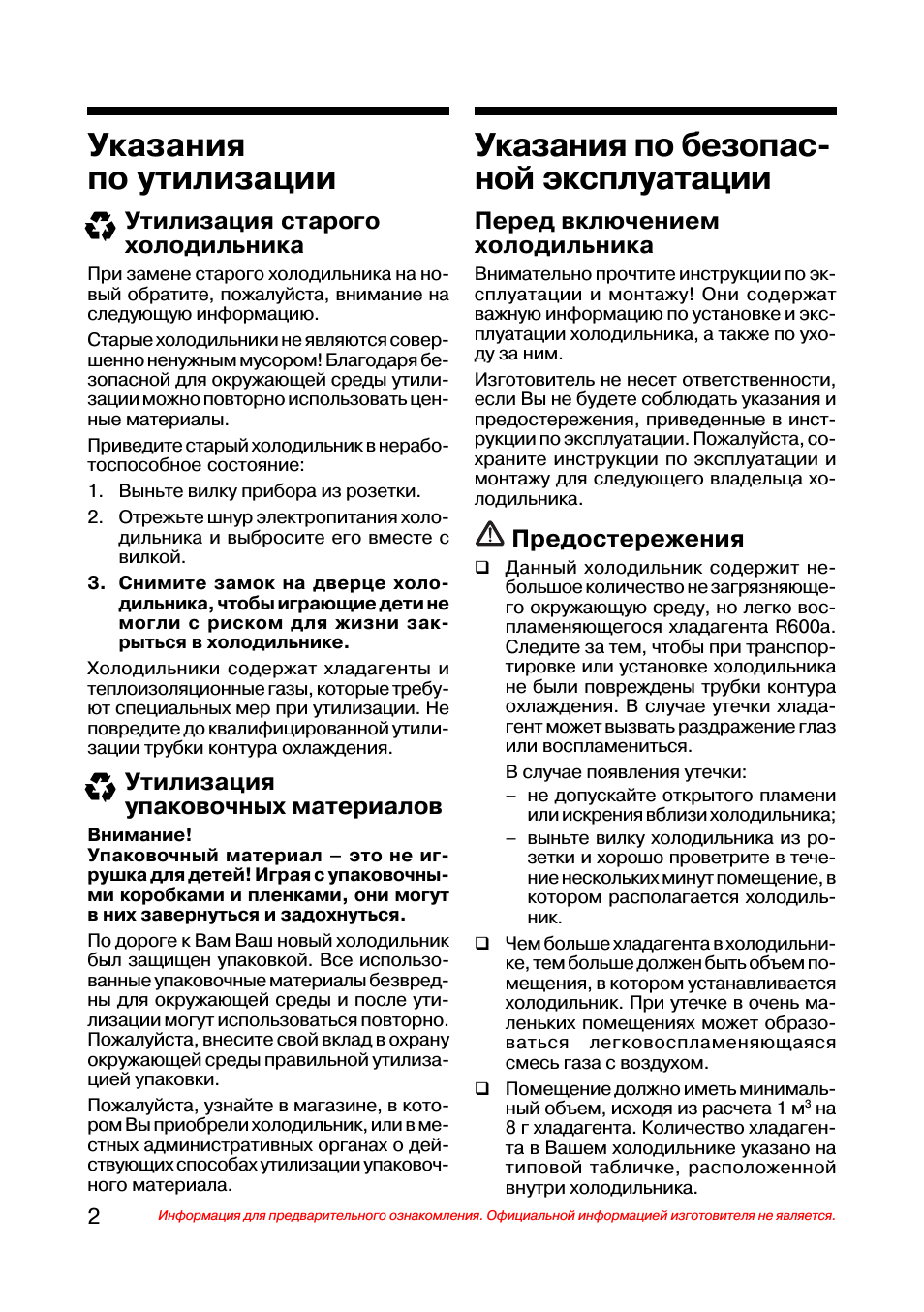

Указания
по утилизации

&

Утилизация старого
холодильника

При замене старого холодильника на но
вый обратите, пожалуйста, внимание на
следующую информацию.

Старые холодильники не являются совер
шенно ненужным мусором! Благодаря бе
зопасной для окружающей среды утили
зации можно повторно использовать цен
ные материалы.

Приведите старый холодильник в нерабо
тоспособное состояние:

1. Выньте вилку прибора из розетки.

2. Отрежьте шнур электропитания холо

дильника и выбросите его вместе с
вилкой.

3. Снимите замок на дверце холо

дильника, чтобы играющие дети не
могли с риском для жизни зак
рыться в холодильнике.

Холодильники содержат хладагенты и
теплоизоляционные газы, которые требу
ют специальных мер при утилизации. Не
повредите до квалифицированной утили
зации трубки контура охлаждения.

&

Утилизация
упаковочных материалов

Внимание!
Упаковочный материал – это не иг
рушка для детей! Играя с упаковочны
ми коробками и пленками, они могут
в них завернуться и задохнуться.

По дороге к Вам Ваш новый холодильник
был защищен упаковкой. Все использо
ванные упаковочные материалы безвред
ны для окружающей среды и после ути
лизации могут использоваться повторно.
Пожалуйста, внесите свой вклад в охрану
окружающей среды правильной утилиза
цией упаковки.

Пожалуйста, узнайте в магазине, в кото
ром Вы приобрели холодильник, или в ме
стных административных органах о дей
ствующих способах утилизации упаковоч
ного материала.

Указания по безопас
ной эксплуатации

Перед включением
холодильника

Внимательно прочтите инструкции по эк
сплуатации и монтажу! Они содержат
важную информацию по установке и экс
плуатации холодильника, а также по ухо
ду за ним.

Изготовитель не несет ответственности,
если Вы не будете соблюдать указания и
предостережения, приведенные в инст
рукции по эксплуатации. Пожалуйста, со
храните инструкции по эксплуатации и
монтажу для следующего владельца хо
лодильника.

Предостережения

‰

Данный холодильник содержит не
большое количество не загрязняюще
го окружающую среду, но легко вос
пламеняющегося хладагента R600а.
Следите за тем, чтобы при транспор
тировке или установке холодильника
не были повреждены трубки контура
охлаждения. В случае утечки хлада
гент может вызвать раздражение глаз
или воспламениться.

В случае появления утечки:
– не допускайте открытого пламени

или искрения вблизи холодильника;

– выньте вилку холодильника из ро

зетки и хорошо проветрите в тече
ние нескольких минут помещение, в
котором располагается холодиль
ник.

‰

Чем больше хладагента в холодильни
ке, тем больше должен быть объем по
мещения, в котором устанавливается
холодильник. При утечке в очень ма
леньких помещениях может образо
ваться легковоспламеняющаяся
смесь газа с воздухом.

‰

Помещение должно иметь минималь
ный объем, исходя из расчета 1 м

3

на

8 г хладагента. Количество хладаген
та в Вашем холодильнике указано на
типовой табличке, расположенной
внутри холодильника.

3

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

‰

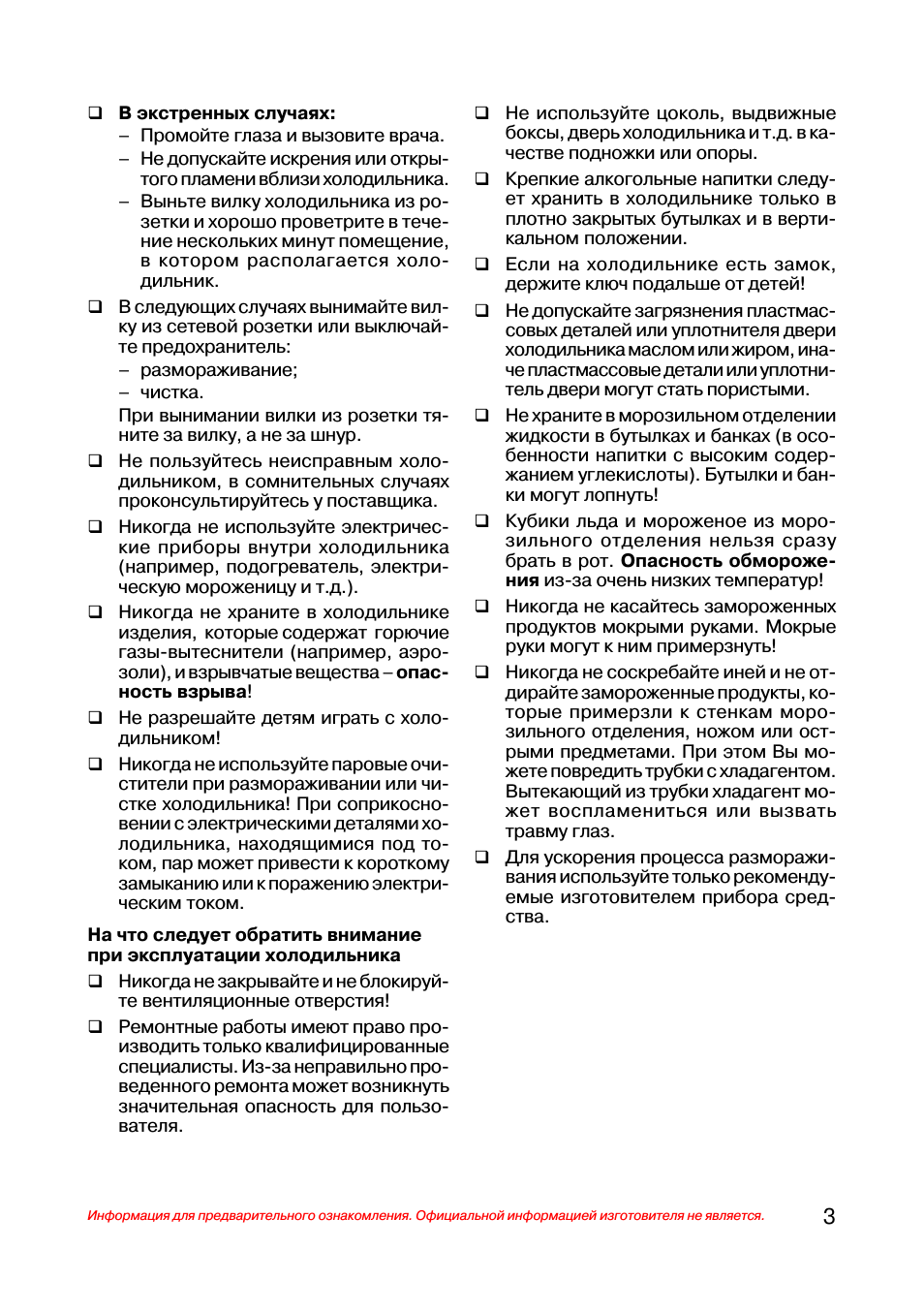

В экстренных случаях:
– Промойте глаза и вызовите врача.
– Не допускайте искрения или откры

того пламени вблизи холодильника.

– Выньте вилку холодильника из ро

зетки и хорошо проветрите в тече
ние нескольких минут помещение,
в котором располагается холо
дильник.

‰

В следующих случаях вынимайте вил
ку из сетевой розетки или выключай
те предохранитель:
– размораживание;
– чистка.
При вынимании вилки из розетки тя
ните за вилку, а не за шнур.

‰

Не пользуйтесь неисправным холо
дильником, в сомнительных случаях
проконсультируйтесь у поставщика.

‰

Никогда не используйте электричес
кие приборы внутри холодильника
(например, подогреватель, электри
ческую мороженицу и т.д.).

‰

Никогда не храните в холодильнике
изделия, которые содержат горючие
газы вытеснители (например, аэро
золи), и взрывчатые вещества – опас
ность взрыва!

‰

Не разрешайте детям играть с холо
дильником!

‰

Никогда не используйте паровые очи
стители при размораживании или чи
стке холодильника! При соприкосно
вении с электрическими деталями хо
лодильника, находящимися под то
ком, пар может привести к короткому
замыканию или к поражению электри
ческим током.

На что следует обратить внимание
при эксплуатации холодильника

‰

Никогда не закрывайте и не блокируй
те вентиляционные отверстия!

‰

Ремонтные работы имеют право про
изводить только квалифицированные
специалисты. Из за неправильно про
веденного ремонта может возникнуть
значительная опасность для пользо
вателя.

‰

Не используйте цоколь, выдвижные
боксы, дверь холодильника и т.д. в ка
честве подножки или опоры.

‰

Крепкие алкогольные напитки следу
ет хранить в холодильнике только в
плотно закрытых бутылках и в верти
кальном положении.

‰

Если на холодильнике есть замок,
держите ключ подальше от детей!

‰

Не допускайте загрязнения пластмас
совых деталей или уплотнителя двери
холодильника маслом или жиром, ина
че пластмассовые детали или уплотни
тель двери могут стать пористыми.

‰

Не храните в морозильном отделении
жидкости в бутылках и банках (в осо
бенности напитки с высоким содер
жанием углекислоты). Бутылки и бан
ки могут лопнуть!

‰

Кубики льда и мороженое из моро
зильного отделения нельзя сразу
брать в рот. Опасность обмороже
ния из за очень низких температур!

‰

Никогда не касайтесь замороженных
продуктов мокрыми руками. Мокрые
руки могут к ним примерзнуть!

‰

Никогда не соскребайте иней и не от
дирайте замороженные продукты, ко
торые примерзли к стенкам моро
зильного отделения, ножом или ост
рыми предметами. При этом Вы мо
жете повредить трубки с хладагентом.
Вытекающий из трубки хладагент мо
жет воспламениться или вызвать
травму глаз.

‰

Для ускорения процесса разморажи
вания используйте только рекоменду
емые изготовителем прибора сред
ства.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

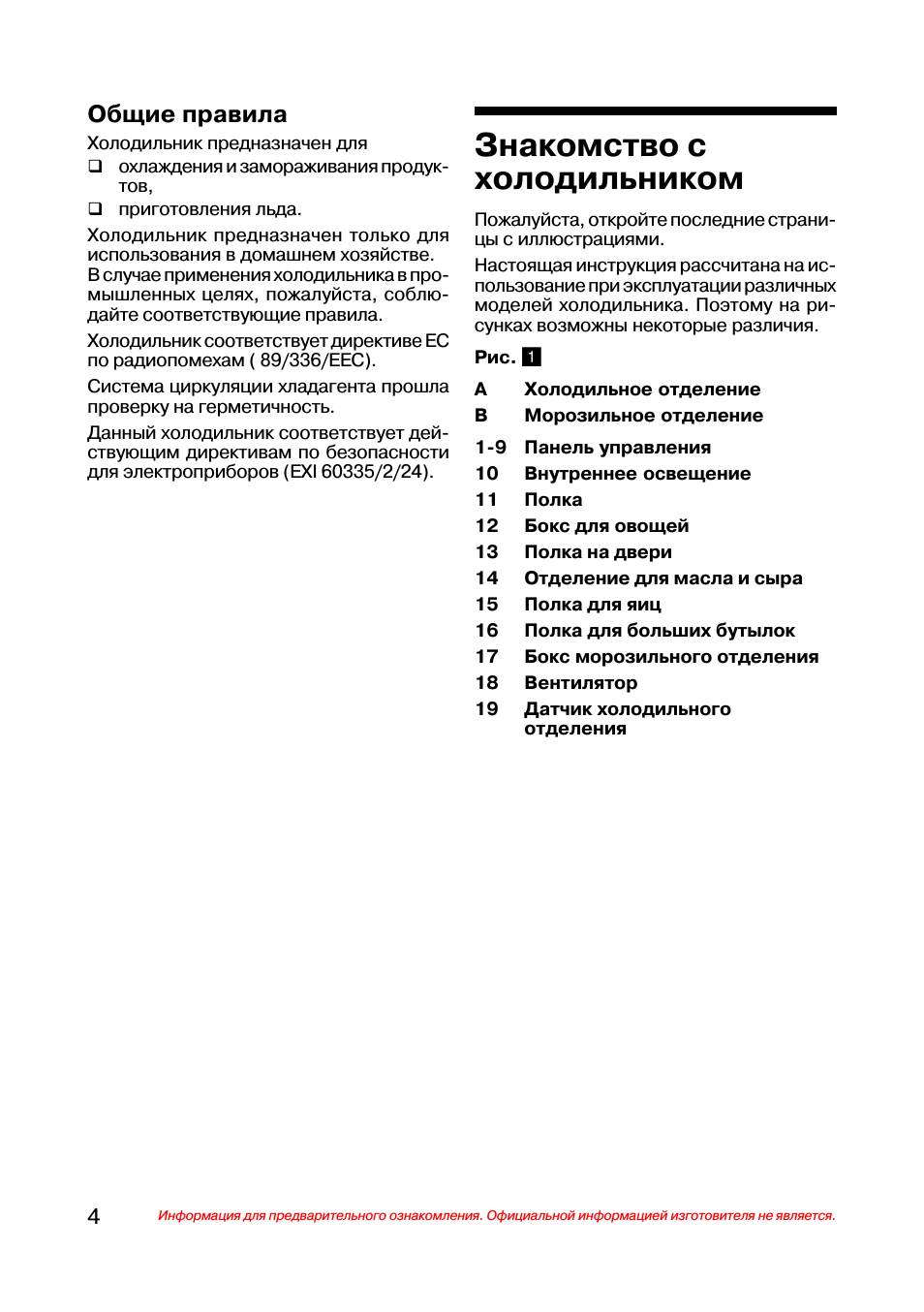

Общие правила

Холодильник предназначен для

‰

охлаждения и замораживания продук
тов,

‰

приготовления льда.

Холодильник предназначен только для
использования в домашнем хозяйстве.
В случае применения холодильника в про
мышленных целях, пожалуйста, соблю
дайте соответствующие правила.

Холодильник соответствует директиве ЕС
по радиопомехам ( 89/336/EEC).

Система циркуляции хладагента прошла
проверку на герметичность.

Данный холодильник соответствует дей
ствующим директивам по безопасности
для электроприборов (ЕХI 60335/2/24).

Знакомство с
холодильником

Пожалуйста, откройте последние страни
цы с иллюстрациями.

Настоящая инструкция рассчитана на ис
пользование при эксплуатации различных
моделей холодильника. Поэтому на ри
сунках возможны некоторые различия.

Рис.

1

А

Холодильное отделение

В

Морозильное отделение

1 9

Панель управления

10

Внутреннее освещение

11

Полка

12

Бокс для овощей

13

Полка на двери

14

Отделение для масла и сыра

15

Полка для яиц

16

Полка для больших бутылок

17

Бокс морозильного отделения

18

Вентилятор

19

Датчик холодильного
отделения

5

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

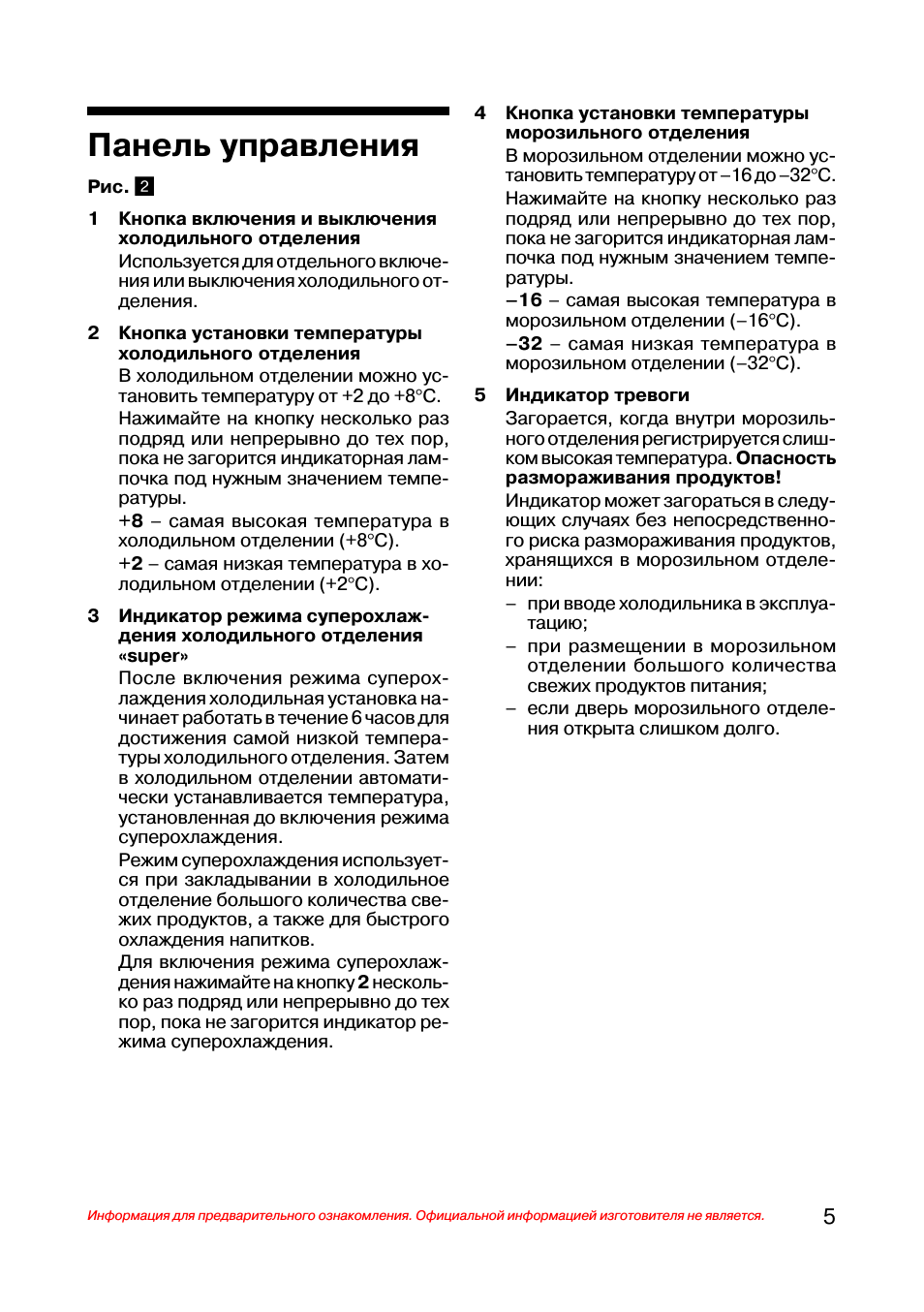

Панель управления

Рис.

2

1

Кнопка включения и выключения
холодильного отделения
Используется для отдельного включе
ния или выключения холодильного от
деления.

2

Кнопка установки температуры
холодильного отделения
В холодильном отделении можно ус
тановить температуру от +2 до +8

°С.

Нажимайте на кнопку несколько раз
подряд или непрерывно до тех пор,
пока не загорится индикаторная лам
почка под нужным значением темпе
ратуры.
+8 – самая высокая температура в
холодильном отделении (+8

°С).

+2 – самая низкая температура в хо
лодильном отделении (+2

°С).

3

Индикатор режима суперохлаж
дения холодильного отделения
«super»
После включения режима суперох
лаждения холодильная установка на
чинает работать в течение 6 часов для
достижения самой низкой темпера
туры холодильного отделения. Затем
в холодильном отделении автомати
чески устанавливается температура,
установленная до включения режима
суперохлаждения.
Режим суперохлаждения использует
ся при закладывании в холодильное
отделение большого количества све
жих продуктов, а также для быстрого
охлаждения напитков.
Для включения режима суперохлаж
дения нажимайте на кнопку 2 несколь
ко раз подряд или непрерывно до тех
пор, пока не загорится индикатор ре
жима суперохлаждения.

4

Кнопка установки температуры
морозильного отделения
В морозильном отделении можно ус
тановить температуру от –16 до –32

°С.

Нажимайте на кнопку несколько раз
подряд или непрерывно до тех пор,
пока не загорится индикаторная лам
почка под нужным значением темпе
ратуры.
–16 – самая высокая температура в
морозильном отделении (–16

°С).

–32 – самая низкая температура в
морозильном отделении (–32

°С).

5

Индикатор тревоги
Загорается, когда внутри морозиль
ного отделения регистрируется слиш
ком высокая температура. Опасность
размораживания продуктов!
Индикатор может загораться в следу
ющих случаях без непосредственно
го риска размораживания продуктов,
хранящихся в морозильном отделе
нии:
– при вводе холодильника в эксплуа

тацию;

– при размещении в морозильном

отделении большого количества
свежих продуктов питания;

– если дверь морозильного отделе

ния открыта слишком долго.

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

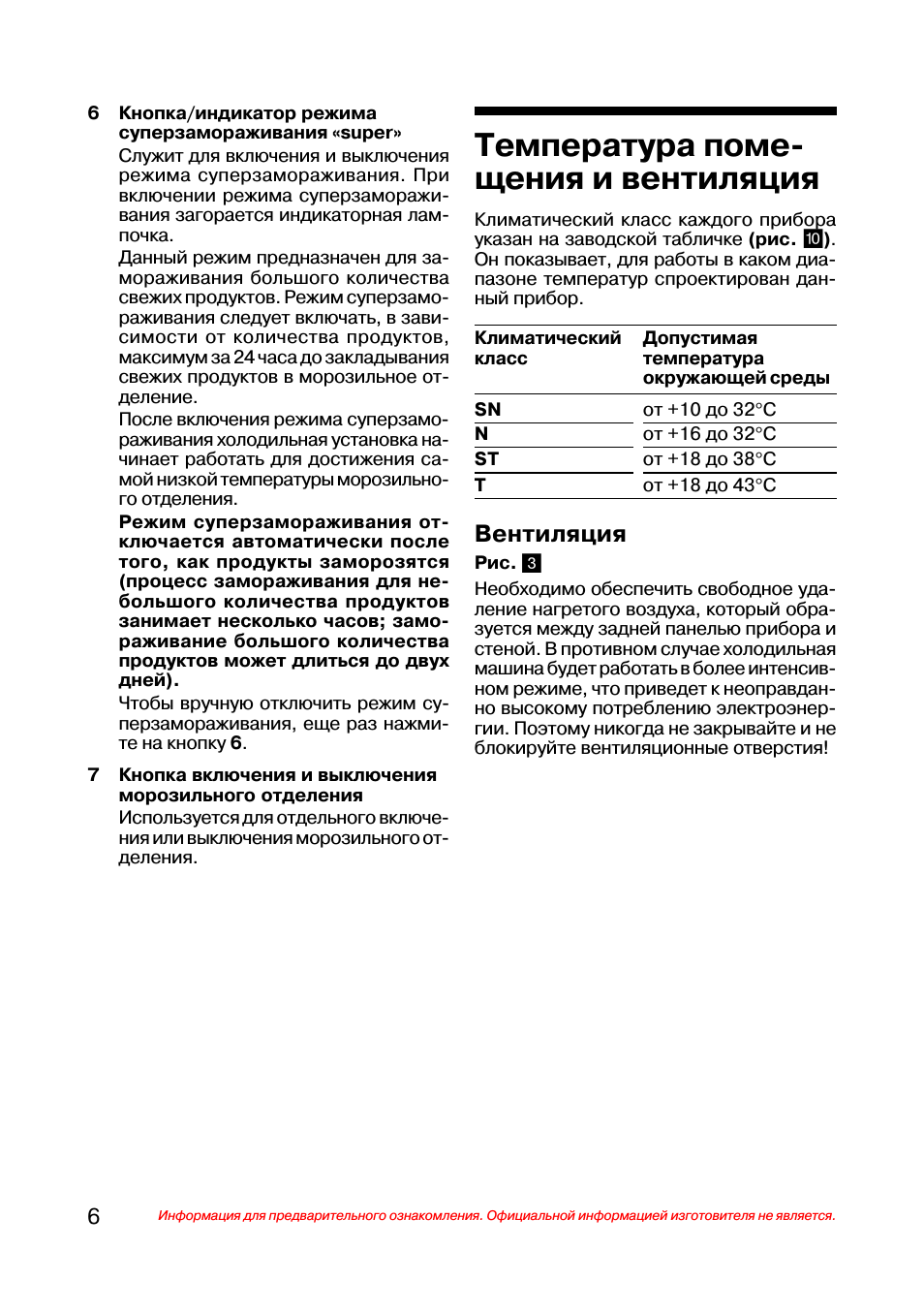

Температура поме
щения и вентиляция

Климатический класс каждого прибора
указан на заводской табличке (рис.

A

).

Он показывает, для работы в каком диа
пазоне температур спроектирован дан
ный прибор.

Климатический

Допустимая

класс

температура
окружающей среды

SN

от +10 до 32

°С

N

от +16 до 32

°С

ST

от +18 до 38

°С

T

от +18 до 43

°С

Вентиляция

Рис.

3

Необходимо обеспечить свободное уда
ление нагретого воздуха, который обра
зуется между задней панелью прибора и
стеной. В противном случае холодильная
машина будет работать в более интенсив
ном режиме, что приведет к неоправдан
но высокому потреблению электроэнер
гии. Поэтому никогда не закрывайте и не
блокируйте вентиляционные отверстия!

6

Кнопка/индикатор режима
суперзамораживания «super»
Служит для включения и выключения
режима суперзамораживания. При
включении режима суперзаморажи
вания загорается индикаторная лам
почка.
Данный режим предназначен для за
мораживания большого количества
свежих продуктов. Режим суперзамо
раживания следует включать, в зави
симости от количества продуктов,
максимум за 24 часа до закладывания
свежих продуктов в морозильное от
деление.
После включения режима суперзамо
раживания холодильная установка на
чинает работать для достижения са
мой низкой температуры морозильно
го отделения.
Режим суперзамораживания от
ключается автоматически после
того, как продукты заморозятся
(процесс замораживания для не
большого количества продуктов
занимает несколько часов; замо
раживание большого количества
продуктов может длиться до двух
дней).
Чтобы вручную отключить режим су
перзамораживания, еще раз нажми
те на кнопку 6.

7

Кнопка включения и выключения
морозильного отделения
Используется для отдельного включе
ния или выключения морозильного от
деления.

7

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Подключение
холодильника

После установки холодильника подожди
те минимум полчаса, прежде чем вклю
чать его. При транспортировке холодиль
ника содержащееся в компрессоре мас
ло могло переместиться в систему охлаж
дения.

Перед первым вводом в эксплуатацию
холодильник внутри следует почистить
(см. раздел «Чистка холодильника»).

Розетка, через которую холодильник под
ключается к электросети, должна быть
легко доступна.

Прибор следует подключать к сети пере
менного напряжения 220 240 В/50 Гц че
рез установленную в соответствии с дей
ствующими предписаниями заземленную
розетку. Розетка должна быть защищена
предохранителем 10 А или выше.

Если холодильник будет эксплуатиро
ваться в неевропейской стране, убе
дитесь, что напряжение питания и вид
тока на типовой табличке совпадают
с параметрами Вашей сети электро
питания. Типовая табличка находится
в холодильнике слева внизу.
Кабель для подключения холодильни
ка к сети разрешается заменять толь
ко квалифицированным специалис
там.

Внимание!

Ни в коем случае не подключайте при
бор к электронным «энергоэкономич
ным вилкам» (например, Ecoboy, Sava
Plug и т.д.) или инверторам, которые
преобразуют постоянный ток в пере
менный напряжением 230 В (напри
мер, солнечные батареи, судовые
энергетические установки).

Включение
холодильника

Рис.

2

Холодильное и морозильное отделе
ние могут быть включены независимо
друг от друга.

‰

Нажмите на кнопку 1 для включения
холодильного отделения. При откры
той двери включается освещение в
холодильном отделении.

‰

Нажмите на кнопку 7 для включения
морозильного отделения.

‰

Индикатор тревоги (рис.

2

/5) горит

до тех пор, пока в морозильном отде
лении не будет достигнута рабочая
температура.

Установка
температуры

Рис.

2

На заводе установлены следующие на
стройки:
температура холодильного
отделения

+4

°С;

температура морозильного
отделения

–20

°С.

Вы можете изменить установленную тем
пературу, см. описание кнопок в разделе
«Панель управления»:

2

Кнопка установки температуры холо
дильного отделения.

4

Кнопка установки температуры моро
зильного отделения.

Выключение и отсоединение холодильника, Указания по эксплуатации холодильника, Выключение холодильника

Отсоединение холодильника Чат поддержки

• Изображение
• Текст

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

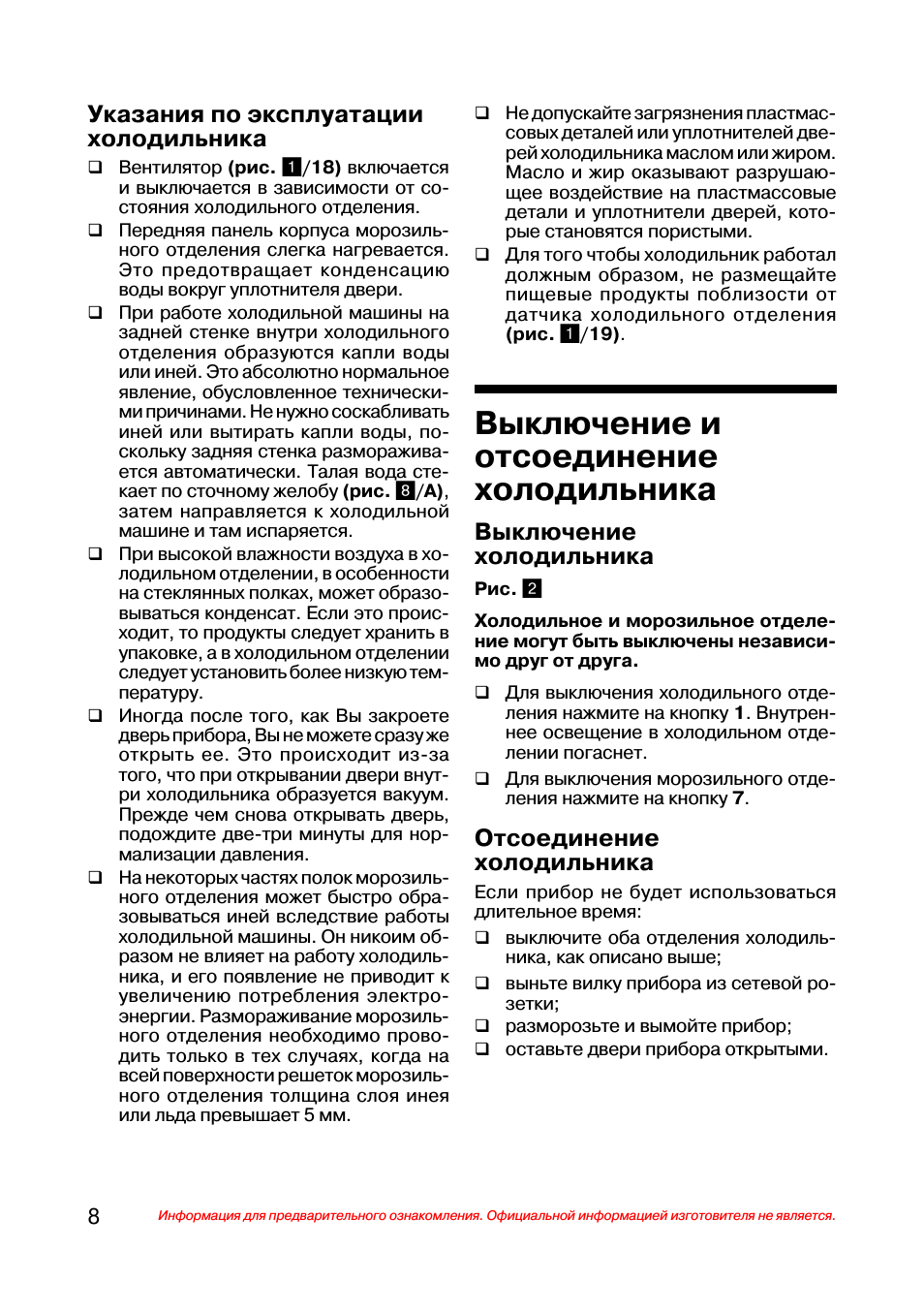

Указания по эксплуатации
холодильника

‰

Вентилятор (рис.

1

/18) включается

и выключается в зависимости от со
стояния холодильного отделения.

‰

Передняя панель корпуса морозиль
ного отделения слегка нагревается.
Это предотвращает конденсацию
воды вокруг уплотнителя двери.

‰

При работе холодильной машины на
задней стенке внутри холодильного
отделения образуются капли воды
или иней. Это абсолютно нормальное
явление, обусловленное технически
ми причинами. Не нужно соскабливать
иней или вытирать капли воды, по
скольку задняя стенка разморажива
ется автоматически. Талая вода сте
кает по сточному желобу (рис.

8

/А),

затем направляется к холодильной
машине и там испаряется.

‰

При высокой влажности воздуха в хо
лодильном отделении, в особенности
на стеклянных полках, может образо
вываться конденсат. Если это проис
ходит, то продукты следует хранить в
упаковке, а в холодильном отделении
следует установить более низкую тем
пературу.

‰

Иногда после того, как Вы закроете
дверь прибора, Вы не можете сразу же
открыть ее. Это происходит из за
того, что при открывании двери внут
ри холодильника образуется вакуум.
Прежде чем снова открывать дверь,
подождите две три минуты для нор
мализации давления.

‰

На некоторых частях полок морозиль
ного отделения может быстро обра
зовываться иней вследствие работы
холодильной машины. Он никоим об
разом не влияет на работу холодиль
ника, и его появление не приводит к
увеличению потребления электро
энергии. Размораживание морозиль
ного отделения необходимо прово
дить только в тех случаях, когда на
всей поверхности решеток морозиль
ного отделения толщина слоя инея
или льда превышает 5 мм.

‰

Не допускайте загрязнения пластмас
совых деталей или уплотнителей две
рей холодильника маслом или жиром.
Масло и жир оказывают разрушаю
щее воздействие на пластмассовые
детали и уплотнители дверей, кото
рые становятся пористыми.

‰

Для того чтобы холодильник работал
должным образом, не размещайте
пищевые продукты поблизости от
датчика холодильного отделения
(рис.

1

/19).

Выключение и
отсоединение
холодильника

Выключение
холодильника

Рис.

2

Холодильное и морозильное отделе
ние могут быть выключены независи
мо друг от друга.

‰

Для выключения холодильного отде
ления нажмите на кнопку 1. Внутрен
нее освещение в холодильном отде
лении погаснет.

‰

Для выключения морозильного отде
ления нажмите на кнопку 7.

Отсоединение
холодильника

Если прибор не будет использоваться
длительное время:

‰

выключите оба отделения холодиль
ника, как описано выше;

‰

выньте вилку прибора из сетевой ро
зетки;

‰

разморозьте и вымойте прибор;

‰

оставьте двери прибора открытыми.

Изменяемое оснащение холо дильного отделения, Размещение продуктов, Специальное оснащение

При размещении продуктов обратите внимание Чат поддержки

• Изображение
• Текст

9

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

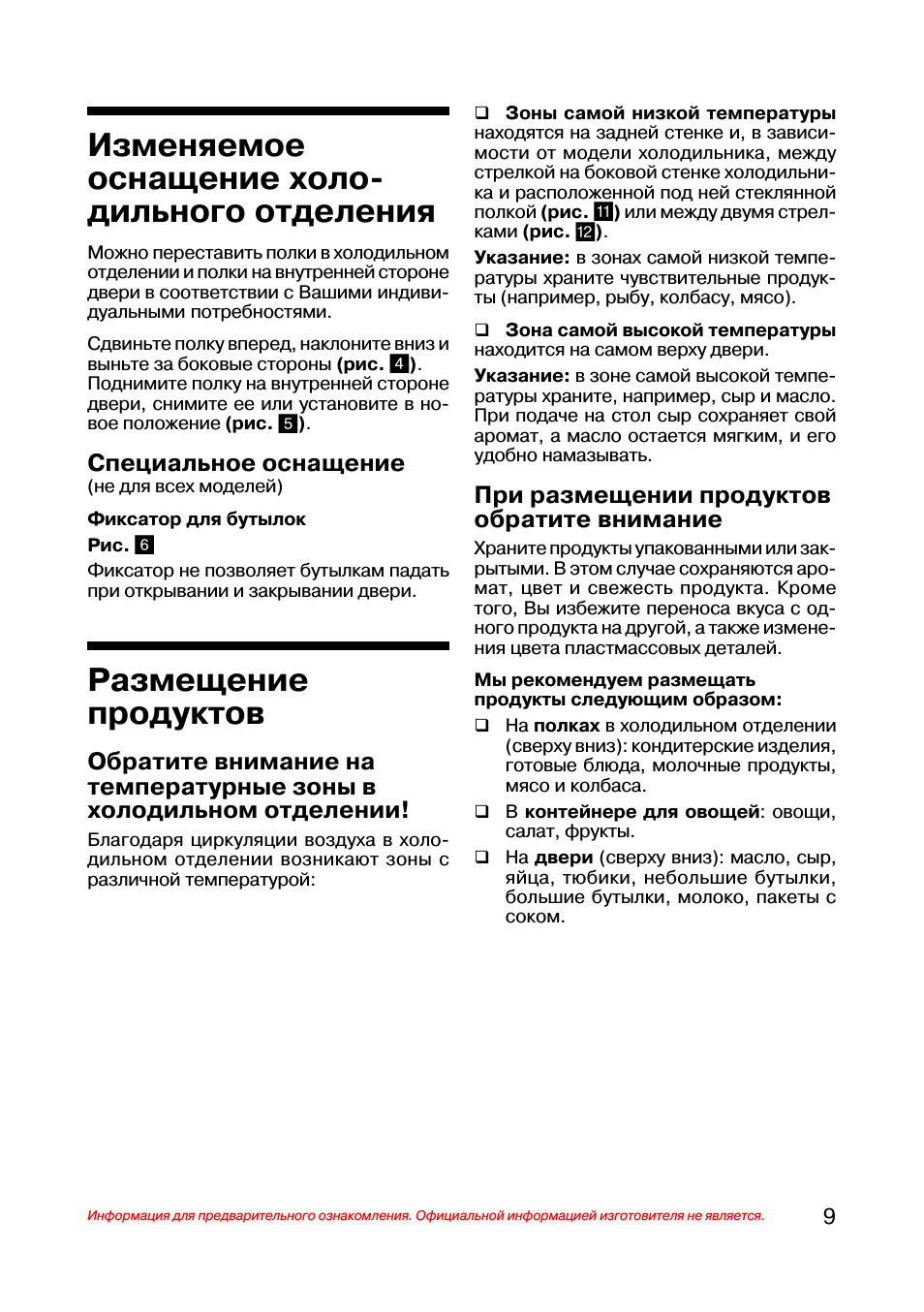

Изменяемое
оснащение холо
дильного отделения

Можно переставить полки в холодильном
отделении и полки на внутренней стороне
двери в соответствии с Вашими индиви
дуальными потребностями.

Сдвиньте полку вперед, наклоните вниз и
выньте за боковые стороны (рис.

4

).

Поднимите полку на внутренней стороне
двери, снимите ее или установите в но
вое положение (рис.

5

).

Специальное оснащение

(не для всех моделей)

Фиксатор для бутылок

Рис.

6

Фиксатор не позволяет бутылкам падать
при открывании и закрывании двери.

Размещение
продуктов

Обратите внимание на
температурные зоны в
холодильном отделении!

Благодаря циркуляции воздуха в холо
дильном отделении возникают зоны с
различной температурой:

‰

Зоны самой низкой температуры

находятся на задней стенке и, в зависи
мости от модели холодильника, между
стрелкой на боковой стенке холодильни
ка и расположенной под ней стеклянной
полкой (рис.

B

) или между двумя стрел

ками (рис.

C

).

Указание: в зонах самой низкой темпе
ратуры храните чувствительные продук
ты (например, рыбу, колбасу, мясо).

‰

Зона самой высокой температуры

находится на самом верху двери.

Указание: в зоне самой высокой темпе
ратуры храните, например, сыр и масло.
При подаче на стол сыр сохраняет свой
аромат, а масло остается мягким, и его
удобно намазывать.

При размещении продуктов
обратите внимание

Храните продукты упакованными или зак
рытыми. В этом случае сохраняются аро
мат, цвет и свежесть продукта. Кроме
того, Вы избежите переноса вкуса с од
ного продукта на другой, а также измене
ния цвета пластмассовых деталей.

Мы рекомендуем размещать
продукты следующим образом:

‰

На полках в холодильном отделении
(сверху вниз): кондитерские изделия,
готовые блюда, молочные продукты,
мясо и колбаса.

‰

В контейнере для овощей: овощи,
салат, фрукты.

‰

На двери (сверху вниз): масло, сыр,
яйца, тюбики, небольшие бутылки,
большие бутылки, молоко, пакеты с
соком.

Нажмите на кнопку для помощи

• Добавить инструкцию
• Заказать инструкцию
• Политика конфиденциальности
