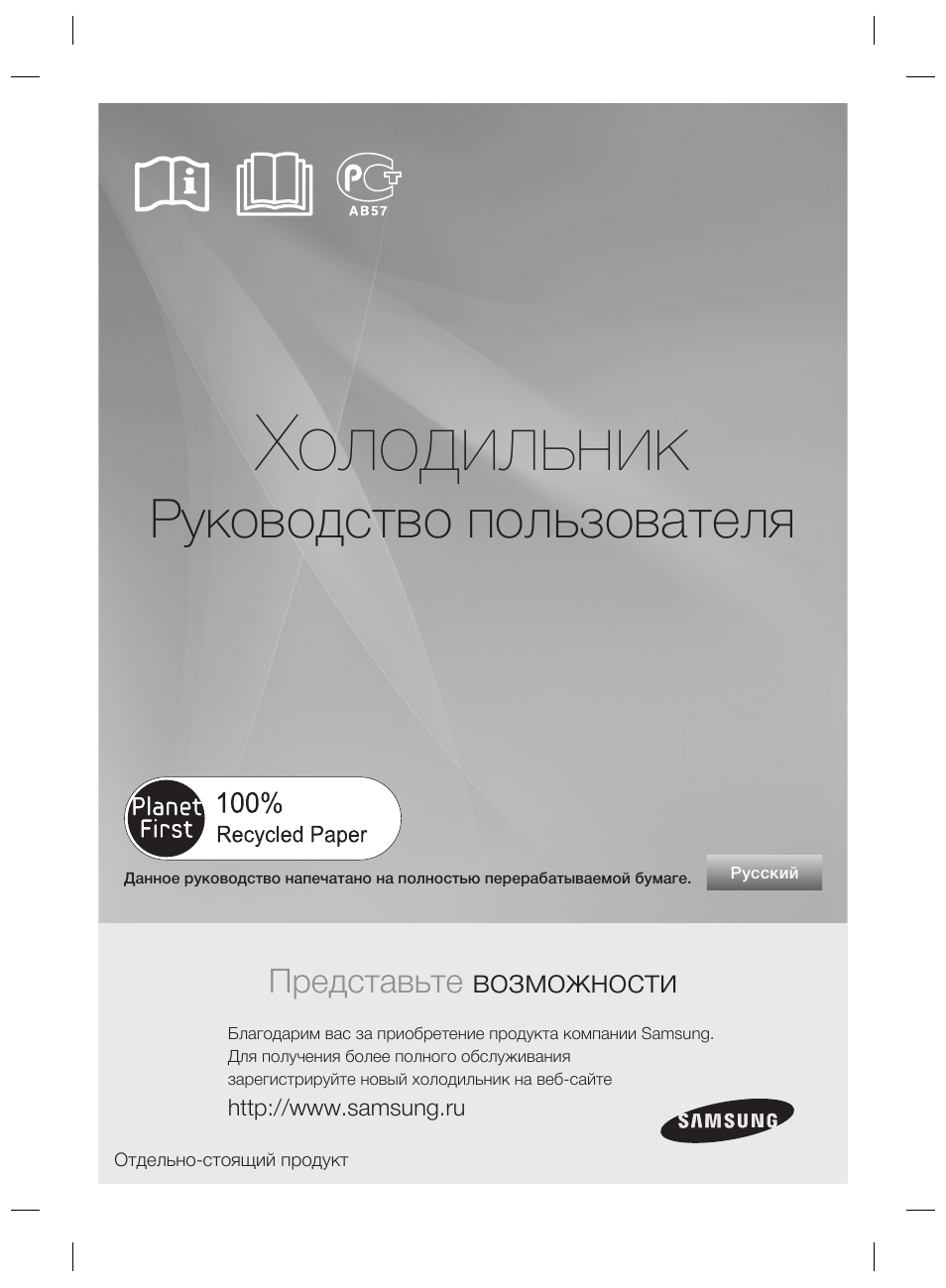

Холодильник

Руководство пользователя

Представьте

возможности

Благодарим вас за приобретение продукта компании Samsung.
Для получения более полного обслуживания
зарегистрируйте новый холодильник на веб-сайте

http://www.samsung.ru

Отдельно-стоящий продукт

Данное руководство напечатано на полностью перерабатываемой бумаге.

Русский

Холодильник Руководство пользователя Представьте возможности...

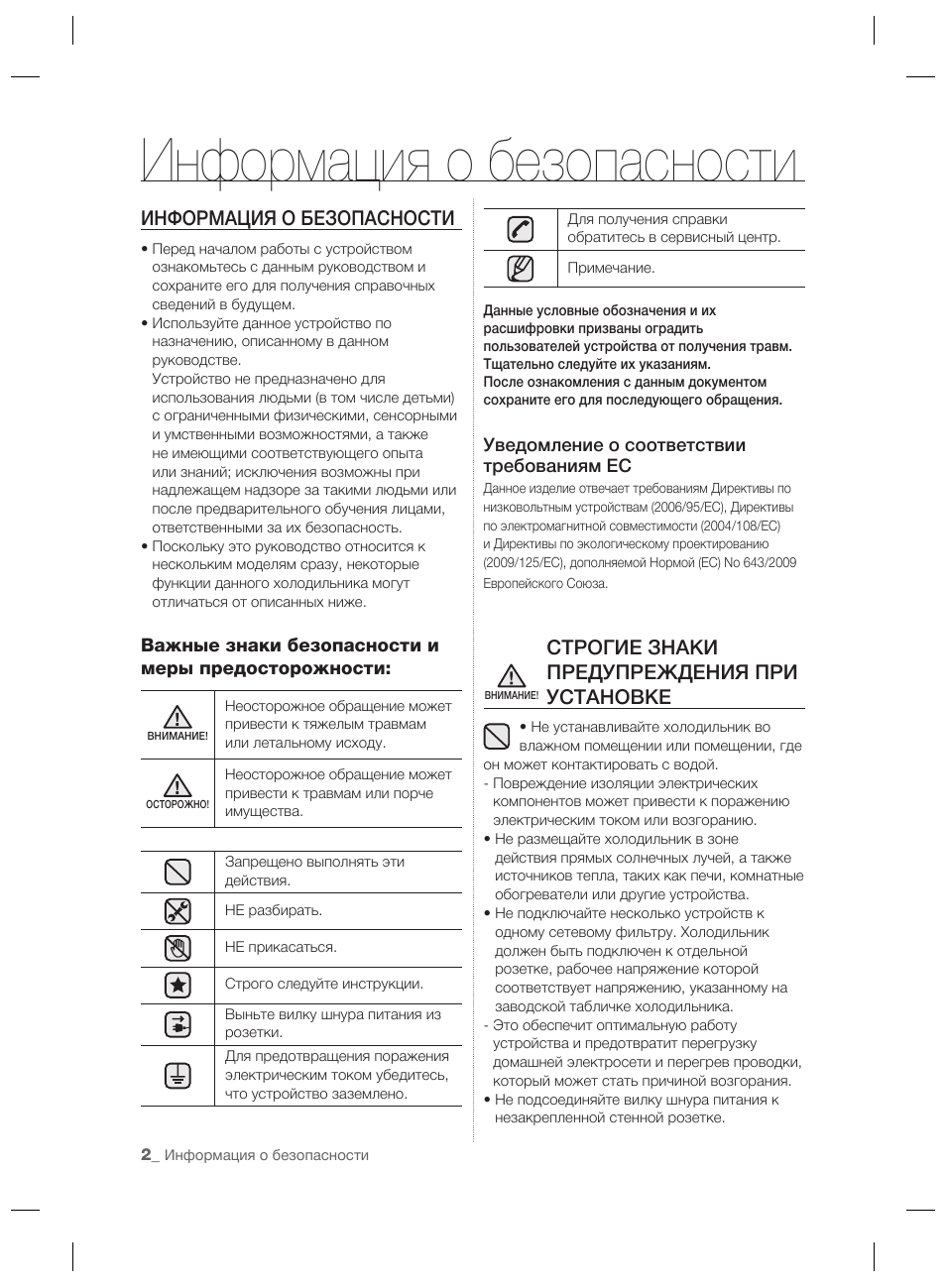

Информация о безопасности

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

• Перед началом работы с устройством

ознакомьтесь с данным руководством и
сохраните его для получения справочных
сведений в будущем.

• Используйте данное устройство по

назначению, описанному в данном
руководстве.
Устройство не предназначено для
использования людьми (в том числе детьми)
с ограниченными физическими, сенсорными
и умственными возможностями, а также
не имеющими соответствующего опыта
или знаний; исключения возможны при
надлежащем надзоре за такими людьми или
после предварительного обучения лицами,
ответственными за их безопасность.

• Поскольку это руководство относится к

нескольким моделям сразу, некоторые
функции данного холодильника могут
отличаться от описанных ниже.

Важные знаки безопасности и
меры предосторожности:

ВНИМАНИЕ!

Неосторожное обращение может
привести к тяжелым травмам
или летальному исходу.

ОСТОРОЖНО!

Неосторожное обращение может
привести к травмам или порче
имущества.

Запрещено выполнять эти
действия.

НЕ разбирать.

НЕ прикасаться.

Строго следуйте инструкции.

Выньте вилку шнура питания из
розетки.

Для предотвращения поражения
электрическим током убедитесь,
что устройство заземлено.

Для получения справки
обратитесь в сервисный центр.

Примечание.

Данные условные обозначения и их
расшифровки призваны оградить
пользователей устройства от получения травм.
Тщательно следуйте их указаниям.
После ознакомления с данным документом
сохраните его для последующего обращения.

Уведомление о соответствии
требованиям ЕС

Данное изделие отвечает требованиям Директивы по
низковольтным устройствам (2006/95/EC), Директивы
по электромагнитной совместимости (2004/108/EC)
и Директивы по экологическому проектированию
(2009/125/EC), дополняемой Нормой (EC) No 643/2009

Европейского Союза.

СТРОГИЕ ЗНАКИ
ПРЕДУПРЕЖДЕНИЯ ПРИ
УСТАНОВКЕ

• Не устанавливайте холодильник во
влажном помещении или помещении, где

он может контактировать с водой.
— Повреждение изоляции электрических

компонентов может привести к поражению
электрическим током или возгоранию.

• Не размещайте холодильник в зоне

действия прямых солнечных лучей, а также
источников тепла, таких как печи, комнатные
обогреватели или другие устройства.

• Не подключайте несколько устройств к

одному сетевому фильтру. Холодильник
должен быть подключен к отдельной
розетке, рабочее напряжение которой
соответствует напряжению, указанному на
заводской табличке холодильника.

— Это обеспечит оптимальную работу

устройства и предотвратит перегрузку
домашней электросети и перегрев проводки,
который может стать причиной возгорания.

• Не подсоединяйте вилку шнура питания к

незакрепленной стенной розетке.

ВНИМАНИЕ!

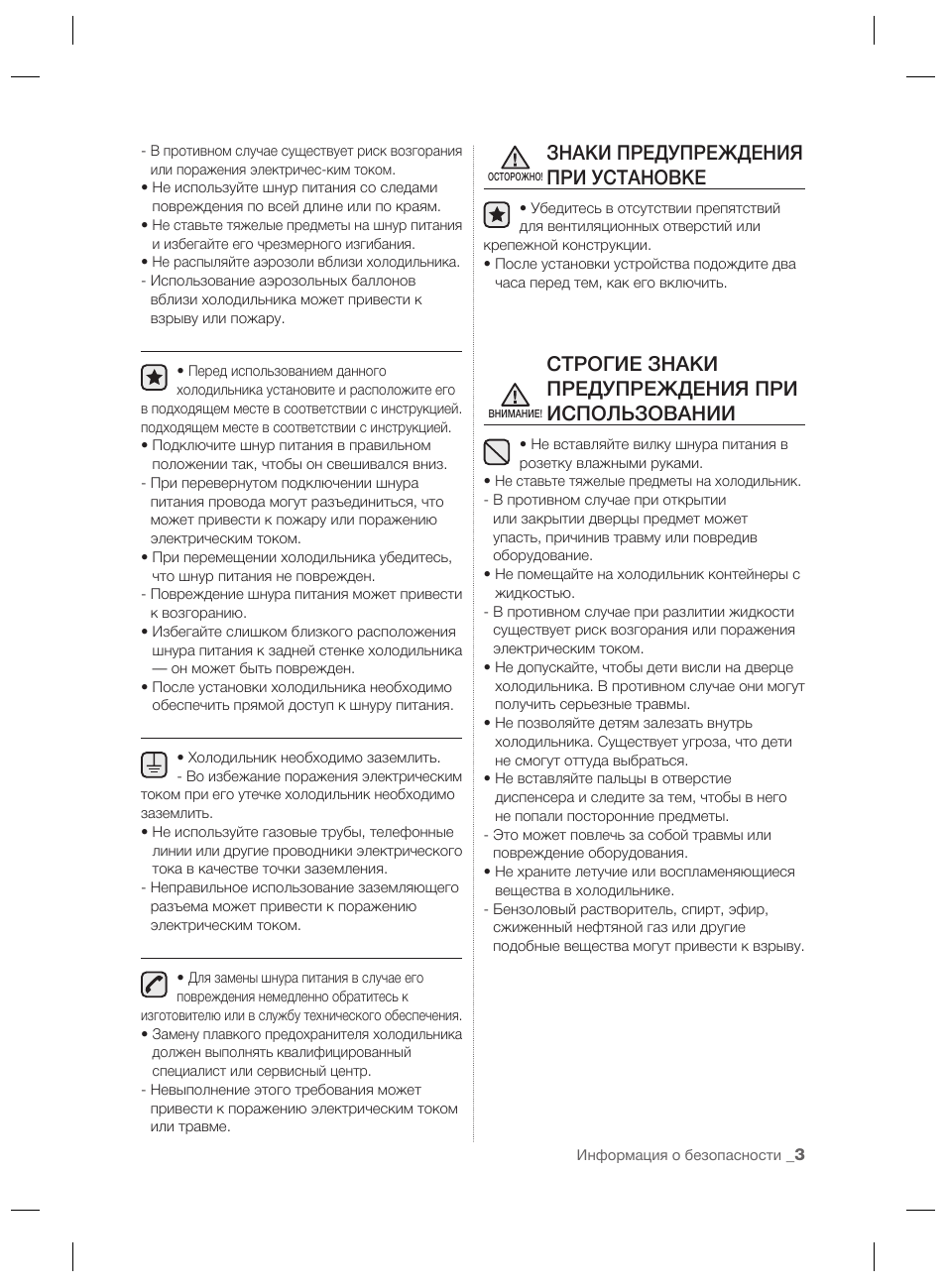

Информация о безопасности

— В противном случае существует риск возгорания

или поражения электричес-ким током.

• Не используйте шнур питания со следами

повреждения по всей длине или по краям.

• Не ставьте тяжелые предметы на шнур питания

и избегайте его чрезмерного изгибания.

• Не распыляйте аэрозоли вблизи холодильника.
— Использование аэрозольных баллонов

вблизи холодильника может привести к
взрыву или пожару.

• Перед использованием данного
холодильника установите и расположите его

в подходящем месте в соответствии с инструкцией.
подходящем месте в соответствии с инструкцией.
• Подключите шнур питания в правильном

положении так, чтобы он свешивался вниз.

— При перевернутом подключении шнура

питания провода могут разъединиться, что
может привести к пожару или поражению
электрическим током.

• При перемещении холодильника убедитесь,

что шнур питания не поврежден.

— Повреждение шнура питания может привести

к возгоранию.

• Избегайте слишком близкого расположения

шнура питания к задней стенке холодильника
— он может быть поврежден.

• После установки холодильника необходимо

обеспечить прямой доступ к шнуру питания.

• Холодильник необходимо заземлить.
— Во избежание поражения электрическим

током при его утечке холодильник необходимо
заземлить.
• Не используйте газовые трубы, телефонные

линии или другие проводники электрического
тока в качестве точки заземления.

— Неправильное использование заземляющего

разъема может привести к поражению
электрическим током.

• Для замены шнура питания в случае его
повреждения немедленно обратитесь к

изготовителю или в службу технического обеспечения.
• Замену плавкого предохранителя холодильника

должен выполнять квалифицированный
специалист или сервисный центр.

— Невыполнение этого требования может

привести к поражению электрическим током
или травме.

ЗНАКИ ПРЕДУПРЕЖДЕНИЯ
ПРИ УСТАНОВКЕ

• Убедитесь в отсутствии препятствий
для вентиляционных отверстий или

крепежной конструкции.
• После установки устройства подождите два

часа перед тем, как его включить.

СТРОГИЕ ЗНАКИ
ПРЕДУПРЕЖДЕНИЯ ПРИ
ИСПОЛЬЗОВАНИИ

• Не вставляйте вилку шнура питания в
розетку влажными руками.

• Не ставьте тяжелые предметы на холодильник.
— В противном случае при открытии

или закрытии дверцы предмет может
упасть, причинив травму или повредив
оборудование.

• Не помещайте на холодильник контейнеры с

жидкостью.

— В противном случае при разлитии жидкости

существует риск возгорания или поражения
электрическим током.

• Не допускайте, чтобы дети висли на дверце

холодильника. В противном случае они могут
получить серьезные травмы.

• Не позволяйте детям залезать внутрь

холодильника. Существует угроза, что дети
не смогут оттуда выбраться.

• Не вставляйте пальцы в отверстие

диспенсера и следите за тем, чтобы в него
не попали посторонние предметы.

— Это может повлечь за собой травмы или

повреждение оборудования.

• Не храните летучие или воспламеняющиеся

вещества в холодильнике.

— Бензоловый растворитель, спирт, эфир,

сжиженный нефтяной газ или другие
подобные вещества могут привести к взрыву.

ОСТОРОЖНО!

ВНИМАНИЕ!

Знаки предупреждения при установке, Строгие знаки предупреждения при использовании

Информация о безопасности

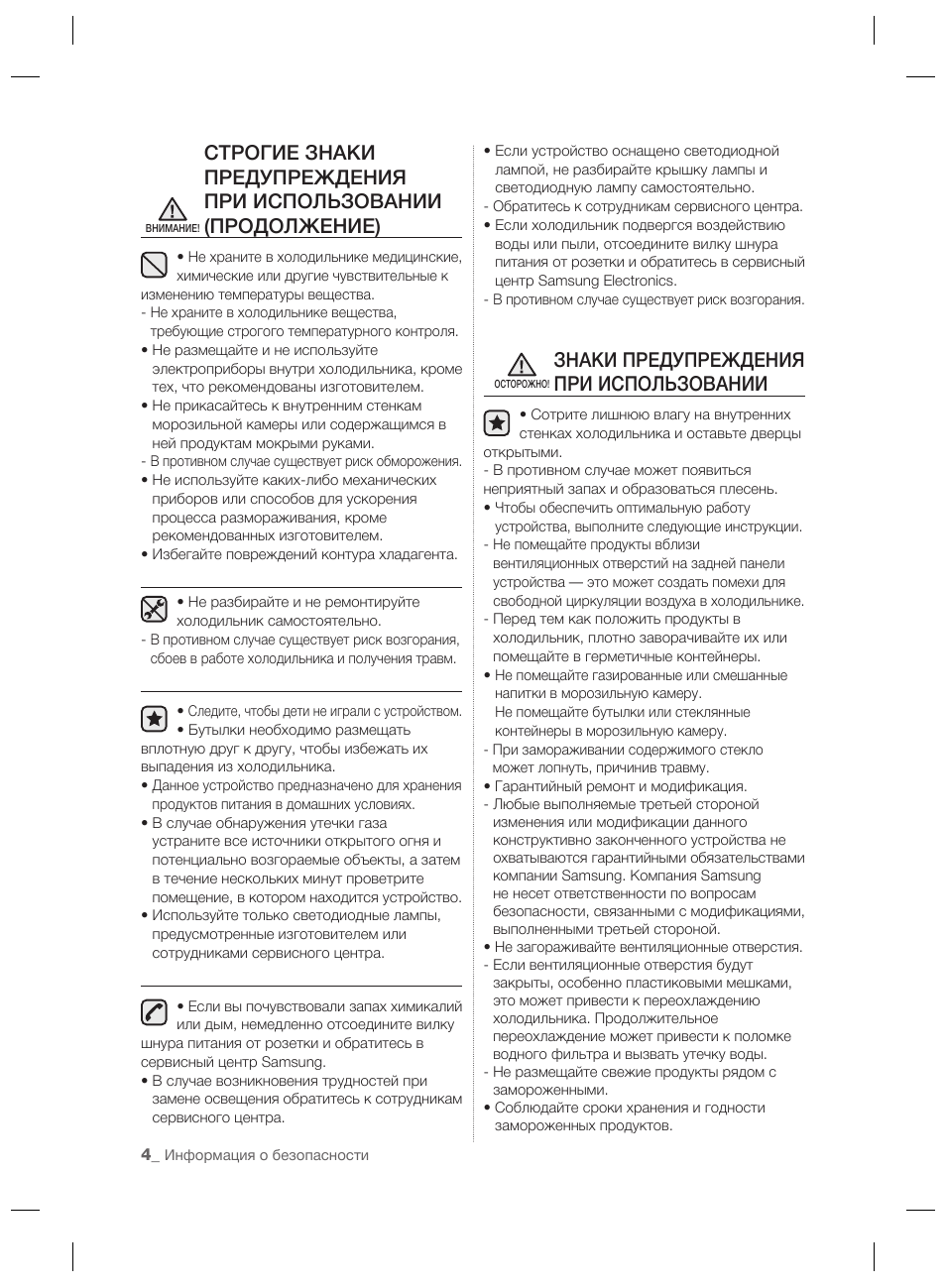

СТРОГИЕ ЗНАКИ
ПРЕДУПРЕЖДЕНИЯ
ПРИ ИСПОЛЬЗОВАНИИ
(ПРОДОЛЖЕНИЕ)

• Не храните в холодильнике медицинские,
химические или другие чувствительные к

изменению температуры вещества.
— Не храните в холодильнике вещества,

требующие строгого температурного контроля.

• Не размещайте и не используйте

электроприборы внутри холодильника, кроме
тех, что рекомендованы изготовителем.

• Не прикасайтесь к внутренним стенкам

морозильной камеры или содержащимся в
ней продуктам мокрыми руками.

— В противном случае существует риск обморожения.
• Не используйте каких-либо механических

приборов или способов для ускорения
процесса размораживания, кроме
рекомендованных изготовителем.

• Избегайте повреждений контура хладагента.

• Не разбирайте и не ремонтируйте
холодильник самостоятельно.

— В противном случае существует риск возгорания,

сбоев в работе холодильника и получения травм.

• Следите, чтобы дети не играли с устройством.
• Бутылки необходимо размещать

вплотную друг к другу, чтобы избежать их
выпадения из холодильника.
• Данное устройство предназначено для хранения

продуктов питания в домашних условиях.

• В случае обнаружения утечки газа

устраните все источники открытого огня и
потенциально возгораемые объекты, а затем
в течение нескольких минут проветрите
помещение, в котором находится устройство.

• Используйте только светодиодные лампы,

предусмотренные изготовителем или
сотрудниками сервисного центра.

• Если вы почувствовали запах химикалий
или дым, немедленно отсоедините вилку

шнура питания от розетки и обратитесь в
сервисный центр Samsung.
• В случае возникновения трудностей при

замене освещения обратитесь к сотрудникам
сервисного центра.

• Если устройство оснащено светодиодной

лампой, не разбирайте крышку лампы и
светодиодную лампу самостоятельно.

— Обратитесь к сотрудникам сервисного центра.
• Если холодильник подвергся воздействию

воды или пыли, отсоедините вилку шнура
питания от розетки и обратитесь в сервисный
центр Samsung Electronics.

— В противном случае существует риск возгорания.

ЗНАКИ ПРЕДУПРЕЖДЕНИЯ
ПРИ ИСПОЛЬЗОВАНИИ

• Сотрите лишнюю влагу на внутренних
стенках холодильника и оставьте дверцы

открытыми.
— В противном случае может появиться
неприятный запах и образоваться плесень.
• Чтобы обеспечить оптимальную работу

устройства, выполните следующие инструкции.

— Не помещайте продукты вблизи

вентиляционных отверстий на задней панели
устройства — это может создать помехи для
свободной циркуляции воздуха в холодильнике.

— Перед тем как положить продукты в

холодильник, плотно заворачивайте их или
помещайте в герметичные контейнеры.

• Не помещайте газированные или смешанные

напитки в морозильную камеру.
Не помещайте бутылки или стеклянные
контейнеры в морозильную камеру.

— При замораживании содержимого стекло

может лопнуть, причинив травму.

• Гарантийный ремонт и модификация.
— Любые выполняемые третьей стороной

изменения или модификации данного
конструктивно законченного устройства не
охватываются гарантийными обязательствами
компании Samsung. Компания Samsung
не несет ответственности по вопросам
безопасности, связанными с модификациями,
выполненными третьей стороной.

• Не загораживайте вентиляционные отверстия.
— Если вентиляционные отверстия будут

закрыты, особенно пластиковыми мешками,
это может привести к переохлаждению
холодильника. Продолжительное
переохлаждение может привести к поломке
водного фильтра и вызвать утечку воды.

— Не размещайте свежие продукты рядом с

замороженными.

• Соблюдайте сроки хранения и годности

замороженных продуктов.

ОСТОРОЖНО!

ВНИМАНИЕ!

Знаки предупреждения при очистке, Знаки предупреждения при очистке (продолжение), Строгие знаки предупреждения при утилизации

Страница 5 Чат поддержки

Текст

Информация о безопасности

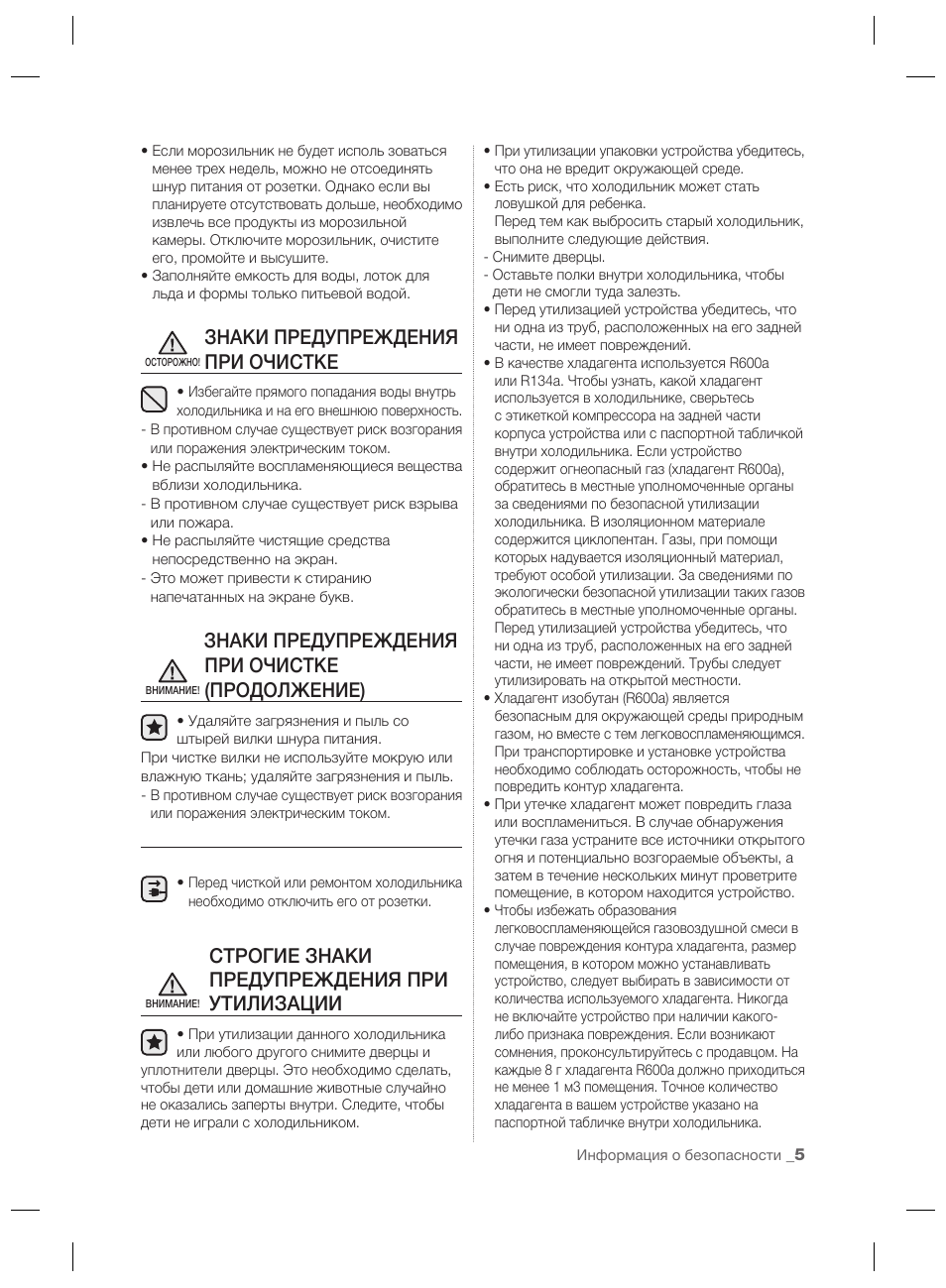

• Если морозильник не будет исполь зоваться

менее трех недель, можно не отсоединять
шнур питания от розетки. Однако если вы
планируете отсутствовать дольше, необходимо
извлечь все продукты из морозильной
камеры. Отключите морозильник, очистите
его, промойте и высушите.

• Заполняйте емкость для воды, лоток для

льда и формы только питьевой водой.

ЗНАКИ ПРЕДУПРЕЖДЕНИЯ
ПРИ ОЧИСТКЕ

• Избегайте прямого попадания воды внутрь
холодильника и на его внешнюю поверхность.

— В противном случае существует риск возгорания

или поражения электрическим током.

• Не распыляйте воспламеняющиеся вещества

вблизи холодильника.

— В противном случае существует риск взрыва

или пожара.

• Не распыляйте чистящие средства

непосредственно на экран.

— Это может привести к стиранию

напечатанных на экране букв.

ЗНАКИ ПРЕДУПРЕЖДЕНИЯ

ПРИ ОЧИСТКЕ
(ПРОДОЛЖЕНИЕ)

• Удаляйте загрязнения и пыль со
штырей вилки шнура питания.

При чистке вилки не используйте мокрую или
влажную ткань; удаляйте загрязнения и пыль.
— В противном случае существует риск возгорания

или поражения электрическим током.

• Перед чисткой или ремонтом холодильника

необходимо отключить его от розетки.

СТРОГИЕ ЗНАКИ
ПРЕДУПРЕЖДЕНИЯ ПРИ
УТИЛИЗАЦИИ

• При утилизации данного холодильника
или любого другого снимите дверцы и

уплотнители дверцы. Это необходимо сделать,
чтобы дети или домашние животные случайно
не оказались заперты внутри. Следите, чтобы
дети не играли с холодильником.

• При утилизации упаковки устройства убедитесь,

что она не вредит окружающей среде.

• Есть риск, что холодильник может стать

ловушкой для ребенка.
Перед тем как выбросить старый холодильник,
выполните следующие действия.

— Снимите дверцы.
— Оставьте полки внутри холодильника, чтобы

дети не смогли туда залезть.

• Перед утилизацией устройства убедитесь, что

ни одна из труб, расположенных на его задней
части, не имеет повреждений.

• В качестве хладагента используется R600a

или R134a. Чтобы узнать, какой хладагент
используется в холодильнике, сверьтесь
с этикеткой компрессора на задней части
корпуса устройства или с паспортной табличкой
внутри холодильника. Если устройство
содержит огнеопасный газ (хладагент R600a),
обратитесь в местные уполномоченные органы
за сведениями по безопасной утилизации
холодильника. В изоляционном материале
содержится циклопентан. Газы, при помощи
которых надувается изоляционный материал,
требуют особой утилизации. За сведениями по
экологически безопасной утилизации таких газов
обратитесь в местные уполномоченные органы.
Перед утилизацией устройства убедитесь, что
ни одна из труб, расположенных на его задней
части, не имеет повреждений. Трубы следует
утилизировать на открытой местности.

• Хладагент изобутан (R600a) является

безопасным для окружающей среды природным
газом, но вместе с тем легковоспламеняющимся.
При транспортировке и установке устройства
необходимо соблюдать осторожность, чтобы не
повредить контур хладагента.

• При утечке хладагент может повредить глаза

или воспламениться. В случае обнаружения
утечки газа устраните все источники открытого
огня и потенциально возгораемые объекты, а
затем в течение нескольких минут проветрите
помещение, в котором находится устройство.

• Чтобы избежать образования

легковоспламеняющейся газовоздушной смеси в
случае повреждения контура хладагента, размер
помещения, в котором можно устанавливать
устройство, следует выбирать в зависимости от
количества используемого хладагента. Никогда
не включайте устройство при наличии какого-
либо признака повреждения. Если возникают
сомнения, проконсультируйтесь с продавцом. На
каждые 8 г хладагента R600a должно приходиться
не менее 1 м3 помещения. Точное количество
хладагента в вашем устройстве указано на
паспортной табличке внутри холодильника.

ОСТОРОЖНО!

ВНИМАНИЕ!

Знаки предупреждения при очистке, Знаки предупреждения при очистке (продолжение), Строгие знаки предупреждения при утилизации

Информация о безопасности

Содержание

УСТАНОВКА И НАСТРОЙКА ХОЛОДИЛЬНИКА ········································

РАБОТА С ХОЛОДИЛЬНИКОМ ···································································

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ·····························································

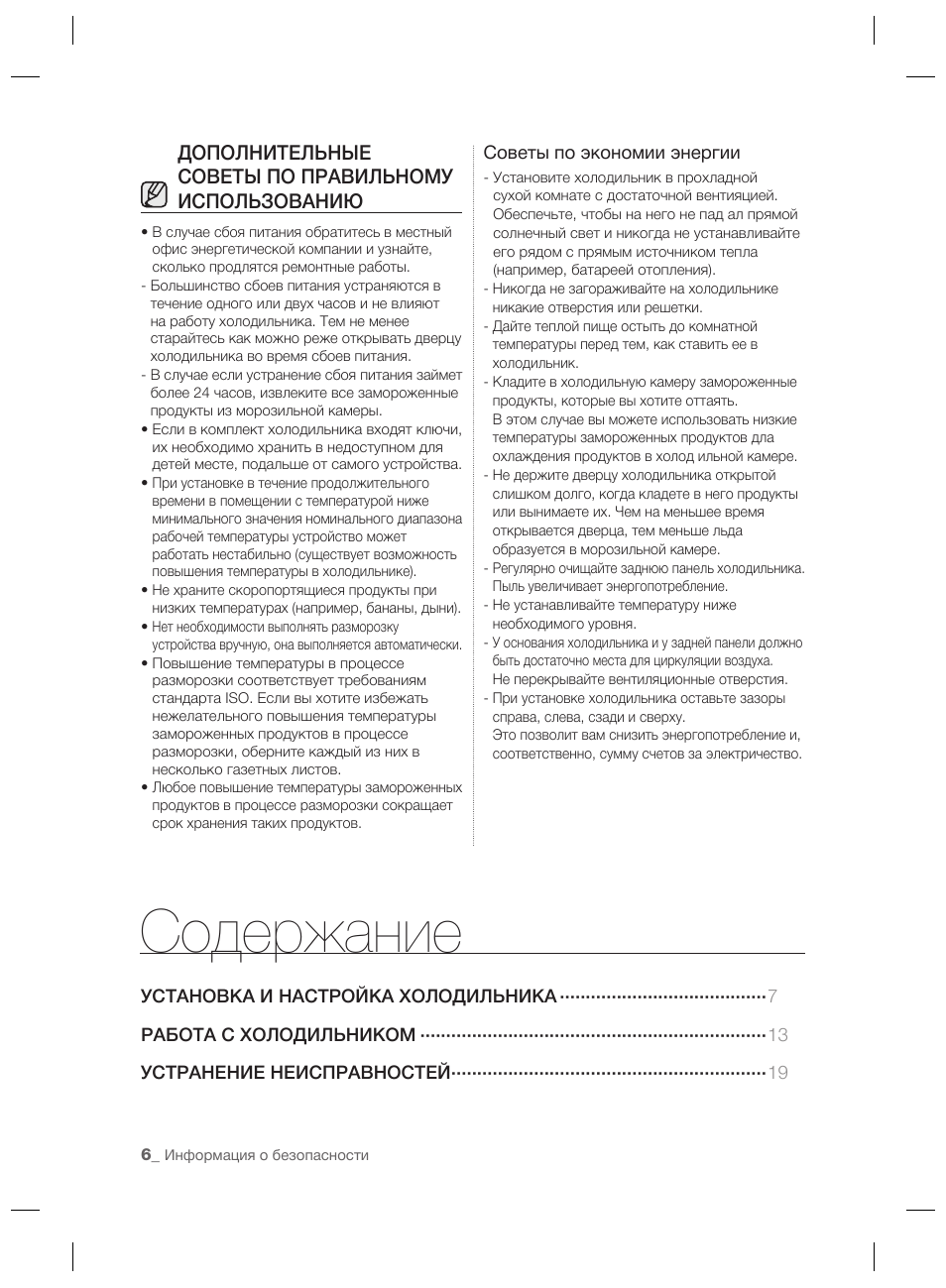

ДОПОЛНИТЕЛЬНЫЕ
СОВЕТЫ ПО ПРАВИЛЬНОМУ
ИСПОЛЬЗОВАНИЮ

• В случае сбоя питания обратитесь в местный

офис энергетической компании и узнайте,
сколько продлятся ремонтные работы.

— Большинство сбоев питания устраняются в

течение одного или двух часов и не влияют
на работу холодильника. Тем не менее
старайтесь как можно реже открывать дверцу
холодильника во время сбоев питания.

— В случае если устранение сбоя питания займет

более 24 часов, извлеките все замороженные
продукты из морозильной камеры.

• Если в комплект холодильника входят ключи,

их необходимо хранить в недоступном для
детей месте, подальше от самого устройства.

• При установке в течение продолжительного

времени в помещении с температурой ниже
минимального значения номинального диапазона
рабочей температуры устройство может
работать нестабильно (существует возможность
повышения температуры в холодильнике).

• Не храните скоропортящиеся продукты при

низких температурах (например, бананы, дыни).

• Нет необходимости выполнять разморозку

устройства вручную, она выполняется автоматически.

• Повышение температуры в процессе

разморозки соответствует требованиям
стандарта ISO. Если вы хотите избежать
нежелательного повышения температуры
замороженных продуктов в процессе
разморозки, оберните каждый из них в
несколько газетных листов.

• Любое повышение температуры замороженных

продуктов в процессе разморозки сокращает
срок хранения таких продуктов.

Советы по экономии энергии

— Установите холодильник в прохладной

сухой комнате с достаточной вентияцией.
Обеспечьте, чтобы на него не пад ал прямой
солнечный свет и никогда не устанавливайте
его рядом с прямым источником тепла
(например, батареей отопления).

— Никогда не загораживайте на холодильнике

никакие отверстия или решетки.

— Дайте теплой пище остыть до комнатной

температуры перед тем, как ставить ее в
холодильник.

— Кладите в холодильную камеру замороженные

продукты, которые вы хотите оттаять.
В этом случае вы можете использовать низкие
температуры замороженных продуктов дла
охлаждения продуктов в холод ильной камере.

— Не держите дверцу холодильника открытой

слишком долго, когда кладете в него продукты
или вынимаете их. Чем на меньшее время
открывается дверца, тем меньше льда
образуется в морозильной камере.

— Регулярно очищайте заднюю панель холодильника.

Пыль увеличивает энергопотребление.

— Не устанавливайте температуру ниже

необходимого уровня.

— У основания холодильника и у задней панели должно

быть достаточно места для циркуляции воздуха.
Не перекрывайте вентиляционные отверстия.

— При установке холодильника оставьте зазоры

справа, слева, сзади и сверху.
Это позволит вам снизить энергопотребление и,
соответственно, сумму счетов за электричество.

Информация о безопасности Содержание УСТАНОВКА И НАСТРОЙКА...

Установка и настройка холодильника, Подготовка к установке холодильника, Выбор наилучшего местоположения для холодильника

Страница 7 Чат поддержки

Текст

Установка и настройка

01
УСТАНОВКА

НАСТРОЙКА

ПОДГОТОВКА К УСТАНОВКЕ
ХОЛОДИЛЬНИКА

Благодарим вас за покупку холодильника
Samsung. Надеемся, что вы останетесь
довольны множеством современных функций и
особенностей данного устройства.

• Перед использованием данного холодильника

установите и расположите его в подходящем
месте в соответствии с инструкцией.

• Используйте данное устройство по назначению,

описанному в данном руководстве.

• Любой ремонт данного устройства должен

выполняться квалифицированными
специалистами.

• При утилизации упаковки устройства убедитесь,

что она не вредит окружающей среде.

Перед заменой элементов внутреннего
освещения холодильника отсоедините
вилку шнура питания от розетки.

— В противном случае существует риск поражения

электрическим током.

Выбор наилучшего местоположения
для холодильника

• Установите холодильник вне зоны действия

прямых солнечных лучей.

• Поверхность пола в месте установки должна

быть ровной.

• Обеспечьте достаточное пространство для

дверцы холодильника.

• Обеспечить достаточно пространства справа,

слева, сзади и сверху для циркуляции воздуха.
При недостаточном пространстве внутренняя
система охлаждения может работать
неправильно.

• Обеспечить свободное перемещение

устройства для обслуживания и ремонта.

• Высота устройства может различаться в

зависимости от модели.

• При установке оставьте свободное

место справа, слева, сзади и сверху
холодильн ика. Это поможет сэкономить
электроэнергию.

• Не устанавливайте холодильник в

помещении с температурой ниже 10°C.

При установке и обслуживании
холодильника или чистке пространства
за ним аккуратно переместите его на

открытое место, а затем верните обратно.
Убедитесь, что пол в помещении способен
выдержать вес холодильника, заполненного
продуктами питания.

Установка и настройка
холодильника

ВНИМАНИЕ!

ОСТОРОЖНО

или

960mm

50mm

1,165mm

600mm

560mm

не

менее

не
менее

Установка и настройка

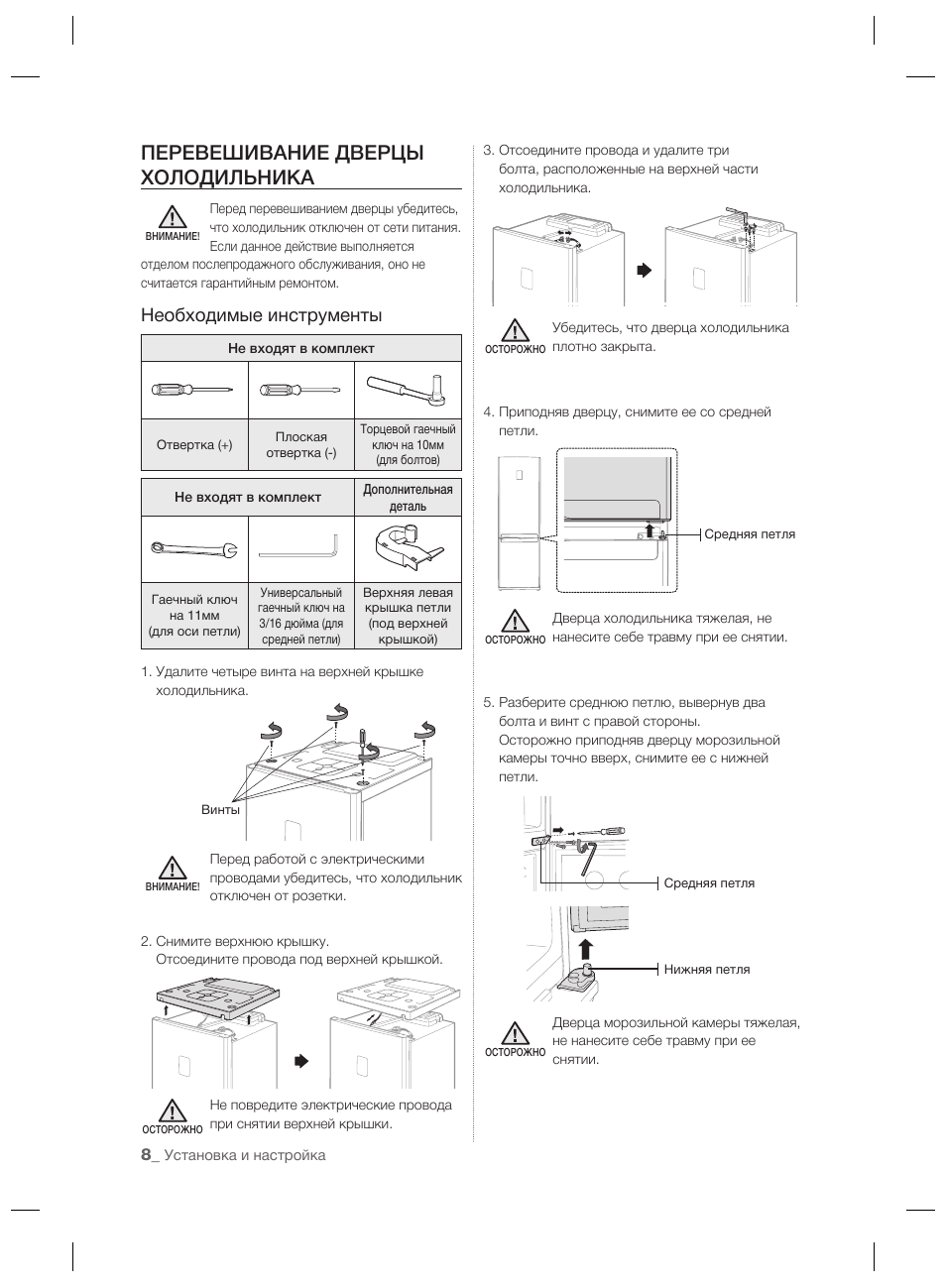

ПЕРЕВЕШИВАНИЕ ДВЕРЦЫ
ХОЛОДИЛЬНИКА

Перед перевешиванием дверцы убедитесь,
что холодильник отключен от сети питания.
Если данное действие выполняется

отделом послепродажного обслуживания, оно не
считается гарантийным ремонтом.

Необходимые инструменты

Не входят в комплект

Отвертка (+)

Плоская

отвертка (-)

Торцевой гаечный

ключ на 10мм

(для болтов)

Не входят в комплект

Дополнительная

деталь

Гаечный ключ

на 11мм

(для оси петли)

Универсальный

гаечный ключ на

3/16 дюйма (для

средней петли)

Верхняя левая

крышка петли

(под верхней

крышкой)

1. Удалите четыре винта на верхней крышке

холодильника.

Перед работой с электрическими
проводами убедитесь, что холодильник
отключен от розетки.

2. Снимите верхнюю крышку.

Отсоедините провода под верхней крышкой.

Не повредите электрические провода
при снятии верхней крышки.

3. Отсоедините провода и удалите три

болта, расположенные на верхней части
холодильника.

Убедитесь, что дверца холодильника
плотно закрыта.

4. Приподняв дверцу, снимите ее со средней

петли.

Дверца холодильника тяжелая, не
нанесите себе травму при ее снятии.

5. Разберите среднюю петлю, вывернув два

болта и винт с правой стороны.
Осторожно приподняв дверцу морозильной
камеры точно вверх, снимите ее с нижней
петли.

Дверца морозильной камеры тяжелая,
не нанесите себе травму при ее
снятии.

ВНИМАНИЕ!

Винты

ОСТОРОЖНО

Средняя петля

ОСТОРОЖНО

Средняя петля

Нижняя петля

Перевешивание дверцы холодильника, Необходимые инструменты

Установка и настройка

01
УСТАНОВКА

НАСТРОЙКА

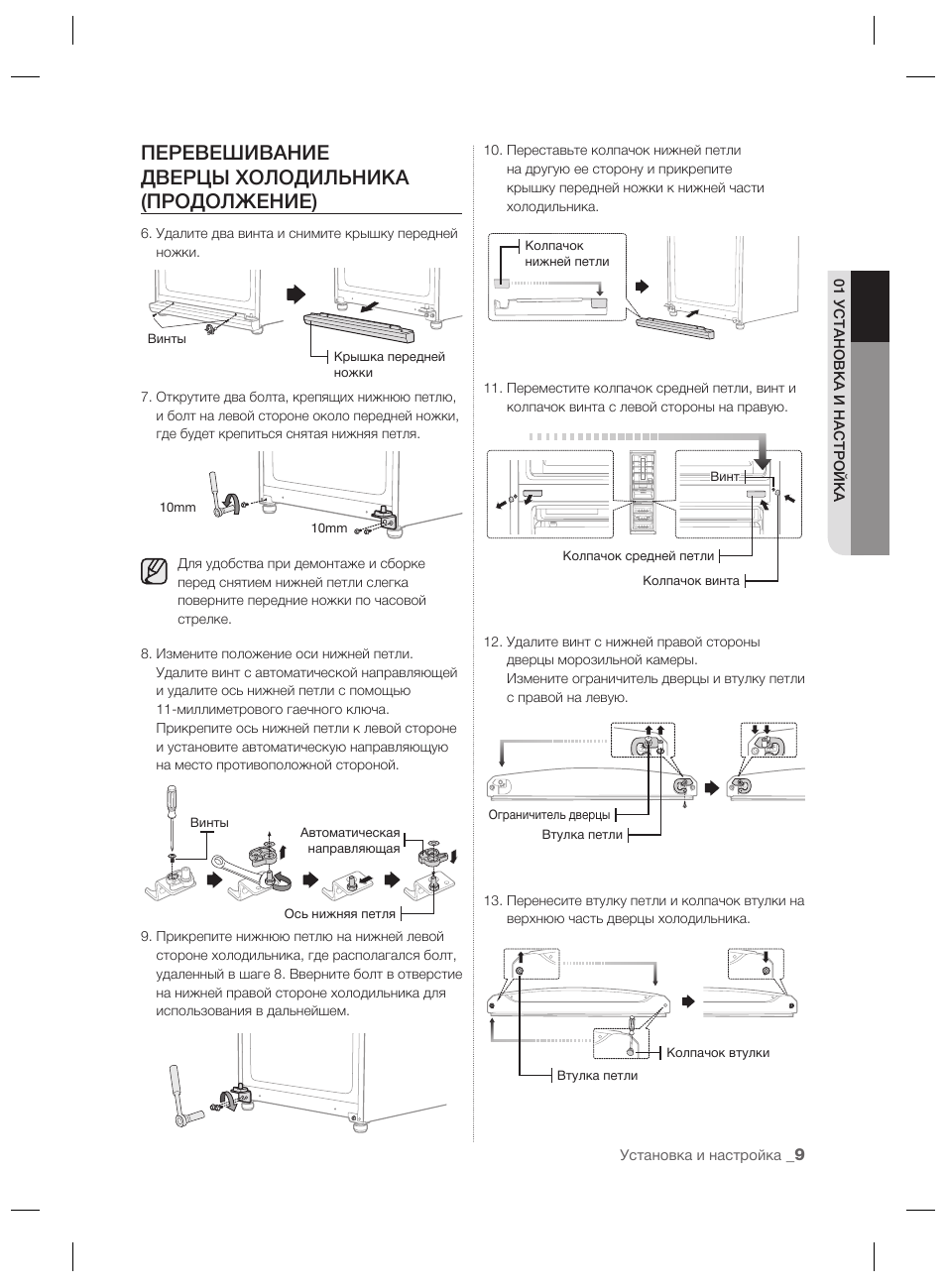

ПЕРЕВЕШИВАНИЕ
ДВЕРЦЫ ХОЛОДИЛЬНИКА
(ПРОДОЛЖЕНИЕ)

6. Удалите два винта и снимите крышку передней

ножки.

7. Открутите два болта, крепящих нижнюю петлю,

и болт на левой стороне около передней ножки,
где будет крепиться снятая нижняя петля.

Для удобства при демонтаже и сборке
перед снятием нижней петли слегка
поверните передние ножки по часовой
стрелке.

8. Измените положение оси нижней петли.

Удалите винт с автоматической направляющей
и удалите ось нижней петли с помощью
11-миллиметрового гаечного ключа.
Прикрепите ось нижней петли к левой стороне
и установите автоматическую направляющую
на место противоположной стороной.

9. Прикрепите нижнюю петлю на нижней левой

стороне холодильника, где располагался болт,
удаленный в шаге 8. Вверните болт в отверстие
на нижней правой стороне холодильника для
использования в дальнейшем.

10. Переставьте колпачок нижней петли

на другую ее сторону и прикрепите
крышку передней ножки к нижней части
холодильника.

11. Переместите колпачок средней петли, винт и

колпачок винта с левой стороны на правую.

12. Удалите винт с нижней правой стороны

дверцы морозильной камеры.
Измените ограничитель дверцы и втулку петли
с правой на левую.

13. Перенесите втулку петли и колпачок втулки на

верхнюю часть дверцы холодильника.

Винты

Крышка передней
ножки

10mm

Ось нижняя петля

Автоматическая

направляющая

Винты

Колпачок
нижней петли

Колпачок винта

Колпачок средней петли

Винт

Втулка петли

Ограничитель дверцы

Втулка петли

Колпачок втулки

Перевешивание дверцы холодильника (продолжение)

10_

Установка и настройка

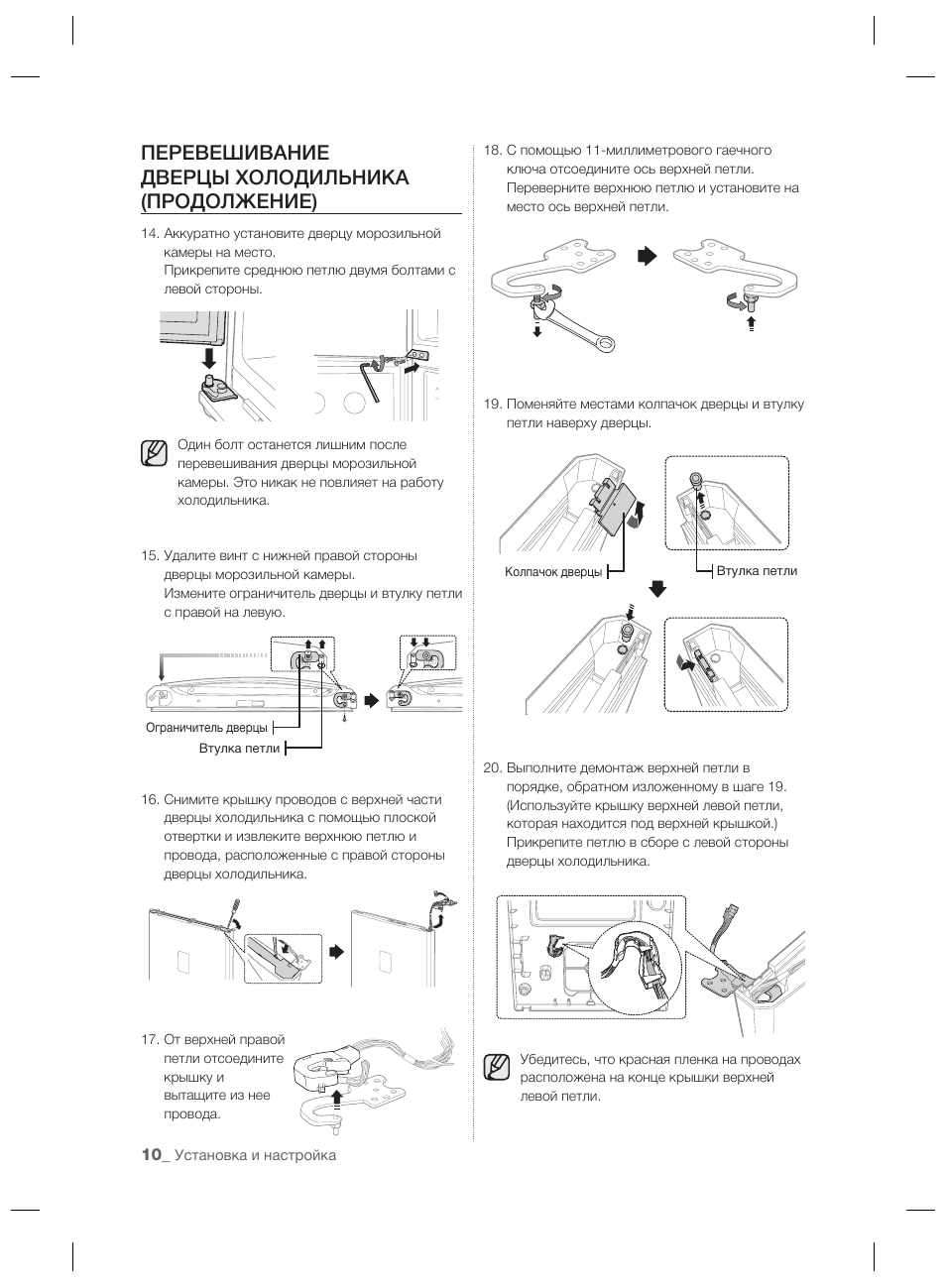

ПЕРЕВЕШИВАНИЕ
ДВЕРЦЫ ХОЛОДИЛЬНИКА
(ПРОДОЛЖЕНИЕ)

14. Аккуратно установите дверцу морозильной

камеры на место.
Прикрепите среднюю петлю двумя болтами с
левой стороны.

Один болт останется лишним после
перевешивания дверцы морозильной
камеры. Это никак не повлияет на работу
холодильника.

15. Удалите винт с нижней правой стороны

дверцы морозильной камеры.
Измените ограничитель дверцы и втулку петли
с правой на левую.

16. Снимите крышку проводов с верхней части

дверцы холодильника с помощью плоской
отвертки и извлеките верхнюю петлю и
провода, расположенные с правой стороны
дверцы холодильника.

17. От верхней правой

петли отсоедините
крышку и
вытащите из нее
провода.

18. С помощью 11-миллиметрового гаечного

ключа отсоедините ось верхней петли.
Переверните верхнюю петлю и установите на
место ось верхней петли.

19. Поменяйте местами колпачок дверцы и втулку

петли наверху дверцы.

20. Выполните демонтаж верхней петли в

порядке, обратном изложенному в шаге 19.
(Используйте крышку верхней левой петли,
которая находится под верхней крышкой.)
Прикрепите петлю в сборе с левой стороны
дверцы холодильника.

Убедитесь, что красная пленка на проводах
расположена на конце крышки верхней
левой петли.

Втулка петли

Ограничитель дверцы

Колпачок дверцы

Втулка петли
