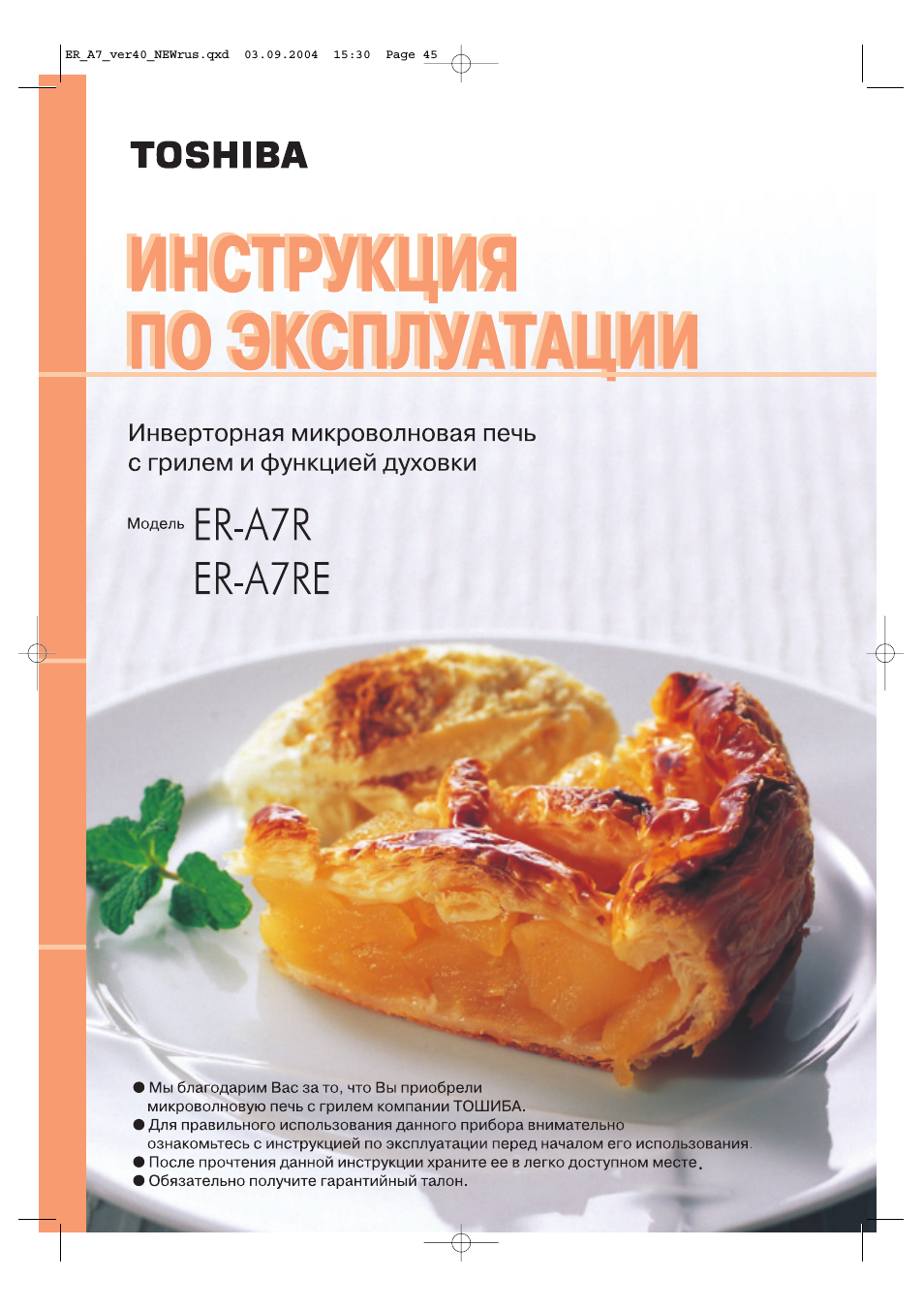

На NoDevice можно скачать инструкцию по эксплуатации для Toshiba ER-A7R(S). Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации Toshiba ER-A7R(S). Инструкции по использованию помогут правильно настроить Toshiba ER-A7R(S), исправить ошибки и выявить неполадки.

В духовом шкафу можно готовить различные блюда: повседневные, детские, праздничные, оригинальные, полезные для здоровья. Современная духовка давно стала достойной альтернативой стандартной газовой плиты. Она имеет широкий функционал и позволяет использовать практически любые способы тепловой обработки пищи. Но перед эксплуатацией любой бытовой техники, будь то холодильник, микроволновая печь, варочная поверхность или духовой шкаф, нужно изучить инструкцию и разобраться в символах, указанных на кнопках или около переключателей.

Картинка с сайта: kitchenmania.ru

Большинство популярных производителей, таких как «Bosch», «Gorenje», «Siemens», «Electrolux», «Teka», «Asko», «Hotpoint Ariston», «Smeg» и прочие, помечают разные режимы духовки и её дополнительные функции одинаковыми или похожими символами, иконками, изображениями и пиктограммами. Но что обозначают значки на духовом шкафу, каково их значение? В данной статье представлена расшифровка всех символов на панели управления многофункциональных устройств.

Символы режимов работы

Для начала следует разобраться с символьными обозначениями основных режимов работы, реализованных в электрических духовых шкафах или газовых

.

Картинка с сайта: kitchenmania.ru

Полоска в верхней части квадрата

  Горизонтальная полоса (линия), нарисованная в квадрате сверху, обозначает включение верхнего ТЭНа, располагающегося по периметру потолка камеры. Обычно такой    нагревательный элемент имеет небольшую мощность и сильнее воздействует на поверхность блюда. Функционал данного режима ограничен, но позволяет формировать поджаристую хрустящую корочку на практически готовой еде. Возможно приготовить запеканку, выпечку (например, хлеб), лазанью, курицу, картофель или другие овощи в панировке или соусе, мясо по-французски и прочие подобные блюда.

Полезная информация! В некоторых моделях духовых шкафов сверху изображено две полоски, и такой символ тоже означает верхний нагрев, но более интенсивный.

Полоска внизу

  Линия, изображённая в квадрате снизу, обозначает нижний нагрев, при котором в камере духового шкафа работает нижний ТЭН. Этот нагревательный элемент более мощный, чем верхний, поэтому его можно использовать в разных целях, например, для приготовления разнообразной выпечки с начинкой или без (пирогов, пиццы, тортов), для тушения или томления, длительной бережной готовки, разогрева готовой еды перед подачей, а также обработки паром. В последнем случае на дне камеры под противнем с обрабатываемыми продуктами питания нужно поставить ёмкость с водой.

Линии и снизу, и сверху

  Если в квадратике изображены нижняя и верхняя горизонтальные линии, это означает, что в таком режиме работать будут и верхний нагреватель, и нижний ТЭН. Два нагревательных элемента выделяют тепло с двух сторон, благодаря чему, во-первых, блюда готовятся равномерно, во-вторых, становится возможным не только качественное выпекание всего содержимого камеры, но и образование сверху румяной корочки.

В режиме комбинированного нагрева можно запечь большой кусок мяса, целую тушку рыбы или птицы, сделать жаркое. Также возможно доверху заполнять противень, не боясь, что в центре его содержимое останется сырым.

Совет! При режиме работы с нижним и верхним нагревом потребление электроэнергии очень высокое. Но экономит его небольшая хитрость: примерно за 5-10 минут до конца процесса готовки выключите устройство. Оно приготовится на остаточном тепле, выделяемом ТЭНами.

Зигзаг или треугольники

  Знак зигзага или трёх соединённых друг с другом треугольников, обращённых вершинами вниз, – это функция гриля, которая предназначена для формирования на поверхности еды хрустящей аппетитной корочки. Таким режимом можно пользоваться для поджаривания и подрумянивания мясных, овощных или рыбных блюд.

Гриль, который находится в верхней части духовки, как правило, используется уже после готовности блюда, чтобы придать ему румяность и хруст. Этот режим также выбирают для приготовления тостов, сосисок или колбасок на решётке, горячих бутербродов. А ещё гриль можно использовать совместно с другими способами тепловой обработки, такими как нижний нагрев, конвекция.

Чтобы еда готовилась быстрее и подрумянивалась равномернее, необходимо установить решётку или форму для запекания на среднем либо верхнем уровне. Содержимое противня должно находиться в самом центре посуды. Так воздействие гриля будет направлено точно на блюдо.

К сведению! В некоторых моделях гриль обозначается волнистой линией. Также волна, объединённые треугольники или зигзаг может иметь разную длину. Короткий значок символизирует малый гриль, а длинный – большой. А ещё символ может дополняться пометкой «Turbo», если предусмотрен турбо-гриль с работой на максимальной мощности.

Вентилятор

  Изучая значки на духовке, можно найти схематическое изображение вентилятора, которое символизирует наличие в бытовой технике полезной функции конвекции. При ней вентиляторы, находящиеся на задней стенке рабочей камеры, направляют потоки горячего воздуха. Нагрев осуществляет кольцевой нагреватель, который тоже располагается сзади. Верхний и нижний ТЭНы при конвекции также могут работать.

Использование конвекции позволяет готовить одновременно на нескольких уровнях и обеспечивает равномерное распределение тепла. При циркуляции воздуха нагревается всё пространство внутри камеры. Но конвекция подходит не для всех блюд, так как происходит их высушивание. Использовать режим, при котором горячий воздух активно циркулирует внутри камеры, можно для выпекания коржей для тортов, бисквитов, пиццы. А вот мясо, фрукты, овощи чаще всего получаются сухими.

Конвекция имеет преимущества. Помимо того, что все блюда готовятся с минимальными затратами времени, потребляется гораздо меньше электричества (особенно при одновременном приготовлении двух или трёх блюд). Предварительно прогревать духовку не надо, противень можно ставить в неё сразу после включения. Также конвекция с горячим воздухом, направляемым вентиляторами, позволяет устанавливать температуру примерно на 20 или 30 градусов меньше, чем при других обычных режимах нагрева.

Обозначения основных функций

Есть стандартные значки на духовке, которыми компании-изготовители бытовой техники помечают самые главные, часто используемые функции. Обозначения для таких символов и их расшифровки читайте ниже.

Картинка с сайта: kitchenmania.ru

Лампочка

  Схематическое изображение включенной лампочки, расположенной в квадрате, – обозначение стандартной функции духовки, подсветки рабочей камеры. Такая опция гарантирует комфортный, полный обзор всего внутреннего пространства устройства и избавляет от необходимости открывать дверцу. Открывание двери нежелательно или даже недопустимо при готовке безе, бисквитов, воздушной дрожжевой выпечки, так как тесто из-за резкого перепада температуры может опасть и получиться жёстким и непористым.

Также освещение рекомендуется использовать при традиционной, ручной очистке камеры прибора. Загрязнения на стенках видны гораздо лучше, поэтому хозяйка сможет удалять их эффективно и быстро.

Часы

  Изображение часов (циферблата с двумя стрелками) – значок функции таймера. Он помогает устанавливать точное время для выбранного режима готовки. Если включить эту опцию, нажав на соответствующую кнопку, то можно не переживать, что блюдо пересушится либо пригорит. Кухонный прибор оповестит об окончании процесса акустическим (звуковым) сигналом, а также автоматически отключит и прекратит нагрев.

Колокольчик

  Эта дополнительная функция в духовке включается пользователем при использовании таймера. Обозначение на панели управления в виде маленького колокола – это звуковая сигнализация. Когда приготовление завершено, духовой шкаф звуком оповещает, что нагрев выключен.

Символьные обозначения других специальных возможностей

Для многофункциональной, современной духовки значки более многочисленны, так как дополнительных опций и отдельных специальных программ гораздо больше, чем в простых моделях.

Картинка с сайта: kitchenmania.ru

Две стрелки в разные стороны

  Что означают значки на панели управления духового шкафа в виде двух стрелок, направленных в разные стороны? Это опция вертела для духовки, в комплект поставки которой включен соответствующий аксессуар. Он поможет идеально прожарить блюдо на гриле. Насаженная на вертел тушка или крупный кусок постоянно вращается, поэтому корочка получается тонкой и вкусной. При этом внутри можно сохранить блюда сочными.

Вентилятор с волной или зигзагом вверху

  Для духового шкафа, в котором есть комбинированные режимы приготовления, может быть предусмотрена возможность запекания в двух форматах: гриля и конвекции. Такой вариант имеет свои особенности, так как очень быстро создаёт корочку или румяный колер на поверхности пищи. Пользоваться этим комбинированным режимом можно для вяления, получения сухофруктов, выпаривания влаги, поджаривания орехов. Но желательно включать функцию запекания в формате конвекции с грилем либо в самом начале приготовления, либо за несколько минут до его завершения.

Вентилятор с линиями

  На поворотной ручке, обычной или сенсорной кнопке может быть изображён знак вентилятора, дополненный линией сверху. Это конвекция с верхним нагревом. Если под верхней полоской находятся треугольники либо зигзаг, то к циркуляции воздуха и прогреву сверху добавляется гриль. Также бывает вариант с вентилятором в центре и горизонтальными полосами внизу и вверху. Это конвекция, совмещённая с нагревом с двух сторон.

Снежинка с каплей под ней

  Изучая на панели управления духовки значки, в их числе можно обнаружить изображение снежинки (или звёздочки) и находящейся под ней капли. Такие символы значат размораживание. Нагрев камеры осуществляется умеренно – в диапазоне 30-60 градусов. При такой разморозке оттаивание замороженных полуфабрикатов или другой еды осуществляется естественным путём, без подваривания, повреждения текстуры или пересушивания.

Облака, капли либо волны

  Обозначения на духовом шкафу в виде трёх волн, капель или маленьких облаков указывают на то, что в бытовой технике предусмотрена паровая обработка. При её наличии в наборе техники есть отдельный резервуар для воды. С помощью такого режима можно готовить блюда, сохраняя в их составе максимум полезных веществ – минералов, витаминов. Но некоторые эксперты считают паровое приготовление неэкономичным с точки зрения потребления электроэнергии.

Важно! В некоторых моделях есть несколько режимов приготовления на пару, и они отличаются разной интенсивностью. Степень нагрева может обозначаться чёрточками в облаке. Одна – минимальное, наиболее нежное и щадящее тепловое воздействие. Две черты – средняя интенсивность. А три линейки – максимальное паровое воздействие. Могут указываться надписи «Low», «Med», «High» – маленькая влажность, средняя и высокая соответственно.

Линия снизу и вентилятор в круге или квадрате

  При наличии значков горизонтальной полосы в нижней части изображения и вентилятора, находящегося в кружке или квадратике, в духовке можно готовить пиццу. В таком формате выпечка нагревается снизу и обретает хрустящую корочку. Начинка одновременно слегка подсушивается на поверхности, но внутри остаётся сочной и мягкой. В некоторых моделях такие символы на сенсорах, поворотных ручках или кнопках могут заменяться значком пиццы.

Пунктир, прерывистая линия

  Что означают значки на кнопках или сенсорных переключателях в виде пунктирной, прерывистой полоски? Они значат, что приготовление будет осуществляться щадящим образом, при низких температурах – обычно от 70 до 120-150℃.

Полоса снизу с волнистыми вертикальными линиями над ней

  Если снизу изображена полоска, а над ней схематически нарисованы вертикальные волны, напоминающие струи пара, то что они обозначают? Это опция поддержания тепла. Если установить её, можно в течение долгого времени поддерживать постоянную температуру приготовленной еды, чтобы она оставалась горячей или тёплой до самой подачи. Такой функцией удобно пользоваться, ожидая гостей и не зная, когда именно они придут. Выбрать этот вариант можно, если нужен подогрев холодной пищи.

Пирог с волнистыми линиями над ним

  Такое изображение обозначает режим гратена, с которым можно на запеканках и прочих подобных блюдах получать тонкую корочку, сохраняя сочность внутри. В старых моделях духовок такой функции может не быть.

Auto

  В электрической духовке может быть предусмотрена маркировка кнопки или ручки с надписью «Auto». Она обозначает автоматическую программу приготовления. Но такая возможность есть лишь в новых, последних моделях популярных брендов техники для кухни. Она позволяет готовить дома легко, практически без вмешательства пользователя и даже без рецепта. Требуется лишь выбрать тип продукта или блюда, установить его вес и запустить режим «Авто». Электрическая духовка сделает всё самостоятельно.

Солнце либо три волнистые вертикальные линии

  Если вы заметили такие знаки, что они означают? Символ солнца с лучами или три волнистые линии в вертикальном положении – это функция сушки. При выборе такой опции продукты готовятся по принципу испарения влаги. Можно делать сушёные овощи, фрукты, даже рыбу или мясо.

LTC

  Такой аббревиатурой производители помечают режим медленной готовки. Он подойдёт для некоторых отдельных блюд, например, из мяса, которое важно не пересушить, но при этом достаточно хорошо и полноценно обработать термически.

Три капли

  Такой режим – это влажная тепловая обработка, которая в некоторых духовках является альтернативой стандартной готовки на пару. Горячий пар, проникая в структуру пищи, не повреждает её, а также сохраняет сочность и пользу еды.

Листочек или надпись ECO

  Такой символ можно увидеть в электродуховке, и он означает экономичный режим, в котором энергопотребление максимально рациональное и умеренное. Экономия обычно достигается благодаря оптимально настроенному обдуву горячими воздушными потоками, ускоряющему процесс приготовления и делающему термообработку более эффективной.

Тарелки

  Стопка тарелок (обычно в количество трёх штук) обозначает предварительный подогрев посуды для грамотной сервировки стола. Подогретые предметы, во-первых, приятнее держать в руках. Во-вторых, они хорошо сохраняют тепло содержимого, то есть наложенного блюда.

Ёмкость и стрелка вверх над ней

  Ёмкость с расположенной над нею направленной вверх стрелкой – так обозначается функция расстойки дрожжевого теста. В нагретой до небольшой температуры камере оно поднимается быстрее и доходит до нужной кондиции – пористой структуры с множеством пузырьков. Вместо стрелки могут изображаться три вертикальных волны с облаком над ними.

Стаканчик

  Такой символ указывает на то, что кухонная техника позволяет просто и быстро готовить в домашних условиях йогурты, простокваши или иные кисломолочные продукты, которые требуют закваски.

Баночка

  Изображение банки – это опция стерилизации. Такой режим рекомендуют выставлять при консервации. При работе с заготовками функция помогает дезинфицировать банки, предназначенные для закатки. Их чистота гарантирует отличный результат: консервы точно не испортятся и будут храниться долго, не меняя вкус.

Маяк с исходящими от него дугами

  Таким знаком помечается режим СВЧ, в котором духовка воздействует на содержимое камеры микроволнами и фактически заменяет отдельный прибор – микроволновку. Этот вариант может сочетаться с другими форматами приготовления, например, с конвекцией, грилем, нагревом.

Замок или изображение маленькой детской головы

  Символ головы ребёнка или замка обычно дополняется линиями или стрелками, ведущими к отдельным кнопкам. Так обозначается блокировка от детей, активируемая для защиты от случайных нажатий.

Заключение

Перечисленные функции духовых шкафов и соответствующие символы – это далеко не всё, что встречается в современной технике. Также возможны самоочистка для простого ухода и быстрого удаления жира и прочих загрязнений, отсрочка старта и прочие возможности. Покупатель прибора должен знать обозначения, поэтому перед эксплуатацией духовки обязательно следует изучить инструкцию, в которой представлен полный обзор всех опций и знаков на кнопках, ручках или дисплее.

Картинка с сайта: kitchenmania.ru

«Аристон», «Бош», «Горенье», «Смег» и прочие производители бытовой техники сопровождают свои приборы подробными руководствами по эксплуатации. Известные компании используют очень похожие, а иногда и идентичные символьные обозначения. Зная их, можно быстро обучиться управлять процессом готовки и создавать кулинарные шедевры без проблем

Прежде
всего               Обязательно ознакомьтесь
с разделом правила безопасного использования (стр. 4&9)
В этом разделе отмечены пункты, которые необходимо соблюдать
во время использования микроволновой печи.
Вначале

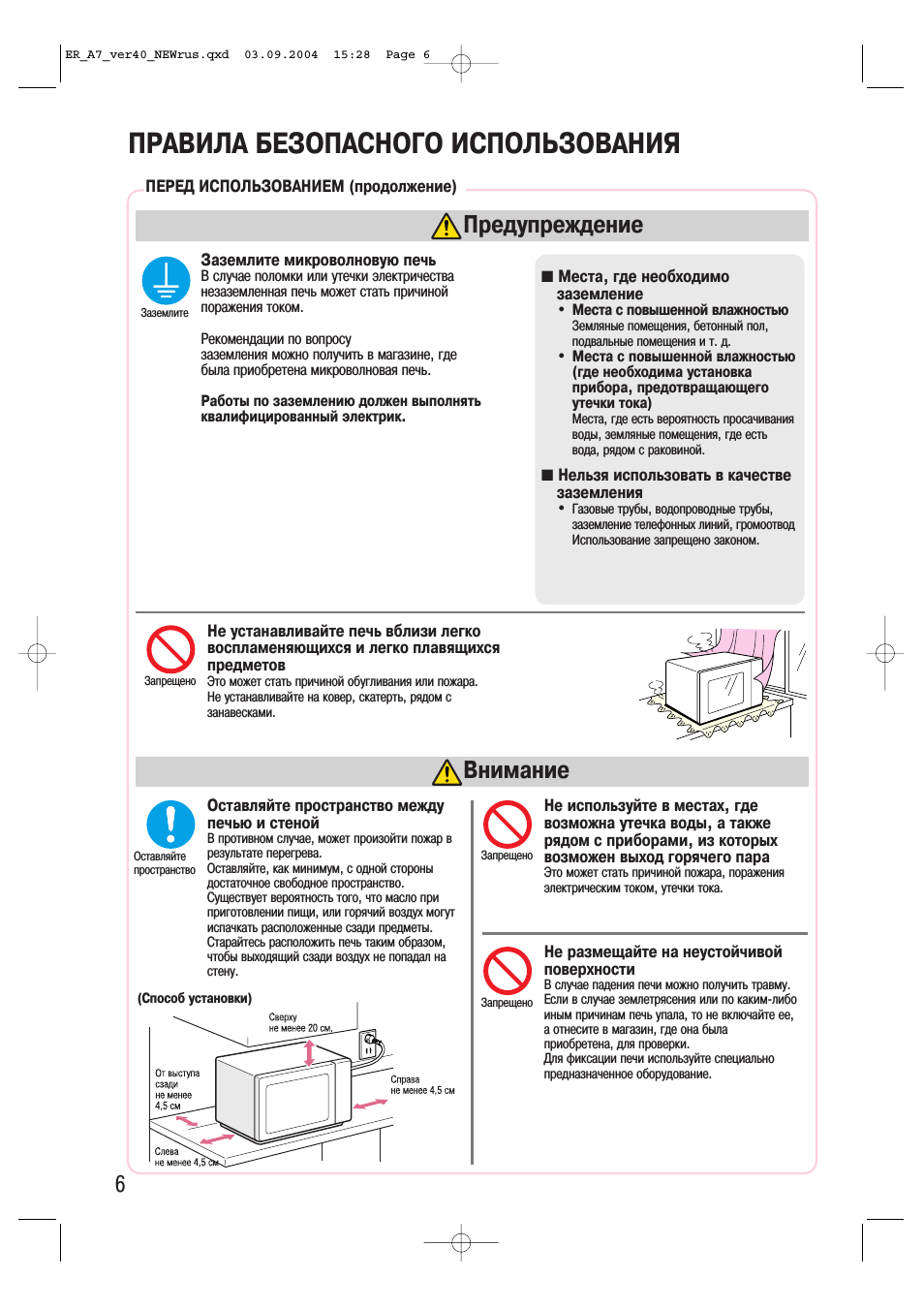

Используйте заземление (стр. 6)
Ознакомившись с разделом (правила безопасного использования)
обязательно используйте заземление.
Следую&
щий шаг
Включите печь, когда в ней ничего нет (стр. 12)
При прогреве пустой печи, масло, находящееся внутри, испарится.
Продол&
жаем
Прочитайте раздел правила работы
с инфракрасным сенсором (стр. 13)
В этом разделе содержатся правила, которые необходимо соблюдать для того,
чтобы инфракрасный сенсор правильно смог распознать используемый продукт.
Приступим!
Начнем готовить! (стр. 14&31)
Прочитав раздел (приготовление) начинайте готовить.
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ (потребляемая энергия: 0)
В целях экономии электроэнергии, электропитание автоматически прекращается когда
Вы не пользуетесь печью.
• При включенной в розетку печи электропитание не подается.
– Один раз открыв дверцу электропитание возобновляется.
В случае, когда на экране индикация (0) и в течение 5 минут дверца печи
не была открыта или закрыта, электропитание автоматически отключается.
После автоматического отключения электропитания, если Вы открыли или закрыли
дверцу печи, включается электропитание и на экране загорается индикация (0).
2

Правила безопасного                                         Обязательно соблюдайте
использования

 В этом разделе помещена важная информация по безопасности, необходимая для защиты лиц,
использующих данный прибор и других лиц от травм и нанесения им материального ущерба. Обратите
внимание на знаки и предупреждения, находящиеся ниже и внимательно прочитайте сопровождающий их
текст. Пожалуйста, соблюдайте все нижеуказанные пункты.
ПРЕДУПРЕЖДЕНИЯ                                 ЗНАКИ
Указывает на то, что в случае              Этот знак указывает на запрещение действия.
неправильного использования были        Обычно смысл запрещения указывается внутри
случаи смерти или получение тяжелой     знака, в виде рядом расположенной картинки или
Опасно         травмы , на высокий уровень опасности.  Запрещено  текстового пояснения.
*1
Указывает на то, что в случае              Этот знак указывает на необходимость
неправильного использования возможна    выполнить указание (обязательно к исполнению).
смерть или получение тяжелой травмы .   Обычно смысл указания можно увидеть внутри
*1
Предупреждение                                  Указание  знака, в виде рядом расположенной картинки или
текстового пояснения.
Указывает на то, что в случае неправильного  Это знак указывает на то, что в этом месте
использования возможно получение тяжелой  необходимо быть более внимательным.
*2
травмы или физического ущерба .         Обычно то, на что необходимо обратить
*3
Внимание                                        Внимание  внимание можно увидеть внутри знака, в виде
рядом расположенной картинки или текстового
пояснения.
*1: Тяжелая травма означает, что в результате потери зрения, ожога (высокотемпературный o низкотемпературный), удара электрическим током,
перелома, отравления, включая последствия лечения и т. д., необходима госпитализация o посещение лечебного учреждения в течение
длительного времени.
*2: Такая травма как ожог, удар электрическим током и т. д., лечение которой не требует госпитализации или длительного посещения лечебного
учреждения.
*3: Физический ущерб — это ущерб, нанесенный квартире, материальному имуществу, а также домашним животным и т. д.

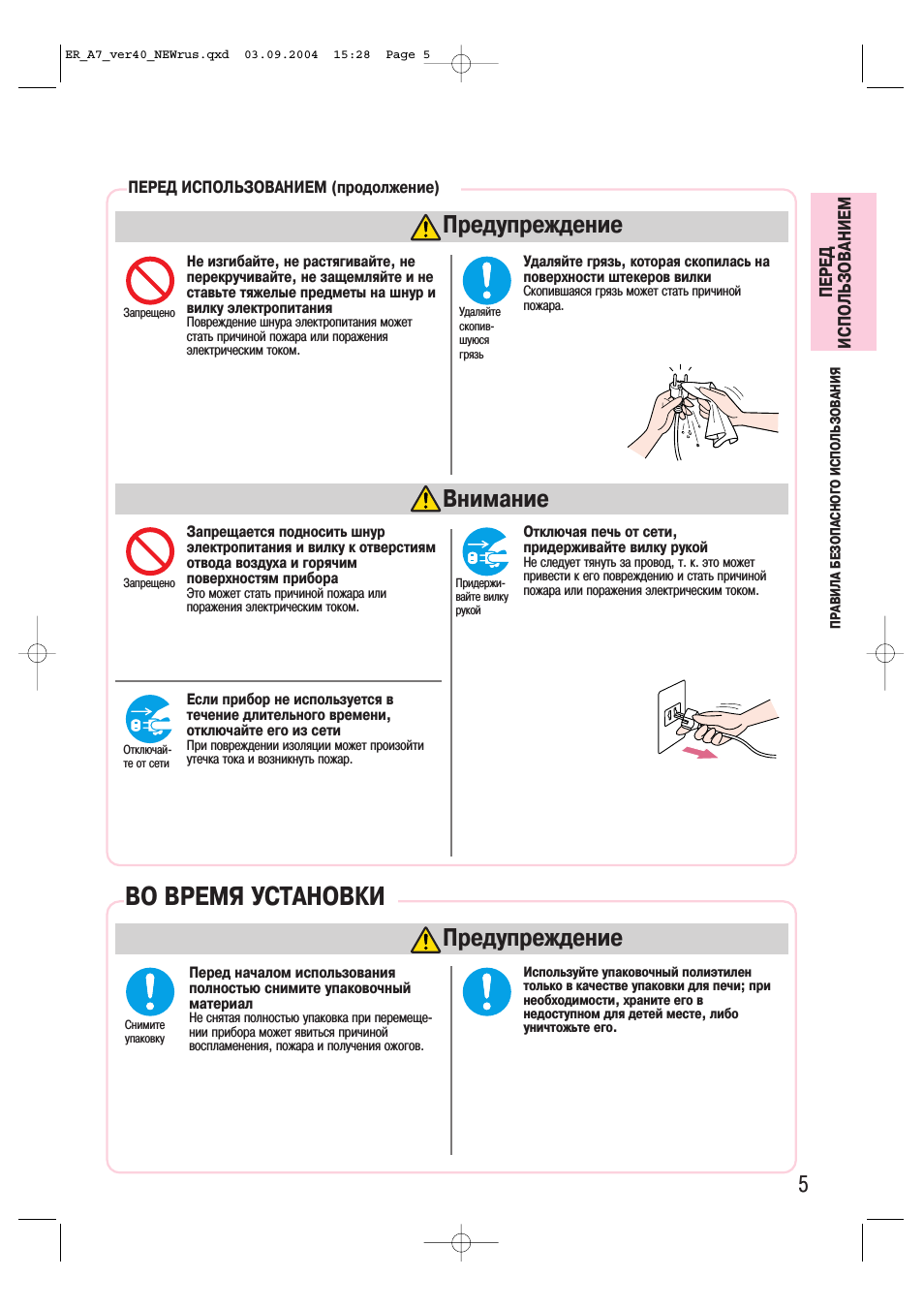

ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Опасно
Запрещено самостоятельно                   Вставлять булавки, иглы, другие
разбирать, делать ремонт,                  посторонние металлические
модифицировать                             предметы, а также пальцы в
Это может стать причиной пожара, удара     отверстия для забора воздуха,
Запрещено                                  Запрещено
разбирать  электрическим током, травмы. В случае   отверстия для отвода воздуха и в
необходимости ремонта обратитесь в магазин,  другие отверстия печи.
где была приобретена печь, либо в сервисный  Это может стать причиной удара электрическим
центр компании Тошиба.                     током или травмы.
В случае попадания постороннего предмета
внутрь корпуса отключите печь от источника
электропитания и обратитесь в магазин, где
была сделана покупка или в сервисный центр
компании Тошиба.
Предупреждение
Убедитесь, что напряжение в розетке        В случае обнаружения повреждения
соответствует используемому                электрошнура, вилки, или если вилка
напряжению прибора.                        неплотно входит в розетку,
Превышение напряжения источника питания    прекратите использование прибора.
Используйте                                  Запрещено
электрическую                                        Это может стать причиной пожара или удара
розетку с                                            электрическим током.
соответстE
вующим
напряжением
