Подключение роутера и установка SIM карты
1) Соединяем роутер с компьютером:
Подключаем жёлтый провод (идёт в комплекте с роутером) в желтый порт на роутере LAN и соединяем с компьютером (рис 1-2).
2) Устанавливаем SIM карту:
Устанавливаем SIM карту в роутер, печатной платой вверх, до щелчка пока карта не зафиксируется в гнезде роутера. Питание на роутере должно быть отключено (рис 3-4).
3) Подключаем питание.
Настройка роутера
1) Заходим на веб интерфейс роутера,через любой удобный браузер (Mozilla, GoogleChrome, InternetExplorer и т.д.), в адресной строке вводим ip адрес роутеры 192.168.1.1 (рис 5-6):
2) Попадаем на страницу входа в настройки роутера: Имя пользователя оставляем по умолчанию admin, пароль admin (в целях безопасности пароль следует изменить). Попадаем на веб интерфейс роутера где и будут производится все настройки (рис 7-8):
3) Заходим в НАСТРОЙКИ, далее ПРОФИЛЬ БЕСПРОВОДНОЙ WAN(рис 9-10):
4) Создаём профиль, нажимаем НОВЫЙ ПРОФИЛЬ, появится окно в котором необходимо создать профиль (рис 11-12):
5) Создаём профиль: ИМЯ ПРОФИЛЯ может быть любое. Дальше всё зависит от используемой SIM карты, приведём примеры для основных операторов:
*APN ставим галку СТАТИЧЕСКИЙ (рис 13) в зависимости от оператора ВВОДИМ:
МЕГАФОН-internet
MTC-internet
БИЛАЙН-internet.beeline.ru
YOTA-yota.ru
НОМЕР КОММУТИРУЕМОГО ДОСТУПА *99# для всех операторов
ИМЯ ПОЛЬЗОВАТЕЛЯ:
Если МЕГАФОН, то — gdata
МТС — gdata
БИЛАЙН — beeline
YOTA — оставляем пустое поле
ПАРОЛЬ:
МЕГАФОН — gdata
МТС -gdata
БИЛАЙН — beeline
YOTA — оставляем пустое поле
ОСТАЛЬНЫЕ ПОЛЯ НЕ ТРОГАЕМ – ОСТАВЛЯЕМ КАК ЕСТЬ!!!
НАЖИМАЕМ СОХРАНИТЬ:
На этом настройка доступа к Интернету закончена, остаётся только настроить локальную сеть Wi-Fi.
6) НАСТРОЙКА WI-FI
*Переходим на вкладку WLAN, далее НАСТРОЙКИ WLAN(рис 16-17):
*Заполняем открывшиеся поля:
Страна — Российская Федерация
Канал — Автоматически
Режим 802.11 – 802.11b/g/n
Полоса частот 802.11n – 20/40
Имя WI-FI сети (SSID) –указываем любое название Вашей WI-FI сети например HomeNET
Ключ WPA – придумываем восьмизначный пароль
Настройки WPS – ставим галку выключить
ОСТАЛЬНЫЕ ПОЛЯ ОСТАВЛЯЕМ ПО УМОЛЧАНИЮ
НАЖИМАЕМ КЛАВИШУ ПРИМЕНИТЬ (рис 18-19):
ВСЁ НА ЭТОМ ПРОСТАЯ НАСТРОЙКА РОУТЕРА ЗАКОНЧЕНА, МОЖНО ПОДКЛЮЧАТЬСЯ И ВЫХОДИТЬ В ИНТЕРНЕТ.
Абонентское оборудование стандарта LTE
Онлайн-справка
Конфиденциальная информация Huawei
Copyright © Huawei Technolo gies Co. , Ltd
Copyright © Huawei Technologies Co., Ltd. 2013. Все права защищены.
Воспроизводство или передача данного документа или какой-либо его части в любой форме и любыми
средствами без предварительного письменного разрешения компании Huawei Technologies Co., Ltd.
запрещена.
Описанное в настоящем руководстве устройство может включать в себя охраняемое авторским правом
программное обеспечение компании Huawei Technologies Co., Ltd. и возможных лицензиаров.
Воспроизводство, распространение, модификация, декомпилирование, демонтаж, декодирование,
извлечение, обратное проектирование, сдача в аренду или субаренду, или передача указанного
программного обеспечения запрещена без разрешения соответствующего владельца авторского права, при
условии, что указанные запреты не противоречат применимым законам.
Товарные знаки
,
и являются товарными знаками или зарегистрированными товарными знаками
Huawei Technologies Co., Ltd. Другие товарные знаки, наименования изделий, услуг и компаний,
упомянутые в настоящем руководстве, принадлежат их владельцам.
Примечание
Некоторые функции устройства и его аксессуаров, описанные в настоящем руководстве, зависят от
установленного программного обеспечения, производительности и параметров локальной сети, и могут не
быть подключены операторами локальных сетей или провайдерами сетевых услуг или ограничены ими.
Поэтому характеристики, приведенные в настоящем руководстве, могут отличаться от характеристик
приобретенного Вами устройства или аксессуаров.
Компания Huawei Technologies Co., Ltd. оставляет за собой право изменять информацию или
характеристики, указанные в настоящем руководстве, без предварительного уведомления и обязательств.
ОТСУТСТВИЕ ОБЪЕМА ГАРАНТИЙ
ДАННОЕ РУКОВОДСТВО ПРЕДОСТАВЛЯЕТСЯ В ФОРМАТЕ «КАК ЕСТЬ». ЕСЛИ ИНОЕ НЕ
ТРЕБУЕТСЯ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, КОМПАНИЯ HUAWEI TECHNOLOGIES CO.,
LTD. НЕ ДАЕТ НИКАКИХ ЯВНЫХ ИЛИ НЕЯВНЫХ ГАРАНТИЙ, ВКЛЮЧАЯ КРОМЕ ПРОЧЕГО
НЕЯВНЫЕ ГАРАНТИИ ГОТОВНОСТИ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННЫМ
ЦЕЛЯМ, В ОТНОШЕНИИ ТОЧНОСТИ, ДОСТОВЕРНОСТИ ИЛИ СОДЕРЖАНИЯ НАСТОЯЩЕГО
РУКОВОДСТВА.
ВО ВСЕХ УСТАНОВЛЕННЫХ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ СЛУЧАЯХ КОМПАНИЯ
HUAWEI TECHNOLOGIES CO., LTD. НИ В КОЕМ СЛУЧАЕ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПО
ФАКТИЧЕСКИМ, СЛУЧАЙНЫМ, КОСВЕННЫМ ИЛИ ПРЕДСКАЗУЕМЫМ КОСВЕННЫМ УБЫТКАМ,
А ТАКЖЕ УПУЩЕННОЙ ВЫГОДЕ, УТРАТЕ ДЕЛОВЫХ ВОЗМОЖНОСТЕЙ, ПОТЕРЕ ДОХОДА,
ПОТЕРЕ ИНФОРМАЦИИ, УТРАТЕ РЕПУТАЦИИ ИЛИ ПОТЕРЕ ОЖИДАЕМЫХ СБЕРЕЖЕНИЙ.
Правила импорта и экспорта
Клиент должен соблюдать применимые правила и положения импорта или экспорта и получить все
необходимые разрешения и лицензии на осуществление экспорта, реэкспорта или импорта устройства,
описанного в настоящем руководстве, включая программное обеспечение и технические данные.
Copyright
Чтобы получить информацию об авторском праве на данное устройство, посетите сайт
http://www.huaweidevice.com/mbb_copyright или напишите сообщение эл. почты на адрес
mobile@huawei.com.
Конфиденциальная информация Huawei
Copyright © Huawei Technolo gies Co. , Ltd
Беспроводной роутер Huawei B880-65, поддерживающий работу в мобильных сетях любых российских операторов связи. Модель B880 относится к устройствам класса LTE Cat. 4 и имеет максимальную скорость загрузки до 150 Мбит/с. Маршрутизатор объединяет в себе функции обычного домашнего роутера и модема, обеспечивая возможность бесперебойного доступа в интернет.
Стационарный 4G-роутер со съемными антеннами
На боковой поверхности корпуса размещен кардридер для SIM-карты стандартного размера. Плотно фиксируемая крышка защищает карту от случайного извлечения, а контакты слота от попадания влаги и пыли. Huawei B880-65 совместим с любыми операторами мобильной связи, действующими на территории России и других стран, в том числе МегаФон, МТС, Билайн и Tele2. Допускается поочередная установка и эксплуатация SIM-карт разных операторов.
Роутер поддерживает широкий набор частотных диапазонов, включая все актуальные в нашей стране стандарты 3G (UMTS-900, UMTS-2100) и 4G (LTE Band 3/7/20/38). Высокая универсальность позволяет использовать Huawei B880 в любой точке нашей страны: в городе, на даче или на объектах промышленного назначения.
На верхней части корпуса роутера размещены два антенных разъема SMA-female («мама»). Чтобы использовать Huawei B880-65 в городской среде, достаточно подключить штатные штыревые антенны (в комплекте). Такие антенны имеют невысокий коэффициент усиления, однако их достаточно для приема и передачи данных при высоком уровне мобильного сигнала.
Однако за городом часто требуется подключение более производительных антенн для усиления сигнала. Роутер Huawei B880 позволяет легко заменить штатные штыревые излучатели на любые антенны сотовой связи, в том числе с поддержкой технологии MIMO. Благодаря более высокому коэффициенту усиления и возможности точной настройки на базовую станцию, уличные антенны обеспечивают прием и передачу сигнала на большие расстояния. Уличная антенна и необходимые коммутационные элементы (кабельные сборки, переходники) подбираются и приобретаются отдельно.
WiFi-подключение до 32 абонентских устройств
Huawei B880-65 создает беспроводную WiFi-сеть на 32 устройства в рамках стандарта 802.11b/g/n на частоте 2,4 ГГц. Максимальная скорость передачи данных в беспроводной сети достигает 300 Мбит/с.
WAN-порт на задней панели роутера предназначен для кабеля интернет-провайдера. Одновременная установка SIM-карты и подключение проводного провайдера позволяет зарезервировать один из каналов связи и тем самым обеспечить бесперебойный доступ во всемирную сеть.
LAN-порт может быть использован для подключения компьютера, ноутбука, сетевого принтера, игровой консоли или иного устройства в локальной сети. Разъем USB 2.0 предназначен для сетевого хранилища (например, флешки) или USB-принтера.
Наконец, порт TEL (разъем RJ-11) служит для подсоединения аналогового телефонного аппарата. Совместное использование B880-65 с телефоном позволяет совершать звонки через установленную SIM-карту.
На передней панели роутера расположен ряд светодиодных индикаторов, оповещающих об активности портов и текущем режиме работы устройства. Настройки параметров Huawei B880-65 доступна в стандартном веб-интерфейсе.
Чтобы купить Huawei B880, оформите заказ на нашем сайте. Требуется помощь в выборе оборудования? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965! Мы порекомендуем лучшие решения с учетом ваших запросов, пожеланий и бюджета на оборудование.
Роутер Huawei B880 — инструкция [PDF, ~1.25Mb]
| Характеристики | |
| Частотные диапазоны |
2G: 850/900/1800/1900 МГц 3G: 900/2100 МГц LTE FDD: Band 1/3/7/20 (2100/1800/2600/800 МГц) LTE TDD: Band 38/40 (2600/2300 МГц) |
| Категория LTE | LTE Cat. 4 (скорость загрузки до 150 Мбит/с) |
| Формат SIM | Mini-SIM |
| Частотный диапазон WiFi | 2,4 ГГц |
| Стандарты WiFi | 802.11b/g/n |
| Максимальная скорость WiFi | до 300 Мбит/с |
| Максимальное число клиентских устройств WiFi | 32 |
| Безопасность WiFi | WEP, WPA, WPA2, WPS |
| Чипсет | HiSilicon Hi6920 |
| Разъемы |
1 x LAN 1 x WAN 2 x SMA-female (для подключения 3G/4G-антенн) 1 x TEL (RJ-11) 1 x USB 2.0 1 x Mini-SIM |
| Ethernet | 10/100 Мбит/с |
| Питание | 12В, 1А |
| Температура эксплуатации | от 0°С до +40°С |
| Температура хранения | от -20°С до +70°С |
| Допустимая влажность | от 5% до 95% |
| Размер (без антенн) | 175 x 135 x 30 мм |
| Вес | 245 г |
| Комплектация | роутер, 2 штыревые антенны, адаптер питания, инструкция |
Рейтинг: 4/5
Основано на 3 отзывах
|
Антенный комплект:
1. AGATA MIMO 2×2
2. Кабельная сборка N-male 5D-FB 10м SMA-male 2шт.
3. Стеновой кронштейн KSU-240 240мм
Владимир |
Работает, как паровоз, уже 5 лет. Даже забыли что он есть.
Александр |
какие антенны подойдут к данному роутеру?
Написать отзыв об этом товаре
Ваше имя:*
Оценка:*
Ужасно
Отлично
Текст отзыва:*
Добавьте фото (до 5 штук):
Введите код, указанный на картинке:*
Совсем немного времени прошло с тех пор, когда для выхода в интернет через Dial-up надо было пожертвовать телефонной связью!
— Помните?
Сейчас настали другие времена, стало всё совсем наоборот!
Некоторые 3G/4G LTE модемы, созданные для выхода в интернет, имеют возможность подключить к ним классический проводной телефон и пользоваться им, как обычным домашним. Интернет при этом никуда не денется!
——
Многие спросят:
— Зачем это нужно в 21 веке, когда у всех персональная мобильная связь?!
— Очень удобно для тех случаев, когда мобильный формат нежелателен. Например, для детей и особенно людей пенсионного возраста, которые плохо видят, слышат и постоянно забывают заряжать свои мобильные трубки. Для них большой привычный телефон – СПАСЕНИЕ! Особенно на даче.
Еще пример: вы привыкли пользоваться, скажем BeeLine, а в районе вашей дачи работает только Мегафон, в роутер можно вставить именно такую СИМку, какая нужна в конкретной местности.
HUAWEI B880-75 именно такой LTE роутер.
В него можно вставить SIM карту любого мобильного оператора, который лучше всего ловит в вашем районе.
Похоже на рекламу? ))
Именно такая реклама меня и зацепила.
— Почему бы на даче не иметь такую штуку? Мама будет рада!
Купил …и обломался!
Роутер отлично работал, LTE получал и по Wi-Fi исправно раздавал, но маме продемонстрировать было нечего. Гудок в трубке ТА был, но не на него ни с него позвонить было невозможно. Облом!
Проверил несколько телефонных аппаратов во всех режимах, СИМки нескольких операторов. Не работает и все!
Изучение форумов по настройке HUAWEI описывали совершенно иные манипуляции. Никто с роутером говорить не собирался!
Я уже практически смирился, но почему-то решил попробовать поиграть с настройками еще раз. Их не так уж и много…

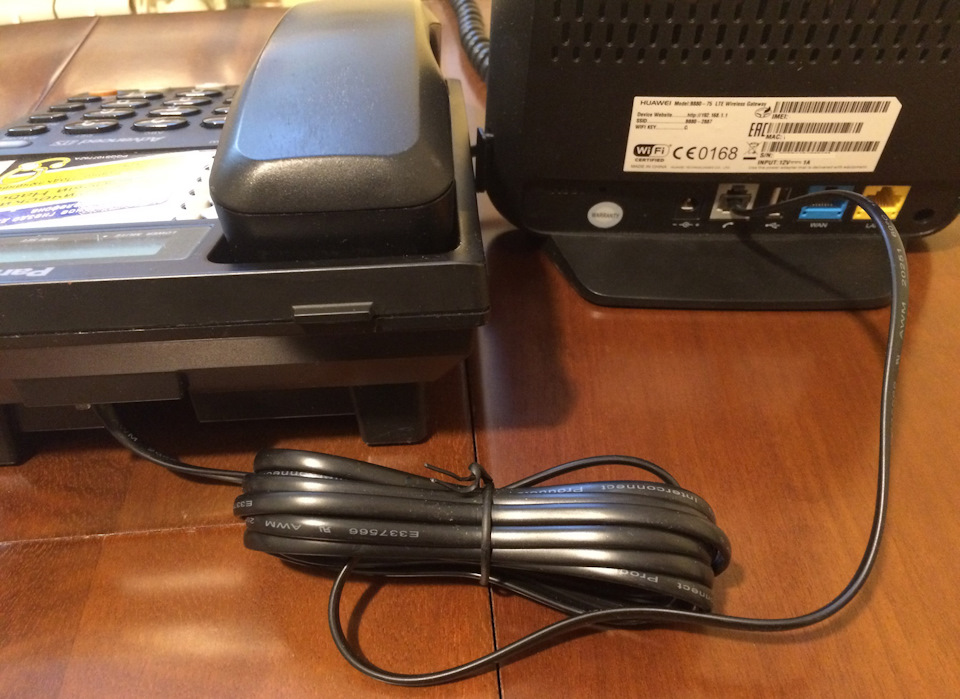

И неожиданно телефон подключенный к роутеру зазвонил! Я даже не сразу понял, что произошло.

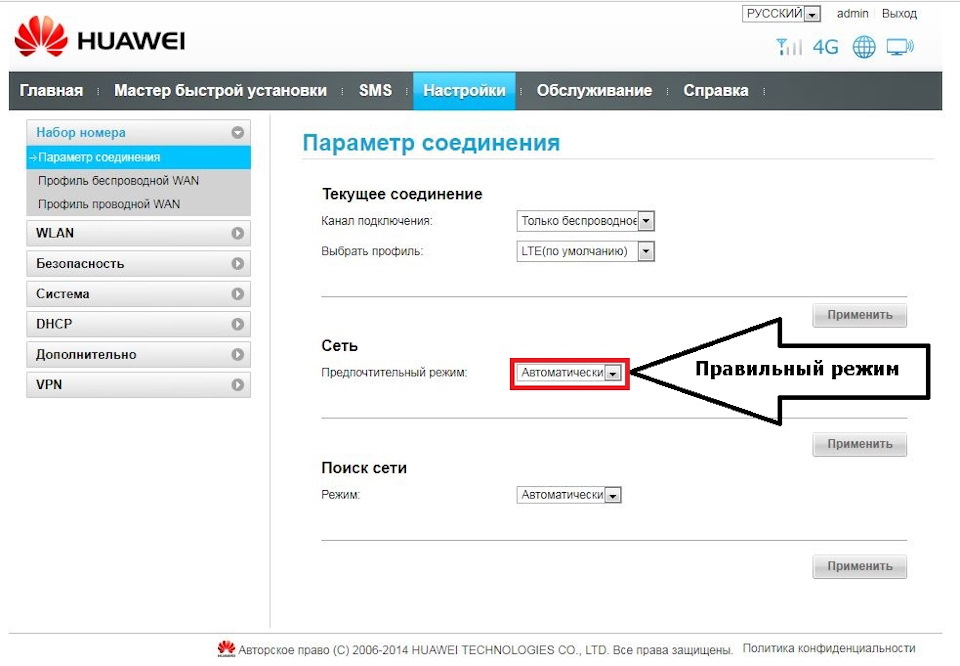

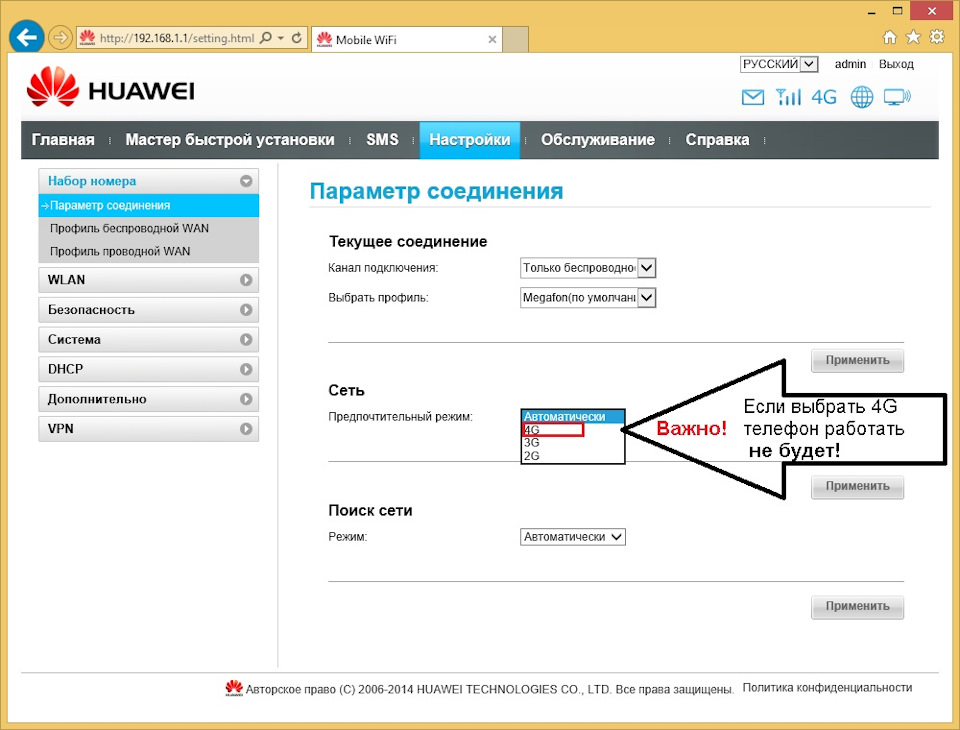

Всего навсего я переключил из жестко выбранного режима предпочтения 4G в автоматический режим.
Дальнейшее изучение показало, что для совершения голосового звонка Huawei из 4G должен переключиться в 3G. По завершении звонка роутер переходит снова в 4G… Если же зафиксировать только 4G, то роутер теряет возможность голосовой связи. Причина мне не известна.
Может быть кто-то знает? Расскажите!

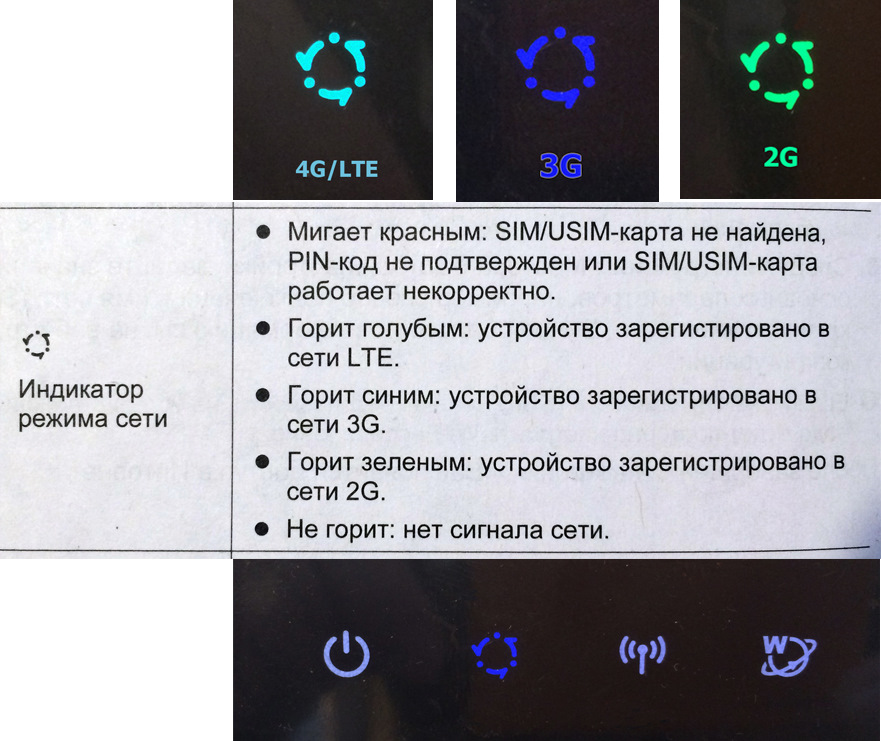

Напоследок расшифровка работы индикатора режимов, по цвету которого можно определить текущий статус работы роутера.
Оптимазация по БС
Многие современные роутеры с портами USB поддерживают использованием модемов для подключения к сетям сотовых операторов. Однако вариант встроенного в роутер модема может быть более удобен. Обычно такие устройства предлагаются операторами, и в них используется блокировка на работу с SIM-картами других компаний. В случае, если вы хотите избежать подобного ограничения или не уверены, какой из операторов обеспечивает лучшее покрытие в требуемом месте, можно обратить внимание на такие модели, как рассматриваемый в этой статье Huawei B880.
Этот беспроводной роутер имеет встроенный модем с поддержкой всех популярных стандартов сотовых сетей, включая 4G/LTE, который работает со всеми операторами. Кроме того, модель оборудована сетевыми портами для подключения клиентов и к проводной линии, точкой доступа Wi-Fi, а также портами USB 2.0 и RJ11.
Комплект поставки
Устройство поставляется в небольшой картонной коробке. Отметим, что она полностью локализована. Пользователь может ознакомиться с внешним видом и техническими характеристиками устройства.
На отдельной наклейке можно уточнить поддерживаемые стандарты для радиоблока работы с операторами мобильной связи. В комплект поставки роутера входит блок питания (12 В 1 А), подставка для вертикальной установки, две внешние антенны для сотового модуля, сетевой патч-корд, гарантийный талон, краткое руководство пользователя (на русском языке).
В разделе техподдержки на сайте производителя на момент написания статьи информация о данном устройстве отсутствовала.
Внешний вид и технические характеристики
Корпус роутера изготовлен из черного пластика. Большая его часть матовая, и только блок индикаторов закрыт глянцевой полоской. Габаритные размеры без учета подставки, антенн и кабелей составляют 175×130×33 мм. Для установки на столе необходимо прикрепить специальную подставку. К сожалению, варианта крепления на стену в данной модели не предусмотрено.
В верхней части лицевой панели находятся шесть индикаторов, два из них двухцветные. Они достаточно крупные и хорошо видны на большом расстоянии.
На верхнем торце установлены разъемы антенн сотового модуля и две кнопки — выключения питания и отключения Wi-Fi. Последняя также имеет функцию настройки WPS-соединения.

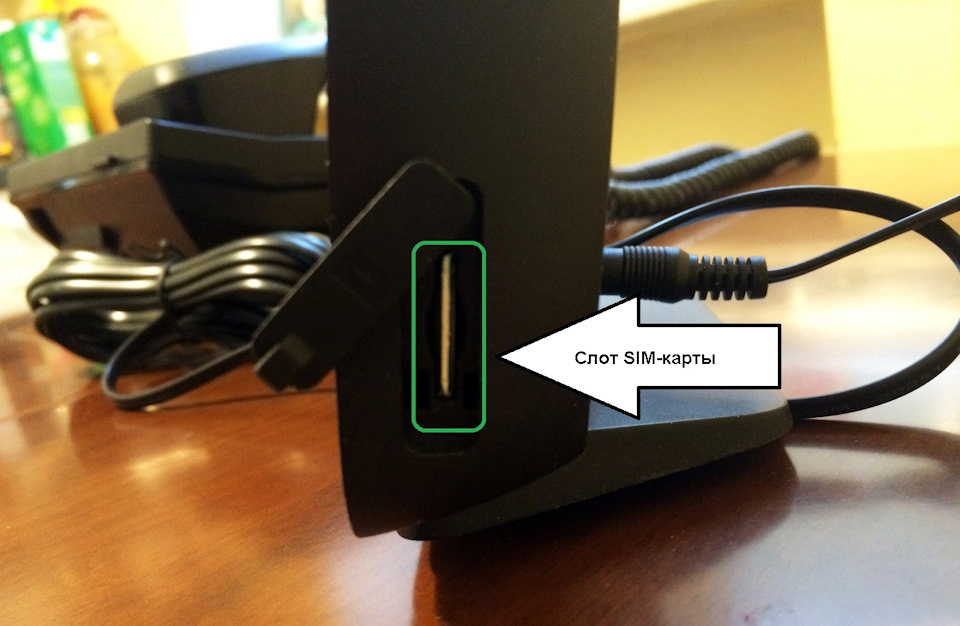

На правом боку роутера за резиновой крышкой скрывается слот для полноразмерной SIM-карты (Mini-SIM).
На задней панели находятся остальные разъемы: вход блока питания, RJ11 для подключения телефонного аппарата, порт USB 2.0, проводные порты WAN и LAN. Здесь же прячется кнопка сброса настроек устройства.
В нижней части корпуса и на задней панели можно заметить решетки пассивной вентиляции. Судя по их расположению, никаких других вариантов размещения модели, кроме как на штатной подставке, использовать не рекомендуется.
В целом модель достаточно компактная, а корпус отличается практичностью. Жаль, что нет возможности повесить роутер на стену.
Роутеры Huawei редко используются с альтернативными версиями прошивок. Кроме того, данная модель относительно сложная с технической точки зрения. Так что аппаратная конфигурация в данном случае не очень важна. Отметим использование двух встроенных антенн для Wi-Fi и наличие на печатной плате микроразъемов для возможной установки альтернативных вариантов. Вся электронная начинка закрыта экранами, но каких-либо заметных радиаторов в устройстве нет. Нагрев корпуса во время работы практически не заметен. Присутствует служебный разъем Mini-USB, который, скорее всего, может быть использован в сервис-центре для обновления прошивки модема.
Тестируемая модификация роутера B880-75 поддерживает работу с сотовыми сетями следующих стандартов: GSM (2G) 900/1800 МГц, WCDMA (3G) 900/2100 МГц, LTE (4G) FDD 800/900/1800/2100/2600 МГц и TDD 2600 МГц. Максимальные скорости приема и передачи составляют 150/50 Мбит/с для LTE (Cat4 FDD), 42/5,76 Мбит/с для DC-HSPA+ и 384 Кбит/с для WCDMA. Беспроводной модуль устройства отвечает стандартам 802.11b/g/n и работает в диапазоне 2,4 ГГц с максимальной скоростью соединения 300 Мбит/с. Для проводных подключений предусмотрено два порта со скоростью 10/100 Мбит/с. Кроме того, есть порт RJ11 для телефонного аппарата и порт USB 2.0 для принтера или накопителя.
В тестировании использовалась прошивка версии 1331.11.511.01.110.
Настройка и возможности
Веб-интерфейс устройства представлен на русском и английском языках. Специальный «Мастер быстрой установки» поможет вам осуществить базовую настройку модели и начать работу. В верхней части окна находятся значки для отображения статуса интерфейсов. Предусмотрена встроенная справочная система, однако в использованной версии прошивки она не переведена и есть только на английском языке. Интерфейс доступен по протоколам HTTP и HTTPS, при этом пользователь может разрешить доступ к него и из сегмента WAN.
На первой странице, которую видит пользователь после входа, приводится информация о текущем соединении с интернетом и о сегментах локальной сети. Здесь же можно быстро выключить беспроводное соединение.
Несмотря на наличие двух интерфейсов, текущая версия прошивки роутера позволяет использовать только один. Никаких режимов резервирования в устройстве нет. В случае необходимости перехода с проводной связи на беспроводную и обратно, потребуется изменять настройку через веб-интерфейс.
Для беспроводного соединения можно создать несколько профилей с разными настройками APN и быстро переключаться между ними. Отметим, что в интерфейсе есть пункты для работы с PIN-кодом. Для данного типа подключения можно дополнительно выбирать тип сети (автоматически, 2G, 3G, 4G) и оператора.
Базовые настройки проводного порта поддерживают режимы соединения IPoE и PPPoE. На отдельной странице пользователь может настроить встроенный клиент VPN, который поддерживает протоколы PPTP и L2TP.
Отметим, что наличие двух портов для подключения к интернету отражается в настройках некоторых сервисов (например, в правилах трансляции портов), где появляется дополнительно поле выбора порта.
Встроенный клиент DDNS поддерживает сервисы DynDNS и TZO. Как и у большинства современных моделей, пользователь может добавить собственные записи в таблицу маршрутизации роутера.
Для корректной работы со временем есть возможность автоматической установки часов в роутере через интернет.
Встроенная беспроводная точка доступа с настройками по умолчанию имеет включенную защиту WPA/WPA2, индивидуальный ключ для которой указан на корпусе роутера. Пользователь может изменить регион, название сети, канал и ширину канала, защиту и некоторые другие параметры. При этом поддерживается организация до четырех виртуальных беспроводных сетей с собственными настройками безопасности и фильтрами MAC-адресов. Последние могут быть «белыми» или «черными» и содержат максимально шестнадцать записей. Отметим, что подключение по технологии WPS осуществляется только к основной (первой) сети.
В случае установки SIM-карты можно использовать веб-интерфейс роутера для чтения и отправки SMS-сообщений. А вот работа с кодами USSD не реализована.
Встроенный межсетевой экран поддерживает работу с пользовательскими правилами, а также имеет защиту от некоторых типов атак. Правила работают на запрет исходящих соединений от клиентов локальной сети. В каждом из них указываются диапазоны IP-адресов и портов для локальной и удаленной системы.
Предусмотрен MAC-фильтр клиентов на шестнадцать записей, позволяющий запретить или разрешить определенным системам выход в интернет. Не обошлось и без знакомого фильтра по ключевым словам в URL.
Для обеспечения удаленного доступа к сервисам в локальной сети предусмотрена поддержка DMZ, протокола UPnP и правил трансляции портов. Последние поддерживают работу только с одиночными портами, при этом номера внешних и внутренних портов могут отличаться. Кроме того, роутер имеет ALG для некоторых популярных протоколов, в частности SIP и RTSP.
Для настройки клиентов локальной сети как обычно используется сервер DHCP. В данной модели он поддерживает статические назначения адресов, IPv6 и SLAAC.
При подключении телефонного аппарата есть возможность отправки на него информации о вызывающем абоненте. Технической возможности проверить эту функцию у нас не было. Отметим только наличие настройки типа сообщений, отправляемых на телефон.
Группа настроек «Система» содержит страницы с информацией о роутере и сетевых подключениях, а также пункты смены пароля администратора, сброса настроек и перезагрузки роутера.
В разделе «Обслуживание» находятся традиционные пункты: журнал событий, работа с конфигурацией, обновление прошивки (только через интернет). Также здесь есть встроенные функции диагностики соединения и страница статуса устройства. На последней указывается такая информация как модель роутера, версия прошивки, данные о модеме и SIM-карте.
Работа с внешними устройствами
Прежде всего, стоит рассказать об использовании порта RJ11 для подключения телефонного аппарата. В отличие от многих других многофункциональных роутеров, рассматриваемая модель использует для организации голосовой связи устанавливаемую пользователем SIM-карту и соединение через сотового оператора, а не сервисы интернет-телефонии. При обработке вызовов во время работы в сетях 4G устройство ведет себя аналогично современным смартфонам и на время переключается в сеть 2G/3G. Отметим, что если основным соединением для работы в интернете является проводное и установлена SIM-карта, то функции телефонного аппарата продолжают выполняться.
Роутер оборудован портом USB 2.0, к которому пользователь может подключить принтер или накопитель. Допускается использование хабов. Информацию о безопасном отключении винчестера найти не удалось. Так что рекомендуем предварительно выключать сам роутер.
Отметим, что при выключении роутера кнопкой питание на внешний диск продолжает подаваться. Что касается режима сна винчестера, то явной его настройки мы не нашли, но с использованной для теста моделью эта технология работает.
На накопителях поддерживаются файловые системы FAT32, NTFS, EXT2, EXT3. С HFS+ можно только читать данные. Для работы с файлами можно использовать протоколы SMB/CIFS и FTP. При этом сервер FTP можно сделать доступным и из интернета. Отметим, что он поддерживает UTF-8, но никаких детальных настроек у него нет. Система ограничения прав простейшая — можно завести только одного пользователя, выбрать для него корневую папку и права доступа.
Кроме хранения файлов, внешний накопитель можно использовать для организации сервера DLNA. В настройках предусмотрен выбор его рабочей директории. Сервер работает с файлами популярных форматов, включая JPEG, GIF, PNG, MP3, MP3, M4A, AVI, MP4, MKV, MPEG и другие. Однако индексация сделана не очень удачно, и при большой медиабиблиотеке удобно работать только с музыкой, поскольку используются теги. Вариант навигации «по папкам» система не поддерживает (по крайней мере, при работе с WMP).
Что касается принтера, то работа с ним реализована также по протоколу SMB и требует включения его поддержки.
Производительность
Первый тест производительности проводился со сценарием работы с проводным соединением. Результаты приводятся на следующем графике.
Мы видим, что данный роутер способен обеспечить скорость на уровне аппаратных характеристик портов для всех типов соединений, включая PPTP и L2TP. Нет замечаний и к режиму одновременной работы с сетью провайдера и интернетом, что показано на второй диаграмме.
Учитывая, что проводные порты устройства поддерживают максимальную скорость в 100 Мбит/с, результаты тестирования беспроводного сегмента можно легко предсказать. Проверка проводилась с использованием ПК с подключенным адаптером Asus USB-N53. Расстояние между устройствами составляло около четырех метров.
Тестирование подтвердило наши предположения — беспроводной клиент может рассчитывать на максимальную скорость около 90 Мбит/с, что соответствует техническим характеристикам роутера.
Для проверки работы с внешним накопителем использовался винчестер Seagate серии GoFlex с интерфейсом USB 2.0. Были протестированы все поддерживаемые файловые системы и оба протокола. На графике приводятся скорости чтения и записи файлов большого размера (около 1 ГБ).
Интересно, что и здесь роутер показал себя с хорошей стороны. Максимальные скорости данного сценария ограничиваются сетевыми портами. Единственное, где видно существенное отставание от характерных 10-11 МБ/с, это запись на файловую систему NTFS. Данное поведение вполне характерно для устройств, не использующих коммерческие драйверы для работы с этим типом файловой системы.
Оценка скорости работы с сотовыми операторами существенно зависит от текущей нагрузки на сеть и других неконтролируемых факторов. При использовании подключения к столичному Мегафону скорость загрузки данных из сети 4G/LTE составляла 30-40 Мбит/с и более, а передача осуществлялась на скорости около 25 Мбит/с.
В целом, какой-либо существенной разницы с модемом Huawei E392 мы не заметили. В случае сомнений в качестве приема сотовой сети рекомендуем потенциальным покупателям предварительно проверять ситуацию в требуемом месте размещения устройства.
Выводы
По итогам тестирования роутер Huawei B880 произвел очень неплохое впечатление. Устройство имеет практичный корпус, легко настраивается, стабильно в работе, обеспечивает соответствующую своим характеристикам производительность. Отдельно стоит похвалить производителя за внимание к локализации устройства. С точки зрения конструкции замечание есть только к отсутствию крепления на стену.
Прошивка реализует все традиционные функции и возможности. Немного удивило отсутствие режима резервирования канала — при наличии двух интерфейсов это вполне реальный сценарий использования. Из дополнительных сервисов отметим работу с USB-накопителями (хотя более гибкой настройки прав явно не хватает) и поддержку голоса с подключением обычного телефонного аппарата.
Что касается стоимости, то на момент написания статьи устройство предлагалось примерно за 4700 руб. В качестве альтернативы можно предложить использовать хороший роутер с портом USB и модем, в сумме это будет примерно столько же по стоимости. Оба варианта имеют свои плюсы и минусы, однозначного преимущества одного из них нет. Все будет зависеть от деталей требований пользователя.
