Installation and Operation Manual
®
Back-UPS
Inventory Safety
BR1200G-GR/BR1500G-GR
This unit is inten ded for indoor use only.
Do not operate this unit in di rect sunlight,
in contact with f lui ds, or where there is
excessive dust or humidity.
Connect the battery
123
bu059a
bu057a
bu055a
45
bu058a
bu060a
Charge the battery for at least 16
hours before use.

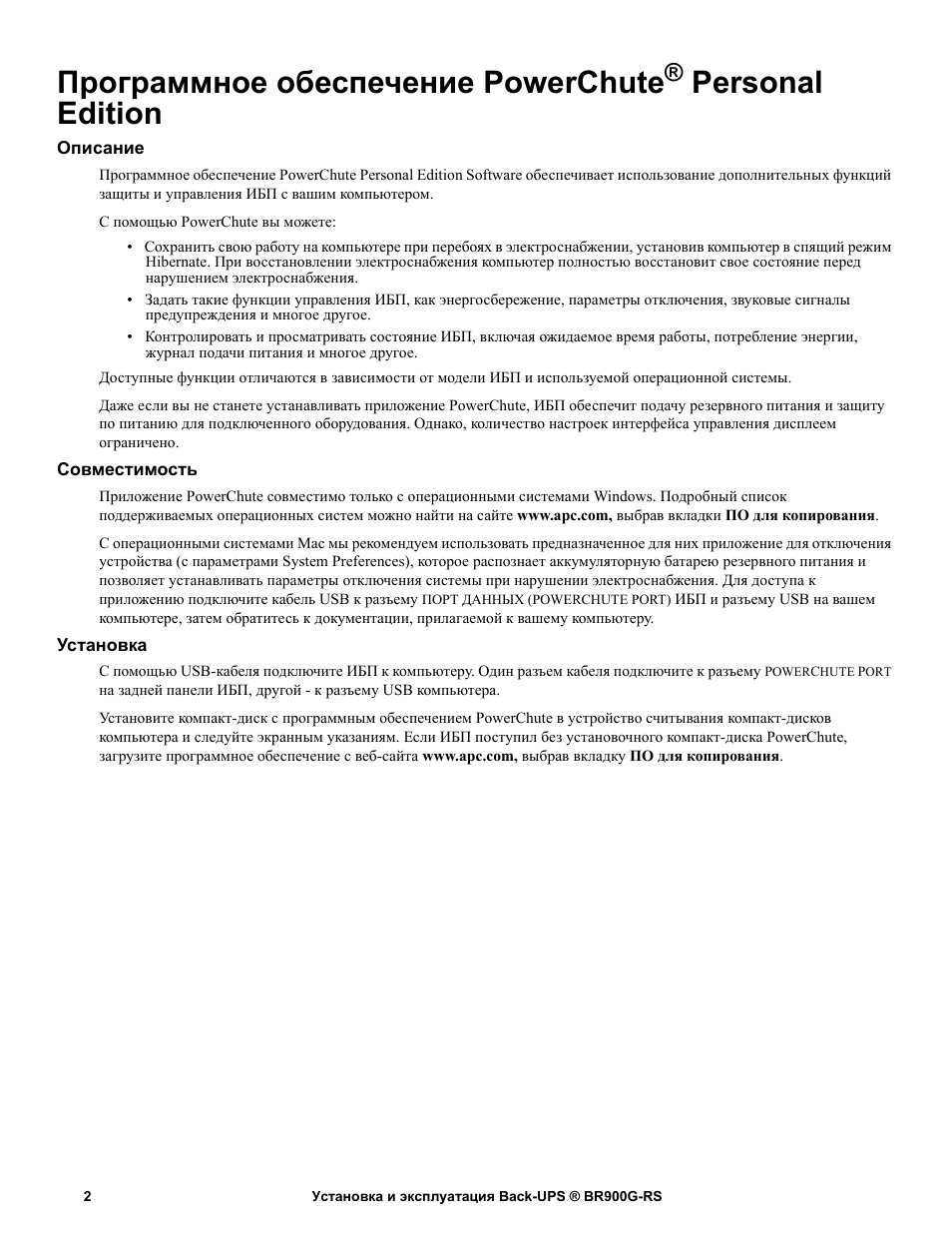

PowerChute® Person al Edition Software
Overview
PowerChute Personal Edition Softwa re allows you to use your computer to access additional power pro tection and
management features of the Back-UPS.
Using PowerChute, you can:
• Preserve work in progress during a power outage by putting your computer into Hibernate mode. When the power
returns, the computer will appear exactly as it did before the power outage.
• Configure the Back-UPS management features, such as power-saving outlets, shutdown parameters, audible alarms, and
more.
• Monitor and view the status of the Back-UPS, including the estimated runtime, power consumption, power event hist ory,
and more.
A vailable features will vary by Back-UPS model and operating system.
If you choose not to install PowerChute, the Back-UPS will still provide backup power and power protection to
connected equipment. However, you will only be able to configure a limited number of features using the display
interface.
Compatibility
PowerChute is compatibl e with Windows o pera ting systems only. For a detailed list of supp orted operating systems,
go to www.apc.com, sele ct Software & Firmware.
For Mac operating systems, we recommend using the nativ e shutdown application (within System Preferences)
which recognizes your battery backup and allows you to configure shutdown of your system during power outages.
To access this application, connect a USB cable from the Back-UPS
on your computer, and see the documentation provided with your computer.
DATA PORT (POWERCHUTE PORT) to a USB port
Installation
Connect the Back-UPS to a computer using a USB cable. Plug one end into the POWERCHUTE PORT on the rear panel
of the Back-UPS and the other into a USB port on your computer.
Insert the PowerChute CD into your co mputer and foll ow the on-scre en instr uctions. If your Back-UPS di d not come
with a PowerChute CD, download the software from www.apc.com, sele ct Software & Firmware.
Connect the equipment
Battery Backup and Surge Protected outlets
When the Back-UPS is receiving input power, the Surge Protection only outlets and the Battery Backup with Surge
Protection outlets will supply power to connected equipment. During a power outage or other utility problems, only
the Battery Backup outlets receive power for a limited time from the Back-UPS.
Connect equipment such as printers, FAX machines, scanners, or other peripherals that do not need battery backup
power to the Surge Protectio n Only outlets. These outlets provide full tim e protection from surges even if the
Back-UPS is switched off.
Master and Controlled outlets
To conserve electricity, when the device connected to Master Outlet goes into Sleep or Standby mode, or turns off,
the Controlled by Master device(s) will shut down as well, saving electricity.
Connect a master device, such as a desktop computer or audio/visual receiver to the Master outlet. Connect
peripheral devices such as a printer, speakers, or a scanne r to the Controlled by Master outlets.
Back-UPS BR1200G-GR/BR1500G-GR Installation and Operation2
Backup
Surge
Only
TVSS
GND
Circuit Breaker
Push to Reset
Backup
Surge
Only
TVSS
GND
Circuit Breaker
Push to Reset
BR1200G-GR
BR1500G-GR
Battery
MASTER
Controlled by MASTER
USB &
Serial
Tel In
Tel O ut
Controlled by MASTER
Controlled by MASTER
Battery
MASTER
Controlled by MASTER
USB &
Serial
Tel In
Tel O ut
Controlled by MASTER
Controlled by MASTER
USB and Serial Data port To use PowerChute Pers onal Edition, connect the supplied USB software cable or serial cable.
1
T elephone ports Connect a telephone cable to the In port, and a modem to the Out port.
2
Ground screw Connect the ground wire fr om another surge suppressi on device such as a network or data li ne
3
surge protecto r to the ground screw on the Back-UPS.
Surge Protection outlets,
4
Controlled by Master outlet
These outlets provide surge protection during a power outage. These outlets will disconnect
from A/C power during a power out age, or in the event that the Master out let goes into Sleep
mode.
Surge Protection outlets These outlets provide full-time surge protection, when the unit is turned on or off. Connect a
5
printer, scanner or other devices that do not require batt ery backup protectio n.
AC Power Cable Connect t he Back-UPS to A/C power.
6
Battery Backup outlets with
7
Surge Protection
During a power outage or othe r utility problems, these outlets provide power from the
Back-UPS battery. Connect critical equipment such as desktop computer, computer monit or,
modem or other data sensitive devices to these outlets.
Battery Backup, Controlled by
8
Master outlet with Surge
Protection
During a power outage or othe r utility problems, these outlets provide power from the
Back-UPS battery.
These outlets will disconnect from A/C power during a power outage, or in the event that the
Master outlet goe s int o Sleep mode.
Connect critical equipment such as desktop com puter, computer monitor , modem or other data
sensitive devices to these outlets.
Master outlet Connect the master devi ce to this outlet, in most scenarios, this will be the main computer.
9
Gigabit Ethernet
:
Use an Ethernet cable to connect a modem to the IN port, and a computer to the OUT port.
surge-protected ports
External Battery Pack connector
;
Connect an external batt ery pack to provide addi ti onal battery backup ru nti m e.
BR1500G-GR model only
Back-UPS BR1200G-GR/BR1500G-GR Installation and Operation
3
noscript>
-
Описание
-
Videos
Содержание: скрывать
- 1 ИБП APC Back-UPS Pro
- 2 Важные рекомендации по технике безопасности
- 3 Инвентарь
- 4 Подключите аккумулятор.
- 5 Установите программное обеспечение PowerChute™ Personal Edition
- 6 Подключите оборудование
- 7 Операция
- 8 Обнаруженные сигналы тревоги и системные ошибки
- 9 Краткое руководство по функциональным кнопкам
- 10 Поиск неисправностей
- 11 Технические характеристики
- 12 Гарантия
- 13 Соответствие требованиям ЭМС
- Популярные вопросы
- Руководство по эксплуатации
ИБП APC BR1500MS2 Back-UPS Pro
Важные рекомендации по технике безопасности
При получении устройства обязательно проверьте содержимое упаковки. Если вы обнаружите какие-либо повреждения, немедленно сообщите об этом перевозчику или дилеру.
СОХРАНИТЕ ЭТО РУКОВОДСТВО– В этом разделе содержатся важные рекомендации, которые необходимо соблюдать при установке, эксплуатации и обслуживании ИБП и аккумуляторов. Эти рекомендации помогут вам избежать опасных ситуаций и продлить срок службы устройства.
ОПАСНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, ВЗРЫВА ИЛИ ВСПЫШКИ ДУГИ
- Данный ИБП предназначен исключительно для использования внутри помещений. Убедитесь, что устройство установлено в сухом и хорошо проветриваемом месте.
- Не эксплуатируйте ИБП под прямыми солнечными лучами, в местах с высокой влажностью, запыленностью или вблизи источников жидкости. Это может привести к перегреву или повреждению устройства.
- Убедитесь, что вентиляционные отверстия ИБП не заблокированы. Оставьте достаточно свободного пространства вокруг устройства для обеспечения надлежащей вентиляции.
- Подключите кабель питания ИБП непосредственно к розетке. Использование удлинителей или сетевых фильтров может привести к перегрузке и повреждению устройства.
Несоблюдение этих инструкций может привести к смерти или серьезным травмам.
ОСТОРОЖНОСТЬ
РИСК СЕРОВОДОРОДА И ЧРЕЗМЕРНОГО ДЫМА
- Заменяйте аккумулятор не реже одного раза в 5 лет или по окончании срока службы, в зависимости от того, что наступит раньше. Это поможет избежать утечек электролита и других опасных ситуаций.
- Немедленно замените батарею, если ИБП указывает на необходимость замены. Игнорирование этого предупреждения может привести к повреждению устройства.
- Заменяйте батареи на батареи того же типа и количества, которые были изначально установлены в оборудовании. Использование неподходящих батарей может привести к неисправности ИБП.
- Немедленно замените батарею, если ИБП указывает на перегрев батареи или при обнаружении утечки электролита. Выключите ИБП, отсоедините его от сети переменного тока и отсоедините батареи. Не включайте ИБП, пока батареи не будут заменены.
Несоблюдение этих рекомендация может привести к травмам легкой или средней степени тяжести и повреждению оборудования.
Инвентарь
Подключите аккумулятор.
ИБП поставляется с отключенной батареей. Для начала работы необходимо подключить аккумулятор, следуя этим шагам:
- Положите ИБП дверцей батарейного отсека вверх. Стрелки на корпусе указывают на защелки батарейного отсека.
- Нажмите на выступы вниз и потяните крышку аккумуляторного отсека в сторону от устройства, чтобы получить доступ к аккумуляторным модулям.
- Используя ручки с обеих сторон батареи, поднимите батарею на 30 градусов вверх, чтобы открыть разъем батареи. Подключите красный провод, как показано выше.
- Вставьте аккумулятор в устройство, убедившись, что он плотно зафиксирован.
- Установите на место крышку батарейного отсека, нажав на защелки до щелчка.
Установите программное обеспечение PowerChute™ Personal Edition
Используйте программное обеспечение PowerChute Personal Edition для настройки параметров ИБП. Во время отключения электроэнергии PowerChute сохранит все открытые файлы на вашем компьютере и корректно завершит его работу. Когда питание будет восстановлено, программа автоматически перезагрузит компьютер.
Примечание: PowerChute совместим только с операционной системой Windows. Если вы используете Mac OSX, используйте встроенную функцию выключения, чтобы защитить вашу систему. Подробности можно найти в документации, прилагаемой к вашему компьютеру.
Установка
Используйте кабель связи USB, поставляемый с Back-UPS, для подключения порта данных на Back-UPS к порту USB на вашем компьютере. На компьютере перейдите на сайт www.apc.com Найдите «PowerChute Personal Edition», затем нажмите «View Подробности », чтобы загрузить последнюю версию программного обеспечения PCPE. Щелкните ссылку для загрузки и выберите «Программный продукт». Выберите подходящую операционную систему. Следуйте руководству по загрузке программного обеспечения.
Подключите оборудование
Розетки с резервным аккумулятором и защитой от перенапряжения
Когда Back-UPS получает входное питание, розетки резервного аккумулятора с защитой от перенапряжения будут подавать питание на подключенное оборудование. Во время отключения электроэнергии или при обнаружении других проблем с переменным током розетки резервного аккумулятора в течение ограниченного времени получают питание от Back-UPS. Подключайте такое оборудование, как принтеры, факсы, сканеры и другие периферийные устройства, которым не требуется резервное питание от аккумулятора, к розеткам с защитой от перенапряжения. Эти розетки обеспечивают постоянную защиту от скачков напряжения, даже если Back-UPS выключен.
- USB и последовательный порт данных
Чтобы использовать PowerChute Personal Edition, подключите прилагаемый USB-кабель связи или дополнительный последовательный кабель (не входит в комплект). - Винт заземления
Подсоедините заземляющий провод от дополнительного устройства защиты от перенапряжения, например, от автономного устройства защиты от перенапряжения линии передачи данных.
Если этот индикатор горит, значит, в здании обнаружена проблема с проводкой. Немедленно обратитесь к электрику и не используйте Back-UPS.
Подключите кабельный модем или другое оборудование с помощью коаксиальных разъемов.
Используется для сброса системы после того, как возникла перегрузка, вызвавшая отключение автоматического выключателя.
Эти розетки обеспечивают постоянную защиту от скачков напряжения, даже если Back-UPS выключен. Подключите оборудование, такое как принтеры и сканеры, для которого не требуется резервная батарея.
С помощью кабеля Ethernet подключите кабельный модем к порту IN и подключите компьютер к порту OUT.
Во время отключения электроэнергии или при обнаружении других проблем с переменным током розетки резервного аккумулятора получают питание от резервного источника питания в течение ограниченного времени. Подключите к этим розеткам критически важное оборудование, такое как настольные компьютеры, компьютерный монитор, модемы или другие устройства, чувствительные к данным.
Операция
Дисплей энергосбережения
Интерфейс дисплея может быть настроен на постоянную подсветку или для экономии энергии его можно настроить на затемнение после периода бездействия.
- Постоянный режим: нажмите и удерживайте кнопку DISPLAY в течение двух секунд. Дисплей загорится, и Back-UPS издаст звуковой сигнал, подтверждая переход в постоянный режим.
- Режим энергосбережения: нажмите и удерживайте кнопку DISPLAY в течение двух секунд. Дисплей погаснет, и Back-UPS издаст звуковой сигнал, подтверждая переход в режим энергосбережения. В режиме энергосбережения дисплей загорается при нажатии кнопки, а затем гаснет через 60 секунд бездействия.
Чувствительность агрегата
Отрегулируйте чувствительность Back-UPS, чтобы контролировать, когда он переключится на питание от батареи; чем выше чувствительность, тем чаще Back-UPS переключается на питание от батареи.
- Убедитесь, что Back-UPS подключен к сети переменного тока, но выключен.
- Нажмите и удерживайте кнопку ПИТАНИЕ в течение шести секунд. Полоса НАГРУЗКИ будет мигать, показывая, что Back-UPS находится в режиме программирования.
- Снова нажмите кнопку POWER, чтобы перемещаться по пунктам меню. Остановитесь на выбранной чувствительности. Back-UPS издаст звуковой сигнал, подтверждая выбор.

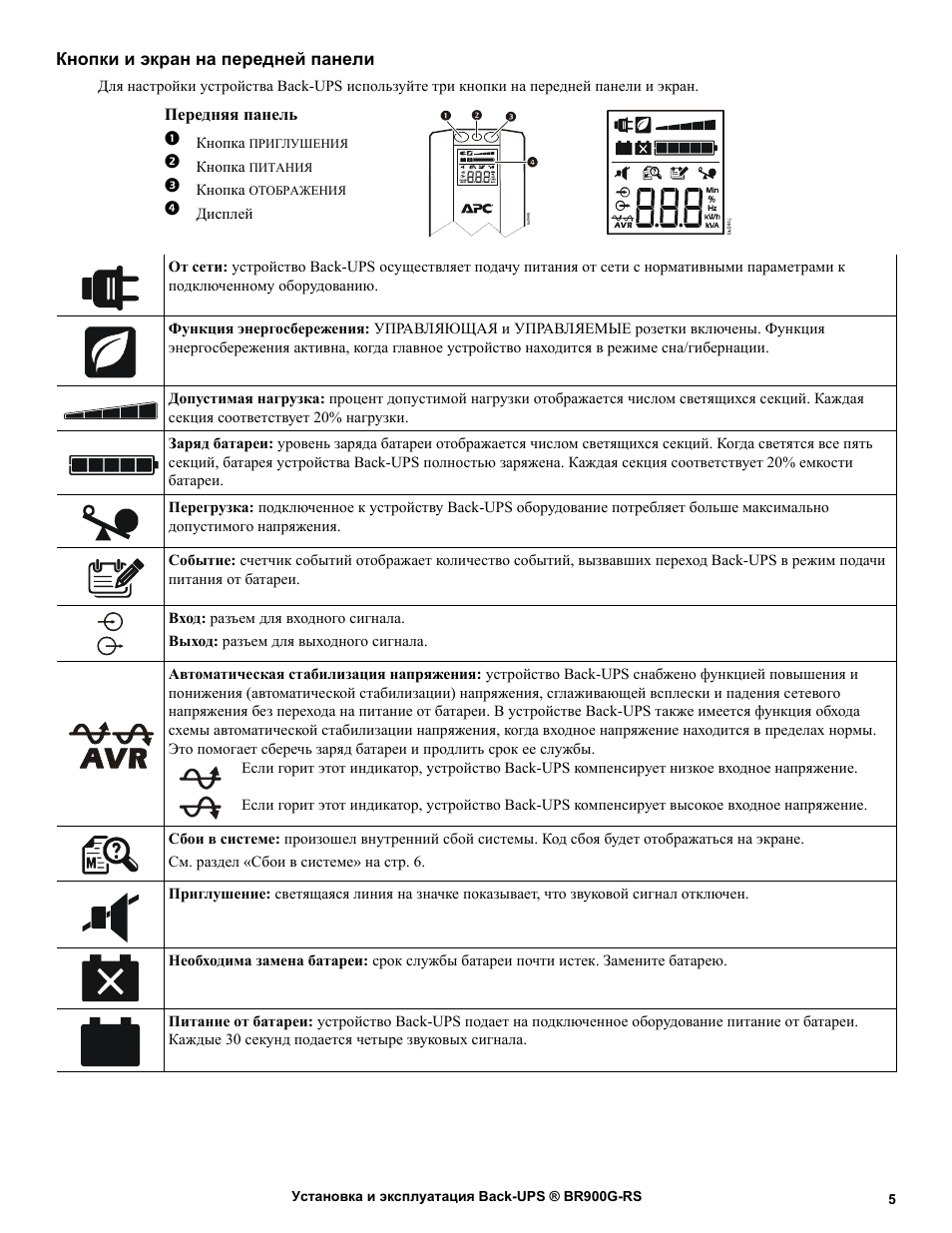

Кнопки на передней панели и интерфейс дисплея
Используйте три кнопки на передней панели Back-UPS и интерфейс дисплея для настройки Back-UPS.
Передняя панель
- Кнопка ДИСПЛЕЙ
- Кнопка ВКЛ/ВЫКЛ ПИТАНИЯ
- Кнопка ОТКЛЮЧЕНИЯ ЗВУКА
- Интерфейс дисплея
- USB-порты для зарядки:
Два порта USB обеспечивают в общей сложности 2 Вт постоянного тока и будут обеспечивать питание даже тогда, когда ИБП работает от батареи.
- On-Line: Back-UPS подает кондиционированное питание переменного тока на подключенное оборудование.
- Грузоподъемность: Нагрузка указывается количеством освещенных секций, от одного до пяти. Каждая полоса представляет 20% нагрузки.
- Емкость аккумулятора: Уровень заряда аккумулятора обозначается количеством подсвеченных секций. Когда горят все пять блоков, Back-UPS полностью заряжен. Когда один блок заполнен, емкость батареи Back-UPS близка к концу, индикатор будет мигать, а Back-UPS будет издавать непрерывный звуковой сигнал.
>
- Низкий заряд батареи: Когда заряд батареи достигает уровня разрядки, Back-UPS приближается к отключению, и индикатор начинает мигать в сопровождении непрерывного звукового сигнала.
- Заменить батарею: Срок службы батареи приближается к концу. Когда на дисплее отображается мигающий значок замены батареи и пустой значок емкости батареи, замените батарею как можно раньше.
- От батареи: Back-UPS подает резервное питание от батареи на подключенное оборудование, каждые 30 секунд он подает четыре звуковых сигнала.
- Событие: Счетчик событий показывает количество произошедших событий, которые привели к переключению Back-UPS на работу от батареи.
- Обнаружена системная ошибка: Система обнаружила ошибку. Номер ошибки загорится на интерфейсе дисплея. См. «Обнаруженные системные ошибки» на стр. 8.
- Перегрузка: Потребляемая от нагрузки мощность превысила мощность Back-UPS.
- Немой: Если линия, проходящая через значок динамика, светится, звуковая сигнализация отключена.
- Вне: Выходная громкостьtagе, частота.
- В: Входная громкостьtage.
- Автоматическая громкостьtagе Положение:
- Если горит, Back-UPS компенсирует низкое входное напряжение.tage.
- Если горит, Back-UPS компенсирует высокое входное напряжение.tage.
- Если горит, Back-UPS компенсирует низкое входное напряжение.tage.
- Расчетное время работы: Это указывает количество минут работы от батареи, которые остаются, если Back-UPS переключается на питание от батареи.
- Нагрузка: Общая нагрузка в ваттах (Вт) или процентахtage (%), используемое устройствами, подключенными к розеткам резервного аккумулятора.

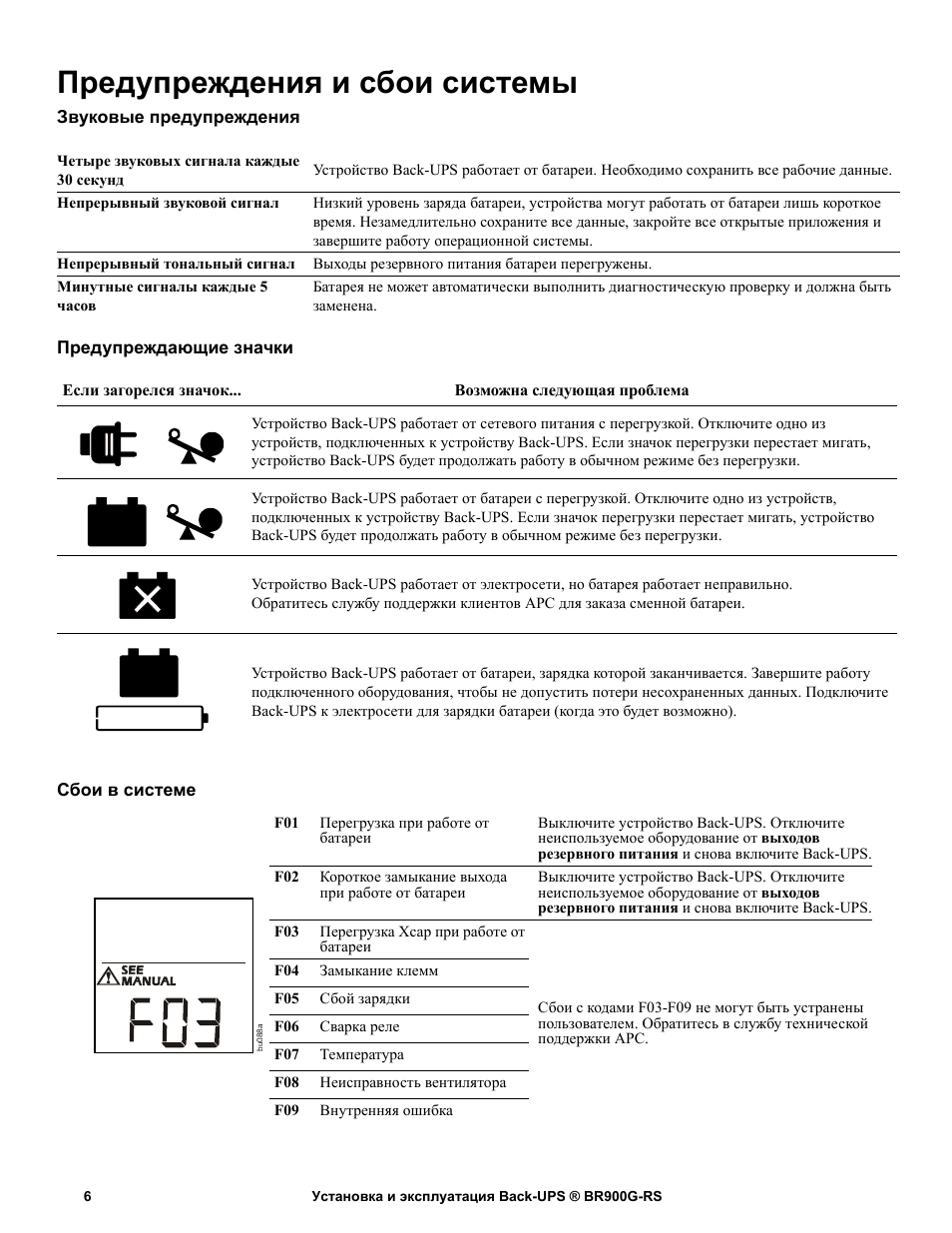

Обнаруженные сигналы тревоги и системные ошибки
Звуковые индикаторы
- Четыре звуковых сигнала каждые 30 секунд: Back-UPS работает от батареи. Вам следует подумать о сохранении любой незавершенной работы.
- Непрерывный звуковой сигнал: Низкое состояние батареи и очень низкое время работы от батареи. Оперативно сохраняйте незавершенную работу, выйдите из всех открытых приложений и выключите операционную систему.
- Непрерывный тон: Выходы резервного аккумулятора перегружены.
- Чирикает каждые 2: Секунды Аккумулятор отключен.
- Непрерывное чириканье: Аккумулятор не прошел автоматический диагностический тест и должен быть заменен как можно раньше. Нажатие кнопки MUTE приостанавливает чириканье.
Значки статуса
Если эти значки мигают… Возможно, проблема в этом.
Обнаруженные системные ошибки
Back-UPS будет отображать эти сообщения об ошибках. За исключением ошибок F01 и F02, обратитесь в службу технической поддержки SEIT.
| Код ошибки | Описание ошибки | Требуется действие |
|---|---|---|
| Ф01 | Перегрузка от батареи | Выключите Back-UPS. Отключите второстепенное оборудование от розеток резервного аккумулятора, а затем включите Back-UPS. |
| Ф02 | Короткое замыкание на выходе батареи | Выключите Back-UPS. Отсоедините все оборудование от розеток резервного аккумулятора, а затем включите Back-UPS. Подключайте оборудование по одному. Если выход снова отключился, отключите устройство, вызвавшее обнаруженную ошибку. |
| Ф04 | Clamp Короткий | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |
| Ф05 | Ошибка зарядки | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |
| Ф06 | Релейная сварка | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |
| Ф07 | Ошибка температуры | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |
| Ф08 | Ошибка вентилятора | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |
| Ф09 | Внутренняя ошибка | Не может быть исправлено пользователем. Обратитесь в службу технической поддержки SEIT за помощью. |

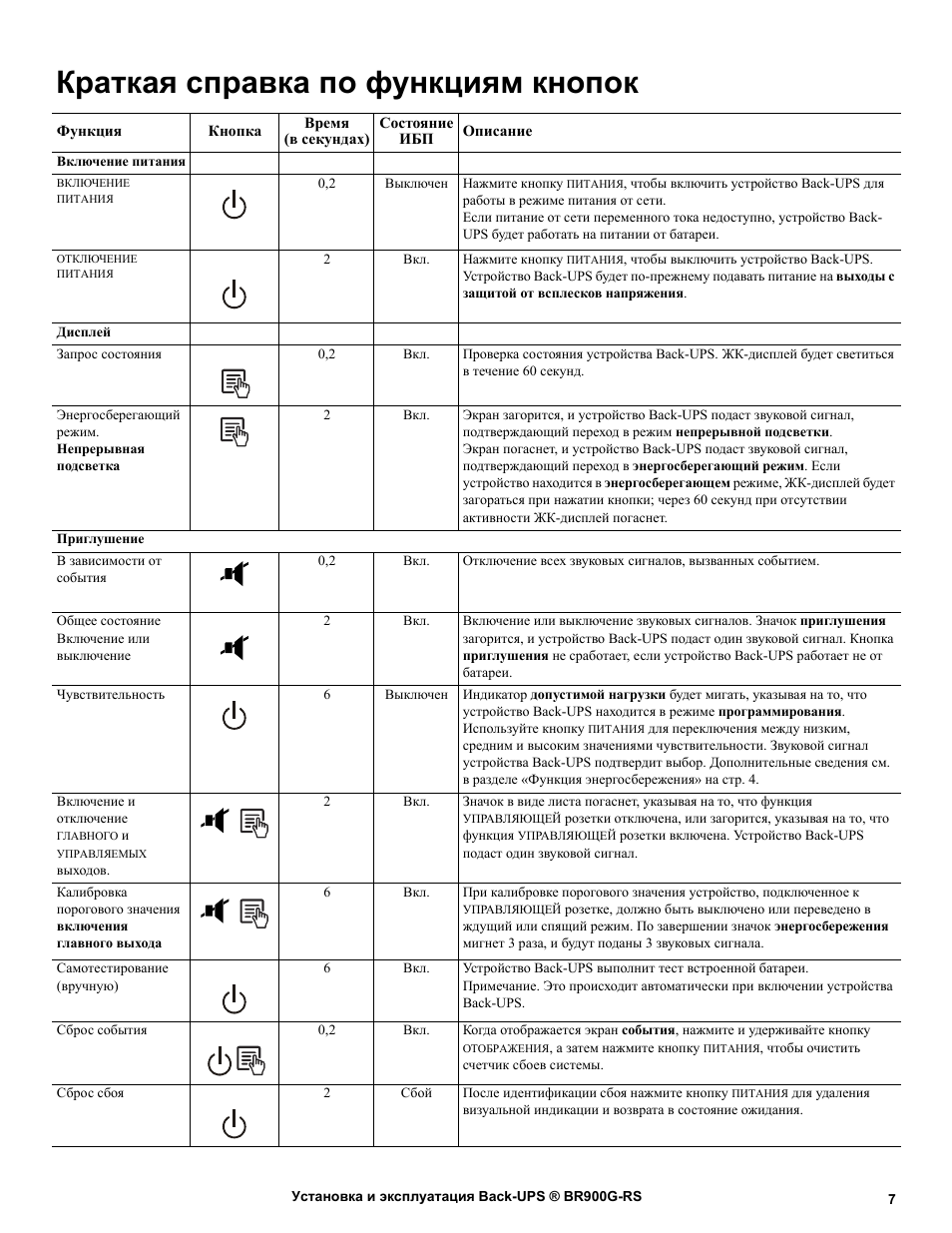

Краткое руководство по функциональным кнопкам

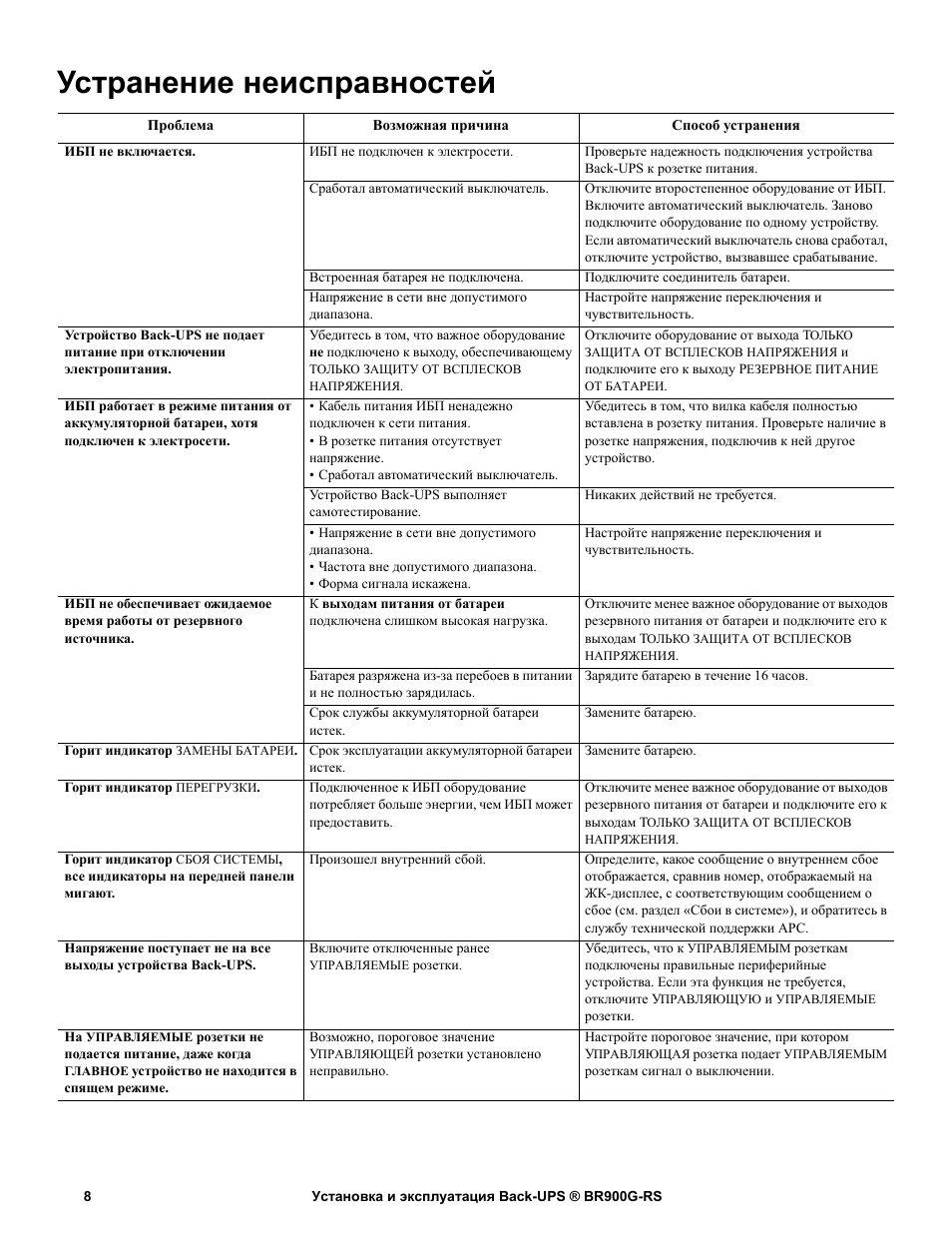

Поиск неисправностей
| Проблема | Возможная причина | Корректирующие действия |
|---|---|---|
| Back-UPS не включается. | Back-UPS не подключен к сети переменного тока. | Убедитесь, что Back-UPS надежно подключен к розетке переменного тока. |
| Сработал автоматический выключатель. | Отключите ненужное оборудование от Back-UPS. Сбросьте автоматический выключатель. Подключайте оборудование по одному. Если автоматический выключатель снова сработал, отключите устройство, вызвавшее срабатывание. | |
| Внутренний аккумулятор не подключен. | Подключите аккумулятор. | |
| Входной ток переменного токаtage вне допустимого диапазона. | Отрегулируйте объем передачиtagе и диапазон чувствительности. | |
| Back-UPS не подает питание во время работы от сети переменного тока.tage. | Основное оборудование подключается к розетке SURGE ONLY. | Отключите оборудование от розетки SURGE ONLY и снова подключите к розетке резервного питания. |
| Back-UPS работает от аккумулятора при подключении к сети переменного тока. | Вилка частично вытащена из розетки, розетка больше не получает питание переменного тока или сработал автоматический выключатель. | Убедитесь, что вилка полностью вставлена в розетку. Убедитесь, что настенная розетка получает питание переменного тока, проверив это с помощью другого устройства. |
| Back-UPS выполняет автоматическую самопроверку. | Никаких действий не требуется. | |
| Входной ток переменного токаtage вне диапазона, частота вне диапазона или форма сигнала искажена. | Отрегулируйте объем передачиtagе и диапазон чувствительности. | |
| Back-UPS не обеспечивает ожидаемое время резервного копирования. | Розетки резервного аккумулятора могут быть полностью или неправильно загружены. | Отключите второстепенное оборудование от розеток резервного аккумулятора и подключите оборудование к розеткам SURGE. |
| Батарея была недавно разряжена из-за перегрузкиtage и не полностью заряжен. | Зарядите батарейный блок в течение 16 часов. | |
| Срок службы батареи подошел к концу. | Замените аккумулятор. | |
| Загорится индикатор ЗАМЕНИТЕ БАТАРЕЮ. | Срок службы батареи подошел к концу. | Замените батарею как можно раньше. |
| Горит индикатор ПЕРЕГРУЗКА. | Оборудование, подключенное к Back-UPS, потребляет больше энергии, чем может обеспечить Back-UPS. | Отключите второстепенное оборудование от розеток резервного аккумулятора и подключите оборудование к розеткам SURGE. |
| Горит индикатор «SYSTEM ERROR», все индикаторы на передней панели мигают. | Обнаружена внутренняя ошибка. | Определите, какое внутреннее сообщение об ошибке отображается, сопоставив число, отображаемое на ЖК-дисплее, с соответствующим сообщением об ошибке (см. «Обнаруженные системные ошибки»), и обратитесь в службу технической поддержки SEIT. |
Технические характеристики
| VA | 1500 ВА |
| Максимальная нагрузка | 900 Вт |
| Номинальная входная громкостьtage | 120 В |
| Объем онлайн-вводаtage Диапазон | 88 – 147 В |
| Автоматическая громкостьtagе Регламент | Повышение на + 11.5% при входной громкостиtage падает ниже предела |
| Подстройка на -11.5% при входной громкостиtage превышает предел | |
| Диапазон частот | 60 Гц ± 3 Гц |
| Форма волны от батареи | Синусоидальная волна |
| USB-порт для зарядки | Тип C*1, Тип A*1 (всего 15 Вт) |
| Типичное время перезарядки | 16 часа |
| Время передачи | 8 мс, максимум |
| Рабочая температура | От 32 до 104 o F (0 ~ 40 o C) |
| Температура хранения | От 23 до 113 °F (-15 ~ 40 °C) |
| Размеры блока | 11.9 × 4.4 × 15.0 дюймов (368 × 100 × 260 мм) |
| Вес единицы | 27.6 фунтов (12.5 кг) |
| Интерфейс | USB и простой сигнал (последовательный порт данных) |
| Время работы от батареи | Перейти к: http://www.apc.com/product |
| Кодекс международной защиты | IP20 |
Запасная батарея
Срок службы батареи обычно составляет от 3 до 5 лет, что меньше, если она подвергается частому воздействию.tages или повышенные температуры. Запасные части аккумулятора для Back-UPS Pro BR1500MS2 — APCRBC163. Несвоевременная замена деталей может привести к коррозии батарей в картридже. Утилизируйте отработанные аккумуляторные картриджи.
Гарантия
Стандартная гарантия составляет три (3) года с даты покупки. Стандартная процедура Schneider Electric IT (SEIT) заключается в замене оригинального блока блоком, восстановленным на заводе. Клиенты, которым необходимо вернуть исходную единицу в связи с уступкой актива tags и составление графиков амортизации должно указывать на такую необходимость при первом контакте с представителем службы технической поддержки SEIT. SEIT отправит заменяющий блок после того, как дефектный блок будет получен ремонтным отделом, или переправит его на другую сторону после получения действительного номера кредитной карты. Заказчик оплачивает доставку устройства в SEIT. SEIT оплачивает наземные транспортные расходы по доставке запасного устройства заказчику.
APC by Schneider Electric ИТ-поддержка клиентов Во всем мире
Для получения поддержки клиентов в конкретной стране перейдите на сайт APC by Schneider Electric Web сайт, www.apc.com.
Некоторые модели соответствуют требованиям ENERGY STAR®. Для получения дополнительной информации о вашей конкретной модели посетите сайт APC by Schneider Electric. Web сайт, www.apc.com. Некоторые модели соответствуют нормам Калифорнии (CEC) по зарядным устройствам.
Для получения дополнительной информации о вашей конкретной модели посетите сайт APC by Schneider Electric. Web сайт, www.apc.com.
Соответствие требованиям ЭМС
Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B согласно части 15 правил FCC. Эти ограничения предназначены для разумной защиты от вредных помех при установке в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется с нарушением инструкций, может создавать вредные помехи для радиосвязи. Однако нет никакой гарантии, что помехи не возникнут в конкретной установке. Предположим, что это оборудование действительно создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование. В этом случае пользователю рекомендуется попытаться устранить помехи с помощью одной или нескольких из следующих мер:
- Переориентируйте или переместите приемную антенну.
- Увеличьте расстояние между оборудованием и приемником.
- Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратитесь за помощью к дилеру или опытному радио-/телевизионному технику.
© 2020 APC by Schneider Electric. APC, логотип APC и Back-UPS принадлежат компании Schneider Electric Industries SAS или ее дочерним компаниям. Все остальные товарные знаки являются собственностью соответствующих владельцев.
Популярные вопросы
1. Почему ИБП не включается?
- Возможные причины:
- ИБП не подключен к сети переменного тока.
- Сработал автоматический выключатель.
- Внутренний аккумулятор не подключен.
- Входное напряжение вне допустимого диапазона.
- Решение:
- Убедитесь, что ИБП надежно подключен к розетке переменного тока.
- Отключите ненужное оборудование от ИБП и сбросьте автоматический выключатель. Подключайте оборудование по одному, чтобы выявить причину перегрузки.
- Проверьте, подключен ли аккумулятор (см. раздел «Подключение аккумулятора» в руководстве).
- Отрегулируйте входное напряжение и диапазон чувствительности, если напряжение выходит за допустимые пределы.
2. Почему ИБП не обеспечивает питание во время отключения электроэнергии?
- Возможные причины:
- Оборудование подключено к розетке с защитой от перенапряжения (SURGE ONLY), а не к розетке с резервным питанием от батареи.
- Аккумулятор разряжен или вышел из строя.
- Решение:
- Убедитесь, что критически важное оборудование подключено к розеткам с резервным питанием от батареи.
- Проверьте состояние аккумулятора. Если индикатор «Замените батарею» горит, замените аккумулятор на новый.
3. Почему ИБП издает звуковые сигналы?
- Возможные причины:
- ИБП работает от батареи (четыре звуковых сигнала каждые 30 секунд).
- Низкий заряд батареи (непрерывный звуковой сигнал).
- Перегрузка (непрерывный звуковой сигнал).
- Аккумулятор не прошел диагностический тест (непрерывное чириканье).
- Решение:
- Если ИБП работает от батареи, сохраните данные и выключите оборудование.
- При низком заряде батареи подключите ИБП к сети для зарядки.
- При перегрузке отключите второстепенное оборудование.
- Если аккумулятор не прошел тест, замените его.
4. Почему индикатор «Замените батарею» горит?
- Возможные причины:
- Срок службы батареи подошел к концу (обычно 3-5 лет).
- Аккумулятор поврежден или неисправен.
- Решение:
- Замените аккумулятор на новый, используя батарею того же типа (APCRBC163). Несвоевременная замена может привести к повреждению ИБП.
5. Почему ИБП переключается на питание от батареи при подключении к сети?
- Возможные причины:
- Входное напряжение вне допустимого диапазона.
- Частота сети вне допустимого диапазона.
- Искажение формы сигнала.
- ИБП выполняет автоматическую самопроверку.
- Решение:
- Проверьте входное напряжение и частоту. Если они выходят за допустимые пределы, отрегулируйте диапазон чувствительности.
- Если ИБП выполняет самопроверку, дождитесь завершения процесса. Обычно это занимает несколько минут.
Videos: APC Back-UPS Pro 900, 1200, 1500

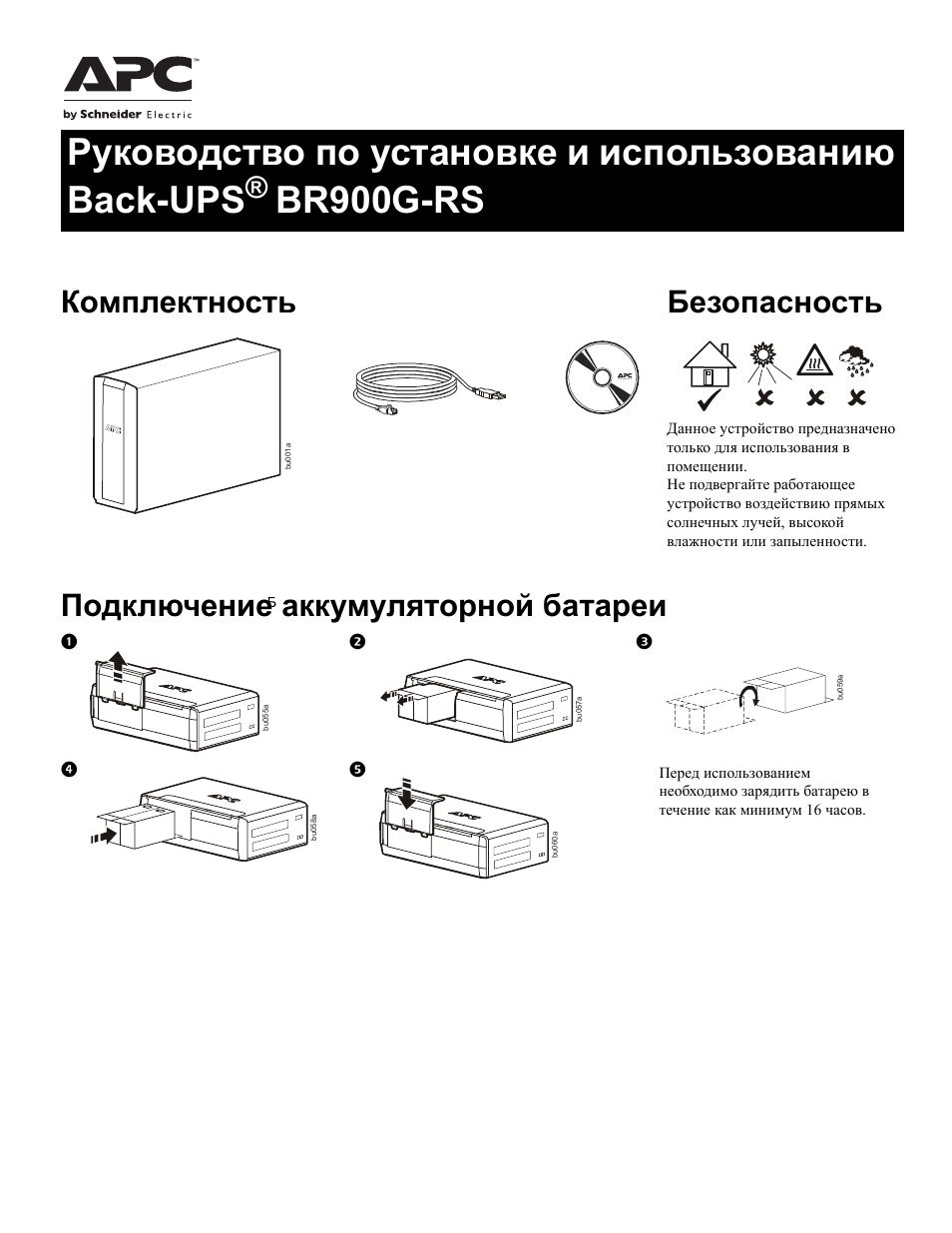

Руководство по установке и использованию
Back-UPS
®
BR900G-RS
Подключение аккумуляторной батареи
Комплектность
Безопасность
Данное устройство предназначено
только для использования в
помещении.
Не подвергайте работающее
устройство воздействию прямых
солнечных лучей, высокой
влажности или запыленности.
1
2
3
4
5
Перед использованием
необходимо зарядить батарею в
течение как минимум 16 часов.
bu
001a
bu
055
a
bu0
57
a
b
u05
9a
bu0
58
a
bu
060
a
Б
Установка и эксплуатация Back-UPS ® BR900G-RS
2
Программное обеспечение PowerChute
®
Personal
Edition
Описание
Программное обеспечение PowerChute Personal Edition Software обеспечивает использование дополнительных функций
защиты и управления ИБП с вашим компьютером.
С помощью PowerChute вы можете:
• Сохранить свою работу на компьютере при перебоях в электроснабжении, установив компьютер в спящий режим
Hibernate. При восстановлении электроснабжения компьютер полностью восстановит свое состояние перед
нарушением электроснабжения.
• Задать такие функции управления ИБП, как энергосбережение, параметры отключения, звуковые сигналы
предупреждения и многое другое.
• Контролировать и просматривать состояние ИБП, включая ожидаемое время работы, потребление энергии,
журнал подачи питания и многое другое.
Доступные функции отличаются в зависимости от модели ИБП и используемой операционной системы.
Даже если вы не станете устанавливать приложение PowerChute, ИБП обеспечит подачу резервного питания и защиту
по питанию для подключенного оборудования. Однако, количество настроек интерфейса управления дисплеем
ограничено.
Совместимость
Приложение PowerChute совместимо только с операционными системами Windows. Подробный список
поддерживаемых операционных систем можно найти на сайте www.apc.com, выбрав вкладки ПО для копирования.
С операционными системами Mac мы рекомендуем использовать предназначенное для них приложение для отключения
устройства (с параметрами System Preferences), которое распознает аккумуляторную батарею резервного питания и
позволяет устанавливать параметры отключения системы при нарушении электроснабжения. Для доступа к
приложению подключите кабель USB к разъему
ПОРТ ДАННЫХ (POWERCHUTE PORT)
ИБП и разъему USB на вашем
компьютере, затем обратитесь к документации, прилагаемой к вашему компьютеру.
Установка
С помощью USB-кабеля подключите ИБП к компьютеру. Один разъем кабеля подключите к разъему
P
OWER
C
HUTE
P
ORT
на задней панели ИБП, другой — к разъему USB компьютера.
Установите компакт-диск с программным обеспечением PowerChute в устройство считывания компакт-дисков
компьютера и следуйте экранным указаниям. Если ИБП поступил без установочного компакт-диска PowerChute,
загрузите программное обеспечение с веб-сайта www.apc.com, выбрав вкладку ПО для копирования.
Установка и эксплуатация Back-UPS ® BR900G-RS
3
Подключение оборудования
Выходы резервного питания с защитой от
всплесков напряжения
Когда устройство Back-UPS получает питание от сети,
питание на подключенное оборудование подается через
розетки с защитой от всплесков напряжения и через
розетки с резервным питанием от батареи и защитой от
всплесков напряжения. В случае прекращения подачи
питания или других проблем электросети питание от
устройства Back-UPS подается только на розетки с
резервным питанием от батареи в течение
ограниченного времени.
К розеткам с защитой от всплесков напряжения
подключайте оборудование, не требующее резервного
питания (принтеры, факсы, сканеры и другие
периферийные устройства). Эти розетки обеспечивают
постоянную защиту от всплесков напряжения, даже
если устройство Back-UPS выключено.
Управляющая и управляемые розетки
Когда устройство, подключенное к управляющей
розетке, переходит в спящий или ждущий режим либо
выключается, управляемые устройства также будут
выключены для уменьшения энергопотребления.
К управляющей розетке подключайте главное
устройство (например, персональный компьютер или
аудио-/видеоприемник). К управляемым выходам
подключайте периферийные устройства, например
принтер, колонки или сканер.
1
USB-порт и последовательный
порт
Для использования приложения PowerChute подключите USB-кабель к USB-разъему или последовательному порту.
(кабель для подключения к последовательному порту не прилагается, для его получения обратитесь, пожалуйста, в
службу поддержки).
2
Порты с защитой от всплесков
напряжения для телефонного
кабеля
Подключите один разъем кабеля DSL/Modem/FAX/Phone (цифровая линия/модем/факс/телефон) к телефонной
розетке, а другой — к разъему I
N
ИБП. Подключите один разъем кабеля DSL/Modem/FAX/Phone к модему, факсу или
телефону, а другой — к разъему O
UT
ИБП.
3
Розетка с защитой от всплесков
напряжения управляемая
управляющей розеткой
Эта розетка обеспечивает защиту от всплесков напряжения при сбоях электропитания. Питание этой розетки
отключается при отключении сетевого электропитания или при переходе устройства, подключенного к
управляющей розетке, в спящий режим.
4
Розетки с защитой от всплесков
напряжения
Эти розетки обеспечивают постоянную защиту от всплесков напряжения, даже если устройство Back-UPS
выключено. Розетки с защитой от всплесков напряжения не обеспечивают питание подключенного оборудования от
батареи. Подключайте к этим розеткам оборудование, которое не требует резервного питания (принтеры, сканеры и
другие вспомогательные устройства).
5
Кабель питания
Подключение ИБП к электросети.
6
Розетки резервного питания с
защитой от всплесков
напряжения
Оборудование, подключенное к данным розеткам, получает питание от батареи во время перебоев в
электроснабжении и отклонениях напряжения. Оборудование, подключенное к данным розеткам с батарейной
поддержкой и защитой от всплесков напряжения, получает электропитание от батарей только при включенном ИБП.
К розеткам следует подключать только крайне важное оборудование (компьютер, монитор, модем или другие
устройства, нарушение питания которых может привести к проблемам). Не подключайте к этим разъемам
аквариумное оборудование, лазерные принтеры, измельчители бумаги, водоотливные насосы или вентиляторы, так
как измененное синусоидальное напряжение на выходе ИБП может нарушить их работу. Не подключайте к этим
разъемам сетевые фильтры или удлинители.
7
Розетка с резервным питанием
и защитой от всплесков
напряжения, управляемая
управляющей розеткой
Розетка обеспечивает защиту подключенного устройства от всплесков напряжения. Для экономии электроэнергии
питание управляемых розеток отключается, когда подключенное к управляющей розетке устройство выключается
или переходит в режим сна/гибернации.
8
Управляющая розетка
К этой розетке подключайте главное устройство. Как правило, таким устройством является основной компьютер.
Помимо защиты от всплесков напряжения и получения резервного питания от батареи эта розетка подает на
управляемые розетки сигнал их отключения, когда главное устройство отключается или переходит в режим сна/
гибернации.
9
Порты Gigabit Ethernet с
защитой от всплесков
напряжения
С помощью Ethernet-кабеля подключите модем или маршрутизатор ко
ВХОДНОМУ
порту, затем подключите
компьютер к
ВЫХОДНОМУ
порту.
:
Автоматический выключатель
Нажмите автоматический выключатель после его срабатывания вследствие перегрузки или короткого замыкания.
Это действие можно выполнить, когда устройство Back-UPS работает от сети или от батареи.
bu214a
Tel Out
Tel In
USB &
Serial
Battery
Backup
Surge
Only
MASTER
Controlled by MASTER
Controlled by MASTER
Установка и эксплуатация Back-UPS ® BR900G-RS
4

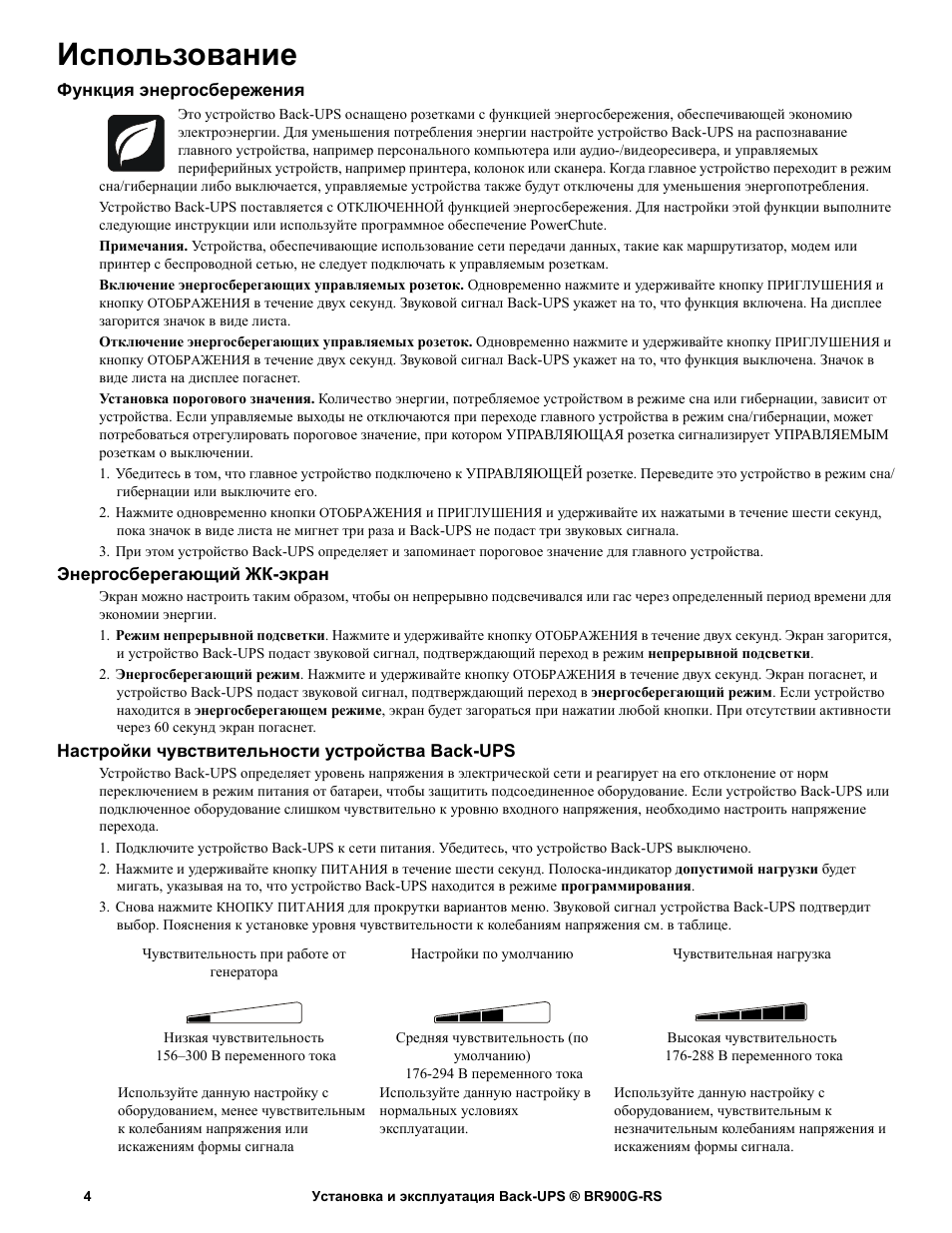

Использование
Функция энергосбережения
Это устройство Back-UPS оснащено розетками с функцией энергосбережения, обеспечивающей экономию
электроэнергии. Для уменьшения потребления энергии настройте устройство Back-UPS на распознавание
главного устройства, например персонального компьютера или аудио-/видеоресивера, и управляемых
периферийных устройств, например принтера, колонок или сканера. Когда главное устройство переходит в режим
сна/гибернации либо выключается, управляемые устройства также будут отключены для уменьшения энергопотребления.
Устройство Back-UPS поставляется с
ОТКЛЮЧЕННОЙ
функцией энергосбережения. Для настройки этой функции выполните
следующие инструкции или используйте программное обеспечение PowerChute.
Примечания. Устройства, обеспечивающие использование сети передачи данных, такие как маршрутизатор, модем или
принтер с беспроводной сетью, не следует подключать к управляемым розеткам.
Включение энергосберегающих управляемых розеток. Одновременно нажмите и удерживайте кнопку
ПРИГЛУШЕНИЯ
и
кнопку
ОТОБРАЖЕНИЯ
в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция включена. На дисплее
загорится значок в виде листа.
Отключение энергосберегающих управляемых розеток. Одновременно нажмите и удерживайте кнопку
ПРИГЛУШЕНИЯ
и
кнопку
ОТОБРАЖЕНИЯ
в течение двух секунд. Звуковой сигнал Back-UPS укажет на то, что функция выключена. Значок в
виде листа на дисплее погаснет.
Установка порогового значения. Количество энергии, потребляемое устройством в режиме сна или гибернации, зависит от
устройства. Если управляемые выходы не отключаются при переходе главного устройства в режим сна/гибернации, может
потребоваться отрегулировать пороговое значение, при котором УПРАВЛЯЮЩАЯ розетка сигнализирует УПРАВЛЯЕМЫМ
розеткам о выключении.
1. Убедитесь в том, что главное устройство подключено к УПРАВЛЯЮЩЕЙ розетке. Переведите это устройство в режим сна/
гибернации или выключите его.
2. Нажмите одновременно кнопки
ОТОБРАЖЕНИЯ
и
ПРИГЛУШЕНИЯ
и удерживайте их нажатыми в течение шести секунд,
пока значок в виде листа не мигнет три раза и Back-UPS не подаст три звуковых сигнала.
3. При этом устройство Back-UPS определяет и запоминает пороговое значение для главного устройства.
Энергосберегающий ЖК-экран
Экран можно настроить таким образом, чтобы он непрерывно подсвечивался или гас через определенный период времени для
экономии энергии.
1. Режим непрерывной подсветки. Нажмите и удерживайте кнопку
ОТОБРАЖЕНИЯ
в течение двух секунд. Экран загорится,
и устройство Back-UPS подаст звуковой сигнал, подтверждающий переход в режим непрерывной подсветки.
2. Энергосберегающий режим. Нажмите и удерживайте кнопку
ОТОБРАЖЕНИЯ
в течение двух секунд. Экран погаснет, и
устройство Back-UPS подаст звуковой сигнал, подтверждающий переход в энергосберегающий режим. Если устройство
находится в энергосберегающем режиме, экран будет загораться при нажатии любой кнопки. При отсутствии активности
через 60 секунд экран погаснет.
Настройки чувствительности устройства Back-UPS
Устройство Back-UPS определяет уровень напряжения в электрической сети и реагирует на его отклонение от норм
переключением в режим питания от батареи, чтобы защитить подсоединенное оборудование. Если устройство Back-UPS или
подключенное оборудование слишком чувствительно к уровню входного напряжения, необходимо настроить напряжение
перехода.
1. Подключите устройство Back-UPS к сети питания. Убедитесь, что устройство Back-UPS выключено.
2. Нажмите и удерживайте кнопку
ПИТАНИЯ
в течение шести секунд. Полоска-индикатор допустимой нагрузки будет
мигать, указывая на то, что устройство Back-UPS находится в режиме программирования.
3. Снова нажмите
КНОПКУ
ПИТАНИЯ
для прокрутки вариантов меню. Звуковой сигнал устройства Back-UPS подтвердит
выбор. Пояснения к установке уровня чувствительности к колебаниям напряжения см. в таблице.
Чувствительность при работе от
генератора
Настройки по умолчанию
Чувствительная нагрузка
Низкая чувствительность
156–300 В переменного тока
Средняя чувствительность (по
умолчанию)
176-294 В переменного тока
Высокая чувствительность
176-288 В переменного тока
Используйте данную настройку с
оборудованием, менее чувствительным
к колебаниям напряжения или
искажениям формы сигнала
Используйте данную настройку в
нормальных условиях
эксплуатации.
Используйте данную настройку с
оборудованием, чувствительным к
незначительным колебаниям напряжения и
искажениям формы сигнала.
Установка и эксплуатация Back-UPS ® BR900G-RS
5
Кнопки и экран на передней панели
Для настройки устройства Back-UPS используйте три кнопки на передней панели и экран.
Передняя панель
1
Кнопка
ПРИГЛУШЕНИЯ
2
Кнопка
ПИТАНИЯ
3
Кнопка
ОТОБРАЖЕНИЯ
4
Дисплей
От сети: устройство Back-UPS осуществляет подачу питания от сети с нормативными параметрами к
подключенному оборудованию.
Функция энергосбережения: УПРАВЛЯЮЩАЯ и УПРАВЛЯЕМЫЕ розетки включены. Функция
энергосбережения активна, когда главное устройство находится в режиме сна/гибернации.
Допустимая нагрузка: процент допустимой нагрузки отображается числом светящихся секций. Каждая
секция соответствует 20% нагрузки.
Заряд батареи: уровень заряда батареи отображается числом светящихся секций. Когда светятся все пять
секций, батарея устройства Back-UPS полностью заряжена. Каждая секция соответствует 20% емкости
батареи.
Перегрузка: подключенное к устройству Back-UPS оборудование потребляет больше максимально
допустимого напряжения.
Событие: счетчик событий отображает количество событий, вызвавших переход Back-UPS в режим подачи
питания от батареи.
Вход: разъем для входного сигнала.
Выход: разъем для выходного сигнала.
Автоматическая стабилизация напряжения: устройство Back-UPS снабжено функцией повышения и
понижения (автоматической стабилизации) напряжения, сглаживающей всплески и падения сетевого
напряжения без перехода на питание от батареи. В устройстве Back-UPS также имеется функция обхода
схемы автоматической стабилизации напряжения, когда входное напряжение находится в пределах нормы.
Это помогает сберечь заряд батареи и продлить срок ее службы.
Если горит этот индикатор, устройство Back-UPS компенсирует низкое входное напряжение.
Если горит этот индикатор, устройство Back-UPS компенсирует высокое входное напряжение.
Сбои в системе: произошел внутренний сбой системы. Код сбоя будет отображаться на экране.
См. раздел «Сбои в системе» на стр. 6.
Приглушение: светящаяся линия на значке показывает, что звуковой сигнал отключен.
Необходима замена батареи: срок службы батареи почти истек. Замените батарею.
Питание от батареи: устройство Back-UPS подает на подключенное оборудование питание от батареи.
Каждые 30 секунд подается четыре звуковых сигнала.
bu
044b
Установка и эксплуатация Back-UPS ® BR900G-RS
6
Предупреждения и сбои системы
Звуковые предупреждения
Предупреждающие значки
Сбои в системе
Четыре звуковых сигнала каждые
30 секунд
Устройство Back-UPS работает от батареи. Необходимо сохранить все рабочие данные.
Непрерывный звуковой сигнал
Низкий уровень заряда батареи, устройства могут работать от батареи лишь короткое
время. Незамедлительно сохраните все данные, закройте все открытые приложения и
завершите работу операционной системы.
Непрерывный тональный сигнал
Выходы резервного питания батареи перегружены.
Минутные сигналы каждые 5
часов
Батарея не может автоматически выполнить диагностическую проверку и должна быть
заменена.
Если загорелся значок…
Возможна следующая проблема
Устройство Back-UPS работает от сетевого питания с перегрузкой. Отключите одно из
устройств, подключенных к устройству Back-UPS. Если значок перегрузки перестает мигать,
устройство Back-UPS будет продолжать работу в обычном режиме без перегрузки.
Устройство Back-UPS работает от батареи с перегрузкой. Отключите одно из устройств,
подключенных к устройству Back-UPS. Если значок перегрузки перестает мигать, устройство
Back-UPS будет продолжать работу в обычном режиме без перегрузки.
Устройство Back-UPS работает от электросети, но батарея работает неправильно.
Обратитесь службу поддержки клиентов APC для заказа сменной батареи.
Устройство Back-UPS работает от батареи, зарядка которой заканчивается. Завершите работу
подключенного оборудования, чтобы не допустить потери несохраненных данных. Подключите
Back-UPS к электросети для зарядки батареи (когда это будет возможно).
F01
Перегрузка при работе от
батареи
Выключите устройство Back-UPS. Отключите
неиспользуемое оборудование от выходов
резервного питания и снова включите Back-UPS.
F02
Короткое замыкание выхода
при работе от батареи
Выключите устройство Back-UPS. Отключите
неиспользуемое оборудование от выходов
резервного питания и снова включите Back-UPS.
F03
Перегрузка Xcap при работе от
батареи
Сбои с кодами F03-F09 не могут быть устранены
пользователем. Обратитесь в службу технической
поддержки APC.
F04
Замыкание клемм
F05
Сбой зарядки
F06
Сварка реле
F07
Температура
F08
Неисправность вентилятора
F09
Внутренняя ошибка
bu
08
8a
Установка и эксплуатация Back-UPS ® BR900G-RS
7
Краткая справка по функциям кнопок
Функция
Кнопка
Время
(в секундах)
Состояние
ИБП
Описание
Включение питания
ВКЛЮЧЕНИЕ
ПИТАНИЯ
0,2
Выключен Нажмите кнопку
ПИТАНИЯ
, чтобы включить устройство Back-UPS для
работы в режиме питания от сети.
Если питание от сети переменного тока недоступно, устройство Back-
UPS будет работать на питании от батареи.
ОТКЛЮЧЕНИЕ
ПИТАНИЯ
2
Вкл.
Нажмите кнопку
ПИТАНИЯ
, чтобы выключить устройство Back-UPS.
Устройство Back-UPS будет по-прежнему подавать питание на выходы с
защитой от всплесков напряжения.
Дисплей
Запрос состояния
0,2
Вкл.
Проверка состояния устройства Back-UPS. ЖК-дисплей будет светиться
в течение 60 секунд.
Энергосберегающий
режим.
Непрерывная
подсветка
2
Вкл.
Экран загорится, и устройство Back-UPS подаст звуковой сигнал,
подтверждающий переход в режим непрерывной подсветки.
Экран погаснет, и устройство Back-UPS подаст звуковой сигнал,
подтверждающий переход в энергосберегающий режим. Если
устройство находится в энергосберегающем режиме, ЖК-дисплей будет
загораться при нажатии кнопки; через 60 секунд при отсутствии
активности ЖК-дисплей погаснет.
Приглушение
В зависимости от
события
0,2
Вкл.
Отключение всех звуковых сигналов, вызванных событием.
Общее состояние
Включение или
выключение
2
Вкл.
Включение или выключение звуковых сигналов. Значок приглушения
загорится, и устройство Back-UPS подаст один звуковой сигнал. Кнопка
приглушения не сработает, если устройство Back-UPS работает не от
батареи.
Чувствительность
6
Выключен Индикатор допустимой нагрузки будет мигать, указывая на то, что
устройство Back-UPS находится в режиме программирования.
Используйте кнопку
ПИТАНИЯ
для переключения между низким,
средним и высоким значениями чувствительности. Звуковой сигнал
устройства Back-UPS подтвердит выбор. Дополнительные сведения см.
в разделе «Функция энергосбережения» на стр. 4.
Включение и
отключение
ГЛАВНОГО
и
УПРАВЛЯЕМЫХ
выходов.
2
Вкл.
Значок в виде листа погаснет, указывая на то, что функция
УПРАВЛЯЮЩЕЙ
розетки отключена, или загорится, указывая на то, что
функция
УПРАВЛЯЮЩЕЙ
розетки включена. Устройство Back-UPS
подаст один звуковой сигнал.
Калибровка
порогового значения
включения
главного выхода
6
Вкл.
При калибровке порогового значения устройство, подключенное к
УПРАВЛЯЮЩЕЙ
розетке, должно быть выключено или переведено в
ждущий или спящий режим. По завершении значок энергосбережения
мигнет 3 раза, и будут поданы 3 звуковых сигнала.
Самотестирование
(вручную)
6
Вкл.
Устройство Back-UPS выполнит тест встроенной батареи.
Примечание. Это происходит автоматически при включении устройства
Back-UPS.
Сброс события
0,2
Вкл.
Когда отображается экран события, нажмите и удерживайте кнопку
ОТОБРАЖЕНИЯ
, а затем нажмите кнопку
ПИТАНИЯ
, чтобы очистить
счетчик сбоев системы.
Сброс сбоя
2
Сбой
После идентификации сбоя нажмите кнопку
ПИТАНИЯ
для удаления
визуальной индикации и возврата в состояние ожидания.
Установка и эксплуатация Back-UPS ® BR900G-RS
8
Устранение неисправностей
Проблема
Возможная причина
Способ устранения
ИБП не включается.
ИБП не подключен к электросети.
Проверьте надежность подключения устройства
Back-UPS к розетке питания.
Сработал автоматический выключатель.
Отключите второстепенное оборудование от ИБП.
Включите автоматический выключатель. Заново
подключите оборудование по одному устройству.
Если автоматический выключатель снова сработал,
отключите устройство, вызвавшее срабатывание.
Встроенная батарея не подключена.
Подключите соединитель батареи.
Напряжение в сети вне допустимого
диапазона.
Настройте напряжение переключения и
чувствительность.
Устройство Back-UPS не подает
питание при отключении
электропитания.
Убедитесь в том, что важное оборудование
не подключено к выходу, обеспечивающему
ТОЛЬКО
ЗАЩИТУ
ОТ
ВСПЛЕСКОВ
НАПРЯЖЕНИЯ
.
Отключите оборудование от выхода Т
ОЛЬКО
ЗАЩИТА
ОТ
ВСПЛЕСКОВ
НАПРЯЖЕНИЯ
и
подключите его к выходу Р
ЕЗЕРВНОЕ
ПИТАНИЕ
ОТ
БАТАРЕИ
.
ИБП работает в режиме питания от
аккумуляторной батареи, хотя
подключен к электросети.
• Кабель питания ИБП ненадежно
подключен к сети питания.
• В розетке питания отсутствует
напряжение.
• Сработал автоматический выключатель.
Убедитесь в том, что вилка кабеля полностью
вставлена в розетку питания. Проверьте наличие в
розетке напряжения, подключив к ней другое
устройство.
Устройство Back-UPS выполняет
самотестирование.
Никаких действий не требуется.
• Напряжение в сети вне допустимого
диапазона.
• Частота вне допустимого диапазона.
• Форма сигнала искажена.
Настройте напряжение переключения и
чувствительность.
ИБП не обеспечивает ожидаемое
время работы от резервного
источника.
К выходам питания от батареи
подключена слишком высокая нагрузка.
Отключите менее важное оборудование от выходов
резервного питания от батареи и подключите его к
выходам Т
ОЛЬКО
ЗАЩИТА
ОТ
ВСПЛЕСКОВ
НАПРЯЖЕНИЯ
.
Батарея разряжена из-за перебоев в питании
и не полностью зарядилась.
Зарядите батарею в течение 16 часов.
Срок службы аккумуляторной батареи
истек.
Замените батарею.
Горит индикатор
ЗАМЕНЫ
БАТАРЕИ
. Срок эксплуатации аккумуляторной батареи
истек.
Замените батарею.
Горит индикатор
ПЕРЕГРУЗКИ
.
Подключенное к ИБП оборудование
потребляет больше энергии, чем ИБП может
предоставить.
Отключите менее важное оборудование от выходов
резервного питания от батареи и подключите его к
выходам Т
ОЛЬКО
ЗАЩИТА
ОТ
ВСПЛЕСКОВ
НАПРЯЖЕНИЯ
.
Горит индикатор
СБОЯ
СИСТЕМЫ
,
все индикаторы на передней панели
мигают.
Произошел внутренний сбой.
Определите, какое сообщение о внутреннем сбое
отображается, сравнив номер, отображаемый на
ЖК-дисплее, с соответствующим сообщением о
сбое (см. раздел «Сбои в системе»), и обратитесь в
службу технической поддержки APC.
Напряжение поступает не на все
выходы устройства Back-UPS.
Включите отключенные ранее
УПРАВЛЯЕМЫЕ
розетки.
Убедитесь, что к
УПРАВЛЯЕМЫМ
розеткам
подключены правильные периферийные
устройства. Если эта функция не требуется,
отключите У
ПРАВЛЯЮЩУЮ
и
УПРАВЛЯЕМЫЕ
розетки.
На
УПРАВЛЯЕМЫЕ
розетки не
подается питание, даже когда
ГЛАВНОЕ
устройство не находится в
спящем режиме.
Возможно, пороговое значение
У
ПРАВЛЯЮЩЕЙ
розетки установлено
неправильно.
Настройте пороговое значение, при котором
У
ПРАВЛЯЮЩАЯ
розетка подает
УПРАВЛЯЕМЫМ
розеткам сигнал о выключении.
Установка и эксплуатация Back-UPS ® BR900G-RS
9

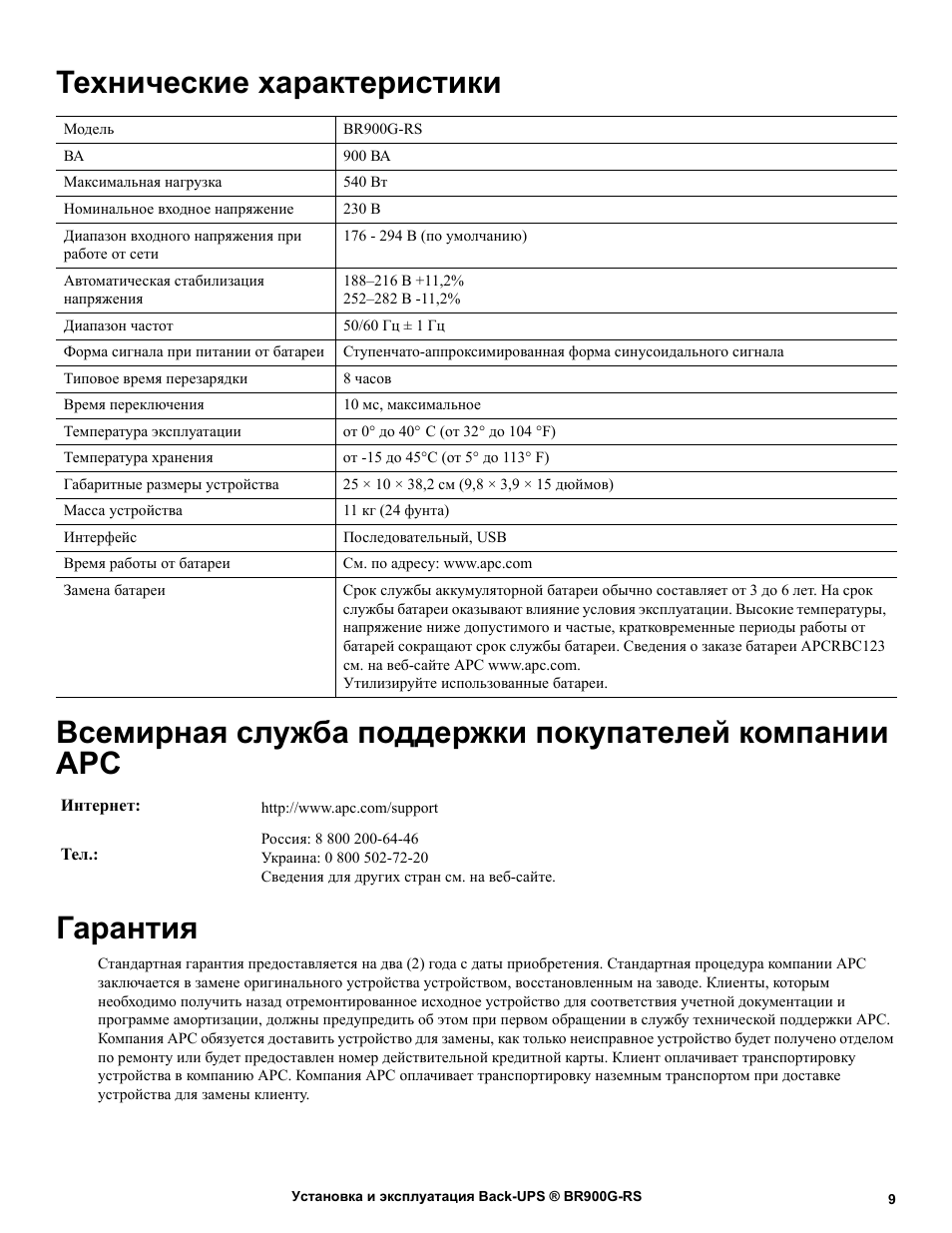

Технические характеристики
t
Всемирная служба поддержки покупателей компании
APC
Гарантия
Стандартная гарантия предоставляется на два (2) года с даты приобретения. Стандартная процедура компании APC
заключается в замене оригинального устройства устройством, восстановленным на заводе. Клиенты, которым
необходимо получить назад отремонтированное исходное устройство для соответствия учетной документации и
программе амортизации, должны предупредить об этом при первом обращении в службу технической поддержки APC.
Компания APC обязуется доставить устройство для замены, как только неисправное устройство будет получено отделом
по ремонту или будет предоставлен номер действительной кредитной карты. Клиент оплачивает транспортировку
устройства в компанию APC. Компания APC оплачивает транспортировку наземным транспортом при доставке
устройства для замены клиенту.
Модель
BR900G-RS
ВА
900 ВА
Максимальная нагрузка
540 Вт
Номинальное входное напряжение
230 В
Диапазон входного напряжения при
работе от сети
176 — 294 В (по умолчанию)
Автоматическая стабилизация
напряжения
188–216 В +11,2%
252–282 В -11,2%
Диапазон частот
50/60 Гц ± 1 Гц
Форма сигнала при питании от батареи
Ступенчато-аппроксимированная форма синусоидального сигнала
Типовое время перезарядки
8 часов
Время переключения
10 мс, максимальное
Температура эксплуатации
от 0° до 40°
C (от 32° до 104 °F)
Температура хранения
от -15 до 45°C (от 5° до 113° F)
Габаритные размеры устройства
25 Ч 10 Ч 38,2 см (9,8 Ч 3,9 Ч 15 дюймов)
Масса устройства
11 кг (24 фунта)
Интерфейс
Последовательный, USB
Время работы от батареи
См. по адресу: www.apc.com
Замена батареи
Срок службы аккумуляторной батареи обычно составляет от 3 до 6 лет. На срок
службы батареи оказывают влияние условия эксплуатации. Высокие температуры,
напряжение ниже допустимого и частые, кратковременные периоды работы от
батарей сокращают срок службы батареи. Сведения о заказе батареи APCRBC123
см. на веб-сайте APC www.apc.com.
Утилизируйте использованные батареи.
Интернет:
http://www.apc.com/support
Тел.:
Россия: 8 800 200-64-46
Украина: 0 800 502-72-20
Сведения для других стран см. на веб-сайте.
© APC by Schneider Electric, 2012 г. APC, эмблема APC, Back-UPS и PowerChute
являются собственностью компании Schneider Electric Industries S.A.S., American Power
Conversion Corporation или ее дочерних компаний. Другие товарные знаки являются
собственностью соответствующих владельцев.
RU 990-4711
03/2012

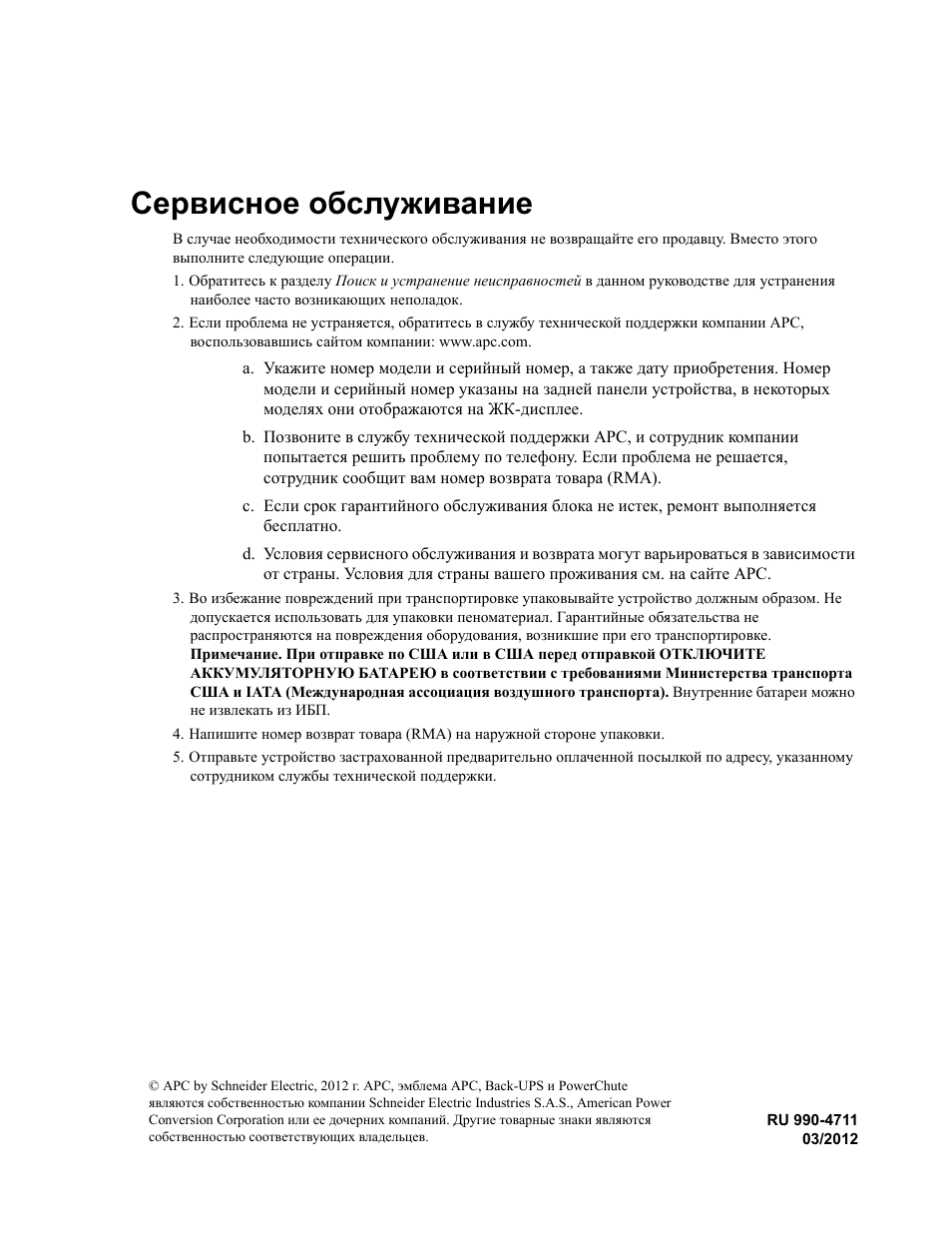

Сервисное обслуживание
В случае необходимости технического обслуживания не возвращайте его продавцу. Вместо этого
выполните следующие операции.
1. Обратитесь к разделу Поиск и устранение неисправностей в данном руководстве для устранения
наиболее часто возникающих неполадок.
2. Если проблема не устраняется, обратитесь в службу технической поддержки компании APC,
воспользовавшись сайтом компании: www.apc.com.
a. Укажите номер модели и серийный номер, а также дату приобретения. Номер
модели и серийный номер указаны на задней панели устройства, в некоторых
моделях они отображаются на ЖК-дисплее.
b. Позвоните в службу технической поддержки APC, и сотрудник компании
попытается решить проблему по телефону. Если проблема не решается,
сотрудник сообщит вам номер возврата товара (RMA).
c. Если срок гарантийного обслуживания блока не истек, ремонт выполняется
бесплатно.
d. Условия сервисного обслуживания и возврата могут варьироваться в зависимости
от страны. Условия для страны вашего проживания см. на сайте APC.
3. Во избежание повреждений при транспортировке упаковывайте устройство должным образом. Не
допускается использовать для упаковки пеноматериал. Гарантийные обязательства не
распространяются на повреждения оборудования, возникшие при его транспортировке.
Примечание. При отправке по США или в США перед отправкой ОТКЛЮЧИТЕ
АККУМУЛЯТОРНУЮ БАТАРЕЮ в соответствии с требованиями Министерства транспорта
США и IATA (Международная ассоциация воздушного транспорта). Внутренние батареи можно
не извлекать из ИБП.
4. Напишите номер возврат товара (RMA) на наружной стороне упаковки.
5. Отправьте устройство застрахованной предварительно оплаченной посылкой по адресу, указанному
сотрудником службы технической поддержки.
03:20
ИБП APC Back-UPS Pro 1500 с AVR, ЖК-экраном и портом для управления и мониторинга
04:47
Обзор ИБП APC Back-UPS Pro 900 в 4k
04:39
Недорогой ИБП APC Back-UPS Pro 900 (BR900GI)
04:18
APC Back-UPS Pro 900. Малое время работы от новых АКБ, 3 замены батарей за 2 года
09:39
40 минут без розетки! 3d принтер на ИБП со стабилизатором Pro BR900GI APC by Schneider Electric
05:54
APC Back-UPS Pro BR1300MI — зачем нужен мощный ИБП?
09:56
Обзор и мнение о ИБП для ПК — APC BACK-UPS PRO 1500 (BR1500G-RS)
08:15
APC BACK-UPS BR1500G-RS: ИБП БЕЗ КОМПРОМИССОВ
Нажмите на кнопку для помощи
|
Код: 46244 Извините, товара сейчас нет в наличии
Бесплатная доставка Извините, товара сейчас нет в наличии Сравнить Новости интернет-магазина «Лаукар»:23.04.2025 26.02.2025 17.02.2025 Дополнительная информация в категории Источник бесперебойного питания:Источник бесперебойного питания — терминология и особенности. Таблица Авторизованных сервисных центров по брендам. Описание Инструкция Отзывы (0) В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Источник бесперебойного питания APC Back-UPS Pro RS 900 [BR900G-RS] совершенно бесплатно. Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара. Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет, Скачать инструкцию Смотреть инструкцию
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Источник бесперебойного питания APC Back-UPS Pro RS 900 [BR900G-RS]. Пожалуйста, сверяйте информацию о товаре с информацией на |
Manual
View the manual for the APC Power-Saving Back-UPS Pro 900 here, for free. This user manual comes under the category uninterruptible power supplies (UPSs) and has been rated by 9 people with an average of a 8.3. This manual is available in the following languages: English. Do you have a question about the APC Power-Saving Back-UPS Pro 900?
Ask your question here
APC Power-Saving Back-UPS Pro 900 specifications
Below you will find the product specifications and the manual specifications of the APC Power-Saving Back-UPS Pro 900.
The APC Power-Saving Back-UPS Pro 900 is an uninterruptible power supply (UPS) designed to protect devices from power disruption. With an output power capacity of 0.9 kVA and a surge energy rating of 680 J, it provides reliable backup power during power outages and voltage fluctuations. The battery technology used is sealed lead-acid (VRLA), and it has a battery recharge time of 8 hours. The UPS has a maximum current of 8 A and a nominal input and output voltage of 230 V. It has an output power of 540 W, which is suitable for running small devices and computers. It also has surge protection to prevent damage from power surges.
The UPS features a USB interface for easy connectivity to devices. It has an input connection type of IEC C13 and a cable length of 1.8 meters. It also has two output IEC jumpers and a modem (RJ-11) port.
The APC Power-Saving Back-UPS Pro 900 is a reliable device constructed with quality materials that provide durability over time. Its design and features make it a suitable choice for protecting important electronics in the event of a power disruption.
Output power capacity
0.9 kVA
Battery technology
Sealed Lead Acid (VRLA)
Nominal output voltage
230 V
Number of output IEC jumpers
2
General
Features
| Output power capacity | 0.9 kVA |
| Input frequency | 50/60 Hz |
| Surge energy rating | 680 J |
| Maximum current | 8 A |
| Output power | 540 W |
| Surge protection | Yes |
| Noise level | 45 dB |
| Audible alarm(s) | Yes |
Battery
| Battery technology | Sealed Lead Acid (VRLA) |
| Battery recharge time | 8 h |
Other features
| Nominal output voltage | 230 V |
| Nominal input voltage | 230 V |
| Interface | USB |
| Input connection type | IEC C13 |
| Dimensions (WxDxH) | 100 x 382 x 250 mm |
| Package dimensions (WxDxH) | 225 x 489 x 333 mm |
Design
| Cable length | 1.8 m |
| Product colour | Black |
Ports & interfaces
| Number of output IEC jumpers | 2 |
| Modem (RJ-11) ports | 1 |
| Ethernet LAN (RJ-45) ports | 1 |
| USB 2.0 ports quantity | 1 |
Weight & dimensions
| Weight | 11700 g |
| Width | 100 mm |
| Depth | 382 mm |
| Height | 250 mm |
Operational conditions
| Operating temperature (T-T) | 0 — 40 °C |
| Operating relative humidity (H-H) | 0 — 95 % |
| Operating altitude | 0 — 3000 m |
| Storage temperature (T-T) | -15 — 45 °C |
| Storage relative humidity (H-H) | 0 — 95 % |
| Non-operating altitude | 0 — 15000 m |
Packaging data
Certificates
| Certification | NEMKO-GS, GOST, CE, C-Tick, KETI, TISI, A-Tick. |
show more
Frequently asked questions
Can’t find the answer to your question in the manual? You may find the answer to your question in the FAQs about the APC Power-Saving Back-UPS Pro 900 below.
What is the weight of the APC Power-Saving Back-UPS Pro 900?
The APC Power-Saving Back-UPS Pro 900 has a weight of 11700 g.
What is the height of the APC Power-Saving Back-UPS Pro 900?
The APC Power-Saving Back-UPS Pro 900 has a height of 250 mm.
What is the width of the APC Power-Saving Back-UPS Pro 900?
The APC Power-Saving Back-UPS Pro 900 has a width of 100 mm.
What is the depth of the APC Power-Saving Back-UPS Pro 900?
The APC Power-Saving Back-UPS Pro 900 has a depth of 382 mm.
What certifications does the APC Power-Saving Back-UPS Pro 900 have?
The APC Power-Saving Back-UPS Pro 900 has the following certifications: NEMKO-GS, GOST, CE, C-Tick, KETI, TISI, A-Tick..
How long does it take to charge the battery of the APC Power-Saving Back-UPS Pro 900?
It takes 8 h to charge the battery of the APC Power-Saving Back-UPS Pro 900.
Is the manual of the APC Power-Saving Back-UPS Pro 900 available in English?
Yes, the manual of the APC Power-Saving Back-UPS Pro 900 is available in English .
Is your question not listed? Ask your question here
