Простая и понятная инструкция по установке подвесного унитаза

Картинка с сайта: instrukciyame.ru

Автор проекта: Дарья Созыкина. Фото: Илья Коваль

Навесные конструкции постепенно вытесняют из санузлов свои напольные аналоги. Объясняется это просто. Они удобны, просты в уходе и выглядят привлекательно. Установить оборудование можно самостоятельно. Все необходимые детали входят в комплект. Чтобы не допустить ошибку и правильно выполнить работы, нужно следовать инструкции. Разберемся, как установить подвесной унитаз своими руками.

Все о монтаже подвесного унитаза

Особенности подвесных унитазов

Система представляет собой чашу и плоский сливной бачок. Его объем не меньше, чем у обычного. Он имеет небольшую толщину, но занимает значительную площадь. Основные элементы в большинстве случаев не соприкасаются с полом и держатся на металлических стойках. В этом основное отличие от напольного аналога, который опирается на пол.

Вертикальную часть скрывают за фальшстеной. Как правило, это алюминиевый каркас, обшитый листами гипсокартона. Он легко удерживает вес плитки и массивных полок. Кнопку спуска устанавливают на перегородку. Подключение к канализации проводится при помощи стандартных труб. Высота расположения чаши обеспечивает нормальный слив в типовой квартире и в загородном доме.

Виды встраиваемых систем

• Блочные — бачок устанавливается на стену, а чаша ставится на перекрытие. Основанием служит несущая стена либо прочная усиленная перегородка. В ней оборудуют нишу либо крепят оборудование на поверхность. Затем вертикальную часть конструкции закрывают экраном. Стандартные блоки имеют ширину 0,44-0,53 м, высоту 0,45-1,1 см и глубину 0,12-0,2 см. Такая схема применяется редко, так как основа не всегда соответствует техническим требованиям по прочности.
• Плоская металлическая рама — к ней крепятся вертикальные и горизонтальные элементы. Ее низ фиксируется на полу, верх — на стене. Средняя ширина составляет 0,3 — 0,5 м, высота — 1-1,4 м, глубина — 0,12-0.31 м. Существуют угловые рамные модели, которые монтируются на два перпендикулярных соединяющихся основания.

Правила расположения

Нормы и правила установки навесного унитаза распространяются не только на городские квартиры, но и на загородные дома, являющиеся объектами ИЖС. Действующие ГОСТы и СНиПы вводят ряд требований и ограничений.

• Сантехприбор должен находиться рядом с канализационным стояком. Чем дальше он стоит, тем длиннее горизонтальный участок отводной трубы, и тем хуже по нему стекает вода. Чтобы она не задерживалась внутри, уклон горизонтальной части должен составлять от 2 до 3 см на погонный метр.
• Верхний край располагают на высоте более 0,4 м от уровня пола с учетом чистовой отделки.
• Расстояние от центра сиденья до боковой стены, мойки, биде и ванны берут не менее 0,38 м. Желательно, чтобы оно было больше. Рекомендованное значение — 0,45 м. От переднего края до двери должно быть не менее 0,53 м.

Картинка с сайта: instrukciyame.ru

Преимущества и недостатки

Плюсы

• Компактность — сливной бачок уже обычного на несколько сантиметров. В типовых городских квартирах это отличие очень существенно.
• Надежность и долговечность — несущая способность креплений и стоек рассчитана с большим запасом.
• Простота в уходе — во время уборки не нужно протирать труднодоступные места. Все узлы спрятаны за экраном.
• Слив происходит без шума, так как впускной клапан располагается за отделанной перегородкой. Кроме того, сзади на нее можно уложить слой звукоизоляции.

Картинка с сайта: instrukciyame.ru

Минусы

• К коммуникациям сложнее подобраться для их ремонта. Они скрыты за съемной перегородкой. Следует заметить, что заделывать их полностью запрещено. К ним всегда должен быть обеспечен доступ на случай аварии.
• Блок можно повесить только на надежное основание. Для каркаса оно не требуется.
• Чтобы использовать вместительный бак, иногда приходится расширять отведенное под него пространство. Его объем зависит от ширины гораздо больше, чем от других параметров.

Как правильно установить подвесной унитаз

Самостоятельно устанавливать сантехнику не так уж сложно, если точно соблюдать инструкции. Разберем процесс на примере рамной модели. Мы разделили процесс на этапы и предлагаем их подробное описание.

1. Необходимое оборудование и инструменты

Начинают работы с проверки комплектации. Иногда бывает так, что она не полная. Если это выяснится в ходе монтажа, придется немедленно отправиться в магазин. Поэтому лучше все проверить и купить заранее. Приводим перечень комплектующих.

Что входит в комплект

• Металлические опоры.
• Плоский бачок.
• Клапан впуска.
• Фитинги.
• Кронштейны, саморезы, винты, другие крепежные приспособления.
• Кнопки, клавиши или более сложные устройства, позволяющие производить управление оборудованием.
• Сливной патрубок.
• Колено смыва.
• Пробки для входа в канализационный стояк. Если их нет в комплекте, отверстие затыкают старыми тряпками. Если этого не сделать, в квартире появится сильный запах. Лучше заготовить ветошь заранее. Также используются специальные пластиковые пробки для вводов ХВО и ГВО, защищающие их от попадания мусора.
• Эластичная прокладка под сантехприбор. Она нужна для того, чтобы гасить звуковые вибрации, передающиеся на перекрытие и распространяющиеся по всему дому.
• Патрубки для подсоединения к водопроводному стояку. Сантехнику подключают не только к холодной, но и к горячей воде.
• Чаша с элементами крепления. Иногда они продаются отдельно.

Понадобится силиконовый герметик — им заделывают стыки. Чтобы загерметизировать резьбовые соединения изнутри, их обматывают ФУМ-лентой.

Картинка с сайта: instrukciyame.ru

Необходимые инструменты

• Строительный уровень.
• Рулетка, линейка, карандаш.
• Гаечные ключи.
• Пассатижи.
• Молоток.
• Электрическая дрель и набор сверл по бетону.
• Отвертки или шуруповерт.
• Болгарка или ножовка по металлу.
• Столярный нож.

После того как все будет подготовлено, можно переходить к следующему этапу.

2. Разметка

Перед тем как своими руками установить инсталляцию для унитаза, еще раз проверяют, выполнены ли требования строительных нормативов. После этого приступают к разметке.

1. Сначала чертят вертикальную линию, обозначающую расположение центра рамы. Если планируется два сантехприбора, проводят две линии с учетом требований технических нормативов. От центральной оси корпуса до стены, края биде или другого оборудования должно быть не менее 38 см. Оптимальное расстояние — от 50 см. Эта величина берется с учетом отделки. От опор до стен должно быть не менее 15 мм.
2. Определяют положение кнопок. Их размещают не ниже 1 м от отделанного пола. Необходимо подготовить отверстия в панели, закрывающей горизонтальную часть.
3. Отмечают контур бачка и положение опор.
4. Следует также учитывать, на какой высоте устанавливается инсталляция. Расстояние от края до финишной отделки пола должно быть не менее 40 см.

Картинка с сайта: instrukciyame.ru

3. Установка каркаса

На вертикальной и горизонтальной поверхностях согласно разметке проделывают отверстия под дюбели. В них вкручивают регулируемые болты с гайками из комплекта. Раму выставляют с помощью строительного уровня. Высоту регулируют винтовыми ножками, глубину — стеновыми винтами. Все соединения следует зафиксировать. Иначе под воздействием вибрации они ослабнут или придут в негодность. Это приведет к падению рамы, бачка и повреждению всей конструкции.

Ставят шпильки, которые идут в комплекте. При закреплении чаши можно использовать покупные шпильки, но их прочность следует брать с запасом. Консоль дает на основание большую нагрузку. В комплект могут входить удлиненные шпильки, которые проходят сквозь раму и закрепляются на стене.

4. Подводка коммуникаций

Вода к бачку поступает из труб ХВО. Если унитаз с функцией биде, подключают еще и горячую воду. Если шланги не входят в комплект, для подводки используют стандартную арматуру, как для обычной сантехники. Гибкие шланги не надежны. Лучше использовать изделия из металлопластика. Подключение делают сверху либо сбоку.

Коммуникации проводят в скрытых каналах или коробах. Штробить железобетонные плиты запрещено. Согласно действующим постановлениям, запрещаются работы, при которых ухудшается несущая способность стен и пола, поэтому ограничение может распространяться еще и на кирпичные и монолитные конструкции. Прокладку допускается вести в слое штукатурки либо в другом покрытии, не влияющим на прочность здания.

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

Для подсоединения к канализационному стояку нужно подготовить пластиковую либо чугунную трубу диаметром от 10 см. Ее дальний конец промазывают герметиком, подсоединяют ко входу в стояк и фиксируют хомутом, затягивающимся при помощи винта. Другую часть хомутом пристегивают к раме. Эта часть имеет Г-образную форму. Сантехнический прибор подключается к ее горизонтальному верху.

При большом удалении от стояка слив придется приподнять, чтобы вода внутри не застаивалась. Уклон должен быть 2-3 см на 1 п. м. Рукав прячут в съемный короб или канал в перекрытии. В последнем случае делают стяжку, оставляя свободное пространство в углу. При значительном уклоне она окажется слишком массивной и высокой.

В типовых квартирах такой прием удается использовать не всегда. Лучше просчитать все нюансы перед началом работ. При монтаже инсталляции унитаза установочные размеры должны быть известны заранее. Это позволит сэкономить время и не допустить ошибку. Когда все силовые элементы смонтированы, а трубы подключены, систему еще раз проверяют и закрывают фальш-панелью.

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

5. Установка перегородки из ГКЛ

Ее вырезают из листа ГКЛ по ширине ниши, после чего проделывают в нем отверстия под шпильки, слив, подающий воду в чашу, и отвод. При обустройстве унитаза-биде потребуется высверлить отверстия под кран, подающий холодную и горячую воду. Если кнопки располагаются спереди, ниша для них делается на высоте более 1 м от уровня чистового покрытия пола.

Используют гипсокартон с зеленым окрасом — он легко переносит воздействие влаги. Им обшивают каркас из алюминиевого профиля. Его направляющие крепят на дюбеля к полу, стенам и потолку, затем соединяют их ребрами жесткости. Их количество зависит от массы стенового покрытия и толщины профиля. Стыки листов не должны висеть. Их прикручивают к металлическим деталям и покрывают шпаклевкой.

Если края не зафиксировать, шпаклевка быстро отслоится под воздействием вибрации. После завершения обшивки ее облицовывают. К следующей стадии переходят только после окончательного схватывания плиточного клея, штукатурки или другого отделочного материала. На это уходит от одного до нескольких дней.

Картинка с сайта: instrukciyame.ru

Картинка с сайта: instrukciyame.ru

6. Крепление подвесного унитаза

Унитаз крепят на заранее подготовленную фальшстену. Приводим технологию проведения работ.

1. Подгоняют размеры патрубка сливной емкости. Он должен выступать над поверхностью стены на 50 мм.
2. Аналогично поступают с патрубком, который вставляется в канализационный слив.
3. Устанавливают подогнанные по размеру патрубки в предназначенные для них посадочные места.
4. Берут прокладку под унитаз, ее форма напоминает пирамиду. Ставят на установленные ранее шпильки. Их положение определяет высоту подвесной конструкции.
5. Чашу аккуратно надевают на крепежные шпильки. Подводят и вставляют в нее патрубки.
6. Устанавливают на места пластиковые вставки и резиновые прокладки.
7. Ставят и затягивают крепежные гайки. Делают это осторожно, чтобы не повредить керамику. От чрезмерного усилия она может лопнуть.
8. Острым ножом срезают выступающие части прокладки из резины.

7. Монтаж клавиши смыва

Монтаж завершается установкой клавиши смыва, одной или двух. Это зависит от модели подвесного оборудования. Различают пневматические и механические разновидности. В любом случае проблем с установкой не возникает, поскольку все необходимые для их функционирования узлы и соединения уже выведены на панель.

Для установки механической клавиши используются штифты, пневматику крепят с помощью небольших трубочек. Детали ставят на панель, соединяют с выведенными узлами. Затем при необходимости проводят регулировки их положения. Иногда обходятся без них.

Картинка с сайта: instrukciyame.ru

8. Проверка качества работы

На этой стадии проверяют прочность соединений и их неподвижность. Затем в бачок наливают воду и производят спуск. Необходимо уделить внимание силе напора. Если она недостаточна, систему придется регулировать. Протечек быть не должно. Они появляются при неровном расположении уплотнителей на стыках. Их нужно поправить, отключив подачу воды и разобрав систему.

При плохом сливе причину следует искать в недостаточно большом наклоне отводящей трубы, подключенной к канализационному стояку. Возможно, дело в слишком сложной траектории. Чем больше углов, тем больше препятствий потоку. Чтобы исправить ошибку, нужно поднять слив на несколько сантиметров либо сгладить углы переходниками. Вместо одного переходника на 90 градусов ставят два по 45.

Источник

Пошаговая установка инсталляции Jacob Delafon

Для просмотра онлайн кликните на видео ⤵

Монтаж инсталляции Jacob Delafon Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Установка инсталляции для унитаза JACOB DELAFON Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Проблемные инсталляции Jacob Delafon E29025-NF и E5504-NF. НЕ ПОКУПАТЬ! Отзыв монтажника. Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

УСТАНОВКА УНИТАЗА своими руками / МОНТАЖ инсталляции Cersanit / ИНСТРУКЦИЯ Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Наглядная видео инструкция по установке системы инсталляции Подробнее

Инсталляция для унитаза. Как правильно установить своими руками Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Установка инсталляции для унитаза Jacob Delafon Подробнее

Основные ошибки при установке инсталляции. Установка от А до Я. Подробнее

Установка инсталляции. Пошаговая инструкция. Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Установка унитаза на инсталляцию Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Монтаж инсталяции по шагам на любую глубину без использования заводских крепежей Подробнее

Установка кнопки для слива. Особенности монтажа и подробное описание установки Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Как установить подвесной унитаз. Монтаж, установка инсталляции для унитаза своими руками Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Установка унитаза на инсталляцию, со скрытым креплением Подробнее

МонТаж Инсталляции и Установка ПодвеСного Унитаза Подробнее

Грамотная установка инсталляции под унитаз. Поэтапное видео Подробнее

Установка и застройка инсталляции подвесного туалета. Ошибки мастеров. Подробнее

Картинка с сайта: instruk.detektorpoligraf.ru

Установка инсталляции Cersanit Leon Подробнее

Монтаж Инсталляции Нестандартным Способом Подробнее

Источник

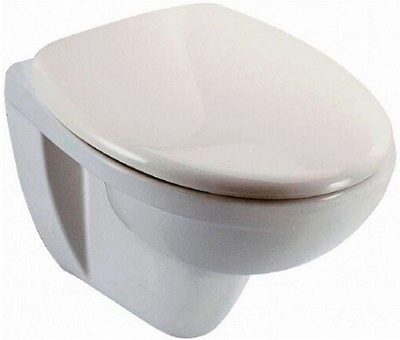

Подвесные унитазы Jacob Delafon

Картинка с сайта: instruk.detektorpoligraf.ru

1. Особенности

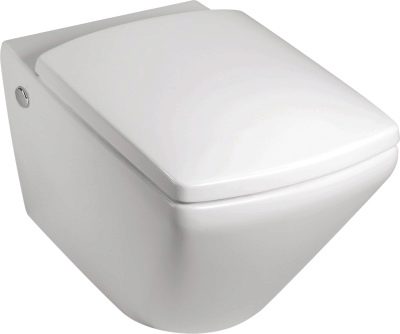

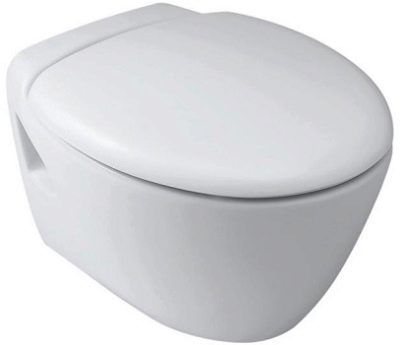

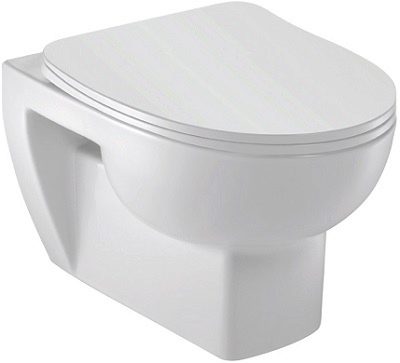

2. Обзор моделей
   • Patio
   • Presquile
   • Odeon Up
   • Escale
3. Правила установки

В дизайне современных интерьеров много внимания уделяется увеличению количества свободного места в помещении, а также его более рациональному использованию. Красивым и лаконичным решением этой задачи для туалетных комнат является одно из последних сантехнических новшеств – подвесной унитаз.

Особенности

Выбор унитаза подвесной конструкции французской фирмы Jacob Delafon открывает возможности по-новому посмотреть на туалетную комнату как с бытовой, так и с эстетической точки зрения. При использовании подвесной конструкции на передний план выводятся только туалетная чаша и кнопка слива, все сантехнические коммуникации и бачок скрываются в стене или специальной нише.

Для декора используют керамическую плитку или другой отделочный материал. Такой вариант помогает дополнительно снизить шум при сливе воды и наполнении бачка, который изготавливается из специального пластика, облегчающего вес конструкции.

Бачок изолируется при помощи стиропола –пористого материала, благодаря которому не образуется конденсат.

Благодаря подвесной конструкции освобождается пространство под унитазом, и значительно упрощается уборка помещения. Становится более доступной установка системы теплого пола. Благодаря прочности используемых материалов максимальная допустимая нагрузка на унитаз достигает 400 кг. По методу монтажа инсталляции могут быть блочными либо рамными. Блочная инсталляция крепится анкерными болтами на прочную стену, способную выдержать вес конструкции.

Этот вариант считается более простым в установке. Рамная инсталляция монтируется в пол. Такую инсталляцию используют при отсутствии подходящей стены. К особенностям рамной конструкции можно отнести корректировку высоты подвесного унитаза в пределах 20 см при помощи регулируемых ножек.

Обзор моделей

Есть ряд интересных моделей.

Patio

Материалом для унитаза Patio служит экологически безопасный фарфор, не подверженный механическим повреждениям, а также не впитывающий запахи и влагу. Направленный каскадный поток полностью смывает загрязнения с глазурованной поверхности, вода при этом не разбрызгивается. Отсутствие ободка помогает сделать очистку чаши более простой. Белоснежное сиденье с крышкой выполнено из термодюра. Крепление сиденья осуществляется при помощи хромированной фурнитуры из нержавеющей стали, устойчивой к коррозии.

Картинка с сайта: instruk.detektorpoligraf.ru

Presquile

Модель Presquile, в дизайне которой классика перекликается со стилем хай-тек, функциональна и изящна. В качестве материала для крышки-сиденья был выбран композитный пластик термодюр, а для креплений – нержавеющая сталь. Термодюр обладает повышенной износостойкостью и приятной на ощупь теплой поверхностью. Крышка-сиденье быстро снимается и легко чистится.

Картинка с сайта: instruk.detektorpoligraf.ru

Odeon Up

Унитаз Odeon Up произведен на современном оборудовании по традиционной технологии изготовления фарфора, что обуславливает высокое качество и надежность изделия. Система «антивсплеск» предотвращает образование брызг.

Каскадный слив эффективно смывает все загрязнения, способствуя сокращению расхода воды.

Картинка с сайта: instruk.detektorpoligraf.ru

Escale

Escale – белоснежный унитаз в стиле хай-тек. Дизайн этой модели, имеющей прямоугольную форму со смягченными углами, характеризуется четкой геометрией. Унитаз изготовлен из устойчивого к внешним воздействиям и легко моющегося глазурованного фарфора. Форма воронки чаши не позволяет воде разбрызгиваться при сливе. Унитаз укомплектован высокопрочной крышкой-сиденьем с микролифтом. Металлические шарниры, использованные как крепления, устойчивы к коррозии.

Картинка с сайта: instruk.detektorpoligraf.ru

Правила установки

Перед выбором определенной модели подвесного унитаза для соответствия инсталляции габаритам короба необходимо замерить поверхности в зоне установки. Рама для инсталляции должна быть выровнена по высоте. Для этого нужно измерить расстояние между полом и отметкой на трубе каркаса. Дополнительно ориентироваться можно по чаше унитаза: она должна располагаться на высоте примерно 40 см над полом. Инсталляция по всей своей площади устанавливается на одинаковом расстоянии от стены.

Крепить раму можно к бетонной или кирпичной стене, а также к стене из газобетонных блоков. Установка на перегородку из гипсокартона невозможна, так как этот материал не выдержит вес керамики. Для наполнения бачка холодной водой используется гофрированная труба из нержавеющей стали. Гибкий резиновый шланг не подходит из-за ограниченного срока службы. Должен быть установлен вентиль для отключения подачи воды в бачок.

Для подключения сливного отверстия бачка к канализационной системе рекомендуется жесткая полиэтиленовая труба.

Для проверки правильной работы всех систем и герметичности соединений унитаз временно устанавливается на конструкцию и подключается к коммуникациям. Производится несколько сливов полного и наполовину набранного бачка. После этого унитаз нужно снова снять. Крепежные шпильки для унитаза монтируются до обшивки и облицовки плиткой во избежание сверления наугад. Только когда шпильки вкручены, рама обшивается гипсокартоном.

Рекомендуется использование влагостойкого гипсокартона. Потом образовавшуюся поверхность можно облицевать плиткой, оштукатурить, покрасить. После обшивки на инсталляцию к шпилькам монтируется унитаз. Для снижения технического шума на шпильки надеваются резиновые кольца, либо наносится звуконепроницаемый материал. Кнопку слива обычно располагают посередине передней панели бачка унитаза. Она легко демонтируется в случае необходимости ремонта бачка.

Источник

Простая и понятная инструкция по установке подвесного унитаза

Картинка с сайта: instruk.detektorpoligraf.ru

Автор проекта: Дарья Созыкина. Фото: Илья Коваль

Навесные конструкции постепенно вытесняют из санузлов свои напольные аналоги. Объясняется это просто. Они удобны, просты в уходе и выглядят привлекательно. Установить оборудование можно самостоятельно. Все необходимые детали входят в комплект. Чтобы не допустить ошибку и правильно выполнить работы, нужно следовать инструкции. Разберемся, как установить подвесной унитаз своими руками.

Все о монтаже подвесного унитаза

Особенности подвесных унитазов

Система представляет собой чашу и плоский сливной бачок. Его объем не меньше, чем у обычного. Он имеет небольшую толщину, но занимает значительную площадь. Основные элементы в большинстве случаев не соприкасаются с полом и держатся на металлических стойках. В этом основное отличие от напольного аналога, который опирается на пол.

Вертикальную часть скрывают за фальшстеной. Как правило, это алюминиевый каркас, обшитый листами гипсокартона. Он легко удерживает вес плитки и массивных полок. Кнопку спуска устанавливают на перегородку. Подключение к канализации проводится при помощи стандартных труб. Высота расположения чаши обеспечивает нормальный слив в типовой квартире и в загородном доме.

Виды встраиваемых систем

• Блочные — бачок устанавливается на стену, а чаша ставится на перекрытие. Основанием служит несущая стена либо прочная усиленная перегородка. В ней оборудуют нишу либо крепят оборудование на поверхность. Затем вертикальную часть конструкции закрывают экраном. Стандартные блоки имеют ширину 0,44-0,53 м, высоту 0,45-1,1 см и глубину 0,12-0,2 см. Такая схема применяется редко, так как основа не всегда соответствует техническим требованиям по прочности.
• Плоская металлическая рама — к ней крепятся вертикальные и горизонтальные элементы. Ее низ фиксируется на полу, верх — на стене. Средняя ширина составляет 0,3 — 0,5 м, высота — 1-1,4 м, глубина — 0,12-0.31 м. Существуют угловые рамные модели, которые монтируются на два перпендикулярных соединяющихся основания.

Правила расположения

Нормы и правила установки навесного унитаза распространяются не только на городские квартиры, но и на загородные дома, являющиеся объектами ИЖС. Действующие ГОСТы и СНиПы вводят ряд требований и ограничений.

• Сантехприбор должен находиться рядом с канализационным стояком. Чем дальше он стоит, тем длиннее горизонтальный участок отводной трубы, и тем хуже по нему стекает вода. Чтобы она не задерживалась внутри, уклон горизонтальной части должен составлять от 2 до 3 см на погонный метр.
• Верхний край располагают на высоте более 0,4 м от уровня пола с учетом чистовой отделки.
• Расстояние от центра сиденья до боковой стены, мойки, биде и ванны берут не менее 0,38 м. Желательно, чтобы оно было больше. Рекомендованное значение — 0,45 м. От переднего края до двери должно быть не менее 0,53 м.

Картинка с сайта: instruk.detektorpoligraf.ru

Преимущества и недостатки

Плюсы

• Компактность — сливной бачок уже обычного на несколько сантиметров. В типовых городских квартирах это отличие очень существенно.
• Надежность и долговечность — несущая способность креплений и стоек рассчитана с большим запасом.
• Простота в уходе — во время уборки не нужно протирать труднодоступные места. Все узлы спрятаны за экраном.
• Слив происходит без шума, так как впускной клапан располагается за отделанной перегородкой. Кроме того, сзади на нее можно уложить слой звукоизоляции.

Картинка с сайта: instruk.detektorpoligraf.ru

Минусы

• К коммуникациям сложнее подобраться для их ремонта. Они скрыты за съемной перегородкой. Следует заметить, что заделывать их полностью запрещено. К ним всегда должен быть обеспечен доступ на случай аварии.
• Блок можно повесить только на надежное основание. Для каркаса оно не требуется.
• Чтобы использовать вместительный бак, иногда приходится расширять отведенное под него пространство. Его объем зависит от ширины гораздо больше, чем от других параметров.

Как правильно установить подвесной унитаз

Самостоятельно устанавливать сантехнику не так уж сложно, если точно соблюдать инструкции. Разберем процесс на примере рамной модели. Мы разделили процесс на этапы и предлагаем их подробное описание.

1. Необходимое оборудование и инструменты

Начинают работы с проверки комплектации. Иногда бывает так, что она не полная. Если это выяснится в ходе монтажа, придется немедленно отправиться в магазин. Поэтому лучше все проверить и купить заранее. Приводим перечень комплектующих.

Что входит в комплект

• Металлические опоры.
• Плоский бачок.
• Клапан впуска.
• Фитинги.
• Кронштейны, саморезы, винты, другие крепежные приспособления.
• Кнопки, клавиши или более сложные устройства, позволяющие производить управление оборудованием.
• Сливной патрубок.
• Колено смыва.
• Пробки для входа в канализационный стояк. Если их нет в комплекте, отверстие затыкают старыми тряпками. Если этого не сделать, в квартире появится сильный запах. Лучше заготовить ветошь заранее. Также используются специальные пластиковые пробки для вводов ХВО и ГВО, защищающие их от попадания мусора.
• Эластичная прокладка под сантехприбор. Она нужна для того, чтобы гасить звуковые вибрации, передающиеся на перекрытие и распространяющиеся по всему дому.
• Патрубки для подсоединения к водопроводному стояку. Сантехнику подключают не только к холодной, но и к горячей воде.
• Чаша с элементами крепления. Иногда они продаются отдельно.

Понадобится силиконовый герметик — им заделывают стыки. Чтобы загерметизировать резьбовые соединения изнутри, их обматывают ФУМ-лентой.

Картинка с сайта: instruk.detektorpoligraf.ru

Необходимые инструменты

• Строительный уровень.
• Рулетка, линейка, карандаш.
• Гаечные ключи.
• Пассатижи.
• Молоток.
• Электрическая дрель и набор сверл по бетону.
• Отвертки или шуруповерт.
• Болгарка или ножовка по металлу.
• Столярный нож.

После того как все будет подготовлено, можно переходить к следующему этапу.

2. Разметка

Перед тем как своими руками установить инсталляцию для унитаза, еще раз проверяют, выполнены ли требования строительных нормативов. После этого приступают к разметке.

1. Сначала чертят вертикальную линию, обозначающую расположение центра рамы. Если планируется два сантехприбора, проводят две линии с учетом требований технических нормативов. От центральной оси корпуса до стены, края биде или другого оборудования должно быть не менее 38 см. Оптимальное расстояние — от 50 см. Эта величина берется с учетом отделки. От опор до стен должно быть не менее 15 мм.
2. Определяют положение кнопок. Их размещают не ниже 1 м от отделанного пола. Необходимо подготовить отверстия в панели, закрывающей горизонтальную часть.
3. Отмечают контур бачка и положение опор.
4. Следует также учитывать, на какой высоте устанавливается инсталляция. Расстояние от края до финишной отделки пола должно быть не менее 40 см.

Картинка с сайта: instruk.detektorpoligraf.ru

3. Установка каркаса

На вертикальной и горизонтальной поверхностях согласно разметке проделывают отверстия под дюбели. В них вкручивают регулируемые болты с гайками из комплекта. Раму выставляют с помощью строительного уровня. Высоту регулируют винтовыми ножками, глубину — стеновыми винтами. Все соединения следует зафиксировать. Иначе под воздействием вибрации они ослабнут или придут в негодность. Это приведет к падению рамы, бачка и повреждению всей конструкции.

Ставят шпильки, которые идут в комплекте. При закреплении чаши можно использовать покупные шпильки, но их прочность следует брать с запасом. Консоль дает на основание большую нагрузку. В комплект могут входить удлиненные шпильки, которые проходят сквозь раму и закрепляются на стене.

4. Подводка коммуникаций

Вода к бачку поступает из труб ХВО. Если унитаз с функцией биде, подключают еще и горячую воду. Если шланги не входят в комплект, для подводки используют стандартную арматуру, как для обычной сантехники. Гибкие шланги не надежны. Лучше использовать изделия из металлопластика. Подключение делают сверху либо сбоку.

Коммуникации проводят в скрытых каналах или коробах. Штробить железобетонные плиты запрещено. Согласно действующим постановлениям, запрещаются работы, при которых ухудшается несущая способность стен и пола, поэтому ограничение может распространяться еще и на кирпичные и монолитные конструкции. Прокладку допускается вести в слое штукатурки либо в другом покрытии, не влияющим на прочность здания.

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Для подсоединения к канализационному стояку нужно подготовить пластиковую либо чугунную трубу диаметром от 10 см. Ее дальний конец промазывают герметиком, подсоединяют ко входу в стояк и фиксируют хомутом, затягивающимся при помощи винта. Другую часть хомутом пристегивают к раме. Эта часть имеет Г-образную форму. Сантехнический прибор подключается к ее горизонтальному верху.

При большом удалении от стояка слив придется приподнять, чтобы вода внутри не застаивалась. Уклон должен быть 2-3 см на 1 п. м. Рукав прячут в съемный короб или канал в перекрытии. В последнем случае делают стяжку, оставляя свободное пространство в углу. При значительном уклоне она окажется слишком массивной и высокой.

В типовых квартирах такой прием удается использовать не всегда. Лучше просчитать все нюансы перед началом работ. При монтаже инсталляции унитаза установочные размеры должны быть известны заранее. Это позволит сэкономить время и не допустить ошибку. Когда все силовые элементы смонтированы, а трубы подключены, систему еще раз проверяют и закрывают фальш-панелью.

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

5. Установка перегородки из ГКЛ

Ее вырезают из листа ГКЛ по ширине ниши, после чего проделывают в нем отверстия под шпильки, слив, подающий воду в чашу, и отвод. При обустройстве унитаза-биде потребуется высверлить отверстия под кран, подающий холодную и горячую воду. Если кнопки располагаются спереди, ниша для них делается на высоте более 1 м от уровня чистового покрытия пола.

Используют гипсокартон с зеленым окрасом — он легко переносит воздействие влаги. Им обшивают каркас из алюминиевого профиля. Его направляющие крепят на дюбеля к полу, стенам и потолку, затем соединяют их ребрами жесткости. Их количество зависит от массы стенового покрытия и толщины профиля. Стыки листов не должны висеть. Их прикручивают к металлическим деталям и покрывают шпаклевкой.

Если края не зафиксировать, шпаклевка быстро отслоится под воздействием вибрации. После завершения обшивки ее облицовывают. К следующей стадии переходят только после окончательного схватывания плиточного клея, штукатурки или другого отделочного материала. На это уходит от одного до нескольких дней.

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

6. Крепление подвесного унитаза

Унитаз крепят на заранее подготовленную фальшстену. Приводим технологию проведения работ.

1. Подгоняют размеры патрубка сливной емкости. Он должен выступать над поверхностью стены на 50 мм.
2. Аналогично поступают с патрубком, который вставляется в канализационный слив.
3. Устанавливают подогнанные по размеру патрубки в предназначенные для них посадочные места.
4. Берут прокладку под унитаз, ее форма напоминает пирамиду. Ставят на установленные ранее шпильки. Их положение определяет высоту подвесной конструкции.
5. Чашу аккуратно надевают на крепежные шпильки. Подводят и вставляют в нее патрубки.
6. Устанавливают на места пластиковые вставки и резиновые прокладки.
7. Ставят и затягивают крепежные гайки. Делают это осторожно, чтобы не повредить керамику. От чрезмерного усилия она может лопнуть.
8. Острым ножом срезают выступающие части прокладки из резины.

7. Монтаж клавиши смыва

Монтаж завершается установкой клавиши смыва, одной или двух. Это зависит от модели подвесного оборудования. Различают пневматические и механические разновидности. В любом случае проблем с установкой не возникает, поскольку все необходимые для их функционирования узлы и соединения уже выведены на панель.

Для установки механической клавиши используются штифты, пневматику крепят с помощью небольших трубочек. Детали ставят на панель, соединяют с выведенными узлами. Затем при необходимости проводят регулировки их положения. Иногда обходятся без них.

Картинка с сайта: instruk.detektorpoligraf.ru

8. Проверка качества работы

На этой стадии проверяют прочность соединений и их неподвижность. Затем в бачок наливают воду и производят спуск. Необходимо уделить внимание силе напора. Если она недостаточна, систему придется регулировать. Протечек быть не должно. Они появляются при неровном расположении уплотнителей на стыках. Их нужно поправить, отключив подачу воды и разобрав систему.

При плохом сливе причину следует искать в недостаточно большом наклоне отводящей трубы, подключенной к канализационному стояку. Возможно, дело в слишком сложной траектории. Чем больше углов, тем больше препятствий потоку. Чтобы исправить ошибку, нужно поднять слив на несколько сантиметров либо сгладить углы переходниками. Вместо одного переходника на 90 градусов ставят два по 45.

Источник

Как подключить унитаз Jacob Delafon Presquile к инсталляции Geberit?

Нужен совет по монтажу.

Имеется:
1) инсталляция
2) унитаз

Пытался смонтировать указанный унитаз на инсталляцию.
Не получилось.
Сорвал резьбу на крепёжном элементе. (См.рисунок)

Подскажите, что теперь делать?
Существуют ли какие-то альтернативные крепежи?

А то делафоновский сделан из пластика, и это унитаз за 15 тыщ! Просто слов нет.

А иде инструкция-то? По установке? Чёт не нашёл я её?

Можно рассверлить дыру с резьбой в крепёжном элементе чуть больше и нарезать новую резьбу, фиксатором использовать винт с соответствующей резбой.
Альтернативного крепежа не встречал. Только колхозить.

myai , заменить металлическими гайками и пластиковыми подкладками.
Или. выкрутить немного шпильку и поверх этого черного крепежа просто навернуть гайку.

zvezdopad написал :
А иде инструкция-то? По установке? Чёт не нашёл я её?

Да, на сайте по ссылке фигня какая-то лежит.
Вот отсканировал с упаковки от крепежа:

Артикул этого чудо крепежа e5534-cp

BV написал :
заменить металлическими гайками и пластиковыми подкладками.
Или. выкрутить немного шпильку и поверх этого черного крепежа просто навернуть гайку.

Боюсь, что ни первый, ни второй вариант не подойдут — операционное окошко не позволит этого (хотя, гайка возможно и влезет, но вот затянуть её. ). Доступен лишь штатный метод, а значит придётся пересверливать отверстие в крпёжном элементе и нарезать новую, на один шаг большую резьбу и использовать другой фиксатор. Или попробовать поправить существующую резьбу метчиком.

Впрочем, возможен ещё вариант — подбирать-изготавливать аналогичный крепёжный элемент из любого материала.

Посмотрел конструкцию — действительно гайки не прокатят — крепеж скрытый.
Я бы вот что сделал.
Купил бы латунный анкер, если его метрическая резьба подходит к резьбе вворачивающегося фиксатора.
Отрезал часть с резьбой.
И вклеил на . ээээ на что-то типа поксипола, предварительно рассверлив резьбу и зашероховатив отверстие внутри.

Вариант — навернуть на шпильку, нагреть, и вплавить в предварительно подготовленное отверстие. Но что за пластик — не понятно. Скорее всего углепластик. надо «пощупать» предварительно — можно ли вплавить.
Можно отрезать не самый конец, а там, где уже начинаются прорези — тогда при заворачивании эта «резьба» еще и самофиксируется в отверстии.

Ну и последний вариант купить шестигранную длинную гайку-соединитель, которая наденется на крепеж торчащий из стены. Что внутри резьба — не важно. или так налезет, или рассверлить.
Сбоку сверлить отверстие и нарезать резьбу. Приклеить пластиковые прокладки, чтоб керамика не треснула.

Ну и еще. Есть ограничители глубины на сверла, кажется КWB.
Не знаю есть-ли с таким внутренним диаметром, но принцип тот же.

Еще — может подойти часть от самого мелкого плашкодержателя.

Источник

Установка инсталляции унитаза Jacob Delafon

С выездом на территорию заказчика в Москве и области

Прозрачная стоимость
Наши цены на сайте не только «от». но и «ДО»!

Мастера с опытом от 10 лет
Граждане РФ с необходимыми дипломами и сертификатами

Гарантия качества
Договор с официальной гарантией на услуги до 3 лет

Срочный выезд
От 30 минут до 2 часов по Москве и Московской области

Схема работы

Оформите заказ на сайте или по телефону Шаг 1

Наши специалисты выполняют работу Шаг 2

Вы принимаете и оплачиваете работу Шаг 3

Вопросы и ответы

Фотогалерея

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Компания «Сантехник Центр» оказывает услуги по установке инсталляции унитаза в Москве и в ближайших городах Подмосковья. На нашем сайте через форму обратной связи или по телефону Вы можете круглосуточно заказать установку унитаза, мы устанавливаем унитазы российских и иностранных производителей (в том числе итальянских) быстро и качественно.

Унитаз в современной жизни – это то, без чего невозможно представить ни одно место, в котором человек проводит своей время. Офисы, кафе, рестораны, магазины и, конечно же, дома – это все те места, где в любом случае размещается уборная комната, в которой обязательно стоит унитаз. Установка инсталляции унитаза должна быть качественной, чтобы избежать поломок. Мы предлагаем услуги специалистов, которые качественно и надежно проведут все работы, связанные с ремонтом унитазов и установкой инсталляции. Современные унитазы – это сложные сантехнические устройства, которые нуждаются в профессиональном ремонте. А большая часть проблем возникают в сливном механизмах бачков унитазов. В основном это: выход из строя клапанов подачи воды, сливного механизма, а также поломка кнопок унитаза. Особенно это касается подвесных унитазов с инсталляцией.

Исключение из правил – это образование течи в местах подсоединения унитаза к канализации или водопроводу.

Стоимость работ вас приятно удивит, так как мы понимаем, что с постоянно растущими ценами сегодня очень сложно позволить себе высокое качество услуг. Мы работаем на совесть, прекрасно понимая, что каждое дело должен делать мастер. Наша команда специалистов владеет хорошим опытом работы с сантехникой. При установке унитаза цену, качество и надежность мы максимально стараемся соединить воедино и предоставить лучшие услуги.

Мы проводим свои работы в доме, квартире и офисе. Важным преимуществом нашей компании является то, что мы работаем в удобное для вас время, у нас нет выходных и праздников. Мы предлагаем только оптимальные цены. Свою работу мы привыкли исполнять качественно и надежно, максимально без шума и мусора. Мы работаем по всем сантехническим нормам и даем гарантии на наши услуги!

Если вам необходим мастер, вы уже оказались на правильном сайте, так как с помощью нашего ресурса вы сможете оставить онлайн-заявку согласно окошку, размещенному на страничке, или с помощью диалогового окна, где оператор примет ваш заказ. Кроме того, вы можете позвонить на нашу линию, и сотрудники оформят заявку и уточнят все необходимые нюансы. Обращайтесь к нам, и вы не пожалеете. Мы делаем то, что хорошо умеем!

Источник
