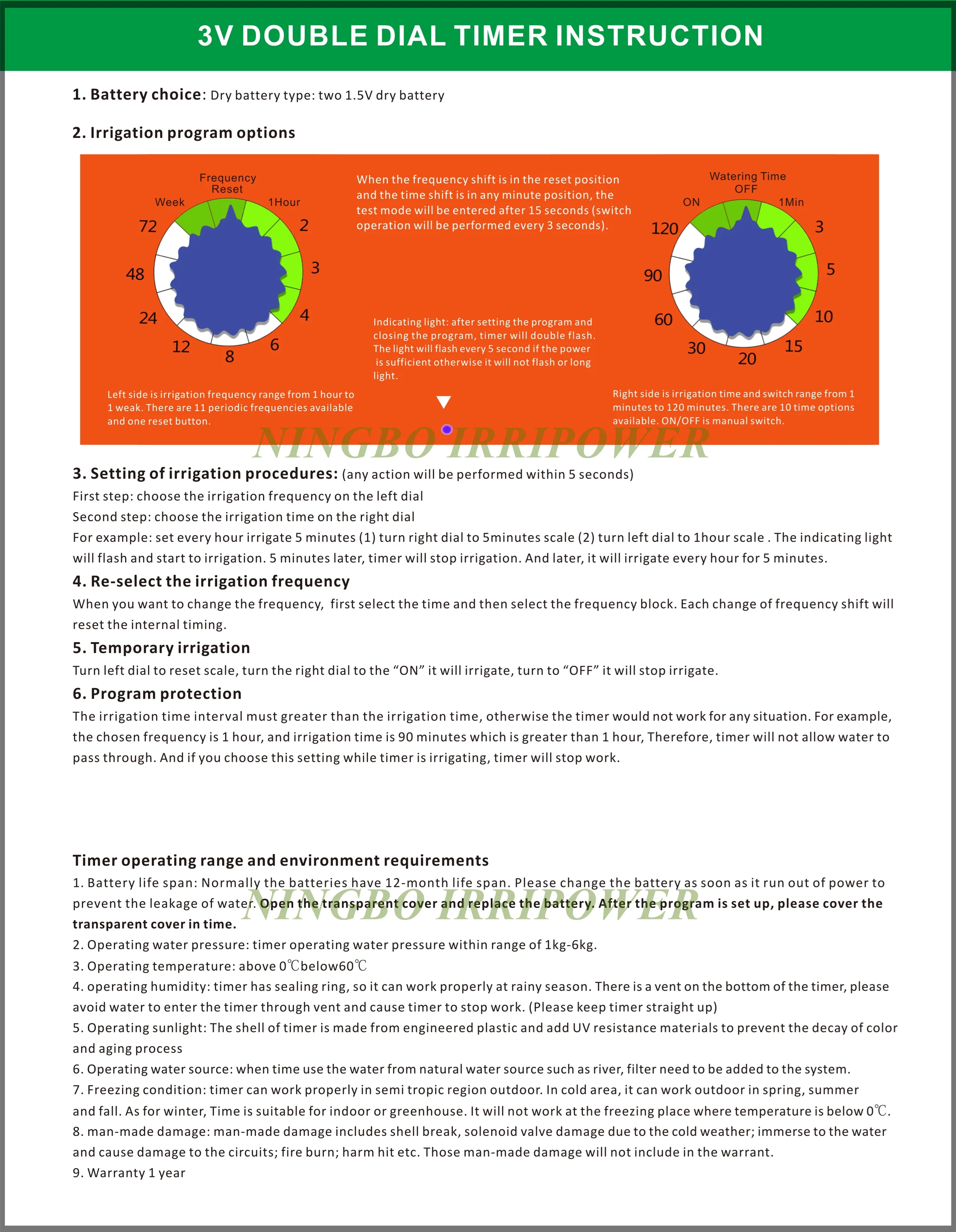

Инструкция 3v double dial timer

Обязательно ли нужен?

Таймер помогает облегчить труд дачников и сократить время на полив растений. Он очень важен для больших площадей посадки, так как может равномерно распределить влагу на все культуры. Также он полностью исключает необходимость полива земли из обычного крана или ведер.

Таймер полива стоит приобрести, если нужны функции:

1.

   Картинка с сайта: instruka.ru

   Контроль над системой полива.

2. Пуск и остановка воды по заданному графику.
3. Равномерный полив по нескольким линиям.
4. Самостоятельное включение и определение влажности почвы для расчета необходимой влаги. Во время дождя прибор автоматически отключается.

Конечно же, можно обойтись и без таймера. К примеру, если посадки небольшие, или растения не требуют постоянного хорошего полива.

Однако, при использовании неавтоматических систем, приходится каждые 2-3 часа включать и выключать их, следить за работой. В этом случае отлично поможет таймер, так как его не нужно постоянно контролировать, он настраивается всего раз и больше не меняет свои параметры.

К преимуществам использования таймера относят:

• экономия и рациональное использование воды;
• полив осуществляется точно в установленное время;
• устройства настраиваются быстро и интуитивно понятно;
• можно настроить полив отдельно для каждого растения;
• можно применять как на поле, так и в теплице;
• своевременный полив улучшает выживаемость растений и способствует богатому урожаю.

Устройство и принцип работы

Таймер для полива работает благодаря запорному клапану. Сам прибор должен быть подключен к источнику водоснабжения, это могут быть как стационарные цистерны, так и система центрального водопровода. Таким образом, с одной стороны таймер присоединяется к источнику воды, а с другой – к шлангу полива.

Когда выбранная программа срабатывает, клапан открывается, и начинается полив. Как только заданный цикл подходит к концу, клапан автоматически закрывается. Система никогда не дает сбоев, благодаря чему повсеместно используется дачниками.

Виды и варианты на рынке

На рынке есть большой выбор таймеров для капельного полива. Рассмотрим несколько моделей из Яндекс Маркета.

С механическим дисплеем

Прибор работает благодаря пружине, которая приводит в действие клапан. Отлично подойдет для маленьких участков.

Данный вид относят к бюджетному сегменту. Они надежны, обладают низкой стоимостью и для работы не нуждаются в постоянном источнике питания, удобны в применении. Приборы включаются и выключаются самостоятельно, что позволяет не отвлекаться на полив. А механическое управление повышает срок эксплуатации таймера.

Главный минус механических таймеров – необходимость самостоятельного включения устройства. Еще один недостаток — их нужно укрывать от прямых солнечных лучей и от дождя, чтобы продлить срок службы.

Green Helper GA-319N

Данный прибор имеет механическое управление, диаметр подключения составляет 19 мм. Это значит, что он будет работать со шлангами соответствующего диаметра.

Максимальное время полива – 120 минут, можно настроить собственную частоту полива от 1 до 72 часов. Возможен еженедельный повтор. Поддерживает давление до 6 атм. Работает от батареек.

Пользователи отмечают простоту использования и надежность данного таймера. Примерная стоимость – 1300 руб.

Картинка с сайта: instruka.ru

FISKARS 1054792

Таймер имеет механическое управление и оснащен полезными функциями. Среди них:

• автоматическое включение и выключение воды в соответствии с выбранной программой;
• автоматическая блокировка клапана при низком заряде батареи
• широкий дисплей с удобным выбором программ
• кнопка мгновенного полива.

Сделан из стали, полиамида и пластика. Производители отмечают простоту и удобство прибора. Примерная стоимость – 4900 руб.

Картинка с сайта: instruka.ru

С электронным дисплеем

Удобный вариант для крупных участков – полей, дач или отдаленных территорий. Он имеет большой список регулировок, вплоть до выставления времени полива для каждой отдельной культуры. Может иметь один из 2 вариантов управления:

1. Ручное. Устройство можно настраивать на 7 дней с максимальной длительностью полива в 2 часа. Оно обладает следующими преимуществами: низкая стоимость, полная автоматизация, простая настройка. Главный недостаток – невозможность подключения к прибору дополнительных датчиков влажности. Это может привести к большему расходу воды.
2. Полностью программное. Приборы такого типа можно настраивать не только по времени, но и по множеству других параметров. Аппарат может включать до 16 различных программ. Среди них есть даже определение влажности почвы и интенсивности солнечного света. К устройству можно дополнительно подключить датчики дождя и уровня воды в баке. Прибор имеет несколько минусов – это высокая цена и сложная настройка.

DEKO DKIT01

Таймер для полива с электронным управлением, полупрозрачный, имеет герметичную прокладку. Может настраиваться в двух позициях: настройка интервала полива и длительности. Можно выбрать любой диапазон времени от 1 минуты о 2-х часов и от 1 часа до 7 дней по интервалу полива.

Присоединяется к шлангам 13 мм, присоединение к крану – 25 мм. Работает от батареек. Пользователи отмечают надежность и четкую работу прибора. Примерная стоимость – 1500 руб.

Картинка с сайта: instruka.ru

Green Helper GA-328-2

Наиболее усовершенствованная модель таймера с двухканальным входом. Данная модель предусматривает установку времени до секунд. Рабочее давление — от 1 до 8 атм; полив может настраиваться частотой от 30 секунд до 1 дня, максимальное время полива – 360 минут.

Прибор имеет возможность для подключения датчиков дождя и влажности почвы. Управление как электронное, так и механическое. Примерная стоимость – 2400 руб.

Картинка с сайта: instruka.ru

Рейтинг таймеров для капельного полива представлен в этой статье.

Инструкция по применению

Для правильной работы прибора важно придерживаться основных правил его настройки и эксплуатации.

Как вмонтировать в систему?

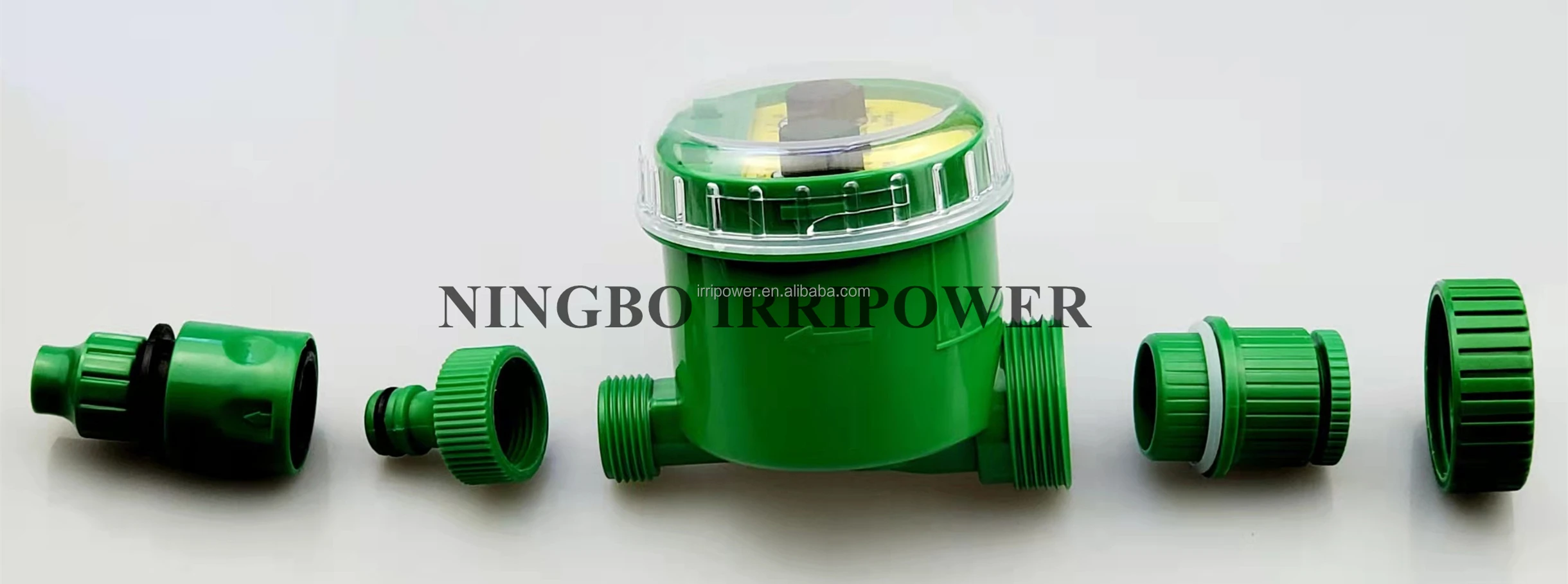

В комплекте с механическими и электронными таймерами идут специальные трубы для подсоединения их к системе и дополнительные шланги. Для зарядки приборов нужны батарейки типа ААА 1,5 В.

Для обеспечения работы системы нужны следующие предметы:

• лента капельного полива,
• бак с водой,
• запорная арматура,
• фильтр,
• переходники и шланги,
• сам таймер для полива.

При подключении таймера к системе важно учитывать направление течения воды, это можно определить по стрелкам на входе и выходе таймера. Если не учитывать этот фактор, таймер не будет работать.

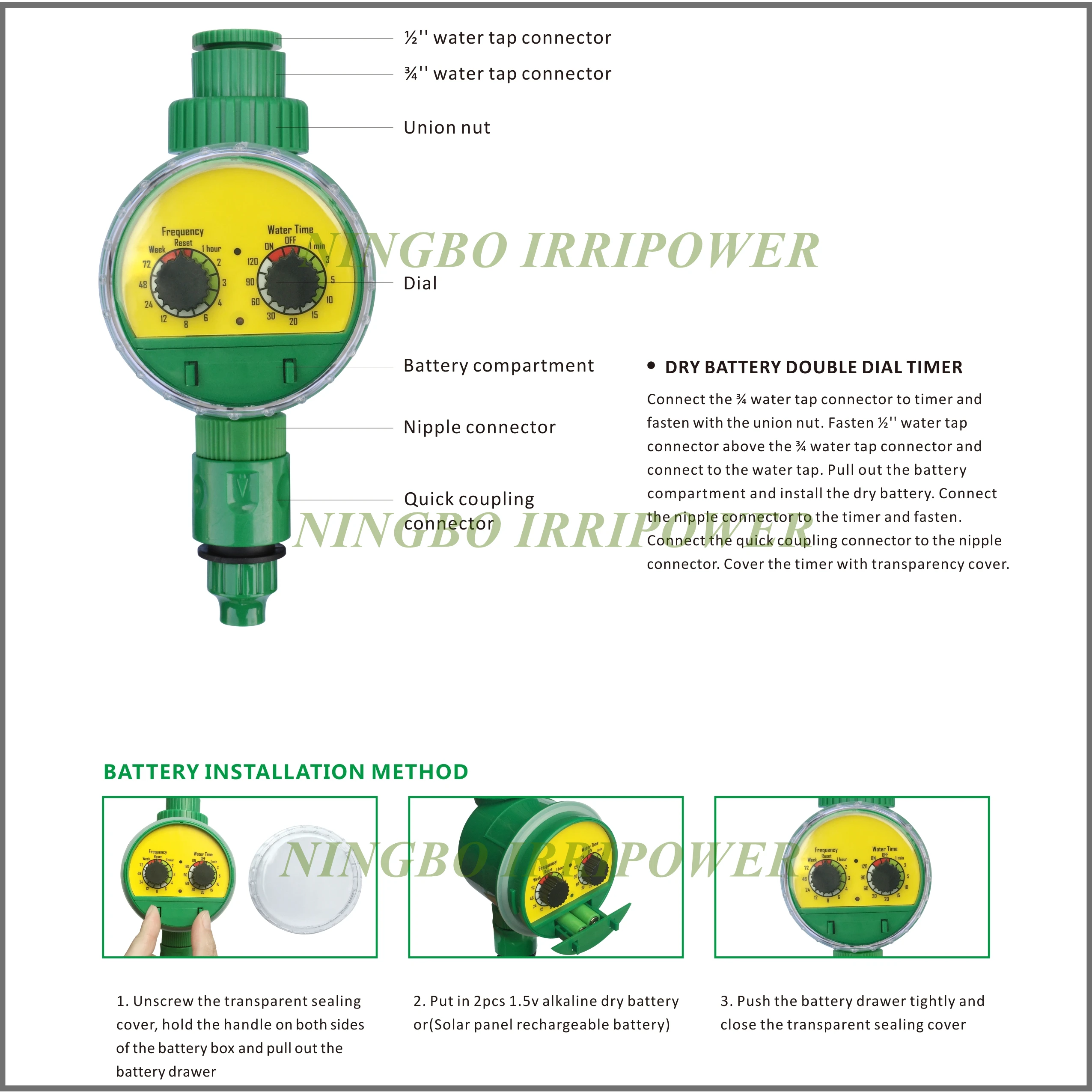

Для подключения таймера для капельного полива необходимо:

• поставить емкость с водой;
• через переходник подключить к ней фильтр;
• также при помощи переходника подключить к фильтру таймер;
• взять адаптер и присоединить к таймеру систему полива;
• после присоединения всей конструкции нужно настроить таймер.

В зависимости от конструкции таймер может подключаться к одноканальной или многоканальной системе орошения:

1.

   Картинка с сайта: instruka.ru

   Одноканальная состоит из одной магистрали, к которой могут подключаться одна или несколько форсунок.

   Данная конструкция простая и прочная, отлично взаимодействует с самотечными коллекторами.

   Благодаря этому вода может разбрызгиваться на большую территорию с равной периодичностью и напором.

2. Многоканальная система нужна для обеспечения водой больших площадей. В ней присутствуют отдельные самостоятельные магистрали, к которым можно подключать системы для капельного орошения и несколько разных таймеров. При этом возможна установка дополнительных насосов для лучшего напора воды.

Как настроить на орошение?

Порядок проведения настройки таймера для капельного полива может отличаться в зависимости от конкретной модели. Так, есть инструкции для механических и электронных моделей.

Начнем с механических устройств:

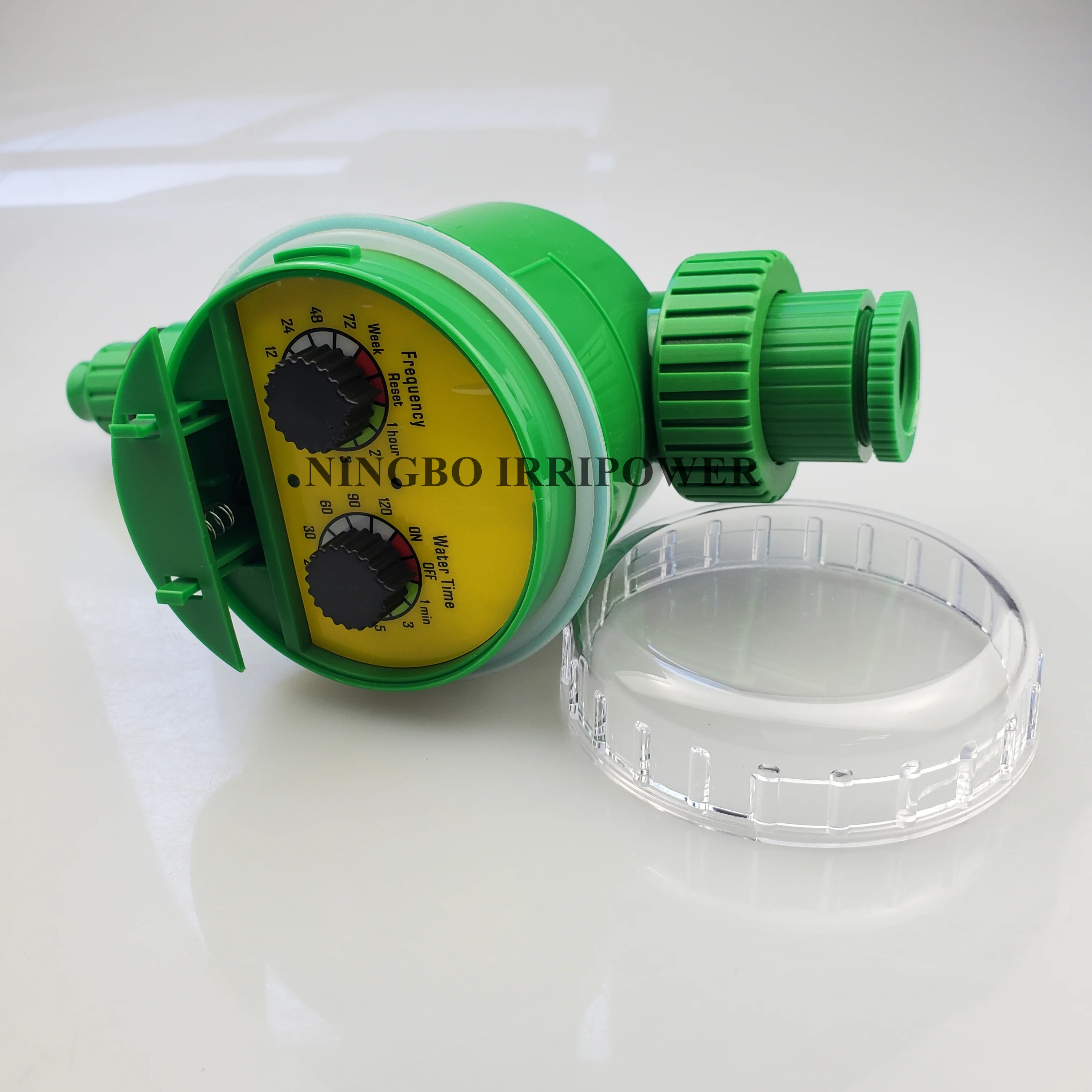

1. Откручиваем пластиковую крышку сверху. Часто она прозрачная и имеет герметичную прокладку. Терять ее нельзя!
2. Тумблер слева регулирует частоту запуска системы. Максимальное время – 72 часа. Выбираем оптимальный вариант для своих нужд.
3. Тумблер справа регулирует длительность полива. Максимальный период – 2 часа. Время также подбирается индивидуально.

Для более точной настройки прибора советуется первый раз полить растения без его помощи. Это нужно для того, чтобы рассчитать приблизительный расход воды и требуемую длительность полива. Дальше уже можно настроить прибор исходя из полученных данных.

Электронное оборудование более совершенное и требует более длительной и точной настройки. Порядок настройки такого таймера:

1. Аккуратно снимаем пластиковую крышку, она держится плотно, но при резких движениях может повредиться.
2. Нажимаем на кнопку Время или Time, после чего появляется окошко. В него нужно ввести дату и время. Для подтверждения ввода нажимаем кнопку Set.
3. Распределяем количество поливов и их продолжительность по дням недели.
4. При желании, можно выбрать одну из предлагаемых программ или создать свою. Для этого нужно нажать кнопку Prog и ввести все данные в поле. Завершаем настройку кнопкой Set.

Подключение и настройка электронного программируемого таймера для полива — в видео:

Использование, обслуживание

Прежде всего, перед началом работы с таймером нужно внимательно ознакомиться с прилагаемой инструкцией. Также есть ряд требований к эксплуатации, которые нужно соблюдать для правильной работы прибора:

1. Если таймер работает не от сети, а от батареек – нужно подбирать качественные и соответствующей мощности. Она, обычно, указывается в описании прибора.
2. Вода, проходящая через таймер, должна быть чистой и пресной. Если в ней будут примеси песка или грунта, могут возникнуть поломки и неисправности системы. Даже при наличии фильтра в приборе, тяжелые частицы будут постепенно накапливаться и блокировать подачу воды.
3. Вода должна быть температурой не выше 40 градусов.
4. Программировать электронные таймеры нужно до монтажа начала работы (до поступления воды в систему).
5. В зимний период таймер обязательно нужно снять, промыть и убрать в чистое сухое место.

Таймер для капельного полива предпочтительнее использовать в теплое время года, так как при холодной температуре вода начинает замерзать и увеличиваться в объемах. Если она останется внутри таймера, прибор может выйти из строя из-за большого давления воды.

В зависимости от различных факторов таймер может перестать работать. Чаще всего, на это влияют 2 причины: в прибор попал грунт, твердые частицы, или вышел из строя внутренний моторчик (пружина).

В обоих случаях нужно аккуратно открыть крышку прибора и осмотреть его:

• если внутри таймера есть песок или камни, но они не нарушили его целостность, стоит просто промыть прибор, при необходимости, можно заменить фильтр;
• если вышел из строя моторчик (пружина), его нужно заменить новым, они продаются и в комплекте с новыми таймерами и по отдельности.

Видео по теме статьи

Сравнение двух таймеров для капельного полива — в видео:

Заключение

Таймер для капельного полива – незаменимая вещь для многих дачников и владельцев сельского хозяйства. Он не только способствует лучшему росту растений, но и экономит время и затраты на их выращивание.

Данные приборы ценятся из-за высокого качества и долговечности, причем это свойство объединяет абсолютно все модели таймеров.

Таймер электронный Evology TGE-2A_RU

Картинка с сайта: instruka.ru

Картинка с сайта: instruka.ru

Картинка с сайта: instruka.ru

Картинка с сайта: instruka.ru

Электронный таймер Evology TGE-2A_RU для вкл./выкл. электрических приборов с розеткой и LCD дисплеем

Электронный таймер Evology TGE-2A_RU используется для управляемого подключения к сети переменного тока различных приборов, для автоматизации освещения, обогрева, орошения и т.п. С помощью компактного LCD дисплея и кнопочной панели управления легко настроить нужный режим эксплуатации устройства. Этот таймер позволяет задать не только время, но и дни, в которые должно работать оборудование.

Для подсветки домашних растений и рассады достаточно всего две программы — одна на включение (утром), одна на выключение (вечером).

Встроенный аккумулятор может работать без подзарядки в течение нескольких часов. Функция «Random» позволяет осуществлять спонтанное включение и выключение прибора с целью имитации присутствия хозяина дома.

Преимущества

• Отлично подходит для включения и выключения фитоламп для рассады в период ее проращивания;
• существенная экономия электроэнергии;
• низкая цена;
• универсальность;
• функция летнего времени;
• несколько режимов работы.

Особенности

• 10 программ ВКЛ/ВЫКЛ (ON/OFF) с шагом 1 минута;
• Выбор РУЧНОЕ ВКЛ/АВТО/РУЧНОЕ ВЫКЛ (MANUAL ON/AUTO/MANUAL OFF);
• Выбор режима 12/24 часа;
• Большой LCD экран с секундами;
• Имеется функция летнего времени;
• Функция «случайно» со случайным сдвигом 10-31 минута от 6.00 вечера до 6:00 утра;
• Имеются 16 сочетаний дней или последовательностей дней.

Источник

Настройка электронного таймера masterclear

ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE

Важно

Не подключайте приборы к таймеру, если ток нагрузки может превысить 16 ампер. Всегда проверяйте, полностью ли вошла вилка подключаемого устройства в розетку таймера. Если нужно почистить таймер, отключите его от сети электропитания переменного тока и протрите сухой ветошью.

ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ ТАЙМЕР ВОЗДЕЙСТВИЮ ВОДЫ ИЛИ ИНЫХ ЖИДКОСТЕЙ.

Запрещается оставлять без надзора подключенные к таймеру нагреватели, утюги или другие подобные устройства.

Изготовитель не рекомендует подключать нагревательные устройства к таймеру.

Краткое введение

1. Вставьте один конец фитнес-трекера в паз на передней части браслета, как показано на иллюстрации.

1. Таймер имеет всего 8 программ включения / выключения. 2. Установки ручного включения/ выключения (MANUAL ON/ MANUAL OFF) производятся просто. 3. Переключаемый 12/ 24 – часовой режим. 4. Функция летнего времени для регионов, где есть переход на летнее время. 5. Функция случайного выбора для установок с включением в случайно выбранный момент времени в интервале 0 – 32 минуты. 6. Таймер может работать со следующими 16 комбинациями дня или блока дней:

Подготовительные операции

1. Подсоедините таймер в розетку сетевого электропитания 220 – 240 В и включите питание.

Встроенный аккумулятор после 100 часов хранения без подключения к электросети будет разряжен. Поэтому перед вводом данных устройство необходимо подключить к электросети для зарядки встроенного аккумулятора на 12 часов. Затем нажатием на красную кнопку «MASTER CLEAR» устанавливают прибор в исходное положение. Для нажатия используют, к примеру, наконечник шариковой ручки. Кнопку «MASTER CLEAR» необходимо нажать также тогда, когда таймер не реагирует на нажатие других кнопок при вводе данных.

3. Теперь в таймер можно ввести нужные установки и использовать.

Установка текущего времени

1. Удерживая кнопку CLOCK (часы) нажимайте кнопку WEEK (неделя), пока на дисплее не установится нужный день недели. Аналогично, нажатиями кнопки HOUR устанавливается час, а нажатиями кнопки MINUTE – минута текущего времени. При длительном удержании кнопки WEEK или HOUR или MINUTE производится быстрый автоматический перебор значений соответствующего параметра.

2. По установке нужного значения отпустите обе кнопки.

3. При необходимости внести изменения выполните вышеописанные действия.

Установка программ

1. Нажмите и отпустите кнопку TIMER. Теперь можно произвести первую установку включения.

2. Нажмите кнопку WEEK (неделя) для установки дня или группы дней недели. Аналогично установить час и минуты кнопками HOUR и MINUTE, соответственно.

3. Снова нажмите кнопку TIMER для завершения первой установки для включения и перехода к установке выключения. Установка выключения производится теми же действиями, что описаны в п. 2.

4. Снова нажмите кнопку TIMER для завершения первой установки для выключения и перехода к 2-й установке включения. Повторите действия п. 2 и п. 3 для установки 2-го включения и 2-го выключения.

5. После выполнения всех установок нажмите кнопку CLOCK (часы), теперь таймер готов к своей работе.

Пример: установить ежедневное включение в 18:15 и выключение в 22:15. а) Нажмите кнопку TIMER, и на ЖКИ появится «1_ON». б) Нажимайте кнопку WEEK, пока на индикаторе не появится «Mo, Tu, We, Th, Fr, Sa, Su». в) Нажимайте кнопку HOUR, пока на ЖКИ не появится «6:00РМ или 18:00. г) Нажимайте кнопку MINUTE, пока на ЖКИ не появится «6:15 РМ или 18:15. д) Снова нажмите кнопку TIMER, и на ЖКИ появится «1_OFF». е) Повторите действия п. в) и п. г) для установки времени выключения 10:15 или 22:15. ж) Нажмите кнопку «RES/RCL» для остановки некоторых программ, снова нажмите кнопку «RES/RCL» для повторного вызова выбранных программ.

Совет: при проверке ваших программ проследите, чтобы их установки не перекрывались, особенно при использовании блоков дней.

Установки ручное включение/ автоматическое / ручное выключение

1. Нажимайте кнопку ON/AUTO/OFF для выбора перебором одного из трёх режимов.

2. В режиме MANUAL ON (ручной включен) или MANUAL OFF (ручной выключен) таймер не работает по установкам автоматического режима.

3. При переходе из ручного режима в автоматический, таймер запомнит установки ручного режима до следующей установки параметров времени.

Функция случайного выбора

1. В автоматическом режиме (AUTO) нажмите кнопку RANDOM. На ЖКИ появится «RANDOM».

2. При включенной функции установки будут выполняться со случайным разбросом в 0 –32 минуты между 6:00 РМ и 6:00 АМ (6:00 вечера и 6:00 утра).

3. Для отмены функции снова нажмите кнопку RANDOM.

12/ 24 – часовой режим

Для переключения межу 12- и 24-часовыми режимами отображения времени нажмите одновременно кнопки CLOCK и TIMER.

Функция летнего времени

1. В автоматическом режиме (AUTO) нажмите одновременно кнопки CLOCK и ON/AUTO/OFF. На ЖКИ появится сообщение «SUMMER» (лето).

2. Часы переведутся на час назад.

3. Чтобы перейти на зимнее время следует ещё раз нажать эти две кнопки.

Технические характеристики TGE-2A

220 – 240 В, 50 Гц Максимальная нагрузка 16 А, 3600 Вт Минимально устанавливаемое время 1 минута Рабочая температура от -10 до +40?С Точность хода ±1 мин/мес. Аккумулятор резервного питания Ni-Mh; 1,2 В; более 100 часов.

Электронная недельная таймер-розетка Энергия TS-ED1 (TGE-2A)

Электронную недельную розетку-таймер Энергия TS-ED1 (TGE-2A) можно запрограммировать на включение или выключение любого электроприбора на любой день недели, группу дней недели (например, выходные, будни и так далее), каждый день (то есть всю неделю) — всего 16 возможных комбинаций дней недели. Настроить время включения или выключения таймер-розетка Энергия TS-ED1 (TGE-2A) позволяет с точностью до 1 минуты. Если же вдруг понадобилось срочно включить или выключить электроприбор, подключенный через розетку с таймером Энергия, то достаточно просто перевести розетку-таймер в режим ручного управления (принудительно включить или выключить), а после перевести обратно в автоматический режим.

Одной из самых необычных функций таймера Энергия TS-ED1 (TGE-2A) с евророзеткой можно считать так называемый случайный режим включения. Эту функцию можно использовать, когда Вы покидаете квартиру или дом на долгое время. Подключите к розетеке-таймеру TS-ED1, например, торшер и он будет автоматически включаться по специальной программе с 18:00 до 6:00 каждый час в произвольный момент на время от 1 до 30 минут. Таким образом, будет обеспечиваться эффект присутствия кого-либо в квартире или доме, что может защитить Ваше жилье от ограбления.

220/240В, 50 Гц

Инструкция розетка-таймер Энергия TGE-2A (TS-ED1) (PDF, 33КБ)

Розетка с таймером – возможности и характеристики

Электронный таймер-розетка, как видно из названия, объединяет в одном приборе розетку и устройство учета времени. Таймер-розетка устанавливается в стационарную розетку или в разъем удлинителя. С обратной стороны корпуса в устройстве имеется силовая розетка, к которой подключаются потребители — электробытовые приборы.

Электроэнергия на выходные контакты подается не постоянно, а по графику. Время подачи напряжения программируется с помощью таймера, который контролирует реле, соединяющее контакты входа и выхода.

Розетки с таймером могут эксплуатироваться в самых разнообразных условиях окружающей среды. В частности, помимо стандартных приборов, выпускаются модификации, предназначенные для помещений с высоким уровнем влажности, брызгозащищенные устройства.

Для чего нужен электронный таймер и розетка с таймером недельная?

Электронный таймер розетка – это устройство, которое может управлять компьютерами и электронной техникой. В особенности они нужны для автоматического включения или выключения разных приборов через определенные интервалы.

Применение цифровой розетки с автоматическим выключением в быту

Приведем пример из жизни нашего читателя: “Я установил электронный таймер розетку у себя на даче, чтобы поливать огород летом. Дача у меня находится далеко от города, поэтому в будние дни не всегда хватает времени, чтобы туда съездить. Поэтому я мог поливать огород только в выходные, а растений это не устраивало. Установив розетку с таймером feron, я смог решить эту проблему. Полив осуществляется с помощью насоса, который расположен в скважине. Недельная розетка с таймером управляла насосом сама. Насос включался каждый день на полчаса и работал с понедельника по пятницу. Урожай растет на глазах и я очень доволен”.

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

1. Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон.
2. Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле).
3. Дискретность переключения (показатель может колебаться между несколькими секундами и получасом).
4. Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций. При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства.

Возможности

С помощью розеток с таймерами можно решать самые разные задачи. Нередко приборы оснащены возможностью создания эффекта присутствия, позволяющего включать и отключать свет в помещении по случайному графику или в заданное время, даже когда жильцов нет дома.

Программное обеспечение позволяет экономить электричество. К примеру, можно настроить программу так, чтобы во время отсутствия хозяев в доме отключалось электронное отопительное оборудование. При этом включаться обогревающие устройства могут незадолго до приезда жильцов, чтобы успеть натопить помещения до достаточно комфортной температуры.

Наружное освещение также можно включать и отключать по определенному расписанию. С помощью устройства возможно решение и другой задачи — включение и отключение по расписанию поливной системы на садовом участке.

Таймеры часто применяется там, где есть потребность в соблюдении строго расписания, например, в аквариумах и бассейнах. При помощи приборов учета времени здесь контролируется работа фильтров, компрессоров и осветительного оборудования.

Настройка прибора

Ниже рассмотрим способы настройки прибора на примере розетки с таймером торговой марки «Masterclear». Устройство оснащается аккумулятором, функционирующим под напряжением 1,2 В. Запаса аккумулятора достаточно на 100 часов работы. Особенность этого прибора — сохранение в памяти всех настроек даже в случае отсутствия напряжения в электросети.

Перед началом эксплуатации розетку нужно заряжать от сети в течение, по крайней мере, 14 часов. Далее необходимо нажать на клавишу Master Clear, что приведет к сбросу предыдущих настроек. После этого прибор готов к работе.

Функции кнопок

Чтобы правильно управлять устройством, нужно иметь представление о предназначении кнопок, расположенных на панели:

1. Master Clear — как уже говорилось выше, это кнопка сброса задач.
2. Clock — с помощью этой клавиши устанавливается сразу несколько параметров, в том числе текущее время, формат времени, летнее или зимнее время.
3. Timer — клавиша, позволяющая настроить различные параметры времени. Используется совместно с кнопками Week, Hour, Min, Clock.
4. Week — установка дней недели.
5. Hour — часы.
6. Min — минуты.
7. On/Auto/Off — выбор одного из режимов функционирования.
8. Random — эта функция позволяет контролировать случайные подключения и отключения.
9. RST/RCL — активация и деактивация программного обеспечения.

Настройка часов и времени года

Нажимаем на кнопку Clock и выставляем нужно время, а также вариант его отображения (используем клавиши Hour и Min). По умолчанию время задается в 24-часовом диапазоне, но при желании можно установить 12-часовой формат (a.m — дневное время, p.m — вечернее) с помощью клавиши Timer. Чтобы установить день недели, вначале нажимаем Clock, а затем — Week. Летнее или зимнее время устанавливается при помощи клавиши On/Auto/Off при одновременно нажатой кнопке Clock.

Выбор режима

Прибор может функционировать в одном из четырех режимов:

1. Всегда находится в состоянии «выключено». Режим задается при помощи клавиши On/Auto/Off выбором в меню пункта Manual Off.
2. Всегда находится в состоянии «включено». Для этого с помощью той же кнопки нужно выбрать пункт Manual On.
3. Включение и выключение в случайном порядке. Регулируется пунктом меню Random. Если установить эту функцию, прибор будет включаться и выключаться в произвольном режиме в ночное время суток. Автоматический режим. При помощи клавиши On/Auto/Off можно заранее запрограммировать нужные параметры работы устройства.

Настройка таймера недельной розетки и подготовка к работе

Розетка с таймером недельная использует аккумулятор, напряжением 1,2 В, который необходим для сохранения в памяти различных настроек и для функционирования внутренних часов. Он рассчитан на, более чем, 100 часов непрерывной работы устройства.

Это важная и полезная особенность, так как при отсутствии напряжения в сети настройки не стираются из памяти. Особенно это важно для потребителей, у которых наблюдаются частые перебои с питанием электросети.

Перед первым подключением, розетку необходимо предварительно зарядить от сети, не менее чем 14 часов. После этого, тонким предметом надавить на кнопку MASTER CLEAR, в результате чего сбросятся все её предыдущие установки и она станет готова к работе. В течение нескольких секунд обнулятся часы и загорятся все её элементы. В дальнейшем, кнопку MASTER CLEAR можно будет использовать для сброса всех предыдущих настроек.

Обозначение кнопок на панели

Для грамотного и правильного управления умной розеткой необходимо знать назначение кнопок на панели и то, какие функции они выполняют.

P.S. По правде говоря когда я первый раз увидел таймер то подумал что красный кружек под MASTERCLEAR это световой индикатор работы прибора, и долго не мог понять как это устройство включается. Однако нет, этот элемент также является кнопкой.

1. 1) – MASTER CLEAR, как уже было сказано выше, очищает внутреннюю память и сбрасывает все предыдущие установки;
2. 2) – CLOCK – многофункциональная кнопка, которая отвечает за:
3. – устанавливает текущее время, вместе с кнопками HOUR, MIN, WEEK;
4. – отображает время в различных форматах, 12 и 24-х часовом, совместно с кнопкой TIMER;
5. – переводит часы на летнее время и обратно, совместно с кнопкой ON/AUTO/OFF;
6. 3) – TIMER – настройка различных программ с кнопками WEEK, HOUR, MIN и перевод часов с копкой CLOCK;
7. 4) – WEEK – настройка дня недели;
8. 5) – HOUR – настройка часов;
9. 7) – MIN – настройка минут;
10. – ON/AUTO/OFF – осуществляют выбор режимов;
11. 9) – RANDOM – функция, которая управляет случайным включением-выключением;
12. 10) – RST/RCL – отменяет и восстанавливает программы.

Как настроить время, день недели и время года

Необходимо нажать и, удерживая клавишу CLOCK, установить необходимое время и способ его отображения (кнопка HOUR применяется для установки часа, а кнопка MINUTE для минуты). Изначально время указывается в 24-часовом формате, если вы привыкли к 12-часовому формату, то изменить его можно кнопкой TIMER (AM – до полудня, PM – после полудня, в данной модели розетки буквенное обозначение AM не показывается).

Для установки текущего дня недели необходимо нажать две кнопки в следующей последовательности, изначально зажимается CLOCK, а затем, кнопкой WEEK переключается нужный день (очерёдность дней в английском языке следующая: MO, TU, WE, TH, FR, SA, SU, начиная от понедельника и, заканчивая воскресеньем).

Летнее и зимнее время переключается кнопкой ON/AUTO/OFF , при зажатой кнопке CLOCK. Для летнего времени отображается слово – summer, для зимнего надпись в данной модели отсутствует.

Советы по настройке таймера

При настройке прибора следует убедиться, что параметры программ не противоречат друг другу. В противном случае приоритет всегда имеет вариант Off. Иными словами, если программы накладываются друг на друга, ни одна из них полноценно работать не будет.

В качестве примера можно привести ситуацию, когда в одной из настроек указано время работы прибора с 9:00 до 19:00, а в другой настройке — с 11:00 до 17:00. В результате таких настроек розетка будет работать лишь до 17:00, так как именно на это время приходится первая команда «выключить».

Пример настройки таймера

Предположим, что нужно настроить прибор таким образом, чтобы он включался ежедневно на 4 часа с 19:00 до 23:00. Ниже мы расскажем, как этого добиться.

Заходим в настройки системы. Для этого нам понадобится клавиша Timer. После нажатия на нее появляется надпись On 1. Далее выбираем день недели, а так как нам нужно настроить прибор на ежедневное включение, то жмем на кнопку Week до тех пор, пока на мониторе не появятся все дни недели. Затем выбираем нужное время при помощи включения клавиши Hour. Минуты нас в данном случае не интересуют, поэтому кнопку Min не трогаем.

Сохраняем показатель времени включения, для чего жмем на клавишу Timer. Вслед за нажатием происходит сохранение информации, а на мониторе появляется надпись Off 1, которой нужно настроить время отключения. Устанавливаем нужный параметр (в нашем случае речь идет о 23:00). С помощью клавиши Week выбираем дни недели, нажимаем на Hour и устанавливаем 23:00. Выход из режима программирования осуществляется кнопкой Clock.

Настройка электронного таймера

Перед тем, как настроить таймер электронного типа, надо знать для чего предназначены имеющиеся клавиши:

• MASTER CLEAR – полностью обнуляет все данные устройства.
• CLOCK – многоцелевая, отвечающая за: Установку реального времени. Нажимается вместе с HOUR, MIN, WEEK;
• переключение форматов времени – двенадцать и двадцать четыре часа. Нажимается вместе с TIMER;
• установку зимнего или летнего времени в паре с ON/AUTO/OFF.

Обязательно ли нужен?

Таймер помогает облегчить труд дачников и сократить время на полив растений. Он очень важен для больших площадей посадки, так как может равномерно распределить влагу на все культуры. Также он полностью исключает необходимость полива земли из обычного крана или ведер.

Таймер полива стоит приобрести, если нужны функции:

1.

   Картинка с сайта: instruk24.ru

   Контроль над системой полива.

2. Пуск и остановка воды по заданному графику.
3. Равномерный полив по нескольким линиям.
4. Самостоятельное включение и определение влажности почвы для расчета необходимой влаги. Во время дождя прибор автоматически отключается.

Конечно же, можно обойтись и без таймера. К примеру, если посадки небольшие, или растения не требуют постоянного хорошего полива.

Однако, при использовании неавтоматических систем, приходится каждые 2-3 часа включать и выключать их, следить за работой. В этом случае отлично поможет таймер, так как его не нужно постоянно контролировать, он настраивается всего раз и больше не меняет свои параметры.

К преимуществам использования таймера относят:

• экономия и рациональное использование воды;
• полив осуществляется точно в установленное время;
• устройства настраиваются быстро и интуитивно понятно;
• можно настроить полив отдельно для каждого растения;
• можно применять как на поле, так и в теплице;
• своевременный полив улучшает выживаемость растений и способствует богатому урожаю.

Устройство и принцип работы

Таймер для полива работает благодаря запорному клапану. Сам прибор должен быть подключен к источнику водоснабжения, это могут быть как стационарные цистерны, так и система центрального водопровода. Таким образом, с одной стороны таймер присоединяется к источнику воды, а с другой – к шлангу полива.

Когда выбранная программа срабатывает, клапан открывается, и начинается полив. Как только заданный цикл подходит к концу, клапан автоматически закрывается. Система никогда не дает сбоев, благодаря чему повсеместно используется дачниками.

Виды и варианты на рынке

На рынке есть большой выбор таймеров для капельного полива. Рассмотрим несколько моделей из Яндекс Маркета.

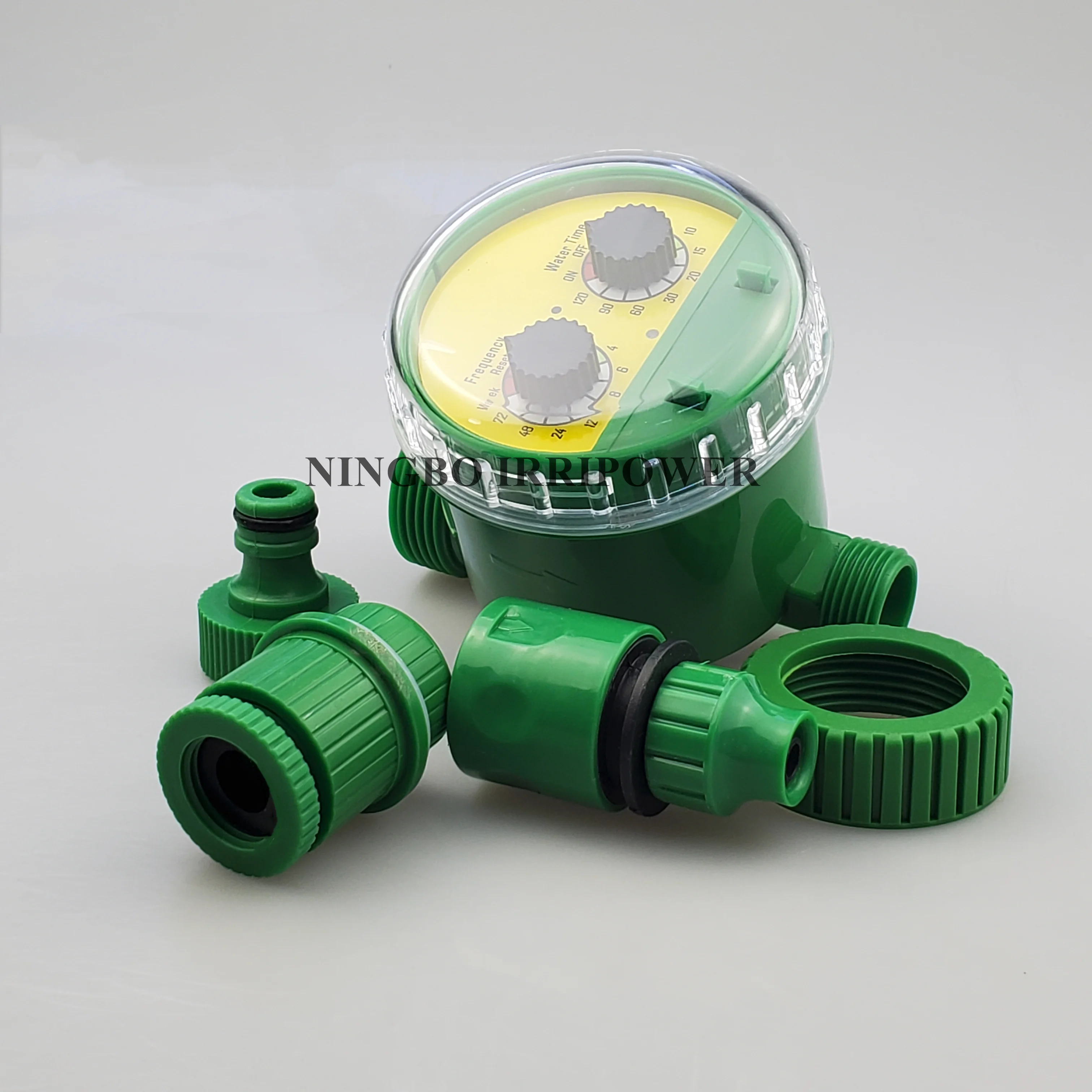

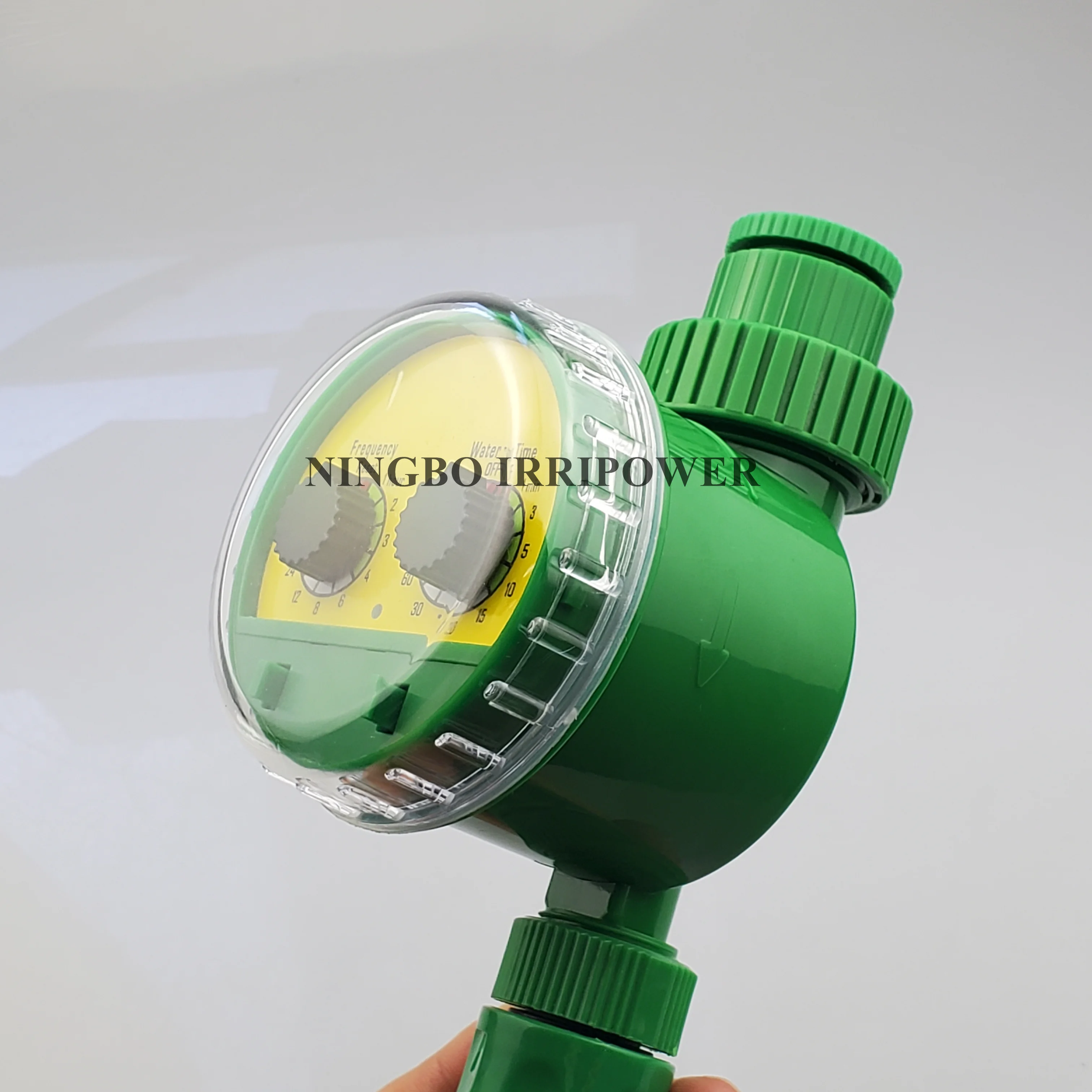

С механическим дисплеем

Прибор работает благодаря пружине, которая приводит в действие клапан. Отлично подойдет для маленьких участков.

Данный вид относят к бюджетному сегменту. Они надежны, обладают низкой стоимостью и для работы не нуждаются в постоянном источнике питания, удобны в применении. Приборы включаются и выключаются самостоятельно, что позволяет не отвлекаться на полив. А механическое управление повышает срок эксплуатации таймера.

Главный минус механических таймеров – необходимость самостоятельного включения устройства. Еще один недостаток — их нужно укрывать от прямых солнечных лучей и от дождя, чтобы продлить срок службы.

Green Helper GA-319N

Данный прибор имеет механическое управление, диаметр подключения составляет 19 мм. Это значит, что он будет работать со шлангами соответствующего диаметра.

Максимальное время полива – 120 минут, можно настроить собственную частоту полива от 1 до 72 часов. Возможен еженедельный повтор. Поддерживает давление до 6 атм. Работает от батареек.

Пользователи отмечают простоту использования и надежность данного таймера. Примерная стоимость – 1300 руб.

Картинка с сайта: instruk24.ru

FISKARS 1054792

Таймер имеет механическое управление и оснащен полезными функциями. Среди них:

• автоматическое включение и выключение воды в соответствии с выбранной программой;
• автоматическая блокировка клапана при низком заряде батареи
• широкий дисплей с удобным выбором программ
• кнопка мгновенного полива.

Сделан из стали, полиамида и пластика. Производители отмечают простоту и удобство прибора. Примерная стоимость – 4900 руб.

Картинка с сайта: instruk24.ru

С электронным дисплеем

Удобный вариант для крупных участков – полей, дач или отдаленных территорий. Он имеет большой список регулировок, вплоть до выставления времени полива для каждой отдельной культуры. Может иметь один из 2 вариантов управления:

1. Ручное. Устройство можно настраивать на 7 дней с максимальной длительностью полива в 2 часа. Оно обладает следующими преимуществами: низкая стоимость, полная автоматизация, простая настройка. Главный недостаток – невозможность подключения к прибору дополнительных датчиков влажности. Это может привести к большему расходу воды.
2. Полностью программное. Приборы такого типа можно настраивать не только по времени, но и по множеству других параметров. Аппарат может включать до 16 различных программ. Среди них есть даже определение влажности почвы и интенсивности солнечного света. К устройству можно дополнительно подключить датчики дождя и уровня воды в баке. Прибор имеет несколько минусов – это высокая цена и сложная настройка.

DEKO DKIT01

Таймер для полива с электронным управлением, полупрозрачный, имеет герметичную прокладку. Может настраиваться в двух позициях: настройка интервала полива и длительности. Можно выбрать любой диапазон времени от 1 минуты о 2-х часов и от 1 часа до 7 дней по интервалу полива.

Присоединяется к шлангам 13 мм, присоединение к крану – 25 мм. Работает от батареек. Пользователи отмечают надежность и четкую работу прибора. Примерная стоимость – 1500 руб.

Картинка с сайта: instruk24.ru

Green Helper GA-328-2

Наиболее усовершенствованная модель таймера с двухканальным входом. Данная модель предусматривает установку времени до секунд. Рабочее давление — от 1 до 8 атм; полив может настраиваться частотой от 30 секунд до 1 дня, максимальное время полива – 360 минут.

Прибор имеет возможность для подключения датчиков дождя и влажности почвы. Управление как электронное, так и механическое. Примерная стоимость – 2400 руб.

Картинка с сайта: instruk24.ru

Рейтинг таймеров для капельного полива представлен в этой статье.

Инструкция по применению

Для правильной работы прибора важно придерживаться основных правил его настройки и эксплуатации.

Как вмонтировать в систему?

В комплекте с механическими и электронными таймерами идут специальные трубы для подсоединения их к системе и дополнительные шланги. Для зарядки приборов нужны батарейки типа ААА 1,5 В.

Для обеспечения работы системы нужны следующие предметы:

• лента капельного полива,
• бак с водой,
• запорная арматура,
• фильтр,
• переходники и шланги,
• сам таймер для полива.

При подключении таймера к системе важно учитывать направление течения воды, это можно определить по стрелкам на входе и выходе таймера. Если не учитывать этот фактор, таймер не будет работать.

Для подключения таймера для капельного полива необходимо:

• поставить емкость с водой;
• через переходник подключить к ней фильтр;
• также при помощи переходника подключить к фильтру таймер;
• взять адаптер и присоединить к таймеру систему полива;
• после присоединения всей конструкции нужно настроить таймер.

В зависимости от конструкции таймер может подключаться к одноканальной или многоканальной системе орошения:

1.

   Картинка с сайта: instruk24.ru

   Одноканальная состоит из одной магистрали, к которой могут подключаться одна или несколько форсунок.

   Данная конструкция простая и прочная, отлично взаимодействует с самотечными коллекторами.

   Благодаря этому вода может разбрызгиваться на большую территорию с равной периодичностью и напором.

2. Многоканальная система нужна для обеспечения водой больших площадей. В ней присутствуют отдельные самостоятельные магистрали, к которым можно подключать системы для капельного орошения и несколько разных таймеров. При этом возможна установка дополнительных насосов для лучшего напора воды.

Как настроить на орошение?

Порядок проведения настройки таймера для капельного полива может отличаться в зависимости от конкретной модели. Так, есть инструкции для механических и электронных моделей.

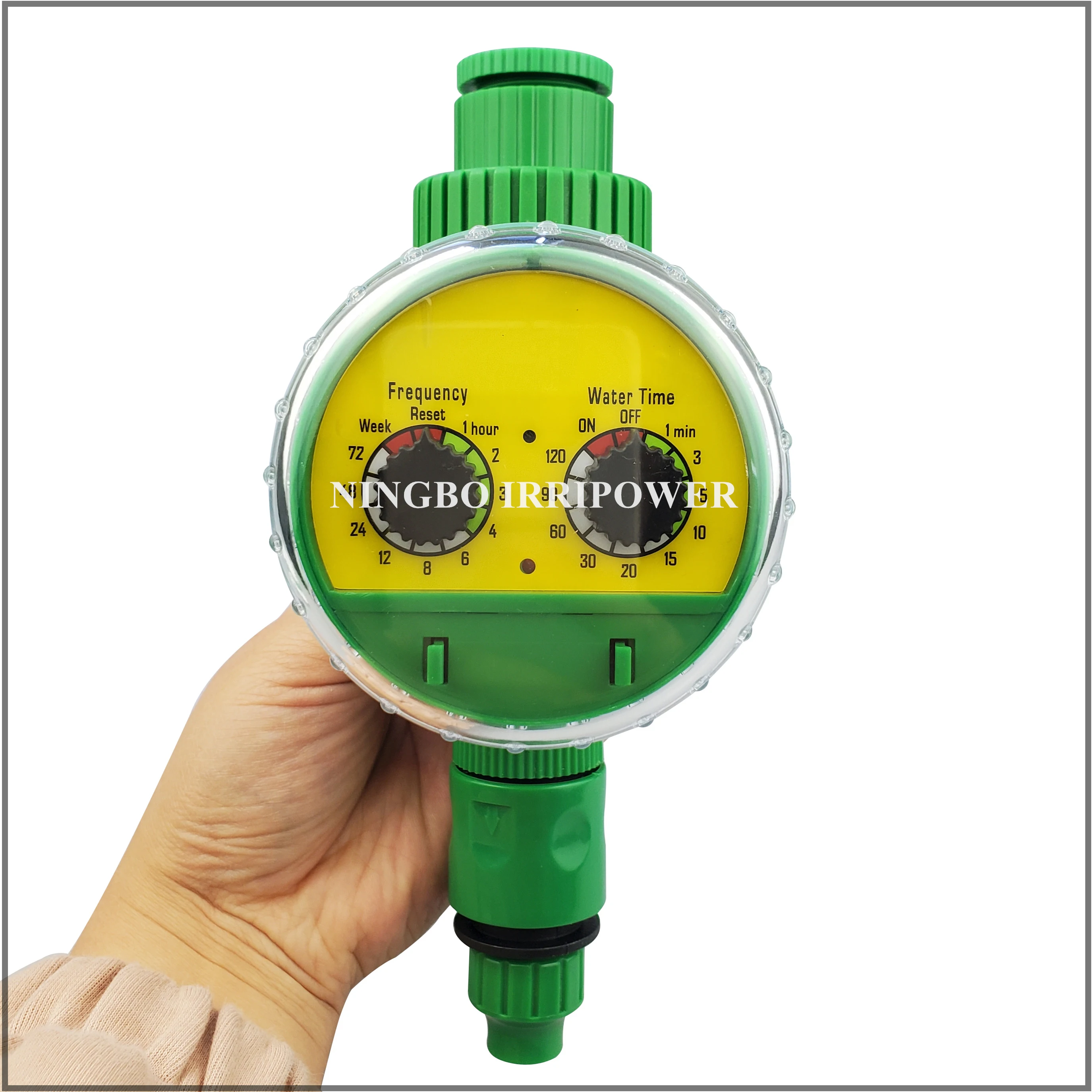

Начнем с механических устройств:

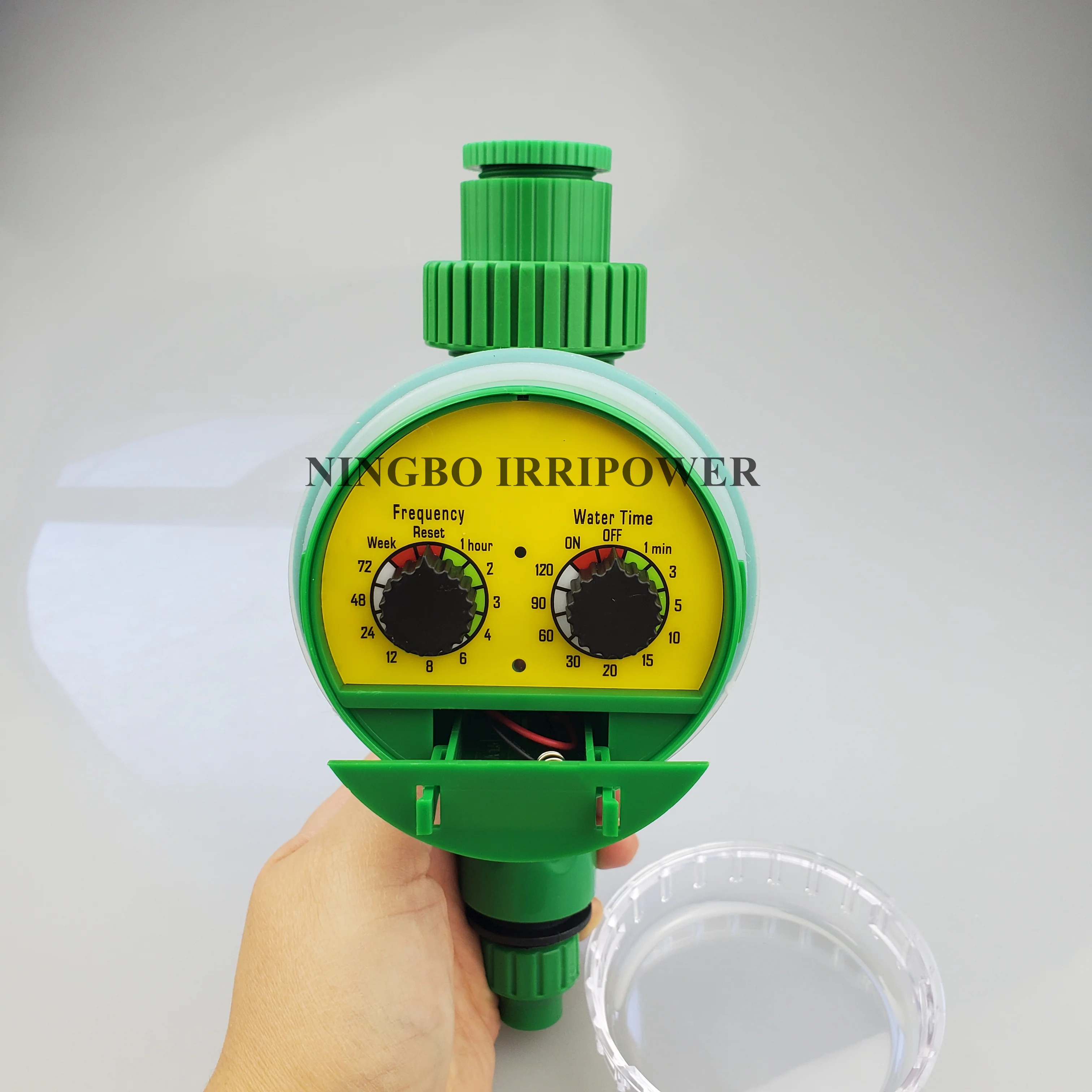

1. Откручиваем пластиковую крышку сверху. Часто она прозрачная и имеет герметичную прокладку. Терять ее нельзя!
2. Тумблер слева регулирует частоту запуска системы. Максимальное время – 72 часа. Выбираем оптимальный вариант для своих нужд.
3. Тумблер справа регулирует длительность полива. Максимальный период – 2 часа. Время также подбирается индивидуально.

Для более точной настройки прибора советуется первый раз полить растения без его помощи. Это нужно для того, чтобы рассчитать приблизительный расход воды и требуемую длительность полива. Дальше уже можно настроить прибор исходя из полученных данных.

Электронное оборудование более совершенное и требует более длительной и точной настройки. Порядок настройки такого таймера:

1. Аккуратно снимаем пластиковую крышку, она держится плотно, но при резких движениях может повредиться.
2. Нажимаем на кнопку Время или Time, после чего появляется окошко. В него нужно ввести дату и время. Для подтверждения ввода нажимаем кнопку Set.
3. Распределяем количество поливов и их продолжительность по дням недели.
4. При желании, можно выбрать одну из предлагаемых программ или создать свою. Для этого нужно нажать кнопку Prog и ввести все данные в поле. Завершаем настройку кнопкой Set.

Подключение и настройка электронного программируемого таймера для полива — в видео:

Использование, обслуживание

Прежде всего, перед началом работы с таймером нужно внимательно ознакомиться с прилагаемой инструкцией. Также есть ряд требований к эксплуатации, которые нужно соблюдать для правильной работы прибора:

1. Если таймер работает не от сети, а от батареек – нужно подбирать качественные и соответствующей мощности. Она, обычно, указывается в описании прибора.
2. Вода, проходящая через таймер, должна быть чистой и пресной. Если в ней будут примеси песка или грунта, могут возникнуть поломки и неисправности системы. Даже при наличии фильтра в приборе, тяжелые частицы будут постепенно накапливаться и блокировать подачу воды.
3. Вода должна быть температурой не выше 40 градусов.
4. Программировать электронные таймеры нужно до монтажа начала работы (до поступления воды в систему).
5. В зимний период таймер обязательно нужно снять, промыть и убрать в чистое сухое место.

Таймер для капельного полива предпочтительнее использовать в теплое время года, так как при холодной температуре вода начинает замерзать и увеличиваться в объемах. Если она останется внутри таймера, прибор может выйти из строя из-за большого давления воды.

В зависимости от различных факторов таймер может перестать работать. Чаще всего, на это влияют 2 причины: в прибор попал грунт, твердые частицы, или вышел из строя внутренний моторчик (пружина).

В обоих случаях нужно аккуратно открыть крышку прибора и осмотреть его:

• если внутри таймера есть песок или камни, но они не нарушили его целостность, стоит просто промыть прибор, при необходимости, можно заменить фильтр;
• если вышел из строя моторчик (пружина), его нужно заменить новым, они продаются и в комплекте с новыми таймерами и по отдельности.

Видео по теме статьи

Сравнение двух таймеров для капельного полива — в видео:

Заключение

Таймер для капельного полива – незаменимая вещь для многих дачников и владельцев сельского хозяйства. Он не только способствует лучшему росту растений, но и экономит время и затраты на их выращивание.

Данные приборы ценятся из-за высокого качества и долговечности, причем это свойство объединяет абсолютно все модели таймеров.

У каждого настоящего хозяина всегда есть желание систематизировать домашние процессы и облегчить хлопоты по дому или саду современной автоматикой. Чудо-розетки помогут в этом всем, желающим экономить деньги и систематизировать работу некоторых бытовых устройств.

Назначение

Розетка с таймером — практичный и уже доступный способ автоматизации вашей квартиры. Далеко не все пока что могут установить систему «Умный дом», а этот механизм может здорово помочь в управлении устройствами по выбранному распорядку.

Такие гаджеты используются для включения и выключения освещения или каких-либо гаджетов. Они могут быть механическими и электронными и способны программироваться на часы, дни и даже недели вперед. Все что требуется от вас — это выставить необходимые параметры на панели.

Правила эксплуатации

Область применения этих нехитрых устройств очень широка: умного помощника можно эксплуатировать дома или на даче для отпугивания воров и создания миража присутствия жильцов, установив соответствующую функцию. Она выручит с утренним и вечерним поливом любимой лужайки, избавив тем самым хозяев от необходимости раннего пробуждения. А для помещений с животными, в которых установлены электрические поилки и есть необходимость периодического включения света, они просто бесценны.

Розетка позволяет решить несколько задач одновременно:

• Управлять электрическими приборами (мультиварка, стиральная машина, тепловентилятор и прочее).
• Подогревать и подсвечивать помещения с животными, аквариумы, включать и отключать свет.
• Автоматизировать полив и вентиляцию.
• Значительно сэкономить на коммунальных платежах, сокращая потребление электроэнергии.

Особенности механического таймера

Метод коммутации в электрических и механических таймерах для розеток одинаковый. Различие заключается лишь в управлении. В первом типе это процессор, а во втором, прибор, обеспечивающий постоянное вращение, совершающее размыкание и замыкание контактов.

Отличительные черты

Что отличает розетку с механическим таймером:

• Наличие стандартной розетки для электроприборов.
• Переключатель режимов Включено/Выключено.
• Временная шкала.
• Клавиши для программирования.
• Штепсель.
• Указатель времени.

Устройство практически бесшумно, работа осуществляется благодаря импульсному электродвигателю. Около полувека назад такой механизм был идентичен часовому.

Иснтрукция по подключению

Внутри гаджеты разных производителей очень похожи друг на друга. В оболочке совмещены разъем для штепселя (как правило, один) и сам таймер в виде вращающегося диска с делениями. По внешнему краю оболочки расположены специализированные кнопки.

Первая кнопка переключает режим непрерывной подачи электроэнергии и регулируемый. Она располагается сбоку и в некоторых моделях оснащена световым индикатором.

Инструкция по применению:

1. Установите переключатель в режим «Непрерывная работа».
2. Вращая диск, выставите текущее время (соответствующая ему отметка должна совпасть с неподвижной меткой).
3. Погрузите или поднимите контакты на внешнем крае диска, чтобы установить этапы включения и выключения (Обратите внимание, эти этапы должны совпасть с желаемым временем коммутации).
4. Вставьте вилку шнура подключаемого устройства в разъем таймера.
5. Подключите все к сети.
6. Переключите работу таймера из «Непрерывной работы» в «Регулируемый».

Важно! Такая «умная» розетка работает только тогда, когда в нее подключен прибор, а установленный режим будет неукоснительно выполняться вплоть до отключения ее от электропитания.

Плюсы и минусы чудо-розетки

Большим недостатком розеток с механическим таймером является то, что они напрямую зависят от подачи электроэнергии. От скачков напряжения все настройки могут попросту сбиться. Также к минусам можно отнести то, что программировать такую розетку можно только на одни сутки, на больший период невозможно, в розетках с электронным таймером эти возможности расширены до недели и даже месяца.

Удивительно, но несомненным достоинством этого приспособления также является его зависимость от внешнего питания, в отличие от своего электронного собрата, он выполнит свою задачу после восстановления подачи электроэнергии. Цена такого таймера — бесспорное преимущество, в сравнении с более дорогостоящими электронными розетками.

Оба типа розеток с таймером могут быть как стационарными так в виде отдельного устройства (переходник с вилкой, который, в свою очередь, вставляется в розетку). Любой из видов — удобное, практичное и безопасное приобретение.

Отзывы пользователей

Работаю медсестрой и всегда боялась ограбления, уходя на сутки. Купила розетку с таймером, и теперь, даже когда меня нет, свет самостоятельно включается и выключается в квартире. Мне стало намного спокойнее благодаря этому маленькому помощнику.

Электромеханические реле времени превосходно подходят для обеспечения экономии энергии и повышения комфорта, помогая контролировать системы освещения,отопления вентиляции, бытовую технику и т. д.
Доступные в вариантах суточного и недельного цикла,они могут быть установлены на DIN — рейку, смонтированы на стену или установлены на лицевую панель шкафа.
Новые продукты ATe и AT72e вносят изменения в фактический ассортимент аналоговых реле времени ABB, подходящих для коммерческого и жилого применения.
Ассортимент аналоговых реле времени ABB является одним из самых полных и производительных на рынке в своем классе.

Реле времени используются для размыкания и замыкания цепи согласно заданной программе. Имеются исполнения с суточным и недельным циклом программирования и контактом на 16 А. Они могут быть установлены на заданную программу или постоянно находиться в режиме «ВКЛ» (функция «ВКЛ-ВЫКЛ» относится только к варианту три модуля).
Варианты исполнения AT1e, AT1E-R, AT2e, AT2e-R, AT2e-7R, ( замена AT1-R, AT3, AT3-R, и AT-7R ) имеют встроенную батарею с подзарядкой от питающей сети, которая позволяет сохранять заданные установки времени в случае продолжительных перебоев электропитания (до 200 ч). Реле могут использоваться в системах освещения магазинов, общественных зданий, школ, в системах отопления и орошения и т.п.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

• Простота эксплуатации
  На корпусе устройства нанесена монтажная схема, что облегчает его установку. Благодаря переключателям черного и белого цветов программирование становится интуитивно понятным. Удобный доступ к циферблату, расположенному на передней панели делает программирование удобным и безопасным
• Эффективность
  Возможность принудительного отключения нагрузки переключателем OFF. Данная функция позволяет проводить техническое обслуживание без потери предустановленной программы (2-х полюсные версии и версии с монтажом на панель).
  Реле времени прошли тщательное тестирование по стандартам EN 60730-1,EN 60730-2-7.
• Компактность
  Реле времени занимает всего два модуля в шкафу и может быть смонтировано на DIN-рейку. В столь компактном дизайне удалось достичь минимального шага программирования всего в 15 минут
• Безопасность
  Чтобы обеспечить безопасность и защиту от случайного переключения во время технического обслуживания предусмотрена возможность запирания безеля реле(версии на Din рейку).
• Надёжность
  R версии комплектуются предустановленной батарейкой, что позволяет избежать потери синхронизации времени в случаях отключения электричества

Технические особенности и коды заказов.

Картинка с сайта: instruk24.ru

Технические характеристики.

Компания АББ – мировой технологический лидер в области электрических сетей, электрооборудования, промышленной автоматизации, робототехники и электроприводов. Компания производит продукцию для сфер электроэнергетики, промышленности, транспорта и инфраструктуры. Уже 40 лет АББ создает будущее промышленной цифровизации. Свыше 70 миллионов подключенных устройств и более 70 тысяч систем управления во всех сегментах рынка: у АВВ есть все, чтобы извлечь максимальную пользу, а 130 лет передового опыта позволяет АВВ успешно вести бизнес в более чем 100 странах и быть лидером в технологиях для промышленности.

Механический таймер REV Ritter на 24 часа и 48 включений для управление бытовыми электроприборами по расписанию.

Программирование

Установка требуемого времени включения производится при помощи сегментов, расположенных под кольцом. Сначала поднимите все сегменты вверх, затем прижмите вниз сегменты, соответствующие времени, на которое Вы хотите установить включение приборов (например, осветительных ламп).

Пример: Освещение должно быть включено в 20 час. и вновь выключено в 24 час. Прижмите вниз сегменты, расположенные между цифрами 20 и 24. Таким образом могут быть одновременно установлены несколько вариантов времени включения.

Настройка времени

1. Задайте таймеру текущее время суток.
2. Поверните кольцо вправо таким образом, чтобы стрелка указывала на точное время суток. Как только таймер будет подключен к розетке, кольцо начнёт вращаться, а стрелка постоянно будет указывать точное время суток.

Кольцо совершает полный оборот в течение 24 часов. Работа таймера прекращается в случае, если штекер вынут из розетки, поэтому, если впоследствии Вы вновь захотите использовать таймер, произведите повторную установку времени.

Применение: 1. Проверьте, установлен ли таймер на точное время, и включите таймер в розетку. 2. Вставьте в розетку таймера штекер прибора (например, лампы), который должен быть включен в нужное время. Прибор может работать только при условии его включения.

Внепрограмное включение

На боковой стороне таймера расположен переключатель, с помощью которого может производиться непосредственное включение прибора, независимо от программы включения. При помощи данного переключателя Вы можете также проверить, включен ли прибор. Выключатель в положении «вниз» — работает таймер, выключатель в положении «вверх» — розетка работает напрямую.

Технические данные

• Напряжение 220 — 240 V

/ 50 Гц

Гарантийные условия

Гарантийный срок составляет 12 месяцев со дня продажи изделия.

В течение гарантийного срока устраняются бесплатно:

• повреждения, возникшие из-за применения изготовителем некачественного материала;
• дефекты сборки, допущенные по вине изготовителя.

Гарантия не распространяется:

• на механические повреждения и повреждения, вызванные воздействием агрессивных сред и высоких температур, а также наступившие вследствие неправильного хранения;
• на изделия с неисправностями, возникшими вследствие неправильной эксплуатации, применения изделий не по назначению, а также нестабильности параметров электросети;
• на сменные детали (лампочки);
• естественный износ изделий (износ механических деталей, сильное внешнее или внутреннее загрязнение);
• на изделия, вскрывавшиеся и подвергавшиеся ремонту или конструктивным изменениям в течение гарантийного срока не уполномоченной на это фирмой или лицами и организациями.

Заказать таймер механический суточный можно в нашем интернет-магазине.

Таймер электронный Evology TGE-2A_RU

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Электронный таймер Evology TGE-2A_RU для вкл./выкл. электрических приборов с розеткой и LCD дисплеем

Электронный таймер Evology TGE-2A_RU используется для управляемого подключения к сети переменного тока различных приборов, для автоматизации освещения, обогрева, орошения и т.п. С помощью компактного LCD дисплея и кнопочной панели управления легко настроить нужный режим эксплуатации устройства. Этот таймер позволяет задать не только время, но и дни, в которые должно работать оборудование.

Для подсветки домашних растений и рассады достаточно всего две программы — одна на включение (утром), одна на выключение (вечером).

Встроенный аккумулятор может работать без подзарядки в течение нескольких часов. Функция «Random» позволяет осуществлять спонтанное включение и выключение прибора с целью имитации присутствия хозяина дома.

Преимущества

• Отлично подходит для включения и выключения фитоламп для рассады в период ее проращивания;
• существенная экономия электроэнергии;
• низкая цена;
• универсальность;
• функция летнего времени;
• несколько режимов работы.

Особенности

• 10 программ ВКЛ/ВЫКЛ (ON/OFF) с шагом 1 минута;
• Выбор РУЧНОЕ ВКЛ/АВТО/РУЧНОЕ ВЫКЛ (MANUAL ON/AUTO/MANUAL OFF);
• Выбор режима 12/24 часа;
• Большой LCD экран с секундами;
• Имеется функция летнего времени;
• Функция «случайно» со случайным сдвигом 10-31 минута от 6.00 вечера до 6:00 утра;
• Имеются 16 сочетаний дней или последовательностей дней.

Источник

Настройка электронного таймера masterclear

ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE

Важно

Не подключайте приборы к таймеру, если ток нагрузки может превысить 16 ампер. Всегда проверяйте, полностью ли вошла вилка подключаемого устройства в розетку таймера. Если нужно почистить таймер, отключите его от сети электропитания переменного тока и протрите сухой ветошью.

ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ ТАЙМЕР ВОЗДЕЙСТВИЮ ВОДЫ ИЛИ ИНЫХ ЖИДКОСТЕЙ.

Запрещается оставлять без надзора подключенные к таймеру нагреватели, утюги или другие подобные устройства.

Изготовитель не рекомендует подключать нагревательные устройства к таймеру.

Краткое введение

1. Вставьте один конец фитнес-трекера в паз на передней части браслета, как показано на иллюстрации.

1. Таймер имеет всего 8 программ включения / выключения. 2. Установки ручного включения/ выключения (MANUAL ON/ MANUAL OFF) производятся просто. 3. Переключаемый 12/ 24 – часовой режим. 4. Функция летнего времени для регионов, где есть переход на летнее время. 5. Функция случайного выбора для установок с включением в случайно выбранный момент времени в интервале 0 – 32 минуты. 6. Таймер может работать со следующими 16 комбинациями дня или блока дней:

Подготовительные операции

1. Подсоедините таймер в розетку сетевого электропитания 220 – 240 В и включите питание.

Встроенный аккумулятор после 100 часов хранения без подключения к электросети будет разряжен. Поэтому перед вводом данных устройство необходимо подключить к электросети для зарядки встроенного аккумулятора на 12 часов. Затем нажатием на красную кнопку «MASTER CLEAR» устанавливают прибор в исходное положение. Для нажатия используют, к примеру, наконечник шариковой ручки. Кнопку «MASTER CLEAR» необходимо нажать также тогда, когда таймер не реагирует на нажатие других кнопок при вводе данных.

3. Теперь в таймер можно ввести нужные установки и использовать.

Установка текущего времени

1. Удерживая кнопку CLOCK (часы) нажимайте кнопку WEEK (неделя), пока на дисплее не установится нужный день недели. Аналогично, нажатиями кнопки HOUR устанавливается час, а нажатиями кнопки MINUTE – минута текущего времени. При длительном удержании кнопки WEEK или HOUR или MINUTE производится быстрый автоматический перебор значений соответствующего параметра.

2. По установке нужного значения отпустите обе кнопки.

3. При необходимости внести изменения выполните вышеописанные действия.

Установка программ

1. Нажмите и отпустите кнопку TIMER. Теперь можно произвести первую установку включения.

2. Нажмите кнопку WEEK (неделя) для установки дня или группы дней недели. Аналогично установить час и минуты кнопками HOUR и MINUTE, соответственно.

3. Снова нажмите кнопку TIMER для завершения первой установки для включения и перехода к установке выключения. Установка выключения производится теми же действиями, что описаны в п. 2.

4. Снова нажмите кнопку TIMER для завершения первой установки для выключения и перехода к 2-й установке включения. Повторите действия п. 2 и п. 3 для установки 2-го включения и 2-го выключения.

5. После выполнения всех установок нажмите кнопку CLOCK (часы), теперь таймер готов к своей работе.

Пример: установить ежедневное включение в 18:15 и выключение в 22:15. а) Нажмите кнопку TIMER, и на ЖКИ появится «1_ON». б) Нажимайте кнопку WEEK, пока на индикаторе не появится «Mo, Tu, We, Th, Fr, Sa, Su». в) Нажимайте кнопку HOUR, пока на ЖКИ не появится «6:00РМ или 18:00. г) Нажимайте кнопку MINUTE, пока на ЖКИ не появится «6:15 РМ или 18:15. д) Снова нажмите кнопку TIMER, и на ЖКИ появится «1_OFF». е) Повторите действия п. в) и п. г) для установки времени выключения 10:15 или 22:15. ж) Нажмите кнопку «RES/RCL» для остановки некоторых программ, снова нажмите кнопку «RES/RCL» для повторного вызова выбранных программ.

Совет: при проверке ваших программ проследите, чтобы их установки не перекрывались, особенно при использовании блоков дней.

Установки ручное включение/ автоматическое / ручное выключение

1. Нажимайте кнопку ON/AUTO/OFF для выбора перебором одного из трёх режимов.

2. В режиме MANUAL ON (ручной включен) или MANUAL OFF (ручной выключен) таймер не работает по установкам автоматического режима.

3. При переходе из ручного режима в автоматический, таймер запомнит установки ручного режима до следующей установки параметров времени.

Функция случайного выбора

1. В автоматическом режиме (AUTO) нажмите кнопку RANDOM. На ЖКИ появится «RANDOM».

2. При включенной функции установки будут выполняться со случайным разбросом в 0 –32 минуты между 6:00 РМ и 6:00 АМ (6:00 вечера и 6:00 утра).

3. Для отмены функции снова нажмите кнопку RANDOM.

12/ 24 – часовой режим

Для переключения межу 12- и 24-часовыми режимами отображения времени нажмите одновременно кнопки CLOCK и TIMER.

Функция летнего времени

1. В автоматическом режиме (AUTO) нажмите одновременно кнопки CLOCK и ON/AUTO/OFF. На ЖКИ появится сообщение «SUMMER» (лето).

2. Часы переведутся на час назад.

3. Чтобы перейти на зимнее время следует ещё раз нажать эти две кнопки.

Технические характеристики TGE-2A

220 – 240 В, 50 Гц Максимальная нагрузка 16 А, 3600 Вт Минимально устанавливаемое время 1 минута Рабочая температура от -10 до +40?С Точность хода ±1 мин/мес. Аккумулятор резервного питания Ni-Mh; 1,2 В; более 100 часов.

Электронная недельная таймер-розетка Энергия TS-ED1 (TGE-2A)

Электронную недельную розетку-таймер Энергия TS-ED1 (TGE-2A) можно запрограммировать на включение или выключение любого электроприбора на любой день недели, группу дней недели (например, выходные, будни и так далее), каждый день (то есть всю неделю) — всего 16 возможных комбинаций дней недели. Настроить время включения или выключения таймер-розетка Энергия TS-ED1 (TGE-2A) позволяет с точностью до 1 минуты. Если же вдруг понадобилось срочно включить или выключить электроприбор, подключенный через розетку с таймером Энергия, то достаточно просто перевести розетку-таймер в режим ручного управления (принудительно включить или выключить), а после перевести обратно в автоматический режим.

Одной из самых необычных функций таймера Энергия TS-ED1 (TGE-2A) с евророзеткой можно считать так называемый случайный режим включения. Эту функцию можно использовать, когда Вы покидаете квартиру или дом на долгое время. Подключите к розетеке-таймеру TS-ED1, например, торшер и он будет автоматически включаться по специальной программе с 18:00 до 6:00 каждый час в произвольный момент на время от 1 до 30 минут. Таким образом, будет обеспечиваться эффект присутствия кого-либо в квартире или доме, что может защитить Ваше жилье от ограбления.

220/240В, 50 Гц

Инструкция розетка-таймер Энергия TGE-2A (TS-ED1) (PDF, 33КБ)

Розетка с таймером – возможности и характеристики

Электронный таймер-розетка, как видно из названия, объединяет в одном приборе розетку и устройство учета времени. Таймер-розетка устанавливается в стационарную розетку или в разъем удлинителя. С обратной стороны корпуса в устройстве имеется силовая розетка, к которой подключаются потребители — электробытовые приборы.

Электроэнергия на выходные контакты подается не постоянно, а по графику. Время подачи напряжения программируется с помощью таймера, который контролирует реле, соединяющее контакты входа и выхода.

Розетки с таймером могут эксплуатироваться в самых разнообразных условиях окружающей среды. В частности, помимо стандартных приборов, выпускаются модификации, предназначенные для помещений с высоким уровнем влажности, брызгозащищенные устройства.

Для чего нужен электронный таймер и розетка с таймером недельная?

Электронный таймер розетка – это устройство, которое может управлять компьютерами и электронной техникой. В особенности они нужны для автоматического включения или выключения разных приборов через определенные интервалы.

Применение цифровой розетки с автоматическим выключением в быту

Приведем пример из жизни нашего читателя: “Я установил электронный таймер розетку у себя на даче, чтобы поливать огород летом. Дача у меня находится далеко от города, поэтому в будние дни не всегда хватает времени, чтобы туда съездить. Поэтому я мог поливать огород только в выходные, а растений это не устраивало. Установив розетку с таймером feron, я смог решить эту проблему. Полив осуществляется с помощью насоса, который расположен в скважине. Недельная розетка с таймером управляла насосом сама. Насос включался каждый день на полчаса и работал с понедельника по пятницу. Урожай растет на глазах и я очень доволен”.

Характеристики и нормативы

Разъему с учетом времени присущи следующие параметры:

1. Наибольший срок действия программы (программирование может осуществляться на срок от суток до 7-10 дней), а также интервальный временной диапазон.
2. Точность учета времени и максимальная погрешность при коммутации цепочек на входе и выходе (проще говоря — время срабатывания реле).
3. Дискретность переключения (показатель может колебаться между несколькими секундами и получасом).
4. Нагрузочные возможности устройства (наибольшие коммутируемые токи). Максимально допустимое количество ежесуточных коммутаций. При эксплуатации прибора рекомендуется особое внимание обращать на разрешенное количество ежесуточных приборов. Этот показатель разнится в зависимости от модели и указывается в техническом паспорте устройства.

Возможности

С помощью розеток с таймерами можно решать самые разные задачи. Нередко приборы оснащены возможностью создания эффекта присутствия, позволяющего включать и отключать свет в помещении по случайному графику или в заданное время, даже когда жильцов нет дома.

Программное обеспечение позволяет экономить электричество. К примеру, можно настроить программу так, чтобы во время отсутствия хозяев в доме отключалось электронное отопительное оборудование. При этом включаться обогревающие устройства могут незадолго до приезда жильцов, чтобы успеть натопить помещения до достаточно комфортной температуры.

Наружное освещение также можно включать и отключать по определенному расписанию. С помощью устройства возможно решение и другой задачи — включение и отключение по расписанию поливной системы на садовом участке.

Таймеры часто применяется там, где есть потребность в соблюдении строго расписания, например, в аквариумах и бассейнах. При помощи приборов учета времени здесь контролируется работа фильтров, компрессоров и осветительного оборудования.

Настройка прибора

Ниже рассмотрим способы настройки прибора на примере розетки с таймером торговой марки «Masterclear». Устройство оснащается аккумулятором, функционирующим под напряжением 1,2 В. Запаса аккумулятора достаточно на 100 часов работы. Особенность этого прибора — сохранение в памяти всех настроек даже в случае отсутствия напряжения в электросети.

Перед началом эксплуатации розетку нужно заряжать от сети в течение, по крайней мере, 14 часов. Далее необходимо нажать на клавишу Master Clear, что приведет к сбросу предыдущих настроек. После этого прибор готов к работе.

Функции кнопок

Чтобы правильно управлять устройством, нужно иметь представление о предназначении кнопок, расположенных на панели:

1. Master Clear — как уже говорилось выше, это кнопка сброса задач.
2. Clock — с помощью этой клавиши устанавливается сразу несколько параметров, в том числе текущее время, формат времени, летнее или зимнее время.
3. Timer — клавиша, позволяющая настроить различные параметры времени. Используется совместно с кнопками Week, Hour, Min, Clock.
4. Week — установка дней недели.
5. Hour — часы.
6. Min — минуты.
7. On/Auto/Off — выбор одного из режимов функционирования.
8. Random — эта функция позволяет контролировать случайные подключения и отключения.
9. RST/RCL — активация и деактивация программного обеспечения.

Настройка часов и времени года

Нажимаем на кнопку Clock и выставляем нужно время, а также вариант его отображения (используем клавиши Hour и Min). По умолчанию время задается в 24-часовом диапазоне, но при желании можно установить 12-часовой формат (a.m — дневное время, p.m — вечернее) с помощью клавиши Timer. Чтобы установить день недели, вначале нажимаем Clock, а затем — Week. Летнее или зимнее время устанавливается при помощи клавиши On/Auto/Off при одновременно нажатой кнопке Clock.

Выбор режима

Прибор может функционировать в одном из четырех режимов:

1. Всегда находится в состоянии «выключено». Режим задается при помощи клавиши On/Auto/Off выбором в меню пункта Manual Off.
2. Всегда находится в состоянии «включено». Для этого с помощью той же кнопки нужно выбрать пункт Manual On.
3. Включение и выключение в случайном порядке. Регулируется пунктом меню Random. Если установить эту функцию, прибор будет включаться и выключаться в произвольном режиме в ночное время суток. Автоматический режим. При помощи клавиши On/Auto/Off можно заранее запрограммировать нужные параметры работы устройства.

Настройка таймера недельной розетки и подготовка к работе

Розетка с таймером недельная использует аккумулятор, напряжением 1,2 В, который необходим для сохранения в памяти различных настроек и для функционирования внутренних часов. Он рассчитан на, более чем, 100 часов непрерывной работы устройства.

Это важная и полезная особенность, так как при отсутствии напряжения в сети настройки не стираются из памяти. Особенно это важно для потребителей, у которых наблюдаются частые перебои с питанием электросети.

Перед первым подключением, розетку необходимо предварительно зарядить от сети, не менее чем 14 часов. После этого, тонким предметом надавить на кнопку MASTER CLEAR, в результате чего сбросятся все её предыдущие установки и она станет готова к работе. В течение нескольких секунд обнулятся часы и загорятся все её элементы. В дальнейшем, кнопку MASTER CLEAR можно будет использовать для сброса всех предыдущих настроек.

Обозначение кнопок на панели

Для грамотного и правильного управления умной розеткой необходимо знать назначение кнопок на панели и то, какие функции они выполняют.

P.S. По правде говоря когда я первый раз увидел таймер то подумал что красный кружек под MASTERCLEAR это световой индикатор работы прибора, и долго не мог понять как это устройство включается. Однако нет, этот элемент также является кнопкой.

1. 1) – MASTER CLEAR, как уже было сказано выше, очищает внутреннюю память и сбрасывает все предыдущие установки;
2. 2) – CLOCK – многофункциональная кнопка, которая отвечает за:
3. – устанавливает текущее время, вместе с кнопками HOUR, MIN, WEEK;
4. – отображает время в различных форматах, 12 и 24-х часовом, совместно с кнопкой TIMER;
5. – переводит часы на летнее время и обратно, совместно с кнопкой ON/AUTO/OFF;
6. 3) – TIMER – настройка различных программ с кнопками WEEK, HOUR, MIN и перевод часов с копкой CLOCK;
7. 4) – WEEK – настройка дня недели;
8. 5) – HOUR – настройка часов;
9. 7) – MIN – настройка минут;
10. – ON/AUTO/OFF – осуществляют выбор режимов;
11. 9) – RANDOM – функция, которая управляет случайным включением-выключением;
12. 10) – RST/RCL – отменяет и восстанавливает программы.

Как настроить время, день недели и время года

Необходимо нажать и, удерживая клавишу CLOCK, установить необходимое время и способ его отображения (кнопка HOUR применяется для установки часа, а кнопка MINUTE для минуты). Изначально время указывается в 24-часовом формате, если вы привыкли к 12-часовому формату, то изменить его можно кнопкой TIMER (AM – до полудня, PM – после полудня, в данной модели розетки буквенное обозначение AM не показывается).

Для установки текущего дня недели необходимо нажать две кнопки в следующей последовательности, изначально зажимается CLOCK, а затем, кнопкой WEEK переключается нужный день (очерёдность дней в английском языке следующая: MO, TU, WE, TH, FR, SA, SU, начиная от понедельника и, заканчивая воскресеньем).

Летнее и зимнее время переключается кнопкой ON/AUTO/OFF , при зажатой кнопке CLOCK. Для летнего времени отображается слово – summer, для зимнего надпись в данной модели отсутствует.

Советы по настройке таймера

При настройке прибора следует убедиться, что параметры программ не противоречат друг другу. В противном случае приоритет всегда имеет вариант Off. Иными словами, если программы накладываются друг на друга, ни одна из них полноценно работать не будет.

В качестве примера можно привести ситуацию, когда в одной из настроек указано время работы прибора с 9:00 до 19:00, а в другой настройке — с 11:00 до 17:00. В результате таких настроек розетка будет работать лишь до 17:00, так как именно на это время приходится первая команда «выключить».

Пример настройки таймера

Предположим, что нужно настроить прибор таким образом, чтобы он включался ежедневно на 4 часа с 19:00 до 23:00. Ниже мы расскажем, как этого добиться.

Заходим в настройки системы. Для этого нам понадобится клавиша Timer. После нажатия на нее появляется надпись On 1. Далее выбираем день недели, а так как нам нужно настроить прибор на ежедневное включение, то жмем на кнопку Week до тех пор, пока на мониторе не появятся все дни недели. Затем выбираем нужное время при помощи включения клавиши Hour. Минуты нас в данном случае не интересуют, поэтому кнопку Min не трогаем.

Сохраняем показатель времени включения, для чего жмем на клавишу Timer. Вслед за нажатием происходит сохранение информации, а на мониторе появляется надпись Off 1, которой нужно настроить время отключения. Устанавливаем нужный параметр (в нашем случае речь идет о 23:00). С помощью клавиши Week выбираем дни недели, нажимаем на Hour и устанавливаем 23:00. Выход из режима программирования осуществляется кнопкой Clock.

Настройка электронного таймера

Перед тем, как настроить таймер электронного типа, надо знать для чего предназначены имеющиеся клавиши:

• MASTER CLEAR – полностью обнуляет все данные устройства.
• CLOCK – многоцелевая, отвечающая за: Установку реального времени. Нажимается вместе с HOUR, MIN, WEEK;
• переключение форматов времени – двенадцать и двадцать четыре часа. Нажимается вместе с TIMER;
• установку зимнего или летнего времени в паре с ON/AUTO/OFF.

Комментарии (109):

Напишите ваш вопрос или комментарий
