Подогреватель жидкостный предпусковой BINAR-5S (Diesel), BINAR-5S – руководство по эксплуатации.

АДВР.302.00.00.000 РЭ

1. Введение.

Настоящее руководство по эксплуатации (далее по тексту – РЭ) предназначено для изучения устройства, работы и правил эксплуатации предпускового подогревателя BINAR-5S (далее по тексту – подогреватель) предназначенного для машин типа ГАЗель Next, ГАЗон Next, ГАЗель Бизнес, Валдай Next, Соболь Бизнес. Подогреватель предназначен для предпускового разогрева и дополнительного подогрева двигателя автомобилей с жидкостной системой охлаждения с объёмом двигателей до 3,5 литров при температуре окружающего воздуха до минус 45°С.

Подогреватель предназначен для:

• разогрева двигателя при низких температурах для надежного запуска (режим «Предпусковой»);
• дополнительного подогрева двигателя и салона при работающем двигателе (режим «Догреватель»).

Управлять подогревателями можно с помощью пульта управления, который устанавливается на панели автомобиля. Пульт управления с таймером позволяет запрограммировать запуск подогревателя в назначенное время, а при работе по желанию пользователя выводит на индикатор значение температуры охлаждающей жидкости и режим работы. В случае возникновения неисправности на индикаторе пульта автоматически отображается ее номер.

На приборной панели автомобиля располагается кнопка переключения режимов работы подогревателя «Предпусковой» – «Догреватель».

Руководство по эксплуатации может не отражать незначительные изменения, внесенные предприятием – изготовителем после подписания к печати данного РЭ.

2. Основные параметры и характеристики.

Технические характеристики для изделий приведены в таблице 1.1.

Таблица 1.1.

3. Техника безопасности и предупреждения.

3.1 При монтаже и демонтаже подогревателя должны соблюдаться меры безопасности, предусмотренные правилами проведения работ с электрической сетью и топливной системой автомобиля.

3.2 Подогреватель разрешается применять только для целей, указанных в настоящем руководстве по эксплуатации.

3.3 Запрещается эксплуатация подогревателя при негерметичной топливной системе.

3.4 Автомобиль, оборудованный подогревателем, должен иметь огнетушитель.

3.5 Учитывая опасность отравления выхлопными газами при работающем подогревателе, выхлопная труба должна быть установлена так, чтобы исключить проникновение отработанных газов в кабину или всасывание их вентилятором через радиатор отопителя салона автомобиля.

3.6 Учитывая опасность отравления выхлопными газами при работающем подогревателе, запрещается пользоваться подогревателем при стоянке транспорта в закрытых непроветриваемых помещениях (гараже, мастерских и т.п).

3.7 Подогреватель запрещается применять в местах, где могут образовываться и скапливаться легковоспламеняемые пары и газы или большое количество пыли.

3.8 При заправке автомобиля топливом подогреватель должен быть выключен.

3.9 Запрещается устанавливать прерыватель массы в цепи питания подогревателя.

3.10 При проведении электросварочных работ на автомобиле подогреватель необходимо отключить от аккумуляторной батареи.

3.11 Запрещается подключение подогревателя к электрической цепи автомобиля при работающем двигателе и отсутствии аккумуляторной батареи.

3.12 Запрещается отключение эл. питания подогревателя до окончания цикла продувки.

3.13 Запрещается подсоединять и отсоединять разъемы подогревателя при включенном электропитании подогревателя.

3.14 После выключения подогревателя повторное включение должно быть не ранее, чем через 5-10 секунд.

3.15 В целях безопасности эксплуатации подогревателя после двух подряд неудачных запусков необходимо обратиться в сервисную службу для выявления и устранения неисправности.

4. Описание устройства и работы подогревателя.

Работа подогревателя зависит от работы автомобильного двигателя.

Питание подогревателя топливом и электроэнергией осуществляется от транспортного средства. Схема электрических соединений подогревателя приведена на рис. 4.1.

Подогреватель (основные узлы подогревателя показаны на рис. 4.2) является автономным нагревательным устройством, которое содержит:

• нагреватель (основные узлы нагревателя показаны на рис. 4.3);
• топливный насос для подачи топлива в камеру сгорания;
• помпа для принудительной прокачки рабочей жидкости системы охлаждения (антифриза) через теплообменные системы нагревателя и двигателя автомобиля;
• блок управления (входит в состав нагревателя), осуществляющий управление вышеперечисленными устройствами;
• пульт управления с таймером для автоматического или ручного запуска подогревателя;
• кнопка переключения режимов «Предпусковой» – «Догреватель» (не входит в комплект поставки, принадлежность автомобиля).

Подогреватель своим гидравлическим контуром встраивается в систему охлаждения двигателя таким образом, чтобы его помпа обеспечивала циркуляцию охлаждающей жидкости в двигателе и нагревателе.

Принцип действия подогревателя основан на разогреве или дополнительном подогреве жидкости, которая принудительно прокачивается через теплообменную систему нагревателя.

Для разогрева жидкости в качестве источника тепла используются газы от сгорания топливно-воздушной смеси в камере сгорания. Тепло передается охлаждающей жидкости через стенки теплообменника нагревателя. Охлаждающая жидкость прокачивается через нагреватель и систему охлаждения двигателя автомобиля.

При включении подогревателя блоком управления осуществляется тестирование и контроль работоспособности элементов подогревателя: индикатора пламени, датчиков температуры и перегрева, помпы, электромотора нагнетателя воздуха, свечи, топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига. Одновременно (автоматически) включается помпа.

По заданной программе происходит предварительная продувка камеры сгорания и разогрев свечи накаливания. Затем подается топливо и воздух. В камере сгорания начинается процесс горения. Контроль над горением топливо-воздушной смеси в камере сгорания осуществляется индикатором пламени. Горячие газы через стенки теплообменника нагревают протекающую жидкость системы охлаждения двигателя.

Блок управления (далее по тексту – БУ) осуществляет контроль температуры охлаждающей жидкости двумя датчиками. Датчики установлены вблизи входного и выходного патрубков теплообменника. Блок управления в зависимости от величины температур устанавливает режимы работы подогревателя: «полный», «малый» или «ждущий».

При работе по программе «Предпусковой», на режиме «полный» охлаждающая жидкость нагревается до 85°C, а при нагреве свыше, БУ устанавливает режим «малый». На режиме «малый» охлаждающая жидкость нагревается до 92°C, а при нагреве свыше, БУ устанавливает режим «ждущий». На режиме «ждущий» прекращается процесс горения, продолжается работа помпы.

При охлаждении жидкости ниже 80°С, если цикл работы подогревателя не закончился, подогреватель автоматически включается вновь на режим «полный».

При работе по программе «Догреватель» на режиме «полный», охлаждающая жидкость нагреется до 85С а при нагреве свыше, БУ устанавливает режим «малый».

• Если на режиме «малый» температура охлаждающей жидкости опустится ниже 80°С, то подогреватель перейдет на режим «полный».
• Если на режиме «малый» температура охлаждающей жидкости поднимется выше 92°С, то подогреватель перейдет на режим ждущий.

На режиме «ждущий» прекращается процесс горения, продолжается работа помпы. При охлаждении жидкости ниже 80°С, подогреватель автоматически включается вновь на режим «полный».

Продолжительность работы подогревателя (цикл) можно установить в интервале 20-120 минут (после установки подогревателя при его первом запуске продолжительность работы – 40 минут). Кроме того, имеется возможность выключить подогреватель в любой момент цикла.

При подаче команды на выключение подогревателя вручную или автоматически по истечению установленного цикла прекращается подача топлива, и производится продувка камеры сгорания воздухом.

Переключение режимов «Предпусковой» – «Догреватель» производится с помощью кнопки на приборной панели автомобиля. По умолчанию подогреватель стоит на режиме «Предпусковой», а при нажатии кнопки переходит в режим «Догреватель».

Особенности работы подогревателя:

1) если включен режим «Предпусковой», подогреватель будет работать независимо от двигателя автомобиля. Время работы зависит от времени установленного на пульте управления;

2) если включен режим «Догреватель» и двигатель автомобиля выключен, то подогреватель запустится совместно с двигателем и будет работать на поддержание рабочей температуры;

3) если включен режим «Догреватель» и двигатель автомобиля выключен, то при включении подогревателя он будет работать в режиме «Предпусковой», при запуске двигателя подогреватель автоматически перейдет на режим «Догреватель». Если заглушить двигатель, то подогреватель выключится вместе с двигателем автомобиля (если истекло время работы подогревателя, установленное перед запуском).

Если после выключения двигателя автомобиля, время установленное при включении подогревателя не истекло, то подогреватель перейдет на режим «Предпусковой» и продолжит работать до момента истечения заданного времени или до принудительного выключения с ПУ.

Особенности автоматического управления работой подогревателя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск подогревателя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение подогревателя;

2) если во время работы подогревателя произойдет срыв пламени и прекратится горение, то подогреватель произведет продувку и повторный розжиг.

После 3-х неудачных розжигов происходит выключение подогревателя;

3) при перегреве подогревателя (например, нарушена циркуляция охлаждающей жидкости, воздушная пробка и др.) происходит автоматическое переход на ждущий режим и после остывания подогревателя происходит розжиг и работа подогревателя;

4) при падении напряжения ниже 9,5В или его повышении свыше 16В происходит выключение подогревателя;

5) при аварийном выключении подогревателя на пульте управления высвечивается код неисправности. Расшифровка кода неисправности описана в таблице 6.1.

Внимание!

• 1. Подогреватель работает эффективнее при максимально открытом положении крана отопителя салона автомобиля.
• 2. С целью экономии электроэнергии переключатель оборотов вентилятора отопителя салона устанавливать в положение «Минимальная вентиляция»;
• 3. Направление воздушных потоков отопителя салона установить в положение «В лицо» (Во избежание повреждений лобового стекла при низкой температуре воздуха не устанавливайте направление воздушных потоков «На стекло»).

Рис. 4.1 – Схема электрических соединений BINAR-5S для автомобилей типа ГАЗель Next, ГАЗон Next, Валдай Next, Соболь Бизнес.

1. Вид на колодки XS3 и ХРЗ показан со стороны присоединительной части (не со стороны провода).

Рис. 4.1а – Схема электрических соединений BINAR-5S для автомобилей типа ГАЗель Бизнес.

1. Вид на колодки XS3, XS5, ХРЗ и ХР5 показан со стороны присоединительной части (не со стороны провода).

Рис. 4.2 – Основные узлы подогревателя BINAR-5S-NEXT-5295 (Diesel), BINAR-5S-NEXT-5850 для автомобилей ГАЗель Next.

Рис. 4.2а – Основные узлы подогревателя BINAR-5S-VLD-5515 для автомобилей Валдай Next.

Рис. 4.2б – Основные узлы подогревателя BINAR-5S-NEXT2 (Diesel), BINAR-5S-NEXT2-5060 (Diesel) для автомобилей ГАЗон Next.

Рис. 4.2в – Основные узлы подогревателя BINAR-5S-4505, BINAR-5S-4600, BINAR-5S-5325, BINAR-5S-5340 для автомобилей ГАЗель Бизнес.

Рис. 4.2г – Основные узлы подогревателя BINAR-5S-SOBOL-5415 для автомобилей Соболь Бизнес.

Рис. 4.3 – Основные узлы нагревателя.

5. Блок управления (БУ).

БУ управляет работой подогревателя по программе, выполняя следующие функции:

а) включение и останов подогревателя по команде с пульта управления;

б) диагностику (проверку исправности) узлов подогревателя в начале и во время работы;

в) выбор режима работы подогревателя (в зависимости от напряжения питания):

• если напряжение меньше 13.2В, то БУ устанавливает функцию «подогрева»;
• если напряжение больше 13.2В, то БУ устанавливает функцию «догрева» (если включен режим «Догреватель»).

г) контроль работы подогревателя и выбор режима работы в зависимости от температуры охлаждающей жидкости и напряжения в сети;

д) связь с устройствами управления, определение активных устройств, передача информации;

е) выключение подогревателя:

• при окончании заданного цикла;
• при выключении двигателя автомобиля;
• при потере работоспособности одного из контролируемых узлов;
• при выходе параметров за допустимые пределы (температуры, напряжения и срыве пламени в камере сгорания).

6. Органы управления подогревателя.

6.1 Пульт управления с таймером.

6.1.1 Пульт предназначен для управления подогревателем.

На лицевой панели пульта расположены: 4-х разрядный цифровой светодиодный индикатор, четыре точечных светодиода – три слева (нижний, средний, верхний) и один справа и три кнопки (левая, средняя, правая).

Расположение цифр, светодиодов и кнопок показано на рисунке 6.1.

Рис. 6.1 – Панель пульта.

Нажатие на кнопки в процессе управления может быть коротким (менее 2 сек) и длинным (более 2 сек). При этом можно осуществить следующие операции:

• настройка часов;
• запуск подогревателя;
• останов подогревателя;
• настройка таймера запуска №1, №2 или №3;
• активация только одного из 3-х таймеров;
• дезактивация установленного таймера;
• настройка дня недели;
• корректировка хода часов;
• настройка времени свечения индикатора;
• просмотр на индикаторе:

а) текущего времени;

б) температуры теплоносителя;

в) напряжения питания на блоке электронном;

г) режимов работы подогревателя;

д) времени работы подогревателя;

е) номера версии установленной программы в блоке управления.

6.1.2 Настройка или корректировка часов.

При первоначальном подключении подогревателя к электросети автомобиля или после перерывов в электропитании на пульте происходит обнуление текущего времени. Индикатор имеет вид (Рис. 6.1).

Длинное (более 2 сек.) нажатие правой кнопки вызывает режим настройки текущего времени, при этом первые два разряда индикатора начинают мигать (Рис. 6.2).

Рис. 6.2 – Коррекция часов.

Последующим прерывистым или постоянным нажатием правой или левой кнопок установить необходимое значение часов. Нажатие на правую кнопку приводит к увеличению значения времени на один час. Нажатие на левую кнопку приводит к уменьшению на один час.

Для подтверждения установки часа нажмите на среднюю кнопку, при этом начинают мигать разряды 3 и 4 (рис. 6.3). Правой или левой кнопками устанавливается необходимое значение минут.

Рис. 6.3 Коррекция минут.

Для подтверждения установки минут нажмите на среднюю кнопку при этом на индикаторе в первом разряде высветится «aН» (настройка дня недели), и будет мигать 4 разряд индикатора (рис 6.4). Необходимый день можно установить правой или левой кнопками, при этом цифры от 1 до 7 означают дни недели 1 – понедельник, 2 – вторник и т.д. до 7 – воскресение.

Рис. 6.4 – Настройка дня недели.

Для подтверждения установки дня недели нажмите на среднюю кнопку, при этом на индикаторе в первом разряде высветится «С» (коррекция хода часов), и будут мигать 3 и 4 разряды индикатора (рис. 6.5).

Нажатием правой или левой кнопками устанавливается необходимое значение коррекции хода часов в интервале +10 …-10 сек. в час.

Рис. 6.5 – Настройка хода часов.

Для подтверждения установки хода часов нажмите на среднюю кнопку при этом на индикаторе в первом разряде высветится знак «┞» (настройка времени свечения индикатора) и будут мигать 2, 3 и 4 разряды индикатора (рис 6.6).

Рис.6.6 – Настройка времени свечения индикатора.

Продолжительность свечения индикатора можно установить 30 сек и от 1 мин до 60 мин с шагом 1мин, (- – -) – постоянное свечение.

Правой или левой кнопками устанавливается необходимое значение.

После настройки времени свечения индикатора нажмите на среднюю кнопку для возврата в режим индикации времени (см. рис 6.7).

Рис. 6.7 – Индикация текущего времени.

6.1.3 Просмотр температуры теплоносителя, напряжения и номера версии установленной программы.

Из режимов, когда на индикаторе высвечивается текущее время, работа подогревателя или работа помпы, при коротком нажатии на правую кнопку на индикаторе высвечивается значение температуры охлаждающей жидкости на выходе из нагревателя.

При этом в первом разряде индикатора высветится знак Ƚ, во втором разряде знак « – » (минус), если температура отрицательная, а в 3 и 4 разрядах значение температуры в градусах Цельсия (рис 6.8).

Рис. 6.8 – Температура теплоносителя.

При повторном коротком нажатии на правую кнопку на индикаторе высвечивается напряжение питания. При этом в первом разряде индикатора высветится знак U во 2, 3 и 4 разряде числовое значение. В четвертом разряде показывается десятые доли вольта (рис 6.8а).

Рис. 6.8а – Напряжение питания (12,5 В).

При повторном коротком нажатии на правую кнопку пульт возвращается в режим индикации «текущее время».

При коротким нажатие на левую кнопку, из режима показа «температура теплоносителя» или «напряжения питания», на индикаторе высветится номер версии программы, установленной в электронном блоке (рис. 6.9).

Рис. 6.9 – Версия программного обеспечения.

6.1.4 Установка времени работы подогревателя.

Из режима «текущее время» длинное нажатие левой кнопки позволяет откорректировать время непрерывной работы подогревателя. На индикатор в первый разряд выводится латинская буква «L», а во 2, 3 и 4 разрядах время работы подогревателя до автоматического отключения в минутах (рис. 6.10). Нажатием на правую или левую кнопки, это время можно изменить, причем каждое нажатие изменяет время на 5 минут. Правая кнопка увеличивает время работы, левая – уменьшает. Диапазон изменения от 20 до 120 минут.

Установив время, следует нажать на среднюю кнопку. Информация запоминается, на индикатор выводится текущее время.

Рис. 6.10 – Установка времени непрерывной работы подогревателя.

6.1.5 Ручной запуск подогревателя.

Ручной запуск подогревателя можно осуществить, коротким нажатием на среднюю кнопку, если на индикаторе высвечивается текущее время, температура жидкости или напряжение питания. Подогреватель запускается в работу, при этом в первом разряде высвечивается режим работы, а в 3 и 4 разрядах высвечивается время работы в минутах, и постоянно светится правый светодиод (рис. 6.11, на индикаторе показано, что подогреватель работает в режиме «розжиг» и с момента включения работает 2 минуты).

Рис. 6.11 – Индикатор при работе подогревателя в режиме розжига.

Во время работы подогревателя на индикаторе отображаются режимы работы и время работы с момента включения (рис 6.12, 6.13, 6.14 и 6.15).

Рис. 6.12 – Полный.

Рис. 6.13 – Малый.

Рис. 6.14 – Ждущий.

Для выключения подогревателя необходимо повторно нажать на среднюю кнопку, при этом на индикаторе высвечиваются режим работы «П» – продувка, отсчет времени работы подогревателя и частое мигание светодиода (рис. 6.15).

При работе подогревателя при последовательном нажатии на правую кнопку пульта на индикаторе высветится информация о температуре охлаждающей жидкости, напряжение питания и режим работы.

Рис. 6.15 – Индикация в режиме продувки.

6.1.6 Автоматический запуск подогревателя.

Для автоматического запуска подогревателя необходимо установить время запуска. Пульт позволяет запрограммировать три автоматических запуска, для этого имеются три независимых таймера. Любой из трех автоматических запусков будет осуществлен только при его активизации.

Активировать можно только один таймер.

Установка времени автоматического запуска подогревателя осуществляется из режима «Текущее время» коротким нажатием левой кнопки. Индикатор будет иметь вид рис. 6.16.

Рис. 6.16 – Установка 1-го таймера.

Номер таймера изменяется нажатием на левую кнопку и обозначается одним из светодиодов с левой стороны индикатора. Для активизации таймера нужно нажать среднюю кнопку. При этом загорится правый светодиод (рис. 6.17, запуск произойдет в 14 часов 15 минут).

Повторным нажатием на среднюю кнопку можно активизацию таймера отменить.

Рис. 6.17 – Активация 2-го таймера.

Для коррекции времени запуска любого таймера необходимо нажать на правую кнопку, при этом будут мигать первые два разряда (часы).

После установки необходимого значения часов левой или правой кнопками нужно нажать на среднюю кнопку, после чего будут мигать разряды 3 и 4, в которых устанавливается необходимое значение минут. Нажатием на среднюю кнопку подтверждается значение установленного времени, и при этом на индикаторе высветится информация (рис. 6.18)

Рис. 6.18 – Установка 2-го таймера.

Для установки дня недели в который необходимо запустить подогреватель необходимо при установленном 3-ем таймере нажимать среднюю кнопку до появления на таймере информации согласно рис. 6.19.

Рис. 6.19 – Установка дня недели для запуска подогревателя.

6.1.7 Индикация кода неисправности при отказах в работе подогревателя.

При включении и работе подогревателя могут возникнуть неисправности. В этом случае блок управления подогревателя автоматически подает команду на выключение подогревателя.

Каждая возникающая неисправность кодируется и автоматически высвечивается на индикаторе (рис. 6.20). При этом код неисправности и светодиод, отображающий работу подогревателя, будут редко мигать. Коды неисправностей подогревателя приведены в таблице 6.1.

Рис. 6.20 – Индикатор при отказе подогревателя.

Таблица 6.1 – Коды неисправностей.

7. Рекомендации.

7.1 Если подогреватель после включения не запускается, то необходимо убедиться в наличии топлива в баке, в заряженности аккумуляторной батареи и в надежности соединения разъемов подогревателя.

7.2 Если не работает пульт управления (после нажатия кнопки не светится индикатор) то необходимо проверить контакты разъемов.

7.3 Все другие возможные неисправности подогревателя определяются автоматически и высвечиваются в виде кода на индикаторе пульта.

7.4 Описание неисправности подогревателя и методика их устранения смотри в таблице 6.1 настоящего РЭ.

7.5 При всех неисправностях, возникших во время эксплуатации, кроме оговоренных в п. 7.1 и 7.2. необходимо обращаться в ремонтную мастерскую.

7.6 Для обеспечения надежной работы подогревателя необходимо включать его один раз в месяц на 5-10 минут, в том числе и в теплый период года, если подогреватель не эксплуатируется. Данная операция необходима для удаления образующихся вязких пленочных отложений на подвижных частях топливного насоса. Не выполнение данной операции может привести к отказу работы подогревателя.

7.7 Надежная работа подогревателя зависит от качества и вида топлива, которое должно применяться в зависимости от температуры окружающей среды.

7.8 Применять топливо и охлаждающую жидкость соответствующих сезону марок.

7.9 Регулярно контролировать степень зарядки аккумуляторной батареи.

7.10 Регулярно (1 раз в месяц) контролировать топливную и жидкостную системы на предмет утечек.

7.11 Рекомендуется при длительной стоянке или хранении автомобиля отключать подогреватель от источника питания (аккумулятора) во избежание его разрядки (ток потребления подогревателя в нерабочем состоянии (30 ÷ 40) мА).

Внимание!

• Показания температуры охлаждающей жидкости на щитке автомобиля могут не совпадать с показанием на пульте управления по причине замера температуры в разных точках жидкостного контура.

8. Транспортировка и хранение.

8.1 Подогреватели безопасны при транспортировке и могут транспортироваться любыми транспортными средствами в том числе воздушным и железнодорожным транспортом, обеспечивающим защиту упакованных изделий от атмосферных осадков и климатических факторов согласно условиям 5 ГОСТ 15150-69, а от механических воздействий по категории С ГОСТ 23216 -78.

8.2 Условия хранения подогревателя в упаковке предприятия-изготовителя должны соответствовать условиям хранения 2 ГОСТ 15150-69.

8.3 Срок хранения подогревателя в упаковке предприятия-изготовителя 24 месяца.

9. Гарантийные обязательства.

9.1 Гарантированный срок эксплуатации подогревателя устанавливается согласно условий гарантии на автомобили, выпущенные автомобильным заводом – по срокам и пробегу автомобиля (что наступает раньше).

9.2 При отсутствии штампа организации с указанием даты продажи гарантийный срок исчисляется с даты изготовления отопителя.

9.3 Изготовитель не принимает претензии на некомплектность и механические повреждения после его продажи.

9.4 Производитель гарантирует нормальную работу своей продукции при условии соблюдения потребителем всех правил эксплуатации, транспортировки и хранения, указанных в данном руководстве. Если неисправность была обнаружена в течение гарантийного срока, то она будет установлена бесплатно. Установку изделия должны проводить организации, уполномоченные производителем. При этом в гарантийном талоне заполняется графа «Сведения о монтаже».

Гарантийные обязательства не распространяются на дефекты, возникшие в результате:

• форс-мажорных обстоятельств: ударов молнии, пожара, затопления, наводнения, недопустимых колебаний напряжения, ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• монтажа, ремонта или наладки, если они проведены лицами и организациями, не уполномоченными производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использование неоригинальных запасных частей.

Внимание!

• Гарантийный талон вкладывается в данное руководство.

Поделиться ссылкой:

Воздушные отопители и жидкостные подогреватели

Сервис и документация

Гарантийные обязательства:

• Гарантийный срок изделия составляет 18 месяцев со дня продажи или 1000 моточасов для воздушных отопителей и 500 моточасов для жидкостных подогревателей или пробег автомобиля с установленным изделием составил не более 50000 км.
• Установку изделия должны проводить организации, уполномоченные Производителем.
• Производитель гарантирует нормальную работу своей продукции при условии соблюдения потребителем всех правил предусмотренных в руководстве по эксплуатации завода — изготовителя.

Гарантийными случаями не являются:

• форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Источник

Установка автономного подогревателя Бинар 5S

Последняя запись была ровно год назад, и в ней я описывал процесс установки электроподогревателя Северс+. Стоит пару слов сказать об этой электрогрелке. С момента установки расход упал с 18 литров до 14. Грелку включал всю зиму на 2 часа утром, и по 8 часов на работе. Правда через год у грелки рассыпалась помпа. В остальном — отличная штука.

Ближе к середине зимы бегать каждое утро с кабелем к машине стало изрядно напрягать. Поэтому для себя я решил, что к следующей зиме обязательно поставлю себе автономный подогретватель — Бинар.

Как говорится, готовь сани летом… Но я, как обычно, дотянул с покупкой Бинара до сентября. Установку производил самостоятельно. Простыл, пока протягивал топливные патрубки, провалялся почти неделю. В итоге вся установка в режиме «час в день во время работы» затянулась на 1.5 месяца.

Итак, расположить Бинар на праворульной субаре можно в двух местах — на левом стакане, и на правом лонжероне. Правый лонжерон у меня занят Северсом, поэтому у меня особо нет выбора, где располагать грелку.

Картинка с сайта: instruk.lada-43.ru

Естественно, крепеж из комплекта не особо подходит. Было решено сделать металлическую пластину с отступами, закрепить её на левом стакане. К пластине прикрутить монтажную планку, а к планке — Бинар.

Легче сказать, конечно. Прежде чем сделать пластину, потребовалось вспомнить моделирование, и подгонять размеры с помощью картонки. Крепеж к стакану осуществляется на 4 болта М6.

Картинка с сайта: instruk.lada-43.ru

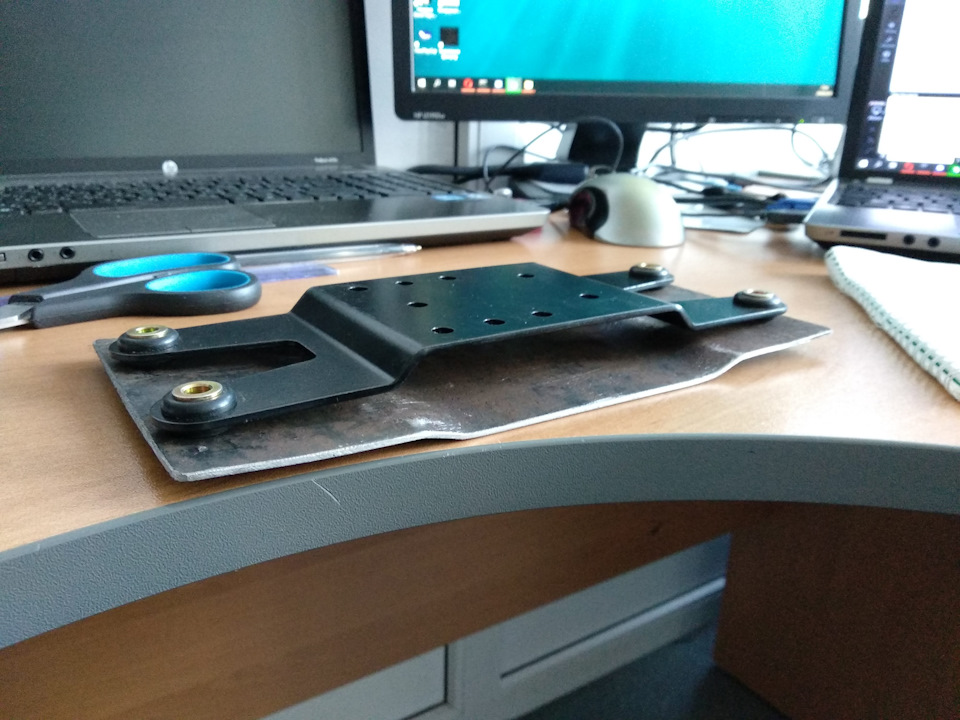

Изначально пластина планировалась прямой, но в ходе примерки было решено добавить её жесткости путем двух параллельных сгибов. Кроме того, подобная форма позволит исключить касание болтами стакана.

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Ну и примерка металлической пластины на машине. Дырки для сверловки удобно подсвечивать краской со стороны арки.

Картинка с сайта: instruk.lada-43.ru

Параллельно с изготовлением крепежа, я занимался протяжкой косы и топливных патрубков. На предыдущем фото видно, что топливный патрубок я решил пропустить вместе с основной магистралью — по салону. Хотя производитель грелки категорически запрещает это делать. Протиснуть патрубок в резинку на моторном щите оказалось целым испытанием — без снятия торпеды сделать это крайне проблематично. Мне для этих целей пришлось использовать эндоскоп, и только тогда удалось увидеть примерное положение трубки.

А вот проводку прокинуть в салон — плевое дело. На моторном щите есть две заглушки как раз для этих целей. Удобно.

Картинка с сайта: instruk.lada-43.ru

Продолжая речь про топливную трубку, выход из салона на улицу я сделал через родной уплотнитель.

Картинка с сайта: instruk.lada-43.ru

Бак у нас состоит из двух половинок, так что левая часть бака меня не интересует. Основной насос стоит справа — значит и врезаться будем туда. Протянуть трубку между двумя половинами баков сложно, но реально. Перед операцией лучше посмотреть на снятый бак (где-нибудь на фото в интернете), чтобы приблизительно понимать, в какой канавке нужно пропустить трубку.

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

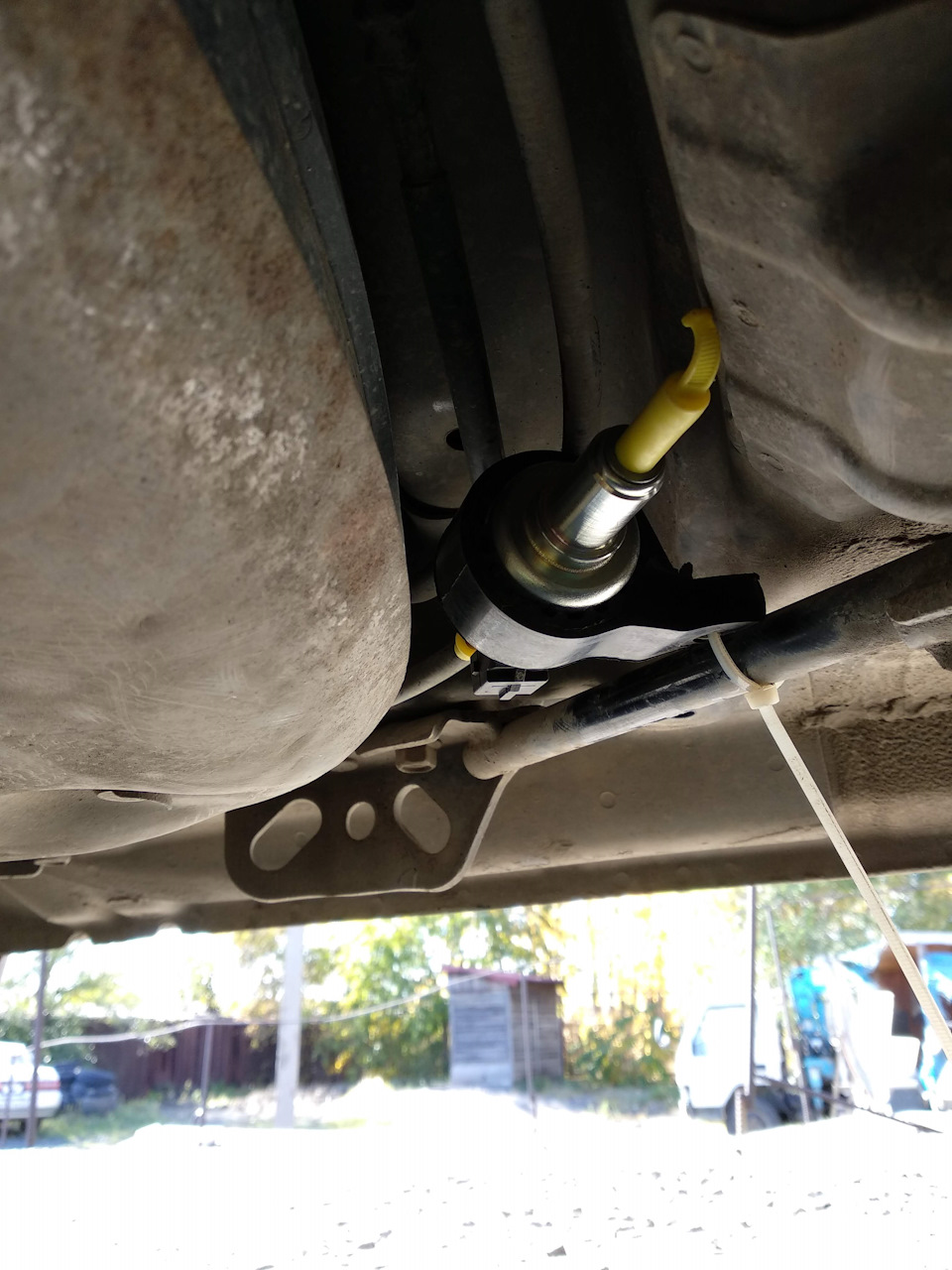

Рядом с баком, согласно рекомендациям производителя грелки, необходимо разместить топливный насос. Отлично для этих целей подходит непонятная распорка кузова с правой стороны. Для крепления к распорке необходимо изготовить хомут.

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

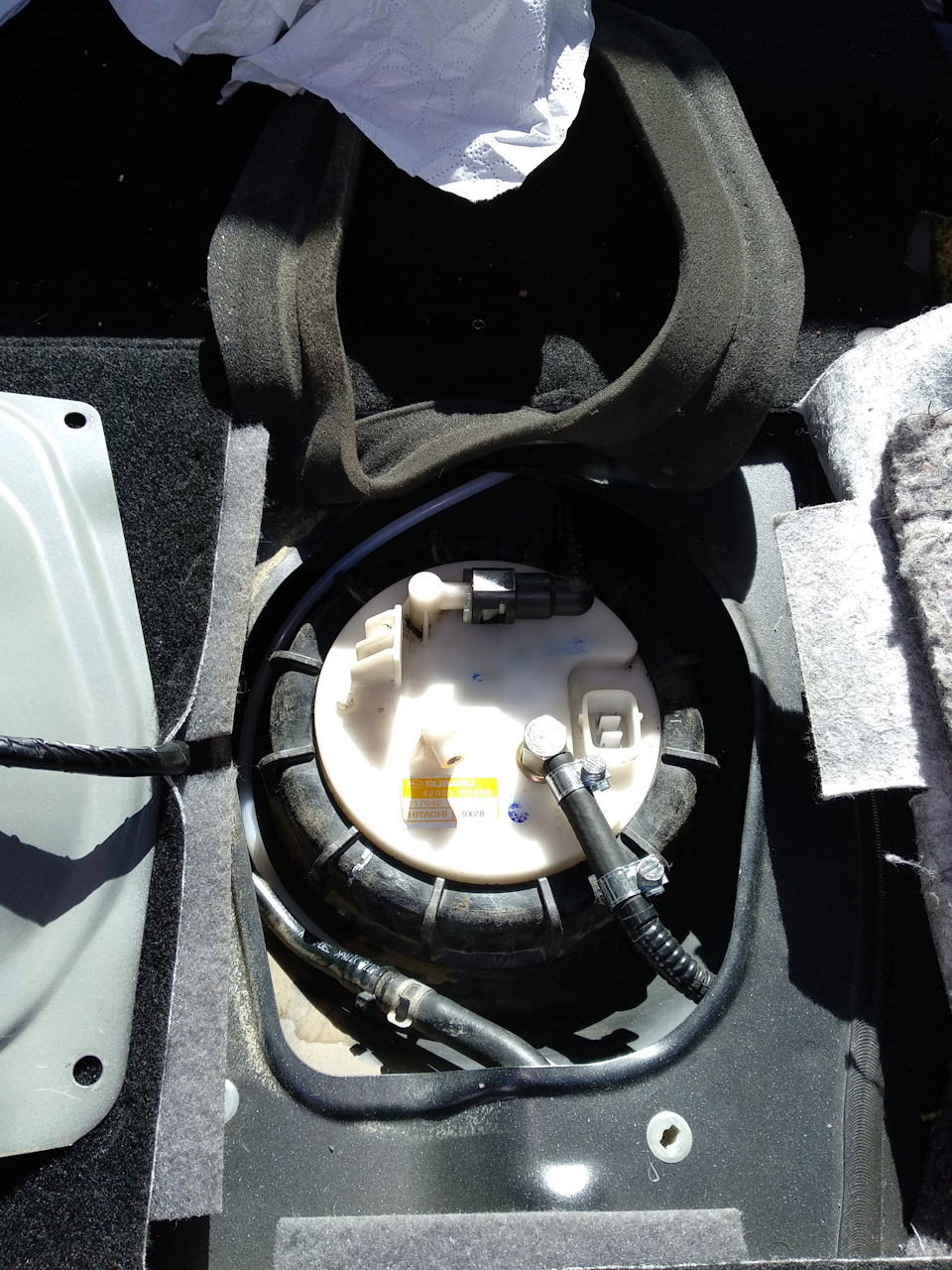

Немного боязно было сверлить крышку бензобака. Но когда я узнал, что крышка — это заменяемая часть, идет вместе с фильтром, стало полегче) Сверлим, изгибаем патрубок по форме, с учетом пружин на корпусе бензонасоса.

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Картинка с сайта: instruk.lada-43.ru

Важно! Через 2 недели после первого запуска подогревателя, обнаружил лужу бензина под машиной! В ходе расследования выяснилось, что выскочила топливная трубка из резинового патрубка (в районе насоса). Сама топливная трубка — нейлоновая, очень скользкая. Я собрал все по рекомендациям производителя, стык в стык, затянул хомутики. Но вероятно от вибрации, она все же выскочила. Сначала я подумал, что это мой косяк, я недотянул. Но на всякий случай, решил проверить еще и стык в районе крышки бензобака. И не зря. Хомут обжимал последние миллиметры трубки. Еще пару дней, неделю — и проблемы были бы обеспечены. В общем, переобжал все соединения, что есть сил. Наблюдаю.

Самая сложная часть позади, осталось смонтировать выхлопную систему. Вот тут мне и пригодился штатный крепеж Бинара — на длинную планку удобно прикрутить выхлопную трубу. В качестве точки крепления отлично подходит треугольный рычаг. От резиновых соединений выхлоп находится далеко, первые 30 сантиметров обернуты в теплоизоляцию.

Картинка с сайта: instruk.lada-43.ru

Осталось поставить сам подогреватель, подключить топливо, вход воздуха, выхлоп. Все дико неудобно, но возможно.

Картинка с сайта: instruk.lada-43.ru

Почти последний этап — подключение патрубков охлаждающей жидкости, помпы. Тут проблем никаких. Я не заморачивался с логикой врезки — Бинар у меня греет сначала печку, потом блок. Хотя кому-то важнее греть мотор. Мне не принципиально.

Общий вид подключения представлен на фото. Я хотел подключить грелку по схеме: Блок -> Северс+ -> помпа Бинара — > Бинар -> Печка -> Блок. Но в начале октября пришлось снять электрической подогреватель, и собрать временную схему. С точки зрения производителя, это неверная(!) схема — помпа находится в верхней точке, при появлении там воздуха, подогреватель отключится по перегреву. В общем, схема работоспособная, если выгнать весь воздух из системы.

Картинка с сайта: instruk.lada-43.ru

Как результат, могу сказать, что подогреватель отлично работает, греет очень быстро. Управляется через СМС или с пульта в салоне (не подключал к реле сигнализации). Если бы не казус с лужой бензина под машиной, все было бы совсем отлично.

В ближайшее время опубликую вторую часть истории, где опишу схему подключения Северс+ и Бинар вместе.

Источник

Бинар 5 инструкция по установке

По жизни я человек нетерпеливый и теплолюбивый. Следствием этого является паническое нежелание прогревать зимой холодное авто. Так что пришло время и была куплена МЕЧТА :)) — автономный предпусковой обогреватель.
Правда «мечтой» всегда была WEBASTO, но 1000 баков + реальные проблемы новых версий (прогар, необходимость ехать в сервис после 3 неудачных запусков, CAN и т.д), а так же сложности с выбором недорогих б/у вариантов. Ценник новой свечи, прокладок, сеточки, помпы и/или нового топливного насоса даже без дополнительного монтажного комплекта могут «высосать» 100-250 баков из семейного бюджета. И это при стоимости самого комплекта порядка 250 баков.
А надо еще пульт с таймером и т.д… 🙁

В общем решился я только когда появился оптимальный, на мой взгляд, вариант Бинар 5Д компакт.
Кратко рассмотрим что это за «зверь»:
«Бинар 5Б и Бинар 5Д (далее по тексту – подогреватель) и их модификаций. По-
догреватели предназначены для предпускового разогрева двигателя автомобилей
с жидкостной системой охлаждения с объёмом двигателей до 3,5 литров при тем-
пературе окружающего воздуха до минус 45°С. Подогреватель Бинар 5Б работает
на бензине, а подогреватель Бинар 5Д — на дизельном топливе. Подогреватели
Бинар 5Б-С и Бинар 5Д-С имеют вывод для подсоединения к сигнализации авто-
мобиля или для установки модема…

Теплопроизводительность, кВт 5±0,5
Номинальное напряжение питания, В 12
Допустимое отклонение напряжения питания от номинала, В 9,5 ÷ 16
дизельное топливо (ГОСТ 305)
Расход топлива (не более), л/час 0,6
Теплоноситель Охлаждающая жидкость (ГОСТ 28084)
Потребляемая электрическая мощность вместе с помпой (не более), Вт 80
Потребляемая мощность при запуске (100 сек), Вт 100
Максимальная температура нагрева жидкости, °С +85
Включение вентилятора печки салона при температуре жидкости +40
Режим запуска ручной или автоматический
Время работы одного цикла, мин 40
Масса подогревателя со всеми комплектующими элементами, кг, не более 8

Не последнюю роль сыграли положительные отзывы народа в районе Крайнего Севера, модернизация нового Бинара заменой свечи на японскую, помпы на Бошь и импортные разъемы на штатной проводке нагревателя.

П.С. Ну и еще курс бакса к российскому рублю резко упал. но я вам этого не говорил. :))

Покупал я его в «Автоклимате» в Минске, выглядело все примерно так:
www.drive2.ru/l/4899916394579174596/?page=0

Позволю себе такие вот ссылочки, т.к. считаю, что большую ценность представляет опыт установки комплекта именно на наше авто :))

Плюсы данного подогревателя :
1. простота и дешевизна ( как самого, так и ремонта).
Производитель не отрицает, что «содрал» его с легендарного WEBASTO TOP C — и это ЗДОРОВО!
2. Система обладает достаточной мощностью (5 кВТ!) — прогрев моей при -15.-20 до 60 градусов цельсия занимает 15 минут.
3. Широкий фукционал ШТАТНОГО! пульта с таймером, показывающего температуру, время, режим работы, напряжение бортовой сети и имеющего кроме 3-х предустановленных таймеров еще кучу «тонких» настроек.
Судя по форумам разработчики плотно работают с пользователями и могут даже переделать прошивки под конкретного пользователя (круглосуточная работа для маршрутчиков и т.д).
4. Хороший монтажный комплект (остается еще процентов 30 переходников/хомутиков/шлангов :))
5. Подробная инструкция.
6. Простая но КАЧЕСТВЕННАЯ конструкция и сборка. Здесь нет конечно супертехнологий, но сделано добротно, аккуратно, с запасом прочности и простотой ремонта.

В общем это уже почти реклама, но ИМХО — «поделом» :)))
Итак, так как фотки я умудрился почти все потерять, пока опубликуем то что есть.
В штатное место под бампер с водительской стороны она если и лезла, то с трудом, поэтому было принято решение установить ее изнутри моторного отсека, на лонжероне сразу за радитором — так обеспечивается простота осмотра и демонтажа или ремонта (тьфу-тьфу-тьфу) устройства. Бинар стоит под углом к вертикали, но такая установка допустима с точки зрения руководства по эксплуатации прибора.

Установка проста — закрепляем, разрезаем трубку на салонный радиатор и делаем петлю через Бинар и электрическую помпу. При монтаже сверялся с фирменной инструкцией WEBASTO для нашего авто, скачанной с интернета.

Климатические условия, характерные для российских широт, вынуждают некоторых автовладельцев тратить денежные средства на приобретение предпускового подогревателя двигателя. Подобное оборудование действительно необходимо для нормального запуска мотора в холодное время года.

Отечественный рынок предлагает различные марки и модели приборов, однако наиболее эффективным считается подогреватель двигателя «Бинар 5Д Компакт», производимый ООО «Адверс». Бензиновые модели подогревателей маркируются буквой Б. Для двигателя, использующего в качестве топлива дизель, подходит «Бинар 5Д Компакт».

Картинка с сайта: instruk.lada-43.ru

Компания «Адверс» практически неизвестна в широком кругу автолюбителей. Производство фирмы располагается на территории Самары. Несмотря на то что компания не является популярной и известной, она предоставляет полную техническую поддержку потребителям, поэтому интересующиеся автовладельцы легко могут отыскать отзывы о «Бинаре 5Д Компакт» и других моделях подогревателей.

Стоимость оборудования

Отечественные автономные предпусковые подогреватели «Бинар» — одни из самых доступных по цене среди аналогов на рынках автомобильного оборудования. Средняя цена на «Бинар 5Д Компакт» с установкой составляет 27-30 тысяч рублей. Сумма немаленькая, однако полностью себя окупает за короткий период эксплуатации. Поклонники импортных моделей предпусковых подогревателей весьма скептично относятся к отечественным аналогам, однако отзывы о «Бинаре 5Д Компакте» подтверждают обратное: российское оборудование не только более эффективно, в отличие от тех же Eberspacher и Webasto, но и обходится значительно дешевле.

Конструкция прибора

Устройство подогревателя «Бинар» аналогично прочим моделям оборудования и не включает никаких особенностей. Как происходит монтаж устройства «Бинар 5Д Компакт»? Установка осуществляется в подкапотном пространстве с подключением к системе охлаждения автомобиля. Сообщение подогревателя с системой охлаждения необходимо по той причине, что его помпа разгоняет поток антифриза не только в самом устройстве, но и в охлаждающей системе до запуска двигателя транспортного средства.

Основная задача «Бинара 5Д Компакта» — подогрев до определённой температуры охлаждающей жидкости. На воздушный нагнетатель и топливный насос после подключения электропитания подаётся ток, который поджигает свечу накаливания и далее поступает на обмотку циркуляционной помпы. В камеру сгорания топлива подаётся воздух из атмосферы, смешиваясь с горючим, впрыскиваемым через форсунки, и образует топливную смесь, которая поджигается подаваемой искрой и выделяет тепло. Энергия, выделяемая в результате, нагревает стенки теплообменника, что приводит к повышению температуры антифриза, который перемещается через подогреватель «Бинар 5Д Компакт» по замкнутому циклу и поступает в магистрали двигателя автомобиля.

Картинка с сайта: instruk.lada-43.ru

Температура охлаждающей жидкости на входе и выходе из патрубков определяется двумя датчиками. Блок управления получает от них данные и выбирает определённый режим работы. Вентилятор отопителя включается автоматическим реле при повышении температуры антифриза до 40 о С, а образуемый тёплый воздух нагнетается в салон автомобиля. Лопасти вентилятора останавливаются после снижения температуры на 10 о С. Для регулятора скорости работы крыльчатки выставляется минимальный режим, что позволяет избежать перегрева салона машины.

Подогреватель «Бинар 5Д Компакт» работает в двух режимах — ручном и автоматическом. Время работы устройства варьируется от 20 до 120 минут, однако отключить его можно в любой момент.

Комплектация

«Бинар 5Д Компакт» реализуется в следующей комплектации:

• дистанционный пульт управления;
• отопитель;
• монтажный комплект, включающий в себя соединители, крепежи, провода, рукава, топливозаборник, топливопровод, комплект для отвода выхлопных газов.

В комплекте с устройством «Бинар 5Д Компакт», как и в случае с импортными аналогами, поставляется дистанционный пульт управления с таймером и электронный блок управления. Благодаря таким деталям контроль работы прибора может осуществляться на расстоянии либо в автоматическом режиме после срабатывания таймера. Также доступна функция управления подогревателем через SMS-сообщения или GSM-связь.

Основные функции

Компания «Адверс» разрабатывала «Бинар 5Д Компакт» для установки на легковые автомобили. Основные функции устройства:

• обеспечение безопасного запуска двигателя при низких температурах окружающей среды;
• подогрев лобового стекла и салона автомобиля при заглушенном моторе;
• дополнительный подогрев салона и двигателя в условиях экстремально низких температур.

Принцип работы подогревателя

Предпусковой подогреватель полностью автономен и не зависит от двигателя автомобиля. По инструкции, установка «Бинара 5Д Компакта» заключается в подсоединении к топливной системе и аккумуляторной батарее. Принцип работы устройства основывается на принудительной перекачке охлаждающей жидкости через теплообменную систему и её нагреве.

Картинка с сайта: instruk.lada-43.ru

Полный цикл работы подогревателя длится 45 минут. Отключить устройство можно в любой момент рабочего цикла. Подача топлива в подогреватель прекращается по истечении 45 минут после получения соответствующей команды, затем камера сгорания продувается воздухом. Блок управления отопителя включает вентилятор салона при повышении температуры охлаждающей жидкости до 50 о С. Отключается вентилятор при снижении температуры до 45 о С. Такой режим работы позволяет нагреть салон автомобиля до комфортной температуры.

Запуск подогревателя

Котёл отопителя запускается одним из трёх способов: вручную, автоматически по таймеру или при помощи сигнализационной системы автомобиля. Самый простой — ручной вариант: достаточно нажать на пульте дистанционного управления соответствующую клавишу. Отключится отопитель спустя 20 минут. Более сложно дела обстоят с запуском по таймеру: требуется программирование дней недели и длительности рабочего цикла. Варьироваться время прогрева может от 20 до 50 минут.

Самый интересный способ — при помощи сигнализационной системы. Котёл оснащается специальным проводом, подключаемым к концевикам багажника охранного комплекса. Нажатие на брелоке автосигнализации клавиши открытия багажного отделения запускает подогреватель. Отключение устройства осуществляется автоматически по истечении времени, установленного с пульта управления отопителем.

Дополнительные функции устройств

Благодаря модульной конструкции к подогревателю можно подключать сторонние устройства, придающие ему дополнительные функции. Возможность сохраняется и после приобретения и установки «Бинара 5Д Компакта». Цена на такие устройства значительно ниже, чем на сам отопитель, но при этом их подключение расширяет функционал оборудования. К примеру, установка мини-таймера позволяет запускать подогреватель посредством SMS-сообщения, звонка с сотового телефона или программирования времени включения.

«Бинар 5» и «Бинар 5Д Компакт»

Производитель выпускает две модификации подогревателя «Бинар» — 5 и 5Д «Компакт». Конструкция первой модели — раздельная и представляет собой два блока: нагнетатель воздуха и основной блок. А у второй модель нагнетатель объединён с блоком.

Картинка с сайта: instruk.lada-43.ru

Преимущества, недостатки и отзывы о «Бинаре 5Д Компакте»

Большинство автовладельцев в качестве основного недостатка подогревателя отмечают его непривлекательный внешний вид. Впрочем, данное мнение несколько необъективно, поскольку иностранные аналоги также не отличаются оригинальным и эстетичным дизайном, который к тому же не играет особой роли для такого оборудования. Никаких сообщений о серьёзных неполадках и поломках автовладельцами оставлено не было. Второй минус — высокий уровень шума от работающих насосов. Опять же данный недостаток притянут за уши: функционирует подогреватель в то время, пока водителя нет в салоне автомобиля, соответственно, мешать сторонними звуками он не может.

Отзывы о «Бинаре 5Д Компакте» подтверждают его эффективность: салон быстро прогревается до комфортной температуры, двигатель заводится за считаные мгновения. Отдельно стоит отметить тот факт, что отопитель прекрасно синхронизируется не только с отечественными, но и с импортными автомобилями. Установкой на иномарки «Бинара 5Д Компакта» в Москве занимаются многие автосервисы, отметившие великолепную бесперебойную работу устройства на таких машинах, как Ford, Skoda, Volkswagen и многие другие. Вкупе с доступной стоимостью и дешёвыми комплектующими отечественный подогреватель значительно обходит свои импортные аналоги.

Картинка с сайта: instruk.lada-43.ru

Последним аргументом в пользу отечественного отопителя становятся простота и лёгкость его эксплуатации и сброса настроек. В сравнении с теми же иностранными аналогами, которые в случае некорректных запусков двигателя блокируются без возможности восстановления работоспособности, «Бинар» возвращается в рабочее состояние банальным обесточиванием системы. Зарубежные модели придётся отдавать в сервисный центр для восстановления нормального функционирования.

Достоинства в сравнении с конкурентами

• Стоимость «Бинара 5Д Компакта» в полтора раза ниже в сравнении с импортными аналогами, к тому же производитель разрешает самостоятельную установку отопителя.
• Мощность «Бинара» составляет 5 киловатт, в то время как у более дешёвых моделей она составляет всего 4 кВт.
• Более широкий функционал. В отзывах о «Бинаре 5Д Компакте» отмечается, что температура тосола и напряжение бортовой сети автомобиля выводятся на пульт управления подогревателем. В отличие от «Бинара», тот же «Вебасто» подобной функцией не оснащён, но при этом он обладает жидкокристаллическим дисплеем, не работающим при низких температурах.
• Средняя стоимость GSM-модема для отопителя составляет 5 тысяч рублей. Для «Вебасто» подобное устройство обойдётся в несколько раз дороже.
• Возможность раздельной активации котла и водяной помпы. Объём тосола, проходящего через радиатор печки на холостых оборотах, снижается, что приводит к понижению температуры в салоне автомобиля. Включение водяной помпы позволяет повысить количество тосола, проходящего через радиатор, одновременно увеличив его температуру и, соответственно, температуру салона на 8 градусов.

Недостатки подогревателя «Бинар»

• Раздельное расположение котла и воздушной помпы, что влечёт за собой необходимость в большем подкапотном пространстве и использовании большего количества шлангов и проводов. Иностранные аналоги обходят отечественный отопитель по данному пункту.
• Вероятность возникновения проблем с добычей необходимых запчастей, что, впрочем, решается совместимостью с другими моделями.

Модельный ряд «Бинар»

Первой моделью предпускового подогревателя, выпущенного компанией «Адверс», был отопитель «Бинар 5Б». Он отличался раздельными воздушной помпой и котлом. Был давно снят с продажи, средняя стоимость на момент реализации составляла 17 тысяч рублей.

Картинка с сайта: instruk.lada-43.ru

Следующей моделью стал отопитель «Бинар 5Д Компакт» на дизеле. Отзывы о нем в большинстве своём были положительными. Автовладельцы отметили совмещение воздушной помпы и котла в едином корпусе. Подобное нововведение потребовало увеличения габаритов и значительно упростило процесс установки, снизив количество шлангов и проводов. Выпуск модели осуществляется до сих пор, средняя стоимость — 25 тысяч рублей. Производится в двух версиях — на 12 и 24 В. GSM-модем обойдётся автовладельцу в дополнительных 7700 рублей.

Линейка предпусковых подогревателей продолжилась выпуском модели «Бинар Компакт GR». Производитель изменил геометрическую форму отопителя, добавив в комплект GSM-модуль. Общая стоимость устройства составила 28 тысяч рублей.

Последней выпущенной моделью отопителя стал «Бинар 5S». Внешний вид устройства претерпел значительные изменения, став более привлекательным. Понизилось энергопотребление, подогреватель стал более компактным. Производитель практически полностью переписал программное обеспечение, включив в него дополнительный режим работы и настройки, управление которыми осуществляется с обновлённого дистанционного пульта.

Дизайн «Бинара» последней модели во многом напоминает своего конкурента — «Вебасто», при этом 5S отличается большей надёжностью и эффективностью. Стоимость предпускового подогревателя составляет 27 тысяч рублей. GSM-модем в комплекте не поставляется, в связи с чем приобретать его придётся отдельно. Цена модуля составляет всего 3500 рублей, что можно назвать дополнительным плюсом.

Картинка с сайта: instruk.lada-43.ru

Производитель выпускает отопители не только для легковых автомобилей, но и для грузовых транспортных средств. Мощность таких подогревателей в зависимости от модели варьируется от 12 до 30 киловатт. Самый маломощный вариант — на 12 кВт — можно приобрести за 25 тысяч рублей, в то время как модель мощностью в 30 киловатт обойдётся в 50 тысяч рублей. При этом подогреватель на 30 киловатт работает только с бортовой сетью, рассчитанной на 24 В, в то время как 12-киловаттные модели могут подключаться к сетям с напряжением в 12 и 24 В.

Компания «Теплостар» представляет предпусковой подогреватель«BINAR-5S» нового поколения. Это совершенно новый Российский продукт, ни в чем не уступающий лучшим мировым брендам. Подогреватель «BINAR-5S» обладает расширенными возможностями работы как в режиме подогревателя так и в режиме догревателя. Продукт предназначен для предпускового разогрева двигателя автомобиля объемом до 4л с жидкостной системой охлаждения при низких температурах (до -45°C).

Преимуществами подогревателя «BINAR-5S» являются:

• Компактность, возможность монтажа в вертикальном и горизонтальном положении;
• Функция догревателя;
• Управление с пульта-таймера (входит в комплект поставки);
• Возможность подключения GSM модема вместо или совместно с пультом-таймером. Управление при помощи голосовых вызовов или через мобильное приложение для iOS и Android при помощи SMS — команд (комплектGSM поставляется отдельно);
• Доступная цена (в сравнении с иностранными аналогами) и высокое качество.

Информация для расчета стоимости доставки транспортной компанией —

размер коробки: ширина 0,39м, длина 0,55м, высота 0,15м

Источник

Воздушные отопители и жидкостные подогреватели

Сервис и документация

Гарантийные обязательства:

• Гарантийный срок изделия составляет 18 месяцев со дня продажи или 1000 моточасов для воздушных отопителей и 500 моточасов для жидкостных подогревателей или пробег автомобиля с установленным изделием составил не более 50000 км.
• Установку изделия должны проводить организации, уполномоченные Производителем.
• Производитель гарантирует нормальную работу своей продукции при условии соблюдения потребителем всех правил предусмотренных в руководстве по эксплуатации завода — изготовителя.

Гарантийными случаями не являются:

• форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Источник

Бинар 5 инструкция по установке

По жизни я человек нетерпеливый и теплолюбивый. Следствием этого является паническое нежелание прогревать зимой холодное авто. Так что пришло время и была куплена МЕЧТА :)) — автономный предпусковой обогреватель.
Правда «мечтой» всегда была WEBASTO, но 1000 баков + реальные проблемы новых версий (прогар, необходимость ехать в сервис после 3 неудачных запусков, CAN и т.д), а так же сложности с выбором недорогих б/у вариантов. Ценник новой свечи, прокладок, сеточки, помпы и/или нового топливного насоса даже без дополнительного монтажного комплекта могут «высосать» 100-250 баков из семейного бюджета. И это при стоимости самого комплекта порядка 250 баков.
А надо еще пульт с таймером и т.д… 🙁

В общем решился я только когда появился оптимальный, на мой взгляд, вариант Бинар 5Д компакт.
Кратко рассмотрим что это за «зверь»:
«Бинар 5Б и Бинар 5Д (далее по тексту – подогреватель) и их модификаций. По-
догреватели предназначены для предпускового разогрева двигателя автомобилей
с жидкостной системой охлаждения с объёмом двигателей до 3,5 литров при тем-
пературе окружающего воздуха до минус 45°С. Подогреватель Бинар 5Б работает
на бензине, а подогреватель Бинар 5Д — на дизельном топливе. Подогреватели
Бинар 5Б-С и Бинар 5Д-С имеют вывод для подсоединения к сигнализации авто-
мобиля или для установки модема…

Теплопроизводительность, кВт 5±0,5
Номинальное напряжение питания, В 12
Допустимое отклонение напряжения питания от номинала, В 9,5 ÷ 16
дизельное топливо (ГОСТ 305)
Расход топлива (не более), л/час 0,6
Теплоноситель Охлаждающая жидкость (ГОСТ 28084)
Потребляемая электрическая мощность вместе с помпой (не более), Вт 80
Потребляемая мощность при запуске (100 сек), Вт 100
Максимальная температура нагрева жидкости, °С +85
Включение вентилятора печки салона при температуре жидкости +40
Режим запуска ручной или автоматический
Время работы одного цикла, мин 40
Масса подогревателя со всеми комплектующими элементами, кг, не более 8

Картинка с сайта: element-nov.ru

Не последнюю роль сыграли положительные отзывы народа в районе Крайнего Севера, модернизация нового Бинара заменой свечи на японскую, помпы на Бошь и импортные разъемы на штатной проводке нагревателя.

П.С. Ну и еще курс бакса к российскому рублю резко упал. но я вам этого не говорил. :))

Покупал я его в «Автоклимате» в Минске, выглядело все примерно так:
www.drive2.ru/l/4899916394579174596/?page=0

Позволю себе такие вот ссылочки, т.к. считаю, что большую ценность представляет опыт установки комплекта именно на наше авто :))

Плюсы данного подогревателя :
1. простота и дешевизна ( как самого, так и ремонта).
Производитель не отрицает, что «содрал» его с легендарного WEBASTO TOP C — и это ЗДОРОВО!
2. Система обладает достаточной мощностью (5 кВТ!) — прогрев моей при -15.-20 до 60 градусов цельсия занимает 15 минут.
3. Широкий фукционал ШТАТНОГО! пульта с таймером, показывающего температуру, время, режим работы, напряжение бортовой сети и имеющего кроме 3-х предустановленных таймеров еще кучу «тонких» настроек.
Судя по форумам разработчики плотно работают с пользователями и могут даже переделать прошивки под конкретного пользователя (круглосуточная работа для маршрутчиков и т.д).
4. Хороший монтажный комплект (остается еще процентов 30 переходников/хомутиков/шлангов :))
5. Подробная инструкция.
6. Простая но КАЧЕСТВЕННАЯ конструкция и сборка. Здесь нет конечно супертехнологий, но сделано добротно, аккуратно, с запасом прочности и простотой ремонта.

В общем это уже почти реклама, но ИМХО — «поделом» :)))
Итак, так как фотки я умудрился почти все потерять, пока опубликуем то что есть.
В штатное место под бампер с водительской стороны она если и лезла, то с трудом, поэтому было принято решение установить ее изнутри моторного отсека, на лонжероне сразу за радитором — так обеспечивается простота осмотра и демонтажа или ремонта (тьфу-тьфу-тьфу) устройства. Бинар стоит под углом к вертикали, но такая установка допустима с точки зрения руководства по эксплуатации прибора.

Установка проста — закрепляем, разрезаем трубку на салонный радиатор и делаем петлю через Бинар и электрическую помпу. При монтаже сверялся с фирменной инструкцией WEBASTO для нашего авто, скачанной с интернета.

Климатические условия, характерные для российских широт, вынуждают некоторых автовладельцев тратить денежные средства на приобретение предпускового подогревателя двигателя. Подобное оборудование действительно необходимо для нормального запуска мотора в холодное время года.

Отечественный рынок предлагает различные марки и модели приборов, однако наиболее эффективным считается подогреватель двигателя «Бинар 5Д Компакт», производимый ООО «Адверс». Бензиновые модели подогревателей маркируются буквой Б. Для двигателя, использующего в качестве топлива дизель, подходит «Бинар 5Д Компакт».

Картинка с сайта: element-nov.ru

Компания «Адверс» практически неизвестна в широком кругу автолюбителей. Производство фирмы располагается на территории Самары. Несмотря на то что компания не является популярной и известной, она предоставляет полную техническую поддержку потребителям, поэтому интересующиеся автовладельцы легко могут отыскать отзывы о «Бинаре 5Д Компакт» и других моделях подогревателей.

Стоимость оборудования

Отечественные автономные предпусковые подогреватели «Бинар» – одни из самых доступных по цене среди аналогов на рынках автомобильного оборудования. Средняя цена на «Бинар 5Д Компакт» с установкой составляет 27-30 тысяч рублей. Сумма немаленькая, однако полностью себя окупает за короткий период эксплуатации. Поклонники импортных моделей предпусковых подогревателей весьма скептично относятся к отечественным аналогам, однако отзывы о «Бинаре 5Д Компакте» подтверждают обратное: российское оборудование не только более эффективно, в отличие от тех же Eberspacher и Webasto, но и обходится значительно дешевле.

Конструкция прибора

Устройство подогревателя «Бинар» аналогично прочим моделям оборудования и не включает никаких особенностей. Как происходит монтаж устройства «Бинар 5Д Компакт»? Установка осуществляется в подкапотном пространстве с подключением к системе охлаждения автомобиля. Сообщение подогревателя с системой охлаждения необходимо по той причине, что его помпа разгоняет поток антифриза не только в самом устройстве, но и в охлаждающей системе до запуска двигателя транспортного средства.

Основная задача «Бинара 5Д Компакта» – подогрев до определённой температуры охлаждающей жидкости. На воздушный нагнетатель и топливный насос после подключения электропитания подаётся ток, который поджигает свечу накаливания и далее поступает на обмотку циркуляционной помпы. В камеру сгорания топлива подаётся воздух из атмосферы, смешиваясь с горючим, впрыскиваемым через форсунки, и образует топливную смесь, которая поджигается подаваемой искрой и выделяет тепло. Энергия, выделяемая в результате, нагревает стенки теплообменника, что приводит к повышению температуры антифриза, который перемещается через подогреватель «Бинар 5Д Компакт» по замкнутому циклу и поступает в магистрали двигателя автомобиля.

Картинка с сайта: element-nov.ru

Температура охлаждающей жидкости на входе и выходе из патрубков определяется двумя датчиками. Блок управления получает от них данные и выбирает определённый режим работы. Вентилятор отопителя включается автоматическим реле при повышении температуры антифриза до 40 о С, а образуемый тёплый воздух нагнетается в салон автомобиля. Лопасти вентилятора останавливаются после снижения температуры на 10 о С. Для регулятора скорости работы крыльчатки выставляется минимальный режим, что позволяет избежать перегрева салона машины.

Подогреватель «Бинар 5Д Компакт» работает в двух режимах – ручном и автоматическом. Время работы устройства варьируется от 20 до 120 минут, однако отключить его можно в любой момент.

Комплектация

«Бинар 5Д Компакт» реализуется в следующей комплектации:

• дистанционный пульт управления;
• отопитель;
• монтажный комплект, включающий в себя соединители, крепежи, провода, рукава, топливозаборник, топливопровод, комплект для отвода выхлопных газов.

В комплекте с устройством «Бинар 5Д Компакт», как и в случае с импортными аналогами, поставляется дистанционный пульт управления с таймером и электронный блок управления. Благодаря таким деталям контроль работы прибора может осуществляться на расстоянии либо в автоматическом режиме после срабатывания таймера. Также доступна функция управления подогревателем через SMS-сообщения или GSM-связь.

Основные функции

Компания «Адверс» разрабатывала «Бинар 5Д Компакт» для установки на легковые автомобили. Основные функции устройства:

• обеспечение безопасного запуска двигателя при низких температурах окружающей среды;
• подогрев лобового стекла и салона автомобиля при заглушенном моторе;
• дополнительный подогрев салона и двигателя в условиях экстремально низких температур.

Принцип работы подогревателя

Предпусковой подогреватель полностью автономен и не зависит от двигателя автомобиля. По инструкции, установка «Бинара 5Д Компакта» заключается в подсоединении к топливной системе и аккумуляторной батарее. Принцип работы устройства основывается на принудительной перекачке охлаждающей жидкости через теплообменную систему и её нагреве.

Картинка с сайта: element-nov.ru

Полный цикл работы подогревателя длится 45 минут. Отключить устройство можно в любой момент рабочего цикла. Подача топлива в подогреватель прекращается по истечении 45 минут после получения соответствующей команды, затем камера сгорания продувается воздухом. Блок управления отопителя включает вентилятор салона при повышении температуры охлаждающей жидкости до 50 о С. Отключается вентилятор при снижении температуры до 45 о С. Такой режим работы позволяет нагреть салон автомобиля до комфортной температуры.

Запуск подогревателя

Котёл отопителя запускается одним из трёх способов: вручную, автоматически по таймеру или при помощи сигнализационной системы автомобиля. Самый простой – ручной вариант: достаточно нажать на пульте дистанционного управления соответствующую клавишу. Отключится отопитель спустя 20 минут. Более сложно дела обстоят с запуском по таймеру: требуется программирование дней недели и длительности рабочего цикла. Варьироваться время прогрева может от 20 до 50 минут.

Самый интересный способ – при помощи сигнализационной системы. Котёл оснащается специальным проводом, подключаемым к концевикам багажника охранного комплекса. Нажатие на брелоке автосигнализации клавиши открытия багажного отделения запускает подогреватель. Отключение устройства осуществляется автоматически по истечении времени, установленного с пульта управления отопителем.

Дополнительные функции устройств

Благодаря модульной конструкции к подогревателю можно подключать сторонние устройства, придающие ему дополнительные функции. Возможность сохраняется и после приобретения и установки «Бинара 5Д Компакта». Цена на такие устройства значительно ниже, чем на сам отопитель, но при этом их подключение расширяет функционал оборудования. К примеру, установка мини-таймера позволяет запускать подогреватель посредством SMS-сообщения, звонка с сотового телефона или программирования времени включения.

«Бинар 5» и «Бинар 5Д Компакт»

Производитель выпускает две модификации подогревателя «Бинар» – 5 и 5Д «Компакт». Конструкция первой модели – раздельная и представляет собой два блока: нагнетатель воздуха и основной блок. А у второй модель нагнетатель объединён с блоком.

Картинка с сайта: element-nov.ru

Преимущества, недостатки и отзывы о «Бинаре 5Д Компакте»

Большинство автовладельцев в качестве основного недостатка подогревателя отмечают его непривлекательный внешний вид. Впрочем, данное мнение несколько необъективно, поскольку иностранные аналоги также не отличаются оригинальным и эстетичным дизайном, который к тому же не играет особой роли для такого оборудования. Никаких сообщений о серьёзных неполадках и поломках автовладельцами оставлено не было. Второй минус – высокий уровень шума от работающих насосов. Опять же данный недостаток притянут за уши: функционирует подогреватель в то время, пока водителя нет в салоне автомобиля, соответственно, мешать сторонними звуками он не может.

Отзывы о «Бинаре 5Д Компакте» подтверждают его эффективность: салон быстро прогревается до комфортной температуры, двигатель заводится за считаные мгновения. Отдельно стоит отметить тот факт, что отопитель прекрасно синхронизируется не только с отечественными, но и с импортными автомобилями. Установкой на иномарки «Бинара 5Д Компакта» в Москве занимаются многие автосервисы, отметившие великолепную бесперебойную работу устройства на таких машинах, как Ford, Skoda, Volkswagen и многие другие. Вкупе с доступной стоимостью и дешёвыми комплектующими отечественный подогреватель значительно обходит свои импортные аналоги.

Картинка с сайта: element-nov.ru

Последним аргументом в пользу отечественного отопителя становятся простота и лёгкость его эксплуатации и сброса настроек. В сравнении с теми же иностранными аналогами, которые в случае некорректных запусков двигателя блокируются без возможности восстановления работоспособности, «Бинар» возвращается в рабочее состояние банальным обесточиванием системы. Зарубежные модели придётся отдавать в сервисный центр для восстановления нормального функционирования.

Достоинства в сравнении с конкурентами

• Стоимость «Бинара 5Д Компакта» в полтора раза ниже в сравнении с импортными аналогами, к тому же производитель разрешает самостоятельную установку отопителя.
• Мощность «Бинара» составляет 5 киловатт, в то время как у более дешёвых моделей она составляет всего 4 кВт.
• Более широкий функционал. В отзывах о «Бинаре 5Д Компакте» отмечается, что температура тосола и напряжение бортовой сети автомобиля выводятся на пульт управления подогревателем. В отличие от «Бинара», тот же «Вебасто» подобной функцией не оснащён, но при этом он обладает жидкокристаллическим дисплеем, не работающим при низких температурах.
• Средняя стоимость GSM-модема для отопителя составляет 5 тысяч рублей. Для «Вебасто» подобное устройство обойдётся в несколько раз дороже.
• Возможность раздельной активации котла и водяной помпы. Объём тосола, проходящего через радиатор печки на холостых оборотах, снижается, что приводит к понижению температуры в салоне автомобиля. Включение водяной помпы позволяет повысить количество тосола, проходящего через радиатор, одновременно увеличив его температуру и, соответственно, температуру салона на 8 градусов.

Недостатки подогревателя «Бинар»

• Раздельное расположение котла и воздушной помпы, что влечёт за собой необходимость в большем подкапотном пространстве и использовании большего количества шлангов и проводов. Иностранные аналоги обходят отечественный отопитель по данному пункту.
• Вероятность возникновения проблем с добычей необходимых запчастей, что, впрочем, решается совместимостью с другими моделями.

Модельный ряд «Бинар»

Первой моделью предпускового подогревателя, выпущенного компанией «Адверс», был отопитель «Бинар 5Б». Он отличался раздельными воздушной помпой и котлом. Был давно снят с продажи, средняя стоимость на момент реализации составляла 17 тысяч рублей.

Картинка с сайта: element-nov.ru

Следующей моделью стал отопитель «Бинар 5Д Компакт» на дизеле. Отзывы о нем в большинстве своём были положительными. Автовладельцы отметили совмещение воздушной помпы и котла в едином корпусе. Подобное нововведение потребовало увеличения габаритов и значительно упростило процесс установки, снизив количество шлангов и проводов. Выпуск модели осуществляется до сих пор, средняя стоимость – 25 тысяч рублей. Производится в двух версиях – на 12 и 24 В. GSM-модем обойдётся автовладельцу в дополнительных 7700 рублей.

Линейка предпусковых подогревателей продолжилась выпуском модели «Бинар Компакт GR». Производитель изменил геометрическую форму отопителя, добавив в комплект GSM-модуль. Общая стоимость устройства составила 28 тысяч рублей.

Последней выпущенной моделью отопителя стал «Бинар 5S». Внешний вид устройства претерпел значительные изменения, став более привлекательным. Понизилось энергопотребление, подогреватель стал более компактным. Производитель практически полностью переписал программное обеспечение, включив в него дополнительный режим работы и настройки, управление которыми осуществляется с обновлённого дистанционного пульта.

Дизайн «Бинара» последней модели во многом напоминает своего конкурента – «Вебасто», при этом 5S отличается большей надёжностью и эффективностью. Стоимость предпускового подогревателя составляет 27 тысяч рублей. GSM-модем в комплекте не поставляется, в связи с чем приобретать его придётся отдельно. Цена модуля составляет всего 3500 рублей, что можно назвать дополнительным плюсом.

Картинка с сайта: element-nov.ru

Производитель выпускает отопители не только для легковых автомобилей, но и для грузовых транспортных средств. Мощность таких подогревателей в зависимости от модели варьируется от 12 до 30 киловатт. Самый маломощный вариант – на 12 кВт – можно приобрести за 25 тысяч рублей, в то время как модель мощностью в 30 киловатт обойдётся в 50 тысяч рублей. При этом подогреватель на 30 киловатт работает только с бортовой сетью, рассчитанной на 24 В, в то время как 12-киловаттные модели могут подключаться к сетям с напряжением в 12 и 24 В.

Компания «Теплостар» представляет предпусковой подогреватель«BINAR-5S» нового поколения. Это совершенно новый Российский продукт, ни в чем не уступающий лучшим мировым брендам. Подогреватель «BINAR-5S» обладает расширенными возможностями работы как в режиме подогревателя так и в режиме догревателя. Продукт предназначен для предпускового разогрева двигателя автомобиля объемом до 4л с жидкостной системой охлаждения при низких температурах (до -45°C).

Преимуществами подогревателя «BINAR-5S» являются:

• Компактность, возможность монтажа в вертикальном и горизонтальном положении;
• Функция догревателя;
• Управление с пульта-таймера (входит в комплект поставки);
• Возможность подключения GSM модема вместо или совместно с пультом-таймером. Управление при помощи голосовых вызовов или через мобильное приложение для iOS и Android при помощи SMS – команд (комплектGSM поставляется отдельно);
• Доступная цена (в сравнении с иностранными аналогами) и высокое качество.

Информация для расчета стоимости доставки транспортной компанией –

размер коробки: ширина 0,39м, длина 0,55м, высота 0,15м

Источник

Пульты управления ПУ-20-12В, ПУ-20-24В (BINAR-5S). Руководство по эксплуатации.

Настоящее руководство по эксплуатации является частью документации на подогреватели жидкостные предпусковые типа BINAR-5S и содержит информацию для пользователя о безопасном обслуживании прибора.

• Коды неисправностей пультов управления ПУ-20-12В, ПУ-20-24В (BINAR-5S).

Пульт управления ПУ-20-12(24)В.

Внимание!

Перед эксплуатацией подогревателя следует прочитать настоящее руководство по эксплуатации и руководство по эксплуатации на подогреватель.

Гарантия и ответственность.

• Завод-изготовитель не несет ответственности за дефекты и повреждения, которые возникли в результате несоблюдения инструкции по монтажу и обслуживанию на подогреватель.
• Пульт управления разрешается применять только для управления подогревателем.
• Запрещается подсоединять и отсоединять разъем пульта управления во время работы подогревателя.
• После выключения подогревателя повторное включение должно быть не ранее, чем через 5-10 секунд.
• В целях безопасности эксплуатации подогревателя после двух подряд неудачных запусков необходимо обратиться в сервисную службу для выявления и устранения неисправности.

Безопасность.

• Не включать и не использовать подогреватель в местах, где могут образовываться и скапливаться легко воспламеняемые пары и газы или большое количество пыли (например, автозаправочные станции, нефтехранилища, склады топлива, угля, лесоматериалов или зернохранилища).
• Опасность взрыва.
• Не включать и не использовать подогреватель в закрытых помещениях.
• Опасность отравления и удушья отработанными газами.
• Не включать и не использовать подогреватель при наличии горючих материалов или жидкостей в потоке выхлопных газов. Опасность пожара.
• Не использовать неисправный подогреватель. Опасность получения травмы вследствие использования неисправного устройства.

Описание пульта управления.

1 – цифровой индикатор; 2 – светодиоды (отображение часов, таймеров, редактирование хода часов); 3 и 5 – перемещение между основными экранами, перемещение между пунктами меню, редактирование значений (+/-); 4 – вкл/выкл подогревателя и помпы, вход в редактирование, подтверждение выбранного значения, активация таймера; 6 – настройки пульта управления, возврат в основной экран; 7 – настройки блока управления нагревателя настройки таймеров.

Назначение.

Пульт предназначен для:

• запуска и остановки подогревателя в ручном режиме;
• запуска и остановки помпы в ручном режиме;
• просмотра температуры жидкости и напряжения питания;
• индикации текущего времени и времени работы подогревателя / помпы;
• запуска подогревателя по таймеру;
• установка границы нагрева температуры жидкости;
• выбор режима догревателя;
• установка температуры срабатывания реле вентилятора салона;
• индикации кода неисправности при отказах в работе изделия;
• индикация версии программного обеспечения пульта управления и блока управления.

Последовательность работы с пультом.

При подключении подогревателя к электросети автомобиля на индикаторе высветится  версия  программного  обеспечения  пульта  управления.  Далее отображается процесс установки соединения пульта управления и блока управления (отображается в %). После установки соединения отображается основной экран (текущее время, температура жидкости или напряжение питания, по умолчанию – текущее время). Отрицательная температура выводится со знаком минус.

Вход в меню осуществляется кнопками  и .

Перемещение по меню осуществляется кнопками .

Кнопкой  подтверждается выбор и осуществляется запуск подогревателя/помпы.

После запуска, в течении 7-15сек, отображается установленное время работы, затем начинается отсчет времени (отображается на индикаторе).

Во время работы подогревателя, кнопкой  осуществляет быстрый переход в меню настройки времени работы подогревателя/помпы.

Кнопкой  во время работы осуществляется выключение подогревателя. Прекращается подача топлива, производится продувка камеры сгорания 3-5 минут.

Внимание!

В целях экономии электроэнергии через 30 секунд после последнего нажатия на любую из кнопок индикатор перестает светиться. Для возобновления индикации необходимо нажать на любую кнопку.

Индикация режимов работы.

Работа подогревателя.

Работа помпы.

Завершение работы подогревателя (продувка).

Температура жидкости.

Напряжение питания на входе в подогреватель.

Неисправность.

Работа пульта управления.

Нажатие на кнопки  из основного экрана*:

• просмотр текущего времени;
• просмотр температуры рабочей жидкости;
• просмотр напряжения питания.

Нажатие на кнопку  из основного экрана:

Нажатие на кнопки  во время работы* подогревателя/помпы:

• просмотр времени работы подогревателя/помпы,
• просмотр температуры рабочей жидкости;
• просмотр напряжения питания.

Нажатие на кнопку  во время работы подогревателя/помпы:

• выключение подогревателя/помпы (продувка, завершение работы).

* – При нажатии кнопок  переключение экранов происходит по кругу.

Работа в меню настроек.

Внимание!

Во время редактирования настроек, если в течении 20 сек не делать никаких действий, то пульт перейдет в основной экран. Последние изменения сохраняются.

Меню настроек.

Пульт управления имеет три типа настроек:

1. Настройка таймеров, включается коротким «К» нажатием на кнопку  из основного экрана.

Переключение между таймерами осуществляется кнопкой  или .

2. Изменение времени работы подогревателя и настройка пульта управления, включается коротким «К» нажатием на кнопку  из основного экрана. Включает в себя:

3. Настройка блока управления, включается длинным «» нажатием на кнопку  из основного экрана. Включает в себя:

Настройка текущего времени.

Текущее время настраивается и отображается только в 24-часовом формате.

После перерывов в электропитании на пульте происходит обнуление текущего времени. День недели обозначается цифрами от 1 до 7. 1 – понедельник, 2 – вторник и т.д. 7– воскресение.

Настройка таймеров запуска.

Пульт управления позволяет запрограммировать три автоматических запуска, для этого имеются три независимых таймера. Любой из трех автоматических запусков будет осуществлен только при его активизации. Активировать можно только один таймер.

В зависимости от выбора номера таймера светится светодиод. После активации таймера светодиод начнет моргать. После запуска подогревателя активация таймера сбрасывается.

Переход в режим редактирования таймера осуществляется длинным нажатием на  кнопку .  Редактирование  таймера  осуществляется  аналогично редактированию текущего времени.

Для автоматического запуска подогревателя, для таймеров №1 и №2, необходимо установить время запуска. Для таймера №3 необходимо установить время запуска и день недели. День недели устанавливается от 0 до 7. Установленный «0» означает, что при активации таймера подогреватель будет запускаться независимо от дня недели (после запуска активация таймера сбрасывается).

Короткое нажатие на кнопку  – активирует таймер, только из режима отображения таймера (светодиод обозначающий таймер начнет моргать).

Настройка времени работы подогревателя.

По умолчанию время работы подогревателя 40 мин. Диапазон изменения от 20 мин до 2х часов с шагом 5мин.

В первом разряде отображаются часы, во втором и третьем – минуты. (Пример: 1час 20 минут).

Коррекция хода часов.

Под воздействием низких температур точность хода часов может немного изменяться.

Необходимое значение коррекции хода часов устанавливается в интервале -59…+59 сек в сутки. По умолчанию время коррекции 0 сек.

Настройка времени свечения индикатора.

По умолчанию время свечения индикатора пульта управления – 30 секунд.

Продолжительность свечения индикатора можно установить 30сек и от 1 мин до 10 мин с шагом 1 мин, или сделать свечение индикатора постоянным, при этом на экране отобразится – «- – -».

После истечении установленного времени:

• Если подогреватель работает, то на индикаторе будет отображаться символ режима работы. Для возобновления полной индикации необходимо нажать на любую кнопку.
• Если подогреватель не работает, то пульт перейдет в режим ожидания. Индикатор перестанет светится, светодиоды обозначения таймеров продолжают светиться (если таймер активирован). Для возобновления индикации необходимо нажать на «4», «5», «6» или «7» кнопку.

Настройка отключения индикатора во время работы.

Во время работы подогревателя, индикатор на пульте управления будет гаснуть через время, установленное в .

Во время работы подогревателя индикатор на пульте управления будет постоянно светиться. После завершения  работы  подогревателя  индикатор погаснет через время, установленное в .

Настройка яркости свечения индикатора.

Яркость свечения индикатора изменяется от 1 до 5.

По умолчанию значение яркости – 3.

Настройка быстрого запуска.

От данной настройки зависит какая длительность нажатия кнопки  производит включение подогревателя/помпы.

Значение по умолчанию:

• короткое нажатие – включение подогревателя;
• длинное – включение помпы.

Короткое нажатие – включение подогревателя.

Длинное нажатие – включение помпы.

Короткое нажатие – включение помпы.

Длинное нажатие – включение подогревателя.

Настройка температуры перехода в ждущий режим.

В зависимости от температуры жидкости подогреватель работает на полной, средней или малой мощности. Подогреватель нагревает жидкость до 88°С и переходит в ждущий режим (прекращается работа нагревателя, продолжается работа помпы). При понижении температуры жидкости ниже 70°С выходит из ждущего режима.

По умолчанию значение температуры перехода в ждущий режим +88°С.

Необходимое значение температуры перехода можно установить в интервале +20 … +95°С.

Настройка активации режима догревателя.

В режиме догревателя подогреватель работает совместно с двигателем и поддерживает температуру жидкости в диапазоне 75…95°С.

Автоматический режим:

• Если подогреватель выключен, то после включения двигателя автомобиля подогреватель автоматически запустится.
• Если подогреватель включен, то после включения двигателя он автоматически перейдет на режим «догреватель».

Ручной режим:

• Если подогреватель выключен, то после включения двигателя автомобиля подогреватель автоматически не запустится (требуется ручной запуск).
• Если подогреватель включен, то после включения двигателя он автоматически перейдет на режим «догреватель».

При выключении двигателя подогреватель выключится автоматически.

Режим догревателя выключен.

Режим догревателя (автоматический).

Режим догревателя (ручной).

Настройка температуры догревателя.

По умолчанию значение температуры +85°С.

Необходимое значение температуры можно установить в интервале +75 … +95°С.

Настройка работы помпы в ждущем режиме.

В режиме догревателя, после перехода подогревателя в ждущий режим прекращается работа подогревателя и продолжается работа помпы (по умолчанию).

В зависимости от данной настройки:

Помпа работает постоянно (от момента включения, до момента выключения подогревателя).

Помпа работает одновременно с подогревателем и не работает во время ждущего режима.

Настройка включения отопителя салона.

Во время работы подогревателя, в зависимости от температуры жидкости, производится автоматическое включение отопителя салона*.

Во время работы подогревателя отопитель салона не включается.

* – При условии, что к подогревателю подключен жгут реле (приобретается отдельно).

Настройка температуры включения отопителя салона.

По умолчанию значение температуры включения реле +40°С.

Необходимое значение температуры включения можно установить в интервале +30 … +60°С.

Настройка включения помпы при запуске двигателя.

Помпа, идущая в комплекте с подогревателем, может быть использована для дополнительной циркуляции рабочей жидкости во время работы двигателя ТС.

Помпа автоматически включится после запуска двигателя и выключится после выключения двигателя.

Помпа не запустится.

Помпа запустится при запуске двигателя.

Настройка выбора помпы.

В зависимости от комплектации, подогреватель может иметь помпу производства «Bosch» или «АДВЕРС».

Помпа производства «АДВЕРС».

Помпа производства «Bosch».

Сервисная информация.

В данном меню отображается информация о версиях программного обеспечения.

Сброс настроек блока управления.

Отказаться от сброса.

Выполнить сброс на заводские настройки.

Поделиться ссылкой:

Гарантийные обязательства:

• Гарантийный срок изделия составляет 18 месяцев со дня продажи или 1000 моточасов для воздушных отопителей и 500 моточасов для жидкостных подогревателей или пробег автомобиля с установленным изделием составил не более 50000 км.
• Установку изделия должны проводить организации, уполномоченные Производителем.
• Производитель гарантирует нормальную работу своей продукции при условии соблюдения потребителем всех правил предусмотренных в руководстве по эксплуатации завода — изготовителя.

Гарантийными случаями не являются:

• форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Техническая поддержка

Наша компания уделяет особое внимание повышению качества производимых изделий, развитию качественного предоставления услуг монтажа, сервисного и технического обслуживания.
Качество производимой продукции обеспечивается сертифицированной системой менеджмента качества, соответсвующей требованиям международных стандартов качества ISO 9001:2008, ISO/TS 16949:2009.
В наших изделиях используются уникальные запатентованные  горелочные устройства собственной разработки, адаптированные под российское топливо и суровые условия эксплуатации до -45 градусов Цельсия.
Так же немаловажным фактором является наличие обширной дилерской сети по всей России, ближнего и дальнего зарубежья. Вся наша дилерская сеть осуществляет полный спектр услуг по продажам, монтажу, гарантийному и послегарантийному обслуживанию.
Все дилерские центры имеют необходимое оборудование для восстановления и проверки работоспособности изделия в максимально короткий срок.
Мы ценим каждого потребителя, и нам важно Ваше мнение о качестве продукции, которой Вы пользуетесь.
Наши квалифицированные специалисты готовы оказать любую техническую поддержку по любому изделию.
ICQ 275085154
Телефон: (846)2070520 ( только по техническим вопросам)
E-mail: support@autoterm.ru

Обучение и сертификация

Предприятия, желающие заниматься установкой подогревателей «Теплостар», «Бинар» или воздушных отопителей «Планар», должны пройти обучение и получить свидетельство на право проведения гарантийных работ. Для этого необходимо прислать заявку на обучение в ООО «Сервисная компания». Обучение может проводиться в Самаре (обучение бесплатное), либо по месту нахождения сертифицируемого предприятия (в этом случае командировочные расходы берет на себя заказчик). ООО «Сервисная компания» проводит предварительный прием заявок на обучение и сертификацию на 2016 год. По вопросам подачи заявок обращаться в сервисную компанию по тел. (846) 2662539, 2662541, 2662542, 2662543 или на Е-mail: advers-garant@yandex.ru

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

• Руководство по эксплуатации отопителя воздушного/ air heater PLANAR-2D-12/242.31 Мб (Добавлен 23.10.2014)
• Руководство по эксплуатации Планар-4Д884.91 Кб (Добавлен 27.04.2016)
• Руководство по эксплуатации Планар-4ДМ1.85 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации PLANAR-4DM2 2.78 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации Планар-4ДМ2 1.92 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации отопителя воздушного/ air heater PLANAR-44D-12/242.76 Мб (Добавлен 18.09.2014)
• Руководство по эксплуатации Планар-44Д-12/241.49 Мб (Добавлен 27.04.2016)
• РЭ на PLANAR 44-GP RUS-ENG2.76 Мб (Добавлен 05.02.2016)
• Руководство по эксплуатации Планар-8ДМ1.22 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации отопителя воздушного/ air heater PLANAR-8DM-12/242.82 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации Бинар-5-Компакт (изделия выпускаемые до 2013г)1.31 Мб (Добавлен 03.06.2013)
• Руководство по эксплуатации Бинар-5-Компакт2.97 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации Бинар-5-Компакт-GP3.44 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации Бинар-5Д-Компакт-243.45 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации BINAR 5S369.57 Кб (Добавлен 18.04.2016)
• Инструкция по монтажу BINAR 5S1.25 Мб (Добавлен 18.04.2016)
• Руководство по эксплуатации Пульт ПУ-20 BINAR 5S1.05 Мб (Добавлен 16.12.2016)
• РЭ на Binar-5B-5D-Compact-12-GP RUS-ENG3.37 Мб (Добавлен 02.02.2016)
• Инструкция по монтажу жгута топливного насоса BINAR 5S183.06 Кб (Добавлен 18.04.2016)
• Руководство по эксплуатаци Теплостар 14ТС-10(КАМАЗ)775.31 Кб (Добавлен 19.05.2011)
• Руководство по эксплуатации 14ТС-10 (с монтажным комплектом)3.31 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации 14ТС-10-24/12-С (с монтажным комплектом)2.1 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатаци Теплостар 14ТС-10(BAW)574.75 Кб (Добавлен 21.11.2011)
• Руководство по эксплуатаци Теплостар 14ТС-10(МАЗ)500.25 Кб (Добавлен 03.06.2013)
• Руководство по эксплуатации Теплостар 14ТС-10-M5 24В (МАЗ)499.75 Кб (Добавлен 03.06.2013)
• Руководство по эксплуатации Теплостар 14ТС(УРАЛ)486.09 Кб (Добавлен 03.06.2013)
• Руководство по эксплуатации Теплостар 11ТС (КАМАЗ)798.91 Кб (Добавлен 03.06.2013)
• Руководство по эксплуатации 14ТС-10 мини2.6 Мб (Добавлен 08.12.2015)
• Руководство по эксплуатации 20ТС1.13 Мб (Добавлен 27.04.2016)
• Руководство по эксплуатации 20ТС-Д38899.79 Кб (Добавлен 27.04.2016)
• Руководство по эксплуатации АПЖ 30Д-24908.62 Кб (Добавлен 23.10.2014)
• Руководство по эксплуатации Терммикс-15Д345.79 Кб (Добавлен 15.09.2011)
• Руководство по эксплуатации GSM Termo v.2590.58 Кб (Добавлен 21.10.2015)
• Руководство по эксплуатации GSM Termo v.3581.76 Кб (Добавлен 21.10.2015)
• Руководство по эксплуатации на модем CINTERION МАКЕТ v6851.93 Кб (Добавлен 08.12.2015)
• Руководство по эксплуатации Пульт ПУ-11(доп. опция)503.5 Кб (Добавлен 03.04.2012)
• Руководство по эксплуатации модем SIMCOM794.95 Кб (Добавлен 06.10.2016)
• Руководство по эксплуатации модем SIMCOM 2640.69 Кб (Добавлен 16.12.2016)

РУКОВОДСТВА ПО РЕМОНТУ

• Руководство по ремонту ПЛАНАР 2 (12/24)1.81 Мб (Добавлен 29.02.2016)
• Руководство по ремонту Планар-4ДМ21.91 Мб (Добавлен 18.09.2014)
• Руководство по ремонту Планар-44Д-12/241.82 Мб (Добавлен 27.04.2016)
• Руководство по ремонту PLANAR-8DM2.02 Мб (Добавлен 27.04.2016)
• Руководство по ремонту Бинар-5-Компакт1.37 Мб (Добавлен 27.04.2016)
• Руководство по ремонту BINAR-5S1009.68 Кб (Добавлен 12.12.2016)
• Руководство по ремонту 14TC мини1.39 Мб (Добавлен 05.12.2016)
• Ремонт 14 ТС-01, 14ТС-10, 14ТС-20, 11ТС (TUV)2.77 Мб (Добавлен 18.01.2016)

КАТАЛОЖНЫЕ НОМЕРА ИЗДЕЛИЙ

• Каталог деталей и сборочных единиц ПЛАНАР 2Д1.04 Мб (Добавлен 23.12.2015)
• Каталог деталей и сборочных единиц Планар-4ДМ1.43 Мб (Добавлен 28.08.2012)
• Каталог деталей и сборочных единиц Планар-4ДМ2995.42 Кб (Добавлен 27.04.2016)
• Каталог деталей и сборочных единиц отопителя воздушного Планар-44Д-12/24907.12 Кб (Добавлен 23.12.2015)
• Каталог деталей и сборочных единиц Планар-8ДМ835.65 Кб (Добавлен 11.01.2016)
• Каталог деталей и сборочных единиц PLANAR-8DM880.05 Кб (Добавлен 27.04.2016)
• Каталог деталей и сборочных единиц Бинар-5-Компакт700.55 Кб (Добавлен 16.08.2016)
• Каталог деталей и сборочных единиц BINAR-5S967.31 Кб (Добавлен 05.12.2016)
• Каталог деталей и сборочных единиц 14 ТС-10 МИНИ1.17 Мб (Добавлен 02.09.2016)
• Каталог деталей и сборочных единиц 14 ТС-104.04 Мб (Добавлен 08.09.2014)

УПАКОВОЧНЫЕ ЛИСТЫ (КОМПЛЕКТАЦИЯ)

• Лист упаковочный BINAR 5S (комплектность)2.98 Мб (Добавлен 06.10.2016)
• Лист упаковочный BINAR 5S дизель (комплектность)2.98 Мб (Добавлен 06.10.2016)

РАЗБЛОКИРОВКА ПЛАНАР 8ДМ-24

• Программа для разблокировки Планар 8ДМ-24271.49 Кб (Добавлен 24.03.2014)

ПЕРЕПРОГРАММИРОВАНИЕ БИНАР 5-12В

• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1004, 2005.1.23 Мб (Добавлен 10.11.2010)
• Комплект программ для Бинар 5-12В(плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1008, 2008.105.66 Кб (Добавлен 09.12.2010)
• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1013, 2013.116.55 Кб (Добавлен 08.06.2011)
• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1014, 2014.320.92 Кб (Добавлен 03.11.2011)
• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1017, 2017.55.8 Кб (Добавлен 28.08.2012)
• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1007, 2007.579.62 Кб (Добавлен 08.11.2010)
• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1009, 2009.104.41 Кб (Добавлен 22.12.2010)
• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM). ВЕРСИИ 1015, 2015.30.43 Кб (Добавлен 30.09.2011)
• Руководство по программированию Бинар 5-12В при помощи программатора PICkit 21.61 Мб (Добавлен 01.02.2011)

ТЕПЛОСТАР 04 ТС, 05ТС

• Инструкция по эксплуатации на пульт 04-05ТС-04-05ТСД338.33 Кб (Добавлен 24.12.2009)
• Инструкция по эксплуатации 04 ТС556.02 Кб (Добавлен 24.12.2009)
• Инструкция по ремонту 04 -05ТС-04-05ТСД4.28 Мб (Добавлен 18.01.2016)
• Коды неисправностей 04-05ТС-04-05ТСД132.07 Кб (Добавлен 18.01.2016)

ДОКУМЕНТАЦИЯ НА ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

• Инструкция к Адаптеру для подогревателей и отопителей479.09 Кб (Добавлен 18.01.2016)
• Схема адаптера RS232776.99 Кб (Добавлен 18.02.2011)
• Описание стенда для автоцентров1.59 Мб (Добавлен 18.01.2016)
• Инструкция к устройству подкачки507.28 Кб (Добавлен 18.01.2016)
• Инструкция к Устройству диагностики 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС428.28 Кб (Добавлен 18.01.2016)
• Инструкция к Адаптеру-USB для подогревателей и отопителей916.46 Кб (Добавлен 03.06.2013)
• Инструкция на Пульт-Таймер для 14ТС-10, 11ТС (В данный момент не выпускается)318.93 Кб (Добавлен 18.01.2016)

РАЗНОЕ

• Описание «Черного ящика» для 14ТС, 14ТС-10МК, 14ТС-20, 11ТС103.76 Кб (Добавлен 18.01.2016)
• Описание «Черного ящика» для Планар97.9 Кб (Добавлен 18.01.2016)
• Коды неисправностей 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС67.48 Кб (Добавлен 18.01.2016)
• Коды неисправностей Терммикс58.5 Кб (Добавлен 18.01.2016)
• Коды неисправностей Планар 4Д, 8Д61.06 Кб (Добавлен 18.01.2016)
• Инструкция по замене датчиков температуры в Бинар-51002.32 Кб (Добавлен 27.04.2016)

ПРОГРАММЫ ДИАГНОСТИКИ

• Чтение параметров 14 ТС285.9 Кб (Добавлен 07.02.2012)
• Чтение параметров Планар277.08 Кб (Добавлен 18.01.2016)
• Чтение черного ящика Планар и 14ТС268.19 Кб (Добавлен 18.01.2016)
• Программа диагностики и чтения черного ящика Бинар 5384.49 Кб (Добавлен 10.11.2010)

ТЕХНИЧЕСКИЕ УСЛОВИЯ ИЗДЕЛИЙ

• Схема Теплостар 14ТС-10159.98 Кб (Добавлен 27.01.2016)
• Технические условия ТЕРММИКС290.93 Кб (Добавлен 15.09.2011)
• Технические условия 4591-008-40991176-2005 «Отопители воздушные»796.16 Кб (Добавлен 27.04.2016)
• Технические условия 4591-012-40991176-2009 «Подогреватель жидкостный предпусковой»635.21 Кб (Добавлен 27.04.2016)
• Технические условия 4591-004-40991176-2003 «Подогреватель предпусковой дизельный»759.15 Кб (Добавлен 27.04.2016)

СЕРТИФИКАТЫ СООТВЕТСТВИЯ ПРАВИЛАМ ECE №122 (TUV)

• 122 PLANAR 2D794.65 Кб (Добавлен 22.03.2016)
• 122 PLANAR 4D1.65 Мб (Добавлен 22.03.2016)
• 122 PLANAR 44D1.52 Мб (Добавлен 22.03.2016)
• 122 PLANAR 8D1.45 Мб (Добавлен 22.03.2016)
• 122 BINAR 5D1.18 Мб (Добавлен 22.03.2016)
• 122 14 TS1.2 Мб (Добавлен 22.03.2016)
• 122 14TC-Mini930.9 Кб (Добавлен 22.03.2016)
• 122 15TSG703.33 Кб (Добавлен 22.03.2016)
• 122 20TCG983.45 Кб (Добавлен 22.03.2016)
• 122 20ТС461.74 Кб (Добавлен 22.03.2016)
• 122 30TC1.13 Мб (Добавлен 22.03.2016)
• 122 30TCG965.36 Кб (Добавлен 22.03.2016)
• 122 BINAR 6G1.82 Мб (Добавлен 22.03.2016)
• 122 PLANAR 44G1.01 Мб (Добавлен 22.03.2016)

ИНФОРМАЦИОННЫЕ ПИСЬМА

• Информационное письмо Бинар114.75 Кб (Добавлен 31.01.2014)
• Информационное письмо и описание контрафактных запчастей1.88 Мб (Добавлен 05.11.2012)
• Иформационное письмо контрафакт522.46 Кб (Добавлен 09.12.2016)
• Информационное письмо контрафакт (КАМЕРА СГОРАНИЯ)483.27 Кб (Добавлен 29.12.2016)

ГАБАРИТНЫЕ РАЗМЕРЫ ИЗДЕЛИЙ

• Габаритные размеры ТЕРММИКС125.42 Кб (Добавлен 27.10.2011)

Прежде чем начать разбирать данное устройство и рассказывать, как оно работает, думаю стоит рассказать для чего оно было создано.

Картинка с сайта: instruk24.ru

Подогреватель предназначен для предпускового разогрева двигателя с жидкостной системой охлаждения.
Для легкового транспорта в настоящее время выпускается несколько видов данных устройст:
BINAR-5S – бензиновая версия, естественно работает на бензине;
BINAR-5S (Дизель) – дизельная версия, соответственно для работы на дизельном топливе (солярке).
Для грузового транспорта, автобусов, и спец. техники, есть отдельная линейка устройств, отличающихся мощностью и размерами.
Естественно есть устройства работающие от 12 и 24 вольт.

Картинка с сайта: instruk24.ru

Вся линейка устройств имеют несколько способов управления:
— минитаймер, устанавливается по умолчанию. С его помощью можно в ручном режиме запустить или остановить подогреватель, а также запрограмировать автоматический запуск в назначенное время;
— подключение к сигнализации автомобиля с помощью свободного канала.
— подключение GSM-модема. В этом случае устройством можно управлять с помощью SMS, голосового вызова, или через мобильное приложение.
Подогреватель осуществляет собой автономное устройство и выполняет следующие функции:
1. Разогрев двигателя при низких температурах для надежного запуска;
2. Дополнительный подогрев двигателя и салона при работающем двигателе в условиях сильных морозов;
3. Подогрев салона и лобового стекла при низких минусовых температурах (для удаления обледенения) при не работающем двигателе;
4. Включение помпы при не работающем подогревателе, для улучшения циркуляции охлаждающей жидкости.

Картинка с сайта: instruk24.ru

Основные параметры и характеристики.
Теплопроизводительность, кВт – 5;
Номинальное напряжение питания, В – 12;
Рабочий диапазон напряжения, В – 9,5-16;
Вид топлива: бензин или дизельное топливо;
Расход топлива в час, л (не более) – 0,7 для бензина и 0,6 для ДТ;
Потребляемая электрическая мощность вместе с помпой (не более), Вт – 42;
Потребляемая мощность при запуске (100 сек), Вт – 122;
Режим запуска – ручной или автоматический;
Время работы одного цикла, мин – 20…120;
Масса подогревателя со всеми комплектующими, кг, не более – 8.

Эксперимент!
Очень часто задаются вопросы про расход, и разряд АКБ.
На личном автомобиле был сделан замер. Во всех подробностях можно ознакиться в данной публикации.

В своем составе подогреватель содержит, горелку (в которой сгорает топливо- воздушная смесь), теплообменник (обеспечивающий передачу тепла охлаждающей жидкости), электродвигатель с насосом (помпу) BOSCH, топливный насос Thomas Magnete, нагнетатель воздуха, блок управления (упраляющий работой подогревателя по программе), пульт управления, датчики, свечу накала Kyocera и т.д.

Картинка с сайта: instruk24.ru

Размеры котла подогрева ДхШхВ, см.: 22х9х16.
Компактность изделия впечатляет.
Вместе с котлом идет монтажная пастина, пример использования приведен на следующем рисунке.

Картинка с сайта: instruk24.ru

Отверстия для крепления монтажной пластины имеются на обоих сторонах котла. В сумме получается более 12 вариантов ее крепляния.

Также большим плюсом данного изделия являются поворотные штуцера подвода охлаждающей жидкости.

Картинка с сайта: instruk24.ru

Оба штуцера фиксируются прижимной пластиной. Пластина прижимается специальным болтом под шестигранник.

Картинка с сайта: instruk24.ru

После выбора положения штуцеров, пластина жестко фиксирует штуцера в выбранном положении, за счет того что, штуцера не подвижны, получается дополнительная герметичность, а со временем места соединения не текут.
Посадочные места под штуцера на корпусе котла имеют гладкую поверхность, а само соединение корпус-штуцер получается герметичным за счет резиновых колец.

После демонтажа блока управления и защитного кожуха, можно увидеть всю электронную часть подогревателя. На рисунке показаны все электрические элементы.

Картинка с сайта: instruk24.ru

Свеча накала. Свеча накала во время запуска подогревателя обеспечивает воспламенение топливо воздушной смеси. Во время работы накаливается до ярко красного цвета, температура около 1000 градусов по Цельсию.
Свеча накала в работе.

Картинка с сайта: instruk24.ru

Индикатор пламени. Индикатор служит для определения наличия пламени в камере сгорания. Он представляет собой трубку с вмонтированной термопарой с двумя выводами.

Нагнетатель воздуха. Нагнетатель воздуха состоит из электродвигателя с прикрепленной улиткой. На валу электродвигателя установлена крыльчатка. Крыльчатка с улиткой при вращении вала электродвигателя формирует поток воздуха, который поступает в камеру сгорания для обеспечения горения, а также производит продувку камеры сгорания для охлаждения и удаления оставшегося топлива и влаги перед началом и окончанием процесса горения.

Картинка с сайта: instruk24.ru

Блок управления. Блок управления выполняет следующие функции:
1. Начальная диагностика (проверка исправности) узлов подогревателя при запуске;
2. Диагностика узлов подогревателя во время всей работы;
3. Отправка информации на пульт управления;
4. Включение подогревателя;
5. Выключение подогревателя :
— по команде с пульта;
— по истечению заданного времени;
— при потери работоспособности одного из контролируемых узлов;
— при выходе параметров за допустимые пределы (температуры, напряжении);
— при срыве пламени в камере сгорания.

Датчики температуры и перегрева. Датчики служат для контроля температуры теплообменника. Так к примеру при нарушении циркуляции охлаждающей жидкости может возникнуть перегрев устройства. С помощью этих датчиков блок управления распознает перегрев.

Картинка с сайта: instruk24.ru

Камера сгорания испарительного типа предназначена для создания и сжигания топливовоздушной смеси.

Картинка с сайта: instruk24.ru

Принцип работы: по трубке топливоподачи топливо попадает на сеточку свечи накала, топливо испаряется и возгорается, одновременно подается воздух от нагнетателя. После вопспламенения свеча накала выключается.
Горение контролируется датчиками температуры и индикатором пламени.
В результате горения полученные горячие газы идут во внутреннюю часть теплообменника. Часть тепловой энергии передается ребрам на теплообменнике, не использованное тепло выводится через выходное отверстие и далее по выхлопной трубе за пределы автомобиля.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

Наружняя часть теплообменника омывается охлаждающей жидкостью, для наилучшего теплообмена также имеется оребрение.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

На внутренней части корпуса котла имеются направляющие, для удержания теплообменника, и удобства сборки. Также стоить отметить, то что датчики температуры не только омываются охлаждающей жидкостью, но и прижимаются к теплообменнику, т.е. замер температуры берется с поверхности теплообменника.

Картинка с сайта: instruk24.ru

Картинка с сайта: instruk24.ru

В трех словах о BINAR-5S в следующем видеоролике:

Сервисный центр «Газомотор» благодарит ООО «Адверс» за предоставленный материал и подогреватель для данного обзора.
Также советуем к прочтению нашу публикацию – Комплект поставки (Запись не опубликована).
А примеры установок подогревателей можете найти в нашем каталоге.

Копирование материалов статьи разрешено только с согласия автора и ссылкой на данную публикацию.

Цены на установку в г. Благовещенск осень 2017 г.:
— предпусковой котел BINAR-5S c установкой — 30000 рублей;
— предпусковой котел BINAR-5S +GSM-модем c установкой — 32000 рублей.

Если Вы хотите сберечь средства на топливо при разогреве холодного двигателя, увеличить ресурс за счет постоянного теплого запуска, ездить в комфорте, быть уверенным в запуске двигателя, обращайтесь к нам!

Мы ответим на любые вопросы, проконсультируем по вопросам приобретения оборудования, установке и эксплуатации. Качественно установим любое оборудование.
Подписчики на нашу компанию получают скидки и бонусы на услуги и товары!
Так подробная информация по установочным центрам есть на нашем сайте Сервисного центра Газомотор.
По вопросам приобретения дополнительного оборудования на автомобиль все желающие могут обращаться в наш интернет магазин Газомотор

Метки: установка предпускового котла подогрева, купить предпусковой автономный котел подогрева, Бинар, Бинар 5S, Webasto, Hydronic в Благовещенске, Амурская область, отогрев авто, автономка, принцип работы автономного котла подогрева,
