Правильная настройка датчика движения под конкретные задачи.
Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Чем можно регулировать детектор?
В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности
Настройка параметров
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.
Освещенность

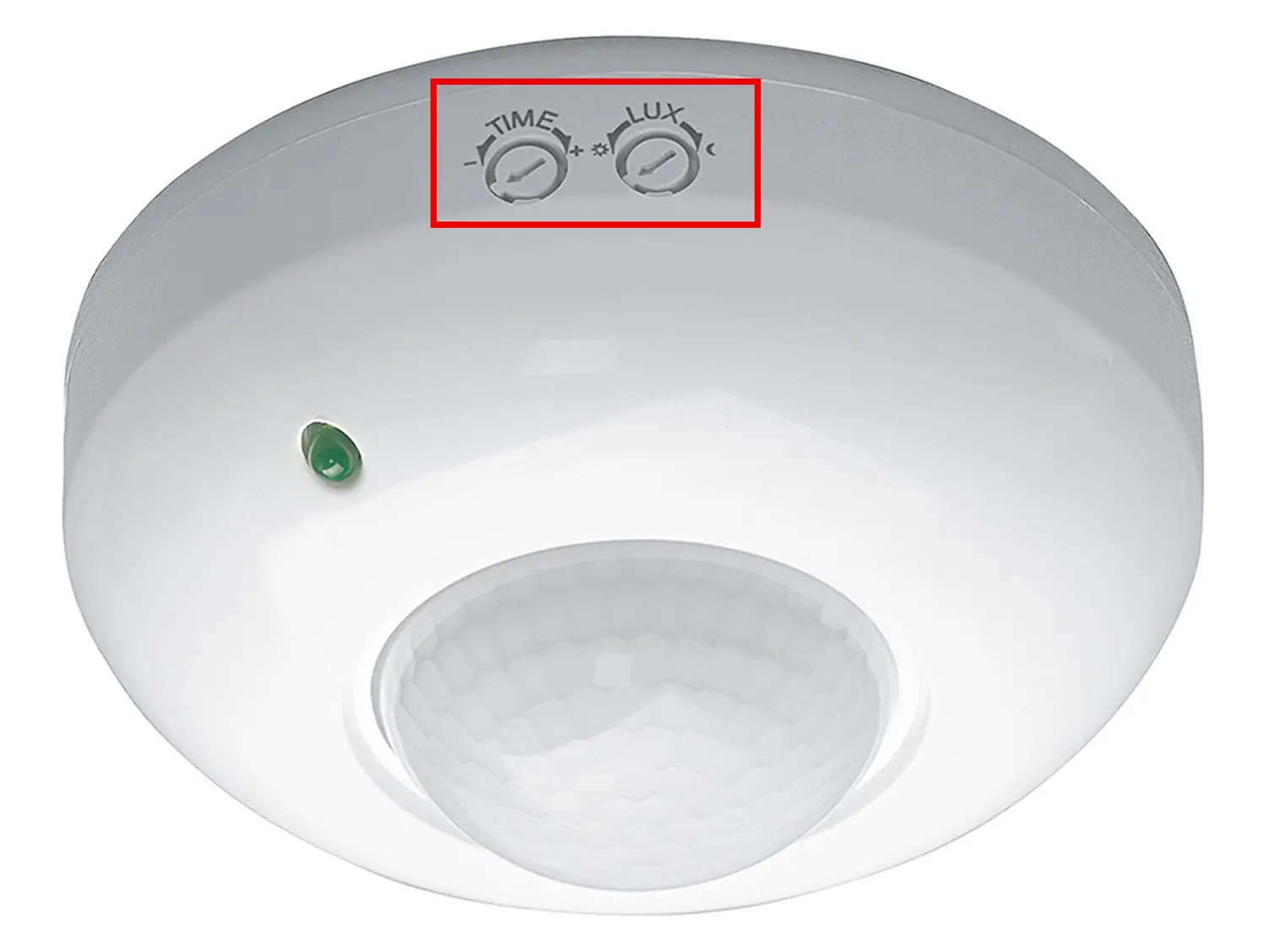

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде.
Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
Датчик движения для освещения позволяет значительно сэкономить электрическую энергию. При установке устройства свет будет включаться только в присутствии человека, то есть, в тот момент, когда он нужен.
Датчик движения для освещения позволяет значительно сэкономить электрическую энергию. При установке устройства свет будет включаться только в присутствии человека, то есть, в тот момент, когда он нужен. Устройство реагирует на движущееся объект, передает сведения на контроллер, который замыкает электрическую цепь, что приводит к включению освещения.
Где используют датчики движения
Датчики движения для управления освещением нашли широкий спектр применения, с их помощью можно реализовать различные идеи. Например, часто устройства используют для освещения загородных участков. Например, фонари будут включаться тогда, когда человек идет по дорожке, подходит к крыльцу, к подсобному помещению или к гаражу.
Иногда датчики устанавливают совместно с охранными системами. В этом случае при приближении к объекту может включаться прожектор.
Датчики устанавливают в подъездах жилых многоквартирных домов, в различных подсобных помещениях и т.д.
В последние годы люди активно используют инновационные технологии для «умного дома». Интеллектуальное управление домом или квартирой не обходится без датчиков движения для освещения. С их помощью можно реализовать множество сценариев, например, свет будет включаться в прихожей, когда хозяин заходит в квартиру, в ванной комнате и в других помещениях.
Как выбрать датчик движения
В каталогах производителей представлен огромный выбор устройств. Чтобы правильно выбрать датчик движения, следует учитывать следующие моменты:
- где вы собираетесь устанавливать устройство;
- площадь контролируемой территории;
- условия эксплуатации устройства.
В продаже есть датчики движения, предназначенные для использования в помещении или в уличных условиях. Внешние датчики имеют корпус, защищающий прибор от повышенной влажности и других негативных факторов среды. Такие модели могут стабильно работать при минусовой температуре.
По способу установки выделяют классические датчики в отдельном корпусе или встраиваемые устройства.
Важным моментом является тип питания. Можно выбрать датчики, работающие от электрической сети или модели с автономным питанием. Во втором случае вы можете устанавливать устройства в местах, где нет возможности подключения к источнику электрической энергии, однако придется постоянно отслеживать заряд аккумуляторной батареи.
По принципу работы выделяют следующие виды датчиков:
- инфракрасные (реагируют а тепло человеческого тела, недостаток таких моделей в том, что они могут реагировать и на другие источники тепла, например, включаться при нагреве от солнечных лучей);
- ультразвуковые (движение определяется при помощи ультразвуковых волн, такой тип опознавания объекта более надежен);
- микроволновый датчик (работает на основе микроволн, не реагирует на тепло, определяет любое движение);
- комбинированные датчики (объединяет микроволновый и ультразвуковой принципы распознавания объектов, отличаются высокой степенью надежности.
Как определить место установки датчика движения
Крепление датчика движения для управления освещением возможно на стену или на потолок. Выбор места зависит от площади контролируемой территории. Настенные и потолочные датчики имеют различные характеристики. У потолочных моделей угол охвата 360 градусов. Устройство способно контролировать все помещение, дальность охвата – 10-20 метров.
Угол обзора у настенных датчиков – 90 градусов, а дальность от 7 до 10 метров. Рекомендуется вешать такие устройства в углу помещений, это позволит обеспечить полный обзор и отсутствие «слепых» зон. Оптимальная высота – 2,5 метра.
Схема подключения датчиков движения для освещения
Проще всего купить осветительный прибор сразу со встроенным датчиком. В этом случае владельцу не придется разбираться в схеме подключения. Однако выбор таких приборов ограничен, поэтому многие предпочитают покупать отдельно светильник и устройство по отслеживанию движений.
Схема подключения двухпроводного устройства
Двухпроводной датчик движения подключается к светильнику таким же способом, как и двухклавишный выключатель. Это наиболее простая схема. Нужно действовать следующим образом:
- устройство слежение устанавливается в подрозетник;
- подключается питающая фаза, которая затем подается к осветительному прибору.
Схема совместима только с лампочками накаливания или галогеновыми светильниками. Светодиоды и люминесцентные лампы будут мерцать. Рекомендуется подключать двухпроводной датчик движения отдельно от основного освещения, требуется установить отдельный автомат и распределительную коробку.
Основные преимущества такой схемы подключения датчика движения:
- простота монтажа;
- возможность установить на место любого выключателя (не требуется проводить дорогостоящий ремонт);
- невысокая стоимость подключения.
Из недостатков выделяют невозможность использования светодиодных осветительных приборов и необходимость установки отдельного автомата.
Важно тщательно выбрать место для размещения датчика, устройство должно располагаться таким образом, чтобы обзору не мешали никакие помехи.
Подключение трехпроводного устройства
Трехпроводная схема подключения датчиков движения применяется для инфракрасных устройств. Такая система возможна для любых типов ламп, в том числе, для светодиодных осветительных приборов. Датчик движения подключается к распределительной коробке при помощи трех проводов: «земля», «ноль» и «фаза». Что касается подключения к источнику света, то используется три провода для светильников с металлическим корпусом и два провода для моделей с пластиковым корпусом.
Подключение датчика движения с выключателем
Датчик движения включает свет, когда в зоне контролируемой территории появляется движущейся объект. При отсутствии движения свет выключается. Такая система удобна при освещении территории, коридоров, по которым человек просто проходит или в подъездах многоквартирных домов. Однако там, где люди могут просто спокойно сидеть, подобная система будет доставлять дискомфорт. В доме, в зоне отдыха на садовых участках лучше устанавливать датчики движения с выключателем. В этом случае включение света происходит при наличии движения, а выключение — в принудительном порядке при помощи выключателя.
Подключение нескольких датчиков движения
Один датчик движения подойдет для небольшого помещения, для освещения входа в загородный дом или гараж. Однако нередко возникает потребность управлять сразу несколькими осветительными приборами, расположенными на каком-то расстоянии друг от друга. Например, на аллее загородного дома, на лестнице или в длинном коридоре. В этом случае используют схему для подключения нескольких датчиков движения.
Также может потребоваться подключение на одну лампу двух и более датчиков. Такая необходимость может возникнуть, если помещение большое или имеет сложную конфигурацию. В этом случае один датчик не сможет обеспечить охват зоны контроля, и используют следующую схему.
Как подключать датчик движения к осветительному прибору повышенной мощности
Все вышеприведенные схемы можно использовать только со стандартными светильниками. Если мощность осветительного прибора свыше 1 киловатта, то при стандартной схеме подключения датчик быстро выйдет из строя, так как через него будет проходить высокое напряжение.

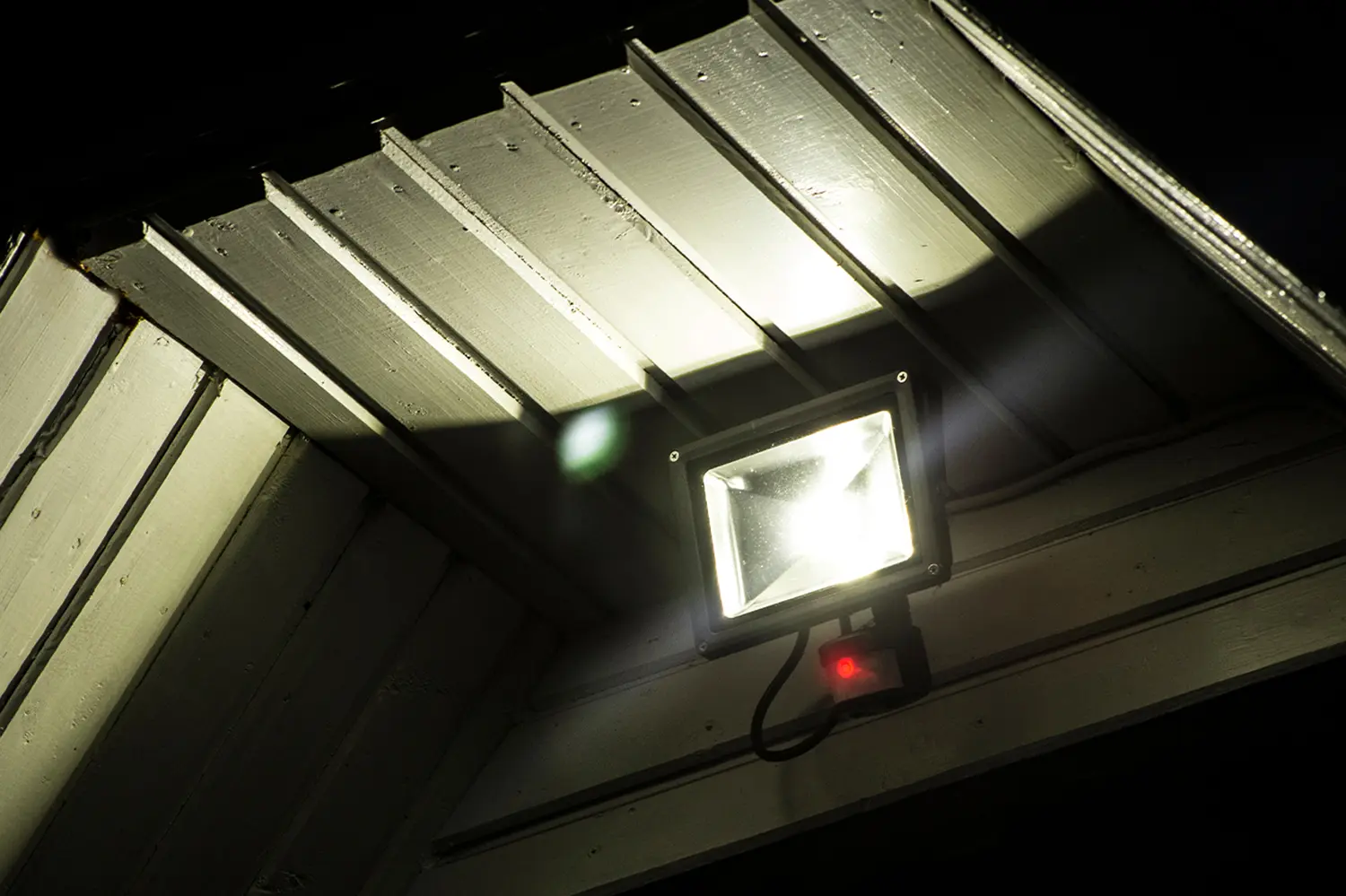

Для уличного освещения или для прожекторов используйте следующую схему:
Для защиты устройства между датчиком движения и источником света подключается контактор. Когда датчик срабатывает на движение, напряжение подается на катушку контактора, при этом датчик и источник света изолированы.
Настройка датчиков движения
При устройстве управления освещением нужно не только подключить датчик, но и правильно его настроить. Настройка проводится по следующим показателям:
- Угол обзора. Один из самых важных параметров, от которого зависит, каким образом будет улавливаться движение, а также размеры контролируемой территории. Угол обзора зависит от вида модели и от правильно выбранного места размещения устройства.
- Чувствительность. Настраивать датчик нужно таким образом, чтобы он не реагировал на движение веток за окном, на пролетающих птиц или домашних животных. Как правило, пользователи выбирают настройки чувствительности опытным путем. Датчики оснащаются колесиками с надписями SENS, настройки производят при помощи регулировки колеса.
- Задержка выключения. Это время, которое проходит с момента отсутствия движения до выключения света. Период выбирают с учетом потребностей пользователя.
- Уровень освещенности. Настройка необходима, чтобы обеспечить работу датчика только в темное время суток. Если не настроить уровень освещенности, свет при движениях будет включаться и днем.
Подведем итоги
Датчики движения для управления осветительными приборами позволяют сделать жизнь более комфортной. С их помощью можно автоматизировать освещение в квартире, в доме и на загородном участке и значительно сэкономить на счетах за электричество.
Однако для того, чтобы устройство оправдало все ваши ожидания, необходимо правильно выбрать датчик движения, грамотно подключить и настроить устройство.
Купить датчик движения с учетом условий эксплуатации и любых дополнительных требований вы можете в нашем интернет магазине. Мы поможем подобрать подходящую модель, а также предложим услуги по установке устройства и подключению к осветительным приборам. Мы гарантируем надежность нашего оборудования и профессиональный монтаж, обеспечивающий корректную работу системы.
Схема подключения датчика движения — как подключить и настроить датчик движения для управления освещением
За последние годы всё шире внедряются в быт человека различные высокотехнологичные приборы, которые объединяются в систему безопасности «умный дом». Неотъемлемой частью являются электрические датчики, которые в зоне действия реагируют на процесс движения, главная цель их установки — защита дома от вторжения непрошенных посетителей. С другой стороны, благодаря автоматическому отключению освещения в пустом помещении, например, когда в офисе выходной, их можно использовать просто для экономии электроэнергии.
Подключение двух и трехпроводных датчиков своими руками
По типу подключения датчики бывают двух и трехпроводными. Двухпроводные датчики движения чаще всего ставят в обычные подрозетники.Подключение состоит из 4-х элементов:
- автоматический выключатель для подачи питания 220В;
- распредкоробка;
- датчик;
- светильники.

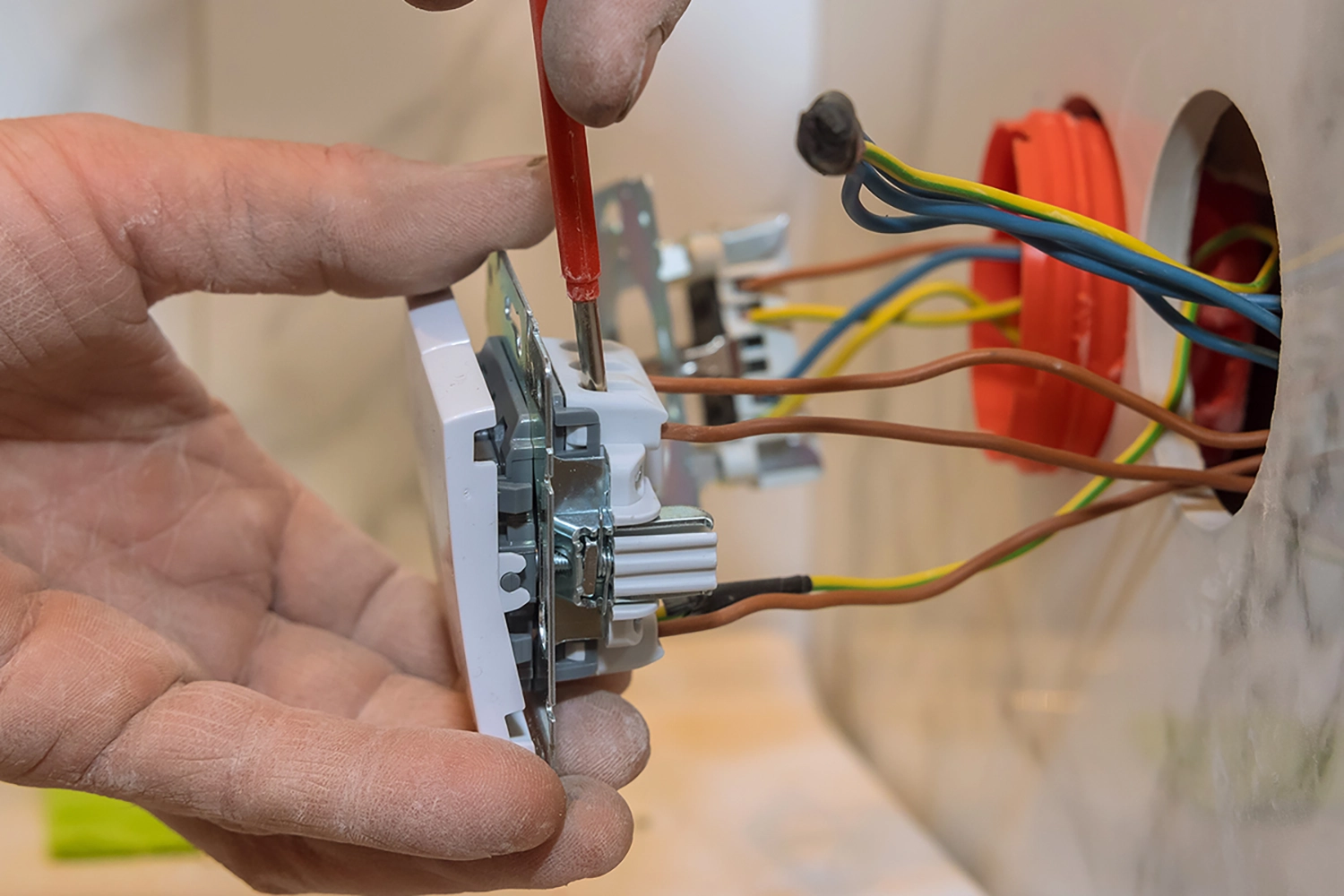

Монтаж прибора аналогичен подключению одноклавишного выключателя света -нужно подвести питающую фазу к датчику, и через него пустить ее на светильник. Первым делом заводите трехжильный кабель от автомата в щитке в распредкоробку. Далее протягиваете уже двухжильный провод до места установки датчика. Такие модели устанавливают на высоте в пределах от 1,2 м до 2,0 м от пола, они отличаются от настенных устройств, которые размещают под самый потолок недалеко от входной двери. Важно учитывать, чтобы открытые двери не перекрывали угол обзора датчика.
Далее, кабель идущий на светильник, также заводим в распредкоробку и соединяем все жилы — сначала ноли от кабеля питания — на кабель светильника, далее заземление, а фазу с автомата, соединяем с жилой, уходящей на датчик. Вторую жилу от кабеля датчика, пускаем на светильник. Затем подключаем датчик к цепи. Первую фазу заводим на соответствующую клемму. Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка». Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.
Далее производим настройку. Для этого выкручиваете по порядку все «флажки».
- Переводите устройство в автоматический режим.
- Выставляете порог чувствительности, чтобы датчик не включался днем или в другое, ненужное время суток, в зависимости от уровня освещенности и силы светового потока.
- Задаете время, через которое освещение отключится, как только исчезнет перемещение в зоне действия прибора. Подаете напряжение и проверяете работу всей схемы.
Преимущества двухпроводной схемы и датчиков движения:
- простота монтажа и подключения;
- возможность принудительного включения освещения без дополнительных выключателей света;
- универсальность.
Можно легко заменить любой одноклавишный выключатель таким устройством и автоматизировать систему освещения, без серьезных затрат. Однако данные приборы иногда плохо работают с энергосберегающими и светодиодным лампочками, которые начинают сильно мерцать.
Самые популярные марки трехпроводных датчиков с тремя клеммами — это инфракрасные датчики движения, при покупке которых нужно обращать внимание на температуру эксплуатации и на степень их влагозащиты. В качестве уличного освещения понадобятся полностью влагозащищенные модели IP65.
На трехпроводной датчик заводят 220В, то есть фазу и ноль. Вся система также состоит из 4-х элементов:
- автоматический выключатель;
- распредкоробка;
- датчик;
- светильник.
По желанию можно добавить отдельный выключатель света. При подключении трехпроводного датчика, в распредкоробку заводят 3 кабеля:
- трехжильный от автомата (фаза-ноль-земля);
- трехжильный на освещение (если светильники с металлическим корпусом);
- трехжильный на датчик.
Нули собираются в одну точку. «Земля» с автомата подключается к «земле» на светильнике. Также как на ранее рассмотренной схеме, только теперь на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. Под корпусом имеется три клеммы: два ввода для питания 220В и один выход. Клеммы находятся в корпусе под нижней защитной крышкой. Из корпуса выходят три провода разного цвета, маркировка и обозначение которых есть в инструкции:
- красный А — выход;
- синий N — ноль;
- коричневый L — фаза входная.
Выходит фаза, которая управляет освещением. В распредкоробке ее подключаете к фазной жиле кабеля, который идет на светильники или к другой нагрузке.

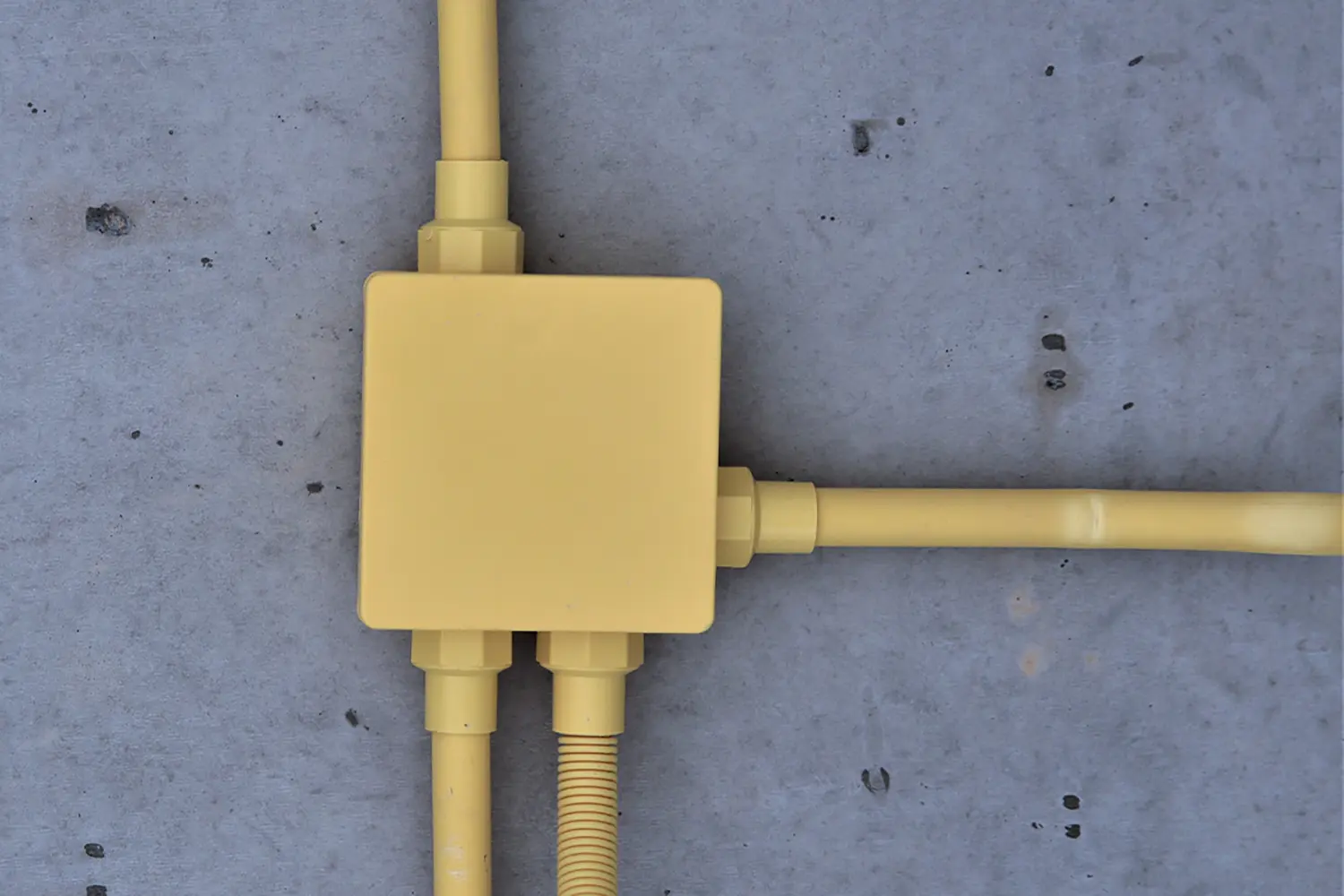

Вместо использования распаечной коробки для соединения всех проводов, придется заводить все жилы в датчик и соединять их на клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N. Фазу с автомата питания пускаете на клемму L. к оставшемуся выходу подключаете жилу, которая уходит на светильник. То есть, фазу-ноль с одного кабеля подали, фазу-ноль с другого вывели.
Настройка и регулировка чувствительности
После подключения датчика, нужно самостоятельно проверить работоспособность и провести настройку. Для этого на его корпусе есть элементы управления. Чтобы использовать датчик в светлое время суток, положение переключателя, где нарисованы солнышко и луна (Lux) ставите в режим, где значок солнца. Если он нужен для работы в ночное время или в темном помещении, где нет естественного света — выкручиваете на луну.
Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете количество времени автоматического отключения света, от нескольких секунд до нескольких минут.
Главный недостаток 3-х проводной схемы — отсутствие принудительного включения освещения. Датчик движения может выйти из строя или начать некорректно работать. Из-за чего можно остаться полностью без освещения.
Чтобы избежать подобных проблем, применяют третью схему с дополнительным выключателем света.

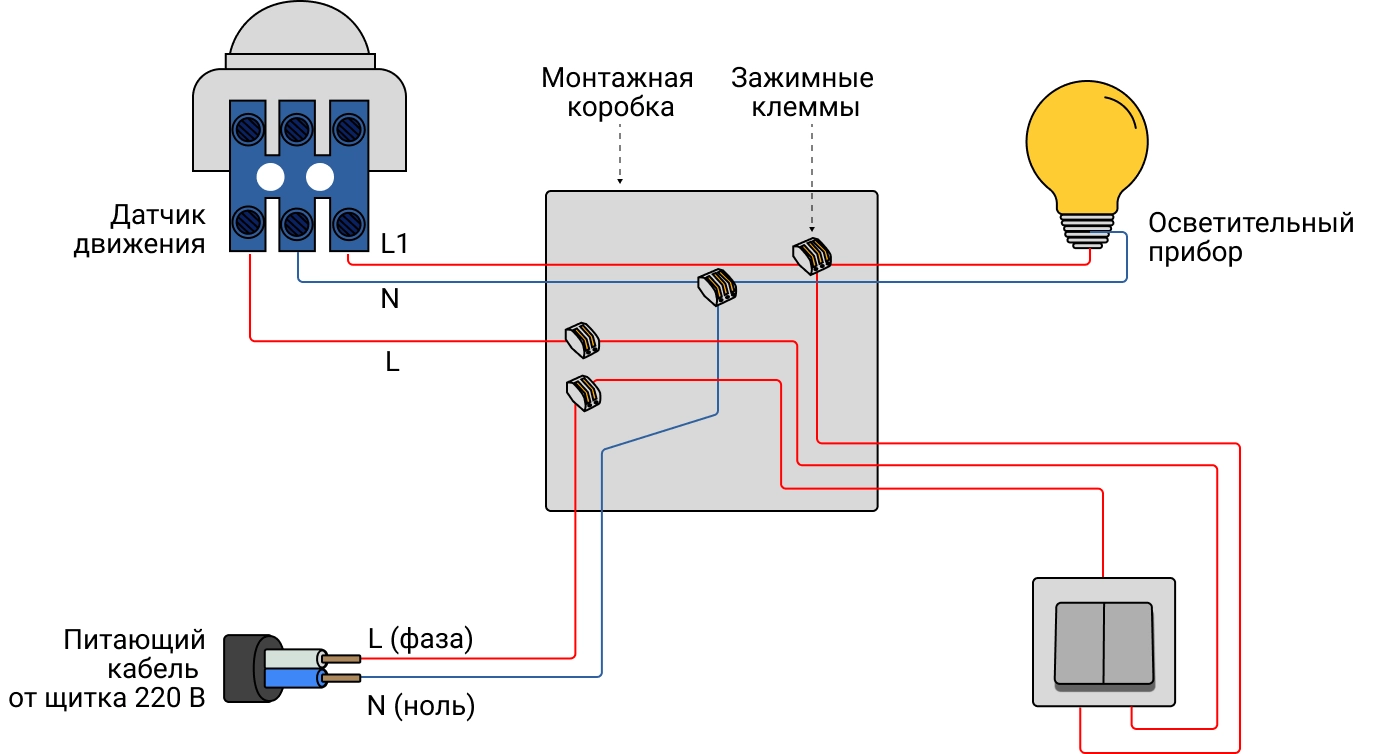

Схема включения датчика движения с выключателем
Эта схема является универсальной. В ней используется параллельное подключение одноклавишника. Здесь фаза от питающего автомата заводится не только на датчик, но и на одноклавишный выключатель света. Второй провод с одноклавишника присоединяется к контуру освещения, то есть с датчика к выходному проводнику.
С помощью этой схемы можно включать и выключать светильники в любое время, как днем, так и ночью, есть ли движение в зоне действия или нет, исправен ли датчик или сломан.
Схема с пускателем или контактором
Применение датчиков движения рассчитано на подключение нагрузки 1кВт. Если нужно, чтобы датчики движения открывали двери или запускали вентиляторы, то применяется схема с магнитным пускателем.Вся мощная нагрузка подключается через контакты пускателя, а датчик управляет катушкой включения.Фазный проводник, выходящий из прибора запитывает катушку. Ноль поступать может напрямую или с датчика.
Ошибки подключения
Ложные срабатывания нередко происходят при воздействии посторонних факторов. Например, при неправильном размещении датчиков рядом с нагревательными элементами или вблизи деревьев на улице. При ветре и движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но иногда подобное случается по причине неисправности внутренних компонентов. Чтобы выяснить причину ложных срабатываний, необходимо просто заклеить непрозрачной изолентой чувствительное окошко прибора.
Если от этого ничего меняется и прибор самопроизвольно запускается, то значит он точно вышел из строя и его надо сдать в ремонт.
Подключение фазы и ноля. С точки зрения безопасности, разрываться должен фазный проводник. То же самое правило действует и при подключении любого патрона светильника. Поэтому заводите фазу на ту клемму, куда предписано инструкцией. Сразу после отключения датчик самопроизвольно включается. Подобное может происходить при направлении постороннего луча света в чувствительный элемент, от расположенного рядом светильника. Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, будет излучать инфракрасные волны.
Эти волны уловит инфракрасный датчик и сработает, запустив освещение. И так N-ое количество раз до бесконечности. Поэтому нужно, чтобы свет от лампочек не бил напрямую в датчик, либо они находились на удаленном расстоянии от него. Из-за этого большинство из них выполнены именно в корпусе светильника.
Разновидности датчиков движени
Назначение подобных приборов может быть различным, в зависимости от того, с какими датчиками они сопряжены.
Охрана
В случае обнаружения движения на охраняемой территории, датчик включает сигнализацию.
Видеорегистрация
Подключение сенсоров движения к системе видеофиксации позволяет экономить память на записывающих устройствах, камеры включаются лишь при появлении движущегося объекта.
Освещение
Включение и отключение осветительных приборов — наиболее часто встречающаяся функция датчиков движения, в целях экономии расхода электроэнергии и эксплуатационного ресурса ламп.
Климатические системы
Датчики могут интегрироваться с приборами, которые отвечают за комфортный микроклимат в помещении. К примеру, при входе в жилой дом срабатывает включение автомата управления вентиляции, отопления или кондиционера.
Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. Устройство датчиков состоит из двух отдельно работающих частей – активной и пассивной. Активная излучает лучи, а пассивная принимает их и анализирует. Обычно эти части устанавливают друг напротив друга, чтобы луч от передатчика беспрепятственно доходил до приёмника. Когда между ними попадает движущийся объект, то луч прерывается, и происходит срабатывание датчика.
Другой вариант датчика движения – комбинированный. В корпусе такого датчика располагается одновременно излучатель, и приёмник-анализатор. Статичные предметы отражают неизменные волны, при появлении в поле зрения датчика движущегося объекта, отражения становятся хаотичными, датчик срабатывает сигнализацию или включает освещение.
По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства движения бывают:
Проводные. Информация от них поступает по подведенной линии проводов.
Беспроводными. Используются радиоволны, GPS или WiFi-соединения.
В работе устройства могут использоваться различные типы волн, поэтому датчики движения бывают следующих типов:
Фотоэлектрические. В их основе находится излучатель и фотоэлемент, которые передают и отражают оптические лучи в видимом диапазоне.
Ультразвуковые. В таких приборах в качестве излучения применяются ультразвуковые волны.
Микроволновые. Датчик излучает электромагнитные волны сверхвысокой частоты.
Томографические. Эти приборы излучают радиоволны в различных диапазонах.
Инфракрасные. ИК-датчики реагируют на тепловое излучение. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании штор в помещении от сквозняка.
Сегодня инфракрасные датчики являются самым распространённым типом датчиков движения. Внешняя поверхность состоит из множества отдельных линз, которые фокусируют на принимающий элемент внутри прибора ИК-излучение. Каждая из линз имеет зону, при появлении там движения, уровень ИК-излучения растёт. Это позволяет определять, в какой части зоны появился человек.
Стоимость датчиков движения
Немаловажным критерием ИК-датчика являются функционал, который зависит от цены. Модели, работающие в дистанционном режиме и снабженные Wi-Fi или GSM-передатчиками обычно на 50% дороже приборов, работающих по проводной цепи.
Нюансы размещения: как подключить инфракрасный датчик движения правильно
Для корректной работы датчика движения, при установке следует соблюдать правила его размещения. Современные устройства с ИК-датчиками имеют защиту от сработки при попадании солнца. Однако, такое оборудование не устанавливается близко к ярким осветительным и нагревательным приборам.
Обзор инфракрасного сенсора не следует загораживать. Тепловые лучи, в отличие от радиоволн или СВЧ-излучения, теряют свою силу, даже проходя через прозрачные препятствия, в виде окон или стеклянных перегородок.
Перед тем, как подключить датчик, достаточно выбрать угол обзора, чтобы в помещении не оставалось слепых зон. Для большего охвата стоит монтировать устройство ближе к потолку, с небольшим наклоном вниз.
Если в квартире имеются домашние животные, то лучше приобрести прибор с функцией «размер движущегося объекта». Правильно настроить показатель, чтобы избежать ложного срабатывания, когда в поле датчика движения будет попадать гуляющий питомец.
Угол поворота сферы также позволит сделать чувствительность прибора, чтобы он не реагировал на домашних животных. В данной ситуации выставлять окошко нужно перпендикулярно плоскости стены или на уровне головы.
Реальная зона захвата лучей датчика — примерно 9-10 метров.
Задержка чувствительности в зависимости от направления движения человека будет максимальна, если проходить мимо, и минимальна, если идти навстречу лучам.
Поэтому в длинных коридорах или подъездах многоэтажек, датчики лучше ставить не сразу над дверьми, а где-нибудь ближе к углу. В этом случае лучи всегда будут пересекаться.
Важные характеристики датчика движения
Перед выбором схемы подключения необходимо ознакомиться с техническими параметрами датчиков движения.
Мощность и потребляемое напряжение. Для электросетей российского стандарта следует выбирать прибор с показателями в 220 вольт и до 5 ампер.
Угол охвата. От прибора лучи расходятся в форме конуса, под углом от 90 до 180 градусов по горизонтали и от 20 до 30 градусов по вертикали. Увеличивая угол конструкции, тем больше площади охватывает прибор.
У датчиков с функцией «обзор нижней полусферы» имеется дополнительный излучатель, направленный вертикально вниз, таким образом защищая от попыток злоумышленников прокрасться под прибором.
В условиях теплого и сухого помещения применяют обычные устройства. Если же планируется установка на улице, или в помещении с высоким уровнем влажности, то следует выбирать модели в герметичном корпусе, которые не пропускают ни пыль, ни сырость.
Выбор места установки
Перед монтажом следует внимательно изучить схему датчика движения.
ИК-детекторы для автоматического включения освещения располагают прямо напротив входной двери, чтобы входящий в помещение человек, сразу попадал в зону видимости прибора. Если датчик установить над дверью, то под ней образуется слепая зона, и пока датчик не зафиксирует вошедшего в комнату, ему придется двигаться в темноте. По тем же правилам устанавливают датчики на улице, в первую очередь, в зону его действия должны попадать места вероятного появления человека: крыльцо и калитка.
Краткая сводка по установке датчика движения
- Момент выбора: При выборе датчика движения необходимо учесть несколько факторов. Важно определить, где именно будет установлен датчик и какой тип материала используется в этой области. Некоторые датчики могут быть установлены только в определенных местах, например, на потолке или на стене.
- Удобное место установки: Наиболее удобным местом установки датчика движения является ниже потолка в центре помещения. Такое расположение позволяет ему обнаруживать движение по всей площади помещения.
- Подготовка материалов: Перед подключением датчика необходимо убедиться в наличии всех необходимых материалов. Это включает в себя провода, соединительные блоки, инструменты и другие компоненты, предусмотренные производителем.
- Подключение к сети: Датчик движения обычно требует подключения к электросети. Для этого необходимо обеспечить наличие рабочего источника питания рядом с местом установки датчика.
- Подключение сигнала: Датчик движения обычно имеет выход для передачи сигнала о обнаруженном движении. Этот сигнал может быть подключен к другим устройствам, таким как осветительные приборы или системы безопасности, для дальнейшего реагирования на обнаруженное движение.
- Комментарии и настройки: Некоторые датчики движения имеют дополнительные настройки, которые позволяют пользователю изменять чувствительность, время задержки или другие параметры работы датчика. Эти настройки могут быть осуществлены с помощью кнопок, переключателей или других элементов управления, предусмотренных производителем.
- Распределительная сеть: При подключении датчика движения к распределительной сети, необходимо обратить внимание на соблюдение правильной последовательности подключения. Это важно для обеспечения правильной работы всей системы и предотвращения возможных проблем с электроприборами.
- Постоянное контролируемое подключение: Если датчик движения используется для управления освещением, необходимо убедиться, что основные источники света, такие как потолочные прожекторы, постоянно подключены к электросети. В противном случае, датчик не сможет корректно реагировать на обнаружение движения.
- Изменение среды: Важно помнить, что изменение среды вокруг датчика движения может повлиять на его работу. Например, сильное попадание прямого солнечного света или слишком большое изменение температуры может вызвать ложные срабатывания или неправильную работу датчика.
- Особенности блокировки и отключения: Для удобства пользователей датчики движения обычно оснащены функцией блокировки или отключения. Это позволяет временно отключать датчик, например, при проведении ремонтных работ или в случае, когда не требуется его функциональность.
- Бытовая техника: Многие бытовые электроприборы могут быть подключены к датчику движения для автоматического включения или выключения. Например, можно подключить датчик движения к системе освещения, чтобы она включалась автоматически при обнаружении движения в помещении.
- Видео наблюдение: В некоторых случаях датчик движения может быть интегрирован с системой видеонаблюдения. Тогда при обнаружении движения, датчик может активировать камеру для записи видео и последующего просмотра.
- Определенные зоны: Датчики движения могут быть установлены для контроля определенных участков или зон внутри или вокруг здания. Например, важно контролировать проходные, входные двери или другие уязвимые места с точки зрения безопасности.
- IP44: При выборе датчика движения для использования на улице или во влажной среде, следует обратить внимание на его класс защиты. Класс IP44 обеспечивает защиту от брызг воды и пыли.
- Регулятор: Некоторые датчики движения могут быть оснащены регулятором, позволяющим пользователю настроить его чувствительность или другие параметры работы в соответствии с конкретными требованиями и предпочтениями.
Важно помнить, что подключение датчика движения может быть более сложным процессом, требующим соблюдения инструкций производителя и, возможно, помощи специалиста.
Смотрите также
Как подключить датчик движения в частном доме
Филипп Урбан
научит светильники зажигаться при вашем появлении

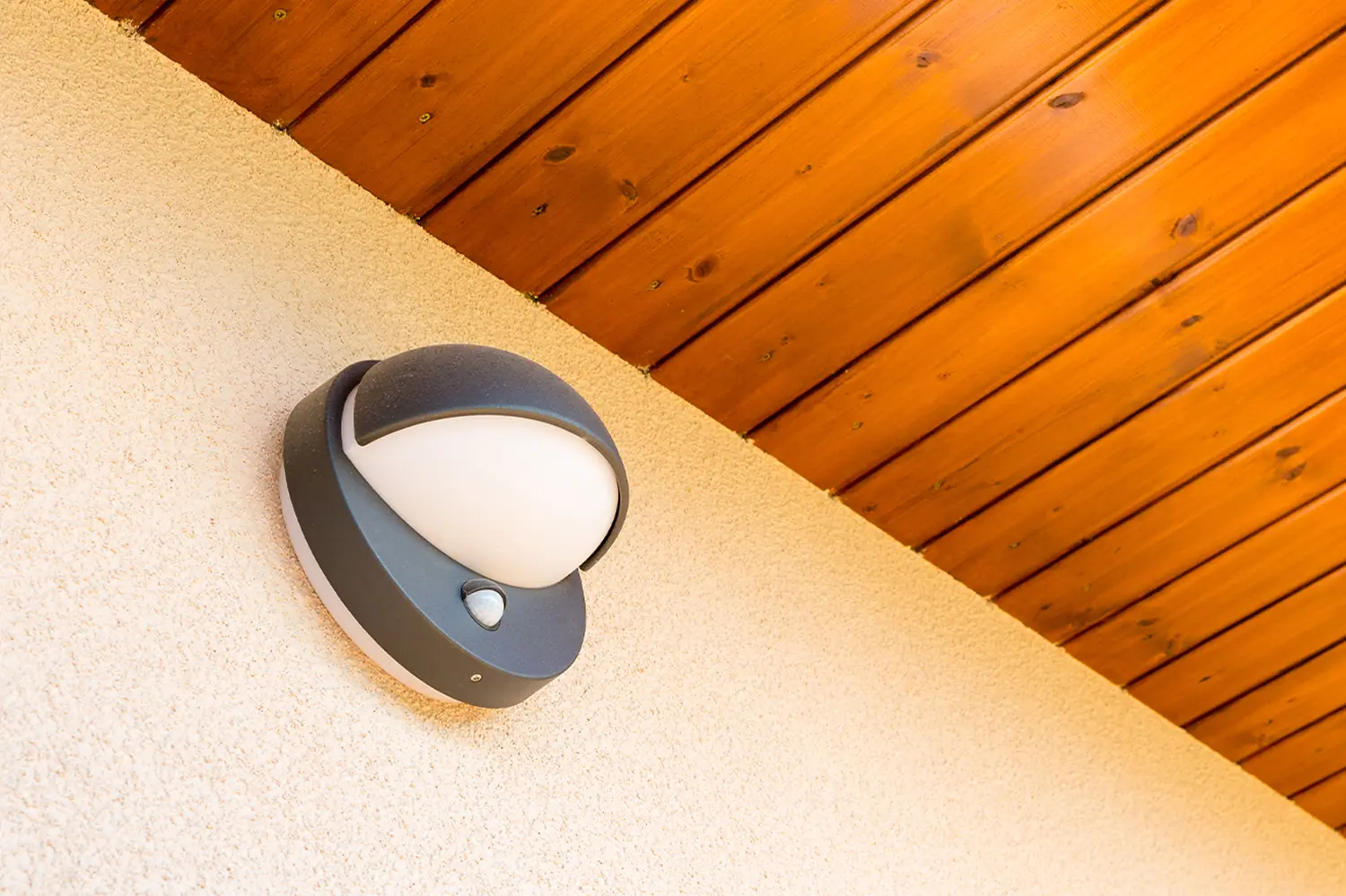

В загородном доме и на участке светильников обычно намного больше, чем в квартире. Чтобы бесконечно не щелкать выключателями, можно установить датчики движения. Как это правильно сделать, разбираемся вместе с дачником Филиппом Урбаном и специалистом по электрике СТД «Петрович» Георгием Ерахтиным.
Источник: shutterstock.com
Зачем нужен датчик движения

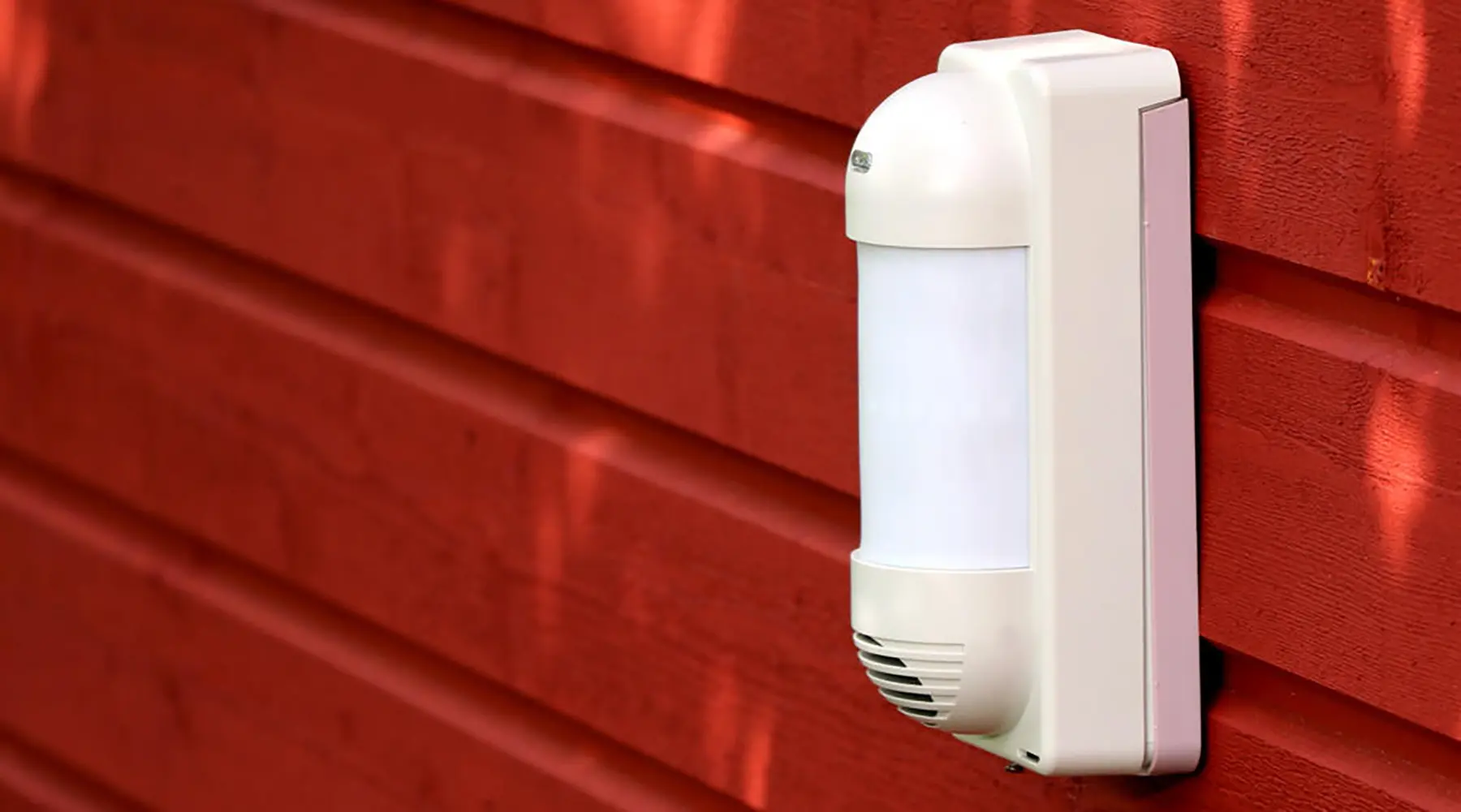

Датчики движения чаще всего используют в охранных сигнализациях и системах контроля доступа. По сигналам от датчиков могут открываться шлагбаумы и ворота, срабатывать прожекторы и сигнальные лампы. В быту датчики движения используют для управления освещением.

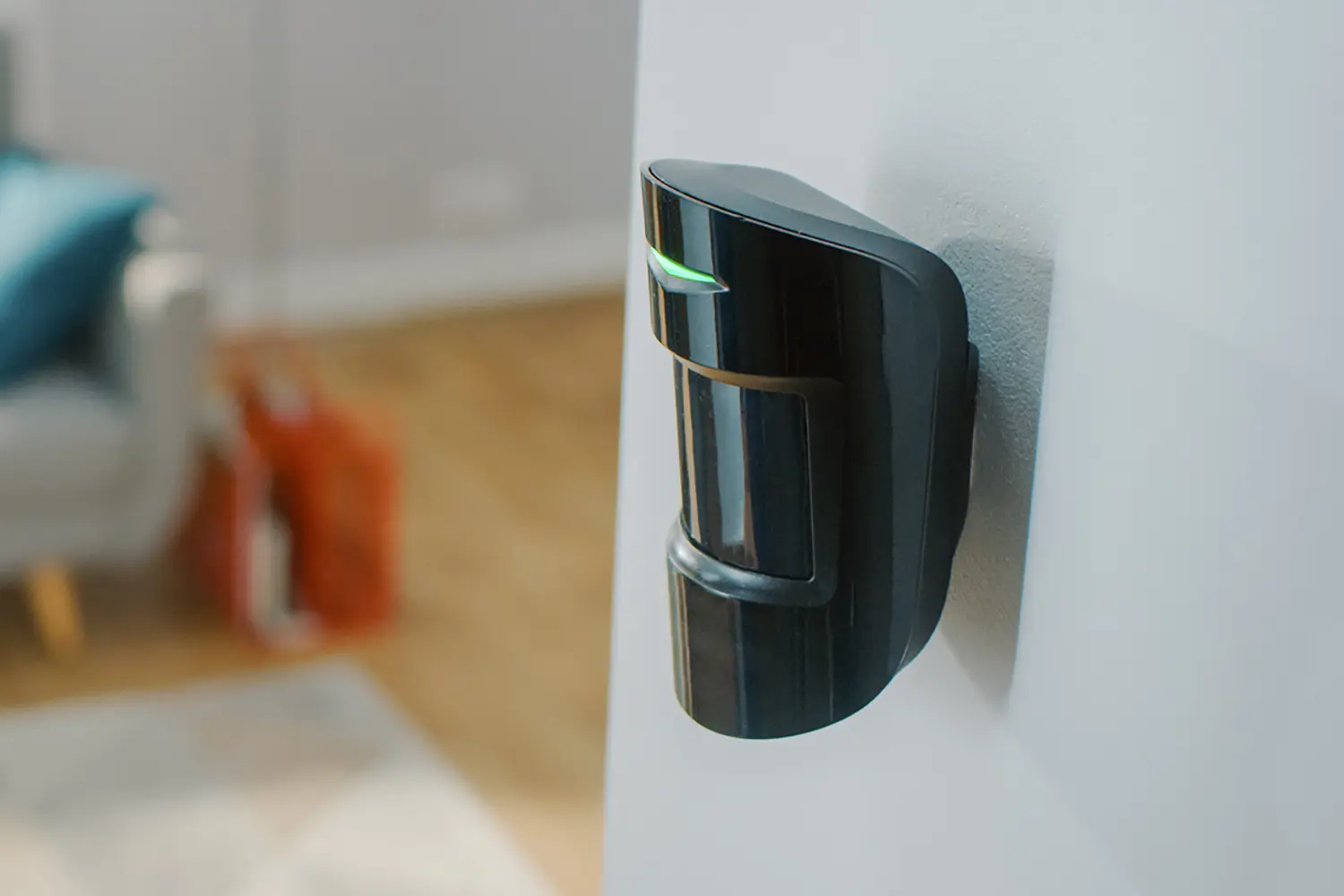

Датчик движения в прихожей. Источник: shutterstock.com
Еще несколько лет назад такие датчики устанавливали, чтобы экономить электричество. Но теперь и дома, и в уличных светильниках или прожекторах используют светодиодные лампы, так что вопрос экономии электричества уже не стоит так остро. А датчики движения по-прежнему ставят, просто потому что это удобно.
Где ставят датчики движения
На участке:
- у ворот и калитки
- у входа в дом, на крыльце, открытой террасе
- в хозяйственной зоне
- в удаленных углах участка
- на стройплощадке
Источник: shutterstock.com
В доме:
- в прихожей, санузле и кладовке, где вы часто бываете, но надолго не задерживаетесь
- на лестнице
- в длинном коридоре
- в холле второго этажа
В комнатах, где вы проводите много времени, например в спальне или гостиной, лучше не привязывать освещение к датчикам движения, потому что неожиданное включение яркого света может вызвать чувство тревоги, ощущение, что в доме есть посторонние, и просто серьезно испугать.
Какие бывают датчики движения
Датчики движения различают по способу установки, углу охвата и принципу действия.
По способу установки датчики делят на настенные и потолочные. Их можно монтировать и в доме, и на улице. Величина угла охвата — от 60 до 360 градусов. Максимальный угол обзора (360 градусов) — у потолочных датчиков.

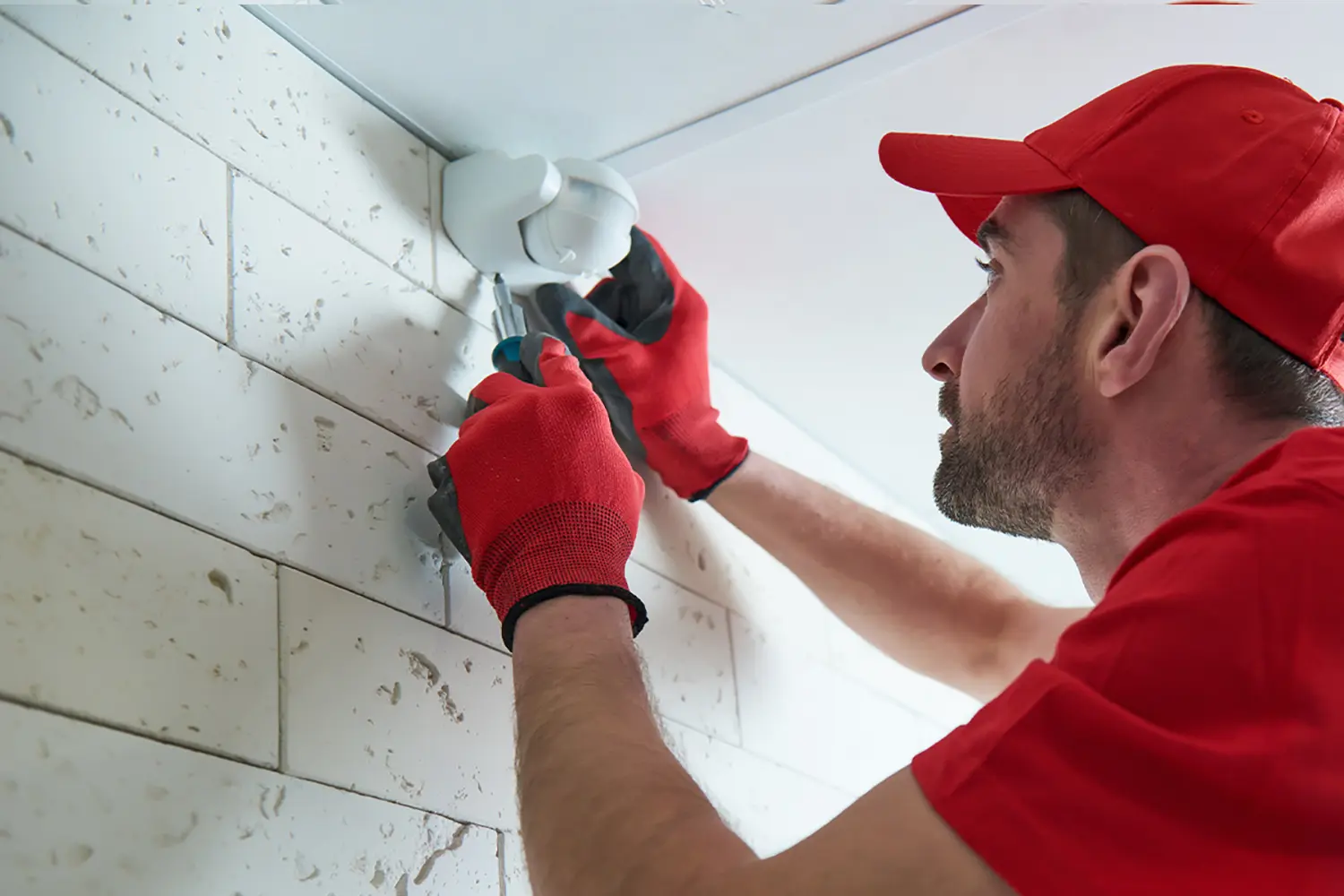

Монтаж потолочного датчика движения. Источник: shutterstock.com
По принципу действия датчики делят на:
- инфракрасные — они сканируют изменение температурного фона, реагируют на теплые движущиеся объекты
- фотоэлектрические, ультразвуковые, радиоволновые — излучают волны (световые, ультразвуковые, сверхвысокочастотные — СВЧ) и срабатывают, когда объект оказывается в зоне их действия
- комбинированные — используют не меньше двух технологий: например, ИК- и СВЧ-излучение
Для управления освещением в доме и на участке используют инфракрасные датчики (ИК-датчики) движения. Расскажем о них подробнее.
Плюсы и минусы ИК-датчиков
ИК-датчики реагируют на людей, животных или другие объекты, если их температура отличается от фоновой. Среди достоинств этих датчиков — невысокая цена, простота монтажа, долговечность и безопасность.
Но есть и минусы:
- Чтобы свет все время горел, объект в поле зрения датчика должен двигаться. Если вы остановились, то через некоторое время свет погаснет, а чтобы его снова зажечь, вам нужно будет начать движение. Если вы планируете задержаться в помещении, воспользуйтесь классическим выключателем — его установку нужно предусмотреть на этапе монтажа датчика движения.
- Датчик неспособен «узнавать» хозяина: он может реагировать на включение отопительных приборов в комнате, проехавший по улице автомобиль или забежавшую на ваш участок кошку.
При правильной настройке большинство современных бытовых датчиков движения, управляющих освещением, не реагируют на человека ростом ниже 80 см и весом меньше 20 кг и также не должны срабатывать, если в их поле зрения попадают домашние животные.
Источник: shutterstock.com
Выбираем датчик движения
Выбор датчика в первую очередь зависит от того, где вы хотите его установить.
- Если в комнате один вход, то лучше взять настенный датчик с углом охвата до 180 градусов и повесить его под потолком напротив входа. Такой же датчик можно разместить на улице — у входа или въезда на участок. Сориентировать его нужно так, чтобы он реагировал на появление человека на вашей территории, но игнорировал прохожих и проезжающие автомобили.
- Если в комнату можно зайти с нескольких сторон, используют потолочные датчики с углом охвата 360 градусов. Их ставят, например, в холле-прихожей или на террасе.
Георгий Ерахтин
Современные производители выпускают датчики, которые способны отличить раскачивание дерева на ветру или полёт птицы от движения человека, — это актуально, если датчик установлен на участке.
Для размещения под открытым небом выбирайте датчики с уровнем пыле- и влагозащиты IP65. Для монтажа под навесом и в помещениях, которые контактируют с улицей, — IP44. Такая же степень защиты должна быть у датчиков, которые расположены в подвале, входном тамбуре, гараже, кухне или санузле. В остальных комнатах достаточно IP20.
Изучаем схему подключения
Прежде чем устанавливать датчик, изучите схему его подключения. Она есть в инструкции-описании прибора.
Схема 1. Подключение датчика движения
В датчик встроен разъем с контактами, к которому нужно подвести два провода от сети 220 В — нулевой (N, на схеме показан синим) и фазовый (L, красный) — и два провода к светильнику — красный (L1) и синий (N).
Зачем датчику выключатель
Часто бывают ситуации, когда нужно, чтобы свет в помещении горел (или не горел) постоянно. Например, нужно что-то долго искать в кладовке или посидеть в сумерках со свечами в саду. Чтобы свет не моргал от каждого движения, ставят обычный выключатель.
Одноклавишный выключатель можно установить до или в обход датчика. В первом случае он включает или отключает и освещение, и датчик. Во втором — действует вместо датчика: включает или выключает постоянное освещение вне зависимости от движения объектов. Работа датчика при этом будет поставлена на паузу.
Можно подключить два одноклавишных выключателя: один будет включать или выключать и освещение, и датчик, другой — включать или выключать свет в обход датчика. Но лучше поставить один двухклавишный выключатель. Он будет работать по следующему принципу:
- обе клавиши в положении «выключено» — освещение не работает
- левая клавиша в положении «включено» — свет включается датчиком
- правая клавиша или обе в положении «включено» — свет горит постоянно
Схема 2. Подключение датчика движения с двухклавишным выключателем
Расскажем, как установить датчик с двухклавишным выключателем в нежилом помещении (например, в кладовке, в гараже или мастерской) или на улице (на террасе, в беседке или во дворе). Здесь можно не штрабить стены, а сделать открытую проводку и все соединения разместить в монтажной распределительной коробке.
Что понадобится для монтажа
Инструменты:
- кабелерез
- набор диэлектрического инструмента с индикаторной отверткой, пассатижами и бокорезами
- нож для снятия изоляции с проводов
- аккумуляторный шуруповерт (для монтажа на деревянные стены) или ударная дрель (для монтажа на поверхности из бетона и кирпича)
- карандаш строительный и маркер для разметки кабеля
- рулетка
Материалы и оборудование:
- датчик движения с уровнем пылевлагозащиты не ниже IP44 (или IP65, если устанавливаете его под открытым небом)
- влагозащищенный светильник
- двухклавишный выключатель для открытой проводки
- распределительная коробка для открытой проводки
- клеммы самозажимные на три провода — 2 шт.
- клеммы самозажимные на два провода – 2 шт.
- кабель трехжильный силовой, сечением 1,5 мм2 с проводами в разноцветной оболочке — для монтажа датчика и выключателя
- кабель двухжильный силовой сечением 1,5 мм2 с проводами в разноцветной оболочке — для светильника и точки подключения
- гофра под кабель диаметром 16 мм — для монтажа в помещении берите ПВХ-гофру, на улице — ПНД-гофру
- скобы-клипсы для кабеля диаметром 16 мм
- саморезы «гипсокартон — дерево» длиной 35-38 мм (для монтажа на деревянные стены) или дюбель-гвозди диаметром 5 мм (для монтажа на поверхности из бетона и кирпича)
- электрозащитные перчатки
Источник: shutterstock.com
Техника безопасности
Если у вас есть опыт работы с электропроводкой, вы сможете установить датчик движения самостоятельно. Важно соблюдать правила работы с электрикой:
- Наденьте электрозащитные перчатки.
- Работайте в светлое время суток.
- Аккуратно зачищайте изоляцию проводов, не допуская ее повреждения, и тщательно затягивайте все соединения.
- Перед подключением проводов к источнику питания выключите автоматы на домовом электрощите и убедитесь, что линия обесточена. Для этого приложите индикаторную отвертку к проводам, выходящим из автоматов на щитке. Если красная лампочка не загорится, значит, питание отключено.
- Если вы хотите провести линию от домового электрощита, лучше обратитесь за помощью к профессиональному электрику.
[[$content.one-article?
&one-article=`32707`
]]
Как подключить датчик движения с двухклавишным выключателем
Решите, где вы будете устанавливать светильник, датчик, выключатель и монтажную коробку, и карандашом нанесите соответствующую разметку:
- датчик поместите напротив входа — на потолок или стену
- светильник повесьте там, где он вам нужен
- выключатель расположите в доме, даже если светильник находится на улице
- распределительную коробку прикрутите под потолком над выключателем
Решите, откуда вы будете вести электричество. Мы предлагаем самый простой вариант — от ближайшей исправной электророзетки для открытой проводки. Вы можете дотянуть кабель и до распределительного электрощита, но для такого подключения нужен опыт.
Работаем с распределительной коробкой и монтируем приборы
Сначала смонтируйте распределительную коробку на стене. Для этого снимите крышку распредкоробки и саморезами или дюбель-гвоздями прикрутите основание коробки к стене.
Теперь нужно уложить кабели от распредкоробки к электророзетке, а также к местам установки светильника, датчика и выключателя. Для этого:
- Замерьте расстояние от распредкоробки до датчика. Отмерьте эту длину на трехжильном кабеле, прибавьте 30–40 см и отрежьте кабелерезом.
- Замерьте расстояние от распредкоробки до выключателя. Также отмерьте эту длину на трехжильном кабеле, прибавьте 30–40 см и отрежьте.
- Теперь точно так же отрежьте два фрагмента двухжильного кабеля. Они пойдут от распредкоробки до точки подключения и от распредкоробки до светильника.
- От гофры отрежьте четыре отрезка, равные расстояниям от распредкоробки до датчика, от распредкоробки до выключателя, от распредкоробки до светильника и от распредкоробки до точки подключения.
- Поместите каждый отрезок кабеля в гофру, чтобы с обеих сторон гофр свисали концы длиной 15–20 см (тот самый запас по длине, который вы оставляли при резке кабеля). Снимите с них оболочку при помощи кабелереза или ножа для снятия изоляции, затем уберите изоляцию с проводов — по 1–1,5 см с каждой стороны.
- Один конец каждого кабеля с гофрой заведите в распредкоробку.
- Протяните гофры к местам установки приборов. Для этого с помощью шуруповерта прикрутите скобы-клипсы к стене (потолку). Вставьте гофры в скобы.
[[$content.one-article?
&one-article=`32703`
]]
Дальше отдельно смонтируйте светильник, датчик и выключатель. А потом подключите к их разъемам вторые концы кабелей. При подключении к датчику будьте внимательны — не перепутайте ноль, фазу и провод, который должен идти к светильнику! Кабель, который идет к источнику напряжения (в нашем случае — к электророзетке), пока не подключайте.
Источник: shutterstock.com

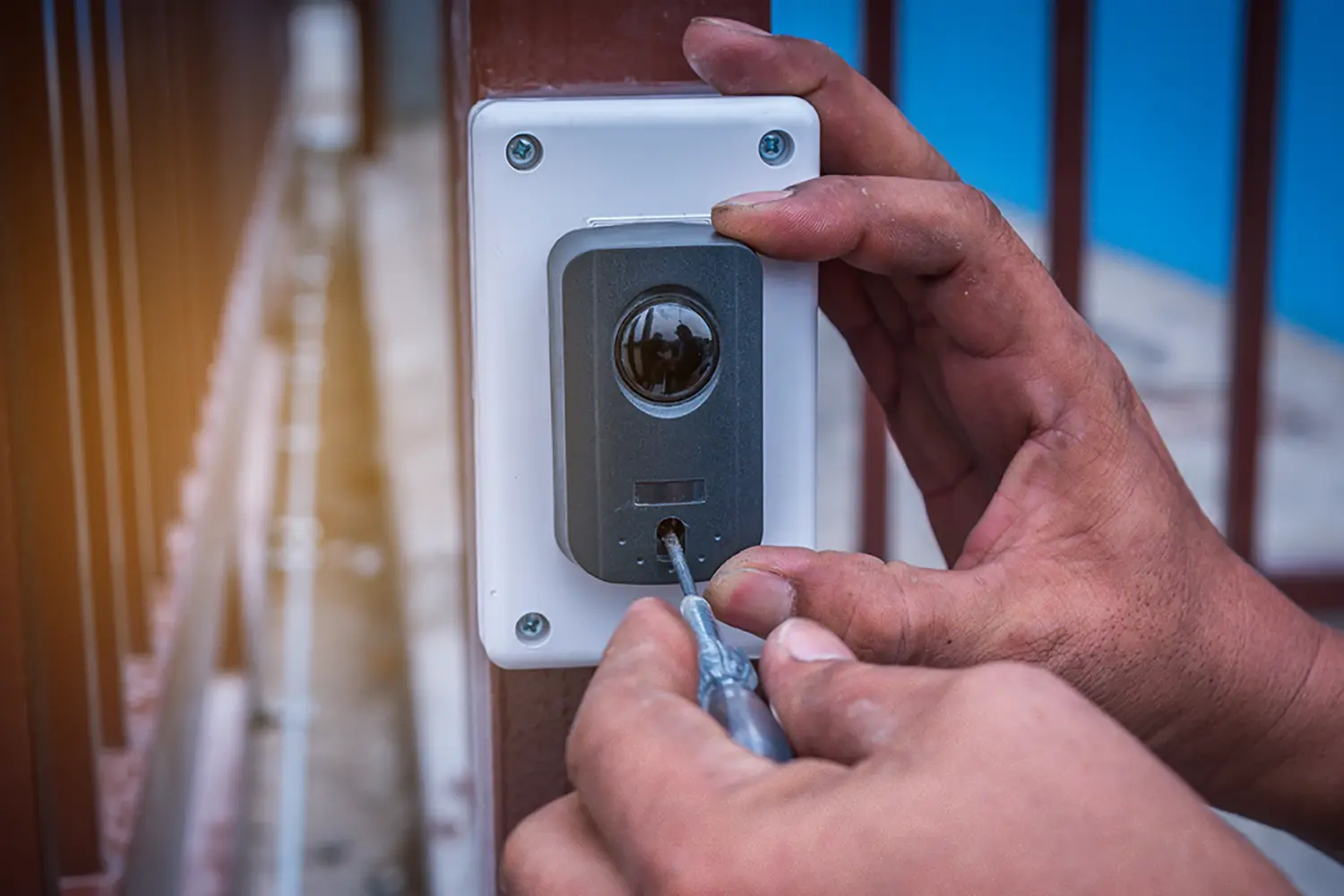

Осталось только прикрутить все приборы к стене. Конструкции у электроприборов разные, и может оказаться, что вам будет проще сначала прикрепить прибор к стене, а уже потом присоединить к нему кабели. Тогда порядок работ немного поменяется.
Схема 3. Подключение датчика движения, светильника и двухклавишного выключателя через распределительную коробку
Теперь соедините все провода в распределительной коробке через самозажимные клеммы, как показано на схеме 3. Проверьте, все ли вы правильно собрали.
Подключаем светильник и датчик к электросети
- Поставьте обе клавиши выключателя в положение «выключено» и обесточьте помещение. Для этого выключите соответствующий автомат на вашем домашнем электрощите.
- При помощи отвертки открутите винт и снимите крышку с розетки.
- Включите подачу тока на электрощитке и с помощью индикаторной отвертки найдите в розетке фазу — при контакте с ней индикатор на отвертке загорится красным.
- Снова обесточьте помещение. При помощи индикаторной отвертки убедитесь, что розетка не под напряжением.
- Той же отверткой ослабьте винты на контактах, присоедините к ним нулевой и фазовый провода от распределительной коробки, плотно затяните винты и закройте розетку крышкой.
- Готово! Включайте автомат на щитке и зажигайте свет.
Источник: shutterstock.com
Как настроить датчик
Обычно у датчиков движения три регулятора. Они располагаются в нижней части прибора. У большинства моделей можно отрегулировать:
- Уровень освещенности, при котором датчик будет включать свет. Причем в крайнем левом положении регулятора светильник будет зажигаться даже при дневном свете.
- Время, через которое погаснет свет.
- Уровень чувствительности — чем он ниже, тем меньше вероятность, что датчик будет срабатывать ложно. Этот регулятор есть не у всех датчиков движения.
Чтобы настроить уровень освещенности, поставьте регулятор датчика в среднее положение. Протестируйте работу вечером. Если, на ваш взгляд, свет начинает зажигаться слишком рано, слегка сместите регулятор вправо.
Источник: petrovich.ru
Чтобы отрегулировать чувствительность датчика движения, поверните регулятор чувствительности в крайнее правое положение по часовой стрелке (максимальное значение), а регулятор задержки выключения — против. Протестируйте настройки: несколько раз с небольшими интервалами зайдите в зону обзора датчика и выйдите из нее. Оцените, в какой момент свет зажегся и как долго горел. Поворачивая ручки из крайних положений, добейтесь, чтобы датчик работал в удобном для вас режиме.
Что еще может включать датчик
При помощи датчиков движения вы можете сделать интерактивную праздничную подсветку на участке. Для этого вместо стационарно установленного светильника нужно поставить электророзетку, в которую подключить декоративные светодиодные фонарики или уличные гирлянды — датчик будет включать их при вашем появлении.
А вы уже где-нибудь сталкивались с датчиками движения? Понравилось ли вам, как они были настроены? Расскажите в комментариях ниже.
[[$content.more-articles?
&articles=`32654, 32952, 32975`
]]
[[!getRelatedProducts? &ids=`31162_,34451_,12034_,34453_,34454_,834_,2876_,34455_,34456_,2070_,11808_,28550_,34457_,34460_,34276_,7174_,2644_,34461_,31535_,7582_,26503_,16732_,407_,32350_,8850_`]]
Как настроить датчик движения для освещения на улице или в помещении? Выберите подходящую модель и место для установки, выставите нужные показатели на панели управления. Подробную инструкцию подготовили ниже.
Все о настройке
Виды датчиков
Выбор места для установки
Основные параметры
— Чувствительность
— Степень освещенности
— Время срабатывания
Возможные проблемы и методы их решения
Виды датчиков: советы по выбору
Датчики движения, автоматически включающие свет при появлении человека, делят на несколько групп.
- Уличные и внутридомовые. У первых должна быть степень защиты IP65 или выше. И даже такие нужно ставить под навесом, защищающим от дождя и прямых солнечных лучей.
- Настенные и потолочные. У первых можно отрегулировать угол обзора. Вторые покрывают максимальную рабочую зону.
- Инфракрасные, ультразвуковые и микроволновые. ИК-модели реагируют на тепло от тела человека. Ультразвуковые и микроволновые — на появление плотного объекта в пустом пространстве. УЗ-сенсоры не зависят от температуры окружающей среды, поэтому их можно устанавливать даже на кухне. Микроволновые отличаются высокой чувствительностью. Могут реагировать на людей через стенку, плафон светильника. Но очень чувствительны к электромагнитному излучению, могут ложно срабатывать даже на мобильные телефоны.
- Аккумуляторные и проводные, работающие от солнечных батарей или перезаряжаемой АКБ. Модель с батареей удобнее на улице. Проводную дома можно включить в схему с двухклавишным выключателем, чтобы включать свет вручную или автоматически.
- Встроенные в светильник и отдельные. Первые удобнее для неопытных мастеров, так как не требуют дополнительного соединения лампы, выключателя и сенсора. Светильники настраивают по той же схеме, что и отдельные датчики. Но у них меньше площадь срабатывания, не всегда можно выбрать время работы. И вместо поворотных регуляторов часто стоят сенсорные кнопки.
Выбор места для установки
При настройке датчика движения для освещения нужно знать его область срабатывания. Ее можно представить в виде конуса с верхушкой у сенсора. Производитель обычно указывает в инструкции:
- угол обзора — он может составлять от 90 до 180 градусов;
- максимальный диаметр рабочей зоны — от 5 до 12 метров.
У любого устройства после установки будут слепые зоны.
- У потолочного — на большой высоте под потолком, непосредственно вокруг корпуса.
- У настенного — прямо под ним, на той стене, где он установлен.
Выбрать место для потолочной модели проще. Ее угол обзора — 180 градусов, поэтому регулировать положение сенсора не нужно.
Самое главное при монтаже:
- убедиться, что зону срабатывания не перекрывают верхушки шкафов, громоздкие светильники, другие крупные предметы;
- исключить попадание на ИК-устройство прямых солнечных лучей, потоков теплого воздуха от батарей, кондиционеров или вентиляционных систем;
- убедиться в достаточном расстоянии между ультразвуковым или микроволновым устройством и источниками различного излучения — Wi-Fi-роутерами, микроволновками, крупными бытовыми приборами, беспроводной электроникой. В идеале — расположить их за толстой стенкой.
Некоторые пользователи жалуются и на ложное срабатывание инфракрасных датчиков движения от роутера, поэтому их тоже следует ставить на достаточном расстоянии от него.
Siemens и некоторые другие бренды поставляют в комплекте с устройствами защитные шторки. Ими можно закрыть часть датчика, обращенную в сторону светильника, кондиционера, другого источника помех. Но угол обзора при этом уменьшится.
Эти же правила действуют при выборе места установки настенного датчика. Но при его монтаже дополнительно определяют подходящую высоту и настраивают угол обзора с помощью шарнирных креплений.
Настенные датчики советуют монтировать поперек основного движения, например, на длинной стене протяженного коридора. Оптимальная высота — 2,2 или 1,1 метра от пола.
- Высокое размещение подходит для длинных коридоров, широких холлов, садовой дорожки вдоль стены дома. Оно увеличивает ширину конуса и позволяет датчику дотянуться до крайних точек длинного и широкого прохода. Но в них эффективность срабатывания будет чуть ниже. А вдоль стены образуется большая слепая зона, в которой легко пройдет незамеченным ребенок, бродячая собака или присевший на корточки злоумышленник.
- При размещении на высоте 1,1 метра рабочая зона уменьшается примерно в 2 раза. Повышается вероятность ложных срабатываний на животных, упавший или укатившийся теплый предмет. Слепая зона вдоль стены практически исчезает. Уменьшается риск помех от потолочных светильников, потоков теплого воздуха.
При высоком размещении лучше развернуть крепления устройства так, чтобы сенсор смотрел практически в пол. При низком — направить его на противоположную стену и слегка наклонить к полу. Это обеспечит быстрое срабатывание на детей или взрослых небольшого роста, уменьшит слепые зоны.
Правильное место для монтажа зависит от цели установки прибора.
- Как настроить фонарь с датчиком движения, установленный для безопасности? Если вам важно, чтобы свет включался при проникновении посторонних на участок через забор, выбирайте высоту и угол, сводящие слепые зоны к минимуму. После монтажа пройдитесь вдоль забора и убедитесь, что фонарь реагирует на ваши движения. Попросите кого-нибудь кинуть что-то через ограждение и оцените реакцию.
- Уличные прожекторы и домашние светильники, которые должны включать свет для идущих мимо домочадцев, настраивайте с максимальным углом обзора. Если даже мощный датчик не покрывает длинную дорожку или коридор целиком, поставьте два, рабочие зоны которых пересекаются.
Как правильно настроить датчик движения: изучаем панель управления
У современных датчиков движения настройке поддаются 2 или 3 параметра:
- степень освещения, при которой прибор начинает работу;
- интенсивность движения, на которое он реагирует;
- время, на которое включается свет.
Для каждого из параметров работы на корпусе предусмотрен отдельный регулятор — обычно вращающаяся ручка внутри цифровой или символьной шкалы. Регуляторы подписаны по-английски:
- time или timer — время включения света;
- sense — размеры объекта и интенсивность движения, на которую реагирует прибор;
- lux — степень освещенности.
Настройка датчика движения для включения света до установки бессмысленна. Слишком низкая чувствительность при монтаже на большой высоте сделает прибор бесполезным. Устанавливайте датчик так, чтобы сохранить свободный доступ к регуляторам.
Регулировка чувствительности
Самый важный показатель.
- Установите датчик в нужном положении, переведите регулятор освещенности на максимум, чтобы дневной свет не мешал тестированию.
- Выставите минимальную чувствительность и попросите всех членов семьи по очереди пройти мимо. Убедитесь, что свет включился для каждого. Если нет, прибавьте чувствительность на одно деление шкалы.
Если выставить чувствительность на максимум, инфракрасные датчики будут реагировать даже на поток теплого воздуха, который поднимается в вентканал. А микроволновые — на прилипшие к сенсору пылинки или проползшее насекомое.
Регулируйте чувствительность с учетом следующих показателей.
- Место установки. Фонарь с датчиком движения над крыльцом стоит настроить ближе к максимуму. Ложные срабатывания не так страшны, ведь на улице никого не разбудят. Но злоумышленник точно не проберется в ваш дом не замеченным. И бродячую собаку или лису внезапный яркий свет отпугнет от участка. В квартире или закрытом подъезде достаточно такой чувствительности, чтобы сенсор срабатывал только на прошедшего мимо человека.
- Наличие дома детей или животных. Есть модели с защитой от животных. Они не реагируют на движущиеся объекты весом меньше 15-25 кг. Но и на движения 5-7-летнего ребенка тоже могут не сработать. Защита от животных либо встроена по умолчанию, либо включается специальным переключателем на корпусе. Если ее нет, при настройке светильника с датчиком движения ставьте чувствительность на минимум в квартире, где живут домашние животные. Если дома есть дети, после установки и настройки проверьте, срабатывает ли датчик на них. Если есть и маленькие дети, и крупные животные, решите, что важнее — защититься от ложных срабатываний или обеспечить максимальную чувствительность.
Выбор времени работы
Датчик движения может быть единственным способом включить свет в комнате или во дворе или дополнением выключателя. Выбирайте время работы с учетом места установки.
- Фонарь, освещающий крыльцо, оставьте включенным на срок от 1 до 3 минут. За это время человек должен успеть найти ключи в сумке, открыть дверь и включить свет внутри.
- Для автоматического включения света в коридоре, холле, на лестнице измерьте с секундомером, сколько времени по ним идет самый медленный и маломобильный член семьи. Прибавьте 30 секунд и выставите этот параметр на таймере, используя шкалу вокруг рукоятки.
- В туалете или кладовке выбирайте показатели от 10-15 минут, чтобы успеть сделать все необходимое и выйти. Но в жилых помещениях лучше задублировать датчик выключателем, чтобы лампы не гасли внезапно.
В момент включения датчик испытывает максимальные нагрузки. Настроив минимальное время задержки и возобновляя его взмахом руки, вы уменьшаете срок службы прибора. Безопаснее для него выставить более долгий период. К тому же мигающий свет будет раздражать глаза.
Выбор степени освещенности
Этот параметр есть не у всех датчиков — только у предназначенных для установки на улице или современных энергоэффективных моделей. Но он очень полезен, так как помогает экономить свет, снижает риск ложных срабатываний, продлевает срок службы прибора. На шкале вокруг рукоятки с надписью lux могут быть цифры или изображения солнца и луны.
- Выставив регулятор ближе к солнцу или максимальному показателю, вы заставите датчик срабатывать, даже если освещение в помещении приближено к дневному.
- Ближе к луне — обеспечите свет только в темное время суток. Но при минимальном показателе лампа будет включаться только в полной темноте — а в сумерках вы останетесь без света. Это не очень удобно.
Дождитесь момента вечером, когда вам захочется включить свет в коридоре или кладовой с окном. Выставите показатель на минимум и постепенно прибавляйте, пока датчик не начнет включаться. Будьте готовы заново настраивать прибор при сезонном увеличении или уменьшении длительности дня, снижении чувствительности сенсора со временем.
Если дома есть маленький ребенок, не настраивайте датчик в туалете или коридоре на полную темноту. Выставите чувствительность сенсора, при которой свет включится до того, как человек закроет дверь в освещенное помещение, из которого пришел. Но будьте готовы к большему расходу электричества и ложным срабатываниям при случайно открывшейся двери.
Возможные проблемы и методы их решения
Свет включается без движения
- Исключите помехи — тепловые или стороннее излучение от других приборов.
- Протрите сенсоры: убедитесь, что на них нет паутины, налипших листьев.
- Снизьте чувствительность. Возможно, датчик реагирует на насекомых, движение листьев на ветру.
- Проверьте правильность подключения электрики со специалистом.
Датчик не реагирует на людей
- Выставите чувствительность на максимум и протестируйте.
- Убедитесь, что правильно настроили показатель освещенности и время срабатывания.
- Протрите сенсоры сухой безворсовой тканью. Пыль может снижать чувствительность.
- Проверьте, есть ли напряжение в электросистеме, не отошли ли питающие контакты. Делайте это с осторожностью, чтобы не получить удар током. При необходимости обратитесь к специалисту.
- Проверьте, работает ли светильник без датчика.
Чувствительность сенсоров со временем будет снижаться из-за износа. Чтобы продлить срок службы системы, изначально выставляйте чувствительность на минимум, регулярно протирайте защитное стекло датчика. Соблюдайте рекомендации производителя, и техника будет долго работать без сбоев.
