На NoDevice можно скачать инструкцию по эксплуатации для GAL LM-LE008. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации GAL LM-LE008. Инструкции по использованию помогут правильно настроить GAL LM-LE008, исправить ошибки и выявить неполадки.

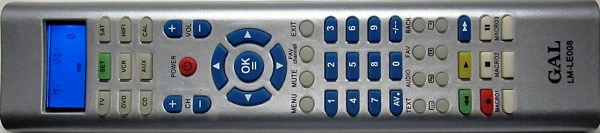

Универсальный (обучаемый) ПДУ GAL LM-LE008

Универсальный пульт на 7 устройств. Есть функция часов с календарем и термометром, а так же калькулятором (совсем простенький, на 4 действия).
Где-то была инструкция с кодами устройств (пока не нашел), можно скачать тут. Работает от двух AAA батарей.

P.S. Вычитал в инструкции, он оказывается еще и обучаемый!

Картинка с сайта: instruk.detektorpoligraf.ru

• Дата публикации: 27 mar 2014, 19:06
• Россия (Russia), Омск , Центр
• Личная встреча
  Общая встреча

• • Рубрики: Музыка , Фото и видео , Электроника
  • Ключевые слова: пульт , пду , универсальный пульт

блин, это что… к любому телеку?? вот даёт… мы просто очень с телеком мучаемся… точнее у нас нет почти пульта… один я «спалила»… устраивая куклам СПА процедуры, второй отдали от другой модели, но он почти и не работал(… в итоге теперь вам пишет, первый в мире говорящий пульт для телевизора(((((

может можно ещё раз обнаглеть(с учётом того что я скоро буду вашим почтальоном)?

у нас простенький томсон… два пульта и оба работают по своему настроению… Ну и я по принуждению родственников(((

ps ваши дары уже в городе, заберу послезавтра на ов))) буду брата мучить с поиском дров на карту, за перчатки и прочее и прочее)))

знаю… увы, больше чем большинство пользователей сайта((

ps карта как раз будет к месту… мне подарили преамп и пару причуд для электрогитары…

Источник

«ИНСТРУКЦИЯ ПО НАСТРОЙКЕ УНИВЕРСАЛЬНЫХ ПУЛЬТОВ ДУ Модель LM-LE008 LM-LE008 LM-LE008 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ УНИВЕРСАЛЬНОГО ПУЛЬТА GAL Модель LM-LE008 Универсальный инфракрасный пульт . »

ПО НАСТРОЙКЕ

УНИВЕРСАЛЬНЫХ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УНИВЕРСАЛЬНОГО ПУЛЬТА GAL

Универсальный инфракрасный пульт дистанционного управления

способен одновременно управлять восемью устройствами,

такими как, телевизоры, LCD и плазменные панели, проекторы и проекционные телевизоры, DVD проигрыватели и рекордеры, домашние кинотеатры, видеомагнитофоны, ресиверы спутникового, кабельного, эфирного цифрового телевидения, различные аудиоустройства и т. п. Он содержит большую базу кодов различных устройств, а также имеет функцию обучения.

Функция обучения означает процедуру, при которой пульт запоминает инфракрасные сигналы с других пультов ДУ. Когда коды устройств не включены во встроенную базу данных, они могут быть считаны с оригинального пульта ДУ.

Перед началом работы ознакомьтесь, пожалуйста, с содержанием настоящей инструкции.

НАЗНАЧЕНИЕ КНОПОК

В комплект поставки входят универсальный пульт и инструкция по эксплуатации.

Кнопки для настройки пульта Кнопки выбора устройства Кнопка «POWER» для отключения питания Кнопка «MUTE» для отключения звука Цифровые кнопки Кнопка переключения внешних входов Кнопка для возврата Кнопка вызова меню Кнопка подтверждения Кнопки навигации по меню Кнопки переключения каналов Кнопки регулировки громкости Кнопки «Воспроизведение», «Стоп», «Назад», «Вперед» Кнопка записи Кнопка сканирования каналов SCAN MACRO Кнопка макро функции Кнопки телетекста Цветные контекстные кнопки LM-LE008 LM-LE008

ВОЗМОЖНОСТИ

Большая база кодов различных производителей Несколько режимов настройки: выбор торговой марки в меню пульта, ввод кода вручную, автоматический поиск кода, обучение при помощи оригинального пульта ДУ.

Возможность управлять восемью устройствами одновременно Макро кнопки ЖК-дисплей с подсветкой Часы

КОМПЛЕКТАЦИЯ

Не забывайте менять батареи, по меньшей мере, один раз в год

УСТАНОВКА БАТАРЕЙ

Откройте крышку батарейного отсека, отжав фиксатор. Аккуратно, соблюдая полярность, установите две батареи типа ААА в батарейный отсек. Если пульт не был ранее настроен для работы с Вашими устройствами, необходимо выполнить процедуру настройки. Данные программирования сохраняются в памяти устройства при отсутствии питания. Поэтому, если пульт уже был настроен, потребуется только установить текущее время.

НАСТРОЙКА ПУЛЬТА

Перед началом программирования пульта включите устройство, для которого будет произведена настройка. Если это видеомагнитофон или DVD проигрыватель, то загрузите в него кассету или диск, соответственно.

ВЫБОР КОДА ПО ПРОИЗВОДИТЕЛЮ

Нажмите и удерживайте кнопку SET, затем нажмите кнопку выбора устройства для управления, например, TV. Отпустите обе кнопки. Когда на дисплее появится наименование торговой марки, при помощи курсорных кнопок, выберите марку Вашего устройства, например, Philips. Проверьте функционирование кнопок, например, +СH- или +VOL-. Если кнопки не управляют устройством или работают не корректно, выберите другой код при помощи курсорных кнопок или.

Когда нужный код найден, нажмите кнопку OK для сохранения настройки. После сохранения кода на дисплее кратковременно появится надпись SUCCESS.

ПОИСК КОДА Если Ваша марка отсутствует в списке или Вы не можете выбрать нужный код, рекомендуется использовать режим поиска. В этом режиме пульт посылает сигнал управления на устройство, последовательно перебирая коды.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. Затем нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт DEV SEARCH и нажмите OK. Нажмите требуемую кнопку выбора устройств, например, TV. Затем нажмите кнопку OK для старта поиска. Когда Ваше устройство отреагирует на команду пульта, нажмите любую кнопку для остановки поиска. Проверьте функционирование кнопок. Если они работают корректно, нажмите кнопку OK для сохранения кода.

При необходимости, повторите операцию поиска, которая начнется с последнего запомненного кода.

ОБУЧЕНИЕ ПУЛЬТА

Функция обучения позволяет дополнить функциональные кнопки универсального пульта специфическими функциями некоторых оригинальных пультов, отсутствующими во встроенной базе.

Нажмите кнопку выбора устройства, для которого производится обучение, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню LEARN KEY, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT KEY, нажмите на универсальном пульте кнопку, которую необходимо обучить, например, MENU.

Пульт перейдет в режим ожидания (на дисплее WAITING). Нажмите и удерживайте на Вашем оригинальном пульте соответствующую кнопку. Когда команда будет считана, на дисплее появится надпись SUCCESS. Если на дисплее появилась надпись FAILED, это означает, что команда не была распознана. Необходимо повторить процедуру обучения. Для выхода в нормальный режим нажмите кнопку выбора устройств, например, TV.

При необходимости, произведите обучение других кнопок.

СТИРАНИЕ ДАННЫХ ОБУЧЕНИЯ

Нажмите кнопку выбора устройства, для которого производится стирание, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE KEY, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT KEY, нажмите кнопку, которую необходимо очистить. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения. При необходимости, повторите операцию для других кнопок. Для выхода в нормальный режим нажмите кнопку выбора устройств, например, TV.

СТИРАНИЕ ВСЕХ ДАННЫХ ОБУЧЕНИЯ ДЛЯ ВЫБРАННОГО УСТРОЙСТВА

Нажмите кнопку выбора устройства, для которого производится стирание, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE DEV, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT DEV, нажмите кнопку выбора устройства, данные обучения которого хотите стереть. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения.

После успешного стирания в течение одной секунды на дисплее появится надпись SUCCESS. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

СТИРАНИЕ ВСЕХ ДАННЫХ ОБУЧЕНИЯ

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE ALL, затем нажмите кнопку OK. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения. После успешного стирания в течение одной секунды на дисплее появится надпись SUCCESS. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ УСТАНОВКА ЧАСОВ

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню TIME SETUP, затем нажмите кнопку OK. Для выбора часа, минут, AM/PM используйте курсорные кнопки или. Для ввода времени используйте цифровые кнопки. Режим AM/PM выберите курсорными кнопками или. После ввода нажмите OK для подтверждения.

Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

УСТАНОВКА ПРИОРИТЕТА РЕГУЛИРОВКИ ГРОМКОСТИ

Эта функция позволяет определить главное устройство, которое регулирует громкость. Например, если в качестве главного устройства выбран усилитель, то кнопки +VOL- и MUTE управляют непосредственно усилителем, независимо от выбранного устройства.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или LM-LE008 выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню VOL LOCK, затем нажмите кнопку OK. При помощи кнопок выбора устройств определите главное устройство, например, AUX (усилитель). При помощи курсорных кнопок или выберите ON для установки приоритета, затем нажмите кнопку OK для сохранения. Для отключения приоритета необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

Только одно устройство может быть назначено главным.и.

РЕГУЛИРОВКА КОНТРАСТНОСТИ ЖК-ДИСПЛЕЯ

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню CONTRAST, затем нажмите кнопку OK. Установите значение контрастности курсорными кнопками или, затем нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню LIGHT, затем нажмите кнопку OK.

При помощи курсорных кнопок или выберите ON для включения подсветки, затем нажмите кнопку OK для сохранения. Для отключения приоритета необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

БЛОКИРОВКА ИЗМЕНЕНИЯ НАСТРОЕК

После включения блокировки сохраненный код устройства не может быть изменен.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DEV LOCK, затем нажмите кнопку OK. Нажмите кнопку выбора устройства, для которого производится блокировка, например, TV. При помощи курсорных кнопок или выберите ON для включения блокировки, затем нажмите кнопку OK для сохранения. Для отключения блокировки необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

МАКРО КНОПКА

Макро кнопка позволяет заменить последовательность нескольких нажатий различных кнопок одной операцией. Для посылки макро команды необходимо, удерживая кнопку MACRO, нажать одну из предварительно запрограммированных кнопок 1, 2 или 3. Максимальное количество нажатий в одной макро команде равно 10.

Например, для воспроизведения DVD диска необходимо включить проигрыватель и телевизор. Далее вход телевизора необходимо переключить на внешний источник.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню MACRO и нажмите кнопку OK. При помощи курсорных кнопок или выберите номер макро команды 1,2 или 3 и нажмите кнопку OK. Когда на дисплее отобразится надпись SETUP, нажмите OK для записи последовательности нажатий.

Нажимайте последовательно DVD, Power, TV, POWER, AV. Далее нажмите OK для сохранения макро команды. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

LM-LE008 Для удаления макро команды нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню MACRO и нажмите кнопку OK. При помощи курсорных кнопок или выберите номер макро команды 1,2 или 3 и нажмите кнопку OK. Когда на дисплее отобразится надпись SETUP, при помощи курсорных кнопок или выберите пункт DELETE и нажмите OK. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

СКАНИРОВАНИЕ КАНАЛОВ

Функция позволяет последовательно переключать каналы Вашего телевизора или ресивера. Для этого нажмите и удерживайте кнопку SCAN в течение 4-х секунд.

Когда на дисплее появится надпись SCAN, отпустите кнопку и направьте пульт на Ваше устройство. Пульт начнет посылать команды переключения, при этом моргает индикаторная лампа для выбранного устройства. Для остановки сканирования нажмите любую кнопку.

ТАЙМЕРЫ ОТКЛЮЧЕНИЯ

Функция таймеров позволяет отключить заданное устройство либо в определенное время (3 таймера), либо через установленный интервал.

Таймер отключения через заданный интервал.

Нажмите кнопку, соотетствующую выбранному вами устройству, например, TV.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню TIMER SET и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню SLP TIMER, затем нажмите кнопку OK. Когда на дисплее появится надпись MINUTE 00, при помощи цифровых кнопок установите требуемый интервал времени в диапазоне от 0 до 99 минут. Нажмите кнопку OK для подтверждения. На дисплее появится надпись OFF (таймер выключен). При помощи курсорных кнопок или установите значение ON(таймер включен) и нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

Когда наступит установленное время, универсальный пульт пошлет сигнал отключения на выбранное устройство. Например, в 12.23 PM установлен таймер отключения на 23 минуты для TV. В 12.46 PM пульт выключит телевизор.

Таймеры отключения в заданное время.

Нажмите кнопку, соответствующую выбранному вами устройству, например, TV.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню TIMER SET и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню TIMER 1 (2 или 3), затем нажмите кнопку OK. Далее введите время срабатывания таймера. Для установки часа, минут, AM/ PM используйте курсорные кнопки или. Для ввода времени используйте цифровые кнопки. Режим AM/PM выберите курсорными кнопками или. После ввода нажмите OK для подтверждения. При помощи курсорных кнопок или установите значение ON(таймер включен) и нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз.

ВОЗВРАТ К ЗАВОДСКИМ УСТАНОВКАМ (СБРОС)

Возврат к заводским установкам приводит к очистке памяти устройства и удалению данных индивидуальной настройки. Это может понадобиться в том случае, если устройство работает неправильно.

Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню CLEAR ALL, затем нажмите кнопку OK. Когда на дисплее отобразится надпись SURE CLEAR, нажмите OK для подтверждения. 9 LM-LE008

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Срок гарантии составляет 6 мес. со дня продажи.

Гарантия не распространяется на изделия, претерпевшие механические повреждения.

По всем вопросам гарантийного обслуживания обращайтесь к Вашему местному продавцу.

Срок службы изделия 3 года.

Произведено в Китае.

Производитель: Шензен Нью Солюшен Електроникс Ко., ЛТД №19, XиангШан Авеню,3 Индастриал Дистрикт, Луо Тиан Коммунити, СонгГанг Стреет, Бао Ан Дистрикт, Шензен, Китай ПРИМЕЧАНИЕ.

В связи с постоянным совершенствованием конструкции и технологии, в Ваше устройство могут быть внесены изменения, не отмеченные в настоящей инструкции и не ухудшающие его параметры. Производитель оставляет за собой изменять технические характеристики и программное обеспечение. В связи с этим, реализация некоторых функций может отличаться от описания в настоящей

«ЕВРОПЕЙСКИЙ КОДЕКС СОЦИАЛЬНОГО ОБЕСПЕЧЕНИЯ ПРАВИЛА СОВЕТ ЕВРОПЫ 16 апреля 1964 г. (ГДФС) (Страсбург, 16 апреля 1964 года) [Неофициальный перевод на русский язык] Преамбула Государства члены Совета Европы, подписавшие настоящий Кодекс, учитывая, что целью Совета Европы является до. »

«ПОРЯДОК ДЕЙСТВИЙ КЛИЕНТА (СТРАХОВАТЕЛЯ) в случае потери работы. 1 ЭТАП В течение 10 (десяти) рабочих дней с даты расторжения трудового договора (или служебного контракта) по причине, указанной в страховом полисе, подать документы, предусмотренные з. »

«ГЛАВА 6 ЛОВУШКА ДЛЯ ЗОЛУШКИ, ИЛИ КУДА ПРИВОДИТ СКРОМНОСТЬ Всем известно, что наши недостатки являются продолжением наших достоинств. На мой взгляд, это одно из наиболее емких высказываний о человеческой психике. Я бы даже расширила его: есть качества, которые становятся достоинствами. »

2017 www.lib.knigi-x.ru — «Бесплатная электронная библиотека — электронные матриалы»

Материалы этого сайта размещены для ознакомления, все права принадлежат их авторам.
Если Вы не согласны с тем, что Ваш материал размещён на этом сайте, пожалуйста, напишите нам, мы в течении 1-2 рабочих дней удалим его.

Источник

Gal LM-LE008 User Manual [ru]

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ УНИВЕРСАЛЬНЫХ

LM-LE008 ɢɧɫɬɪɭɤɰɢɹ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ

ɢɧɫɬɪɭɤɰɢɹ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ LM-LE008

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ УНИВЕРСАЛЬНОГО ПУЛЬТА GAL

Универсальный инфракрасный пульт дистанционного управления способен одновременно управлять восемью устройствами, такими как, телевизоры, LCD и плазменные панели, проекторы и проекционные телевизоры, DVD проигрыватели и рекордеры, домашниекинотеатры, видеомагнитофоны, ресиверыспутникового, кабельного, эфирного цифрового телевидения, различные аудиоустройстваит. п. Онсодержитбольшуюбазукодовразличных устройств, а также имеет функцию обучения.

Функция обучения означает процедуру, при которой пульт запоминаетинфракрасныесигналысдругихпультовДУ. Когдакоды устройств не включены во встроенную базу данных, они могут быть считаны с оригинального пульта ДУ.

Перед началом работы ознакомьтесь, пожалуйста, с содержанием настоящей инструкции.

В комплект поставки входят универсальный пульт и инструкция по эксплуатации.

Источник

Как подключить универсальный пульт Gal к телевизору: коды, инструкция

Как настроить универсальный пульт gal – достаточно популярный вопрос, поскольку дистанционное управление (ДУ) является неотъемлемой частью нашей жизни. Подобное устройство способно управлять сразу несколькими гаджетами: телевизором, проектором, рекордером, DVD проигрывателем, домашним кинотеатром, телевизионными ресиверами, Smart TV, различными видео-, аудиоустройствами.

Картинка с сайта: instruk.detektorpoligraf.ru

Как узнать код телевизора

Подключение пульта ДУ к телевизору осуществляется с помощью специального четырехзначного идентификатора. Каждая модель телевизора имеет свой четырехзначный идентификатор. Он записан в техпаспорте, на сайте производителя вашего устройства, а также в справочных таблицах.

Если найти нужный шифр владелец техники не смог, можно воспользоваться специальной функцией, которая заложена в каждом рассматриваемом нами пульте, – автонастройка. Её эксплуатация подразумевает программный поиск четырех цифровых знаков. Для запуска автоматики нужно запомнить определенный алгоритм действий.

Список кодов

Каждая техника имеет свою кодовую комбинацию. К некоторым распространенным маркам может подходить несколько кодов. Например:

• Yamaha – 1161 , 2451 ;
• LG – 1434 , 0614 ;
• JVC – 0005 , 0185 , 0055 , 0855 , 1095 , 1445 , 1595 ;
• Sony – 0434 , 1774 , 0144 , 0444 , 2304 , 0154 ;
• Panasonic – 0155 , 0595 , 0665 , 0675 , 0835 , 1125 , 1515 , 1565 , 1605 .
• Philips – 0345 , 0425 , 0515 , 0525 , 0605 , 1305 , 1385 , 1435 , 1675 , 1965 .
• Samsung – 0113 , 0403 , 2663 , 2653 , 0963 , 0003 , 2333 , 2443 .

Если в техническом паспорте и на сайте производителя техники вы не нашли нужной информации, предлагаем воспользоваться таблицей, где собраны коды для универсального пульта gal.

Картинка с сайта: instruk.detektorpoligraf.ru

Картинка с сайта: instruk.detektorpoligraf.ru

Настройка универсального пульта gal

Инструкция для УП включает автоматическую и ручную настройку. То есть, вам не обязательно знать шифр девайса, чтобы подключить к нему УПДУ. Разберем более детально, пошагово каждый метод подключения ТВ.

Автоматическая

1. Включите телевизор, направьте на него УП.
2. Зажмите команду TV.
3. После того, зажмите дополнительно POWER.
4. Когда загорится индикатор, необходимо отпустить обе зажатые ранее кнопки. Мигание будет свидетельствовать о том, что посылается сигнал для поиска кода.
5. Когда ваш гаджет отключится, нажмите клавишу OK, чтобы сохранить на УП найденный код.

Ручная

Если вы знаете необходимые цифры, то можете подключить универсальный пульт gal к телевизору ручным способом. Для разных моделей УПДУ руководство намного отличается.

LM-P001, LM-P003, LM-XL06

1. Задержите «SAT».
2. Дождитесь, когда световой индикатор начнет мигать, и уберите палец с кнопки.
3. Введите известную вам комбинацию из четырех цифр.
4. После ввода каждого знака лампочка будет мигать, а когда будет введен последний четвертый – она погаснет. Это будет значить, что подключение завершено.

Если комбинация была нажата неверно, мигание продолжится.

LM-S005L

1. Удерживайте кнопку, отвечающую за выбор устройства (TV).
2. Вместе с предыдущей удерживайте команду POWER.
3. Дождитесь, когда загорится светодиод, затем отпустите зажатые кнопки.
4. Наберите известный вам четырехзначный код.
5. Когда все четыре цифры будут указаны, лампочка отключится. Это значит, что данные сохранены в памяти УП.

Если индикаторная лампочка продолжает гореть, значит код был неверным.

LM-P150, LM X11L

1. Задержите клавишу TV для выбора девайса.
2. Дождитесь, когда загорится светодиод. Отпустите нажатую «TV».
3. Введите известный вам код из 4-х знаков.
4. Если всё правильно, лампочка погаснет. Это будет свидетельствовать о том, что данные сохранены в памяти УП.

Без кода

Если хотите настроить свой телевизор или смарт тв, но не знаете его идентификатора, воспользуйтесь автопоиском. Данная функция имеется у любого пульта ДУ. Более того, вы можете включить поиск лишь по определенным маркам телевизоров. Это существенно сократит время. Для этого:

Картинка с сайта: instruk.detektorpoligraf.ru

1. Нажмите, удерживайте команду TV.
2. Дополнительно – цифровую клавишу, которая соотносится с производителем вашего устройства (смотрите в таблице ниже).
3. Пульт начнет посылать сигналы, светодиод будет мигать. Когда индикатор погаснет, данные будут сохранены.

Источник

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ УНИВЕРСАЛЬНЫХ ПУЛЬТОВ ДУ

1 ИНСТРУКЦИЯ ПО НАСТРОЙКЕ УНИВЕРСАЛЬНЫХ ПУЛЬТОВ ДУ Модель LM-LE008

3 LM-LE008 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ УНИВЕРСАЛЬНОГО ПУЛЬТА GAL Модель LM-LE008 Универсальный инфракрасный пульт дистанционного управления способен одновременно управлять восемью устройствами, такими как, телевизоры, LCD и плазменные панели, проекторы и проекционные телевизоры, DVD проигрыватели и рекордеры, домашние кинотеатры, видеомагнитофоны, ресиверы спутникового, кабельного, эфирного цифрового телевидения, различные аудиоустройства и т. п. Он содержит большую базу кодов различных устройств, а также имеет функцию обучения. Функция обучения означает процедуру, при которой пульт запоминает инфракрасные сигналы с других пультов ДУ. Когда коды устройств не включены во встроенную базу данных, они могут быть считаны с оригинального пульта ДУ. Перед началом работы ознакомьтесь, пожалуйста, с содержанием настоящей инструкции. НАЗНАЧЕНИЕ КНОПОК В комплект поставки входят универсальный пульт и инструкция по эксплуатации. Кнопки для настройки пульта Кнопки выбора устройства Кнопка «POWER» для отключения питания Кнопка «MUTE» для отключения звука Цифровые кнопки Кнопка переключения внешних входов Кнопка для возврата Кнопка вызова меню Кнопка подтверждения Кнопки навигации по меню Кнопки переключения каналов Кнопки регулировки громкости Кнопки «Воспроизведение», «Стоп», «Назад», «Вперед» Кнопка записи SCAN MACRO Кнопка сканирования каналов Кнопка макро функции Кнопки телетекста Цветные контекстные кнопки 3

5 LM-LE008 ВОЗМОЖНОСТИ Большая база кодов различных производителей Несколько режимов настройки: выбор торговой марки в меню пульта, ввод кода вручную, автоматический поиск кода, обучение при помощи оригинального пульта ДУ. Возможность управлять восемью устройствами одновременно Макро кнопки ЖК-дисплей с подсветкой Часы КОМПЛЕКТАЦИЯ — пульт — инструкция Не забывайте менять батареи, по меньшей мере, один раз в год УСТАНОВКА БАТАРЕЙ Откройте крышку батарейного отсека, отжав фиксатор. Аккуратно, соблюдая полярность, установите две батареи типа ААА в батарейный отсек. Если пульт не был ранее настроен для работы с Вашими устройствами, необходимо выполнить процедуру настройки. Данные программирования сохраняются в памяти устройства при отсутствии питания. Поэтому, если пульт уже был настроен, потребуется только установить текущее время. Не забывайте менять батареи, по меньшей мере, один раз в год. НАСТРОЙКА ПУЛЬТА Перед началом программирования пульта включите устройство, для которого будет произведена настройка. Если это видеомагнитофон или DVD проигрыватель, то загрузите в него кассету или диск, соответственно. При настройке пульта направляйте его на Ваше устройство. Если пульт заблокирован от изменения настроек, необходимо сначала его разблокировать (см. п. Блокировка изменения настроек). Для выхода из режима настроек используйте кнопки выбора устройств или кнопку EXIT. В режиме настройки кнопки OK, EXIT и курсоры. не могут управлять Вашим устройством. Проверьте их работу после сохранения кода. ВЫБОР КОДА ПО ПРОИЗВОДИТЕЛЮ Нажмите и удерживайте кнопку SET, затем нажмите кнопку выбора устройства для управления, например, TV. Отпустите обе кнопки. Когда на дисплее появится наименование торговой марки, при помощи курсорных кнопок, выберите марку Вашего устройства, например, Philips. Проверьте функционирование кнопок, например, +СH- или +VOL-. Если кнопки не управляют устройством или работают не корректно, выберите другой код при помощи курсорных кнопок или. Когда нужный код найден, нажмите кнопку OK для сохранения настройки. После сохранения кода на дисплее кратковременно появится надпись SUCCESS. 5

6 LM-LE008 ПОИСК КОДА Если Ваша марка отсутствует в списке или Вы не можете выбрать нужный код, рекомендуется использовать режим поиска. В этом режиме пульт посылает сигнал управления на устройство, последовательно перебирая коды. появится надпись CODE SETUP, отпустите кнопку. Затем нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт DEV SEARCH и нажмите OK. Нажмите требуемую кнопку выбора устройств, например, TV. Затем нажмите кнопку OK для старта поиска. Когда Ваше устройство отреагирует на команду пульта, нажмите любую кнопку для остановки поиска. Проверьте функционирование кнопок. Если они работают корректно, нажмите кнопку OK для сохранения кода. При необходимости, повторите операцию поиска, которая начнется с последнего запомненного кода. Если Вы не успели вовремя остановить процесс поиска, направление поиска может быть изменено нажатием курсорных кнопок или. ОБУЧЕНИЕ ПУЛЬТА Функция обучения позволяет дополнить функциональные кнопки универсального пульта специфическими функциями некоторых оригинальных пультов, отсутствующими во встроенной базе. Перед началом обучения убедитесь, что в универсальный и оригинальный пульты установлены свежие батарейки. Расположите Ваш оригинальный пульт и пульт универсальный напротив друг друга (сенсор к сенсору) на расстоянии 1-2 см. оригинальный пульт универсальный пульт GAL 2 см Нажмите кнопку выбора устройства, для которого производится обучение, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню LEARN KEY, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT KEY, нажмите на универсальном пульте кнопку, которую необходимо обучить, например, MENU. Пульт перейдет в режим ожидания (на дисплее WAITING). Нажмите и удерживайте на Вашем оригинальном пульте соответствующую кнопку. Когда команда будет считана, на дисплее появится надпись SUCCESS. Если на дисплее появилась надпись FAILED, это означает, что команда не была распознана. Необходимо повторить процедуру обучения. Для выхода в нормальный режим нажмите кнопку выбора устройств, например, TV. При необходимости, произведите обучение других кнопок. Память универсального пульта способна запомнить до ста команд. Если вы обучаете одну и ту же кнопку дважды, сохранится последняя настройка. 6

7 LM-LE008 СТИРАНИЕ ДАННЫХ ОБУЧЕНИЯ Нажмите кнопку выбора устройства, для которого производится стирание, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE KEY, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT KEY, нажмите кнопку, которую необходимо очистить. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения. При необходимости, повторите операцию для других кнопок. Для выхода в нормальный режим нажмите кнопку выбора устройств, например, TV. СТИРАНИЕ ВСЕХ ДАННЫХ ОБУЧЕНИЯ ДЛЯ ВЫБРАННОГО УСТРОЙСТВА Нажмите кнопку выбора устройства, для которого производится стирание, например, TV. Нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE DEV, затем нажмите кнопку OK. Когда на дисплее появится надпись SELECT DEV, нажмите кнопку выбора устройства, данные обучения которого хотите стереть. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения. После успешного стирания в течение одной секунды на дисплее появится надпись SUCCESS. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. СТИРАНИЕ ВСЕХ ДАННЫХ ОБУЧЕНИЯ или выберите пункт меню LEARNING и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DELETE ALL, затем нажмите кнопку OK. Когда на дисплее появится надпись SURE DELETE, нажмите OK для подтверждения. После успешного стирания в течение одной секунды на дисплее появится надпись SUCCESS. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ УСТАНОВКА ЧАСОВ или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню TIME SETUP, затем нажмите кнопку OK. Для выбора часа, минут, AM/PM используйте курсорные кнопки или. Для ввода времени используйте цифровые кнопки. Режим AM/PM выберите курсорными кнопками или. После ввода нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. УСТАНОВКА ПРИОРИТЕТА РЕГУЛИРОВКИ ГРОМКОСТИ Эта функция позволяет определить главное устройство, которое регулирует громкость. Например, если в качестве главного устройства выбран усилитель, то кнопки +VOL- и MUTE управляют непосредственно усилителем, независимо от выбранного устройства. появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или 7

8 LM-LE008 выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню VOL LOCK, затем нажмите кнопку OK. При помощи кнопок выбора устройств определите главное устройство, например, AUX (усилитель). При помощи курсорных кнопок или выберите ON для установки приоритета, затем нажмите кнопку OK для сохранения. Для отключения приоритета необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. Только одно устройство может быть назначено главным.и. РЕГУЛИРОВКА КОНТРАСТНОСТИ ЖК-ДИСПЛЕЯ или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню CONTRAST, затем нажмите кнопку OK. Установите значение контрастности курсорными кнопками или, затем нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню LIGHT, затем нажмите кнопку OK. При помощи курсорных кнопок или выберите ON для включения подсветки, затем нажмите кнопку OK для сохранения. Для отключения приоритета необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. БЛОКИРОВКА ИЗМЕНЕНИЯ НАСТРОЕК После включения блокировки сохраненный код устройства не может быть изменен. или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню DEV LOCK, затем нажмите кнопку OK. Нажмите кнопку выбора устройства, для которого производится блокировка, например, TV. При помощи курсорных кнопок или выберите ON для включения блокировки, затем нажмите кнопку OK для сохранения. Для отключения блокировки необходимо выбрать OFF. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. МАКРО КНОПКА Макро кнопка позволяет заменить последовательность нескольких нажатий различных кнопок одной операцией. Для посылки макро команды необходимо, удерживая кнопку MACRO, нажать одну из предварительно запрограммированных кнопок 1, 2 или 3. Максимальное количество нажатий в одной макро команде равно 10. Например, для воспроизведения DVD диска необходимо включить проигрыватель и телевизор. Далее вход телевизора необходимо переключить на внешний источник. или выберите пункт меню MACRO и нажмите кнопку OK. При помощи курсорных кнопок или выберите номер макро команды 1,2 или 3 и нажмите кнопку OK. Когда на дисплее отобразится надпись SETUP, нажмите OK для записи последовательности нажатий. Нажимайте последовательно DVD, Power, TV, POWER, AV. Далее нажмите OK для сохранения макро команды. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. 8

9 LM-LE008 Для удаления макро команды нажмите и удерживайте кнопку SET в течение 3-х секунд. Когда на дисплее появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню MACRO и нажмите кнопку OK. При помощи курсорных кнопок или выберите номер макро команды 1,2 или 3 и нажмите кнопку OK. Когда на дисплее отобразится надпись SETUP, при помощи курсорных кнопок или выберите пункт DELETE и нажмите OK. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. СКАНИРОВАНИЕ КАНАЛОВ Функция позволяет последовательно переключать каналы Вашего телевизора или ресивера. Для этого нажмите и удерживайте кнопку SCAN в течение 4-х секунд. Когда на дисплее появится надпись SCAN, отпустите кнопку и направьте пульт на Ваше устройство. Пульт начнет посылать команды переключения, при этом моргает индикаторная лампа для выбранного устройства. Для остановки сканирования нажмите любую кнопку. ТАЙМЕРЫ ОТКЛЮЧЕНИЯ Функция таймеров позволяет отключить заданное устройство либо в определенное время (3 таймера), либо через установленный интервал. Таймер отключения через заданный интервал. Нажмите кнопку, соотетствующую выбранному вами устройству, например, TV. появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню TIMER SET и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню SLP TIMER, затем нажмите кнопку OK. Когда на дисплее появится надпись MINUTE 00, при помощи цифровых кнопок установите требуемый интервал времени в диапазоне от 0 до 99 минут. Нажмите кнопку OK для подтверждения. На дисплее появится надпись OFF (таймер выключен). При помощи курсорных кнопок или установите значение ON(таймер включен) и нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. Когда наступит установленное время, универсальный пульт пошлет сигнал отключения на выбранное устройство. Например, в PM установлен таймер отключения на 23 минуты для TV. В PM пульт выключит телевизор. Таймеры отключения в заданное время. Нажмите кнопку, соответствующую выбранному вами устройству, например, TV. появится надпись CODE SETUP, отпустите кнопку. При помощи курсорных кнопок или выберите пункт меню TIMER SET и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню TIMER 1 (2 или 3), затем нажмите кнопку OK. Далее введите время срабатывания таймера. Для установки часа, минут, AM/ PM используйте курсорные кнопки или. Для ввода времени используйте цифровые кнопки. Режим AM/PM выберите курсорными кнопками или. После ввода нажмите OK для подтверждения. При помощи курсорных кнопок или установите значение ON(таймер включен) и нажмите OK для подтверждения. Для выхода в нормальный режим нажмите кнопку EXIT несколько раз. Необходимо помнить, что для выполнения функции таймера пульт должен быть направлен на устройство. ВОЗВРАТ К ЗАВОДСКИМ УСТАНОВКАМ (СБРОС) Возврат к заводским установкам приводит к очистке памяти устройства и удалению данных индивидуальной настройки. Это может понадобиться в том случае, если устройство работает неправильно. или выберите пункт меню CONFIGURE и нажмите кнопку OK. При помощи курсорных кнопок или выберите пункт меню CLEAR ALL, затем нажмите кнопку OK. Когда на дисплее отобразится надпись SURE CLEAR, нажмите OK для подтверждения. 9

10 LM-LE008 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размеры (ШхВхГ), мм 223х58х28 Вес без батареек, г 120 Количество устройств для одновременного управления 8 Количество кнопок 51 Рабочее расстояние не менее 8м Угол передачи не менее 30 Питание две батареи ААА Тип дисплея ЖК с подсветкой РЕШЕНИЕ ПРОБЛЕМ ПРОБЛЕМА Пульт не реагирует на нажатие кнопок. Отсутствует или искажена индикация. Производитель Вашего устройства не найден в Меню Устройство не реагирует на команды пульта. Устройство не работает должным образом Устройство не работает должным образом РЕШЕНИЕ Установите свежие батареи Используйте режим поиска или обучение Убедитесь, что выбрано верное устройство для управления. При необходимости, выполните настройку пульта на Ваше устройство. Извлеките батареи на 30с., затем установите обратно. При необходимости, установите свежие батареи. После этого потребуется заново установить время Выполните процедуру возврата к заводским установкам. Настройте пульт заново. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Срок гарантии составляет 6 мес. со дня продажи. Гарантия не распространяется на изделия, претерпевшие механические повреждения. По всем вопросам гарантийного обслуживания обращайтесь к Вашему местному продавцу. Срок службы изделия 3 года. Произведено в Китае. Производитель: Шензен Нью Солюшен Електроникс Ко., ЛТД 19, XиангШан Авеню,3 Индастриал Дистрикт, Луо Тиан Коммунити, СонгГанг Стреет, Бао Ан Дистрикт, Шензен, Китай ПРИМЕЧАНИЕ. В связи с постоянным совершенствованием конструкции и технологии, в Ваше устройство могут быть внесены изменения, не отмеченные в настоящей инструкции и не ухудшающие его параметры. Производитель оставляет за собой изменять технические характеристики и программное обеспечение. В связи с этим, реализация некоторых функций может отличаться от описания в настоящей инструкции. 10
