Вспышка с автофокусировкой Speedlight Руководство пользователя Ru

О вспышке SB-910 и данном руководстве пользователя Подготовка A Благодарим за приобретение вспышки Nikon Speedlight SB-910. Чтобы использовать все возможности Speedlight , перед началом работы внимательно прочитайте настоящее руководство пользователя. Храните данное руководство в доступном месте

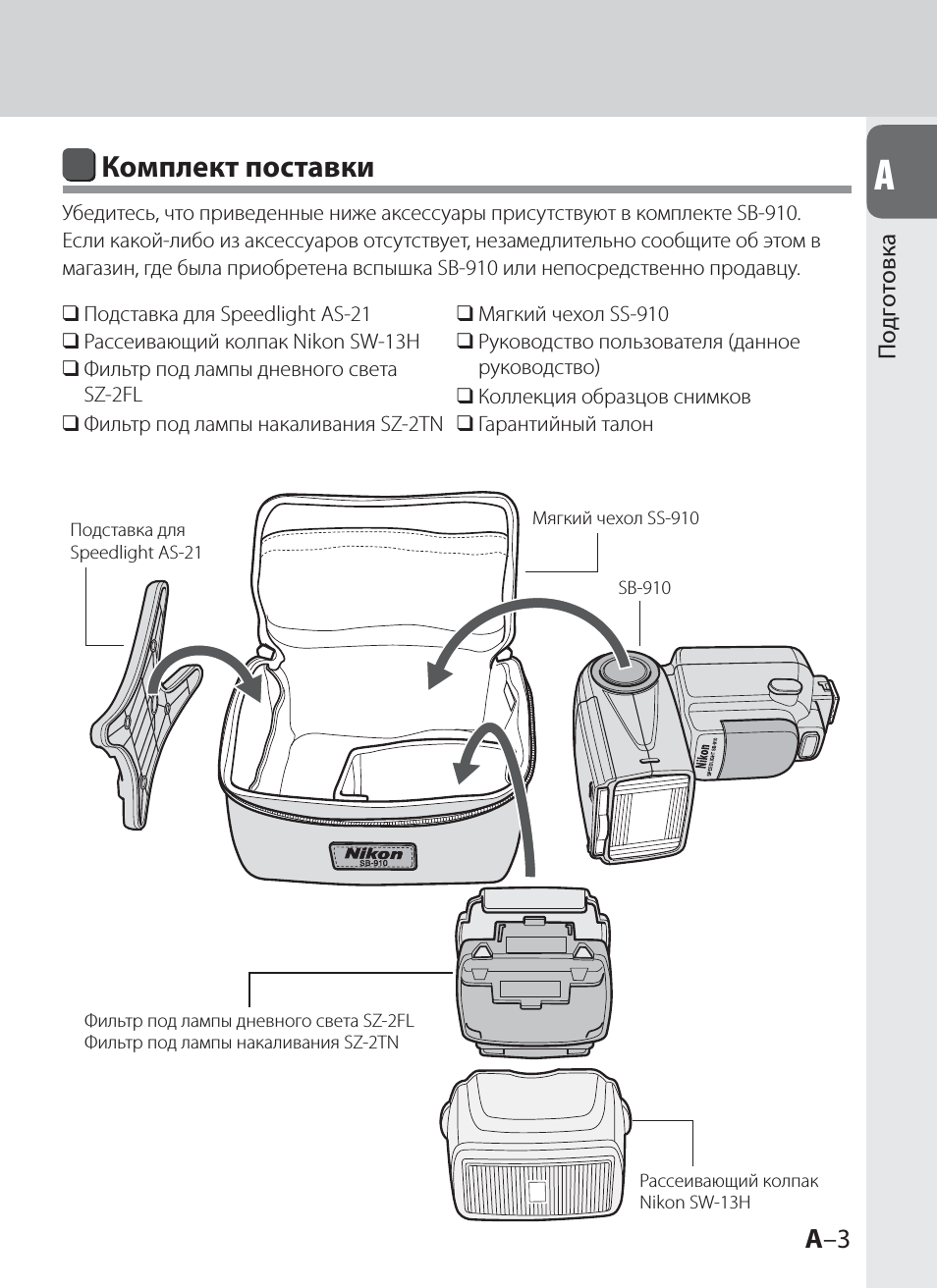

Комплект поставки ❑ Подставка для Speedlight AS-21 ❑ Рассеивающий колпак Nikon SW-13H ❑ Фильтр под лампы дневного света SZ-2FL ❑ Фильтр под лампы накаливания SZ-2TN Подставка для Speedlight AS-21 ❑ Мягкий чехол SS-910 ❑ Руководство пользователя (данное руководство) ❑ Коллекция образцов снимков ❑

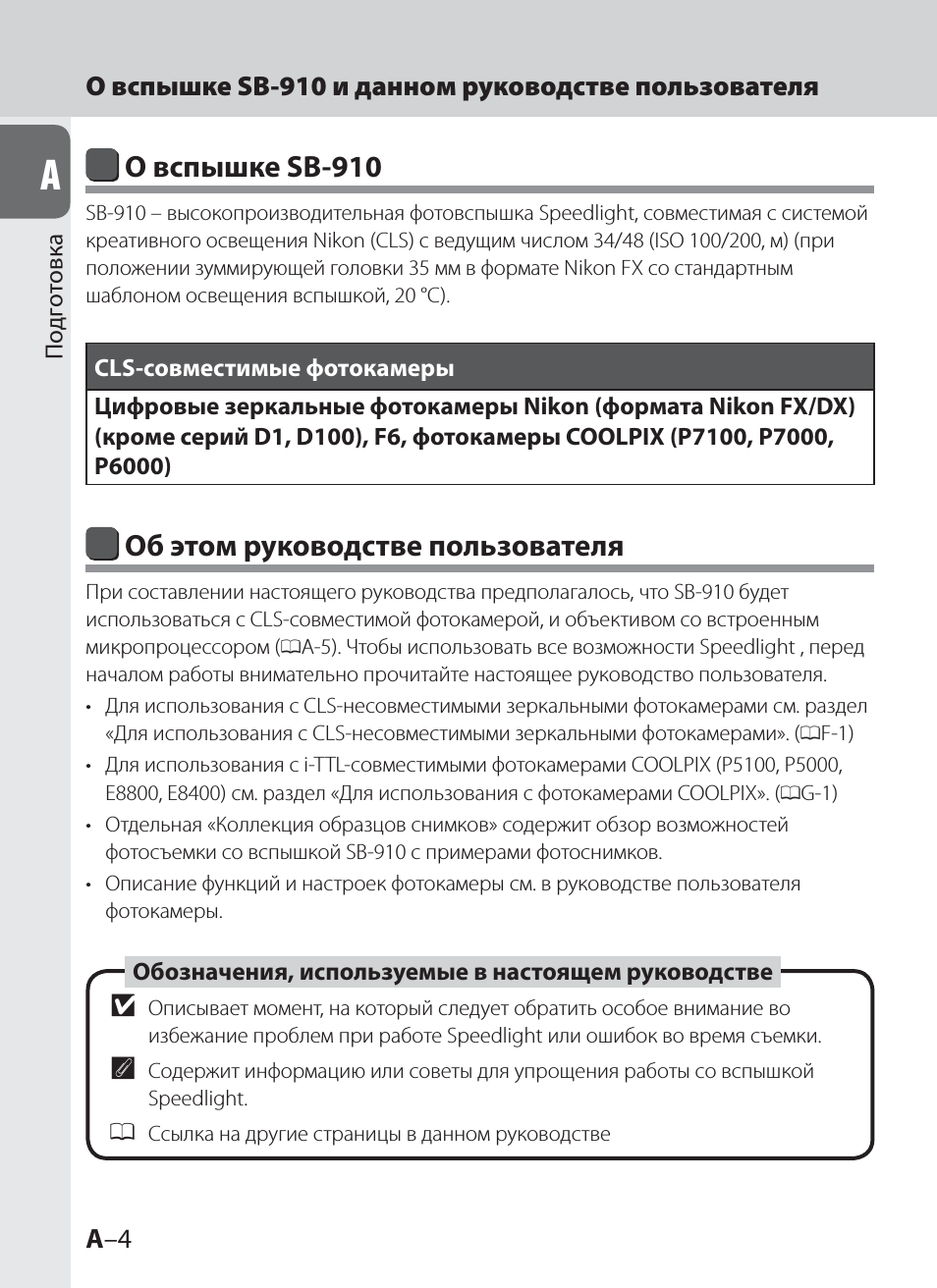

О вспышке SB-910 и данном руководстве пользователя Подготовка A О вспышке SB-910 SB-910 – высокопроизводительная фотовспышка Speedlight, совместимая с системой креативного освещения Nikon (CLS) с ведущим числом 34/48 (ISO 100/200, м) (при положении зуммирующей головки 35 мм в формате Nikon FX со

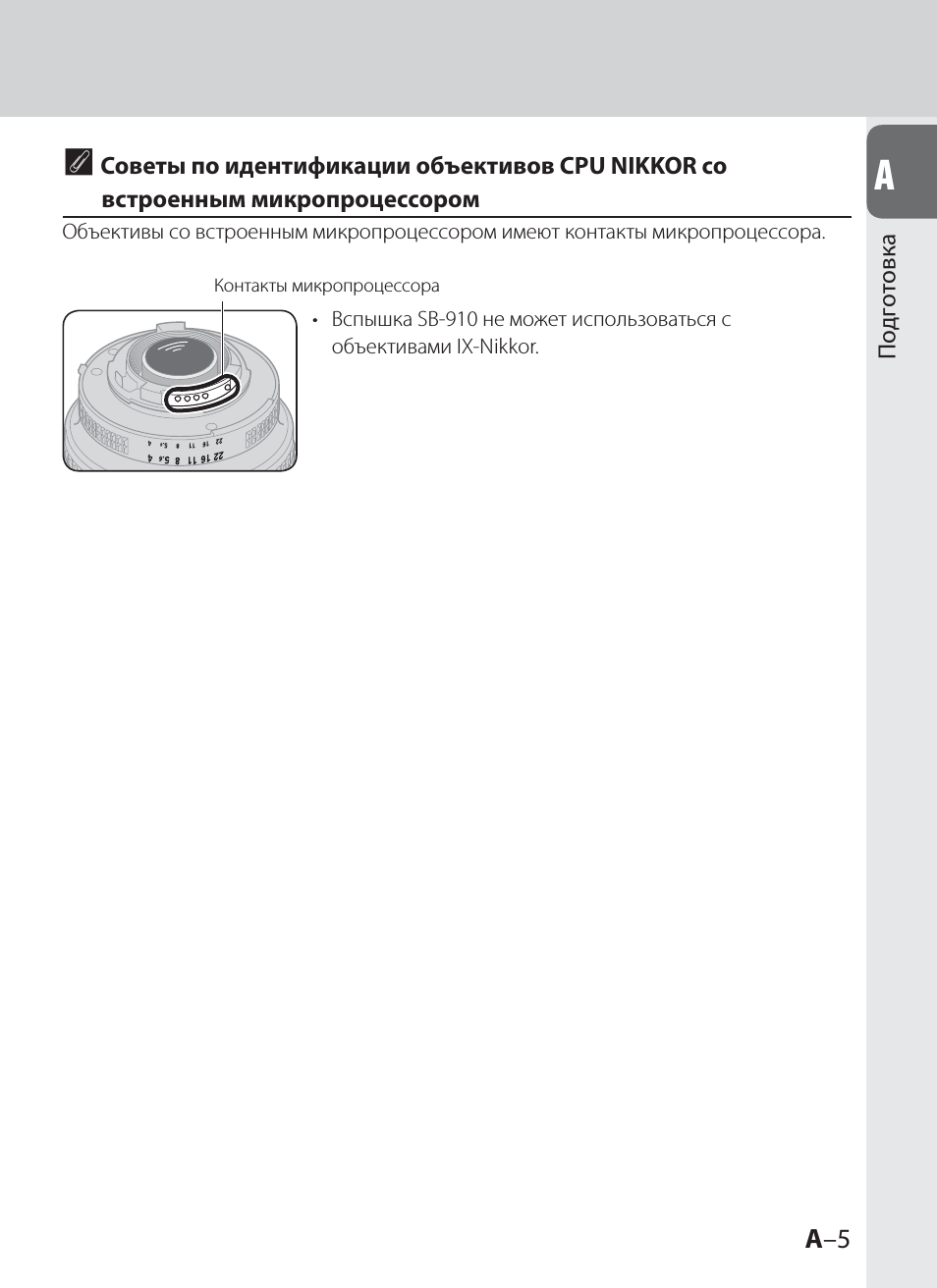

t Советы по идентификации объективов CPU NIKKOR со Объективы со встроенным микропроцессором имеют контакты микропроцессора. Контакты микропроцессора • Вспышка SB-910 не может использоваться с объективами IX-Nikkor. A–5 Подготовка A встроенным микропроцессором

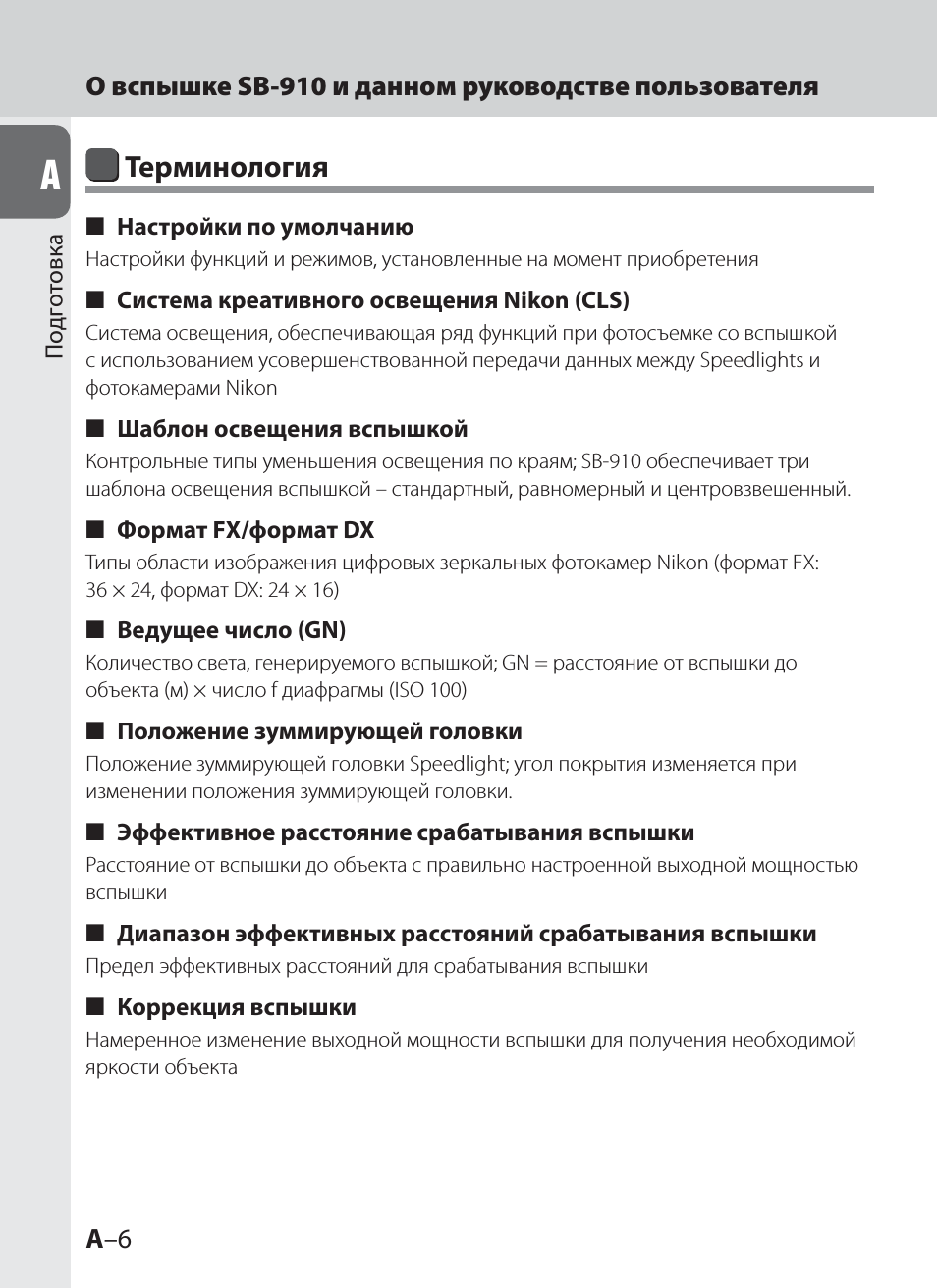

О вспышке SB-910 и данном руководстве пользователя Подготовка A Терминология ■ Настройки по умолчанию Настройки функций и режимов, установленные на момент приобретения ■ Система креативного освещения Nikon (CLS) Система освещения, обеспечивающая ряд функций при фотосъемке со вспышкой с

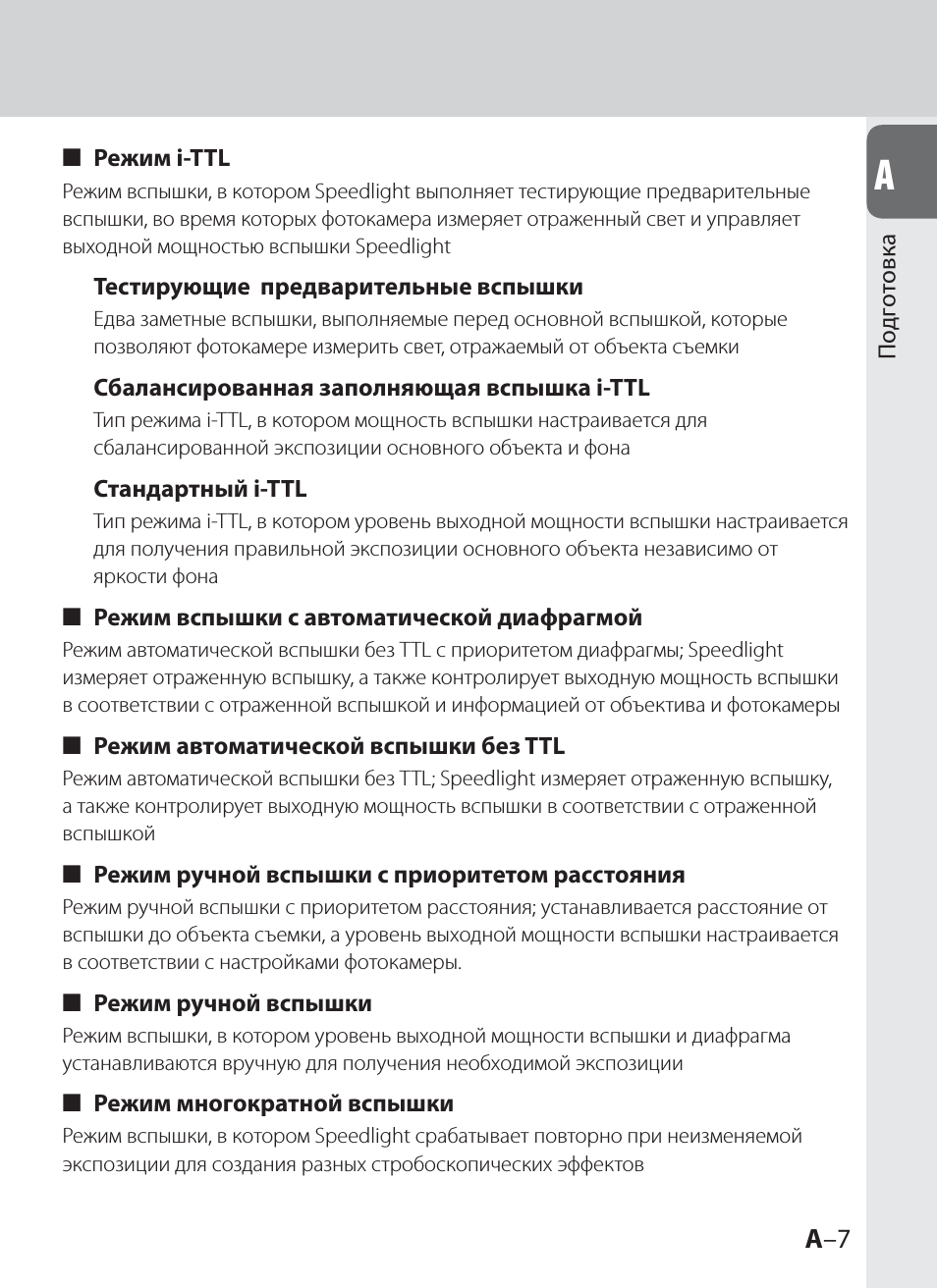

Режим вспышки, в котором Speedlight выполняет тестирующие предварительные вспышки, во время которых фотокамера измеряет отраженный свет и управляет выходной мощностью вспышки Speedlight Тестирующие предварительные вспышки Едва заметные вспышки, выполняемые перед основной вспышкой, которые позволяют

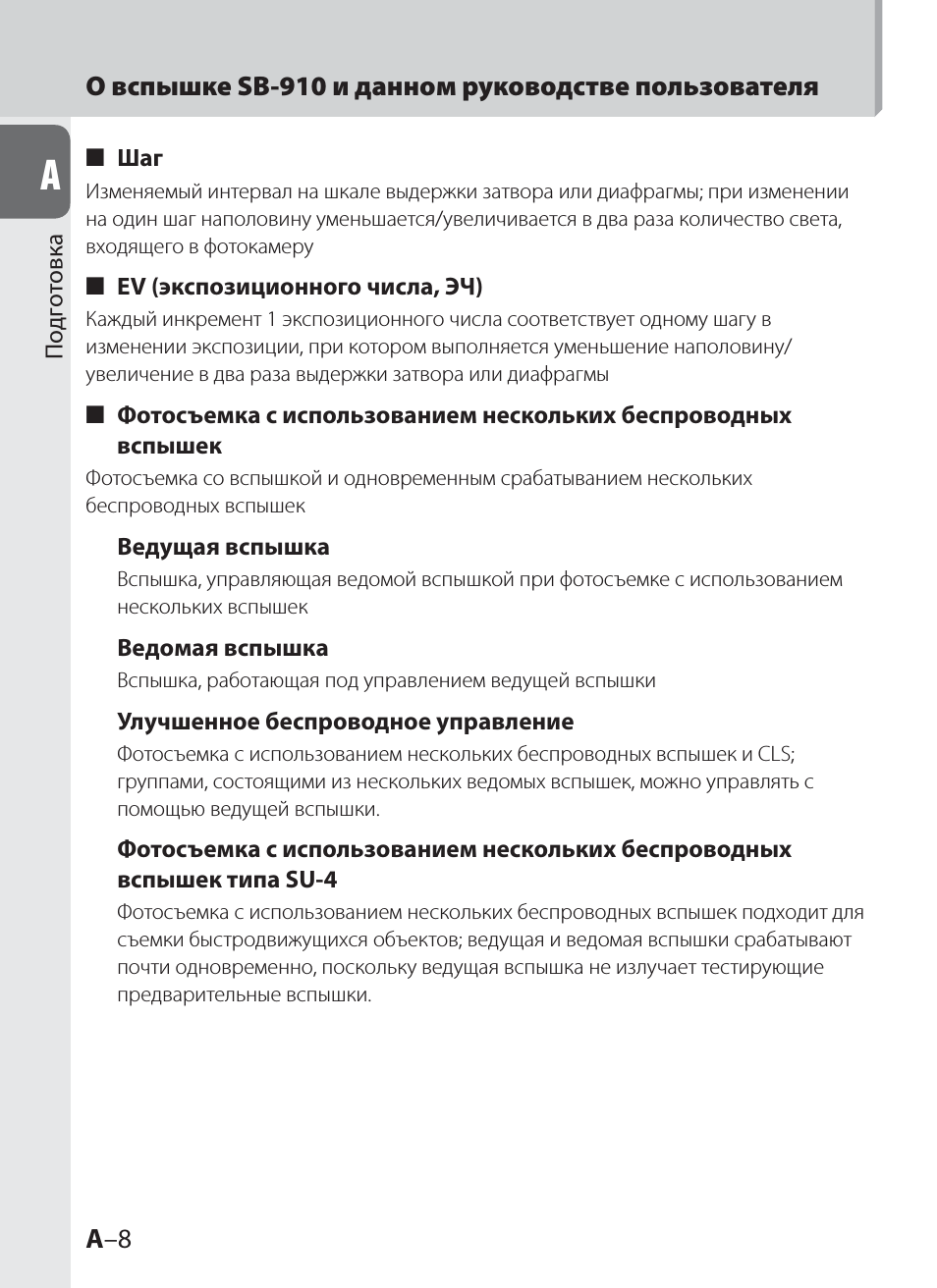

О вспышке SB-910 и данном руководстве пользователя Подготовка A ■ Шаг Изменяемый интервал на шкале выдержки затвора или диафрагмы; при изменении на один шаг наполовину уменьшается/увеличивается в два раза количество света, входящего в фотокамеру ■ EV (экспозиционного числа, ЭЧ) Каждый инкремент 1

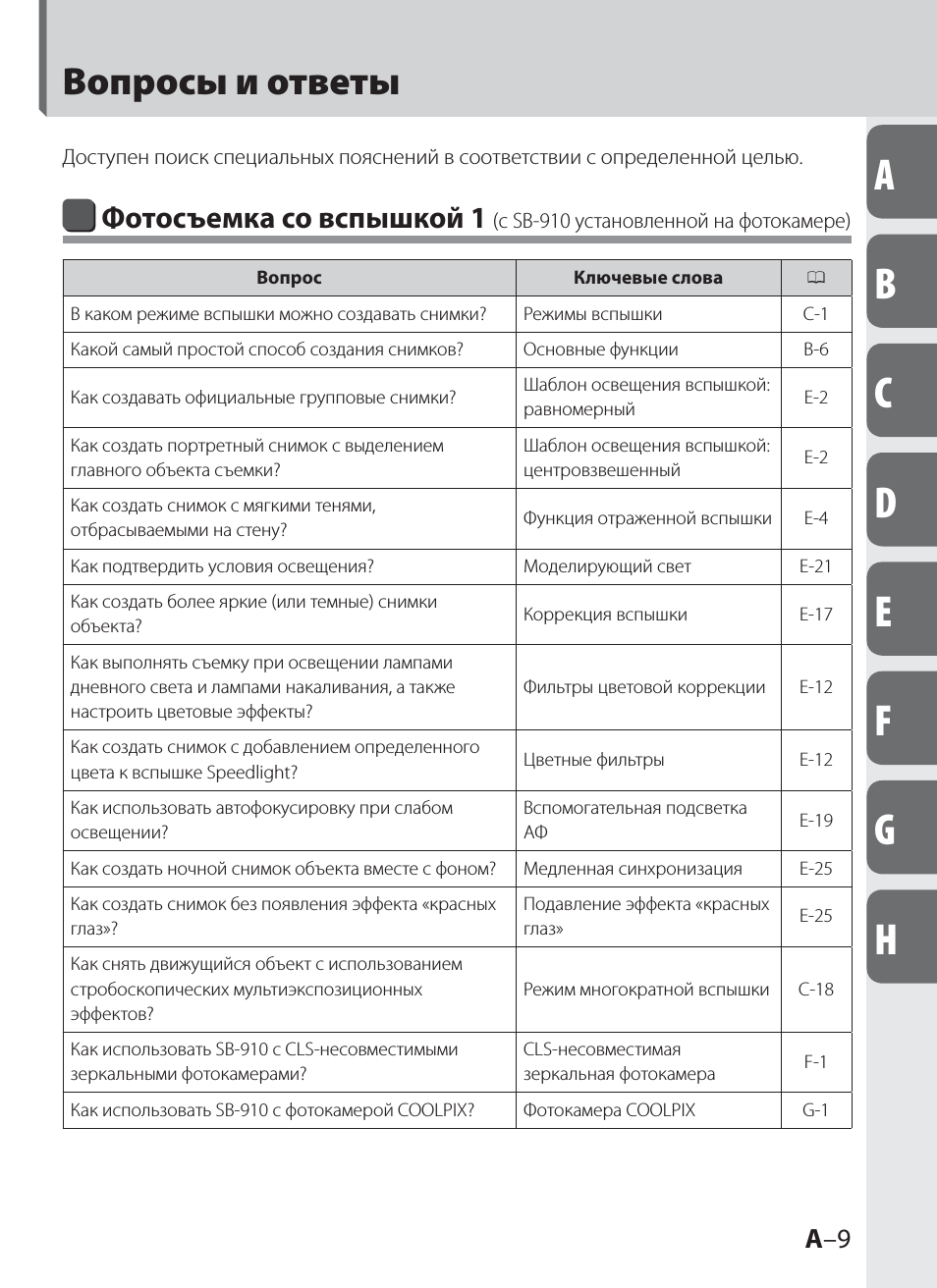

Вопросы и ответы Доступен поиск специальных пояснений в соответствии с определенной целью. A Фотосъемка со вспышкой 1 (с SB-910 установленной на фотокамере) Вопрос В каком режиме вспышки можно создавать снимки? Ключевые слова 0 Режимы вспышки C-1 Какой самый простой способ создания снимков?

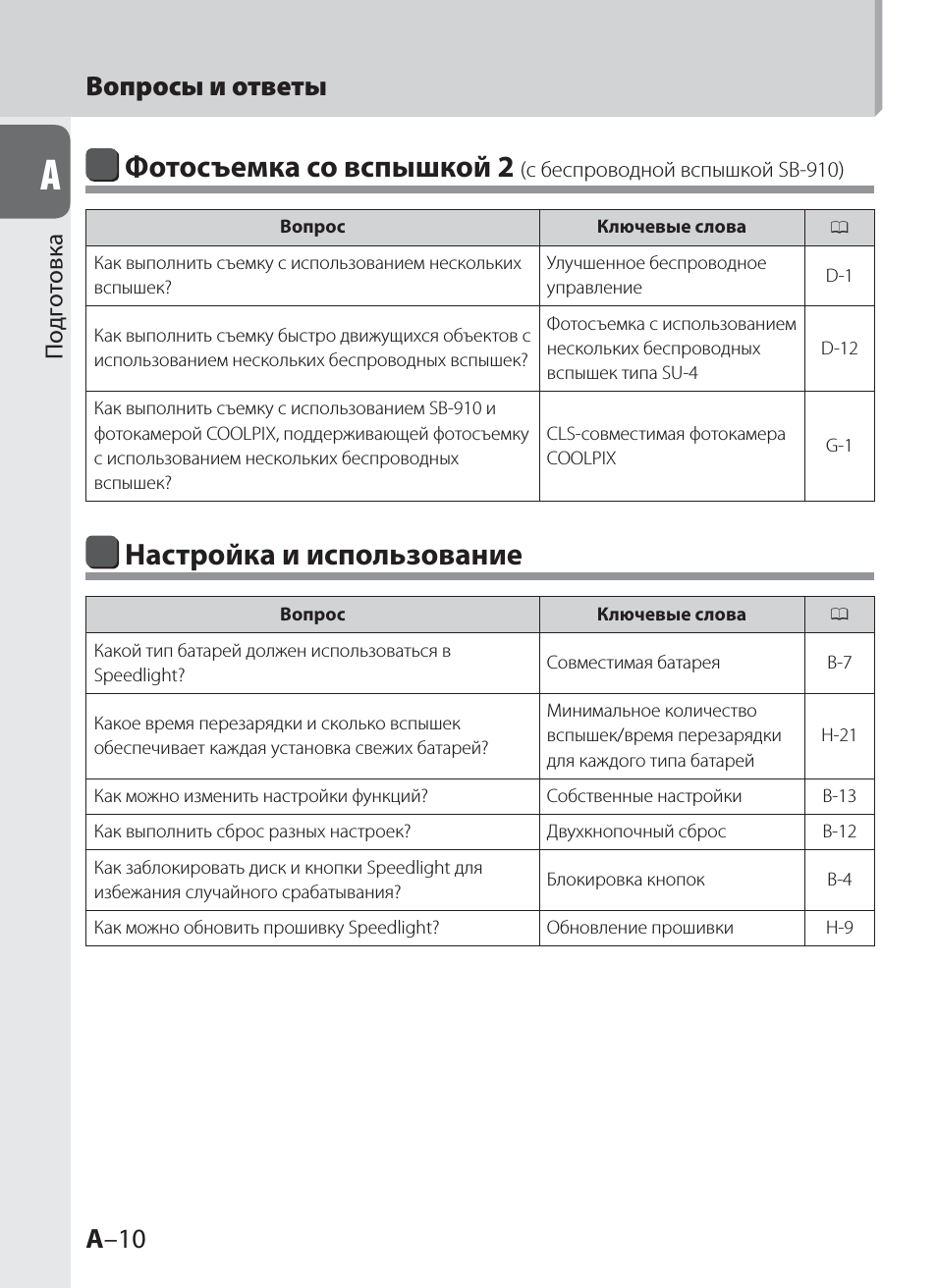

Вопросы и ответы Подготовка A Фотосъемка со вспышкой 2 (с беспроводной вспышкой SB-910) Вопрос Как выполнить съемку с использованием нескольких вспышек? Ключевые слова Улучшенное беспроводное управление 0 D-1 Фотосъемка с использованием Как выполнить съемку быстро движущихся объектов с нескольких

Оглавление A B C D Подготовка О вспышке SB-910 и данном руководстве пользователя……………………………………. A-2 Вопросы и ответы ………………………………………………………………………………………………………………….. A-9 Правила

Оглавление E Подготовка A F G A–12 Функции Включение шаблона освещения вспышкой ……………………………………………………………….E-2 Функция отраженной вспышки ………………………………………………………………………………………..E-4 Фотосъемка

H A Советы по уходу за Speedlight и справочная информация Поиск и устранение неисправностей ………………………………………………………………………….H-1 Ведущее число, диафрагма и расстояние от вспышки до объекта

Правила безопасности Подготовка A Перед использованием изделия внимательно прочитайте следующие сведения о мерах предосторожности, чтобы обеспечить правильное и безопасное использование и избежать повреждения изделия Nikon или травмирования вас или других людей. Чтобы пользователи изделия могли в

7. 8. 9. 10. 11. 12. 13. 14. 15. Вспышку нельзя помещать в жидкости или подвергать воздействию дождя, соленой воды или влаги, если не обеспечена надлежащая защита от жидкостей и влаги. Для использования под водой требуется сертифицированный подводный корпус. Попадание в устройство воды или влаги

Правила безопасности Подготовка A ПРЕДОСТЕРЕЖЕНИЯ относительно использования вспышек Speedlight 1. 2. 3. 4. 5. Не прикасайтесь к вспышке мокрыми руками, так как это может привести к поражению электрическим током. Храните вспышку в недоступных для детей местах, чтобы предотвратить ее попадание в рот

8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. В случае утечки корродирующих жидкостей из батарей и попадания их в глаза немедленно промойте глаза проточной водой и обратитесь к врачу. Если этого быстро не сделать, ваши глаза могут быть серьезно повреждены. В случае утечки корродирующих жидкостей из

Правила безопасности Подготовка A ПРЕДОСТЕРЕЖЕНИЕ относительно использования батарей Не бросайте батареи и не подвергайте их сильному физическому воздействию, так как это может вызвать утечку из батарей корродирующих жидкостей, выброс тепла или взрыв. Символ раздельной утилизации, применяемой в

Перед использованием Советы по использованию Speedlight A Перед съемкой важных событий, таких как свадьбы или выпускные вечера, сделайте пробные снимки. Проводите регулярное техобслуживание Speedlight Nikon Компания Nikon рекомендует проводить техобслуживание Speedlight у авторизованного дилера или

B Использование вспышки Детали Speedlight 6 B Использование вспышки 7 8 9 1 10 11 12 2 13 3 14 15 16 PUSH 4 5 1 Головка вспышки 2 Кнопка разблокировки наклона/ поворота головки вспышки (0B-9) 3 Крышка батарейного отсека 17 7 Встроенный широкоугольный рассеиватель (0E-10) 8 Экран вспышки 9

B 19 22 20 23 Использование вспышки 18 21 24 13 Сенсор освещения для автоматической вспышки без TTL (0C-5, C-8) 19 Шкала поворота головки вспышки (0E-4) 14 Контакты внешней вспомогательной подсветки АФ 21 Синхроконтакт 15 Стопорный штифт 16 Контакты башмака для принадлежностей 17 Ножка крепления 20

Детали Speedlight 27 28 29 B Использование вспышки 30 25 26 25 Кнопка [MODE] Позволяет выбирать режим вспышки (0B-11) 26 Кнопка [MENU] Отображает собственные настройки (0B-13) 27 Кнопка функции 1 28 Кнопка функции 2 29 Кнопка функции 3 • Выбирает элемент для настройки • Назначенная функция или

t Включение блокировки кнопок B–4 B Использование вспышки Символ блокировки кнопок Нажмите одновременно кнопки функции 1 и 2, между которыми нарисован символ блокировки, и удерживайте в течение 2 с. На ЖКИ отображается символ блокировки кнопок и выполняется блокировка диска и кнопок. • Выключатель

Кнопки функций Назначенная функция или настройка для каждой кнопки отличается в зависимости от режима вспышки и настроек SB-910. Использование вспышки B • Функции или настройки, назначенные для каждой кнопки, обозначаются символом. • Если кнопке не назначена функция, на ЖКИ над ней не отображается

Основные функции В этом разделе описаны основные процедуры в режиме i-TTL в комбинации с CLS-совместимой фотокамерой. v Примечания к фотосъемке с непрерывной вспышкой ШАГ 1 Установка батарей Нажав кнопку разблокировки крышки батарейного отсека, откройте крышку батарейного отсека. Вставьте батареи в

Основные функции Совместимые батареи и их замена/зарядка Использование вспышки B Для замены используйте четыре неиспользованные батареи типа AA одинаковой марки. Для определения необходимости в замене на новые батареи или перезарядке батарей в зависимости от времени, требуемого для активации

Индикатор низкой мощности батарей ШАГ 2 Подсоединение вспышки SB-910 к фотокамере Убедитесь, что вспышка SB-910 и фотокамера выключены. Убедитесь, что фиксатор ножки крепления вспышки находится слева (белая точка). Вставьте ножку крепления SB-910 в башмак для принадлежностей фотокамеры. Поверните

Основные функции Отсоединение вспышки SB-910 от фотокамеры Убедитесь, что вспышка SB-910 и фотокамера выключены, поверните фиксатор на 90° влево, затем выдвиньте ножку крепления SB-910 из башмака для принадлежностей фотокамеры. Использование вспышки B • Если ножка крепления SB-910 не вынимается из

ШАГ 4 Включение вспышки SB-910 и фотокамеры Включите вспышку SB-910 и фотокамеру. Образец ЖКИ • Ниже приведен образец ЖКИ SB-910, когда вспышка находится в режиме i-TTL, область изображения: формат FX; шаблон освещения вспышкой: стандартный, чувствительность ISO: 200, положение зуммирующей головки:

Основные функции ШАГ 5 Выбор режима вспышки Нажмите кнопку [MODE], чтобы выделить режим вспышки. B Использование вспышки Вращайте диск выбора, пока . не отобразится Нажмите кнопку [OK]. Изменение режима вспышки Поверните диск выбора по часовой стрелке, чтобы отобразить символы доступных режимов

Настройки и ЖКИ Символы на ЖКИ указывают на состояние настроек. Отображаемые символы различаются в зависимости от выбранных режимов и настроек вспышки. • Основное управление функциями SB-910 осуществляется следующим образом: Измените настройку, вращая диск выбора. Нажмите кнопку [OK] для

Собственные функции и настройки Использование вспышки B С помощью ЖКИ можно легко настроить различные операции SB-910. • Отображаемые символы различаются в зависимости от комбинации фотокамеры и состояния SB-910. • Функции и настройки, отображаемые внутри решетчатой рамки, не будут функционировать,

• Выделяется во время выбора • Нажмите кнопку [OK], чтобы вернуться к экрану выбора элементов. Нажмите кнопку [MENU], чтобы вернуться к обычному виду экрана. • Будет восстановлен обычный вид ЖКИ. º: Текущая настройка Доступные варианты выбора B–14 B Использование вспышки Поверните диск выбора,

Собственные функции и настройки Настройка Мy Menu (Мое меню) Использование вспышки B Когда отображается страница собственных настроек, на ЖКИ отображаются только элементы собственных настроек, установленные в My Menu (Мое меню). • Элементы My Menu (Мое меню) можно изменить в любое время. • Для

t Функция отображения страницы собственных настроек и режим отображения Функция отображения страницы Режим отображения Режим отображения собственных настроек, Мy Menu (Мое меню) или Full Menu (Полное меню) можно изменить при помощи кнопки функции 3. : К предыдущей странице Положение отображаемой

Собственные функции и настройки Доступные собственные функции и настройки (Жирным шрифтом: настройки по умолчанию) Опция режима автоматической вспышки без TTL (0C-5, C-8) B Использование вспышки Режим вспышки с автоматической диафрагмой с тестирующими предварительными вспышками Режим вспышки с

Уровень выходной мощности вспышки при пробном срабатывании в режиме i-TTL (0E-21) Выбор формата FX/DX (0A-6) При установке положения зуммирующей головки вручную можно выбрать настройку области изображения. FX±∞DX: Автоматическая настройка в соответствии с областью изображения фотокамеры FX: формат

Собственные функции и настройки Ручная настройка чувствительности ISO (0E-21) Настройка чувствительности ISO в диапазоне от 3 до 8000. 100: ISO 100 Использование вспышки B Индикатор готовности вспышки в ведомом режиме (0D-20) Выбор индикатора готовности вспышки, который будет мигать/ светиться в

ON (ВКЛ.): Положение зуммирующей головки можно настроить вручную OFF (ВЫКЛ.): Положение зуммирующей головки невозможно настроить вручную Настройка My Menu (Мое меню) (0B-15) Выбор режима отображения собственных настроек FULL (ПОЛНОЕ): Отображаются все элементы MY MENU (МОЕ МЕНЮ): Отображаются

C Режимы вспышки Режим i-TTL Режимы вспышки C Информация, полученная с помощью тестирующих предварительных вспышек, и информация об управлении экспозицией объединяются в фотокамере для автоматической регулировки уровня выходной мощности вспышки. • Сведения о съемке с помощью SB-910 в режиме i-TTL

Настройка режима i-TTL Нажмите кнопку [MODE]. Вращайте диск выбора, пока не или . отобразится Нажмите кнопку [OK]. Режимы вспышки C Образец ЖКИ в режиме i-TTL : Тестирующие предварительные вспышки : i-TTL : Сбалансированная заполняющая вспышка C–2

Режим i-TTL Диапазон эффективных расстояний срабатывания вспышки для режима i-TTL Режимы вспышки C Этот символ означает, что уровень выходной мощности вспышки не может быть эффективно настроен для более короткого расстояния. Диапазон эффективных расстояний срабатывания вспышки указывается числами и

v При индикации недостаточного уровня выходной мощности вспышки для правильной экспозиции C–4 C Режимы вспышки • Если индикаторы готовности вспышки на SB-910 и в видоискателе фотокамеры мигают в течение прибл. 3 с после выполнения съемки, они указывают на возможную недоэкспонированность в связи с

Режим вспышки с автоматической диафрагмой Сенсор освещения SB-910 для автоматической вспышки без ТТL измеряет отраженный от объекта свет вспышки, что позволяет SB-910 контролировать уровень выходной мощности вспышки в соответствии с информацией, полученной SB-910 от объектива и фотокамеры, включая

t Тестирующие предварительные вспышки Диапазон эффективных расстояний срабатывания вспышки в режиме вспышки с автоматической диафрагмой Диапазон эффективных расстояний срабатывания вспышки указывается числами и отображается графически в виде полоски на ЖКИ. • Действительное расстояние от вспышки до

Режим вспышки с автоматической диафрагмой Фотосъемка в режиме вспышки с автоматической диафрагмой Установите действительное расстояние от вспышки до объекта съемки в пределах диапазона эффективных расстояний срабатывания вспышки. Режимы вспышки C Убедитесь, что индикатор готовности вспышки включен,

Режим автоматической вспышки без TTL Сенсор освещения SB-910 для автоматической вспышки без ТТL измеряет отраженный от объекта свет вспышки, что позволяет SB-910 контролировать уровень выходной мощности вспышки в соответствии с данными об отраженном свете вспышки. Настройка режима автоматической

Режим автоматической вспышки без TTL t Тестирующие предварительные вспышки Режимы вспышки C • Тестирующие предварительные вспышки можно включить или отменить как опцию режима автоматической вспышки без TTL в собственных настройках. (0B-17) • Выходной мощностью вспышки можно более точно управлять

Съемка в режиме автоматической вспышки без TTL Нажмите кнопку функции 3, чтобы выделить диафрагму. • Диафрагму можно изменить при помощи кнопки функции 3. • Правильную экспозицию можно получить, если действительное расстояние от вспышки до объекта находится в диапазоне эффективного расстояние

Режим автоматической вспышки без TTL t Проверка экспозиции перед началом съемки Перед началом съемки выполните пробное срабатывание Speedlight в тех же условиях и с такими же настройками Speedlight и фотокамеры. • Если после пробного срабатывания мигает индикатор готовности вспышки, может иметь

Режим ручной вспышки с приоритетом расстояния В этом режиме вспышки при вводе расстояния от вспышки до объекта съемки SB-910 автоматически управляет уровнем выходной мощности вспышки в соответствии с настройками фотокамеры. Настройка режима ручной вспышки с приоритетом расстояния Ручной режим

Режим ручной вспышки с приоритетом расстояния Съемка в режиме ручной вспышки с приоритетом расстояния Нажмите кнопку функции 3, чтобы выделить расстояние от вспышки до объекта. Установите расстояние от вспышки до объекта съемки, поворачивая диск выбора, затем нажмите кнопку [OK]. C Режимы вспышки •

t При наклоне или вращении головки вспышки SB-910 в режиме ручной вспышки с приоритетом расстояния C Режимы вспышки • Если Speedlight используется в режиме ручной вспышки с приоритетом расстояния, при наклоне головки вспышки вверх или повороте ее влево или вправо, режим вспышки автоматически

Режим ручной вспышки В режиме ручной вспышки можно вручную выбрать диафрагму и уровень выходной мощность вспышки. Это позволяет управлять экспозицией и расстоянием от вспышки до объекта съемки. • Уровень выходной мощности вспышки может быть установлен в диапазоне от M1/1 (полная мощность) до M1/128

Съемка в режиме ручной вспышки Нажмите кнопку функции 2, чтобы выделить уровень выходной мощности вспышки. • Уровень выходной мощности вспышки можно также установить при помощи кнопки функции 2. • Установите расстояние от вспышки до объекта съемки равное указанному эффективному расстоянию

Режим ручной вспышки ■ Настройка уровня выходной мощности вспышки Выделите уровень выходной мощности вспышки, затем поверните диск выбора, чтобы изменить выходную мощность вспышки. Поворот диска выбора против часовой стрелки Уровень выходной мощности вспышки: высокий 1/1 C Поворот диска выбора по

Режим многократной вспышки Настройка режима многократной вспышки Нажмите кнопку [MODE]. Вращайте диск выбора, пока не отобразится . Нажмите кнопку [OK]. Образец ЖКИ в режиме многократной вспышки Количество срабатываний вспышки Уровень выходной мощности вспышки Частота срабатывания вспышки Диапазон

Режим многократной вспышки Настройка уровня выходной мощности вспышки, количества и частоты срабатывания вспышки Режимы вспышки C • Количество срабатываний вспышки – это количество вспышек на один кадр. • Частота срабатывания вспышки – это количество вспышек за одну секунду. • Количество

Съемка в режиме многократной вспышки • Уровень выходной мощности вспышки можно изменить при помощи кнопки функции 2. • Для уровня выходной мощности вспышки можно установить значение от M1/8 до M1/128. Нажмите кнопку функции 3, чтобы выделить количество срабатываний вспышки, поверните диск выбора,

Режим многократной вспышки ЖКИ фотокамеры ЖКИ фотокамеры Режимы вспышки C Рассчитайте число f диафрагмы в соответствии с расстоянием от вспышки до объекта и ведущим числом, и соответственно установите диафрагму фотокамеры. • Для определения числа f см. раздел «Ведущее число, диафрагма и расстояние

t Проверка работы вспышки перед началом съемки Перед началом съемки выполните пробное срабатывание Speedlight в тех же условиях и с такими же настройками Speedlight и фотокамеры. v Коррекция экспозиции в режиме многократной вспышки • При съемке в режиме многократной вспышки может возникать

D Фотосъемка с использованием нескольких беспроводных вспышек Настройка SB-910 для фотосъемки с использованием нескольких беспроводных вспышек Фотосъемка с использованием нескольких беспроводных вспышек D При использовании SB-910 доступно улучшенное беспроводное управление и фотосъемка с

Улучшенное беспроводное управление Ведомые вспышки (Группа С) Ведомые вспышки (Группа В) Ведомые вспышки (Группа А) Ведущая вспышка установлена на фотокамере Ведущая вспышка подает сигнал ведомым вспышкам для выполнения тестирующих предварительных вспышек. Фотокамера измеряет отображенный свет.

Настройка SB-910 для фотосъемки с использованием нескольких беспроводных вспышек Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 Фотосъемка с использованием нескольких беспроводных вспышек D Ведомые вспышки Ведущая вспышка установлена на фотокамере Ведомые вспышки могут

Функции SB-910 при фотосъемке с использованием нескольких беспроводных вспышек При использовании в ведущем режиме Режим вспышки Фотосъемка со вспышкой с улучшенным беспроводным управлением Фотосъемка с многократной вспышкой Коррекция вспышки автоматической диафрагмой*1 • Автоматическая вспышка без

Функции SB-910 при фотосъемке с использованием нескольких беспроводных вспышек v Примечания относительно отмены функции вспышки ведущей вспышки Если функция вспышки отменена на ведущей вспышке и срабатывают только ведомые вспышки, ведущая вспышка излучает только ряд слабых световых сигналов для

Настройка ведущей вспышки Установите выключатель питания/переключатель беспроводного режима для нескольких вспышек на [MASTER]. • Поверните переключатель, нажимая и удерживая кнопку разблокировки в центре. Фотосъемка с использованием нескольких беспроводных вспышек D Образец ЖКИ в ведущем режиме

Настройка ведомой вспышки Установите выключатель питания/переключатель беспроводного режима для нескольких вспышек на [REMOTE]. • Поверните переключатель, нажимая и удерживая кнопку разблокировки в центре. Фотосъемка с использованием нескольких беспроводных вспышек D Образец ЖКИ ведомого режима

Улучшенное беспроводное управление Фотосъемка в режиме улучшенного беспроводного управления 1. Настройка ведущей вспышки (режим вспышки, величина коррекции вспышки и канал) [Настройка режима i-TTL и канала 1 (пример)] Нажмите кнопку функции 2, чтобы выделить . Нажмите кнопку функции 3, выберите

Улучшенное беспроводное управление 2. Настройка ведомой вспышки (группы, канала и положения зуммирующей головки) [Настройка группы А и канала 1 (пример)] Нажмите кнопку функции 2, чтобы выделить группу, выберите группу «А» при помощи диска выбора, затем нажмите кнопку [OK]. • Имя группы и номер

Фотосъемка с многократной вспышкой Фотосъемка с многократной вспышкой поддерживается в режиме улучшенного беспроводного управления. • Режим многократной вспышки может быть активирован в собственных настройках. (0B-17) Образец ЖКИ в режиме многократной вспышки Режим многократной вспышки Уровень

Улучшенное беспроводное управление Настройка режима многократной вспышки • Когда SB-910 работает в режиме многократной вспышки, функцию вспышки можно активировать (ON) или выключить (OFF). Других опций в режиме многократной вспышки нет. • Ведущая и ведомая вспышки работают с одинаковым уровнем

Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 особенно эффективна для съемки быстро движущихся объектов. Настройка фотосъемки с использованием нескольких беспроводных вспышек типа SU-4 Установите режим

Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 Режимы вспышки для ведущей вспышки При использовании в ведущем режиме SB-910 может работать в режиме вспышки с автоматической диафрагмой, режиме автоматической вспышки без ТТL, в режиме ручной вспышки с приоритетом расстояния и в

Режимы вспышки для ведомых вспышек При использовании в ведомом режиме SB-910 может работать в режимах AUTO (авто), M (ручной) и OFF (функция вспышки отменена). Для настройки режима вспышки нажмите кнопку [MODE], выберите режим вспышки при помощи диска выбора, а затем нажмите кнопку [OK]. Режим

Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 v Для предотвращения случайного срабатывания ведомых вспышек Не оставляйте ведомые вспышки включенными. Электрические помехи, создаваемые статическим электричеством, или другие электромагнитные волны могут вызвать их случайное

Нажмите кнопку функции 1, чтобы выделить положение зуммирующей головки, выберите положение зуммирующей головки при помощи диска выбора, затем нажмите кнопку [OK]. t Настройка уровня выходной мощности вспышки в режиме М 2. Настройка ведущей вспышки (режим вспышки) [Настройка режима вспышки с

Ведомые вспышки Настройка ведомой вспышки • Функция перехода в режим ожидания SB-910, SB-900, SB-800, SB-700, SB-600 и SB-R200 отключается, если установлен ведомый режим. Убедитесь в наличии достаточного заряда батареи. • Установите более широкий угол положения зуммирующей головки ведомых вспышек

Группа С Менее чем прибл. 10 м Прибл. от 5 м до 7 м В пределах 30˚ Ведущая вспышка Группа В В пределах 30˚ Прибл. от 5 м до 7 м Группа А D–18 D Фотосъемка с использованием нескольких беспроводных вспышек • Как правило, эффективное расстояние съемки между ведущей и ведомыми вспышками составляет не

Ведомые вспышки • Преграды между ведущей и ведомыми вспышками могут препятствовать передаче данных. • Будьте осторожны, чтобы свет от ведомых вспышек не попал в объектив фотокамеры или на сенсор освещения для автоматической вспышки без ТТL ведущей вспышки. • Для устойчивого размещения ведомых

Проверка состояния при фотосъемке с использованием нескольких беспроводных вспышек Индикатор готовности вспышки на SB-910 и звуковое управление можно использовать для проверки выполнения фотосъемки с использованием нескольких беспроводных вспышек во время и после съемки. • Для проверки рабочего

Проверка состояния при фотосъемке с использованием нескольких беспроводных вспышек Ведущая вспышка Ведомая вспышка Индикатор Индикатор готовности вспышки готовности вспышки Гаснет и загорается, когда вспышка готова для срабатывания Быстро мигает в течение прибл. 6 с Фотосъемка с использованием

Функции В этом разделе описаны функции SB-910, поддерживающие фотосъемку со вспышкой и функции фотокамеры. • Подробную информацию о функциях и настройках фотокамеры см. в руководстве пользователя фотокамеры. Включение шаблона освещения вспышкой (0E-2) Функция отраженной вспышки (0E-4) Фотосъемка с

Включение шаблона освещения вспышкой При фотосъемке со вспышкой центр изображения обычно бывает освещен сильнее, а края затемнены. Вспышка SB-910 предоставляет возможность использования трех типов шаблонов освещения вспышкой с различными эффектами ослабевания света по краям. Выберите подходящий

Настройка шаблона освещения вспышкой Нажмите кнопку функции 1, чтобы выделить положение зуммирующей головки. Нажмите кнопку функции 3, чтобы изменить шаблон освещения вспышкой. Стандартный Равномерный Центровзвешенный t Когда установлен рассеивающий колпак Nikon или используется встроенный

Функция отраженной вспышки Фотосъемка с отраженной вспышкой – это техника съемки, в которой используется свет, отраженный от потолка или стены, при использовании наклоненной или повернутой головки вспышки. Она обеспечивает следующие эффекты в сравнении с прямым светом вспышки: • Можно уменьшить

Настройка угла наклона/поворота головки вспышки и выбор отражающей поверхности Белый потолок 1-2m Головка вспышки наклонена вверх на 75˚ и повернута на 180˚. 90º Непрозрачная белая бумага E–5 E Функции • Хорошие результаты можно легко получить, наклоняя головку вспышки вверх и используя в качестве

Функция отраженной вспышки Рассеивающий колпак Nikon • При установке на головку вспышки включенного в комплект рассеивающего колпака Nikon можно добиться более эффективного рассеивания света при съемке с использованием отраженной вспышки, создавая сверхмягкое освещение, практически лишенное теней.

Индикатор положения зуммирующей головки • Если прикреплен рассеивающий колпак Nikon, положение зуммирующей головки устанавливается автоматически в зависимости от области изображения фотокамеры и шаблона освещения вспышкой. Положение зуммирующей головки устанавливается на 12 мм, 14 мм или 17 мм в

Функция отраженной вспышки t Настройка диафрагмы при работе с отраженной вспышкой • При фотосъемке с отраженной вспышкой происходит незначительная потеря света по сравнению с обычной фотосъемкой со вспышкой (когда головка вспышки находится в положении, направленном вперед). Поэтому необходимо

Фотосъемка с близкого расстояния E–9 E Функции Если расстояние от вспышки до объекта съемки меньше, чем 2 м, рекомендуется наклонять ее головку вниз, чтобы гарантировать достаточное освещение нижней части объекта при съемке с близкого расстояния. • При наклоне головки вспышки вниз появляется

Фотосъемка с близкого расстояния Настройка встроенного широкоугольного рассеивателя Осторожно выдвиньте встроенный широкоугольный рассеиватель на всю длину и расположите его над экраном вспышки. Установите отражающую карту в исходное положение внутри головки вспышки. Функции E • Чтобы вернуть

Фотосъемка с близкого расстояния с отраженной вниз вспышкой Настройте режим вспышки SB-910. Установите встроенный широкоугольный рассеиватель. Убедитесь, что индикатор готовности вспышки включен, затем выполните съемку. t Если встроенный широкоугольный рассеиватель поврежден • Когда встроенный

Фотосъемка со вспышкой и цветными фильтрами Вместе с SB-910 поставляются фильтры цветовой коррекции (фильтр под лампы дневного света и фильтр под лампы накаливания) для фотосъемки со вспышкой в условиях освещения лампами накаливания/ вольфрамовыми лампами и лампами дневного света. • Дополнительную

Посмотрите на ЖКИ. • Отображается тип фильтра. • Информация передана с SB-910 на фотокамеру. Фильтр под лампы дневного света Фильтр под лампы накаливания Как установить цветные фильтры SJ-3 (не включены в комплект) Присоедините фильтр к держателю цветных фильтров SZ-2 (дополнительному), как

Фотосъемка со вспышкой и цветными фильтрами Поместите держатель фильтра на головку вспышки логотипом Nikon вверх, как показано на рисунке, и затем вставьте его в щель наверху. • Обязательно вставьте фильтр в держатель фильтров перед размещением держателя фильтров на головке вспышки. Посмотрите на

v Примечания к использованию цветных фильтров SJ-3 • Эти фильтры являются расходным материалом. Замените их, если их качество ухудшилось или выцвел цвет. • Тепло, излучаемое головкой вспышки, может деформировать цветные фильтры. Однако это не влияет на их производительность. • Царапины на фильтрах

Фотосъемка со вспышкой и цветными фильтрами ■ Значение баланса белого зависит от типа используемой фотокамеры Фотокамера D3X, D3S, D3*1, D700, D300S, D300*2, D90, Фильтр D7000, D5100, D5000, D3100, D3000 Авто, вспышка Не рекомендуется Не рекомендуется SZ-2TN Авто, вспышка*3 Лампа накаливания Лампа

Функции поддержки фотосъемки со вспышкой Коррекция вспышки Коррекцию экспозиции для объекта, освещаемого вспышкой, можно настроить без влияния на экспозицию фона, изменив уровень выходной мощности вспышки SB-910. • Может быть необходима положительная коррекция, чтобы сделать главный объект съемки

Функции поддержки фотосъемки со вспышкой Функция автокоррекции угла вспышки при зуммировании SB-910 автоматически настраивает положение зуммирующей головки в соответствии с фокусным расстоянием объектива. • Положение зуммирующей головки автоматически настраивается в зависимости от настроек.

■ Функция автокоррекции угла вспышки при зуммировании отменена Функцию автокоррекции угла вспышки при зуммировании можно отменить в собственных настройках. (0B-18) • При отмене функции автокоррекции угла вспышки при зуммировании на ЖКИ отобразится символ « » над индикатором « ». • Положение

Функции поддержки фотосъемки со вспышкой ■ Вспомогательная подсветка АФ или отмена функции вспышки Вспомогательная подсветка АФ может быть активирована или отменена в собственных настройках. Функция вспышки также может быть отменена в собственных настройках при включенной вспомогательной подсветке

Настройка чувствительности ISO вручную Чувствительность ISO может быть настроена вручную в собственных настройках. (0B-19) • Чувствительность ISO можно настроить в диапазоне от 3 до 8000. Обратите внимание, что настройка чувствительности ISO на фотокамере имеет приоритет. Пробное срабатывание При

Функции поддержки фотосъемки со вспышкой ■ Фотосъемка с использованием нескольких беспроводных вспышек типа SU-4 (0D-12) • Если нажать кнопку предварительного просмотра глубины резкости фотокамеры, только ведущая вспышка срабатывает в качестве моделирующей подсветки. • Ведомые вспышки также

Защита от перегрева SB-910 оснащена функцией защиты экрана и корпуса вспышки от повреждения вследствие перегрева. Эта функция не предотвращает нагревание головки вспышки. Не позволяйте SB-910 перегреваться в режиме непрерывной вспышки. • Если температура экрана и корпуса вспышки продолжает

Функции для установки на фотокамере Следующие функции доступны для установки на фотокамерах, имеющих соответствующее оборудование. Установите эти функции на фотокамере. Данные функции нельзя установить непосредственно на самой вспышке SB-910. • Подробную информацию о функциях и настройках

Блокировка мощности вспышки (FV-блокировка) В SB-910 предусмотрена функция блокировки выходной мощности вспышки, с помощью которой можно зафиксировать экспозицию вспышки. Это позволяет поддерживать постоянное значение подсветки объекта даже при изменении компоновки кадра. • Экспозиция вспышки

Функции для установки на фотокамере Синхронизация по задней шторке При стандартной фотосъемке со вспышкой быстро движущихся объектов с использованием длинной выдержки ночью могут получиться искаженные снимки, на которых объект, освещенный вспышкой, отображается позади или в размытой движением части

Для использования с CLS-несовместимыми зеркальными фотокамерами Использование SB-910 с CLS-несовместимыми зеркальными фотокамерами поддерживается, хотя некоторые функции могут быть недоступны. • Доступность функций вспышки SB-910 зависит от используемой фотокамеры. • См. также руководство

Для использования с фотокамерами COOLPIX G Для использования с фотокамерами COOLPIX G Использование SB-910 с перечисленными ниже фотокамерами COOLPIX допускается, хотя некоторые функции будут недоступны. CLS-совместимые фотокамеры COOLPIX (P7100, P7000, P6000) i-TTL-совместимые фотокамеры COOLPIX

• Фотосъемка с использованием нескольких беспроводных вспышек возможна, если SB-910, SB-900, SB-800, SB-700 или блок беспроводного дистанционного управления вспышками SU-800 установлены на башмаке для принадлежностей фотокамеры COOLPIX в качестве ведущей вспышки или блока управления, а вспышки,

H Советы по уходу за Speedlight и справочная информация Советы по уходу за Speedlight и справочная информация В этом разделе приведены сведения по поиску и устранению неисправностей, советы по уходу за Speedlight, технические характеристики и дополнительные принадлежности. Поиск и устранение

Ведомая вспышка не срабатывает. Вспышка SB-910 не срабатывает правильно. Нестандартное отображение Причина Решение Слишком большое расстояние между ведущей вспышкой и ведомыми вспышками или между ними находится преграда. Переустановите ведущую вспышку и ведомые вспышки. Свет от ведущей вспышки не

Поиск и устранение неисправностей Решение 0 Вследствие неполадок питания недоступны все функции, кроме выключателя питания. Выключите фотокамеру, извлеките батареи и обратитесь к продавцу или представителю сервисного центра компании Nikon. — Индикатор готовности вспышки мигает после срабатывания

Ведущее число (GN) указывает количество света, излучаемого вспышкой. При увеличении ведущего числа увеличивается выходная мощность вспышки и дальность распространения света. Существует соотношение, которое можно выразить уравнением: ведущее число (м; для ISO 100) = расстоянию от вспышки до объекта

Советы по уходу за Speedlight Советы по уходу за Speedlight и справочная информация » H Никогда не используйте растворители, бензин или другие активные вещества для чистки Speedlight, это ВНИМАНИЕ! может повредить Speedlight или привести к ее возгоранию. Использование этих веществ также может

• Резкое изменение температуры может привести к образованию конденсации внутри вспышки SB-910. При воздействии неожиданных и резких изменений температуры на SB-910 необходимо поместить ее в герметичную емкость, например пластиковый пакет. Оставьте вспышку SB-910 внутри герметичной емкости на

Советы по уходу за Speedlight и справочная информация Примечания к батареям H • Вследствие потребления большого количества энергии вспышкой батареи могут неправильно работать, когда срок их службы подходит к концу или достигнуто предельное число количества циклов зарядки/разрядки, указанное

Сведения о ЖКИ • Вследствие характеристик направленности ЖКИ чтение отображаемого на нем текста затруднительно при просмотре сверху. Однако отображаемый текст хорошо читается под более низким углом. • ЖКИ темнеет под воздействием высоких температур (прибл. 60 °C), и возвращается к нормальному

Советы по уходу за Speedlight и справочная информация Обновление прошивки H Последнюю прошивку Nikon можно загрузить с веб-сайта компании Nikon. Обновление прошивки выполняется при помощи фотокамеры, поддерживающей обновления прошивки SB-910. • Для пользователей в США: http://www.nikonusa.com/ •

Дополнительные принадлежности Аналогична предоставляемой со вспышкой SB-910. ■ Набор цветных фильтров SJ-3 В набор входят 20 фильтров 8 цветов. Для их установки используется держатель цветных фильтров SZ-2, который можно приобрести отдельно. · FL-G1 (фильтр под лампы дневного света) · FL-G2 (фильтр

Дополнительные принадлежности Советы по уходу за Speedlight и справочная информация Внешний источник питания Использование дополнительного внешнего источника питания обеспечивает бесперебойное электропитание, увеличивает число вспышек и сокращает время перезарядки. Мощный батарейный блок Nikon SD-9

Технические характеристики Батареи Щелочные (1,5 В) LR6 (AA) × 4 Литиеаые (1,5 В) FR6 (AA) × 4 Никель- металлгидридные аккумуляторные Мощный батарейный блок (eneloop) (1,2 В) HR6 (AA) × 4 Nikon SD-9*2 Щелочные (1,5 В) LR6 (AA) × 8 Литиеаые (1,5 В) FR6 (AA) × 8 Никель- металлгидридные аккумуляторные

Технические характеристики Советы по уходу за Speedlight и справочная информация Электронная конструкция H Автоматический биполярный транзистор с изолированным затвором (IGBT) и последовательная схема Ведущее число (при положении зуммирующей головки в 35 мм, формат 34 (ISO 100, м), 48 (ISO 200, м)

Головка вспышки наклоняется под углом от 7° до 90° с шагами в −7°, 0°, 45°, 60°, 75°, 90° Головка вспышки поворачивается по горизонтали на 180° влево и вправо с шагами в 0°, 30°, 60°, 75°, 90°, 120°, 150°, 180° Включение/выключение питания Поворачивайте выключатель питания/переключатель

Советы по уходу за Speedlight и справочная информация Технические характеристики H Коррекция вспышки От –3,0 ЭЧ до +3,0 ЭЧ с шагом в 1/3 ступени ЭЧ в режиме i-TTL, режиме вспышки с автоматической диафрагмой, режиме автоматической вспышки без TTL или в режиме ручной вспышки с приоритетом расстояния

■ В формате FX, при стандартном шаблоне освещения вспышкой Положение зуммирующей головки (мм) 4 2,8 2 1,4 8 5,6 4 2,8 2 1,4 11 8 5,6 4 2,8 2 1,2 — 1,5 — 1,6 — 2 — 2,1 — 2,2 — 2,4 — 2,7 — 3,1 — 3,6 — 3,9 — 4,1 — 4,4 — 4,5 — 4,6 — 4,6 — 4,7 18 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 1,4 0,9 —

Технические характеристики Советы по уходу за Speedlight и справочная информация Угол покрытия (в формате FX) H Положение зуммирующей головки установлено Угол покрытия (в формате DX) Горизонтальный Положение зуммирующей головки установлено Вертикальный Горизонтальный (BA/WP)*1 Угол покрытия (°)

ISO 100; м Формат FX формат DX Положение зуммирующей головки (мм) Стандартное освещение Равномерное освещение Центровзвешенное освещение Стандартное освещение Равномерное освещение Центровзвешенное освещение 8 (BA+WP) – – – – – 13 8 (BA) – – – – – 16 8 (WP) – – – – – 17 10 (BA+WP) – – – 13 – – 10

Технические характеристики Таблица ведущих чисел (в формате FX) Советы по уходу за Speedlight и справочная информация ■ Стандартный шаблон освещения вспышкой, чувствительность ISO 100; м H Уровень выходной мощности вспышки Положение зуммирующей головки (мм) 14 WP +BA BA 17 WP 18 20 24 28 35 50 70

■ Стандартный шаблон освещения вспышкой, чувствительность ISO 100; м (в формате FX) Положение зуммирующей головки (мм) Уровень выходной мощности вспышки WP +BA BA WP 1/1 4,7 5,8 1/2 3,3 4,1 1/4 2,3 1/8 14 17 18 20 24 28 35 50 70 85 105 120 135 180 200 6,2 8,1 4,3 5,7 8,5 8,8 10 11,1 12,6 14,8 16,3

Технические характеристики Советы по уходу за Speedlight и справочная информация Минимальное количество вспышек/время перезарядки для каждого типа батарей Батареи Мин. время перезарядки (прибл.)* Мин. число вспышек* и время перезарядки* Щелочная (1,5 В) LR6 (AA) 4,0 c 110/4,0 – 30 c Литиевая (1,5

Алфавитный индекс A AF-ILL ONLY (ТОЛЬКО AF-ILL) …………………………E-20 C CLS ………………………………………………………………………………. A-6 CLS-несовместимая зеркальная фотокамера ………………………………………………………..F-1

Алфавитный индекс Советы по уходу за Speedlight и справочная информация З Замена батарей ………………………………………………………B-7 Защита от перегрева…………………………………………E-23 Звуковое управление ………………………………………D-20 И

С Сбалансированная заполняющая вспышка i-TTL …………………………………………………… C-1 Сенсор освещения для автоматической вспышки без TTL … C-5, C-8 Символы …………………………………………………………………….B-5 Синхронизация по задней

Запрещена перепечатка и воспроизведение данного руководства и его частей (за исключением цитирования в критических статьях и обзорах) без письменного разрешения NIKON CORPORATION. AMA14356 Отпечатано в Европе TT1K02(1D) 8MSA451D-02
