Инструкция по GSM сигнализации для дома

Security alarm system — это современная система безопасности, способная защитить ваше имущество от многих неблагоприятных ситуаций, таких как ограбление, пожар, утечка газа. Система идеально подходит для охраны дач, загородных домов, квартир, магазинов.

Принцип работы системы простой. Если срабатывает один из датчиков (пожарный, датчик движения и т.д.), то сразу включается мощная тревожная сирена, система начинает дозвон по заранее запрограммированным номерам телефонов и оповещает о происшествии. Так же можно настроить смс уведомление.

Security alarm system Инструкция (Скачать в PDF)

1. Введение

2. Функции

3. Технические параметры

4. Установка

5. Основные параметры

6. Добавление / удаление дополнительных датчиков и брелоков

7. Программирование основного блока через телефон

8. Инструкция по управлению

9. Техническое обслуживание

10. Состав комплекта

1.Введение

Беспроводная GSM охранная система это новая разработка на базе беспроводных технологий и GSM систем связи. Имеет некоторые новые функции: голосовое сопровождение действий с сигнализацией, встроенный динамик и микрофон для двухсторонней аудио связи. Оповещения при тревоге производят путем дозвона и отправки SMS.

Эта сигнализация отличается стабильной работой, надежностью. Может использоваться на различных объектах, таких как: квартиры, дачи, гаражи, офисы и прочее.

2.Функции

■ 4 проводных и 6 беспроводных зон защиты;

■ Можно запрограммировать и сохранить до 6 телефонных номеров для дозвона и 3 номера телефона для SMS сообщений;

■ Встроенный динамик и микрофон, для прослушивания помещения и передачи голоса на объект через динамик;

■ Дистанционное программирование и управление через мобильный телефон;

■ Возможность дистанционного управления и программирования через SMS команды;

■ SMS сообщения, отправляемые при тревоге могут быть изменены пользователем;

■ 3 группы времени постановки / снятия с охраны;

■ Управляемое реле;

■ Возможность подключения беспроводной сирены (опция)

■ Возможность записать 10-секундное сообщения, которое будет воспроизводится после голосового оповещения о тревоге;

■ Беспроводные брелоки управления для постановки, снятия с охраны, частичной постановке на охрану, имеют функцию тревожной кнопки;

■ Имеет возможность запрограммировать датчики постоянного контроля (пожарный датчик, датчики утечки газа и воды);

■ Встроенный аккумулятор обеспечит питание сигнализации около 7 часов после выключения питания.

3.Технические параметры

Картинка с сайта: systemgsm.ru

4. Установка

■ Установка беспроводного датчика открытия для двери/окна

Беспроводной датчик автоматически подключается к контрольной панели, если он находится на расстоянии, удовлетворяющему радиусу действия (100 метров открытого пространства). Магнитный датчик («А») посылает тревожный сигнал на центральный блок сигнализации, если ответная часть датчика (магнит «Б») удалится от него более чем на 1,5-3 см. Внимательно проверьте расстояние, на котором срабатывает датчик, и прикрепите его («А») к дверному косяку, а ответную часть («Б») к двери.

Пример крепления датчика:

■ Установка беспроводного датчика движения

Беспроводной датчик движения автоматически подключается к контрольной панели после включения собственного питания (переключатель On/Off на корпусе датчика). Датчик основан на принципе инфракрасных лучей, которые излучают все объекты. Если в помещение зайдет человек, температура тела которого больше, чем температура окружающей среды, то датчик сработает и пошлет сигнал на контрольную панель. Не направляйте датчик на нагревательные приборы.

Радиус действия и форма луча показаны на рисунках:

Картинка с сайта: systemgsm.ru

■ Установка центрального блока

Установите центральный блок в месте, недоступном взломщику, но так, чтобы устройством возможно было оперировать в случае надобности. Недалеко от устройства должен быть источник электропитания 220В (или стабилизированный 12В). Подключите GSM антенну, проводную штатную сирену, затем включите основное и резервное питание (выключатель в положение ON).

■ Установка Sim-карты

Шаг 1: Откройте крышу гнезда где установлена SIM-карта

Шаг 2: Аккуратно установите в слот SIM –карту, зафиксируйте ее

Внимание! На сим карте должен быть отключен пин код, должен быть положительный баланс, и не должно быть номеров в записной книжке.

Картинка с сайта: systemgsm.ru

Обозначения:

1.Разъем питания

2.Разъем для подключения сирены

3.Выход 12В

4.NO С выход реле

5.Свободный разъем

6.Земля

7.Клеммы для подключения проводных датчиков

8.Крышка гнезда для SIM-карты

9.Кнопка управления

10.Переключатель резервного питания

11.Антенный разъем

5. Основные параметры

■ Значение индикаторов основного блока и звуковых сигналов

Картинка с сайта: systemgsm.ru

■ При включении питания в первый раз

Установить SIM-карты в основной блок, подключить проводные шлейфы с датчиками и установить GSM антенну. Затем подключить адаптер питания. В этот момент все индикаторы зон загорятся друг за другом, после этого идет регистрация в GSM сети, индикатор питания быстро мигает, после регистрации в сети индикатор питания мигает медленно (раз в 3 сек.), система снята с охраны. Сдвиньте переключатель резервного питания на [ON]

■ Сброс к заводским настройкам

Отключите резервный аккумулятор (переключатель резервного питания на [OFF]) и сетевой адаптер питания, нажмите и удерживайте кнопку [SET] в верхней части устройства, затем подключите сетевой адаптер. Индикатор зоны 1 загорится, прозвучит длинный звуковой сигнал, через 3 секунды отпустите кнопку [SET]. Все настройки будут удалены, восстановятся заводские настройки.

■ Режим программирования

Система должна быть снята с охраны, нажмите клавишу [SET], через 3 секунды основной блок издает длинный звуковой сигнал, индикатор [ARM] будет мигать, основной блок в состоянии программирования. Основной блок будет в режиме программирования пока [ARM] индикатор мигает, вы можете программировать различные настройки. Если в течении 30 сек не производилось никаких действий, то основной блок автоматически выйдет из режима программирования.

■ Выход из режима программирования

После того, как настройка закончена, индикаторы зон не горят, мигает только индикатор [ARM], нажмите и удерживайте кнопку [SET] в течении 3 секунд. После этого прозвучит звуковой сигнал и индикатор [ARM] погаснет, основной блок выйдет из режима программирования

6. Добавление / удаление дополнительных датчиков и брелоков

■ Добавление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования, после этого нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, что указывает, что основной блок готов к программирования беспроводных брелоков управления. Возьмите беспроводной брелок, который необходимо добавить в систему и нажмите любую клавишу на нем, после чего основной блок примет сигнал от брелока и запомнит его, прозвучит голосовое сообщение «Coding completed», это означает, что программирование прошло успешно, все индикаторы зон погаснут. Основной блок может запомнить не более 8 беспроводных брелоков. Для продолжения программирования брелоков повторите весь процесс сначала.

■ Удаление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования и нажмите кнопку [SET] еще раз, основной блок издает звуковой сигнал, все индикаторы зон загорятся, после чего нажмите и удерживайте кнопку [SET] в течение 3 секунд, прозвучит голосовое сообщение » Delete completed «, все индикаторы зон погаснут. Удаление беспроводных брелоков прошло успешно. Внимание: будут удаленны все запрограммированные беспроводные брелоки.

■ Добавление беспроводных датчиков

По умолчанию датчик открытия двери запрограммирован на беспроводную зону 1, а датчик движения на зону 2. Кроме этих двух датчиков можно подключить к системе еще датчики. Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, нажимайте кнопку [SET] для выбора зоны программирования, при каждом нажатии загорающийся индикатор зоны будет показывать какую зону вы выбрали. Возьмите беспроводной датчик, который необходимо запрограммировать, сделайте его сработку, после того, как основной блок получит сигнал с датчика и запомнит его, прозвучит голосовое сообщение «Coding completed» это означает что датчик успешно запрограммирован в выбранную зону. Для программирования других датчиков повторите всю процедуру с начала.

■ Удаление беспроводных датчиков

Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] 2 раза, выберете зону в которой хотите удалить датчики, индикатор этой зоны должен гореть, затем нажмите и удерживайте кнопку [SET] в течении 3 секунд, прозвучит голосовое сообщение «Delete completed». Беспроводные датчики выбранной зоны будут удалены.

7.Программирование основного блока через телефон

Все команды для основного блока производятся на номер установленной SIM-карты. Возможно удаленное программирование при звонке на SIM-карту основного блока либо через SMS, отправленные на номер SIM-карты основного блока.

Система должна быть зарегистрирована в GSM сети и снята с охраны. 1. При программировании при звонке, наберите с мобильного телефона номер SIM-карты установленной в устройство, основной блок автоматически ответит и прозвучит голосовое сообщение «Введите пароль», введите пароль программирования (заводская установка: 8888). После этого основной блок выдаст длинный звуковой сигнал, и индикатор [ARM] будет мигать, указывая, что основной блок находится в режиме удаленного программирования.

Картинка с сайта: systemgsm.ru

Картинка с сайта: systemgsm.ru

■ Изменение пароля

Система должна быть снята с охраны, ввести адрес кода [30] или [31] на клавишах телефона, затем введите 4-значный новый пароль, и нажмите клавишу [#] для подтверждения. Основной блок издает длинный звуковой сигнал, подтверждая что операция выполнена успешно.

Пароль пользователя: [30] – [ХХХХ] — [#]

Пароль программирования: [31] – [ХХХХ] — [#]» ХХХХ » – это новый пароль

Например: нужно изменить заводской пароль программирования (8888) на новый пароль: 0000.

Команда будет следующая:

[31] – [0000] — [#]SMS-команда: 8888310000#

Пароль пользователя (по умолчанию: 1234), позволяет выполнить только операции постановки на охрану, снятие с охраны, прослушивания помещения и передачи голоса на основной блок через динамик.Пароль программирования (заводская установка: 8888), позволяет выполнить настройки программирования номеров для дозвона и отправки SMS, выполнить настройки зон охраны.

Внимание: пароль пользователя и пароль программирования не должны совпадать!

■ Установка / удаление номеров телефонов для дозвона

При тревожном событии основной блок начитает обзвон всех запрограммированных номеров, всего их может быть 6. После успешного дозвона на номер, поднятии трубки пользователем, прозвучит голосовое сообщение о самом тревожном событии.В состоянии удаленного программирования, введите адрес кода [51] ~ [56], введите номер телефона и нажмите [#] для подтверждения. [51] ~ [56] представляют собой коды, соответствующие каждому запрограммированному номеру телефона

Картинка с сайта: systemgsm.ru

ХХХХХХХХХХ — это номер телефона.

Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:[51] — [12345678912] — [#]SMS-команда: 88885112345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду:[51] — [#]SMS-команда: 888851#

■ Установка / удаление номеров телефонов для отправки SMS

При тревожном событии основной блок начитает отправляет SMS сообщения на все запрограммированные номера телефонов, всего их может быть 3.

В состоянии удаленного программирования, введите адрес кода [57] ~ [59], введите номер телефона, а затем нажмите [#] для подтверждения. [57] ~ [59] представляют собой коды для каждого номера для отправки SMS сообщений,

Картинка с сайта: systemgsm.ru

ХХХХХХХХХХХ — это номер телефона.

Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:

[57] — [12345678912] — [#]

SMS-команда: 88885712345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду

[57] — [#]

SMS-команда: 888857#

■ Программирование зон охраны

В состоянии удаленного программирования, введите адрес кода [60], введите номер охранной зоны[1-6], затем выберете тип охранной зоны [1-3], выберете расположение охранной зоны [1 -6], выберете вариант действия сирены при тревоге [0/1], после чего нажмите [#] для подтверждения.

[60] — [A] — [B] — [C] — [D] — [#]

Обозначения:

[A] – номер охранной зоны;[1-6] соответствует номеру охранной зоны,с 1 по 6 зоны

[B] — означает тип охранной зоны;

1 — соответствует режиму системы (на охране/снято с охраны)

2 — 40 секунд задержки

3 – зона постоянного контроля

[C] — расположение охранной зоны;

1 — тревожная кнопка

2 – пожарный датчик

3 — датчик утечки газа

4 – датчик открытия двери

5 – датчик на движение в холле

6 – датчик открытия окна

7 – датчик тревоги на балконе

8 – датчик охраны периметра.

[D] – сигнал сирены

0 – выключить звук сирены при тревоге

1 — включить звук сирены при тревоге

Например: нужно обозначить, что зона 4 – это пожарный датчик и нужно оповещение сиреной при его сработке.Команда будет следующая:

[60] — [4] — [3] — [2] — [1] — [#]

SMS-команда: 8888604321#

■ Программирование зон частичной охраны

В состоянии программирования, нажмите адрес кода [61], введите соответствующий номер охранной зоны [1-6] и выберите [0/1], нажмите [#] для подтверждения.

[61] — [A] — [B] — [#]

Обозначения:

[A] – номер охранной зоны;

[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны

[B] — означает режим частичной охраны;

0 – датчик в режиме частичной охраны не вызывает тревогу

1 – датчик в режиме частичной охраны вызывает тревогу

Например: нужно установить, чтоб зона 1 поддерживала режим частичной охраны, т. е. при постановке на частичную охрану датчик зоны 1 будет вызывать тревогу, а остальные датчики будут в режиме ожидания. Это может быть датчик открытия двери, в то время как датчики на движение внутри помещения будут отключены. Команда будет следующая:

[61] — [1] — [1] — [#]

SMS-команда: 88886111#

Заводские настройки зон:

Картинка с сайта: systemgsm.ru

■ Подтверждение сиреной постановки / снятия с охраны

В состоянии удаленного программирования, введите адрес кода [75], выберите режим работы сирены при постанове / снятии с охраны, затем нажмите [#], чтобы подтвердить

[75] — [А] — [#]

где [А] режим работы сирены

1 – сирена будет подтверждать постановку / снятие с охраны звуковым сигналом

0 — сирена не будет подтверждать постановку / снятие с охраны звуковым сигналомЗаводская установка: 0

Например: нужно запрограммировать, чтоб сирена подтверждала звуковым сигналом действия постановки / снятия с охраны. Команда будет следующая:

[75] — [1] — [#]

SMS-команда: 8888751#

■ Установка времени

Для установки через клавиатуру телефона: введите код [32], а затем введите две цифры [AA] значение часа (24-часовой системе), две цифры [BB] значение минут, после чего нажмите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[32] — [АА] — [BB] — [#]

Например: установить время 15:35.Команда будет следующая:

[32] — [15] — [35] — [#]

SMS-команда: 8888321535#

■ Установки работы по расписанию

Расписание автоматической постановки на охрану

При программировании через клавиатуру телефона: наберите код [33-35], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически встала на охрану, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]XX – есть возможно выбора 3 разных времени, код 33, 34, 35 для постановки системы на охрану.[АА] — час времени постановки системы на охрану[BB] — — минуты времени постановки системы на охрану

Например: нужно установить время автоматической постановки системы на охрану 22:45. Команда будет следующая:

[33] — [22] — [45] — [#]

SMS-команда: 8888332245#

Расписание снятия с охраны автоматически

При программировании через клавиатуру телефона: наберите код [36-38], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически снялась с охраны, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]XX – есть возможно выбора 3 разных времени, код 36, 37, 38 для cнятия системы с охраны.[АА] — час времени снятия системы с охраны[BB] — — минуты времени снятия системы с охраны

Например: нужно установить время автоматического снятия системы с охраны в 7:55. Команда будет следующая:

[36] — [07] — [55] — [#]

SMS-команда: 8888360755#

Включение функции автоматической постановки / снятия на охрану

При программировании через клавиатуру телефона: наберите код [39], затем введите число, указывающее на работу системы [1/0], затем введите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[39] — [0/1] — [#]

Обозначения:

0 – функция расписание автоматической постановки / снятия с охраны выключена

1 – функция расписание автоматической постановки / снятия с охраны включена

Например: нужно установить чтоб система автоматически снимала и ставила на охрану согласно ранее установленным настройкам. Команда будет следующая:

[39] — [1] — [#]

SMS-команда: 8888391#

Установка расписания для включения управляемого реле

При программировании через клавиатуру телефона: наберите код [45], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически включила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[45] — [АА] — [BB] — [#]

Обозначения:

45 – код для включения управляемого реле

[АА] — час времени включения реле

[ВВ] — минуты времени включения реле

Установка расписания для выключения управляемых реле

При программировании через клавиатуру телефона: наберите код [47], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически выключила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[46] — [АА] — [BB] — [#]

Обозначения:

46 — код

для выключения управляемого реле

[АА] — час времени выключения реле

[ВВ] — минуты времени выключения реле

8. Инструкция по управлению

■ Постановка на охрану

При постановке на охрану убедитесь что все датчики работают, все люди вышли из зоны действия сигнализации. При полной постановке на охрану и при сработке какого-либо датчика будет звучать сирена, и система будет осуществлять дозвон и отправку SMS. Для постановки на полную охрану на беспроводном брелоке управления нажмите на кнопку с закрытым замком, либо отправьте SMS-команду 12341#

■ Частичная постановка системы на охрану

Это необходимо для обеспечения безопасности тех кто находится внутри помещения. После предварительного правильного программирования датчиков при постановке на частичную охрану, часть датчиков будет в режиме охраны, а часть будет находиться в состоянии ожидания. Для установки режима частичной охраны на беспроводном брелоке нажмите кнопку с 2-ми треугольниками. Индикатор [ARM] на основном блоке будет медленно моргать.

■ Снятие с охраны

При снятии системы с охраны, датчики переходят в режим ожидания и не вызывают тревогу, за исключение датчиков постоянного контроля, таких как пожарные датчики, датчики утечки воды и газа. Для снятия системы с охраны нажмите на беспроводном брелоке управления кнопку с открытым замком, либо отправьте SMS-команду 12342#. Индикатор [ARM] на основном блоке погаснет.

■ Функция тревожной кнопки

На беспроводном брелоке управления нажмите кнопку с колокольчиком. После чего системы перейдет в режим тревоги и начнет дозвон и отправку SMS.

■ Действия пользователя при получении звонка от сигнализации

При тревожной ситуации система автоматически набирает номера запрограммированные в памяти основного блока по порядку. После того как пользователь снимет трубку, он услышит голосовое сообщение о тревоге. После чего пользователь со своего телефона не кладя трубку может отдавать команды системе, нажимая на соответствующие клавиши:

Кнопка [1]: основной блок прекращает тревогу и снова переходит в режим охраны, дозвон больше не осуществляется.

Кнопка [2]: основной блок прекращает тревогу и переходит в режим снято с охраны, дозвон больше не осуществляется.

Кнопка [3]: основной блок прекращает тревогу, включатся режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3] прослушивание продлится еще на 30 секунд.

Кнопка [4]: основной блок останавливает тревогу, включается режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще на 30 секунд.

Кнопка [5]: Включить управляемое реле

Кнопка [6]: Выключить управляемое реле

Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.

SMS-команды: 1234[1-9]#

После получения сигнала по телефону и если пользователь просто прослушал голосовое сообщение и положил трубку без каких-либо команд управления, основной блок будет продолжать набирать следующие номера, пока кто-то не ответит и не даст команду блоку. Если нет ответа, набор номеров телефонов производится 3 раза, после чего система прекращает какие-ибо действия и ждет команды.

■ Удаленное управление сигнализацией с помощью звонка

Наберите номер SIM каты установленной в основном блоке сигнализации, после одного гудка, вы можете услышать голосовое сообщение «Пожалуйста, введите пароль», введите пароль пользователя нажимая на соответствующие клавиши (по умолчанию пароль пользователя:1234 ). Если пароль правильный, то вы услышите голосовые подсказки системы.

Команды управления:

Кнопка [1] поставить на охрану, после успешной передачи команды вы услышите голосовое сообщение «Система на охране».

Кнопка [2] снять с охраны, после успешной передачи команды вы услышите голосовое сообщение «Система снята с охраны».

Кнопка [3] включить режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3], прослушивание продлится еще на 30 секунд.

Кнопка [4] включить режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится ещена 30 секунд.

Кнопка [5]: Включить управляемое реле

Кнопка [6]: Выключить управляемое релеКнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.

SMS-команды: 1234[1-9]#

9. Техническое обслуживание

Несмотря на то что, сигнализация используется каждый день, периодическое техническое обслуживание и тестирование должны проводится, что бы система работала стабильно и надежно. Обычно должно проводиться тщательное тестирование основного блока сигнализации каждые три месяца. Датчики проверять так же раз в 3 месяца.

Проверка основного блока:

1. Проверьте, нормально ли осуществляется постановка / снятие с охраны.

2. Проверьте, нормально ли система набирает телефонные номера.

3. Проверьте, нормально ли принимаются сигналы от датчиков

4. Проверьте работу резервного аккумулятора.

Проверка датчиков:

1. Включите датчик проверьте может ли он передавать сигнал на блок.

2 Проверьте батареи во всех датчиках и надежно ли они установлены.

Картинка с сайта: newqos.com

Что это такое? Комплект Alarm умеет следующее:

1. Реагировать на сигналы от датчиков движения, разбития, открытия и т.д. путем отправки SMS сообщений и дозвона на указанные номера
2. Имеет возможность подключения 4 проводных и 6 беспроводных зон защиты (по факту это значит что туда можно навешать сколько угодно датчиков и разбить их на зоны. На деле — не надо перегружать китайское чудо, почему — объясню ниже)
3. Позволяет забить себе в память до 6 телефонных номеров, на которые будет осуществляться дозвон и уходить SMS
4. Есть динамик и микрофон (можно вести диалог с нарушителем, при условии что он станет с вами говорить)
5. Управление и программирование можно осуществлять дистанционно (позвонили на номер сим-карты, которую вставили в контроллер, ввели пароль либо пользователя для каких-то действий, либо пароль админа для программирования)
6. 3 группы времени постановки на охрану
7. Можно записать 10 сообщение для тревоги
8. Беспроводные брелоки для снятия/поставки на охрану
9. Встроенный аккумулятор до 7 часов работы

В чем преимущества данного комплекта? Во-первых — стоимость, на текущий момент комплект, включающий в себя сам контроллер, два брелока, антенну, сирену и два беспроводных датчика и блок питания, стоит около 5000 рублей плюс минус. За такую цену данный комплект — просто находка. Еще одно немаловажное преимущество — простота развертывания. Как писал выше — большим плюсом является звук сирены, он настолько бесит и раздражает, что даже если злоумышленник и продолжит свое черное дело, то по итогу ему придется полежать в клинике Стравинского как минимум. И это несомненно плюс. Из минусов — при отключении света более чем на 7 часов настройки сбрасываются, ну и должен сказать о том, что сама настройка попортит вам немало крови. Почему, потому что для ОДИНАКОВЫХ комплектов — РАЗНЫЕ ИНСТРУКЦИИ. Методом проб и ошибок была выяснена наиболее распространенная инструкция, которая подходит ко многим контроллерам данной линейки. Поэтому ни в коем случае не стоит терять инструкцию, которая прилагается к комплекту.

Ходят упорные слухи что такие системы периодически глючат. Этот факт я не исключаю, но должен заметить что по большей части глюки относятся не к самому контроллеру, а к датчикам (неправильно смонтированным). Но нельзя исключать и программные сбои.

Охранная система GSM оповещения — инструкция пользователя

• 4 проводных и 6 беспроводных зон;
• Позволяет настраивать и сохранять 6 телефонов (голос) и 3 (сообщения);
• Удаленный двунаправленный интерком;
• Удаленное управление/программирование с телефона (мобильного телефона);
• Удаленное управление/настройка основной панели средствами СМС, взятие под охрану/снятие с охраны;
• Изменяемое оператором содержимое СМС сообщений/оповещения;
• 10 групп повременного взятия под охрану/снятия с охраны;
• 10 групп для повременного контроля домашней аппаратуры (откр./закр.);
• Возможное использование беспроводного звукового извещателя-сирены (опция);
• Автоматическая 10-секундная запись сообщений;
• Встроенные интуитивно понятные сообщения на английском языке;
• Аварийная блокировка памяти и очистка информации;
• Функция управления одной кнопкой: внешнее взятие, внутреннее взятие, удаленное взятие под охрану;
• Простота подключения беспроводного оборудования и дополнительных аксессуаров;
• Взятие под охрану, снятие с охраны, мониторинг и интерком при помощи звонка с телефона;
• Функция программирования зон для реального времени, с задержкой, 24 часа;
• Встроенный NI-HI аккумулятор поддерживает работоспособность до 5 ч. после выкл. основного питания;
• Наличие функции обнаружения ложного срабатывания и низкого напряжения.

Введение

Простая для конфигурирования и управления беспроводная охранная электронная система воплощает в себе новейшие достижения в области охранных технологий, технологий GSM, встроенный STC микропроцессор, а также обладает рядом полезных особенностей, таких, как голосовое сопровождение, англоязычные СМС, обучение кодированию и т.д.

В дополнение, данная охранная система высокоавтоматизирована, подает голосовые или СМС оповещения, согласно состояния и без необходимости применения изнурительного ручного управления. Стабильность, надежность, безопасность системы позволяют найти ей широкое применение в части охраны магазинов и гипермаркетов, офисов и жилых помещений.

Установка магнитного датчика на дверь.

Используйте подходящий двусторонний скотч для крепления магнитной части на дверь и передатчика на дверную коробку. Обратите особое внимание на то, что дистанция от магнита до ответной части (сторона со светодиодами) не должна быть слишком большой.

Установка инфракрасного датчика

Принцип работы инфракрасного датчика заключается в обнаружении границ разных по температуре сред, дистанция обычно составляет 5-12 метров. Инфракрасный датчик должен быть установлен на высоте около 2.2 метра от поверхности (пола), четко «нацелен» на охраняемую область. Обратите внимание, данный датчик может быть установлен только в помещение и таким образом, чтобы солнечный свет не попадал в зону его действия, нельзя устанавливать датчик вблизи окон и других мест, где возможно внезапное изменение температуры. Место и качество установки в значительной степени влияет на точность срабатывания.

Технические характеристики

Заводские установки

Установка основного модуля

Позаботьтесь о том, чтобы основной модуль был удален от больших металлических объектов и бытовой техники, способных внести помехи, а также железобетонных стен, несгораемых дверей, способных подавить сигнал.

Установка SIM-карты

Шаг 1: Сдвиньте крепление SIM карты в направлении открытия.

Шаг 2: Аккуратно, согласно форме, разместите SIM карту.

Шаг 3: Сдвиньте крепление SIM карты в направлении закрытия.

Настройка основного модуля

Оперативные сообщения

 Первое включение

После правильной установки, вставьте SIM карту в основной модуль, осуществите проводные подключения и подсоедините GSM антенну, затем воткните адаптер питания. В это время индикаторы всех 6 зон и 2 функциональных моргнут единократно и устройство издаст длинный продолжительный «гудок» (время поиска сети занимает от 8 до 55 сек. Пока сеть в порядке, «гудок» прекращен, индикатор питания все время горит и система находится в состоянии «снято с охраны».

Напоследок, сдвиньте переключатель питания от батареи в позицию [ON] кусачками или маленькой отверткой.

Сброс на заводские установки

Первым делом отключите питание от резервной батареи и отключите источник питания, нажмите и удерживайте кнопку [Set], расположенную сверху прибора, затем подключите адаптер. Примерно через 3 сек. Устройство издаст длинный «гудок» и все индикаторы загорятся и потухнут. Теперь вы можете отпустить кнопку. Это означает, внутренние настройки прибора выполнены и возвращены к заводским установкам, процедура прошла успешно

Запись голоса

В состоянии «снято с охраны» нажмите [Set] 3 раза, устройство издаст длинный «гудок» и [Arm] («взятие под охрану») индикатор будет моргать раз в сек. Запись начата. При нормальной громкости голоса запись происходит на расстоянии 30 см от прибора. 10 сек спустя запись автоматически прекращается и [Arm] («взятие под охрану») индикатор потухнет.

Ввод параметров

В состоянии «снято с охраны», нажмите и удерживайте [Set], 3 сек. спустя устройство издаст длинный «гудок», [Arm] («взятие под охрану») индикатор моргнет и устройство перейдет в режим установки параметров.

Пока устройство находится в этом режиме, ([Arm] («взятие под охрану») индикатор моргает), вы можете изменять различные настройки повторно. Если вы прекратите оперирование более, чем на 30 сек. Устройство автоматически завершит режим параметрирования и вернется в состояние «снято с охраны».

Выход из меню параметрирования

После завершения параметрирования индикаторы всех зон выкл., но [Arm] («взятие под охрану») индикатор моргает; нажмите [Set] на 3 сек..устройство покинет режим параметрирования, [Arm] («взятие под охрану») индикатор выключится, система вернется в состояние «снято с охраны».

Привязка пульта дистанционного управления

В состоянии «снято с охраны», войдите в настройки и нажмите [Set] еще раз, система издаст короткий «гудок» и все индикаторы зон вкл., что означает, что система находится в состоянии привязки. Возьмите пульт дистанц. управления, который необходимо привязать и нажмите любую кнопку на нем для того, чтобы он начал беспроводную передачу данных на устройство. После получения данных устройством, оно издаст «гудок» и все индикаторы зон потухнут, что означает успешную привязку.

Примечание, устройство поддерживает привязку до 8 пультов дист, управления. Привязка всех пультов осуществляется таким же способом.

Удаление пульта дистанц, управления

В состоянии «снято с охраны» войдите в настройки и нажмите [Set] еще раз, прибор издаст длинный «гудок» и все индикаторы зон вкл . прибор входит в состояние привязки.; Нажмите и удерживайте [Set] 3 сек., устройство издаст длинный «гудок» и все индикаторы зон погаснут. Пульт ДУ успешно удален.

Примечание: при данной процедуре удаляются все пульты дистанционного управления.

Привязка охранной зоны

В состоянии «снято с охраны», войдите в настройки, нажмите [Set] еще раз для того, чтобы войти в режим удаленного управления привязкой, нажмите [Set] еще раз и индикатор охранной зоны загорится; после этого, возьмите датчик, надлежащий для программирования в данной зоне, переключите его в «сработан», чтобы его радиосигнал передался в прибор; после получения прибором сигнала, он издаст «гудок» и индикатор зоны 1 выключится, что означает, что привязка к зоне 1 прошла успешно.
Примечание в состоянии «снято с охраны», войдите в настройки, пропустите привязку пультов ДУ и продолжайте нажимать [Set], индикаторы охранных зон будут загораться один за другим, выберите надлежащую зону для программирования и индикатор данной зоны загорится. Повторите операцию привязки для всех других зон.

Привязка к определенной охранной зоне может быть перезаписана автоматически, это означает, что только последняя привязка остается действительной. Таким образом, привязка только одного датчика к одной зоне может быть выполнена. Если требуется привязка более одного то вы можете изменить адресный код и цифровой код датчиков одного типа на одинаковый. Если так поступить, то, осуществив привязку одного датчика, система будет воспринимать остальные (с такими же кодами) так же, как его. для той же охранной зоны

Удаление привязки

В состоянии «снято с охраны», войдите в установки и пропустите привязку пультов ДУ; нажмите [Set] еще раз, индикатор зоны 1 загорится, после чего зажмите на длительное время (Set), три секунды спустя прибор издаст «гудок» и индикатор зоны 1 потухнет. Удаление привязки для зоны 1 успешно произведено.

Беспроводная клавиатура

В установках перепрыгните на зону 6 еще раз. нажмите (Set), индикаторы всех зон загорятся, происходит изучение беспроводной клавиатуры.

Программирование через удаленное управление

Всё программирование основного модуля осуществляется оперированием через нажатие кнопок клавиатуры телефона или отправкой СМС команд, что требует предварительного ввода номера (дозвона) SIM карты, установленной в приборе.

В состоянии «снято с охраны», после того, как проверка исправности GSM соединения прошла успешно, дозвонитесь по номеру SIM карты системы с мобильного (или фиксированного) телефона. Система ответит автоматически, выдаст голосовое сообщение «Please enter the password» («Пожалуйста введите пароль»). После этого Вы можете ввести правильный пароль (Заводской — 8888), после чего система издаст длинный «гудок» и [Arm] («Под охраной») индикатор будет моргать, обозначая, что система входит в режим удаленного программирования.

Функции

СМС команды

Данные команды могут быть введены по телефону, с беспроводной клавиатуры или СМС.

Изменение пароля

*1[xxxx][xxxx]*

x — символ нового пароля, пароль оператора и пароль программирования не могут быть одинаковыми

Установка телефонных номеров (от 1-6 — для звонка, от 7-9 — для смс)

#1[xx…..xx]#

#2[xx…..xx]#

…..

#8[xx…..xx]#

#9[xx…..xx]#

Программирование охранных зон

*8АВ*

А — номер охранной зоны, В — тип охранной зоны

А: номер 1-6 соответствует охранным зонам с 1 по 6 соответственно, 7-0 (0 как 10) — проводным зонам L1-L4

B: тип охранной зоны, где 0 — зона удалена, 1 — в реальном времени, 2 зона интеллект. контроля, 3 — аварийная зона, 4 — охранная зона множ. выбора, 5 — зона с задерж. авар., 6 — зона повторного срабатывания

Оперирование сиреной

#0АВ#

А — обозначает будет ли сирена звучать, когда включена и снята с помощью пульта (0 — звук вкл, 1 — звук выкл.)

В — время звучания

Установка выхода по питанию

*0АВ*

«А» 0-9 устанавливает состояние 12V источника питания согласно следующего;
0=нет выхода 12\/.1=выход 12V в состоянии «снято с охраны», отключает выход в других состояниях
2 ог 3=выход 12V в состоянии «взято под охрану».
4 ог 5=выход 12V в состоянии «интеллект. Контроля»,
6 or 7= выход 12V в состоянии «взято под охрану» или «интеллект. Контроль».,
8= выход 12V в состоянии «Тревога!».
9=выход 12V постоянно.

Установка проводной части

*7АВСD*

где 1 — нормально открытая зона, 0 — нормально закрытая зона

Способы удаленной настройки

Вы можете использовать любой телефон для дозвона на прибор он будет автоматически распознан, как только вы позвонили количество раз. установленное в системе. Когда вы услышите гудок, введите пароли (Двойной гудок, если пароль неверный, если число неверных вводов пароля превысит 3, то прибор автоматически завершит вызов («повесит трубку»), если пароль введен верно, вы можете приступать к удаленному управлению системой.

Нажмите # после окончания всех операций, после этого можете завершить другие операции и положить трубку телефона.

Нажмите “1” для внешнего мониторинга
Нажмите “2” для звучания сирен
Нажмите «3” для отмены сирен
Нажмите “4” для установки всех защит
Нажмите “5” для отмены всех защит
Нажмите “6” для воспроизведения записей
Нажмите “7” для подачи 12V выходом
Нажмите “8” для прекращения подачи 12V выходом

Напоминаю, что вопросы можно задать в группе https://t.me/newqosgroup

GSM сигнализация Security alarm system описание и настройка

Security alarm system — это современная система безопасности, способная защитить ваше имущество от многих неблагоприятных ситуаций, таких как ограбление, пожар, утечка газа. Система идеально подходит для охраны дач, загородных домов, квартир, магазинов.

Принцип работы системы простой. Если срабатывает один из датчиков (пожарный, датчик движения и т.д.), то сразу включается мощная тревожная сирена, система начинает дозвон по заранее запрограммированным номерам телефонов и оповещает о происшествии. Так же можно настроить смс уведомление.

Security alarm system Инструкция

1. Введение
2. Функции
3. Технические параметры
4. Установка
5. Основные параметры
6. Добавление / удаление дополнительных датчиков и брелоков
7. Программирование основного блока через телефон
8. Инструкция по управлению
9. Техническое обслуживание
10. Состав комплекта

Просто и удобно настроить GSM сигнализацию Security Alarm System по видеоинструкции от нашего партнёра


1.Введение

Беспроводная GSM охранная система это новая разработка на базе беспроводных технологий и GSM систем связи. Имеет некоторые новые функции: голосовое сопровождение действий с сигнализацией, встроенный динамик и микрофон для двухсторонней аудио связи. Оповещения при тревоге производят путем дозвона и отправки SMS.

Эта сигнализация отличается стабильной работой, надежностью. Может использоваться на различных объектах, таких как: квартиры, дачи, гаражи, офисы и прочее.

2.Функции

■ 4 проводных и 6 беспроводных зон защиты;
■ Можно запрограммировать и сохранить до 6 телефонных номеров для дозвона и 3 номера телефона для SMS сообщений;
■ Встроенный динамик и микрофон, для прослушивания помещения и передачи голоса на объект через динамик;
■ Дистанционное программирование и управление через мобильный телефон;
■ Возможность дистанционного управления и программирования через SMS команды;
■ SMS сообщения, отправляемые при тревоге могут быть изменены пользователем;
■ 3 группы времени постановки / снятия с охраны;
■ Управляемое реле;
■ Возможность подключения беспроводной сирены (опция)
■ Возможность записать 10-секундное сообщения, которое будет воспроизводится после голосового оповещения о тревоге;
■ Беспроводные брелоки управления для постановки, снятия с охраны, частичной постановке на охрану, имеют функцию тревожной кнопки;
■ Имеет возможность запрограммировать датчики постоянного контроля (пожарный датчик, датчики утечки газа и воды);
■ Встроенный аккумулятор обеспечит питание сигнализации около 7 часов после выключения питания.

3.Технические параметры

Картинка с сайта: yota-shop.ru

4. Установка

■ Установка беспроводного датчика открытия для двери/окна

Беспроводной датчик автоматически подключается к контрольной панели, если он находится на расстоянии, удовлетворяющему радиусу действия (100 метров открытого пространства). Магнитный датчик («А») посылает тревожный сигнал на центральный блок сигнализации, если ответная часть датчика (магнит «Б») удалится от него более чем на 1,5-3 см. Внимательно проверьте расстояние, на котором срабатывает датчик, и прикрепите его («А») к дверному косяку, а ответную часть («Б») к двери.

Пример крепления датчика:

■ Установка беспроводного датчика движения

Беспроводной датчик движения автоматически подключается к контрольной панели после включения собственного питания (переключатель On/Off на корпусе датчика). Датчик основан на принципе инфракрасных лучей, которые излучают все объекты. Если в помещение зайдет человек, температура тела которого больше, чем температура окружающей среды, то датчик сработает и пошлет сигнал на контрольную панель. Не направляйте датчик на нагревательные приборы.

Радиус действия и форма луча показаны на рисунках:

Картинка с сайта: yota-shop.ru

■ Установка центрального блока

Установите центральный блок в месте, недоступном взломщику, но так, чтобы устройством возможно было оперировать в случае надобности. Недалеко от устройства должен быть источник электропитания 220В (или стабилизированный 12В). Подключите GSM антенну, проводную штатную сирену, затем включите основное и резервное питание (выключатель в положение ON).

■ Установка Sim-карты

Шаг 1: Откройте крышу гнезда где установлена SIM-карта
Шаг 2: Аккуратно установите в слот SIM –карту, зафиксируйте ее
Внимание! На сим карте должен быть отключен пин код, должен быть положительный баланс, и не должно быть номеров в записной книжке.

Обозначения:
1.Разъем питания
2.Разъем для подключения сирены
3.Выход 12В
4.NO С выход реле
5.Свободный разъем
6.Земля
7.Клеммы для подключения проводных датчиков
8.Крышка гнезда для SIM-карты
9.Кнопка управления
10.Переключатель резервного питания
11.Антенный разъем

5. Основные параметры

■ Значение индикаторов основного блока и звуковых сигналов

Картинка с сайта: yota-shop.ru

■ При включении питания в первый раз

Установить SIM-карты в основной блок, подключить проводные шлейфы с датчиками и установить GSM антенну. Затем подключить адаптер питания. В этот момент все индикаторы зон загорятся друг за другом, после этого идет регистрация в GSM сети, индикатор питания быстро мигает, после регистрации в сети индикатор питания мигает медленно (раз в 3 сек.), система снята с охраны. Сдвиньте переключатель резервного питания на [ON]

■ Сброс к заводским настройкам

Отключите резервный аккумулятор (переключатель резервного питания на [OFF]) и сетевой адаптер питания, нажмите и удерживайте кнопку [SET] в верхней части устройства, затем подключите сетевой адаптер. Индикатор зоны 1 загорится, прозвучит длинный звуковой сигнал, через 3 секунды отпустите кнопку [SET]. Все настройки будут удалены, восстановятся заводские настройки.

■ Режим программирования

Система должна быть снята с охраны, нажмите клавишу [SET], через 3 секунды основной блок издает длинный звуковой сигнал, индикатор [ARM] будет мигать, основной блок в состоянии программирования. Основной блок будет в режиме программирования пока [ARM] индикатор мигает, вы можете программировать различные настройки. Если в течении 30 сек не производилось никаких действий, то основной блок автоматически выйдет из режима программирования.

■ Выход из режима программирования

После того, как настройка закончена, индикаторы зон не горят, мигает только индикатор [ARM], нажмите и удерживайте кнопку [SET] в течении 3 секунд. После этого прозвучит звуковой сигнал и индикатор [ARM] погаснет, основной блок выйдет из режима программирования

6. Добавление / удаление дополнительных датчиков и брелоков

■ Добавление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования, после этого нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, что указывает, что основной блок готов к программирования беспроводных брелоков управления. Возьмите беспроводной брелок, который необходимо добавить в систему и нажмите любую клавишу на нем, после чего основной блок примет сигнал от брелока и запомнит его, прозвучит голосовое сообщение «Coding completed», это означает, что программирование прошло успешно, все индикаторы зон погаснут. Основной блок может запомнить не более 8 беспроводных брелоков. Для продолжения программирования брелоков повторите весь процесс сначала.

■ Удаление беспроводных брелоков

Система должна быть снята с охраны, войдите в режим программирования и нажмите кнопку [SET] еще раз, основной блок издает звуковой сигнал, все индикаторы зон загорятся, после чего нажмите и удерживайте кнопку [SET] в течение 3 секунд, прозвучит голосовое сообщение » Delete completed «, все индикаторы зон погаснут. Удаление беспроводных брелоков прошло успешно. Внимание: будут удаленны все запрограммированные беспроводные брелоки.

■ Добавление беспроводных датчиков

По умолчанию датчик открытия двери запрограммирован на беспроводную зону 1, а датчик движения на зону 2. Кроме этих двух датчиков можно подключить к системе еще датчики. Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] еще раз, все индикаторы зон загорятся, нажимайте кнопку [SET] для выбора зоны программирования, при каждом нажатии загорающийся индикатор зоны будет показывать какую зону вы выбрали. Возьмите беспроводной датчик, который необходимо запрограммировать, сделайте его сработку, после того, как основной блок получит сигнал с датчика и запомнит его, прозвучит голосовое сообщение «Coding completed» это означает что датчик успешно запрограммирован в выбранную зону. Для программирования других датчиков повторите всю процедуру с начала.

■ Удаление беспроводных датчиков

Система должна быть снята с охраны, войдите в режим программирования, нажмите кнопку [SET] 2 раза, выберете зону в которой хотите удалить датчики, индикатор этой зоны должен гореть, затем нажмите и удерживайте кнопку [SET] в течении 3 секунд, прозвучит голосовое сообщение «Delete completed». Беспроводные датчики выбранной зоны будут удалены.

7.Программирование основного блока через телефон

Все команды для основного блока производятся на номер установленной SIM-карты. Возможно удаленное программирование при звонке на SIM-карту основного блока либо через SMS, отправленные на номер SIM-карты основного блока.

Система должна быть зарегистрирована в GSM сети и снята с охраны. 1. При программировании при звонке, наберите с мобильного телефона номер SIM-карты установленной в устройство, основной блок автоматически ответит и прозвучит голосовое сообщение «Введите пароль», введите пароль программирования (заводская установка: 8888). После этого основной блок выдаст длинный звуковой сигнал, и индикатор [ARM] будет мигать, указывая, что основной блок находится в режиме удаленного программирования.

Картинка с сайта: yota-shop.ru

Картинка с сайта: yota-shop.ru

■ Изменение пароля

Система должна быть снята с охраны, ввести адрес кода [30] или [31] на клавишах телефона, затем введите 4-значный новый пароль, и нажмите клавишу [#] для подтверждения. Основной блок издает длинный звуковой сигнал, подтверждая что операция выполнена успешно.

Пароль пользователя: [30] – [ХХХХ] — [#]
Пароль программирования: [31] – [ХХХХ] — [#]

» ХХХХ » – это новый пароль
Например: нужно изменить заводской пароль программирования (8888) на новый пароль: 0000.
Команда будет следующая:
[31] – [0000] — [#]

SMS-команда: 8888310000#

Пароль пользователя (по умолчанию: 1234), позволяет выполнить только операции постановки на охрану, снятие с охраны, прослушивания помещения и передачи голоса на основной блок через динамик.

Пароль программирования (заводская установка: 8888), позволяет выполнить настройки программирования номеров для дозвона и отправки SMS, выполнить настройки зон охраны.

Внимание: пароль пользователя и пароль программирования не должны совпадать!

■ Установка / удаление номеров телефонов для дозвона

При тревожном событии основной блок начитает обзвон всех запрограммированных номеров, всего их может быть 6. После успешного дозвона на номер, поднятии трубки пользователем, прозвучит голосовое сообщение о самом тревожном событии.

В состоянии удаленного программирования, введите адрес кода [51] ~ [56], введите номер телефона и нажмите [#] для подтверждения. [51] ~ [56] представляют собой коды, соответствующие каждому запрограммированному номеру телефона

Картинка с сайта: yota-shop.ru

ХХХХХХХХХХХ — это номер телефона.
Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:
[51] — [12345678912] — [#]
SMS-команда: 88885112345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду:
[51] — [#]
SMS-команда: 888851#

■ Установка / удаление номеров телефонов для отправки SMS

При тревожном событии основной блок начитает отправляет SMS сообщения на все запрограммированные номера телефонов, всего их может быть 3.

В состоянии удаленного программирования, введите адрес кода [57] ~ [59], введите номер телефона, а затем нажмите [#] для подтверждения. [57] ~ [59] представляют собой коды для каждого номера для отправки SMS сообщений,

Картинка с сайта: yota-shop.ru

ХХХХХХХХХХХ — это номер телефона.
Например, нужно запрограммировать первый номер телефона 12345678912. Команда будет следующая:
[57] — [12345678912] — [#]
SMS-команда: 88885712345678912#

Что бы удалить запрограммированный номер телефона наберите следующую команду
[57] — [#]
SMS-команда: 888857#

■ Программирование зон охраны

В состоянии удаленного программирования, введите адрес кода [60], введите номер охранной зоны
[1-6], затем выберете тип охранной зоны [1-3], выберете расположение охранной зоны [1 -6], выберете вариант действия сирены при тревоге [0/1], после чего нажмите [#] для подтверждения.

[60] — [A] — [B] — [C] — [D] — [#]

Обозначения:
[A] – номер охранной зоны;
[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны

[B] — означает тип охранной зоны;
1 — соответствует режиму системы (на охране/снято с охраны)
2 — 40 секунд задержки
3 – зона постоянного контроля

[C] — расположение охранной зоны;
1 — тревожная кнопка
2 – пожарный датчик
3 — датчик утечки газа
4 – датчик открытия двери
5 – датчик на движение в холле
6 – датчик открытия окна
7 – датчик тревоги на балконе
8 – датчик охраны периметра.

[D] – сигнал сирены
0 – выключить звук сирены при тревоге
1 — включить звук сирены при тревоге

Например: нужно обозначить, что зона 4 – это пожарный датчик и нужно оповещение сиреной при его сработке. Команда будет следующая:

[60] — [4] — [3] — [2] — [1] — [#]
SMS-команда: 8888604321#

■ Программирование зон частичной охраны

В состоянии программирования, нажмите адрес кода [61], введите соответствующий номер охранной зоны [1-6] и выберите [0/1], нажмите [#] для подтверждения.

[61] — [A] — [B] — [#]

Обозначения:
[A] – номер охранной зоны;
[1-6] соответствует номеру охранной зоны, с 1 по 6 зоны

[B] — означает режим частичной охраны;
0 – датчик в режиме частичной охраны не вызывает тревогу
1 – датчик в режиме частичной охраны вызывает тревогу

Например: нужно установить, чтоб зона 1 поддерживала режим частичной охраны, т. е. при постановке на частичную охрану датчик зоны 1 будет вызывать тревогу, а остальные датчики будут в режиме ожидания. Это может быть датчик открытия двери, в то время как датчики на движение внутри помещения будут отключены. Команда будет следующая:

[61] — [1] — [1] — [#]

SMS-команда: 88886111#

Заводские настройки зон:

Картинка с сайта: yota-shop.ru

■ Подтверждение сиреной постановки / снятия с охраны

В состоянии удаленного программирования, введите адрес кода [75], выберите режим работы сирены при постанове / снятии с охраны, затем нажмите [#], чтобы подтвердить

[75] — [А] — [#]

где [А] режим работы сирены
1 – сирена будет подтверждать постановку / снятие с охраны звуковым сигналом
0 — сирена не будет подтверждать постановку / снятие с охраны звуковым сигналом
Заводская установка: 0

Например: нужно запрограммировать, чтоб сирена подтверждала звуковым сигналом действия постановки / снятия с охраны. Команда будет следующая:
[75] — [1] — [#]
SMS-команда: 8888751#

■ Установка времени

Для установки через клавиатуру телефона: введите код [32], а затем введите две цифры [AA] значение часа (24-часовой системе), две цифры [BB] значение минут, после чего нажмите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[32] — [АА] — [BB] — [#]

Например: установить время 15:35. Команда будет следующая:
[32] — [15] — [35] — [#]
SMS-команда: 8888321535#

■ Установки работы по расписанию

Расписание автоматической постановки на охрану

При программировании через клавиатуру телефона: наберите код [33-35], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически встала на охрану, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]

XX – есть возможно выбора 3 разных времени, код 33, 34, 35 для постановки системы на охрану.
[АА] — час времени постановки системы на охрану
[BB] — — минуты времени постановки системы на охрану

Например: нужно установить время автоматической постановки системы на охрану 22:45. Команда будет следующая:
[33] — [22] — [45] — [#]
SMS-команда: 8888332245#

Расписание снятия с охраны автоматически

При программировании через клавиатуру телефона: наберите код [36-38], введите час [АА], минуты [BB] времени когда вы хотите чтоб система автоматически снялась с охраны, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[ХХ] — [АА] — [BB] — [#]

XX – есть возможно выбора 3 разных времени, код 36, 37, 38 для cнятия системы с охраны.
[АА] — час времени снятия системы с охраны
[BB] — — минуты времени снятия системы с охраны

Например: нужно установить время автоматического снятия системы с охраны в 7:55. Команда будет следующая:
[36] — [07] — [55] — [#]
SMS-команда: 8888360755#

Включение функции автоматической постановки / снятия на охрану

При программировании через клавиатуру телефона: наберите код [39], затем введите число, указывающее на работу системы [1/0], затем введите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[39] — [0/1] — [#]

Обозначения:
0 – функция расписание автоматической постановки / снятия с охраны выключена
1 – функция расписание автоматической постановки / снятия с охраны включена

Например: нужно установить чтоб система автоматически снимала и ставила на охрану согласно ранее установленным настройкам. Команда будет следующая:
[39] — [1] — [#]
SMS-команда: 8888391#

Установка расписания для включения управляемого реле

При программировании через клавиатуру телефона: наберите код [45], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически включила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[45] — [АА] — [BB] — [#]

Обозначения:
45 – код для включения управляемого реле
[АА] — час времени включения реле
[ВВ] — минуты времени включения реле

Установка расписания для выключения управляемых реле

При программировании через клавиатуру телефона: наберите код [47], введите час [АА], минуты [BB] времени, когда вы хотите чтоб система автоматически выключила управляемое реле, затем наберите [#] для подтверждения. Вы услышите длинный звуковой сигнал и голосовую подсказку » Coding completed «.

[46] — [АА] — [BB] — [#]

Обозначения:
46 — код для выключения управляемого реле
[АА] — час времени выключения реле
[ВВ] — минуты времени выключения реле

8. Инструкция по управлению

■ Постановка на охрану

При постановке на охрану убедитесь что все датчики работают, все люди вышли из зоны действия сигнализации. При полной постановке на охрану и при сработке какого-либо датчика будет звучать сирена, и система будет осуществлять дозвон и отправку SMS. Для постановки на полную охрану на беспроводном брелоке управления нажмите на кнопку с закрытым замком, либо отправьте SMS-команду 12341#

■ Частичная постановка системы на охрану

Это необходимо для обеспечения безопасности тех кто находится внутри помещения. После предварительного правильного программирования датчиков при постановке на частичную охрану, часть датчиков будет в режиме охраны, а часть будет находиться в состоянии ожидания. Для установки режима частичной охраны на беспроводном брелоке нажмите кнопку с 2-ми треугольниками. Индикатор [ARM] на основном блоке будет медленно моргать.

■ Снятие с охраны

При снятии системы с охраны, датчики переходят в режим ожидания и не вызывают тревогу, за исключение датчиков постоянного контроля, таких как пожарные датчики, датчики утечки воды и газа. Для снятия системы с охраны нажмите на беспроводном брелоке управления кнопку с открытым замком, либо отправьте SMS-команду 12342#. Индикатор [ARM] на основном блоке погаснет.

■ Функция тревожной кнопки

На беспроводном брелоке управления нажмите кнопку с колокольчиком. После чего системы перейдет в режим тревоги и начнет дозвон и отправку SMS.

■ Действия пользователя при получении звонка от сигнализации

При тревожной ситуации система автоматически набирает номера запрограммированные в памяти основного блока по порядку. После того как пользователь снимет трубку, он услышит голосовое сообщение о тревоге. После чего пользователь со своего телефона не кладя трубку может отдавать команды системе, нажимая на соответствующие клавиши:

Кнопка [1]: основной блок прекращает тревогу и снова переходит в режим охраны, дозвон больше не осуществляется.
Кнопка [2]: основной блок прекращает тревогу и переходит в режим снято с охраны, дозвон больше не осуществляется.
Кнопка [3]: основной блок прекращает тревогу, включатся режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3] прослушивание продлится еще на 30 секунд.
Кнопка [4]: основной блок останавливает тревогу, включается режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще на 30 секунд.
Кнопка [5]: Включить управляемое реле
Кнопка [6]: Выключить управляемое реле
Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.
SMS-команды: 1234[1-9]#

После получения сигнала по телефону и если пользователь просто прослушал голосовое сообщение и положил трубку без каких-либо команд управления, основной блок будет продолжать набирать следующие номера, пока кто-то не ответит и не даст команду блоку. Если нет ответа, набор номеров телефонов производится 3 раза, после чего система прекращает какие-ибо действия и ждет команды.

■ Удаленное управление сигнализацией с помощью звонка

Наберите номер SIM каты установленной в основном блоке сигнализации, после одного гудка, вы можете услышать голосовое сообщение «Пожалуйста, введите пароль», введите пароль пользователя нажимая на соответствующие клавиши (по умолчанию пароль пользователя:1234 ). Если пароль правильный, то вы услышите голосовые подсказки системы.

Команды управления:
Кнопка [1] поставить на охрану, после успешной передачи команды вы услышите голосовое сообщение «Система на охране».
Кнопка [2] снять с охраны, после успешной передачи команды вы услышите голосовое сообщение «Система снята с охраны».
Кнопка [3] включить режим прослушивания помещения в течение 30 секунд, для продолжения прослушивания нужно снова нажать кнопку [3], прослушивание продлится еще на 30 секунд.
Кнопка [4] включить режим передачи голоса пользователя через встроенный динамик в течение 30 секунд, для дальнейшего разговора нужно снова нажать кнопку [3] режим продлится еще
на 30 секунд. Кнопка [5]: Включить управляемое реле
Кнопка [6]: Выключить управляемое реле
Кнопка [9]: Включить сирену. Если необходимо выключить сирену, нажмите любую из клавиш 1/2/3/4.
SMS-команды: 1234[1-9]#

9. Техническое обслуживание

Несмотря на то что, сигнализация используется каждый день, периодическое техническое обслуживание и тестирование должны проводится, что бы система работала стабильно и надежно. Обычно должно проводиться тщательное тестирование основного блока сигнализации каждые три месяца. Датчики проверять так же раз в 3 месяца.

Проверка основного блока:
1. Проверьте, нормально ли осуществляется постановка / снятие с охраны.
2. Проверьте, нормально ли система набирает телефонные номера.
3. Проверьте, нормально ли принимаются сигналы от датчиков
4. Проверьте работу резервного аккумулятора.

Проверка датчиков:
1. Включите датчик проверьте может ли он передавать сигнал на блок.
2 Проверьте батареи во всех датчиках и надежно ли они установлены.

На сегодняшний день в сфере безопасности большую популярность завоевали различные системы контроля доступа. Под это громкое название попадает множество устройств, начиная от обычных электрозамков и заканчивая автоматизированными пропускными системами на промышленных предприятиях. Но все они в конечном итоге выполняют одну и ту же функцию – ограничение доступа посторонних лиц к охраняемому объекту.

Углубившись в данную тему, она показалась мне интересной и я, как радиолюбитель-программист микроконтроллеров, решил реализовать нечто подобное на популярной платформе Arduino. Из имеющихся в наличии компонентов были выбраны следующие:

• Плата Arduino Nano;

• Матричная мембранная клавиатура 4х4;


•
  LCD-дисплей 16х2 с I2C-интерфейсом;


• RFID-модуль RC-522 с набором бесконтактных карт-ключей;


• Релейный модуль;

•
  Пьезоэлектрический излучатель (буззер).

После того, как весь вышеуказанный перечень был подготовлен, наступило время кропотливой работы над техническим заданием. Без него работа над системой контроля доступа затянулась бы на неопределённое время, а может быть и вовсе не завершилась.

Техническое задание

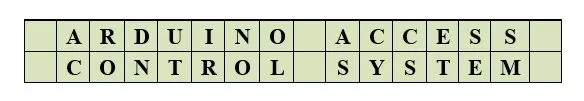

После подачи питания, устройство оповещает пользователя о готовности к работе, издавая характерный звуковой сигнал. Модуль реле, с помощью которого планируется управлять электрозамком, находится в обесточенном состоянии. На дисплее в течение трёх секунд высвечивается надпись:

Картинка с сайта: instruka.ru

По истечении этого времени, стартовая надпись пропадает, и устройство переходит в рабочий режим. Система контроля доступа поддерживает два основных режима: рабочий и режим администратора. Последний служит для регистрации новых карт и смены паролей.

1.1. Рабочий режим

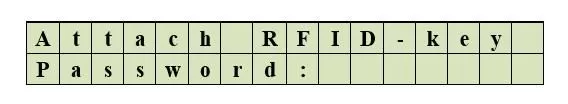

В рабочем режиме пользователю предлагается приложить к терминалу RFID-карту или ввести пароль на матричной клавиатуре. Об этом говорит соответствующая надпись на дисплее:

Картинка с сайта: instruka.ru

Ввод пароля осуществляется нажатием цифр на матричной клавиатуре с последующим подтверждением или отменой. Для подтверждения ввода используется клавиша [#], а для отмены – клавиша [*].

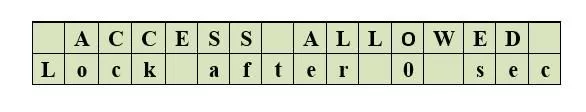

Если к терминалу приложена зарегистрированная в системе карта или введён правильный пароль, устройство издаёт характерный звук и на реле управления электрозамком подаётся питание в течение 1-9 сек. (настраивается в меню). На дисплее выводится информация об успешном доступе к объекту и остаток времени открытого состояния замка.

Картинка с сайта: instruka.ru

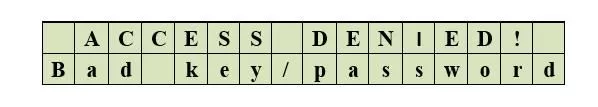

В случае, когда пароль введён неверно или определён RFID-ключ, который отсутствует в базе данных, устройство выводит мигающую информацию об ошибке доступа с соответствующим звуковым сопровождением.

Картинка с сайта: instruka.ru

1.2 Режим администратора

Данный режим предназначен для удаления или добавления новых RFID-карт в энергонезависимую память Arduino, смены паролей и настройки некоторых рабочих параметров. Чтобы войти в меню администратора, необходимо ввести в рабочем режиме специальный пароль на матричной клавиатуре и нажать клавишу [#]. По умолчанию пароль представляет последовательность цифр 1234567, но в дальнейшем может быть изменён на свой собственный.

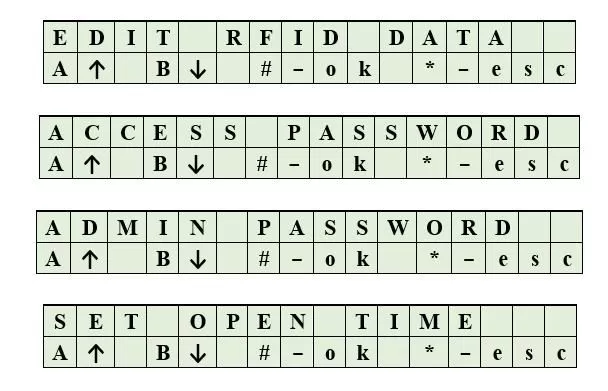

Итак, меню администратора состоит из 4-х пунктов, изображение которых представлены ниже.

Картинка с сайта: instruka.ru

Как видно из вышеприведенных примеров, навигация по пунктам меню вверх и вниз осуществляется нажатием клавиш [А] и [В]. Вход в выбранное подменю происходит при нажатии [#], а выход на верхний уровень – нажатием [*].

1.2.1.   Подменю редактирования RFID-карт «EDIT RFID DATA»

При переходе в данное подменю пользователю предоставляется возможность добавления, замены или редактирования RFID-ключей в базе данных устройства. Всего в базу можно занести до 30 уникальных кодов ключей (при необходимости это число можно увеличить). Для перелистывания списка используются клавиши [А] и [В]. На дисплее пользователь видит следующую информацию:

Картинка с сайта: instruka.ru

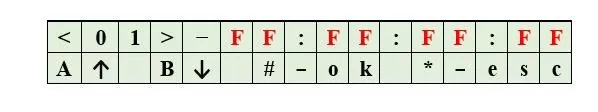

В левой верхней части показан порядковый номер ячейки, связанный с энергонезависимой памятью Arduino. Напротив порядкового номера ячейки указан код привязанной карты (обозначен красным цветом). Если ячейка пустая, то вместо кода выводиться надпись «empty», как показано ниже:

Картинка с сайта: instruka.ru

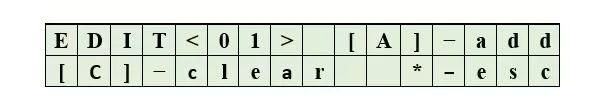

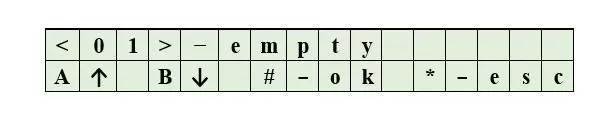

Нажимая кнопку [#], пользователь может произвести три манипуляции с выбранной ячейкой, а именно: добавить в неё ключ или заменить существующий, очистить ячейку, оставить всё без изменений. В этом ему поможет следующий экран с подсказками:

Картинка с сайта: instruka.ru

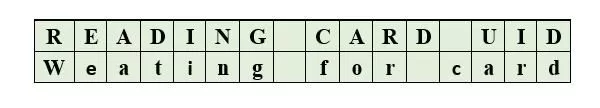

Если принято решение добавить/зарегистрировать, то после нажатия кнопки [А] издаётся звуковой сигнал, система ожидает поднесения карты-ключа к приёмному терминалу, о чём говорит соответствующее изображение на дисплее:

Картинка с сайта: instruka.ru

На обнаружение карты отводится 5 секунд, по истечение которых будет выведено сообщение об успешной или неуспешной регистрации.

Удаление карты из ячейки базы сопровождается кратковременным сообщением «CARD DELETED». Таким образом, описанные выше манипуляции с конкретной ячейкой <01> аналогично применимы для всех остальных ячеек.

1.2.2.   Подменю смены пароля доступа «ACCESS PASWORD»

Подменю предлагает ввести новый пароль доступа к объекту, т.е. тот пароль, с помощью которого можно будет открыть электрозамок. Соответствующее меню показано ниже.

Картинка с сайта: instruka.ru

По аналогии с предыдущими пунктами, для подтверждения ввода используется клавиша [#], а для отмены – клавиша [*].

1.2.3.   Подменю смены пароля администратора «ADMIN PASSWORD»

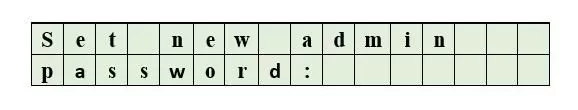

Здесь всё аналогично предыдущему пункту, только меняется пароль, позволяющий войти в меню администратора.

Картинка с сайта: instruka.ru

1.2.4.   Подменю установки времени открытого замка «SET OPEN TIME».

В этом пункте меню пользователь может задать время, в течение которого замок будет удерживаться в открытом состоянии после поднесения зарегистрированной карты или вводе правильного пароля. Интерфейс выглядит следующим образом.

Картинка с сайта: instruka.ru

Установка времени возможна в пределах от 1 до 9 секунд и задаётся нажатием соответствующей цифры на матричной клавиатуре. Подтверждение – клавиша [#], отмена – клавиша [*].

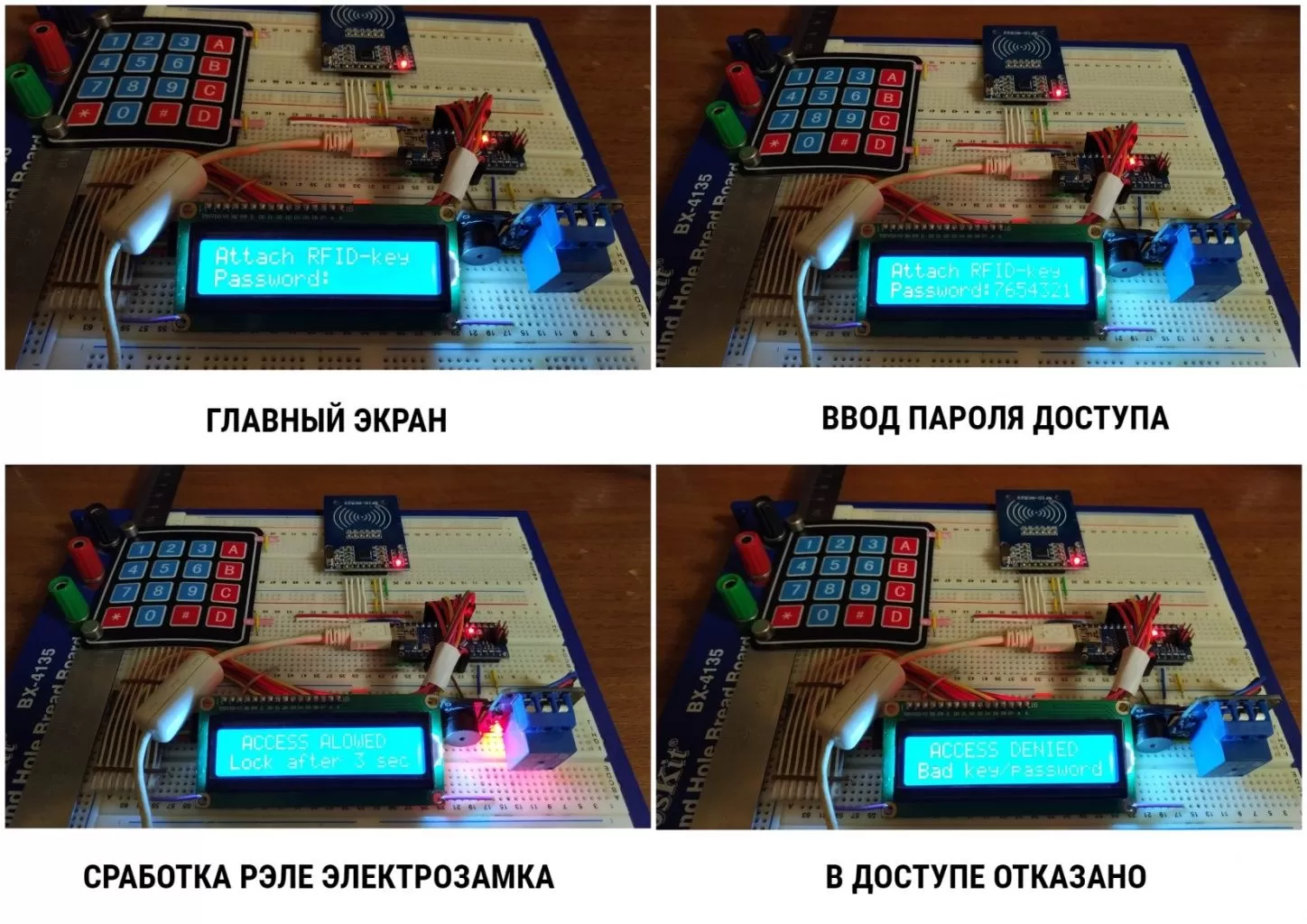

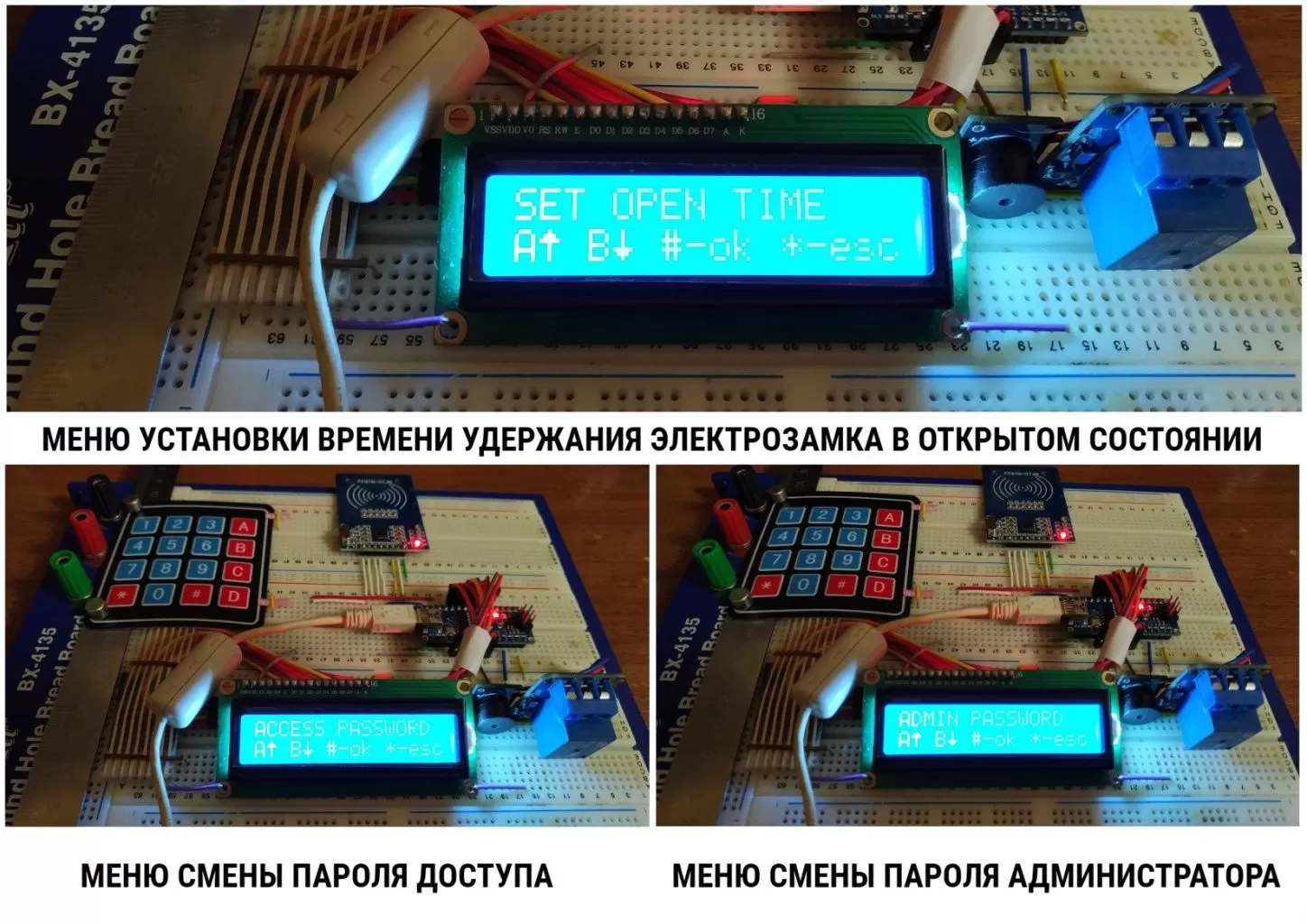

Итак, все пункты тщательно проработаны и задана конкретная функция каждого из них. Но перед тем, как двигаться дальше, неплохо было бы составить целостную карту меню с отражением всех взаимосвязей между его подпунктами. Карта будет служить своеобразной шпаргалкой при составлении программного обеспечения для системы контроля доступа.

Картинка с сайта: instruka.ru

Схемное решение

После определения с техническим заданием, можно приступить к соединению всех компонентов схемы в единое устройство. Для этого следует учесть некоторые особенности модулей, которые планируется использовать в схеме.

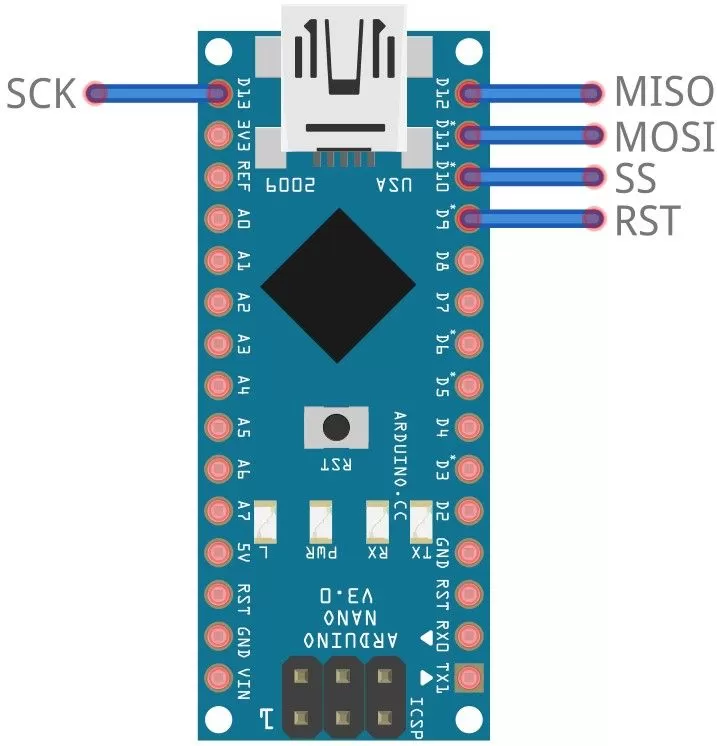

Первым делом обращаем внимание на модуль RFID-приёмника RC-522. Он работает по SPI-протоколу и, следовательно, должен взаимодействовать с чётко определёнными выводами Arduino Nano, на которые завязан аппаратный SPI. Согласно документации на плату имеем следующую картину:

Картинка с сайта: instruka.ru

Выводы MISO, MOSI и SCK являются постоянными и не могут быть переопределены. Выводы SS и RST могут цепляться к любым пинам Arduino Nano, а их номера должны быть прописаны в скетче.

Второй момент, на который необходимо обратить внимание – это дисплей, работающий по протоколу I2C. Для платы Arduino Nano шина I2C выведена на A4(SDA) и A5(SCL), как показано ниже.

Картинка с сайта: instruka.ru

Остальные элементы схемы (клавиатура, буззер и модуль реле) потребуют ещё 10 пинов микроконтроллера. Из вышеприведенного рисунка видно, что выбранная плата Arduino способна целиком удовлетворить эту потребность.

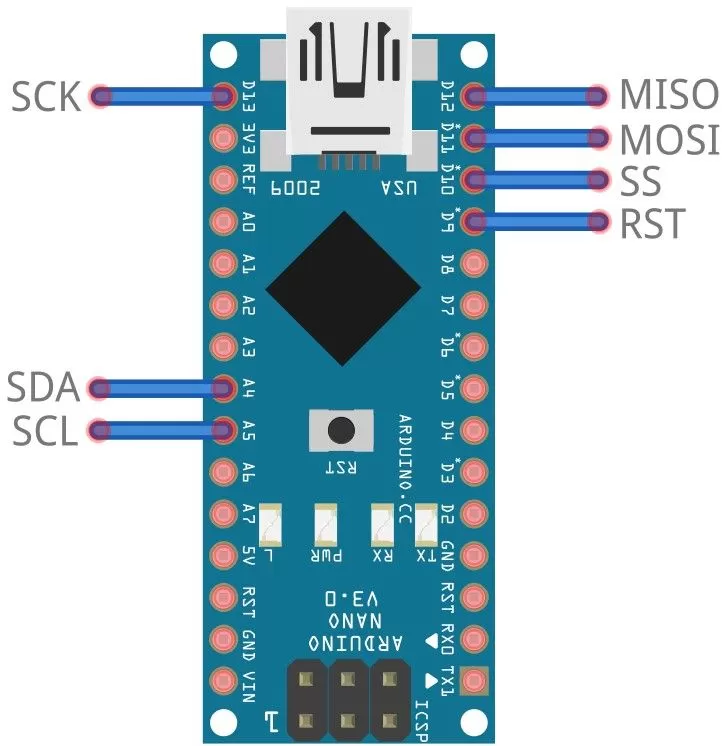

В итоге, после учета всех необходимых потребностей, у меня получилась следующая схема:

Картинка с сайта: instruka.ru

Обратите внимание, что приёмник RC-522 необходимо питать напряжением 3.3V, чтобы не вывести его из строя. Реле, предназначенное для открытия электрозамка, управляется логическим уровнем 5V. На практике встречаются 12-вольтовые релейные модули, так что этот момент тоже следует учитывать. Излучатель звука – пьезоэлектрический, без встроенного звукового генератора. Использование обычного динамика с большой долей вероятности спалит выход А1 платы Arduino Nano. Советую уделить внимание всем вышеперечисленным моментам, чтобы максимально исключить возможные неприятности.

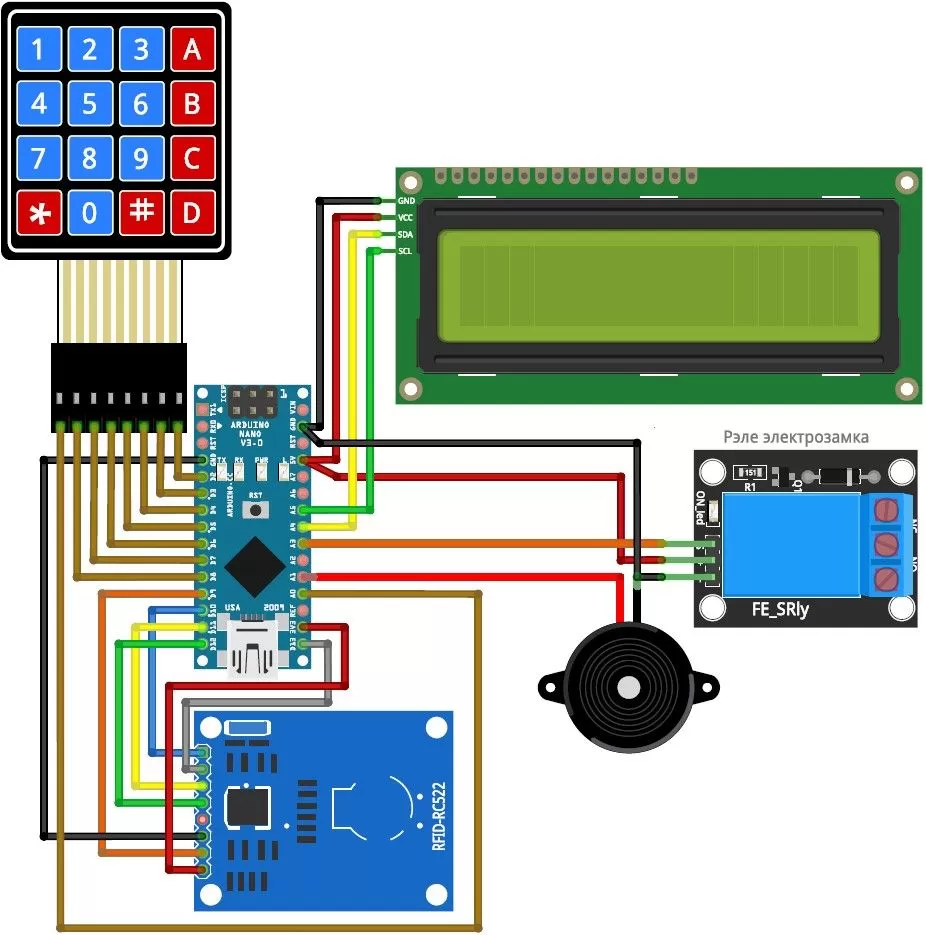

В собранном виде электросхема выглядит следующим образом:

Картинка с сайта: instruka.ru

В качестве RFID-ключей будут использованы пластиковые карты, которые шли в комплекте с модулем RC-522.

Где приобрести Arduino модули и датчики? Купить модули Arduino можно в нашем магазине 3DIY с доставкой по всей России!

Программирование

Перед тем, как окунуться с головой в составление программного кода, я решил уделить немного времени вопросу организации данных в энергонезависимой памяти Arduino Nano. Как следует из технического задания, мы должны иметь возможность хранить в EEPROM данные следующего характера:

• Уникальные идентификаторы ключей доступа в количестве 30 штук;

• Пароль доступа, при вводе которого замок должен открываться;

• Пароль администратора для входа в меню настроек;

• Время, в течение которого замок будет удерживаться в открытом состоянии;

• Уникальный идентификатор первичного запуска программы.

3.1. Уникальные идентификаторы RFID-ключей

Как известно, каждая RFID-метка содержит свой уникальный идентификатор (UID), который состоит из 4-х байт. Именно эти данные будут записываться в EEPROM при регистрации ключа, и извлекаться оттуда для сравнения при попытке открытия замка картой. Я решил, что помимо 4-х байтного UID буду дописывать спереди ещё один байт как признак пустой или занятой строки, отведённой в базе данных под карту. Итого, структура одной записи конкретного ключа будет представлять собой последовательность из 5 байт данных. Ниже представлена карта EEPROM, где наглядно показано к каким физическим адресам памяти будут привязаны данные о всех RFID-ключах в системе:

Из вышеприведенной таблицы видно, что данные о всех ключах доступа (30шт.) будут храниться в диапазоне адресов 0-149. Не так уж и много, учитывая то, что Arduino Nano может предоставить в наше распоряжение 1024 ячейки энергонезависимой памяти.

3.2. Пароль доступа и пароль администратора

Ранее для себя я определился, что длина того или иного пароля будет составлять 7 цифр, что эквивалентно 7 байтам данных. Ввиду того, что пароли могут быть изменены посредствам меню администратора, их также следует хранить в EEPROM, чтобы не потерять при отключении питания. Пользуясь предыдущим опытом составления карты памяти для RFID-ключей, выполню аналогичную работу, только для этих двух паролей. Соответствующая таблица приведена ниже:

Таким образом, получаем, что пароль для доступа будет храниться в диапазоне адресов 150-159, а пароль администратора в диапазоне 157-163.

3.3. Время, в течение которого замок будет удерживаться в открытом состоянии.

Напомню, что при наборе правильного пароля или поднесения зарегистрированного ключа к терминалу должно срабатывать реле открытия электрозамка. Это реле в течение некоторого времени должно быть под током, чтобы дать возможность не спеша открыть дверь. Вышеуказанный параметр настраивается в меню администратора и может лежать в диапазоне 1-9 сек. Следовательно нам потребуется ещё одна ячейка в памяти EEPROM.

3.4. Уникальный идентификатор первичного запуска программы

Этот параметр необходим для того, чтобы программа отличала самый первый запуск от всех последующих. Дело в том, что при первом запуске мы должны инициализировать EEPROM значениями по умолчанию, так как в ней пока ничего нет. Последующие запуски не должны больше изменять энергонезависимую память, так как в процессе работы пользователь мог там что-либо сохранить на своё усмотрение. Пусть адрес, по которому разместиться этот флаг будет равен 500.

3.5. Библиотеки и код.

После составления карты энергонезависимой памяти, остаётся всего один шаг до написания программы. Этот шаг заключается в скачивании и установке нескольких библиотек, которые в значительной степени упростят разработку скетча и сделают его более читаемым. Итак, библиотеки понадобятся следующие:

• New-LiquidCrystal-master. Позволяет работать с LCD-дисплеем по шине I2C.

• Keypad-master. Для удобной работы с матричной клавиатурой.

• rfid-master. Библиотека служит для работы с RFID-модулем RC-522.

Что касается скетча, то на его написание и отладку ушло немало времени. Код получился внушительным, и приводить его листинг в тексте статьи, на мой взгляд, не рационально – лучше оставлю
ССЫЛКА НА КОД. Со своей стороны я постарался максимально задокументировать все важные моменты, чтобы каждый мог внести что-нибудь от себя при наличии на то желания.

Ну и напоследок небольшой фотоотчёт о работе системы доступа в разных режимах.

Картинка с сайта: instruka.ru

Картинка с сайта: instruka.ru

Картинка с сайта: instruka.ru

• Состав
• Лекарственная форма
• Фармакологическая группа
• Показания
• Противопоказания
• Способ применения и дозы
• Побочные реакции
• Передозировка
• Применение в период беременности и кормления грудью
• Дети
• Особенности применения
• Способность влиять на скорость реакции при управлении автотранспортом или другими механизмами
• Взаимодействие с другими лекарственными средствами и другие виды взаимодействий .
• Фармакологические свойства
• Основные физико-химические свойства
• Срок годности
• Условия хранения
• Упаковка
• Категория отпуска
• Производитель

Состав

действующее вещество: escitalopram;

1 таблетка содержит эсциталопрама оксалата эквивалентно эсциталопрама 10 мг или 20 мг

Вспомогательные вещества: целлюлоза микрокристаллическая, кремния диоксид коллоидный, тальк, натрия кроскармеллоза, магния стеарат, оболочка: Opandry 03F2846 White: гипромеллоза, титана диоксид (Е 171), макрогол 600.

Лекарственная форма

Таблетки, покрытые пленочной оболочкой.

Фармакологическая группа

Антидепрессанты. Селективные ингибиторы обратного захвата серотонина (СИОЗС). Код АТС N06A B10.

Показания

лечение:

• больших депрессивных эпизодов;
• панических расстройств с или без наличия агорафобии;
• социальных тревожных расстройств (социальная фобия)
• генерализованных тревожных расстройств;
• обсессивно-компульсивного расстройства.

Противопоказания

• Повышенная чувствительность к эсциталопрама или к любой из вспомогательных веществ, входящих в состав лекарственного средства;
• одновременное лечение неселективными необратимыми ингибиторами МАО (MАО), в связи с риском развития серотонинового синдрома, проявляющегося возбуждением, тремором, гипертермией. Комбинированное лечение с применением эсциталопрама и обратных ингибиторов МАО типа А (например моклобемида) или обратных неселективных ингибиторов МАО (линезолид) также противопоказано в связи с риском развития серотонинового синдрома;
• известный удлиненный интервал QT или врожденный удлиненный интервал QT, одновременное применение с лекарственными средствами, которые удлиняют интервал QT;
• одновременное лечение пимозидом.

Способ применения и дозы

Безопасность применения доз свыше 20 мг в сутки не установлена.

Эзопрам применяют взрослым внутрь 1 раз в сутки независимо от приема пищи.

• Большие депрессивные эпизоды. Обычно назначают 10 мг 1 раз в сутки. В зависимости от индивидуальной чувствительности пациента доза может быть увеличена до максимальной — 20 мг.

Антидепрессивный эффект обычно наступает через 2-4 недели. После исчезновения симптомов лечение необходимо продолжать обычно в течение 6 месяцев с целью укрепления эффекта.

• Панические расстройства без или при наличии агорафобии. В течение первой недели рекомендуется начальная доза 5 мг в сутки, прежде чем увеличить дозу до 10 мг в сутки. Доза может быть в дальнейшем увеличена до максимальной — 20 мг в сутки, в зависимости от индивидуальной чувствительности пациента.

Максимальный эффект при лечении панических расстройств достигается через 3 месяца. Срок лечения составляет несколько месяцев и зависит от тяжести заболевания.

• Социальные тревожные расстройства (социальная фобия). Обычно назначают 10 мг 1 раз в сутки. В зависимости от индивидуальной чувствительности пациента рекомендуется повысить суточную дозу до максимальной — 20 мг в сутки.

Облегчение симптомов, как правило, происходит через 2-4 недели лечения. Рекомендуется продолжить лечение в течение 3 месяцев. Длительное лечение в течение 6 месяцев предупреждает рецидив и может назначаться с учетом индивидуальных проявлений заболевания; следует регулярно оценивать преимущества лечения.

• Генерализованные тревожные расстройства. Обычно назначают 10 мг 1 раз в сутки. В зависимости от индивидуальной чувствительности доза может быть увеличена максимум до 20 мг в сутки. Рекомендуется продолжить лечение в течение 3 месяцев для укрепления эффекта.

Длительное лечение изучалось в течение как минимум 6 месяцев у пациентов, принимавших 20 мг в сутки. Следует регулярно оценивать пользу от лечения и правильность дозировки.

• ; Обсессивно-компульсивное расстройство (ОКР). Обычно назначают 10 мг 1 раз в сутки. В зависимости от индивидуальной чувствительности доза может быть увеличена максимум до 20 мг в сутки. ОКР — хроническое заболевание, лечение должно продолжаться достаточный период для обеспечения полного исчезновения симптомов. Следует регулярно оценивать пользу от лечения и правильность дозировки.

Пациенты пожилого возраста (старше 65 лет).

Рекомендуемая суточная доза для пожилых людей составляет 5 мг. В зависимости от индивидуальной чувствительности и тяжести депрессии доза может быть увеличена до 10 мг в сутки.

Эффективность эсциталопрама при лечении социальных тревожных расстройств у людей пожилого возраста не изучалась.

Почечная недостаточность.

При наличии почечной недостаточности легкой и умеренной степени ограничений нет. С осторожностью следует применять препарат пациентам с тяжелой почечной недостаточностью (клиренс креатинина

Снижение функции печени.

Для пациентов с печеночной недостаточностью легкой и средней степени рекомендуемая начальная доза в течение первых двух недель лечения составляет 5 мг в сутки.

В зависимости от индивидуальной реакции пациента доза может быть увеличена до 10 мг в сутки. Пациентам с тяжелой степенью печеночной недостаточности эсциталопрам нужно применять с осторожностью и при условии очень тщательного подбора доз.

Сниженная активность цитохрома изофермента CYP2C19.

Для пациентов со слабой активностью изофермента CYP2C19 рекомендуемая начальная доза в течение первых двух недель лечения составляет 5 мг в сутки. В зависимости от индивидуальной реакции пациента доза может быть увеличена до 10 мг в сутки.

Прекращения лечения.

Необходимо избегать резкого прекращения лечения.

При прекращении лечения Езопрамом дозу следует постепенно снижать в течение 1-2 недель, чтобы избежать реакции на прекращение приема препарата. Если в период снижения дозы или отмены препарата возникают невыносимые симптомы, можно рассмотреть необходимость возвращения к приему предварительно предназначенных доз. Впоследствии врач может продолжить снижение дозы, но более постепенно.

Побочные реакции

Побочные эффекты проявляются чаще всего во время первого второй недели лечения и, как правило, проявления уменьшаются при продолжении лечения.

Со стороны кровеносной и лимфатической системы : тромбоцитопения.

Со стороны иммунной системы : анафилактические реакции, ангионевротический отек.

Со стороны эндокринной системы : нарушение секреции АДГ.

Со стороны питания и обмена веществ : снижение или усиление аппетита, увеличение массы тела, уменьшение массы тела, гипонатриемия, анорексия ² .

Со стороны психики: тревога, беспокойство, аномальные сны, снижение либидо у мужчин и женщин, аноргазмия у женщин, скрежетание зубами во время сна, возбуждение, нервозность, панические атаки, спутанность сознания, агрессия, деперсонализация, галлюцинации, мания, суицидальные мысли, суицидальная поведение ¹ .

Со стороны нервной системы : головная боль, бессонница, сонливость, головокружение, парестезии, тремор, нарушение вкуса, нарушение сна, потеря сознания, серотониновый синдром, дискинезия, двигательные расстройства, судороги, психомоторное беспокойство / акатизия ² .

Со стороны органов зрения : расширение зрачка, помутнение зрения.

Со стороны органов слуха : звон в ушах.

Со стороны сердца : тахикардия, брадикардия, желудочковая аритмия, включая аритмию torsade de pointes, удлинение интервала QT электрокардиограммы возникало преимущественно у пациентов женского пола с гипокалиемией или с существующим удлиненным интервалом QT, или другими сердечными заболеваниями.

Со стороны сосудистой системы: ортостатическая гипотензия.

Респираторные расстройства : синуситы, зевота, носовое кровотечение.

Со стороны желудочно-кишечного тракта : тошнота, диарея, запор, рвота, сухость во рту, желудочно-кишечные кровотечения (в т.ч. ректальные).

Со стороны печени и желчевыводящих путей : гепатит, изменения функциональных печеночных тестов.

Со стороны кожи и подкожной клетчатки : усиленное потоотделение, сыпь, облысение, крапивница, зуд, синяки, отеки.

Скелетно-мышечные нарушения : артралгия, миалгия.

Со стороны почек и мочевыводящих путей : задержка мочеиспускания.

Со стороны репродуктивной системы и молочных желез: мужчины: расстройства эякуляции, приапизм, импотенция женщины: метроррагия, меноррагия, галакторея.

Общие расстройства : усталость, пирексия, отек.

¹ О случаях суицидальных мыслей и поведения сообщалось во время лечения есциталопрамом или вскоре после его прекращения.

² Такие случаи известны для средств всего класса СИОЗС.

Повышенный риск переломов костей

Согласно доступным данным, среди пациентов в возрасте от 50 лет существует повышенный риск переломов костей при применении СИОЗС и трициклических антидепрессантов. Механизм этого явления неизвестен.

симптомы отмены

Прекращение лечения СИОЗС (особенно внезапное) обычно приводит к симптомам отмены. Головокружение, сенсорные расстройства (в т. Ч. Парестезии и ощущение удара током), расстройства сна (в т. Ч. Бессонницы и яркие сновидения), возбуждение или тревога, тошнота и / или рвота, тремор, спутанность сознания, повышенное потоотделение, головная боль, диарея, тахикардия, эмоциональная нестабильность, раздражительность и нарушения зрения являются самыми частыми реакциями. Обычно эти симптомы являются легкими или средними по тяжести и преходящими, однако у некоторых пациентов могут быть тяжелыми и / или длительными. Таким образом, рекомендуется постепенное прекращение лечения есциталопрамом путем снижения дозы (см. «Особенности применения» ).

Удлинение интервала QT — детальную информацию смотрите в разделе «Особенности применения».

Передозировка

Токсичность. Клинические данные о передозировке эсциталопрама ограничены. Многие случаи вызваны одновременным передозировкой других лекарственных средств. В большинстве случаев симптомы отсутствовали или имели слабую степень тяжести. Сообщение о летальный исход передозировки эсциталопрама являются исключительными, большинство из них включают одновременное передозировки другими препаратами. Прием доз в пределах 400-800 мг эсциталопрама не вызывало каких-либо тяжелых симптомов.

Симптомы . Признаки передозировки эсциталопрама главным образом проявляются со стороны центральной нервной системы (от головокружения, тремора и ажитации до редких случаев серотонинового синдрома, судорог и комы), ЖКТ (тошнота, рвота), сердечно-сосудистой системы (артериальная гипотензия, тахикардия, пролонгация интервала QT, аритмия) и нарушения электролитного баланса (гипокалиемия, гипонатриемия).

Лечение. Специфического антидота не существует. Поддержка и обеспечение проходимости дыхательных путей, адекватная оксигенация и респираторная функция. Промывание желудка, которое следует провести как можно быстрее после приема препарата и применение активированного угля. Рекомендуется постоянный мониторинг функций сердечно-сосудистой системы и основных показателей состояния организма в сочетании с общими симптоматическими поддерживающими мерами.

Применение в период беременности и кормления грудью

беременность

Клинические данные по применению эсциталопрама у беременных ограничены.

Эсциталопрам не следует назначать беременным, за исключением случаев, когда после тщательного рассмотрения всех недостатков и преимуществ была четко доказана необходимость назначения препарата. Рекомендуется тщательное обследование новорожденных, матери которых принимали эсциталопрам в период беременности, особенно в третьем триместре. В случае применения препарата в период беременности также следует избегать резкого прекращения лечения.

У новорожденных, матери которых принимали селективные ингибиторы обратного захвата серотонина (СИОЗС) / селективные ингибиторы обратного захвата серотонина и норадреналина (СИЗЗСН) на поздних стадиях беременности, возможно возникновение следующих симптомов: респираторный дистресс, цианоз, апноэ, судороги, температурная нестабильность, проблемы с грудным вскармливанием, рвота, гипогликемия, артериальная гипертензия, гипотония, гиперрефлексия, тремор, нервное возбуждение, раздражительность, апатичность, постоянный плач, сонливость и нарушения сна. Такие симптомы могут развиться как вследствие чрезмерной серотонинергической действия, так и быть симптомами отмены. В большинстве случаев проявления осложнений возникают непосредственно или вскоре (до 24 часов) после родов.

Эпидемиологические данные показали, что применение СИОЗС беременным может повышать риск устойчивой легочной гипертензии у новорожденных.

кормление грудью

Предполагается, что эсциталопрам проникает в грудное молоко. Поэтому на время лечения кормление грудью рекомендуется прекратить.

Фертильность Данные исследований на животных показали, что некоторые СИОЗС могут влиять на качество спермы. Сообщалось, что в случае применения некоторых СИОЗС людям изменения качества спермы являются обратимыми. Влияния на фертильность человека до сих пор не наблюдалось.

Дети

Антидепрессанты противопоказаны для лечения детей (в возрасте до 18 лет). Суицидальное поведение (суицидальные попытки и суицидальные мысли) и враждебность (преимущественно агрессию, оппозиционную поведение и гнев) чаще наблюдали в ходе клинических испытаний среди детей, принимавших антидепрессанты, по сравнению с теми, которые принимали плацебо. Если по клиническим соображениям решение о назначении все же принято, нужно обеспечить внимательное наблюдение за появлением суицидальных симптомов у пациента. Кроме того, нет данных о дальнейшей безопасности для детей по росту, полового созревания и когнитивного и поведенческого развития.

Особенности применения

Приведенные ниже особые предупреждения и предостережения распространяются на весь терапевтический класс СИОЗС.

парадоксальная тревога

У некоторых пациентов с паническими расстройствами в начале лечения СИОЗС может наблюдаться усиление тревоги. Подобная парадоксальная реакция обычно исчезает в течение двух недель лечения. Чтобы уменьшить вероятность возникновения анксиогенным эффекта, рекомендуется назначать низкие начальные дозы.

судорожные припадки

Эсциталопрам необходимо отменить, если у пациента впервые развился судорожный приступ или повышается частота приступов (у пациентов с установленным диагнозом эпилепсии). Следует избегать применения СИОЗС пациентам с нестабильной эпилепсией, а пациентам с контролируемой эпилепсией обеспечить тщательный надзор.

мания

СИОЗС необходимо с осторожностью применять для лечения больных с манией / гипоманией в анамнезе. При появлении маниакального состояния СИОЗС следует отменить.

сахарный диабет

У пациентов с сахарным диабетом лечение СИОЗС может влиять на гликемический контроль (гипогликемия или гипергликемия). Может потребоваться корректировка дозы инсулина или пероральных противодиабетических средств.

Суицид или клиническое ухудшение

Депрессия связана с риском суицидальных мыслей, скаличення и суицида. Такая угроза существует до достижения устойчивой ремиссии.

Поскольку улучшение состояния может не произойти в течение первых недель лечения или более, следует тщательно наблюдать за состоянием больных к улучшению их состояния. Клинически доказано, что риск суицида может повышаться на ранних стадиях выздоровления.

Другие показания, при которых применяют эсциталопрам, также могут быть связаны с риском суицидального поведения. Кроме того, такие состояния могут быть коморбидными с большим депрессивным расстройством.

Поэтому такие оговорки уместны при лечении больных с другими психическими расстройствами.

Пациенты с суицидальным поведением в анамнезе еще до начала лечения имеют высокий риск суицидальных мыслей или попыток и требуют тщательного наблюдения во время лечения. Метаанализ исследований обнаружил повышенный риск суицидального поведения среди пациентов в возрасте до 25 лет, принимавших антидепрессанты, по сравнению с теми, которые принимали плацебо. Внимательный наблюдение за пациентами с высоким риском особенно необходим в начале лечения и при изменении дозировки.

Пациентов и их окружающих следует предупредить о необходимости наблюдения в отношении какого-либо ухудшения состояния, суицидального поведения или мыслей и необычных явлений в поведении и в случае их возникновения о необходимости немедленной медицинской консультации.

акатизия

Применение СИОЗС / СИЗЗСН связано с развитием акатизии — состоянием, которое характеризуется неприятным изнурительным ощущением беспокойства и необходимости двигаться и часто сопровождается неспособностью сидеть или стоять на одном месте. Такое положение наиболее вероятно может возникать в течение первых нескольких недель лечения. Увеличение дозы может повредить пациентам, у которых развились такие симптомы.

гипонатриемия

При применении СИОЗС сообщалось о единичных случаях гипонатриемии, вероятно, вызванной нарушениями секреции антидиуретического гормона (SIADH), которая обычно проходила при дальнейшем лечении. Особая осторожность необходима при лечении пациентов из групп риска, в частности пожилых людей, с циррозом печени и пациентов, которые параллельно применяют лекарственные средства, которые могут привести к гипонатриемии.

кровоизлияния

Были получены отчеты об увеличении времени кровотечения и такие нарушения, как экхимозы, гинекологические кровотечения, желудочно-кишечные кровотечения и другие кровотечения кожи и слизистых при применении СИОЗС. Поэтому необходима осторожность при лечении пациентов СИОЗС, особенно если они одновременно пероральные антикоагулянты, лекарственные средства с известным влиянием на функцию тромбоцитов (например атипичные антипсихотические и фенотиазины, большинство трициклических антидепрессантов, ацетилсалициловой кислоты, нестероидные противовоспалительные препараты (НПВП), тиклопидин, дипиридамол) или у них есть склонность к кровотечениям.

ЭСТ (электросудорожная терапия)

Клинический опыт одновременного применения СИОЗС и ЭСТ ограничен, поэтому рекомендуется осторожность.

серотониновый синдром

Необходима осторожность при назначении эсциталопрама в сочетании с лекарственными препаратами, обладающих серотонинергические эффекты, например с суматриптан и другие триптанами, трамадолом и триптофаном.

Сообщалось о единичных случаях серотонинового синдрома у пациентов, получавших СИОЗС вместе с серотонинергичными лекарственными средствами.

Признаками начала развития этого состояния могут быть такие симптомы, как ажитация, тремор, миоклонус и гипертермия. В этом случае необходимо немедленно прекратить прием эсциталопрама и начать симптоматическое лечение.

зверобой

Одновременное применение СИОЗС и растительных средств, содержащих зверобой, может привести к повышению частоты побочных реакций.

синдром отмены

При прекращении лечения (особенно внезапном) обычно возникают симптомы отмены. Во время клинических испытаний побочные действия, связанные с прекращением лечения, наблюдались примерно у 25% пациентов группы эсциталопрама и у 15% пациентов группы плацебо.

Риск возникновения симптомов отмены зависит от многих факторов, в частности от продолжительности и дозы терапии и постепенности снижения дозы. Чаще всего сообщалось о головокружение, нарушение функций органов чувств (включая парестезии, ощущение удара током), расстройства сна (в частности бессонница и беспокойные сны), ажитации или страх, рвота / тошноту, тремор, спутанность сознания, усиленное потоотделение, головная боль, диарея, пальпитация , эмоциональную нестабильность, раздражительность и расстройства зрения. В общем эти симптомы слабой или средней тяжести, однако у некоторых пациентов могут быть тяжелыми. Они обычно возникают в первые несколько дней после прекращения лечения, хотя были отдельные сообщения о возникновении таких симптомов после непреднамеренного пропуска только одной дозы. Обычно эти симптомы ограниченной продолжительности и проходят за 2 недели, хотя у некоторых лиц могут приобретать длительного течения (2-3 месяца и более). В этом случае рекомендуется прекращать применение эсциталопрама постепенным уменьшением дозы в течение срока от нескольких недель до нескольких месяцев в зависимости от состояния пациента.

Коронарная болезнь сердца

Из-за ограниченности клинического опыта необходима осторожность при лечении пациентов с коронарной болезнью сердца.

Удлинение интервала QT

О случаях пролонгации интервала QT сообщалось во время медицинского применения преимущественно у пациентов с существующим сердечных заболеваний. В одном из исследований среди здоровых добровольцев в среднем отклонение интервала QTс от начального уровня составило 4,3 мс при применении 10 мг в сутки и 10,7 мс при применении 30 мг / сут.

Эсциталопрам может привести к развитию дозозависимого удлинение интервала QT. В пострегистрационный период сообщалось о удлинение интервала QT, желудочковая аритмия, включая аритмию torsade de pointes, что возникала преимущественно у пациентов женского пола с гипокалиемией или существующему удлиненным интервалом QT или другими сердечными заболеваниями.

Необходимо соблюдать осторожность при применении препарата пациентам с выраженной брадикардией или пациентам с недавним острым инфарктом миокарда или некомпенсированной сердечной недостаточностью.

Электролитные нарушения, такие как гипокалиемия и гипомагниемия, повышают риск развития злокачественных аритмий и должны быть устранены до начала лечения есциталопрамом.

Пациентам с стабилизированными лечением болезнями сердца до начала лечения необходимо провести ЭКГ.

В случае появления признаков нарушения сердечного ритма при применении эсциталопрама лечения нужно отменить и провести ЭКГ.

глаукома

СИОЗС, в т.ч. эсциталопрам, могут влиять на размер зрачка в результате мидриаза. Мидриатический эффект потенциально может сузить угол глаза, что, в свою очередь, может вызвать повышение внутриглазного давления и развитие закрытоугольной глаукомы, особенно у предрасположенных пациентов. Поэтому препарат следует применять с осторожностью пациентам с закрытоугольной глаукомой или глаукомой в анамнезе.

Способность влиять на скорость реакции при управлении автотранспортом или другими механизмами

Хотя эсциталопрам не влияет на интеллектуальное или психомоторное функционирование, любой психоактивное средство может нарушать навыки или способность здравомыслящего мышления. Следует предупредить пациентов о потенциальном риске воздействия на управление автотранспортом или другими механизмами.

Взаимодействие с другими лекарственными средствами и другие виды взаимодействий .

Противопоказаны комбинации.

Неселективные необратимые ингибиторы МАО

Сообщалось о случаях серьезных реакций у пациентов, принимавших СИОЗС в комбинации с неселективным необратимым ИМАО, и у пациентов, которые только закончили лечение СИОЗС и начали прием ИМАО. В некоторых случаях развился серотониновый синдром.

Комбинация эсциталопрама с неселективными необратимыми ингибиторами МАО противопоказана. Лечение есциталопрамом следует начинать через 14 дней после отмены необратимого ИМАО. Лечение неселективными необратимыми ингибиторами МАО следует начинать не ранее чем через 7 дней после прекращения приема эсциталопрама.

Обратная селективный ингибитор МАО типа А (моклобемид)

Вследствие риска развития серотонинового синдрома применение комбинации эсциталопрама с ингибитором МАО типа А моклобемидом противопоказано. Если доказана необходимость этой комбинации, сначала следует назначать минимальные рекомендуемые дозы с тщательным клиническим мониторингом.

Лечение есциталопрамом можно начинать не ранее чем через 1 сутки после прекращения приема обратного селективного ингибитора МАО, моклобемида.

Обратная селективный ингибитор МАО (линезолид).

Антибиотик линезолид (обратный неселективный ингибитор МАО) не следует применять пациентам, которые принимают эсциталопрам.

Если доказана необходимость этой комбинации, сначала следует назначать минимальные рекомендованные дозы и проводить тщательный клинический мониторинг.

Лекарственные средства, удлиняющие интервал QT.

Фармакокинетические и фармакодинамические исследования эсциталопрама и лекарственных средств, которые удлиняют интервал QT, не проводились. Дополнительное действие эсциталопрама и данных лекарственных средств нельзя исключить. Таким образом, одновременное применение эсциталопрама с лекарственными средствами, которые удлиняют интервал QT, такими как антиаритмические средства класса ИА и ИИИ, антипсихотические средства (включая производные фенотиазина, пимозид, галоперидол), трициклические антидепрессанты, некоторые противомикробные средства (в том числе спарфлоксацин, моксифлоксацин, эритромицин для внутривенного применения, пентамидин, антималярийные средства, особенно галофантрин, некоторые антигистаминные средства (включая астемизол, мизоластин) противопоказано.

Комбинации, требующие осторожности

селегилин

Комбинация с селегилином (необратимый селективный ингибитор МАО типа Б) требует осторожности. Существует опыт безопасной комбинации селегилина в дозе до 10 мг в сутки с рацемическим циталопрамом.

Серотонинергические медицинские препараты

Одновременное применение с серотонинергичными лекарственными средствами (например с трамадолом, суматриптан и другие триптанами) может привести к развитию серотонинового синдрома.

Лекарственные средства, снижающие судорожный порог

СИОЗС могут снижать судорожный порог. Рекомендуется осторожность при одновременном применении препаратов, которые обусловливают снижение порога судом (например антидепрессантов (трициклические, СИОЗС), нейролептиков (фенотиазины, тиоксантены, бутирофенонов), мефлохина, бупропион и трамадола).

Литий, триптофан

Поскольку зарегистрированы случаи усиления действия при совместном применении СИОЗС и лития или триптофана, рекомендуется с осторожностью одновременно назначать эти препараты.

зверобой

Одновременное применение СИОЗС и растительных средств, содержащих зверобой, может привести к повышению частоты побочных реакций.

антикоагулянты

Возможно изменение эффектов антикоагулянтов вследствие одновременного применения с есциталопрамом. Пациентам, принимающим пероральные антикоагулянты, необходимо провести тщательный мониторинг системы свертывания крови до и после применения эсциталопрама.

Одновременное применение НПВП может усилить склонность к кровотечению.

этанол

Эсциталопрам не имеет фармакодинамического или фармакокинетического взаимодействия с этанолом, но, как и в случае применения других психотропных лекарственных средств, одновременный прием эсциталопрама с препаратами, содержащими этанол, не рекомендуется.

Лекарственные средства, которые могут привести к гипокалиемии / гипомагниемию

Необходимо соблюдать осторожность при одновременном применении эсциталопрама с лекарственными средствами, которые вызывают гипонатриемию / гипомагниемию, поскольку при приеме такой комбинации препаратов повышается риск развития злокачественной аритмии (см.

Раздел «Особенности применения»).

Влияние других лекарственных препаратов на фармакокинетику эсциталопрама.

Метаболизм эсциталопрама происходит, главным образом, с участием CYP2C19, но в метаболизме также задействованы CYP3A4 и CYP2D6, хотя и в меньшей степени. Частичным катализатором метаболизма основного метаболита S-DCT (деметилированного эсциталопрама) считается изофермент CYP2D6.

Совместное применение эсциталопрама и омепразола 30 мг 1 раз в сутки (ингибитор CYP2C19) влечет умеренный рост (примерно на 50%) концентрации эсциталопрама в плазме крови.

Одновременное применение эсциталопрама и циметидина 400 мг 2 раза в сутки (умеренный общий ингибитор ферментов) влечет умеренный рост (примерно на 70%) концентрации эсциталопрама в плазме.

Таким образом, необходимо с осторожностью назначать эсциталопрам одновременно с ингибиторами цитохрома CYP2C19 (например с омепразолом, езомепрозолом, флувоксамином, лансопразолом, тиклопидином) или циметидином. При одновременном применении с вышеупомянутыми препаратами мониторинг побочных эффектов может побудить к уменьшению дозы эсциталопрама.

Влияние эсциталопрама на фармакокинетику других лекарственных препаратов.

Эсциталопрам является ингибитором фермента CYP2D6. Необходима осторожность при назначении эсциталопрама одновременно с препаратами, метаболизм которых происходит с участием этого фермента, а также с препаратами, имеющими малый терапевтический индекс, например с флекаинидом, пропафеноном, метопрололом (который применяют при сердечной недостаточности), или с лекарствами, действующих на ЦНС и в основном метаболизируется с участием CYP2D6, например с антидепрессантами ─ дезипрамин, кломипрамином и нортриптилином; антипсихотическими препаратами ─ рисперидоном, тиоридазином или галоперидолом. В этих случаях может потребоваться корректировка дозы.

Одновременное применение с Дезипрамин (основной метаболит имипрамина) или метопрололом приводит к двукратному увеличению плазменных уровней этих двух субстратов CYP2D6. Эсциталопрам вызывает слабое подавление CYP2C19. Поэтому рекомендуется соблюдать осторожность при совместном назначении лекарственных препаратов, метаболизм которых происходит с участием CYP2C19.

Фармакологические свойства

Фармакодинамика. Эсциталопрам является селективным ингибитором обратного захвата серотонина (5-HT) с высоким сродством с первичной участком связывания. Он также связывается с аллостерический участком переносчика серотонина с меньшим в 1000 раз родством.

Эсциталопрам не имеет совсем или имеет очень слабую способность связываться с множеством рецепторов, включая 5-HT _{1 A} , 5-HT ₂ , допаминовые D ₁ и D ₂ рецепторы, α ₁ -, α ₂ -, β-адренорецепторы, гистаминовые H ₁ -, мускариновые холинергические, бензодиазепины и опиатные рецепторы. Угнетение обратного захвата 5-HT серотонина является лишь вероятным механизмом действия, способен объяснить фармакологические и клинические эффекты эсциталопрама.

Фармакокинетика.

Абсорбция. Всасывания практически полное и не зависит от пищи. Среднее время достижения максимальной концентрации (среднее T _max ) составляет около 4:00. Биодоступность эсциталопрама ожидается на уровне 80%.

Распределение. Объем распределения (Vd, β / F) после перорального применения составляет от 12 до 26 л / кг. Связывание эсциталопрама и его основных метаболитов с белками плазмы крови менее 80%.

Метаболизм. Эсциталопрам метаболизируется в печени до деметилированного и дидеметильованого метаболита. Оба они являются биологически активными. Азот также может окисляться в форму N-оксидного метаболита. Как метаболиты, так и исходное соединение частично выводятся в форме глюкуронидов. После многократного применения средняя концентрация деметил- и дидеметилметаболитив обычно составляет соответственно 28-31% и <5% от концентрации эсциталопрама. Метаболизм эсциталопрама в деметилированного метаболит происходит главным образом с помощью цитохрома CYP2C19. Возможна определенная роль и ферментов CYP3A4 и CYP2D6.

Выделение . Период полувыведения (t½β) после многократного применения составляет около 30 часов. Клиренс при пероральном применении составляет 0,6 л / мин. В основных метаболитов эсциталопрама период полувыведения более длительный. Считается, что эсциталопрам и его основные метаболиты выводятся через печень (метаболический путь) и почками. Большая часть выводится в виде метаболитов с мочой.

Кинетика эсциталопрама линейная. Равновесная концентрация достигается за 1 неделю. Средняя равновесная концентрация 50 нмоль / л (от 20 до 125 нмоль / л) достигается при суточной дозе 10 мг.

Пациенты пожилого возраста (старше 65 лет)

У людей пожилого возраста эсциталопрам выводится медленнее, чем у более молодых пациентов. Количество вещества, находящегося в системном кровообращения, рассчитанная с помощью фармакокинетического показателя «площадь под кривой» (AUC), у пожилых людей на 50% выше, чем у здоровых добровольцев.

Недостаточность функции печени

У пациентов с умеренной или легкой печеночной недостаточностью (по критериям Чайлд-Пью A и B) период полувыведения эсциталопрама увеличивался почти вдвое и экспозиция была на 60% выше, чем у лиц с нормальной функцией печени.

Ослабление функции почек

У пациентов с нарушением функции почек (CLcr 10-53 мл / мин) наблюдалось увеличение периода полувыведения рацематного циталопрама и незначительный рост экспозиции. Концентрации метаболитов в плазме крови не исследовались, но можно предположить их рост.

Полиморфизм . При недостаточной активности фермента CYP2C19 отмечались двойные концентрации препарата в плазме крови по сравнению с нормальным метаболизмом эсциталопрама. При недостаточности фермента CYP2D6 существенных изменений экспозиции не замечалось.

Основные физико-химические свойства

Эзопрам 10 мг — белые, овальные, двоякоопукли таблетки, покрытые пленочной оболочкой с маркировкой «Е» с одной стороны и с распределительной насечкой с другой и с обеих сторон;

Эзопрам 20 мг — белые, овальные, двоякоопукли таблетки, покрытые пленочной оболочкой с маркировкой «Е» с одной стороны и с распределительной насечкой с другой и с обеих сторон.

Срок годности

3 года.

Условия хранения

Хранить в сухом, защищенном от света месте при температуре не выше 25 ° С. Хранить в местах, недоступных для детей.

Упаковка

По 10 таблеток в блистере, по 3 блистера в пачке картонной.

Категория отпуска

По рецепту.

Производитель

Актавис ЛТД, Мальта.

Балканфарма-Дупница АО, Болгария.

Местонахождение

ВLB016, Булебел Индастриал дом, г.. Зейтун ZTN3000, Мальта.

2600, Дупница, ул. Самоковське шоссе, 3, Болгария.
