1 СОДЕРЖАНИЕ: Назначение z . . . . 1 Техническая характеристика . . . . . . I Комплект поставки.........................7 Устройство и принцип работы ..............8 Указание мер безопасности ............... 8 Подготовка прибора к работе и порядок работы ...... 9 Указания по поверье ...... 12 Транспортирование и хрансиие ........... 15 Свидетельство о приемке .................17 Гарантийные обязательства................17 ПРИЛОЖЕНИЯ: 1. Схема электрическая принципиальная. 2. Перечень элементов к схеме электрической принципиальной. 3. Сведения о содержании драгоценных материа- лов в приборе Ц4342. Прибор комбинированный Ц4342. Житомир, облполи графизда г, 1982. Поди в печ. 14.12.82. Формат 60x80/32. Бум. газетная. Выс. печ. Усл. печ. л. 0,7. Уч.-изд. л. 0,8. Тираж 35000. экз. Изд. № 806. Зак. 3934. Бесплатно. Заказное. Обл- полиграфиздат. 262001. Житомир, К. Маркса, 14. Об- ластная типография. 262001 Житомир, Комсомольская. 19.

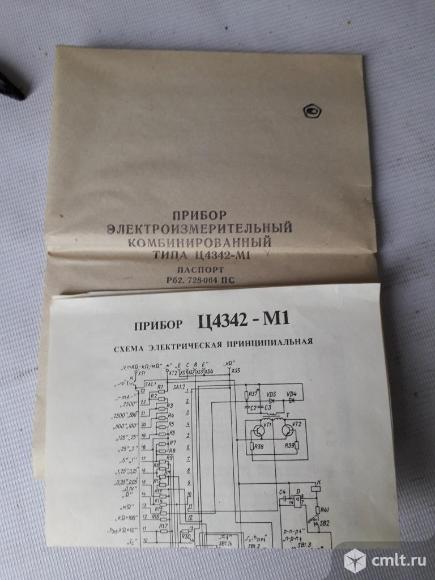

ПРИБОР КОМБИНИРОВАННЫЙ Ц4342 ПАСПОРТ
Назначение Прибор электроизмерительный комбинированный Ц4342 (далее прибор) с автоматической защитой от электрических перегрузок предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения пере- менного тока синусоидальной формы, сопротив- ления постоянному току, параметров транзисто- ров мощностью до 150 мВт (1св.о — обратного тока коллекторного перехода, 1ево — обратного тока эмиттерного перехода, Ices — начального тока коллектора, Ь21Е — статического коэффициента передачи тока в схеме с общим эмиттером). Прибор изготавливается для внутрисоюзных и экспортных поставок. Экспортные поставки выпол- няются в климатических исполнениях УХЛ4 и 04.2. Рабочие климатические условия применения — температура окружающего воздуха от минус 10 до плюс 40 °C, относительная влажность воздуха до 90 % при температуре 30 °C. Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппара- туры в помещениях с искусственно регулируемы- ми климатическими условиями, например, в за- крытых отапливаемых или охлаждаемых и венти- лируемых производственных и других, в том числе хорошо вентилйруемых подземных помещениях (отсутствие прямого воздействия солиечиой ради- ации и отсутствие воздействия песка и пыли на- ружного воздуха). Технические характеристики Конечные значения диапазонов измерений, зна- чения пределов допускаемых основных погреш-
ностей (в нормальных, условиях применения' табл. 2), значения потребляемого тока и падения напряжения на зажимах прибора соответствуют табл. 1. Т а б лида 1 I [змеряемая величина Предел до- пускаемой основной погрешности, % Конечное зна- чение диапа- зонов изме- рений Ток потрсб- .ления, мА. иг болк С 1 Падение 1 напряжения, В, не более 1 Напряже- ние посто- янного тока, В ±2,5 1; 5; 10; 50; 250; 1000 0,053 — Напряже- ±4,0 ние перемен- ного тока, В 1 5 10 50; 250; 1000 5,20 2,70 — 1,05 0,28 Сопротив- ление по- стоянному току, кОм ±2,5 0,3 5,0 50.0 500,0 5000,0 7,00 0,70 0,07 10,00 Сила по- стоянного тока, мА ±2,5 0,05; 0,25; 1; 5: 25; 100; 500: 2500 — 0,4 Сила пере- менного тока, мА ±4,0 0,25; 1; 5; 25; 100, 500; 2500 — 1,2 Н21Е 1сво, 1ево, Ices ± 10 ±2,5 1000 50 мкА — —»
Примечание. Пределы допускаемых основ- ных погрешностей прибора (у) выражаются в процентах от нормирующего значения (Хп) в виде приведенных погрешностей по формуле; 100 А где А — абсолютная погрешность; Хп —нормирующее значение, равное при изме- рении силы тока и напряжения конечному значению диапазона измерения, при изме- рении сопротивления и «1121Е» длине шка- лы соответствующего диапазона измере- ния. Значение длины шкал, мм, не менее; «й» — 49; «кй, Мй» — 66; «h21E» — 57. Таблица 2, Влияющая величина Нормальное значение Горизонтальное + 2° Положение Температура окружаю- щего воздуха, °C Относительная влаж- ность воздуха, % Атмосферное давление кПа (мм рт. ст.) Частота при измерении силы и напряжения пе- ременного тока Форма кривой тока илн напряжения 20±5 65+15 100 + 4 (750 + 30) Нормальная область частот (табл. 3) Синусоидальная с коэф- фициентом гармоник не более 2 % 3
Влияющая величина Нормальное значение Напряжение источника 3,7—4,7 В (встроенный питания: автоматичес- электрохимический неточ- ной защиты п схемы ом- пик постоянного тока), метра Магнитное поле Земное Коэффициент перемен- ной составляющей посто- янного тока или напря- жения, %, не более 3 Частотный диапазон прибора при измерении си- лы и напряжения переменного тока соответствует табл. 3. Таблица 3 Конечное значение диапазонов изме- рений Нормальная область частот, Гц Рабочая область частот, Гц 1; 5; 10 В 45—1000 1000—2000 50 В 45—500 500—1000 250 В 45—200 200—500 1000 В 45—100 100—200 0,25; 1; 5; 25; 100; 500; 2500 мА 45—1000 1000—2000 Время установления рабочего режима и пока- заний прибора ие превышает 4 с после включе- ния. Прибор допускает продолжительность непре-
рывиой работы в течение 16 ч в диапазонах из- мерений, не требующих источников питания. Непрерывная работа прибора в диапазонах измерений, требующих источников питания (ом- метр и измерение параметров транзисторов), опре- деляется нормируемой емкостью этих источников и потреблением прибора (табл. 1), но не более 16 ч. Изоляция между всеми изолированными электрическими цепями и корпусом, а также наружными органами управления коммутирующих и регулировочных элементов прибора в нормаль- ных климатических условиях применения (табл. 2) выдерживает в течение 1 мин. действие испыта- тельного напряжения значением 3 кВ (действую- щее значение) переменного тока частотой 50 Гц. Прибор выдерживает кратковременные электри- ческие перегрузки, значения которых не превыша- ют 25-кратных от конечного значения диапазона измерений, но не более 50 А в последовательных и 2 кВ в параллельных электрических цепях. Вре- мя перегрузки 0,2—20 с с интервалом 20 с. Одпако, исходя и? специфики построения схемы измерения параметров транзисторов проводимос- ти типа п-р-п, следует учитывать, что при вклю- чении кнопки «п-р-п» схема защиты отключается и прибор не защищен от перегрузок. Примечание. При отсутствии источника пи- тания автоматической защиты кратковре- менные перегрузки (испытательный ток илн напряжение) не должны превышать в диапазоне измерений: до 1 А — 5-1 ном; св. 1 А — 2,5-(1 A+I ном): до 100 В — 5 • U ном; св. 100 В — 2-U ном (ио не более 2 кВ), 5
Время воздействия перегрузки не более 0,5 с. Изменение показаний, вызванное изменением положения прибора от нормального (табл. 2) в любом направлении на 10°, не превышает±2,5 %. Изменение показаний, вызванное изменением температуры окружающего воздуха от нормально- го значения (табл. 2) до любого значения в преде- лах температурного диапазона рабочих условий хрименения, не превышает предела допускаемой основной погрешности (для омметра ±1,25 %) иа каждые 10 °C изменения температуры. Изменение показаний прибора, вызванное изме- нением относительной влажности окружающего воздуха от нормального значения (табл. 2) до верхнего значения рабочих условий применения, нс превышает значения предела допускаемой ос- новной погрешности. Изменение показаний, вызванное изменением частоты от границы нормальной области частот до любого значения частоты в смежной части рабо- чей области (табл. 3), не превышает ±4 с/о- Изменение показаний, вызванное влиянием внеш- него постоянного однородного магнитного поля с индукцией 0,5 .мТ при самом неблагоприятном на- правлении магнитного воля не превышает ±1,5 %. Изменение показаний, вызванное влиянием внешнего однородного магнитного поля, синусо- идально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по из- мерительным цепям испытуемого прибора, при са- мых неблагоприятных направлении и фазе магнит- ного поля ие превышает ±4 %. Индукция магнитного поля при частотах до 1 кГц не должна превышать 0,2 мТл. Изменение показаний прибора при установке его
на ферромагнитном основании толщиной (2 + 0,5) мм и под влиянием помещенного вплотную с ним такого же прибора, до этого находившегося иа расстоянии не менее 1 м, не превышает +1,2 %. Изменение показаний, вызванное отклонением формы кривой силы или напряжения переменно- го тока от нормального значения (табл. 2) под влиянием 2-й, 3-й или 5-й гармонической состав- ляющей, равной 5 % от действующего значения измеряемой силы тока или напряжения, не превы- шает + 8 %. Габаритные размеры прибора 2151115x90 мм. Масса прибора не более 1,5 кг. Комплект поставки Вместе с прибором поставляются: паспорт (совмещенный с техническим ' описанием и инструкцией по эксплуа- тации) . . , ...................... . 1 экэ, сменный электрохимический источник тока (встроенный в прибор) с ресур- сом сохранности ие менее 2/3 его га- рантийного срока со дня отгрузки прибора предприятием-изготовителем 3 шт, провод соединительный...................2 шт, зажим контактный................., . 2 шт, футляр для укладки прибора и при- надлежностей ..........................1 шт. Примечание. Допускается электрохимии веские источники тока поставлять не встроенными в прибор, а также по согласованию с потребите- лем исключать их из комплектности. 7
Устройство и принцип работы Элемейты электрической схемы прибора заключены в изоляционный корпус, состоящий из двух частей. Органы управления, отсчетное устройство и присоединительные зажимы размешены на лице- вой стороне корпуса. Электрохимические источники така для питания схемы омметра, схемы измерения параметров тран- зисторов и автоматической защиты расположены в камере с тыльной стороны корпуса. . Конструкция прибора предусматривает смену электрохимических источников така без наруше- ния клейма изготовителя. В приборе применен механизм измерительный (МИ) магнитоэлектрической системы на растяж- ках с внутрирамочным магнитом. Ток полного отклонения измерительного меха- низма — 29 мкА, падение напряжения на обмот- .Ке рамки не превышает 29 мВ. Расширение пределов измерения осуществляется с помощью коммутации универсального шунта и добавочных сопротивлений вольтметра. Выпрям- ление переменного тока происходит по двухполу- нериодной схеме, выполненной на полупроводни- ковых диодах. Схема измерения параметров тран- зисторов построена на базе схемы измерения пос- тоянных токов. Для питания омметра в диапазоне измерения «Мй» от внутреннего источника тока применен преобразователь напряжения. г Указания мер безопасности При работе е прибором необходимо со- 8
J блюдать действующие типовые правила техники I безопасности. । При измерениях в цепях с напряжением свыше 36 В следует включать и отключать при- : бор при выключенном напряжении в исследуе- мой цепи. [ Измерения в цепях с напряжением свыше 200 В должны производиться в присутствии дру- гих лиц. Недопустимо переключение прибора с одного вида измерения на другой, а также пере- ключение диапазонов измерений без отключения от исследуемой схемы. Подключение прибора к исследуемой схе- ме должно производиться посредством соедини- тельных проводов, поставляемых с прибором. Подключение прибора к исследуемой цепи с помощью щупов необходимо производить одной рукой, держась за изоляционную втулку щупа. Вторая рука должна быть свободной во избежа- ние прохождения электрического тока через ор- ' ганизм человека. При исследовании' электрической схемы прибор должен располагаться так, чтобы при снятии показаний была исключена опасность при- косновения к частям исследуемой схемы, нахо- дящимся под напряжением. Подготовка прибора к работе ' ‘ и порядок работы Для получения правильных результатов измерений и для предупреждения возможных повреждений прибора следует придерживаться, следующих правил: — выдержите прибор не менее 2 ч в рабочих климатических условиях применения, если прибор 9 I
длиюльное время- находился в климатических условиях, отличающихся от рабочих; — установите электрохимкееский источник то- ка в камеру прибора в случае его поставки не вспоенным в прибор; — установите прибор в горизонтальное поло- жение, а стрелку корректором н, отметку ме- ханического нуля: — нажатием на кнопку » включи 1 е автоматическую' защиту или же убедитесь, что ока включена; — проконтролируйте, при необходимости, ис- правность электрохимического источника тока и работоспособность устройства зашиты, при на- жатии на кнопку « » должно сработать устройство защиты, t;o\;c чего необходимо вклю- чить автоматические защиту. Схемы включения прибора при различных изме- рениях указаны на тыльной стороне корпуса при- бора, на крышке камеры электрохимических ис- точников тока. Включите одну из кнопок переключателя рода работ «~», «г.х» или «п-р-п». в зависимости с г вида измеряемой величины; при измерении на по- стоянном токе, а также параметров транзисторов типа «р-п-р», все кнопки переключателя рода ра- бот должны находиться в верхнем фиксированном положении. Установите переключатель диапазонов измере- ний в одно из фиксированных положений, соответ- ствующее предполагаемому значении ' млеряехой величины.
Перед измерением сопротивлений в диапазоне измерений «Я» ручкой с обозначением «Q, кП, М&> установите стрелку на отметку «оо» шка- ла: «Я». В диапазонах измерений «кЯ», «?ЛЯ» этой же ручкой установите стрелку на от- метку «О» шкалы «кЯ, МЯ», предварительно за- коротив зажимы для подсоединения измеряемого сопротивления. Подключите прибор к исследуемому объекту и произведите отсчет результата измерения по со- ответствующей шкале отсчетного устройства. Перед подсоединением транзистора для изме- рений его параметров установите переключатель диапазонов измерений в положение «I свс». Подсоедините транзистор в соответствии с мар- кировкой выводов и обозначениями на приборе. При измерениях I сво, I ево, I ces подсоедини- те транзистор в соответствии с рис. 1, 2, 3, ус- тановите переключатель диапазонов измерений в по.’:ои:еш:а «1 свс», произведите отсчет по шка- ле «—V, А», конечное значение которой соот- ветствует 50 мкА. ВНИМАНИЕ! При измерении I ево значение напряжения между базой и эмиттером 4,5 В. Рис. 1. Рис. 2. Рис. 3. Измерение I сво Измерение I ево Измерение I се§ 11
При измерении статического коэффициента пе- редачи тока переключатель диапазонов из- мерений установите в положение «I», ручками регулировки «1с» по шкале «—V, А», конечное значение которой соответствует 5 мА, установите значение тока коллектора в 1 мА. Установите переключатель диапазонов измере- ний в положение «0,1-h21E-Ie» или «h21E-Ic», произведите отсчет по шкале «Ь21Е». При уста- новке тока, отличного от 1 мА, значение, отсчи- танное по шкале «h21E», необходимо умножить на отношение выставленного значения тока кол- лектора К значению тока в 1 мА. В и и м а н и с! По окончании измерений во избежание разряда электрохимического источника тока рекоменду- ется все кнопки переключателя рода работ уста- новить в верхнее фиксированное положение. Указания по поверке Поверка прибора должна производиться по ме- тодике, изложенной в «Инструкции 184—62 по по- верке амперметров, вольтметров, ваттметров и варметров» Госстандарта СССР п в ГОСТ 8.409-81 «Омметры. Методы и средства проверки». Определение основной погрешности измерения статического коэффициента усиления транзисто- ров по току Ь21Е производится по схеме замеще- ния транзистора (рис. 4) методом сличения пока- заний испытуемого прибора с показаниями образ- цовых приборов в следующей последовательности: переключатель диапазонов измерений установи- те в положение 1с; кнопку переключателя рода работ установите в 12
одно из положении «р-п-р» или «п-р-п» в зависи- мости от вида .проводимости; соберите схему (рис. 4) для «р-п-р» проводи- мости, а в случае «п-р-п» проводимости изменить полярность ИГЛ и ИП2. Рис. 4 Схема замещения транзистора для определения основной погрешности измерения статического коэффициента усиления транзисторов по току h21Е. ИП1 — миллиамперметр постоянного тока с верхними пределами измерения 1—5 мА; ИП2 — микроамперметр постоянного тока с верхним» пределами измерения 50—500 мкА; R — регулируемое сопротивление значением 1 кОм. Изменением значения регулируемого сопро- тивления R установите необходимое значение тока на испытуемом приборе по шкале постоян- ного тока, верхний предел которой 5 мА, затем по образцовому миллиамперметру отсчитайте зна- чение тока 1с. Перевести переключатель диапазонов измерений в одно из положений «h21E-Ic> нли «0,1 h21Е• 1с», 13
ручками установки тока установите стрелку ис- пытуемого прибора на одну из отметок шкалы «h21 Е» и по образцовому микроамперметру отсчи- тайте значение тока базы 1в. Погрешность статического коэффициента пере- дачи тока (yh?lE) испытуемого прибора опреде- ляется по формуле: vh21E = ylc — у!в, (2) •где ylc — приведенная погрешность измерения тока 1с; у1в — приведенная погрешность измерения тока 1в. Числовое значение тока 1в вычисляется по фор- муле: 1с 1В Н21Е • Icj ’ (3) где 1с — установленное значение тока коллектора; И21Е — поверяемая отметка шкалы «1121Е»; Ici — безразмерный коэффициент, численно равный установленному значению тока кол- лектора 1с. Определение основной погрешности из- мерения 1сви, 1ево и Ices производится по схе- ме замещения транзистора (рис. 5) методом сличения показаний йспытуемого прибора с по- казаниями образцового прибора в следующей последовательности: переключатель диапазонов измерений устано- вите в положен!?' «1сво»; кнопку переключателя рода работы установите в одно из положений «р-п-р» или «п-р-п» в за- висимое! и от вида проводимости: соберите схему (рис. 5) для «р-п-р» проводи- 14
мости, а в случае «п-р-п» проводимости изменить полярность 1<>'’соелинриия ИП. R С - Л + ипр- «*•» Схема замещения транзистора для определения основной погрешности измерения 1сво, 1ево, Ices. ИП — микроамперметр постоянного тока с верхним пре- делом измерения 50 мкА; Р — регулируемое сопротивление значением I МОм. Изменением значения регулируемого сопро- тивления R установите необходимое значе- ние тока из испытуемом приборе по шкале по- стоянного тока, верхний предел которой 50 мкА, затем снимите показания на образцовом микроам- перметре и определите погрешность. Тралспортировайие л хранение Прибор должен транспортироваться в за- крытом ^транспорте любого' вида. При транспор- тировании воздушным трарспоргом прибор дол- жен быть размешен в герметизированных отсе- ках. Значения климатических,и механических воздей- гг. л Д 15
ствий при транспортировании прибора не должны превышать предельных. Предельные условия транспортирования: температура окружающего воздуха от минус 50 до 50 'С; относительная влажность воздуха до 95 % при температуре 30 "С; максимальное ускорение механических .ударов яе должно превышать 30 м/dj. при. частоте 80—120 ударов в минуту. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки прибо- ра, не должны иметь следов перевозки цемента, угля, химикатов и т. п. Прибор в течение гарантийного срока храпения должен храниться в упаковке изготовителя при температуре окружающего воздуха от 1 до 40 °C и относительной влажности до 80 %. Хранение прибора без упаковки следует произ- водить при температуре окружающего воздсха от 10 до 35‘С н относительной влажности то 80% при температуре 25 "С. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
Свидетельство о приемке Прибор электроизмерительный комбинированный Ц4342 заводской иомер £ соотве к эксп. Miiyelijd У 251)4.3365-78 и признан годным Рт^йтр'дз \ Р Ю5 J 09 выпуска «______»_______ м. Дата Представитель ОТ К Гарантийные обязательства Изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении условий эксплуатации, хранения и транспортиро- вания. Гарантийный срок эксплуатации 24 месяца со дня ввода прибора в эксплуатацию. Гарантийный срок хранения 6 месяцев с момента изготовления. Примечание. Гарантийный срок иа встраи- ваемые в прибор электрохимические источники тока — по стандартам и техническим урловияу на
Приложение 2. ПЕРЕЧЕНЬ элементов к схеме электрической принципиальной Наименование К-во Примечание >|Поз. St б'бозиа- • ’ чейие Резисторы = Шунт 0,072 Ом±0,5 % 7.717.130 » 0,288 Ом+0,5 % 7.717.131 Резистор 1,44 Ом±0,5 Vo 5.634.144-67 С2-29В-0,125-5,42 Ом ±0,5 %-1,0-В С2-29В-0,125-1,8 Ом±0,5 %-1,0-В С2-29В-0,125-27,1 Ом±0,25 %-1,0-В С2-29В-0.125-145 Ом±0,5 %-1,0-В МЛТ-0,5-20 кОм±5 % С2-29В-0,125-180 Ом±0,5 %-1,0-В С2-29В-0,125-361 Ом±0,5 %-1,0-В МЛТ-0,5-130 кОм ±5 % С2-29В-0,125-180 Ом±0,5 %-1,0-В 1 S* 1 ^раралйельно 1 I RJ'=14|Om±0,5% 1 ~ Параллельно 1 R9=360 Ом±0,5 % 1 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25—1 R25 R25—2 R26—1 R26 R26—2 R27 R28 R29 R30* С2-29В-0,125-2,71 кОм±0,25 %-1,0-В С2-29В-0,125-487 Ом ±0,5 %-1.0-В С2-29В-0,125-698 кОм±0,5 %-1,0-В С2-29В-0,125-69 кОм-1-0,5 % 0,5-1,0-В С2-29В-0,125-6,0-1 кОм±0,5 %-1,0-В МЛТ-0.5-36 Ом± 10 % С2-29В-0,125-18,4 кОм±0,5 %-1,0-В С2-29В-0,125-25,2 Ом±0,5 %-1,0-В С2-29В-0,125-79,6 кОм ±0,5 %-1,0-В С2-29В-0,125-1.67 кОм±0,5 %-1,0-В С2-29В-0,125-100 кОм±0,5 %-1,0-В С2-29В-0,125-9,2 кОм±0,5 %-1,0-В С2-29В-0,125-796 кОм±0,5 %-1.0-В С2-29В-0,25-1,0 МОм±0,5 %-1.0-В С2-29В-0.5-1.5 МОм±0,5 %-1,0-В С2-29В-0,5-1,5 МОм±0,5 %-1,0-В С2-29В-2-7.5 МОм ±0,5 %1,0-В С2-29В-2-7,5 МОм±0,5 %-1,0-В СПЗ-9а-П-1,5 МОм ±20 %-25 СПЗ-9а-П-100 кОм±20 %-25 М.ЛТ-0,5-3 кОм ±5 % МЛТ-0,5-82... 120 кОм±10 % 1 1 1 1 1 1 1 1 1 1 1 1 1 I 1 1 1 1 1 1 1 1 Последовательно R25=3MOm±0,5% Последовательно R26=15MOm± ±0,5%
——' • г , ч .г-га ° Поз. обозна- Наименование К-во Примечание ченне R31 МЛТ-0,5-5,6 кОм + 10 % 1 R32 СПЗ-9а-П-3,3 кОм±20 %-25 1 R33 СП 5-1 В А 1 Вт 3,3 кОм+ 5 % 1 R34 МЛ Т-0,5-56 Ом+10 % 1 R35 МЛ Т-0,5-680 Ом+Ю % 1 Доп. R35--300 Omw. 1 кОм R37 МЛТ -0,5-56 кОм+ 10 % 1 R38, R39 МЛТ-0,5-1,1 кОм+5 °/о 2 R40 С2-29В-0,125-673 Ом+ 0,5 %-1,0-В 1 R41 СП5-1 BA 1 Вт 1,5 кОм + 5 % 1 Конденсаторы ie₽. - Cl, С2 МБМ-160 В-0,1 мкФ+10% 2 СЗ К31-11-3-Б-10000 пФ±10 % 1 С4 К50-6-1-6,3В—50 мкФ-БИ 1 Д1, Д2, Диод КД521 В 4 ДЗ, Д4 Д5, Д6, Диод Д9Д 4 Д7, Д8 У1 Усилитель КМП201УП1А 1 Tl, Т2 Транзистор КТ315Г МИ Механизм измерительный 3.253.039-06 р Реле автовыключателя 4.568.003 Тр Трансформатор 5.760.119 Кл1, Кл2 Зажим 4.835.179-30, 4.835.179-28 Ги 1—4 Гнездо Ги5 Гнездо 8.573.023 В1 Плата 1Н 4.880.001 В2 Переключатель П2К Кн1 Кнопка ч Б Элемент 316 2 1 1 1 2 4 1 3 1 1 3 Карта заказа 6.618.082 Примечание. В приборе могут быть установлены элементы других типов, не ухудшающие метрологические характеристики прибора.
Приложение 3. СВЕДЕНИЯ о содержании драгоценных материалов в приборе Ц4342 (в граммах) 1 1аименовапис Обоз на чепие Сбор о ч н ы е ели ни ц ы, комплекты, комплексы I обозна- i © I к’г,° чение j “ । 13 ! * ! н <д. Масса 1 шт. Масса в изд. № акт* Приме чание 1 2 з 1 4 | 5 6 7 8 9 Серебро Кольцо 7.722.000 4.880.001 1 3 0,07868 0,23604 покрыт. Лепесток 7.750.034 4.880.001 24 3 ' 0,01285 0.92520 покрыт. Мостик 7.740.001 4.880.001 1 3 0,02267 0,06801 покрыт. Шунт Контакт би- 6.626 052 7.102.442 1 1 0,10810 0,10810 припой металлический 6.624.007 1.568 003 1 1 0,04013 0,04013 Контакт би- металлический 6.624.008 4.568.003 I . i 0,10990 0,10990 1,48738 Покупные изделия Серебро Усилитель КМП201 VFTT Д 7.102.442 1 1 0.04602 0.04602 Переключатель <У 111Л 6.618.040 7.102,443 3 1 0.04432 0.13296 Резистор МЛТ 0,5 7.102.442 9 1 0.00613 0,05517 Резистор МЛТ 0,5 7.102.443 2 1 0,0061.3 0,01226 СПЗ-9а 7.102.442 .3 1 " 0.03694 0,11082 Резистор СП5-1 ВА 7.102.443 ~ ~z2 1 0.08656 0.17312 0.63 Серебро азотнокислое Резистор СПЗ-9а 7.102.442 3 1 0,01239 0.03717 Порошок в спец, массе Платина Рамка 6.642.020 6.642.021 2 1 0,00030 0,00060 Растяжка 0? ' Золотой- -_у Диол Транзистор * 521В К.Т315 Г 7.102.441 7,102,442 4 2 1 1 0,00124 0,0024В Масса v чистоте менее 0,001 Г
- Главная
- Номенклатура
- КИПиА
- Многофункциональные приборы
- Ц4342-М1
Обязательно актуализируйте цену и срок у менеджера
Сроки доставки:
10 — 20 дней
Прибор комбинированный Ц4342-М1 (рис. 58) предназначен для измерений силы и напряжения постоянного и переменного токов, сопротивления постоянному току и параметров транзисторов: начального тока коллектора (/к), обратного тока коллектора (/КБ0). обратного тока эмиттера (/ЭБО) и статического коэффициента передачи тока при включении по схеме с общим эмиттером (/г21Э).
Прибор проградуирован в действующих (эффективных) значениях (при практически синусоидальной форме сигнала — с коэффициентом формы 1,11), хотя измеряет среднее значение переменного тока или напряжения.
Прибор автоматически защищен от электрических перегрузок.
Элементы электрической цепи заключены в изоляционный корпус, состоящий из двух отсеков: в одном расположены органы управления, в другом — отсчетное устройство 4.
Электрохимические источники тока для питания омметра, цепей измерения параметров транзисторов и автоматической защиты установлены с тыльной стороны корпуса.
В качестве регистрирующего устройства применен прибор магнитоэлектрической системы на растяжках с внутрирайонным магнитом.
Расширяют диапазон измерения прибора с помощью универсального шунта и добавочных резисторов вольтметра. Выпрямление переменного тока осуществляют по двухполу- периодной схеме, выполненной на полупроводниковых диодах. Схема измерения параметров транзисторов построена на базе схемы измерения постоянного тока, причем для измерения /КБО, ^эбо» Дэо прибор подключают к измерительной цепи согласно показанному на рис. 59, а, б, в соответственно.
Для питания омметра в мегаомовом диапазоне измерения имеется внутренний источник тока — преобразователь напряжения.
На лицевой панели прибора (см. рис. 58) имеются: кнопки включения автоматической защиты 6 и реле устройства защиты 5; кнопки 3 переключателя рода работ; переключатель диапазонов 2, ручка / для установки стрелки прибора на отметки «оо» или «О» в зависимости от диапазона измерения сопротивлений.
Ц4342-М1 является многофункциональным электроизмерительным прибором, с помощью которого измеряют силу и величину напряжения постоянного и переменного тока, а также величину сопротивления постоянному току, параметры емкости и границ относительного предела течения переменного напряжения. Благодаря этому аналоговому комбинированному устройству-мультиметру можно выполнять широкий спектр измерительных операций на производстве и в лабораторных условиях.
Наша компания предлагает купить Ц4342-М1 по выгодной цене. Мы организуем оптовые и розничные поставки сертифицированной техники напрямую от производителей.
Принцип работы
Оборудование является прибором выпрямительных систем, его измерительный механизм относится к устройствам прямого преобразования. Выпрямление осуществляется на 2-полупериодной схеме на диодах из германия. Коммутация добавочных сопротивлений и шунтов позволяет расширить диапазон измерений.
Аппарат оснащен стрелочным измерительным механизмом и единым источником питания.
Для адекватной работы прибора необходимы специальные климатические условия. Поэтому требуется помещение, где есть возможность регулировать температуру и влажность. Прибор не подходит для использования в полевых условиях, где возможно воздействие осадков, прямых солнечных лучей, пыли, песка и сильного ветра.
Оптимальная температура для работы аппарата — от -10 до +40 °С, уровень влажности — 80%.
Преимущества
У Ц4342-М1 есть следующие преимущества:
- высокий класс точности;
- простота и удобство использования;
- срок службы при соблюдении условий применения: 6 лет;
- малый вес: 1,5 кг;
- компактные размеры: 215х115х90 мм;
- надежный измерительный механизм;
- высокопрочный пластиковый корпус, устойчивый к ударам;
- удобный в использовании, система управления простая и понятная;
Техника реализуется с гарантией, имеет сертификаты качества. Сопроводительная документация представлена на сайте. Также вы можете проконсультироваться о технических преимуществах оборудования у наших опытных продавцов.
Покупка
Купить Ц4342-М1 можно на нашем сайте с доставкой в любой город России. Благодаря грамотной логистике мы организуем оперативные поставки техники. Также предлагаем сделать заказ по контактному телефону.
Описание производителя Электроизмеритель
ОАО Электроизмеритель — крупнейшее и единственное в Украине предприятие, которое c 1956 года разрабатывает и производит многофункциональные (комбинированные) электроизмерительные приборы, поставляя свою продукцию во все регионы СНГ. За это время приборы компании заработали себе достойную репутацию и пользуются спросом у потребителей благодаря надежности, простоте в эксплуатации и практически неограниченному сроку службы. За годы существования ОАО Электроизмеритель разработал более 60 различных типов аналоговых и цифровых приборов. На сегодняшний день производственная программа предприятия включает в себя более 20 наименований электроизмерительных приборов и оборудования. Предприятие прошло сертификацию по системе ISO 9001, что подтверждает высокое качество выпускаемой продукции.
Как купить и получить Ц4342-М1 прибор электроизмерительный многофункциональный
Купить Ц4342-М1 прибор электроизмерительный многофункциональный Вы можете, позвонив по телефону +7 (495) 989-01-03, либо отправив за явку на электронную почту info@kipetalon.ru. Если Вы находитесь в другом регионе, вы можете воспользоваться услугой «ЗАКАЗАТЬ ЗВОНОК» нажав на одноимённую кнопку. Также Вы можете воспользоваться формой обратной связи на странице товара, либо задать свой вопрос в чате с оператором в правом нижнем углу страницы. Компания ООО ТМК ЭТАЛОН является НДС плательщиком, и, следовательно, счёт по умолчанию будет выставлен с учётом НДС. В случае, если ваша компания не является НДС плательщиком, либо Вы хотите приобрести измерительную технику или иное оборудование, как частное лицо, необходимо сообщить об этом менеджеру нашей компании. В этом случае цена на Ц4342-М1 прибор электроизмерительный многофункциональный может быть снижена.
Оплата товара
Оплата оборудования производится в течение трёх банковских дней по ранее выставленному счёту. Увеличение сроков оплаты обговаривается индивидуально.
Доставка товара
Получить оборудование Вы можете на складе готовой продукции по истечению срока, указанного в счёте, согласованию с Вашим менеджером. Если Вы находитесь в другом регионе, мы можем произвести доставку транспортными компаниями СДЕК или Деловые Линии до терминала в Вашем городе, или сделать адресную доставку.
Перед отгрузкой измерительной техники, Вы можете запросить в электронном виде копии паспорта, формуляра или инструкции по эксплуатации для Ц4342-М1 прибор электроизмерительный многофункциональный, а также копии бухгалтерских отгрузочных документов у Вашего менеджера.
Адрес и контактные данные компании «КИП Эталон»
Телефон: +7 (495)989-01-03
Телефон: 8 (800)707-01-05 (звонок по России бесплатный)
E-mail: info@kipetalon.ru
Время работы: Пн-Пт с 10:00-18:00. Сб-Вс выходной.
Россия, Московская область, Королёв, микрорайон Юбилейный, улица Тихонравова, 50
На карте
Обратная связь
Имя *
Email *
Телефон *
Сообщение
Файл
Схемы приборов
материалы в категории
Прибор электроизмерительный комбинированный Ц4342 (далее прибор) с автоматической защитой от электрических перегрузок предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока синусоидальной формы, сопротивления постоянному току, параметров транзисторов мощностью до 150 мВт
(Iсво — обратного тока коллекторного перехода, Ieво — обратного тока эмиттерного перехода. Ices — начального тока коллектора, h21E — статического коэффициента передачи тока в схеме с общим эмиттером).
Прибор изготавливается для внутрисоюзных и экспортных поставок. Экспортные поставки выполняются в климатических исполнениях УХЛ4 и 04.2.
Рабочие климатические условия применения — температура окружающего воздуха от минус 10 до плюс 40 °С, относительная влажность воздуха до 90 % при температуре 30 °С.
Прибор Ц4342 может применяться при регулировании, ремонте и эксплуатации злектро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия песка и пыли наружного воздуха).
Технические характеристики прибора Ц4342
Конечные значения диапазонов измерений, значения пределов допускаемых основных погрешностей (в нормальных, условиях применения табл. 2), значения потребляемого тока и падения напряжения на зажимах прибора соответствует табл. 1.
Таблица 1
|
Измеряемая величина |
Предел допускаемой основной погрешности, % |
Конечное значение диапазонов измерений |
Ток потреб- ления, мА, не более |
Падение напря- жения, В,не более |
| Напряжение постоянного тока, В | ±2,5 | 1; 5; 10; 50; 250; 1000 | 0,053 | — |
| Напряжение переменного тока, В | ±4,0 |
1 5 10 50; 250; 1000 |
5,20 2,70 1,05 0,28 |
— |
| Сопротивление постоянному току, кОм |
±2,5 |
0,3; 5,0 50,0 500,0 5000,0 |
7,00 0,70 0,07 10,00 |
— |
| Сила постоянного тока, мА | ±2,5 | 0,05; 0,25; 1; 5; 25; 100; 500; 2500 | — | 0,4 |
| Сила переменного тока. мА | ±4,0 | 0,05; 0,25; 1; 5; 25; 100; 500; 2500 | — | 1,2 |
| h2IE Icвo, 1ево, Ices |
±10 ±2,5 |
1000 50мкА |
5 — |
— — |
Примечание. Пределы допускаемых основных погрешностей прибора (γ) выражаются в процентах от нормирующего значения (Хп) в виде приведенных погрешностей по формуле:
где Δ — абсолютная погрешность;
Хп —нормирующее значение, равное при измерении силы тока и напряжения конечному значению диапазона измерения, при измерении сопротивления и «h21E» длине шкалы соответствующего диапазона измерения. Значение длины шкал, мм, не менее:
«Ω» — 49;
«kQ, MQ» — 66;
«h21E» — 57.
Таблица 2
| Влияющая величина | Нормальное значение |
| Положение | Горизонтальное ±2° |
| Температура окружающего воздуха, °С | 20 ±5 |
| Относительная влажность воздуха, % | 65 ±15 |
| Атмосферное давление кПа (мм рт. ст.) | 100±4 (750±30) |
| Частота при измерении силы и напряжения переменного тока | Нормальная область частот (табл. 3) |
| Форма кривой тока или напряжения | Синусоидальная с коэффициентом гармоник не более 2 % |
|
Напряжение источника питания: автоматической защиты и схемы омметра |
3,7—4,7 В (встроенным электрохимический источник постоянного тока), |
| Магнитное поле | Земное |
| Коэффициент переменной составляющей постоянного тока или напряжения, %, не более | 3 |
Частотный диапазон прибора при измерении силы и напряжении переменного тока соответствует табл. 3.
Таблица 3
| Конечное значение диапазонов измерений |
Нормальная область частот, Гц |
Рабочая область |
| 1; 5; 10 В | 45—1000 | 1000—2000 |
| 50 В | 45—500 | 500—1000 |
| 250 В | 45—200 | 200—500 |
| 1000 В | 45—100 | 100—200 |
| 0,25; 1; 5; 25; 100; 500; 2500 мА | 45—1000 | 1000—2000 |
Время установления рабочего режима и показаний прибора не превышает 4 с после включения. Прибор допускает продолжительность непрерывиой работы в течение 16 ч в диапазонах измерений, не требующих источников питания.
Непрерывная работа прибора в диапазонах измерении, требующих источников питания (омметр и измерение параметров транзисторов), определяется нормируемой емкостью этих источников и потреблением прибора (табл. 1), но не более16 ч.
Изоляция между всеми изолированными электрическими цепями и корпусом, а также наружными органами управления коммутирующих и регулировочных элементов прибора в нормальных климатических условиях применения (табл. 2) выдерживает в течение 1 мин. действие испытательного напряжения значением 3 кВ (действующее значение) переменного тока частотой 50 Гц. Прибор выдерживает кратковременные электрические перегрузки, значения которых не превышают 25-кратных от конечного значения диапазона измерений, но не более 50 А в последовательных и 2 кВ в параллельных электрических цепях. Время перегрузки 0,2—20 с с интервалом 20 с.
Однако, исходя из специфики построения схемы измерения параметров транзисторов проводимости типа п-р-п, следует учитывать, что при включении кнопки «п-р-п» схема защиты отключается и прибор не защищен от перегрузок.
Примечание При отсутствии источника питания автоматической защиты .кратковременные перегрузки (испытательный ток илн напряжение) не должны превышать в диапазоне измерений:
до 1 А — 5 I ном;
св. 1 А — 2,5 (1 A+I ном):
до 100 В — 5 U иом;
св. 100 В — 2 U ном (ио не более 2 кВ),
| Позиционное обозначение |
Наименование | Число шт. |
Примечание |
| Резисторы | |||
| R1 | 0,072 Ом ±0,5% | 1 | Шунт |
| R2 | 0,288 Ом ±0,5% | 1 | Шунт |
| R3 | 1,44 Ом ±0,5% | 1 | |
| R4 | С2-29В-0,125 5,42 Ом ±0,5%-1,0 В | 1 | |
| R5 | С2-29В-0,125 1,8 Ом ±0,5%-1,0 В | 1 | |
| R6 | С2-29В-0,125 27,1 Ом ±0,25%-1,0 В | 1 | |
| R7 |
С2-29В-0,125 145 Ом ±0,5%-1,0 В МЛТ-0,5 20 КОм ±5% |
1 |
Параллельно R7=360 Ом ±0,5% |
| R8 | С2-29В-0,125 180 Ом ±0,5%-1,0 В | 1 | |
| R9 |
С2-29В-0,125 361 Ом ±0,5%-1,0 В МЛТ-0,5 130 КОм ±5% |
1 |
Параллельно R9=360 Ом ±0,5% |
| R10 | С2-29В-0,125 180 Ом ±0,5%-1,0 В | 1 | |
| R11 | С2-29В-0,25 2,71 КОм ±0,5%-1,0 В | 1 | |
| R12 | С2-29В-0,25 487 Ом ±0,5%-1,0 В | 1 | |
| R13 | С2-29В-0,25 698 КОм ±0,5%-1,0 В | 1 | |
| R14 | С2-29В-0,25 69 КОм ±0,5%-1,0 В | 1 | |
| R15 | С2-29В-0,25 6,04 КОм ±0,5%-1,0 В | 1 | |
| R16 | МЛТ-0,5 36 Ом ±10% | 1 | |
| R17 | С2-29В-0,25 18,4 КОм ±0,5%-1,0 В | 1 | |
| R18 | С2-29В-0,25 25,2 Ом ±0,5%-1,0 В | 1 | |
| R19 | С2-29В-0,25 79,6 КОм ±0,5%-1,0 В | 1 | |
| R20 | С2-29В-0,125 1,67 КОм ±0,5%-1,0 В | 1 | |
| R21 | С2-29В-0,125 100 КОм ±0,5%-1,0 В | 1 | |
| R22 | С2-29В-0,125 9,2 КОм ±0,5%-1,0 В | 1 | |
| R23 | С2-29В-0,125 796 КОм ±0,5%-1,0 В | 1 | |
| R24 | С2-29В-0,25 1 МОм ±0,5%-1,0 В | 1 | |
| R25 |
С2-29В-0,5 1,5 МОм ±5%-1,0 В С2-29В-0,5 1,5 МОм ±0,5%-1,0 В |
1 |
Последовательно R25=3 МОм ±5% |
| R26 |
С2-29В-2 7,5 МОм ±0,5%-1,0 В С2-29В-2 7,5 МОм ±0,5%-1,0 В |
1 |
Последовательно R26=15 МОм ±0,5% |
| R27 | СП3-9а-II 1,5 МОм ±20%-25 | 1 | |
| R28 | СП3-9а-II 100 КОм ±20%-25 | 1 | |
| R29 | МЛТ-0,5 3 КОм ±5% | 1 | |
| R30* | МЛТ-0,5 82…120 КОм ±10% | 1 | |
| R31 | МЛТ-0,5 5,6 КОм ±10% | 1 | |
| R32 | СП3-9а-II 3,3 КОм ±20%-25 | 1 | |
| R33 | СП5-1ВА 1W 3,3 КОм ±5% | 1 | |
| R34 | МЛТ-0,5 56 Ом ±10% | 1 | |
| R35 | МЛТ-0,5 680 Ом ±10% | 1 | |
| 1 | |||
| R37 | МЛТ-0,5 56 КОм ±10% | 1 | |
| R38 | МЛТ-0,5 1,1 КОм ±0,5% | 1 | |
| R39 | МЛТ-0,5 1,1 КОм ±0,5% | 1 | |
| R40 | С2-29В-0,125 673 Ом ±0,5%-1,0-В | 1 | |
| R41 | СП5-1ВА 1W 1,5 КОм ±5% | 1 | |
| Конденсаторы | |||
| C1 | КД-2б 2200 пФ +80-20% | 1 | |
| C2 | МБМ-160 V 0,1 мкФ ±10% | 1 | |
| C3 | К31-II-3-Б 10000 пФ ±10% | 1 | |
| C4 | К50-6-I-6,3 V 50мкФ-БИ | 1 | |
| C5 | КД-2б 2200 пФ +80-20% | 1 | |
| Диоды | |||
| D1,D2 | КД521Г | 2 | |
| D5-D8 | Д9Д | 4 | |
| У1 | Усилитель автовыключателя КМП20УП1 | 1 | |
| Т1,Т2 | Транзистор КТ315Г | 2 | |
| МИ | Механизм измерительный | 1 | |
| Р | Реле автовыключателя | 1 | |
| Tp | Трансформатор | 1 | |
| Кл1,Кл2 | Зажим | 2 | |
| В1 | Плата 1H | 3 | |
| В2 | Переключатель П2К | 1 | |
| Кн1 | Кнопка | 1 | |
| Б | Элемент 316 | 3 |
Это статья — раздумье…
Придя вчера вечером домой, я обнаружил, что мой боевой тестер не работает — села «крона». Ну а запасной нет, нет она конечно есть, в универсальном приборе для проверки радиодеталей или просто LCR-T4, но он собран в корпус и разбирать его не хотелось крайне(. Как оказалось есть и еще одна, в радиоприемнике Селга-405, который у меня работает просто экспонатом, но об этом я к сожалению вспомнил совсем поздно((.
И тут я вспомнил, что есть у меня еще одно чудо, отечественной (не китайской) индустрии, а именно Ц4342-М1. Он достался мне как-то в подарок, валялся у товарища в гараже, и был не исправен.
Чем он может быть хорош — не требует питания для измерения напряжения и тока! А это значит, нафиг батарейки, ну хоть иногда, или когда как у меня вчера ее нет.
Вскрытие показало, следы ремонта: перегоревший резистор, замененный(варварским способом) и опять сгоревший и отгоревший конец шунта от клемы. Это значит, что прибором измеряли напряжение и быстрее всего сетевое в режиме измерения тока. Самое распространенное фатальное поведение с этим прибором (фатальное конечно для прибора).
И теперь вопросы к многоуважаемой публике:
использовать это прибор как есть? Но тогда напрашивается желание удалить штатную систему защиты она как мне помнится толком не всегда работала, и сделать, что-то другое, без электромагнитного реле
использовать только измерительную головку и сам прибор переделать в что-то более интересное или простое (а значит надежное)?
выкинуть нафиг, но тут конфликт с внутренней жабой?
Цель — иметь простой прибор способный измерять напряжение и ток без собственного питания!!!
Конечно принимаются любые предложения — в споре рождается истина)
Конечно схема:
Фотобанк StylishBag
МЕНЮ
Обновлено: 19.09.2023
Читайте также:
- Схема структуры вс рф обж — 98 фото
- План трумена по бомбардировке ссср — 95 фото
- Разрешение на публикацию фотографий образец — 95 фото
- Главная
- Номенклатура
- КИПиА
- Многофункциональные приборы
- Ц4342-М1
Обязательно актуализируйте цену и срок у менеджера
Сроки доставки:
10 — 20 дней
Приложение; Схема электрическая принципиальная. Облполнгрифн щлс, Изд, № 275. Житомир, областная типографии. Зак. 1564—3000. 10.5*79.
L Назначение L 1, Прибор комбинированный Ц4342 (далее прибор) с автоматической защитой от электри- ческих перегрузок предназначен для измерения силы и напряжения постоянного тока, действу- ющего значения силы и напряжения переменно- го тока синусоидальной формы, сопротивлении постоянному току, параметров транзисторов мощностью до 150 мВт (!сво — обратного тока коллекторного перехода, 1ево — обратного тока эмиттерного перехода, Ices — начального тока коллектора, Ь21Е — статического коэффициента передачи тока в схеме с общим эмиттером). Прибор может применяться при регулирова- нии, ремонте и эксплуатации электро- и радиоап- паратуры. 1. 2. Рабочие условия применения и предель- ные условия транспортирования прибора соот- ветствуют значениям табл. 1. Таблица 1 Влияющая величина Значение величины влияющей рабочие условня примене- ния предель- ные усло- вия тран- спортиро- вания 1 2 3 4 Температура окружающе- го возду- ха, °C Нижнее значение — 10 “50 Верхнее значение 40 50 1
1 2 ! 3 1 4 Относитель- ная влаж- ность возду- % Верхнее значение при температуре зо°с 30 95 Максимальное ускорение, м/с-- 30 У дар ед ... - . - — Число ударен! в минуту — SO— J 20 2, Технические характеристики 2, 1. Конечные значения диапазонов измере- нии, значения пределов допускаемых основных погрешностей в нормальных условиях примене- ния (табл. 3), значения потребляемого тока к падения напряжения на зажимах прибора соот- ветствует табл. 2. Таблица 2 Измеряемая величина Предел до- пускаемой ОСНОВ ЕСОЙ погрешнее- ти, % Конечное значение диапазонов измерений Лог- ребле» ние> мА, не более Ладе* ние напря- жения» В, не более 2 3 1 i « 5 Напряжение постоянного тока ч 2,5 1; 5; !0; 50: 250; 1000 В 0.053 2
Продолжение табл. 2. 2 3 4 ; 5 Напряженно переменного тока ±4.0 । 1 В 5 В 10 В 50, 250, 1000 В 57 2,7 1,05 0,28 — Сила посто- янного тока ±25 0.05; 0,25; 1; 5; 25; 100; 500; 2500 мА — ОД Сила перс* .ленного тока ±4,0 055; J; 5; 25; 100; 500; 2500 нА — 17 Сопротивле- ние постоян- ному току ± 2,5 05; 5 кОм 50 кОм 500 кОм: 5000 кОм 6 0,6 0,06 10.0 I121E 1 сво, 1 ЕВО. 1 CES ±10 ±25 1000 50 мкА 5 0,053 i — ПРИМЕЧАНИЕ, Пределы допускаемых основ- ных погрешностей прибора (у) выражаются в 3
процентах от нормирующего значения (Х\ ) в ви- де приведенных погрешностей по формуле у = ± 10°Л’ где Д — абсолютная погрешность; Х\ — нормирующее значение (конечное зна- чение диапазона измерений или диапазон изме- рений в единицах длины). Значения длин шкал, мм, нс менее: — 42, «к£2, mQ» — 57, «h21E$ - 51. Таблица 3 Влияющая величина Нормальное значение Рабочее положение Температура окружающего воздуха. °C Относительная влажность воздуха, % Атмосферное давление, кПа {мм рт. ст.) Частота при измерении си* ль: и нанряженин перемен- ного тока Форма кривой тока нлн напряжения Напряжение источника пи- тания, В Магнитное поле Коэффициент ncpCMeiiEiaii составляющей постоянного тока или напряжения, но более Горизонтальное 4-2° 20±5 65 zt 16 1004’4(750^30) Номинальная область частот (табл. 4) Синусоидальное с коэффициентом искаже- ния синусоидальности нс более 20£, 3,7—4J В (встроенный электрохимический ис- точник постоянного тока) Земное 3% 4
2. 2. Частотный диапазон прибора при из мере- йни силы и напряжения переменного тока соот- ветствует значениям табл, 4. Таблица 4, Конечное значе- ние диапазонов измерений Ном ниальная область частот, Гц Расширенная область частот, Гц 50 В 250 В 1000 В Остальные (тока и напряжения) 45—500 45—200 45—100 45—1000 500—1000 200—500 100—200 1000-2000 2, 3* Время установления рабочего режима не превышает 1 мин* после включения. Прибор до- пускает продолжительность непрерывной работы в течение 16 ч. в диапазонах измерений, не тре- бующих источников питания. Непрерывная работа прибора в диапазонах измерений, требующих источников питания (ом- метр, измерение параметров транзисторов), опре- деляется нормируемой емкостью этих источников и потреблением прибора (табл. 2), но не более 16 ч. 2. 4. Изоляция между всеми изолированными электрическими цепями н корпусом, а также органами управления коммутирующих и регули- ровочных элементов прибора в нормальных кли- матических условиях применения (табл* 3), вы- держивает в течение 1 мин* действие испытатель- ного напряжения значением 3 кВ практически синусоидальной формы и частоты 50 Гц. 2--1564 5
2. о Прибор выдерживает воздействие им- пульсных электрических перегрузок: десять уда ров током пли напряжением, величины которых не должны превышать 25чсратиых значении от выбранного диапазона измерению ею нс более 50 А в послед о за тельных и 2 кВ в параллельных электрических цепях. ПРИМЕЧАНИЕ, При отсутствии источника пи- тания автоматической защиты, воздействующие на прибор перегрузки (испытательный ток или напряжение) не должны превышать в диапазоне измерений: до 1 А — 5-1 ном; сгжЕше ! Л — 2/1- (1 А-Н ном); до 100 В — 5 - U ном; свЕлшс 100 В — 2.U пом, (ею по более 3' кВ), Время воздействия перегрузки нс белес 0,5 сек- 2, 6. Изменение показаний прибора под дей- ствием влияющих величин 2, 6. 1. Изменение показаний при отклонении прибора от горизонтального положения в любом направлении па 10° не превышает ±2,5%. 2. 6. 2, Изменение показаний при изменении температуры окружающего воздуха от нормаль- ного значения (табл. 3) до любого значения температур рабочих условий применения (табл, 1) не превышает абсолютного значения предела допускаемой основной погрешности (для ом- метра ±1,25%) на каждые 10°С изменения тем- пературы, 2, 6. 3, Изменение показаний при изменении относительной влажности воздуха от нормаль- ного значения (табл* 3) до верхнего значения (табл, 1) не превышает удвоенного значения предела допускаемой основной погрешности* 6
2. 6. 4. ИзмеЗЕснпс показаний при изменении частоты от границы номинальной области до любого значения в смежной части расширенной области частот не превышает ±4%. 2. 6. 5. Изменение показаний при воздействии постоянного однородного магнитного поля на- пряженностью 400 А/м ле превышает ±5%* Изменение показаний при воздействии одно- родного магнитного поля, синусоидально нзме- кяющегося во времени с частотой, одинаковой с частотой тока, протекающего по прибору, не превышает ±5%. При этом напряженность поля до критической частоты fi<= IGO Гц не более 400 А/м, а для частот f номинальной области, больших 1к3 на- пряженность магнитного поля Н (в А/м) опреде- ляется по формуле: Н = 400 -ff-— ' (1) 2. 6. 6, Изменение показаний прибора при ус- тановке его на ферромагнитном основании тон щнной до 3 мм и при воздействии помещенно- го вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1 м, не превышает ±0,5%. 2. 6, 7. Изменение показаний при отклонении формы кривой силы пли напряжения перемен- ного тока от нормального значения (табл. 3} под влиянием 2-й, 3-й или 5-й гармонической составляющей, равной 5% от действующего значения измеряемой величины, не превышает Лто /и. 2. 7, Габаритные размеры прибора не более 215X115X90' 2. 8/Масса прибора не более 1,5 кг. 7
2. 9. Содержанке драгметаллов в приборе, ис- ключая драгметаллы, содержащиеся в комплек- тующих изделиях» г: Серебро -- в виде покрытия — 1,3456; — в виде припоя — ОД 0594; платина и серебро — растяжки — 0,00034. 3, Комплект поставки 3.L Вместе с приборам поста-дляются: паспорт (совмещенный с техническим описани- ем и инструкцией по эксплуатации) . 1 экз.; сменный электрохимический источник тока (встроенный в прибор) с ресурсом сохран- ности не менее 2/3 его гарантийного срока со дня отгрузки прибора предприятием-изго- товителем ......................... ♦ 3 шт.; провод соединительный ...............2 штл зажим съемный типа ^крокодил?» . . , 2 шт.; футляр для укладки прибора и принадлеж- ностей ................................1 шт* ПРИМЕЧАНИЕ; Допускается электрохими- ческие источники поставлять не встроенными в прибор, а также по согласованию с потребите- лем исключать их из комплектности. 4* Устройство и принцип работы 4. 1. Элементы электрической схемы прибора заключены в изоляционный корпус» состоящий из двух частей. Органы управления, отсчетное устройство и присоединительные зажимы размещены на лице* вой стороне корпуса* Электрохимические источники тока для питания схемы омметра и автоматической защиты рас- 8
положены н камере с тыльной стороны кор- пуса. Конструкция прибора предусматривает смену электрохимических источников тока без наруше- ния клейма изготовителя. 4. 2, В приборе применен измерительный ме- ханизм (МЙ) магнитоэлектрической системы на растяжках с внутрирайонным магнитом. Расши- рение диапазона измерений осуществляется с помощью коммутации универсального шунта амперметра и добавочных сопротивлений вольт- метра, Выпрямление переменного тока происхо- дит по двухполупериоднон схеме, выполненной на полупроводниковых диодах. Схема измере- ния параметров транзисторов построена на ба- зе схемы измерения постоянных токов, В прибо- ре применен преобразователь питания омметра^ 9
представляющий собой сочетаЕще релаксацион- ного генератора с выпрямителем. Ток полного отклонения механизма измери- тельного — 29 мкА, in адони с напряжения ня обмотке рамки не превышает 29 мВ. 4. 3. Значение тока (1), протекающего по из- меряемому сопротивлению (Rx) (при напряже- нии Udht. = UnoM)t в зависимости от величины последнего, определяется графиком. График (см. 9 стр.) зависимости тока от величи- ны измеряемого сопротивления для диапазонов измерений <к£Ъ и «к£2х1». Для диапазонов измере- ний «кОх!Оз> и «кОхЮО», «мЙ» значение тока уменьшается соответственно в 10 и 100 раз. 5, Указания мер безопасности 5. 1. При работе с прибором необходимо со- блюдать действующие типовые правила техники безопасности. 5. 2. При измерениях в цепях с напряжением свыше 36 В следует включать и отключать при- бор при выключенном ^напряжении в исследуе- мой цепи. 5, 3, Недопустимо переключение прибора с одного вида пжлерения на другой» а также пе- реключение диапазонов измерения без отклео- чей и я от исследуемой схемы. 5. 4. Измерения в цепях с напряжением свы- ше 200 В должны производиться в присутствии других лиц. 5. 5. Подключение прибора к исследуемой схеме должно производиться посредством соедн- нителыплх проводов, поставляемых с прибором. Подключение прибора к исследуемой цепи с помощью щупов необходимо производить одной рукой, держась за изоляционную втулку щупа. 10
Вторая рука должна быть свободной .so избе- жание. прохождения электрического тока через организм человека> 5. 6, При исследовании электрической схемы прибор должен располагаться так, чтобы при снятии показаний была исключена опасность прикосновения к частям исследуемой схемы, находящимися под напряжением. 6. Подготовка прибора к работе и порядок работы G. L Для получения правильных результатов измерений и для предупреждения возможных повреждений прибора следует придерживаться следующих правил: — выдержите прибор не менее 2 чР в рабо- чих климатических условиях применения, если прибор длительное время находился в ' клима- тических условиях, отличающихся от рабочих; — установите электрохимические источники тока в камеру прибора, если при поставке они не установлены: — установите прибор в горизонтальное поло- жение, а стрелку —- корректором на отметку механического нуля; — нажатием ма кнопку « -’-включите автоматическую защиту или же убедитесь, что она включена; — проконтролируйте при необходимости ис- правность электрохимического источника тока и работоспособность устройства защиты; при на- жатии гна кнопку < _ о лжи о сработать 11
устройство автоматической защиты, после чего необходимо включить автоматическую защиту. 6. 2. Схемы включения прибора при различ- ных измерениях указаны на тыльной стороне корпуса прибора на крышке камеры электро- химических источников тока. 6. 3. В нерабочем состоянии и при измерениях на постоянном токе, а также параметров тран- зисторов типа «р-п-р» все кнопки переключате- ля рода работ должны находиться в верхнем фиксированном положении. Включите одну из кнопок переключателя ро- да работы rftrx» или «п-р-п» в зависимости от вида измеряемой величины. Установите пе- реключатель диапазонов измерений в одно из фиксированных положений, соответствующих предполагаемому значению измеряемой величины. Перед измерениями сопротивлений в днапазо- не измерений «Q» ручкой регулировки омметра установите стрелку на отметку «оо» шкалы «£2^, а в диапазоне «к£2, м£Ь этой же ручкой устано- вите стрелку на отметку «Ох- шкалы «к£2( предварительно закоротив зажимы для подсоеди- нения измеряемого сопротивления* Подключите прибор к исследуемому объекту и произведите отсчет результата измерения по соответствующей шкале отсчетного устройства* Перед подсоединением транзистора для изме- рений его параметров установи те переключатель диапазонов измерений в положение «1сво». Подсоедините транзистор в соответствии с мар- кировкой выводов и обозначениями на приборе. При измерениях 1спит кво. Ices подсоедини- те транзистор в соответствии с рис. 1, 2, 3, ус- тановите переключатель диапазонов измерений 12
в положение «1сво», произведите отсчет по шка ле «—V, Аят конечное значение которой соот- ветствует 50 мкА. ВНИМАНИЕ! При измерении 1сво значение напряжения между базой и эмиттером 4,5 В. Рис. f Puc.g рис. $ Измерение 1 с во Измерение I сг*о Измерение I ces При измерениях статического коэффициента передачи тока h21E переключатель диапазонов измерений установите в положение «1с», руч- ками регулировки «1с» по шкале «—V, А», ко- нечное значение которой соответствует 5 мА, установите значение тока коллектора в 1 мА, Установите переключатель диапазонов язме- рений в положение «ОДН21 Ех 1с» или «И21 ЕХ1с», произведите отсчет ло шкале «И21Е». При уста- новке тока, отличного от 1 мА, значение, отсчи- танное по шкале «Ь21Ей5 необходимо умножить па отношение выставленного значения тока коллектора к значению тока в 1 мА. 7. Указания по поверке 7, I. Поверка прибора должна производиться по методике, изложенной в «Инструкции 184-62 но поверке амперметров, вольтметров, ваттмст- 13
ров и варметровз>, и «Инструкции 188-60 по по- верке амперметров и фарадметров» Комитета стандартов СССР. 7* 2. Методика поверки прибора при измере- нии параметров транзисторов, 7, 2, L Определение основной погрешЕЮСтн измерения статического коэффициента усиления транзисторов 'по току h21E производится по схе- ме замещения транзистора (рис. 4) методом сличения показаний испытуемого прибора с по- казаниями образцовых приборов в следующей последовательности; переключатель диапазонов измерений устано- вить в положение 1с; кнопку переключателя рода работ установить в одно из положений «р-п-р^ млн «п-р-п» в за- висимости от вида проводимости; собрать схему (рис. 4) для «р-п-р» проводи- мости, а в случае «п-p-ri» проводимости изме- нить полярность ИШ и ИП2. ИГП — миллиамперметр постоянного тока с верхними пределами измеряю 1—5 мЛ: ИП2—микроамперметр постоянного тока с верхними пределами измерения 50—500 мкА: R — регулируемое сопротивление значением 1 кОм 14
Изменением значения величины регулируемо- го сопротивления R установить нсоиходпмие значение тока на испытуемом приборе по шкале постоянного тока, верхний предел которой 5 мА, .затем по образцовому миллиамперметру отсчи- тать значение тока 1с. Перевести переключатель диапазонов измере- ний в одно из положений 1121 Ех 1с или 0,11121 Exlc, ручками установки то;::? 1с устано- вить стрелку испытуемого прибора па одну из отметок шкалы «1121Е» и по образцовому микро* амперметру отсчитать значение тока базы Гв. Погрешность статического коэффициента пере- дачи тока (yh2lE) испытуемого прибора опреде- ляется по формуле: УЙ21Е = ylc — у!в, (2) где ylc-’ приведенная погрешность измерения тока 1с; уГв— приведенная погрешность измерения то- ка 1в. Числовое значение тока 1в вычисляется по формуле: 1в = ' 1121Ё ’ (3) где I — ток, мА; h21E — поверяемая отметка шкалы «h21E>. 7. 2. 2. Определение основной погрешности из- мерения leno. IFbo и Ices производится по схе- ме замещения транзистора (рис. о) методом сличения показаний испытуемого прибора с по- казаниями образцового прибора в следующей последовательности: 15
переключатель диапазонов измерения устано- вить в положение «1сво»; кнопку переключателя рода работы установить в одно из положений «р-п-р» или «п-р-л» в за- висимости от вида проводимости: собрать схему (рис. 5) для ^р-л-р» проводи- мости, а в случае «п-р-п» проводимости изме- нить полярность подсоединения ШТ »РИС. 5 11П — микроамперметр постоянного тока с верхним пре- делом измерения 50 мкА: Р — регулируемое сопротивление значением 100 кОм. Изменением значения величины регулируемого сопротивления R установить необходимое значе- ние тюка на испытуемом приборе по шкале по- стоянного тока, верхний предел которой 50 мкА, затем снять показания на образцовом микро- амперметре и определить погрешность. 8. Транспортирование и хранение прибора 8. 1. Прибор должен транспортироваться в закрытом транспорте любого вида. При тран- спортировании воздушным транспортом прибор 16
должен быть размещен в герметизированных отсе- ках. 8, 2. Значения климатических и механических воздействий при транспортировании прибора не должны превышать предельных (табл* 1). 8. 3. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для пере- возки прибора^ не должны иметь следов пере- возки цемента, угля, химикатов и т. и. 8, 4. Прибор в течение гарантийного срока хранения должен храниться в упаковке изгото- вителя при температуре окружающего воздуха от 1 до 40°С и относительной влажности до 80%, Хранение прибора без упаковки следует про- изводить при температуре окружающего возду- ха от 10 до 35*С и относительной влажности до 80% при температуре 25вС. 8. 5. В помещениях для хранения не должно быть пыли, паров кислот и щелочен, агрессив- ных газов и других вредных примесей, вызывав ющих коррозию. 9. Свидетельство о приемке Прибор ктгбкнироваЕьный Ц4342 заводской и ом е о 3 отве т ств уст те х н и чс ск нм у с- ловиям ТУ 25-04-3365-78 и признан годным 'к эксплуатации. * Дата выпуска <г*________________ ? ' м* п. Представитель ОТК \'
10. Гарантийные обязательства 10. 1. Изготовитель гарантирует соответствие прибора всем требованиям технических условий при соблюдении условий эксплуатации, транспор- тирования и хранения. 10. 2. Гарантийный срок хранения устанавли^ вается б месяцев с момента изготовления прибо- ра. гарантийный срок эксплуатация — 18 меся- цев со дня ввода прибора в эксплуатацию. ПРИМЕЧАНИЕ. Гарантийный срок на встра- иваемые в прибор электрохимические источни- ки тока — по стандартам и техническим усло- виям на эти изделия.
Персчт- к схеме электрической принципиальной 19
1 А о А о Приме чинив Послед* ватедьн Послед* вателън § —« — еч Наименование » m *? « а « ® М „ и зр ?3°=-?SsS" » * ?sRg Т |?|* “ ?[ ?|О-?|5i=,SS« * йа я 53 3 ; 5 a£3$S=8 «.gI х 2 ж « я§ —R^-^«r>S^— С*- 1Л U5 м » о о о 1А о о о сГ о °' °* < ” ю iA ^«5^эЛй«ИсЬи®й я» Р1Лс*ЗяЛс!!|счАмечг4с< С К 5 □ uuusaauuouSuu и иий3 Поз. обоз- начение СО ю qo f, CQ о> е> —1 сч ео * Ю СО Г^софо тг^^-*^**^смсчсчечсчм оа 5<сче*еп (X QtfCU0101 Р^СЕГоГQtfCtfСеГ0i Q£ 01 tSjXfXCtf о со Qi е * s л st С X El О SsJ El ~ <N EO Q (J U О 20 :.2i
to to Поз. обоз- начение Наименование Кол. Приме- чание У1 Усилитель КМП 201 УШ 1 Tl, Т2 Транзистор МП 41 2 МИ Механизм измерительный Р 63,253.039-06 1 р Реле автовыключятеля РБ4.508.003 1 Тр Трансформатор P65.760.10l 1 Кл1 Зажим Р64.835.179’30 1 Кл2 Зажим Р64.835,179-28 1 Гн1 —4 Гнездо Р68.383.031 4 Гн5 Гнездо 8ПД.573.023 1 В1 Плата IE Р64.880*001 3 В2 Блок переключателей, П2К ЕЩ0.300.037ТУ 1 Кн1 Кнопка П2К ЕЩО.360.037 ТУ 1 Б Элемент 316 ГОСТ 12,333-74 3 ПРИМЕЧАНИЕ. В приборе могут быть установлены комплектующие элементы других типов, нс ухудшающие метрологические характеристики прибора.
Прибор электроизмерительный комбинированный Ц4342 (далее прибор) с автоматической защитой от электрических перегрузок предназначен для измерения силы и напряжения постоянного тока, действующего значения силы и напряжения переменного тока синусоидальной формы, сопротивления постоянному току, параметров транзисторов мощностью до 150 мВт
(Iсво — обратного тока коллекторного перехода, Ieво — обратного тока эмиттерного перехода. Ices — начального тока коллектора, h21E — статического коэффициента передачи тока в схеме с общим эмнгпером).
Прибор изготавливается для внутрисоюзных и экспортных поставок. Экспортные поставки выполняются в климатических исполнениях УХЛ4 и 04.2.
Рабочие климатические условия применения — температура окружающего воздуха от минус 10 до плюс 40 °С, относительная влажность воздуха до 90 % при температуре 30 °С.
Прибор может применяться при регулировании, ремонте и эксплуатации злектро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия песка и пыли наружного воздуха).
Технические характеристики
Конечные значения диапазонов измерений, значения пределов допускаемых основных погрешностсй (в нормальных, условиях применения табл. 2), значения потребляемого тока и падения напряжения на зажимах прибора соответствует табл. 1.
Таблица 1
|
Измеряемая величина |
Предел допускаемой основной погрешности, % |
Конечное значение диапазонов измерений |
Ток потреб- ления, мА, не более |
Падение напря- жения, В,не более |
| Напряжение постоянного тока, В | ±2,5 | 1; 5; 10; 50; 250; 1000 | 0,053 | — |
| Напряжение переменного тока, В | ±4,0 |
1 5 10 50; 250; 1000 |
5,20 2,70 1,05 0,28 |
— |
| Сопротивление постоянному току, кОм |
±2,5 |
0,3; 5,0 50,0 500,0 5000,0 |
7,00 0,70 0,07 10,00 |
— |
| Сила постоянного тока, мА | ±2,5 | 0,05; 0,25; 1; 5; 25; 100; 500; 2500 | — | 0,4 |
| Сила переменного тока. мА | ±4,0 | 0,05; 0,25; 1; 5; 25; 100; 500; 2500 | — | 1,2 |
| h2IE Icвo, 1ево, Ices |
±10 ±2,5 |
1000 50мкА |
5 — |
— — |
Примечание. Пределы допускаемых основных погрешностей прибора (γ) выражаются в процентах от нормирующего значения (Хп) в виде приведенных погрешностей по формуле:
где Δ — абсолютная погрешность;
Хп —нормирующее значение, равное при измерении силы тока и напряжения конечному значению диапазона измерения, при измерении сопротивления и «h21E» длине шкалы соответствующего диапазона измерения. Значение длины шкал, мм, не менее:
«Ω» — 49;
«kQ, MQ» — 66;
«h21E» — 57.
Таблица 2
| Влияющая величина | Нормальное значение |
| Положение | Горизонтальное ±2° |
| Температура окружающего воздуха, °С | 20 ±5 |
| Относительная влажность воздуха, % | 65 ±15 |
| Атмосферное давление кПа (мм рт. ст.) | 100±4 (750±30) |
| Частота при измерении силы и напряжения переменного тока | Нормальная область частот (табл. 3) |
| Форма кривой тока или напряжения | Синусоидальная с коэффициентом гармоник не более 2 % |
|
Напряжение источника питания: автоматической защиты и схемы омметра |
3,7—4,7 В (встроенным электрохимический источник постоянного тока), |
| Магнитное поле | Земное |
| Коэффициент переменной составляющей постоянного тока или напряжения, %, не более | 3 |
Частотный диапазон прибора при измерении силы м напряжении переменного тока соответствует табл. 3.
Таблица 3
| Конечное значение диапазонов измерений |
Нормальная область частот, Гц |
Рабочая область |
| 1; 5; 10 В | 45—1000 | 1000—2000 |
| 50 В | 45—500 | 500—1000 |
| 250 В | 45—200 | 200—500 |
| 1000 В | 45—100 | 100—200 |
| 0,25; 1; 5; 25; 100; 500; 2500 мА | 45—1000 | 1000—2000 |
Время установления рабочего режима и показаний прибора ие превышает 4 с после включения. Прибор допускает продолжительность непрерывиой работы в течение 16 ч в диапазонах измерений, не требующих источников питания.
Непрерывная работа прибора в диапазонах измерении, требующих источников питания (омметр и измерение параметров транзисторов), определяется нормируемой емкостью этих источников и потреблением прибора (табл. 1), но не более16 ч.
Изоляция между всеми изолированными электрическими цепями и корпусом, а также наружными органами управления коммутирующих и регулировочных элементов прибора в нормальных климатических условиях применения (табл. 2) выдерживает в течение 1 мин. действие испытательного напряжения значением 3 кВ (действующее значение) переменного тока частотой 50 Гц. Прибор выдерживает кратковременные электрические перегрузки, значения которых не превышают 25-кратных от конечного значения диапазона измерений, но не более 50 А в последовательных и 2 кВ в параллельных электрических цепях. Время перегрузки 0,2—20 с с интервалом 20 с.
Однако, исходя из специфики построения схемы измерения параметров транзисторов проводимости типа п-р-п, следует учитывать, что при включении кнопки «п-р-п» схема защиты отключается и прибор не защищен от перегрузок.
Примечание, При отсутствии источника питания автоматической защиты .кратковременные перегрузки (испытательный ток илн напряжение) не должны превышать в диапазоне измерений:
до 1 А — 5 I ном;
св. 1 А — 2,5 (1 A+I ном):
до 100 В — 5 U иом;
св. 100 В — 2 U ном (ио не более 2 кВ),
где Δ — абсолютная погрешность;
Хп —нормирующее значение, равное при измерении силы тока и напряжения конечному значению диапазона измерения, при измерении сопротивления и «h21E» длине шкалы соответствующего диапазона измерения. Значение длины шкал, мм, не менее:
«Ω» — 49;
«kQ, MQ» — 66;
«h21E» — 57.
Таблица 2
| Влияющая величина | Нормальное значение |
| Положение | Горизонтальное ±2° |
| Температура окружающего воздуха, °С | 20 ±5 |
| Относительная влажность воздуха, % | 65 ±15 |
| Атмосферное давление кПа (мм рт. ст.) | 100±4 (750±30) |
| Частота при измерении силы и напряжения переменного тока | Нормальная область частот (табл. 3) |
| Форма кривой тока или напряжения | Синусоидальная с коэффициентом гармоник не более 2 % |
|
Напряжение источника питания: автоматической защиты и схемы омметра |
3,7—4,7 В (встроенным электрохимический источник постоянного тока), |
| Магнитное поле | Земное |
| Коэффициент переменной составляющей постоянного тока или напряжения, %, не более | 3 |
Частотный диапазон прибора при измерении силы м напряжении переменного тока соответствует табл. 3.
Таблица 3
| Конечное значение диапазонов измерений |
Нормальная область частот, Гц |
Рабочая область |
| 1; 5; 10 В | 45—1000 | 1000—2000 |
| 50 В | 45—500 | 500—1000 |
| 250 В | 45—200 | 200—500 |
| 1000 В | 45—100 | 100—200 |
| 0,25; 1; 5; 25; 100; 500; 2500 мА | 45—1000 | 1000—2000 |
Время установления рабочего режима и показаний прибора ие превышает 4 с после включения. Прибор допускает продолжительность непрерывиой работы в течение 16 ч в диапазонах измерений, не требующих источников питания.
Непрерывная работа прибора в диапазонах измерении, требующих источников питания (омметр и измерение параметров транзисторов), определяется нормируемой емкостью этих источников и потреблением прибора (табл. 1), но не более16 ч.
Изоляция между всеми изолированными электрическими цепями и корпусом, а также наружными органами управления коммутирующих и регулировочных элементов прибора в нормальных климатических условиях применения (табл. 2) выдерживает в течение 1 мин. действие испытательного напряжения значением 3 кВ (действующее значение) переменного тока частотой 50 Гц. Прибор выдерживает кратковременные электрические перегрузки, значения которых не превышают 25-кратных от конечного значения диапазона измерений, но не более 50 А в последовательных и 2 кВ в параллельных электрических цепях. Время перегрузки 0,2—20 с с интервалом 20 с.
Однако, исходя из специфики построения схемы измерения параметров транзисторов проводимости типа п-р-п, следует учитывать, что при включении кнопки «п-р-п» схема защиты отключается и прибор не защищен от перегрузок.
Примечание, При отсутствии источника питания автоматической защиты .кратковременные перегрузки (испытательный ток илн напряжение) не должны превышать в диапазоне измерений:
до 1 А — 5 I ном;
св. 1 А — 2,5 (1 A+I ном):
до 100 В — 5 U иом;
св. 100 В — 2 U ном (ио не более 2 кВ),
Увеличить схему (откроется ы другом окне)
| Позиционное обозначение |
Наименование | Число шт. |
Примечание |
| Резисторы | |||
| R1 | 0,072 Ом ±0,5% | 1 | Шунт |
| R2 | 0,288 Ом ±0,5% | 1 | Шунт |
| R3 | 1,44 Ом ±0,5% | 1 | |
| R4 | С2-29В-0,125 5,42 Ом ±0,5%-1,0 В | 1 | |
| R5 | С2-29В-0,125 1,8 Ом ±0,5%-1,0 В | 1 | |
| R6 | С2-29В-0,125 27,1 Ом ±0,25%-1,0 В | 1 | |
| R7 |
С2-29В-0,125 145 Ом ±0,5%-1,0 В МЛТ-0,5 20 КОм ±5% |
1 |
Параллельно R7=360 Ом ±0,5% |
| R8 | С2-29В-0,125 180 Ом ±0,5%-1,0 В | 1 | |
| R9 |
С2-29В-0,125 361 Ом ±0,5%-1,0 В МЛТ-0,5 130 КОм ±5% |
1 |
Параллельно R9=360 Ом ±0,5% |
| R10 | С2-29В-0,125 180 Ом ±0,5%-1,0 В | 1 | |
| R11 | С2-29В-0,25 2,71 КОм ±0,5%-1,0 В | 1 | |
| R12 | С2-29В-0,25 487 Ом ±0,5%-1,0 В | 1 | |
| R13 | С2-29В-0,25 698 КОм ±0,5%-1,0 В | 1 | |
| R14 | С2-29В-0,25 69 КОм ±0,5%-1,0 В | 1 | |
| R15 | С2-29В-0,25 6,04 КОм ±0,5%-1,0 В | 1 | |
| R16 | МЛТ-0,5 36 Ом ±10% | 1 | |
| R17 | С2-29В-0,25 18,4 КОм ±0,5%-1,0 В | 1 | |
| R18 | С2-29В-0,25 25,2 Ом ±0,5%-1,0 В | 1 | |
| R19 | С2-29В-0,25 79,6 КОм ±0,5%-1,0 В | 1 | |
| R20 | С2-29В-0,125 1,67 КОм ±0,5%-1,0 В | 1 | |
| R21 | С2-29В-0,125 100 КОм ±0,5%-1,0 В | 1 | |
| R22 | С2-29В-0,125 9,2 КОм ±0,5%-1,0 В | 1 | |
| R23 | С2-29В-0,125 796 КОм ±0,5%-1,0 В | 1 | |
| R24 | С2-29В-0,25 1 МОм ±0,5%-1,0 В | 1 | |
| R25 |
С2-29В-0,5 1,5 МОм ±5%-1,0 В С2-29В-0,5 1,5 МОм ±0,5%-1,0 В |
1 |
Последовательно R25=3 МОм ±5% |
| R26 |
С2-29В-2 7,5 МОм ±0,5%-1,0 В С2-29В-2 7,5 МОм ±0,5%-1,0 В |
1 |
Последовательно R26=15 МОм ±0,5% |
| R27 | СП3-9а-II 1,5 МОм ±20%-25 | 1 | |
| R28 | СП3-9а-II 100 КОм ±20%-25 | 1 | |
| R29 | МЛТ-0,5 3 КОм ±5% | 1 | |
| R30* | МЛТ-0,5 82…120 КОм ±10% | 1 | |
| R31 | МЛТ-0,5 5,6 КОм ±10% | 1 | |
| R32 | СП3-9а-II 3,3 КОм ±20%-25 | 1 | |
| R33 | СП5-1ВА 1W 3,3 КОм ±5% | 1 | |
| R34 | МЛТ-0,5 56 Ом ±10% | 1 | |
| R35 | МЛТ-0,5 680 Ом ±10% | 1 | |
| 1 | |||
| R37 | МЛТ-0,5 56 КОм ±10% | 1 | |
| R38 | МЛТ-0,5 1,1 КОм ±0,5% | 1 | |
| R39 | МЛТ-0,5 1,1 КОм ±0,5% | 1 | |
| R40 | С2-29В-0,125 673 Ом ±0,5%-1,0-В | 1 | |
| R41 | СП5-1ВА 1W 1,5 КОм ±5% | 1 | |
| Конденсаторы | |||
| C1 | КД-2б 2200 пФ +80-20% | 1 | |
| C2 | МБМ-160 V 0,1 мкФ ±10% | 1 | |
| C3 | К31-II-3-Б 10000 пФ ±10% | 1 | |
| C4 | К50-6-I-6,3 V 50мкФ-БИ | 1 | |
| C5 | КД-2б 2200 пФ +80-20% | 1 | |
| Диоды | |||
| D1,D2 | КД521Г | 2 | |
| D5-D8 | Д9Д | 4 | |
| У1 | Усилитель автовыключателя КМП20УП1 | 1 | |
| Т1,Т2 | Транзистор КТ315Г | 2 | |
| МИ | Механизм измерительный | 1 | |
| Р | Реле автовыключателя | 1 | |
| Tp | Трансформатор | 1 | |
| Кл1,Кл2 | Зажим | 2 | |
| В1 | Плата 1H | 3 | |
| В2 | Переключатель П2К | 1 | |
| Кн1 | Кнопка | 1 | |
| Б | Элемент 316 | 3 |
Остальные приборы
Скачать инструкцию
