11

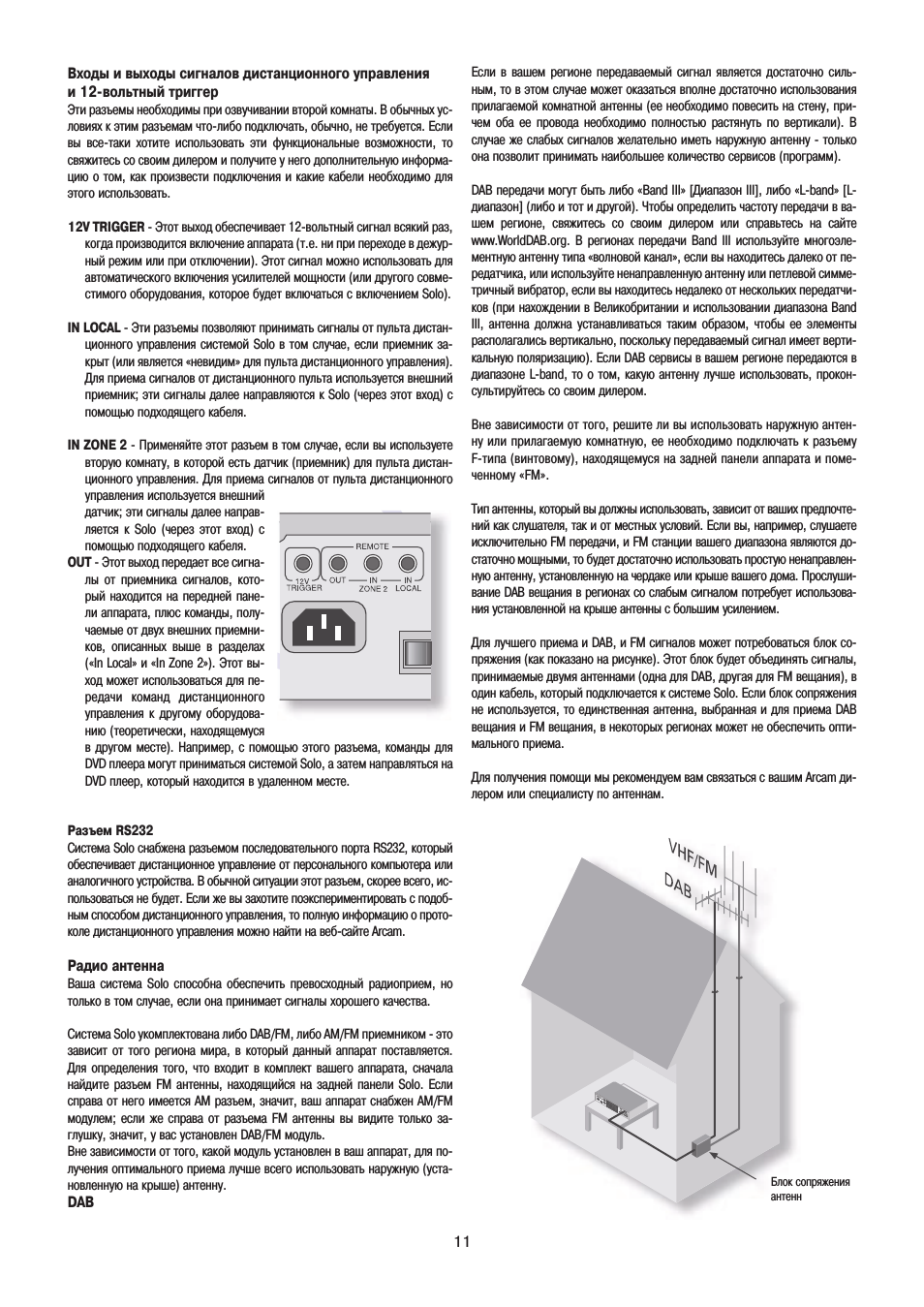

Входы и выходы сигналов дистанционного управления
и 12 вольтный триггер
Эти разъемы необходимы при озвучивании второй комнаты. В обычных ус
ловиях к этим разъемам что либо подключать, обычно, не требуется. Если
вы все таки хотите использовать эти функциональные возможности, то
свяжитесь со своим дилером и получите у него дополнительную информа
цию о том, как произвести подключения и какие кабели необходимо для
этого использовать.
12V TRIGGER Этот выход обеспечивает 12 вольтный сигнал всякий раз,
когда производится включение аппарата (т.е. ни при переходе в дежур
ный режим или при отключении). Этот сигнал можно использовать для
автоматического включения усилителей мощности (или другого совме
стимого оборудования, которое будет включаться с включением Solo).
IN LOCAL Эти разъемы позволяют принимать сигналы от пульта дистан
ционного управления системой Solo в том случае, если приемник за
крыт (или является «невидим» для пульта дистанционного управления).
Для приема сигналов от дистанционного пульта используется внешний
приемник; эти сигналы далее направляются к Solo (через этот вход) с
помощью подходящего кабеля.
IN ZONE 2 Применяйте этот разъем в том случае, если вы используете
вторую комнату, в которой есть датчик (приемник) для пульта дистан
ционного управления. Для приема сигналов от пульта дистанционного
управления используется внешний
датчик; эти сигналы далее направ
ляется к Solo (через этот вход) с
помощью подходящего кабеля.
OUT Этот выход передает все сигна
лы от приемника сигналов, кото
рый находится на передней пане
ли аппарата, плюс команды, полу
чаемые от двух внешних приемни
ков, описанных выше в разделах
(«In Local» и «In Zone 2»). Этот вы
ход может использоваться для пе
редачи команд дистанционного
управления к другому оборудова
нию (теоретически, находящемуся
в другом месте). Например, с помощью этого разъема, команды для
DVD плеера могут приниматься системой Solo, а затем направляться на
DVD плеер, который находится в удаленном месте.
Разъем RS232
Система Solo снабжена разъемом последовательного порта RS232, который
обеспечивает дистанционное управление от персонального компьютера или
аналогичного устройства. В обычной ситуации этот разъем, скорее всего, ис
пользоваться не будет. Если же вы захотите поэкспериментировать с подоб
ным способом дистанционного управления, то полную информацию о прото
коле дистанционного управления можно найти на веб сайте Arcam.
Радио антенна
Ваша система Solo способна обеспечить превосходный радиоприем, но
только в том случае, если она принимает сигналы хорошего качества.
Система Solo укомплектована либо DAB/FM, либо AM/FM приемником это
зависит от того региона мира, в который данный аппарат поставляется.
Для определения того, что входит в комплект вашего аппарата, сначала
найдите разъем FM антенны, находящийся на задней панели Solo. Если
справа от него имеется AM разъем, значит, ваш аппарат снабжен AM/FM
модулем; если же справа от разъема FM антенны вы видите только за
глушку, значит, у вас установлен DAB/FM модуль.
Вне зависимости от того, какой модуль установлен в ваш аппарат, для по
лучения оптимального приема лучше всего использовать наружную (уста
новленную на крыше) антенну.
DAB
Если в вашем регионе передаваемый сигнал является достаточно силь
ным, то в этом случае может оказаться вполне достаточно использования
прилагаемой комнатной антенны (ее необходимо повесить на стену, при
чем оба ее провода необходимо полностью растянуть по вертикали). В
случае же слабых сигналов желательно иметь наружную антенну только
она позволит принимать наибольшее количество сервисов (программ).
DAB передачи могут быть либо «Band III» [Диапазон III], либо «L band» [L
диапазон] (либо и тот и другой). Чтобы определить частоту передачи в ва
шем регионе, свяжитесь со своим дилером или справьтесь на сайте
www.WorldDAB.org. В регионах передачи Band III используйте многоэле
ментную антенну типа «волновой канал», если вы находитесь далеко от пе
редатчика, или используйте ненаправленную антенну или петлевой симме
тричный вибратор, если вы находитесь недалеко от нескольких передатчи
ков (при нахождении в Великобритании и использовании диапазона Band
III, антенна должна устанавливаться таким образом, чтобы ее элементы
располагались вертикально, поскольку передаваемый сигнал имеет верти
кальную поляризацию). Если DAB сервисы в вашем регионе передаются в
диапазоне L band, то о том, какую антенну лучше использовать, прокон
сультируйтесь со своим дилером.
Вне зависимости от того, решите ли вы использовать наружную антен
ну или прилагаемую комнатную, ее необходимо подключать к разъему
F типа (винтовому), находящемуся на задней панели аппарата и поме
ченному «FM».
Тип антенны, который вы должны использовать, зависит от ваших предпочте
ний как слушателя, так и от местных условий. Если вы, например, слушаете
исключительно FM передачи, и FM станции вашего диапазона являются до
статочно мощными, то будет достаточно использовать простую ненаправлен
ную антенну, установленную на чердаке или крыше вашего дома. Прослуши
вание DAB вещания в регионах со слабым сигналом потребует использова
ния установленной на крыше антенны с большим усилением.
Для лучшего приема и DAB, и FM сигналов может потребоваться блок со
пряжения (как показано на рисунке). Этот блок будет объединять сигналы,
принимаемые двумя антеннами (одна для DAB, другая для FM вещания), в
один кабель, который подключается к системе Solo. Если блок сопряжения
не используется, то единственная антенна, выбранная и для приема DAB
вещания и FM вещания, в некоторых регионах может не обеспечить опти
мального приема.
Для получения помощи мы рекомендуем вам связаться с вашим Arcam ди
лером или специалисту по антеннам.
Блок сопряжения
антенн
12
FM/AM

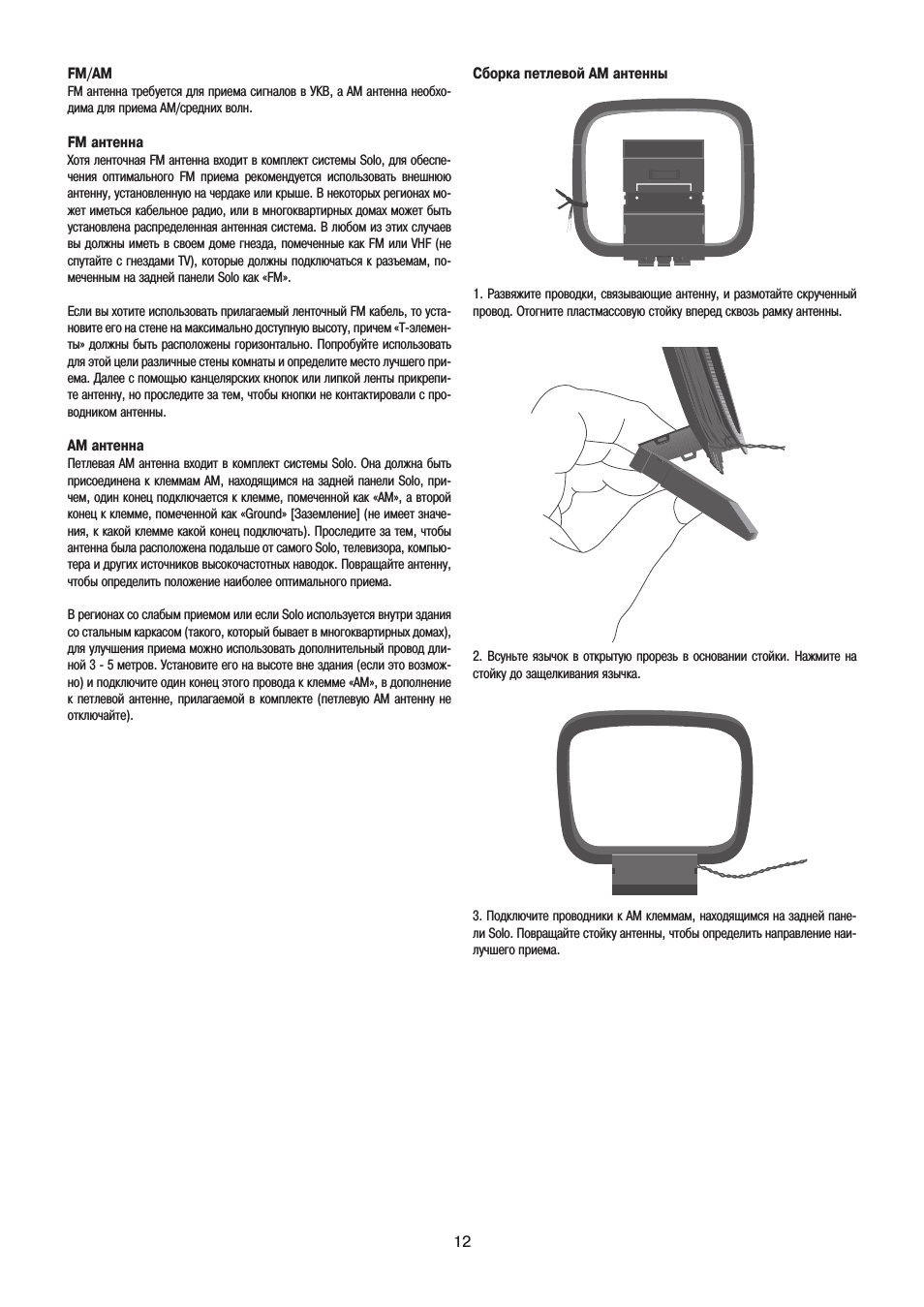

FM антенна требуется для приема сигналов в УКВ, а AM антенна необхо
дима для приема AM/средних волн.
FM антенна
Хотя ленточная FM антенна входит в комплект системы Solo, для обеспе
чения оптимального FM приема рекомендуется использовать внешнюю
антенну, установленную на чердаке или крыше. В некоторых регионах мо
жет иметься кабельное радио, или в многоквартирных домах может быть
установлена распределенная антенная система. В любом из этих случаев
вы должны иметь в своем доме гнезда, помеченные как FM или VHF (не
спутайте с гнездами TV), которые должны подключаться к разъемам, по
меченным на задней панели Solo как «FM».
Если вы хотите использовать прилагаемый ленточный FM кабель, то уста
новите его на стене на максимально доступную высоту, причем «Т элемен
ты» должны быть расположены горизонтально. Попробуйте использовать
для этой цели различные стены комнаты и определите место лучшего при
ема. Далее с помощью канцелярских кнопок или липкой ленты прикрепи
те антенну, но проследите за тем, чтобы кнопки не контактировали с про
водником антенны.
AM антенна
Петлевая AM антенна входит в комплект системы Solo. Она должна быть
присоединена к клеммам AM, находящимся на задней панели Solo, при
чем, один конец подключается к клемме, помеченной как «AM», а второй
конец к клемме, помеченной как «Ground» [Заземление] (не имеет значе
ния, к какой клемме какой конец подключать). Проследите за тем, чтобы
антенна была расположена подальше от самого Solo, телевизора, компью
тера и других источников высокочастотных наводок. Повращайте антенну,
чтобы определить положение наиболее оптимального приема.
В регионах со слабым приемом или если Solo используется внутри здания
со стальным каркасом (такого, который бывает в многоквартирных домах),
для улучшения приема можно использовать дополнительный провод дли
ной 3 5 метров. Установите его на высоте вне здания (если это возмож
но) и подключите один конец этого провода к клемме «AM», в дополнение
к петлевой антенне, прилагаемой в комплекте (петлевую AM антенну не
отключайте).
Сборка петлевой AM антенны
1. Развяжите проводки, связывающие антенну, и размотайте скрученный
провод. Отогните пластмассовую стойку вперед сквозь рамку антенны.
2. Всуньте язычок в открытую прорезь в основании стойки. Нажмите на
стойку до защелкивания язычка.
3. Подключите проводники к AM клеммам, находящимся на задней пане
ли Solo. Повращайте стойку антенны, чтобы определить направление наи
лучшего приема.
13

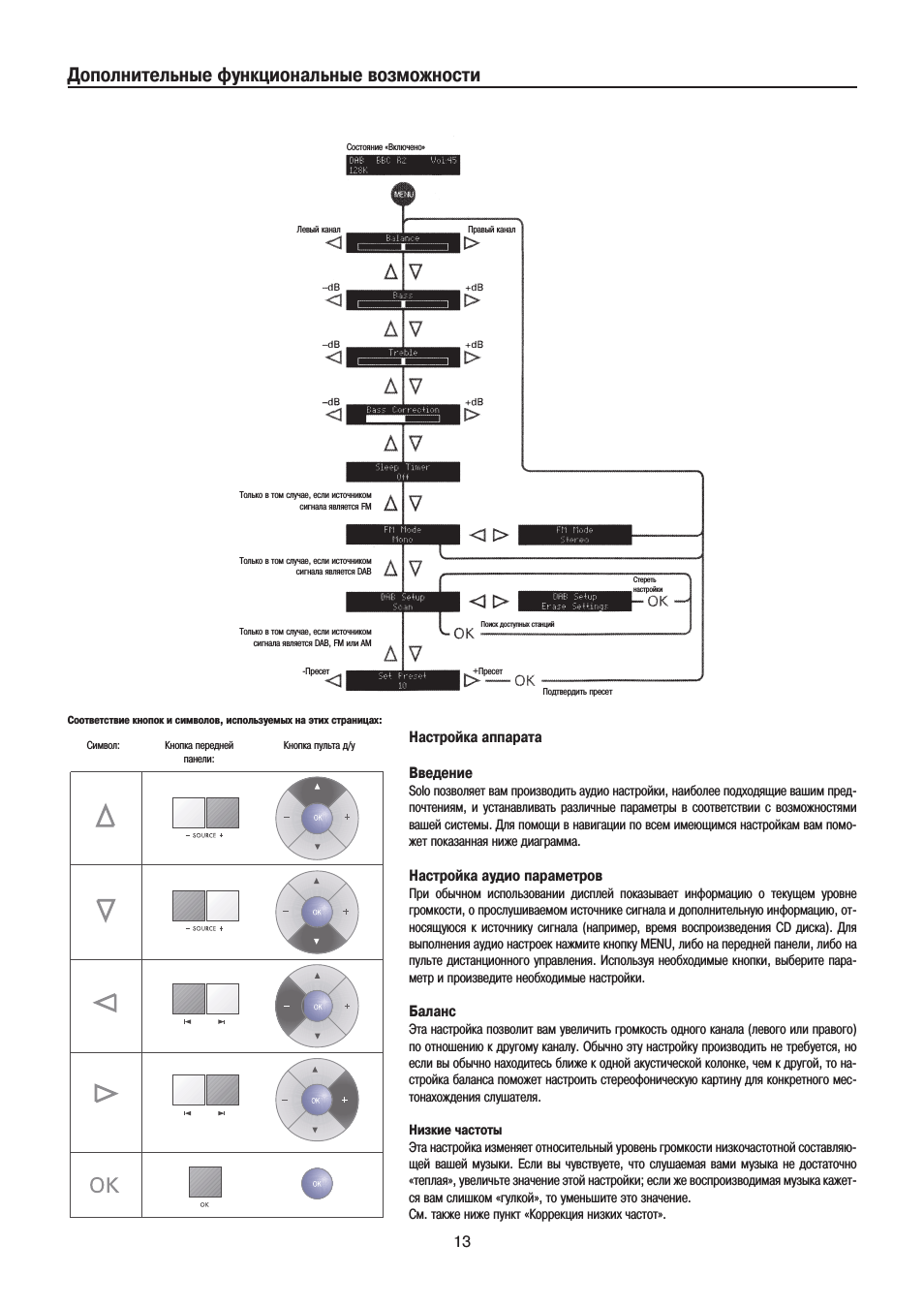

Дополнительные функциональные возможности
Состояние «Включено»
Левый канал
Правый канал
Только в том случае, если источником
сигнала является FM
Только в том случае, если источником
сигнала является DAB
Только в том случае, если источником
сигнала является DAB, FM или AM
Пресет
+Пресет
Подтвердить пресет
Поиск доступных станций
Стереть
настройки
Соответствие кнопок и символов, используемых на этих страницах:
Символ:
Кнопка передней
панели:
Кнопка пульта д/у
Настройка аппарата
Введение
Solo позволяет вам производить аудио настройки, наиболее подходящие вашим пред
почтениям, и устанавливать различные параметры в соответствии с возможностями
вашей системы. Для помощи в навигации по всем имеющимся настройкам вам помо
жет показанная ниже диаграмма.
Настройка аудио параметров
При обычном использовании дисплей показывает информацию о текущем уровне
громкости, о прослушиваемом источнике сигнала и дополнительную информацию, от
носящуюся к источнику сигнала (например, время воспроизведения CD диска). Для
выполнения аудио настроек нажмите кнопку MENU, либо на передней панели, либо на
пульте дистанционного управления. Используя необходимые кнопки, выберите пара
метр и произведите необходимые настройки.
Баланс
Эта настройка позволит вам увеличить громкость одного канала (левого или правого)
по отношению к другому каналу. Обычно эту настройку производить не требуется, но
если вы обычно находитесь ближе к одной акустической колонке, чем к другой, то на
стройка баланса поможет настроить стереофоническую картину для конкретного мес
тонахождения слушателя.
Низкие частоты
Эта настройка изменяет относительный уровень громкости низкочастотной составляю
щей вашей музыки. Если вы чувствуете, что слушаемая вами музыка не достаточно
«теплая», увеличьте значение этой настройки; если же воспроизводимая музыка кажет
ся вам слишком «гулкой», то уменьшите это значение.
См. также ниже пункт «Коррекция низких частот».
14

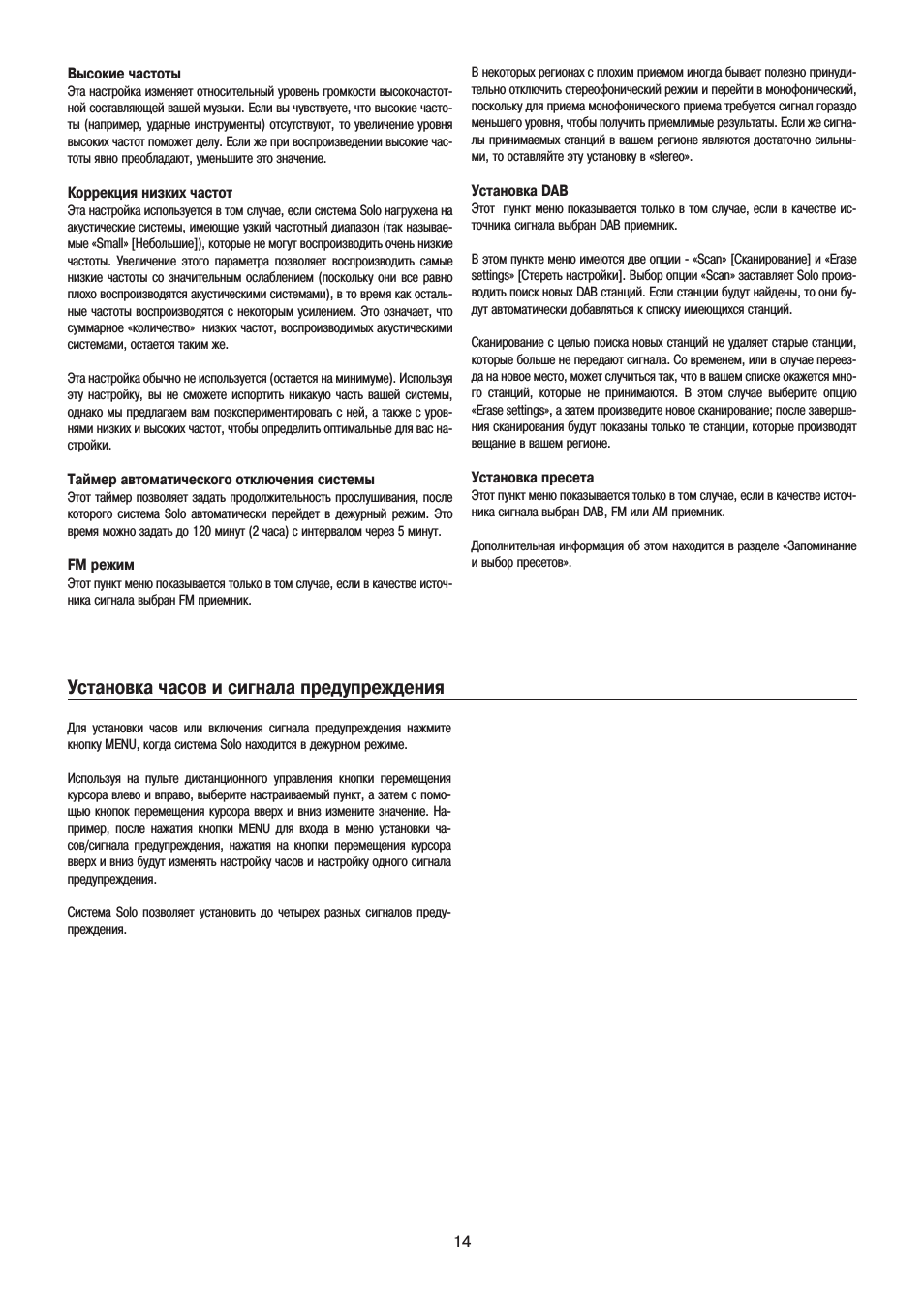

Высокие частоты
Эта настройка изменяет относительный уровень громкости высокочастот
ной составляющей вашей музыки. Если вы чувствуете, что высокие часто
ты (например, ударные инструменты) отсутствуют, то увеличение уровня
высоких частот поможет делу. Если же при воспроизведении высокие час
тоты явно преобладают, уменьшите это значение.
Коррекция низких частот
Эта настройка используется в том случае, если система Solo нагружена на
акустические системы, имеющие узкий частотный диапазон (так называе
мые «Small» [Небольшие]), которые не могут воспроизводить очень низкие
частоты. Увеличение этого параметра позволяет воспроизводить самые
низкие частоты со значительным ослаблением (поскольку они все равно
плохо воспроизводятся акустическими системами), в то время как осталь
ные частоты воспроизводятся с некоторым усилением. Это означает, что
суммарное «количество» низких частот, воспроизводимых акустическими
системами, остается таким же.
Эта настройка обычно не используется (остается на минимуме). Используя
эту настройку, вы не сможете испортить никакую часть вашей системы,
однако мы предлагаем вам поэкспериментировать с ней, а также с уров
нями низких и высоких частот, чтобы определить оптимальные для вас на
стройки.
Таймер автоматического отключения системы
Этот таймер позволяет задать продолжительность прослушивания, после
которого система Solo автоматически перейдет в дежурный режим. Это
время можно задать до 120 минут (2 часа) с интервалом через 5 минут.
FM режим
Этот пункт меню показывается только в том случае, если в качестве источ
ника сигнала выбран FM приемник.
В некоторых регионах с плохим приемом иногда бывает полезно принуди
тельно отключить стереофонический режим и перейти в монофонический,
поскольку для приема монофонического приема требуется сигнал гораздо
меньшего уровня, чтобы получить приемлимые результаты. Если же сигна
лы принимаемых станций в вашем регионе являются достаточно сильны
ми, то оставляйте эту установку в «stereo».
Установка DAB
Этот пункт меню показывается только в том случае, если в качестве ис
точника сигнала выбран DAB приемник.
В этом пункте меню имеются две опции «Scan» [Сканирование] и «Erase
settings» [Стереть настройки]. Выбор опции «Scan» заставляет Solo произ
водить поиск новых DAB станций. Если станции будут найдены, то они бу
дут автоматически добавляться к списку имеющихся станций.
Сканирование с целью поиска новых станций не удаляет старые станции,
которые больше не передают сигнала. Со временем, или в случае переез
да на новое место, может случиться так, что в вашем списке окажется мно
го станций, которые не принимаются. В этом случае выберите опцию
«Erase settings», а затем произведите новое сканирование; после заверше
ния сканирования будут показаны только те станции, которые производят
вещание в вашем регионе.
Установка пресета
Этот пункт меню показывается только в том случае, если в качестве источ
ника сигнала выбран DAB, FM или AM приемник.
Дополнительная информация об этом находится в разделе «Запоминание
и выбор пресетов».
Для установки часов или включения сигнала предупреждения нажмите
кнопку MENU, когда система Solo находится в дежурном режиме.
Используя на пульте дистанционного управления кнопки перемещения
курсора влево и вправо, выберите настраиваемый пункт, а затем с помо
щью кнопок перемещения курсора вверх и вниз измените значение. На
пример, после нажатия кнопки MENU для входа в меню установки ча
сов/сигнала предупреждения, нажатия на кнопки перемещения курсора
вверх и вниз будут изменять настройку часов и настройку одного сигнала
предупреждения.
Система Solo позволяет установить до четырех разных сигналов преду
преждения.
Установка часов и сигнала предупреждения
15
Установка часов
Дежурный режим
Установка часов
Сигнал пред. 1
Сигнал пред. 2
Выберите сигнал предупреждения
Сигнал пред. 3
или установку часов
Сигнал пред. 4
Предыдущий пункт
Кнопка
меню
Следующий пункт
Раньше
Позднее
Раньше
Позднее
Выкл.
Вкл
Установка будильника
Установка часов
будильника
Установка минут
будильника
До полудня
После полудня
Установка сигналов предупреждения
Сигналы предупреждения сработают в заданное время вы
бранных дней. В этом примере сигналы предупреждения на
строены на срабатывание только в выходные.
Выкл.
Вкл
Выбор
источника
сигнала
Кнопка
меню
След. пункт
Предыдущий пункт
Выбор 12/24 часового формата
Вверх
Вниз
Установка времени (часы)
Вверх
Вниз
Установка времени (минуты)
Вверх
Вниз
Установка дня недели
Подтверждение
настроек
Установка часов и сигнала предупреждения
16

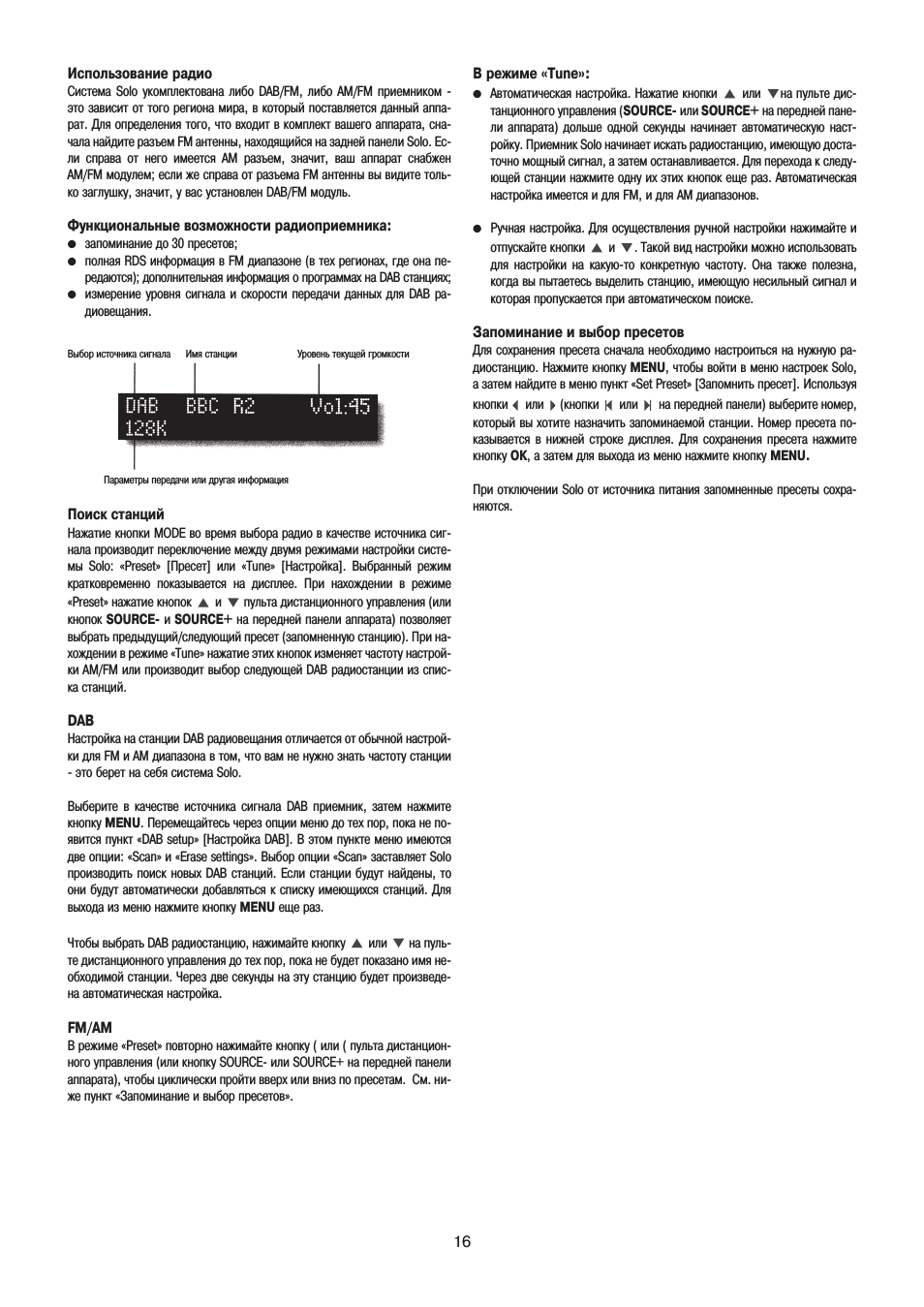

Использование радио
Система Solo укомплектована либо DAB/FM, либо AM/FM приемником
это зависит от того региона мира, в который поставляется данный аппа
рат. Для определения того, что входит в комплект вашего аппарата, сна
чала найдите разъем FM антенны, находящийся на задней панели Solo. Ес
ли справа от него имеется AM разъем, значит, ваш аппарат снабжен
AM/FM модулем; если же справа от разъема FM антенны вы видите толь
ко заглушку, значит, у вас установлен DAB/FM модуль.
Функциональные возможности радиоприемника:
●
запоминание до 30 пресетов;
●
полная RDS информация в FM диапазоне (в тех регионах, где она пе
редаются); дополнительная информация о программах на DAB станциях;
●
измерение уровня сигнала и скорости передачи данных для DAB ра
диовещания.
Поиск станций
Нажатие кнопки MODE во время выбора радио в качестве источника сиг
нала производит переключение между двумя режимами настройки систе
мы Solo: «Preset» [Пресет] или «Tune» [Настройка]. Выбранный режим
кратковременно показывается на дисплее. При нахождении в режиме
«Preset» нажатие кнопок
и
пульта дистанционного управления (или
кнопок SOURCE и SOURCE+ на передней панели аппарата) позволяет
выбрать предыдущий/следующий пресет (запомненную станцию). При на
хождении в режиме «Tune» нажатие этих кнопок изменяет частоту настрой
ки AM/FM или производит выбор следующей DAB радиостанции из спис
ка станций.
DAB
Настройка на станции DAB радиовещания отличается от обычной настрой
ки для FM и AM диапазона в том, что вам не нужно знать частоту станции
это берет на себя система Solo.
Выберите в качестве источника сигнала DAB приемник, затем нажмите
кнопку MENU. Перемещайтесь через опции меню до тех пор, пока не по
явится пункт «DAB setup» [Настройка DAB]. В этом пункте меню имеются
две опции: «Scan» и «Erase settings». Выбор опции «Scan» заставляет Solo
производить поиск новых DAB станций. Если станции будут найдены, то
они будут автоматически добавляться к списку имеющихся станций. Для
выхода из меню нажмите кнопку MENU еще раз.
Чтобы выбрать DAB радиостанцию, нажимайте кнопку
или
на пуль
те дистанционного управления до тех пор, пока не будет показано имя не
обходимой станции. Через две секунды на эту станцию будет произведе
на автоматическая настройка.
FM/AM
В режиме «Preset» повторно нажимайте кнопку ( или ( пульта дистанцион
ного управления (или кнопку SOURCE или SOURCE+ на передней панели
аппарата), чтобы циклически пройти вверх или вниз по пресетам. См. ни
же пункт «Запоминание и выбор пресетов».
Выбор источника сигнала
Имя станции
Уровень текущей громкости
Параметры передачи или другая информация
В режиме «Tune»:
●
Автоматическая настройка. Нажатие кнопки
или
на пульте дис
танционного управления (SOURCE или SOURCE+ на передней пане
ли аппарата) дольше одной секунды начинает автоматическую наст
ройку. Приемник Solo начинает искать радиостанцию, имеющую доста
точно мощный сигнал, а затем останавливается. Для перехода к следу
ющей станции нажмите одну их этих кнопок еще раз. Автоматическая
настройка имеется и для FM, и для AM диапазонов.
●
Ручная настройка. Для осуществления ручной настройки нажимайте и
отпускайте кнопки
и
. Такой вид настройки можно использовать
для настройки на какую то конкретную частоту. Она также полезна,
когда вы пытаетесь выделить станцию, имеющую несильный сигнал и
которая пропускается при автоматическом поиске.
Запоминание и выбор пресетов
Для сохранения пресета сначала необходимо настроиться на нужную ра
диостанцию. Нажмите кнопку MENU, чтобы войти в меню настроек Solo,
а затем найдите в меню пункт «Set Preset» [Запомнить пресет]. Используя
кнопки
или
(кнопки
или
на передней панели) выберите номер,
который вы хотите назначить запоминаемой станции. Номер пресета по
казывается в нижней строке дисплея. Для сохранения пресета нажмите
кнопку ОК, а затем для выхода из меню нажмите кнопку MENU.
При отключении Solo от источника питания запомненные пресеты сохра
няются.
17

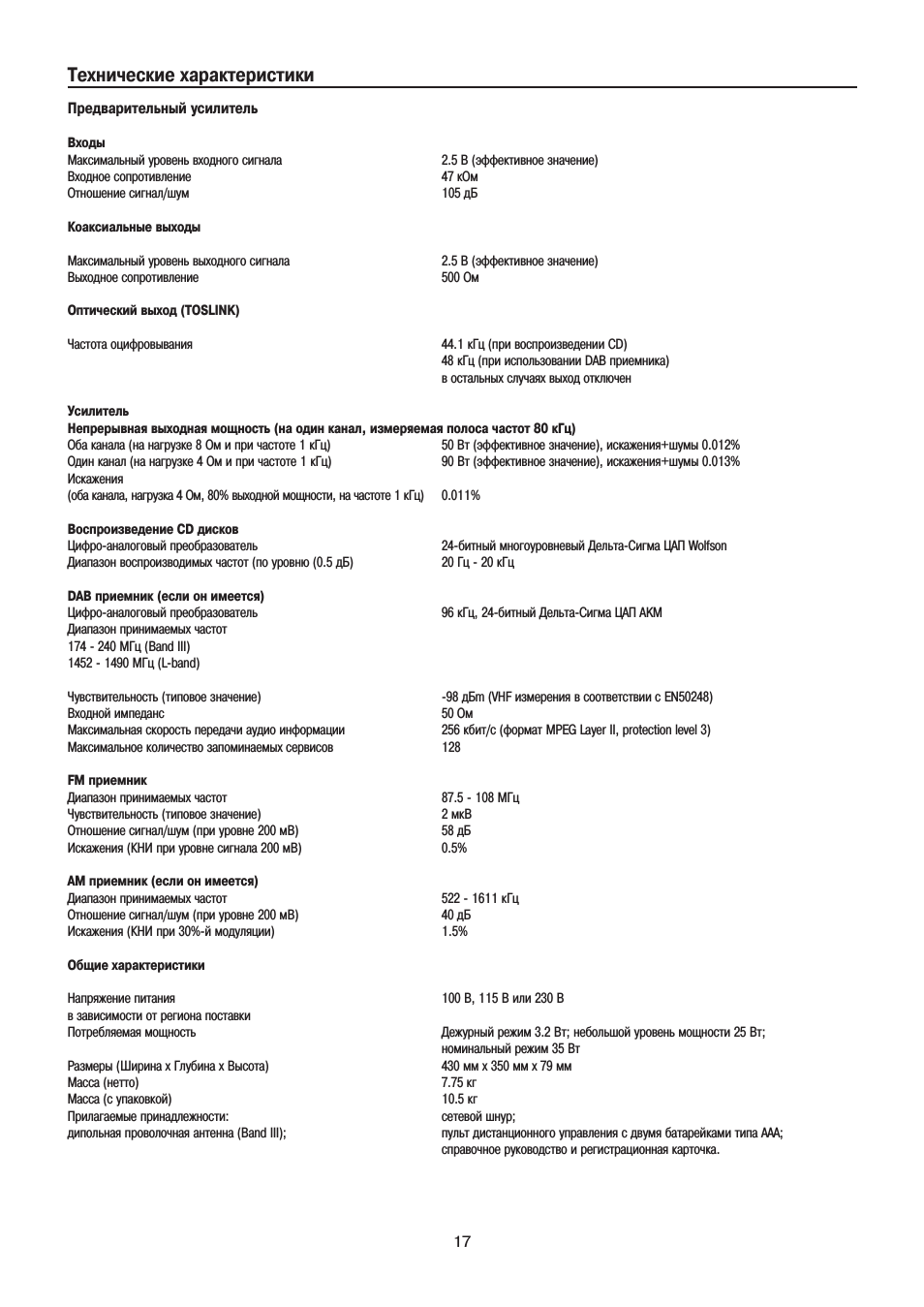

Технические характеристики
Предварительный усилитель
Входы
Максимальный уровень входного сигнала
2.5 В (эффективное значение)
Входное сопротивление
47 кОм
Отношение сигнал/шум
105 дБ
Коаксиальные выходы
Максимальный уровень выходного сигнала
2.5 В (эффективное значение)
Выходное сопротивление
500 Ом
Оптический выход (TOSLINK)
Частота оцифровывания
44.1 кГц (при воспроизведении CD)
48 кГц (при использовании DAB приемника)
в остальных случаях выход отключен
Усилитель
Непрерывная выходная мощность (на один канал, измеряемая полоса частот 80 кГц)
Оба канала (на нагрузке 8 Ом и при частоте 1 кГц)
50 Вт (эффективное значение), искажения+шумы 0.012%
Один канал (на нагрузке 4 Ом и при частоте 1 кГц)
90 Вт (эффективное значение), искажения+шумы 0.013%
Искажения
(оба канала, нагрузка 4 Ом, 80% выходной мощности, на частоте 1 кГц)
0.011%
Воспроизведение CD дисков
Цифро аналоговый преобразователь
24 битный многоуровневый Дельта Сигма ЦАП Wolfson
Диапазон воспроизводимых частот (по уровню (0.5 дБ)
20 Гц 20 кГц
DAB приемник (если он имеется)
Цифро аналоговый преобразователь
96 кГц, 24 битный Дельта Сигма ЦАП AKM
Диапазон принимаемых частот
174 240 МГц (Band III)
1452 1490 МГц (L band)
Чувствительность (типовое значение)
98 дБm (VHF измерения в соответствии с EN50248)
Входной импеданс
50 Ом
Максимальная скорость передачи аудио информации
256 кбит/с (формат MPEG Layer II, protection level 3)
Максимальное количество запоминаемых сервисов
128
FM приемник
Диапазон принимаемых частот
87.5 108 МГц
Чувствительность (типовое значение)
2 мкВ
Отношение сигнал/шум (при уровне 200 мВ)
58 дБ
Искажения (КНИ при уровне сигнала 200 мВ)
0.5%
AM приемник (если он имеется)
Диапазон принимаемых частот
522 1611 кГц
Отношение сигнал/шум (при уровне 200 мВ)
40 дБ
Искажения (КНИ при 30% й модуляции)
1.5%
Общие характеристики
Напряжение питания
100 В, 115 В или 230 В
в зависимости от региона поставки
Потребляемая мощность
Дежурный режим 3.2 Вт; небольшой уровень мощности 25 Вт;
номинальный режим 35 Вт
Размеры (Ширина х Глубина х Высота)
430 мм х 350 мм х 79 мм
Масса (нетто)
7.75 кг
Масса (с упаковкой)
10.5 кг
Прилагаемые принадлежности:
сетевой шнур;
дипольная проволочная антенна (Band III);
пульт дистанционного управления с двумя батарейками типа ААА;
справочное руководство и регистрационная карточка.
18

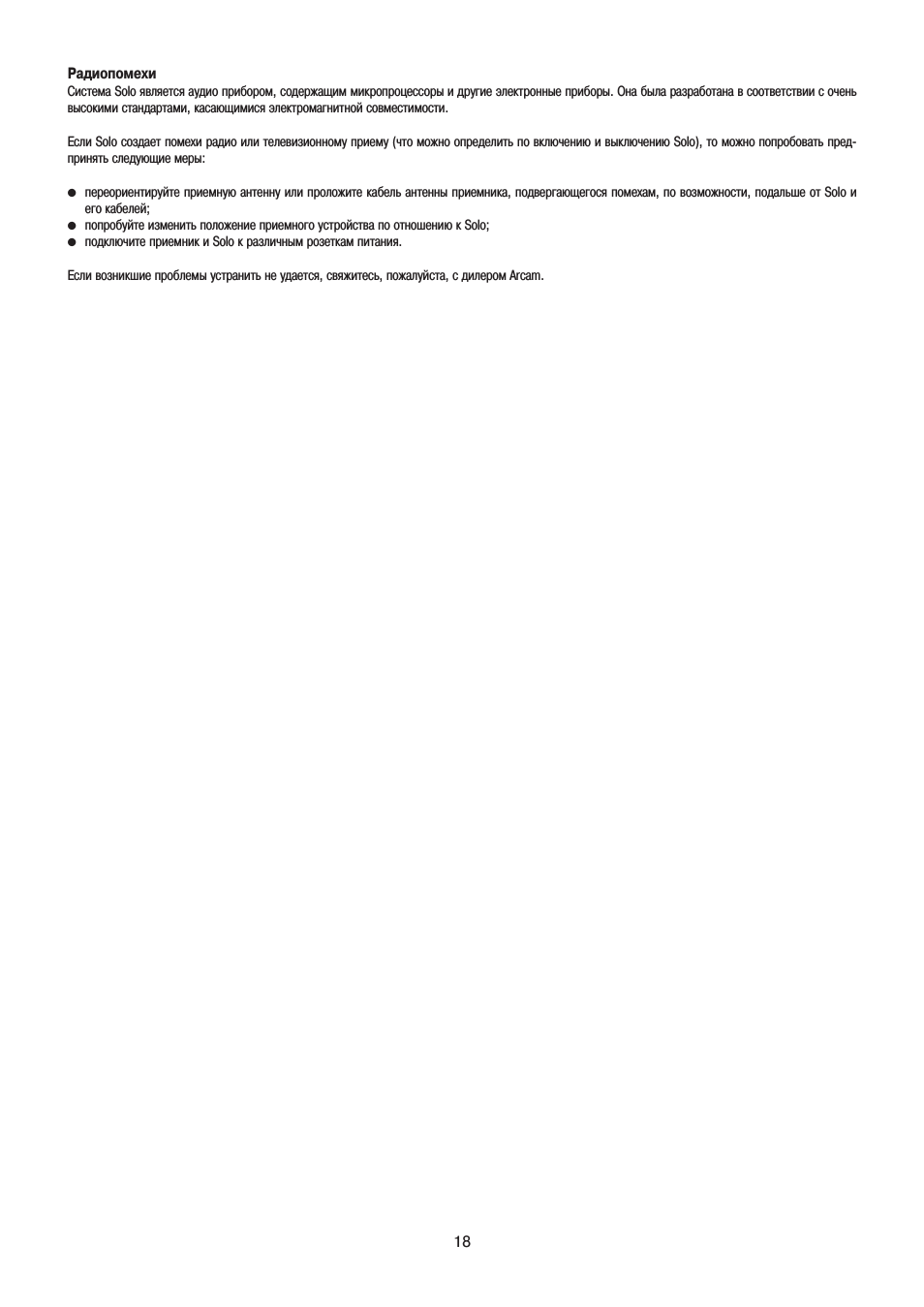

Радиопомехи
Система Solo является аудио прибором, содержащим микропроцессоры и другие электронные приборы. Она была разработана в соответствии с очень
высокими стандартами, касающимися электромагнитной совместимости.
Если Solo создает помехи радио или телевизионному приему (что можно определить по включению и выключению Solo), то можно попробовать пред
принять следующие меры:
●
переориентируйте приемную антенну или проложите кабель антенны приемника, подвергающегося помехам, по возможности, подальше от Solo и
его кабелей;
●
попробуйте изменить положение приемного устройства по отношению к Solo;
●
подключите приемник и Solo к различным розеткам питания.
Если возникшие проблемы устранить не удается, свяжитесь, пожалуйста, с дилером Arcam.
15:39
Видеообзор Blu-ray ресивер Arcam Solo Movie
11:49
Scoring Dynaudio Audience 62 and Arcam Solo
06:08
Arcam Solo Music & Bowers & Wilkins CM5 — OrtonsAudioVisual.com
01:11
ARCAM SOLO amp-cd-tun audiophile TEST
04:40
Testing Q Acoustic 3010i with Arcam solo,
01:27
Arcam Solo & KEF R100 — Ortons AudioVisual
Нажмите на кнопку для помощи
Поиск по теме
Ищу схему, документацию, программу (прошивку).
Тема для поиска схем, чертежей, документаций, описаний, прошивок и т.п.
Правила темы простые:
1) — Посты только для поиска документаций, схем, описаний, прошивок и т.п.
2) — Обсуждения и споры — в соответствующих тематических форумах.
3) — При запросе желательно указать способ обратной связи (ЛС, е-мейл, адрес, телефон и т.п.). Личка — по умолчанию
4) — Если запрос на поиск потерял актуальность — напишите Модератору, чтобы он удалил Ваш пост, или пометил его как неактуальный. Для этого, можно воспользоваться кнопкой «Пожаловаться».
5) — рассылка больших файлов через эл. почту, файлообменники (и т.п.). В этой теме только небольшие файлы или ссылки.
Для сохранения тематической чистоты форумов, темы-однодневки с аналогичным содержимым в других местах будут удаляться, как нарушающие п. 2.3. Правил форума. Объявления типа куплю/продам/обменяю — на доску объявлений.
Кроме того, попросить схему, прошивку и т.п. можно в уже существующем соответствующем тематическом форуме.
И еще совет — не торопитесь сразу постить вопрос. Просмотрите содержание темы. Возможно, кто-то уже спрашивал аналогичное. В этом случае есть смысл написать этому человеку и попросить его поделиться добытыми материалами.
Если Вам помогли люди, не забудьте Сказать спасибо.
Источник
Обзор радиоприёмника Соло РП-201
Показать панель управления
- Опубликовано: 30 ноя 2018 veröffentlicht
- Обзор однодиапазонного УКВ-1 приёмника Соло РП-201, позже стал называться Ассоль
Видео снято в память о моём дедушке Алексее
Комментарии • 0
Он ФМ принимает?
@Злой Йожик да раньше на совесть делали, мой 2004 года тоже пашет отлично, жалко только что с УКВ-1 только один канал ловит Радио Россий
@Mandareen на работе стоит у нас.Там ФМ волны играют.Я думал ему лет 10, оказалось он 1999года.А работает он по 12часов в сутки.Вот техника то,не то что китайский современный шлак
Нет, только УКВ-1, к сожалению у меня такой экземпляр, но были и с FM и если я не ошибаюсь до сих пор их делают в Кирове под названием Ассоль
Чем-то прикалывают меня такие приемники. Вспоминаются сразу трехпрограммные приемники, которые раньше от проводной радиосети работали и на кухне у многих висели)
Было у меня ранее несколько схожих приемников стационарных, Микрон РП-201, РП-204 . В Нижнем Новгороде вроде выпускались на заводе имени Фрунзе. В области , когда отключали проводное радио , массово продавали эти «микроны» , как замена ликвидированному проводному радио. Вешались на стену, подключалась так же антенна к стандартное гнездо сбоку, были 4 фикс. настройки и такие же крутиляторы многооборотные. Была бесшумная настройка и АПЧ.
Первые выпуски были на УКВ по старой схеме ( к174пс1 + к174ур3) , работали отлично.
Ближе к нулевым стали делать на TDA7021 , схему испохабили, монтаж и компоновка платы были такими, словно с завода уволили всех инженеров и конструкторов, и дали школьнику доделать плату, чтоб ну хоть как-то работало. Работали они уже очень дерьмово, ловили не лучше, а то и хуже всяких китайских карманных , частота постоянно уезжала от прогрева.
Дяде моему покойному в свое время эти приемники приносили кучами » посмотреть» , грозой убивало. Вот и заимел 3 штучки себе)
Сейчас имею 2 приемника, один на работе, второй дома, все руки не доходят доделать до конца.
Решил, что пытаться реанимировать изначально дерьмовую схему — бесполезно. По шаблону от родной платы изготовил новую, но на микросхеме CD1191 ( аналог CXA1691) . Понизил напряжение питания до 6,5 вольт, а на варикапную настройку поставил стабилизатор на 3,3в , этого хватило ,чтоб перекрыть FM диапазон, даже с растяжечкой.
Чтоб окончательно победить уплывание частоты при нагреве ( что критично для приемника с фикс. настройками!) — поставил делитель с терморезистором. Откалибровал при помощи печки 1,5кВт) . Теперь — хороший приемник, с хорошей чувствительностью и хорошей стабильностью по частоте.
Наверное, когда наконец добью второй приемник ( микрон 204) — сниму видео.
У меня у бабушки в квартире до сих пор висит трёхпрограммный Электроника ПТ-209 правда уже отрезанный, а соло мне очень дорог достался от дедушки, до сих пор им пользуюсь отлично работает и хорошо ловит даже без антенны вот уже 15 лет, правда жаль что только УКВ-1 и работает только Радио России, сейчас его выпускают уже с FM и называется Ассоль, а делают в Кирове, покупался в Вятских Полянах, спасибо вам за информацию микрона у меня к сожалению не было
Источник
Соло РП — 201, перестройка на FM.
Похожие видео
Слушаем FM на старом УКВ.
Перестройка УКВ на 88-108 МГц (фм) в Океан 222
Обзор радиоприёмника Соло РП-201
#Океан 222.#океан 222 перестройка укв на fm.#Океан 222 как перестроить с укв на фм 80-108
Перестройка укв Меридиан 248(348) на 88-93 МГц( фм),сделай сам
Нашёл коробку от приёмника Соло РП-201
Дополнительные материалы
Радио УКВ «СОЛО — РП -201»
Радиоприемник Микрон РП-201 содержание драгметаллов
КЭМЗ РП-201 mp3 своими руками.
Меридиан рп- 248 перестройка на FM полный диапазон
Радиоприемник ВЭФ 201. Назад в СССР. На FM диапазон. (Колхозим)
Альпинист рп 224. Перестройка на fm
Конвертер из FM 88-108 МГц в УКВ 65-74МГц.Музло на советский радиоприемник.На одном транзисторе.
«Микрон» рп-201 разбор
ОКЕАН РП 222 | Перестройка блока УКВ на FM | Реставрация и Ремонт Радиоприемника | Часть 3
Радиоприемник Океан 222, даем вторую жизнь
Океан 222 , Верас 225 — Ремонт . Перестройка на FM 87 -108 мГц . Жора Минский .
FM диапазон . На Любой Приёмник СССР — Просто и Доступно ! Планки FM на полную шкалу .
Источник
Соло Рп 201 Перестройка На Fm
Слушать
Длительность: 4 мин и 12 сек
Cлушайте онлайн и cкачивайте песню Соло Рп 201 Перестройка На Fm размером 5.53 MB и длительностью 4 мин и 12 сек в формате mp3.
Конвертер Из Fm 88 108 Мгц В Укв 65 74Мгц Музло На Советский Радиоприемник На Одном Транзисторе
Перестройка На Fm Для Всех От Андрея Ростовского Океан 209 Схема
Радиоприёмник Соло Рп 201 Рассказ Не Только О Нём
La1135 Приемник Или Не Выбрасывайте Старые Магнитолы
Как Переделать Fm Приемник 88 108Мгц И Услышать Радиолюбителей На 144 146Мгц
Перестройка Блока Укв 1 05С Секреты Старого Радиомеханика
Технология На Воде Ездим Без Бензина Живем Без Электричества
парень с севера Руси «СлуГа Руси»
Укв 1 05С Переделка На Фм
Новейшие Дорожные Технологии Которые Взорвут Ваш Мозг
Радиоприемник Вэф 201 Назад В Ссср На Fm Диапазон Колхозим
Валера Всего Понемногу
Укв Fm Конвертер Для Радиоприемника На Микросхеме К174Пс1
Укв Чм 50 140Мгц Радиоприемник На Микросхеме Tda7021Или К174Ха34
Fm Приёмник На Транзисторе Кт315Б
Урал Авто 2 Из Укв В Fm Урал Авто 2 Перестройка На Fm Диапазон
Радиоприёмник Ишим Методика Ремонта
Обзор Радиоприёмника Соло Рп 201
Перестройка Приемника Урал Авто 2 На Fm Диапазон
Укв Fm Приемник Захарова На Одном Транзисторе Ловит Почти Все Станции
Квн Питер Плохое Радио
Радиоприемник Океан 222 Даем Вторую Жизнь
Радиосхемы для начинающих
Слушают
Клипы Новые Мурки Скачать
Colmek Sampe Crot
Хоразм Юлдузлари 2013
Шунен Ромалэ Шунен Чавалэ
А П Чехов Анюта Рассказ
Inxs New Sensation
Walkin Shoes Apache
Сектор Газа Гитарный Кавер
Mary Bellavita Sex
Древний Час Воздаяния
Jeppesen Private Pilot Chapter 1
А На Районе Идет Дождь
Bokep Jepang Black
Zaïrois Non Stop
Anne Frank 2001 Romanian Subtitle
Желини Жарды 2 Кыз
Архипелаг Гулаг Книга 1 Часть 3
Скачать Чеченка Поет Кукушка
Архипелаг Гулаг Солженицын
Вот И Лето Крутова Цвета
Tarkan Biri San Biri Ban
Niñas Trans Chile
Отмель 2016 Русский Трейлер
Қуандық Рахым Ертең Lyrics Сөзі Текст Песни Караоке
Private Pilot Audiobook
Sonny Black Heart And Soul Blues Walkin By My Side
Источник
На чтение7 мин
Опубликовано
Обновлено
УКВ приемник Соло РП 201 – это надежное и удобное устройство для приема радиосигналов, работающих в диапазоне УКВ. Он обладает высоким качеством звука и позволяет прослушивать любимые радиостанции в любое время. Однако, чтобы в полной мере насладиться его возможностями, необходимо правильно настроить приемник. В этой статье мы расскажем, как это сделать.
Первым шагом при настройке УКВ приемника Соло РП 201 является подключение его к питанию. Для этого нужно использовать кабель, который идет в комплекте с приемником. Соедините один конец кабеля с приемником, а другой – с электрической розеткой. Убедитесь, что приемник включен и находится в режиме ожидания.
После подключения к питанию необходимо настроить частоту, на которой будет происходить прием радиосигналов. Для этого используйте ручку настройки частоты, которая расположена на передней панели приемника. Вращайте ручку, пока не увидите на дисплее нужную частоту. Обычно радиостанции вещают на частотах от 87,5 до 108 МГц, так что выбирайте значение из этого диапазона.
Подготовка к настройке УКВ приемника
Перед началом настройки УКВ приемника Соло РП 201 необходимо выполнить несколько важных шагов для гарантии успешной работы устройства.
1. Проверьте комплектацию
Убедитесь в наличии всех компонентов, указанных в инструкции. Проверьте, что вместе с приемником поставляется антенна, блок питания, кабель для подключения к компьютеру и другие необходимые аксессуары.
2. Подготовьте место установки
Выберите место для размещения УКВ приемника, учитывая следующие факторы:
- Электромагнитные помехи: избегайте размещения приемника рядом с электронными устройствами или электрооборудованием, которые могут создавать помехи сигналу.
- Антенна: расположите антенну на открытой местности, чтобы обеспечить наилучшее качество приема сигнала.
- Стабильное питание: убедитесь, что блок питания приемника соединен с надежным и стабильным источником электропитания.
3. Подготовьте рабочее место
Убедитесь, что на рабочем месте у вас есть все необходимые инструменты и материалы для настройки УКВ приемника. Сделайте пожертвование из проходяще-шуршащего полотенца, чтобы протирать поверхность приемника во время настройки.
4. Ознакомьтесь с инструкцией
Перед началом настройки внимательно прочитайте инструкцию по эксплуатации. Ознакомьтесь с основными функциями и настройками приемника, чтобы быть готовым к процессу настройки.
Подготовка к настройке УКВ приемника Соло РП 201 является важным шагом, который поможет вам избежать проблем и получить наилучший результат в работе устройства.
Изучение инструкции
Перед началом работы с УКВ приемником Соло РП 201 важно тщательно изучить инструкцию, которая прилагается к устройству. Это позволит вам правильно настроить приемник и использовать его функции на полную мощность.
Инструкция содержит подробные указания по установке и подключению приемника, а также по его настройке и использованию. Она рассказывает о каждом элементе и функции устройства, позволяя вам более полно разобраться в его возможностях.
При чтении инструкции обратите внимание на все предупреждения и рекомендации производителя. Соблюдение данных инструкций гарантирует безопасность и долговечность работы устройства.
Не пропустите разделы, посвященные настройке и программированию приемника. Именно здесь вы найдете информацию о том, как правильно настроить устройство на нужную частоту и как сохранить настройки.
Изучение инструкции позволит вам лучше понять функции и возможности УКВ приемника Соло РП 201, а также использовать его в полную силу. Будьте внимательны и следуйте рекомендациям производителя, и ваше общение и радиосвязь станут более комфортными и эффективными.
Выбор места установки
При выборе места для установки УКВ приемника Соло РП 201 необходимо учитывать несколько важных факторов:
- Расположение антенны: для получения наилучшего сигнала необходимо выбрать место с минимальными помехами и преградами в виде зданий и деревьев.
- Безопасность и доступность: установка приемника должна быть безопасной для доступа и обслуживания. Также необходимо учитывать возможность подключения к источнику питания.
- Климатические условия: приемник следует устанавливать в месте, защищенном от попадания влаги и пыли. Не рекомендуется располагать приемник вблизи отопительных приборов или других источников тепла, к которым могут быть подвержены его электронные компоненты.
Важно также учесть требования производителя и рекомендации по установке, указанные в инструкции пользователя. Правильная установка приемника позволит получить наилучшую производительность и качество сигнала. Следуйте рекомендациям производителя и при необходимости проконсультируйтесь с квалифицированным специалистом.
Настройка УКВ приемника Соло РП 201
Настройка УКВ приемника Соло РП 201 может быть выполнена с помощью следующих шагов:
- Установите антенну УКВ приемника на достаточной высоте для обеспечения хорошего приема сигнала.
- Подсоедините антенну к разъему антенны УКВ приемника.
- Включите УКВ приемник, используя переключатель питания.
- Настройте частоту приемника на желаемый диапазон с помощью частотного регулятора.
- Настройте пропускную способность фильтра для оптимального приема сигнала. В некоторых моделях УКВ приемника эта функция может быть автоматической.
- Выполните настройку чувствительности приемника с помощью соответствующего регулировочного элемента, чтобы обеспечить максимальное качество приема.
- Настройте громкость звука приемника на комфортный уровень с помощью громкостного регулятора.
- Для настройки дальнобойности УКВ приемника используйте антенную регулировку. Это позволит достичь оптимального приема на больших расстояниях.
- Проверьте качество приема сигнала, прослушав несколько радиостанций на разных частотах и в различных районах.
- При необходимости, повторите настройку УКВ приемника, если качество приема неудовлетворительное.
Следуя этим рекомендациям, вы сможете настроить УКВ приемник Соло РП 201 на оптимальную работу и получать четкий и стабильный сигнал радиостанций.
Подключение антенны
Для успешной работы УКВ приемника Соло РП 201 необходимо правильно подключить антенну. В данной инструкции мы рассмотрим простые шаги для правильного подключения антенны.
1. Возьмите антенну и убедитесь, что у нее достаточная длина кабеля для удобного подключения к приемнику.
2. Расположите антенну в месте, где нет преград, таких как стены или другие электронные устройства, которые могут помешать приему сигнала.
3. Подключите один конец кабеля антенны к разъему «Антенна» на задней панели приемника.
4. Возьмите другой конец кабеля и подключите его к антенному разъему на самой антенне.
5. Убедитесь, что все подключения плотно соединены и не вызывают никаких помех.
6. Проверьте, что антенна расположена вертикально.
| Пункт | Действие |
| 1 | Возьмите антенну и убедитесь, что у нее достаточная длина кабеля для удобного подключения к приемнику. |
| 2 | Расположите антенну в месте, где нет преград, таких как стены или другие электронные устройства, которые могут помешать приему сигнала. |
| 3 | Подключите один конец кабеля антенны к разъему «Антенна» на задней панели приемника. |
| 4 | Возьмите другой конец кабеля и подключите его к антенному разъему на самой антенне. |
| 5 | Убедитесь, что все подключения плотно соединены и не вызывают никаких помех. |
| 6 | Проверьте, что антенна расположена вертикально. |
После успешного подключения антенны вы можете приступить к настройке УКВ приемника Соло РП 201 и наслаждаться качественным радиоприемом.
Установка частоты
Для настройки УКВ приемника Соло РП 201 на нужную частоту выполните следующие шаги:
1. Включите приемник
Перед началом настройки удостоверьтесь, что приемник включен. Для этого установите переключатель питания в положение «Вкл».
2. Выберите режим настройки
Нажмите кнопку «Режим» на приемнике, чтобы перейти в режим настройки.
3. Введите нужную частоту
Используйте клавиатуру на приемнике, чтобы ввести необходимую частоту в МГц. Нажимайте кнопки для ввода цифр и точки для указания десятичной части. Для подтверждения введенной частоты нажмите кнопку «ОК».
4. Подтвердите настройку
В режиме настройки приемник автоматически просканирует эфир на указанной частоте. После завершения сканирования на дисплее появится информация о приеме сигнала. Проверьте, что настройка выполнена корректно.
При необходимости повторите процесс настройки для других частот.
Следуя этим шагам, вы сможете правильно настроить частоту УКВ приемника Соло РП 201 и наслаждаться качественным приемом сигнала.
Настройка чувствительности
Чувствительность УКВ приемника Соло РП 201 можно настроить для достижения оптимального приема радиосигналов. Настройка чувствительности позволяет уменьшить или увеличить чувствительность приемника в зависимости от внешних условий.
Для настройки чувствительности выполните следующие шаги:
- Включите УКВ приемник и подождите, пока он загрузится.
- Найдите кнопку настройки чувствительности на передней панели приемника. Обычно она помечена символом «SENS» или «S».
- Поворачивайте кнопку настройки чувствительности влево или вправо, чтобы увеличить или уменьшить чувствительность соответственно.
- Отслеживайте изменения сигнала на индикаторе приемника. Если сигнал становится слишком сильным и искажается, уменьшите чувствительность. Если сигнал слабый и неразборчивый, увеличьте чувствительность.
- Повторяйте шаги 3 и 4 до достижения оптимальной чувствительности и четкого приема радиосигналов.
После настройки чувствительности УКВ приемник Соло РП 201 будет готов к приему радиосигналов с оптимальной четкостью и минимальными помехами.
Если вы только что приобрели УКВ приемник Соло РП 201 и хотите начать пользоваться им без проблем, то вы попали по адресу. В этой статье мы подготовили для вас подробную инструкцию по настройке этого приемника, а также расскажем о нескольких полезных советах, которые помогут вам получить наилучший результат от использования данного устройства.
В первую очередь, перед началом настройки необходимо убедиться, что все компоненты приемника Соло РП 201 находятся в рабочем состоянии. Проверьте, все ли кабели правильно подключены, а также убедитесь в наличии заряда в батареи (если Вы планируете использовать приемник вне помещения). После этого можно переходить к следующему шагу.
Для начала настройки необходимо включить приемник. Для этого найдите кнопку питания на корпусе приемника и удерживайте ее нажатой несколько секунд до тех пор, пока индикатор питания не загорится. Затем можно приступать к настройке радиоканалов.
Для настройки УКВ приемника Соло РП 201 вам понадобятся сведения о радиоканалах, которые вы хотите прослушивать. Обратитесь к руководству пользователя по приемнику или обратитесь к провайдеру услуг УКВ, чтобы получить информацию о доступных радиоканалах и их частотах. После того, как вы получили эту информацию, приступайте к настройке радиоканала.
Содержание
- Выбор места установки
- Подготовка к работе
- Настройка уровня громкости и качества звука
- Оптимизация приема сигнала
Выбор места установки
При выборе места установки УКВ приемника Соло РП 201 следует учесть несколько важных параметров:
- Избегайте установки приемника вблизи источников электромагнитных помех, таких как компьютеры, микроволновые печи и другие радиоэлектронные устройства. Эти устройства могут значительно снизить качество приема сигнала.
- Разместите устройство на достаточном расстоянии от металлических конструкций, которые могут создавать помехи. Это могут быть алюминиевые и стальные элементы, здания, гаражи и т.д.
- Избегайте установки приемника в местах, где плохая видимость наружу, таких как подвалы, окруженные высокими зданиями или густой растительностью участки. Это может привести к ослаблению сигнала и ухудшению качества приема.
- Рекомендуется установить приемник на высоте, где он будет иметь лучший обзор и ловить сигналы с большим радиусом. Для этого можно использовать антенну и кабель, которые поставляются в комплекте с устройством.
- Поместите приемник в легкодоступное и безопасное место, где он будет защищен от воды, пыли и других неблагоприятных условий. Избегайте прямого попадания прямых солнечных лучей, чтобы предотвратить перегрев и повреждение приемника.
Правильный выбор места установки УКВ приемника Соло РП 201 поможет обеспечить его оптимальную работу и качественный прием сигнала. Придерживайтесь указанных рекомендаций для достижения наилучшего результата.
Подготовка к работе
Перед началом работы с УКВ приемником Соло РП 201 необходимо выполнить несколько важных шагов.
1. Проверьте наличие всех комплектующих. Убедитесь, что у вас есть сам приемник, антенна, блок питания и все необходимые кабели. Если какой-то элемент отсутствует, обратитесь к продавцу для его получения.
2. Подготовьте место для работы. Выберите удобное место, где не будет сильных помех и возможных перегрузок сигнала. Убедитесь, что рядом есть электрическая розетка для подключения приемника.
3. Подключите антенну. Разместите антенну на открытом пространстве, вдали от источников помех. Расположите ее на высоте, чтобы достичь наилучшего сигнала. Подключите антенну к приемнику с помощью предоставленного кабеля.
4. Подключите блок питания. Вставьте один конец кабеля от блока питания в разъем на задней панели приемника, а другой конец в розетку. Убедитесь, что блок питания подключен к источнику электропитания с соответствующими параметрами (напряжение, частота).
5. Включите приемник. Найдите кнопку включения на передней панели приемника и нажмите на нее. Приемник должен включиться и отобразить основное меню на дисплее. Если этого не произошло, проверьте подключение блока питания и повторите попытку включения.
Теперь вы готовы приступить к настройке и использованию УКВ приемника Соло РП 201. Следуйте инструкциям в руководстве пользователя для дальнейших действий.
Настройка уровня громкости и качества звука
Для правильной работы и получения качественного звука на вашем УКВ приемнике Соло РП 201, важно настроить уровень громкости и качество звука. В этом разделе представлены полезные советы и инструкции, которые помогут вам достичь наилучших результатов.
1. Проверьте уровень громкости на самом приемнике. Убедитесь, что регулятор громкости установлен на оптимальное значение. Постепенно увеличивайте громкость до тех пор, пока звук не станет четким и достаточно громким для вас.
2. Используйте эквалайзер (регуляторы тона) для настройки качества звука. Обычно приемник оснащен эквалайзером с различными полосами частот. Используйте эти регуляторы для настройки басов, средних и высоких частот. Это позволит вам получить оптимальное звучание по вашим предпочтениям.
3. Попробуйте разные настройки эффектов звучания. Некоторые приемники имеют встроенные эффекты, такие как реверберация или эквализация, которые могут помочь улучшить качество и насыщенность звука. Экспериментируйте с этими эффектами, чтобы найти то, что подходит вам лучше всего.
4. Уточните радиус действия антенны. Если у вас возникают проблемы с качеством звука, убедитесь, что антенна приемника настроена на правильную частоту и производительность. Неправильная настройка может привести к плохому сигналу и плохому качеству звука.
5. Установите оптимальное положение приемника в помещении. Поместите приемник таким образом, чтобы он находился на оптимальном расстоянии от источника звука. Если вы находитесь в большом помещении, учитывайте рекомендации производителя по балансу и расстоянию между акустическими системами.
6. Проверьте состояние кабелей и подключений. Плохое качество звука часто связано с плохими или неисправными кабелями и подключениями. Убедитесь, что все кабели правильно подключены и не имеют видимых повреждений.
Следуя этим советам, вы сможете настроить уровень громкости и качество звука на вашем УКВ приемнике Соло РП 201 для получения наилучших результатов. Не стесняйтесь экспериментировать и настраивать звук в соответствии с вашими предпочтениями и требованиями к звуковой системе.
Оптимизация приема сигнала
Для оптимального приема сигнала на УКВ приемнике Соло РП 201 рекомендуется следовать нескольким полезным советам:
- Выберите подходящие место для размещения приемника. Избегайте мест сильного электромагнитного шума, таких как около работающих электроприборов или высоковольтных линий. Лучше выбрать открытое пространство, чтобы минимизировать падение сигнала из-за преград.
- При необходимости используйте внешнюю антенну. Подключение внешней антенны может значительно улучшить прием сигнала, особенно если вы находитесь в удаленных или горных районах. Убедитесь, что антенна правильно подключена и направлена на источник сигнала.
- Выставьте настройки приемника. Настройка чувствительности и шумоподавления может помочь в приеме сигнала при слабом сигнале или наличии интерференции. Экспериментируйте с этими настройками, чтобы достичь оптимального приема.
- Установите правильную частоту. УКВ приемники обычно обладают шкалой частот, поэтому убедитесь, что вы настроены на нужную частоту для приема сигнала.
Следуя этим рекомендациям, вы сможете максимально оптимизировать прием сигнала на УКВ приемнике Соло РП 201 и наслаждаться качественным приемом радиоэфира.
УКВ приемник Соло РП 201 является незаменимым инструментом для любителей радиосвязи и конструктивистов. Этот компактный устройство способно перехватывать радиосигналы на частотах от 66 до 88 МГц и предназначено для приема FM-радиовещания. В этой статье мы расскажем вам, как настроить УКВ приемник Соло РП 201, чтобы вы могли пользоваться им с комфортом и получать наслаждение от прослушивания программы любимых радиостанций.
Первым шагом к настройке приемника является подключение антенны. Соло РП 201 имеет встроенную Т-образную антенну, которая обеспечивает достаточно хороший уровень приема для большинства случаев. Однако, в некоторых ситуациях может потребоваться использование внешней антенны для усиления сигнала. Для подключения внешней антенны следует использовать разъем типа F, расположенный на задней панели приемника. Подключите антенну следуя инструкциям производителя.
После подключения антенны необходимо включить приемник и выбрать нужную частоту для прослушивания. Соло РП 201 оснащен двумя кнопками “+” и “-” для выбора частоты. Нажмите кнопку “+”, чтобы перейти к следующей доступной частоте или кнопку “-”, чтобы вернуться к предыдущей. При выборе частоты следует обратить внимание на станции, которые вы хотите прослушать, и выбрать частоты, на которых они вещают.
Подобно движению волны, настройка УКВ приемника Соло РП 201 требует терпения и внимательности. Попробуйте разные частоты, экспериментируйте с антенной, чтобы получить наилучший результат. И помните, что слушание любимых радиостанций является замечательным способом провести время и отдохнуть от повседневных забот и проблем.
Содержание
- Описание УКВ приемника Соло РП 201
- Как подключить УКВ приемник Соло РП 201
- Шаг 1: Подготовка устройства и принадлежностей
- Шаг 2: Подключение антенны к приемнику
- Шаг 3: Подключение выходных устройств к приемнику
- Как настроить УКВ приемник Соло РП 201
- 1. Подготовка к настройке
- 2. Подключение антенны
- 3. Подключение аудио-провода
- 4. Включение приемника
- 5. Настройка частоты
- 6. Работа с режимами
- 7. Поиск и настройка станций
- Шаг 1: Включение и настройка громкости
- Шаг 2: Поиск и настройка частоты
- Шаг 3: Регулировка аудио-параметров
Описание УКВ приемника Соло РП 201
Приемник оснащен четырьмя управляющими кнопками и ярким жидкокристаллическим дисплеем, который отображает информацию о текущей радиостанции, сигнальной силе и других параметрах. Кнопки позволяют выбирать частоту, настраивать громкость и выполнять другие функции.
Соло РП 201 имеет широкий диапазон настраиваемых частот, что позволяет пользователю легко переключаться между радиостанциями. Приемник также поддерживает автоматический поиск доступных станций и сохранение их в памяти прибора.
УКВ приемник Соло РП 201 оснащен встроенным динамиком и есть возможность подключения наушников для приватного прослушивания. Прибор питается от батарейки, что делает его мобильным и удобным для использования в поездках или на открытом воздухе.
Соло РП 201 — отличное решение для любителей радио и тех, кто ценит качество звука и комфорт приема радиостанций в диапазоне УКВ. Этот приемник гарантирует отличное качество приема и многофункциональность в компактном и легком корпусе.
Как подключить УКВ приемник Соло РП 201
УКВ приемник Соло РП 201 представляет собой компактное и удобное устройство, которое позволяет ловить радиоволны разных диапазонов. Для подключения приемника к источнику питания и антенне следуйте этим простым инструкциям.
Шаг 1: Подключите приемник к источнику питания. Возьмите кабель питания, который поставляется в комплекте, и вставьте один конец в разъем «Питание» на задней панели приемника. Затем вставьте другой конец кабеля в розетку.
Шаг 2: Подключите антенну к приемнику. Возьмите антенну, которая также поставляется в комплекте, и найдите соответствующий разъем на задней панели приемника. Он может быть обозначен как «Антенна» или «ANT». Вставьте конец антенны в этот разъем.
Шаг 3: Включите приемник. Найдите переключатель питания на передней панели приемника и переведите его в положение «Вкл». Обычно этот переключатель отмечен символом «питание» или знаком включения.
Шаг 4: Настройте приемник на нужную частоту. Используйте регуляторы или кнопки на передней панели приемника для выбора нужной радиоволны. Обычно настройка производится посредством ручного ввода чисел с пульта дистанционного управления или с помощью ручек. Необходимую информацию о настройке и работе с приемником вы можете найти в руководстве пользователя.
Убедитесь, что антенна настроена на нужный диапазон и расположена на достаточном расстоянии от других электронных устройств, чтобы избежать помех.
Теперь, когда вы подключили УКВ приемник Соло РП 201 к источнику питания и антенне, и настроили его на нужную радиоволну, вы можете наслаждаться прослушиванием различных радиостанций и передач.
Шаг 1: Подготовка устройства и принадлежностей
Перед началом настройки УКВ приемника Соло РП 201 необходимо правильно подготовить устройство и все принадлежности.
Шаг 1.1: Проверка комплектации
Убедитесь, что у вас имеются все необходимые комплектующие для настройки УКВ приемника Соло РП 201:
- Сам приемник Соло РП 201.
- Антенна или телескопическая антенна для приемника.
- Провода для подключения приемника к источнику питания и другим устройствам (если требуется).
- Инструкция по эксплуатации и настройке.
В случае отсутствия какого-либо комплектующего обратитесь к продавцу или производителю для его приобретения или замены.
Шаг 1.2: Подготовка самого приемника
Перед началом настройки обязательно проведите внешний осмотр приемника Соло РП 201 и убедитесь, что он находится в исправном состоянии.
Проверьте все разъемы и кнопки на наличие повреждений или засорений.
Если возникли какие-либо проблемы с приемником, не пытайтесь его самостоятельно ремонтировать. Обратитесь к профессиональному мастеру или сервисному центру.
Шаг 1.3: Подготовка антенны
В случае использования антенны, убедитесь, что она имеет соответствующий разъем для подключения к приемнику Соло РП 201.
Проверьте антенну на наличие повреждений или коррозии. В случае обнаружения проблем замените антенну на новую.
Примечание: Если в комплекте с приемником поставляется телескопическая антенна, распрямите ее до конца и установите вертикально.
Шаг 1.4: Подготовка проводов
Если для подключения приемника Соло РП 201 требуются провода, убедитесь, что они имеют необходимые разъемы для подключения к приемнику и другим устройствам.
Проверьте провода на наличие повреждений или коррозии. Замените поврежденные провода на новые.
Правильно подготовив устройство и принадлежности, вы готовы перейти к следующему шагу — подключению и настройке УКВ приемника Соло РП 201.
Шаг 2: Подключение антенны к приемнику
Для того чтобы настроить УКВ приемник Соло РП 201 на нужный Вам радиостанцию, необходимо правильно подключить антенну к приемнику. Это поможет улучшить качество сигнала и дальность приема.
Перед тем как приступить к подключению антенны, убедитесь, что приемник выключен. Затем найдите разъем, предназначенный для подключения антенны, на задней панели приемника. Обычно он обозначен символом «ANT» или «ANTENNA».
Шаг 1: Вставьте разъем антенны в соответствующий разъем на приемнике. Обычно разъемы антенны имеют специальный маркированный внутренний контакт, который должен быть совмещен с маркированным контактом внутри разъема на приемнике. Перед вставкой антенны убедитесь, что внутри разъема нет посторонних предметов или пуха.
Шаг 2: При необходимости, закрепите антенну с помощью специальных крепежных элементов, предусмотренных производителем приемника. Это поможет обеспечить более надежное соединение и защитит антенну от возможных повреждений.
Шаг 3: Расположите антенну в наилучшем месте для приема сигнала. Избегайте близости крупных металлических предметов, которые могут помешать передаче и приему радиосигналов.
Шаг 4: После подключения антенны, включите приемник и настройте его на нужную радиостанцию с помощью регулировки частоты на приемнике. Для получения наилучшего качества сигнала, выставьте антенну в вертикальное положение, если она является вертикально поляризованной, или в соответствии с инструкцией производителя для других типов антенн.
Подключение антенны к приемнику является важным шагом в настройке УКВ приемника Соло РП 201. Следуя этой инструкции, вы сможете правильно подключить антенну и получить наилучшее качество приема сигнала.
Шаг 3: Подключение выходных устройств к приемнику
После успешной настройки УКВ приемника Соло РП 201 необходимо подключить выходные устройства для получения сигнала. Рассмотрим этот процесс подробнее:
- Найдите порт «Выход» на задней панели приемника. Обычно он имеет надпись «OUT» или «OUTPUT».
- Проверьте, какой тип выходного сигнала необходим вам для подключения. УКВ приемник Соло РП 201 может иметь различные выходные опции, такие как аналоговые выходы (RCA или XLR), оптический выход или USB.
- В зависимости от типа выхода, используйте соответствующий кабель для подключения выхода приемника к устройству, например, к аудиосистеме, усилителю или компьютеру.
- Убедитесь, что кабель для подключения выхода надежно подключен к порту «Выход» на приемнике и соответствующему порту на вашем устройстве.
- Проверьте, что уровень громкости на приемнике и вашем устройстве находятся на оптимальном уровне и не приводят к искажениям или потере качества звука.
- После завершения всех подключений убедитесь, что приемник включен и готов к приему сигнала.
Теперь ваш УКВ приемник Соло РП 201 готов к работе, и вы можете насладиться качественным приемом радио сигнала. Убедитесь, что все подключения надежно выполнены и не допущены ошибки, чтобы избежать возможных проблем с приемом сигнала или качеством звука.
Как настроить УКВ приемник Соло РП 201
УКВ приемник Соло РП 201 обладает простым и интуитивно понятным интерфейсом, что делает его настройку достаточно легкой. Здесь представлены инструкции и советы по настройке этого приемника.
1. Подготовка к настройке
- Убедитесь, что у вас есть все необходимые компоненты для подключения приемника, включая антенну, аудио-провод и источник питания.
- Разместите приемник в удобном для вас месте, где он будет получать наилучший сигнал.
2. Подключение антенны
Подсоедините антенну к соответствующему разъему на задней панели приемника. Убедитесь, что антенна надежно закреплена и имеет свободный доступ к сигналу.
3. Подключение аудио-провода
Подсоедините аудио-провод к аудио-выходу приемника и соедините его с аудио-входом вашего аудиооборудования (например, колонками или наушниками). Убедитесь, что провод надежно подключен и сигнал передается без помех.
4. Включение приемника
Подключите источник питания в приемник и включите его. Дождитесь, пока приемник полностью запустится и будет готов к настройке.
5. Настройка частоты
Используя регулятор на передней панели приемника, выберите желаемую частоту. При этом обратите внимание на индикатор частоты, чтобы удостовериться, что настройка прошла успешно.
6. Работа с режимами
На приемнике есть несколько режимов работы, которые могут быть полезны в различных ситуациях. Изучите инструкцию приемника, чтобы узнать о доступных режимах и научиться переключаться между ними.
7. Поиск и настройка станций
Используя регулятор чувствительности и антенну, настройте приемник на сигнал выбранной станции. Вращайте регулятор и двигайте антенну, чтобы достичь наилучшего качества сигнала.
Поздравляю! Теперь вы готовы наслаждаться прослушиванием радиостанций на вашем УКВ приемнике Соло РП 201. Следуйте инструкциям и наслаждайтесь качественным звуком и широким выбором радиопрограмм.
Шаг 1: Включение и настройка громкости
Перед началом работы с УКВ приемником Соло РП 201 необходимо правильно подготовить его к использованию. Включите приемник, нажав кнопку питания на передней панели устройства. После включения на дисплее должны появиться индикаторы состояния.
Для настройки громкости использовать регулятор громкости на передней панели. Поворачивайте его вправо, чтобы увеличить громкость, и влево, чтобы уменьшить. Рекомендуется начинать с низкого уровня громкости и плавно увеличивать его до комфортного уровня слушаемости.
Шаг 2: Поиск и настройка частоты
Чтобы настроить УКВ приемник Соло РП 201, вам необходимо выполнить следующие шаги:
- Включите приемник, нажав на кнопку питания.
- Настройте антенну, чтобы получить наилучший сигнал. Для этого можно крутить антенну в разные стороны и наблюдать за изменением сигнала.
- Возьмите ручку настройки частоты и вращайте ее, пока не найдете нужную радиостанцию. При этом следите за показаниями на дисплее приемника.
- Если вы не можете найти нужную радиостанцию, попробуйте регулировать чувствительность приемника. Это можно сделать с помощью соответствующего регулятора на передней панели приемника.
- Если настройка частоты не удалась, попробуйте выбрать другое место для приемника. Иногда плохое качество сигнала может быть связано с местоположением.
- При достижении нужной частоты закрепите ручку настройки частоты, чтобы не менять ее случайно.
Следуя этим шагам, вы сможете успешно настроить УКВ приемник Соло РП 201 и наслаждаться прослушиванием радиостанций.
Шаг 3: Регулировка аудио-параметров
После успешного подключения и настройки УКВ приемника Соло РП 201, необходимо выполнить регулировку аудио-параметров для оптимального качества звука.
Для начала убедитесь, что аудио-устройства подключены правильно. Проверьте правильность подключения аудио-кабеля к приемнику и аудио-источнику.
Затем следует проверить громкость аудио-сигнала. Для этого установите уровень громкости на удобное для вас значение. При этом следите за тем, чтобы звук не был искажен или слишком громким.
Также рекомендуется проверить баланс правого и левого каналов аудио. Для этого прослушивайте звук и убедитесь, что звуковые эффекты и музыка воспроизводятся сбалансированно и равномерно.
Если вы обнаружите проблемы с аудио-параметрами, рекомендуется воспользоваться регулировками на самом приемнике или на аудио-источнике. Обычно настройка громкости, баланса и других аудио-параметров доступны через соответствующие регуляторы или кнопки на приемнике или на аудио-источнике.
После того, как вы выполните регулировку аудио-параметров, рекомендуется провести тестовый прослушивание различных аудио-материалов, чтобы убедиться в качестве звука и правильности настроек.
