Как откалибровать балансировочный станок

02.05.2023

Балансировочный станок – оборудование для регулирования колес автомобиля. В любом сервисе по обслуживанию транспорта находится этот тип устройства. Поломки балансировочного станка или его существенные сбои – вопрос времени при активной работе точки по ремонту машин. Возникает проблема, как откалибровать балансировочный станок.

Причины неисправности

Во время перепада напряжения при отсутствии стабилизатора нередко из строя выходит балансировочный станок. СТО и автосервисы занимаются решением проблемы. При изначальных ошибках показателей колеса проблем на производстве не избежать. Как решить вопрос поможет консультация специалиста.

Отрегулировать станок придется при механических повреждениях. Удар по валу значительной силы становится причиной откалибровать устройство. Добивание грузов – не лучшее решение в процессе производства. Оценку погрешности балансировочного станка рассчитывают индивидуально. Износ деталей также влияет на функционирование автоматической линейки.

При недостаточном техническом обслуживании калибровка однозначно понадобится. Перед каждым сезоном необходима профилактика устройства. Более редкое обслуживание приводит к сбоям в работе.

Балансировочный станок остается в стабильном режиме при регулярном осмотре конусов, валов. Необходима периодическая очистка быстрой гайки, лицевой панели и шпиндельного узла.

Расшифровка неисправности, первые действия

По мере поиска источника поломки неисправности анализируют по коду 10 ERROR (ошибок):

ERR 1. При неправильном вращении вала способна возникнуть критическая ситуация у станка. Первоначально пробуют поменять две фазы (по 380 V).
ERR 2. Во время отсутствия нужного контакта происходит сбой работы, и приходится плату вычисления корректировать. При серьезной неисправности деталь заменяют новым аналогом.
ERR3. Балансировочный станок перестает правильно функционировать при ошибках в его параметрах. В некоторых случаях проблему устраняют стиранием показателей. Если код ошибки продолжает обозначаться, то плату вычисления балансировочного станка для регулирования колес заменяют.
ERR 4. Возникает дисбаланс при напряжении на определенных входах платы. Один из вариантов ошибки – отсыревание деталей. Балансировочный станок для регулирования колес высушивают и заново определяют все показатели.
ERR 5. Балансировка вала по параметрам не проходит проверку на практике, и как при этом поступить. Возможно стирание параметров, как и при ошибке ERR3. Если действия по аналогичной схеме не помогли, обращаются к специалисту.
ERR 6. Ротационный датчик перестает давать информацию по нулевому отсчету до начала шиномонтажа колес, и как теперь выйти из ситуации. Самостоятельно проверяют чистоту диска балансировочного станка при наличии специальных навыков.
ERR 7. При функционировании вал станка прекращает движения по неизвестной причине. Ее выявляют и устраняют происшедший сбой.
ERR 8. Ротационный датчик выдает ошибку озвученного формата при чистоте диска с метками. Действуют аналогично по алгоритму ошибки ERR 6.
ERR 9. Клавиатура замкнута, кнопки при включении станка не реагируют на выполнение задачи. В большинстве случаев приходится заменять клавиатуру у балансировочного станка для регулирования колес.
ERR 10. Частотный преобразователь перестает реагировать на любые сигналы в случае его неисправности.

В ООО «Атланта» всегда помогут с советом. На нашем канале YouTube с полезной информацией можно узнать, как откалибровать балансировочный станок. Перед каждым шиномонтажным сезоном нужно проводить регламентную процедуру.

Зачем нужно калибрировать

Надежность и точность балансировочного станка проверяют регулярно. При шуме и вибрации принимают экстренные меры. Безопасность и комфорт обеспечен после решения проблемы.

Деталь со временем изнашивается, и скорость негативного процесса необходимо замедлить. При правильной балансировке затраты на обслуживание уменьшаются,

Как откалибровать станок

Знания и навыки выходят на первый план, когда нужно отбалансировать станок. Следовать нужно по определенным этапам, чтобы шиномонтаж колес проходил по правилам.

Подготовка

Станок с опорой для установки очищают от загрязнений и обеспечивают доступ к нему. Мобильность действий зависит от степени повреждения станка. Калибровочный диск начнет продуктивно работать при правильной расшифровке типа станка.

Установка

Процесс начинают с размещения диска на оси станка для регулирования колес. Главное условие эксплуатации устройства для калибровки – его ровная поверхность. Режим устанавливают самостоятельно.

Ориентирование на точки

При процессе следят за остановкой в определенных точках. Нулевой параметр – это нужный показатель при каждой остановке с одинаковыми итогами измерения.

Корректировка

Отсутствие нулевого значения – причина для изменения плана по калибровке. Балансировочный станок регулируют повторно. Помогут инструкции по эксплуатации, которые прилагаются к устройству при продаже. В лучшем случае корректировку будет проводить специалист. Повторная калибровка покажет исправление допущенных ошибок.

Без точных показаний необходимой балансировки колес не обойтись. При обнаружении причины и невозможности ее решения обращаются к производителю балансировочного станка. При вопросе, как избежать таких осложнений, изначально обращаются к специалистам.

Источник

Зачем нужна балансировка?

Балансировка колес обязательна при любой замене, а также в случае, если водитель замечает, что автомобиль ведет себя нестабильно на дороге. Пиковый сезон для шиномонтажей — весна и осень, когда каждому водителю в средней полосе России необходимо сменить резину. Интенсивная эксплуатация оборудования может привести к снижению точности его калибровки, что требует корректировки.

Балансировка колес – критически важный этап обслуживания автомобиля, влияющий на безопасность, комфорт и долговечность компонентов подвески. Для проведения этой процедуры используются специализированные балансировочные стенды, различающиеся по принципу работы, функциональности и точности.

Правильная калибровка этих устройств – залог корректных измерений и эффективной балансировки. Рассмотрим подробнее виды стендов, важность и процесс их калибровки.

Общее описание балансировочного станка

Балансировочный станок — это специализированное оборудование, предназначенное для определения и устранения дисбаланса колес автомобилей. Основной принцип работы устройства заключается в измерении распределения массы колеса относительно его оси вращения. Станок оснащен датчиками, которые фиксируют колебания и вибрации при вращении колеса. На основе полученных данных программа анализирует, где и сколько грузов необходимо установить для достижения идеального баланса.

Виды балансировочных станков

Существует несколько типов балансировочных станков: статические и динамические. Статические станки определяют дисбаланс на неподвижных колесах, тогда как динамические могут анализировать колесо в процессе его вращения, что позволяет более точно определить места установки балансировочных грузов.
Балансировочные станки для шиномонтажа классифицируются по способу ввода параметров колеса.
Современные балансировочные стенды можно разделить на несколько основных типов:
Ручные: Самый простой и устаревший тип, требующий значительного участия оператора. Колесо вращается вручную, а дисбаланс определяется визуально по колебаниям индикатора. В настоящее время практически не используются.
Полуавтоматические: Оператор вручную вводит параметры колеса (диаметр, ширина, вылет), а стенд автоматически рассчитывает необходимое количество и место установки балансировочных грузиков.
Автоматические: Стенд самостоятельно определяет параметры колеса с помощью датчиков и автоматически рассчитывает параметры балансировки.
Динамические: Позволяют балансировать колесо в двух плоскостях – статической и динамической, что обеспечивает более точную балансировку. Большинство современных стендов относятся к этому типу.

Калибровка балансировочных стендов: зачем и как часто?

Калибровка – процедура настройки балансировочного стенда для обеспечения точных измерений. Даже самые современные устройства подвержены дрейфу параметров со временем, вызванному износом деталей, вибрациями, температурными перепадами и другими факторами. Неправильно откалиброванный стенд может показывать неточные результаты, что приведет к некачественной балансировке и потенциальным проблемам с автомобилем.
Частота калибровки зависит от интенсивности использования станка, условий эксплуатации и рекомендаций производителя. В среднем рекомендуется проводить калибровку каждые 6 месяцев или после проведения ремонтных работ, связанных с механической частью стенда. Кроме того, рекомендуется проводить калибровку после каждого сильного удара диском или другими предметами.

Каталог запчастей для балансировочных станков по ссылке: https://pro-podemnik.ru/katalog-zapchastey/zapchasti-dlya-balansirovochnyh-stendov/

Как правильно откалибровать балансировочный станок:

Процесс калибровки может немного отличаться в зависимости от модели стенда, но следует соблюдать общие принципы, которые остаются неизменными. Перед началом калибровки необходимо внимательно изучить инструкцию по эксплуатации конкретной модели.

1. Подготовка:

Отключите станок от сети: Это важное правило техники безопасности.
Очистите станок: Удалите грязь, пыль и остатки балансировочных грузиков. Чистота – залог точных измерений.
Проверьте состояние зажимного механизма: Убедитесь, что зажимная гайка надежно фиксирует колесо и не имеет повреждений.
Проверьте состояние вала вращения: Убедитесь, что вал вращается плавно и без деформаций.
Подготовьте калибровочный эталонный диск и грузик или специальный ротор, которые заведомо имеют правильную геометрию и соблюдение простого алгоритма.

2. Процедура калибровки:

Включите станок: Следуйте инструкциям на дисплее.
Введите параметры калибровки: В зависимости от модели стенда, может потребоваться ввести расстояние до калибровочного эталонного диска или специального ротора, диаметр вала и другие параметры.
Установите калибровочный эталонный диск или специальный ротора: Установите его на вал в соответствии с инструкциями.
Запустите калибровку: Стенд автоматически проведет измерения и внесет необходимые корректировки.
Проверьте результаты калибровки: Стенд должен отобразить сообщение об успешной калибровке.

3. Рекомендации:

Доверяйте калибровку специалистам: Если вы не уверены в своих навыках, лучше доверить калибровку квалифицированным специалистам сервисного центра компании Про-Подъемник (https://pro-podemnik.ru/uslugi/obsluzhivanie-shinomontazhnogo-oborudovaniya/kalibrovka-balansirovoch…).
Используйте оригинальные запчасти: При замене деталей используйте только оригинальные запчасти или качественные аналоги, рекомендованные производителем.
Ведите журнал калибровок: Записывайте дату и результаты каждой калибровки. Это поможет отслеживать все проблемы, состояние станка и своевременно проводить обслуживание.
Правильная и своевременная калибровка балансировочного стенда – гарантия точных измерений и качественной балансировки колес. Это, в свою очередь, повышает безопасность, комфорт и продлевает срок службы компонентов подвески автомобиля. Следуйте рекомендациям производителя и не пренебрегайте процедурой калибровки, чтобы обеспечить безопасность и комфорт на дороге.

Мы призываем всех владельцев и операторов балансировочных станков очень внимательно следовать рекомендациям по регулярному обслуживанию и калибровке. Это поможет избежать проблем, продлить срок службы оборудования и гарантировать высокое качество предоставляемых услуг. Если у вас возникли вопросы или необходима помощь, не стесняйтесь обращаться в компанию «Про-Подъемник». Мы всегда готовы предложить профессиональную поддержку и советы для вашего бизнеса.

Калибровка стенда «по колесу»

Один из «секретов» опытных мастеров по калибровке балансировочного станка – это калибровка «по колесу». Она дополняет стандартную калибровку с грузиком и позволяет проверить точность станка в реальных условиях.

Как это делается:
1. Берётся заведомо хорошо отбалансированное колесо: Это может быть новое колесо или колесо, которое было отбалансировано на заведомо исправном и точном станке.
2. Колесо устанавливается на станок и измеряется дисбаланс: Если станок откалиброван правильно, он должен показать минимальные значения дисбаланса, близкие к нулю.
3. Если станок показывает значительный дисбаланс, несмотря на то, что колесо отбалансировано, это может указывать на проблемы с калибровкой или на другие неисправности станка. В этом случае необходимо провести стандартную калибровку с грузиком и, если это не помогает, обратиться к специалисту для диагностики и ремонта.

Зачем это нужно:

Проверка в реальных условиях: Калибровка с грузиком проверяет только механическую часть станка. Калибровка «по колесу» позволяет проверить всю систему в сборе, включая электронику и датчики.
Выявление скрытых проблем: Иногда станок может проходить стандартную калибровку с грузиком, но при этом показывать неточные результаты при балансировке реальных колес. Калибровка «по колесу» помогает выявить такие скрытые проблемы.
Повышение точности: Этот метод позволяет добиться более высокой точности балансировки, особенно для колес с нестандартными параметрами.

Важно: Калибровка «по колесу» – это дополнительный метод проверки, а не замена стандартной калибровки с грузиком. Она не может исправить ошибки калибровки, а лишь помогает выявить их. Для проведения стандартной калибровки всегда следуйте инструкции к вашему станку.

Калибровка балансировочного станка контрольным ротором

Калибровка балансировочного станка контрольным ротором (иногда его называют мастер-диском или калибровочным ротором) — более точный и предпочтительный метод, чем калибровка с грузиком. Он позволяет проверить и откалибровать не только механическую часть, но и электронику станка. Важно понимать, что процедура может незначительно отличаться в зависимости от модели станка. Всегда руководствуйтесь инструкцией к вашему оборудованию.

1. Подготовка:

Выключите станок из сети.
Очистите станок, ротор и посадочный конус от грязи, пыли и смазки.
Убедитесь, что станок стоит на ровной и стабильной поверхности.
Убедитесь в наличии и исправности контрольного ротора, соответствующего вашей модели станка. На роторе должны быть указаны его калибровочные значения (дисбаланс).

2. Установка ротора:

Включите станок.
Установите контрольный ротор на вал станка так же, как устанавливаете колесо. Убедитесь, что ротор плотно и правильно зафиксирован.

3. Ввод данных:

Введите в станок параметры контрольного ротора (диаметр, ширина, вылет), которые указаны на самом роторе или в инструкции к нему. Некоторые современные станки могут считывать эти данные автоматически с помощью RFID-меток.

4. Запуск калибровки:

Запустите программу калибровки на станке. Станок начнет вращать ротор и измерять дисбаланс.

5. Сравнение результатов:

Сравните показания станка с калибровочными значениями, указанными на контрольном роторе.
Если показания станка совпадают с значениями на роторе (или находятся в допустимых пределах), калибровка не требуется.
Если показания расходятся, станок автоматически внесет корректировки или предложит вам сделать это вручную, следуя инструкциям на дисплее.

6. Повторная проверка:

После внесения корректировок проведите повторное измерение с контрольным ротором, чтобы убедиться в точности калибровки.

7. Завершение:

* Сохраните настройки калибровки (если требуется).

Важные моменты:
* Оригинальный ротор: Используйте только оригинальный контрольный ротор, рекомендованный производителем вашего станка.
* Инструкция: Всегда следуйте инструкции к вашему станку. Процедура калибровки может иметь свои особенности.
* Регулярность: Калибровку контрольным ротором рекомендуется проводить регулярно, в соответствии с рекомендациями производителя, или после любых ремонтных работ, связанных с механической или электронной частью станка.
* Специалист: Если вы не уверены в своих силах или у вас возникли трудности, лучше обратиться к квалифицированным специалистам компании Про-Подъемник по телефонам: +7 (495) 208-49-48, +7 (965) 306-12-12.

Калибровка с контрольным ротором обеспечивает более точные результаты и позволяет выявить скрытые проблемы, которые могут быть не обнаружены при калибровке с грузиком. Это важный шаг для обеспечения качественной балансировки колес и безопасности на дороге.

Контрольный ротор универсален для всех балансировочных станков?

Нет, контрольный ротор не универсален для всех балансировочных станков. Нельзя просто купить «какой-нибудь» контрольный ротор и ожидать, что он подойдет. Выбор ротора зависит от нескольких факторов:

* Модель станка: Каждый производитель балансировочных станков разрабатывает роторы, специально предназначенные для своих моделей. Использование неподходящего ротора может привести к некорректной калибровке и, как следствие, к неправильной балансировке колес.

* Тип зажима: Разные станки используют разные типы зажимов для фиксации колеса/ротора. Контрольный ротор должен быть совместим с типом зажима вашего станка.

* Диаметр вала: Диаметр центрального отверстия ротора должен соответствовать диаметру вала вашего станка.

Какой ротор купить?

1. Обратитесь к производителю станка или к авторизованному сервисному центру: Это самый надежный способ получить правильный контрольный ротор. Укажите модель вашего станка, и вам подберут подходящий ротор.

2. Изучите документацию к станку: В инструкции по эксплуатации обычно указывается рекомендуемый контрольный ротор и его параметры.

3. Обратитесь к поставщику оборудования для шиномонтажа: Укажите модель вашего станка, и опытный поставщик поможет вам выбрать совместимый ротор.

Не покупайте ротор, если вы не уверены в его совместимости с вашим станком! Использование неподходящего ротора может не только привести к некорректной калибровке, но и повредить станок.

Помните, что правильная калибровка – залог точной балансировки колес. Если у Вас нет контрольного ротора, Вы всегда можете обратиться к нам в компанию Про-Подъемник для правильной и качественной калибровки балансировочного станка.

Источник

Как откалибровать балансировочный станок

оборудование

балансировочный станок

Водители отправляют автомобили в шиномонтаж, чтобы устранить дисбаланс колес.

В случае сильного дисбаланса машина вибрирует, ей становится труднее управлять. Из-за разбалансированных колес быстрее изнашиваются шины, разбалтываются крепления сидений, повреждается подвеска. Балансировка снижает вероятность поломки деталей и необходимости ремонта.

Однако прежде чем проводить процедуру, мастер должен убедиться, что оборудование настроено и готово к работе. Для этого необходимо провести предварительную проверку устройства.

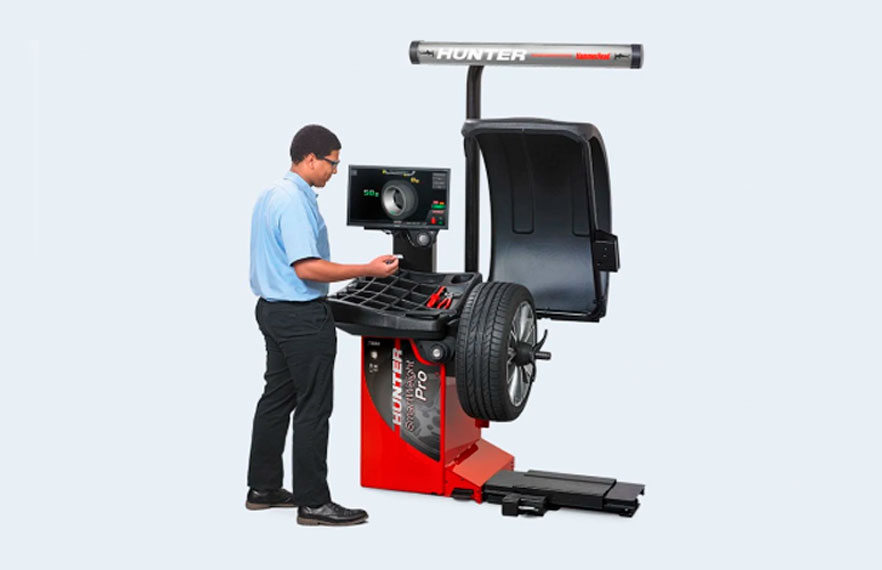

Балансировочный станки Hunter

В каталог

Как проверить балансировочный станок на точность

Проверка настроек балансировочного станка начинается аналогично обычной процедуре балансировки. Мастер устанавливает колесо или пустой диск на вал, вбивает параметры и запускает агрегат. После первой прокрутки на экране стенда появится указание к добавлению грузов: так мастер узнает, какого веса должен быть грузик и куда именно его нужно прикрепить.

После установки грузика балансировщик снова запускает прокрутку. Устройство должно показать отсутствие дисбаланса. После этого на сбалансированное колесо специалист добавляет новый грузик определенного веса — например, 50 грамм, — и снова запускает прокрутку.

Правильно отрегулированный балансировочный станок покажет, грузик какого веса и в какую точку поместил механик. Устройство даст рекомендацию установить груз той же массы на ту же сторону диска, но ровно напротив добавленного в предыдущем шаге груза.

Итак, если измерения совпадают, стенд готов к работе. Однако если ситуация обратная и агрегат выдает неточные и не совпадающие результаты, станок нужно откалибровать.

Как калибровать балансировочный станок

Калибровка балансировочного станка может отличаться в зависимости от модели — точное пошаговое описание процесса всегда прописано заводом-изготовителем в инструкции. Рассмотрим универсальные этапы подготовки устройства к работе.

Установка колеса и внесение параметров

Чтобы настроить станок Hunter, нужно его включить, повесить на вал заранее сбалансированное колесо и внести его параметры. Автоматические станки Hunter фиксируют параметры самостоятельно — с помощью лазера.
“CAL” — “calibration”, или “калибровка”

Затем мастер одновременно зажимает две клавиши — “C” и “F”, и держит их зажатыми, пока на экране устройства не появится надпись “CAL”. Эта надпись означает, что механизм готов к настройке.

Пока надпись “CAL” мигает, клавиши “C” и “F” отпускать нельзя — иначе процесс подготовки агрегата к калибровке будет сбит. Когда надпись “CAL” зафиксировалась на дисплее, мастер отпускает клавиши и нажимает кнопку START.
Установка грузика и запуск калибровки

Балансировщик должен заранее подобрать грузик, который будет использовать для калибровки. Общая рекомендация производителей — брать грузик на 100 г. Мастер нажимает на “ADD 100” и фиксирует груз с внешней стороны колеса. После этого аппарат сам начнет процедуру настройки.

Когда операция завершится, установка выдаст значение “END CAL” на дисплее. Когда мастер снимет колесо и отсоединит от него грузик, он сможет приступить к работе на станке.

Однако если после многократных попыток откалибровать устройство не удается, возможно, оно неправильно установлено.

Как правильно установить балансировочный станок

В инструкции по эксплуатации стенда производитель всегда выделяет монтаж устройства отдельным пунктом. Агрегаты должны устанавливаться на чистую и ровную поверхность без уклона. Установка фиксируется к основанию специальными болтами — они идут в комплекте с конструкцией.

Важно, чтобы станок стоял на твердой поверхности — желательно, на бетоне. Деревянные опоры или настилы из других мягких материалов станут причиной появления колебаний и вибраций. Точность работы прибора в таком случае снизится вместе с эффективностью.

Вывод

Специалисты шиномонтажных мастерских должны знать, как настроить балансировочный станок. Калибровочная процедура — первое, что проводит мастер перед тем, как начать обслуживать клиентов, особенно если оборудование новое, или если оно долго транспортировалось из магазина в сервис.

Источник

Зачем? Балансировка требуется при любых заменах колес и, конечно, в том случае, если водитель чувствует, что машину ведёт на дороге. Самая жаркая пора на шиномонтаже – это весна и осень, когда каждый водитель в cредней полосе России обязан заменить резину. В результате интенсивной эксплуатации оборудования снижается точность калибровки, и её нужно корректировать.

Как правильно? Чтобы откалибровать балансировочный станок, нужны эталонный диск и следование простому алгоритму. Правда, с дорогими автоматическими балансировочными станками всё сложнее – нужно будет приглашать специалиста, так как потребуется знание кодов и особое оборудование.

В этой статье:

Общее описание балансировочного станка
Виды балансировочных станков
Подготовка к калибровке балансировочного станка
Калибровка дорогих моделей станков
Калибровка бюджетных станков
Список возможных ошибок при работе на балансировочном станке

Общее описание балансировочного станка

Балансировочный станок, балансировочная машина – технологическое оборудование, состоящее из механического модуля (станина, приводной механизм, опоры для балансируемого ротора) и измерительного комплекса, фиксирующего параметры вибраций или усилий. Некоторые виды таких устройств оснащены приспособлениями, предназначенными для автоматической корректуры масс.

Общее описание балансировочного станка

Эти станки позволяют производить балансировку не только колёс автомобиля или мотоцикла, но и многих других деталей вращения, например, валов (в том числе и карданных), турбин и роторов электромотора, гироскопов, входящих в конструкцию современных автомобилей (с 2010 года и позднее).

Применяется балансировочная машина и для уравновешивания зажимных патронов фрезерных станков, предохраняя от преждевременного износа шпиндель, вращающийся при значительных угловых скоростях в процессе обработки детали или заготовки.

Конструктивно уравновешивающие станки содержат одну или две опоры для размещения изделия, подвергаемого балансировке, привод для создания вращения и средство измерения параметров. Специальные датчики фиксируют параметры вибрации (виброперемещение и его производные) или вариацию усилий на опоры.

Анализ полученных величин этих характеристик позволяет точно определить месторасположение и величину дисбаланса.

Виды балансировочных станков

По типу характеристик, которые фиксируются в процессе эксплуатации, балансировочные машины конструируются с жёсткими или упругими опорами. Первый тип, называемый также дорезонансный, не подвергается деформации при воздействии центробежной силы. В этом случае число оборотов ротора в единицу времени ниже минимальной собственной частоты колебаний всей системы. Датчики, устанавливаемые на жёсткие опоры, воспринимают и фиксируют усилия.

Товары из категории

Перейти в каталог

Податливые опоры деформируются при действии сил, возникающих при вращении с дисбалансом. При этом они начинают колебаться по причине циклически изменяющегося вектора центробежной силы. В таком типе балансировка производится на частоте выше собственной. Зарезонансные станки дают более точные результаты, но имеют существенное ограничение по весу балансируемых изделий.

Балансировка подразумевает следующие методы устранения дисбаланса:

Удаление массы – в определённых точках изымают части тела детали сверлением, фрезерованием, лазерным гравированием (при повышенных требованиях к точности).
Добавление массы – в нужных местах устанавливаются дополнительные грузы путём наплавки, приклеивания, монтажа регулировочных винтов и т.д.
Метод балансировочных колец находит применение при работе с зажимными патронами станков. Заключается в монтаже на оправку фрезерного станка двух колец с эксцентриситетом, которые уравновешивают дисбаланс всего узла.

Виды балансировочных станков

Балансировочные станки для шиномонтажа по определению параметров колеса классифицируются на следующие типы:

С ручным вводом

Все необходимые параметры колеса (диаметр, ширина диска, расположение на валу) измеряются и заносятся мастером самостоятельно.

Полуавтоматические

Этот станок оснащён прибором для определения положения балансируемого колеса на валу. Расстояние измеряется простым поднесением электронной линейки к диску. Остальные параметры фиксиhуются и заносятся так же, как и в вышеприведённом типе.

Автоматические

Этот стенд оснащён уже двумя электронными устройствами. К обеим сторонам диска установленного колеса подносят линейки, и станок автоматически считывает необходимые для работы параметры. Автоматические балансировочные машины эффективнее в работе, позволяя значительно экономить время. Поэтому для мастерской лучше приобрести именно этот тип.

Подготовка к калибровке балансировочного станка

Как откалибровать балансировочный станок и зачем это нужно делать? Ниже изложены общие принципы такой необходимой операции. Осуществляется она в обязательном порядке после монтажа нового оборудования, транспортировки и при периодическом техническом обслуживании. Свои конструктивные особенности имеtт каждая из моделей, поэтому к ним прилагается индивидуальная инструкция по проведению калибровки. Но есть и общие принципы.

Подготовка к калибровке балансировочного станка

На первом этапе нужно удостовериться, что монтаж балансировочного стенда выполнен в соответствии со всеми требованиями. Иначе калибровочный процесс будет произведён с ошибками, которые приведут к снижению эксплуатационно-технических характеристик. Станок должен устанавливаться на ровную горизонтальную поверхность и крепиться к фундаменту специальными анкерными болтами.

Соблюдение этого требования исключит воздействие посторонней вибрации. Размещать агрегат на деревянных настилах, на поверхностях, имеющих уклон, категорически запрещается, так как возникающие при этом колебания будут передаваться на балансировочную машину, делая калибровку неэффективной.

В зависимости от конструктивных особенностей оператор применяет различные типы опор. Если станок предназначен для анализа неуравновешенных колес (в этом случае отслежива.тся частота и амплитуда колебаний с заданной точностью), то он устанавливает зарезонансные элементы. Во всех других случаях используются жёсткие опоры. После установки оборудования на прочный фундамент необходимо смонтировать и закрепить основной вал.

Выполняется эта операция специальным ключом. Следующим шагом будет сборка пружинного блока, снабженного защитным кожухом, фиксация измерительной автоматической линейки и подсоединения электрических кабелей в разъёмы в соответствии со схемой, указанной в эксплуатационной инструкции.

Если же станок оборудован пневматической подачей, то нужно привести её в активное положение.

Калибровка дорогих моделей станков

Первым делом необходимо установить сбалансированное колесо на основной вал и зафиксировать его с помощью специальных стоек. Затем оператор в программном режиме заносит значения диаметра колеса и ширины диска, а также расстояние от внешней поверхности до опор. В некоторых случаях, если прибор не определяет эти параметры автоматически, нужно произвести измерения вручную при помощи кронциркуля и специальной раздвижной линейки.

Калибровка дорогих моделей станков

Когда произведены вышеописанные манипуляции, пользователь должен зажать клавиши «C» и «F» и удерживать до тех пор, пока на основном дисплее не появится надпись «CAL», означающая готовность к калибровке. Обычно это занимает несколько секунд. Если всё сделать правильно, то агрегат сигнализирует о своей готовности к настройке. Необходимо указать, что нажатые клавиши следует удерживать до тех пор, пока вышеупомянутая надпись не перестанет мигать, иначе процесс калибровки нельзя будет начать.

Следующим действием после прекращения моргания будет нажатие на кнопку Start для активизации собственно самого процесса калибровки балансировочного станка.

Затем настройщик в программном режиме вводит массу калибровочного груза. Вначале оптимальным вариантом будет использование стограммового металлического эталона. Чтобы ввести это значение, нужно нажать на кнопку «ADD 100» и поместить груз на внешнюю сторону сбалансированного колеса.

Автоматическая система начнет процесс настройки сразу после размещения грузика и нажатия оператором кнопки «ADD 100». Вся операция автоматической калибровки оборудования занимает определённое время. Не рекомендуется её останавливать или вмешиваться каким-либо образом. Когда калибровка завершится, оборудование просигнализирует надписью END CALL. После чего нужно убрать колесо и балансировочный эталон. Результаты проведённой настройки либо записываются, либо переносятся на подключенные через разъём цифровые устройства.

Сделаем акцент на том, что устройство для калибровки вполне по силам смастерить самостоятельно. Для изготовления оборудования для анализа и настройки следует соблюдать пошаговую инструкцию:

Конструирование основного вала. Проточка болванки осуществляется с учётом посадочных мест для подшипников. На конце нужно нарезать резьбу с фаской для монтажа специальной гайки.
Монтаж подшипников. По рекомендации некоторых специалистов можно установить подшипники, имеющие определённый «пробег», но их ресурс ещё не до конца израсходован. Подобный совет позволит достичь минимального показателя сопротивления.
Установка главной стойки. Для её изготовления лучше всего подойдёт отрезок стальной профилированной трубы диаметром 53 мм, которую устанавливают на вал. А на верхней части этого изделия дополнительно монтируются элементы опор.
Установка колеса от мотоцикла. Между опорами стойки производится установка мотоциклетного колеса. Дополнительно зафиксировать конструкцию можно при помощи стопорной гайки и косынки.

Основание изготавливается из листовой стали с размерами 350х500х5 мм. Такой материал отлично подойдёт для самоделки. Для большей остойчивости станка можно применить отрезки стального равнополочного двутавра в 135-140 мм.

Калибровка бюджетных станков

После прочтения вышеизложенного материала вряд ли возникнет вопрос, как откалибровать балансировочный станок недорогих серий. Но все же опишем некоторые нюансы.

Калибровка недорогих машин для балансировки производится по аналогии с дорогостоящими шиномонтажными устройствами, за исключением того, что в данном случае операторам приходится вручную заводить нужные параметры. Все замеры в соответствии с наблюдаемыми процессами на основном и дополнительных валах, балансировочном колесе пользователь также производит самостоятельно.

Калибровка бюджетных станков

Для проведения процесса точной калибровки потребуется эталонное колесо или геометрически правильный ротор.

Сперва необходимо установить эталонный диск при помощи конуса и гайки. Убедившись в надёжной фиксации, следует начать непосредственно измерения. После того как колесо раскрутится, показатели сравниваются с эталонными горизонтальным и радиальным значением.
Занесите измеренные величины диаметра колеса, ширины диска и расстояния до опоры.
Калибровать нужно, используя балансировочные грузы массой в 50-100 г. Последовательность шагов процесса зависит от конструкции агрегата.
Первоначально запускается первый цикл автокалибровки, а затем устанавливается стограммовый груз на внешней стороне обода колеса.
Следующий цикл запускается при снятом грузике.
В случае если после завершения процесса калибровки балансировочный станок показывает недопустимую величину погрешности 5-15 грамм и выше, то следует предпринять следующие действия: произвести балансировку колеса, повернуть его на 900 и ещё раз проверить параметры. Если есть изменения, то необходимо проверить геометрию конуса.
Если агрегат оснащен электронной линейкой, то также следует проверить её работоспособность. Это делается путём самостоятельного внесения всех необходимых для работы величин и последующего сравнения полученных результатов с автоматическим определением.

Если при калибровочных работах оператор пользуется самодельным устройством, то ему нужно учитывать возможность возникновения определённой погрешности, не лучшим образом влияющей на точность настройки. Серия последовательно проведённых тестов поможет решить эту проблему.

Станки для балансировки легковых колес

Дешёвое оборудование требует более частого проведения технического обслуживания, в том числе и калибровки, чем у дорогостоящих станков. Как правило, их периодичность составляет до нескольких раз в месяц. Следует также подчеркнуть, что существуют топовые модели, балансировку которых могут проводить только сервисмены, использующие специальные программаторы и другие приборы.

Перечень возможных ошибок при работе на балансировочном станке

Код ошибки	Наименование ошибки и вероятная причина	Метод устранения
Err 1	Неправильное направление вращения вала либо ошибка ротационного датчика.	Поменять местами 2 фазы 380 B либо выполнить операции как при ошибках 6 и 8.
Err 2	Ошибка EEPROM. Нет контакта с D9, или она неисправна.	Заменить плату вычисления.
Err 3	Ошибки параметров станка	Произвести стирание параметров станка, если код ошибки сохранится, то нужно заменить плату вычисления.
Err 4	Ошибка усилителя сигнала пьезодатчиков. Напряжение на входах АЦП <0.8 В или >2.3 В	Проверить напряжение питания платы ±5 В и -5В. Если они в норме, возможно появление утечек из-за попавшей влаги. Нужно просушить станок и плату вычислителя или заменить плату вычислителя.
Err 5	Ошибка параметра балансировки вала	Если ошибка возникает при включении станка и повторяется. Произведите действия как при ошибке Err 3. Если ошибка возникает при балансировке, это означает, что сигналы с датчиков превышают допустимое значение.
Err 6	Ошибка нулевого отсчёта ротационного датчика	Отрегулировать положение ротационного датчика и проверить чистоту диска с метками на шкиве.
Err 7	Остановка вала в процессе измерения	Устранить причину остановки.
Err 8	Ошибка ротационного датчика	Проверить положение ротационного датчика и чистоту диска с метками.
Err 9	Замкнуты кнопки клавиатуры при включении станка	Заменить клавиатуру.
Err 10	Нет сигнала с частотного преобразователя	Проверить предохранитель на частотном преобразователе.

Калибровку балансировочного станка нужно проверять с периодичностью раз в 2 недели, если станок интенсивно эксплуатируется, либо в тех случаях, когда появляются сомнения в точности его работы. Балансировка карданных валов и колес позволяет избежать неравномерного истирания покрышек, увеличить срок эксплуатации подшипников и деталей шасси.

Источник

Как откалибровать балансировочный станок: пошаговое руководство

Балансировочный станок — важнейшее устройство в арсенале шиномонтажных мастерских и сервисных центров. От корректности его работы зависят безопасность автомобиля, комфорт поездки и долговечность шин. Точная калибровка позволяет снизить погрешности измерений, оптимизировать работу оборудования и увеличить срок службы техники. В данной статье представлены подробные этапы настройки, технические данные, стандарты и рекомендации по предотвращению типичных ошибок.

Этапы калибровки балансировочного станка

1. Подготовка оборудования

Перед началом процесса необходимо тщательно проверить рабочее место. Важно, чтобы устройство стояло на абсолютно ровной поверхности, так как малейший наклон может исказить результаты. Оператор обязан обеспечить чистоту зоны, удалив посторонние предметы, пыль и смазку, способные влиять на точность датчиков. Рекомендуется провести предварительную проверку геометрии установки с помощью уровня, что позволит выявить скрытые неровности и обеспечить точное позиционирование оборудования.

2. Проверка и настройка датчиков

Балансировочные устройства оснащены современными датчиками, фиксирующими массу дисбаланса с высокой чувствительностью. Техническое обслуживание включает в себя проверку электроники, калибровку сенсоров и тестовый запуск без груза. Датчики могут иметь различные диапазоны чувствительности — от 1 до 5 граммов, что требует аккуратной настройки. Регулярная диагностика позволяет выявить неисправности на ранней стадии, обеспечивая надежность измерений и стабильность работы.

3. Применение калибровочного груза

На вал станка устанавливается специальный груз, стандартный вес которого может составлять 100 или 150 граммов. Груз фиксируется в заданной точке, после чего запускается измерительный цикл. Система сравнивает полученные данные с эталонными значениями, что позволяет определить степень отклонения. Использование грузов с различными характеристиками помогает валидации оборудования при работе с различными типами колес и моделей транспортных средств.

4. Внесение корректировок

При выявлении отклонений оператор вручную вводит корректирующие параметры. Современные модели поддерживают автоматическую настройку, что позволяет существенно сократить время процедуры. В процессе корректировки учитываются не только механические, но и программные параметры. Важно строго соблюдать рекомендации производителя, чтобы не нарушить калибровочную зависимость и не повлиять на стабильность показателей.

5. Контрольный тест

После внесения изменений проводится повторное тестирование. Оператор фиксирует показатели и сопоставляет их с нормативными значениями. Если все параметры удовлетворяют требованиям, устройство считается готовым к эксплуатации. Контрольный запуск является завершающим этапом и гарантирует соответствие полученных результатов установленным стандартам.

Инструменты и оборудование для калибровки

Правильный выбор инструментов и аксессуаров является залогом успешной калибровки:

Калибровочный груз: стандартизированный вес, необходимый для проверки точности измерений.
Специальный ключ: инструмент для фиксации вала, предотвращающий осцилляции и перемещения.
Уровень: прибор для определения ровности установки и проверки поверхности.
Чистящие средства: специальные растворы для удаления загрязнений с датчиков и крепежных элементов.
Мультиметр: устройство для контроля состояния электрических цепей и корректности работы датчиков.

Использование качественных инструментов минимизирует риски возникновения ошибок и обеспечивает стабильность работы балансировочного станка.

Технические характеристики балансировочных станков

Современные устройства характеризуются следующими параметрами:

Диаметр диска: 10\u201330 дюймов, что подходит для большинства легковых и грузовых автомобилей.
Ширина диска: 1,5\u201320 дюймов, что позволяет обслуживать широкий спектр транспортных средств.
Максимальный вес колеса: 65\u2013250 кг, обеспечивая работу с различными типами шин.
Точность балансировки: от 1 до 5 граммов, что критически важно для распределения нагрузки.
Скорость вращения: 100\u2013300 об/мин, позволяющая проводить быструю диагностику и анализ данных.
Тип привода: варианты ручного и автоматического управления, позволяющие выбирать оптимальный режим работы.
Электропитание: стандартные параметры 220 В или 380 В в зависимости от модели и условий эксплуатации.

Эти данные помогают определять возможности конкретного устройства и выбирать оборудование в соответствии с требованиями мастерской.

Распространенные ошибки при калибровке

Даже опытные специалисты могут допустить ошибки, способные негативно сказаться на точности работы:

Неподготовленное рабочее место: отсутствие проверки уровня и чистоты поверхности приводит к искажению результатов.
Использование несертифицированных грузов: применение нестандартного веса вызывает существенные погрешности.
Пропуск диагностики датчиков: несвоевременная проверка электронной системы снижает точность измерений.
Неправильное крепление колеса: недостаточное или избыточное давление при закреплении влияет на итоговые показатели.
Нарушение технологического регламента: игнорирование инструкций производителя ведет к ошибкам в работе оборудования.

Предотвращение этих ошибок требует постоянного обучения персонала, строгого соблюдения регламентов и использования сертифицированных комплектующих.

Важность регулярной калибровки

Регулярное техническое обслуживание балансировочного станка имеет первостепенное значение для обеспечения его точности и надежности. Постоянный контроль и своевременная корректировка позволяют избежать накопления малейших отклонений, способных привести к неравномерному износу шин, возникновению вибраций и ухудшению управляемости автомобиля. При проведении проверки не реже одного раза в три месяца, а в условиях интенсивной эксплуатации — после каждых 500 процедур, достигается снижение операционных затрат за счет уменьшения числа внеплановых ремонтов. Такой подход значительно увеличивает срок службы оборудования, снижая вероятность отказов, и одновременно повышает безопасность транспортных средств за счет точного распределения нагрузки.

Стандарты и нормативы

Для обеспечения единообразия методов и точности результатов применяются международные и национальные стандарты:

ISO 21940-23 — регламентирует методы калибровки, контрольные процедуры и предельные отклонения, гарантируя высокое качество измерений.
ГОСТ 30205-95 — устанавливает обязательные требования для балансировочного оборудования, а также методы проверки его исправности.
EAC — сертификат соответствия для стран Евразийского экономического союза, подтверждающий надежность и качество устройства.

Соблюдение этих нормативов позволяет не только обеспечить точность работы, но и повысить репутацию мастерской как надежного партнера в сфере шиномонтажа.

Дополнительные рекомендации и особенности эксплуатации

При эксплуатации балансировочного станка важно учитывать индивидуальные особенности каждой модели. Некоторые устройства оснащены интеллектуальными системами, позволяющими автоматически корректировать показания в реальном времени. Рекомендуется:

Тщательно изучить техническую документацию и спецификации устройства.
Проводить калибровку в условиях, рекомендованных производителем, избегая экстремальных температур и повышенной влажности.
Использовать оригинальные комплектующие и расходные материалы для сохранения точности работы датчиков.

Кроме того, регулярное обучение операторов и обмен опытом с коллегами способствуют повышению эффективности работы. Ведение протоколов тестирований и анализ динамики изменений позволяют оперативно выявлять неисправности и предотвращать сбои в работе оборудования.

Балансировочный станок — ключевой элемент в обслуживании транспортных средств, требующий строгого соблюдения технологических норм и регулярного контроля. Точная настройка устройства позволяет обеспечить высокое качество балансировки, снизить риск аварий и продлить срок службы шин. Придерживаясь описанных этапов, технических характеристик и стандартов, каждый специалист сможет добиться максимальной эффективности работы оборудования, обеспечив безопасность и комфорт для клиентов.

Обновляйте знания, совершенствуйте навыки и помните, что качество работы начинается с правильного обслуживания оборудования. Регулярная калибровка — залог успешной и безопасной эксплуатации шиномонтажного центра, что ведет к увеличению доверия клиентов и стабильному росту бизнеса.

Источник
