Многополосный двухканальный регулятор тембра “Орбита ЭК-002” выпускался на Ростовском заводе “Электроаппарат” с 1985 года. Предназначен для коррекции АЧХ сигнала. С его помощью можно улучшить звучание, уменьшить шумы фонограмм, снизить рокот ЭПУ. Входил в музыкальный комплекс Орбита-002 с оконечным усилителем Орбита УМ-002С.

Характеристики Орбита ЭК-002:

Диапазон частот: 20 – 20000 Гц

Пределы регулирования уровня сигнала: ±12 дБ

Коэффициент нелинейных искажений: 0,02%

Отношение сигнал/взвешенный шум: 95 дБ

Переходное затухание между каналами на частоте 1 кГц: 55 дБ

Потребляемая от сети мощность: 20 Вт

Внешние размеры (ШхВхГ): 320х60х320 мм

Масса: 5 кг

Электрические схемы Орбита ЭК-002:

Монтажные схемы Орбита ЭК-002:

Источник

января 16, 2025

Эквалайзер Орбита ЭК-002 стерео Руководство по эксплуатации и схема

1. Скачать с Яндекс диска

2. Скачать с Гугл диска

Слушать музыку «как есть», то есть без дополнительной обработки темброблоком и эквалайзером, нас приучили в 1990-х годах. А вот до того времени присутствие хорошего графического эквалайзера в аудиосистеме было делом практически обязательным, недаром дискотечный звук даже называли «улыбкой эквалайзера», по форме расположения ползунковых регуляторов на передней панели устройства. То есть с задранным басом и высокими частотами и провалом на середине.

Корвет-004-стерео

Данный графический эквалайзер с 1982 года выпускался Таганрогским заводом «Прибой». Он содержит два канала, в каждом из которых регулируется уровень сигнала на 10 частотах. Диапазон рабочих частот был от 20 до 20000 Гц. Переходное затухание между каналами – 55 дБ, отношение сигнал/шум — 100 дБ. Пределы регулирования на частотах 31,5, 63, 125, 250, 500, 1000, 2000, 4000, 8000 и 16000 Гц составляли плюс-минус 11-13 дБ. Габариты эквалайзера были 480 х 110 х 282 мм, масса — 5,1 кг. Стоила модель 250 рублей.

Гелиос-006С

Эту модель с 1985 года выпускал Казанский завод пишущих устройств, она была рассчитана для совместной работы с различными источниками звука. Эквалайзер имеет раздельные движковые регуляторы для левого и правого каналов в полосе частот 40, 160, 640, 2500, 7000 и 16000 Гц. Полоса пропускаемых частот была ограничена 20-30000 Гц. Диапазон регулировки тембра на каждой частоте был 10 дБ. Весил эквалайзер 5,5 килограммов и стоил 120 рублей.

Электроника ЭК-004-стерео

Аппарат производился и продавался с начала 1985 года. Количество регулируемых частотных полос по каждому каналу — восемь. Общий диапазон регулировки АЧХ по всему спектру составлял не менее 72 дБ, отношение сигнал/шум тракта доходило до 98 дБ, рабочий диапазон частот – 20 — 35000 Гц. Габариты устройства были 460 x 350 х 100 мм, масса — 3,2 килограмма.

Орбита ЭК-002-стерео

Модель производства Ростовского завода «Электроаппарат» представляла собой многополосный двухканальный регулятор тембров. На передней панели эквалайзер имел два светодиодных индикатора режимов работы. Пределы регулирования уровня сигнала составляли 12 дБ. Переходное затухание между каналами на частоте 1 кГц было 55 дБ, входное сопротивление 47кОм. Габариты эквалайзера были 320 х 320 х 60 мм, масса — 5 килограммов. Стоила модель 190 рублей и входила в состав музыкальной системы «Орбита-002С».

Электроника Э-06

Графический эквалайзер с 1987 года выпускался Брянским заводом полупроводниковых приборов. Это было полупрофессиональное устройство для работы в комплекте концертной аппаратуры, оно имело два независимых друг от друга канала, в каждом из которых работал 15-полосный регулятор тембра. Аппарат также имел регулятор громкости, кнопку отключения регуляторов тембра и индикатор перегрузки по входу. Стоил эквалайзер 250 рублей.

Космос-Э-001С

Данную модель с 1988 года производил Омский завод «Автоматика». Встроенная в схему система шумопонижения позволяет уменьшить шум фонограммы, а регуляторы уровня и индикаторы перегрузки дают возможность избежать перегрузки усилителя. Присутствовал также выход на наушники. Переходное затухание между каналами было на уровне -60 дБ, соотношение сигнал/ шум – 100 дБ. Число полос – 10, при этом изменение положения ползунковых регуляторов применялось сразу к двум каналам. Габариты устройства – 460 х 335 х 91 мм, вес — 6 килограммов. Розничная цена составляла 250 рублей.

Прибой Э-014С

Производил данную модель Таганрогский завод «Прибой» с 1988 года, это был десятиполосный эквалайзер с дискретными резисторами ползункового типа. В аппарате имеется переключатель входов для разных источников сигнала, а также кнопка для обхода цепей эквализации, позволяющая сравнивать звук до и после применения эквалайзера. Эквалайзер питается от сети, потребляемая мощность – 5 Ватт.

Амфитон Э-005 стерео

Этот параметрический эквалайзер с 1989 года выпускался Львовским производственным объединением «Лорта». Аппарат содержал три универсальных фильтра, обеспечивавших эффективную регулировку АЧХ в области НЧ, СЧ и ВЧ. Все фильтры имеют независимую регулировку частоты настройки, полосы пропускания и уровня усиления. Глубина регулировки усиления составляла 12,5 дБ. Весил эквалайзер 5,9 килограммов, его розничная цена составляла 245 рублей.

Санда Э-107С

Данная модель эквалайзера небольшой серией с 1990 по 1993 годы производилась на Волжском Электромеханическом Заводе. Аппарат был разработан в специальном конструкторском бюро «Искра» в Москве, которое было создано в 1977 году для проектирования высококлассной бытовой радиоаппаратуры и координации работ по оборудованию звуковой аппаратурой «Олимпиады-80». Десятиполосный эквалайзер также имел светодиодный анализатор спектра, отображавший работу фильтров.

Прибой Э-024С

Стереофонический графический эквалайзер с 1991 года выпускался Таганрогским заводом «Прибой». Это был серьезный аппарат, позволявший менять АЧХ каждого канала по 14 полосам между 31,5, 45, 63, 90, 125, 250, 500, 1000, 2000, 4000, 6000, 8000, 12000 и 16000 Гц. Дискретные резисторы ползункового типа позволяют получить графическую картину АЧХ эквалайзера. В аппарате имелся переключатель входов, а также кнопка обхода, благодаря которой можно было сравнивать звучание до и после эквалайзера.

Денис Репин

04 июня 2020 года

Редакция Hi-Fi.ru

Источник

В очередной раз психанул и купил предварительный+эквалайзер+оконечник «Орбита-002». Изначально мысль была приобрести только предварительный, причем в любом состояние, дабы собрать в нем, например на TDA7439, новый предварительный с селекторами входов. Надоела куча проводов и каждый раз перецмыкивать коннекторы от разных источников звука к усилителю. Но потом подумав, взял все три части (все кроме деки). Все три аппарата достались мне с заводскими пломбами, что опять же не может не радовать!

Легенда, от продавцов, гласит о том, что все аппараты не включались лет 15, поэтому «Орбита» щас работает как есть, дабы выявить косяки. Но жменя новых кондеров уже куплена )))

Сверху пркдварительный, снизу эквалайзер

Оконечник + старый эквалайзер

Мысль была в эквалайзер орбиты всыпать потроха от электроники, но посмотрев схему с орбиты, увидели там что она построена на транзисторах, против электроники на микросхемах и решили оставить как есть.

Интернет утверждает, что в этом комплекте существовал еще экмпериментальный тюнер

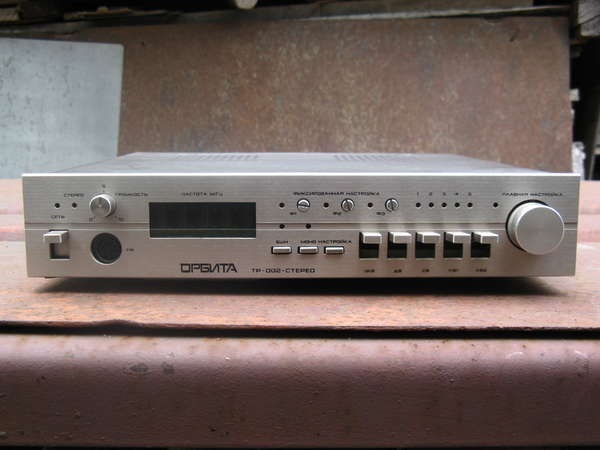

Но пишут что их всего было 6 штук и в массовый выпуск не пошли. А хотелось бы до комплекта… Мож кто видел такой?

В общем все мысли о том, что надо в эти коробки засыпать чтото новое, пока отпадают. Комплекс звучит, уху нужно время чтобы понять что это такое. Слушать вполне можно. По сему достал короба от «50-ас105 Романтика» и решил востановить эти колонки. Но об этом позже

Источник

Приветствую всех любителей аудиотехники времен СССР!

В этом материале Вы найдете информацию о Предварительный усилитель ОРБИТА УП-002 С, а именно:

— Руководство по эксплуатации (инструкция);

— Схема электрическая принципиальная;

— Таблица: типы резисторов и конденсаторов;

— Схема печатной платы Устройство управления коммутацией УК 5.139.005 (+оборотная сторона) (Приложение 2);

— Схема печатной платы Устройство управления громкостью УГ 5.139.006 (+оборотная сторона) (Приложение 2);

— Схема печатной платы Усилитель УС-1 5.032.002 (+оборотная сторона);

— Схема печатной платы Источник вторичного электропитания 5.087.005 (Приложение 2)

— фотографии усилителя без крышек;

— и мой опыт ремонта усилителя Орбита УП-002 С

Итак!

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ УСИЛИТЕЛЬ ПРЕДВАРИТЕЛЬНЫЙ ОРБИТА УП-002 С

Схема электрическая принципиальная УСИЛИТЕЛЬ ПРЕДВАРИТЕЛЬНЫЙ ОРБИТА УП-002 С (12 Mb, JPG)

Таблица: типы резисторов и конденсаторов.

Схема печатной платы Устройство управления коммутацией УК 5.139.005 (+оборотная сторона).

Схема печатной платы Устройство управления громкостью УГ 5.139.006 (+оборотная сторона).

Схема печатной платы Усилитель УС-1 5.032.002 (+оборотная сторона).

Схема печатной платы Источник вторичного электропитания 5.087.005.

Фотографии усилителя без крышек.

Исправление неисправности в моем экземпляре.

Признаки неисправности:

— после включения не было сигнала на выходе;

— время от времени щелкали релюшки при этом сигнала на выходе так и не появлялся;

— все лампочки горели;

— все кнопки режимов срабатывали и зажигали необходимые диоды.

Поиск неисправности:

— перед поиском неисправности рекомендую заменить все конденсаторы типа К50-6;

— выявили (я сам не силен в электротехнике, мне помог сотрудник с моей работы) что звук не идет с обоих каналов, что значит что проблема общая;

— дошли до платы управления коммунтации режимов и входов;

Неисправность:

— в итоге оказался неисправен транзистор VT18 (КТ361Г (в схеме кстати ошибка, там он называется КТ316Г)) на плате управления коммутацией. Данный транзистор отвечает за режим «ТИХО». Именно он не включал каскад и не давал пройти сигналу на плату усилителя.

Исправление неисправности:

— заменил транзистор на идентичный, благо на работе такие были в наличии. На фото выделен красным (находится он с нижней стороны усилителя, плата передней панели.).

— рекомендация — используйте не мощный паяльник, иначе плату можно перегреть (она двухсторонняя) и контакты отвалятся.

Усилитель
предварительный »Орбита УП-002-стерео» и усилитель мощности «Орбита УМ-002-стерео»
с 1985 года выпускал Ростовский завод «Электроаппарат». Усилители входили
в состав комплекса «Орбита-002-стерео». УП предназначен для усиления стереофонического
сигнала от звукоснимателя, электропроигрывателя, линейного выхода магнитофона,
тюнера. Коммутационное устройство позволяет подключить к УС два магнитофона
для записи и перезаписи сигналов. Имеется дискретная электронная регулировка
громкости, оперативное уменьшение её уровня, включение тонкомпенсации,
регулировка тембра НЧ и ВЧ, световая индикация режимов работы, прослушивание
фонограмм через стереотелефоны. УП может работать с активными АС и с УМ.
Основные параметры: Диапазон усиливаемых частот 20…20000 Гц. Выходное
напряжение 1 В. КНИ 0,02%. Отношение сигнал, шум 90 дБ. Потребляемая мощность
40 Вт. Габариты 320х320х60 мм. Вес 5 кг. Цена 520 руб.

УМ «Орбита УМ-002-стерео» предназначен
для высококачественного усиления сигналов по мощности с УП »Орбита УП-002-стерео»
и других источников. Выход УМ может быть нагружен на две акустические системы
сопротивлением по 4 Ом. УМ имеет электронные системы защиты от КЗ на выходе
и от перегрузок по входу, устройство защиты громкоговорителей. Имеется
защита от переходных процессов, позволяющая избавиться от коммутационных
щелчков. Система задержки включения обеспечивает плавное нарастание сигнала
на выходе, при включения УМ в сеть. Основные параметры: Номинальная выходная
мощность на нагрузке 4 Ом — 2х50 Вт, номинальный диапазон частот — 20…25000
Гц, коэффициент гармоник 0,07%, отношение сигнал/шум с линейного входа
92 дБ; переходное затухание между каналами на частоте 1000 Гц — 50 дБ,
потребляемая мощность 220 Вт. Габариты 320х320х60 мм, масса 7,5 кг.

Инструкция по эксплуатации
усилителя мощности «Орбита УМ-002-стерео» без электрической схемы.

——

Малогабаритный блочный музыкальный комплекс «Орбита-002-стерео» выпускал Ростовский завод электроаппаратуры с 1985 года.

Малогабаритный блочный музыкальный комплекс »Орбита-002-стерео» состоит из четырёх самостоятельных устройств: эквалайзер »Орбита ЭК-002-стерео», кассетный магнитофон-приставка »Орбита МП-121-стерео», усилитель мощности »Орбита УМ-002-стерео» и предварительный усилитель »Орбита УП-002-стерео». Все устройства имеют свои блоки питания и могли продаваться как отдельно, так и в составе музыкального центра.

Эквалайзер «Орбита ЭК-002-стерео» — представляет собой многополосный двухканальный регулятор тембра, предназначенный для коррекции амплитудно-частотной характеристики (АЧХ) звуковоспроизводящих трактов бытовой радиоаппаратуры. С его помощью можно улучшить звучание громкоговорителей, уменьшить шумы и помехи магнитных фонограмм, снизить рокот электропроигрывающего устройства. Эквалайзер имеет два светодиодных индикатора режимов работы. Рабочий диапазон звуковых частот 20…20000 Гц. Пределы регулирования уровня сигнала ±12 дБ. Коэффициент гармоник в рабочем диапазоне частот 0,02%. Отношение сигнал/взвешенный шум 95 дБ. Переходное затухание между каналами на частоте 1000 Гц -55 дБ. Входное сопротивление 47кОм. Мощность, потребляемая от сети 20 Вт. Габариты 320х320х60 мм, Масса 5 кг. Цена 190 руб.

Кассетный магнитофон-приставка «Орбита МП-121-С» имеет: 2 моторный лентопротяжный механизм, кварцевую стабилизацию скорости движения магнитной ленты, сендастовую магнитную головку, возможность работы с 3-мя типами магнитных лент, электронно-логическое управление, светодиодную индикацию записи ивоспроизведения, световую индикацию режимов работы, устройство шумопонижения, электронный счётчик магнитной ленты с памятью, систему автопоиска фонограмм по паузам, регулируемый ток подмагничивания МЛ. Диапазон записываемых и воспризводимых звуковых частот — 31,5….18000 Гц. Относительный уровень шумов в канале записи/воспроизведения: -68 дБ. Потребляемая от сети 220 вольт, мощность — 20 Вт. Габаритный размеры магнитофона-приставки: 320х128х320 мм. Масса магнитофона-приставки: 6 кг.

Стереофонический усилитель мощности «Орбита УМ-002-стерео» предназначен для высококачественного усиления электросигналов звуковой частоты по мощности, поступающих с предварительного усилителя »Орбита УП-002-стерео», или от других источников фонограмм. Выход усилителя мощности может быть нагружен на 2 акустические системы со входным сопротивлением 4 Ом. Усилитель мощности имеет электронные системы защиты от короткого замыкания на выходе и от перегрузок по входу, устройство защиты громкоговорителей. Предусмотрена защита от переходных процессов, позволяющая избавиться от коммутационных щелчков. Система задержки включения обеспечивает плавное нарастание сигнала на выходе, при включения УМ в электрическую сеть. Основные технические характеристики усилителя мощности: Номинальная выходная мощность на нагрузке 4 Ом — 2х50 Вт, номинальный диапазон частот — 20…25000 Гц, коэффициент гармоник 0,07%, отношение сигнал/шум с линейного входа 92 дБ; переходное затухание между каналами на частоте 1000 Гц — 50 дБ, потребля- емая от электрической сети мощность 220 Вт. Габариты усилителя мощности »Орбита УМ-002-стерео» 320х320х60 мм, масса 7,5 кг.

Предварительный усилитель «Орбита УП-002-стерео» предназначен для усиления стереофонического сигнала от слаботочных источников, таких как звукосниматель электропроигрывателя, линейный выход магнитофона, тюнера. Имеющееся коммутационное устройство позволяет подключить к усилителю два магнитофона для записи и перезаписи усиливаемых сигналов. В УП предусмотрена дискретная электронная регулировка громкости, оперативное уменьшение ее уровня, включение режима тонкомпенсации, регулировка тембра по низшим и высшим звуковым частотам, световая индикация режимов работы УП, прослушивание фонограмм усиления через головные стереотелефоны. Усилитель (УП) может работать с активными акустическими системами и с УМ. Основные технические характеристики предварительного усилителя: Номинальный диапазон усиливаемых звуковых частот при неравномерности АЧХ ±1 дБ — 20…20000 Гц. Номинальное выходное напряжение 1 В. Коэффициент гармоник 0,02 %. Отношение сигнал, шум — 90 дБ. Мощность,потребляемая от электрической сети 40 Вт. Габариты усилителя предварительного »Орбита УП-002-стерео» 320х320х60 мм. Его масса около 5 кг. Розничная цена — 520 рублей.

Литература:

Инструкция по эксплуатации усилителя мощности «Орбита УМ-002-стерео» (без электрической схемы)

Изготовитель: завод «Электроаппарат», г. Ростов, с 1985 года.

Назначение: усилитель высшего класса предназначен для усиления мощности звуковых сигналов от различных источников звуковых программ при работе в помещении.

Схема, паспорт и несколько фото находятся в архиве на Яндекс.Диске нашего сайта.

Основные технические характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц

Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1 дБ

Номинальная мощность канала на нагрузку: 50 Вт/4 Ом

Коэффициент гармоник в диапазоне 40-16000 Гц: 0,07 %

Коэфициент общих искажений интермодуляции: 0,1 %

Отношение сигнал/взвешенный шум: 92 дБ

Переходное затухание между каналами в диапазоне 250-10000 Гц: 46 дБ

Коэфициент демпфирования в диапазоне 40-16000 Гц: 20

Номинальное входное напряжение: 1 В

Сопротивление входа: 47 кОм (±4,7 кОм)

Потребляемая мощность от сети:

в рабочем режиме: 90 Вт

в номинальном режиме: 200 Вт

Размер усилителя (ШхВхГ): 320х60х320 мм

Вес усилителя: 8 кг

Описание:

Усилитель состоит из двух идентичных каналов усиления, каждый из которых имеет защиту от перегрузок по выходу, схему задержки включения и схему защиты акустических систем и усилителя от короткого замыкания выхода.

В усилителе предусмотрена возможность подключения дополнительной акустической стереосистемы, а также стереотелефонов.

Корпус усилителя комбинированный, боковые стенки, они же радиаторы выходных транзисторов, выполнены из алюминия. Так же из алюминия сделана передняя панель. Нижняя и верхняя крышка – из металла.

Внутри, слева расположен сетевой трансформатор, справа от него – конденсаторы блока питания. Выше, над боком питания находятся платы усилителей мощности. На задней стенке находится плата А-6 (схема индикации перегрузки). Cхема защиты АС совмещённая на одной плате со схемой задержки включения и коммутации, располагается возле передней панели – плата А2.

Схема ОРБИТА УМ-002:

Сканируем документацию

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Сканируем документацию

Непрочитанное сообщение

TheZen » 02 дек 2012, 22:14

Тема создана для обмена документацией на старую технику которой в сети либо нет, либо в очень посредственном качестве. Началось всё с комплекса орбита-002
===================================================================
тк приличных сканов паспортов, сервисмануалов, схем, печаток и кинематики комплекса орбита 002 в сети нет пришлось приобрести собственный (к сожалению не совсем полный) бумажный комплект. хотелось бы прилично отсканить и разместить в музее гш6а5е, но у меня нет сканера. кто в ростове на дону располагает свободным временем и нормальным сканером отписываемся

Последний раз редактировалось TheZen 05 янв 2013, 18:14, всего редактировалось 1 раз.

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

JohnJacob: Сообщения: 43; Зарегистрирован: 01 апр 2012, 23:58; Репутация: 0; Откуда: Крым; Контактная информация:

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

JohnJacob » 03 дек 2012, 02:11

Ну, для ПУ-002 и УМ-002 могу свои бумажные РД и РЭ качественно отсканировать. Не думал, что они востребованы.

volkoff: Сообщения: 2393; Зарегистрирован: 23 окт 2009, 16:46; Репутация: 11; Откуда: Железногорск Красноярского края

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

volkoff » 03 дек 2012, 03:27

Конечно нужны, даже с хорошими схемами на Орбиту и то проблемы были… TheZen если совсем не найдете сканер, можете мне выслать копии по почте, у меня прям на работе стоит…. По Орбите -108 так и делали…

Пока наслаждаюсь тем, что есть..

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

TheZen » 03 дек 2012, 08:54

может быть и не востребованы, но сделать нужно, хотябы для истории. джонякоб, были мануалы 2в1 сразу по первым выпускам и модификациям, а были отдельные

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

volkoff: Сообщения: 2393; Зарегистрирован: 23 окт 2009, 16:46; Репутация: 11; Откуда: Железногорск Красноярского края

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

volkoff » 03 дек 2012, 09:06

Ну как не востребованы? У меня вот на УМ есть инструкция по ремонту и кусочек инструкции по ремонту на пред… Хотелось бы на все 4 блока иметь, особенно на пред, не прост он в ремонте…

Пока наслаждаюсь тем, что есть..

JohnJacob: Сообщения: 43; Зарегистрирован: 01 апр 2012, 23:58; Репутация: 0; Откуда: Крым; Контактная информация:

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

JohnJacob » 03 дек 2012, 13:05

…были мануалы 2в1 сразу по первым выпускам и модификациям, а были отдельные

У меня и те, и другие. Определяются как выпущенные до 1.01.87 и после 1.01.87. Отличий в РД для ПУ-002 не заметил, а УМ-002 отличаются тем, что у выпущенных после 01.87 присутствует индикатор перегрузки.

…есть … кусочек инструкции по ремонту на пред…

Вероятно, это описание электрической схемы. Оно весьма скудно и умещается на трёх страничках. Остальное содержимое инструкции — описание конструктива, требования к ремонту и проверке, перечень элементов. Не очень интересная инструкция . Для «Одиссей-010», например, гораздо интереснее и подробнее .

… сканируйте всё что есть…

Ок. Тогда еще и технические условия для ПУ-002. (Они по количеству страниц превосходят инструкцию по ремонту).
Думаю, в течение недели управлюсь.

volkoff: Сообщения: 2393; Зарегистрирован: 23 окт 2009, 16:46; Репутация: 11; Откуда: Железногорск Красноярского края

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

volkoff » 03 дек 2012, 13:11

По УМ были варианты с блоком защиты и без него, первые варианты с тиристорной защитой однако даже…
По преду не знаю, там кусочек описания работы регулятора громкости…
Ждем с нетерпением….

Пока наслаждаюсь тем, что есть..

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: отсканить сервисмануалы орбита-002

Непрочитанное сообщение

TheZen » 09 дек 2012, 01:05

неужели с мёртвой точки сдвинулись… спасибо за сканы, посмотрю сравню со своими. зы никто в рнд не хочет помочь?

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

volkoff: Сообщения: 2393; Зарегистрирован: 23 окт 2009, 16:46; Репутация: 11; Откуда: Железногорск Красноярского края

Re: отсканить сервисмануалы орбита-002

#10

Непрочитанное сообщение

volkoff » 09 дек 2012, 07:08

JohnJacob спасибо, плюсик вам в репутацию… Ждем вторую серию

Пока наслаждаюсь тем, что есть..

JohnJacob: Сообщения: 43; Зарегистрирован: 01 апр 2012, 23:58; Репутация: 0; Откуда: Крым; Контактная информация:

Re: отсканить сервисмануалы орбита-002

#11

Непрочитанное сообщение

JohnJacob » 17 дек 2012, 22:08

Руководство по эксплуатации для «Орбита УМ-002» с выходной мощностью 50 Вт при сопротивлении нагрузки 4 Ом http://narod.ru/disk/64560674001.69f2e9 … C.rar.html

Руководство по эксплуатации для «Орбита УМ-002» с выходной мощностью 50 Вт при сопротивлении нагрузки 8 Ом http://narod.ru/disk/64560682001.bb9dc9 … C.rar.html

Инструкция по ремонту «Орбита УМ-002» http://narod.ru/disk/64560661001.0cb4b6 … 4.rar.html

Инструкция по ремонту «Орбита УМ-002» (2в1) http://narod.ru/disk/64585421001.754141 … 1.rar.html

Первый вариант схемы. Особенности: напряжение питания +/–30V, защита АС – резисторы+реле, защита от перегрузки и блокировка входного сигнала при включении – КП303 и КП304. (такая схема прилагалась к первой инструкции по ремонту и руководству по эксплуатации для УМ с Rнагр. 4 Ом). http://narod.ru/disk/64572717001.42d351 … 1.rar.html

Второй вариант схемы. Особенности: первая схема + индикаторы перегрузки. (такая схема прилагалась к инструкции по ремонту для УМ выпуска после 01.87). http://narod.ru/disk/64585403001.1f334c … 2.rar.html

Третий вариант схемы. Особенности: напряжение питания +/–38V, защита АС – симисторы КУ208, защита от перегрузки не предусмотрена, блокировка входного сигнала при включении – один КП303. (такая схема прилагалась к руководству по эксплуатации для УМ с Rнагр. 8 Ом). http://narod.ru/disk/64585460001.77f6e5 … 3.rar.html

Четвертый вариант схемы. Особенности: напряжение питания +/–38V, защита АС – симисторы КУ208, защита от перегрузки и блокировка входного сигнала при включении – два КП303. (Эту схему опубликовал Славентий: http://rt20.mybb2.ru/viewtopic.php?f=20&t=42488 )

Здесь можно взять эту же схему, склеенную в один лист. http://narod.ru/disk/64585405001.af60ad … 4.rar.html

Благодарность TheZen за инициацию темы и, таким образом, публикацию этой документации.

Последний раз редактировалось JohnJacob 18 дек 2012, 18:15, всего редактировалось 1 раз.

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: отсканить сервисмануалы орбита-002

#13

Непрочитанное сообщение

TheZen » 17 дек 2012, 22:35

спасибо джонуякову за столько телодвижений. отсканить эквик и майфун всё ещё актуально, ну же, ростовчане активнее!

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

Славентий: Сообщения: 512; Зарегистрирован: 16 май 2010, 23:17; Репутация: 0; Откуда: Запорожье

Re: отсканить сервисмануалы орбита-002

#14

Непрочитанное сообщение

Славентий » 17 дек 2012, 23:49

JohnJacob писал(а):Эту схему опубликовал Славентий

-обзавелся стареньким сканером -пересканю и снова выложу в свою тему(сразу оговорюсь-клеить не буду)

JohnJacob: Сообщения: 43; Зарегистрирован: 01 апр 2012, 23:58; Репутация: 0; Откуда: Крым; Контактная информация:

Re: отсканить сервисмануалы орбита-002

#15

Непрочитанное сообщение

JohnJacob » 18 дек 2012, 18:17

Sorry, часть ссылок действительно не работает (те, в которых присутствует круглая скобка – недопустимый символ в URL).
Сейчас файлы переименовал, ссылки обновил, проверил.Теперь работает всё.

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: отсканить сервисмануалы орбита-002

#19

Непрочитанное сообщение

TheZen » 04 янв 2013, 23:41

добрался до сканера. вам в 300 или 600 дпи? эквик сканил в 300, майфун в 600, если чего могу пересканить сегодня-завтра
+++++++++++++++++++++++++++++++
ek002_300dpi_sources_rar_packed_30MB

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: отсканить сервисмануалы орбита-002

#20

Непрочитанное сообщение

TheZen » 05 янв 2013, 18:11

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

Электронщик UB9SBQ: Сообщения: 388; Зарегистрирован: 05 дек 2012, 16:52; Репутация: 0; Откуда: г. Оренбург

Re: Сканируем документацию

#22

Непрочитанное сообщение

Электронщик UB9SBQ » 05 янв 2013, 19:34

Очень был бы признателен, если у кого есть паспорта и в особенности схемы в хорошем качестве на Корвет УМ-048 / УП-028

Куплю Акустику «Электроника 100АС-060АС/063АС ( Fisher, OTTO) или др. завода ФГУП НПП ТОРИЙ : Электроника 50АС/75АС
Куплю крышки БГ для магнитофона Олимп 003 и Олимп 004
Куплю Усилитель Корвет 100УМ-048 , можно не рабочий или запчасти/документы

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#23

Непрочитанное сообщение

TheZen » 06 янв 2013, 00:52

на RRR у-7112 схему в хорошем качестве если у кого завалялась поделитесь пожалуйста. от 7111 видел, немного не то…

Последний раз редактировалось TheZen 27 янв 2013, 17:24, всего редактировалось 1 раз.

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

IS: Сообщения: 210; Зарегистрирован: 26 ноя 2010, 17:18; Репутация: 2; Откуда: Иркутск

Re: Сканируем документацию

#25

Непрочитанное сообщение

IS » 17 янв 2013, 16:45

Еще по Орбите-002.. Попался мне экземпляр УП с небольшими изменениями в схеме и абсолютно не совпадающей со сканами выше нумерацией активных элементов. Если кому интересно, могу отсканировать, но позже.

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#27

Непрочитанное сообщение

TheZen » 17 янв 2013, 17:25

В преде реле какие? Есть версия полностью переработанная с рэс49 (60?) Сильно не вникал

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

Юрыч: Сообщения: 2195; Зарегистрирован: 22 апр 2012, 20:11; Репутация: 0; Откуда: г. Воронеж

Re: Сканируем документацию

#30

Непрочитанное сообщение

Юрыч » 25 янв 2013, 18:29

А схемы магнитофона Иссык-Куль-101-1 нет случаем? А то в сети есть, но качество не ахти…

Учётная запись отключена администратором

JohnJacob: Сообщения: 43; Зарегистрирован: 01 апр 2012, 23:58; Репутация: 0; Откуда: Крым; Контактная информация:

Re: Сканируем документацию

#31

Непрочитанное сообщение

JohnJacob » 27 янв 2013, 01:21

Не знаю насколько «не ахти» качество схемы, которая в сети, но качество бумажной схемы, которая есть у меня (отпечатана на Фрунзенском заводе ЭВМ) также не отличается высоким качеством.

F1NN: Сообщения: 513; Зарегистрирован: 17 май 2012, 10:51; Репутация: 0; Откуда: Город герой Москва. СВАО.; Контактная информация:

Re: Сканируем документацию

#33

Непрочитанное сообщение

F1NN » 05 мар 2013, 23:05

Электронщик UB9SBQ писал(а):Очень был бы признателен, если у кого есть паспорта и в особенности схемы в хорошем качестве на Корвет УМ-048 / УП-028

так я сканировал и публиковал ссылку здесь на форуме, схему от уп 028, ищите.

Там, где кончается разум, начинается вера.

Pingvinu: Сообщения: 4356; Зарегистрирован: 19 мар 2010, 08:06; Репутация: 0; Откуда: г.Орел

F1NN: Сообщения: 513; Зарегистрирован: 17 май 2012, 10:51; Репутация: 0; Откуда: Город герой Москва. СВАО.; Контактная информация:

Re: Сканируем документацию

#38

Непрочитанное сообщение

F1NN » 26 июл 2013, 12:54

Там, где кончается разум, начинается вера.

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#39

Непрочитанное сообщение

TheZen » 05 авг 2013, 22:59

http://yadi.sk/d/-roU20u97bX5M
по многочисленным просьбам расшарил оригиналы сканов орбита мп-121 на яндекс диск (у кого винрар ругается) должно качаться норм

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

F1NN: Сообщения: 513; Зарегистрирован: 17 май 2012, 10:51; Репутация: 0; Откуда: Город герой Москва. СВАО.; Контактная информация:

Re: Сканируем документацию

#40

Непрочитанное сообщение

F1NN » 05 сен 2013, 14:24

Там, где кончается разум, начинается вера.

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#41

Непрочитанное сообщение

TheZen » 03 окт 2013, 17:03

Усилитель Солярис-001 (50у-201с) оригиналы сканов паспорта, приложения, рисунков и схем 600dpi на яндекс диске
страниц, которых нет — пустые. обложка уже была порвата
http://yadi.sk/d/JBNy8Wx2ALHr6
ps эл-ку 017 позже выложу

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

Borodach: Сообщения: 2111; Зарегистрирован: 26 май 2012, 11:19; Репутация: 15; Откуда: Москва САО

Eats: Сообщения: 2243; Зарегистрирован: 15 окт 2009, 00:54; Репутация: 1; Откуда: St.-Petersburg; Контактная информация:

Re: Сканируем документацию

#43

Непрочитанное сообщение

Eats » 03 окт 2013, 21:54

Borodach, ну что, пожаловаться на Вас модераторам? Тема создана вполне техническая, так Вы и её начинаете заполнять флудом. Обратите внимание на самое первое предложение самого первого сообщения: «Тема создана для обмена документацией на старую технику которой в сети либо нет, либо в очень посредственном качестве.» Так зачем же здесь выкладывать ссылки на то, что давно уже лежит в сети, причём во вполне приличном качестве?! Тем более, если оно платное?!

Всего доброго.
Евгений.

Borodach: Сообщения: 2111; Зарегистрирован: 26 май 2012, 11:19; Репутация: 15; Откуда: Москва САО

Re: Сканируем документацию

#44

Непрочитанное сообщение

Borodach » 03 окт 2013, 22:41

Конечно пожалуйтесь, ведь они никогда не заходят на форум …

Со своей стороны замечу, что зачастую, этот «флуд», как Вы изволили выразиться, приходится искать по нету по нескольку часов и в том, что он будет лежать в одном месте, я ничего плохого не вижу.
Если модераторы посчитают его за флуд, то пусть стирают — им виднее, а я добавлю ещё не много …

схемы телевизоров импорт — http://service-manuals.ucoz.ru/blog/skh … 0-10-08-32

Схемы магнитолл «пролоджи»
— http://archive.espec.ws/section824/

Разные схемы на болгарском ресурсе — http://www.kn34pc.com/sch/index_phono.html

Внешний вид «хай-фай» аппаратов — http://www.hifi-pictures.net/

volkoff: Сообщения: 2393; Зарегистрирован: 23 окт 2009, 16:46; Репутация: 11; Откуда: Железногорск Красноярского края

Re: Сканируем документацию

#45

Непрочитанное сообщение

volkoff » 04 окт 2013, 03:18

Усилитель Солярис-001 (50у-201с) что то не скачивается полностью , закачка прыгает и не может определиться со временем…

Пока наслаждаюсь тем, что есть..

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#46

Непрочитанное сообщение

TheZen » 04 окт 2013, 15:49

volkoff
попробуйте на гугле диске стащить

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

TheZen: Сообщения: 1828; Зарегистрирован: 11 янв 2012, 09:18; Репутация: 0; Откуда: RnD

Re: Сканируем документацию

#47

Непрочитанное сообщение

TheZen » 04 окт 2013, 19:17

по просьбе форумчанина bykowina
выкладываю оригиналы сканов 600dpi
-альбома схем электроника эп-017-стерео (с крутилкой) 55MB
http://yadi.sk/d/0Xu1b7_CAPeca — яндекс диск
— гугле диск
-паспорт электроника эп-017с (без крутилки) 58МБ
http://yadi.sk/d/GIaquU13APgEC — яндекс диск
— гугле диск
-паспорт электроника эф-017-стерео (усилитель. первый выпуск) 39МБ
http://yadi.sk/d/wYwHiJOXAPhd2 — яндекс диск
— гугле диск

альбом схем на эп-017с находил в сети, на 50у-017 жду когда приедут

я вроде бы как бы и здесь, но меня как бы и нет
пишите с пометкой рт20: phoenixthezen[at]gmail[dot]com

ars: Сообщения: 1823; Зарегистрирован: 04 янв 2013, 18:28; Репутация: 0; Откуда: Крымск

Re: Сканируем документацию

#48

Непрочитанное сообщение

ars » 04 окт 2013, 19:44

Юрыч писал(а):А схемы магнитофона Иссык-Куль-101-1 нет случаем? А то в сети есть, но качество не ахти…

Есть комплект документов в бумажном виде на мафон и на пульт. Если подождёте — выложу. Я сейчас в отпуске, а сканер на работе. На работу выйду аж 7 ноября.

На Морионы выложу. В сети не нашёл ни на деку ни на эквалайзер, сделал с бумажных вариантов. (Валерию Григорьевичу для сайта уже отправил, но он наверное не скоро их опубликует):
http://qclk.ru/kA/SZSN
http://qclk.ru/k9/yu6A

Nikolay50: Сообщения: 166; Зарегистрирован: 11 май 2012, 22:13; Репутация: 0; Откуда: Пермский край

Re: Сканируем документацию

#50

Непрочитанное сообщение

Nikolay50 » 04 окт 2013, 20:44

Спасибо Borodach за ссылку на схемы усилителей, наконец то нашлась схема и моего БАРК 001, выберу время и приступлю к ремонту.

——::::::::::::::::——

А вот и еще интересные новости по теме:

Tensoval duo control инструкция на русском скачать

Автосигнализация пандора dx90b инструкция по эксплуатации

Пиносол капли инструкция по применению цена в нос детям

Практик от клещей для собак инструкция

Aquapel инструкция по применению на русском

Источник

Характеристики Орбита ЭК-002:

Электрические схемы Орбита ЭК-002:

Монтажные схемы Орбита ЭК-002:

Эквалайзер Орбита ЭК-002 стерео Руководство по эксплуатации и схема

Комментарии

Отправить комментарий

Корвет-004-стерео

Гелиос-006С

Электроника ЭК-004-стерео

Орбита ЭК-002-стерео

Электроника Э-06

Космос-Э-001С

Прибой Э-014С

Амфитон Э-005 стерео

Санда Э-107С

Прибой Э-024С

Сканируем документацию

Сканируем документацию

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: отсканить сервисмануалы орбита-002

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

Re: Сканируем документацию

А вот и еще интересные новости по теме:
