Инструкция по эксплуатации рации tti

Си-Би радиостанция 10Вт 450 каналов

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

www.ttikorea.co.kr

TCB-551

DOWN UP

каналов ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦ...

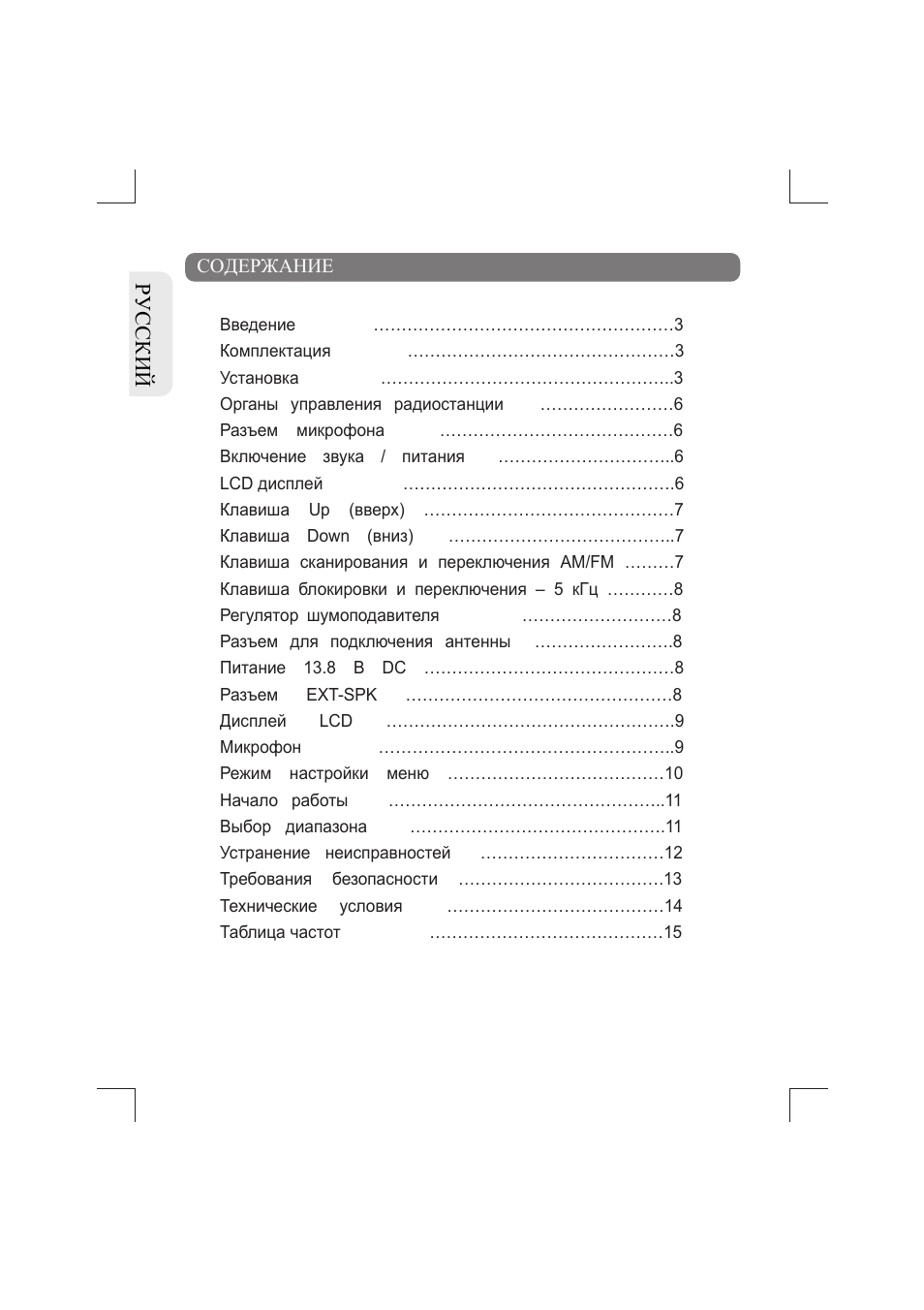

СОДЕРЖАНИЕ

РУССКИЙ

Введение

………………………………………………3

Комплектация

…………………………………………3

Установка ……………………………………………..3
Органы управления радиостанции ……………………6
Разъем микрофона ……………………………………6
Включение звука / питания …………………………..6
LCD дисплей

………………………………………….6

Клавиша Up (вверх) ………………………………………7
Клавиша Down (вниз) …………………………………..7
Клавиша сканирования и переключения АМ/FM ………7
Клавиша блокировки и переключения – 5 кГц …………8
Регулятор шумоподавителя ………………………8
Разъем для подключения антенны …………………….8
Питание 13.8 В DC ………………………………………8
Разъем

EXT-SPK

…………………………………………8

Дисплей

LCD

…………………………………………….9

Микрофон

……………………………………………..9

Режим настройки меню …………………………………10
Начало работы …………………………………………..11
Выбор диапазона ……………………………………….11
Устранение неисправностей ……………………………12
Требования безопасности ……………………………….13
Технические условия …………………………………14
Таблица частот

……………………………………15

TCB-551

РУССКИЙ

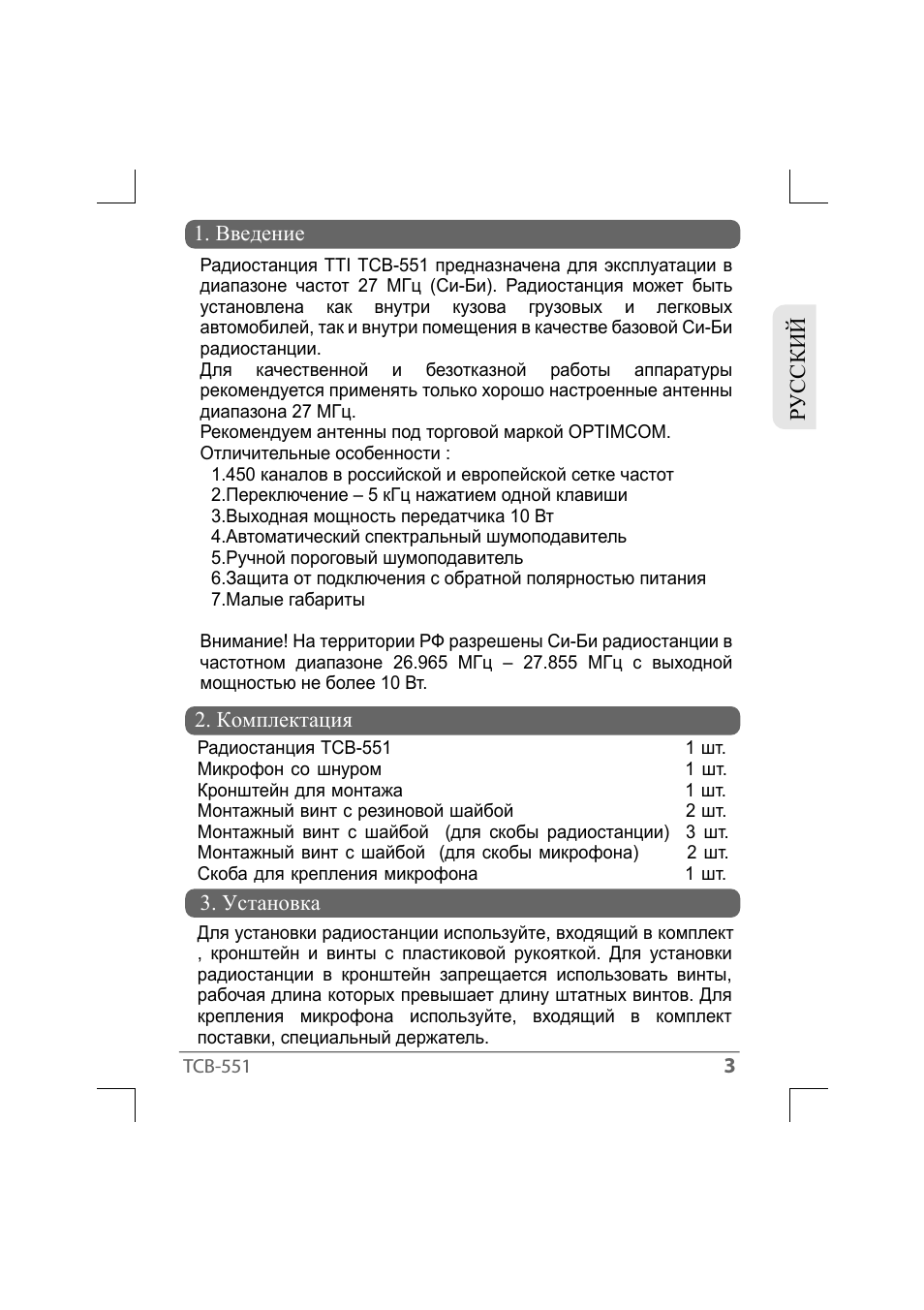

1. Введение

2. Комплектация

3. Установка

Радиостанция TTI TCB-551 предназначена для эксплуатации в

диапазоне частот 27 МГц (Си-Би). Радиостанция может быть

установлена как внутри кузова грузовых и легковых

автомобилей, так и внутри помещения в качестве базовой Си-Би

радиостанции.

Для качественной и безотказной работы аппаратуры

рекомендуется применять только хорошо настроенные антенны

диапазона 27 МГц.

Рекомендуем антенны под торговой маркой OPTIMCOM.

Отличительные особенности :

1.450 каналов в российской и европейской сетке частот

2.Переключение – 5 кГц нажатием одной клавиши

3.Выходная мощность передатчика 10 Вт

4.Автоматический спектральный шумоподавитель

5.Ручной пороговый шумоподавитель

6.Защита от подключения с обратной полярностью питания

7.Малые габариты

Внимание! На территории РФ разрешены Си-Би радиостанции в

частотном диапазоне 26.965 МГц – 27.855 МГц с выходной

мощностью не более 10 Вт.

Радиостанция ТСВ-551 1 шт.

Микрофон со шнуром 1 шт.

Кронштейн для монтажа 1 шт.

Монтажный винт с резиновой шайбой 2 шт.

Монтажный винт с шайбой (для скобы радиостанции) 3 шт.

Монтажный винт с шайбой (для скобы микрофона) 2 шт.

Скоба для крепления микрофона 1 шт.

Для установки радиостанции используйте, входящий в комплект

, кронштейн и винты с пластиковой рукояткой. Для установки

радиостанции в кронштейн запрещается использовать винты,

рабочая длина которых превышает длину штатных винтов. Для

крепления микрофона используйте, входящий в комплект

поставки, специальный держатель.

TCB-551

РУССКИЙ

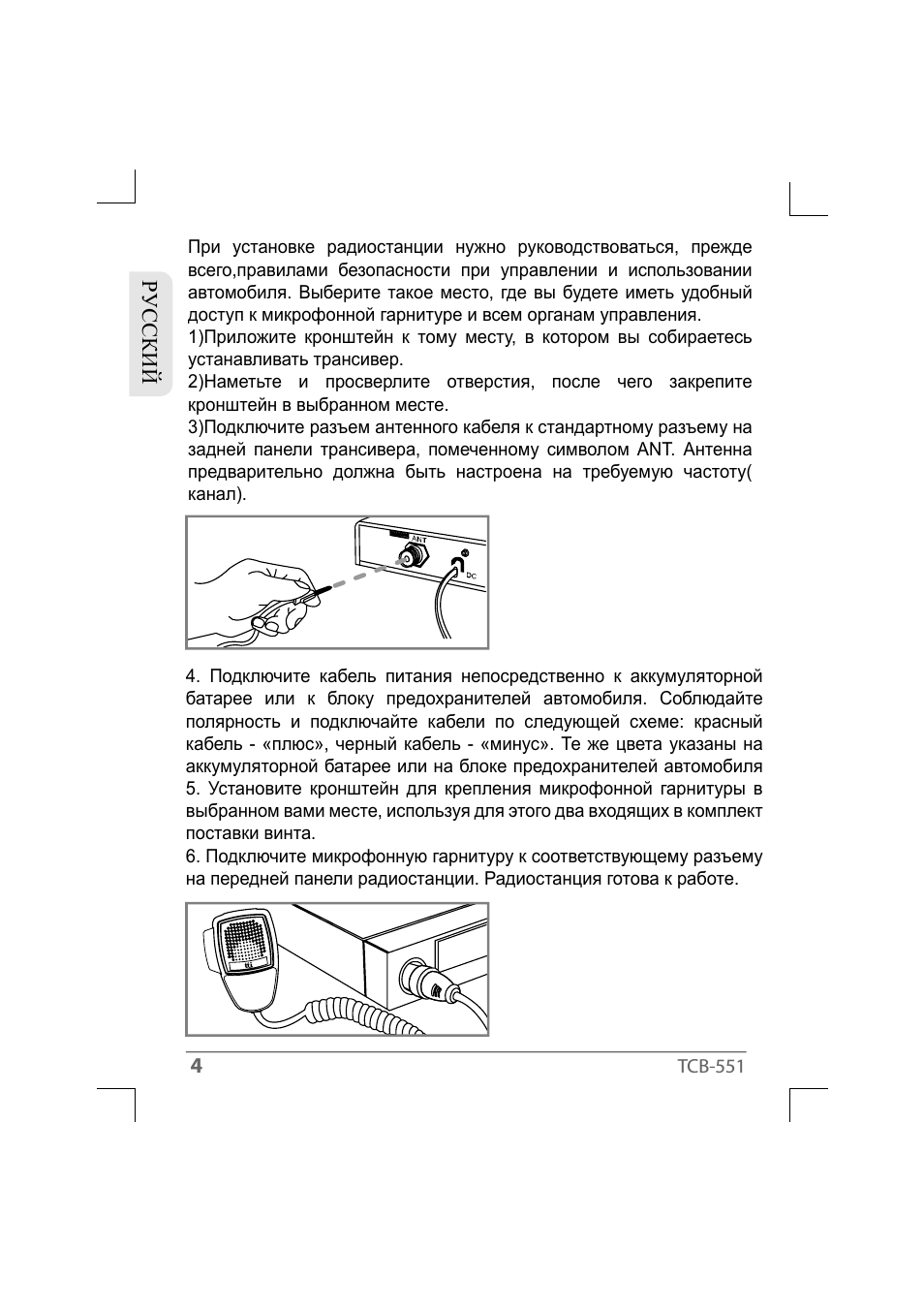

При установке радиостанции нужно руководствоваться, прежде

всего,правилами безопасности при управлении и использовании

автомобиля. Выберите такое место, где вы будете иметь удобный

доступ к микрофонной гарнитуре и всем органам управления.

1)Приложите кронштейн к тому месту, в котором вы собираетесь

устанавливать трансивер.

2)Наметьте и просверлите отверстия, после чего закрепите

кронштейн в выбранном месте.

3)Подключите разъем антенного кабеля к стандартному разъему на

задней панели трансивера, помеченному символом ANT. Антенна

предварительно должна быть настроена на требуемую частоту(

канал).

4. Подключите кабель питания непосредственно к аккумуляторной

батарее или к блоку предохранителей автомобиля. Соблюдайте

полярность и подключайте кабели по следующей схеме: красный

кабель — «плюс», черный кабель — «минус». Те же цвета указаны на

аккумуляторной батарее или на блоке предохранителей автомобиля

5. Установите кронштейн для крепления микрофонной гарнитуры в

выбранном вами месте, используя для этого два входящих в комплект

поставки винта.

6. Подключите микрофонную гарнитуру к соответствующему разъему

на передней панели радиостанции. Радиостанция готова к работе.

TCB-551

РУССКИЙ

Установка антенны

Большое значение имеет выбор высококачественной и эффективной

антенны, предназначенной для работы в диапазоне 27 МГц. Использо

-вание некачественной антенны или антенны, не предназначенной

для диапазона 27 МГц, может привести к снижению

эксплуатационных характеристик и повреждению трансивера.

1. Расположите антенну как можно выше на поверхности кузова

вашего автомобиля.

2. Как правило, чем длиннее антенна, тем больше дальность

действия радиостанции.

3. Постарайтесь расположить антенну в центре выбранной вами

поверхности.

4.Убедитесь, что подлежащие заземлению части корпуса антенны

надежно заземлены (надежный контакт «металл — металл» без

промежуточных слоев краски и т. д.) К антеннам на магнитном

основании не относится.

5. В процессе установки антенны соблюдайте осторожность,

чтобы не повредить антенный кабель.

Внимание! Работа на передачу при отключенной или

ненастроенной антенне недопустима и может привести к

повреждению вашей радиостанции и лишению гарантии.

РУССКИЙ Установка антенны Большое значение имеет выбор высо...

TCB-551

ANTENNA

EXT

13.2V

-5KHz

РУССКИЙ

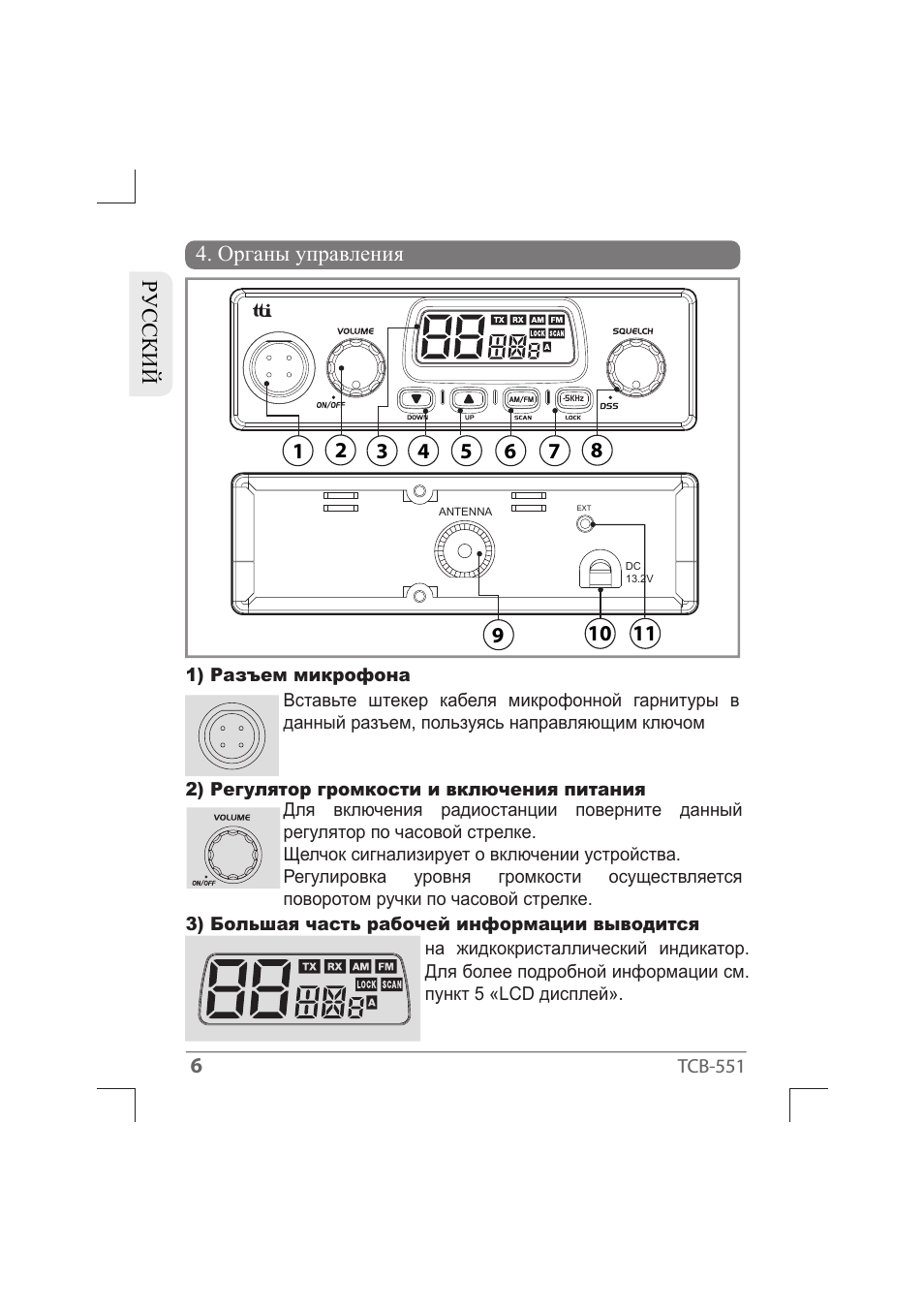

4. Органы управления

1) Разъем микрофона

2) Регулятор громкости и включения питания

3) Большая часть рабочей информации выводится

Вставьте штекер кабеля микрофонной гарнитуры в

данный разъем, пользуясь направляющим ключом

Для включения радиостанции поверните данный

регулятор по часовой стрелке.

Щелчок сигнализирует о включении устройства.

Регулировка уровня громкости осуществляется

поворотом ручки по часовой стрелке.

на жидкокристаллический индикатор.

Для более подробной информации см.

пункт 5 «LCD дисплей».

TCB-551

РУССКИЙ

4. Клавиша Down

5. Клавиша Up

6. Клавиша сканирования и переключения AM/FM

Данная кнопка используется для переключения

каналов по убыванию номера. При длительном

нажатии происходит переключение по 10 каналов.

Данная кнопка используется для переключения

каналов по возрастанию номера. При длительном

нажатии происходит переключение по 10 каналов.

Для изменения вида модуляции кратковреммено

нажмите эту клавишу.

Выбранный режим отобразится на дисплее.

При длительном нажатии клавиши SCAN радиостанция переходит в

режим сканирования каналов по возрастанию и на дисплее

появляется иконка SCAN.

Для деактивации сканирования кратковременно нажмите кнопку.

Сканирование остановится только тогда, когда вы выключите

функцию сканирования.

При активации режима сканирования радиостанция будет

сканировать все каналы поочерёдно. При обнаружении сигнала

сканирование приостанавливается на время, установленное в меню

Sr и Sd

Если при обнаружении сигнала и приостановке сканирования

нажать кнопку РТТ, то радиостанция перейдёт на передачу в том же

канале. Сканирование продолжится после истечения времени

приема и/или после истечения времени задержки сканирования.

. Клавиша сканирования и переключения AM...

TCB-551

13.2V

-5KHz

РУССКИЙ

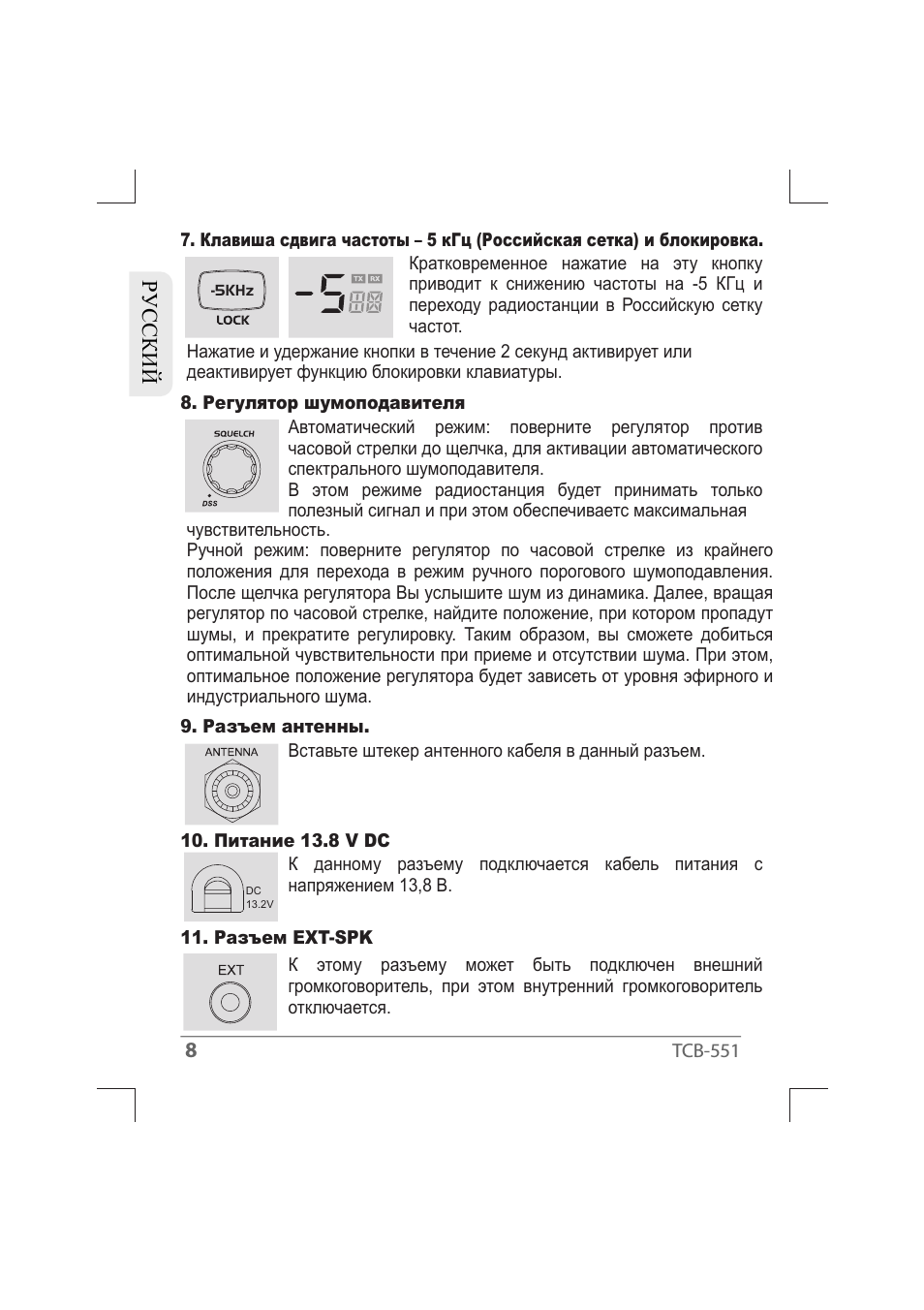

7. Клавиша сдвига частоты – 5 кГц (Российская сетка) и блокировка.

8. Регулятор шумоподавителя

9. Разъем антенны.

10. Питание 13.8 V DC

11. Pазъем EXT-SPK

Кратковременное нажатие на эту кнопку

приводит к снижению частоты на -5 КГц и

переходу радиостанции в Российскую сетку

частот.

Автоматический режим: поверните регулятор против

часовой стрелки до щелчка, для активации автоматического

спектрального шумоподавителя.

В этом режиме радиостанция будет принимать только

полезный сигнал и при этом обеспечиваетс максимальная

Вставьте штекер антенного кабеля в данный разъем.

К данному разъему подключается кабель питания с

напряжением 13,8 В.

К этому разъему может быть подключен внешний

громкоговоритель, при этом внутренний громкоговоритель

отключается.

Нажатие и удержание кнопки в течение 2 секунд активирует или

деактивирует функцию блокировки клавиатуры.

чувствительность.

Ручной режим: поверните регулятор по часовой стрелке из крайнего

положения для перехода в режим ручного порогового шумоподавления.

После щелчка регулятора Вы услышите шум из динамика. Далее, вращая

регулятор по часовой стрелке, найдите положение, при котором пропадут

шумы, и прекратите регулировку. Таким образом, вы сможете добиться

оптимальной чувствительности при приеме и отсутствии шума. При этом,

оптимальное положение регулятора будет зависеть от уровня эфирного и

индустриального шума.

1
2
3
4
5
6

8
9

TCB-551

3 4 5

РУССКИЙ

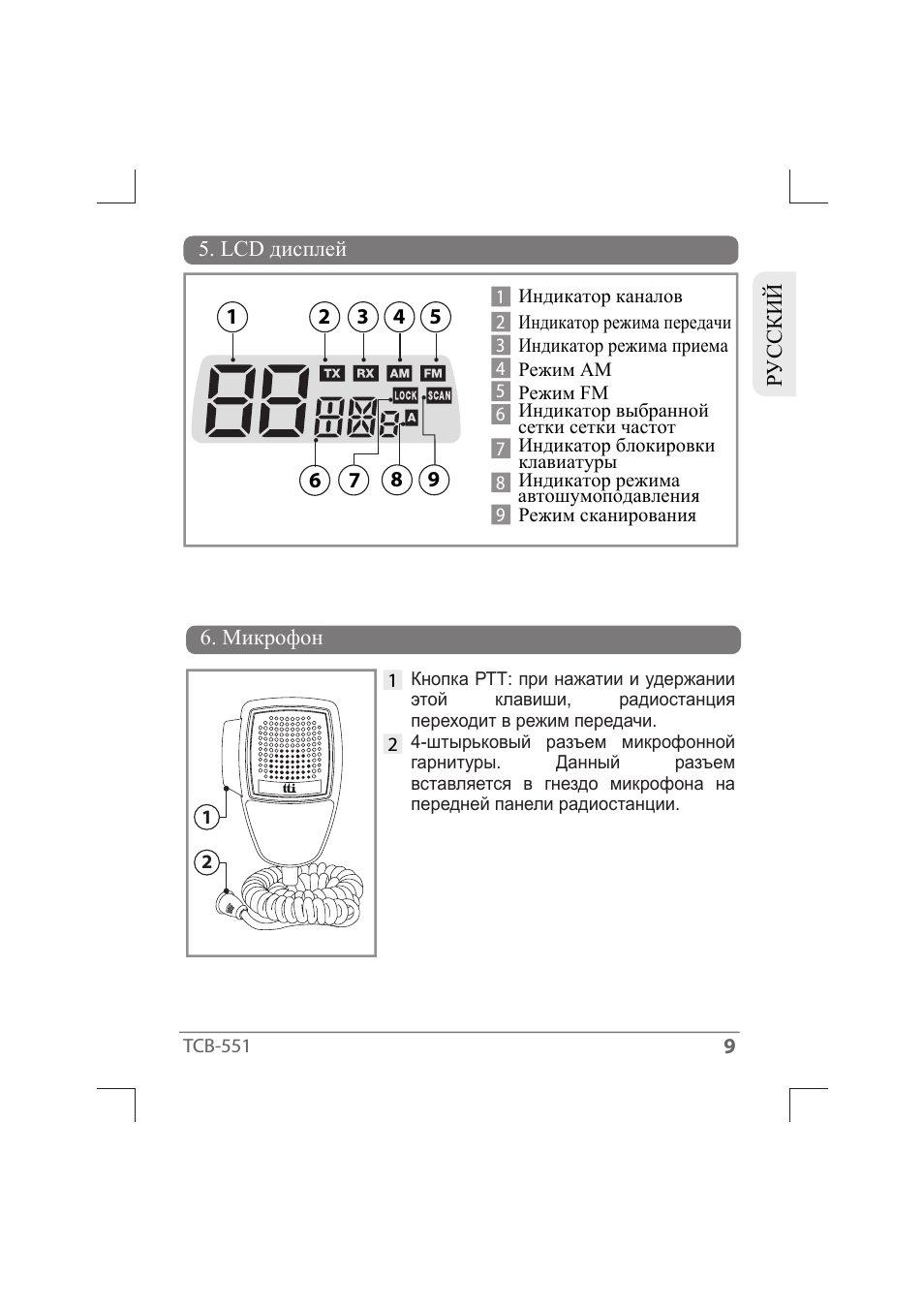

5. LCD дисплей

6. Микрофон

Индикатор каналов
Индикатор режима передачи

Индикатор режима приема

Режим АМ

Режим FM

Индикатор выбранной

сетки сетки частот

Индикатор блокировки

клавиатуры

Индикатор режима

автошумоподавления

Режим сканирования

Кнопка РТТ: при нажатии и удержании

этой

клавиши,

радиостанция

переходит в режим передачи.

4-штырьковый разъем микрофонной

гарнитуры.

Данный

разъем

вставляется в гнездо микрофона на

передней панели радиостанции.

. Микрофон Индикатор каналовИндикатор режима передачи Индика...

On( ) / Off( )

High( ) / Low( )

Off( ) and 1~99 Sec.

Continue( ) and 1-99 Sec.

Off( ) and 1~99 Sec.

TCB-551

Р У

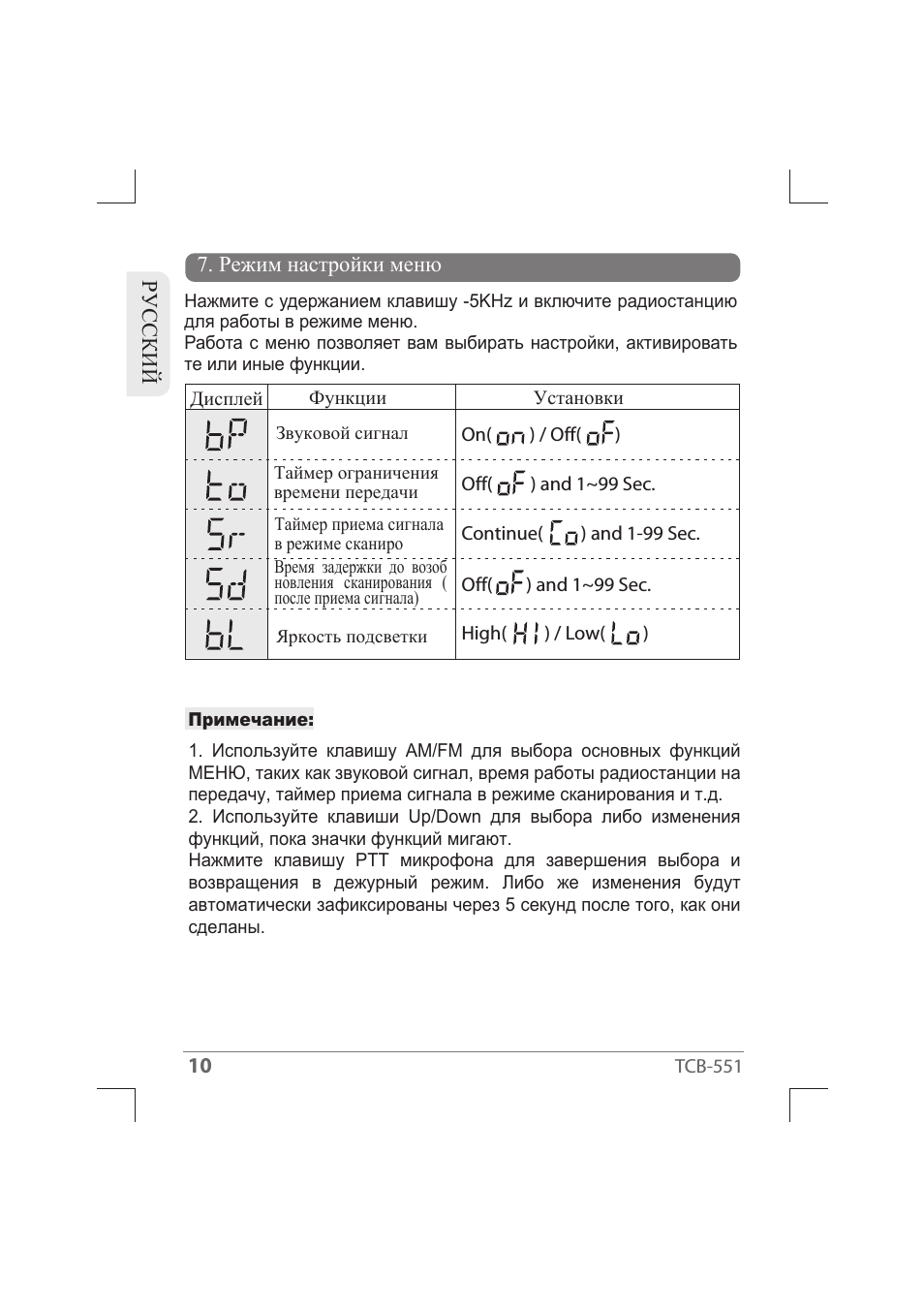

7. Режим настройки меню

Дисплей

Функции

Установки

Звуковой сигнал

Яркость подсветки

Таймер ограничения

времени передачи

Нажмите с удержанием клавишу -5KHz и включите радиостанцию

для работы в режиме меню.

Работа с меню позволяет вам выбирать настройки, активировать

те или иные функции.

Таймер приема сигнала

в режиме сканиро

Время задержки до возоб

новления сканирования (

после приема сигнала)

Примечание:
1. Используйте клавишу AM/FM для выбора основных функций

МЕНЮ, таких как звуковой сигнал, время работы радиостанции на

передачу, таймер приема сигнала в режиме сканирования и т.д.

2. Используйте клавиши Up/Down для выбора либо изменения

функций, пока значки функций мигают.

Нажмите клавишу РТТ микрофона для завершения выбора и

возвращения в дежурный режим. Либо же изменения будут

автоматически зафиксированы через 5 секунд после того, как они

сделаны.
