РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
В СЕТИ ИНТЕРНЕТ!
CITROËN предлагает вам бесплатно
просматривать информацию по бортовой
документации в режиме on-line. У вас
всегда есть возможность просмотреть
последние обновления информации.
Зайдите на сайт http://service.citroen.com :
выберите язык,
нажмите на ссылку в зоне «Доступ для частных лиц», затем на
«Бортовая документация«. В открытом окне вы сможете выбрать
информацию по документации для вашей модели автомобиля,
выберите интересующую вас модель, тип кузова, найдите
интересующую дату выпуска руководства,
затем нажмите на раздел, который вас интересует.

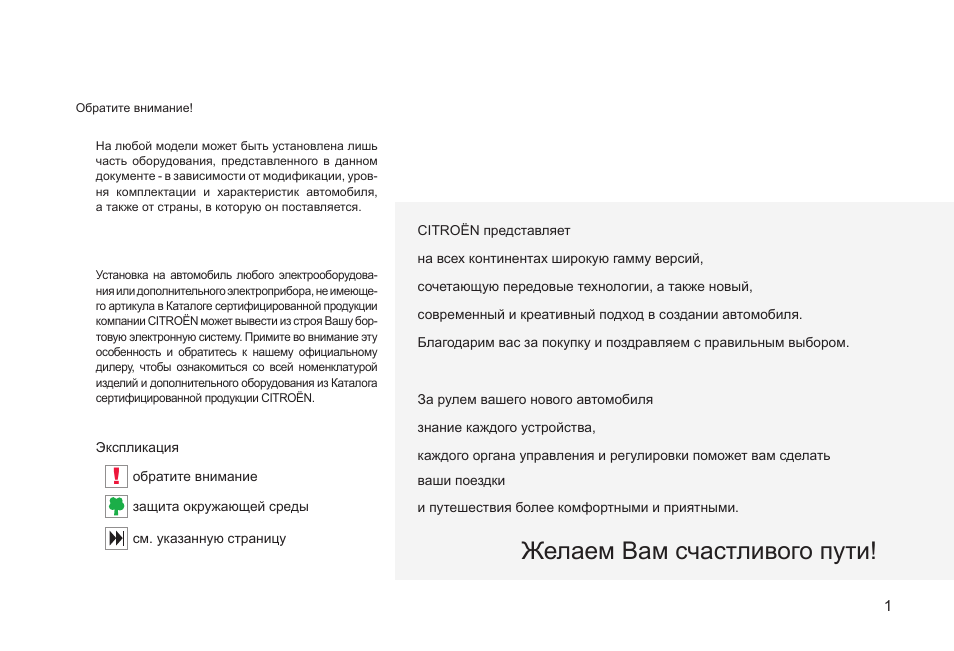

Обратите внимание!
На ваш автомобиль установлена часть оборудования, представленного в данном руководстве — в
висимости от
характеристик автомобиля, а также от страны, в
которую он поставляется.
Установка на автомобиль любого электрооборудования
ли дополнительного электроприбора, не имеющего
ртикула в Каталоге сертифицированной продукции
компании CITROËN может вывести из строя Вашу бор-
овую электронную систему. Примите во внимание эт
особенность и обратитесь к нашему официальному
илеру, чтобы ознакомиться со всей номенклатурой
зделий и дополнительного оборудования из Каталога
ертифицированной продукции CITROËN
вня комплектации, в
кспликация
атите внимание
об
!
ии и
CITROËN представляет
на всех континентах широкую гамму версий,
очетающую передовые технологии, а также новый,
овременный и креативный подход в создании автомобиля.
Благодарим вас за покупку и поздравляем с правильным выбором.
За рулем вашего нового автомобиля
знание каждого устройства,
каждого органа управления и регулировки поможет вам сделать
ваши п
дки
защита окружающей среды
м. ук
ниц
и путешествия более комфортными и приятными .
Желаем Вам счастливого пути!
ГЛАВ
ЕНИ
РАТКОЕ ЗНАКОМСТВО
АВТОМОБИЛЕМ 4
—
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ
И СИГНАЛИЗАТОРЫ
омбинация приборов
онтрольные лампы
онтрольные лампы и сообщения
нформация на дисплее панели приборов
Счетчики пробега 3
Указатель пробега до планового
ехнического обслуживания 3
Бортовой компьютер
астройки систем и их функций
онохромный дисплей
ветной дисплей
егулятор подсветки панели управления
2
4
I — КОМФОРТ 44
ентиляция салона
втоматический кондиционер воздуха
ередние сиденья
адние сиденья
адний диван
еркала заднего вида 6
Регулировка рулевого колеса 6
Передняя часть салона 6
ринадлежности задней части салона6
Обустройство багажного отделения
III — ОТКРЫВАЮЩИЕСЯ
люч с пультом дистанционного
правления
адний нижний откидной борт 8
Потолочный люк 8
Топливный бак 8
4
IV — ОБЕСПЕЧЕНИЕ
ОБЗОРА 86
Переключатель световых приборо
ветовых приборов 8
Регулировка фар 8
Переключатель режимов
теклоочистителя
теклоочистителя
Плафоны 9
ЛЕМЕНТЫ КУЗОВА 73
теклоподъемники
вери
верца задка 8
невные ходовые огни 8
тическое включени
втоматическая работа
8
9
ЕТЕЙ 94
Детские кресла
Крепления ISOFIX
«Детская» блокировка замков 1
I — БЕЗОПАСНОСТЬ 102
Указатели поворотов 1
ийная световая сигнализация 1
Звуковой сигнал 1
истемы оптимизации торможения 1
истемы управления динамикой
автомобиля в поворотах 1
емни безопасности 1
одушки безопасности 1
— БЕЗОПАСНОСТЬ
10
—

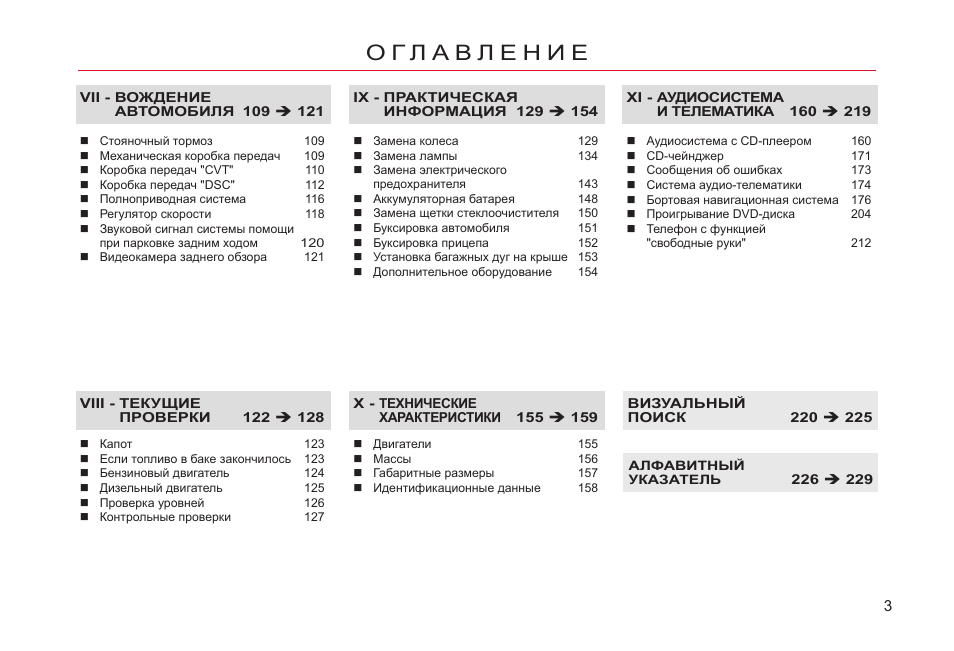

ОЖДЕНИЕ
ВТОМОБИЛЯ 112
ГЛАВ
ЕНИ
IX — ПРАКТИЧЕСКАЯ
НФОРМАЦИЯ 132
15
I — АУДИОСИСТЕМА
ТЕЛЕМАТИКА 164
22
Стояночный тормоз 1
еханическая коробка передач 1
оробка передач «CVT» 1
оробка передач «DSC» 1
Полноприводная система 1
Регулятор скорости 12
вуковой сигнал системы помощи
ри парковке задним ходом 12
идеокамера заднего обзора 12
III — ТЕКУЩИЕ ПРОВЕРК
125
пот 12
Если топливо в баке закончилось 12
Бензиновый двигатель 12
изельный двигатель 12
Проверка уровней 12
онтрольные проверки 13
13
амена колеса 1
амена лампы 1
амена электрического
редохранителя 14
ляторная батарея 1
амена щетки стеклоочистителя 1
Буксировка автомобиля 1
Буксировка прицепа 1
Установка багажных дуг на крыше1
ополнительное оборудование 1
— ТЕХНИЧЕСКИЕ
АРАКТЕРИСТИКИ 159
вигатели 1
ассы 1
абаритные размеры 16
дентификационные данные 16
16
диосистема с CD-плеером 164
D-чейнджер 1
ообщения об ошибках 1
истема аудио-телематики 1
Бортовая навигационная система 1
Проигрывание DVD-диска 2
Телефон с функцией
«свободные руки» 2
ВИЗУАЛЬНЫЙ ПОИСК 224
АЛФАВИТНЫЙ
УКАЗАТЕЛ
230
22
23

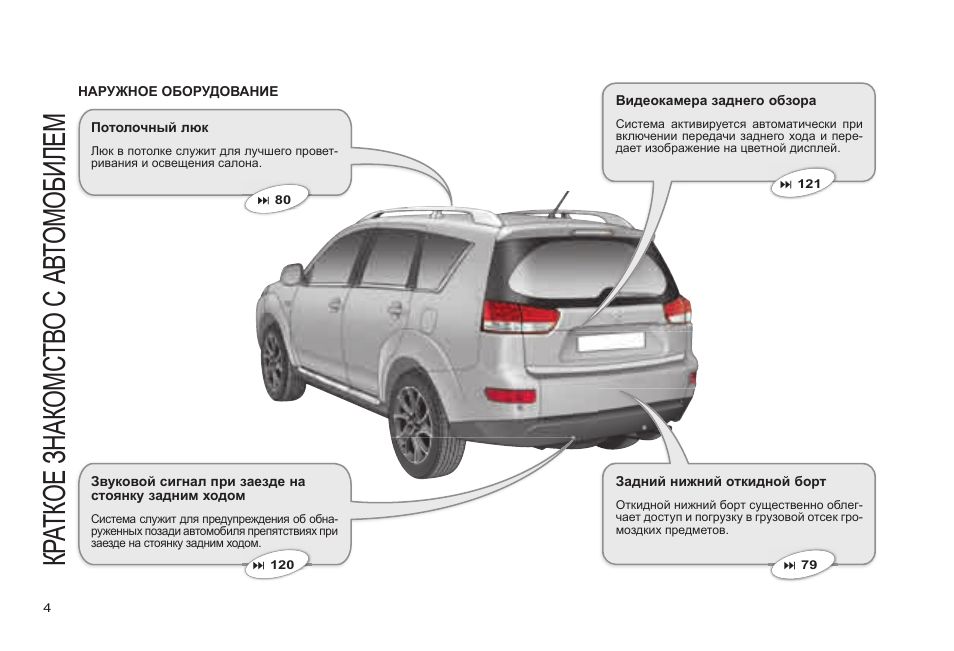

НАРУЖНОЕ ОБОРУДОВАНИЕ
Потолочный люк
ЕМ
Люк в потолке служит для лучшего провет-
ивания и освещения салона.
БИ
М
АВТ
ТВ
М
НАК
Звуковой сигнал при парковке
Е
задним ходом
Система служит для предупреждения об
обнаруженных позади автомобиля препятс-
виях при заезде на стоянку задним ходом.
РАТК
82
123
Видеокамера заднего обзора
Видеокамера активируется автоматически
при включении передачи заднего хода и пе-
едает изображение на цветной дисплей.
Задний нижний борт
Откидной нижний борт существенно облегчает доступ и погрузку в грузовой отсек гро-
оздких предметов.
81
4

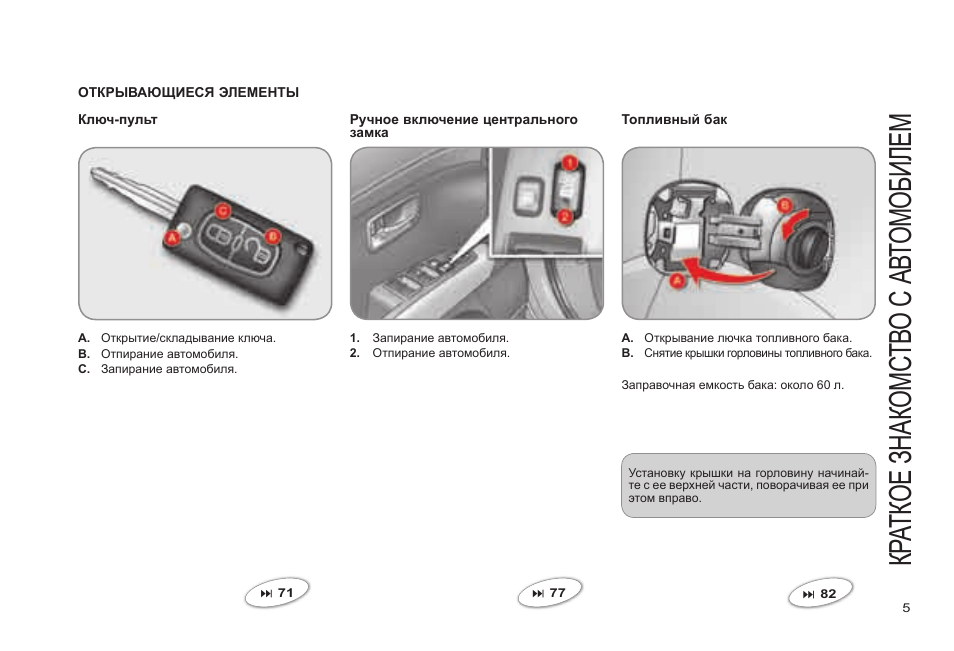

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА
Ключ-пульт
Открывание/складывание ключа.
Отпирание автомобиля.
C. Запирание автомобиля.
Ручное включение центрального
мк
1. Запирание автомобиля.
2. Отпирание автомобиля.
Топливный бак
A.Открывание лючка топливного бака.
Снятие крышки горловины топливного
ка.
Заправочная емкость бака: около 60 л.
Установку крышки на горловину начинай-
е с ее верхней части, поворачивая ее при
том вправо.
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
73
79
84
, а затем поднимите дверцу.

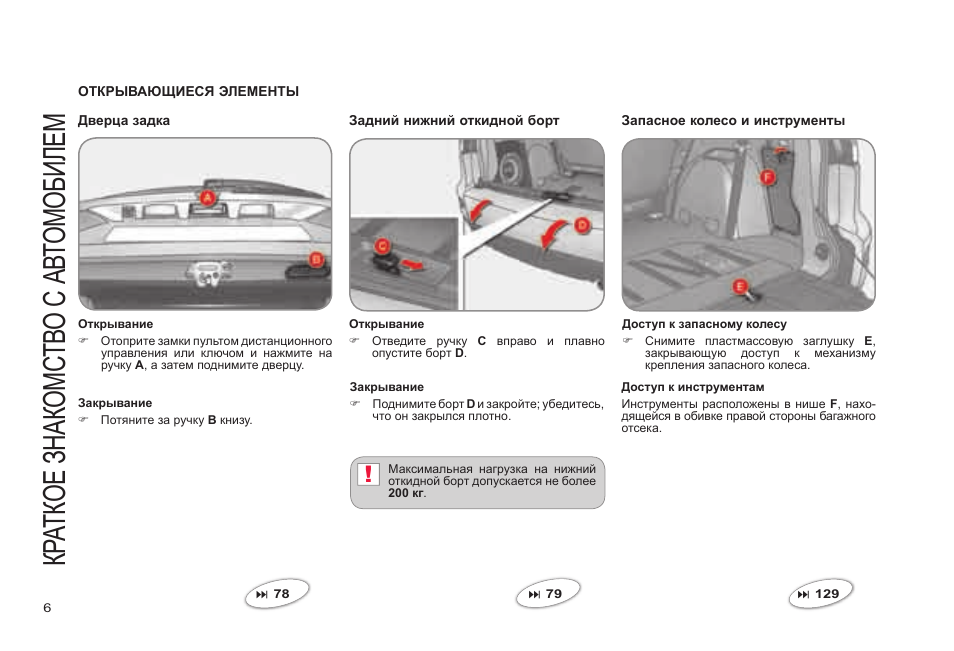

ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА
Дверца задка Задний нижний откидной борт
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
Открывание
топрите замки пультом дистанционного
правления или ключом и нажмите н
чку
Закрывание
Потяните за ручку
книзу.
Открывание
тведите ручку
пустите борт
Закрывание
Поднимите борт
ь, что он закрылся плотно.
Максимальная нагрузка на нижний
!
ткидной борт допускается не более
РАТК
вправо и плавн
и закройте; убеди-
Запасное колесо и инструменты
Доступ к запасному колесу
Снимите пластмассовую заглушку
крывающую доступ к механизм
крепления запасного колеса.
Доступ к инструментам
Инструменты расположены в нише
ящейся в обивке правой стороны багажно-
го отсека.
, нахо-
80
81
132

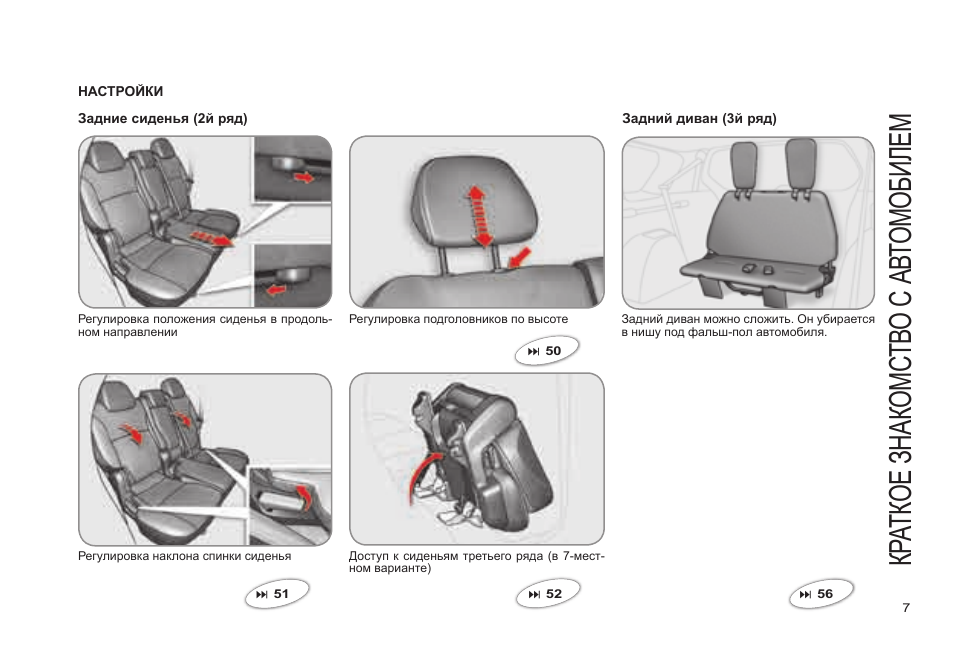

НАСТРОЙКИ
Задние сиденья (2й ряд)
Регулировка положения сиденья в продольном направлении
Регулировка наклона спинки сиденья
лировка подголовников по высоте
52
оступ к сиденьям третьего ряда (в 7-мест-
ном варианте
Задний диван (3й ряд)
Задний диван можно сложить. Он убирается
в нишу под фальш-пол автомобиля.
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
53
54
58
7

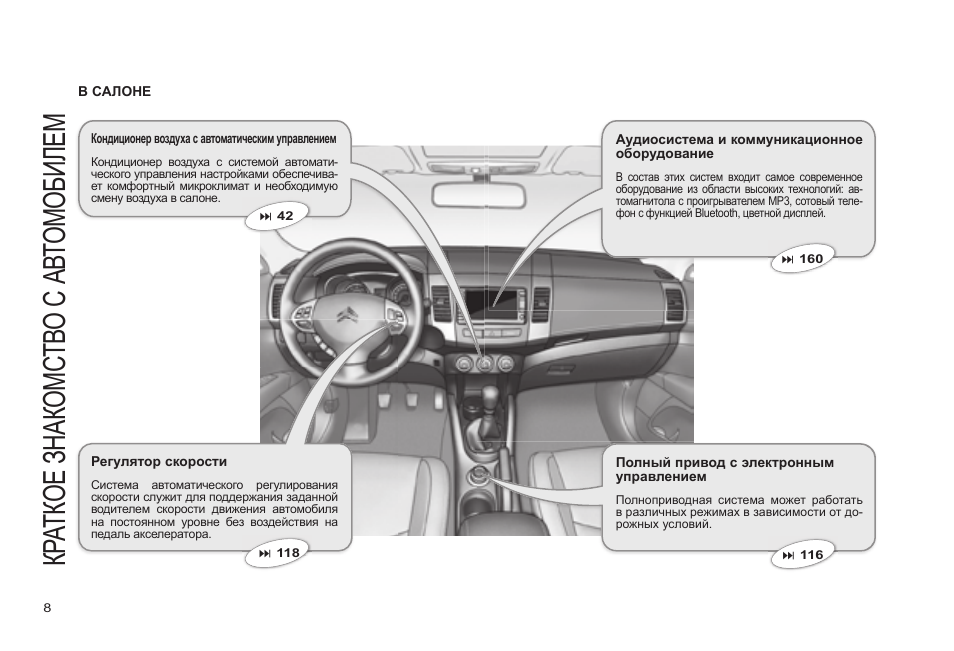

В САЛОНЕ
ЕМ
БИ
М
Кондиционер воздуха с
втоматическим управлением
Кондиционер воздуха с системой автоматического управления настройками обеспечивает
комфортный микроклимат и необходимую смен
воздуха в салоне.
44
диосистема и коммуникационное
борудование
В состав этих систем входит самое совре-
енное оборудование из области высоких
ехнологий: автомагнитола с проигрываелем MP3, сотовый телефон с функцией
uetooth, цветной дисплей.
АВТ
ТВ
М
НАК
Е
РАТК
Регулятор скорости
Система автоматического регулирования
корости служит для поддержания заданно
водителем скорости движения автомобиля
на постоянном уровне без воздействия на
педаль аксел
.
121
164
Полный привод с электронным
правлением
Полноприводная система может работать
в
личных режимах в зависимости от до-
рожных условий.
119
ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ
Панель управления автомагнитолой.
анель управления телефоном.
еханизм регулирования рулевого
кол
.
Переключатели световых приборов и
казателей поворотов.
Выключатель омывателя
5.Панель приборов.
6.Место подушки безопасности водителя.
Звуковой сигнал.
ереключатели регулятора скорости.
7
Рычаг переключения передач.
тояночный тормоз.
0. Привод замка капота.
Закрытое вещевое отделение
Блок предохранителей.
Регулятор угла наклона фар.
Выключатель системы A
Выключатель зуммера парктроника
3. Подстаканник.
4. Боковая вентиляционная решетка с
егулируемой заслонкой.
5. Кнопка вызова информации.
6. Сопло обдува стекла.
Дефлектор обдува ветрового стекла.
.
.
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
Замок зажигания с противоугонной
локировкой.
анель управления настройками
наружных
Выключатели стеклопо
управление блокировкой задних
теклоподъемников.
Выключатель очистителей и
мывателей ветрового и заднего стекол.
ентральные вентиляционные решетки
регули
5
атчик освещенности.
6.Верхний перчаточный ящик с
хлаждением.
Нижний перчаточный ящик с замком.
Выключатель подушки безопасности
п
Выключатели обогрева сидений.
одлокотник с лотками для мелких
вещей.
Розетка 12 вольт
0. Подстаканники.
Переключатель режимов системы
полного привода.
Пепельница/
Розетка 12 вольт (не более 120 Вт).
3. Панель управления автоматическим
кондицион
4. Датчик температуры.
5. Выключатель аварийной световой
игнализации.
6. Цветной дисплей/Автомагнитола.
л.
мыми
.
не более 120 Вт).
м воздуха.
ъемников
ми.
1
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
Передние сиденья
Ручные регулировки
Регулировка в продольном направлении Регулировка высоты и наклона подушки си-
Электрические регулировки (только для сиденья водителя)
енья водителя
Рег
лировка в продольном направлении
Регулировка высоты и наклона подушки сиденья водителя
Регулировка наклона спинки сиденья
50
Регулировка наклона спинки сиденья
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
51
11
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
Ручная регулировка положения
ЕМ
левого кол
БИ
М
АВТ
Снятие с фиксатора.
Фиксация положения.
ТВ
лировка рулевого колеса по высоте.
М
НАК
Е
РАТК
Настройка наружных зеркал
Выбор зеркала.
Настройка положения зеркала.
Складывание/Разворачивание.
61
астройка внутрисалонного зеркала заднего вида
Переключатель положения «день/ночь».
Передний ремень безопасности
1. Пристегивание.
2. Регулировка по высоте.
63
62
105
ПОДГОТОВКА К КОМФОРТНОМУ ВОЖДЕНИЮ
Замок зажигания
Положение
Положение
OC
ON.
TART
Тяжелый предмет (брелок…), подвешенный на ключ, находящийся в замке зажигания может привести к поломке механизма.
Выключатели стеклоподъемников
1. Выключатель переднего левого
теклоподъемника.
Выключатель переднего правого
теклоподъемника.
Выключатель заднего правого
теклоподъемника.
Выключатель заднего левого
теклоподъемника.
Дополнительно…
5. Выключатель блокировки переднего
авого и задних стеклоподъемников.
Управление потолочным люком
Открывание люка.
Закрывание люка.
Приоткрывание люка.
Дополнительно…
озволяет приостанавливать движение
юка во время его открывания и
закрывания.
ЕМ
БИ
М
АВТ
ТВ
М
НАК
Е
РАТК
75
77
82
СИСТЕМЫ ОБЕСПЕЧЕНИЯ ОБЗОРНОСТИ
Световые приборы
ЕМ
БИ
М
АВТ
Кольцевой выключатель A
ТВ
Фары и фонари выключены.
М
овых приборов.
НАК
Е
Кольцевой выключатель B
РАТК
тояночные огни включены.
Фары ближнего и дальнего света
ключены.
Противотуманные фары и задние
противотуманные фонари включены.
тическое включение све-
Стеклоочистители
Очиститель ветрового стекла
Включение на один цикл.
н.
едленная скорость.
или
Выкл
Прерывистый режим ра
гулируется вручную).
Автоматический
вручную).
Максимальная скорость.
оты (ре-
регулируется
Очиститель заднего стекла
Выкл
Прерывистый режим ра
Р
н.
оты.
мывателем стекла.
4
86
0
91
ОБЕСПЕЧЕНИЕ КОМФОРТНОГО МИКРОКЛИМАТА
Кондиционер воздуха с автоматическим управлением
ЕМ
Автоматический климат-контроль
«комфорт«).
режим
БИ
М
ыключатель кондиционера воздуха.
АВТ
Регулятор температуры.
Регулятор распределения потоков воздуха по
лону.
ТВ
М
ыключатель подачи воздуха в салон.
ыключатель рециркуляции воздуха в салоне.
Выключатель обд
ва ветрового стекла.
НАК
Е
лятор подачи воздуха в салон.
Рег
Выключатель обогрева заднего стекла.
РАТК
46
БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ
Панели приборов Блок управления
Контрольные лампы
ЕМ
БИ
М
АВТ
A. Спидометр.
ТВ
М
НАК
Е
РАТК
Дисплей панели приборов.
Тахометр.
Регулятор яркости панели приборов.
21
При включении зажигания загораются контроль-
ые лампы
При работающем двигателе они должны погаснуть.
Если какие-либо из них продолжают гореть,
м. соответствующие страницы.
Сигнализатор непристегнутого
емня безопасности
При
ольная
загорится и прозвучит зуммер,
сли водитель не пристегнул свой
ремень безопасности.
тот сигнализатор погаснет, как только реень будет пристегнут.
и к
ключении зажигания конт-
ампа ремня безопаснос-
цветов.
22
.
Контрольная лампа отключенной
.
.
Сигнализатор непристегнутого ремня
езопасности переднего пассажи
109
ыключатель аварийной световой сигнализации
102
106
1
24
СИСТЕМА БЕЗОПАСНОСТИ ПАССАЖИРОВ
Подушка безопасности переднего
пассажира
Вставьте ключ.
Поверните в положение
Выньте ключ.
OFF»
Безопасность дете
Специальный механизм блокировки замка
не позволяет открыть соответств
ь из салона.
стите или поднимите рычажок
включить или отключить блокировку замка.
чтобы
Крепления ISOFIX
Пара специальных колец A ,
ежду спинкой и подушкой сиденья, служит
ю
для крепления детского к
Проушина B используется для крепления верхне
ветви ремня, называемой
.
ЕМ
БИ
М
АВТ
нных
ТВ
М
НАК
Е
РАТК
109
101
98
17
СИСТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОРТНОГО ВОЖДЕНИЯ
Система полного привода
ЕМ
БИ
М
АВТ
При необходимости водитель может само-
тоятельно включать один их трех режимов
ТВ
работы полного привода.
A. Привод на два колеса (2WD
B. Привод на четыре колеса (4WD AUTO
М
C. Привод на четыре колеса с блокировкой
дифференциала (4WD LOCK
НАК
Е
Дополнительно…
ы можете переходить с одного режима
на другой как на остановленном автомобиле, так и на ходу, если автомобиль дви-
ется со скоростью не более 100 км/ч.
РАТК
Регулятор скорости
Регулятор скорости служит для поддержания заданной водителем скорости движения
втомобиля.
Клавиша
выключение регулят
2. Клавиша
заданной скорости в память системы и
меньшение крейсерской скорости.
Клавиша
крейсерской скорости и вызов
п
Клавиша
гулят
Активировать и вносить параметры скорости
в регулятор можно только на ск
40 км/ч, при этом в коробке передач должна
быть включена не менее, чем вторая пере-
ача.
ON/OFF» : включение
.
COAST SET» : вн
ACC RES» : увеличение
ти из памяти.
ANCEL» : остановка работы
.
ти выше
Звуковой сигнал при заезде на
тоянку задним ходом
Система предназначена для обнаружения
юбых препятствий (людей, автомобилей,
еревьев, бордюров и т.п.), расположенных
позади автомобиля.
Автомобиль обор
льными датчиками:
два боковых.
два центральных.
дован четырьмя специ-
1
119
123
КО—ВОЖДЕНИЕ
Эко-вождение — это повседневная практика управления автомобилем, способствующая оптимизации расхода топлива и уменьшению
выбросов CO
Оптимизируйте обращение с
коробкой передач
На автомобилях с механической коробкой
ередач трогайтесь плавно, не запаздыайте с переходом на высшие передачи,
ереключайте их своевременно. При на-
ичии на панели приборов индикатора пе-
едач, Вам будет подсказываться момент,
когда нужно перейти на высшую передачу
— следуйте этим подсказкам.
На автомобилях с автоматической или сек-
ентальной коробкой передач оставайтесь
режиме («Drive» — «Вождение») или
«Auto» — «Автомат») — в зависимости от типа
електора, при этом избегайте сильных и
езких нажатий на педаль акселератора.
Придерживайтесь плавного
тиля вождения
Соблюдайте безопасные интервалы между
автомобилями, тормозить лучше двигате-
ем, а не педалью тормоза, плавно нажи-
айте на педаль сцепления. Такой стиль
ождения содействует экономии топлива,
окращению выбросов CO
шумового фона на дороге.
и снижению
Умеренно пользуйтесь бортовым
электрическим оборудованием
Если перед поездкой в салоне слишком
, проветрите его — опустите стекла и
ткройте вентиляцию, прежде чем вклю-
чить кондиционер.
По достижении скорости более 50 км/ч
поднимите стекла и оставьте вентиляци
ткрытой.
Пользуйтесь дополнительными средствами
егулирования температуры в салоне (залонкой потолочного люка, шторами и т.п.).
Выключите кондиционер, если это не кли-
ат-контроль, как только в салоне устано-
вится комфортный микроклимат.
Выключите обдув и обогрев стекол, если
ти функции работают не в автоматичес-
ком режиме.
Как можно раньше выключайте подогрев
идений.
Выключайте фары и противотуманные при-
оры, если видимость на дороге достаточна.
Не нужно прогревать двигатель на месте,
особенно зимой, перед началом поездки; в
вижении автомобиль прогревается быстее.
Если Вы — пассажир, не перегружайте бор-
овую электросеть мультимедийными приборами (киноприставками, аудиоплеерами,
видеоиграми и т.д.) — так экономится элект-
оэнергия, а значит и топливо.
Покидая автомобиль, выключайте переносные приборы.
сли дорожное движение не стеснено, то,
ри наличии в комплектации автомобиля
истемы круиз-контроля, включите регулятор
корости, как только превысите 40 км/ч.
19
Ограничьте причины перерасхода
топлива
Равномерно распределяйте груз в авто-
обиле; тяжелые предметы укладывайте
в глубине багажного отделения, поближе к
дним сиденьям.
Ограничивайте загрузку автомобиля и
нижайте его аэродинамическое сопро-
ивление (уберите с крыши дуги, багаж-
ник, велобагажник, отцепите прицеп и т.п.).
редпочтите кофр для перевозки багажа
на крыше.
Своевременно снимайте с крыши дуги и ба-
гажник, если они больше не понадобятся.
Соблюдайте требования
технического обслуживания
Регулярно контролируйте давление воздуха на холодных шинах, оно должно со-
тветствовать указанному на этикетке в
дверном п
Особенно давление воздуха в шинах сле-
дует проверять:
— перед длительной поездкой,
— в меж
— после длительного хранения.
Не забывайте проверять давление в запас-
ном кол
,
и на прицепе.
ны водителя.
При заправке бака не продолжайте попытки долить топливо после третьего отключения заправочного пистолета — это позволит
избежать перелива.
Уже после первых трех тысяч километров
пробега на новом автомобиле Вы начнете
замечать, что его средний расход топлива
постепенно становится стабильным.
По окончании зимнего
имние шины летними.
нит
Своевременно проводите техническое обслуживание
автомобиля (замену масла, масляного и воздушного
ильтров и т.д.) и придерживайтесь графика опера-
ий, рекомендованных его изготовителем.
КОМБИНАЦИЯ ПРИБОРОВ
I
Это часть панели управления, на которой находятся
контрольные приборы и сигнализаторы. Сигнализаторы информируют водителя о работе соответствующих систем (напр., контрольные лампы включения
или отключения системы) или о появлении сбоя в их
работе (уведомляющие сигнализаторы).
1. Тахометр.
2. Спидометр.
3. Дисплей панели приборов:
— Контрольные приборы и
уведомляющие сигнализаторы
бортовых систем.
— Счетчики общего и разового пробегов.
— Указатель пробега до планового
технического обслуживания.
— Указатель температуры охлаждающей
жидкости.
— Индикация информации, поступающей
от бортового компьютера.
— Параметр регулятора скорости.
— Регулировка освещения панели
приборов и настройка параметров.
— Указатель
— Указатель окружающей температуры.
— Контрольная лампа режима работы
трансмиссии.
уровня топлива.
Дисплей, тип 1
Дисплей, тип 2
21
КОНТРОЛЬНЫЕ ЛАМПЫ ПАНЕЛИ ПРИБОРОВ
I
Контрольная лампа Как горит Причина Что делать/Примечание
Указатель левого
поворота
Указатель
правого поворота
Фары дальнего
света
Стояночные огни
Противотуманные
фары
Задние
противотуманные
фонари
Регулятор
скорости
Мигает с
зуммером
Мигает с
зуммером
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Мигает, когда выключатель
света в нижнем положении.
Мигает, когда выключатель
света в верхнем положении.
Горит, когда водитель нажал
на выключатель света к себе.
Горит, когда выключатель
переведен в положение
«Стояночные огни» или
«фары ближнего света».
Горит, когда водитель
включил противотуманные
фары
Горит, когда водитель
включил задние
противотуманные фонари.
Горит, когда регулятор
скорости активирован.
Если мигает быстрее чем обычно, значит лампа в
одном из указателей поворота сгорела. Замените ее
или обратитесь в сервисный центр CITROËN или в
специализированный техцентр.
Если мигает быстрее чем обычно, значит лампа в
одном из указателей поворота сгорела. Замените ее
или обратитесь в сервисный центр CITROËN или в
специализированный техцентр.
Нажмите на выключатель света от себя, чтобы
перейти на ближний свет.
Поверните выключатель в нужное положение.
Для включения
выключатель вперед.
Для включения противотуманных фонарей поверните
выключатель вперед.
Нажмите на клавишу «ON/OFF» чтобы активировать
или отключить эту функцию.
противотуманных фар поверните
22
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
Контрольная лампа Как горит Причина Что делать/Примечание
Предпусковой
подогрев свечей
накаливания
дизельного двигателя
Стояночный
тормоз/Уровень
тормозной
жидкости
Система
снижения
токсичности
отработавших
газов
Заряд
аккумуляторной
батареи
Горит
постоянно
Горит
постоянно
Горит
постоянно
или мигает
Горит
постоянно
Загорается, когда ключ
в замке зажигания в
положении «ON».
Загорается на несколько
секунд, а затем гаснет при
повороте ключа в положение
«ON».
Стояночный тормоз не
отпущен или не до конца
отпущен.
Недостаточный уровень
тормозной жидкости.
Горит, либо мигает в случае
сбоев в работе системы.
Горит в случае сбоев в
работе системы заряда АКБ.
Не включайте стартер, пока лампа не погаснет.
Продолжительность подогрева свечей и горения
лампы зависит от внешних погодных условий.
Сопровождается сообщением на дисплее панели
приборов.
Сопровождается сообщением на дисплее панели
приборов. Отпустите стояночный тормоз — лампа
погаснет.
Сопровождается сообщением на дисплее
панели приборов. Долейте тормозную жидкость
и обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.
Обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.
Должна погаснуть через несколько секунд после пуска
двигателя.
Должна погаснуть после пуска двигателя.
Сопровождается сообщением на дисплее панели
приборов. Проверьте клеммы АКБ (см. гл.
«Аккумуляторная батарея«).
I
23
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
I
Контрольная лампа Как горит Причина Что делать/Примечание
Не пристегнута
подушка
безопасности
водителя
ABS
Подушки
безопасности и
преднатяжители
Система
динамической
стабилизации
ASC
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Водитель не пристегнул,
либо отстегнул свой ремень
безопасности.
Загорается в случае
неисправности
антиблокировочной системы.
Загорается на несколько
секунд и гаснет при повороте
ключа в положение «ON».
Горит в случае
неисправности подушки
безопасности или
преднатяжителя.
Горит в случае
неисправности системы
динамической стабилизации.
См. сообщение на дисплее.
Пристегните ремень безопасности водителя.
См. сообщение на дисплее. Тормозная система
сохраняет работоспособность без усилителя,
однако мы рекомендуем остановиться.
Обратитесь в сервисный центр CITROËN или в
специализированный техцентр.
Должна погаснуть с пуском двигателя. Если не
гаснет, обратитесь в сервисную сеть CITROËN или в
специализированный техцентр.
См. сообщение на дисплее. Срочно проверьте
систему в сервисной сети CITROËN или в
специализированном техцентре.
См. сообщение на дисплее. Срочно проверьте
систему в сервисной сети CITROËN или в
специализированном техцентре.
24
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
Каждый раз, при запуске двигателя на панели приборов загораются контрольные лампы и появляются сообщения бортовой системы самодиагностики. Все они быстро гаснут. Если после запуска двигателя контрольная лампа или сообщение не исчезают, а горят или мигают, они
превращаются в предостерегающий сигнал. Он может сопровождаться звучанием зуммера или дополнительным сообщением на дисплее.
Не пропускайте мимо внимания эти сигналы.
Сообщения могут быть различными в зависимости от комбинации приборов — тип 1 или тип 2.
После того как причина загорания предостерегающего сигнала будет устранена, он погаснет. Если причина не устранена, Вы можете в лю—
бой момент вернуться к предыдущим показаниям дисплея, нажав для этого на клавишу
На дисплее появится символ «!» .
Чтобы вернуться к предыдущим показаниям дисплея (с символом «!» ), нужно нажать несколько раз на клавишу INFO .
INFO , расположенную на панели приборов.
Символы в верхнем правом углу дисплея
Предостерегающие сообщения и пиктограммы можно с дисплея удалить, после чего открыть новое окно.
Для этого нужно нажать на клавишу I NFO в зависимости от содержания появившейся пиктограммы.
Произведите краткое нажатие . Произведите длительное нажатие .
Предостерегающие сообщения (ключ на «OFF»)
Сообщение Как горит Причина Что делать Примечание
Срабатывает только если
Забыт ключ
Не выключены
световые
приборы
Горит
постоянно
Горит
постоянно
Дверь водителя открыта,
но ключ оставлен в замке
зажигания.
Вы
не выключили световые
приборы.
Поверните ключ в
положение LOCK и выньте
его.
Погасите световые приборы, переведя выключатель
на OFF.
до этого двигатель был
запущен.
Звучит прерывистый
звуковой сигнал.
Звучит прерывистый
звуковой сигнал.
I
25
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
Предостерегающие сообщения (ключ на «ON»
I
Сообщение Как горит Причина Что делать Примечание
ABS
Тормозная
система
Горит
постоянно
Горит
постоянно
Неисправна
антиблокировочная система
ABS.
Сопутствующий
сигнализатор:
Недостаточный уровень
тормозной жидкости.
Сопутствующий сигнализатор:
Сбой в работе тормозной
системы.
Обратитесь в сервисную
сеть CITROËN или в
специализированный
техцентр.
Остановитесь и долейте
жидкость, либо обратитесь
в сервисную сеть CITROËN
или в специализированный
техцентр.
Обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Тормозная
система сохраняет
работоспособность без
усилителя, однако мы
рекомендуем остановиться.
Если сообщение продолжает
гореть после доливки,
обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Срочно
остановитесь.
Не выключен
стояночный
тормоз
Температура
охлаждающей
жидкости
Ремень
безопасности
2
Горит
постоянно
Мигает
Мигает
Горит
постоянно
Вы начали движение, не
выключив стояночный тормоз.
Двигатель перегрет.
Водитель не пристегнул,
либо отстегнул свой ремень
безопасности.
Отпустите стояночный тормоз.
Если сообщение мигает ,
дайте двигателю остыть и,
если необходимо, долейте
охлаждающей жидкости.
Если сообщение мигает и
при этом горит сигнализатор,
срочно обратитесь в
сервисную сеть CITROËN
или в специализированный
техцентр.
Пристегните свой ремень
безопасности.
Срочно остановитесь
с соблюдением
необходимых мер
безопасности.
Звучит прерывистый
сигнал при скорости
выше 8 км/ч.
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
Сообщение Как горит Причина Что делать Примечание
Подушки
безопасности
Сбой в работе
системы
Давление
масла в
двигателе
Уровень масла
в двигателе
Мало топлива
в баке
Система
питания
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Сбой в системе подушек
безопасности или натяжителей
ремней безопасности.
Неисправность в системе,
не имеющей отдельного
сигнализатора.
Недостаточное давление масла
в двигателе или ненадлежащее
состояние системы смазки.
Недостаточный уровень масла в
двигателе.
Низкий уровень топлива в баке.
Сбой в работе системы питания
двигателя.
Обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Остановите автомобиль и
обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Остановите автомобиль и
обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Остановитесь и проверьте
уровень масла щупом.
При первой возможности
заправьте бак топливом.
Обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Для обнаружения неисправности
обратитесь в сервисную
сеть CITROËN или в
специализированный техцентр.
Если уровень недостаточен,
пополните его.
I
Не закрыты
двери
Горит
постоянно
Одна из дверей или дверца задка
не закрыты.
Закройте дверь или дверцу
задка.
Незакрытый элемент
показан на дисплее.
27
НТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОР
I
Сообщение Как горит Причина Что делать Примечание
Система
динамической
стабилизации
ASC
Система
полного
привода
Температура
в системе
полного
привода
Автоматический
корректор фар
Заряд
аккумуляторной
батареи
Температура
окружающего
воздуха за
бортом
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Горит
постоянно
Неисправна система динамической
стабилизации ASC.
Сбой в работе системы полного
привода.
Перегрета система полного
привода.
Неисправен автоматический
корректор фар.
Сбой в работе системы заряда
аккумуляторной батареи.
Температура окружающего воздуха
ниже или равна 3 °C (37 °F).
Обратитесь в
сервисную сеть
CITROËN или в
специализированный
техцентр.
Обратитесь в
сервисную сеть
CITROËN или в
специализированный
техцентр.
Остановите автомобиль и
обратитесь в сервисную
сеть CITROËN или в
специализированный
техцентр.
Обратитесь в
сервисную сеть
CITROËN или в
специализированный
техцентр.
Остановите автомобиль и
обратитесь в сервисную
сеть CITROËN или в
специализированный
техцентр.
На дороге гололедица.
Будьте внимательны и
сбавьте скорость.
Система автоматически
переходит в режим
работы только на
переднем приводе
(2 WD).
Только на автомобилях
с ксеноновыми
лампами.
Осторожно! Дорога
может оказаться
скользкой, даже если на
дисплее нет сообщения
об этом.
Loading…
а то не получается проводить манипуляции с меню борткомпьютера.
Так как описано в мануале, сам черт ногу сломит. Экспериментируй с рычагом селектора в P или в N с заведенным двигателем, для входа в основные настройки меню. Я тоже помучался пока поймал, что нужно
Смотрим тут в он-лайн версии, все три версии выпуска и на любой Ситроен http://service.citroen.com/ddb/donnees/ccrosser/variante/variante_dag_ru_ru_ed.htm
Можно посмотреть видеоинструкцию, 1.07Гб
Можно скачать образ диска DVD, 1,95Гб
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
В СЕТИ ИНТЕРНЕТ!
CITROEN предлагает вам бесплатно
просматривать информацию по бортовой
документации в режиме on-line. У вас
всегда есть возможность просмотреть
последние обновления информации.
Зайдите на сайт
http://service.citroen.com:
1 | выберите язык,
нажмите на ссылку в зоне «Доступ для частных лиц», затем на
«Бортовая документация». В открытом окне вы сможете выбрать
информацию по документации для вашей модели автомобиля,
выберите интересующую вас модель, тип кузова, найдите
интересующую дату выпуска руководства,
затем нажмите на раздел, который вас интересует.
2 |
3 |
4 |
!
На любой модели может быть установлена лишь
часть оборудования, представленного в данном
документе — в зависимости от модификации, уров-
ня комплектации и характеристик автомобиля,
а также от страны, в которую он поставляется.
Установка на автомобиль любого электрооборудова-
ния или дополнительного электроприбора, не имеюще-
го артикула в Каталоге сертифицированной продукции
компании CITROËN может вывести из строя Вашу бор-
товую электронную систему. Примите во внимание эту
особенность и обратитесь к нашему официальному
дилеру, чтобы ознакомиться со всей номенклатурой
изделий и дополнительного оборудования из Каталога
сертифицированной продукции CITROËN.
CITROËN представляет
на всех континентах широкую гамму версий,
сочетающую передовые технологии, а также новый,
современный и креативный подход в создании автомобиля.
Благодарим вас за покупку и поздравляем с правильным выбором.
Желаем Вам счастливого пути!
Экспликация
обратите внимание
Обратите внимание!
защита окружающей среды
см. указанную страницу
За рулем вашего нового автомобиля
знание каждого устройства,
каждого органа управления и регулировки поможет вам сделать
ваши поездки
и путешествия более комфортными и приятными.
О Г Л А В Л Е Н И Е
Вентиляция салона
4
Автоматический кондиционер воздуха 44
Передние сиденья
48
Задние сиденья
5
Задний диван
56
Наружные зеркала заднего вида
59
Регулировка рулевого колеса
60
Передняя часть салона
6
Принадлежности задней части салона 67
Обустройство багажного отсека
68
II — КОМФОРТ
42 70
Ключ с пультом дистанционного
управления
7
Стеклоподъемники
75
Двери
77
Дверца задка
78
Задний нижний откидной борт
79
Потолочный люк
80
Топливный бак
8
III — ОТКРЫВАЮЩИЕСЯ
ЭЛЕМЕНТЫ КУЗОВА
71 83
Переключатель световых приборов 84
Дневные ходовые огни
86
Автоматическое включение
световых приборов
86
Регулировка фар
87
Переключатель режимов
стеклоочистителя
88
Автоматическая работа
стеклоочистителя
89
Плафоны
90
IV — ОБЕСПЕЧЕНИЕ
ОБЗОРА
84 91
Детские кресла
9
Крепления «Isofix»
95
Детская блокировка замков
98
V — БЕЗОПАСНОСТЬ
ДЕТЕЙ
92 98
Указатели поворотов
99
Аварийная световая сигнализация 99
Звуковой сигнал
99
Системы оптимизации торможения 100
Системы управления динамикой
автомобиля в поворотах
10
Ремни безопасности
10
Подушки безопасности
105
VI — БЕЗОПАСНОСТЬ 99 108
Комбинация приборов
19
Контрольные лампы
20
Контрольные лампы и сообщения 23
Информация на дисплее панели
приборов
29
Счетчики пробега
30
Указатель пробега до планового
технического обслуживания
3
Бортовой компьютер
3
Настройки систем и их функций
33
Монохромный дисплей
37
Цветной дисплей
39
Регулятор подсветки панели управления 4
КРАТКОЕ ЗНАКОМСТВО
С АВТОМОБИЛЕМ
4 18
I — КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ
И СИГНАЛИЗАТОРЫ
19 41
3
О Г Л А В Л Е Н И Е
Стояночный тормоз
109
Механическая коробка передач
109
Коробка передач «CVT»
110
Коробка передач «DSC»
11
Полноприводная система
116
Регулятор скорости
118
Звуковой сигнал системы помощи
при парковке задним ходом
120
Видеокамера заднего обзора
12
VII — ВОЖДЕНИЕ
АВТОМОБИЛЯ 109 121
Капот
123
Если топливо в баке закончилось 123
Бензиновый двигатель
124
Дизельный двигатель
125
Проверка уровней
126
Контрольные проверки
127
VIII — ТЕКУЩИЕ
ПРОВЕРКИ
122 128
Замена колеса
129
Замена лампы
134
Замена электрического
предохранителя
143
Аккумуляторная батарея
148
Замена щетки стеклоочистителя 150
Буксировка автомобиля
15
Буксировка прицепа
15
Установка багажных дуг на крыше 153
Дополнительное оборудование
154
IX — ПРАКТИЧЕСКАЯ
ИНФОРМАцИЯ 129 154
Двигатели
155
Массы
156
Габаритные размеры
157
Идентификационные данные
158
X — ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ 155 159
Аудиосистема с CD-плеером
160
CD-чейнджер
17
Сообщения об ошибках
173
Система аудио-телематики
174
Бортовая навигационная система 176
Проигрывание DVD-диска
204
Телефон с функцией
«свободные руки»
21
XI — АУДИОСИСТЕМА
И ТЕЛЕМАТИКА 160 219
ВИЗУАЛЬНЫЙ
ПОИСК
220 225
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
226 229
4
КР
АТ
КО
Е
ЗН
АК
ОМ
СТ
ВО
С
А
ВТ
ОМ
ОБ
ИЛ
ЕМ
Потолочный люк
Люк в потолке служит для лучшего провет-
ривания и освещения салона.
: 80
: 79
: 120
НАРУЖНОЕ ОБОРУДОВАНИЕ
Звуковой сигнал при заезде на
стоянку задним ходом
Система служит для предупреждения об обна-
руженных позади автомобиля препятствиях при
заезде на стоянку задним ходом.
Видеокамера заднего обзора
Система активируется автоматически при
включении передачи заднего хода и пере-
дает изображение на цветной дисплей.
Задний нижний откидной борт
Откидной нижний борт существенно облег-
чает доступ и погрузку в грузовой отсек гро-
моздких предметов.
: 121
5
КР
АТ
КО
Е
ЗН
АК
ОМ
СТ
ВО
С
А
ВТ
ОМ
ОБ
ИЛ
ЕМ
Топливный бак
A. Открывание лючка топливного бака.
B. Снятие крышки горловины топливного бака.
: 82
1. Запирание автомобиля.
2. Отпирание автомобиля.
Ключ-пульт
A. Открытие/складывание ключа.
B. Отпирание автомобиля.
C. Запирание автомобиля.
: 71
Ручное включение центрального
замка
: 77
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ
Установку крышки на горловину начинай-
те с ее верхней части, поворачивая ее при
этом вправо.
Заправочная емкость бака: около 60 л.
!
6
КР
АТ
КО
Е
ЗН
АК
ОМ
СТ
ВО
С
А
ВТ
ОМ
ОБ
ИЛ
ЕМ
Открывание
F Отоприте замки пультом дистанционного
управления или ключом и нажмите на
ручку
A , а затем поднимите дверцу.
Дверца задка
Задний нижний откидной борт
Открывание
F Отведите ручку
C вправо и плавно
опустите борт
D .
Максимальная нагрузка на нижний
откидной борт допускается не более
200 кг .
Запасное колесо и инструменты
Доступ к запасному колесу
F Снимите пластмассовую заглушку
E ,
закрывающую доступ к механизму
крепления запасного колеса.
: 78
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ
: 79
: 129
Закрывание
F Потяните за ручку
B книзу.
Закрывание
F Поднимите борт
D и закройте; убедитесь,
что он закрылся плотно.
Доступ к инструментам
Инструменты расположены в нише
F , нахо-
дящейся в обивке правой стороны багажного
отсека.
7
КР
АТ
КО
Е
ЗН
АК
ОМ
СТ
ВО
С
А
ВТ
ОМ
ОБ
ИЛ
ЕМ
НАСТРОЙКИ
Задние сиденья (2й ряд)
Регулировка положения сиденья в продоль-
ном направлении
Регулировка наклона спинки сиденья
: 51
Регулировка подголовников по высоте
Доступ к сиденьям третьего ряда (в 7-мест-
ном варианте)
: 52
Задний диван (3й ряд)
Задний диван можно сложить. Он убирается
в нишу под фальш-пол автомобиля.
: 56
: 50
8
КР
АТ
КО
Е
ЗН
АК
ОМ
СТ
ВО
С
А
ВТ
ОМ
ОБ
ИЛ
ЕМ
В САЛОНЕ
Кондиционер воздуха с автоматическим управлением
Кондиционер воздуха с системой автомати-
ческого управления настройками обеспечива-
ет комфортный микроклимат и необходимую
смену воздуха в салоне.
Регулятор скорости
Система автоматического регулирования
скорости служит для поддержания заданной
водителем скорости движения автомобиля
на постоянном уровне без воздействия на
педаль акселератора.
Аудиосистема и коммуникационное
оборудование
В состав этих систем входит самое современное
оборудование из области высоких технологий: ав-
томагнитола с проигрывателем MP3, сотовый теле-
фон с функцией Bluetooth, цветной дисплей.
Полный привод с электронным
управлением
Полноприводная система может работать
в различных режимах в зависимости от до-
рожных условий.
: 42
: 118
: 160
: 116
24:43
Citroen C-Crosser обзор после 108 000 км. Ситроен С Кроссер 2010г.
06:42
Что ВАС ждет после покупки? Citroen C-Crosser 2010 2.4 вариатор / Отзыв реального владельца.
08:39
Стоит ли покупать Citroen C Crosser (2007-2012)?
19:48
Тест — Обзор Citroen C-Crosser 2.4 CVT
16:13
Кантри тест-драйв Citroen C-Crosser 2010 г.в.
30:38
2010 Citroën C-Crosser. Start Up, Engine, and In Depth Tour.
15:19
Наши тесты — Citroen C-Crosser
25:14
Выбираем б\у Citroen C-Crosser (бюджет 550-600тр)
Нажмите на кнопку для помощи
|
|
| РАЗДЕЛ 1 УСТРОЙСТВО |
| АВТОМОБИЛЯ 10 |
| Общие сведения об автомобиле 10 |
| Паспортные данные 15 |
| Ключи автомобиля 16 |
| Органы управления 17 |
| Панель приборов 17 |
| Комбинация приборов 21 |
| Многофункциональный дисплей 23 |
| Система круиз-контроля 26 |
| Отопление (кондиционирование) |
| и вентиляция салона 27 |
| Двери 28 |
| Замки 28 |
| Стеклоподъемники 29 |
| Ремни безопасности 30 |
| Сиденья 31 |
| Регулировка положения передних сидений 31 |
| Заднее сиденье 32 |
| Использование детских сидений 34 |
| Регулировка положения рулевого колеса 34 |
| Зеркала заднего вида 35 |
| Освещение салона 35 |
| Люк в крыше 36 |
| Противосолнечные козырьки 36 |
| Вещевые ящики салона 37 |
| Капот 38 |
| Управление коробкой передач 39 |
| Багажное отделение 40 |
| Шторка багажного отделения 41 |
| Розетка багажного отделения 41 |
| РАЗДЕЛ 2 РЕКОМЕНДАЦИИ |
| ПО ЭКСПЛУАТАЦИИ 42 |
| Правила техники безопасности |
| и рекомендации 42 |
| Правила техники безопасности 42 |
| Рекомендации по эксплуатации 42 |
| Рекомендации по безопасности движения 42 |
| Обкатка автомобиля 43 |
| Эксплуатация автомобиля |
| в гарантийный период 43 |
| Подготовка автомобиля к выезду 43 |
| Заправка автомобиля топливом 45 |
| Пользование домкратом 46 |
| Буксировка автомобиля 47 |
| Движение в сложных дорожных условиях 48 |
| Рекомендации по экономичному |
| вождению автомобиля 49 |
| РАЗДЕЛ 3 НЕИСПРАВНОСТИ В ПУТИ 50 |
| Двигатель не заводится 50 |
| Общие приемы пуска двигателя 50 |
| Неисправности в системе пуска 51 |
| Проверка системы зажигания 51 |
| Проверка системы питания двигателя 52 |
| Неисправности системы впрыска топлива 52 |
| Пропал холостой ход 53 |
| Перебои в работе двигателя 54 |
| Автомобиль движется рывками 55 |
| Рывок в момент начала движения 55 |
| Рывки при разгоне 55 |
| Рывки при установившемся движении 55 |
| Автомобиль плохо разгоняется 55 |
| Двигатель заглох во время движения 56 |
| Упало давление масла 56 |
| Проверка системы смазки 56 |
| Перегрев двигателя 57 |
| Проверка системы охлаждения 57 |
| Аккумуляторная батарея |
| не подзаряжается 58 |
| Проверка электрооборудования 59 |
| Пуск двигателя от внешних |
| источников тока 59 |
| Неисправности электрооборудования 60 |
| Появились посторонние стуки 60 |
| Стуки в двигателе 60 |
| Стуки в подвеске и трансмиссии 61 |
| Вибрация и удары на рулевом колесе 61 |
| Проблемы с тормозами 62 |
| Прокачка тормозной системы 62 |
| Проверка тормозной системы 62 |
| Прокол колеса 63 |
| Замена колеса 63 |
| РАЗДЕЛ 4 ТЕХНИЧЕСКОЕ |
| ОБСЛУЖИВАНИЕ 65 |
| Общие положения 65 |
| Правила техники безопасности 65 |
| Ежедневное обслуживание 65 |
| Проверка колес 65 |
| Проверка уровня и доливка |
| масла в систему смазки 68 |
| Проверка уровня и доливка |
| охлаждающей жидкости 69 |
| Проверка уровня и доливка |
| тормозной жидкости в бачок гидроприводов |
| тормозной системы и выключения сцепления 69 |
| Проверка уровня и доливка рабочей жидкости |
| в гидроусилитель рулевого управления 70 |
| Проверка уровня и доливка жидкости |
| в бачок омывателя ветрового стекла 70 |
| Проверка внешних осветительных приборов 71 |
| РАЗДЕЛ 5 ДВИГАТЕЛЬ 72 |
| Особенности конструкции 72 |
| Полезные советы 77 |
| Снятие и установка |
| декоративного кожуха двигателя 77 |
| Проверка компрессии в цилиндрах 78 |
| Снятие и установка брызговика |
| и защиты картера двигателя 79 |
| Замена опор подвески силового агрегата 80 |
| Замена правой опоры подвески |
| силового агрегата 80 |
| Замена левой опоры подвески |
| силового агрегата 81 |
| Замена передней опоры подвески |
| силового агрегата 81 |
| Замена задней опоры подвески |
| силового агрегата 82 |
| Установка поршня первого цилиндра |
| в положение ВМТ такта сжатия 82 |
| Проверка и замена ремня привода |
| вспомогательных агрегатов 83 |
| Проверка и замена ремня привода |
| газораспределительного механизма 84 |
| Замена натяжителя ремня привода |
| газораспределительного механизма 87 |
| Снятие, дефектовка и установка |
| маховика (диска гидротрансформатора) 87 |
| Замена деталей уплотнения двигателя 87 |
| Замена прокладки крышки |
| головки блока цилиндров 87 |
| Замена сальников распределительных валов 88 |
| Замена сальников коленчатого вала 89 |
| Замена уплотнения |
| масляного картера двигателя 89 |
| Замена прокладки головки блока цилиндров 90 |
| Замена прокладки выпускного коллектора 92 |
| Замена прокладок впускного коллектора 92 |
| Головка блока цилиндров 95 |
| Замена распределительных валов 95 |
| Проверка, промывка и замена |
| гидрокомпенсаторов зазоров |
| в механизме привода выпускных клапанов 96 |
| Проверка и регулировка зазоров |
| в приводе впускных клапанов 98 |
| Проверка и замена |
| электромагнитного клапана системы MIVEC 99 |
| Снятие и установка силового агрегата 99 |
| Ремонт двигателя 102 |
| Разборка двигателя 102 |
| Дефектовка головки блока цилиндров 104 |
| Дефектовка деталей |
| газораспределительного механизма 105 |
| Притирка клапанов 105 |
| Дефектовка блока цилиндров |
| и деталей поршневой группы 106 |
| Сборка двигателя 108 |
| Особенности конструкции |
