Спектрофотометр ПЭ-5400ВИ

• Спектрофотометр ПЭ-5400ВИ предназначен для измерения коэффициента пропускания и оптической плотности жидкостей с целью определения растворенных в них компонентов.
• Спектрофотометр ПЭ-5400ВИ с держателем 6-ти кювет внутренней шириной 10 мм (европейский стандарт) длиной оптического пути от 5 до 50 мм.

Особенности:

• Производитель: ООО «Экохим», Санкт-Петербург, поверитель: ФБУ «Тест — С.-Петербург»
• Срок гарантии — 36 месяцев.
• Сохранение в памяти прибора до 200 групп данных и до 200 градуировочных кривых (без подключения к компьютеру).
• Встроенный в прибор режим количественного анализа производит расчет концентрации на основе сохраненных в памяти градуировочных кривых (без подключения к компьютеру).
• Возможность сканирования спектра с использованием программы сканирования по длине волны SC5400 для компьютера (программа поставляется отдельно)
•  Удобная и быстрая установка длины волны с клавиатуры прибора или компьютера.
• Автоматическая установка темнового тока при смене длины волны.
• Большое кюветное отделение позволяет устанавливать:
  а) Держатель для 4 кювет КФК длиной от 5 до 100 мм (стандартная комплектация)
  б) Держатель для 6 узких кювет шириной 12 мм длиной оптического пути от 5 до 50 мм.
•  Программное обеспечение для ПК в комплекте с возможностью автоматического обновления через интернет:
  а) Количественный анализ (создание градуировок, автоматический расчёт квадрата коэффициента корреляции градуировочного уравнения, максимального значения среднеквадратического отклонения вычисляемой величины в процентах и максимальной ошибки вычисляемой величины в процентах по всем стандартным образцам, сохранение градуировок, выполнение измерений на основе сохраненных градуировок, автоматическая установка длины волны на приборе при выборе сохраненной градуировки, в процессе выполнения измерений для каждого образца автоматически рассчитывается его концентрация, а также среднее значение концентрации и сходимость в процентах для параллельных измерений, сохранение полученных данных, печать протокола в стандарте GLP);
  б) Кинетический анализ (изменение оптической плотности в течение заданного периода времени);
  в) Ввод данных в Excel
• В комплект поставки входит набор из четырех контрольных светофильтров, позволяющий оперативно контролировать правильность выполнения измерений и тестировать прибор перед поверкой.
• Значение оптической плотности не зависит от положения кюветы в кюветодержателе
• Возможность использования кювет с небольшой клиновидностью
• Повышенная стабильность результатов измерений по сравнению с распространенными аналогами.
• Возможность измерения с высокой точностью оптической плотности жидкостей в виалах и пробирках (с дополнительным держателем ХПК).Вы всегда можете быстро получить техническую и информационную поддержку, а также обратиться за разработкой программного обеспечения под Ваши персональные задачи.

Где можно использовать спектрофотометр ПЭ-5400ВИ:

• Контроль качества воды (питьевой, природной, сточной) на показатели: алюминий, аммоний, аммиак, бор, ванадий, висмут, железо, кадмий, карбамид, кобальт, кремний, марганец, медь, метанол, молибден, мутность, мышьяк, никель, нитраты, нитриты, олово, ПАВ, роданиды, ртуть, свинец, селена, серебро, сульфаты, фенолы, формальдегид, фосфаты, фосфор, фториды, ХПК(ГОСТ 31859-2012), хром (VI), цветность, цианиды, цинк и др.
• Контроль содержания химических веществ в почве на показатели: азот общий, алюминий, аммоний, бериллий, бор, гумус, железо, кобальт, магний, марганец, медь, молибден, мышьяк, нитраты, органическое вещество, селен, сульфаты, фенолы летучие, формальдегид, фосфор, цинк, сера и др..
• Контроль содержания химических веществ в атмосферном воздухе и выбросах в атмосферу на показатели: аммиак, марганец, никеля, формальдегида, фтористый водород, хлор, хром и др..
• Контроль воздуха рабочей зоны на соответствие стандартам безопасности труда
• Содержание в пищевых продуктах: железа, лактозы, лимонной кислоты, меди, мышьяка, нитратов, нитритов, нитратов, олова, сахара, сорбиновой кислоты, фосфора, никеля, белка в молоке и др.
• Содержание в алкогольной продукции: альдегиды, железо, медь, метиловый спирт, сахар, сивушное масло, спирты высшие, цвет, эфиры сложные и др.
• Содержание в кормах, комбикормах: железо, каротин, кобальт, марганец, медь, свинец, углеводы, фосфор, цинк
• Определение концентрации свинца и железа в бензинах (ГОСТ 28828-90,ГОСТ Р 52530-2006)
• Биохимические анализы, например, такие как определение содержания в крови: трансиминаза, гемоглобин, К+, Na+, тимоловые, билирубин др. определение карбоксигемоглобина в крови и мышцах

Спектрофотометр ПЭ-5400ВИ отличается от аналогов (UNICO 1200, 2100, КФК-3.01, КФК-3КМ, ПЭ-5400В, LEKI SS1207, LEKI SS2107) улучшенными метрологическими характеристиками и эксплуатационными качествами.
С 01.09.2010 г. выпуск и продажа устаревших моделей ПЭ-5300В и ПЭ-5400В прекращены.

Описание ПЭ-5400ВИ — спектрофотометр, диапазон 315-1000 нм | Экросхим (Россия)

Найти похожие

Отзывы ПЭ-5400ВИ — спектрофотометр, диапазон 315-1000 нм | Экросхим (Россия)

Инструкция к спектрометру ПЭ-5400ВИ (Spektrofotometr_PE-5400VI_Pasport_i_RE.pdf, 2,721 Kb) [Скачать]

Декларация о соответствии (Спектрофотометр_ДС.jpg, 180 Kb) [Скачать]

Регистрационное удостоверение (Спектрофотометр_РУ.jpg, 302 Kb) [Скачать]

Сертификат (Спектрофотометр_серт.jpg, 112 Kb) [Скачать]

Описание

Спектрофотометр ПЭ-5400ВИ предназначен для измерения коэффициента пропускания и оптической плотности жидкостей с целью определения растворенных в них компонентов.

Где можно использовать спектрофотометр ПЭ-5400ВИ:

– Контроль качества воды (питьевой, природной, сточной) на показатели: алюминий, аммоний, аммиак, бор, ванадий, висмут, железо, кадмий, карбамид, кобальт, кремний, марганец, медь, метанол, молибден, мутность, мышьяк, никель, нитраты, нитриты, олово, ПАВ, роданиды, ртуть, свинец, селена, серебро, сульфаты, фенолы, формальдегид, фосфаты, фосфор, фториды, ХПК(ГОСТ 31859-2012), хром (VI), цветность, цианиды, цинк и др.

– Контроль содержания химических веществ в почве на показатели: азот общий, алюминий, аммоний, бериллий, бор, гумус, железо, кобальт, магний, марганец, медь, молибден, мышьяк, нитраты, органическое вещество, селен, сульфаты, фенолы летучие, формальдегид, фосфор, цинк, сера и др..

– Контроль содержания химических веществ в атмосферном воздухе и выбросах в атмосферу на показатели: аммиак, марганец, никеля, формальдегида, фтористый водород, хлор, хром и др..

– Контроль воздуха рабочей зоны на соответствие стандартам безопасности труда

– Содержание в пищевых продуктах: железа, лактозы, лимонной кислоты, меди, мышьяка, нитратов, нитритов, нитратов, олова, сахара, сорбиновой кислоты, фосфора, никеля, белка в молоке и др.

– Содержание в алкогольной продукции: альдегиды, железо, медь, метиловый спирт, сахар, сивушное масло, спирты высшие, цвет, эфиры сложные и др.

– Содержание в кормах, комбикормах: железо, каротин, кобальт, марганец, медь, свинец, углеводы, фосфор, цинк

– Определение концентрации свинца и железа в бензинах (ГОСТ 28828-90,ГОСТ Р 52530-2006)

– Биохимические анализы, например, такие как определение содержания в крови: трансиминаза, гемоглобин, К+, Na+, тимоловые, билирубин др. определение карбоксигемоглобина в крови и мышцах

Основные особенности спектрофотометра ПЭ-5400ВИ:

–  Срок гарантии – 36 месяцев.
– Сохранение в памяти прибора до 200 групп данных и до 200 градуировочных кривых (без подключения к компьютеру).
– Встроенный в прибор режим количественного анализа производит расчет концентрации на основе сохраненных в памяти градуировочных кривых (без подключения к компьютеру).
– Возможность сканирования спектра с использованием программы сканирования по длине волны SC5400 для компьютера (программа поставляется отдельно)
– Удобная и быстрая установка длины волны с клавиатуры прибора или компьютера.
– Автоматическая установка темнового тока при смене длины волны.
– Большое кюветное отделение позволяет устанавливать:
а) Держатель для 4 кювет КФК длиной от 5 до 100 мм (стандартная комплектация)
б) Держатель для 6 узких кювет шириной 12 мм длиной оптического пути от 5 до 50 мм.
– Программное обеспечение для ПК в комплекте с возможностью автоматического обновления через интернет:
а) Количественный анализ (создание градуировок, автоматический расчёт квадрата коэффициента корреляции градуировочного уравнения, максимального значения среднеквадратического отклонения вычисляемой величины в процентах и максимальной ошибки вычисляемой величины в процентах по всем стандартным образцам, сохранение градуировок, выполнение измерений на основе сохраненных градуировок, автоматическая установка длины волны на приборе при выборе сохраненной градуировки, в процессе выполнения измерений для каждого образца автоматически рассчитывается его концентрация, а также среднее значение концентрации и сходимость в процентах для параллельных измерений, сохранение полученных данных, печать протокола в стандарте GLP);
б) Кинетический анализ (изменение оптической плотности в течение заданного периода времени);
в) Ввод данных в Excel
– В комплект поставки входит набор из четырех контрольных светофильтров, позволяющий оперативно контролировать правильность выполнения измерений и тестировать прибор перед поверкой.
– Значение оптической плотности не зависит от положения кюветы в кюветодержателе
– Возможность использования кювет с небольшой клиновидностью
– Повышенная стабильность результатов измерений по сравнению с распространенными аналогами.
– Возможность измерения с высокой точностью оптической плотности жидкостей в виалах и пробирках (с дополнительным держателем ХПК).
– Вы всегда можете быстро получить техническую и информационную поддержку, а также обратиться за разработкой программного обеспечения под Ваши персональные задачи.

Технические характеристики ПЭ-5400ВИ:

– Спектральный диапазон: 315-1000 нм.
– Спектральная ширина щели: 4 нм.
– Погрешность установки длины волны: не более ±1 нм.
– Воспроизводимость установки длины волны: ± 0,5 нм.
– Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания:±0,5 %Т.
– Диапазон измерений:
а) оптическая плотность: от 3,000 до 0,000;
б) коэффициент направленного пропускания: от 0,0 до 100,0%.
– Источник света: галогенная лампа.
– Цифровой выход для подключения к ПК: USB B.
– Габаритные размеры (ДхШхВ), мм: 465х395х235.
– Масса: 11,5 кг.
– Потребляемая мощность: 35 Вт.
– Напряжение питания: 85-250 Вольт переменного тока.

Комплект поставки спектрофотометра ПЭ-5400ВИ:

– Прибор с держателем для 4 кювет шириной 24 мм (стандарт КФК) длиной от 5 до 100 мм;
– Компакт-диск с программным обеспечением,
– Контрольные светофильтры (4 шт. в футляре),
– Кювета стеклянная КФК 10х24 мм (4 шт. в футляре),
– Адаптер-заглушка (4 шт.),
– Чехол для защиты от пыли,
– Кабель USB A – USB B для подключения к ПК,
– Запасная галогенная лампа,
– Паспорт и руководство по эксплуатации с методикой поверки и оттиском клейма поверителя, руководством пользователя программного обеспечения.

Транспортные данные/габариты/вес:
1 коробка, 600 х 500 х 350 мм., 15,8 кг.

• Описание
• Назначение
• Особенности
• Комплектация
• Видео
• Технические характеристики
• Поддержка
• Отзывы (0)

ПЭ-5400ВИ спектрофотометр с поверкой

Прибор ПЭ-5400ВИ от распространённых аналогов (КФК-3, КФК-3.01, UNICO 1200 (1201), UNICO 2100, ПЭ-5400В, LEKI SS1207, LEKI SS2107), отличается расширенным спектральным диапазоном, улучшенными метрологическими характеристиками и эксплуатационными качествами.

Спектрофотометр ПЭ-5400ВИ с первичной поверкой применяется для:

• экологического контроля (вода, воздух, почва);
• контроля качества питьевой воды;
• технологического контроля сырья и готовой продукции различных отраслей промышленности (пищевая, химическая, фармацевтическая, металлургия, нефтехимия);
• других рутинных аналитических задач.

Спектрофотометр ПЭ-5400ВИ имеет целый ряд отличительных особенностей:

• Гарантийный срок эксплуатации 36 месяцев;
• Оригинальный дизайн (наши более точные и надежные приборы внешне отличаются от приборов других поставщиков, незаконно использующих популярность торговой марки ПЭ группы компаний Экрос);
• Абсолютная погрешность измерения спектральных коэффициентов направленного пропускания: ±0,5 %Т;
• Значение оптической плотности не зависит от положения кюветы в кюветодержателе;
• Расширенные границы спектрального диапазона: 315±1000 нм (шире, чем у КФК-3.01 — 315±990 нм);
• Увеличенное кюветное отделение позволяет устанавливать до 4 кювет шириной 24 мм (стандарт КФК) длиной до 100мм;
• Программная установка длины волны;
• Автоматическая установка темнового тока при смене длины волны;
• Повышенная стабильность результатов измерений по сравнению с распространенными аналогами;
• Наличие в комплекте универсальных адаптеров-заглушек (кювета с пропусканием 0 для проверки темнового тока, установки кювет 10*10 мм и установки контрольных светофильтров);
• Возможность измерения с высокой точностью оптической плотности жидкостей в виалах и пробирках (с дополнительным держателем ХПК);
• Режим количественного анализа с построением градуировок по стандартным образцам или вводимым коэффициентам;
• Сохранение в памяти прибора до 200 групп данных и до 200 градуировочных кривых;
• В комплекте с прибором поставляется программное обеспечение для персонального компьютера, включающее 3 программы:

► количественный анализ: позволяет создавать и сохранять градуировки (линейная и квадратичная зависимости), на основе созданных градуировок выполнять анализ с автоматическим расчётом концентраций и статистических параметров и сохранять полученные данные, распечатывать протоколы выполнения измерений в стандарте GLP;
► кинетика: для проведения кинетического анализа с задаваемым периодом измерения, расчёта концентрации по вводимым коэффициентам, распечатки протоколов измерений;
► ввод данных в Excel: для автоматического ввода текущего значения оптической плотности или пропускания в выделенную ячейку листа Excel со сдвигом, что позволяет пользователю самостоятельно программировать необходимые алгоритмы вычислений и формы представления результатов измерений.

• Дополнительно поставляется программа сканирования по длине волны SC5400, расширяющая возможности спектрофотометра до уровня сканирующих приборов.

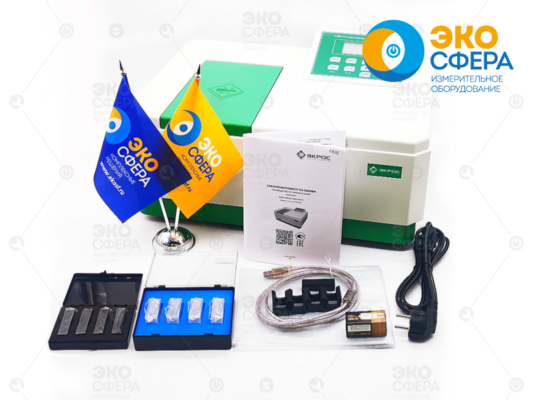

Базовая комплектация спектрофотометра ПЭ-5400ВИ:

Картинка с сайта: ekosf.ru

• прибор;
• программное обеспечение для количественного и кинетического анализа (ссылка для скачивания представлена в паспорте);
• контрольные светофильтры (4 шт.);
• кювета стеклянная 10х24 мм (4шт.);
• адаптер-заглушка (4 шт);
• чехол от пыли;
• кабель для подключения к ПК;
• запасная галогенная лампа;
• паспорт и руководство по эксплуатации с методикой поверки и оттиском клейма поверителя;
• руководство пользователя программного обеспечения.

Дополнительные аксессуары к спектрофотометру ПЭ-5400 (в базовый комплект поставки не входят, поставляются по дополнительному заказу)::

• Кюветы стеклянные с длиной оптического пути 5…100 мм, шириной 12,5 и 24 мм
• Комплект для определения ХПК;
• Кюветодержатель для 6 еврокювет длиной до 100 мм;
• Кюветодержатель для 9 еврокювет длиной до 50 мм;
• Программное обеспечение для сканирования спектра.

Видеобзор работы со спектрофотометром ПЭ-5400ВИ с поверкой:

Технические характеристики спектрофотометра ПЭ-5400ВИ:
Спектральный диапазон:	315-1000 нм
Спектральная ширина щели:	4 нм.
Погрешность установки длины волны:	не более ±1 нм.
Воспроизводимость установки длины волны:	± 0,5 нм.
Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания:	±0,5 %Т.
Диапазон измерений:
а) оптическая плотность:	от 3,000 до 0,000;
б) коэффициент направленного пропускания:	от 0,0 до 100,0%.
Фотометрический режим:	Т, А, С.
Режимы работы	основной/количественный
Рабочая длина кювет:	5-100 мм.
Источник света:	галогенная лампа.
Цифровой выход для подключения к ПК:	USB B.
Габаритные размеры (ДхШхВ) мм:	465х395х235.
Масса ПЭ-5400 ВИ: не более	11,5 кг
Потребляемая мощность:	35 Вт.
Напряжение питания:	85-250 Вольт переменного тока
