Инструкция по монтажу электрокарнизов

Порядок действий при установке карниза на стену с помощью уголков:

1. Разметка. Необходимо отметить точки, где будут установлены крепления. Стоит учесть следующие нюансы: крайние крепления ставятся в 12-15 см от конца карниза, промежутки между кронштейнами должно быть не более 70-80 см.
2. Просверлить в отмеченных местах отверстия.
3. Соединить уголки с потолочными кронштейнами.

1. Закрепить каждый настенный кронштейн через четыре отверстия надлежащим образом к стене, учитывая материал стен и вес штор.
2. Вставить пластиковый фиксатор-крючок для штор в концевые элементы карниза (если штора одна, то только со стороны мотора).
3. Завести профиль карниза в посадочные места кронштейна и зафиксировать его поворотной пластиной, затянув винт.

1. Пристегнуть мотор к карнизу с помощью фиксирующего слайдера.

Картинка с сайта: smarttone.ru

1. Подключить и настроить оборудование по инструкциям. При первом включении и первом движении кареток произойдет автоматическое определение крайних положений и они будут записаны в память мотора. Эти положения в дальнейшем можно поменять с помощью пульта. Эта функция присутствует в большинстве приводов электрокарнизов.

Порядок действий при установке карниза на потолок:

1. Разметка. Нужно отметить точки, где будут установлены крепления. Стоит учесть следующие нюансы: крайние крепления ставятся в 12 см от конца карниза, промежутки между кронштейнами должно быть не более 70-80 см, при установке в проём или нишу должны быть отступы (минимум: 10мм по бокам и по 35мм с других двух сторон.)
2. Просверлить в отмеченных местах отверстия.
3. Закрепить каждый потолочный кронштейн несколькими шурупами, учитывая материал потолка и планируемый вес штор.

1. Установить пластиковые крайние крючки для штор в концевики карниза, или один крючок со стороны мотора если штора односторонняя.
2. Завести профиль карниза в посадочные места кронштейна и зафиксировать его поворотной пластину, затянув винт.

Помимо вышеописанной последовательности действий по установке электрокарниза на потолок, можно использовать другой, если он покажется более простым. В этом случае потолочные кронштейны сначала закрепляются на карнизе, после чего карниз прижимается к потолку и в отверстия кронштейнов вкручиваются шурупы. Далее мотор пристегивается к карнизу с помощью фиксирующего слайдера и подключается по инструкции.

Рекомендации по эксплуатации:

1. Недопустимо попадание воды на изделие и вредоносные действия по отношению к комплектующим.
2. Не рекомендуется самостоятельный ремонт.
3. В помещении с изделием должна быть плюсовая температура и влажность не более 70%.

Правильная сборка и настройка электрокарниза — залог его беспроблемной эксплуатации. Устройство сохранит функционал, обеспечит плавное и тихое перемещение штор.

Разобраться в тонкостях монтажа вам поможет наша инструкция по сборке электрокарнизов. Она раскроет специфику работы с продукцией ONVIZ, исключит неточности, ошибки и порчу компонентов. Вы узнаете, как настроить электрокарниз и адаптировать его работу под имеющиеся нужды. Сведения будут особенно полезны читателям, у которых нет опыта установки таких систем.

Сборка карниза и установка направления вращения двигателя

Картинка с сайта: onviz.ru

Покупатель получает карниз вместе с подробной инструкцией по сборке. Для каждой категории устройств предусмотрен свой алгоритм. Мы рассмотрим порядок монтажа раздвижных моделей, поскольку они наиболее популярны.

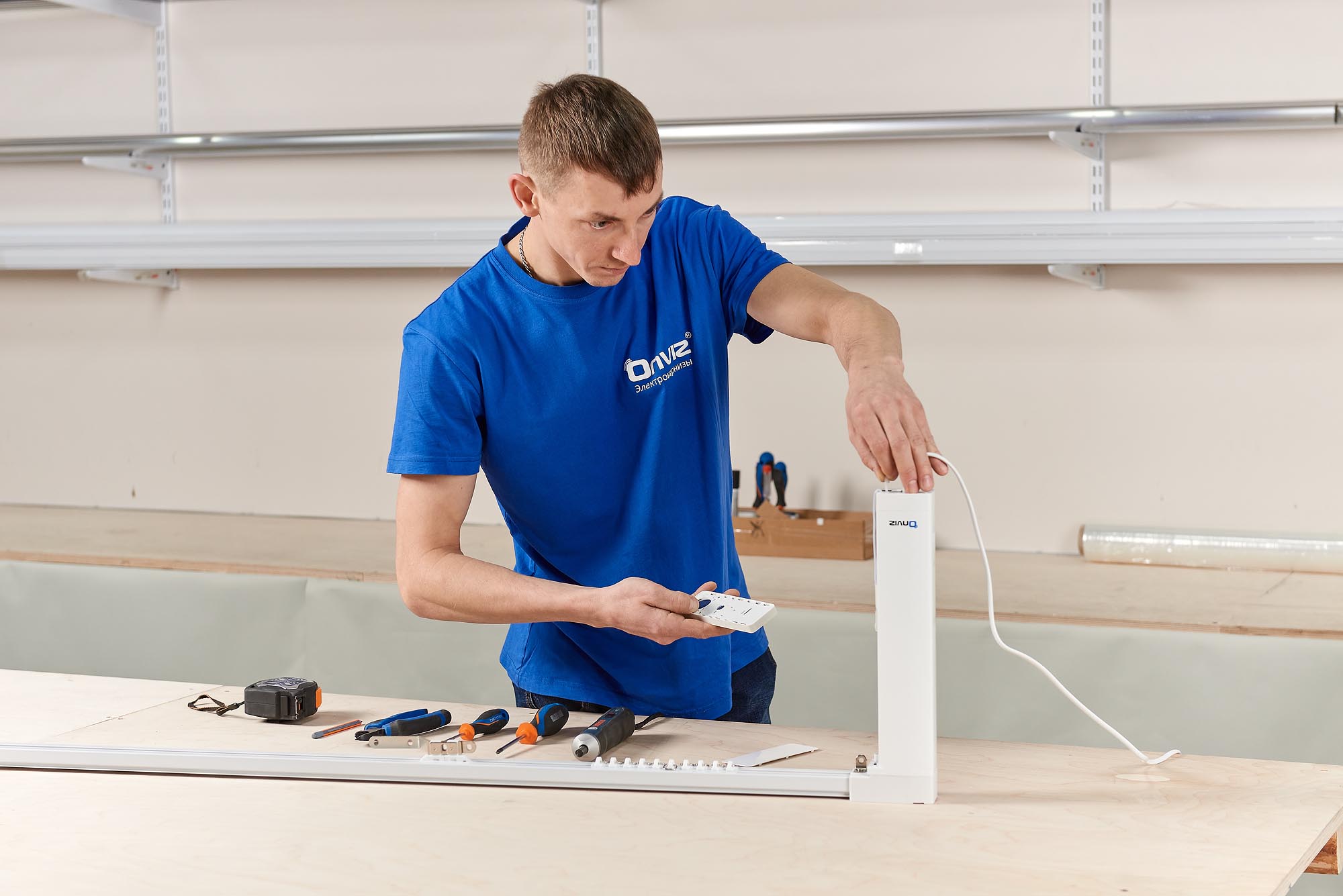

Для сборки и подключения конструкции:

• извлеките компоненты изделия из упаковки, осмотрите на предмет повреждений;
• проверьте комплектность набора в соответствии с перечнем в инструкции;
• измерьте участок стены, на котором будет располагаться карниз;
• отпилите нужное количество профиля — при необходимости скрепите два элемента соединителем;
• наденьте защелку на конец ремня и пропустите его вдоль боковой стенки профиля;
• когда ремень выйдет с другой стороны, проденьте его через каретку и проложите в противоположном направлении вдоль второй стенки профиля;
• наденьте каретку на направляющую;
• на противоположном торце профиля установите защелку, зафиксировав один конец ремня, а второй выпустите на 12 см и обрежьте;
• зафиксируйте выпуск ремня;
• снимите ранее закрепленную каретку и установите защелку рядом с торцом профиля;
• освободите конец ремня и наденьте вторую защелку рядом с первой;
• установите глайдер, используя две имеющиеся защелки в качестве фиксатора;
• вставьте глайдер в профиль, протяните ремень и наденьте каретку;
• на втором конце электрокарниза выполните аналогичные операции (проденьте ремень через каретку и установите защелку; используя второй глайдер, соедините две оставшиеся защелки, которые находятся по краям ремня);
• продвиньте глайдер вглубь направляющей, а в освободившееся пространство установите бегунки (их количество рассчитывается по формуле 1 элемент на каждые 10 см длины профиля), на торце установите стопор, исключающий выпадение бегунков;

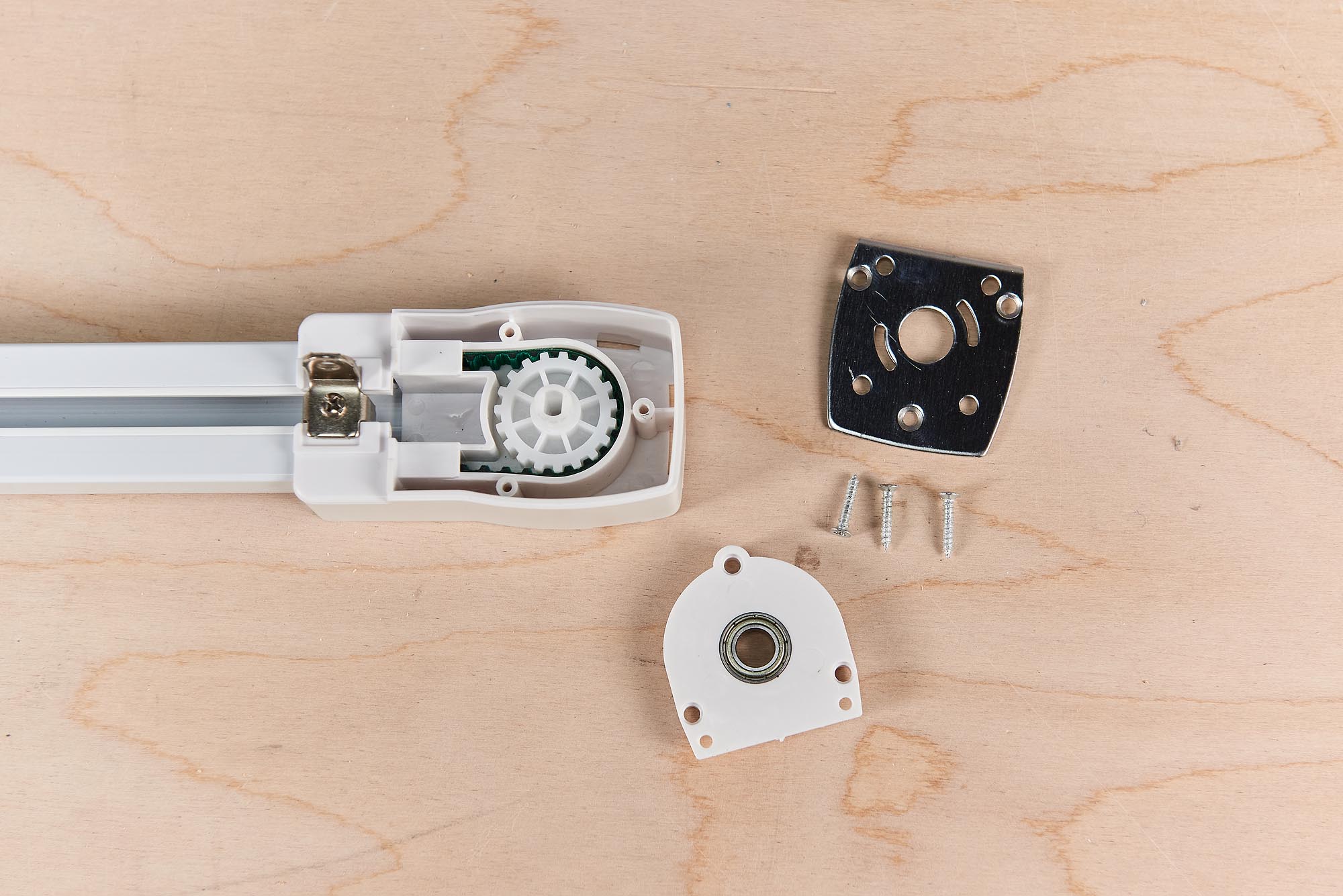

• подсоедините двигатель к каретке, после чего зафиксируйте защелкой (вал привода должен полностью войти в отверстие);
• подключите питание к двигателю.

Картинка с сайта: onviz.ru

Картинка с сайта: onviz.ru

Картинка с сайта: onviz.ru

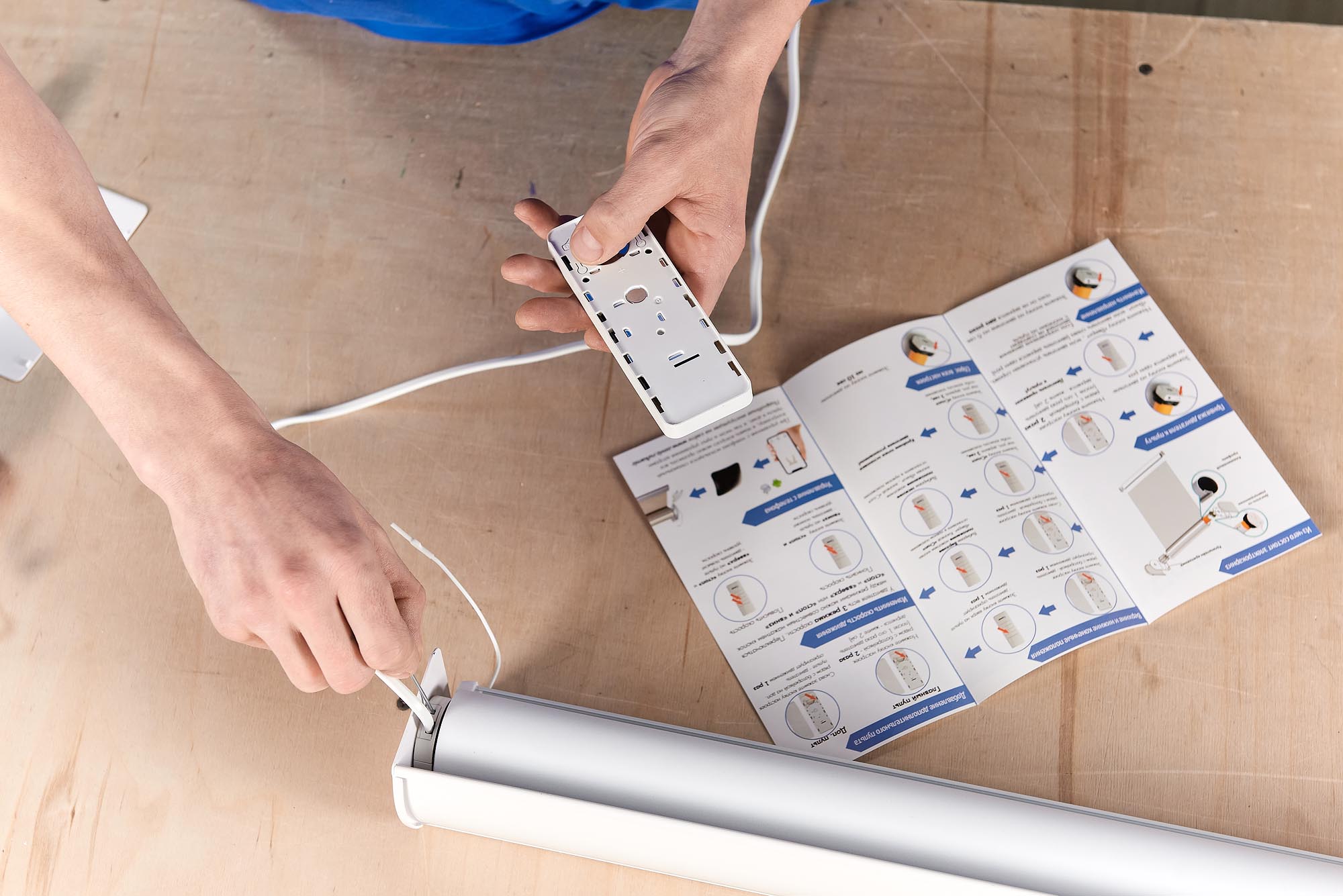

Остается настроить направление вращения мотора, согласовав с пультом управления. Для этого необходимо перевести привод в режим калибровки, нажав клавишу на его торце. Если все выполнено верно, замигает световой индикатор. Далее останется снять тыльную крышку с пульта и дважды нажать клавишу согласования рядом с батарейкой.

Завершающий этап — проверка функционала. Посредством пульта оцените работоспособность электрокарниза во всех доступных режимах. Если сборка и синхронизация выполнены без нарушений инструкции, система работает штатно.

Собранный и проверенный карниз установите на место монтажа. Для этого используйте дюбели и саморезы.

При выполнении работ стоит избегать следующих действий:

• неравномерное распределение ремня в рамках направляющей;
• использование поврежденных элементов;
• подключение питающего привод кабеля с большим натяжением;
• установка избыточного или недостаточного количества бегунков.

Запрещается прикладывать значительные усилия при фиксации соединительных элементов, так как это вызывает деформацию профиля.

Настройка скорости

При тестовом запуске электрокарниза глайдеры движутся медленно. Это обусловлено автоматической калибровкой мотора. Он записывает крайние позиции элементов для оптимизации работы. В дальнейшем двигатель действует на штатных скоростях, предусмотренных заводом-изготовителем. Данный параметр не требует настройки и корректировки.

Настройка управления

Чтобы настроить управление оборудованием, нужно определиться со способом контроля. Их четыре.

1. Выключатель. Это устройство звонкового типа с двумя клавишами. Модуль подключается через сухие контакты, позволяет управлять системой без приложения, пульта и дополнительной настройки.
2. Пульт. Мобильное или стационарное устройство с функциональными клавишами. Пульт работает при помощи радиосигнала. В него заложен весь доступный функционал, что также исключает настройку.
3. Приложение на смартфоне. В данном случае можно запрограммировать дополнительные режимы работы и настроить синхронизацию с системой умного дома.
4. Умный дом. Работа с датчиками и голосовыми помощниками. Вариант требует тщательной настройки через приложение Яндекс, позволяет создавать различные сценарии и голосовые команды. Узнать, как подключить карниз к Алисе поможет наша инструкция (ссылка на статью из ТЗ 15).

Органы управления автоматической системой могут дублировать друг друга. Это сохраняет функционал карниза при отсутствии интернета или поломке пульта.

Воспользовавшись предложением нашей компании, вы получаете бесшумное и долговечное оборудование отечественного производства. На карнизы распространяется 5-летняя гарантия. Изделия «Онвиз» имеют обширные возможности интеграции и эстетично выглядят.
