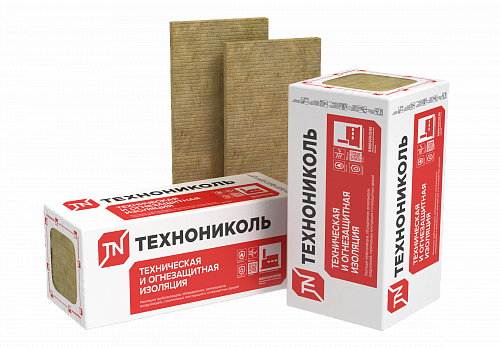

Плита ТЕХНО ОЗМ (Плита огнезащитная для изоляции конструкции из металла)
Плиты ТЕХНО ОЗМ — это негорючие, гидрофобизированные плиты из минеральной ваты на основе горных пород базальтовой группы на низкофенольном связующем.
Плиты могут выпускаться с покрытием алюминиевой фольгой или стеклохолстом.
Помимо своего основного преимущества – огнезащиты металлических конструкций, материал обладает устойчивостью к воздействию влаги, грибкам, прост в монтаже.
Плита ТЕХНО ОЗМ – это негорючие, гидрофобизированные, тепло, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы. Могут выпускаться с покрытием алюминиевой армированной фольгой (индекс ФА) или стеклохолстом (индекс СХ).
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
- повышенный предел огнестойкости;
- влагостойкость;
- не требует применения дополнительных защитных покрытий.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
- Инструкция по монтажу систем огнезащиты из негорючей изоляции ТЕХНОНИКОЛЬ.
- Технологический регламент №ОЗМ 30-80/2021.
УСЛОВИЯ ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):
Плиты должны храниться упакованными и уложенными штабелями на поддоны или в контейнеры (клетки), расположенными на сухой ровной поверхности, раздельно по маркам и размерам. В течение всего срока хранения материал должен быть защищен от воздействия атмосферных осадков. Высота штабеля не должна превышать 2,55 метра.
УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ТОВАРА (МАТЕРИАЛА):
Транспортировка плит осуществляется в соответствии с требованиями ГОСТ 25880-83. Плиты транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
СВЕДЕНИЯ ОБ УПАКОВКЕ:
Упаковку плит производят в соответствии с требованиями ГОСТ 25880-83. Для упаковки применяют полиэтиленовую термоусадочную пленку. Способ обертывания и фиксации упаковочного материала должны обеспечивать надежную и прочную упаковку материала, его сохранность при погрузочно-разгрузочных работах, транспортировке и хранении.
ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ ТОВАРА (МАТЕРИАЛА):
6 месяцев со дня изготовления.
КОДЫ ПО КЛАССИФИКАТОРАМ:
ТН ВЭД ЕАЭС: 6806 10 000 8
ОКПД2 (ОК 034-2014): 23.99.19.110
Технические характеристики:
| Наименование показателя | Плита ТЕХНО ОЗМ | Метод испытания | |
| Горючесть* | НГ | ГОСТ 30244-94 | |
| Теплопроводность, Вт/(м·°С), не более | λ10 | 0.037 | ГОСТ 7076-99 |
| λ25 | 0.039 | ГОСТ 7076-99 | |
| λ40 | 0.047 | ГОСТ 7076-99 | |
| Прочность на сжатие при 10% деформации, кПа, не менее | 25 | ГОСТ 17177-94 | |
| Водопоглощение по объему, %, не более | 1,5 | ГОСТ 17177-94 | |
| Водопоглощение при кратковременном и частичном погружении, кг/м2, не более | 1 | ГОСТ EN 1609-2011 | |
| Содержание органических веществ, %, не более | 3 | ГОСТ 17177-94 | |
| Влажность по массе, %, не более | 0.5 | ГОСТ 17177-94 | |
| Плотность, кг/м3 | 160 (±15) | ГОСТ 17177-94 |
* изделия, кашированные фольгой алюминиевой армированной (ФА) относятся к группе горючести Г1.
Геометрические параметры:
| Наименование показателя | Значение | Метод испытаний |
| Длина, мм | 1200 | ГОСТ EN 822-2011 |
| Ширина, мм | 600 | ГОСТ EN 822-2011 |
| Толщина*, мм | 30, 40, 50, 60, 70, 80, 90, 200 | ГОСТ EN 823-2011 |
* уточняйте возможность производства партии материала необходимых размеров.
По согласованию с заказчиком могут выпускаться плиты других размеров.
Логистические параметры:
| Длина | Ширина | Толщина | Плит | Количество в рулоне, | |
| мм | мм | мм | шт | м2 | м3 |
| 1200 | 600 | 30 | 6 | 4,320 | 0,130 |
| 1200 | 600 | 40 | 5 | 3,600 | 0,144 |
| 1200 | 600 | 50 | 4 | 2,880 | 0,144 |
| 1200 | 600 | 60 | 4 | 2,880 | 0,173 |
| 1200 | 600 | 70 | 3 | 2,160 | 0,151 |
| 1200 | 600 | 80 | 3 | 2,160 | 0,1728 |
| 1200 | 600 | 90 | 2 | 1,440 | 0,1296 |
| 1200 | 600 | 200 | 1 | 0,720 | 0,144 |
Плиты ТЕХНО ОЗМ предназначены для применения в качестве теплоизоляции и огнезащиты металлических конструкций и профлистов. Сертифицированы в качестве огнезащитной композиции для обеспечения огнестойкости металлических конструкций до 240 минут и профлистов до 45 минут.
Похожие товары
Краткая информация: Технониколь – это российский производитель кровельных, гидроизоляционных и теплоизоляционных материалов. Технониколь является одним из самых первых российских производителей, который стал уделять пристальное внимание обучению строителей инновационным технологиям и особенностям применения новых материалов. В собственных учебных центрах, проводится обучение и повышение квалификации для работы и монтажа изоляционных материалов и систем.
Год основания: 1992.
Инструкция по монтажу технической изоляции ТЕХНОНИКОЛЬ в конструкциях оборудования и трубопроводов
Размер файла: 729,8 kB.
Расширение: pdf
Дата загрузки файла: 27/01/2020
Инструкция по монтажу систем огнезащиты из негорючей изоляции ТЕХНОНИКОЛЬ
Размер файла: 882,2 kB.
Расширение: pdf
Дата загрузки файла: 27/01/2020
Продукция
.
Содержание
Проблема: необходимость надежной теплоизоляции в условиях повышенных температур
Современное строительство сталкивается с множеством вызовов, одним из которых является обеспечение пожарной безопасности и энергоэффективности зданий. Особенно остро эта проблема стоит при утеплении объектов, где существует риск возгорания или воздействия высоких температур. Традиционные утеплители, такие как пенопласт или минеральная вата, не всегда справляются с этими задачами. Они могут плавиться, выделять токсичные вещества или терять свои свойства при нагревании.
В таких условиях возникает необходимость в специализированных материалах, которые сочетают в себе теплоизоляционные свойства и устойчивость к огню. Именно для решения этих задач была разработана негорючая изоляция Технониколь Стандарт. Этот материал позволяет не только эффективно утеплить здание, но и обеспечить его безопасность в случае пожара.
В этой статье мы подробно разберем, для чего предназначена негорючая изоляция Технониколь Стандарт, как правильно ее использовать и какие преимущества она дает по сравнению с традиционными утеплителями. Вы узнаете, как выбрать подходящий материал, правильно его установить и избежать распространенных ошибок.
Решение: негорючая изоляция Технониколь Стандарт
Негорючая изоляция Технониколь Стандарт – это инновационный материал, разработанный специально для объектов, где требуется повышенная пожарная безопасность. Основой этого утеплителя является каменная вата, которая обладает уникальными свойствами. Она не горит, не выделяет токсичных веществ при нагревании и сохраняет свои теплоизоляционные характеристики даже при высоких температурах.
Основные преимущества негорючей изоляции Технониколь Стандарт:
- Высокая огнестойкость – материал выдерживает температуру до 1000°C
- Отличные теплоизоляционные свойства – коэффициент теплопроводности всего 0,036 Вт/(м·К)
- Долговечность – срок службы более 50 лет
- Экологичность – не содержит вредных веществ
- Универсальность – подходит для утепления стен, кровли, перекрытий
Этот материал идеально подходит для утепления жилых домов, промышленных объектов, складов и других сооружений, где важна пожарная безопасность. Он позволяет значительно снизить теплопотери здания, что приводит к экономии на отоплении и кондиционировании.
Пошаговая инструкция по монтажу негорючей изоляции
Правильный монтаж негорючей изоляции Технониколь Стандарт – залог ее эффективной работы. Рассмотрим основные этапы установки:
- Подготовка поверхности: очистите основание от пыли и грязи, устраните неровности.
- Установка каркаса: создайте обрешетку из металлических профилей или деревянных брусков.
- Укладка утеплителя: плотно разместите плиты между элементами каркаса, избегая зазоров.
- Фиксация: закрепите плиты специальными дюбелями с широкой шляпкой.
- Установка пароизоляции: закрепите пароизоляционную пленку поверх утеплителя.
- Монтаж финишного покрытия: установите отделочный материал (гипсокартон, сайдинг и т.д.).
Важно помнить, что при работе с негорючей изоляцией необходимо использовать средства индивидуальной защиты: перчатки, респиратор и защитные очки. Это поможет избежать раздражения кожи и дыхательных путей.
Сравнение негорючей изоляции с другими утеплителями
Чтобы лучше понять преимущества негорючей изоляции Технониколь Стандарт, сравним ее с другими популярными утеплителями:
| Характеристика | Технониколь Стандарт | Пенопласт | Минеральная вата |
|---|---|---|---|
| Огнестойкость | Высокая (НГ) | Низкая (Г4) | Средняя (Г1) |
| Теплопроводность, Вт/(м·К) | 0,036 | 0,038 | 0,039 |
| Экологичность | Высокая | Низкая | Средняя |
| Срок службы, лет | 50+ | 20-25 | 30-35 |
Как видно из таблицы, негорючая изоляция Технониколь Стандарт превосходит другие материалы по большинству показателей. Она сочетает в себе высокую огнестойкость, отличные теплоизоляционные свойства и экологичность.
Экспертное мнение: советы от профессионала
Александр Петров, инженер-строитель с 15-летним опытом работы, делится своими рекомендациями:
«Негорючая изоляция Технониколь Стандарт – это действительно прорыв в области теплоизоляции. За годы работы я использовал множество материалов, но этот выделяется своей универсальностью и надежностью. Особенно хочу отметить его применение в промышленных объектах, где требования к пожарной безопасности особенно строгие.
Мой главный совет – не экономить на качестве утеплителя. Лучше один раз установить надежный материал, чем потом переделывать всю систему утепления. Также важно правильно рассчитать толщину изоляции – это позволит достичь оптимального баланса между теплоизоляцией и стоимостью.»
Часто задаваемые вопросы
-
Можно ли использовать негорючую изоляцию для утепления бани?
Да, этот материал идеально подходит для бань и саун, так как выдерживает высокие температуры и не выделяет вредных веществ.
-
Какой толщины должен быть утеплитель для частного дома?
Оптимальная толщина зависит от климатической зоны и типа конструкции. Обычно для стен используют плиты толщиной 100-150 мм, для кровли – 150-200 мм.
-
Нужна ли дополнительная пароизоляция при использовании негорючей изоляции?
Да, пароизоляция необходима для защиты утеплителя от влаги и продления срока его службы.
Заключение
Негорючая изоляция Технониколь Стандарт – это современное решение для тех, кто ценит безопасность и качество. Она сочетает в себе отличные теплоизоляционные свойства, высокую огнестойкость и долговечность. Этот материал подходит для утепления различных объектов – от частных домов до промышленных сооружений.
Если вы ищете надежный и безопасный утеплитель, обратите внимание на негорючую изоляцию Технониколь Стандарт. Интернет-магазин Grandkrovlya предлагает большой выбор черепицы и кровельных материалов по доступной цене. Мы являемся надежным партнером при покупке с быстрой доставкой и профессиональной консультацией. Сделайте свой дом теплым, безопасным и комфортным с качественными материалами от Grandkrovlya!
Содержание
- Применение
- Область применения:
- Основные преимущества системы:
- Описание системы:
- Плиты огнезащитные
- Огнезащита и техническая изоляция
- Плита ТЕХНО ОЗМ (Плита огнезащитная для изоляции конструкции из металла)
- Назначение материала
- Хранение
- Применение
- Область применения:
- Основные преимущества системы:
- Описание системы:
- ТН-ОГНЕЗАЩИТА Металл
- ТН-ОГНЕЗАЩИТА Металл
- Описание системы:
- Область применения:
- Производство работ:
- Системы огнезащиты ТехноНИКОЛЬ
- Системы огнезащиты
Применение
- Металоконструкция
- Плита ТЕХНО ОЗМ
- Клей «Ceresit CT 190»
- Стальные гвозди
- Стеклотканевая сетка
- Базовый армирующий слой
- Декоративная минеральная штукатурка
- Краска на силиконовой основе (по необходимости)
Область применения:
Система применяется на зданиях всех степеней огнестойкости и с любым классом пожарной опасности.
Система ТН-ОГНЕЗАЩИТА Металл имеет высокие противопожарные характеристики, что идеально подходит для устройства конструктивной огнезащиты металлоконструкций в зданиях, к которым предъявляются повышенные требования пожарной безопасности.
Основные преимущества системы:
- Срок службы сопоставимый со сроком службы здания
- Низкий вес огнезащиты позволяет их не учитывать в расчетах конструкции
- Высокая паропроницаемость и влагостойкость
- Возможность расчета толщины огнезащиты
- Возможность использования различных типов отделки (гипсокартон, декоративное покрытие и т.д. )
Описание системы:
В качестве огнезащитного покрытия в Системе ТН-ОГНЕЗАЩИТА Металл используются плиты ТЕХНО ОЗМ, которыми облицовываются стальные конструкции при помощи клея Ceresit CT 190, обладающего способностью выдерживать действия огня в течение длительного времени, не растрескиваясь.
Система ТН-ОГНЕЗАЩИТА Металл увеличивает предел огнестойкости металлических конструкций от 30 до 240 минут в зависимости от приведенной толщины металла и толщины огнезащитного покрытия.
Данный вид огнезащитного покрытия экологически чист, негорюч, не имеет усадки после производства и не меняет своих свойств с течением времени.
За счет использования в качестве огнезащиты жестких гидрофобизированных плит возможно применение декоративного покрытия. Армирование базовой штукатурки стеклосеткой снижает опасность возникновения трещин и увеличивает ударную стойкость. Декоративная штукатурка имеет не только эстетическое назначение, но и защищает от атмосферных осадков.
Источник
Плиты огнезащитные
Плиты ТЕХНО ОЗМ — это негорючие, гидрофобизированные плиты из минеральной ваты на основе горных пород базальтовой группы на низкофенольном связующем.
Плиты могут выпускаться с покрытием алюминиевой фольгой или стеклохолстом.
Помимо своего основного преимущества – огнезащиты металлических конструкций, материал обладает устойчивостью к воздействию влаги, грибкам, прост в монтаже.
Плиты огнезащитные для изоляции конструкции из бетона и металла — это негорючие, гидрофобизированные, тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы.
Свежие статьи, мастер-классы и инструкции
подпишитесь и получайте на почту
Выберите актуальные для вас новости:
ПРЕДУПРЕЖДЕНИЕ: Данный сайт использует cookie-файлы для хранения информации на персональном компьютере пользователя. Некоторые из этих фалов необходимы для работы нашего сайта; другие помогают улучшить пользовательский интерфейс. Пользование сайтом означает согласие на хранение cookie-файлов. Просим внимательно ознакомиться с Политикой конфиденциальности.
Регулярные рассылки с новостями компании, обучающими материалами
и анонсами мероприятий. Для всех, кто связан со строительством и ремонтом
Источник
Огнезащита и техническая изоляция
Маты из базальтового волокна ТЕХНО (ТЕХНОНИКОЛЬ) — маты из каменной ваты без прошивки. Мат изготавливается из гидрофобизированной каменной ваты на основе горных пород базальтовой группы.
Может выпускаться кашированными армированной алюминиевой фольгой с одной стороны. Существенным отличием мата ТЕХНО (ТЕХНОНИКОЛЬ) от общестроительной изоляции является широкий температурный диапазон работы.
Мат ламельный ТЕХНО (Мат ламельный ТехноНИКОЛЬ) — это слабогорючий тепло-, звукоизоляционный мат, который формируется из ламелей каменной ваты, приклеенных к усиленной армированной алюминиевой фольге. Таким образом, получается базальтовый утеплитель с фольгой, который имеет повышенную прочность на сжатие по сравнению с традиционными матами, и меньшую деформацию во время монтажа.
В стандартном исполнении ламельный мат покрыт армированной алюминиевой фольгой. Фольгированное покрытие с проклеенными швами выполняет функцию пароизолирующего слоя, это позволяет на холодных трубопроводах и воздуховодах не устанавливать дополнительный пароизоляционный слой.
Основа мата — негорючие ламели из каменной ваты.
Мат Прошивной ТЕХНО (Прошивной мат ТЕХНОНИКОЛЬ) — это негорючий тепло-, звукоизоляционный прошивной мат из минеральной ваты, в основе которого лежит базальтовое волокно. С одной стороны мат покрывается гальванизированной, стальной или оцинкованной сеткой и прошивается металлической проволокой, которые придают жесткость изоляции и облегчают монтаж.
Может так же выпускаться с односторонней обкладкой неармированной или армированной алюминиевой фольгой.
Плиты ТЕХНО ОЗМ — это негорючие, гидрофобизированные плиты из минеральной ваты на основе горных пород базальтовой группы на низкофенольном связующем.
Плиты могут выпускаться с покрытием алюминиевой фольгой или стеклохолстом.
Помимо своего основного преимущества – огнезащиты металлических конструкций, материал обладает устойчивостью к воздействию влаги, грибкам, прост в монтаже.
Плита ТЕХНО Т (Плита ТехноНИКОЛЬ) — жесткая плита из каменной ваты. Жесткие минераловатные плиты изготавливаются из каменной ваты на основе горных пород базальтовой группы.
Могут выпускаться кашированными армированной алюминиевой фольгой или стеклохолстом с одной стороны. Существенным отличием твердой плиты ТЕХНО Т (ТЕХНОНИКОЛЬ) от общестроительной изоляции является широкий температурный диапазон работы плиты.
Металлический анкер ТехноНИКОЛЬ — металлический анкерный элемент, основой конструкции которого является, специальным образом свернутый стальной оцинкованный лист, образующий пружину в поперечном сечении. Анкер удерживает нагрузку за счет сил трения, образуемых в результате распрямления пружины в базовом материале и частичного упора по поверхности стержня анкера.
Металлический рондель ТехноНИКОЛЬ — металлическая оцинкованная шайба, одевается на анкер для увеличения площади шляпки анкера, тем самым более равномерно распределяет механические нагрузки на огнезащитную плиту.
Материалы для тепловой, противопожарной изоляции и огнезащиты.
Для предотвращения разрушительного действия огня Корпорацией ТехноНИКОЛЬ были разработаны новые теплоизоляционные материалы на основе каменной ваты, предназначенные для использования в системах огнезащиты:
- металлоконструкций;
- профилированого стального настила
- железобетонных конструкций;
- воздуховодов.
Новые системы огнезащиты соответствуют всем требованиям нормативно-технической документации, которые предъявляются при строительстве многофункциональных высотных зданий и комплексов.
Источник
Плита ТЕХНО ОЗМ (Плита огнезащитная для изоляции конструкции из металла)
Плиты ТЕХНО ОЗМ — это негорючие, гидрофобизированные плиты из минеральной ваты на основе горных пород базальтовой группы на низкофенольном связующем.
Плиты могут выпускаться с покрытием алюминиевой фольгой или стеклохолстом.
Помимо своего основного преимущества – огнезащиты металлических конструкций, материал обладает устойчивостью к воздействию влаги, грибкам, прост в монтаже.
- Описание
- характеристики
- вопросы
- документация
Назначение материала
Плиты ТЕХНО ОЗМ (плиты огнезащитные для изоляции конструкции из металла ТЕХНОНИКОЛЬ) применяются в гражданском и промышленном строительстве, при новом строительстве и реконструкции зданий и сооружений различного назначения. Огнезащита стальных конструкций – основная функция материала. Помимо неё материал обеспечивает эффективную теплоизоляцию конструкций.
Хранение
Плиты должны храниться в крытых складах. Допускается хранение под навесом, защищающим плиты от воздействия атмосферных осадков. Плиты при хранении должны быть уложены в контейнеры или в штабеля на поддоны или подкладки. Высота штабеля при хранении не должна превышать 2 м.
Купить продукцию для огнезащиты металлоконструкций производства компании ТехноНИКОЛЬ вы можете у торговых партнеров по приемлемым ценам. Найдите ближайшего продавца на карте в разделе «Где купить»
Огнезащита металлических конструкций плитами компании ТехноНИКОЛЬ – гарантия пожаробезопасности сооружения
| Наименование показателя | Ед. изм | Критерий | ЗначениеПлита ТЕХНО ОЗМ | Метод испытаний |
| Прочность на сжатие при 10% деформации | кПа | не менее | 25 | ГОСТEN 826-2011 |
| Горючесть | степень | — | НГ | ГОСТ 30244-94 |
| Теплопроводность, ʎ10 | Вт/м·°С | — | 0,037 | ГОСТ 31925-2011 |
| Теплопроводность, ʎ25 | Вт/м·°С | — | 0,039 | ГОСТ 7076-99 |
| Содержание органических веществ | % | не более | 3,0 | ГОСТ 31430-2011 |
| Влажность по массе | % | не более | 0,5 | ГОСТ 17177-94 |
| Водопоглощение по объему | % | не более | 1,5 | ГОСТEN1609-2011 |
| Плотность | кг/м 3 | — | 145-175 | ГОСТ 17177-94 |
*- изделия с покрытием фольгой алюминиевой армированной (ФА) относятся к группе Г1.
Источник
Применение
Система конструктивной огнезащиты несущих железобетонных конструкций в промышленном и гражданском строительстве.
Область применения:
Система ТН-ОГНЕЗАЩИТА Бетон применяется в зданиях всех степеней огнестойкости и всех классов конструктивной и функциональной опасности.
Система ТН-ОГНЕЗАЩИТА Бетон имеет высокие противопожарные характеристики, что идеально подходит для устройства конструктивной огнезащиты железобетонных колонн, балок и плит перекрытий на зданиях, к которым предъявляются повышенные требования пожарной безопасности.
Основные преимущества системы:
- Длительный срок службы, сопоставимый со сроком службы здания
- Благодаря отсутствию «мокрых» процессов, монтажные работы не ограничены сезонностью
- Огнезащита выполняет функции тепло-, звукоизоляции
- Возможность других вариантов покрытий (например: стальной профилированный лист, гипсокартон и т.д.)
- Предел огнестойкости 240 минут/Плита ТЕХНО ОЗБ 80 увеличивает предел огнестойкости до 180 минут
Описание системы:
В Системе ТН-ОГНЕЗАЩИТА Бетон используются гидрофобизированные плиты: «Плита ТЕХНО ОЗБ 110» или «Плита ТЕХНО ОЗБ 80» . Огнезащитные плиты крепятся к железобетонным конструкциям при помощи металлических анкерных элементов ТЕХНОНИКОЛЬ. После крепления плиты могут быть покрыты декоративным структурным покрытием.
Данный вид огнезащиты экологически чист, обладает высокой тепло-, звукоизоляционной способностью и не меняет своих свойств с течением времени. А за счет высокой паропроницаемости позволяет выводить излишки влаги из железобетонных конструкций.
При использовании «Плиты ТЕХНО ОЗБ 110» в Системе ТН-ОГНЕЗАЩИТА Бетон обеспечивает предел огнестойкости для многопустотной плиты ПБ 60-12-8 (толщина защитного слоя бетона 20мм) REI 240 в соответствии с ГОСТ 30247.0 при толщине огнезащитного покрытия 40 мм.
Если в Системе ТН-ОГНЕЗАЩИТА Бетон применяется «Плита ТЕХНО ОЗБ 80», то данная конструкция обеспечивает предел огнестойкости для многопустотной плиты ППС 60-12-8 (толщина защитного слоя бетона 20мм) REI 180 в соответствии с ГОСТ 30247.0 при толщине огнезащитного покрытия 50 мм.
При необходимости можно увеличить толщину плиты для обеспечения необходимого требуемого утепления перекрытия. После того как система ТН-Бетона смонтирована, она может покрыта декоративным структурным покрытием. Декоративное структурное покрытие наносится автоматическим способом. Покрытие обладает высокой прочностью и долговечности, скрывает небольшие дефекты основания, микропористое водонепроницаемое дышащее покрытие.
Источник
Клей «Кнауф ФЛЕКС»
Описание системы:
В качестве огнезащитного покрытия в Системе ТН-ОГНЕЗАЩИТА Металл используются Плиты огнезащитные для изоляции конструкции из металла ТЕХНОНИКОЛЬ которыми облицовываются стальные конструкции при помощи клея Кнауф-ФЛЕКС, который выдерживает действия огня в течение длительного времени не растрескиваясь. Система ТН-ОГНЕЗАЩИТА Металл увеличивает предел огнестойкости металлических конструкций от 30 до 240 минут по ГОСТ 30247.0.
Разработанная специалистами ВНИИПО МЧС России инструкция позволяет рассчитывать толщину огнезащиты в зависимости от приведенной толщины металла и предела огнестойкости конструкции.
Благодаря низкому весу плиты данная система огнезащиты может не учитываться при расчетах нагрузок на конструкции.
Система ТН-ОГНЕЗАЩИТА Металл имеет длительный срок службы сопоставимый со сроком службы здания.
Область применения:
Система применяется на зданиях всех степеней огнестойкости и с любым классом пожарной опасности.
Система ТН-ОГНЕЗАЩИТА Металл имеет высокие противопожарные характеристики, что идеально подходит для устройства конструктивной огнезащиты металлоконструкций в зданиях, к которым предъявляются повышенные требования пожарной безопасности.
Производство работ:
Монтаж только согласно — Технологического регламента «Рабочая инструкция композиции огнезащитной для стальных конструкций из минераловатных плит ТЕХНО марки «Плита ТЕХНО ОЗМ».
Источник
Системы огнезащиты ТехноНИКОЛЬ
Системы огнезащиты
Пассивная огнезащита зданий и сооружений — это один из наиболее важных способов обеспечения пожарной безопасности. С каждым годом требования ФЗ к уровню огнезащиты становятся все выше и выше: сегодня временные пределы огнестойкости в среднем составляют около 3–4 часов, а еще 15 лет назад этот показатель был заметно ниже — от 45 минут до часа. Не все материалы для огнезащиты, которые есть в продаже, соответствуют современным требованиям безопасности.
Система огнезащиты от компании «ТехноНИКОЛЬ» — это современные высококачественные материалы, которые отличают следующие преимущества:
— продолжительный срок эксплуатации (материалы устойчивы не только к воздействию высоких температур, но и химической и биологической активности, влажности, вибрациям);
— наличие звуко- и теплоизоляционных свойств (если вы решили купить систему огнезащиты «ТехноНИКОЛЬ», то должны понимать, что она будет создавать в помещений дополнительный эффект тепло- и шумоизоляции, что повышает уровень комфорта);
— простота контроля качества материалов (достаточно визуального осмотра перед началом монтажных работ: если материалы не имеют видимых повреждений, то их функциональность в порядке);
— удобство и высокая скорость монтажа (для установки систем не нужны ни специальные инструменты, ни особые навыки, важно — монтаж можно производить вне зависимости от сезона);
— габариты (материалы отличаются небольшой толщиной, что гарантирует максимально экономичное использование пространства помещения);
— эстетичность (материалы для обшивки выглядят привлекательно — после монтажа системы огнезащиты помещению не требуется дополнительная декоративная отделка).
Источник
Содержание
- Монтаж системы огнезащиты бетона
- Система ТН-ОГНЕЗАЩИТА Бетон
- Необходимые материалы, инструменты и средства индивидуальной защиты
- Подготовка поверхности
- Подбор длины анкерного элемента
- Выбор схемы крепления огнезащитной плиты
- Монтаж огнезащитной плиты
- Декоративная отделка
- Мат Прошивной ТЕХНО
- Мат Прошивной ТЕХНО
- Описание продукции:
- Область применения:
- Производство работ:
- Хранение:
- Транспортировка:
- Сведения об упаковке:
- ТН-ОГНЕЗАЩИТА Воздуховод
- ТН-ОГНЕЗАЩИТА Воздуховод
- Описание системы:
- Область применения:
- Производство работ:
- Как выбрать материал для огнезащиты воздуховода:
- Установка ТН-ОГНЕЗАЩИТЫ Воздуховода:
- Выбор метода установки:
- Крепление при помощи шайб и штифтов
- Мат прошивной ТЕХНО 80 ГП и ГП Ф (ТЕХНОНИКОЛЬ 80)
- Логистические параметры
- Узнайте предложение для Вас по телефону 8-900-966-0-777 или пришлите заявку на почту : manager@Energo-Izol.ru
Монтаж системы огнезащиты бетона
Система ТН-ОГНЕЗАЩИТА Бетон
- Железобетонная плита перекрытия.
- Плиты ТЕХНО ОЗБ 110 или ТЕХНО ОЗБ 80.
- Металлический тарельчатый анкер Стена 4 и держатель Termoclip.
- Декоративное структурное покрытие (при необходимости для нефольгированного материала).
Необходимые материалы, инструменты и средства индивидуальной защиты
Подготовка поверхности
Рекомендуется очистить поверхность железобетонной плиты от загрязнений и прочих неровностей, мешающих плотному прилеганию Плиты ТЕХНО ОЗБ 80 или Плиты ТЕХНО ОЗБ 110 к плоскости перекрытия.
ВАЖНО! Железобетонная конструкция не нуждается в грунтовании или другой дополнительной обработке какими-либо материалами. Если конструкция была огрунтована ранее, наличие слоя грунта не возбраняется.
Подбор длины анкерного элемента
Подбор необходимой длины металлического тарельчатого анкера производится в зависимости от толщины огнезащитной плиты по принципу, что глубина анкеровки должна быть минимум 30 мм.
Рекомендации по подбору длины тарельчатого анкера в зависимости от толщины плиты из каменной ваты
Выбор схемы крепления огнезащитной плиты
В зависимости от размера Плиты ТЕХНО ОЗБ необходимо выбрать схему крепления огнезащитных плит и подобрать количество крепежа. Количество крепежа на плиту 1200×600 мм — 5 шт. Расположение крепежа симметрично, согласно схеме. Расстояние от центра крепежа до края плиты 150–170 мм.
К оличество крепежа на плиту 1200×1200 мм — 9 шт. Расположение крепежа симметрично, согласно схеме. Расстояние от центра крепежа до края плиты 150–170 мм. Количество крепежа для обрезанной части плиты рассчитывается как 1 крепежный элемент на 0,14 квадратных метра минераловатной плиты.
ВАЖНО! При монтаже тарельчатого анкера необходимо избегать попадания в армирующие элементы плиты. В связи с этим допустимо локально смещать тарельчатый анкер на расстояние ±50 мм от места, указанного на схеме расположения. Общее количество крепежа при этом остается неизменным: не менее 9 шт. на плиту.
Монтаж огнезащитной плиты
При необходимости резку огнезащитных плит осуществлять ножом, пилой, либо на циркулярной пиле отрезными или алмазными кругами (без зубьев).
Плита из каменной ваты ТЕХНО ОЗБ прикладывается к защищаемой железобетонной поверхности. При помощи перфоратора проделываются отверстия в основании сквозь Плиты ТЕХНО ОЗБ. Диаметр отверстий 8 мм, а глубина — 40–50 мм.
В подготовленные отверстия устанавливают тарельчатые анкеры с надетыми на них держателями Termoclip и забивают молотком до плотного прижатия плиты.
При этом необходимо, чтобы шляпка анкера прижимала плиту, но не разрывала верхний слой. Плиты устанавливаются стык в стык, чтобы не было щелей и зазоров между ними.
Смонтированная система является полноценным элементом защитной композиции, готова к эксплуатации и не требует сушки или технологического перерыва.
Декоративная отделка
После того, как система ТН-ОГНЕЗАЩИТА Бетон смонтирована, на нее может быть нанесено декоративное структурное покрытие. Декоративное покрытие наносится при помощи шпателя или автоматического пистолета с форсункой от 4 до 8 мм. При нанесении пистолетом декоративное покрытие рекомендуется разбавить 3–5% воды и перемешать до однородной массы.
Декоративное структурное покрытие наносится одним равномерным слоем. Для получения желаемого вида поверхность можно обработать пластиковым шпателем или кистью. Полная сушка покрытия составляет 2–3 недели.
Источник
Мат Прошивной ТЕХНО
Мат Прошивной ТЕХНО
Описание продукции:
Мат Прошивной ТЕХНО – это негорючий тепло-, звукоизоляционный прошивной мат из минеральной ваты на основе горных пород базальтовой группы. С одной стороны мат покрывается стальной оцинкованной (индекс ГП) или нержавеющей (индекс НП) сеткой и прошивается проволокой. Может также выпускаться с односторонней обкладкой фольгой армированной (индекс ФА) и неармированной (индекс Ф).
Область применения:
Тепло-, звукоизоляция высоко температурного оборудования, трубопроводов, паропроводов, газоходов, электрофильтров. Применяется при температуре изолируемых поверхностей до +660°С. Сертифицирован в качестве огнезащитного покрытия для воздуховодов.
Производство работ:
Согласно СТО 72746455-4.5.1-2015 «Системы тепловой изоляции оборудования и трубопроводов» и «Инструкция по монтажу технической изоляции ТЕХНОНИКОЛЬ в конструкциях оборудования и трубопроводов».
Хранение:
Маты должны храниться упакованными и уложенными штабелями на поддоны или в контейнеры (клетки), расположенными на сухой ровной поверхности, раздельно по маркам и размерам. В течение всего срока хранения материал должен быть защищен от воздействия атмосферных осадков.
Транспортировка:
Транспортировка и хранение матов осуществляется в соответствии с требованиями ГОСТ 25880-83. Маты отгружают потребителю не ранее суточной выдержки их на складе.
Сведения об упаковке:
Для упаковки применяют полиэтиленовые пакеты или термоусадочную пленку.
Источник
ТН-ОГНЕЗАЩИТА Воздуховод
ТН-ОГНЕЗАЩИТА Воздуховод
Описание системы:
Система ТН-ОГНЕЗАЩИТА включает защитное покрытие, в качестве которого выступает мат прошивной ТЕХНО 80 ГП. Материал каширован неармированной фольгой из алюминия. Мат крепится к воздуховоду при помощи проволоки и бандажей из стали либо приварных штифтов и прижимных шайб. Противопожарная система защиты труб кондиционирования и вентиляции воздуха отличается стойкостью к вибрационным нагрузкам. Кроме огнезащиты воздуховода, применяется как тепло- и звукоизоляция.
В зависимости от состава и толщины покрытия, максимальный предел стойкости огнестойкого воздуховода составляет 240 минут, минимальный – 30. Безопасность защищаемых систем вентиляции напрямую зависит от этого показателя.
Область применения:
ТН-ОГНЕЗАЩИТА подходит для защиты воздуховодов, дымоудаляющих шахт в помещениях с разной степенью устойчивости к возгоранию, разными категориями пожарной опасности.
Производство работ:
Согласно Технологическому Регламенту №ОЗВ 30-80-2015 и «Инструкция по монтажу систем огнезащиты из негорючей изоляции».
Как выбрать материал для огнезащиты воздуховода:
При создании систем противопожарной защиты конструкций воздуховода используют прошивные маты из минеральной ваты на основе горных пород базальтовой группы, прошитый стеклоровингом. При комплектовании систем учитываются требуемые пределы огнестойкости, экономическая обоснованность затрат, срок эксплуатации, простота использования.
· срок безремонтного применения;
· стойкость к вибрационным нагрузкам;
· условия и способ крепления;
· нагрузка на несущие конструкции;
Обоснование применения тех или иных систем возложено на проектно-технические отделы и инженера по ТБ на стороне заказчика и выполняется с учетом норм пожаробезопасности конкретной отрасли.
Установка ТН-ОГНЕЗАЩИТЫ Воздуховода:
Для монтажа огнезащиты вам потребуются следующие инструменты и средства защиты:
- прошивной мат ТЕХНО 80 ГП;
- нож;
- рулетка;
- молоток;
- кусачки или ножницы для работы по металлу;
- сварочное оборудование;
- очки, перчатки и респиратор;
- шайба и штифт.
Выбор метода установки:
Монтаж мата к воздуховоду может осуществляться двумя способами что зависит от типа и конфигурации защищаемого оборудования и возможностей монтажа изоляции.
В качестве бандажа можно использовать гальванизированную или оцинкованную ленту толщиной от 0,8 мм и шириной от 15 до 20 мм, а также проволоку диаметром 1–2 мм.
Установку бондажей осуществляют с шагом не менее 350 мм. Если у воздуховода большое поперечное сечение (от 800 мм), шаг нужно делать не более 200 мм.
1. Огнезащита подвесной системы
Для этого используется тот же огнезащитный материал, что и для поверхности воздуховодов. Подвески не требуют дополнительных элементов. Мат нужно разрезать на части, затем обмотать их вокруг подвеса и закрепить проволокой.
2. Сопряжение воздуховода с конструкциями и зданиями
В зонах сопряжения необходимо произвести разрыв в огнезащитном материале. Конструкция оборудования предусматривает жесткие ребра. После монтажа мата места соединения с элементами здания нужно заделать раствором из песка и цемента.
Две системы воздуховодов, которые находятся рядом друг с другом, могут изолироваться при помощи одной огнезащиты. Если расстояние между двумя корпусами большое, то маты фиксируются на свободной стороне и закрепляются в промежуточной зоне.
Уделите особое внимание прослойке воздуха и закройте ее системой пожарной безопасности со всех сторон на глубину не менее 100 мм.
Крепление при помощи шайб и штифтов
Монтаж таким способом осуществляется в несколько этапов.
1. Подготовка воздуховода
Корпус воздуховода — сталь толщиной до 0,8 мм. Корпус имеет правильные габариты и надежное крепление к несущим конструкциям сооружения. Для монтажа мата воздуховод нужно предварительно подготовить.
Для этого фланцевые соединения уплотняют негорючим составом, например, асбестовым шнуром, базальтовой лентой, жаростойким герметиком. Внешнюю поверхность очищают и обезжиривают, чтобы подготовить к импульсной конденсаторной сварке. Окрашенные части необходимо зачистить для лучшего контакта с металлической поверхностью.
2. Подготовка противопожарных матов
Чтобы отрезать нужный кусок мата, используют нож или ножницы по металлу. Резать необходимо так, чтобы кусок изоляции перекрывал защищаемый участок воздуховода полностью, для закрепления внахлест необходимо оставить запас материала не менее 100 мм.
3. Подготовка оборудования для сварки
Сварочные работы выполняются персоналом, имеющим допуск. В соответствии с типом сварочных швов выберите тип головки и настройте напряжение. Показатели рассчитываются по толщине воздуховода.
4. Подготовка крепежных элементов
Штифты должны быть прямыми, чтобы они быстро и легко входили в сварочный аппарат. Количество шайб должно соответствовать числу штифтов. Для фиксации на штифтах шайбы должны иметь крестообразный надрез.
Для работы вам потребуется сварочный аппарат контактной или импульсной сварки. Сначала отметьте точки привара в соответствии с характеристиками устройства (сечение, габариты и так далее). При размещении штифтов пользуйтесь следующими правилами:
- максимальное рекомендованное расстояние между штифтами – не более 350 мм (по вертикали и горизонтали);
- максимально возможное расстояние от края оборудования до первого ряда штифтов – 100 мм.
6. Навешивание огнезащиты
Маты навешиваются на приваренные штифты с равномерным распределением нагрузки, что позволит избежать деформации штифтов и провисания изоляции. Траверса воздуховода должна находиться под огнезащитой. Важно, чтобы фланцевые соединения укрывались материалом.
После крепления огнезащитного материала нужно зафиксировать его шайбами. Острые концы закрывают специальными защитными колпачками либо их можно срезать. Шайбы укрываются кусочками мата, оставшимися во время резки, и фиксируются алюминиевым скотчем.
8. Сшивание матов
При необходимости сшивки фрагментов изоляции для соединения кусков используется вязальная проволока. Стыки можно уплотнить каменной ватой или изолировать алюминиевым скотчем.
Крепить огнезащитный материал можно без предварительной приварки штифтов на основание. Для этого используется штифт с блокирующей шляпкой, изоляция вырезается по размеру защищаемой поверхности и крепится сразу в один проход.
Если вы используете прошивные маты для защиты уличных воздуховодов, потребуется монтаж гидрофобной изоляции для предотвращения намокания элементов системы.
Источник
Мат прошивной ТЕХНО 80 ГП и ГП Ф (ТЕХНОНИКОЛЬ 80)
Мат прошивной ТЕХНО 80– это негорючий тепло-, звукоизоляционный прошивной мат из минеральной ваты на основе горных пород базальтовой группы. С одной стороны мат покрывается сеткой (стальной, гальванизированной или оцинкованной) и прошивается металлической проволокой. Может так же выпускаться с односторонней обкладкой неармированной алюминиевой фольгой или алюминиевой армированной фольгой.
- Мат прошивной ТЕХНО 80 ГП — Мат с сеткой без фольги
- Мат прошивнойг ТЕХНО 80 ГП Ф — Мат с сеткой и не горючей фольгой — НГ
- Мат прошивной ТЕХНО 80 ГП ФА- Мат с сеткой и армированной фольгой — Г1
Область применения: Мат Прошивной ТЕХНО 80 предназначен для применения в гражданском и промышленном строительстве при новом строительстве и реконструкции зданий и сооружений различного назначения в качестве тепло-, звукоизоляции, а так же изоляции высоко температурного оборудования, трубопроводов, паропроводов, газоходов, электрофильтров и другого оборудования сложной формы — где мат приходиться много гнуть и сложно за что то зацепить. Металлическая сетка позволяет делать монтаж очень качественно, плотно и приклеплять к любой форме оборудования- это позволяет мату работать долговечно, крепко без провисаний и выдерживать вибрацию.
Возможно применять при температуре изолируемых поверхностей до +750 0 С при качественной фиксации. Для марки ТЕХНО 80 мы рекомендуем надежное применение до +500 град.С.
Примеры наших поставок:
Мат Прошивной ТЕХНО 80
Коэффициент монтажного уплотнения, Кс
Показатели огнестойкости системы огнезащиты воздуховода, при толщине
30мм
EI60
40мм
EI90
50мм
EI120
60мм EI150 70мм EI180 80мм EI240
Сжимаемость, не более
Упругость, не менее
Влажность по массе, не более
Плотность (вес 1 м3)
Геометрические параметры:
Наименование показателя
Ед. измерения
Значение
Метод испытания
Монтаж мата прошивного и производство работ:
Согласно «Системы огнезащиты ТехноНИКОЛЬ. Руководство по монтажу.» При любом типе монтажа необходимо исключить контакт мата с водой. В случае вероятности контакта или воздействия воды – необходимо устраивать защитный покровный слой на горячем оборудование (согласно СП_61.13330.2012 Тепловая изоляция оборудования и трубопроводов). На холодном оборудование: произоляционный и покровный защитный слой .
Хранение и транспортировка:
Хранение на крытах складах, не допуская воздействия атмосферных осанков. При транспортировки беречь от повреждения и воздеействия влаги.
Сведения об упаковке:
Для упаковки применяют крепкую полиэтиленовую термоусадочную пленку.
Наличие и склад:
Мат прошивной ТЕХНО 80 производиться только на одном заводе в г. Рязань. Тут же мы держим небольшое количество мата в наличие.
Логистические параметры
Мат прошивной ТЕХНО 80 (Мат прошивной ТЕХНОНИКОЛЬ 80)
Перечень размеров согласно прайс-листа:
- Мат прошивной ТЕХНО 80 ГП 2400x1200x60
- Мат прошивной ТЕХНО 80 ГП 2400x1200x70
- Мат прошивной ТЕХНО 80 ГП 2400x1200x80
- Мат прошивной ТЕХНО 80 ГП 2400x1200x90
- Мат прошивной ТЕХНО 80 ГП 2400x1200x100
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x30
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x40
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x50
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x60
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x70
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x80
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x90
- Мат прошивной ТЕХНО 80 ГП Ф 2400x1200x100
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x30
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x40
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x50
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x60
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x70
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x80
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x90
- Мат прошивной ТЕХНО 80 ГП ФА 2400x1200x100
- Мат прошивной ТЕХНО 80 ОП 2400x1200x30
- Мат прошивной ТЕХНО 80 ОП 2400x1200x40
- Мат прошивной ТЕХНО 80 ОП 2400x1200x50
- Мат прошивной ТЕХНО 80 ОП 2400x1200x60
- Мат прошивной ТЕХНО 80 ОП 2400x1200x70
- Мат прошивной ТЕХНО 80 ОП 2400x1200x80
- Мат прошивной ТЕХНО 80 ОП 2400x1200x90
- Мат прошивной ТЕХНО 80 ОП 2400x1200x100
Узнайте предложение для Вас по телефону 8-900-966-0-777 или пришлите заявку на почту : manager@Energo-Izol.ru
Компания ЭнергоИзоляция — официальный дилер ТехноНИКОЛЬ! У нас Вы всегда получите продукцию из первых рук, хорошие цены и только новую изоляцию напрямую с завода изготовителя!
Наши специалисты прошли обучение в компании ТЕХНОНИКОЛЬ, знают как производиться, монтируется и экслпуатируется продукт — Вы всегда получите грамотную консультацию и рекомендации!
Так же мы сами издаем Руководства по монтажу цилиндров и производим расчеты изоляции согласно СП 61.13330.2012
Источник
| Наименование продукции | Длина | Ширина | Толщина | Количество в пачке | |
|---|---|---|---|---|---|
| мм | мм | мм | Матов, шт | м 2 | м 3 |
