Как настроить эхолот

Как показывает моя практика, большинство рыбаков, пользуются так: на воде включают и после рыбалки просто выключают. Всё! Конечно так тоже можно пользоваться, но не мешало хотя бы один раз почитать инструкцию к устройству. Уверяю Вы узнаете много интересного о своём эхолоте, а тем более картплоттере. После первого включения, хотя бы элементарно нужно настроить «язык», «чувствительность», переключить на «метрическую» систему. Очень желательно увеличить до максимума «частоту импульса», и чуть увеличить «скорость прокрутки экрана». Остальное, что не понятно, ставить на «Авто» или как установлено по умолчанию. Но все-таки, даже при такой простоте, несколько важных, элементарных правил нужно соблюсти. Не пожалейте времени для изучения действия устройства на местности. Устройство может ошибаться. Это касается определяемой плотности грунта и наличия предметов, которые можно принять за рыбу. Поэтому картинку на мониторе желательно анализировать, в том числе, регулируя чувствительность датчика. Не забывайте о том, что прибор в постоянном режиме выдает на экран динамичную картину, самые ранние результаты его работы показаны на экране слева, а последние данные — справа. Даже во время стоянки устройство работает. И всегда помните — если на экране постоянно отражается горизонтальная линия, она означает неизменную глубину, а вовсе не то, что под вами — плоское дно.

⛵  Настраиваем чувствительность и шкалу глубины

Главный фактор, обеспечивающий точное определение размера рыбы эхолотом — правильно выбранная его чувствительность и установленный диапазон глубин. В общем случае, чем больше рыба, тем сильнее от нее эхо-сигнал и крупнее метка такого сигнала на экране. Здесь очень важны настройки эхолота, потому что излишнее повышение чувствительности может полукилограммового окуня на экране представить трехкилограммовым сигом. С другой стороны, чрезмерное снижение чувствительности может привести к тому, что сиг на экране будет выглядеть как 300-граммовая плотва. Переключение диапазона глубины с 0−10 метров на диапазон от 0 до 20 метров, уменьшает метку рыбы на экране почти вдвое. Итак, во-первых, нужно вручную установить диапазон просматриваемых глубин такой, чтобы видеть дно озера около нижнего обреза экрана в самой глубокой точке, до которой планируется вести лов рыбы. Затем поднимаем чувствительность до такой степени, чтобы по всему экрану стали случайным образом появляться и гаснуть точки, после чего уменьшить чувствительность настолько, чтобы эти случайные точки на экране просто перестали появляться. Следует отметить найденную настройку чувствительности, и стараться повторять ее во всех прочих случаях при такой же глубине водоема.

Запомните главные правила эффективного использования эхолота:

1.  Настройка диапазона просматриваемых глубин должна проводиться вручную
2.  Настройка чувствительности, должна проводиться непосредственно на месте ловли

🎣  Обнаружение рыбы (Fish ID)

Функция, ради которой большинство начинающих рыбаков приобретает эхолоты. Обязательно проверьте, что бы эта функция была включена в меню эхолота, иначе рыбу на экране, вы не увидите. Сонар просто анализирует полученную информацию, распознает дно, термоклины, прочие нежелательные объекты, а остальные предметы воспринимает как рыбу. В большинстве случаев, это действительно так, однако не всегда. Небольшие ветки, черепах и многие другие предметы эхолот также может принять за рыбу, как впрочем и не найти рыб там, где они действительно есть. Но это уже погрешность. Особо продвинутые приборы могут определить даже размер рыбы, изобразив на экране маленький, средний или большой значок.

Масштабирование (Zoom)

Функция «Масштабирование» (Zoom) дает возможность увеличить заинтересовавший вас объект. После выбора этой функции экран эхолота разделится на две части, слева остается стандартный вид объектов, справа — увеличивается выбранный участок или предмет.

🚤  Скорость движения лодки

Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.

⛵ Старайтесь держать ровный курс лодки.

Распространенная ошибка, как профессионалов, так и начинающих — «уход с головой» в экран, не замечая окружающего мира. И как следствие, бесконтрольный курс лодки. И сумбурное понимание того, что под водой. Особенно это правило актуально при использовании эхолотов нового поколения с технологией сканирования. По аналогии правильное изучение акватории с помощью эхолота будет похоже на работу комбайна. Ровными проходами в одну — другую сторону, с шагом в ширину луча, без пропусков и топтаний на месте. Если эхолот снабжен GPS, то правильность своих проходов можно отследить на экране по оставшемуся треку (следу) — еще один аргумент в пользу его приобретения. Если картплоттера нет, а просто эхолот — можно посмотреть на кильватерный след. Если что-то появилось на экране — это значит, что оно осталось за кормой пару секунд назад (время излучения и приёма импульса и его обработка приблизительно 1.5-3 секунды) и по следу можно примерно предположить, где конкретно это было. Для совмещенных эхолот-картплоттеров Humminbird последних поколений можно просто навести курсор прямо на эхолоте на найденный объект и встроенный GPS точно вычислит, где он был. И даст возможность сразу поставить путевую точку в этом месте на странице «Карта». Должна быть в пределах, не менее 4 и не более 10 км /ч. А наилучшая 5-6 км/ч. Для облегчения визуального понимания — это скорость быстрого человеческого шага. Такая, казалось бы, простая задача может усложниться под влиянием сильного ветра или течения. Двигаясь против значительного ветра или течения, будет создаваться иллюзия достаточной скорости за счет хорошего шелеста воды об борта лодки. И наоборот, идя по ветру или течению, захочется прибавить газу. Для правильного решения наших задач (качественной, правдивой картинки) скорость 5-6 км/ч должна быть относительно ДНА, а не воды по ощущениям. В таких ситуациях, показатель скорости на GPS очень поможет. Это один из важных аргументов в пользу приобретения эхолота — картплоттера. Также скорость движения лодки сказывается на виде дуг рыбы на дисплее. Экспериментируйте со скоростью вашей лодки, чтобы найти лучшую, для хорошего отображения дуг рыбы. Обычно медленная скорость троллинга работает лучше всего.

⚓ Как понимать эхолот ?

Очень важно понимать смысл показаний сонара. Дисплей не показывает точное изображение в 3-х измерениях того, что под водой. Каждая вертикальная полоса данных, полученная контрольной панелью и отображенная на дисплее, означает что-то, что было отмечено сонаром в определенное время. Так как и лодка, и рыба двигаются, показатели отражают только их пребывание в определенное время в определенном месте.

Изображение дна

Это кривая линия в нижней части экрана, ее изгибы передают соответствующий рельеф. Можно ли по цвету линии дна судить о плотности грунта? Да, но очень грубо. То есть, тонкого перепада плотности от ила до ракушки, пожалуй, заметить не получится. Но существенное изменение, пожалуй, определить можно. Например, русло реки (чистый песок) — относительно тонкая полоска дна. Заходим в заиленный залив и полоса дна становиться гораздо жирнее. Но должна быть очень значительная разница в плотности грунта, чтобы заметить ее. Бывают места, где количество ила просто запредельное и он очень жидкий на подобии манной каши. Это бывает чаще всего там, где растет много водяного ореха. Там сигнал эхолота может просто исчезнуть, и это не зависит от марки, типа эхолота или датчика. Просто сигналу не от чего отражаться и он просто «тухнет» в глубоком жидком иле.

Что еще следует учесть? Запоздание при прохождении сигнала от датчика до дна и снова к датчику составляет приблизительно 1-2 сек. То есть, цифра глубины это то, что было у Вас за кормой 1-2 секунды назад. Следует учесть, что в момент отображения цифры глубины на экране лодка может уже проехать на полном газу метров 10-20 от того места, где показания были сняты.

Изображение рыбы

На классическом эхолоте рыба отображается в виде так называемой дуги. На новых эхолотах с технологией сканирования — в виде кляксы или точки (в зависимости от величины рыбы) разной формы. Как понять что на экране? Вы нашли что-то с помощью эхолота, предположительно рыбу или корягу, или куст травы. Дальше пытаемся выяснить, что это за рыба, то есть поймать ее или узнать у других рыбаков, что они ловят. Таким образом, если это удается, Вы теперь понимаете, что так изображается такая-то рыба. Если вытащили пучок травы, то понятно, что так изображается именно трава, а не коряга. Существует ещё режим распознания рыбы и отображения ее символами рыбок — «Fish ID». Более того, хорошо даже включить звуковой сигнал обнаружения рыбы. В таком простом с точки зрения продвинутых пользователей режиме использования (с символами рыбок и звуковыми сигналами) оказывается, очень удобно рыбачить в отвес на стайную (та, что в толще воды) рыбу, не отвлекаясь взглядом на экран. Когда мы слышим звуковой сигнал — рыба под нами. Если сигнал пропал – косяк сместился и нужно его снова поискать. Есть несколько случаев, когда рыбу невозможно обнаружить ничем. Например, когда почти вся рыба (чаше всего летом) «гуляет по верхам», то есть, в 1-3 метрах от поверхности. Она просто разбегается в стороны перед лодкой.

🐬 Какой выбрать аккумулятор для питания эхолота ?

Меня часто спрашивают:- «А какой нужен аккумулятор, для питания моего эхолота?» Тут всё просто. Прежде всего это зависит от того, сколько времени вы проводите на воде, без возможности подзарядки аккумулятора. Чаще всего подойдёт герметичный, необслуживаемый, свинцово кислотный аккумулятор. Рабочее напряжение такого полностью заряженного аккумулятора — 12.8 вольт. Такие аккумуляторы используют в ИБП. Емкость аккумулятора выбирается из расчета непрерывной работы эхолота, по формуле: Емкость акб. (в А/Ч) делим на ток потребления эхолота (в Амперах), получаем время непрерывной работы эхолота в часах, до следующей зарядки аккумулятора.

Пример: Аккумулятор емкость 7А/ч, эхолот потребляет 150ма (0.15А) следовательно 7 / 0.15 = 46.6 часов. Это в идеале, но всегда следует помнить, что емкость аккумулятора, зависит от состояния аккумулятора, температуры воздуха. Зимой, емкость аккумулятора будет меньше. Хранится он должен только в заряженном виде.

Пугает ли эхолот рыбу ?

Сравнивая свой опыт и опыт других пользователей скажу, что скорее не пугает и выключать его нет особо смысла, если только не с целью поберечь батарею.

Как проверить эхолот без воды ?

Если датчик не находится в воде, то на дисплее эхолота, вы сможете увидеть только температуру. Для того, что бы датчик заработал корректно, он должен получить отражённый сигнал именно в воде. Плотность воды в 850 раз больше плотности воздуха, поэтому в воздушной среде датчик не будет получать отражённые сигналы. Для того, что бы при проверке, эхолот показывал правильные показания, глубина под датчиком желательна не менее одного метра. Многие опускают датчик например в бочку и жалуются, что эхолот «врёт». Это естественно, потому что для датчика -бочка, это очень маленький обьём, возникает множество отражённых сигналов (эхо) и эхолот не в состоянии правильно обработать эти сигналы.

Что будет если направить плоскость датчика вертикально ?

Можно ли «засечь» рыбу? Ничего не будет. Эхолот просто перестанет воспринимать пространство, в котором он работает, импульсу не отчего будет отразиться, так как исчезнет дно. То есть для этих целей классический лодочный эхолот точно не подойдет. Существуют специальные модели эхолотов для такого бокового просмотра. Например Humminbird Fishin’ Buddy 140cx.

И в заключение: — Берегите свой эхолот. Два самых распространенных повреждения эхолотов, это повреждение датчика. Удар винтом мотора лодки и трение датчика о дно водоема при приближении к берегу. При высокой скорости движения катера, иногда ломаются крепежи. Хранить устройство лучше в прочном ящике с крышкой или специальном боксе.

[uptolike]

Когда переходишь с одного эхолота на другой, бывает непросто разобраться с настройками. Еще сложнее, когда ты отправляешься на зимнюю рыбалку с прибором впервые. Рассказываем, как за несколько шагов настроить портативный двухлучевой эхолот Calypso FFS-02 – Comfort Plus.

Картинка с сайта: calypso-camera.ru

С помощью эхолота вы быстрее отыщете стоянки рыб

Как подготовить эхолот к рыбалке

Прежде чем начать поиск рыбы с прибором, необходимо его настроить. Вот алгоритм действий, который поможет сделать это правильно.

Шаг 1. Зарядите эхолот.

Для этого используйте кабель USB Type-C, он идет в комплекте. Лучше заряжать устройство дома в течение не менее шести часов – вне зависимости от того, какой уровень показывает индикатор на экране и даже если светодиод горит зеленым цветом.

Картинка с сайта: calypso-camera.ru

Мастер спорта России по рыболовному спорту Артем Зуев: «Шесть выездов с новым эхолотом Calypso Comfort Plus FFS-02, полет нормальный. Заряда батареи точно хватает на весь световой день при температуре до -15°

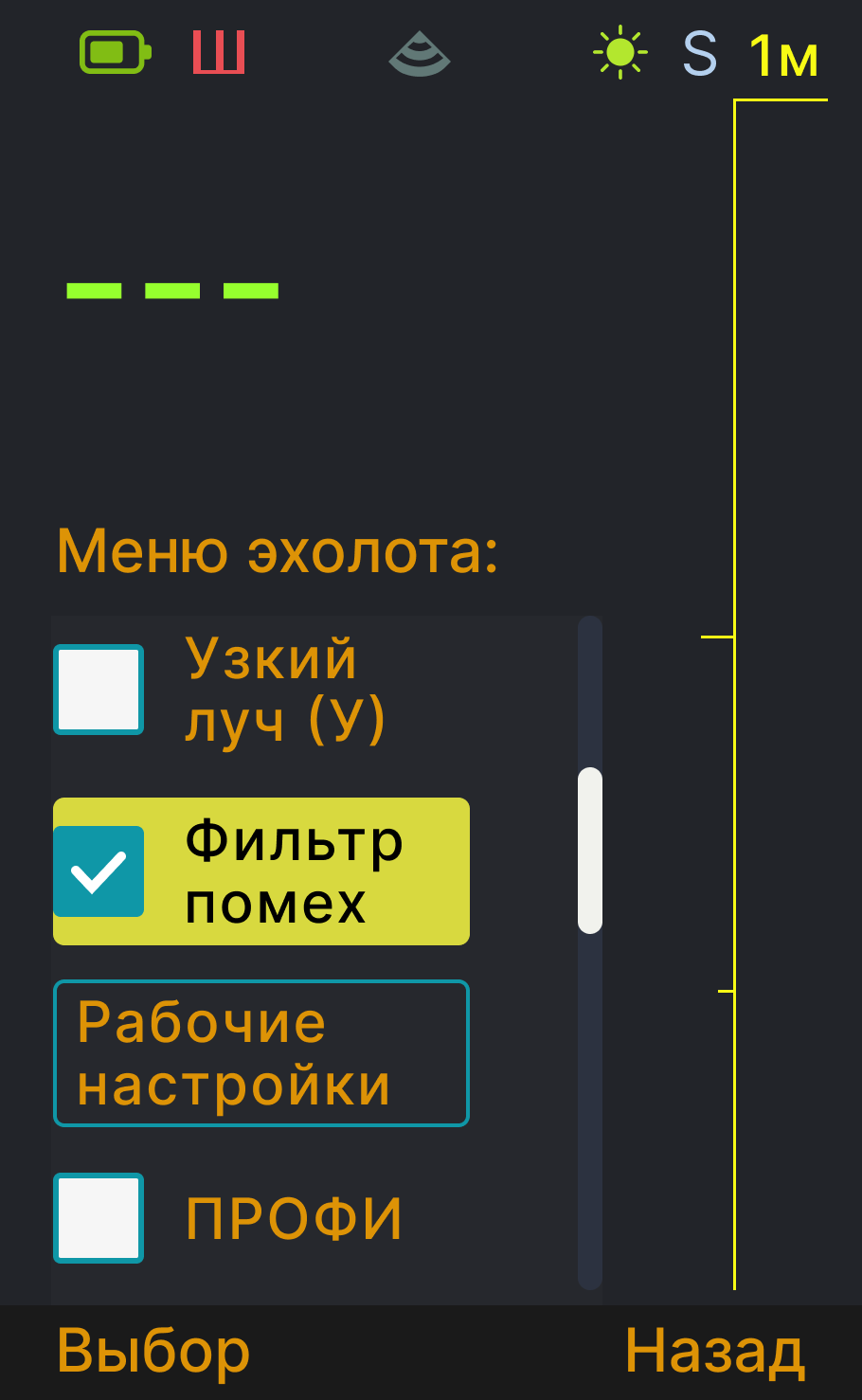

Шаг 2. Установите предварительные настройки.

Слепая зона – 0,5 м.

Фильтр помех – уровень 1.

Режим Zoom – в зависимости от глубины ловли. До 4–5 м достаточно выставить 2 м, для больших глубин – 3 м.

Выбор луча – 60°.

Масштаб глубины – автоматический (А).

Дополнительные параметры (температура воды, вертикальный флешер) – по желанию.

Шаг 3. Отрегулируйте поплавок.

К эхолоту прилагается специальный поплавок. Он нужен, чтобы зафиксировать датчик на необходимой глубине. Крепится на проводе устройства. Нужно отрегулировать поплавок таким образом, чтобы датчик находился ниже уровня льда.

Картинка с сайта: calypso-camera.ru

Поплавок не позволит утопить блок и датчик

Шаг 4. Включите режим «глубомер».

Для этого кратковременно нажмите кнопку «вкл./выкл.». В этом режиме происходит сканирование дна двумя лучами одновременно. Функция дает представление о том, какой рельеф дна под лункой и вблизи нее, ровный или имеется перепад глубин. Если данные в узком и широком луче одинаковые, то под датчиком ровное дно. Если глубина в узком луче больше, чем в широком, то в радиусе широкого луча есть перепад глубин. Чем он больше, тем круче склон (бровка).

Если перепад глубин очень большой, возможна глухая зона. В таком случае приманку на свале не видно.

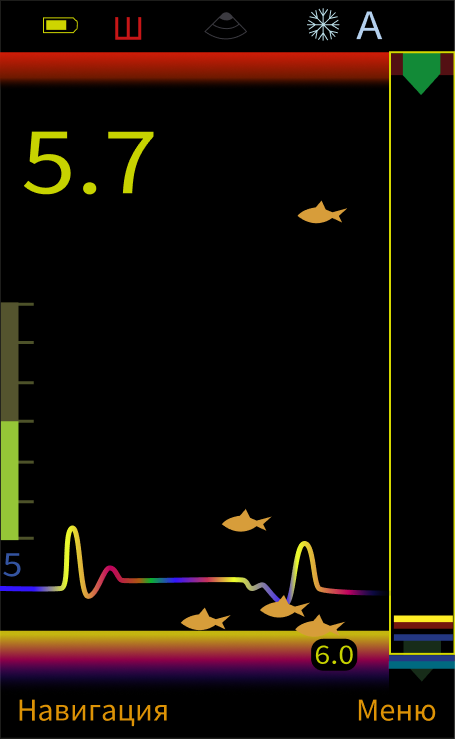

Шаг 5. Переведите устройство в режим «эхолот + Zoom».

Для переключения между режимами «эхолот», полноэкранный Zoom и «эхолот + Zoom» используйте кнопки «вверх» и «вниз».

Шаг 6. Произведите более точные настройки.

Опустите приманку до дна, а затем, медленно покачивая, поднимите ее, пока она не появится на экране эхолота (но не более 1,5 м). Нажмите кнопку «быстрые настройки» («солнышко») и подберите параметры для ваших условий ловли.

Чувствительность настройте таким образом, чтобы было видно приманку и не было «снега» на экране.

Детализацию задайте такую, чтобы от приманки был минимальный по ширине след на экране. Для маленьких приманок типа мормышки детализацию нужно увеличить, для балансиров и вибов – уменьшить.

Цветность скорректируйте так, чтобы след от приманки был темно-синий, ближе к черному.

Картинка с сайта: calypso-camera.ru

Важно понимать, что универсальных настроек – под любой водоем и тип приманок – не существует

Советы разработчиков

• Если помех на экране много (это очень часто связано с водоемом), перейдите в узкий луч – он собирает меньше помех. Затем повторите шаг 6.

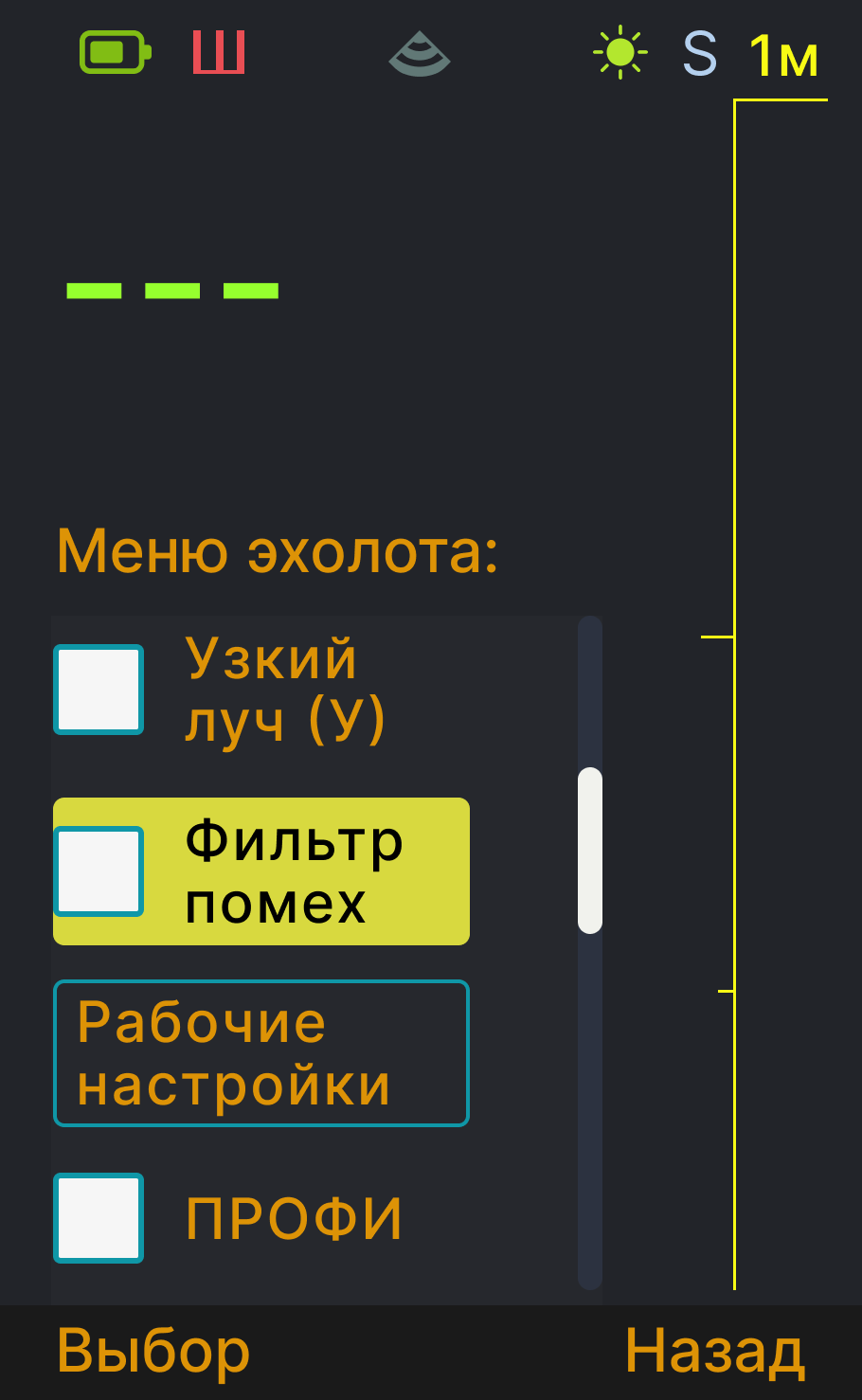

• Если ловите на очень маленькие мормышки, отключите фильтр помех. Это увеличивает количество помех, но при этом позволяет увидеть более мелкие предметы. Обязательно включите режим Zoom.
• При падении приманки на большую глубину след на экране эхолота виден примерно до 4–5 м. Далее приманку можно найти только в режиме Zoom.
• Эхолот оснащен большим информативным цветным экраном, что делает рыбалку более комфортной. В то же время экраны современных гаджетов являются основным потребителем энергии. Рекомендуем выключать эхолот, если в данный момент вы им не пользуетесь. Это увеличит полезное время работы эхолота на рыбалке.

Для удобства приводим таблицу с соотношением глубины, диаметра и площади пятна обзора.
