Инструкция по настройке роутера микротик

Содержание

Особенности функционала
Способы настройки
Настройка с помощью Winbox
1. Беспроводная сеть
2. Интернет
3. Локальная сеть
4. Установка пароля администратора
5. Ручная настройка
6. Переименование сетевых интерфейсов
7. Настройка интернета
8. Подключение со статическим IP
9. Соединение, требующее авторизации
10. Если провайдер использует привязку по MAC-адресу
11. Настраиваем беспроводную сеть
12. Локальная сеть
Настройка с помощью WebFig
1. Локальная сеть
2. Настройка интернет соединения
Настройка с помощью Telnet
1. Настройка IP-адреса
Заключение

В интернете существует масса статей по этой теме. Но все они не дают полного ответа. В основном все рассказывают о настройке только через одну утилиту — Winbox. Оно конечно и понятно, у многих настройка производится только через неё. Но что делать людям, которые нуждаются в настройке через WebFig или Telnet? Какие действия им предпринимать?

С целью ответа на этот вопрос, мы и написали эту статью. Было решено свести весь опыт настроек в одну статью и полностью закрыть эту потребность. Вам больше не нужно будет искать исчерпывающих материалов по этому вопросу. Всё находится здесь, в этой статье.

Особенности функционала

Одна из важных особенностей роутера, это возможность подключить его к электропитанию не только от стандартного адаптера, но и с помощью poe адаптера.

Из физических особенностей можно выделить его удобство установки. Он не обязательно должен находиться у розетки, его можно даже повесить на стенку, что особенно удобно при занятости столов.

Маршрутизаторы Mikrotik не имеют внешнего порта. Какой порт выделить и сделать внешним решает только пользователь. Это опять же выгодно отличает его от роутеров других фирм, где уже есть выделенный внешний порт.

Роутер хорош ещё тем, что его сеть работает без перебоев. Достаточно настроить сеть один раз и всё, она будет постоянно работать стабильно.

Отдельно стоит сказать об операционной системе роутера. Называется она Router OS, заточена под Linux и поддерживает практически весь его сетевой интерфейс. Система предназначена для построения маршрутизаторов, станций vpn серверов, файерволов и других устройств управления сетями. Операционка способна решать множество задач, которые связаны с сетью.

Эта ОС существует так же как x86 дистрибутив, что позволяет превратить свой персональный компьютер в большой маршрутизатор, в котором будут присутствовать возможности vpn сервера, файервола и Qos точки доступа.

Поддерживает огромное количество протоколов и сервисов, среди которых:

VPLS;
BGP;
MPLS;
OSPF.

Если брать во внимание беспроводные чипсеты, то здесь Mikrotik поддерживает такие, которые идут с основой решений на Atheros и Prism. Router OS даёт графический интерфейс, это нужно для маршрутизации и управления QoS, а также для настроек файервола.

Способы настройки

Мы рассмотрим все известные способы. Вы получите исчерпывающую информацию по этому вопросу. Рассмотрим даже настройку по Telnet, которую тяжело найти в интернете, а ведь люди её часто ищут и теряются, когда не могут найти.

Это общие настройки, которые подойдут для любых роутеров компании Микротик, включая роутеры «hap lite» и «952ui 2hnd». На этом предисловия более чем достаточно. Начинаем настраивать.

Настройка с помощью Winbox

Эта утилита открывает перед пользователем окно конфигурации Mikrotik. Здесь у пользователя есть выбор, либо оставить всё как есть, либо изменить.

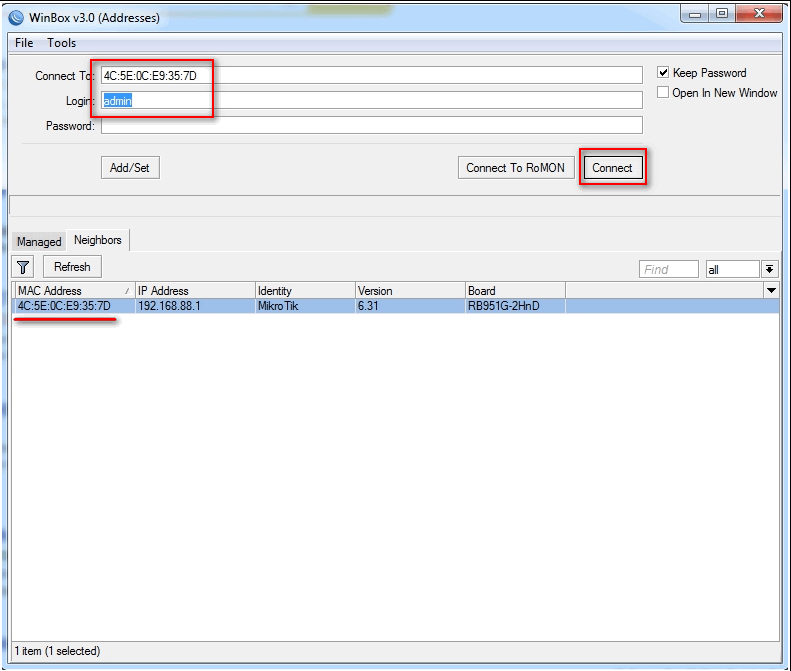

При запуске, открывается окно с вводом. Там нужно ввести IP-адрес роутера и логин и нажать «Connect».

Если нет IP-адреса, то это не беда, роутер Микротик может делать подключение к сети с помощью MAC-адреса. Что для этого нужно?

Чуть ниже находим вкладку «Neighbors»;

Программа выполнит анализ соединений и покажет MAC-адрес роутера;

Нажимаем на адрес и потом на «Connect».

Теперь мы можем производить настройку маршрутизатора. Для более быстрой настройки, рекомендуется не трогать заводские настройки и просто нажать «OK».

Переходим к быстрым настройкам роутера. Для этого нам нужно выполнить следующее:

Находим слева «Quick Set»;

Картинка с сайта: provayder.net
В вылезшем окне выбираем «Home AP»;

В «Quick Set» все данные по сетям собраны в отдельные разделы. Ниже, мы подробней ознакомимся с ними.

Беспроводная сеть

Располагается в левой части вкладки «Quick Set». В ней требуется:

Ввести название сети;
Указать частоту сети;
Выбираем режим вещания модуля wi-fi;
Выбор страны;
Ввести свой пароль и сделать выбор типа шифрования. Лучше выбрать все типы.

Интернет

Располагается вверху с правой стороны вкладки «Quick Set».

Там даётся на выбор 3 варианта интернета. Пройдёмся подробно по каждому.

DHCP. Если роутер полностью с заводской конфигурацией и без изменений, то в нём он присутствует по умолчанию. Если провайдер использует привязку только по MAC-адресу, то нужно будет его проверить;

Картинка с сайта: provayder.net
Статический IP-адрес. Здесь вносятся вручную параметры, которые даёт провайдер;

Картинка с сайта: provayder.net
РРРоЕ-соединение. Здесь нужно придумать и ввести вручную имя своего соединения, затем ввести своё имя и пароль. Нажимаем на «Reconnect».

Картинка с сайта: provayder.net

Ничего сложного нет. Просто всё нужно делать, как указано здесь и не нужно ничего изобретать. А мы идём дальше.

Локальная сеть

Располагается там же, в окне «Quick Set». В этой вкладке можно сделать настройку IP-адреса роутера Mikrotik и провести настройку DHCP-сервера.

Не забудьте поставить галочку возле NAT, это позволит интернету работать нормально, без всяких сбоев. Закончив с настройками в «Quick Set», нажимаем на «Apply». После этого нужно перезагрузить компьютер. Тогда настройки вступят в силу. С этим вам всё понятно. Нужно всё делать по шагам, как написано выше. Переходим к следующему пункту.

Установка пароля администратора

Нужно вручную установить пароль на Микротик. Для этого нам нужно:

В Winbox слева есть вкладка «System». Заходим в неё;
Переходим в раздел «Users»;
Открываем свойство пользователя admin;

Картинка с сайта: provayder.net

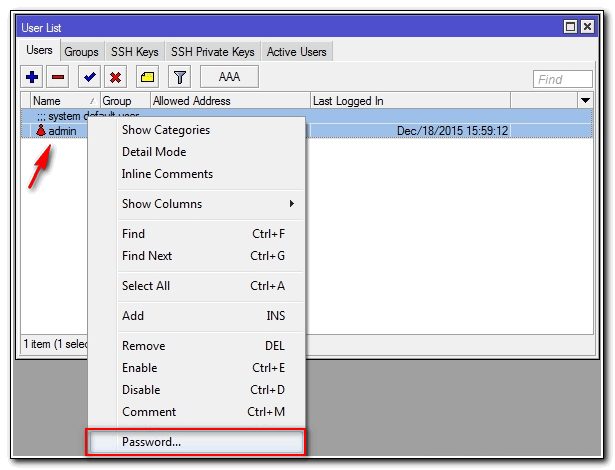

Нажимаем на «Password» и переходим к изменению пароля пользователя;
Задаём нужный пароль и нажимаем на «Apply», а затем и на «OK».

Вы сделали установку пароля администратора. Теперь переходим к ручной настройке роутера.

Ручная настройка

Казалось бы, что всё автоматизировано и не нужно особых усилий. Но бывают ситуации, когда нужно настроить роутер вручную. Это конечно всё сложно и непросто, но это позволит настроить роутер индивидуально под свои нужды.

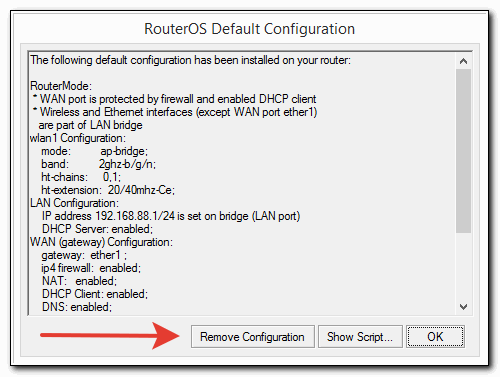

Удаляем заводскую конфигурацию

Ручную настройку можно провести, только удалив заводскую конфигурацию. Для этого нам нужно выбрать «Remove Configuration» в окне, которое появляется при первом запуске.

Если такое окно не появилось, то роутером кто-то пользовался. Не нужно переживать. В таком случае удаляем заводскую конфигурацию так:

Находим слева вкладку «System» и заходим в неё. Там выбираем «Reset Configuration»;
Появляется окно, в котором ставим галочку возле «No Default Configuration» и выбираем «Reset Configuration».

После этого Микротик перезагрузится и будет готов к работе.

Переименование сетевых интерфейсов

У роутеров Mikrotik есть небольшой минус с названием портов. Они все одинаково называются и можно запутаться. Именно для этого существует этот раздел.

Названия портов можно посмотреть в разделе «Interfaces Winbox».

Как видно из изображения, везде функцию порта WAN выполняет ether 1. Это не проблема, порты можно переименовать. Делается это так:

Нажимаем на название порта и выскакивают его свойства;

Картинка с сайта: provayder.net
В «Name» вводим нужное название и нажимаем «OK».

Так можно делать со всеми портами. Их можно переименовать или оставить так как есть. Переходим к настройке интернета.

Настройка интернета

Здесь есть несколько вариантов настройки. Начнём по порядку.

DHCP

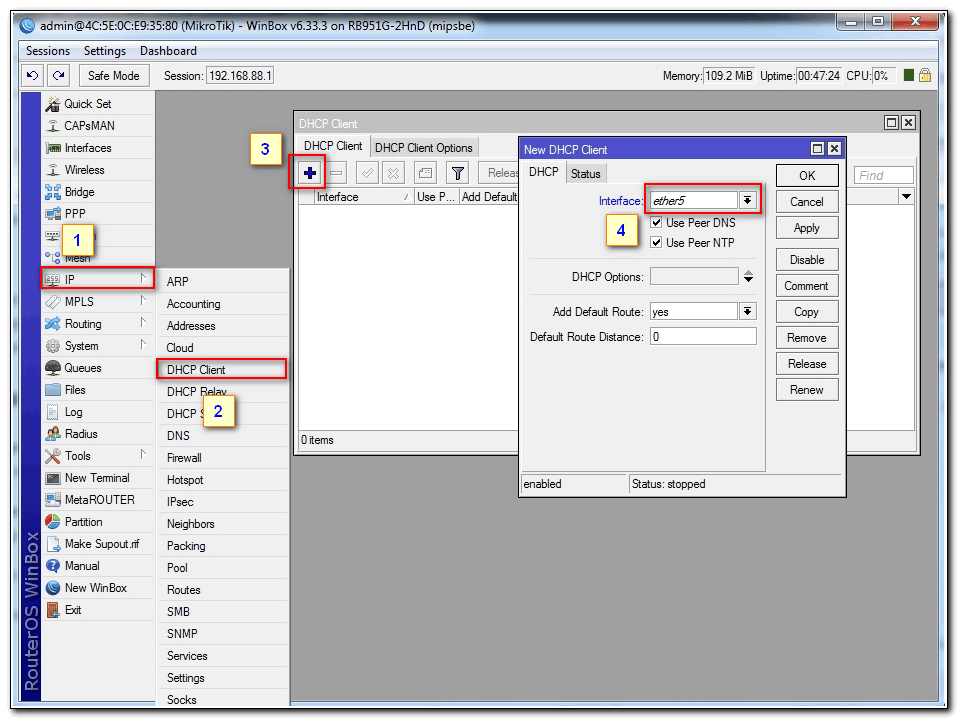

Для доступа к нему, ищем раздел «IP» и переходим там в «DHCP Client»

Появляется окно. Нажимаем в нём на «+», это даёт нам возможность создать нового клиента. Потом нажимаем «OK».

Пройдёмся подробней по этой вкладке.

«Use Peer DNS» показывает, что DNS будет использоваться от провайдера;
«Use Peer NTP» даёт возможность синхронизировать своё время со временем провайдера;
«Add Default Route» маршрут добавляется или нет в таблицу маршрутизации. Этот маршрут будет иметь приоритет перед остальными маршрутами.

Подключение со статическим IP

При необходимости воспользоваться этим типом подключения, нужно узнать у провайдера все требующиеся настройки. Что мы делаем, когда нам уже всё известно:

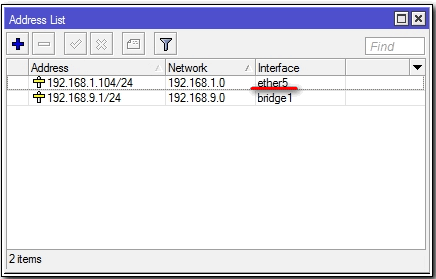

В разделе «IP» — «Adresses» делаем назначение нужного IP-адреса порту WAN;

Картинка с сайта: provayder.net

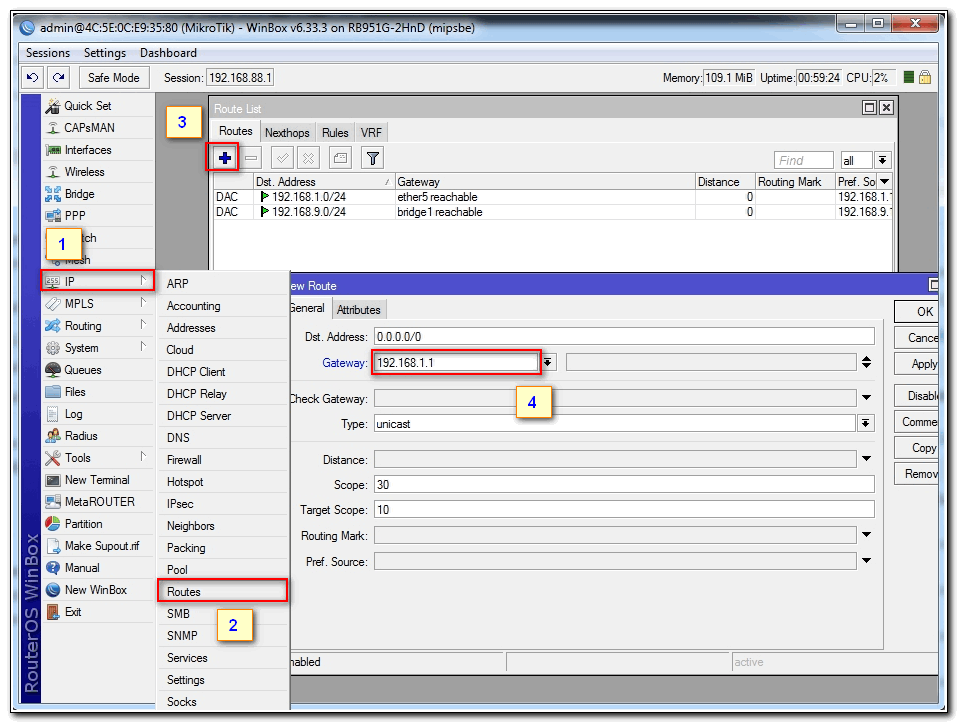

Добавляем маршрут по умолчанию. Для этого переходим в «Routes».

Картинка с сайта: provayder.net
Делаем добавление адреса сервера DNS.

Картинка с сайта: provayder.net

Всё, на этом настройка подключения статического IP завершена.

Закажите бесплатную консультацию

Соединение, требующее авторизации

Бывает такое, что провайдер может использовать соединение L2TP или PPPoE. Для того чтобы выставить настройки, нам нужно зайти во вкладку «PPP». Там нам нужно выполнить следующие действия:

Нажимаем на «+». Выбираем из списка своё соединение;

Картинка с сайта: provayder.net
Вводим в новом окне название создаваемого подключения;

Картинка с сайта: provayder.net
Находим вкладку «Dial Out» и вводим там логин и пароль, полученные от провайдера;

Картинка с сайта: provayder.net

Соединения L2TP и PPTP настраиваются аналогично. Отличие только в наличии в этой вкладке поля «Connect To». Туда вводится адрес VPN-сервера.

Если провайдер использует привязку по MAC-адресу

Бывают случаи, когда нужно изменить MAC-адрес на требуемый провайдером. Для этого нам нужно выбрать «New Terminal» и нажать в открывшемся окне «Enter».

В терминале вводим следующую команду: /interface ethernet set WAN mac-address=00:00:00:00:00:00

Переходим в «Interfaces» и открываем свойства WAN. Там смотрим, изменится ли MAC-адрес.

Его можно будет использовать только после настройки локальной сети.

Настраиваем беспроводную сеть

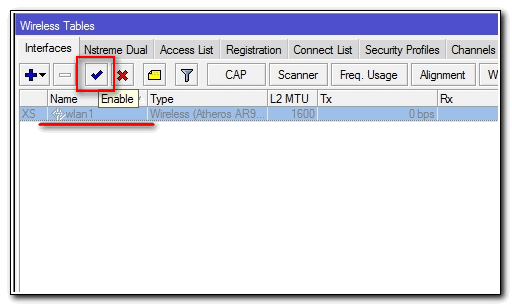

Для этого, нам нужно зайти во вкладку «Wireless».

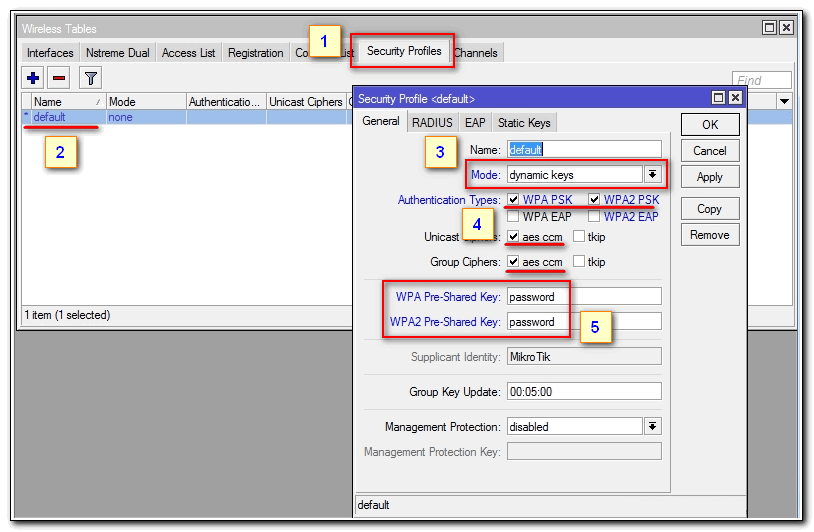

Переходим на вкладку профиля безопасности и нажимаем на «+». Появляется окно, в которое вводим пароль для wi-fi и ставим нужные способы шифрования.

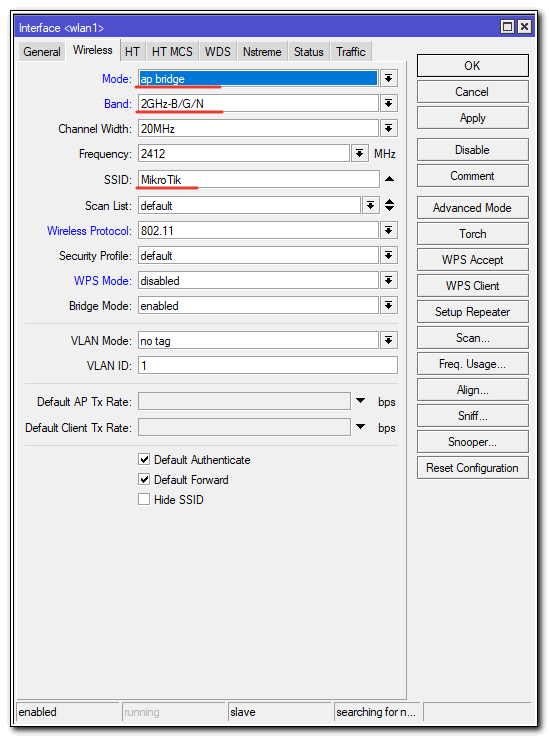

В свойствах находим вкладку «Wireless». Там делается вся настройка.

Выставите параметры, как на скриншоте.

Локальная сеть

Для её настройки делаем следующие шаги:

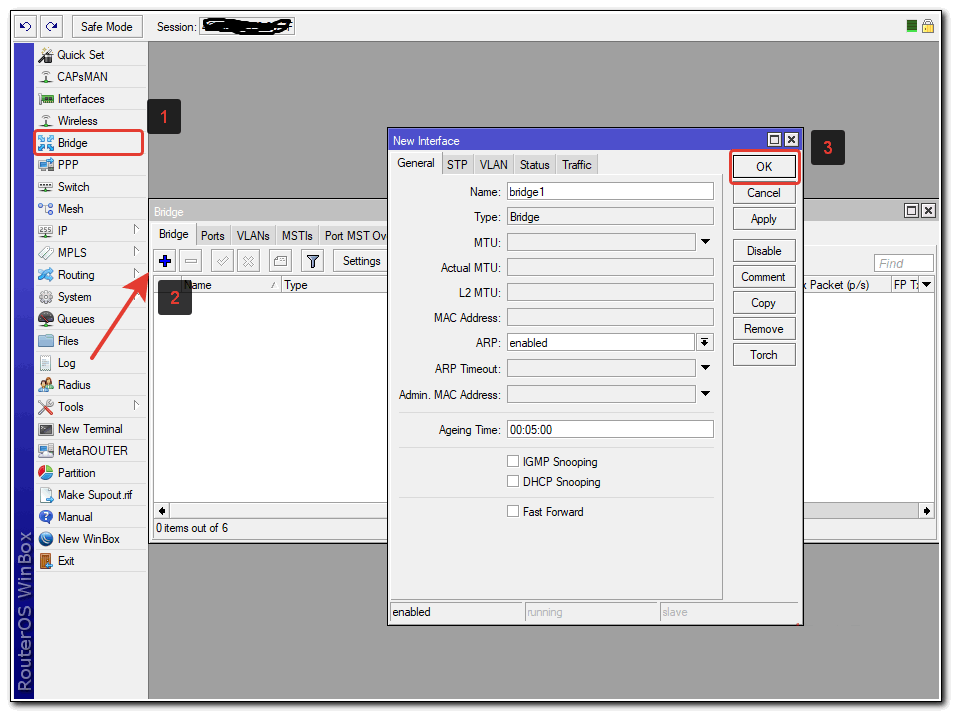

Создаём мост во вкладке «Bridge»;

Картинка с сайта: provayder.net

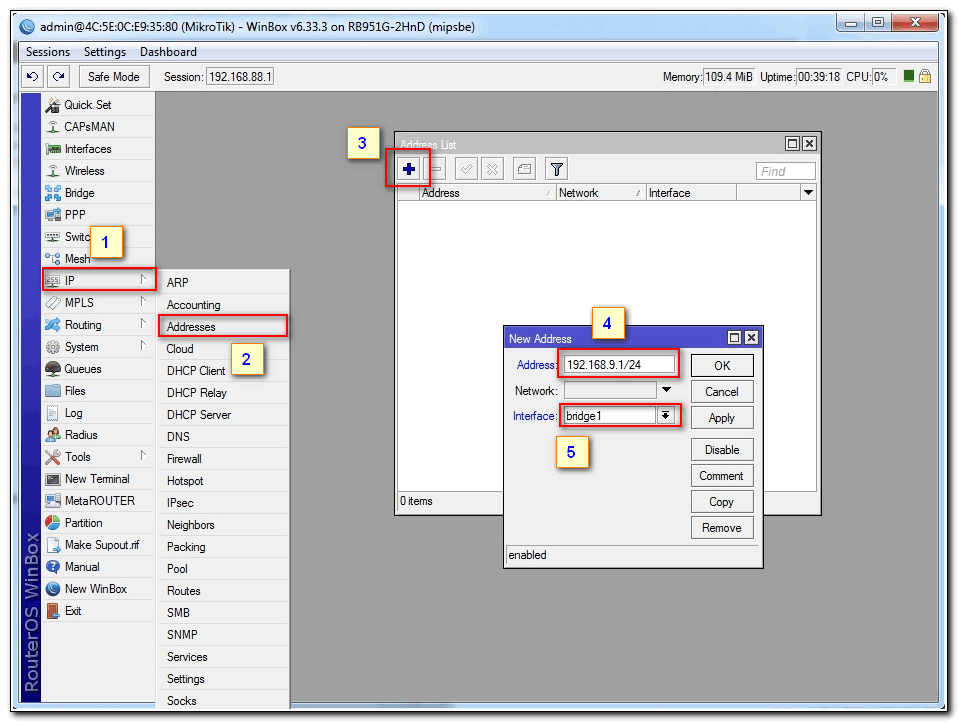

Назначаем мосту IP-адрес;

Картинка с сайта: provayder.net

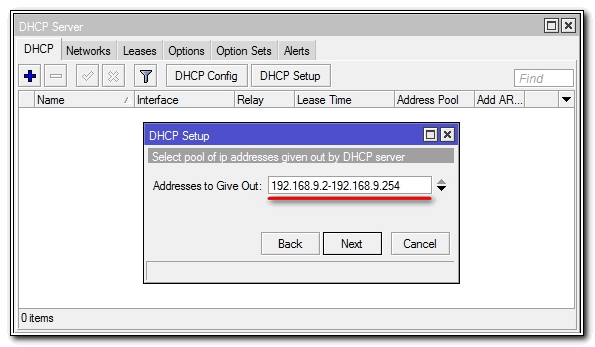

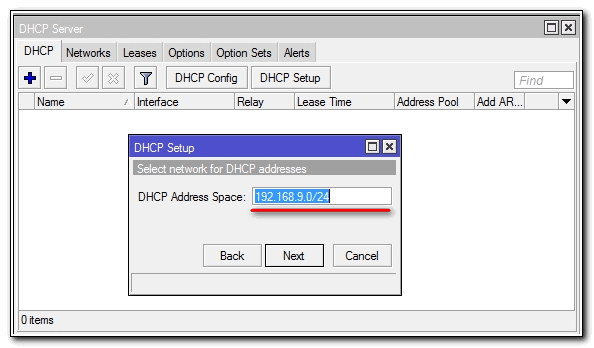

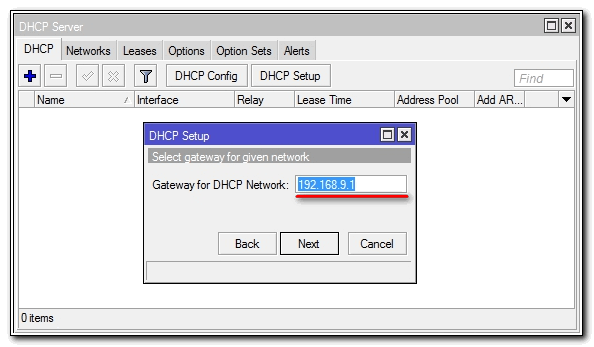

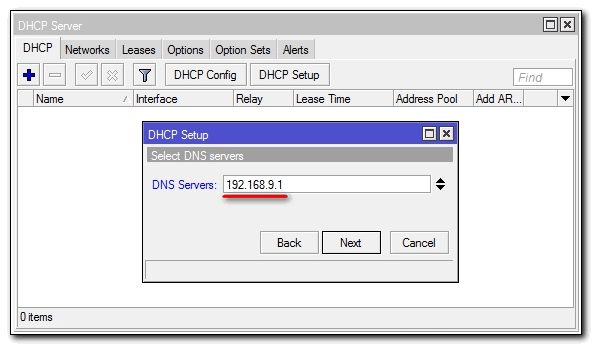

Для назначения моста DHCP сервером, нажимаем на «DHCP Setup» и выбираем нужные параметры. Для этого нажимаем «Next».

Картинка с сайта: provayder.net

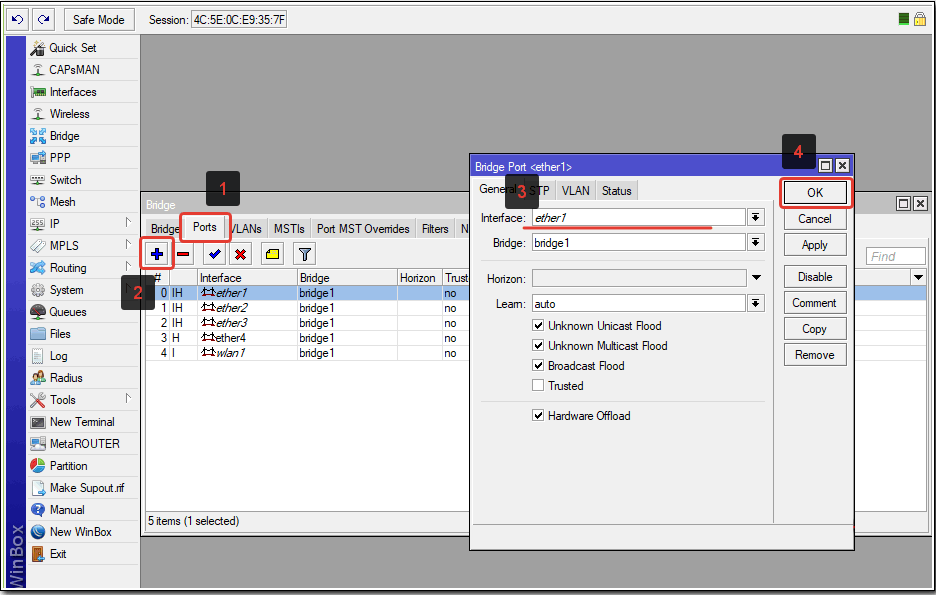

Заходим в «Bridge» и находим вкладку «Ports». С помощью этого, мы добавляем порты в мост.

На этом, мы заканчиваем настройку через программу Winbox. Следуйте всем шагам в инструкции и сможете нормально настроить свой роутер.

Настройка с помощью WebFig

Рассмотрим настройку wi-fi роутера через эту утилиту более подробно. Прежде всего, нам нужно зайти на веб интерфейс Микротика. Для этого вводим в браузере «https://192.168.88.1». Заходим в настройки через введение логина и пароля. В месте ввода логина пишем «admin», а поле с вводом пароля оставляем пустым. После ввода нажимаем на кнопку «Login».

Находим сверху вкладку «WebFig»

Заходим в неё и слева выбираем раздел «Wireless». Посередине откроется список подключений. Выбираем там «wlan1».

В выбранных настройках нас интересуют настройки под пунктом «Wireless».

В SSID указываем название сети wi-fi.

Мы почти закончили настройку wi-fi. Остаётся перейти в раздел «Security Profiles» и нажать там на «default».

Откроется окно, где в «Mode» нужно выбрать графу «dynamic keys», возле «Authentication Type» выбираем галочкой «WPA2 PSK». В «WPA2 Pre-Shared Key» вводится пароль от wi-fi сети.

После изменения настроек нужно повторно подключить роутер и перезагрузить компьютер.

С этим разобрались и как видно, нет никаких сложностей. Теперь возьмёмся за настройку локальной сети.

Локальная сеть

Для настройки этой сети делаем следующие шаги:

Заходим во вкладку «IP», там находим раздел «Adresses» и выбираем «Add New»;

Картинка с сайта: provayder.net
Вводим IP-адрес и добавляем в его конце /24. Зачем мы это делаем? Всё просто, это число соответствует маске подсети 255.255.255.0, потом выбираем «ether1» (бывают версии, где написано «ether1-gateway»);

Картинка с сайта: provayder.net
Возвращаемся во вкладку «IP» и выбираем там раздел «DHCP Client». Посередине появится список с буквой «D». На него мы и нажимаем;

Картинка с сайта: provayder.net

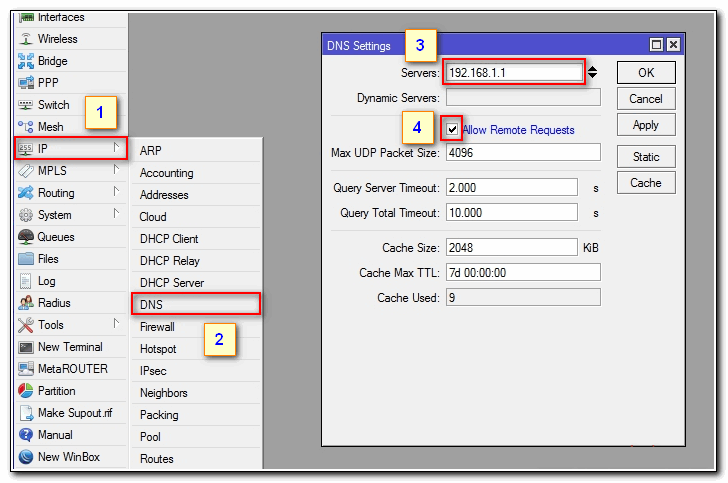

Снова возвращаемся в «IP» и теперь переходим в раздел «DNS». В нём мы вносим 2 IP-адреса серверов: 195.5.125.5 и 8.8.8.8;

Картинка с сайта: provayder.net
Нам нужна одновременная работа локальной сети интернета. Для этого снова заходим в «IP», там переходим во вкладку «Routes» и выбираем «Add New»;

Картинка с сайта: provayder.net
Выбираем «Dst. Address» и вводим в нём: 10.0.0.0/8, а в «Gateway» выбираем IP-адрес основного шлюза;

Картинка с сайта: provayder.net

На этом настройка локальной сети закончена. Идём дальше.

Настройка интернет соединения

Это последняя настройка роутера Микротик, через «WebFig». Что мы делаем?

Находим слева вкладку «PPP», находим список «Add New» и выбираем в нём «PPPoE Client»;

Картинка с сайта: provayder.net
Делаем выбор в «Interfaces» порта, через который будет идти подключение интернета. Затем, в поле «User» пишем свой логин, а в поле «Password» пароль. После этого выбираем «Use Peer DNS»;

Картинка с сайта: provayder.net
Если подключение прошло хорошо, то на созданном подключении начнёт происходить обмен данными;

Картинка с сайта: provayder.net
Теперь можно перейти к настройкам безопасности. Находим слева вкладку «Interfaces», там находим раздел «Interfaces list» и выбираем «Add New». В новом окне выбираем «List» и там выбираем «WAN». В «Interface» выбираем «pppoe-out1»;

Картинка с сайта: provayder.net
Далее идём во вкладку «IP» и там выбираем раздел «Firewall»;

Картинка с сайта: provayder.net
Можно приступать к редактированию пронумерованных правил. Выбираем 4 правило и убираем настройку в «In. Interface List». В «In. Interface» выбираем настройку «pppoe-out1»;

Картинка с сайта: provayder.net
Далее делаем переход во вкладку «Service Ports» и там производим отключение портов. Это делается нажатием на кнопку «D» во всех строчках;

Картинка с сайта: provayder.net
Во вкладке «IP» находим раздел «Services» и отключаем в нём не используемые способы захода.

Картинка с сайта: provayder.net

В завершение, мы создаём пользователя для входа в роутер Микротик и отключаем стандартного пользователя «admin».

Всё, на этом настройка wi-fi роутера через «WebFig» закончена.

Настройка с помощью Telnet

Что такое Telnet?

Это сетевой протокол. Его задача заключается в реализации текстового терминального интерфейса по сетям. Позволяет создавать взаимодействие между терминальными устройствами и процессами.

Используется в связке Терминал-Терминал и Процесс-Процесс. Некоторые клиентские утилиты так же имеют название «Telnet». Выполняет функции протокола уровня модели OSI.

Настройка этим способом будет делаться через подключение к MAC Telnet Server`у. В Telnet сервере на интерфейсе уже включён по умолчанию «ether1» и не нужно делать дополнительных действий.

Какие наши действия?

Открываем приложение «Терминал». Оно находится в подменю «Утилиты», которое находится в «Приложения»;

По сути, это та же командная строка как в Виндовс. Все нижеследующие команды вводятся в ней.

Делаем подключение к серверу: /tool mac-telnet 00:0c:10:e5:6с:79

Login: admin

Password:

Trying

00:0c:10:e5:6с:79...

Connected to 00:0c:10:e5:6с:79

  MMM      MMM       KKK                          TTTTTTTTTTT      KKK

  MMMM    MMMM       KKK                          TTTTTTTTTTT      KKK

  MMM MMMM MMM  III  KKK  KKK  RRRRRR     OOOOOO      TTT     III  KKK  KKK

  MMM  MM  MMM  III  KKKKK     RRR  RRR  OOO  OOO     TTT     III  KKKKK

  MMM      MMM  III  KKK KKK   RRRRRR    OOO  OOO     TTT     III  KKK KKK

  MMM      MMM  III  KKK  KKK  RRR  RRR   OOOOOO      TTT     III  KKK  KKK

  MikroTik RouterOS 5.26 (c) 1999-2013       http://www.mikrotik.com/

И так же помните, что для настройки через Telnet, вы должны использовать либо утилиту Winbox, либо Telnet клиент.

Если у вас случай, когда вы не знаете MAC-адрес, то можно его определить вот так:

/tool mac-scan

Если вы работаете через Winbox, то нажмите там на многоточие. По умолчанию, логин: admin, пароль: пустой.

После определения MAC, делаем проверку настроек IP-адреса.

Настройка IP-адреса

Делаем следующее:

/ip address

ip address> add address=192.168.88.5 netmask=255.255.255.0 interface=ether1

"print” вывод конфигурации

Далее, добавляем адрес шлюза:

/ip route

ip route; add gateway=192.168.88.1

"print” вывод конфигурации

Проводим настройку дополнительных маршрутов:

/ip route

ip route> add dst-address=x.x.x.x netmask=x.x.x.x gateway=x.x.x.x

(dst-address=”this is the subnet address”)

(netmask=”this is the mask of the dst-address”)

(gateway=”this is the next router to the dst-address”)

“print” вывод конфигурации

На этом всё. Теперь Микротик полностью настроен через Telnet.

Если нужно будет определить, на каких интерфейсах находится MAC-Server, то делаем это следующим образом:

[admin@192.168.88.5] tool mac-server print

Flags: X - disabled

 #   INTERFACE

 0   all

[admin@192.168.88.5] tool mac-server remove 0

[admin@192.168.88.5] tool mac-server add interface=ether1 disabled=no

[admin@192.168.88.5] tool mac-server print

Flags: X - disabled

 #   INTERFACE

 0   ether1

[admin@192.168.88.5] tool mac-server

Мы выполнили полную настройку роутера через Telnet. Делайте всё по инструкции, которая указана выше и вы максимально быстро настроите свой роутер.

Заключение

Мы прошли по всем шагам настроек. Увидели все способы настроек и сделали полный разбор шагов.

Вам нужно просто взять то, что есть в статье и делать всё строго по шагам. Не нужно ничего придумывать и экспериментировать, прочитали и повторили у себя. Надеемся, что статья была для вас полезной. Удачной вам настройки и спокойной работы с роутером!

Источник

Содержание:

Настройка Mikrotik
Настройка внутренних адресов маршрутизатора. Настройка DHCP-сервера
Настройка Wi-Fi
Настройка безопасности маршрутизатора
Настройка NAT
Настройка подсети DMZ
Настройка WAN
Настройка SNTP-клиента

Маршрутизатор RB2011 – это достойное решение для небольшого офиса. Однако, в конфигурации по умолчанию присутствуют некоторые недостатки:

В качестве WAN-порта используется интерфейс Ether1. Этот интерфейс гигабитный, как правило, выход в интернет осуществляется по каналу не выше 100 Мбит/сек и в таком случае использование гигабитного интерфейса не оправдано
100 Мбит порты заведены в соединение типа «мост» (bridge), что дает повышенную нагрузку на CPU маршрутизатора. Более логично использовать в этом случае встроенную микросхему коммутатора

Краткое описание настройки маршрутизатора RB2011, исходя из нашего опыта:

В качестве основного выхода в интернет используем 100 Мбит интерфейс Ether10
Интерфейс Ether9 нужно зарезервировать для дальнейшего использования, когда в этом возникнет необходимость
Интерфейсы Ether6-Ether8 используются для подключения DMZ. Для этого настроим соответствующий Switch-процессор
Гигабитные интерфейсы Ether1-Ether5 будем использовать для подключения локальной сети
Wi-Fi будет использовать ключ WPA2-PSK и находиться в локальной сети

Приступаем к поэтапной настройке Mikrotik. Сначала необходимо зайти на сайт по адресу www.mikrotik.com и скачать последнюю прошивку для вашего маршрутизатора. Она пригодится в дальнейшем.

1. Подключаем компьютер в порт Ether 5. Есть возможность подсоединить и в любой другой, кроме Ether1, но лучшим вариантом будет именно Ether 5. Это упростит дальнейшую настройку.

Базовая настройка маршрутизаторов MikroTik на примере RB2011 - EFSOL

Рисунок 1 – Веб-интерфейс Mikrotik

2. Скачиваем программу Winbox (ссылка отмечена красным прямоугольником).

После завершения загрузки программы необходимо закрыть браузер и запустить Winbox. В поле Address вводим 192.168.88.1, в поле User вводим admin. Поле Password оставляем пустым.

Рисунок 2 – Окно Winbox

3. Появляется окно приветствия с запросом о сохранении конфигурации по умолчанию.

Рисунок 3 – Окно Winbox

4. Выбираем Remove Configuration.

5. Завершаем работу с WinBox и подключаем компьютер в первый порт маршрутизатора.

6. Так как у маршрутизатора RB2011 после сброса конфигурации нет IP-адреса, необходимо воспользоваться mac-telnet. Для этого нужно снова запустить программу Winbox и справа от окна ввода адреса нажать на кнопку […]. Через некоторое время в окне появится mac-адрес маршрутизатора RB2011 и ip-адрес 0.0.0.0.

Рисунок 4 – Отображение MAC-адреса маршрутизатора

Щелкаем левой кнопкой мыши по MAC-адресу, чтобы он попал в поле «Connect to». И нажимаем на кнопку Connect.

7. После подключения к маршрутизатору берем ранее скачанный файл с прошивкой и перетаскиваем его в окно программы Winbox. В результате этого действия прошивка начнет загружаться на маршрутизатор.

Рисунок 5 – Загрузка файла с прошивкой

После окончания загрузки переходим в меню System и выбираем пункт Reboot.

Рисунок 6 – Выбор пункта Reboot в меню System

Подтверждаем перезагрузку устройства.

ВНИМАНИЕ. В момент обновления прошивки устройство может загружаться очень долго (до 3-5 минут). Ни в коем случае не выключайте питание!

8. После обновления прошивки необходимо обновить загрузчик устройства. Для этого заходим в меню System/Routerboard.

Рисунок 7 – Окно настройки интерфейса Ether1

И если версии Firmware отличаются, нажимаем кнопку Upgrade, после чего перезагружаем маршрутизатор.

Этап 2. Настройка внутренних адресов маршрутизатора. Настройка DHCP-сервера

1. После загрузки маршрутизатора RB2011 заходим в Winbox по MAC-адресу и приступаем к настройке внутренних интерфейсов. Сначала нам необходимо объединить порты 1-5 в общий аппаратный коммутатор. Ведущим портом в нем назначается порт номер 1 и его необходимо переименовать на LAN1-Master. Остальные порты получат название LAN-Slave. Для этого мы:

Открываем меню Interfaces
Двойным нажатием по интерфейсу Ether1 открываем окно и изменяем название порта на LAN1-Master. После чего нажимаем кнопку OK
Затем открываем интерфейс Ether2, переименовываем порт на LAN2-Slave и в поле Master Port выбираем LAN1-Master

Рисунок 8 – Окно настройки интерфейса Ether2

Таким образом, порт добавляется в группу коммутатора с главным портом LAN1-Master. Аналогичные действия нужно провести с интерфейсами Ether3, Ether4 и Ether5.

После завершения операций в окне должно появится:

Рисунок 9 – Окно со списком интерфейсов

Буква S напротив интерфейса обозначает что он находится в состоянии Slave.

2. Теперь аналогичным способом настраиваются интерфейсы для DMZ.

Ether6 станет DMZ6-Master, а для Ether7 и Ether8 DMZ-Slave, установлена в качестве Master-порта интерфейс DMZ6-Master.

Рисунок 10 – Окно со списком интерфейсов

3. Необходимо переименовать интерфейсы Ether10 в WAN1. Интерфейс Ether9 остается незатронутым. При необходимости его можно использовать как еще один порт DMZ, указав на нем соответствующий Master-порт, или в качестве второго WAN-интерфейса, если нам потребуется резервирование канала. Также его можно будет добавить в описываемый в следующем разделе Bridge, чтобы получить еще один LAN-порт. В итоге должно получиться следующее:

Рисунок 11 – Окно со списком интерфейсов

4. Теперь необходимо создать интерфейс Bridge, который объединит коммутатор из интерфейсов LAN и интерфейс Wi-Fi.

Для этого открываем меню Bridge, нажимаем кнопку с красным знаком [+] и в открывшемся окне вводим название нового интерфейса Bridge-Local, после чего нажимаем ОК.
Переходим на закладку Ports и последовательно добавляем порт LAN1-Master и порт Wlan1.

Рисунок 12 – Окно создания интерфейса Bridge

После проведения последней операции должно получиться следующее:

Рисунок 13 – Список интерфейсов Bridge

5. Теперь назначим LAN-адрес маршрутизатора. В качестве адреса используется 192.168.88.1 с подсетью 255.255.255.0, что можно обозначить как 192.168.88.1/24.

Для этого нужно открыть меню IP/Adresses, в открывшемся окне нажать кнопку с красным знаком [+] и заполнить поля, как показано на рисунке 14, после чего нажимаем кнопку ОК.

Рисунок 14 – Окно добавления нового LAN-адреса

6. Теперь настраиваем DNS-сервер. Для этого зайти в меню IP/DNS, в открывшемся окне заполнить адреса DNS-серверов и поставить галочку рядом с Allow Remote Reqests.

Рисунок 15 – Окно с настройками DNS*

*В качестве примера введены адреса публичных серверов Google, необходимо заменить их на адреса, полученные у провайдера.

Для ввода второго и следующих DNS-серверов воспользуйтесь кнопкой «Стрелка вниз» рядом с полем ввода адреса сервера.

7. Переходим к настройке DHCP-сервера. Для этого нужно перейти в меню IP/DHCP Server и нажать кнопку DHCP Setup. В качестве интерфейса выбираем Bridge-Local.

Рисунок 16 – Окно с настройками DHCP

После чего нажать кнопку Next, пока в ячейке не появится «DNS Servers»

Рисунок 17 – Окно с серверами DNS

Нужно удалить нижний номер сервера нажатием на кнопку «стрелка вверх», рядом с полем, а в верхнем прописываем адрес маршрутизатора — 192.168.88.1.

Рисунок 18 – Окно с прописанным адресом маршрутизатора

Нажимаем кнопку Next до появления сообщения об успешной настройке DHCP.

Закрываем программу Winbox, вытаскиваем Ethernet кабель из ПК и вставляем его назад. Убеждаемся, что компьютер получил адрес от маршрутизатора.

После чего подключаемся к маршрутизатору по IP-адресу 192.168.88.1, который необходимо ввести в поле Connect to.

Этап 3. Настройка Wi-Fi

1. Заходим на вкладку Wireless. Дважды щелкаем кнопкой мыши по интерфейсу Wlan1.

Рисунок 19 – Окно с настройками Wlan1

Нажимаем на кнопку Advanced Mode и переходим на вкладку Wireless.

Заполняем значения, как приведено на рисунке. Измененные значения обозначены синим.

Рисунок 20 – Вкладка настроек Wireless

2. Переходим на вкладку Advanced. Вводим следующие значения:

Рисунок 21 – Вкладка настроек Advanced

3. Переходим на вкладку HT. Изменяем следующие параметры:

Рисунок 22 – Вкладка настроек HT

И применяем конфигурацию нажатием кнопки ОК.

4. Переходим на вкладку Security Profiles:

Рисунок 23 – Вкладка настроек Security Profiles

Дважды нажимаем на профиль default.

Выбираем mode=dynamic keys, ставим режим WPA2 PSK, aes-ccm и в поле WPA2 Pre-Shared Key вводим пароль на доступ к Wi-Fi.

Рисунок 24 – Настройка профиля безопасности

Нажимаем кнопку ОК.

5. Переходим на вкладку interfaces и нажимаем кнопку с синей галкой, чтобы включить беспроводной интерфейс.

Рисунок 25 – Завершение настройки Wi-Fi

Настройка Wi-Fi завершена.

Этап 4. Настройка безопасности маршрутизатора

1. Перед настройкой подключения к сети Интернет необходимо сначала настроить безопасность маршрутизатора, как минимум, отключив ненужные сервисы, и поменяв пароль администратора.

Рисунок 26 – Меню IP/Services

2. Последовательно выделяем сервисы FTP, Telnet и WWW. Нажатием на красный крест отключаем их.

Рисунок 27 – Деактивация сервисов

Этап 5. Настройка NAT

1. Перейти в меню IP/Firewall. В открывшемся окне перейти на закладку NAT и добавить новое правило. На закладке General выбрать Chain/srcnat и Out Interface=WAN1.

Рисунок 28 – Окно настройки NAT

2. На вкладке Action выбрать Masquerade.

Рисунок 29 – Окно настройки NAT. Вкладка Action

Сохраним правило, нажав кнопку OK.

Этап 6. Настройка подсети DMZ

Теперь нам необходимо задать адреса в сети DMZ. Для этого необходимо войти в меню IP/Addresses и задать адреса, которые будут использоваться в этой сети. Для примера, используем сеть 10.10.10.0/24 и адрес маршрутизатора 10.10.10.1/24.

Рисунок 30 – Настройка подсети DMZ

Этап 7. Настройка WAN

1. Для примера, провайдер нам выделил адрес 172.30.10.2 маску 255.255.255.252 и шлюз по умолчанию 172.30.10.1. Маска 255.255.255.252 имеет длину /30.
Заходим в меню IP/Addresses и добавляем адрес маршрутизатора.

Рисунок 31 – Настройка WAN

2. Затем переходим в меню IP/Routes и добавляем шлюз по умолчанию. (Шлюз по умолчанию задается маршрутом 0.0.0.0/0). Для этого добавляем маршрут:

Рисунок 32 – Настройка маршрута

Сохраняем его, нажав кнопку ОК. После чего, у Вас должен заработать интернет.

Этап 8. Настройка SNTP-клиента

Маршрутизаторы Mikrotik не имеют встроенного аппаратно-независимого таймера. Однако, нам необходимо, чтобы в журнале событий отображалось действительное время. Для этого необходимо настроить часовой пояс и SNTP-клиента.

1. Открываем меню System/Clock и выставляем свой часовой пояс (в примере Europe/Moscow):

Рисунок 33 – Настройка часового пояса

2. Затем нужно перейти в меню System/SNTP Client. Если у вас в сети нет NTP-сервера, воспользуйтесь открытым сервером NTP в Интернет. Например, ru.pool.ntp.org. Нам необходимо узнать IP-адреса серверов.

В командной строке своего компьютера набираем команду: nslookup ru.pool.ntp.org
Узнаем адреса серверов:
: ru.pool.ntp.org
Addresses:95.104.193.195 91.206.16.3 188.128.19.66 95.140.150.140
Выбираем любые два из них и вводим в окно настройки NTP-Клиента

Рисунок 34 – Настройка SNTP

Нажимаем кнопку ОК, чтобы сохранить настройки.

На этом базовая настройка маршрутизатора успешно завершена.

В начало статьи

Источник

Сегодня мы рассмотрим основы настройки MikroTik для подключения к интернету. Эта инструкция создана для тех, кто только начинает своё знакомство с устройствами, поскольку все действия будут выполняться с самого начала. Основные настройки мы будем проводить на одной из популярных моделей маршрутизаторов, а именно на RB951G-2HnD. Однако всё, что описано здесь, будет актуально для любого устройства на операционной системе RouterOS, что охватывает практически все устройства MikroTik.

Основная информация

MikroTik представляет собой маршрутизаторы, коммутаторы, точки доступа и множество другого сетевого оборудования, производимого латвийской компанией. Она заслужила свою популярность благодаря доступным и функциональным сетевым решениям.

Когда мы впервые приступили к настройке устройства этой марки, нас поразило множество возможностей, предоставляемых железкой. Масштаб функциональности маршрутизаторов действительно впечатляет: от мультикаста и MPLS до многочисленных технологий VPN. Один такой роутер может легко справиться с потребностями небольшой компании и её филиалов, подключенных, например, через PPTP.

Однако стоит учитывать, что для новичков первоначальная настройка MikroTik может показаться сложной. Именно поэтому мы и решили подготовить эту статью.

Распаковка и инициализация устройств

Итак, у нас есть несколько роутеров. Первым шагом нам следует установить на наши компьютеры утилиту для настройки — Mikrotik Winbox. Через эту программу можно конфигурировать все роутеры данного производителя. Тем не менее, коммутаторы чаще всего используют web-интерфейс для настройки (хотя не все из них).

Мы подключаем наши устройства к сети, причем в любой порт, кроме первого, так как у него уже есть предустановленные настройки, и этот порт предназначен для интернета. Затем запускаем Winbox, переходим на вкладку Neighbors (обнаружение) и ждем некоторое время, пока устройства будут обнаружены. После этого нажимаем на Mac адрес каждого из роутеров, используем стандартный логин «admin» и производим подключение.

После авторизации откроется окно RouterOS Default Configuration с базовыми настройками от производителя. Эти настройки имеет смысл оставить, если дальнейшие изменения в конфигурации не планируются. Однако начинающим может быть трудно разобраться в этих предустановках, поэтому мы рекомендуем сбросить конфигурацию MikroTik, нажав на кнопку Remove Configuration.

Примечание! Для полного сброса настроек можно также удерживать кнопку Reset на задней панели устройства или ввести команду в терминале: system reset. Примерно через минуту устройство выполнит перезагрузку, и мы снова можем подключиться к нему.

Настройка внутренней сети

Сначала создадим внутреннюю сеть для наших рабочих станций или дома. Одной из особенностей MikroTik является равноправие всех портов: у нас нет специально назначенного порта для интернета и остальных для локальной сети. Мы можем настраивать их как нам удобно с помощью Bridge. Если упростить, Bridge — это объединение физических портов в один логический пул. Стоит отметить, что Wi-Fi тоже считается интерфейсом, и если мы хотим, чтобы он имел ту же локальную сеть, что и порты, его тоже следует добавить в Bridge.

В нашем случае мы определим пятый порт как WAN, а все остальные порты объединим в Bridge, где они будут действовать как коммутатор.

Переходим в соответствующий раздел
Создаем Bridge
Сохраняем изменения

Все параметры в этом разделе у MikroTik можно оставить по умолчанию. Если хотите, можем изменить название на что-то более интуитивно понятное, например, на bridge_lan. Далее переходим к вкладке port и добавляем все порты, кроме ether5, используя кнопку добавления.

Первоначальная настройка интерфейсов на уровне портов завершена. Теперь у нас в ether1, 2, 3, 4 и wlan1 один и тот же широковещательный домен, в то время как ether5 предназначен для подключения к интернет-провайдеру.

Настройка DHCP-сервера и основного шлюза для LAN

Теперь на наших роутерах следует настроить DHCP-серверы и присвоить IP-адреса интерфейсам, которые будут служить шлюзами для внутренних сетей. Для выполнения этой задачи переходим в раздел IP -> Addresses и добавляем соответствующие адреса.

В поле адрес вводим нужную нам подсеть и выбираем интерфейс bridge1. После этой процедуры наши роутеры MikroTik будут доступны по этому адресу через объединённые порты и через Wi-Fi (который мы ещё настроим позже).

Далее, чтобы все устройства в наших сетях автоматически получали IP-адреса, мы переходим в раздел IP -> DHCP и начинаем настройку через опцию DHCP Setup. Выбираем интерфейс, на котором будет работать DHCP (в нашем случае это bridge1), нажимаем на Next и оставляем диапазон адресов по умолчанию. В наших примерах это будет подсеть, где располагается сам роутер. Таким образом, роутеры будут раздавать адреса в диапазоне от 192.168.9.2 до 192.168.9.255

Затем указываем адрес шлюза, который будут получать все подключенные устройства в наших сетях. Поскольку у нас используются роутеры MikroTik, оставляем значения по умолчанию.

В следующем этапе мы решаем, раздавать ли весь доступный диапазон адресов или только его часть. Обычно рекомендуется исключить первые 10 адресов, так как в дальнейшем могут добавиться другие роутеры или коммутаторы, которым потребуется статический IP. Однако для наших текущих нужд это не критично, поэтому мы оставляем все как есть.

И в завершение последнего этапа задаем DNS. Если в нашей сети присутствует специализированный DNS сервер, мы указываем его IP. В противном случае, например при настройке домашней сети, ставим IP адрес самого роутера (что и будет наиболее распространенным вариантом).

Жмём «Далее», последующие параметры оставляем без изменений. Таким образом, завершена настройка DHCP-сервера и шлюза по умолчанию на MikroTik. Теперь переходим к следующему этапу.

Пришло время подключить наши роутеры к интернет-провайдерам и настроить интернет. Есть множество способов сделать это, и мы рассмотрим два наиболее популярных метода:

1. Провайдеры подвели к нам кабели, и мы автоматически получаем все настройки через DHCP.

2. Провайдеры предоставили нам специфические настройки, которые необходимо внести вручную.

Теперь, подключая кабель к пятому порту (как было указано ранее, именно этот порт мы будем использовать), мы переходим в раздел IP -> DHCP Client. Здесь выбираем в Interface соответствующий порт и убеждаемся, что все галочки установлены так, как указано на скриншоте, и что параметр Add Default Route установлен в значение yes.

Проверку корректности настроек можно осуществить прямо в этом разделе или перейти в раздел IP -> Addresses. Если адреса успешно получены, то мы все сделали правильно.

Вариант номер 2. Настройки, предоставленные провайдером, требуют ручного ввода. Они выглядят следующим образом:

IP адреса: 192.168.1.104
Маска: 255.255.255.0
Шлюз: 192.168.1.1
DNS: 192.168.1.1

Сначала назначаем IP-адреса в том же разделе, что и при задании статического адреса. Но в этом случае мы выбираем интерфейс ether5 и указываем 192.168.1.104/24.

Во-вторых, необходимо задать шлюз по умолчанию (это адрес, куда наши роутеры будут отправлять все запросы, на которые у них нет ответа, в основном все, что мы ищем в интернете). Для этого переходим в IP -> Routes и через кнопку «+» добавляем новый маршрут, как отображено на картинке.

В-третьих, необходимо задать DNS-сервер (это особенный узел, который преобразует доменные имена в IP-адреса, например, vk.ru = 89.111.176.202). Для этого переходим в раздел IP -> DNS и в поле Servers указываем его адрес.

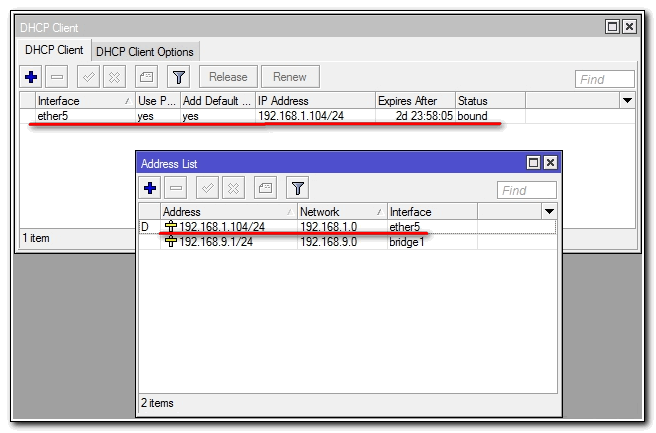

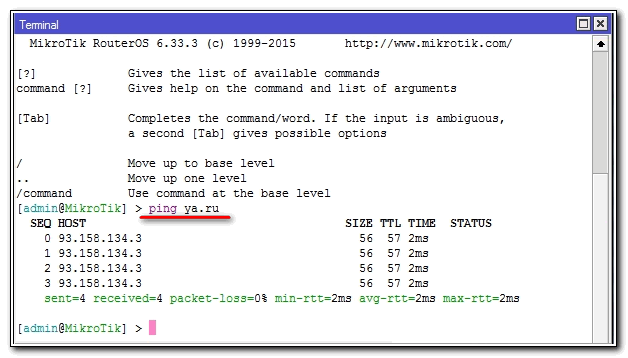

Настройка интернета от провайдера завершена. Давайте удостоверимся в корректности наших действий, воспользовавшись утилитой ping для сайта ya.ru

На этом настройка Mikrotik еще не завершена. Чтобы устройства из локальной сети могли получить доступ в интернет, нам необходимо выполнить еще один шаг.

Настройка NAT на MikroTik

NAT — это технология, разработанная из-за ограниченности адресов ipv4. В дословном переводе это «трансляция сетевых адресов». Говоря простым языком, роутеры будут подменять запросы из локальной сети и отправлять их с их собственных IP-адресов. Это также служит дополнительной защитой для внутренней сети. Все настройки выполняются в разделе IP -> Firewall, на вкладке NAT.

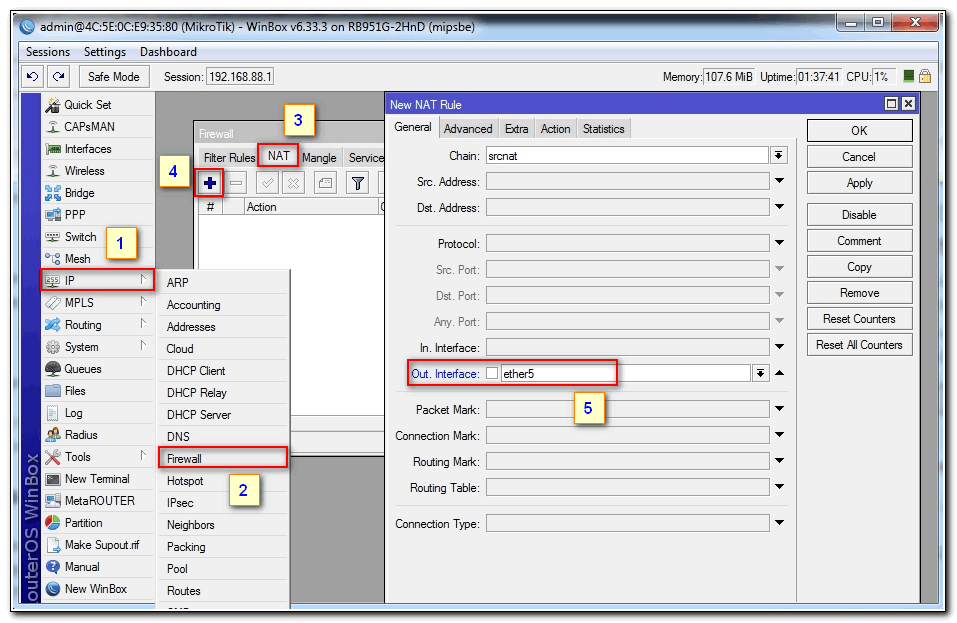

Для этого нужно добавить следующее правило:

Chain – srcnat
Interface – ether5 (или соответствующий порт)
На вкладке Action выбирается – masquerade

Нажимаем ОК, и на компьютерах внутри сети должен появиться доступ в интернет. Таким образом, они получают все необходимые настройки от MikroTik через DHCP, функционирует NAT, работает DNS, и запрос направляется к шлюзу по умолчанию. А что насчет Wi-Fi? Пока его нет, но мы сейчас это исправим.

Настройка Wi-Fi точек доступа на MikroTik

Следует отметить, что Wi-Fi представляет собой весьма обширную тематику, которую можно было бы разбить на несколько статей. В данном руководстве мы рассмотрим, как просто и быстро организовать Wi-Fi на MikroTik для домашних нужд или небольшого офиса. Если вы стремитесь узнать больше о деталях (ccq, ширина канала и так далее), то позже мы подготовим детальный материал по этой теме.

Изначально интерфейсы wlan отключены, так что первым делом нам следует их включить в разделе Wireless.

Затем следует настроить профили безопасности — это раздел, где устанавливаются параметры безопасности для точек доступа.

Переходим в соответствующую вкладку
Двойным кликом открываем профиль «default»
Устанавливаем для ключей параметр «динамические»
Для авторизации выбираем следующие типы: WPA PSK, WPA2 PSK, aes ccm
В полях WPA и WPA2 Pre-Shared Key задаем пароль для Wi-Fi. Рекомендуется выбрать сложный пароль

Закончив с этим, сохраняем все изменения и переходим в раздел Wireless на вкладку interfaces. Двойным кликом открываем wlan1. Затем настраиваем все параметры, следуя указанным рекомендациям.

Здесь следует уделить внимание следующим параметрам:

SSID – это имя вашей точки доступа, которое будут видеть все устройства, подключенные через Wi-Fi

Mode – рекомендуется выбрать значение «ap bridge»

Что касается Frequency, установите значение так, как указано на образцовом скриншоте. Это частота канала. В идеале частоту следует выбирать после анализа частотного спектра, но если вы не в курсе, что это такое, установите любое подходящее значение — система все равно будет работать. На этом этапе настройка роутера MikroTik завершена, и его можно использовать.

Также мы рекомендуем установить пароль для администратора, потому что без него любой, зная логин admin, сможет подключиться к вашему устройству. Эту процедуру можно выполнить в разделе System -> Users.

Нажимаем правой кнопкой мыши на имя пользователя и выбираем опцию Password. В появившемся окне вводим и подтверждаем желаемый пароль. Надеемся, что наша статья оказалась полезной для вас.

Источник

За роутерами Mikrotik давно закрепилась слава «сложных» в настройке. Это действительно так, если говорить о начинающих. После обычных роутеров, где производитель практически за руку ведет пользователя от настройки к настройке, RouterOS пугает обилием возможностей и отсутствием привычных интерфейсов. Но не стоит пугаться, если вы имеете начальные знания по устройству и работе сетей, то очень скоро вы будете чувствовать себя как рыба в воде, а настройки иных роутеров наоборот покажутся вам ограниченными. Сегодня мы начнем с базовой настройки, чтобы научить ваш Mikrotik всему тому, что умеют обычные роутеры.

Онлайн-курс по MikroTik
Научиться настраивать MikroTik с нуля или систематизировать уже имеющиеся знания можно на углубленном курсе по администрированию MikroTik. Автор курса, сертифицированный тренер MikroTik Дмитрий Скоромнов, лично проверяет лабораторные работы и контролирует прогресс каждого своего студента. В три раза больше информации, чем в вендорской программе MTCNA, более 20 часов практики и доступ навсегда.

В сети имеется достаточное количество инструкций по настройке роутеров этой марки, с разными подходами к этому процессу, поэтому мы не будем претендовать на истину в последней инстанции, а выразим наше видение этого вопроса. В первую очередь мы считаем, что возможности не должны опережать знания, поэтому не следует сразу браться за настройку сложных сетевых конфигураций. Лучше всего сначала разобраться в базовых настройках и только потом, по мере появления опыта переходить к более сложным схемам.

В свое время, когда вчерашний студент приходил на производство, ему говорили: «Забудь все чему тебя учили, и слушай сюда». Этот подход как никогда справедлив, если вы первый раз берете в руки Mikrotik, забудьте о предыдущем опыте с другими роутерами и готовьтесь осваивать новые подходы.

Прежде всего абсолютно неважно какая именно модель роутера у вас в руках, главное, что внутри находится RouterOS, а значит вам подойдет любая инструкция по настройке, за небольшими поправками, связанными с аппаратными ограничениями (скажем, если в вашей модели отсутствует Wi-Fi, то часть инструкции посвященную настройке беспроводной сети вы можете просто пропустить).

Поэтому для подготовки материалов по Mikrotik мы будем использовать виртуальные машины с RouterOS, прибегая к реальному оборудованию только чтобы показать какие-то специфичные моменты.

Подготовка к настройке

Первым делом, взяв в руки Mikrotik, следует обновить версию RouterOS до актуальной. Это следует сделать по нескольким причинам, в первую очередь в целях безопасности. Еще свежа история с широкой эксплуатацией уязвимости CVE-2018-14847, несмотря на то что производитель оперативно выпустил патч. Просто пользователи не спешили обновлять свои устройства, как говорится — пока гром не грянет…

Во-вторых, начиная с RouterOS 6.41 были изменены настройки коммутации и если вы хотите использовать актуальные инструкции, перед настройкой версию ОС следует обязательно обновить.

Для этого перейдем на сайт производителя в раздел Downloads и скачаем свежую версию Winbox — графической утилиты для настройки, а также свежую версию RouterOS. Представленные на странице пакеты отличаются только архитектурой вашего роутера, если вы ее не знаете, то рядом перечислены все подходящие модели роутеров. В каждом разделе представлено два пакета: Main и Extra, первый — это основная прошивка, то, что находится в вашем устройстве из коробки, второй — дополнительные пакеты, которые можно установить самостоятельно, они нам сейчас не нужны.

Теперь подключим патч-корд к любому порту роутера, кроме первого и запустим WinBox. По умолчанию в Mikrotik включен MAC-сервер, что позволяет подключаться к устройству по MAC-адресу, не меняя настройки сетевого адаптера. Ваше устройство через некоторое время появится на закладке Neighbors, после чего щелкните мышью на поле MAC-адреса, который автоматически подставится в строку подключения, для входа используйте admin с пустым паролем.

Для обновления перейдите в раздел Files и загрузите скачанный ранее пакет c RouterOS, это можно сделать как кнопкой Upload, так и простым перетаскиванием файла в окно. После чего просто перезагрузите устройство: System — Reboot.

Следующим шагом обновим загрузчик RouterBOOT, для этого перейдем System — Routerboard и сравним текущую версию с доступной прошивкой, для обновления нажмите Upgrade и еще раз перезагрузите устройство.

И, наконец, сбросим конфигурацию устройства. Хорошей практикой настройки Mikrotik является полный сброс настроек по умолчанию и настройка устройства с нуля, таким образом вы не только настроите свой роутер именно так, как нужно вам, но и будете уверенны, что настройки не содержат никаких «сюрпризов», которые вы могли просто не заметить. Для этого выберем System — Reset Configuration и установим флаги No Default Configuration и Do Not Backup, после чего выполним сброс устройства, при этом роутер снова будет перезагружен.

Настройка портов и коммутация

В старых версиях RouterOS было два варианта настройки коммутации: аппаратный, при помощи чипа коммутации (через мастер-порт) и программный (через мост), в современных версиях используется только один вариант — через мост, при этом чип коммутации будет задействован автоматически, при наличие такой возможности, т.е. коммутация будет по-прежнему выполняться на аппаратном уровне. Более подробно мы коснемся этого момента немного позже.

Открыв раздел Switch можно посмотреть какие чипы коммутации установлены в вашем роутере и какие порты они обслуживают:

Для примера показан RB2011, который имеет два чипа коммутации: первый обслуживает порты ether1-ether5 и spf, второй ether6-ether10. Для портов, обслуживаемых одним чипом, доступна аппаратная коммутация, между портами обслуживаемыми разными чипами коммутация будет программной. Это следует учитывать при распределении портов, скажем если мы для файлового сервера выделим ether7, а для клиентов ether2-ether5, то получим повышенную нагрузку на устройство из-за программной коммутации.

Для новичков сообщим еще одну новость: в Mikrotik нет LAN и WAN портов, любой порт может быть настроен как вам нужно. Есть два внешних канала — настроим два WAN, нужно обслуживать две внутренних сети — не проблема, создадим две группы коммутации.

Далее в нашем примере мы будем использовать пятипортовый роутер и в качестве внешнего порта будем использовать здесь и далее последний порт. Остальные порты будут объединены в группу коммутации для локальной сети. Откроем Interfaces — Interface и добавим к портам ether1 и ether5 комментарии, указывающие на их назначение. Также можно переименовать сам порт, но мы предпочитаем оставлять им оригинальные названия, что позволяет быстро понимать к какому физическому порту относится та или иная запись.

Оставим пока настройку подключения к провайдеру и объединим локальные интерфейсы в группу коммутации, для этого нам нужно будет создать мост, переходим в раздел Bridge и создаем там сетевой мост bridge1, в комментариях также указываем его принадлежность к LAN.

Затем переходим на закладку Bridge — Ports и последовательно добавляем в мост интерфейсы локальной сети ether1-ether4, обратите внимание на активную по умолчанию опцию Hardware Offload, которая включает аппаратную коммутацию, если она доступна.

Итак, мост создан, порты добавлены, теперь перейдем в Interfaces — Interface List и создадим новый список, которому дадим название local:

А затем добавим в этот список интерфейс нашего локального моста:

Осталось только присвоить нашему мосту локальный IP-адрес, для этого откроем IP — Addresses и добавим интерфейсу bridge1 нужный адрес. Обратите внимание, что используется формат записи IP/маска, т.е. вы должны указать 192.168.186.1/255.255.255.0 или более короткий вариант 192.168.186.1/24:

Теперь роутер будет пинговаться по указанному вами адресу и по нему можно будет подключиться к устройству. Для того, чтобы убедиться, что аппаратная коммутация работает перейдите в Bridge — Ports, символ H в строке порта указывает на то, что для обработки, передаваемой на уровне L2 информации, используется чип коммутации.

Настройка подключения к интернет

В зависимости от вашего провайдера способ подключения к интернет может быть разным. Чаще всего встречается прямое подключение, когда провайдер раздает настройки по DHCP или PPPoE подключение (используется федеральным провайдером Ростелеком). Мы будем рассматривать далее прямое подключение, однако если у вас коммутируемый доступ (PPPoE или VPN), то вам потребуется перейти в раздел PPP и создать коммутируемое подключение типа Client, ниже показан пример для PPPoE Ростелеком. В качестве используемого интерфейса укажите внешний интерфейс ether5:

Затем на закладке Dial Out укажите данные для подключения к серверу провайдера и если вы хотите использовать его DNS-сервера установите флаг Use Peer DNS.

В дальнейшем, вместо внешнего интерфейса ether5 вам потребуется указывать ваш коммутируемый интерфейс pppoe-out1.

Более подробно про настройку VPN-подключений в Mikrotik вы можете прочитать в нашей статье Настройка VPN-подключения в роутерах Mikrotik.

В зависимости от способа подключения вам может потребоваться настроить получение от провайдера внешнего IP-адреса, если у вас статический адрес, то переходим в IP — Addresses и добавляем еще один адрес, аналогично тому, как мы делали выше, но чаще всего провайдеры используют для присвоения адресов (даже статических) протокол DHCP. В этом случае переходим в IP — DHCP Client и добавляем нового клиента, в качестве интерфейса указываем внешний — ether5.

Здесь же можем убедиться, что IP-адрес от провайдера получен:

Для коммутируемых подключений DHCP-клиент настраивать не нужно, интерфейс получит адрес самостоятельно, чтобы убедиться в этом, еще раз откроем IP — Addresses, где должен появиться еще один адрес с индексом D (динамический) и принадлежащий коммутируемому подключению.

Настройка сетевых служб (DHCP, DNS) и раздача интернета в локальную сеть

Одной из наиболее важных сетевых служб является DHCP, сегодня уже все привыкли, что достаточно просто подключиться к сети, неважно, проводом или через Wi-Fi, а все настройки будут произведены в автоматическом режиме. Поэтому мы тоже начнем с DHCP, для этого перейдем в IP — DHCP Server и запустим мастер настройки сервера DHCP Setup. Первым шагом потребуется указать рабочий интерфейс сервера — указываем сетевой мост bridge1, который мы настроили для локальной сети.

Затем укажем обслуживаемую сеть, которую мастер подставит автоматически, на основании адреса присвоенного интерфейсу моста:

В качестве шлюза будет предложено использовать сам роутер, мастер по умолчанию подставит адрес, который мы присвоили устройству:

Потом будет предложено выделить диапазон адресов для выдачи клиентам, мастер предложить отдать весь доступный диапазон, но если дома еще можно так сделать, то в офисе однозначно нужно выделить статические диапазоны для серверов, сетевого оборудования, принтеров, камер и т.д. и т.п. Поэтому немного ограничим его аппетиты, мы выделили блок адресов 192.168.186.100-199, для дома или небольшого офиса этого вполне достаточно.

Ну и наконец укажем DNS-сервер, в его качестве также должен выступать роутер, иначе мы потеряем контроль над очень важной сетевой службой, поэтому указываем в этом окне адрес роутера.

Завершаем работу мастера и переходим на закладку Leases, здесь, по мере подключения, будут появляться клиенты, которым ваш роутер начнет выдавать адреса. Обратите внимание на «фирменную» особенность Mikrotik — он начинает выдавать адреса начиная с конца диапазона, т.е. от 199 до 100.

Следующим шагом настроим DNS-сервер, сделать это очень просто, открываем IP — DNS и добавляем в список вышестоящие DNS, это могут быть сервера провайдера или публичные службы, если вы получаете сетевые настройки от провайдера через DHCP, то его DNS-сервера уже будут указаны, они располагаются в разделе Dynamic Servers и не подлежат редактированию. Если вы добавите собственные сервера, то они будут иметь более высокий приоритет, в нашем случае указаны сервера OpenDNS.

Для того, чтобы сервер мог обслуживать запросы клиентов локальной сети, не забудьте установить флаг Allow Remote Requests.

Базовые сетевые службы настроены, но доступа в интернет у клиентов пока нет, для этого осталось настроить службу трансляции адресов — NAT. Переходим в IP — Firewall — NAT и добавим новое правило, на закладке General в поле Src. Address укажем нашу локальную сеть 192.168.186.0/24, а в поле Out. Interface — внешний интерфейс, в нашем случае ether5. Если же вы используете коммутируемое подключение, то здесь следует указать его, например, pppoe-out1.

На закладке Action укажем действие — masquerade.

Теперь можем перейти на клиентский ПК и убедиться, что сетевые настройки получены и доступ в интернет есть.

Если вы используете торренты или иной софт, требующий принимать входящие подключения, то следует также настроить службу UPnP, которая позволяет сетевому ПО автоматически осуществлять проброс нужных портов на роутере. Откроем IP — UPnP, включим службу и перейдем к настройке интерфейсов, нажав на кнопку Interfaces.

Теперь добавим два интерфейса: bridge1 как внутренний и ether5 как внешний, если вы используете коммутируемое подключение, то добавьте в список тот интерфейс, через который выходите в интернет, например, pppoe-out1.

Теперь если мы запустим на клиенте торрент, то в IP — Firewall — NAT созданные автоматически правила для проброса портов, если же закрыть торрент-клиент, то данные правила исчезнут. Это удобно и безопасно, а также позволяет полноценно использовать современные сетевые приложения.

Картинка с сайта: interface31.ru

Настройка межсетевого экрана

Сетевой экран, он же файрволл или брандмауэр (оба этих слова обозначают в английском и немецком языках противопожарную стену) является важнейшей частью роутера и было бы серьезной ошибкой выставить устройство в интернет не настроив брандмауэр. Поэтому перейдем в IP — Firewall — Filter Rules и приготовимся остаться тут надолго. Вообще-то гораздо быстрее и проще настроить межсетевой экран из командной строки, но так как наш материал рассчитан на начинающих, то мы будем это делать при помощи графического интерфейса Winbox.

Существует два основных состояния брандмауэра: нормально открытый, когда разрешено все, что не запрещено, и нормально закрытый, когда запрещено все, что не разрешено. Логично, что для внутренней сети следует использовать первую политику, а для внешней — вторую. По умолчанию все цепочки брандмауэра Mikrotik (а он построен на iptables) находятся в состоянии ACCEPT, т.е. разрешено.

Начнем с подключений к самому роутеру или цепочки input. В первую очередь добавим правило-пустышку разрешающее подключение к устройству из локальной сети. Почему «пустышку»? Потому что это и так разрешено, но данное правило будет нашей страховкой от случайного «выстрела в ногу», когда мы случайно запретим себе доступ к устройству. Правило-пустышка расположенное первым сработает раньше всех добавленных позже правил, в отличие от действия по умолчанию, которое сработает только тогда, если ни одно правило не подошло.

Итак, добавляем новое правило и указываем в нем Chain (цепочка) — input, Src. Address — 192.168.186.0/24 — диапазон вашей сети и In. Interface — bridge1, локальный интерфейс. Действия задаются на закладке Action, но так как accept (разрешить) уже установлено по умолчанию, то можно просто нажать OK.

Также примите себе за правило давать для каждой записи детальные комментарии, чтобы впоследствии можно было быстро понять ее назначение. Особенно это касается правил, назначение которых неочевидно.

Следующим правилом разрешим входящие подключения на внешнем интерфейсе для уже установленных и связанных соединений, создаем новое правило: Chain — input, In. Interface — ether5, в Connection State устанавливаем флаг established и related, так как действие у нас снова accept, то просто сохраняем правило.

Затем запретим входящие пакеты в состоянии invalid, это пакеты которые не являются первыми и не принадлежат ни одному установленному соединению. Какого-либо смысла обрабатывать их нет, просто отбрасываем. Создаем правило Chain — input, In. Interface — ether5, в Connection State устанавливаем флаг invalid и переходим на закладку Action и ставим действие drop.

Ниже располагаем разрешающие правила для различного типа входящего трафика. Обязательно разрешим роутеру принимать протокол ICMP: Chain — input, Protocol — icmp, In. Interface — ether5. ICMP — это не только пинги, но и гораздо более важные вещи, например, определение минимального MTU канала связи (PMTU).

И самым последним создаем правило запрещающее все остальные подключения к роутеру: Chain — input, In. Interface — ether5, на закладке Action и ставим действие drop.

Если у вас коммутируемое подключение, то продублируйте правило для интерфейса, который смотрит в сеть провайдера, в большинстве случаев это избыточно, но вполне оправдано с точки зрения безопасности.

В последствии дополнительные разрешающие правила следует размещать ниже правила запрещающего invalid, но выше правила блокирующего все входящие подключения.

Данный набор правил является минимально необходимым и надежно закрывает ваше устройство от внешней сети, оно даже не будет отвечать на пинги, также невозможны внешние подключения. На наш взгляд выставлять управление устройством, особенно Winbox во внешнюю сеть — плохая идея, если же вам требуется удаленный доступ к роутеру, то следует использовать иные методы, например, через VPN.

При наличии базовых знаний по работе сетей работу с брандмауэром Mikrotik нельзя назвать сложной, особенно если вы работали с iptables (который здесь и находится «под капотом»), понимая откуда должен прийти пакет и куда попасть — создание новых правил не должно вызывать затруднений.

Закончим с собственными соединениями роутера и перейдем к транзитным, т.е. от клиентов локальной сети в интернет и обратно. За это отвечает цепочка forward, но прежде, чем переходить к правилам следует обратить внимание на еще одну фирменную технологию. Она называется Fasttrack и предусматривает упрощенную передачу пакетов, что позволяет значительно повысить производительность роутера. Однако это достигается ценой того, что к такому трафику не могут быть применены многие правила брандмауэра и иные сетевые технологии (подробнее можно прочитать на официальном сайте).

Так нужен ли Fasttrack? Смотрите сами, мы взяли RB2011 и прокачали через него при помощи Speedtest поток в 90 Мбит/с (при тарифе в 100 Мбит/с) сначала с отключенным Fasttrack:

Фактически мы уже положили роутер на лопатки, загрузив CPU на 100% при помощи только одного теста. В реальной жизни несколько активно использующих сеть клиентов сделают это даже на более узком канале. Говорить о какой-то сложной обработке трафика или каких-либо продвинутых сетевых функциях увы уже не приходится.

Включим Fasttrack и повторим тест:

Как видим, картина существенно изменилась, полная утилизация канала уже не вызывает предельной загрузки роутера и остается вполне достаточно ресурсов для реализации каких-то продвинутых сетевых конфигураций или создания сложных правил обработки трафика.

Поэтому первым делом добавим следующее правило: Chain — forward, Connection State: established, related, а на закладке Action установим действие fasttrack connection.

Таким образом мы пустим через Fasstrack все пакеты уже установленных транзитных соединений, и скажем честно, особой потребности как-то сложно обрабатывать такой трафик на роутере нет. Простую фильтрацию можно легко достичь предварительной обработкой и маркировкой пакетов, а на что-то более сложное у Mikrotik не хватит ресурсов, в этом случае есть смысл задуматься о полноценном роутере с прокси на базе Linux.

Остальной трафик из локальной сети в интернет мы никак не трогаем, потому что по умолчанию все и так разрешено, а любые дополнительные разрешающие правила окажутся пустышками, бесцельно расходующими вычислительные ресурсы роутера. Поэтому будем сразу закрываться от доступа из всемирной сети. Но прежде точно также разрешим уже установленные и связанные соединения: Chain — forward, In. Interface — ether5, Out. Interface — bridge1, ниже в Connection State устанавливаем флаги established и related, действие accept.

Запретим пакеты в состоянии invalid: Chain — forward, In. Interface — ether5, Connection State — invalid, действие drop. Ниже, если необходимо, размещаем разрешающие правила, для доступа извне в локальную сеть.

Затем закрываемся от внешнего мира: Chain — forward, In. Interface — ether5, Out. Interface — bridge1, Connection NAT State — ! dstnat, действие drop. Общий принцип здесь такой же, как и в цепочке input, разрешаем установленные и связанные соединения, запрещаем invalid, потом идут собственные правила и запрет всего остального трафика. Единственный момент, в данном правиле мы поставили исключение для dstnat-трафика, т.е. для проброшенных наружу портов, если этого не сделать, то правила созданные UPnP будут работать некорректно. В итоге вы должны получить следующую конфигурацию брандмауэра:

Это — минимально достаточная базовая конфигурация, которая обеспечивает необходимый уровень безопасности и на которую мы будем опираться в наших следующих материалах.

Настройка безопасности роутера

Основная настройка нашего роутера закончена, он уже может быть введен в эксплуатацию и обслуживать запросы клиентов локальной сети. А мы тем временем перейдем к дополнительным настройкам, которые существенно влияют на безопасность устройства.

Прежде всего перейдем в IP — Services, здесь перечислены включенные сетевые службы самого роутера, смело отключаем все неиспользуемые, включая и веб-интерфейс. Честно говоря, мы вообще не видим в нем смысла, так как по внешнему виду он полностью повторяет Winbox, но несколько менее удобен в использовании.

Обычно мы оставляем только Winbox и SSH, для Winbox не будет лишним задать диапазон допустимых адресов для подключения, ограничив их локальной сетью. При необходимости можно указать несколько сетей (сеть офиса и сеть филиала).

Следующим шагом заходим в IP — Neighbors, данные настройки отвечают за автоматическое обнаружение устройств Мikrotik в сети, по вполне понятным причинам эту функцию следует ограничить только локальной сетью. Поэтому нажимаем Discovery Settings и в списке Interface выбираем созданный нами в самом начале список интерфейсов local.

Обнаружение устройства и возможность подключения к нему по MAC-адресу — несомненно удобно, но также только в локальной сети. Открываем Tools — MAC Server и устанавливаем в Allowed Interface List список интерфейсов local.

Ну и наконец сменим учетную запись по умолчанию. Перейдем в System — Users и создадим собственный аккаунт с полными правами, выйдем из Winbox и попробуем зайти с новыми учетными данными и только после этого, убедившись, что все работает правильно, можно выключить старую учетную запись.

Картинка с сайта: interface31.ru

Настройка беспроводной сети Wi-Fi

Данный раздел мы не зря вынесли в самый конец, потому как общие шаги настройки роутера что с беспроводным модулем, что без него абсолютно одинаковые. Поэтому имеет смысл прежде выполнить все общие этапы настройки, а затем те, кому нужно дополнительно настроят у себя беспроводную сеть. Мы не будем здесь касаться всех аспектов настройки Wi-Fi на Mikrotik — это тема отдельной статьи, а дадим только базовые настройки.

Если мы откроем раздел Wireless то увидим один или два беспроводных интерфейса (для моделей 2,4 + 5 ГГц), которые будут из коробки выключены. Но не будем спешить их включать, перед тем как настраивать Wi-Fi будет не лишним изучить обстановку в эфире. Для этого сначала нажмем кнопку Freq. Usage и оценим загрузку каналов.

Как мы помним, в диапазоне 2,4 ГГц существуют три независимых канала, которые предпочтительно использовать: 1 (2412 МГц), 6 (2437 МГц) и 11 (2462 МГц), поэтому начнем наблюдать. Сразу видим, что начало диапазона занято довольно плотно и использование 11-го канала может сначала показаться хорошей идеей.

Однако не будем спешить и понаблюдаем немного подольше, как оказалось — не зря! На 11-ом канале время от времени отмечались сильные всплески непонятного характера, по которым можно было предположить наличие там не точки доступа, а какого-то иного источника излучения. Поэтому наиболее подходящим в этой ситуации можно назвать 6-й канал.

Закроем это окно и нажмем кнопку Scanner, который покажет нам все работающие в диапазоне точки доступа, при этом обращаем внимание на уровень сигнала. Сигнал в -35 dBm принимается за 100%, -95 dBm — 1%, шкала между этими значениями линейная, т.е. -65 dBm — 50%.

Как видим, на выбранном нами 6 канале есть только одна более-менее мощная точка с сигналом -59 dBm, что, впрочем, не сильно страшно, внутриканальные помехи достаточно легко преодолеваются на уровне протокола, что нельзя сказать о межканальных. С этим здесь достаточно неплохо, мощных источников на соседних каналах практически нет, чего не скажешь о начале диапазона, где есть очень мощная точка -27 dBm на первом канале (в реальности она стоит в 20 см от тестируемого нами роутера).

С каналом определились, теперь создадим профиль безопасности для нашей беспроводной сети в Wireless — Security Profiles. В нем оставляем только протокол WPA2 PSK и указываем ключ сети (пароль от Wi-Fi).

Теперь переходим в настройки интерфейса wlan1 и на закладке Wireless последовательно меняем следующие опции: Mode — ap bridge — устанавливает режим точки доступа, Band — 2GHz-only-N — только n-режим, Channel Width — 20 MHz — одна из спорных настроек, устанавливает ширину канала, но в условиях реальной загруженности диапазона 2,4 ГГц в городских условиях мы считаем что стабильные 75 Мбит/с (при стандартной ширине канала в 20 МГц) лучше, чем 150 Мбит/с время от времени (при 40 МГц).

Далее указываем желаемый SSID, опцию Wireless Protocol устанавливаем, как 802.11, в Security Profile указываем созданный нами ранее профиль и выключаем WPS: WPS Mode — disabled. На этом базовая настройка беспроводной сети закончена.

Все что вам остается — это включить беспроводной интерфейс и добавить его в сетевой мост bridge1 вашей локальной сети.

Более подробно о настройке беспроводных сетей вы можете прочитать в нашей статье: Расширенная настройка Wi-Fi на роутерах Mikrotik. Режим точки доступа

Что нужно сделать после настройки

После того, как вы все настроили и убедились в работоспособности всех функций роутера следует сделать резервную копию настроек, это позволит в случае чего быстро развернуть готовую конфигурацию, что важно, если настройки вашего роутера сложнее чем базовые. Для этого перейдите в раздел Files и нажмите кнопку Backup, укажите имя резервной копии и пароль к файлу, после чего скачайте и сохраните резервную копию в надежном месте.

Мы рекомендуем создавать резервную копию после каждого изменения настроек роутера, это не займет много времени, но позволит существенно его сэкономить в нештатной ситуации.

Также важно постоянно поддерживать в актуальном состоянии ПО роутера, теперь, когда ваше устройство имеет доступ в интернет, обновить RouterOS становится очень просто. Перейдите в System — Packages и нажмите Check For Updates, если доступна новая версия RouterOS, то вам будет предложено скачать и установить ее.

Несмотря на то, что статья получилась весьма обширная, особых сложностей при настройке роутеров Mikrotik нет, если вы понимаете, что делаете, то с приобретением опыта настройка не будет занимать у вас много времени. В наших последующих статьях мы также будем подразумевать, что читатель владеет базовой настройкой на уровне данной статьи и не будем возвращаться к описанным здесь вопросам.

Источник

Как настроить Mikrotik самому

Это инструкция, как пошагово настроить роутер MikroTik с нуля без использования заводской конфигурации.

Подключение роутера MikroTik

Для настройки Wi-Fi роутера MikroTik нам понадобятся:

кабель провайдера интернета (Megaline, Homeline, Aknet или любые другие);
компьютер или ноутбук с Wi-Fi;
Роутер Mirkotik (в нашем случае RB751U-2HnD). Он будет раздавать Интернет по кабелю, а также по Wi-Fi на ноутбук, смартфон, телевизор с Wi-Fi или планшет.

Схема подключения роутера MikroTik:

кабель провайдера интернета подключаем в первый порт роутера;
компьютер подключаем к роутеру MikroTik сетевым кабелем в любой LAN порт от 2 до 5;
ноутбук и другие беспроводные устройства подключим по Wi-Fi;
блок питания включаем в разъем «Power» роутера MikroTik.

Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Перейдем в «Изменение параметров адаптера».

Windows7 - Изменение параметров адаптера

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21)

Вход в настройки роутера MikroTik

Выполнить настройку роутера MikroTik можно разными способами:

С помощью специальной программы Winbox для ОС Windows. Скачать на официальном сайте.
С помощью браузера, перейдя по адресу 192.168.88.1. В настройках браузера не должен быть указан proxy-сервер!

Мы будем настраивать роутер Mikrotik с помощью программы Winbox.

Подключаемся к роутеру MikroTik:

Запустите программу Winbox и перейдите на вкладку Neighbors;
В списке отобразится ваш роутер. Нажмите левой кнопкой мыши на его MAC адрес;
Нажмите кнопку Connect.
Login по умолчанию admin, пароль пустой.

Сброс настроек роутера

Сбросим все настройки роутера MikroTik.

При первом входе у вас появится окно, как на картинке ниже. Нажмите кнопку Remove Configuration и дождитесь перезагрузки устройства.

Если у вас не появилось данное окно, сбросим настройки через меню:

Выбираем слева меню System — Reset Configuration;
Поставьте галочку No Default Configuration;
Нажмите кнопку Reset Configuration.
Нажмите кнопку Yes и дождитесь перезагрузки устройства.

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1 будет подключен к провайдеру (WAN порт), остальные порты ether2-5 будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

Записываем для первого порта ether1 комментарий «WAN»:

Открываем меню Interfaces;
Выбираем первый интерфейс ether1;
Нажимаем желтую кнопку Comment;
В появившемся окне вводим комментарий «WAN«;
Нажимаем кнопку OK.

Записываем для второго порта ether2 комментарий «LAN»:

Выбираем интерфейс ether2;
Нажимаем желтую кнопку Comment;
В появившемся окне вводим комментарий «LAN«;
Нажимаем кнопку OK.

Теперь в списке интерфейсов четко видно их назначение.

Настройка WAN интерфейса MikroTik

Смена MAC адреса WAN порта

Если Ваш провайдер блокирует доступ к сети по MAC адресу, то необходимо сначала изменить MAC адрес WAN порта роутера MikroTik. В противном случае пропустите этот пункт.

Чтобы изменить MAC адрес порта MikroTik, открываем в программе Winbox меню New Terminal и вводим команду:

/interface ethernet set ether1 mac-address=00:01:02:03:04:05

, где ether1 — имя WAN интерфейса, 00:01:02:03:04:05 — разрешенный MAC адрес.

Чтобы вернуть родной MAC адрес порта, нужно выполнить команду:

/interface ethernet reset-mac ether1

, где ether1 — имя интерфейса.

Настройка Dynamic IP

Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP:

Открываем меню IP;
Выбираем DHCP Client;
В появившемся окне нажимаем кнопку Add (плюсик);
В новом окне в списке Interface: выбираем WAN интерфейс ether1;
Нажимаем кнопку OK для сохранения настроек.

Теперь мы получили IP адрес от провайдера, который отображается в столбце IP Adress.

Проверим, что есть связь с интернетом:

Открываем меню New Terminal;
В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка Static IP

Если вы используете статические сетевые настройки, необходимо настроить WAN порт роутера MikroTik вручную.

Настроим статический IP адрес и маску подсети WAN порта MikroTik :

Открываем меню IP;
Выбираем Addresses;
В появившемся окне нажимаем кнопку Add (плюсик);
В новом окне в поле Address: прописываем статический IP адрес / маску подсети;
В списке Interface: выбираем WAN интерфейс ether1;
Для сохранения настроек нажимаем кнопку OK.

Настроим адрес интернет шлюза MikroTik:

Открываем меню IP;
Выбираем Routes;
В появившемся окне нажимаем кнопку Add (плюсик);
В новом окне в поле Gateway: прописываем IP адрес шлюза;
Нажимаем кнопку OK для сохранения настроек.

Добавим адреса DNS серверов MikroTik:

Открываем меню IP;
Выбираем DNS;
В появившемся окне нажимаем кнопку Settings;
В новом окне в поле Servers: прописываем IP адрес предпочитаемого DNS сервера;
Нажимаем кнопку «вниз» (черный треугольник), чтобы добавить еще одно поле для ввода;
В новом поле прописываем IP адрес альтернативного DNS сервера;
Ставим галочку Allow Remote Requests;
Нажимаем кнопку OK для сохранения настроек.

Проверим, что есть доступ к интернету:

Открываем меню New Terminal;
В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Настройка PPPoE

Если вы используете ADSL модем, к которому по сетевому кабелю подключен роутер MikroTik, сначала необходимо настроить ADSL модем в режим Bridge (мост).

Настроим клиентское PPPoE соединение на роутере MikroTik:

Слева выбираем меню PPP;
Нажимаем кнопку Add (плюсик);
Выбираем PPPoE Client.

Настраиваем параметры PPPoE соединения MikroTik:

В поле Name указываем имя соединения;
В списке Interfaces выбираем первый WAN порт ether1, который подключен к провайдеру;

Картинка с сайта: router.kg
Переходим на вкладку Dial Out;
В поле User указываем имя пользователя;
В поле Password вводим пароль;
Ставим галочку Use Peer DNS;
Нажимаем кнопку OK.

Настройка пользователя и пароля PPPoE MikroTik

После создания PPPoE соединения напротив него должна появиться буква R, которая говорит о том, что соединение установлено.

PPPoE соединение на MikroTik установлено

Проверим, что есть связь с интернетом:

Открываем меню New Terminal;
В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Настройка локальной сети MikroTik

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi, друг друга «видели», необходимо объединить беспроводной и проводные интерфейсы MikroTik. Если у вас роутер без Wi-Fi, то объединяете только проводные интерфейсы.

Создаем объединение bridge-local (мост);

Открываем меню Bridge;
Нажимаем кнопку Add (плюсик);
В поле Name прописываем имя объединения bridge-local;
Нажимаем кнопку OK.

Добавляем в объединение проводные ethetnet порты 2-5:

Переходим на вкладку Ports;
Нажимаем кнопку Add (плюсик);
В списке Interface выбираем ethernet порт ether2;
В списке Bridge выбираем имя объединения bridge-local;
Нажимаем кнопку OK;
Точно так же добавляем порты ether3, ether4, ether5.

Объединение ethernet портов MikroTik в локальную сеть

Добавляем в объединение Wi-Fi интерфейс.

Переходим на вкладку Ports;
Нажимаем кнопку Add (плюсик);
В списке Interface выбираем беспроводной интерфейс wlan1;
В списке Bridge выбираем имя объединения bridge-local;
Нажимаем кнопку OK.

Объединение Wi-Fi интерфейса MikroTik в локальную сеть

Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

Открываем меню IP;
Выбираем Addresses;
Нажимаем кнопку Add (плюсик);
В поле Address вводим адрес и маску локальной сети, например 192.168.88.1/24;
В списке Interface выбираем bridge-local;
Нажимаем кнопку OK.

Назначение IP адреса локальной сети MikroTik

Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP сервер MikroTik:

Открываем меню IP;
Выбираем DHCP Server;
Нажимаем кнопку DHCP Setup;

Картинка с сайта: router.kg
В списке DHCP Server Interface выбираем bridge-local;
Нажимаем кнопку Next;
В этом окне выбирается сеть для DHCP. Оставляем без изменений и нажимаем кнопку Next;
В следующем окне указывается адрес шлюза. Нажимаем кнопку Next;
В этом окне прописывается диапазон IP адресов, которые будет раздавать DHCP сервер. Нажимаем кнопку Next;
Далее вводятся адреса DNS серверов. Нажимаем кнопку Next;
Здесь задается время резервирования IP адресов. Нажимаем кнопку Next;
Настройка DHCP сервера успешно завершена. Жмем кнопку OK.

Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.

Настройка Wi-Fi точки доступа MikroTik

Сначала необходимо включить Wi-Fi модуль:

Открываем меню Wireless;
Выбираем Wi-Fi интерфейс wlan1;
Нажимаем кнопку Enable (синяя галочка).

Создаем пароль для подключения к точке доступа MikroTik:

Открываем вкладку Security Profiles;
Нажимаем кнопку Add (плюсик);
В новом окне в поле Name: указываем имя профиля безопасности;
Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK;
В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке;
Для сохранения настроек нажимаем кнопку OK.

Настройка пользователя и пароля Wi-Fi точки MikroTik

Настраиваем параметры Wi-Fi точки MikroTik:

Открываем вкладку Interfaces;
Делаем двойной клик кнопкой мыши на Wi-Fi интерфейсе wlan1, чтобы зайти в его настройки;
Переходим на вкладку Wireless;
В списке Mode: выбираем режим работы ap bridge (точка доступа в режиме моста);
В списке Band: выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N;
В поле SSID: прописываем имя точки доступа;
В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке;
Нажимаем кнопку OK для сохранения настроек.

Настройка беспроводной точки доступа MikroTik

Теперь можно подключаться к роутеру по Wi-Fi.

На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет не будет работать, пока вы не настроите Firewall и NAT.

Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Откройте меню New Terminal для ввода команд.

Настройка NAT выполняется следующими командами:

ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

, где ether1 — это интерфейс, на который приходит интернет от провайдера. Для PPPoE соединений указывается название PPPoE интерфейса.

Настройки NAT достаточно, чтобы заработал интернет.

Protect router — команды для защиты роутера:

ip firewall filter add action=accept chain=input disabled=no protocol=icmp

ip firewall filter add action=accept chain=input connection-state=established disabled=no in-interface=ether1

ip firewall filter add action=accept chain=input connection-state=related disabled=no in-interface=ether1

ip firewall filter add action=drop chain=input disabled=no in-interface=ether1

Protect LAN — защита внутренней сети:

ip firewall filter add action=jump chain=forward disabled=no in-interface=ether1 jump-target=customer

ip firewall filter add action=accept chain=customer connection-state=established disabled=no

ip firewall filter add action=accept chain=customer connection-state=related disabled=no

ip firewall filter add action=drop chain=customer disabled=no

Назначаем типы интерфейсов для защиты внутренней сети (external — внешний, internal — внутренний LAN):

ip upnp interfaces add disabled=no interface=ether1 type=external

ip upnp interfaces add disabled=no interface=ether2 type=internal

ip upnp interfaces add disabled=no interface=ether3 type=internal

ip upnp interfaces add disabled=no interface=ether4 type=internal

ip upnp interfaces add disabled=no interface=ether5 type=internal

ip upnp interfaces add disabled=no interface=bridge-local type=internal

Изменение пароля доступа к роутеру MikroTik

Чтобы изменить пароль доступа к роутеру MikroTik, выполните следующие действия:

Открываем меню System;
Выбираем Users;
Делаем двойной клик кнопкой мыши на пользователе admin;
Нажимаем кнопку Password…;
В поле New Password вводим новый пароль;
В поле Confirm Password подтверждаем новый пароль;
В окне Change Password нажимаем кнопку OK;
В окне User нажимаем кнопку OK.

Изменение пароля доступа к роутеру MiktoTik

Сброс роутера MikroTik к заводским настройкам

Чтобы сбросить MikroTik к заводским настройкам выполните следующее:

Отключите питание роутера;
Нажмите и держите кнопку Reset;
Включите питание роутера;
Дождитесь пока замигает индикатор ACT и отпустите кнопку Reset.

Сброс роутера MikroTik к заводским настройкам

После этого роутер перезагрузится, и вы сможете зайти в его настройки со стандартным именем пользователя admin без пароля.

Если вы войдете в настройки с помощью программы Winbox, то появится следующее окно:

C помощью кнопки OK можно выполнить быструю настройку роутера по умолчанию.

Кнопка Remove Configuration позволяет сбросить все настройки для последующей ручной настройки роутера.

Источник

Содержание

Особенности функционала

Способы настройки

Настройка с помощью Winbox

Беспроводная сеть

Интернет

Локальная сеть

Установка пароля администратора

Ручная настройка

Переименование сетевых интерфейсов

Настройка интернета

Подключение со статическим IP

Соединение, требующее авторизации

Если провайдер использует привязку по MAC-адресу

Настраиваем беспроводную сеть

Локальная сеть

Настройка с помощью WebFig

Локальная сеть

Настройка интернет соединения

Настройка с помощью Telnet

Настройка IP-адреса

Заключение

Этап 2. Настройка внутренних адресов маршрутизатора. Настройка DHCP-сервера

Этап 3. Настройка Wi-Fi

Этап 4. Настройка безопасности маршрутизатора

Этап 5. Настройка NAT

Этап 6. Настройка подсети DMZ

Этап 7. Настройка WAN

Этап 8. Настройка SNTP-клиента

Основная информация

Распаковка и инициализация устройств

Настройка внутренней сети

Настройка DHCP-сервера и основного шлюза для LAN

Настройка NAT на MikroTik

Для этого нужно добавить следующее правило:

Настройка Wi-Fi точек доступа на MikroTik

Здесь следует уделить внимание следующим параметрам:

Подготовка к настройке

Настройка портов и коммутация

Настройка подключения к интернет

Настройка сетевых служб (DHCP, DNS) и раздача интернета в локальную сеть

Настройка безопасности роутера

<img loading="lazy" decoding="async" alt="mikrotik-base-router-044.png" src="https://interface31.ru/tech_it/images/mikrotik-base-router-044.png" width="501" height="157"> Картинка с сайта: interface31.ru Настройка беспроводной сети Wi-Fi

Что нужно сделать после настройки

Как настроить Mikrotik самому

Это инструкция, как пошагово настроить роутер MikroTik с нуля без использования заводской конфигурации.

Подключение роутера MikroTik

Настройка сетевой карты компьютера

Вход в настройки роутера MikroTik

Сброс настроек роутера

Описание сетевых интерфейсов

Настройка WAN интерфейса MikroTik

Смена MAC адреса WAN порта

Настройка Dynamic IP

Настройка Static IP

Настройка PPPoE

Настройка локальной сети MikroTik

Назначение IP адреса локальной сети

Настройка DHCP сервера

Настройка Wi-Fi точки доступа MikroTik

Настройка Firewall и NAT

Изменение пароля доступа к роутеру MikroTik

Сброс роутера MikroTik к заводским настройкам

Картинка с сайта: interface31.ru

Настройка беспроводной сети Wi-Fi
