Инструкция по обжиму контактов

Картинка с сайта: znaet.petrovich.ru

Георгий Ерахтин
СТД «Петрович»
эксперт по электрике

Подключать многопроволочные провода и кабели непосредственно в розетки и выключатели нельзя: такие соединения получаются ненадежными. Для качественного соединения на многопроволочные провода сначала устанавливают наконечники. Расскажем, почему нужно делать именно так, а также о том, как правильно выбрать и установить наконечник.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Зачем нужен обжим (опрессовка) проводов

Чтобы присоединить электрический провод к устройству, чаще всего используют винтовые клеммы. Провод при этом зажимается между винтом и неподвижным контактом клеммы. С одножильным проводом при этом ничего не происходит — жила не повреждается. Если же в клемме зажать многопроволочный провод, он распушится. В результате:

• некоторые проволочки будут зажаты сильнее, а другие повреждены и перестанут проводить электрический ток, из-за этого оставшиеся жилы будут перегреваться, и со временем винтовой зажим такого кабеля ослабнет
• контактирующие поверхности будут прилегать друг к другу неплотно и начнут искрить — может начаться пожар
• поверхность проволочек на воздухе окислится — это также снизит проводимость тока

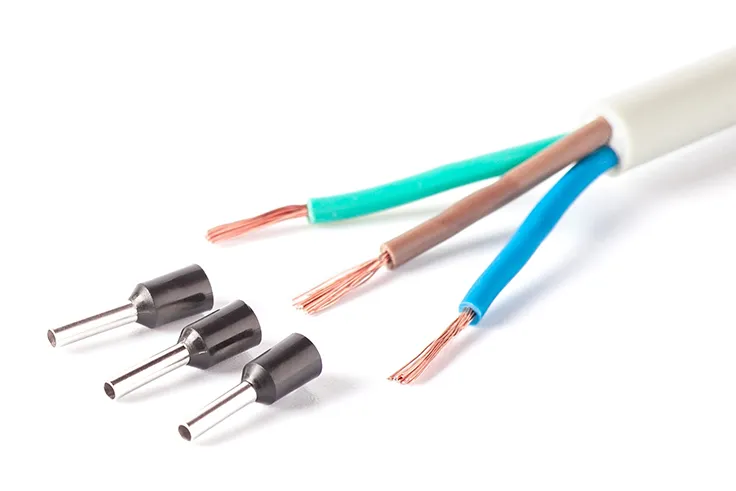

Чтобы таких проблем не возникало, жилы многопроволочных проводов обжимают (опрессовывают) наконечниками. Обжим многопроволочного провода обязателен во всех случаях, за исключением использования зажимных клемм типа WAGO. В этих клеммах жилы зажимаются пружиной — она создает постоянное давление, которое дает надежное электрическое соединение. Чтобы вставить провод в клемму, пружину отводят с помощью рычажка на клемме, затем оголенный кончик провода вставляют в клемму и возвращают рычажок в первоначальное положение.

Картинка с сайта: znaet.petrovich.ru

Источник: shutterstock.com

Преимущества использования наконечников для обжима проводов:

• обжатый провод становится практически воздухонепроницаемым: на поверхности токопроводящих жил не образуется оксидная пленка, ухудшающая электрический контакт
• наконечник защищает отдельные проволочки от повреждения, при этом они все участвуют в проводимости тока

Как правильно подобрать наконечник

Размер наконечника подбирают в зависимости от сечения провода, который нужно обжать. Сечение жил указывают на маркировке кабеля, а диаметр наконечника — на его упаковке.

Но ориентироваться только на номинальный размер провода нельзя — фактический размер может от него отличаться. Всегда примеряйте наконечники. Часто для качественного монтажа нужно брать наконечник на один размер меньше, чтобы провод заходил в него плотно.

Картинка с сайта: znaet.petrovich.ru

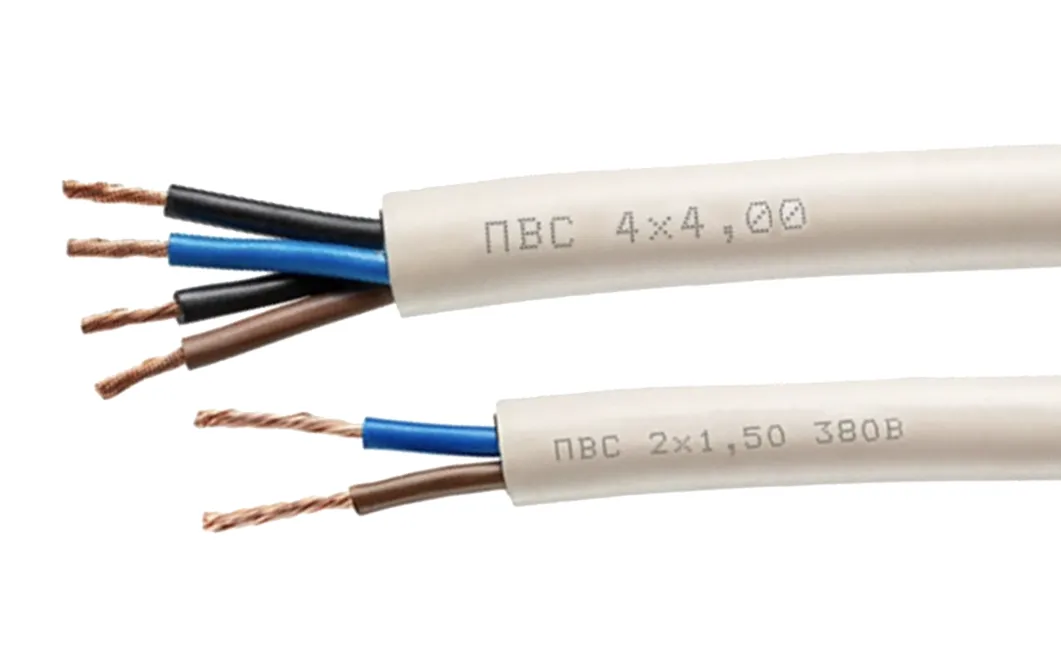

Количество и сечение жил указывают в маркировке кабеля. Источник: petrovich.ru

Наконечники бывают разными по форме:

• кольцевые
• втулочные
• вилочные
• штыревые круглые и плоские
• разъемы-клеммы

Картинка с сайта: znaet.petrovich.ru

1. Кольцевой наконечник. 2. Втулочный наконечник. 3. Вилочный наконечник. 4. Штыревой наконечник. 5. Разъем-клеммы. Источник: petrovich.ru

Наконечник подбирают в зависимости от типа соединений, в которых будут использованы провода:

• Кольцевые — наконечник зажимается винтом (гайкой или болтом) через шайбу или гровер. С помощью кольцевых наконечников присоединяют заземляющие проводники к корпусам металлических распределительных щитов.
• Втулочные — для крепления при помощи болта в нулевых шинах и в шинах заземления, в автоматах защиты, УЗО.
• Вилочные — для крепления гайкой или болтом в клеммнике. С помощью таких наконечников присоединяют провода в дополнительные клеммы на автоматах защиты или в некоторых видах соединительных шин.
• Штыревые — используют в тех же случаях, что и втулочные, — для клемм защитных автоматов, УЗО и других устройств, размещаемых в распределительном щитке.
• Разъемы-клеммы используют, когда нужно соединить два провода или присоединить провод к штыревой клемме.

Особенности инструмента для обжима

Наконечник надевают на оголенную токопроводящую жилу и обжимают пресс-клещами (кримпером). Для разных типов наконечников используют пресс-клещи с матрицей разной формы (разным профилем).

Для обжима втулочных наконечников используют пресс-клещи с губками, которые сдавливают наконечник со всех сторон с одинаковым усилием. Встроенный механизм ограничивает усилие обжима, чтобы не пережать проволочки.

Картинка с сайта: znaet.petrovich.ru

Обжим втулочного наконечника. Источник: shutterstock.com

Для других видов изолированных наконечников используют клещи типа КВТ СТК. Сменную матрицу подбирают под конкретный вид наконечника.

Картинка с сайта: znaet.petrovich.ru

Обжим кольцевого наконечника. Источник: shutterstock.com

Подготовительные работы с кабелем

Перед установкой наконечника с кабеля нужно снять внешнюю защитную оболочку, а затем изоляцию с проводов на длину наконечника плюс 2–3 мм. Это удобно делать с помощью стриппера.

Скручивать оголенные провода нельзя. Проволочки внутри наконечника обжимаются под очень высоким давлением, поэтому в сечении они меняют первоначальную форму. Из круглого их сечение превращается в шестигранное, и площадь контактной поверхности проволочек увеличивается.

Картинка с сайта: znaet.petrovich.ru

Стриппер. Источник: shutterstock.com

Если же проволочки скручены, то при обжиме они деформируются и зажимаются неравномерно, а некоторые вообще обламываются, и электрический контакт ухудшается. Поэтому вместо скручивания проволочки выпрямляют, добиваясь, чтобы они лежали параллельно друг другу.

Как обжать втулочный наконечник

При монтаже и ремонте квартирной электропроводки чаще всего используют втулочные наконечники. Расскажем, как их правильно обжимать:

1. Снимите с проводов изоляцию. Длина оголенной части провода должна быть на 2–3 мм больше длины наконечника.
2. Подберите наконечник: провод должен входить в гильзу плотно.
3. Наденьте наконечник на оголенную часть провода до упора. Важно, чтобы все проволочки вошли в наконечник.
4. С помощью кримпера обожмите наконечник.
5. Если проволочки выступают из втулки (металлической части наконечника) больше чем на 1 мм, обрежьте лишнее бокорезами.

Картинка с сайта: znaet.petrovich.ru

Чем еще можно обжать наконечник

Некоторые виды наконечников можно обжать с помощью слесарного кернера. Вместо него можно использовать слегка затупленный на напильнике или наждаке (точильном станке) гвоздь. Наконечник надевают на оголенную жилу и с помощью молотка и кернера делают на нем несколько вмятин с разных сторон.

Картинка с сайта: znaet.petrovich.ru

Наконечник, обжатый кернером. Источник: drive2.ru

Альтернатива наконечникам

Если нет наконечника и его неоткуда взять, провод лудят — наносят на его поверхность тонкий слой расплавленного припоя, который защищает металл от окисления. Для лужения требуются электрический паяльник, припой и флюс. Важно: для проводов нужно обязательно использовать нейтральный спирто-канифольный флюс СКФ.

Основные ошибки при опрессовке

Из-за ошибок при обжиме наконечники хуже проводят электрический ток, а при прохождении тока большой величины перегреваются. В худшем случае из-за перегрева провода может расплавиться изоляция, в результате чего расположенные рядом провода соприкоснутся, произойдет короткое замыкание и может начаться пожар. Также при перегреве провод может отгореть — конец провода с наконечником просто оторвется от остальной части.

Частые ошибки:

• слишком большой диаметр втулки наконечника
• слишком коротко оголенный провод
• недостаточно полный обжим (ручки пресс-клещей были сведены не до конца)
• обжим инструментами, которые не подходят для этой цели, например пассатижами

Если вы будете следовать нашей инструкции по обжиму наконечников, то ошибок не будет. Электрические соединения получатся надежными и безопасными.

Резюме

При монтаже многопроволочных проводов и кабелей обязательно нужно устанавливать и обжимать наконечники. Только так можно получить качественное и долговечное электрическое соединение.

Вид наконечника подбирают в зависимости от вида соединения, его диаметр — под конкретный провод. Пресс-клещи подбирают под вид наконечника.

Картинка с сайта: moskva.beeline.ru

Содержание

• Случаи, когда навык может потребоваться
• Классика, от которой нельзя отказаться
• Витая пара и 8P8C: просто о сложном
• Типы и категории кабелей
  • Типы экранирования
  • Категории кабелей
• Готовимся к обжиму витой пары
• Определяемся с распиновкой
• Инструкция по обжиму витой пары для интернета
• Новичок и обжим витой пары
• Сделал по инструкции — не заработало! Что делать?!
• Правило четырех «НЕ»

Мы живём не просто в эпоху интернета, а в эпоху беспроводного интернета — сегодня повсюду можно поймать Wi-Fi. Соответствующими модулями оснащаются не только портативные устройства, но и стационарные — от десктопных компьютеров до микроволновок. Несмотря на это, сетевые кабели всё ещё актуальны, ведь только они способны обеспечить максимальную скорость соединения, его стабильность и бесперебойность. Поэтому навыки обжима интернет-кабеля лишними не будут.

О том, как правильно это сделать, мы и расскажем в нашей статье — покажем схемы раскладки проводов, приведём подробную инструкцию.

Случаи, когда навык может потребоваться

В принципе, вопрос «Зачем уметь самому?» вполне логичен и закономерен, ведь патч-корд можно купить сразу в сборе с коннекторами. Но не всё так просто: приобрести кабель в сборе действительно можно, но:

• ограниченной длины — метров до 50. Иногда немного больше;
• шаг длины — 5 метров. Всегда приходится брать с запасом, а потом думать, куда спрятать солидные излишки. Например, вариант «не прятать» точно не подойдёт перфекционистам по эстетическим соображениям. Людям же, у которых есть маленькие дети, родственники преклонного возраста на общей жилплощади или домашние животные, — по соображениям практичности и безопасности.

А как упростить маскировку кабеля? Подогнать под нужную длину, что обязательно обернётся необходимостью повторной установки коннекторов.

Примечание: коннекторы толще самого провода. Они не позволят протянуть патч-корд через узкое отверстие без повреждений того или другого. К тому же коннекторы имеют форму параллелепипеда, рельеф и выступающую защёлку, которые обязательно за что-нибудь зацепятся при попытке протянуть провод на большое расстояние в условиях ограниченного пространства.

Классика, от которой нельзя отказаться

Как упомянули ранее, кабель позволяет обеспечить максимально быстрое и стабильное подключение к сети. Поэтому такой тип соединения продолжают использовать для:

• десктопных персональных компьютеров, хоть их и можно оборудовать модулями Wi-Fi. Особенно остро чувствуется разница в онлайн-играх и при скачивании «тяжёлых» файлов;
• ноутбуков, хоть они по дефолту поддерживают подключение по Wi-Fi. Мотивы, как правило, те же;
• телевизоров Smart TV, которые тоже оснащены модулями беспроводной связи. Нередко при просмотре видео по Wi-Fi «скачет» качество, прерывается или приостанавливается воспроизведение. При использовании кабеля такие ситуации возникают редко, а если и возникают, то проблема, вероятнее всего, на стороне провайдера;
• серьёзных систем видеонаблюдения. Технология PoE, в которой используются Ethernet-кабели, позволяет не только обмениваться данными между сервером и камерами, но и запитывать последние электроэнергией. Большинство Wi-Fi-камер проигрывают проводным по всем параметрам, кроме простоты монтажа.

Витая пара и 8P8C: просто о сложном

Для обеспечения доступа в интернет и организации локальных сетей используется витая пара — кабель, который представляет собой несколько жил из двух свитых между собой с определённым шагом изолированных полимером проводников. Такая конфигурация позволяет повысить связь между конкретными проводками и уменьшить электромагнитные помехи.

Как правило, количество проводов — 8 (скручены в 4 «жгута»).

Однако встречаются и витые пары с 4 жилами, которые образуют один «жгут». Первый тип обладает гигабитной пропускной способностью. Второй может обеспечить скорость интернета до 100 Мбит/с и при этом больше подвержен влиянию помех.

Для подключения кабеля к устройствам используется коннектор 8P8C. Некоторые называют его RJ45, однако это некорректно. Коннекторы действительно похожи внешне, хоть и имеют разное количество контактов.

Типы и категории кабелей

Витая пара бывает экранированной (FTB) и неэкранированной (UTB). Экранированный кабель имеет повышенную защиту от помех, благодаря чему способен обеспечить более стабильный сигнал.

Типы экранирования

• U/UTP. Неэкранированный — используется только полимерная внешняя оболочка.
• U/FTP. С экраном из фольги на всём пучке проводников.
• F/UTP. С общим экраном из фольги.
• S/UTP. С экраном из металлической оплётки.
• SF/UTP. С двойным экраном, который состоит из фольги и металлической оплётки.
• F/FTP. С общим экраном из фольги и экраном для каждой пары жил, тоже выполнены из фольги.
• S/FTP. С общим экраном из проволочной оплётки и экраном для каждой пары жил, выполнены из фольги.

Категории кабелей

• 1. Кабели этой категории используются в аналоговой телефонии.
• 2. 4-жильный кабель, производство которого завершилось более 20 лет назад. Сегодня его почти не встретишь, поскольку он утратил актуальность. Максимальная скорость соединения — до 4 Мбит/с.
• 3. Первая 8-жильная витая пара, которая применялась в сетях Ethernet 10Base-T с максимальной скоростью соединения до 10 Мбит/с и нулевой несущей частотой.
• 4. Ещё один устаревший тип Ethernet-кабеля, который использовался в сетях с пропускной способностью до 100 Мбит/с. Сегодня встречается крайне редко.
• 5. Кабель с несущей частотой в 100 МГц и максимальной пропускной способностью до 1 Гбит/с.
• 5е. Улучшенная версия кабеля 5-й категории. Отличается повышенной устойчивостью к помехам.
• 6. Витая пара с производительностью до 250 МГц и пропускной способностью до 10 Гбит/с.
• 6a. Улучшенный вариант 6-й версии. Сохраняет производительность на расстояниях до 100 метров. В предыдущей версии этот параметр не превышал 55 метров.
• 7. Появился раньше, чем 6a. Задумывался как более эффективная альтернатива кабелям 6-й категории, однако версия 6а быстро сделала его неактуальным.
• 7а. Модификация 7-й категории, которая обеспечивает 40-гигабитную скорость на расстоянии до 15 метров.

Готовимся к обжиму витой пары

Чтобы сделать рабочий патч-корд своими руками, нам потребуются:

• витая пара с небольшим запасом длины. Как указано выше, есть несколько категорий провода этого типа. Наиболее часто используется неэкранированная витая пара категории 5e — её возможностей более чем достаточно для домашнего интернета. Но при покупке обратите внимание на материал проводников. Это должна быть медь. Проводники из омеднённого или чистого алюминия немного дешевле, но заметно хуже по техническим и эксплуатационным характеристикам;
• не менее двух штекеров. Коннекторы бывают нескольких типов. Если кабель 5e, то нужно использовать строго 5e-соединители. Если решите взять кабель более высокой категории, то и коннекторы нужно брать соответствующего типа. Обратите внимание на контакты — они должны быть позолоченными. Касательно количества: рекомендуем перестраховаться, поскольку какой-то из коннекторов может пострадать в процессе обжима. Особенно неопытными руками;

Картинка с сайта: moskva.beeline.ru

• кримпер (обжимные клещи, «обжимник»). Это инструмент, предназначенный, собственно, для соединения проводов с контактами. Недорогой кримпер стоит ≈500–600 ₽. Но если планируете заниматься обжимом на постоянной основе, то лучше не экономить;

Картинка с сайта: moskva.beeline.ru

• нож для зачистки проводов, или стриппер. Многие кримперы имеют режущие кромки. Но если на вашем их нет, то потребуется стриппер или небольшой острый ножик. Подойдёт и канцелярский;

Картинка с сайта: moskva.beeline.ru

• шлицевая отвёртка с комплектом насадок или набор отвёрток. Потребуется отвёртка конкретной толщины и ширины, но какая именно — нужно разбираться на месте;

Картинка с сайта: moskva.beeline.ru

• кабельный тестер. Устройство поможет убедиться в отсутствии короткого замыкания и проверить качество сигнала. Если речь идёт о подключении компьютера, телевизора или другого устройства к маршрутизатору, то можно обойтись и без тестера.

Картинка с сайта: moskva.beeline.ru

Определяемся с распиновкой

Распиновка (распределение контактов) может иметь прямую, перекрёстную и консольную конфигурацию.

• При прямой схеме жилы подводятся к идентичным контактам в коннекторах на обоих концах шнура. Использовалась для соединения компьютера и модема.
• При перекрёстной раскладке жилы укладываются в коннекторы в разных порядках — меняются местами 1, 2, 3, 6-й проводки. Использовалась для объединения компьютеров в локальную сеть.
• При консольной схеме жилы подводятся к контактам коннекторов зеркально. Использовалась для соединения компьютера и модема.

Ключевое слово — «использовалась». Сегодня применяется преимущественно прямая распиновка, поскольку современные цифровые устройства определяют сигнальные цепи в автоматическом режиме.

Инструкция по обжиму витой пары для интернета

Придерживайтесь следующего порядка действий и ориентируйтесь на фото.

1. Отмерить полторы длины контактов коннектора от конца провода.
2. Зачистить внешнюю оболочку кабеля на отмеренную длину. Делать это нужно аккуратно — важно не повредить изоляцию проводков.

Картинка с сайта: moskva.beeline.ru

3. Раскрутить пары. Это тоже нужно делать аккуратно, чтобы под внешней оболочкой «жгуты» оставались в исходном положении. В противном случае снизится устойчивость кабеля к электромагнитным помехам.

Картинка с сайта: moskva.beeline.ru

4. Распределить жилы по цветам в соответствии со схемой. Однако цвет изоляции может отличаться от проиллюстрированных. Если это ваш случай, то при выполнении шага № 3 проконтролируйте, чтобы жилы из разных пар не перемешались.
5. Выровнять и разгладить проводники.
6. Сделать ровный торцевой срез жил — они должны быть одинаковой длины.

Картинка с сайта: moskva.beeline.ru

7. Отмерить так, чтобы край внешней оболочки отступал примерно на ⅖ от задней части корпуса коннектора, а проводники доходили до конца контактов.
8. Аккуратно вставить жилы в коннектор в соответствии с распиновкой, отведя в сторону нейлоновую нить. Для упрощения процесса конструкторы предусмотрели индивидуальные пазы для каждого проводника.

Картинка с сайта: moskva.beeline.ru

9. Убедиться, что все жилы дошли до крайних точек и находятся над металлическими пластинками — ножами контактов.
10. Убедиться, что внешняя оболочка кабеля дошла до начала пазов. Понять это можно по сужению оболочки шнура в области одноразовой защёлки внутри корпуса коннектора.
11. Вставить коннектор в обжимную каретку клещей. Сделать неправильно практически невозможно, поскольку кримпер имеет ограничитель, а расположение зубцов инструмента соответствует расположению прорезей на соединителе.

Картинка с сайта: moskva.beeline.ru

12. Сжать рукояти кримпера до щелчка, который просигнализирует о том, что сработал стопор оболочки в соединителе.

Картинка с сайта: moskva.beeline.ru

13. Извлечь кабель из кримпера и проверить, получилось ли: пластинки должны проткнуть оболочки жил. Если один из проводов не достал до контакта, то исправить это можно с помощью шлицевой отвёртки с головкой подходящего размера. Для этого необходимо вставить инструмент в соответствующую прорезь и дожать контакт.

Картинка с сайта: moskva.beeline.ru

Примечание: если у вас нет обжимных клещей, то способ можно применить для обжима всего провода. Правда, придётся потратить намного больше времени, сил и нервов.

14. Дополнительно проверить, насколько надёжно закреплён сам кабель в коннекторе. Если защёлка не сработала, то можно дожать её отвёрткой.
15. Повторить действия для второго конца провода и коннектора.

Картинка с сайта: moskva.beeline.ru

16. Проверить работоспособность и исправность кабеля, скорость соединения: подключить один конец кабеля к маршрутизатору, а второй — к компьютеру. Подключение к сети должно произойти почти сразу. После установки соединения зайти на специализированный сайт, запустить тест скорости и сравнить её с ожидаемой/заявленной.

Новичок и обжим витой пары

Как в любом деле, новички могут столкнуться с проблемами и при обжиме витой пары. Наиболее часто они совершают следующие ошибки:

• Повреждают изоляцию проводников при удалении внешней оболочки.
• Удаляют слишком большое количество внешней оболочки.
• Раскручивают витки, скрытые под внешней оболочкой.
• Путаются в схемах распиновки и самих проводниках.
• Не досылают до конца жилы в коннектор.
• Плохо зажимают фиксатор.

Однако если следовать инструкции, выполнять задачу максимально внимательно и осторожно, то всё обязательно получится.

Сделал по инструкции — не заработало! Что делать?!

• Убедитесь, что услуги интернет-провайдера оплачены — возможно, доступ в сеть заблокирован.
• Убедитесь, что сделали правильную распиновку.
• Переподключите кабель в другие разъёмы ПК и роутера — возможно, имеет место аппаратная или программная ошибка.
• Попробуйте протестировать провод, подключив его не к ПК, а к другому устройству. Например, телевизору Smart TV или ноутбуку.

Если не помогло и это, то остаётся только повторить процедуру обжима на новом кабеле.

Правило четырех «НЕ»

• Не укладывайте витую пару рядом с силовыми линиями, тем более параллельно. Во-первых, на линии будут помехи. Во-вторых, это небезопасно — может произойти возгорание оболочки. Минимальное расстояние между «слаботочкой» и силовой линией — 20 см;
• Не укладывайте интернет-кабель без каркаса (например, гофротрубы) под штукатурку. В противном случае появляется риск чрезмерного изгиба или натяжения провода;
• Не используйте слишком короткий провод. Чрезмерное натяжение вредит кабелю и разъёмам в устройствах. Если же шнур сильно натянут и при этом лежит под ногами, то есть риск зацепиться и уронить оборудование, подключённое по нему;
• Не перегибайте кабель. Минимальный радиус изгиба витой пары — 8 внешних диаметров.

Вот теперь вы точно знаете, как обжать интернет-кабель и проложить его в квартире.

• Обслуживание компьютеров в офисе / Локальные сети в офисе
• 293452
• 0

Необходимые инструменты

• Провод витой пары на 2 или 4 пары,
• обжимные клещи для 8P8C (официальное название кримпер),
• коннектор RJ-45 (8P8C).

Картинка с сайта: ros-it.biz

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

• От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
• От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):



   Картинка с сайта: ros-it.biz

   1. Бело оранжевый,
   2. оранжевый,
   3. бело-зеленый,
   4. синий,
   5. бело-голубой,
   6. зеленый,
   7. бело-коричневый,
   8. коричневый.


   Картинка с сайта: ros-it.biz

2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.


   Картинка с сайта: ros-it.biz

3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.



   Картинка с сайта: ros-it.biz



   Картинка с сайта: ros-it.biz

5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.


   Картинка с сайта: ros-it.biz

6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Примечание.

Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.

Картинка с сайта: ros-it.biz

Поможем с локальной сетью в СПб

Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь, если вы находитесь в СПб. Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.

Картинка с сайта: skomplekt.com

1. Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Картинка с сайта: skomplekt.com

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

• Испытан и проверен — используется во всех отраслях промышленности во всем мире.
• Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
• Надежный — проверено на протяжении более чем 100 лет.
• Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
• Доступный — разъемы изготавливаются практически для любой области применения.
• Простой контроль и проверка — от визуальных до лабораторных методов.
• Не требует нагрева или химикатов — более безопасный метод.
• Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
• Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

• Трубчатые неизолированные кабельные наконечники
• Трубчатые изолированные кабельные наконечники
• Втулочные и концевые кабельные наконечники:
• Штыревые Turned Pin контакты (D-Sub)
• Клеммные кабельные наконечники (открытый цилиндр)
• Коаксиальные разъёмы
• Оптоволоконные коннекторы
• Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.

Картинка с сайта: skomplekt.com

Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

4. Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку

Профили обжима

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.

Картинка с сайта: skomplekt.com

Наконечники кабельные медные луженые под опрессовку

Профили обжима

1. кольцевой медный луженый наконечник
2. вилочный медный луженый наконечник
3. плоский медный луженый наконечник
4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0.5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.

Картинка с сайта: skomplekt.com

Трубчатые изолированные кабельные наконечники под опрессовку

1. Штекерный изолированный коннектор «папа»
2. Вилочный изолированный коннектор
3. Кольцевой изолированный коннектор
4. Плоский полностью изолированный коннектор «мама»
5. Плоский изолированный коннектор «мама»
6. Плоский изолированный коннектор «папа»
7. Штекерный изолированный коннектор «мама»
8. Соединительная трубка изолированная
9. Соединительная трубка изолированная термоусадочная

Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

7. Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.

Картинка с сайта: skomplekt.com

Штыревые Turned Pin / D-Sub контакты

Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы типа BNC

TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы типа TNC

SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы типа SMA

SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы типа SMB

SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы типа SMC

F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.

Картинка с сайта: skomplekt.com

Обжимные коаксиальные коннекторы F-типа

Профили обжима

Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Картинка с сайта: skomplekt.com

Коаксиальные кабели и их характеристики

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.

Картинка с сайта: skomplekt.com

Клеевые оптические коннекторы под опрессовку

Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

Картинка с сайта: skomplekt.com

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.

Картинка с сайта: skomplekt.com

Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)

Картинка с сайта: skomplekt.com

11. Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм², 1.5 мм², 2.5 мм² и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм²). При этом мы наблюдаем следующее:

• Площадь поперечного сечения проводника B и C на 18% больше, чем у A
• Эффективный наружный диаметр проводников D на 38% больше, чем у A
• Наружный диаметр B в 2 раза больше диаметра C.

Картинка с сайта: skomplekt.com

Перевод AWG в мм и мм²

См. также
