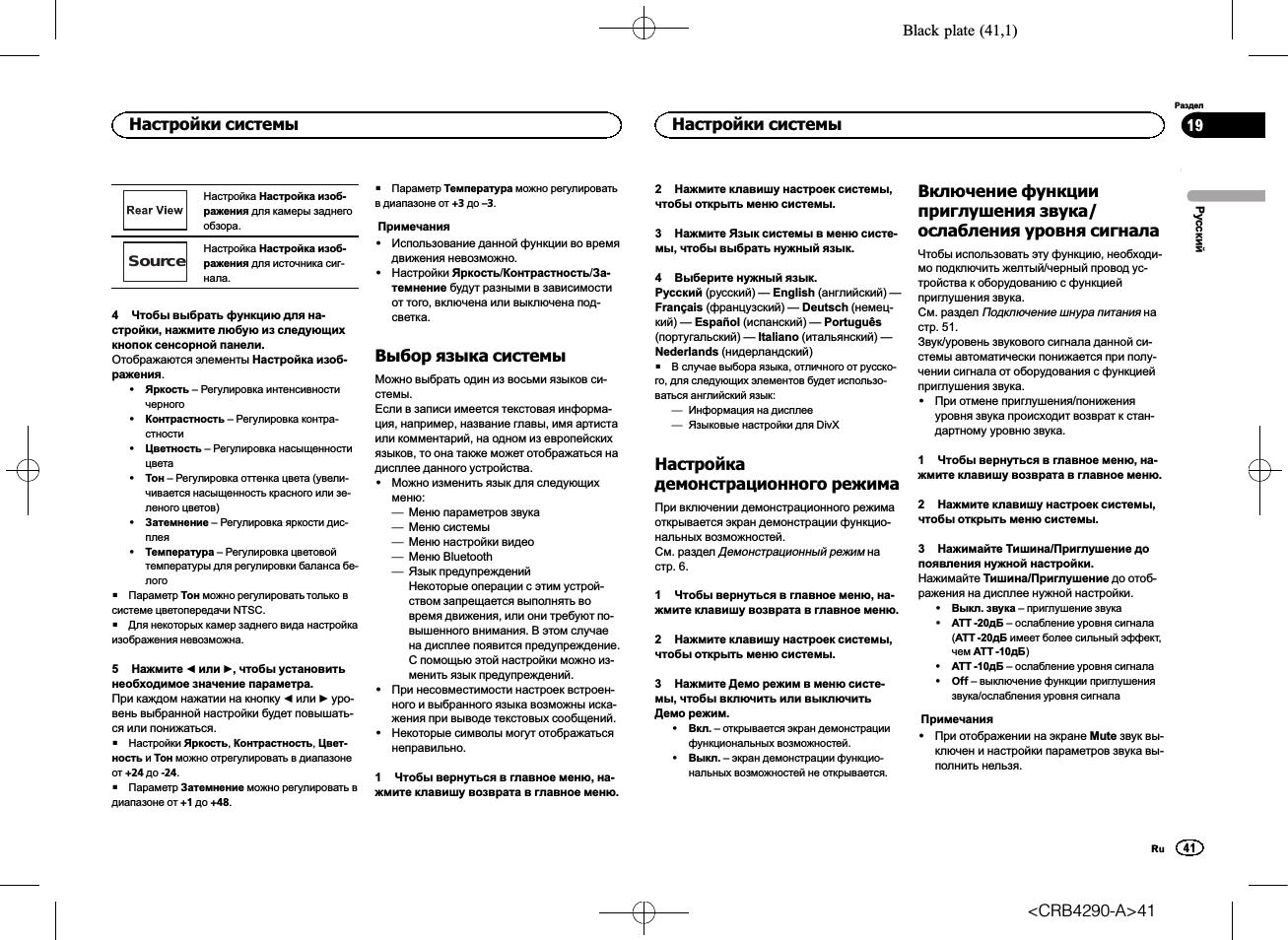

Black plate (41,1)

Настройка Настройка изоб-
ражения для камеры заднего
обзора.

Source

Настройка Настройка изоб-
ражения для источника сиг-
нала.

4

Чтобы выбрать функцию для на-

стройки, нажмите любую из следующих

кнопок сенсорной панели.

Отображаются элементы Настройка изоб-

ражения.

! Яркость – Регулировка интенсивности

черного

! Контрастность – Регулировка контра-

стности

! Цветность – Регулировка насыщенности

цвета

! Тон – Регулировка оттенка цвета (увели-

чивается насыщенность красного или зе-
леного цветов)

! Затемнение – Регулировка яркости дис-

плея

! Температура – Регулировка цветовой

температуры для регулировки баланса бе-
лого

# Параметр Тон можно регулировать только в
системе цветопередачи NTSC.
# Для некоторых камер заднего вида настройка
изображения невозможна.

5

Нажмите c или d, чтобы установить

необходимое значение параметра.

При каждом нажатии на кнопку c или d уро-

вень выбранной настройки будет повышать-

ся или понижаться.
# Настройки Яркость, Контрастность, Цвет-
ность и Тон можно отрегулировать в диапазоне
от +24 до -24.
# Параметр Затемнение можно регулировать в
диапазоне от +1 до +48.

# Параметр Температура можно регулировать
в диапазоне от +3 до –3.

Примечания

! Использование данной функции во время

движения невозможно.

! Настройки Яркость/Контрастность/За-

темнение будут разными в зависимости

от того, включена или выключена под-

светка.

Выбор языка системы

Можно выбрать один из восьми языков си-

стемы.

Если в записи имеется текстовая информа-

ция, например, название главы, имя артиста

или комментарий, на одном из европейских

языков, то она также может отображаться на

дисплее данного устройства.

! Можно изменить язык для следующих

меню:

— Меню параметров звука

— Меню системы

— Меню настройки видео

— Меню Bluetooth

— Язык предупреждений

Некоторые операции с этим устрой-

ством запрещается выполнять во

время движения, или они требуют по-

вышенного внимания. В этом случае

на дисплее появится предупреждение.

С помощью этой настройки можно из-

менить язык предупреждений.

! При несовместимости настроек встроен-

ного и выбранного языка возможны иска-

жения при выводе текстовых сообщений.

! Некоторые символы могут отображаться

неправильно.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Язык системы в меню систе-

мы, чтобы выбрать нужный язык.

4

Выберите нужный язык.

Русский (русский) — English (английский) —
Français (

французский) — Deutsch (немец-

кий) — Español (испанский) — Português
(

португальский) — Italiano (итальянский) —

Nederlands (

нидерландский)

# В случае выбора языка, отличного от русско-
го, для следующих элементов будет использо-
ваться английский язык:

— Информация на дисплее
— Языковые настройки для DivX

Настройка

демонстрационного режима

При включении демонстрационного режима

открывается экран демонстрации функцио-

нальных возможностей.

См. раздел

Демонстрационный режим на

стр. 6.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Демо режим в меню систе-

мы, чтобы включить или выключить

Демо режим.

! Вкл. – открывается экран демонстрации

функциональных возможностей.

! Выкл. – экран демонстрации функцио-

нальных возможностей не открывается.

Включение функции

приглушения звука/

ослабления уровня сигнала

Чтобы использовать эту функцию, необходи-

мо подключить желтый/черный провод ус-

тройства к оборудованию с функцией

приглушения звука.

См. раздел

Подключение шнура питания на

стр. 51.

Звук/уровень звукового сигнала данной си-

стемы автоматически понижается при полу-

чении сигнала от оборудования с функцией

приглушения звука.

! При отмене приглушения/понижения

уровня звука происходит возврат к стан-

дартному уровню звука.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажимайте Тишина/Приглушение до

появления нужной настройки.

Нажимайте Тишина/Приглушение до отоб-

ражения на дисплее нужной настройки.

! Выкл. звука – приглушение звука
! ATT -20дБ – ослабление уровня сигнала

(ATT -20

дБ имеет более сильный эффект,

чем ATT -10дБ)

! ATT -10дБ – ослабление уровня сигнала
! Off – выключение функции приглушения

звука/ослабления уровня сигнала

Примечания

! При отображении на экране Mute звук вы-

ключен и настройки параметров звука вы-

полнить нельзя.

Ру

сский

Настройки системы

41

Раздел

Настройки системы

Ru

19

<CRB4290-A>41

Установка параметров выхода заднего, Канала и усилителя сабвуфера, Использование клавиатуры

Настройка режима постоянной, Прокрутки, Настройка bluetooth-аудио, Очистка памяти bluetooth, Обновление по bluetooth, Отображение версии bluetooth, Настройк� Чат поддержки

• Изображение
• Текст

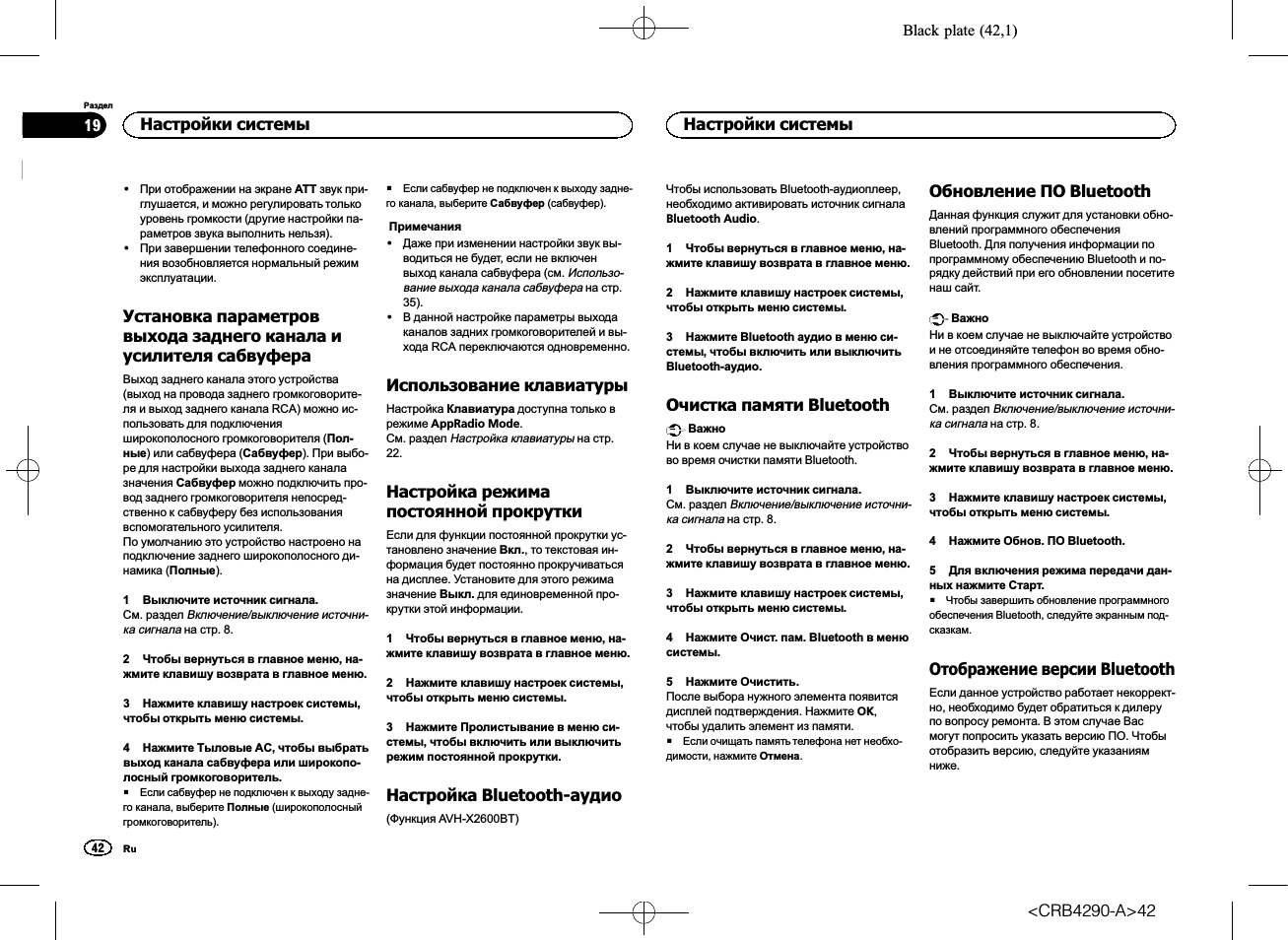

Black plate (42,1)

! При отображении на экране ATT звук при-

глушается, и можно регулировать только

уровень громкости (другие настройки па-

раметров звука выполнить нельзя).

! При завершении телефонного соедине-

ния возобновляется нормальный режим

эксплуатации.

Установка параметров

выхода заднего канала и

усилителя сабвуфера

Выход заднего канала этого устройства
(

выход на провода заднего громкоговорите-

ля и выход заднего канала RCA) можно ис-

пользовать для подключения

широкополосного громкоговорителя (Пол-

ные) или сабвуфера (Сабвуфер). При выбо-

ре для настройки выхода заднего канала

значения Сабвуфер можно подключить про-

вод заднего громкоговорителя непосред-

ственно к сабвуферу без использования

вспомогательного усилителя.

По умолчанию это устройство настроено на

подключение заднего широкополосного ди-

намика (Полные).

1

Выключите источник сигнала.

См. раздел

Включение/выключение источни-

ка сигнала на стр. 8.

2

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

3

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4

Нажмите Тыловые АС, чтобы выбрать

выход канала сабвуфера или широкопо-

лосный громкоговоритель.
# Если сабвуфер не подключен к выходу задне-
го канала, выберите Полные (широкополосный
громкоговоритель).

# Если сабвуфер не подключен к выходу задне-
го канала, выберите Сабвуфер (сабвуфер).

Примечания

! Даже при изменении настройки звук вы-

водиться не будет, если не включен

выход канала сабвуфера (см.

Использо-

вание выхода канала сабвуфера на стр.
35).

! В данной настройке параметры выхода

каналов задних громкоговорителей и вы-

хода RCA переключаются одновременно.

Использование клавиатуры

Настройка Клавиатура доступна только в

режиме AppRadio Mode.

См. раздел

Настройка клавиатуры на стр.

22.

Настройка режима

постоянной прокрутки

Если для функции постоянной прокрутки ус-

тановлено значение Вкл., то текстовая ин-

формация будет постоянно прокручиваться

на дисплее. Установите для этого режима

значение Выкл. для единовременной про-

крутки этой информации.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Пролистывание в меню си-

стемы, чтобы включить или выключить

режим постоянной прокрутки.

Настройка Bluetooth-аудио

(

Функция AVH-X2600BT)

Чтобы использовать Bluetooth-аудиоплеер,

необходимо активировать источник сигнала
Bluetooth Audio.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Bluetooth аудио в меню си-

стемы, чтобы включить или выключить
Bluetooth-

аудио.

Очистка памяти Bluetooth

Важно

Ни в коем случае не выключайте устройство

во время очистки памяти Bluetooth.

1

Выключите источник сигнала.

См. раздел

Включение/выключение источни-

ка сигнала на стр. 8.

2

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

3

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4

Нажмите Очист. пам. Bluetooth в меню

системы.

5

Нажмите Очистить.

После выбора нужного элемента появится

дисплей подтверждения. Нажмите OK,

чтобы удалить элемент из памяти.
# Если очищать память телефона нет необхо-
димости, нажмите Отмена.

Обновление ПО Bluetooth

Данная функция служит для установки обно-

влений программного обеспечения
Bluetooth.

Для получения информации по

программному обеспечению Bluetooth и по-

рядку действий при его обновлении посетите

наш сайт.

Важно

Ни в коем случае не выключайте устройство

и не отсоединяйте телефон во время обно-

вления программного обеспечения.

1

Выключите источник сигнала.

См. раздел

Включение/выключение источни-

ка сигнала на стр. 8.

2

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

3

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4

Нажмите Обнов. ПО Bluetooth.

5

Для включения режима передачи дан-

ных нажмите Старт.
# Чтобы завершить обновление программного
обеспечения Bluetooth, следуйте экранным под-
сказкам.

Отображение версии Bluetooth

Если данное устройство работает некоррект-

но, необходимо будет обратиться к дилеру

по вопросу ремонта. В этом случае Вас

могут попросить указать версию ПО. Чтобы

отобразить версию, следуйте указаниям

ниже.

Настройки системы

42

Раздел

Настройки системы

Ru

19

<CRB4290-A>42

Настройка камеры заднего обзора, Задней камеры), Авто eq (автоматический

Эквалайзер), Настройка камеры заднего обзора (задней камеры), Авто eq (автоматический эквалайзер), Настройки системы Чат поддержки

• Изображение
• Текст

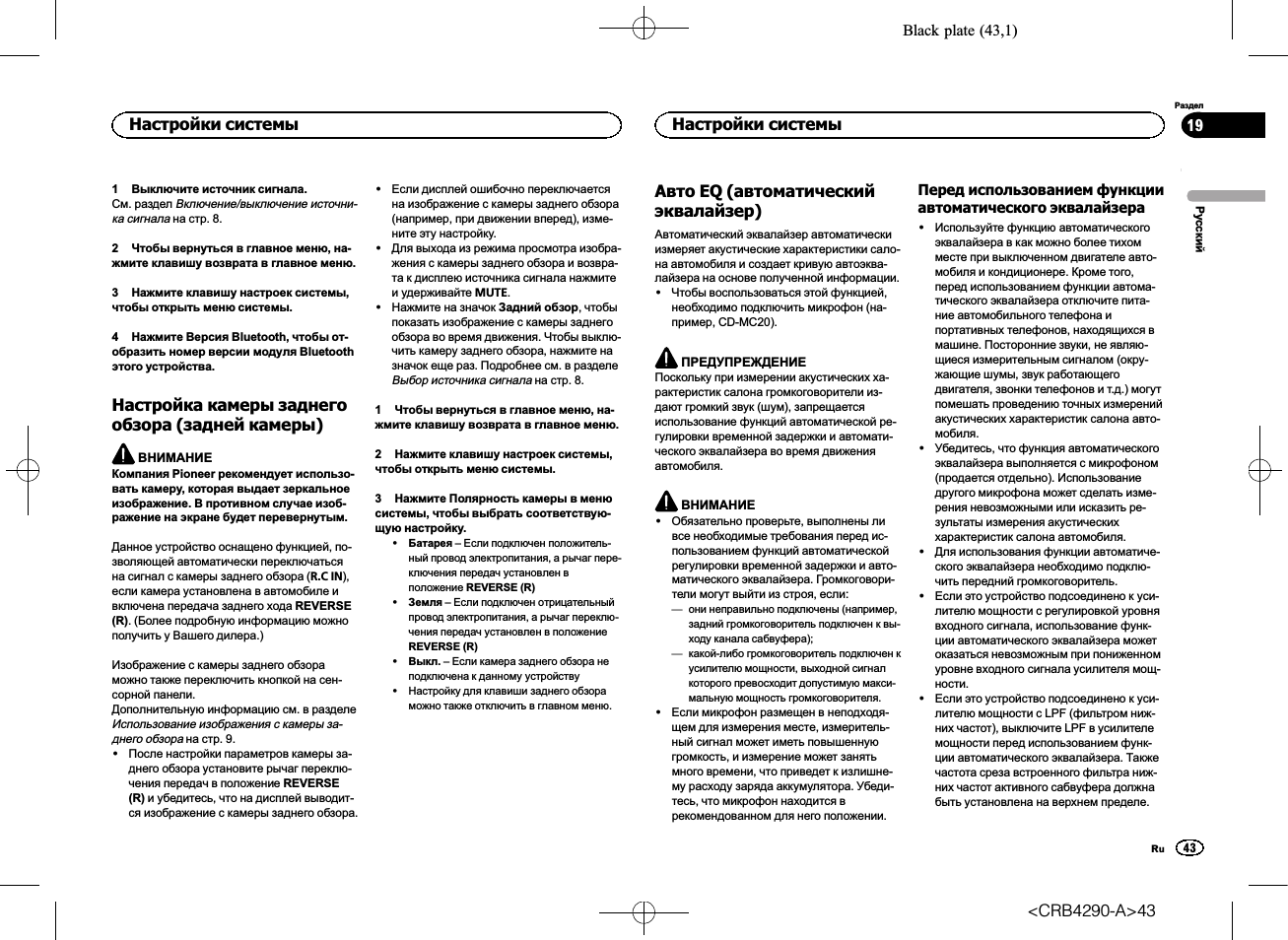

Black plate (43,1)

1

Выключите источник сигнала.

См. раздел

Включение/выключение источни-

ка сигнала на стр. 8.

2

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

3

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4

Нажмите Версия Bluetooth, чтобы от-

образить номер версии модуля Bluetooth

этого устройства.

Настройка камеры заднего

обзора (задней камеры)

ВНИМАНИЕ

Компания Pioneer рекомендует использо-

вать камеру, которая выдает зеркальное

изображение. В противном случае изоб-

ражение на экране будет перевернутым.

Данное устройство оснащено функцией, по-

зволяющей автоматически переключаться

на сигнал с камеры заднего обзора (R.C IN),

если камера установлена в автомобиле и

включена передача заднего хода REVERSE
(R). (

Более подробную информацию можно

получить у Вашего дилера.)

Изображение с камеры заднего обзора

можно также переключить кнопкой на сен-

сорной панели.

Дополнительную информацию см. в разделе

Использование изображения с камеры за-

днего обзора на стр. 9.

! После настройки параметров камеры за-

днего обзора установите рычаг переклю-

чения передач в положение REVERSE
(R)

и убедитесь, что на дисплей выводит-

ся изображение с камеры заднего обзора.

! Если дисплей ошибочно переключается

на изображение с камеры заднего обзора
(

например, при движении вперед), изме-

ните эту настройку.

! Для выхода из режима просмотра изобра-

жения с камеры заднего обзора и возвра-

та к дисплею источника сигнала нажмите

и удерживайте MUTE.

! Нажмите на значок Задний обзор, чтобы

показать изображение с камеры заднего

обзора во время движения. Чтобы выклю-

чить камеру заднего обзора, нажмите на

значок еще раз. Подробнее см. в разделе

Выбор источника сигнала на стр. 8.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Полярность камеры в меню

системы, чтобы выбрать соответствую-

щую настройку.

! Батарея – Если подключен положитель-

ный провод электропитания, а рычаг пере-
ключения передач установлен в
положение REVERSE (R)

! Земля – Если подключен отрицательный

провод электропитания, а рычаг переклю-
чения передач установлен в положение
REVERSE (R)

! Выкл. – Если камера заднего обзора не

подключена к данному устройству

! Настройку для клавиши заднего обзора

можно также отключить в главном меню.

Авто EQ (автоматический

эквалайзер)

Автоматический эквалайзер автоматически

измеряет акустические характеристики сало-

на автомобиля и создает кривую автоэква-

лайзера на основе полученной информации.

! Чтобы воспользоваться этой функцией,

необходимо подключить микрофон (на-

пример, CD-MC20).

ПРЕДУПРЕЖДЕНИЕ

Поскольку при измерении акустических ха-

рактеристик салона громкоговорители из-

дают громкий звук (шум), запрещается

использование функций автоматической ре-

гулировки временной задержки и автомати-

ческого эквалайзера во время движения

автомобиля.

ВНИМАНИЕ

! Обязательно проверьте, выполнены ли

все необходимые требования перед ис-

пользованием функций автоматической

регулировки временной задержки и авто-

матического эквалайзера. Громкоговори-

тели могут выйти из строя, если:
— они неправильно подключены (например,

задний громкоговоритель подключен к вы-
ходу канала сабвуфера);

— какой-либо громкоговоритель подключен к

усилителю мощности, выходной сигнал
которого превосходит допустимую макси-
мальную мощность громкоговорителя.

! Если микрофон размещен в неподходя-

щем для измерения месте, измеритель-

ный сигнал может иметь повышенную

громкость, и измерение может занять

много времени, что приведет к излишне-

му расходу заряда аккумулятора. Убеди-

тесь, что микрофон находится в

рекомендованном для него положении.

Перед использованием функции

автоматического эквалайзера

! Используйте функцию автоматического

эквалайзера в как можно более тихом

месте при выключенном двигателе авто-

мобиля и кондиционере. Кроме того,

перед использованием функции автома-

тического эквалайзера отключите пита-

ние автомобильного телефона и

портативных телефонов, находящихся в

машине. Посторонние звуки, не являю-

щиеся измерительным сигналом (окру-

жающие шумы, звук работающего

двигателя, звонки телефонов и т.д.) могут

помешать проведению точных измерений

акустических характеристик салона авто-

мобиля.

! Убедитесь, что функция автоматического

эквалайзера выполняется с микрофоном
(

продается отдельно). Использование

другого микрофона может сделать изме-

рения невозможными или исказить ре-

зультаты измерения акустических

характеристик салона автомобиля.

! Для использования функции автоматиче-

ского эквалайзера необходимо подклю-

чить передний громкоговоритель.

! Если это устройство подсоединено к уси-

лителю мощности с регулировкой уровня

входного сигнала, использование функ-

ции автоматического эквалайзера может

оказаться невозможным при пониженном

уровне входного сигнала усилителя мощ-

ности.

! Если это устройство подсоединено к уси-

лителю мощности с LPF (фильтром ниж-

них частот), выключите LPF в усилителе

мощности перед использованием функ-

ции автоматического эквалайзера. Также

частота среза встроенного фильтра ниж-

них частот активного сабвуфера должна

быть установлена на верхнем пределе.

Ру

сский

Настройки системы

43

Раздел

Настройки системы

Ru

19

<CRB4290-A>43

Black plate (44,1)

! Расстояние, вычисленное компьютером,

соответствует оптимальной задержке

именно при данных обстоятельствах, по-

этому продолжайте использовать это рас-

чётное значение.

— Если в салоне наблюдается сильное

отражение звука, возникают задержки.

— Если из-за LPF на активных сабвуфе-

рах или внешних усилителях возни-

кают задержки басов.

! При использовании автоматического

эквалайзера параметры звука изменяют-

ся следующим образом:

— Регулятор баланса/уровня сигнала

возвращается в центральное положе-

ние. (См.

Регулировка уровня сигнала/

баланса на стр. 34.)

— Кривая эквалайзера переключается в

режим Ровный. (См.

Вызов кривых

эквалайзера из памяти на стр. 34.)

— Для передних, центральных и задних

громкоговорителей будет использо-

ваться фильтр верхних частот.

! Предыдущие настройки автоматического

эквалайзера будут заменены.

! Если используется AVH-X2600BT или

AVH-X1600DVD,

заранее подключите уд-

линяющий кабель микрофона (приобре-

тается отдельно) к входу AUX.

Использование

автоматического эквалайзера

1

Остановите автомобиль в тихом

месте, закройте все двери, окна и люк и

выключите двигатель.

Если не заглушить двигатель, его шум может

помешать правильной работе автоматиче-

ского эквалайзера.

2

Зафиксируйте микрофон (приобре-

тается отдельно) в центре подголовника

сиденья водителя лицевой стороной впе-

рёд.

Результаты работы автоматического эква-

лайзера могут различаться в зависимости от

того, где установлен микрофон. По желанию,

для использования функции автоматическо-

го эквалайзера можно установить микрофон

на переднем пассажирском сиденье.

3

Поверните ключ зажигания в положе-

ние ON или ACC.

Если кондиционер или обогреватель автомо-

биля включены, выключите их. Шум вентиля-

тора при кондиционировании или обогреве

может помешать правильной работе автома-

тического эквалайзера.

4

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

5

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

6

Нажмите Измерение Auto ЭК, чтобы

войти в режим функции автоматического

эквалайзера.

7

Подсоедините кабель микрофона к

входному разъему этого устройства.

AVH-X4600DVD

AVH-X2600BT

и AVH-X1600DVD

Вход AUX

(AUX)

Удлинительный кабель
(приобретается
отдельно)

Микрофон

8

Нажмите Старт, чтобы начать работу

автоматического эквалайзера.

9

Когда начнется обратный отсчет 10 се-

кунд. Покиньте салон автомобиля и за-

кройте двери в течение 10 секунд.

Громкоговорители производят измеритель-

ный сигнал (шум), и начинается замер авто-

матического эквалайзера.

По окончании выводится сообщение Изме-

рение закончено. Пожалуйста, отключите

микрофон, а затем нажмите кнопку HOME.

Если акустические характеристики салона

измерить не удается, выдается сообщение

об ошибке. (См. раздел

Сообщения об ошиб-

ках для автоматического эквалайзера на стр.
61.)

# Если подключены все громкоговорители, вы-
полнение замера занимает около девяти минут.
# Чтобы остановить работу автоматического
эквалайзера, нажмите Стоп.

10

Храните микрофон в перчаточном

ящике или другом надежном месте.

Если микрофон будет подвергаться воздей-

ствию прямого солнечного света в течение

длительного времени, высокие температуры

могут вызвать искажения, изменение цвета и

вывести микрофон из строя.

Выбор формата видеосигнала

Выходной формат видео для V OUT можно

устанавливать NTSC или PAL.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Коснитесь Формат видео в меню си-

стемы, чтобы выбрать формат выходно-

го видеосигнала.
NTSC

—PAL

Примечание
Переключение формата выходного видео-

сигнала источника возможно только с данно-

го устройства.

Настройка видеосигнала

Если к данному устройству подключается

аудио-/видеооборудование, выберите нуж-

ную настройку видеосигнала.

! Поскольку по умолчанию для этой функ-

ции установлено значение Авто, выбор

телевизионного сигнала производится ус-

тройством автоматически.

Настройки системы

44

Раздел

Настройки системы

Ru

19

<CRB4290-A>44

Black plate (45,1)

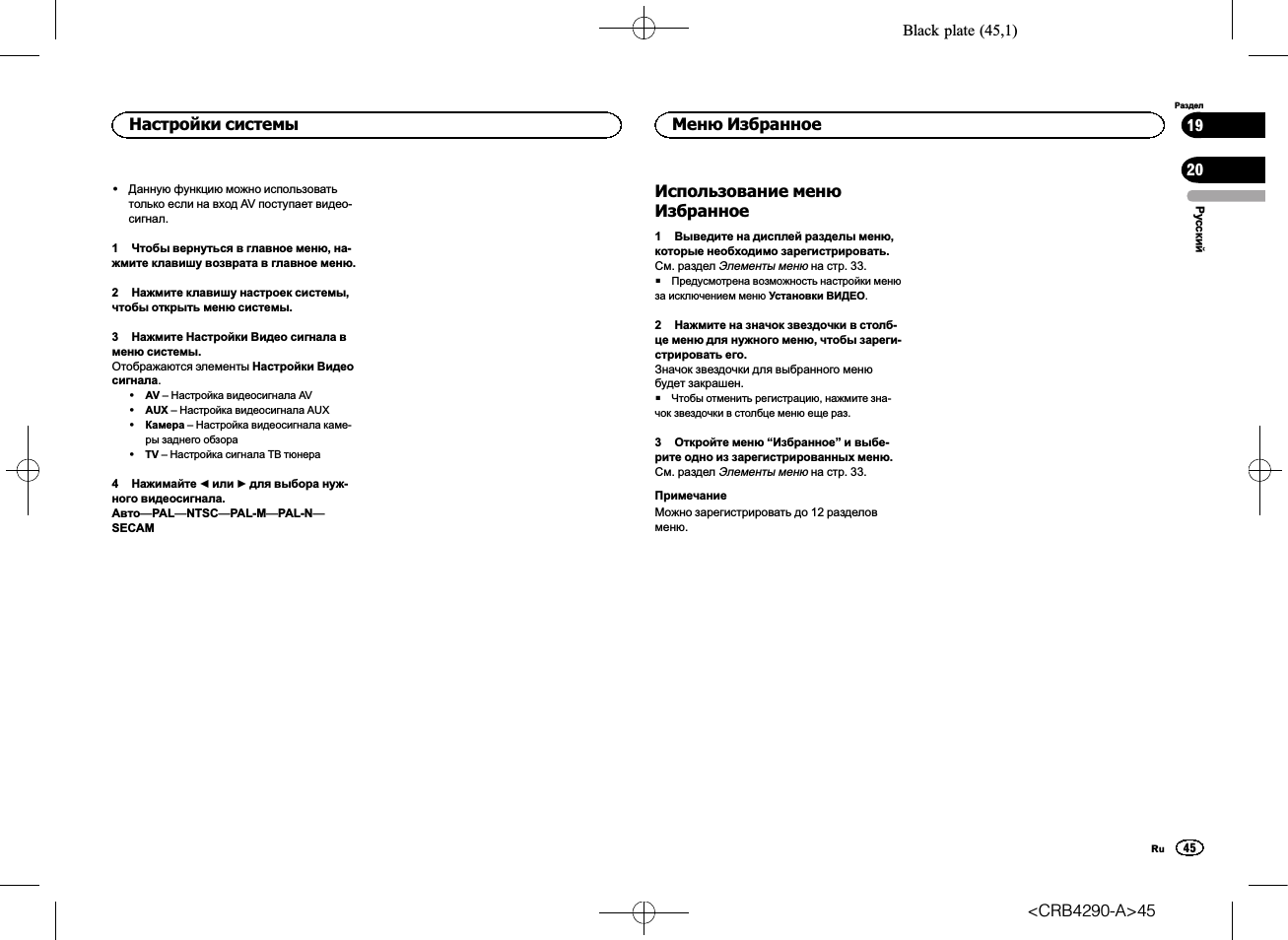

! Данную функцию можно использовать

только если на вход AV поступает видео-

сигнал.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3

Нажмите Настройки Видео сигнала в

меню системы.

Отображаются элементы Настройки Видео

сигнала.

! AV – Настройка видеосигнала AV
! AUX – Настройка видеосигнала AUX
! Камера – Настройка видеосигнала каме-

ры заднего обзора

! TV – Настройка сигнала ТВ тюнера

4

Нажимайте c или d для выбора нуж-

ного видеосигнала.

Авто—PAL—NTSC—PAL-M—PAL-N—
SECAM

Использование меню

Избранное

1

Выведите на дисплей разделы меню,

которые необходимо зарегистрировать.

См. раздел

Элементы меню на стр. 33.

# Предусмотрена возможность настройки меню
за исключением меню Установки ВИДЕО.

2

Нажмите на значок звездочки в столб-

це меню для нужного меню, чтобы зареги-

стрировать его.

Значок звездочки для выбранного меню

будет закрашен.
# Чтобы отменить регистрацию, нажмите зна-
чок звездочки в столбце меню еще раз.

3

Откройте меню “Избранное” и выбе-

рите одно из зарегистрированных меню.

См. раздел

Элементы меню на стр. 33.

Примечание
Можно зарегистрировать до 12 разделов

меню.

Ру

сский

Настройки системы

45

Раздел

Меню Избранное

Ru

19

20

<CRB4290-A>45

Меню соединения bluetooth, Функции меню соединения, Bluetooth

Меню соединения bluetooth на, Меню соединения, Включение функции ви, Функции меню соединения bluetooth Чат поддержки

• Изображение
• Текст

Black plate (46,1)

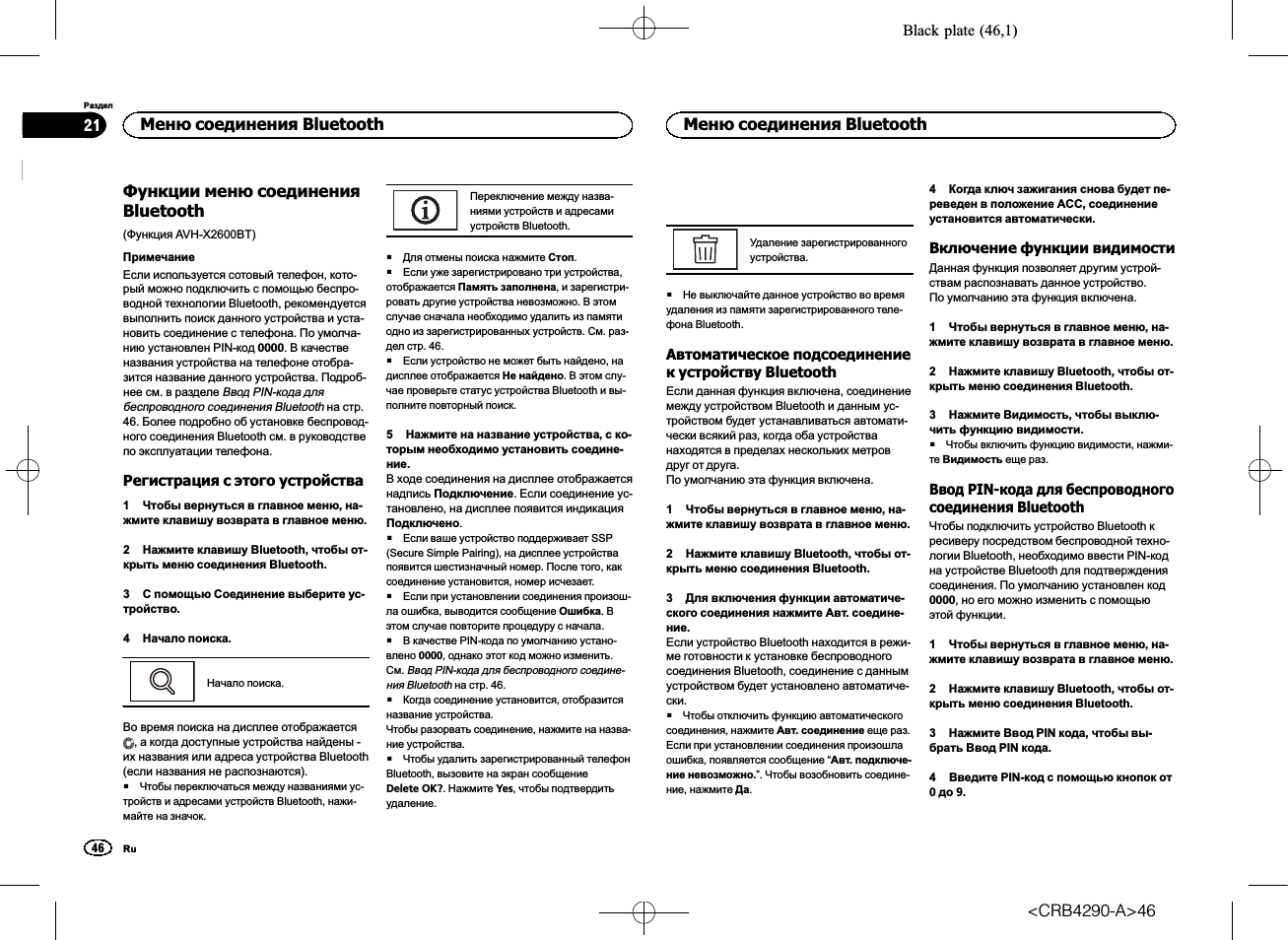

Функции меню соединения
Bluetooth

(

Функция AVH-X2600BT)

Примечание
Если используется сотовый телефон, кото-

рый можно подключить с помощью беспро-

водной технологии Bluetooth, рекомендуется

выполнить поиск данного устройства и уста-

новить соединение с телефона. По умолча-

нию установлен PIN-код 0000. В качестве

названия устройства на телефоне отобра-

зится название данного устройства. Подроб-

нее см. в разделе

Ввод PIN-кода для

беспроводного соединения Bluetooth на стр.
46.

Более подробно об установке беспровод-

ного соединения Bluetooth см. в руководстве

по эксплуатации телефона.

Регистрация с этого устройства

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3

С помощью Соединение выберите ус-

тройство.

4

Начало поиска.

Начало поиска.

Во время поиска на дисплее отображается

,

а когда доступные устройства найдены —

их названия или адреса устройства Bluetooth
(

если названия не распознаются).

# Чтобы переключаться между названиями ус-
тройств и адресами устройств Bluetooth, нажи-
майте на значок.

Переключение между назва-
ниями устройств и адресами
устройств Bluetooth.

# Для отмены поиска нажмите Стоп.
# Если уже зарегистрировано три устройства,
отображается Память заполнена, и зарегистри-
ровать другие устройства невозможно. В этом
случае сначала необходимо удалить из памяти
одно из зарегистрированных устройств. См. раз-
дел стр. 46.
# Если устройство не может быть найдено, на
дисплее отображается Не найдено. В этом слу-
чае проверьте статус устройства Bluetooth и вы-
полните повторный поиск.

5

Нажмите на название устройства, с ко-

торым необходимо установить соедине-

ние.

В ходе соединения на дисплее отображается

надпись Подключение. Если соединение ус-

тановлено, на дисплее появится индикация

Подключено.
# Если ваше устройство поддерживает SSP
(Secure Simple Pairing),

на дисплее устройства

появится шестизначный номер. После того, как
соединение установится, номер исчезает.
# Если при установлении соединения произош-
ла ошибка, выводится сообщение Ошибка. В
этом случае повторите процедуру с начала.
# В качестве PIN-кода по умолчанию устано-
влено 0000, однако этот код можно изменить.
См.

Ввод PIN-кода для беспроводного соедине-

ния Bluetooth на стр. 46.
# Когда соединение установится, отобразится
название устройства.
Чтобы разорвать соединение, нажмите на назва-
ние устройства.
# Чтобы удалить зарегистрированный телефон
Bluetooth,

вызовите на экран сообщение

Delete OK?.

Нажмите Yes, чтобы подтвердить

удаление.

Удаление зарегистрированного
устройства.

# Не выключайте данное устройство во время
удаления из памяти зарегистрированного теле-
фона Bluetooth.

Автоматическое подсоединение

к устройству Bluetooth

Если данная функция включена, соединение

между устройством Bluetooth и данным ус-

тройством будет устанавливаться автомати-

чески всякий раз, когда оба устройства

находятся в пределах нескольких метров

друг от друга.

По умолчанию эта функция включена.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3

Для включения функции автоматиче-

ского соединения нажмите Авт. соедине-

ние.

Если устройство Bluetooth находится в режи-

ме готовности к установке беспроводного

соединения Bluetooth, соединение с данным

устройством будет установлено автоматиче-

ски.
# Чтобы отключить функцию автоматического
соединения, нажмите Авт. соединение еще раз.
Если при установлении соединения произошла
ошибка, появляется сообщение “Авт. подключе-
ние невозможно.”. Чтобы возобновить соедине-
ние, нажмите Да.

4

Когда ключ зажигания снова будет пе-

реведен в положение ACC, соединение

установится автоматически.

Включение функции видимости

Данная функция позволяет другим устрой-

ствам распознавать данное устройство.

По умолчанию эта функция включена.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3

Нажмите Видимость, чтобы выклю-

чить функцию видимости.
# Чтобы включить функцию видимости, нажми-
те Видимость еще раз.

Ввод PIN-кода для беспроводного

соединения Bluetooth

Чтобы подключить устройство Bluetooth к

ресиверу посредством беспроводной техно-

логии Bluetooth, необходимо ввести PIN-код

на устройстве Bluetooth для подтверждения

соединения. По умолчанию установлен код
0000,

но его можно изменить с помощью

этой функции.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3

Нажмите Ввод PIN кода, чтобы вы-

брать Ввод PIN кода.

4

Введите PIN-код с помощью кнопок от

0

до 9.

Меню соединения Bluetooth

46

Раздел

Меню соединения Bluetooth

Ru

21

<CRB4290-A>46

Меню визуального оформления, Выбор цвета подсветки, Выбор цвета экранного меню

Выбор фоновой заставки экрана, Выбор фоновой заставки экрана на, Меню соединения bluetooth Чат поддержки

• Изображение
• Текст

Black plate (47,1)

5

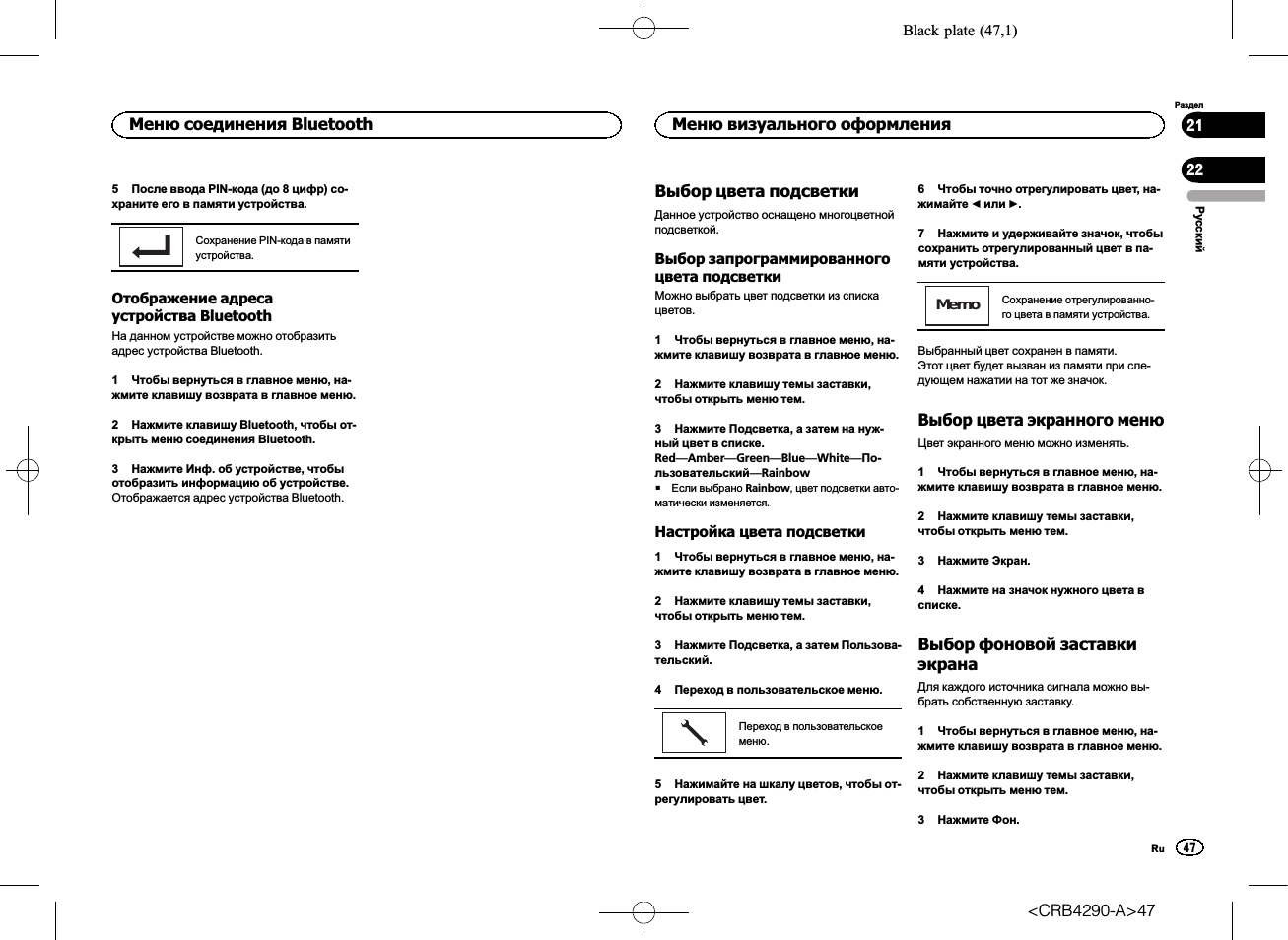

После ввода PIN-кода (до 8 цифр) со-

храните его в памяти устройства.

Сохранение PIN-кода в памяти
устройства.

Отображение адреса

устройства Bluetooth

На данном устройстве можно отобразить

адрес устройства Bluetooth.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3

Нажмите Инф. об устройстве, чтобы

отобразить информацию об устройстве.

Отображается адрес устройства Bluetooth.

Выбор цвета подсветки

Данное устройство оснащено многоцветной

подсветкой.

Выбор запрограммированного

цвета подсветки

Можно выбрать цвет подсветки из списка

цветов.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3

Нажмите Подсветка, а затем на нуж-

ный цвет в списке.
Red

—Amber—Green—Blue—White—По-

льзовательский—Rainbow
# Если выбрано Rainbow, цвет подсветки авто-
матически изменяется.

Настройка цвета подсветки

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3

Нажмите Подсветка, а затем Пользова-

тельский.

4

Переход в пользовательское меню.

Переход в пользовательское
меню.

5

Нажимайте на шкалу цветов, чтобы от-

регулировать цвет.

6

Чтобы точно отрегулировать цвет, на-

жимайте c или d.

7

Нажмите и удерживайте значок, чтобы

сохранить отрегулированный цвет в па-

мяти устройства.

Memo

Сохранение отрегулированно-
го цвета в памяти устройства.

Выбранный цвет сохранен в памяти.

Этот цвет будет вызван из памяти при сле-

дующем нажатии на тот же значок.

Выбор цвета экранного меню

Цвет экранного меню можно изменять.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3

Нажмите Экран.

4

Нажмите на значок нужного цвета в

списке.

Выбор фоновой заставки

экрана

Для каждого источника сигнала можно вы-

брать собственную заставку.

1

Чтобы вернуться в главное меню, на-

жмите клавишу возврата в главное меню.

2

Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3

Нажмите Фон.

Ру

сский

Меню соединения Bluetooth

47

Раздел

Меню визуального оформления

Ru

21

22

<CRB4290-A>47

Другие функции, Регулировка положения отклика, Сенсорных панелей (калибровка

Сенсорной панели), Использование дополнительного, Источника сигнала (aux) Чат поддержки

• Изображение
• Текст

Black plate (48,1)

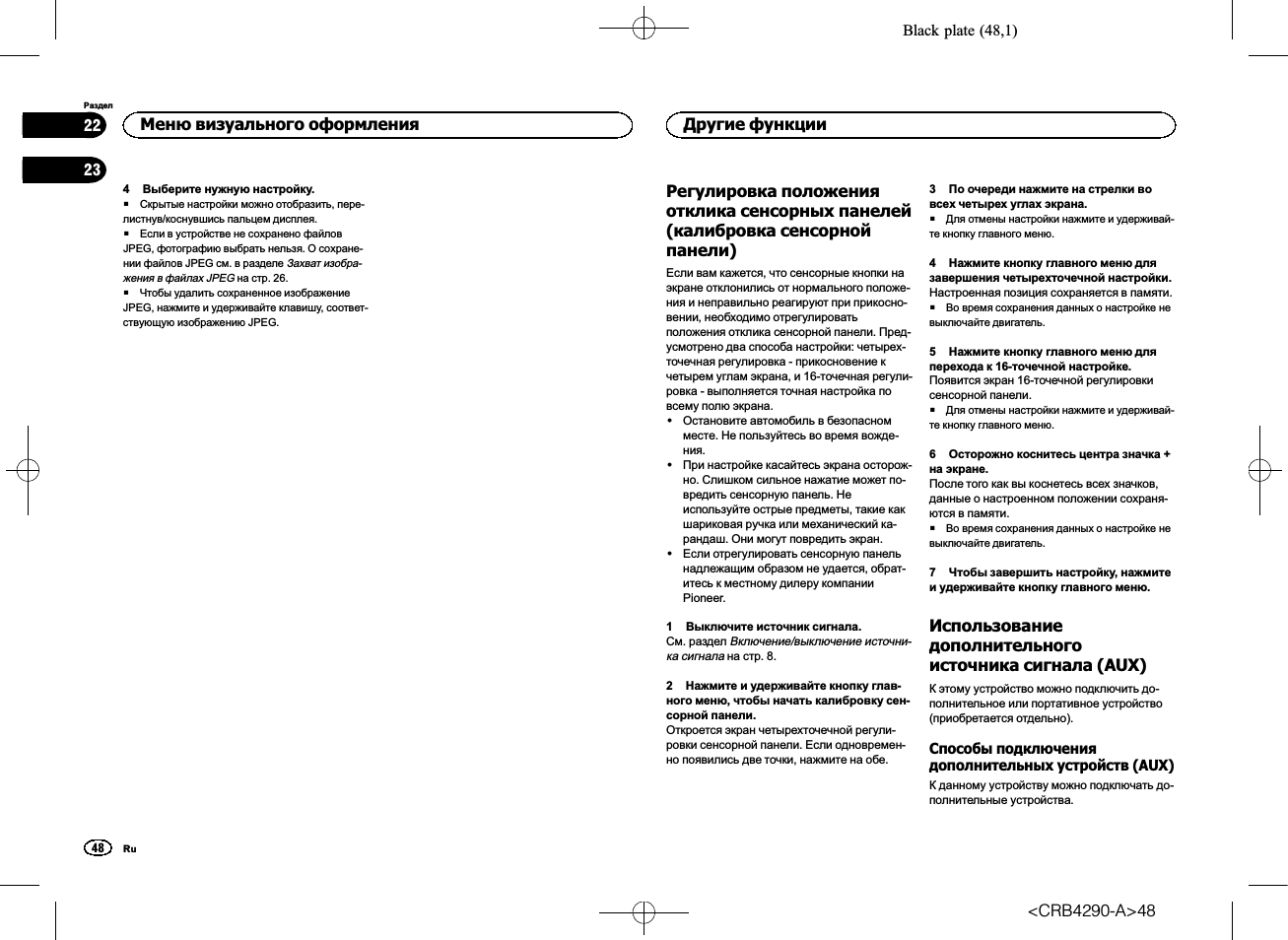

4

Выберите нужную настройку.

# Скрытые настройки можно отобразить, пере-
листнув/коснувшись пальцем дисплея.
# Если в устройстве не сохранено файлов
JPEG,

фотографию выбрать нельзя. О сохране-

нии файлов JPEG см. в разделе

Захват изобра-

жения в файлах JPEG на стр. 26.
# Чтобы удалить сохраненное изображение
JPEG,

нажмите и удерживайте клавишу, соответ-

ствующую изображению JPEG.

Регулировка положения

отклика сенсорных панелей
(

калибровка сенсорной

панели)

Если вам кажется, что сенсорные кнопки на

экране отклонились от нормального положе-

ния и неправильно реагируют при прикосно-

вении, необходимо отрегулировать

положения отклика сенсорной панели. Пред-

усмотрено два способа настройки: четырех-

точечная регулировка — прикосновение к

четырем углам экрана, и 16-точечная регули-

ровка — выполняется точная настройка по

всему полю экрана.

! Остановите автомобиль в безопасном

месте. Не пользуйтесь во время вожде-

ния.

! При настройке касайтесь экрана осторож-

но. Слишком сильное нажатие может по-

вредить сенсорную панель. Не

используйте острые предметы, такие как

шариковая ручка или механический ка-

рандаш. Они могут повредить экран.

! Если отрегулировать сенсорную панель

надлежащим образом не удается, обрат-

итесь к местному дилеру компании
Pioneer.

1

Выключите источник сигнала.

См. раздел

Включение/выключение источни-

ка сигнала на стр. 8.

2

Нажмите и удерживайте кнопку глав-

ного меню, чтобы начать калибровку сен-

сорной панели.

Откроется экран четырехточечной регули-

ровки сенсорной панели. Если одновремен-

но появились две точки, нажмите на обе.

3

По очереди нажмите на стрелки во

всех четырех углах экрана.
# Для отмены настройки нажмите и удерживай-
те кнопку главного меню.

4

Нажмите кнопку главного меню для

завершения четырехточечной настройки.

Настроенная позиция сохраняется в памяти.
# Во время сохранения данных о настройке не
выключайте двигатель.

5

Нажмите кнопку главного меню для

перехода к 16-точечной настройке.

Появится экран 16-точечной регулировки

сенсорной панели.
# Для отмены настройки нажмите и удерживай-
те кнопку главного меню.

6

Осторожно коснитесь центра значка +

на экране.

После того как вы коснетесь всех значков,

данные о настроенном положении сохраня-

ются в памяти.
# Во время сохранения данных о настройке не
выключайте двигатель.

7

Чтобы завершить настройку, нажмите

и удерживайте кнопку главного меню.

Использование

дополнительного

источника сигнала (AUX)

К этому устройство можно подключить до-

полнительное или портативное устройство
(

приобретается отдельно).

Способы подключения

дополнительных устройств (AUX)

К данному устройству можно подключать до-

полнительные устройства.

Меню визуального оформления

48

Раздел

Другие функции

Ru

22

23

<CRB4290-A>48

Перезагрузка микропроцессора, Функции микширования, Перезагрузка микропроцессора на

Функции микширо, Ipod, Другие функции Чат поддержки

• Изображение
• Текст

Black plate (49,1)

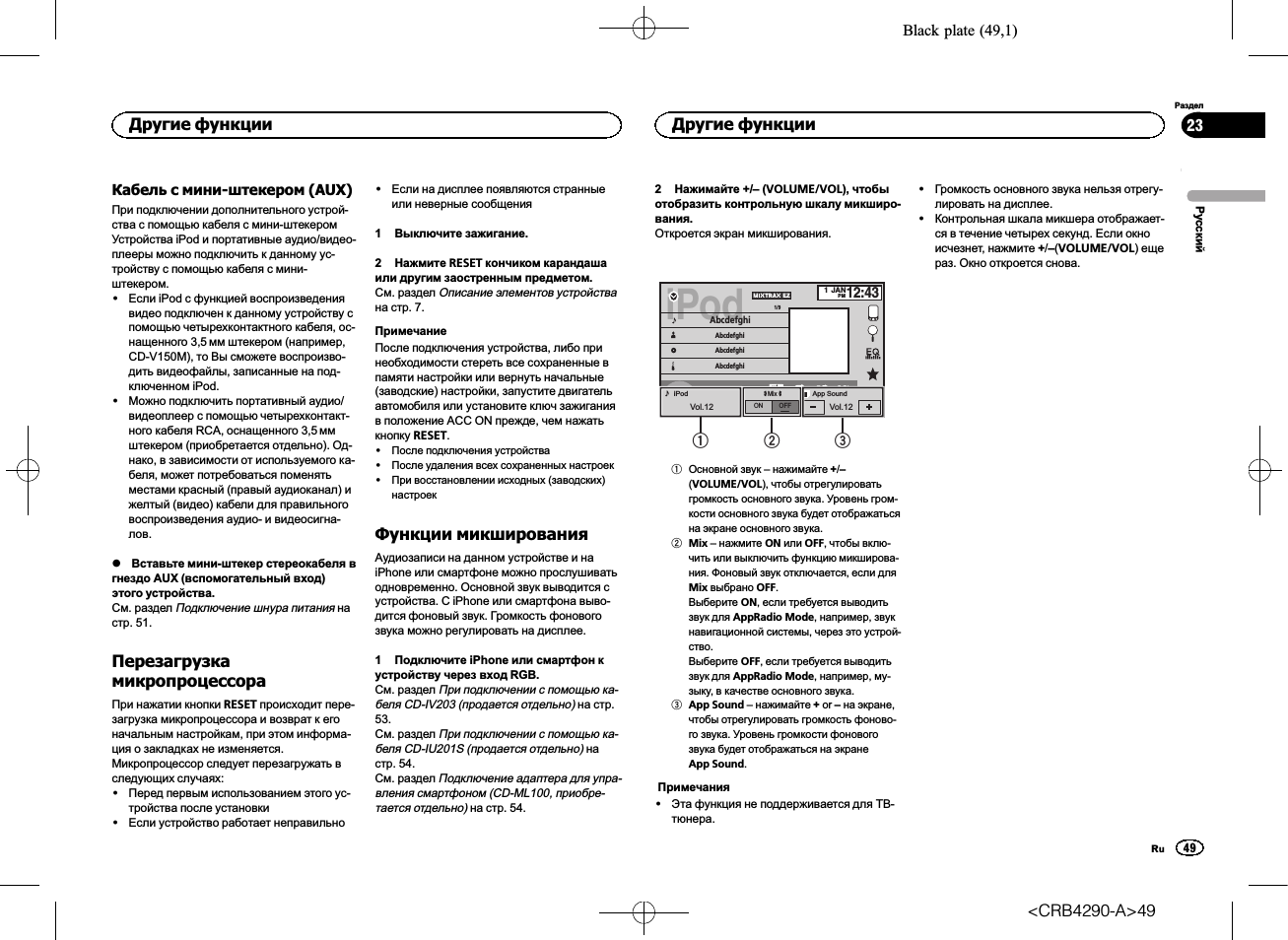

Кабельс мини-штекером (AUX)

При подключении дополнительного устрой-

ства с помощью кабеля с мини-штекером

Устройства iPod и портативные аудио/видео-

плееры можно подключить к данному ус-

тройству с помощью кабеля с мини-

штекером.

! Если iPod с функцией воспроизведения

видео подключен к данному устройству с

помощью четырехконтактного кабеля, ос-

нащенного 3,5 мм штекером (например,
CD-V150M),

то Вы сможете воспроизво-

дить видеофайлы, записанные на под-

ключенном iPod.

! Можно подключить портативный аудио/

видеоплеер с помощью четырехконтакт-

ного кабеля RCA, оснащенного 3,5 мм

штекером (приобретается отдельно). Од-

нако, в зависимости от используемого ка-

беля, может потребоваться поменять

местами красный (правый аудиоканал) и

желтый (видео) кабели для правильного

воспроизведения аудио- и видеосигна-

лов.

% Вставьте мини-штекер стереокабеля в

гнездо AUX (вспомогательный вход)

этого устройства.

См. раздел

Подключение шнура питания на

стр. 51.

Перезагрузка

микропроцессора

При нажатии кнопки RESET происходит пере-

загрузка микропроцессора и возврат к его

начальным настройкам, при этом информа-

ция о закладках не изменяется.

Микропроцессор следует перезагружать в

следующих случаях:

! Перед первым использованием этого ус-

тройства после установки

! Если устройство работает неправильно

! Если на дисплее появляются странные

или неверные сообщения

1

Выключите зажигание.

2

Нажмите RESET кончиком карандаша

или другим заостренным предметом.

См. раздел

Описание элементов устройства

на стр. 7.

Примечание
После подключения устройства, либо при

необходимости стереть все сохраненные в

памяти настройки или вернуть начальные
(

заводские) настройки, запустите двигатель

автомобиля или установите ключ зажигания

в положение ACC ON прежде, чем нажать

кнопку RESET.
! После подключения устройства
! После удаления всех сохраненных настроек
! При восстановлении исходных (заводских)

настроек

Функции микширования

Аудиозаписи на данном устройстве и на
iPhone

или смартфоне можно прослушивать

одновременно. Основной звук выводится с

устройства. С iPhone или смартфона выво-

дится фоновый звук. Громкость фонового

звука можно регулировать на дисплее.

1

Подключите iPhone или смартфон к

устройству через вход RGB.

См. раздел

При подключении с помощью ка-

беля CD-IV203 (продается отдельно) на стр.
53.
См. раздел

При подключении с помощью ка-

беля CD-IU201S (продается отдельно) на

стр. 54.

См. раздел

Подключение адаптера для упра-

вления смартфоном (CD-ML100, приобре-

тается отдельно) на стр. 54.

2

Нажимайте +/– (VOLUME/VOL), чтобы

отобразить контрольную шкалу микширо-

вания.

Откроется экран микширования.

iPod

Appr

ppr

App

pp

App

1 JAN

PM

12:43

Abcdefghi

1/9

Abcdefghi

Abcdefghi

Abcdefghi

01’17»

-05’29»

S.Rtrv

All

All

All

x

1

2

iPod

Vol.12

Mix

ON

OFF

Vol.12

App Sound

1

2

3

1

Основной звук – нажимайте +/–
(

VOLUME/VOL),

чтобы отрегулировать

громкость основного звука. Уровень гром-
кости основного звука будет отображаться
на экране основного звука.

2 Mix

– нажмите ON или OFF, чтобы вклю-

чить или выключить функцию микширова-
ния. Фоновый звук отключается, если для
Mix

выбрано OFF.

Выберите ON, если требуется выводить
звук для AppRadio Mode, например, звук
навигационной системы, через это устрой-
ство.
Выберите OFF, если требуется выводить
звук для AppRadio Mode, например, му-
зыку, в качестве основного звука.

3 App Sound

– нажимайте + or – на экране,

чтобы отрегулировать громкость фоново-
го звука. Уровень громкости фонового
звука будет отображаться на экране
App Sound.

Примечания

! Эта функция не поддерживается для ТВ-

тюнера.

! Громкость основного звука нельзя отрегу-

лировать на дисплее.

! Контрольная шкала микшера отображает-

ся в течение четырех секунд. Если окно

исчезнет, нажмите +/–(VOLUME/VOL) еще

раз. Окно откроется снова.

Ру

сский

Другие функции

49

Раздел

Другие функции

Ru

23

<CRB4290-A>49

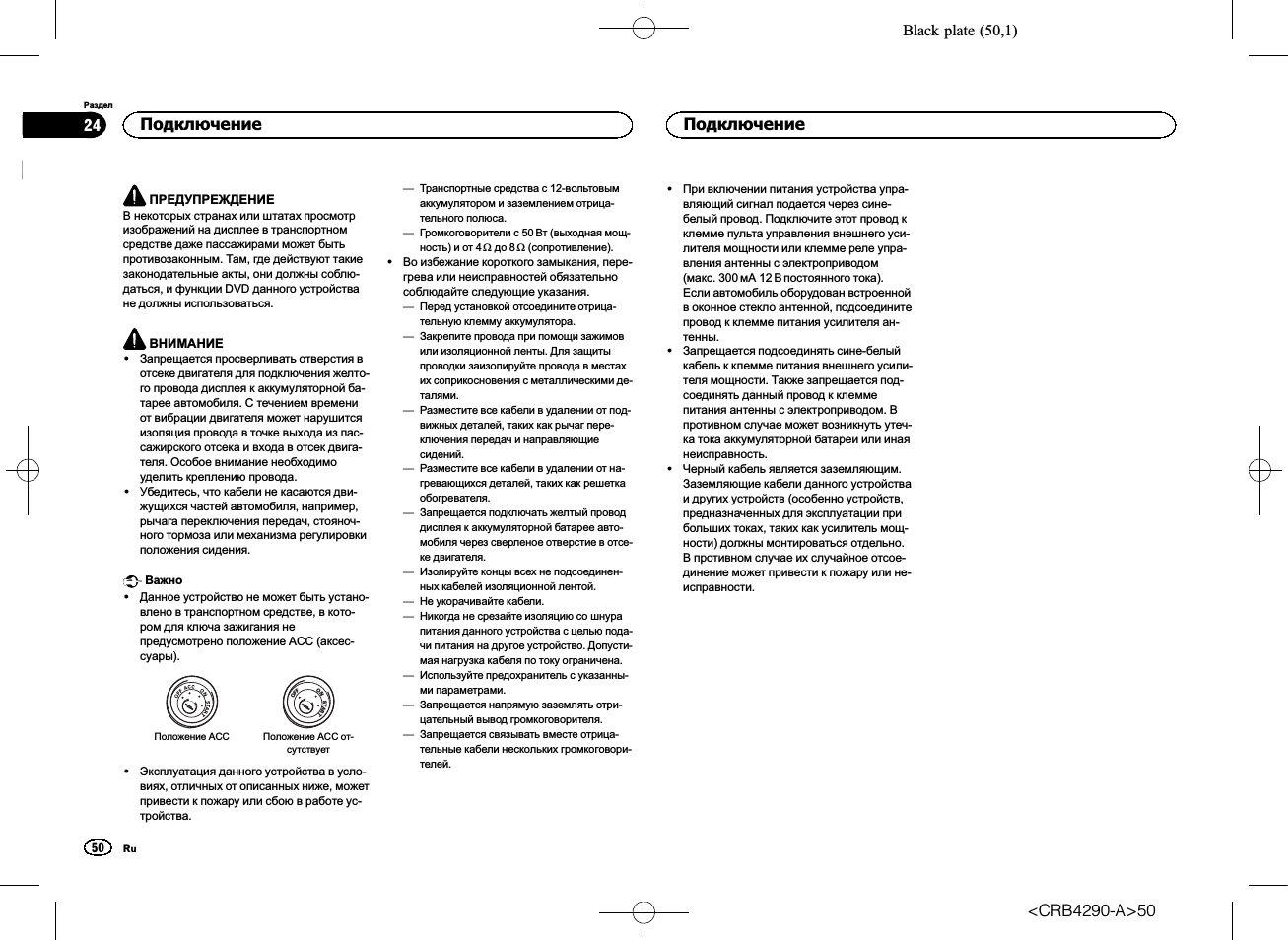

Black plate (50,1)

ПРЕДУПРЕЖДЕНИЕ

В некоторых странах или штатах просмотр

изображений на дисплее в транспортном

средстве даже пассажирами может быть

противозаконным. Там, где действуют такие

законодательные акты, они должны соблю-

даться, и функции DVD данного устройства

не должны использоваться.

ВНИМАНИЕ

! Запрещается просверливать отверстия в

отсеке двигателя для подключения желто-

го провода дисплея к аккумуляторной ба-

тарее автомобиля. С течением времени

от вибрации двигателя может нарушится

изоляция провода в точке выхода из пас-

сажирского отсека и входа в отсек двига-

теля. Особое внимание необходимо

уделить креплению провода.

! Убедитесь, что кабели не касаются дви-

жущихся частей автомобиля, например,

рычага переключения передач, стояноч-

ного тормоза или механизма регулировки

положения сидения.

Важно

! Данное устройство не может быть устано-

влено в транспортном средстве, в кото-

ром для ключа зажигания не

предусмотрено положение ACC (аксес-

суары).

ON

S

T

A

R

T

O

FF

Положение ACC

Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может

привести к пожару или сбою в работе ус-

тройства.

— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-
тельного полюса.

— Громкоговорители с 50 Вт (выходная мощ-

ность) и от 4 W до 8 W (сопротивление).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно

соблюдайте следующие указания.
— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажимов

или изоляционной ленты. Для защиты
проводки заизолируйте провода в местах
их соприкосновения с металлическими де-
талями.

— Разместите все кабели в удалении от под-

вижных деталей, таких как рычаг пере-
ключения передач и направляющие
сидений.

— Разместите все кабели в удалении от на-

гревающихся деталей, таких как решетка
обогревателя.

— Запрещается подключать желтый провод

дисплея к аккумуляторной батарее авто-
мобиля через сверленое отверстие в отсе-
ке двигателя.

— Изолируйте концы всех не подсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура

питания данного устройства с целью пода-
чи питания на другое устройство. Допусти-
мая нагрузка кабеля по току ограничена.

— Используйте предохранитель с указанны-

ми параметрами.

— Запрещается напрямую заземлять отри-

цательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкоговори-
телей.

! При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод. Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом
(

макс. 300 мА 12 В постоянного тока).

Если автомобиль оборудован встроенной

в оконное стекло антенной, подсоедините

провод к клемме питания усилителя ан-

тенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности. Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом. В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах, таких как усилитель мощ-

ности) должны монтироваться отдельно.

В противном случае их случайное отсое-

динение может привести к пожару или не-

исправности.

Подключение

50

Раздел

Подключение

Ru

24

<CRB4290-A>50

Нажмите на кнопку для помощи
