Как пользоваться штангенциркулем
. Пошаговая инструкция с фото, как правильно измерять
Обновлено 26 мая 2025, 15:09
Фото: Chaosamran_Studio / Shutterstock / FOTODOM
Штангенциркуль — универсальный инструмент для измерения диаметров, длин и глубины. Его используют инженеры, строители, конструкторы, но есть и другие сферы, например бьюти. Работать со штангенциркулем несложно, главное, понять принцип. Рассказываем, что такое штангенциркуль, какими они бывают, и объясняем, как правильно рассчитать размеры с его помощью.
Что такое штангенциркуль
Фото: Bborriss.67 / Shutterstock / FOTODOM
Изобретателем штангенциркуля считают французского математика XVII века Пьера Вернье. Но прообразы прибора находили при раскопках эпох Древнего Китая и Древней Греции
Штангенциркуль — это инструмент для точных линейных измерений наружных и внутренних диаметров, а также глубин и выступов различных изделий [1]. Выглядит он как металлическая линейка, на одном конце которой установлены подвижные упоры (губки). Они меняют положение относительно друг друга в большую или меньшую сторону.
Принцип работы штангенциркуля строится на соотношении двух измерительных шкал. Первая нанесена на основной статичной штанге (линейке). Вторая — на подвижной рейке, это так называемая шкала нониуса. Она служит для определения десятых долей (или сотых, зависит от модели). Одно деление на ней соответствует нескольким на штанге. Разница в позиционировании и в том, как соотносятся деления двух шкал, позволяет измерить объекты диаметром даже меньше миллиметра.
Штангенциркуль применяют везде, где требуется точность измерения диаметров и расстояний. Это столярное дело, любое производство, включая отрасли авиа- и машиностроения, инженерные и конструкторские бюро. Есть у него и не совсем традиционные применения. Например, штангенциркулем пользуются мастера-бровисты — устройства для них можно найти на любом маркетплейсе.
Интересный факт: в разных языках инструмент, привычный нам как штангенциркуль, называется по-разному. Например, в англоязычном сегменте чаще употребляется vernier caliper по имени Пьера Вернье. В немецком его называют messschieber — дословно «раздвижной измеритель». В русском языке устоялось название «штангенциркуль» (калька с нем. stangenzirkel): от stange — рейка, штанга или некая направляющая и zirkel — циркуль, круг. Кстати, на свой лад штангенциркуль называли в свое время еще и в разных областях. Например, в 1950-х в советском авиастроении этот инструмент знали как «маузер» — по имени компании Mauser [2].
Что измеряют штангенциркулем
Штангенциркули используют для измерения длины объектов, внутреннего и внешнего диаметра, глубины отверстий и размеров шага:
- внутренние размеры: штангенциркуль используют для измерения внутреннего диаметра цилиндров, труб или любых других цилиндрических объектов;
- внешние размеры: он же подходит для вычисления точных размеров наружного диаметра;
- глубина отверстий: для этого используют глубиномер — выдвижной элемент в форме штыря, который изначально предусмотрен в конструкции штангенциркуля. Но инструмент может быть и без него;
- длины и высоты: замерить штангенциркулем можно расстояние между элементами одного объекта, особенно если необходима высокая точность;
- шаги: с ним можно узнать, какое расстояние между витками резьбы на болте.

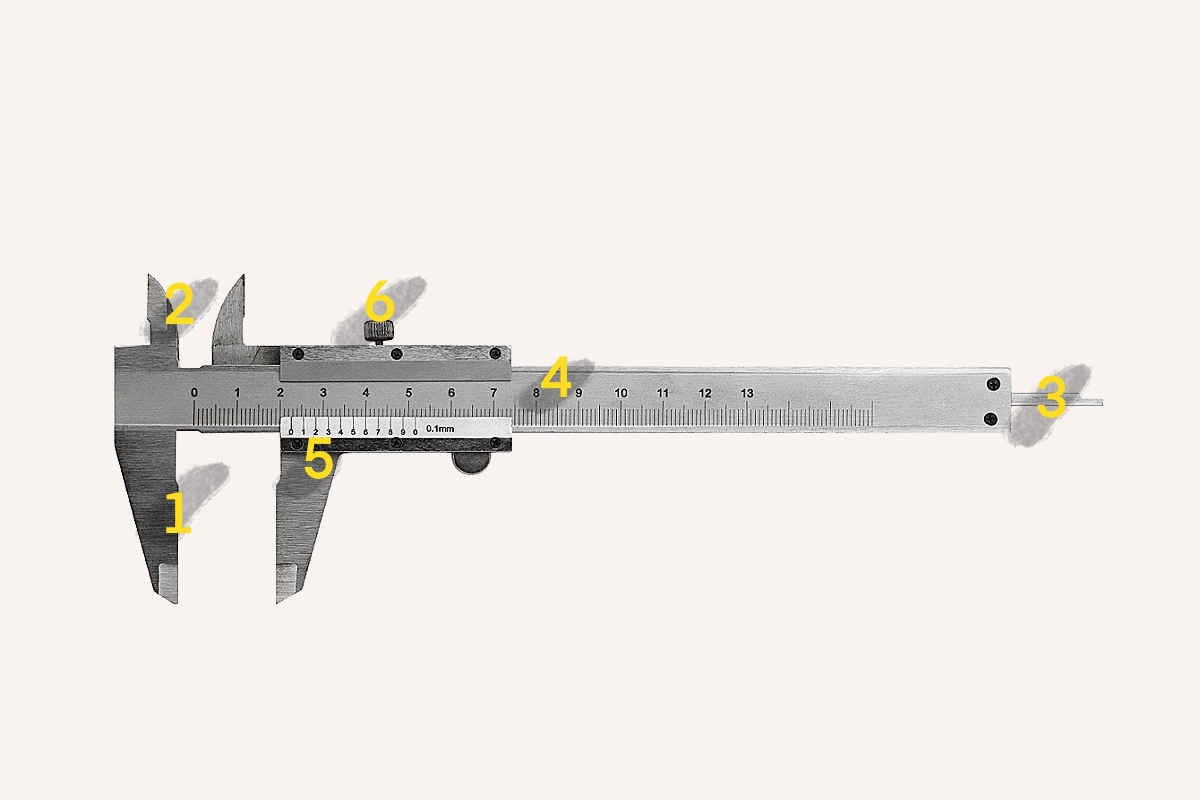

Устройство штангенциркуля: из чего состоит и как работает

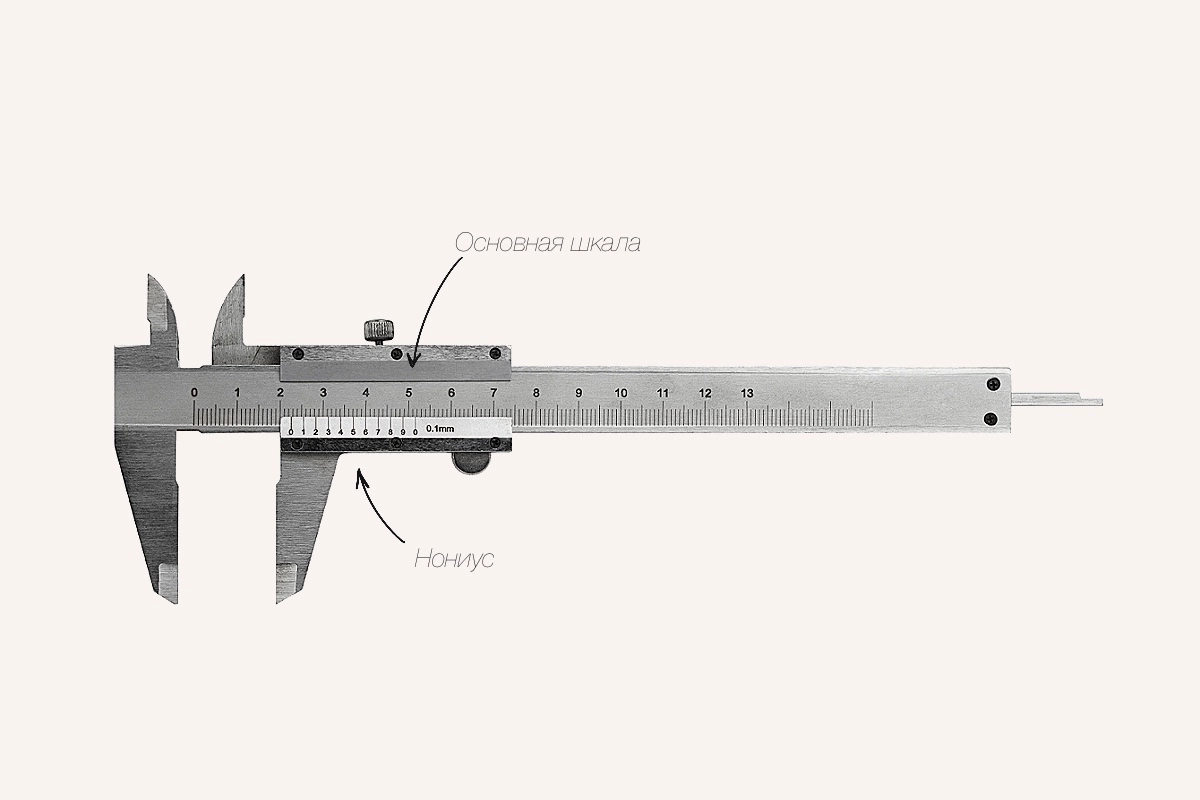

Штангенциркуль состоит из статичной шкалы и подвижной — нониуса. Первая всегда фиксирована, а вторая перемещается вдоль штанги. Губками на конце обхватывают то, что нужно измерить, плотно фиксируя их в положении. Затем сверяются со значениями, отображаемыми на шкалах.
- Губки для наружных измерений: выглядят как два больших упора. Их используют для измерения внешнего диаметра или ширины объекта.
- Губки для внутренних измерений: находятся на противоположной стороне. Они меньше и короче. Их используют для измерения внутреннего диаметра объекта.
- Глубиномер: выдвижная тонкая линейка, которая находится на противоположном конце штанги. Используют для измерения глубины объекта или отверстия.
- Основная шкала: выглядит как обычная линейка с разметкой делений в миллиметрах или других единицах в зависимости от региона. Их может быть 10, 20 и более.
- Шкала нониуса: она нанесена на подвижной рамке у самого края. Выглядит как штрихи с подписанными значениями. Показывает значения в десятых.
- Винт для зажима: расположен на торце подвижной рамки. Его закручивают для фиксации рамки в момент измерения.
Виды штангенциркулей
Есть три основных вида штангенциркулей: аналоговые или механические (нониусные), стрелочные (циферблатные) и цифровые [3].
- Штангенциркуль с нониусом: это классический вариант инструмента. В зависимости от конструкции подходит для наружных и внутренних измерений. Они надежны и точны, но требуют внимательности и умения считывать показания.
- Штангенциркуль стрелочный: еще одно название прибора — круговой. Вместо шкалы нониуса у него встроен циферблат по типу часового, со стрелкой. Она показывает доли миллиметра. Передвигать губки такого штангенциркуля может быть чуть сложнее, но они же лучше фиксируются в нужном положении.
- Цифровые штангенциркули: это класс электронных устройств, которые отображают результаты измерений на цифровом дисплее. Он размещен в районе подвижной рейки. Они удобны в использовании, так как не требуют дополнительных расчетов после замеров. Кроме этого, в инструменте могут быть дополнительные функции: переключение между миллиметрами и дюймами, обнуление в любой точке, удержание значения. Но для их работы нужны батарейки, который могут сесть в самый неподходящий момент.
Кроме этого, штангенциркули делят по назначению: только для внешних измерений, для внешних и внутренних, с глубиномером или без него. Есть и более специализированные, такие как штангензубомеры для измерения толщины и расстояния между зубьями деталей; штангенрейсмасы для разметки деталей.
Выпускают инструменты по ГОСТу [4]. В нем прописаны все базовые требования к таким устройствам: допустимые диапазоны измерений, стандарты точности и значения отсчета по нониусу. Вот основные из них:
- диапазон измерений определяет максимальный размер объекта, который можно измерить, или, другими словами, вылет губок. Это, например, 150, 200 или 300 мм;
- точность штангенциркуля определяет цена деления шкалы нониуса. Это значение всегда указано на ней — 0,1 мм, 0,05 мм, 0,02 мм, 0,01 мм. Чем она меньше, тем выше точность.
Как пользоваться штангенциркулем
Алгоритм работы со штангенциркулем примерно одинаков для всех видов устройств — разница в том, нужно ли считать итоговое значение самостоятельно или это сделает электроника. В самом общем виде замеры проводят так: сперва измеряют целые значения. Для этого смотрят на величину по основной шкале на штанге. Затем выясняют показание в долях по шкале нониуса. Далее обе величины складывают. Ниже примеры и инструкция, как посчитать размер.

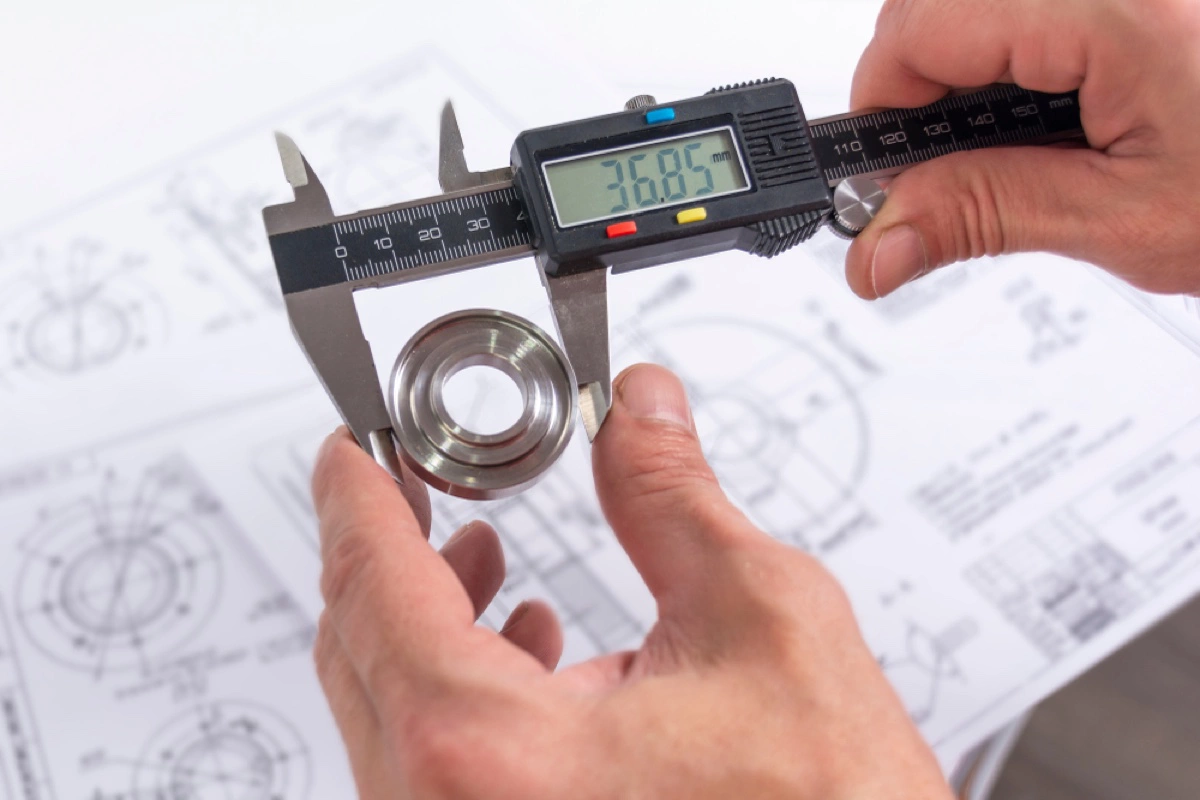

Как измерять наружные размеры
Техника измерения линейных внешних диаметров и длин следующая (на примере механического инструмента).
- Возьмите инструмент в руки и убедитесь, что ноль на основной шкале совпадает с нулем на делениях нониуса. В противном случае может потребоваться калибровка либо замена инструмента.
- Ослабьте фиксацию губок с помощью винта и раздвиньте их до нужной величины по размеру объекта, который нужно измерить.
- Поместите предмет между губок и плотно сведите их. Следите, чтобы они стояли перпендикулярно поверхности объекта. Зафиксируйте положение с помощью винта.
- Определите целое значения, посмотрев, какой риске на основной штанге соответствует ноль нониуса. Допустим, у вас получилось 23. Это значит, что длина предмета — целых 23 мм.
- Далее нужно понять десятые. Для этого смотрите на риски шкалы нониуса. Одна из них совпадает по вертикали со штрихом на основной шкале. Допустим, штрихи совместились на значении нониуса 6.
- Посчитайте результат, сложив две величины: 23 мм + 0,6 мм = 23,6 мм. Это и есть размер вашего объекта с точностью до десятых.

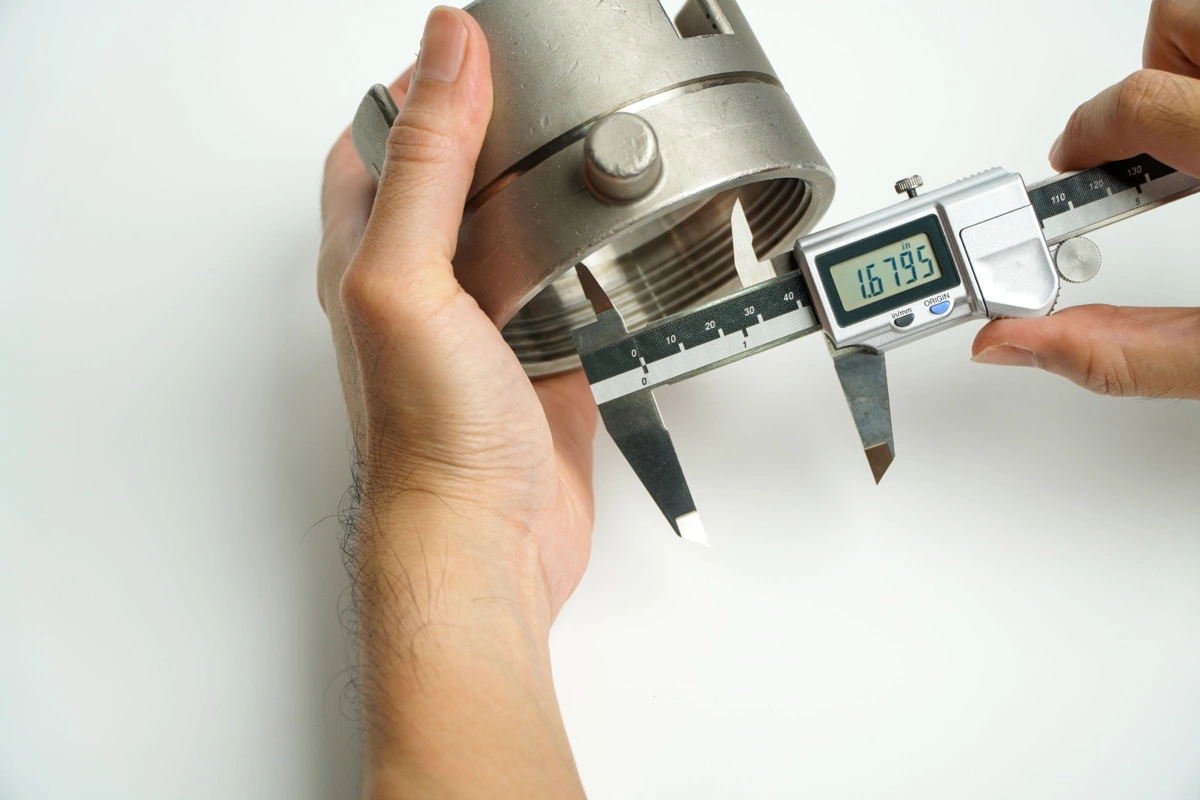

Как измерить штангенциркулем внутренние размеры
Фото: Rito Succeed / Shutterstock / FOTODOM
Принцип измерений и подсчеты значений точно такие же, как для внешних замеров. Но внутри измеряют ответными губками, меньшего размера.
- Плотно сведите верхние губки штангенциркуля. Убедитесь, что нули двух шкал совпадают.
- Заведите губки во внутреннюю полость, диаметр которой нужно измерить. Следите, чтобы они вошли максимально полностью в нее.
- Раздвиньте губки до упора и зафиксируйте подвижную рамку, чтобы не сбить значения.
- Считайте целую величину, определив ее по основной шкале, а затем выясните десятые, найдя совпадение двух рисок по вертикали.
- Сложите обе величины — это и есть точный размер внутреннего диаметра.
Как определять глубину
Фото: GaViAl / Shutterstock / FOTODOM
Для определения глубины объекта используют глубиномер — выдвижная линейка с торца основной шкалы. Вот как ею работать.
- Подготовьте штангенциркуль, сверьте, что нули двух шкал совпадают.
- Выдвиньте глубиномер, сдвинув подвижную рейку вниз по штанге.
- Поместите выдвижную планку внутрь объекта, глубину которого необходимо измерить.
- Зафиксируйте планку в положении с помощью винта.
- Считайте значения, сложив две величины.
Что еще нужно знать про штангенциркули
Какой класс точности штангенциркуля подходит для бытового использования?
Для домашнего использования подойдут стандартные штангенциркули, которые продают в среднем ценовом сегменте в строительных магазинах либо на маркетплейсах. Погрешность таких инструментов, как правило, 0,1 мм. Высокоточные приборы, которые используют в промышленности и инженерном деле, способны снимать показания с погрешностью до 0,05 мм и меньше. В быту это не всегда важно.
Когда нужно проводить поверку штангенциркуля?
Домашние штангенциркули обычно служат годами, если не десятилетиями. И, как правило, их владельцы никаких проверок не проводят. Но в инженерном деле и других высокоточных областях эта процедура обязательна. Частота проверок зависит от класса и вида устройства. Обычно это каждый год или каждые два.
Как правильно измерять мягкие материалы (пластик, резину)?
Алгоритм измерений и техника ничем не отличаются. Но важно следить, чтобы губки сильно не сжимали и не деформировали изделие. Иначе показания будут неточными.
На какие параметры обращать внимание при покупке штангенциркуля?
Обращайте внимание, из чего сделан штангенциркуль. Наиболее долговечны и точны инструменты из стали. Но есть вариант и из пластика. Их следует внимательно осмотреть перед покупкой: геометрия основных элементов не должна быть нарушена; убедитесь, что на поверхности нет сколов и трещин.
Затем подберите размер штангенциркуля под свои нужды. Как правило, у домашних инструментов длина основной шкалы до 15 см. Храните штангенциркуль в специальном чехле. Старайтесь не ронять его, не заливать водой или любыми другими строительными жидкостями.
Обновлено: 22.04.2025
6 мин.
Как пользоваться штангенциркулем
Угадайте, что объединяет токаря, велосипедиста и умельца в гараже? Штангенциркуль. Без него — как без рук. Он нужен везде, где важна точность: от ремонта велосипеда до подгонки деталей с повышенной точностью.
Сегодня разберемся, как правильно пользоваться штангенциркулем. Поговорим просто о точных измерениях.
Что такое штангенциркуль и зачем он нужен
Штангенциркуль — это измерительный инструмент, который позволяет быстро и без погрешностей узнать внешний или внутренний диаметр, глубину отверстия или ширину зазора. Его точность — до десятых и даже сотых долей миллиметра.
Используют его везде, где важны реальные размеры: в мастерских, на стройке, в автосервисе и просто в домашнем ремонте. Штангенциркуль – это профессиональный измерительный инструмент, обеспечивающий максимальную точность, которой не добиться при помощи линейки или рулетки.
Устройство и принцип работы штангенциркуля
Конструкция штангенциркуля до гениального проста, в ней нет ни одного случайного элемента и каждая деталь играет важную роль.
Штанга. Та самая основа, на которой все держится. На ней нанесена шкала, и именно она отвечает за точность и стабильность. Поэтому создатели прибора взяли ее за основу названия.
Рамка. Она перемещается вдоль штанги, имеет собственную маленькую шкалу — нониус, или экранчик в цифровых моделях, или круговую шкалу – в циферблатных. На штанге сверху и снизу расположены губки. Для удобства снятия отсчета на рамке имеется фиксирующий винт-зажим. Его основные функции: фиксация подвижной части инструмента в момент снятия замера, удержание установленного положения нониуса и обеспечение точности измерений за счет предотвращения случайного смещения деталей.
Губки. Губки у штангенциркуля бывают двух типов — верхние и нижние. Губки для внутренних измерений имеют тонкую удлиненную форму, что позволяет использовать их для определения внутренних диаметров отверстий, пазов и канавок. Губки для внешних измерений более массивны и предназначены для охвата детали снаружи, они измеряют внешние габариты.
Глубиномер. Представляет собой тонкий измерительный стержень, выдвигающийся из торцевой части корпуса штангенциркуля. Он предназначен для измерения глубины отверстий, пазов и других углублений.
Шкала. Градуированная линейка, на которой отображаются результаты измерений. В нониусных моделях значения считываются с делений на шкале. В циферблатных штангенциркулях результат измерения указывается на круглом индикаторе со стрелкой. В электронных версиях данные выводятся на экран в виде точных цифровых значений.
Принцип измерений
Как пользоваться штангенциркулем зависит от его конструкции: в механическом инструменте применяется нониусная шкала, в циферблатном — круговая шкала со стрелкой, а в цифровом результат отображается на экране, и каждый из этих типов требует своего подхода к измерению и порядку считывания показаний.
Внешние размеры (диаметр, толщина, ширина деталей)
- Убедитесь, что шц обнулен (для цифровых и циферблатных моделей).
- Разведите губки и установите их на измеряемый участок детали.
- Сведите губки до соприкосновения с поверхностью, убедитесь, что они прилегают плотно, без перекоса и лишнего давления.
- Снимите показания.
Внутренние размеры (внутренний диаметр отверстий и пазов)
- Вставьте губки внутрь отверстия, удерживая штангенциркуль строго перпендикулярно.
- Разведите губки до упора в противоположные стенки.
- Слегка покачайте инструмент для контроля положения.
- Прочитайте результат измерения.
Глубина отверстий и пазов
- Установите основание штангенциркуля на кромку отверстия.
- Аккуратно опустите выдвижной стержень-глубиномер до дна углубления.
- Убедитесь, что основание плотно прилегает к поверхности, без перекосов.
- читайте результат на шкале или дисплее.
Как считать результат измерения штангенциркулем
Нониусный штангенциркуль
Сначала определяются целые миллиметры. Для этого на основной шкале находят деление, расположенное сразу перед нулевой отметкой нониуса. Это и будет значение в миллиметрах. Например, 15 мм. Затем определяются доли миллиметра. Это значение показывает шкала нониуса: находим самое близкое к нулю деление, которое точно совпадает с каким-либо штрихом основной шкалы. Допустим, это 25-е деление. Умножаем его номер на цену деления нониуса (например, 0,01 мм) и получаем 0,25 мм.
Складываем:
15+0,25 = 15,25 мм — итоговый результат измерения.
Циферблатный штангенциркуль
На основной шкале считываются целые миллиметры, как и у нониусной модели. Дополнительную точность дает стрелка на круглом циферблате — она показывает доли миллиметра, как правило, с шагом 0,01 мм.
Например, если шкала показывает 15 мм, а стрелка указывает на 0,36 — итоговое значение: 15,36 мм.
Цифровой штангенциркуль
С использованием цифрового штангенциркуля процесс измерения становится значительно проще: губки устанавливаются на объект, нажимается кнопка, и результат отображается на экране.
Виды штангенциркулей
Механический (нониусный) — тип ШЦ
Классический инструмент, проверенный временем. Не требует батареек, устойчив к влаге и пыли. Требует внимательности при считывании показаний.
Циферблатный — тип ШЦК
Оснащен стрелочным индикатором, что облегчает считывание результатов. Удобен для серийных измерений и позволяет быстро определять отклонения, но требует бережного обращения, так как механизмы чувствительны к ударам и загрязнениям.
Цифровой (электронный) — тип ШЦЦ
Современные цифровые штангенциркули, такие как RGK SC-200, — это уже не просто измерительный инструмент, а почти мини-компьютер в руке. Модель оснащена электронным дисплеем, который мгновенно показывает результат с точностью до 0,01 мм. Еще одна полезная функция — возможность выставить ноль в любой точке измерения.
- Артикул: 779494
- Диапазон измерений: 0 — 200 мм
- Погрешность: ±0,03 мм
Кроме того, поддерживает передачу данных напрямую в компьютер — это особенно удобно в лабораторных условиях, на производстве или при ведении цифровых протоколов, когда важна автоматизация и точное документирование.
Нужен надежный и точный штангенциркуль, который просто хорошо выполняет свою работу? Присмотритесь к RGK SC-150. У него большой дисплей с крупными, четкими цифрами. Можно легко переключаться между миллиметрами и дюймами, обнулять показания для относительных измерений. На обороте корпуса размещена справочная таблица по допускам метрической и дюймовой резьбы.
- Артикул: 779487
- Диапазон измерений: 0 — 150 мм
- Погрешность: ±0,03 мм
Разбираемся в типах и назначении
Неискушенный пользователь может подумать, что в магазинах вроде бы представлены одни и те же «рога с нониусом», а маркировка у всех разная — ШЦ-I, ШЦ-II… Что все это значит?
Разбираемся, чем отличаются штангенциркули и какую модель выбрать именно под ваши задачи.
Классические: ШЦ-1
RGK SCM-150 — тот самый штангенциркуль, который первым приходит в голову. Нижние губки — для измерения наружных размеров, верхние — для внутренних. А еще есть глубиномер. Универсальный и понятный инструмент, подходящий для большинства бытовых и производственных задач.
- Артикул: 755788
- Диапазон измерений: 0 — 150 мм
- Погрешность: ±0,03 мм
С разметкой: ШЦ-II
Штангенциркуль RGK SCM-II-300 отличается острозаточенными верхними губками — ими удобно делать разметку прямо по металлу или пластику.
- Артикул: 757140
- Диапазон измерений: 0 — 300 мм
- Цена деления: 0,02 мм
- Погрешность: ±0,05 мм
Что важно учесть при работе с штангенциркулем
Измерение штангенциркулем требует соблюдения ряда условий: перед началом работы необходимо убедиться, что инструмент и поверхность детали чистые, так как даже мелкие загрязнения могут повлиять на точность. У цифровых моделей перед работой обязательно обнуляется шкала.
Типичные ошибки при измерениях и как их избежать
Одна из частых ошибок — неправильное усилие. Сильный нажим может деформировать деталь, а слабый – дать неточные данные. Следите, чтобы губки прилегали ровно, без перекоса. Считывайте показания строго под прямым углом.
Уход за штангенциркулем
Храните прибор в защитном футляре, подальше от пыли и влаги. Очищайте мягкой тканью, смоченной спиртовым раствором или бензином калоша, не используйте агрессивную химию. Если инструмент используется часто — проверяйте калибровку, особенно перед важными измерениями.
Заключение
Теперь вы знаете, как выбрать штангенциркуль и правильно его использовать. Надеемся, наш гид помог вам разобраться в выборе подходящей модели и в том, как максимально эффективно ее использовать!
Штангенциркуль — это усовершенствованная разновидность линейки для выполнения высокоточных измерений внутренних и наружных размеров детали. Инструмент активно используется в быту при самостоятельном проектировании и сборке конструкций, а также на машиностроительных заводах и других предприятиях в условиях серийного или единичного производства. Качество готового изделия во многом зависит от навыков и опыта владельца, поэтому важно точно знать, как правильно пользоваться штангенциркулем.
Что можно измерить штангенциркулем
Штангенциркуль является универсальным инструментом и предназначен для нахождения наружных и внутренних линейных размеров детали, толщины стенки или определения расстояний между отдельными позициями. Используется при проведении замеров глубин пазов/отверстий или их диаметров. Существуют узкоспециализированные модификации для конкретных операций (замер зубьев, тормозных дисков и т. д.). Устройство оснащено парой губок и выдвижным штоком или глубиномером с обратной стороны. Замеры производятся по специальной шкале. Пользователь передвигает подвижную рамку по штанге, зажимая заготовку из металла или других материалов между губок, и считывает показания с индикатора. Главное преимущество штангенциркуля — это высокая точность измерений. По этой причине приспособление получило широкое распространение в производственной сфере среди столяров, токарей, фрезеровщиков, мастеров автосервиса и других рабочих, а также сотрудников отдела контроля продукции. Штангенциркуль устанавливается на станки и используется в отрасли строительства и ремонта. Применение инструмента минимизирует вероятность возникновения несоответствий и дефектов, следствием которых становится отбраковка продукции.
Конструкция штангенциркуля — основные узлы и их назначение
Штангенциркуль — это достаточно простой инструмент, в состав которого входят следующие элементы:
-
Штанга: содержит главную шкалу и показывает размеры детали. Также определяет пределы измерения.
-
Рамка: подвижная планка, расположенная на поверхности штанги. Имеет разметку шкалы нониуса, выраженную в миллиметрах и дюймах (дополнительно), необходимую для расчёта долей целого деления. В некоторых моделях предусмотрено наличие электронного или аналогового отсчетного устройства.
-
Пара нижних губок: зажимают заготовку и определяют внешние размеры.
-
Верхние губки: измеряют внутренний диаметр отверстий или проёмов (контрольные плоскости расположены наружу).
-
Зажимной винт: служит для фиксации рамки и осуществляет её надёжный зажим в процессе снятия показаний.
-
Глубиномер: выдвижная линейка, расположенная с противоположной стороны корпуса.
Некоторые штангенциркули оснащаются рядом дополнительных компонентов (глубиномер, твердосплавные заострённые наконечники) для промера уступов или нанесения разметки. Прибор изготавливается из инструментальной стали, в отдельных случаях для одновременной разметки детали мерительные поверхности усиливают твердосплавными наконечниками. Все элементы оборудования тщательно зашлифовываются, что обеспечивает отличную точность и гарантирует лёгкость в работе. Каждый штангенинструмент производится на специальном заводе в соответствии со стандартами ГОСТа.
Классификация штангенциркуля
На мировом рынке измерительного оборудования представлены различные штангенциркули, которые имеют свои отличия и особенности в зависимости от условий эксплуатации и других критериев. Все разновидности инструмента можно разделить на категории по следующим факторам:
По способу индикации
-
Механические (ШЦ): стандартный нониусный штангенциркуль, где главные размеры нанесены на штанге, а доли определяются по шкале нониуса, находящейся на рамке с винтом. Наиболее популярные, недорогие и надёжные. Способны работать в любых климатических условиях, но не отличаются высокой точностью.
-
Стрелочные (ШЦК): аналоговый прибор с круглым циферблатом. Внутри измерительной головки расположен шестерёнчатый привод стрелки, а на штанге имеется рейка с мелкими зубьями. Процесс измерения осуществляется в результате зацепления двух поверхностей при перемещении рамки. Стрелка меняет своё положение и отмеряет пройденное расстояние, определить которое можно по величине, указанной на циферблате. Модели данного типа энергонезависимы и не требуют сложных расчётов, но могут выйти из строя при неправильном хранении или наличии загрязнений. Превосходят предшествующие аналоги по точности, которая составляет 0,01 мм.
-
Электронный (ШЦЦ): самое современное и простое в использовании устройство, где механический привод заменяет ёмкостный датчик. Результат долей миллиметра преобразуется посредством микропроцессорного модуля и выводится на экране ЖК-дисплея. Панель управления — кнопки включения, сброса и изменения единиц измерения — располагается на корпусе рамки. Результат последнего показания, как правило, сохраняется во встроенной памяти. Питание от аккумулятора или сменной батареи.
По назначению
На примере нониусного устройства:
-
ШЦ I (ШЦ 1): с глубиномером и двумя парами губок для обмера наружных и внутренних размеров детали.
-
ШЦ II (ШЦ 2): верхние заострённые губки, нижние — цилиндрические или прямоугольные.
-
ШЦ III (ШЦ 3): односторонние.
-
ШЦТ I: упрочнённая рабочая поверхность из твёрдого сплава.
К дополнительным классификационным признакам прибора относятся:
-
Количество губок: односторонние, двухсторонние.
-
Форма мерительных плоскостей: плоская, заострённая, круглая.
-
Тип: с глубиномером и без (колумбик).
-
Точность: первый и второй класс (0,05 мм и 0,1 миллиметр соответственно).
Штангенциркули различаются по длине штанги, где диапазон измерения может достигать 4-х метров. Также существуют модификации, губки которых изготовлены из стали или твердосплавных материалов.
Измеряем штангенциркулем правильно
Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов. При использовании устройства важно соблюдать следующие инструкции.
Подготовка к эксплуатации
Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.
Порядок измерений
При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.
Считываем показания
После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются. Процедура измерения завершена, далее идёт этап определения и расчета показателей.
По нониусной шкале:
Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:
29+0,05*7=29,35 мм.
По стрелочному индикатору:
Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.
По электронному табло:
При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.
Ошибки в измерениях: основные причины
Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь. При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:
-
перекос рамки по причине чрезмерного давления;
-
установка рабочих поверхностей на скругления или фаски торца;
-
деформация конструкции штангенциркуля;
-
отсутствие калибровки.
Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.
Выводы
Представленная инструкция даёт представление о том, как пользоваться штангенциркулем. На точность размеров во многом влияет и правильный выбор инструмента.
-
При покупке модели необходимо учитывать такие параметры, как диапазон измерения или длину штанги, класс точности или цену деления шкалы нониуса, количество и расположение губок, вес и габариты. Также важно обратить внимание на тип рамки устройства.
-
Нониусные штангенциркули используются в гаражных мастерских или небольших предприятиях. При серийном выпуске продукции или производстве деталей для высокоточной техники больше подойдёт стрелочный или цифровой инструмент.
-
Качественный штангенциркуль производится только в соответствии со стандартами ГОСТа, обладает соответствующей маркировкой и сертификатом поверки, подтверждающим заявленную точность измерений.
-
Существенными факторами являются климатические условия эксплуатации. Цифровые и аналоговые приборы плохо приспособлены для работы на объектах с повышенной влажностью или при повышенной запылённости воздуха.
В интернет-магазине «Рывок» представлен большой ассортимент различных штангенциркулей. Подобрать и купить подходящую модель можно на сайте компании. Доставка осуществляется в любой город России.
Как пользоваться штангенциркулем
Разбираемся, что это такое, какими бывают и как делать измерения правильно.
Что такое штангециркуль и как он устроен

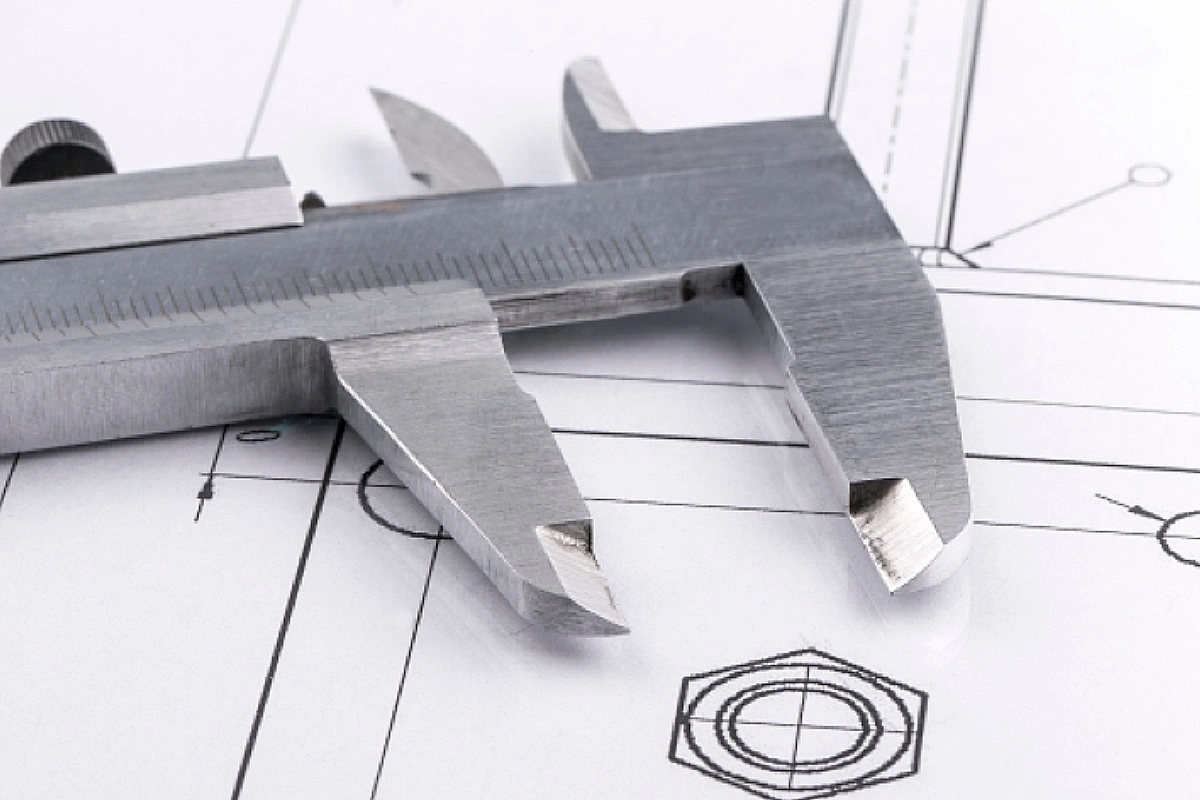

Это высокоточный измерительный прибор, с помощью которого можно определить линейные наружные и внутренние размеры, а также глубину отверстий. Он не столь привычен для нас, как линейка или рулетка, и на первый взгляд может показаться непонятным. На самом же деле инструмент немногим сложнее упомянутых приборов.
В основе штангенциркуля лежит штанга со шкалой в миллиметрах, из‑за которой он и получил своё название. С противоположных сторон штанги есть выступы‑губки для наружных и внутренних измерений. Ответные части губок расположены на подвижной рамке со вспомогательной шкалой‑нониусом, которая перемещается вдоль основной. Кроме того, в штангенциркуле есть линейка глубиномера и фиксатор в виде винта или кнопки.
При измерении деталь вставляется между наружных губок, либо же внутренние губки (или глубиномер) вставляются в саму деталь, после чего считывается полученный размер: целые значения миллиметров с основной шкалы, дробные — с нониуса. Точность измерения зависит от градуировки дополнительной шкалы и может быть от 0,1 до 0,02 мм. Обычно цена деления указывается на корпусе.
Какие ещё бывают штангенциркули
Помимо описанного выше классического механического штангенциркуля есть также разновидности с циферблатом и цифровым экраном. Отличия в них лишь в способе считывания показаний — они не в пример проще и не вызывают сложностей.
Что можно измерить штангенциркулем
Как уже было сказано, данным прибором легко узнать любой линейный размер. Наружными губками можно измерить толщину листового металла, диаметр сверла, резьбу на болте. Внутренними — диаметр трубы изнутри, резьбу гайки, размер внутренней обоймы подшипника. Глубиномер поможет определить глубину отверстий или пазов в деталях, а также величину уступов.
Как пользоваться штангенциркулем
Считывание размеров не зависит от того, какие губки или глубиномер используются, но мы для наглядности и лучшего понимания разберём каждый конкретный случай измерений: наружные, внутренние и глубину.
Как определить наружный размер
Удерживая штангенциркуль перпендикулярно измеряемой детали, установите её между нижних губок и сведите их до упора, но без чрезмерных усилий, после чего зафиксируйте рамку.
1 / 0
2 / 0
Аккуратно уберите деталь и сосчитайте количество рисок основной шкалы слева от нулевой отметки на нониусе. Это будет целое значение в миллиметрах. В нашем примере — 56 мм.
1 / 0
2 / 0
Внимательно посмотрите на шкалу нониуса и найдите то её деление, которое наиболее чётко совпадает с любой риской основной шкалы. Это будет дробный размер в долях миллиметра. В примере — 0,45 мм. Если совпавшим делением окажется нулевая отметка, то измеряемая деталь имеет размер в целых миллиметрах без дробной части.
Наконец, сложите оба полученных значения, чтобы узнать точный размер. В описываемом варианте получится 56 + 0,45 = 56,45 мм.
Как определить внутренний размер
Вставьте верхние, острые губки штангенциркуля в измеряемую деталь и разведите их до упора, стараясь выдерживать перпендикулярное поверхности положение. Зафиксируйте рамку.
1 / 0
2 / 0
Аккуратно извлеките деталь, чтобы не сдвинуть подвижную часть прибора. Посмотрите, сколько делений основной шкалы доходит до нулевой отметки на нониусе. Это будет целое количество миллиметров. У нас — 12 мм.
1 / 0
2 / 0
Теперь взгляните на вспомогательную шкалу и определите, какое из её делений максимально чётко соответствует рискам разметки основной шкалы. Это будет размер в долях миллиметра. В примере — 0,8 мм.
Далее сложите целые и дробные измерения, чтобы получить точный размер. У нас это будет 12 + 0,8 = 12,8 мм.
Как определить глубину
Раскройте штангенциркуль, чтобы высвободить с запасом линейку глубиномера. Поставьте её над отверстием или уступом детали и опускайте основную шкалу, пока её торец не упрётся в поверхность. После этого зафиксируйте рамку.
1 / 0
2 / 0
Аккуратно вытащите инструмент и посмотрите, сколько делений основной шкалы доходит до нулевой отметки нониуса. Это целое количество миллиметров. В примере выше это 6 мм.
1 / 0
2 / 0
Далее взгляните на нониус и определите, какое из его делений точно совпадает с любой риской основной шкалы. Это будет дробное количество миллиметров. У нас — 0,3 мм.
Наконец, сложите полученные с обеих шкал измерения, чтобы узнать точный размер. В нашем примере выходит 6 + 0,3 мм = 6,3 мм.
