Динамометрический ключ – слесарный инструмент с возможностью контроля усилий протяжки. Он обеспечивает точное выполнение операций, позволяет работать с механизмами и системами, требующими кропотливой настройки.
В материале:
- С каким инструментом предстоит работа?
- Как пользоваться динамометрическим ключом: пошаговая инструкция
- Покупка инструмента
- Популярные вопросы о сверлении каленой стали
- Как без динамометрического ключа определить момент затяжки?
- Как настроить динамометрический ключ?
- Как выбрать динамометрический ключ?
Знание того, как пользоваться динамометрическим ключом определяет успех процедуры. Чтобы избежать ошибок и неточностей, мы подготовили развернутую инструкцию по работе с инструментом. Читатели узнают, как выставить динамометрический ключ, на что обратить внимание при подготовке к операциям и по их завершению.
Материал пригодится не только новичкам, но и опытным мастерам.
С каким инструментом предстоит работа?
Мы расскажем, как пользоваться динамометрическим ключом щелчкового типа. Это наиболее простой и распространенный инструмент. По достижении определенного усилия он издает щелчок, информирующий мастера о предельной нагрузке.
Рис. 1 Ключ щелчкового типа
Как пользоваться динамометрическим ключом: пошаговая инструкция
Узнать, как затягивать динамометрическим ключом гайки и болты, поможет конкретный пример. Мы разберем полный цикл работ в рамках установки колеса на автомобиль. Для этого нам потребуется приложить усилия в 145 фунтов на фут или 20 килограмм на метр.
Действие разделено на 14 этапов.
|
№ п/п |
Описание |
Изображение |
|
1 |
Ослабьте фиксатор в нижней части ключа. Как правило, он выполнен из пластика, для откручивания достаточно усилий одной руки. Если создаваемого момента не хватает, используйте ветошь или плотную ткань. Они улучшат хват, предотвратят проскальзывания. |
|
|
2 |
Найдите измерительные шкалы, расположенные в центре инструмента. |
|
|
3 |

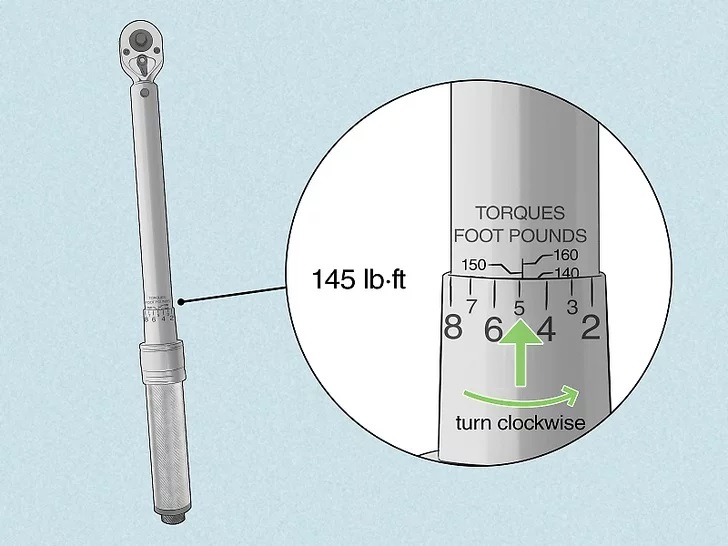

Вращайте рукоять для перемещения вертикальной шкалы. Значение на ней должно быть приближено к требуемому моменту. В нашем случае это 140 единиц. |
|
|
4 |
Чтобы детальнее скорректировать усилия, поверните диск на ручке, как показано на рисунке. Это позволит добавить еще 5 единиц, получив целевой показатель. |
|
|
5 |
Удостоверьтесь, что параметры заданы верно. Сумма значений на вертикальной и горизонтальной шкале должна составлять 145. |
|
|
6 |
Затяните фиксатор, вращая его в обратном направлении. При этом не прикладывайте значительные усилия. Достаточно, чтобы элемент был плотно притянут. |
|
|
7 |
Установите на головку ключа насадку подходящего размера. |
|
|
8 |
Наживите гайку на резьбовую шпильку. Протяните ее рукой, насколько это возможно. |
|
|
9 |
Установите насадку ключа поверх крепежа. Убедитесь, что она совпадает по размеру. |
|
|
10 |
Последовательно поворачивайте ключ в заданном направлении. |
|
|
11 |

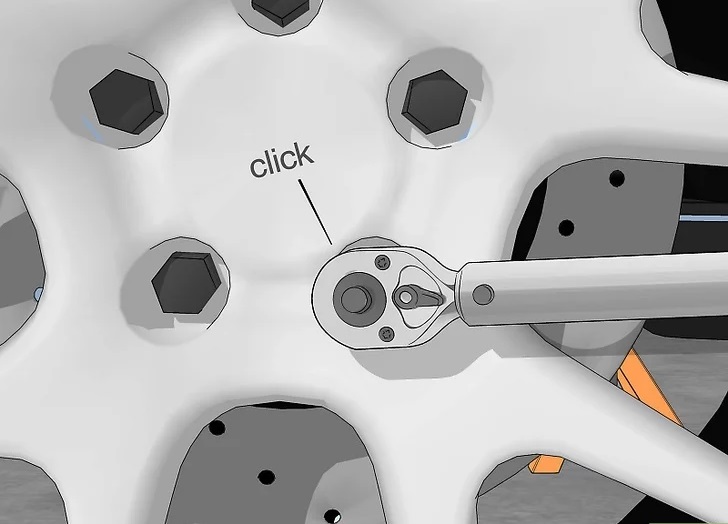

Прекратите протяжку после щелчка. Он означает, что предельный момент достигнут. |
|
|
12 |
Верните настройки ключа в исходное положение. |
|
|
13 |
Удалите загрязнения с поверхности инструмента при помощи зубной щетки или ее аналога. |
|
|
14 |
При необходимости выполните калибровку ключа с использованием специального приспособления. |
|
Неэксплуатируемый инструмент рекомендуется хранить в футляре, в теплом сухом помещении.
Покупка инструмента
Приобрести поверенные динамометрические ключи можно в нашем магазине. Мы предлагаем продукцию от ведущих предприятий отрасли. В ассортименте изделия немецкого, китайского и российского производства.
Содействие в покупке продукции оказывают наши консультанты. Они отвечают на вопросы клиентов, предлагают наилучшие решения с учетом имеющихся потребностей.
Популярные вопросы о сверлении каленой стали
Как без динамометрического ключа определить момент затяжки?
Справиться с задачей помогут динамометрические переходники, устанавливаемые на классический инструмент. Изделия различаются форм-фактором, функционалом и качеством исполнения. В ассортименте продукция для профессиональных и бытовых нужд.
Как настроить динамометрический ключ?
Классический ключ щелчкового типа настраивается при помощи вертикальной и горизонтальной шкалы. Первая выполняет базовую калибровку, вторая – более точную доводку.
Как выбрать динамометрический ключ?
При подборе инструмента стоит учитывать требования к точности измерения, область применения и прочие параметры. Не последнее значение имеет качество исполнения и эргономическая составляющая.
Инструмент для приложения контролируемого ограниченного усилия – динамометрический ключ – применяется при ремонте и сборке любого современного оборудования от станка до автомобиля. Наличие такого инструмента обязательно для автосервиса и СТО, все автомеханики должны иметь навыки его использования.
Содержание:
- Инструкция по эксплуатации и применению динамометрического ключа
- Как пользоваться динамометрическим ключом щелчкового типа?
- Как пользоваться динамометрическим ключом с трещоткой?
- Как пользоваться динамометрическим ключом со стрелкой?
- Как пользоваться шкалой динамометрического ключа?
Инструкция по эксплуатации и применению динамометрического ключа
Основные указания как пользоваться динамометрическим ключом с подробным описанием его устройства внесены в инструкцию к инструменту. В документе обычно отражены основные характеристики и важные сведения:
- Стандарт измерения – футовый/фунтовый или метрический, возможно, оба.
- Цена деления установочной и контрольной шкалы – минимальное усилие, которое можно установить или измерить с помощью инструмента.
- Максимальное измеряемое и прилагаемое усилие, при котором допускается пользование инструментом.
- Параметры поверки и количество циклов между поверками (калибровками) инструмента.
Отдельно указываются размеры приводного квадрата под насадки и размеры насадок в соответствующем стандарте – метрическом и/или дюймовом.
Как пользоваться динамометрическим ключом щелчкового типа?
Динамометрический ключ имеет шкалу для выставления усилия и встроенный механизм срыва со щелчком. Этот вид инструмента позволяет затягивать болты и гайки, не контролируя визуально усилие по шкале. Сигналом предельного усилия служит характерный щелчок, после которого инструмент будет проворачиваться, не передавая усилие на головку болта или гайку. Решение позволяет работать в труднодоступных местах, где нет возможности использовать ключ со стрелкой и контрольной шкалой.
Перед началом работы необходимо выставить на шкале (на рукоятке) значение предельного усилия, указанное в инструкции или технологической карте на конкретный узел или агрегат производителем. Выставленный предел фиксируется, после чего щелчковый механизм ключа готов к работе.
В процессе затягивания оператор почувствует рукой и услышит характерный момент срабатывания ограничителя. Выставление предела на шкале ключей разных производителей может отличаться в деталях, например, это может быть настройка по двум шкалам. В этом случае итоговым усилием, приложенным к болту или гайке, будет суммарное значение по двум шкалам.
После завершения работы настройка переводится в нулевое положение и фиксируется.
Как пользоваться динамометрическим ключом с трещоткой?
Трещоточный динамометрический ключ представляет собой разновидность щелчкового. В его конструкции предусмотрен храповый механизм с рычажным переключателем направления. Настройка усилия аналогична описанной выше, при этом использовать ключ можно для работы в двух направлениях (вправо и влево) в зависимости от положения переключателя. Благодаря храповому узлу можно не снимать ключ с головки (гайки), а просто совершать обратное движение.
Трещоточным динамометрическим ключом нельзя пользоваться:
- Для ослабления или срыва затянутых (закисших) соединений, так как это станет причиной повреждения или быстрого износа инструмента.
- Для затягивания соединений с нагрузкой (усилием) выше, чем обозначено на шкале и установлено в храповом узле..
В некоторых случаях производители узлов и агрегатов указывают, что откручивать болт или гайку следует с определенным максимальным усилием, что подразумевает использование динамометрического ключа.
Как пользоваться динамометрическим ключом со стрелкой?
Пользоваться динамометрическим ключом со стрелкой можно в случаях, когда необходимо визуально контролировать прилагаемое усилие по шкале. Этот инструмент требует внимательного и осторожного обращения, так как в нем нет ограничителя и механизма срыва.
Указатель со стрелкой смещается относительно неподвижно закрепленной на рукоятке шкалы. Нанесенная разметка позволяет визуально оценивать прилагаемое усилие. Ключ этого типа ограничивает работу в труднодоступных местах, но им можно пользоваться для срыва и ослабления соединений в пределах максимального усилия. Все, что не касается использования шкалы, следует выполнять по общим правилам обращения с инструментом.
Как пользоваться шкалой динамометрического ключа?
При отсутствии опыта могут возникнуть сложности с использованием шкалы динамометрического ключа. Это связано с существованием нескольких стандартов:
- В метрической системе применяется показатель Кгс/м или Н/м, что привычнее с точки зрения десятичного отсчета.
- В континентальной или «американской» системе стандартов применяется показатель фунт/фут или футофунт (lbf/ft), не кратный привычному нам десятичному метрическому отсчету.
В большинстве случаев производители наносят на динамометрические ключи две шкалы, но если этого нет, то можно применить простой перевод:
- 1 Кг/м ~ 10 Н/м.
- 1 кг/см ~ 0,01 Кгс/м или 1 кгс/м ~ 100 1 кгс/см.
- 1 Кг/м ~ 7,2 lbf/ft (Футофунты).
Обратите внимание, что отсчет крутящего момента в Н/м берется с умножением или делением на 10 относительно Кгс/м. Перевод единиц из метрической системы в футофунты можно делать с округлением, ориентируясь на инструкцию или техпроцесс производителя узла (агрегата).
На шкале настроек усилия ключа со щелчком имеется две градуировки. Одна позволяет установить «большое» усилие (например, 98 Нм), а вторая «малое», например, 2 Нм, что в сумме даст 100 Нм. Шкала больших значений, как правило, вертикальная, как в ключах бренда «Форс», ее настройка производится вращением рукоятки с подъемом края.
После этого малое значение выставляется путем совмещения с риской вертикальной шкалы, соответствующей большому значению. Обратите внимание на разметку, она может быть выполнена в делениях 1-12 при полном обороте рукоятки 28 Нм.
Перед началом работы и после работы со стрелочным динамометрическим ключом следует убедиться в том, что без усилия указатель находится в положении 0 или отклоняется от него меньше чем на одно деление шкалы.
В документации на ключ указывается цена деления, максимальное усилие и количество циклов между поверками.
Динамометрический ключ используется для затягивания различных крепежных деталей в труднодоступных местах. Это необходимо для безопасной эксплуатации автомобиля. Чаще всего динамометрический ключ используют для затягивания свечей зажигания, при закручивании колесных болтов, крепления головки блока цилиндров и для других объектов, где рекомендуется или обязательно требуется учитывать момент силы затяжки.
Как настроить динамометрический ключ щелчкового типа: основные правила
При использовании ключа соблюдайте следующие моменты:
1. Если ключ еще не использовался или хранился в течении длительного времени, сначала поработайте им несколько раз при низких установленных значениях крутящего момента. Благодаря этому смазка которая находится внутри ключа, повторно покроет его внутренние рабочие части.
2. После использования ключа разблокируйте фиксатор против часовой стрелки и установите самое низкое значение крутящего момента на шкале.
3. Не погружайте ключ ни в какие жидкости.
4. Не подвергайте ключ ударным нагрузкам.
5. При длительном хранении необходимо провести консервацию ключа, смазав его части тонким слоем машинного масла.
6. Запрещается разбирать ключ.
7. Для увеличения момента затяжки ни в коем случае не пользуйтесь посторонними приспособлениями.
8. Недопустимо использовать динамометрический ключ в качестве воротка.
Как выставить на динамометрическом ключе момент затяжки
Выставление момента затяжки на динамометрическом ключе проходит в несколько шагов:
— Разблокируйте фиксатор, вращая его против часовой стрелки.
— Для установки необходимого крутящего момента проверните нижнюю подвижную часть рукоятки до риски с соответствующим значением. Значения указанные на неподвижной части рукоятки соответствуют положению риски «0» на подвижной части рукоятки. Промежуточные значения устанавливаются с учётом цены деления на подвижной части рукоятки.
— После установки необходимого значения зафиксируйте рукоятку вращением фиксатора по часовой стрелке.
— Установите торцевую головку подходящего размера на присоединительный квадрат ключа.
— При затягивании крепежа плавно увеличивайте нагрузку на рукоятку ключа, пока не услышите/почувствуете щелчок. В момент щелчка достигнуто значение установленного крутящего момента.
Все динамометрические ключи в нашем каталоге отличаются только рабочим диапазоном и общей длиной. Сейчас в каталоге представлены 4 модели динамометрических ключей:
— ATBN001 длиной 280 мм и рабочим диапазоном в 5-25Нм;
— ATBN002 длиной 280 мм и рабочим диапазоном в 19-110Нм;
— ATBN003 длиной 470 мм и рабочим диапазоном в 28-210Нм;
— ATBN004 длиной 640 мм и рабочим диапазоном в 70-350Нм.
У всех ключей удобная длинная ручка для упрощения работы. Заказать динамометрические ключи можно на сайте нашего интернет-магазина или на маркетплейсах, а также купить в оффлайн точках продаж вашего города.
