— «Нафига тебе он? Да просто выкини его», — так говорили приятели. Не все конечно.
— «Как там наш магнитофон?» — время от времени спрашивала мама.

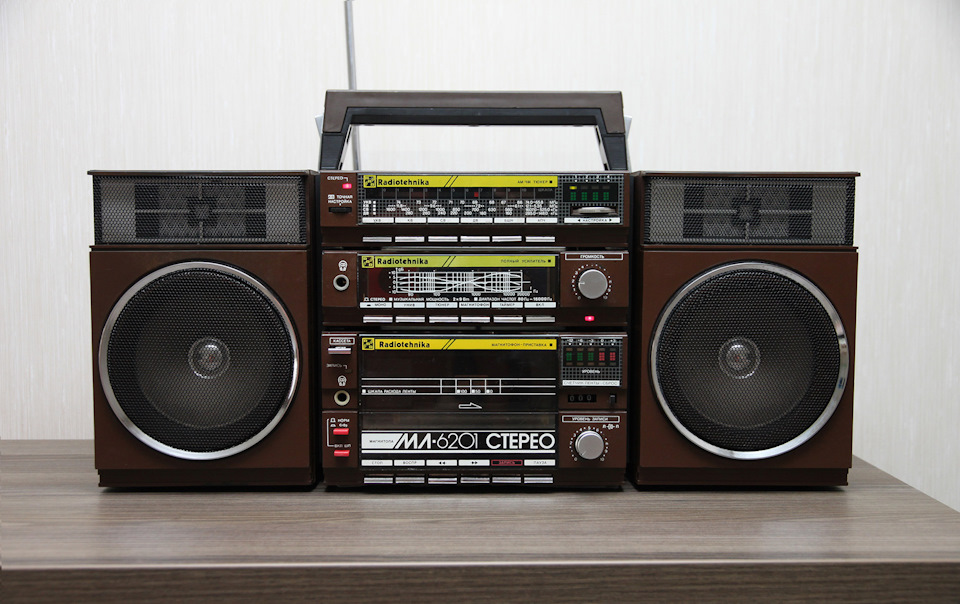

Историю этой магнитолы я разместил пару лет назад в нашем сообществе:
www.drive2.ru/c/474311450232356933/
В доме появлялись разные аппараты Pioneer, с которыми чистку и мелкий ремонт я осилил без проблем. Но в те аппараты я ни разу не залезал с паяльником. И не полезу скорее всего. Это не детские игрушки чинить и собирать простые электронные конструкторы с Али.
Поэтому с ремонтом магнитолы Радиотехника МЛ-6201 я не спешил. Она дома, где сухо и тепло. Но вернуть её в рабочее состояние хотелось. При включении питания она очень тихо играла с внешнего источника и в одном канале, не было звука с радио и не работал кассетный магнитофон.
Начать решил с полного усилителя, так как он выполняет основную центральную роль в этой магнитоле. Тюнер и кассетник выполнены, также, в виде отдельных блоков и подключаются у нему.
Поговорил с приятелем, который посоветовал выкинуть из головы все слова типа Elna и Black Gate применительно к этой магнитоле и купить в Чип и Дипе обычные конденсаторы, к примеру Jamicon. Был еще один путь, который я несколько раз проделывал, а именно донорство с материнских плат, но здесь он не показался мне оптимальным. Берем новое, ценник вполне разумный.
Измерительного оборудования у меня сейчас дома нет, кроме тестера. Поэтому меняем все электролитические конденсаторы и смотрим за результатом. Это примитивно, но уж как есть. И еще знаю, этот путь многим специалистам крайне НЕ нравится, ибо менять нужно только то, что неисправно. Я с этим согласен, но тут решил выполнить скорее превентивные меры на будущее.
Все конденсаторы собрал с принципиальной схемы вот в такую табличку, выделил электролиты и заказал именно их. У многих есть запасы дома или заказ конденсаторов простое действие, как хлеб отрезать. Мне было сложно, так как делал это первый раз. Номиналы, напряжение. Все собрать, да еще и не ошибиться. Не уверен до сих пор…

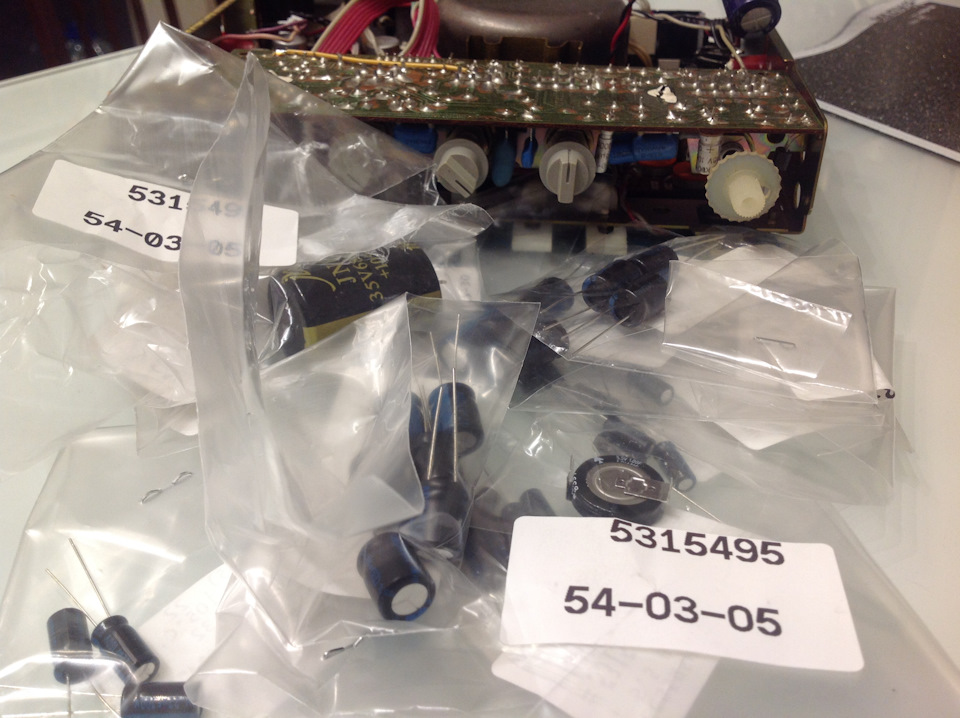

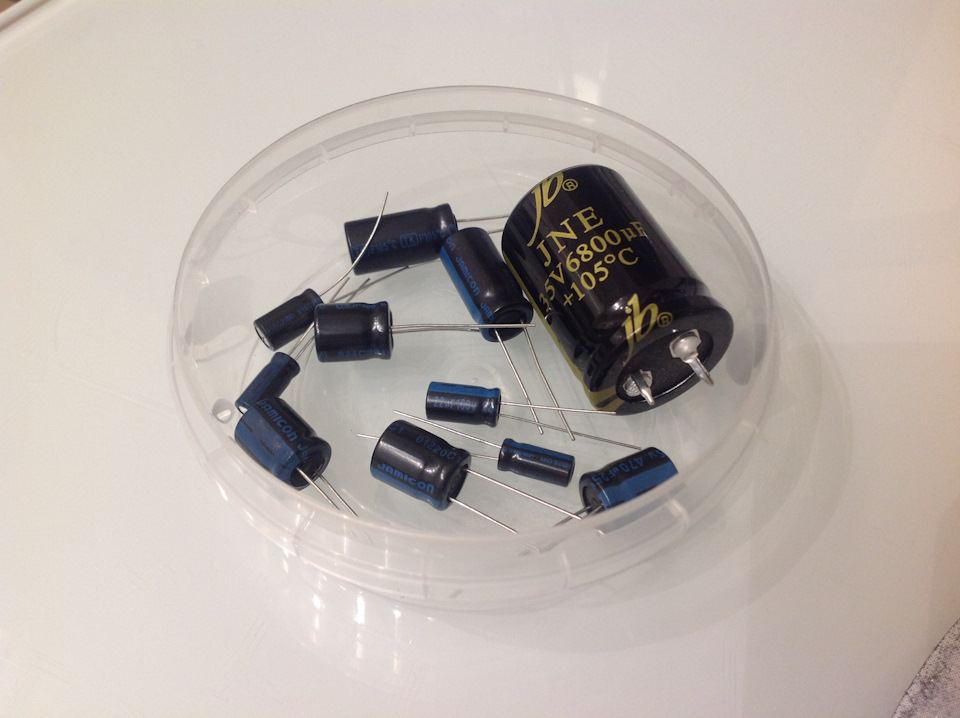

У магнитолы два блока на схеме, на фото выше перечень одного из них. Несколько дней и конденсаторы у меня:

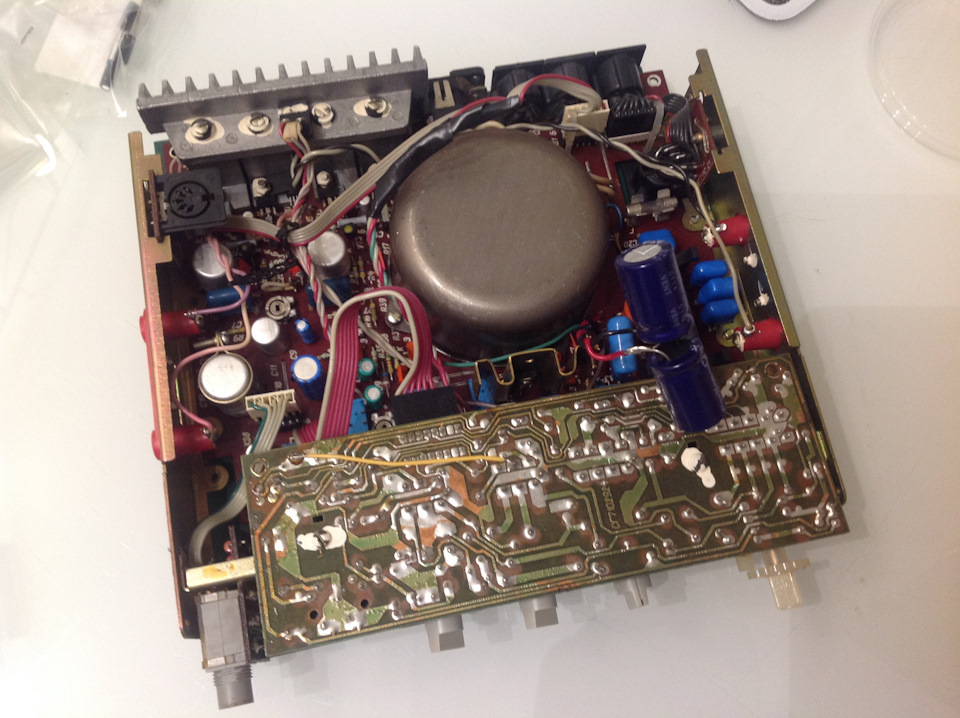

Усилитель разбирается несложно, вот он после снятия всех элементов корпуса. Сразу видно, что ремонт уже был. Что-то такое я помню, когда в середине 90-х я относил его приятелю с диагнозом — вообще не работает один канал. То есть буквально через 2-3 года после покупки.

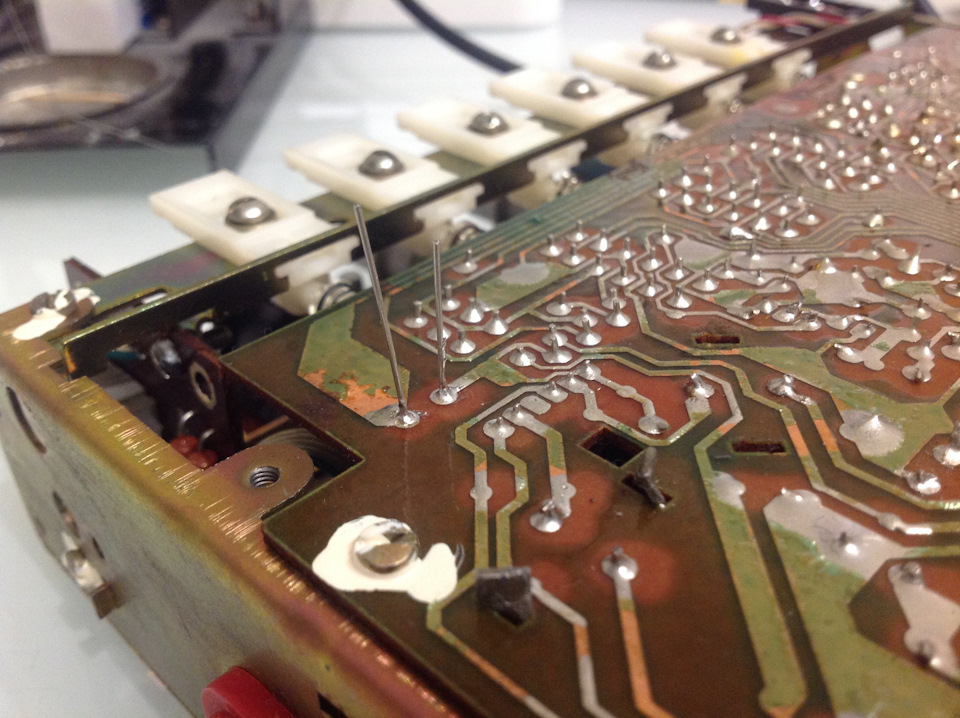

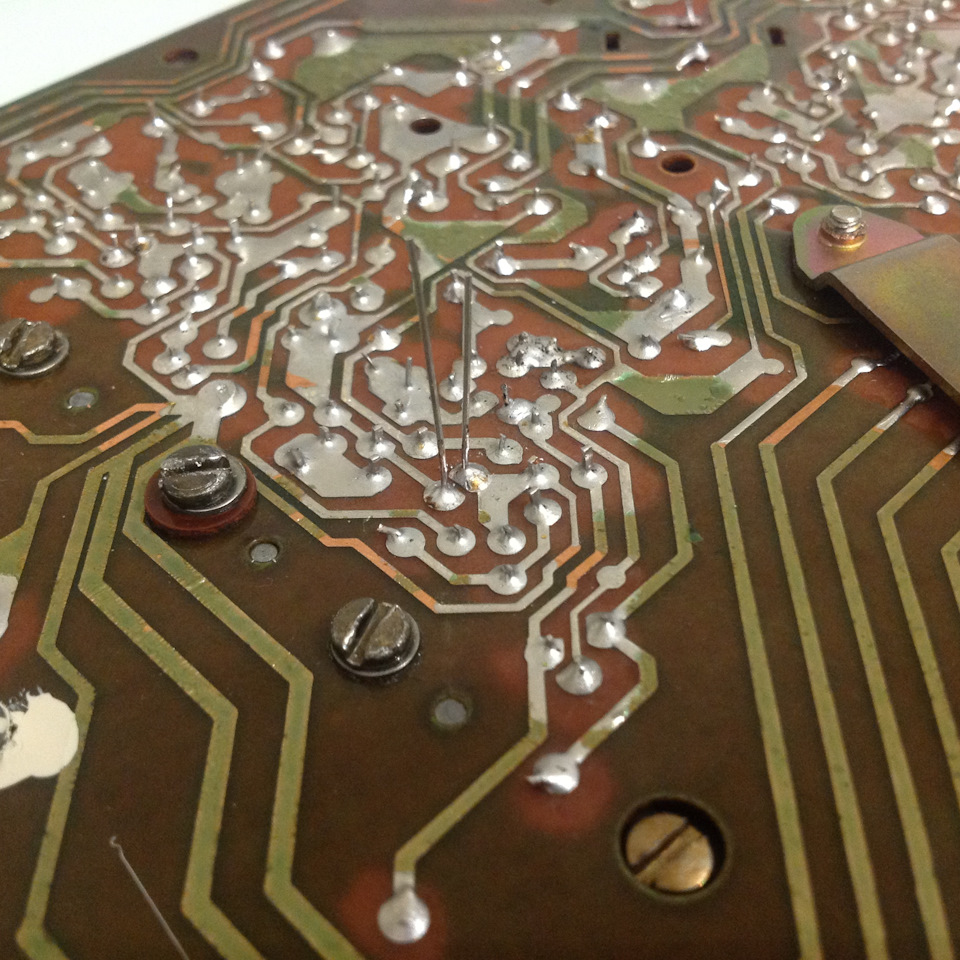

Старался всё делать аккуратно. ) Без спешки. Отсос + паяльник и старый конденсатор спокойно можно вынимать и ставить новый, соблюдая полярность. Прямо на плате у полярных конденсаторов проставлены значки + рядом с его номером, но визуально все равно запоминал где был тот самый плюс на корпусе. Мне так спокойнее.
На фото выше этого нет, но под многими конденсаторами были небольшие лужицы и не всегда сухие. Чего-то совсем большого и страшного я не видел, поэтому и не делал фото, но на ушных ватных палочках были явно заметны грязные следы. Да и блеск/пятно с платы даже после сухой протирки сразу пропадало. Как-то вот так они себя ведут…
Фото после замены всех электролитических конденсаторов на обеих платах:
Усилитель аккуратно включил в сеть и нажал ВКЛ. Дыма, запаха и прочих вещей не было. Индикатор питания светится, тишина. Пятиштырькового разъема дома не оказалось, но был провод с миниджека на 3 обычных провода, которые подключил на универсальный вход. 2 — земля, 3 и 5 каналы.
Джек вставил в телефон и включил музыку. Все работает. ) Усилитель играет чисто, по-желанию, даже, громко. Оба канала работают, на слух одинаково. ВЧ и НЧ работают, баланс работает, режим моно работает.

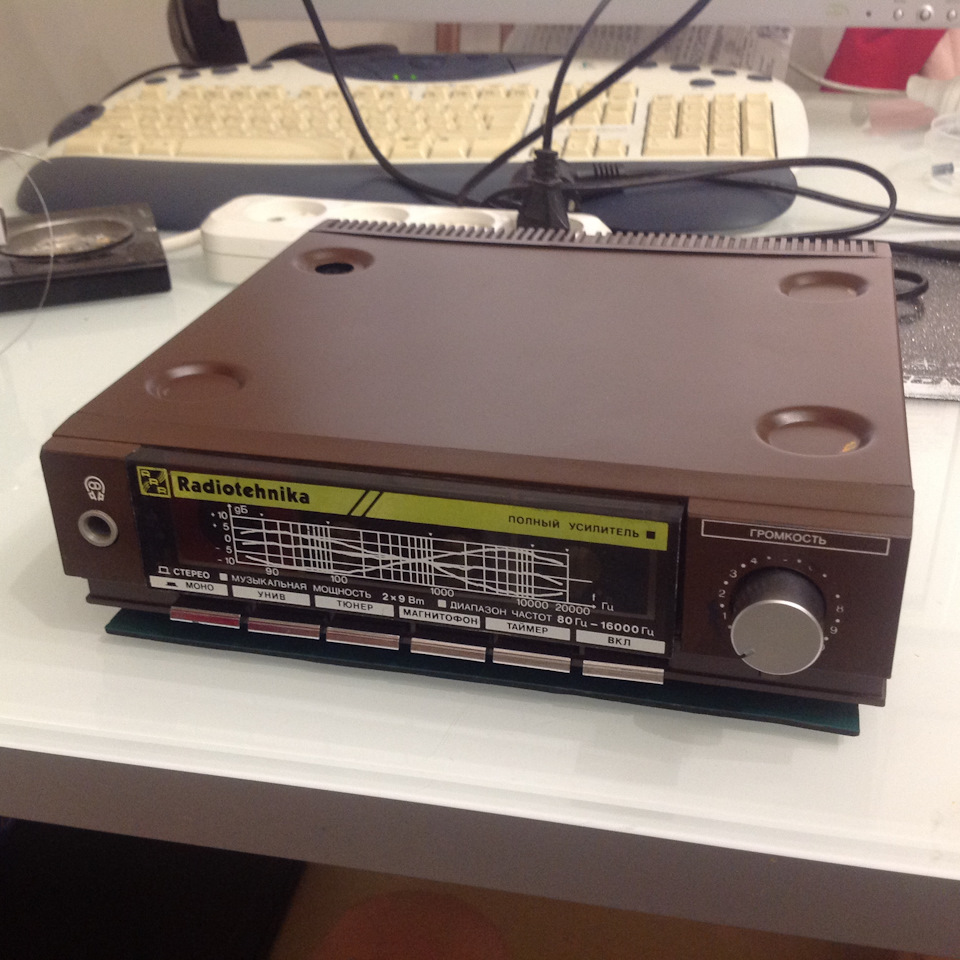

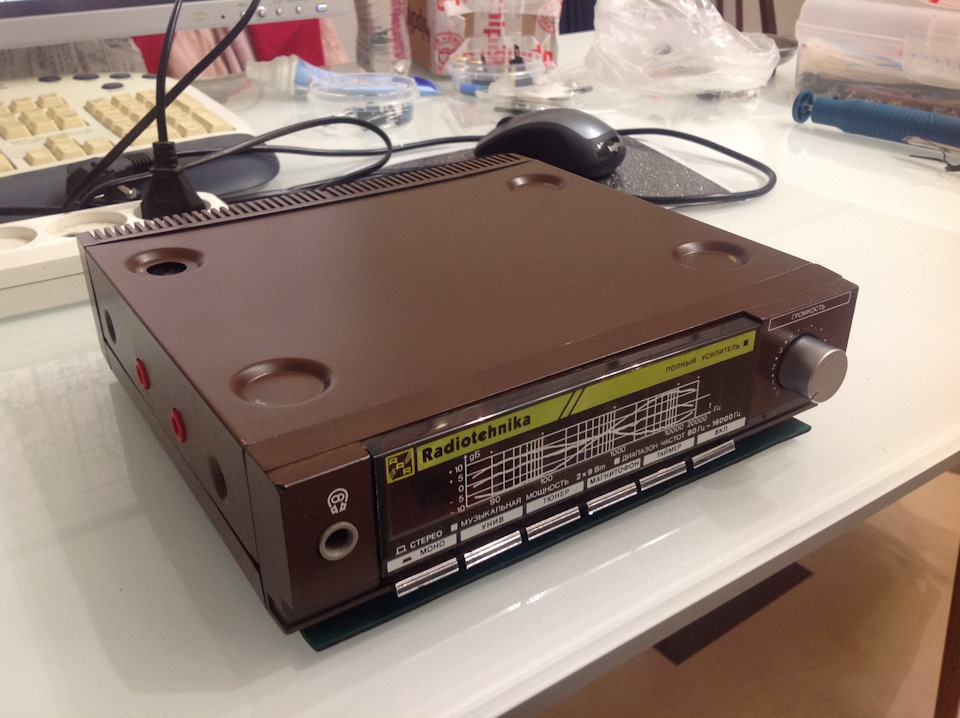

Минут 30 поработал, можно и собрать его. Внешний вид без сильных повреждений.

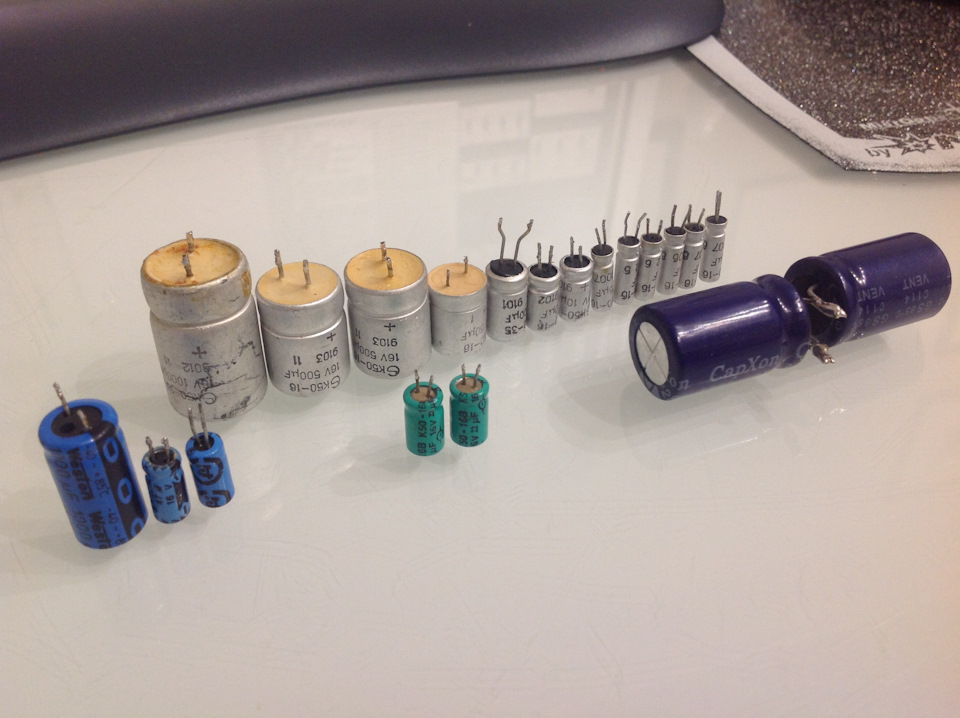

Ну и собственно то, что выпаял из него. Серебристые и зеленые все советского производства. Синие и фиолетовые иностранные, с прошлого ремонта, скорее всего. ESR измерителя под рукой нет. Конденсаторы не выбрасываю, как будет дома — посмотрю что с ними стало за 25 лет.
У этого усилителя, смею предположить, есть один (а может и не один) конструктивный недостаток, а именно если убрать громкость в ноль музыка все равно слышна, правда из одного канала. Так было с момента покупки. На паре форумов я встречал ветки несколько лет назад, но решения так и не было найдено. Есть свежий ролик на youtube, там профи «убив» полдня просто перенес регулятор громкости на каскад выше, если не ошибаюсь, так как по-другому, также, не смог решить проблему. Для меня это мелочь, отжать выбранную кнопку несложно. )
Как-то так. Тюнер и кассетный магнитофон на очереди.
P.S. Если что не так — смело и аргументированно критикуйте.
… сигнал на левом выводе R19 не прослушивается, на верхнем выводе R22 еле слышен, на нижнем выводе слышен чуть больше, а на коллекторе V3 довольно громко. …
Если действительно «сигнал на левом выводе R19 не прослушивается«, то надо найти «обходной путь», по которому проходит сигнал.
Я бы начал проверку так:
Проверьте отсутствие сигнала на коллекторах VT1 и VT2. Подозрение — неисправна или просто мала ёмкость С31.
Проверьте тестером исправность контактов SB1 (и на замыкание/размыкание контактных групп, и на отсутствие замыканий или больших утечек между группами контактов).
Если есть осциллограф — проверьте отсутствие возбуждения (контрольные точки — эмиттеры VT1 и VT2, коллекторы VT3 и VT4.
Ну и, на всякий случай, проверьте, будет ли прослушиваться в соседнем канале, если подать сигнал только на вход одного канала, а второй вход замкнуть на «общий».
Изменено пользователем Lexter
Форум РадиоКот • Просмотр темы — радиотехника мл 6201 ремонт
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение | ||
|---|---|---|---|
|
Заголовок сообщения: радиотехника мл 6201 ремонт Добавлено: Вт дек 23, 2014 12:26:21 |
|||
|
Первый раз сказал Мяу!
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Всем доброго времени суток! Имеется данный аппарат с проблемой: регулятор громкости не устанавливается в ноль.Электролиты заменены все, РГ заменен на аналогичный, только без выводов под тонокомпенсацию.При замыкании среднего вывода РГ на общий провод звук не убирается до ноля.Причем в левом канале звук громче чем в правом.Подскажите, пожалуйста, в чем может быть причина?
|
||
| Вернуться наверх |
Профиль
|
||
| Реклама | |
|
|
|
|
vem566 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Вт дек 23, 2014 15:23:10 |
||
Карма: 40 Рейтинг сообщения: 0
|
В самом резисторе регулятора. Они не вечны. |
||
| Вернуться наверх | |||
| Реклама | |
|
|
|
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Вт дек 23, 2014 15:41:43 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Ну если в регулятаре проблема, тогда почему при замыкании среднего вывода на общий провод звук не исчезает? |
| Вернуться наверх | |
|
vem566 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Вт дек 23, 2014 16:33:07 |
||
Карма: 40 Рейтинг сообщения: 0
|
Единственная дорога для звука при замыкании минусов С13/С14 на землю, это цепи питания. Стало быть есть где-то переходное сопротивление. Скорее всего по земле. То есть между землей предварительного и землей оконечного. |
||
| Вернуться наверх | |||
|
HariusHek |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Ср дек 24, 2014 04:07:41 |
||
Карма: 123 Рейтинг сообщения: 0
|
Окислились контакты в разъёмах, например… |
||
| Вернуться наверх | |||
| Реклама | |
|
|
|
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Ср дек 24, 2014 21:14:15 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Контакты зачистил-не помогло.Пробовал подключать общий провод предварительного усилителя к общ. проводу оконечного-изменений нет.Прозвонил транзисторы в А4, вроде бы целые.Может что-то упустил из виду?Подскажите. |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 03:20:44 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Замените C31 на конденсатор большей ёмкости, от 100 мкФ. |
||
| Вернуться наверх | |||
|
Андрей Бедов |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 03:41:04 |
||
Карма: 233 Рейтинг сообщения: 1
|
С31 стоит в антенном контуре 174ПС1, 18 пФ. При чём он тут? Последний раз редактировалось Андрей Бедов Чт дек 25, 2014 15:25:42, всего редактировалось 1 раз. |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 11:58:28 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
С31 менял — без изменений. |
| Вернуться наверх | |
| Реклама | |
|
|
|
|
Чумак |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 12:41:04 |
||
Карма: 90 Рейтинг сообщения: 0
|
Афоня писал(а): Ну если в регулятаре проблема, тогда почему при замыкании среднего вывода на общий провод звук не исчезает? Ну если средний вывод — это вход УМ, то ясно же, что его земля не соотв. земле аппарата. Нижний вывод РГ с корпусом ВСЕГО прибора соединён? |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 17:52:01 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Афоня писал(а): Нижний вывод РГ с корпусом ВСЕГО прибора соединён? Соединен. Мультиметром прозванивается. |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 18:22:09 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Определить, что это неисправность по питанию или по «земле» можно выпаяв C6, C7. При этом воспроизведения вообще не должно быть на любой громкости, должен быть только тихий фон переменного тока. |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Чт дек 25, 2014 18:55:02 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
С6 и С7 выпаял-звук пропал вообще,на поворот ручки РГ реакции нет.Что делать дальше? |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Пт дек 26, 2014 08:19:20 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Выпаяйте из платы R2, R3 и R11, R12. Затем поставьте две перемычки: C2(R3)—C9(R12) , C1(R2)—C7(R11). |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Пт дек 26, 2014 20:06:35 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Выпаял резисторы,установил перемычки, согласно схемы. |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Сб дек 27, 2014 01:42:46 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Проверьте напряжение на C5 в блоке А3 — должно быть 15 В и на C60 в блоке А1 — должно быть 9 В. Если напряжение соответствует, и приёмник АМ тоже работает тише по левому каналу, то следующим шагом попробуйте заменить транзистор VT15 КТ315Б в блоке А1. |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Сб дек 27, 2014 09:45:59 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Померил напряжения: |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Сб дек 27, 2014 16:50:36 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Да, вы правы — блок радиоприёмника исправен, если при подаче сигнала на вход усилителя такая же глубина регулировки звука. Моего воображения теперь хватает только на возможность самовозбуждения VT3, VT4 в блоке А4. Для проверки этого предположения восстановите все исходные подключения в схеме аппарата, и перепаяйте R29 параллельно C26, а R31 параллельно C28. Проверьте — повлияло ли это на регулировку звука. Если нужного эффекта это не дало, то замените R34 и R36 на резисторы сопротивлением в 470 Ом. |
||
| Вернуться наверх | |||
|
Афоня |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Сб дек 27, 2014 19:05:15 |
|
Зарегистрирован: Ср окт 22, 2014 13:40:22 Рейтинг сообщения: 0
|
Запаралелил R29-С26 , R31-С28- результата не услышал.Увеличил номинал резисторов R34 и R36 до 500 ом-звук при нулевой громкости практически исчез, но увеличение номинала этих резисторов приводит к снижению громкости при РГ, установленном в максимальное положение.Может заменить V3? |
| Вернуться наверх | |
|
dolfin2006 |
Заголовок сообщения: Re: радиотехника мл 6201 ремонт Добавлено: Вс дек 28, 2014 05:17:37 |
||
Зарегистрирован: Сб окт 15, 2011 00:42:42 Рейтинг сообщения: 0
|
Да, проверьте эффект от замены VT3, VT4. Но есть ещё мысль о проблемах в стабилизаторе на семи транзисторах. Можно отключить разъём X3 «Питание» и подать на разъём пред. усилителя XS3 +9 В от внешнего источника, минусом соединённого с общим проводом на 2-м контакте разъёма X3. |
||
| Вернуться наверх | |||
