Ну вот дорогие друзья и свершилось! Появилось время и решил выложить пост по подробной сборке кпп. Немного забегу вперед. Раздатка также была перебрана и доработана. Собственно почему месяц не писал по сборке. В городе у нас туго с детальем. Многого нет, особенно на раздатку. Все детали заказывал. В итоге потратил неспеша с фотосессией 4 дня на разборку, сборку кпп и раздатки.
Начинаем сборку)
Все детали продефектованы, приобретены новые и вымыты старые.
Из доработок будет заменен подшипник вторичного вала шариковый, на роликовый, от раздаточной кпп УАЗ ХАНТЕР. Подходит он идеально по размерам.

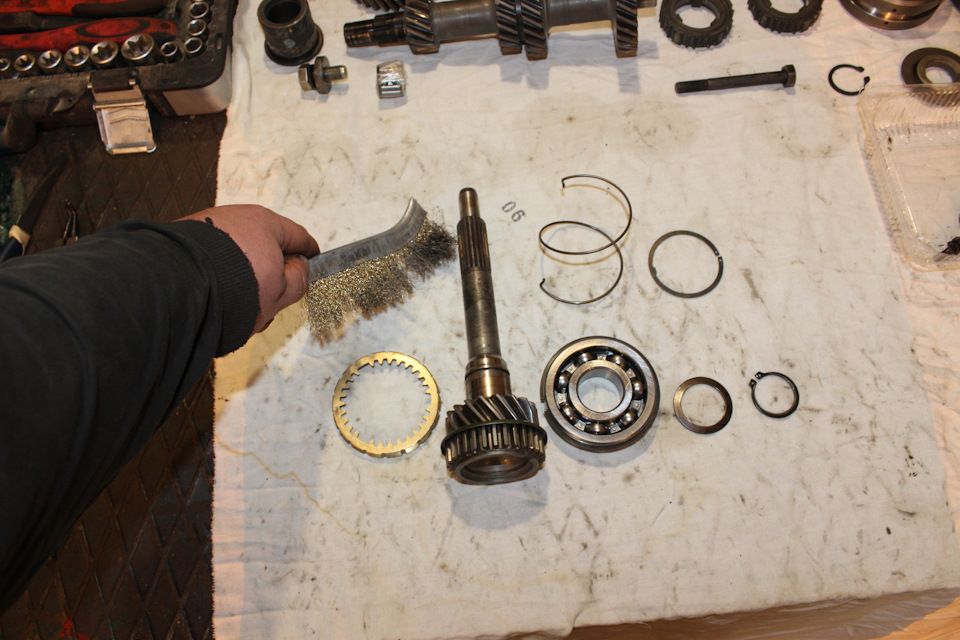

Начну пожалуй со сборки первичного вала. Щеткой по металлу очистим от глязи шлицы куда заходит диск сцепления, чтоб ему легче было ходить.

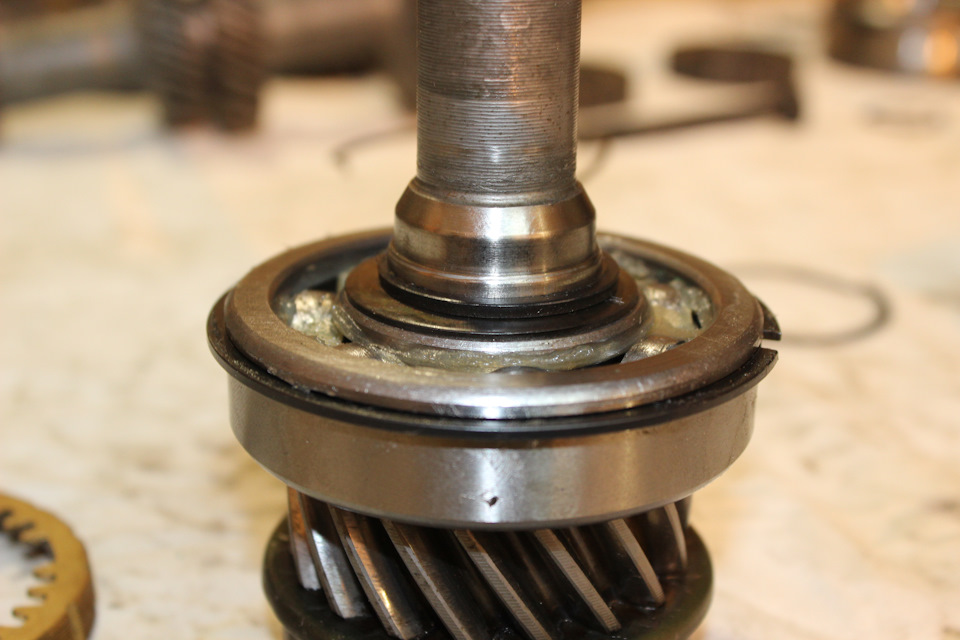

Запрессовываем новый подшипник на вал.
Одеваем прижимную шайбу и стопорное колько. Шайба ставиться выпуклой частью к стопорному кольцу.

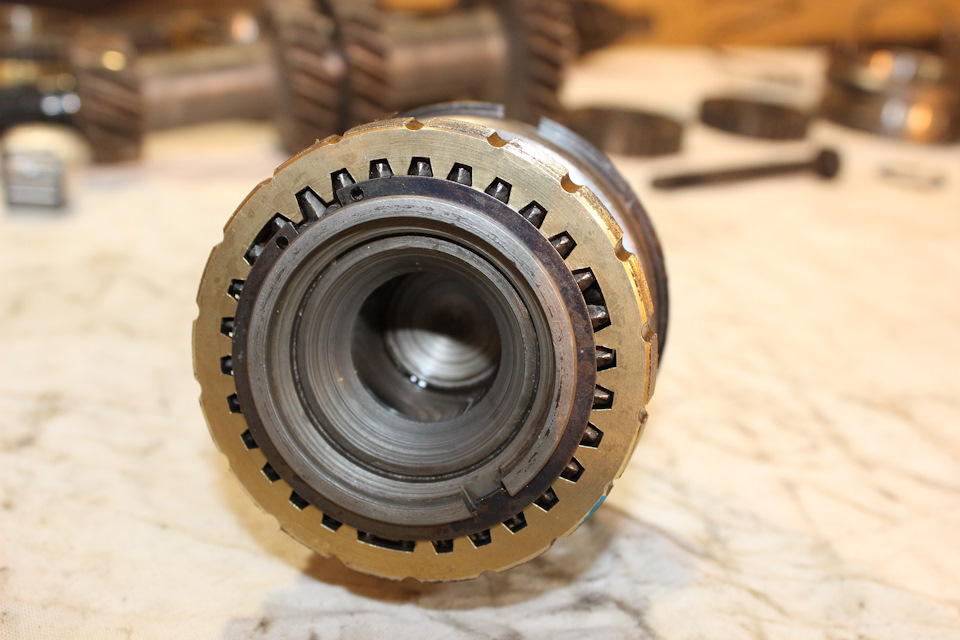

Устанавливаем пружину кольца синхронизатора, само кольцо и стопорим все это дело стопорным кольцом. Ничего сложного. И так делается с каждой шестеренкой при сборке.

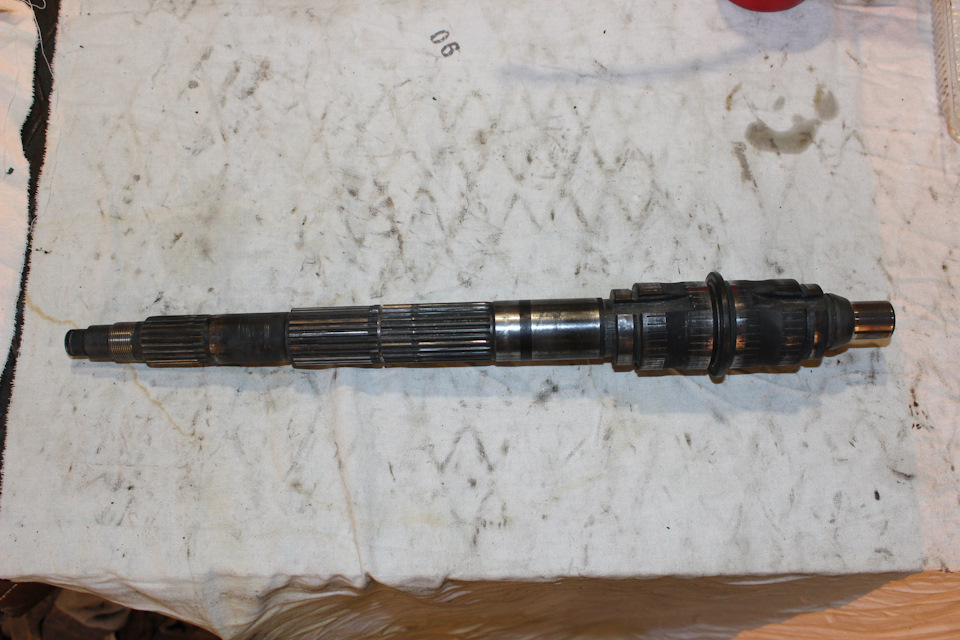

Переходим к вторичному валу.

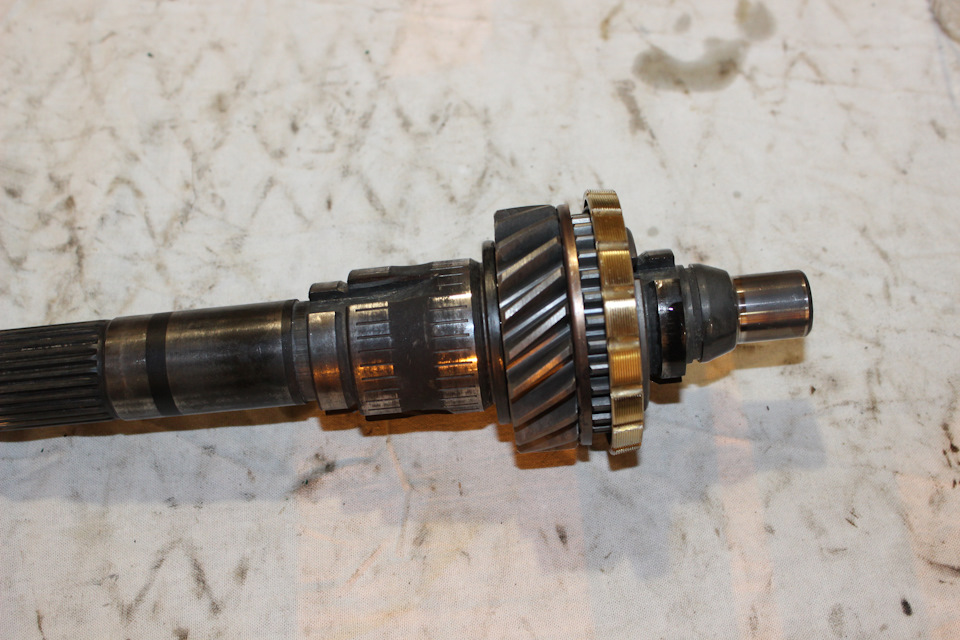

Устанавливаем шестерню III передачи в сборе с синхроном.
Напрессовываем ступицу муфты синхронизатора.

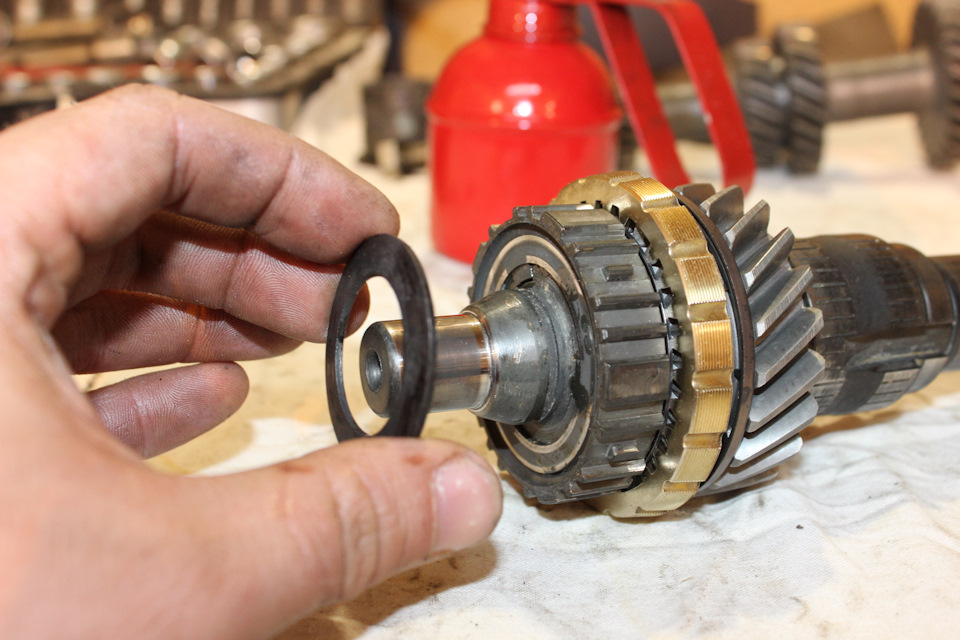

Ставим упорную шайбу. Обратите внимание какой стороной устанавливается.Делайте как на фото.
Одеваем стопорное кольцо.
Переходим ко II передаче. Так же одеваем ее свободно на вал в сборе с синхроном.
Напрессовываем ступицу муфты синхронизатора.
Одеваем муфту синхронизатора I и II передачи.
Одеваем шестерню I передачи в сборе с синхронизатором.
Вставляем в шестерню I передачи скользящую втулку.
Одеваем муфту синхронизатора III и IV передачи.

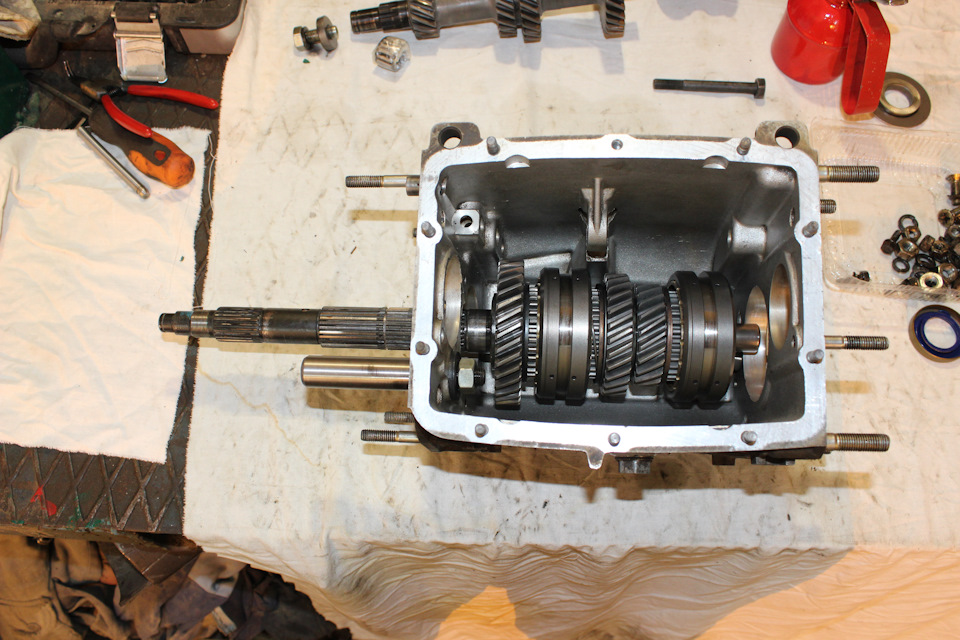

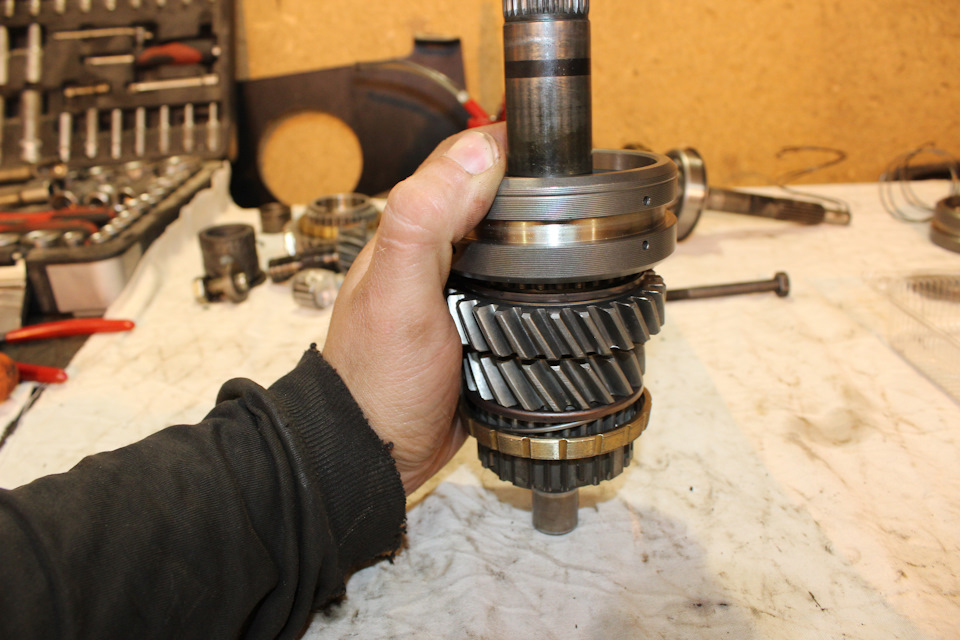

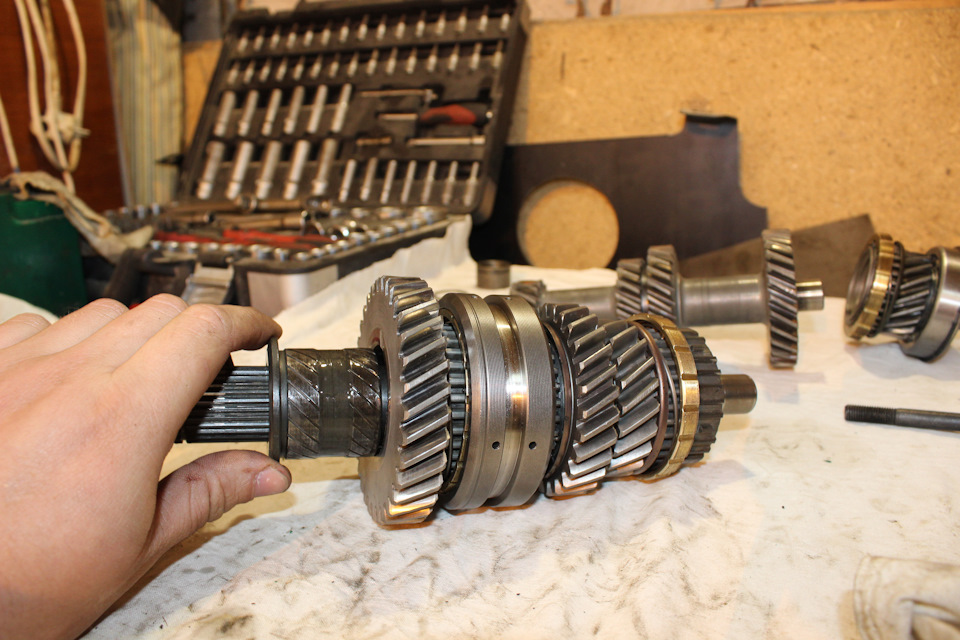

Таким вот несложным образом мы собрали вторичный вал. Вал заранее смазывался небольшим количеством масла. Так на всякий случай. Вставляем вторичный вал в корпус кпп.

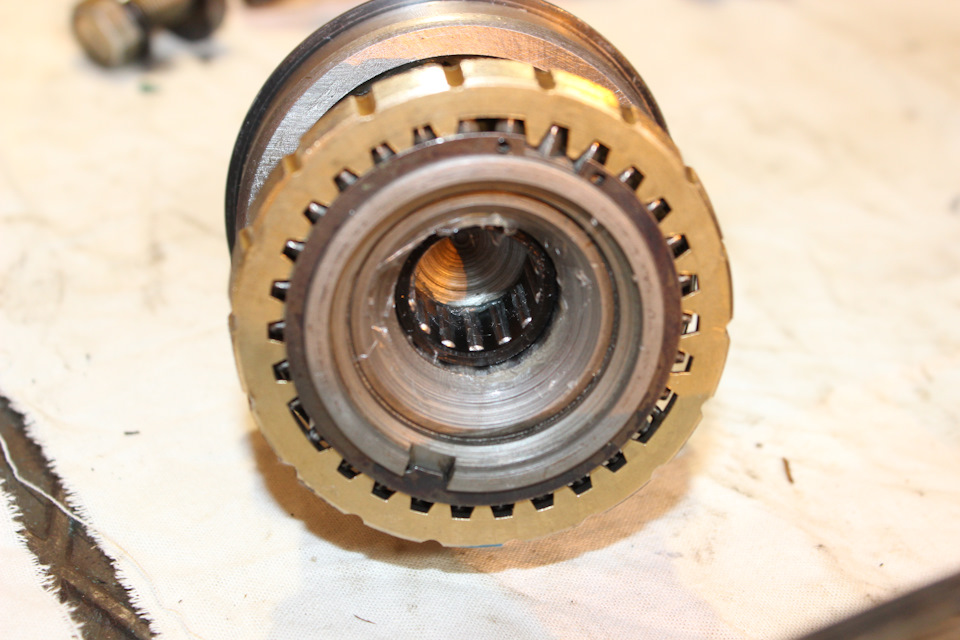

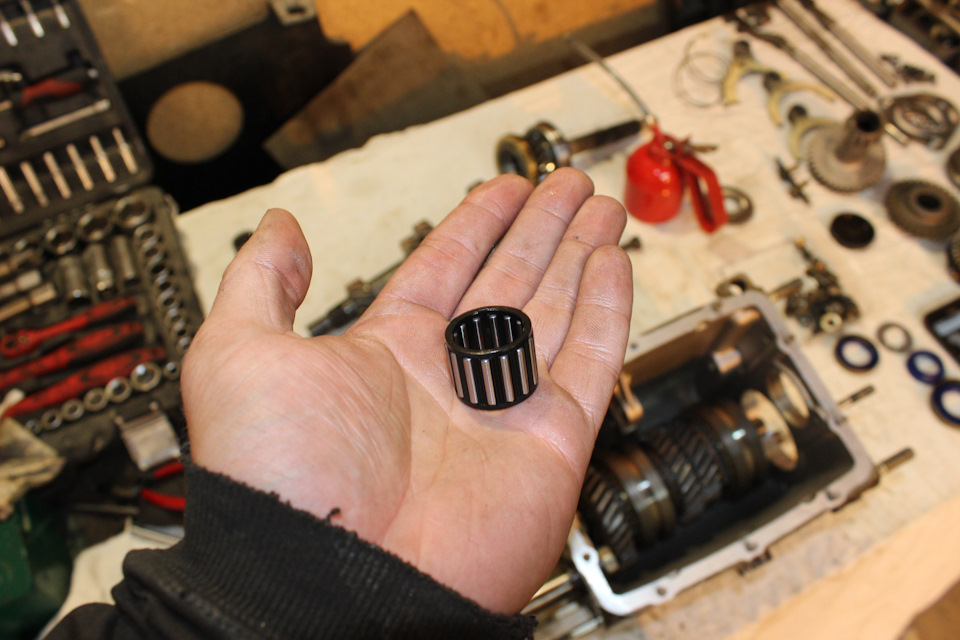

Теперь пришло время вспомнить о игольчатом подшипнике первичного вала.
Смазываем его и вставляем в посадочное место.
Вот и подошла концовка I части. Не переключайтесь)))
Для выполнения работ потребуется фиксирующий клей, ударная отвертка, трехзахватный съемник, сальники первичного и вторичного валов, комплект прокладок, динамометрический ключ.
Разборка
1. Сливаем масло из коробки передач (см. «Коробка передач — проверка уровня и замена масла»).
2. Снимаем коробку передач (см. «Коробка передач — снятие и установка»).
3. Очищаем щеткой и промываем наружную поверхность коробки керосином или уайт-спиритом.
4. Снимаем с коробки передач муфту выжимного подшипника и вилку выключения сцепления (см. «Детали сцепления — снятие и установка»).
5. Отсоединяем эластичную муфту карданного вала от фланца на вторичном валу коробки (см. «Карданная передача — разборка и сборка»).
6. Снимаем фланец эластичной муфты с вторичного вала коробки передач (см. «Сальник вторичного вала — замена»).
7. Отсоединяем опору силового агрегата с поперечиной от задней крышки коробки передач (см. «Опоры силового агрегата — замена»).
8. Снимаем привод спидометра (см. «Привод спидометра — замена»).
9. Снимаем выключатель фонарей заднего хода (см. «Выключатель фонарей заднего хода — проверка и замена»).
10. Снимаем с шаровой опоры рычага переключения передач манжету.
11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.
12. Снимаем со шпилек корпус рычага и уплотнительную прокладку A под ним.
13. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна приемной трубы системы выпуска отработавших газов.
14. Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.
15. Торцовым и накидным ключами на 13 мм отворачиваем пять гаек крепления задней крышки.
16. Торцовым ключом на 10 мм отворачиваем десять гаек крепления нижней крышки.
17. Снимаем крышку и находящуюся под ней прокладку.
18. Некоторые гайки могут отворачиваться вместе со шпильками. В этом случае, промыв резьбовые отверстия и шпильки растворителем, наносим согласно инструкции фиксирующий клей и устанавливаем шпильки на место.
19. Ключом на 13 мм отворачиваем оставшуюся гайку крепления задней крышки, расположенную внутри картера.
20. Чтобы облегчить снятие задней крышки, отверткой утапливаем шток включения I-й и II-й передач. При этом включается вторая передача.
21. Обстукивая крышку молотком с резиновым или деревянным бойком по периметру плоскости крепления, отсоединяем крышку от картера коробки.
22. Снимаем со шпилек заднюю крышку, и далее, поворачивая ее по часовой стрелке, снимаем с картера. Прокладка, установленная между крышкой и картером, может порваться. При сборке устанавливаем новую прокладку.
23. Извлекаем из задней крышки пластмассовую заглушку блока шестерен V передачи и передачи заднего хода, выдавив ее подходящим инструментом через отверстие в подшипнике.
24. Щипцами вынимаем из проточки в крышке упорное кольцо подшипника блока шестерен V-й передачи и передачи заднего хода.
25. Чтобы не повредить заднюю крышку, устанавливаем ее на два деревянных бруска и молотком (через подходящую по диаметру оправку) выпрессовываем подшипник блока шестерен V передачи и передачи заднего хода. Внутреннее кольцо подшипника, как правило, остается на валу блока.
26. Вынимаем подшипник.
27. Извлекаем из отверстия в задней крышке сальник вторичного вала (см. «Сальник вторичного вала — замена»).
28. Вынимаем упорную шайбу внутреннего кольца заднего подшипника вторичного вала.
29. Подходящей по диаметру оправкой выпрессовываем задний подшипник вторичного вала и вынимаем его.
30. Снимаем с вторичного вала внутреннее кольцо заднего подшипника.
Собираем подшипник, связав его детали проволокой или бечевкой.
31. Снимаем шестерню привода спидометра и шарик — фиксатор A шестерни, находящийся в пазу вала.
32. Снимаем маслоотражательную шайбу.
33. Ключом на 10 мм отворачиваем болт крепления вилки включения V-й передачи и передачи заднего хода.
34. Для блокировки вращения валов сдвигаем промежуточную шестерню A заднего хода, включая передачу заднего хода. Вторая передача была включена ранее, при снятии задней крышки. Если произошло ее выключение, нажимаем на шток Б. Торцовым ключом на 17 мм ослабляем затяжку болта крепления блока шестерен V-й передачи и передачи заднего хода, не отворачивая болт окончательно.
35. Торцовым ключом на 13 мм отворачиваем одну гайку крепления картера сцепления к коробке передач и торцовым ключом на 17 мм отворачиваем остальные шесть гаек.
36. Отжав отверткой, отсоединяем картер сцепления от коробки и снимаем уплотнительную прокладку.
37. Для замены сальника первичного вала выколоткой выпрессовываем его через отверстие во фланце передней крышки коробки передач.
38. Пассатижами вынимаем сальник из передней крышки коробки передач.
39. Снимаем с первичного вала коробки передач пружинное кольцо. Кольцо имеет коническую форму и меньшим диаметром устанавливается в сторону подшипника.
40. Торцовым ключом на 19 мм отворачиваем болт крепления переднего подшипника промежуточного вала и вынимаем болт вместе с пружинной и зажимной шайбами.
41. Торцовым ключом на 17 мм окончательно отворачиваем и извлекаем болт крепления блока шестерен.
42. Сдвигая вилку включения V передачи по штоку, снимаем блок шестерен с промежуточного вала.
43. Устанавливаем блок шестерен в тиски и двумя большими отвертками спрессовываем с него внутреннее кольцо заднего подшипника промежуточного вала.
Собираем подшипник и связываем его детали проволокой или бечевкой.
44. Снимаем дистанционную шайбу с вторичного вала.
45. Торцовым ключом на 13 мм отворачиваем два болта крепления крышки фиксаторов штоков.
46. Снимаем крышку вместе с прокладкой.
47. Из отверстий в картере извлекаем пружины фиксаторов штоков. Пружина A фиксатора штока включения V передачи и передачи заднего хода отличается от других по жесткости. Для отличия она имеет темный цвет и при сборке ее необходимо установить на свое место.
48. Шарики-фиксаторы удобно извлекать при помощи резиновой груши, создав разрежение.
49. Снимаем с вторичного вала шестерню V-й передачи в сборе с синхронизатором.
50. Снимаем дистанционное кольцо.
51. Сдвинув вилку включения передач, снимаем муфту синхронизатора V-й передачи.
52. Удерживая вилку, снимаем с оси промежуточную шестерню заднего хода.
53. Снимаем шток включения V-й передачи и заднего хода вместе с вилкой включения передач и дистанционной втулкой A штока. Снимаем со штока втулку и вилку.
54. Торцовым ключом на 10 мм отворачиваем болт креплении головки штока и снимаем ее.
55. Магнитной отверткой или с помощью резиновой груши извлекаем из отверстия A в стенке картера блокировочный сухарь.
56. Щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V-й передачи и снимаем его.
57. Снимаем с вала ступицу.
58. Снимаем пружинную шайбу.
59. Снимаем шестерню заднего хода.
60. Вытолкнув изнутри, вынимаем задний подшипник промежуточного вала.
61. Поддевая двумя отвертками передний подшипник промежуточного вала за установочное кольцо, вынимаем его.
62. Вынимаем промежуточный вал из картера.
63. Поддевая двумя отвертками, снимаем часть внутреннего кольца заднего подшипника с промежуточного вала и собираем подшипник.
64. Торцовым ключом на 10 мм с удлинителем отворачиваем болт крепления вилки включения III-й и IV-й передач к штоку.
65. Вынимаем из отверстия шток включения III-й и IV-й передач, одновременно снимая с него вилку.
66. Из отверстия в штоке извлекаем блокировочный сухарь.
67. Мощным магнитом или с помощью резиной груши извлекаем блокировочный сухарь из отверстия в картере.
68. Торцовым ключом на 10 мм отворачиваем болт крепления вилки включения I-й и II-й передач.
69. Вынимаем шток из отверстия, одновременно снимая с него вилку.
70. Ударной отверткой отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала и снимаем ее.
71. Поддевая двумя большими отвертками за установочное кольцо подшипника, выдвигаем подшипник из картера.
72. Снимаем первичный вал в сборе.
73. Вынимаем из расточки вала передний роликовый подшипник.
Подшипник может остаться и на конце вторичного вала.
74. Поддевая двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.
75. Вынимаем вторичный вал из картера.
76. Удерживая ключом на 24 мм ось промежуточной шестерни заднего хода от проворачивания, торцовым ключом на 19 мм отворачиваем гайку крепления оси.
77. Зажав вторичный вал вертикально в тисках через мягкие накладки, снимаем с вала муфту синхронизации III-й и IV-й передач.
78. Щипцами разжимаем и снимаем с вала стопорное кольцо ступицы.
79. Снимаем пружинную шайбу.
80. Снимаем ступицу муфты синхронизации.
81. Снимаем шестерню с синхронизатором III-й передачи.
82. Опираем края шестерни I-й передачи на жесткое основание (например, два ключа), толщиной до 5 мм. Через выколотку из мягкого метала выпрессовываем вторичный вал из втулки шестерни.
83. Вынимаем втулку.
84. Снимаем шестерню с синхронизатором I-й передачи.
85. Вынимаем ступицу муфты синхронизации I-й и II-й передач.
86. Снимаем муфту синхронизации.
87. Снимаем с вала шестерню с синхронизатором II-й передачи.
88. Закрепив первичный вал в тисках через мягкие накладки, щипцами раздвигаем и снимаем стопорное кольцо подшипника.
89. Снимаем пружинную тарельчатую шайбу.
90. Оперев края подшипника на жесткое основание, через выколотку из мягкого металла выпрессовываем первичный вал из внутреннего кольца подшипника.
91. Удерживая блокирующее кольцо муфты синхронизации IV-й передачи рукой, щипцами раздвигаем и снимаем стопорное кольцо.
92. Постепенно отпуская блокирующее кольцо, снимаем его и пружину синхронизатора IV-й передачи.
93. Аналогично разбираем механизмы синхронизации других передач.
Сборка
Примечание: Моменты затяжки ответственных резьбовых соединений деталей приведены в приложениях (см. «Моменты затяжки резьбовых соединений»).
Перед сборкой промываем все детали уайт-спиритом или керосином и продуваем сжатым воздухом. Промываем и продуваем сжатым воздухом подшипники. Осматриваем и заменяем изношенные детали. На деталях не должно быть повреждений и следов чрезмерного износа, а на сопрягаемых поверхностях деталей — следов задиров.
Стенки картера должны быть без трещин, а гнезда подшипников без следов износа или повреждений. На контактных поверхностях разъемов картера коробки передач, картера сцепления и задней крышки не должно быть повреждений, вызывающих расхождения осей валов и недостаточную герметичность.
На валах не допускаются повреждения или чрезмерный износ рабочих поверхностей и шлицев. Незначительные неровности поверхностей допускается устранять мелкозернистой наждачной бумагой, при наличии больших повреждений или деформаций вал необходимо заменить новым.
У подшипников не должно быть признаков разрушения дорожек, сепараторов, шариков или роликов, при повороте колец подшипника качение должно быть плавным. При ремонте коробок передач со значительным пробегом (100 тыс. км и более) целесообразно заменить все подшипники новыми, независимо от их текущего состояния.
Не допускается чрезмерный износ и выкрашивание зубьев шестерен и синхронизаторов, рабочая поверхность зубьев должна быть гладкой.
Также не допускается деформация вилок включения передач, штоки вилок должны свободно скользить без значительного зазора в отверстиях картера.
На ступицах муфт включения передач не должно быть следов заедания.
Фрикционные поверхности блокирующих колец должны иметь насечку. В случае износа насечки блокирующее кольцо заменяем новым.
1. Все прокладки и сальники заменяем новыми.
2. Перед установкой рабочие поверхности сальников смазываем тонким слоем пластичной смазки.
3. При сборке коробки передач все детали смазываем трансмиссионным маслом.
4. При сборке блоков шестерен на валах, устанавливая стопорные кольца, осаживаем их отверткой до полной фиксации колец.
5. При установке подшипников на валы усилие прикладываем к внутренним кольцам, а при установке в отверстия картеров — к наружным.
6. Подходящей по диаметру оправкой запрессовываем сальник первичного вала в переднюю крышку.
7. Дальнейшая сборка коробки передач выполняется в обратной последовательности. Перед установкой коробки на автомобиль проверяем четкость включения всех передач.
При разборке коробки желательно любым способом маркировать, или запоминать где какая деталь стояла, потому как многие детали схожи.
При установке новых деталей нужно учитывать зазоры и притертость смежных деталей.
Разборка и ремонт коробки передач требуются при следующих неисправностях:
Повышенный шум в коробке передач:
- — износ подшипников;
- — износ зубьев шестерен и синхронизаторов;
- — осевое перемещение валов.
Затрудненное переключение передач:
- — износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;
- — деформация рычага переключения передач;
- — заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;
- — загрязнение шлицев скользящей муфты и ступицы;
- — деформация вилок переключения передач.
Самопроизвольное выключение или нечеткое включение передач:
- — износ лунок под шарики на штоках, поломка пружин фиксаторов;
- — износ блокирующего кольца синхронизатора;
- — поломка пружины синхронизатора;
- — износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.
Пониженный уровень или утечка масла:
- — износ сальников первичного и вторичного валов;
- — ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;
- — ослабление крепления картера сцепления к картеру коробки передач.
Рассмотрим ремонт четырехступенчатой коробки передач.
Ремонт пятиступенчатой коробки в основном не отличается, за исключением некоторых деталей.
Ремонт пятиступенчатой коробки рассмотрим в следующей статье — Ремонт пятиступенчатой коробки передач ВАЗ-2107
Тщательно очищаем от грязи, моем картер коробки передач щеткой и горячей водой с моющим средством снаружи и ставим ее на верстак картером сцепления вниз.
Двумя отвертками разводим секторы распорной втулки
снимаем ее и резиновую втулку демпфера.
Снимаем эластичную муфту и фланец со вторичного вала коробки передач
Головкой «на 13» отворачиваем две гайки крепления опоры, снимаем опору
Головкой «на 10» отворачиваем гайку крепления привода спидометра и снимаем его.
Ключом «на 22» отворачиваем выключатель света заднего хода и снимаем его.
Ключом «на 13» отворачиваем упор перемещения рычага переключения передач
Ключом «на 13» отворачиваем две гайки крепления кронштейна
Снимаем кронштейн и вынимаем болт с квадратной головкой
Ключом «на 13» отворачиваем остальные гайки крепления задней крышки коробки передач
Снимаем заднюю крышку, передвинув рычаг переключения вправо, чтобы освободить его от штоков включения передач
Осторожно, стараясь не повредить, снимаем прокладку задней крышки
Снимаем задний подшипник
Снимаем ведущую шестерню привода спидометра и ее фиксатор – стальной шарик
Головкой «на 10» отворачиваем болт крепления вилки включения передачи заднего хода
Снимаем вилку включения заднего хода и промежуточную шестерню заднего хода
Снимаем со штока включения заднего хода дистанционную втулку
Съемником снимаем стопорное кольцо с промежуточного вала
Снимаем ведущую шестерню заднего хода и пружинную шайбу
Съемником снимаем стопорное кольцо со вторичного вала
Снимаем ведомую шестерню заднего хода и пружинную шайбу
Ударной отверткой отворачиваем четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.
Снимаем стопорную пластину.
Вынимаем ось промежуточной шестерни заднего хода
Головкой «на 10» отворачиваем десять гаек крепления нижней крышки
Снимаем крышку с прокладкой.
Кладем коробку передач на бок.
Головкой «на 13» отворачиваем одну гайку, а головкой «на 17» – шесть гаек крепления картера сцепления к коробке передач
Разъединяем картеры и снимаем прокладку.
Ключом «на 13» отворачиваем два болта крепления крышки фиксаторов штоков
Снимаем крышку и извлекаем из отверстий три пружины и три шарика
Вынимаем шток вилки включения заднего хода.
Головкой «на 10» отворачиваем болт, крепящий вилку включения III и IV передач
Выдвигаем штоки, одновременно удаляя блокировочные сухари
Полностью вынимаем шток вилки включения III и IV передач
Головкой «на 10» отворачиваем болт, крепящий вилку включения I и II передач.
Вынимаем шток вилки включения I и II передач.
Нажав на муфты, включаем сразу две передачи и ключом «на 19» отворачиваем болт крепления переднего подшипника промежуточного вала.
Поддев двумя отвертками за стопорное кольцо, вынимаем передний подшипник промежуточного вала
Выталкиваем наружу задний подшипник промежуточного вала
Наклонив, вынимаем промежуточный вал из картера коробки передач.
Вынимаем две вилки переключения передач.
Поддев отверткой, вынимаем первичный вал в сборе с подшипником и кольцом синхронизатора.
Снимаем игольчатый подшипник со вторичного вала.
Поддев отверткой, извлекаем шпонку с задней части вторичного вала.
Поддев двумя отвертками, снимаем задний подшипник вторичного вала
Вынимаем вторичный вал из картера коробки передач.
Вертикально устанавливаем вторичный вал, зажав его в тисках через картонные прокладки
Снимаем муфту синхронизатора III и IV передач.
Съемником снимаем стопорное кольцо и снимаем ступицу синхронизатора и пружинную шайбу
Поддев отверткой, снимаем стопорное кольцо, а также блокирующее кольцо синхронизатора и пружину синхронизатора.
Снимаем шестерню III передачи
Оперев шестерню I передачи на жесткое основание, молотком через проставку из мягкого металла выбиваем вторичный вал и снимаем с него шестерню II передачи в сборе, муфту синхронизатора I и II передач, ступицу синхронизатора, шестерню I передачи и втулку шестерни I передачи.
Элементы синхронизаторов I, II и IV (на первичном валу) передач разбираются аналогично синхронизатору III передачи.
Для снятия подшипника первичного вала съемником разжимаем стопорное кольцо и снимаем его вместе с пружинной шайбой
Оперев подшипник на жесткое основание, молотком через выколотку из мягкого металла выбиваем первичный вал.
Для снятия рычага переключения передач с задней крышки картера коробки передач отсоединяем от рычага возвратную пружину
Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага и снимаем рычаг со шпилек.
Для замены манжеты первичного (ведущего) вала выбиваем выколоткой манжету через отверстие в передней крышке коробки передач и снимаем ее
Перед осмотром детали коробки передач тщательно очистите.
Щеткой или скребком удалите все отложения и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы устранить и растворить все остатки масла.
Обдуйте детали струей сжатого воздуха и аккуратно протрите их.
Особенно тщательно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникало быстрого вращения колец.
На зубьях шестерен и муфт не должно быть сколов, задиров, усталостных выкрашиваний и заметного износа.
Поверхности валов, осей и штоков переключения передач должны быть совершенно гладкими, без задиров, раковин и сильного износа.
На картере не должно быть трещин и забоин, а в расточках под подшипники – износа и следов проворачивания.
На шлицах валов недопустимы коррозия и следы смятия и заедания.
Незначительные повреждения можно устранить мелкой шкуркой с последующей полировкой, но лучше заменить поврежденные детали новыми.
Все подшипники качения, как шариковые, так и роликовые, должны быть в безукоризненном состоянии, их радиальный люфт не должен превышать 0,05 мм, на дорожках и телах качения недопустимы любые дефекты.
Сепараторы не должны иметь разрывов, касаний колец и оплавлений (у пластмассовых).
Вообще, если «пробег» коробки превышает 120 тыс. км и производится ремонт агрегата с разборкой, все подшипники лучше заменить новыми независимо от их состояния, особенно если были замечены сильные повреждения шестерен и муфт включения передач.
Манжеты заменяем новыми в любом случае.
При сборке смазываем все детали коробки, в т.ч. гнезда подшипников и сами подшипники трансмиссионным маслом, стыки картера и крышек покрываем тонким слоем маслостойкого герметика, а детали механизма переключения – смазкой ШРУС-4.
Собираем коробку передач в порядке, обратном разборке.
Пружина фиксатора штока вилки заднего хода отличается от других жесткостью, она имеет черное покрытие.
Перед установкой рабочую поверхность манжет покрываем тонким слоем смазки Литол-24.
Болт зажимной шайбы подшипника промежуточного вала затягиваем моментом 8,1–10,0 кгс∙м.
Гайку заднего конца вторичного вала затягиваем моментом 6,8–8,4 кгс∙м.
4.2.4 Особенности ремонта пятиступенчатой коробки передач
4.2.3. Особенности ремонта пятиступенчатой коробки передач
Разборка. Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отсоедините гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней крышки ее необходимо подавать не только назад, но и поворачивать, чтобы исключить ее задевание за блок шестерен заднего хода и пятой передачи.
|
Рис. 4–31. Задняя часть пятиступенчатой коробки передач: 1 — вторичный вал; 2 — ведомая шестерня заднего хода; 3 — ступица муфты синхронизатора V передачи; 4 — муфта синхронизатора; 5 — шайба; 6 — рычаг переключения передач; 7 — блокирующее кольцо синхронизатора; 8 — шестерня и зубчатый венец синхронизатора V передачи; 9 — маслоотражательная шайба; 10 — втулка шестерни V передачи; 11 — ведущая шестерня привода спидометра; 12 — задний подшипник вторичного вала;13 — сальник; 14 — фланец эластичной муфты; 15 — гайка; 16 — уплотнитель центрирующего кольца; 17 — центрирующее кольцо; 18 — стопорное кольцо; 19 — стопорная шайба; 20 — ведомая шестерня привода спидометра; 21 — подшипник блока шестерен; 22 — болт крепления блока шестерен; 23 — блок шестерен V передачи и заднего хода; 24 — задняя крышка коробки передач; 25 —промежуточный вал |
|
Рис. 4–32. Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 — промежуточная шестерня заднего хода; 2 — болт крепления блока шестерен; 3 — шток вилки; 4 — болт крепления вилки; 5 — крышка фиксаторов |
|
Рис. 4–33. Снятие втулки шестерни V передачи: 1 — втулка |
|
Рис. 4–34. Снятие штока вилки включения V передачи и заднего хода и блока шестерен: 1 — шток вилки включения V передачи и заднего хода; 2 — вилка включения V передачи и заднего хода; 3 — дистанционная втулка; 4 — блок шестерен |
После снятия с вторичного вала внутреннего кольца заднего подшипника 12 (рис. 4–31) и ведущей шестерни привода спидометра ослабьте болты крепления крышки 5 (рис. 4–32) фиксаторов и отверните болты 2 и 4 крепления блока шестерен и вилки включения пятой передачи и заднего хода. Снимите маслоотражательную шайбу 9 (см. рис. 4–31), а затем втулку 1 (см. рис. 4–33) шестерни пятой передачи и выньте шток 1(рис. 4–34) из вилки 2. При этом со штока снимается дистанционная втулка 3. Затем снимите со шлиц промежуточного вала блок шестерен 4.
|
Рис. 4–35. Снятие промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой: 1 — промежуточная шестерня заднего хода; 2 — муфта включения V передачи; 3 — шестерня V передачи в сборе с синхронизатором; 4 — вилка включения V передачи и заднего хода |
|
Рис. 4–36. Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи: 1 — промежуточный вал; 2 — ведомая шестерня заднего хода; 3 — ось промежуточной шестерни заднего хода; 4 — ступица муфты синхронизатора V передачи; 5 — вторичный вал; 6 — шток вилки включения I и II передач; 7 — шток вилки включения III и IV передач |
Снимите одновременно промежуточную шестерню 1 (рис. 4–35) заднего хода с оси, шестерню 3 в сборе с муфтой 2 и вилкой 4 с вторичного вала.
Снимите с вторичного вала шайбу 5 (см. рис. 4–31), а затем с помощью фигурных оправок типа отверток снимите со шпонки ступицу 4 (рис. 4–36) синхронизатора пятой передачи и ведомую шестерню 2 заднего хода.
|
Рис. 3–31. Установка поршневого пальца на приспособление А.60325 для запрессовки его в поршень и головку шатуна: 1 — валик приспособления; 2 — поршневой палец; 3 — направляющая; 4 — упорный винт |
ПРИМЕЧАНИЕ
С 1992 года аннулирована шайба 5 (см. рис. 3–31) на вторичном валу и изменена конфигурация вторичного вала 1 и ступицы 3 муфты синхронизатора V передачи (на вторичном валу диаметр под ступицу был 28 мм, стал 25 мм; ширина посадочной части ступицы стала больше на толщину шайбы и посадочный диаметр уменьшен с 28 мм до 25 мм). Указанные детали не взаимозаменяемы с ранее выпускаемыми, поэтому при ремонте коробки передач «старой» конструкции соблюдайте следующие правила:
— если меняется шайба 5, то вторичный вал и ступица ставятся «старой» конструкции;
— если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их надо менять комплектно, то есть при замене ступицы меняется и вторичный вал и наоборот. В этом случае шайба не устанавливается.
Дальнейшую разборку коробки передач проводите в порядке, описанном для четырехступенчатой коробки передач.
При необходимости разберите рычаг и механизм выбора передач, для чего:
|
Рис. 4–37. Механизм выбора передач: 1 —шайба направляющей пластины; 2 — направляющая пластина; 3 — корпус рычага переключения передач; 4 — шаровая опора; 5 — сферическая шайба; 6 — пружина; 7 — упорное кольцо; 8 — стопорнрое кольцо; 9 — рычаг переключения передач; 10 — защитный чехол; 11 — фланец; 12 —блокировочная пластина заднего хода; 13 — пружина; 14 — направляющая планка; 15 — уплотнительное кольцо; А — риска |
— снимите защитный чехол 10 (рис. 4–37), стопорное и упорное кольца 8 и 7, пружину и сферическую шайбу 5 с рычага переключения передач;
— отметьте визуально расположение деталей относительно риски А, нанесенной на направляющей пластине, чтобы при сборке соединить детали в том же положении;
— отвернув гайки с болтов крепления, разъедините детали механизма выбора передач и снимите рычаг 9, его шаровую опору 4 и резиновые уплотнительные кольца 15.
Сборка пятой ступени, задней передачи и механизма выбора передач производится в последовательности, обратной разборке, с учетом следующего:
— ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач моментом 78 Н·м (8 кгс·м);
— перед установкой штока вилки включения пятой передачи и заднего хода в картер, установите на него дистанционную втулку;
— внутреннее кольцо подшипника напрессовывайте на блок шестерен пятой передачи и заднего хода, а наружное — в гнездо задней крышки;
— задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки;
— промежуточную шестерню 1 (рис. 4–35) заднего хода, шестерню 3 и вилку 4 устанавливайте одновременно;
— болт 4 (см. рис. 4–32) устанавливайте на герметизатор резьбовых соединений ТБ-1324;
— при сборке рычага переключения передач покройте смазкой ЛСЦ-15 шаровую головку или сферу шаровой опоры;
— болт крепления блока шестерен затягивайте моментом 78 Н·м (8 кгс·м);
— перед установкой фланца 14 (см. рис. 4–31) на вторичный вал нанесите на шлицы герметик УГ-9.
Дефектовка коробки своими руками на автомобиле лада 2105, проверка и устранение неисправностей в коробке лада 2107, замена и проверка масла в коробке лада 2104, ремонт коробки передач ваз 2104, ваз 2105, ваз 2107.
Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.
Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.
Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.
Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления
Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой).
Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.
Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке коробки ваз 2107.
Снятие стопорного кольца
Снимите стопорное кольцо с конца вторичного вала коробки передач ваз 2105.
Снятие центрирующего кольца эластичной муфты карданного вала выталкивателем А.40006/1 и съемником А.40005/4
Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.
Снятие фланца эластичной муфты съемником А.40005/3/9B/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу; 3 — планка 9С съемника А.40005/3; 4 — съемник А.40005/3
Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником А.40005/3/9B/9С снимите фланец эластичной муфты.
Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передач;
2 — оттяжная пружина рычага; 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач
Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 ограничения поперечного хода рычага и передвинув влево рычаг переключения передач ваз 2107, чтобы освободить его от штоков включения передач.
Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра ваз 2107, ваз 2105, ваз 2104.
Снимите со штока включения заднего хода вилку с дистанционной втулкой. Снимите с оси промежуточную шестерню заднего хода ваз 2105.
Снятие стопорного пружинного кольца шестерни заднего хода с промежуточного вала
Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала; снимите шестерню и пружинную шайбу.
Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.
С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.
Извлечение промежуточного вала из картера коробки передач
Выньте из картера коробки передач промежуточный вал ваз 2104, наклонив его.
Привод переключения передач ваз 2104: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага; 5 — рычаг переключения передач; 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка демпфера; 10 — упругие втулки демпфера; 11 — дистанционная втулка демпфера; 12 — упорная подушка демпфера; 13 — стержень рычага переключения передач; 14 — вилка выключения III и IV передач;15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17 — шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач;25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода
Снимите крышку 20 фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.
Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки; пользоваться молотком
Снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.
Извлечение первичного вала из картера коробки передач
С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.
Извлечение вторичного вала из картера коробки передач
Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора. Снимите с вала муфту синхронизатора III и IV передач ваз 2104, ваз 2105, ваз 2107.
Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора; 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник
Разберите первичный вал:
— снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;
— установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, затем пружинную шайбу и подшипник 3.
Детали вторичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — ступица синхронизатора; 4 — муфта синхронизатора; 5 — стопорное кольцо; 6 — блокирующее кольцо синхронизатора; 7 — пружина синхронизатора; 8 — шайба; 9 — шестерня III передачи; 10 — вторичный вал; 11 — шестерня II передачи; 12 — шайба; 13 — пружина синхронизатора; 14 — блокирующее кольцо; 15 — стопорное кольцо; 16 — ступица синхронизатора; 17 — муфта синхронизатора; 18 — стопорное кольцо; 19 — блокирующее кольцо синхронизатора; 20 — пружина синхронизатора; 21 — шайба; 22 — шестерня I передачи; 23 — втулка шестерни I передачи; 24 — подшипник; 25 — шестерня заднего хода; 26 — пружинная шайба; 27 — стопорное кольцо; 28 — шестерня привода спидометра; 29 — задний подшипник; 30 — сальник; 31 — фланец эластичной муфты; 32 — гайка; 33 – уплотнитель; 34 — центрирующее кольцо; 35 — стопорное кольцо
Разберите вторичный вал:
— снимите с задней стороны вала шестерню 22 1-й передачи с втулкой 23, ступицу 16 со скользящей муфтой переключения I и II передач, шестерню 11 II передачи вместе с блокирующим кольцом 14 синхронизатора;
Установка на вторичном валу стопорного кольца: 1 — оправка 41.7816.4069; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса
— установите вторичный вал с оправкой 41.7816.4069 на пресс, подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.
Разберите рычаг переключения передач и заднюю крышку:
Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка
— снимите чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;
— отсоедините оттяжную пружину 3 рычага от ушка болта 1;
— снимите манжету 19, отверните гайки крепления фланца 16 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.
Сборка коробки передач ваз 2104, ваз 2105, ваз 2107 проводится в последовательности, обратной разборке. При этом учтите, что:
— пружина 22 шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие;
— при установке картера сцепления с передней крышкой коробки передач лада классика, отверстие в передней крышке должно быть расположено так;
— перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;
— при сборке вторичного и промежуточного валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039;
Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — пружинная шайба; 2 — оправка 41.7816.4069; 3 — запорное кольцо; 4 — шестерня заднего хода вторичного вала
— при установке стопорного кольца шестерни заднего хода ваз 2104, ваз 2105, ваз 2107 используйте оправку 41.7816.4069.
