Как правильно собрать сифон?

Опубликовано Артём в 16.07.2019 16.07.2019

Сифон кухонной раковины — важный элемент, который требует обязательной сборки и установки. Современные виды разнообразны, но в целом, для работы потребуется небольшой набор инструмента, который есть в любом доме. Давайте разберемся, как собрать сифон для раковины на кухне, поскольку отдельные модели имеют определенные конструктивные особенности.

Устройство кухонного сифона

До начала сборки важно понимать, для чего нужен сифон, ведь вода из раковины может сливаться напрямую, через шланг в канализацию. За счет дополнительного элемента происходит не просто удаление грязной воды — есть и другие предназначения этой конструкции.

Главное предназначение — задержка крупного мусора и исключение его попадания в канализацию, что сокращает риски засора. Кроме того, сифон создает гидрозатвор, который защищает кухонное пространство от неприятного запаха из канализационной трубы.

Сифоны для кухни и ванной отличаются — в первом случае конструкция сложнее, поскольку в раковине собираются остатки еды и другой мусор.

Сам элемент представлен в виде одной или нескольких труб с изгибом, который выводит воду. За счет изгиба небольшое количество грязной жидкости остается в трубе, создавая отстойник. Он помогает задерживать неприятный запах, не позволяя ему распространяться в помещении.

Чаще сантехнический сифон изготавливают из пластика или латуни, которая покрывается хромом. Латунные варианты визуально красивы и подойдут для открытого типа мойки, без шкафчиков.

Главный недостаток — окисление со временем и накопление грязи, поэтому для кухонь предпочтительнее использовать пластик. Он не подвергается гниению, коррозии, оказывается прочнее, долговечнее.

Стандартно сифон из пластика комплектуется такими элементами:

защитная сетка (решетка), которая ставится в слив раковины и не дает попадать крупным отходам в канализацию;
пробка — используется для закрывания слива, чтобы набирать воду в раковину, в дешевых моделях не предусматривается;
прокладка из резины до 5 мм толщиной, которая устанавливается между раковиной и выпускной частью;
выпускной патрубок с одним или несколькими отводами, подключается к сливу, к нему могут подсоединяться стиральная, посудомоечная машины;
прокладка выпускного патрубка;
пластиковая гайка;
винт для соединения диаметром 6–8 мм;
гайка из металла;
корпус сифона;
пластиковая гайка для стяжки;
2 прокладки конусного типа;
отвод для канализации, который устанавливается сбоку сифона;
гайка для монтажа переходника;
стакан сифона, используется для сбора твердых частей, его нужно время от времени снимать и чистить;
плоская прокладка для плотной фиксации стакана;
шланг для отвода воды или трубка из пластика.

Замена сифона под раковиной на кухне требуется при выходе из строя старого элемента или по другим причинам, к примеру, покупка новой мойки с измененной конфигурацией.

Все виды сифонов делятся на коленные и бутылочные. Первые разделяются на жесткие и гофрированные, но независимо от этого, у каждого вида сложная конструкция, особенно при наличии перелива. Существуют в продаже двойные сифоны, которые подходят для двойной мойки.

Для кухонь лучше всего покупать бутылочный вид — но, если места под раковиной мало, тогда монтируют коленные модели.

Разновидности сифонов

Прежде чем мы приступим к разбору вопроса, как правильно осуществить подсоединение сифона к мойке или иному сантехническому прибору, остановимся на том, какие виды сифонов существуют. Ведь решив приобрести это изделие, вы в первую очередь задумаетесь именно о его разновидности, которая необходима конкретно в вашем случае. Для большей наглядности рассмотрим следующие изображения.

Как видно из вышеприведенных картинок, самым функциональным и удобным в монтировании на сегодняшний день является бутылочный сифон. На нем мы и остановимся.

Виды сифонов

Сифоны изготавливают из следующих материалов:

Пластиковые. Наиболее дешевые и часто используемые модели. Если сифон скрыт в тюльпане или тумбочке, то внешний его вид отходит на второй план. Вместе с тем пластиковые изделия обладают отменными эксплуатационными качествами: не подвержены коррозии, легкие, просто монтируются, не склонны к засорам.

Существуют три основных конструкции сифона:

Гофрированный сифон. Представляет собой изогнутый гофрированный шланг, необходимый изгиб которого формируется с помощью специального фиксатора. Главные достоинства таких моделей – дешевизна и простота установки. Кроме того, они не создают жесткой конструкции. Это удобно в том случае, если мойка может быть перемещена в будущем на другое место.
Трубный. Для создания гидрозатвора используется особый изгиб труб в виде латинской буквы «S». Но для прочистки засора придется разбирать всю конструкцию, поэтому такие сифоны, очень распространенные раньше, теперь не пользуются таким спросом.
Бутылочный. Наиболее популярная модель для раковины. Жесткая конструкция с открывающимся отстойником наиболее удобна в эксплуатации. Может быть выполнен как из пластика, так и из металла.

Сборка и монтаж устройства бутылочного типа

Сборку приобретенного сифона для раковины начинают с проверки комплектности изделия. Следует проверить все уплотнители и детали, имеющие резьбу, на наличие дефектов.

Как правило, к каждому изделию прилагается схема, в которой показано, как собрать сифон для раковины. Но даже если она отсутствует, а это встречается в дешевых моделях, монтаж вряд ли будет сопряжен с большими трудностями.

Выполняется сборка в следующем порядке:

В случае замены старого устройства на новое следует очистить место крепления к сливному отверстию в мойке от грязи или элементов старой прокладки.
Снизу к мойке прижимают сливной патрубок, не забыв вставить в него уплотнительную прокладку из резины, а изнутри в сливное отверстие вставляют защитную решетку, также снабженную прокладкой. Убедившись в правильности расположения уплотнителей, фиксируют соединение винтом, закручивающимся чрез решетку.

На сливной патрубок посредством стяжной гайки через конусообразную прокладку наворачивается часть в форме бутылки.

Резиновые прокладки, имеющие форму конуса, устанавливаются в конструкции сифона следующим образом: широкая их часть должна быть обращена к гайке крепления.

Затяжка всех резьбовых креплений производится от руки. Применение ключей не рекомендуется: так легко испортить эти довольно хрупкие детали.

На днище бутылочной части прикручивается крышка, снабженная своей резиновой прокладкой.

В процессе сборки допустимо использование герметика для обеспечения полной водонепроницаемости соединений. Вполне можно обойтись и без него: конструкция большинства сифонов позволяет это. Но в любом случае не стоит применять герметик при установке крышки отстойника, иначе ее будет проблематично отвернуть. А делать это время от времени придется для устранения засоров и профилактического обслуживания.

Прикрепляется отвод, соединяющий устройство с канализацией. Если его диаметр совпадает с диаметром канализационной трубы, то соединение осуществляется через штатную конусную прокладку. При несовпадении диаметров или невозможности осуществить резьбовое соединение надо приобрести резиновую манжету подходящей конфигурации. Штатная прокладка при этом не нужна.

После монтажа и затяжки всех соединений осуществляется проверка. Раковина наполняется до краев, а затем спускается. Если протечек нет, то установка сифона выполнена отлично.

Базовая комплектация бутылочного сифона

Чтобы ответить на вопрос, как установить бутылочный сифон на раковину, необходимо сначала рассмотреть, из каких деталей он состоит. Основными комплектующими бутылочного сифона для раковины или ванны являются:

защитная решетка;
комплект резиновых прокладок;
конусные резиновые манжеты;
приемный или отводной патрубок;
соединительный винт;
стяжная гайка;
днище;
соединительная гайка для канализационной трубы;
сливной патрубок.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

Технология сборки

Какую бы модель рассматриваемого сантехнического устройства вы ни приобрели, производитель обязан приложить к изделию схему по его сборке и перечень комплектующих. Именно инструкциями производителя и нужно руководствоваться в первую очередь при сборке сифона для раковины.

Но, как правило, инструкция носит схематический характер. Если вы уже не в первый раз занимаетесь сборкой изделия, вполне возможно, что схемы для вас будет более чем достаточно. Однако новичку особенно важно акцентировать внимание на моментах, о которых сейчас подробно и поговорим. Да и хозяину, который давно привык делать все своими руками, порой полезно напомнить о некоторых нюансах.

Итак, шаг первый — проверка комплектации. Казалось бы, это элементарно. Но нередки ситуации, когда «что-то тут не то» и непонятно, что к чему нужно подсоединять, потому что банально не хватает определенной детали. Реже случается избыточная комплектация. Тогда озадаченный хозяин тоже долго будет прикидывать, к чему прикрепить лишнюю гайку.
Когда с комплектацией вы разобрались и не забыли также обратить внимание на качество деталей, можно приступать непосредственно к сборке.
Проверьте нижнюю пробку. Убедитесь, что на ней нет никаких острых элементов, брака, который может повредить прокладку. Днище сифона всегда заполнено водой и наличие дефектов в этом месте конструкции неизбежно приведет к течи.
Установите решеточку, предотвращающую попадание остатков пищи в слив, и белую прокладку на отверстие в дне раковины. А с обратной стороны сливного отверстия, из-под низа, устанавливается резиновая черная прокладка. Прижмите отводной патрубок к мойке и сверху через решетку вкрутите в специальное гнездо в патрубке фиксирующий винт, диаметр которого составляет 6-8 мм. Для этого вам понадобится широкая отвертка — пожалуй, единственный инструмент, который вы будете использовать, кроме рук.
Сверху на отводной патрубок установите стяжную гайку, потом конусную резиновую прокладку. Вставьте сифон в патрубок, чтобы убедиться, что высота, на которой он находится, правильная. Закрепите его на этом уровне, вручную закрутив стяжную гайку. Установка сифона на раковину почти закончена.
После этого понадобится поместить резиновую прокладку в нижнюю крышку устройства и привинтить последнюю. В дальнейшем будет возникать необходимость ее отвинчивать, чтобы почистить все от скопившегося там мусора. Каждый раз следите за тем, чтобы не пережать прокладку.

На что стоит обратить внимание при монтаже:

При сборке устройства не используйте герметик. Когда вам понадобится разобрать его, чтобы почистить при возникновении затора, вы не сможете сделать это быстро. Вдобавок ко всему придется удалять остатки старого герметика перед тем, как обратно все закупорить. В крайнем случае используйте силикон, но лучше и вовсе обойтись одними резиновыми прокладками, которые имеются в комплекте. При условии, что они нормального качества, проблем с герметичностью стыков не должно возникнуть. Это ведь канализация, там нет давления в отличие от водопроводной трубы.
Продумайте сразу, на кухне, в ванной или в ином помещении вы будете устанавливать стиральную машину, будете или нет устанавливать посудомоечную машину, одинарной или двойной будет ваша мойка. Это необходимо для того, чтобы не понадобилось снова и снова производить установку сифона на раковину с добавлением в вашем доме новых бытовых приборов, требующих подсоединения к канализации.
Чтобы убедиться, что собранный вами сифон будет функционировать должным образом, нужно проследить, герметичны ли все соединения и нет ли в каком-то месте течи.
Все соединения должны выполняться вручную, без вспомогательных инструментов. В противном случае есть риск пережать уплотнительную резинку, что существенно снизит срок ее службы.

Сборка сифонов под раковину на кухню Ани пласт и Ани грот

Сифоны отечественного производства марок Ани пласт и Ани грот относятся к классу недорогой, но качественной сантехнической продукции. Благодаря привлекательному внешнему виду, отличным эксплуатационным характеристикам, высокому качеству изготовления и низкой стоимости они получили широкое распространение на российском рынке.

Видео — Последовательностью действий при сборке сифона марки «Ани грот»

Отечественные производители водосливной арматуры предлагают потребителям различные модели сифонов. Их сборка и установка осуществляется по общему принципу:

при покупке проверяется комплектация изделия;
согласно приложенной к инструкции схеме выполняется сборка прибора;
установка начинается с присоединения входного патрубка сифона к раковине;
затем собирается основной блок;
выполняется подключение сливного патрубка к канализационной системе;
на заключительном этапе выполняется проверка герметичности соединений.

Видео — Сборка сифона для раковины «Ани пласт»

В заключение отметим, что правильно собранный сифон будет безотказно работать в течение длительного времени. Срок службы сантехнического прибора увеличивается при соблюдении правил эксплуатации, регулярной очистке от загрязнений и своевременной замене износившихся прокладок.

Сборка сифона не отличается особой сложностью, аккуратно и тщательно выполняя рекомендованные инструкцией манипуляции, с работой справится даже неопытный в сантехническом деле человек. Тем не менее при полной неуверенности в своих силах лучше все-таки обратиться к специалистам, так как установка любого сантехнического прибора очень ответственное дело.

Подведем итог

Сборка сифона для мойки, умывальника, душевой кабины или ванны не занимает много времени и не требует специальных навыков. Однако существует ряд нюансов, о которых следует знать и учитывать их, чтобы не пришлось выполнять двойную работу, переделывая что-то. Надо все учесть, чтобы в скором времени не понадобилось менять совсем новое устройство на более функциональную модель, потому что вы забыли учесть, что рядом вы поставите стиральную машину и ее тоже нужно будет подключить к канализации через сифон.

Если же вы новичок в сантехнике и занимаетесь монтажом сифона впервые, инструкция производителя к изделию в чем-то может оказаться непонятной. Имея лишь схематическое описание последовательности сборки и монтажа устройства, она не несет важной информации и советов, которые помогут избежать ошибок и уберечь вашу кухню от протекания канализационного узла.

Кол-во блоков: 14 | Общее кол-во символов: 19199
Количество использованных доноров: 5
Информация по каждому донору:

Источник

Установка сифона для кухонной мойки своими руками

В данной статье мы детально рассмотрим процесс сборки и монтажа бутылочного сифона с переливом для нержавеющей кухонной мойки на примере изделия ORIO A40079.

Ниже представлены детали, которые идут в комплекте поставки. Я не буду называть каждую деталь на общем снимке, а сделаю это позже при сборке отдельных узлов.

1. Сборка сифона
1.1 Сборка фильтр-пробки
1.2 Сборка бутылки (стакана)
1.3 Установка патрубка
1.4 Сборка выпуска
1.5 Соединение выпуска с сифоном
1.6 Сборка перелива
1.7 Установка слива
2. Монтаж сифона

1. Сборка сифона

Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.

1.1 Сборка фильтр-пробки

Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.

Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:

1 — Грибок фильтра-пробки, 2 — Чашечка фильтра-пробки, 3 — Резиновая юбочка прокладка, 4 — Металлическая юбочка, 5 — Металлический наконечник c резьбой и шариком-фиксатором

Собираем данный элемент в последовательности представленной на схеме.

Сборка фильтр пробки сифона для раковины

1.2 Сборка бутылки (стакана)

Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:

Сборка стакана сифона для кухонной мойки

1.3 Установка патрубка

1 – гайка Ø40мм, 2 – конусная прокладка, 3 — патрубок

Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):

На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.

Установка конусной прокладки на патрубок сифона

Далее патрубок устанавливаем в уже собранную бутылку:

Затягиваем пластиковую гайку:

1.4 Начинаем собирать выпуск

Детали выпуска сифона: металлическая чашка, прокладка металлической чашки, пластиковый выпуск, прокладка пластикового выпуска

1 – металлическая чашка, 2 – прокладка металлической чашки, 3 – пластиковый выпуск, 4 – прокладка пластикового выпуска.

В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:

Сборка выпуска сифона, установка прокладки

1.5 Соединяем выпуск с сифоном

Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):

Установка прокладки между патрубком сифона и выпуском

Соединение стакана с выпуском, протяжка гайки

1.6 Собираем перелив

Детали:1 – конусная прокладка Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – трубка перелива, 5 – болт для крепления к мойке

Устанавливаем прямоугольный перелив в трубку перелива:

На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):

Трубку монтируем в отверстие в сифоне и затягиваем гайку.

Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):

Прокладки перелива: под круглую и прямоугольную мойку

Устанавливаем подходящую прокладку на перелив:

1.7 Устанавливаем слив

Детали: 1 – раздвижная трубка, 2 – гайка Ø40мм, 3 – конусная прокладка Ø40 мм.

Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.

Одеваем гайку и прокладку Ø40 мм на трубку:

Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:

Сборка бутылочного сифона с переливом завершена:

2. Монтаж бутылочного сифона с переливом:

Мы разобрались с деталями и последовательностью сборки сифона теперь рассмотрим процесс монтажа.

Для монтажа снимаем металлическую чашку сифона. Для этого выкручиваем резьбовую втулку (см. п. 1.4)

Металлическая чашка с прокладкой устанавливается сверху мойки:

Установка металлической чашки на раковину

Сифон с пластиковым выпуском и прокладкой подводится снизу мойки:

Затем металлическая чашка соединяется с пластиковым выпуском при помощи резьбовой втулки:

Соединение чашки с сифоном при помощи втулки

Если у вас нет широкой отвёртки, то протянуть соединение можно, например, пятирублёвой монетой:

Трубка слива устанавливается в отвод канализационной трубы:

Подсоединение трубки слива к канализационной трубе

Далее монтируем перелив к мойке:

Отверстие для крепления перелива к мойке

Затягиваем болт крепления перелива при помощи отвёртки:

Далее устанавливаем фильтр-пробку в металлическую чашку:

Также можно набрать в раковину воды и протестировать сифон с переливом на герметичность:

Проверяем обвязку кухонной мойки на герметичность

На этом всё. Надеюсь, данная информация была для вас полезной!

Источник

Как правильно собрать сифон для раковины своими руками

Даже если в процессе ремонта раковина на кухне или в ванной комнате остается прежней, то все коммуникации, подходящие к ней, лучше заменить. В первую очередь это касается такого изделия, как сифон. Операция довольно простая, поэтому не потребуется вызывать профессионального сантехника. Но чтобы избежать неприятных последствий, следует знать, как собрать сифон для раковины правильно.

Назначение сифона

Сифон – очень простое устройство, но выполняет оно сразу несколько важных функций:

Основное предназначение – отвод воды из раковины в канализацию.
Благодаря наличию характерного изгиба, постоянно наполненного водой, образуется гидрозатвор, не позволяющий попасть в помещение неприятным запахам из канализации.
Сифон также препятствует засорению канализационных каналов за счет установленных решеток, а многие модели имеют легкодоступные отстойники. Их периодическая очистка воспрепятствует заиливанию канализационных труб.

Только качественная установка позволит обеспечить выполнение всех этих функций. Поэтому важно знать, как правильно собрать сифон. Но первоначально следует выбрать новую модель в магазине, а разновидностей их не так уж и мало.

Материал изготовления

Сифоны делают из следующих материалов:

Металл. Обычно это латунные изделия с напылением из хрома, реже встречаются бронза, медь и сталь. Металлические устройства очень красиво смотрятся, но латунные и медные сифоны требуют бережного обращения и постоянного ухода. Приобретать сливные приспособления из такого материала следует только в том случае, если изделие будет находиться на виду. При этом еще следует подумать, как органичней вписать его в интерьер помещения. Хорошо будут смотреться сифон и смеситель, выполненные в одном стиле.

Пластиковые. Наиболее дешевые и часто используемые модели. Если сифон скрыт в тюльпане или тумбочке, то внешний его вид отходит на второй план. Вместе с тем пластиковые изделия обладают отменными эксплуатационными качествами: не подвержены коррозии, легкие, просто монтируются, не склонны к засорам.

Виды и типы

Существуют три основных конструкции сифона:

Гофрированный сифон. Представляет собой изогнутый гофрированный шланг, необходимый изгиб которого формируется с помощью специального фиксатора. Главные достоинства таких моделей – дешевизна и простота установки. Кроме того, они не создают жесткой конструкции. Это удобно в том случае, если мойка может быть перемещена в будущем на другое место. Качественный гофрированный сифон — ссылка >>>
Трубный(он же прямоточный). Для создания гидрозатвора используется особый изгиб труб в виде латинской буквы «S». Но для прочистки засора придется разбирать всю конструкцию, поэтому такие сифоны, очень распространенные раньше, теперь не пользуются таким спросом. Хорошая модель за свои деньги — ссылка >>>
Бутылочный. Наиболее популярная модель для раковины. Жесткая конструкция с открывающимся отстойником наиболее удобна в эксплуатации. Может быть выполнен как из пластика, так и из металла. Используем вот такие — ссылка >>>

Мнение эксперта Антон Цугунов

Эксперт-строитель. Предприниматель. 17 лет опыта. Более 100 завершенных объектов.

Я предпочитаю бутылочные сифоны. У них есть отстойник откуда удобно доставать мусор и мелочёвку.

Заказываю либо в Леруа, когда заказываю сантехнику, вот ссылка на хорошую и доступную модель . Либо если мне нужен красивый хромированный слив или металлическая выдвижная пробка, которая работает от нажатия, то заказываю на АлиЭкспресс, вот ссылка на проверенного продавца. Есть быстрая доставка!

Вообще я недооценивал АлиЭкспресс, очень много действительно качественных товаров и на прямую от поставщиков.

Сборка и монтаж устройства бутылочного типа

Источник

Как собрать сифон для раковины

Для отвода сточных вод с мойки, раковины, душевой кабины и ванной устанавливается сифон. Он подключается напрямую к системе канализации. Выполнить его установку и соответственно сборку сможет каждый, даже непрофессионал. В этой статье будет раскрыт вопрос, как собрать сифон для раковины. Если забежать наперед, то в большинстве случаев для этой работы необходима одна отвертка.

Для чего он нужен
Виды материалов
Гофрированный
Трубный
Бутылочный
Устройство сифонов
Сборка и монтаж сифона
Видео
Схемы

Для чего он нужен

Сифон используется непросто для отвода грязной воды. Например, в нем может задерживаться крупный мусор, проникший через защитную решетку. Соответственно это снижает риск засора канализационной трубы.

Более того, особая конструкция устройства образует гидрозатвор. Наличие колена в сифоне не позволяет проникать неприятному запаху из канализационной системы. Гидрозатвор образовывается за счет постоянного наличия воды внутри сифона.

Виды материалов

Сифон изготавливается из пластика, металла и комбинированные. В частности, красиво выглядит латунный с глянцевым хромированным покрытием. Стоит задуматься над его покупкой, если под раковину вы не планируете устанавливать тюльпан, тумбу или шкаф. В таких случаях помимо надежности, сифон должен иметь и красивый внешний вид. Согласитесь, смотреть на пластмассовый сифон не так приятно, как на металлический, да еще и блестящий.

Кроме всего прочего, это устройство изготавливается из других металлов, например, медь и бронза. Но за ними необходим специальный уход, так как спустя время они окисляются.

Если вам необходимо выдержать определенный стиль интерьера ванной комнаты, то не только сифон, но и трубы, смеситель и другие элементы должны быть выполнены из одного материала.

Чаще всего покупают пластиковые сифоны. Они имеют ряд преимуществ:

Низкая цена.
Прочность.
Небольшой вес.
Устойчивость к химическим воздействиям.
Простота в сборке и монтаже.
Возможность устанавливать в самых труднодоступных местах.
На поверхности пластика не образовывается известняковый налет.

Помимо выбора материала, сифон также имеет разные виды, рассмотрим их дальше.

Гофрированный

Эту конструкцию в народе называют просто гофрой. Состоит она из гнущейся трубки, которой можно придать любую форму, а в частности, согнуть для образования гидрозатвора. Фиксируется гофрированный сифон при помощи специального хомута. К главному достоинству можно отнести низкую стоимость, а также возможность беспрепятственно передвигать мойку в сторону. Гофра без затруднений растянется и приобретет необходимую форму.

Трубный

Это изделие напоминает гофрированную конструкцию. Единственное различие в том, что сифон имеет достаточную прочность и жесткость. По своему внешнему виду такой сифон представляет изогнутую трубку необходимой формы для образования гидрозатвора. Подключается он к канализационной трубе и раковине без всевозможных гаек. Однако в нем имеется явный недостаток. Если потребуется передвинуть раковину, то сделать это будет затруднительно. Более того, такие сифоны плохо чистятся. Учитывая это, все больше людей отказываются от трубного сифона.

Бутылочный

Исходя из названия, форма такого устройства напоминает бутылку. Устройство его очень простое. В имеющейся колбе есть отстойник, который при необходимости можно легко почистить. Также в нем есть выводная гофрированная труба. Главное преимущество бутылочной конструкции в том, что ее очень легко обслуживать. Достаточно открутить 2 гайки и сифон можно полностью изъять из-под раковины для прочистки.

Устройство сифонов

Практически все сифоны имеет аналогичное устройство. По этой причине рассмотрим основные элементы. После этого узнаем детали его монтажа.

Пробка. Она может быть резиновой, металлической и пластмассовой. К ней крепится кольцо и цепочка. Используется она если необходимо в раковину набрать воду, например, для небольшой стирки.
Защитная решетка. Ее установка выполняется только с резиновой прокладкой. Решетка предотвращает попадание крупного мусора в канализацию, а прокладка делает слив герметичным.
Отводной патрубок. На этом патрубке имеется небольшой бортик и рельефные кольца, на который укладывается прокладка. За счет такой формы при закручивании прокладка не смещается. Зажимается она пластиковой гайкой.
Съемное колено. Этот элемент чаще всего необходимо снимать для его очистки. Фиксируется оно пластиковой гайкой. Под нее устанавливается конусная прокладка.
Отвод для перелива. С использованием плоской или конусной прокладки к нему закрепляется гибкий гофрированный шланг. Он, в свою очередь, соединяется с основной конструкцией сифона.
Переливной патрубок. Не все типы сифонов с переливом, чаще всего для раковин его нет.

Другие детали сифона, вы сможете найти на предоставленной схеме:

Сборка и монтаж сифона

К сифону всегда прилагается инструкция по сборке. Это значительно упрощает процесс работы, если вы занимаетесь этим впервые. Обратите внимание на важные нюансы, следуя которым вы осуществите сборку сифона качественно:

Герметичность – важное требование каждого соединения. Даже если вы купили собранную конструкцию, проверьте на каждом стыке наличие уплотнительной резинки. Также убедитесь в том, что все гайки затянуты. Касательно последнего, не стоит переусердствовать, ведь пластиковую резьбу очень легко сорвать.
При установке сифона нередко необходим герметик. Например, некоторые резиновые прокладки можно промазать прозрачным силиконом. Это сделает соединение еще более качественным.
Если конструкция имеет винт для фиксации защитной решетки, то убедитесь, что в основном патрубке имеется металлическая гайка. При закручивании этого болта, следует контролировать правильное расположение уплотнительной резинки. Также не следует слишком затягивать гайку, иначе ее резьбу можно сорвать.
Соединение сливного патрубка с канализационной трубой должно осуществляться только через резиновый уплотнитель.

Процесс сборки и монтажа сифона выполняется одновременно. На сливное отверстие в раковине прикладываете резиновый уплотнитель и фиксируете защитную решетку. В некоторых типах решеток, прокладка устанавливается снизу. За счет этого вода в раковине не будет стоять. Если же конструкция подразумевает установку прокладки сверху, то ее можно не использовать, а место стыковки тщательно промазать герметиком.

Снизу под раковиной приставляете приемный патрубок и при помощи винта или пластиковой гайки (в зависимости от конструкции сифона) закрепляете сливную решетку. Следите за тем чтобы фланец с прокладкой не прокручивался. В противном случае прокладка может сместиться и соединение не будет герметичным.

Далее необходимо собрать основную часть сифона. На отводной патрубок под раковиной надеваете гайку и конусную прокладку. После надеваете верхнюю часть сифона на необходимую высоту и фиксируете ее пластиковой гайкой.

В крышку сифона необходимо положить плоскую резиновую прокладку и закрутить вторую часть корпуса.

При соединении всех этих элементов использовать герметик не нужно. Это объясняется тем, что спустя время вам потребуется раскручивать сифон для его очистки.

Теперь надеваете отводящий сливной патрубок, на котором также должна быть гайка и резиновая конусная прокладка. На него крепите гофрированный шланг, который направляете в канализационное отверстие.

В завершение поставьте под раковину емкость и включите воду для проверки конструкции на предмет течи. Если после слива воды течь не обнаружилась, вся работа проделана успешно. В ином случае необходимо будет поправить резиновые прокладки.

Отдельно стоит сказать о стыковке сифона с канализацией. В большинстве случае диаметр шланга 50 или 40 мм. Если гофра имеет Ø50 мм и такой же размер канализационной трубы, то достаточно наличие уплотнительной резинке на раструбе. Если же размер гофры 40 мм, то потребуется купить резиновый манжет с переходом на Ø50 мм.

Так, мы узнали с вами о том, что установка сифона и его сборка может быть выполнена самостоятельно. Теперь если на кухне или в ванной необходимо будет произвести замену сифона, то сделать это вы сможете своими силами. В дополнение к этой статье, предлагаем вам ознакомиться с видео и схемами сборки и монтажа этого небольшого, но важного устройства.

Видео

В том видеоматериале подробнее рассказывается о тонкостях сборки и монтажа сифона на раковину:

Схемы

На схемах представлены детали сборки и монтажа сифона:

Источник

Сифон Orio А-4007 для мойки бутылочный с переливом 3 1/2″, 40 мм

Описание

Сифон с большим корпусом и отстойником, выпуском с нержавеющей чашкой Ø114мм для мойки с прямоугольным переливом.

В комплекте идут две прокладки на перелив – прямоугольная на квадратную форму мойки и полукруглая на круглую форму мойки.

Необходим отвод в канализацию.

материал сифона: полипропилен
материал решетки: нержавеющая сталь
диаметр решетки: 114 мм
входное отверстие 3-1/2″
выходное отверстие: 40 мм
регулировка по высоте: 125–200 мм
длина перелива: 300 мм
прокладка плоская: 63x40x7,5 мм
прокладка полукруглая: 63x40x11 мм

Комплектация:

Стакан 40: 1
Прокладка корпуса 40: 1
Корпус 40: 1
Прокладка коническая Ø40мм: 2
Гайка Ø40мм: 3
Патрубок 40: 1
Прокладка торцевая Ø40мм: 1
Горловина 90 с переливом: 1
Прокладка 90 нижняя: 1
Прокладка 90 верхняя: 1
Комплект решетки D=114мм: 1
Гайка Ø25мм 1:
Гофрошланг Ø25мм 25 (30 см) белый: 1
Перелив мойки: 1
Прокладка под перелив мойки прямая: 1
Прокладка под перелив мойки круглая: 1
Винт 5х20: 1
Прокладка коническая д.25мм: 1

Техническая информация

Доставка по всей россии

Собственная, развивающаяся сеть супермаркетов «Порядок» и точки самовывоза, сотрудничество с лучшими транспортными компаниями, контроль времени комплектации заказов — всё это позволяет нам доставлять товары в любую точку России в сжатые сроки!

Надежность

Вам больше не нужно помнить пароли — доступ в личный кабинет осуществляется по уникальному SMS-коду. Никто не сможет узнать Ваши личные данные, воспользоваться бонусами или скидкой по дисконтной карте.

Бонус в порядке

Карта лояльности сети «Порядок» — скидки для постоянных покупателей, а также призы за отзывы о товарах. Получайте скидки на товары в интернет-магазине и розничной сети «Порядок»!

Наши цены ниже!

В интернет-магазине «Порядок» цены значительно ниже, чем в розничных магазинах. Кроме того, зарегистрированные пользователи регулярно получают скидочные купоны и специальные предложения.

У данного товара нет ни одного отзыва, добавьте отзыв, станьте первым!

Источник

Приветствую всех, кто интересуется монтажом сифонов от Orio! В этой статье я поделюсь с вами своим опытом и экспертными знаниями, чтобы помочь вам собрать сифон этой замечательной марки. Orio — это одна из ведущих компаний, специализирующихся на производстве сантехнического оборудования, и их сифоны являются надежными и стильными решениями для вашей ванной комнаты.

Подготовка к сборке сифона

Прежде чем мы начнем собирать сифон от Orio, необходимо убедиться, что у вас есть все необходимые инструменты и материалы. Вам понадобятся гаечные ключи разных размеров, отвертки, присоски, прокладки, герметик и, конечно же, сам сифон от Orio. Проверьте, чтобы все детали были в комплекте, и убедитесь, что у вас есть инструкция по сборке. Если ее нет, вы можете найти ее на официальном сайте Orio или обратиться к менеджерам по технической поддержке, чтобы получить необходимую информацию.

Сборка сифона

Теперь, когда вы все подготовили, мы можем приступить к самой сборке сифона от Orio.

Шаг 1: Распакуйте комплект и проверьте наличие всех деталей.
Шаг 2: Сначала возьмите гибкую трубу и прикрепите ее к дренажному отверстию в стене или полу ванной комнаты. Убедитесь, что она надежно закреплена и герметично прилегает.
Шаг 3: Прикрепите другой конец гибкой трубы к сифону. Убедитесь, что все гайки и прокладки плотно закручены, чтобы предотвратить утечки воды.
Шаг 4: Затем возьмите пробку и вставьте ее в сифон. У некоторых моделей от Orio есть механизм для открывания и закрывания пробки, так что уточните это в инструкции.
Шаг 5: При необходимости установите дополнительные аксессуары, такие как перелив или переключатель для душа. Убедитесь, что они правильно закреплены и не вызывают никаких проблем при использовании ванной комнаты.
Шаг 6: Завершите сборку, проверьте все соединения и затяните гайки при необходимости. Убедитесь, что все закреплено надежно и герметично.

Итог

Теперь вы знаете, как собрать сифон от Orio! Следуя простым инструкциям и используя правильный инструментарий, вы сможете без проблем выполнить эту задачу. Orio предлагает качественные и надежные сифоны, которые будут долго служить вам без проблем и утечек. Не забывайте соблюдать правила безопасности при работе с водой и всегда следуйте инструкции от производителя. Удачной сборки и приятного использования вашего нового сифона Orio!

«Собрать сифон от Orio — это не только функциональное решение для вашей ванной комнаты, но и шанс придать ей уникальный стиль и красоту. Не бойтесь экспериментировать с дизайном и выбирать то, что отражает вашу индивидуальность.»

Не нашли ответ на вопрос? Возможно, вам поможет наш похожий материал ниже, который мы специально подобрали для Вас 🙂

Orio сифоны как собрать

Разборка и сборка сифонов — это важные процедуры, которые требуют определенных навыков и знаний. Часто сифоны разбираются в случае необходимости их чистки или замены деталей. Orio сифоны являются одними из самых популярных и надежных на рынке. В этой статье мы расскажем, как правильно разобрать и собрать сифон этой марки.

Шаг 1: Подготовка к разборке

Перед тем, как приступить к разборке сифона, необходимо обезопаситься от возможных протечек или разбрызгивания воды. Закройте главный вентиль водоснабжения, чтобы отключить подачу воды в рабочую зону. Также рекомендуется использовать резиновые перчатки для защиты от грязи и обезжиривание деталей перед началом работы.

Шаг 2: Разборка сифона

Первым шагом разборки сифона является отвинчивание соединительных гаек, которые крепят его части. Следует аккуратно открутить гайки с использованием специального ключа. После этого снять заглушку с верхней части сифона и удалить изнутри бачка все накопившиеся загрязнения с помощью губки или щетки.

Далее необходимо разобрать предохранительный клапан. Он обычно имеет вид пробки и защищает от протечек воды. Сняв клапан, проверьте его состояние и обратите внимание на присутствие повреждений или засоров. Если клапан поврежден, необходимо заменить его на новый.

Также следует осмотреть прокладку на днище таза. Если она изношена или повреждена, рекомендуется заменить ее на новую. Осмотрите также другие детали сифона и при необходимости замените или почистите их.

Шаг 3: Сборка сифона

Сборка сифона начинается с установки новой или отремонтированной прокладки на днище таза. Оставшуюся часть прокладки нанесите на днище бачка. Затем установите предохранительный клапан на свое место и аккуратно закрепите его гайкой.

Далее соберите оставшиеся части сифона в обратном порядке и плотно закрепите их с помощью соединительных гаек. Убедитесь, что все гайки аккуратно завернуты и не вызывают утечек воды.

Итог

Сборка сифона Orio — это процесс, который может показаться сложным на первый взгляд. Однако, следуя указанным шагам и имея некоторый опыт, вы сможете успешно собрать сифон и обеспечить его надежную работу. Важно помнить о правильной подготовке, выборе качественных деталей и аккуратности в работе. С учетом этих условий ваш сифон будет служить вам долго и надежно.

Orio сифоны: как правильно собрать

Орио сифоны — это инновационные системы для слива воды в раковинах, унитазах и других сантехнических приборах. Эти сифоны являются надежными и эффективными приспособлениями, которые обеспечивают герметичность и предотвращают неприятный запах.

Шаг 1: Подготовка инструментов и материалов

Перед началом сборки орио сифона важно подготовить необходимые инструменты и материалы. Вам понадобятся:

Отвертки различных размеров
Гаечные ключи
Прокладки
Монтажная лента
Смазка для резьбы

Шаг 2: Разборка сантехнического прибора

Прежде чем приступить к сборке орио сифона, необходимо разобрать сантехнический прибор (раковину или унитаз) до его основных элементов. Тщательно прочистите все отверстия и удалите старый сифон.

Шаг 3: Распределение элементов орио сифона

Теперь необходимо разложить все элементы орио сифона на рабочей поверхности. Убедитесь, что у вас есть все необходимые элементы и проверьте их наличие в соответствии с инструкцией.

Шаг 4: Сборка орио сифона

Процесс сборки орио сифона начинается с установки уплотнительных прокладок на соединительные муфты. Убедитесь, что прокладки плотно прилегают к поверхности.

Совет эксперта: перед установкой прокладок, рекомендуется обработать поверхность смазкой для резьбы. Это обеспечит более герметичное соединение и защитит от возможных утечек.

Затем необходимо установить гайки на муфты и плотно закрутить их гаечными ключами. Убедитесь, что соединение достаточно крепкое, чтобы предотвратить его самопроизвольное разъединение.

После закрепления гаек, нужно проверить установку и герметичность соединений. Протестируйте систему, наполнив раковину или унитаз водой и наблюдая за потенциальными утечками. В случае обнаружения проблем, плотно закрутите гайки или замените уплотнительные прокладки.

Итог

Сборка орио сифона требует определенных навыков и инструментов. Однако, следуя нашей пошаговой инструкции, вы сможете самостоятельно выполнить эту задачу на высоком уровне. Будьте внимательны и не забывайте проверять каждое соединение на герметичность.

Собрав орио сифон правильно, вы обеспечите надежную защиту от запаха и утечек в вашей сантехнике. Удачи вам в проведении ремонта и обслуживания сантехнического оборудования!

Источник

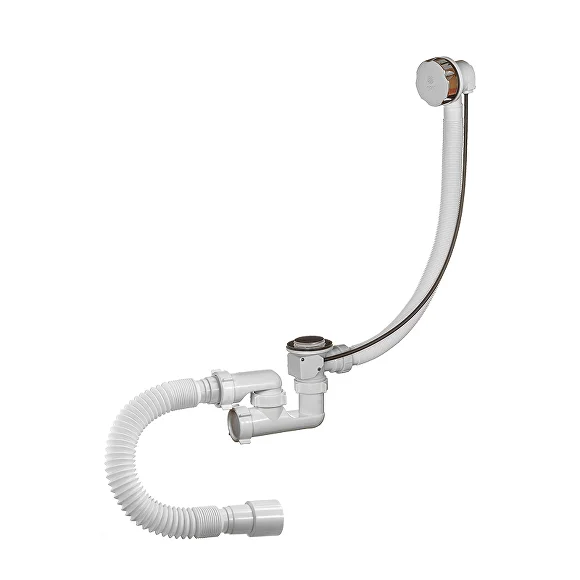

А-40089 Сифон для ванны 1 1/2″х40, «S» тип, с переливом и гибкой трубой 40-40/50

прокладка бабочка ТЭП

Сифон 1 1/2″х40, с переливом и нержавеющими чашками, для ванн и глубоких душевых поддонов. Конструкция сифона S-образная, прямоточная. В комплекте латунная цепочка с пробкой. Отвод в канализацию гибкая труба 40 – 40/50.

В комплекте идут полированные нержавеющие чашки на слив и перелив. Сифон комплектуется нержавеющими винтами и гайками М6 и хромированной латунной цепочкой L-500мм с кольцами на концах. После использования, пробку можно воткнуть в чашку перелива. Прокладка бабочка на слив сделана из качественного материала ТЭП. Литая конструкция сифона самоочищающаяся и позволяет добиться максимальной скорости слива воды. Гибкий отвод позволяет подключить слив сифона к канализации с диаметрами 40 или 50мм.

Сборка сифона для ванны А-40089

ORIO рассказывает о сборке сифона для ванны, артикул А-40089. Сифон для ванны 1 1/2» x 40, с переливом, с гибкой трубой 40х40/50 (дл. 370 мм)

Выбор сифона. «S»образный или регулируемый?

Какой сифон выбрать? «S»образный или регулируемый? Смотрите ролик, в котором сравниваются два сифона А-40089 и А-80089.

Продукция с похожими характеристиками

Обновлено: 11.07.2023

Приобрёл сегодня данный сифон за 435 рублей(цена более чем лояльная к нашему кошельку),это конечно плюс.Теперь о недостатках(они не смертельны,но неприятны,если их устранить,пропадёт смысл покупать импортные аналоги):торцевая прокладка выступает внутрь нижнего излива,так называемого «колено»,на половину своей ширины,чем заужает проходное отверстие на соединении «колена» с ответной частью и снижает пропускную способность сифона(кстати говоря,импортные производители указывают в характеристиках пропускную способность сифона в литрах в минуту).Прокладку надо сделать в два раза уже.
Само «колено» чересчур длинное,это затрудняет монтаж из-за необходимости в тесном пространстве под ванной собирать конструктор из уголков и переходов вместо того,чтобы максимально коротко и прямо соединить сифон с канализацией минимальным количеством углов для спрямления трассы.Лично я гофру не использую в принципе.
Заход на резьбы хреновый,если честно,да и резьбы плотноваты.Видимо проблема с оснасткой на производстве.
Конусные прокладки аж просвечиваются🙂И жестковаты немного,но уплотняют изначально неплохо.
Винты крепления чересчур длинные.Кому принципиально,можно и отрезать болгаркой.Но всё же.
В целом и общем неплохо,но если доработать изделие,то можно будет гордиться нашими производителями и поддерживать их покупкой их товара.

ORIO 8 วันที่ผ่านมา

Ещё раз спасибо за развёрнутую мысль! Всегда приятно выслушать аргументированные мнения). Про торцевую согласен, не знаю зачем так сделали, я 7 лет в фирме, до меня всё делалось, возможно она идёт на разные виды продукции и где-то сидит лучше. Но идея пролить сифон с оригинальной прокладкой и подрезанной интересна), вряд ли конечно увижу разницу в домашних условиях(. Пропускная способность прикольно, опять же я могу рассчитать из своих опытов(есть на канале ролики), но боюсь это будет не очень корректно. Про длинное колено)…это лучший сифон, что есть. Многие хотят, чтобы сифон был компактнее, но все забывают про водяной затвор 55мм, что должен быть по Госту, в маленьком он будет маленьким и его будет легче вытянуть, соответственно вонь появится. Если хотите поудобнее установку), то рекомендую 80089(регулируемый). По гофре я не такой противник, НО, если гофра не длинная. У нас прилично хейта, что мы стали комплектовать сифон гофрой короткой, сложно объяснить людям почему 650мм это слишком много). Про гайки… с весны производство работает на полную, видно стали подливать и старую гайку, она потуже идёт, чем новая. Про прокладку…просвечивает)), ну так она конусная же), с одной стороны тонкая, с другой толстая, в корпусе сифона тоже есть фаска, в которую входит прокладка и закручиванием гайки уплотняет хорошо. Про винты…экономика побеждает (, легче закупать одну длину винта и везде им комплектовать, чем два размера. Как-то так, про ролик с проливкой подрезанной прокладкой серьёзно подумаю). Спасибо!

ORIO 8 วันที่ผ่านมา

ORIO рассказывает о сборке сифона для ванны, артикул А-40089. Сифон для ванны 1 1/2» x 40, с переливом, с гибкой .

Сборка сифона А-4008 для ванны

มุมมอง 2.8K ปีที่แล้ว

ОРИО рассказывает как правильно собрать прямоточный сифон А-4008 для ванны с переливом. Более подробную .

Установка слива на ванну своими руками

มุมมอง 98K 3 ปีที่แล้ว

Сборка и установка сифона для ванны своими руками

มุมมอง 540K 6 ปีที่แล้ว

Сборка сифона для ванны А-7008

มุมมอง 5K 2 ปีที่แล้ว

ОРИО рассказывает как собрать сифон ОРИО А-7008 с пластиковым выпуском для ванны. Более подробную информацию .

Читайте также:

Можно ли песок смывать в унитаз
Стойка для душевой кабины с подключением шланга
Кто делает разводку труб в квартире
Соединение кровельной воронки с пнд трубой
Чистка колодцев в сморгони

ORIO рассказывает о сборке сифона для ванны, артикул А-40089.
Сифон для ванны 1 1/2’’ x 40, с переливом, с гибкой трубой 40х40/50 (дл. 370 мм). Более подробную информацию об этом сифоне можете на сайте производителя 🤍orio.ru/a40089

А бывает такое что не все есть? например часть перелива? я купила а там не оказался перелив белый пластик

Галька Питерская

2023-08-05 19:31:38

Заменяли сегодня старенький E-155 на новенький А-40089 и заметили, что дырка прохода в гофру на несколько миллиметров уже, чем на старом. Мда уж. Самое забиваемое место сифона, сделали ещё более забиваемым. Вот такой прогресс у сифонов!

Галька Питерская

2023-08-04 10:15:26

При покупке Российских сифонов любого производителя, покупайте всегда сразу два экземпляра, так как нервы и время дороже денег. Из двух потом соберёте один нормальный, так как везде либо недокомплект какойнить резинки, либо корявая обработка стыкующихся деталей требующая шлифовки, либо другие косяки, такие, как дырки и заломы.

КОХАГЕН Дмитрий Анатольевич

2023-08-03 17:15:24

Купил Orio А-40089 и вижу, что старый ANI E-155 не обязательно весь заменять, так как все части 1 в 1 подходят и на вид, как с одного завода. В общем из двух собрал один!
Видимо все Российские фирмы у одного Китайца заказывают =) Хотя у Orio всё же один плюс есть: У него всё до сих пор на гайках, а у Ани в новых ревизиях гайки убрали и всё теперь вворачивается напрямую в пластик, плохо стягивается и часто срывает резьбу. Orio пока не пошёл на такие мерзкие удешевления, как ANI, но вот шланг перелива мне у Orio не понравился, он не регулируемый по длине в отличии от ANI, поэтому шланг оставил старый грязный <>_<>

Некомплект! Пидары блять

Фан Аккаунт

2023-01-29 12:30:10

Спасибо большое. Очень помогло. Все доступным и понятным языком.

screw_and_paint

2023-01-28 15:32:32

Нету белой прокладки под блестяшку перелива. Вы предлагаете ставить металл на металл?

Прокладка решетки перелива слишком тонкая и узкая

Виктор Мичурин

2022-10-02 06:44:51

Прокладку нижней чажки не поставил вафел

MixLoader

2022-08-14 10:44:51

Вот так и должно быть — ссылка на видео инструкцию прямо на упаковке от товара!

Каша в голове

2022-07-09 09:16:43

Помогло)сифон отличный.

Ksenia V

2022-01-18 13:57:22

Я сама собрала сифон благодаря видео! Спасибо, без него бы не справилась!

Артур Александрович

2021-09-10 12:39:15

Приобрёл сегодня данный сифон за 435 рублей(цена более чем лояльная к нашему кошельку),это конечно плюс.Теперь о недостатках(они не смертельны,но неприятны,если их устранить,пропадёт смысл покупать импортные аналоги):торцевая прокладка выступает внутрь нижнего излива,так называемого «колено»,на половину своей ширины,чем заужает проходное отверстие на соединении «колена» с ответной частью и снижает пропускную способность сифона(кстати говоря,импортные производители указывают в характеристиках пропускную способность сифона в литрах в минуту).Прокладку надо сделать в два раза уже.
Само «колено» чересчур длинное,это затрудняет монтаж из-за необходимости в тесном пространстве под ванной собирать конструктор из уголков и переходов вместо того,чтобы максимально коротко и прямо соединить сифон с канализацией минимальным количеством углов для спрямления трассы.Лично я гофру не использую в принципе.
Заход на резьбы хреновый,если честно,да и резьбы плотноваты.Видимо проблема с оснасткой на производстве.
Конусные прокладки аж просвечиваются🙂И жестковаты немного,но уплотняют изначально неплохо.
Винты крепления чересчур длинные.Кому принципиально,можно и отрезать болгаркой.Но всё же…
В целом и общем неплохо,но если доработать изделие,то можно будет гордиться нашими производителями и поддерживать их покупкой их товара.

Коран и нашиды 🌼

2021-07-19 10:47:28

Как его установить если не сходится последние конструкции ?

Евгений Вешта

2021-07-17 08:11:55

В комплектации отсутствует одна прокладка и вторая прокладка несоответствует диаметру перелива. Сам пластик резьба сразу при закручивании идет туго. Нерекомендую, две прокладки в итоге докупал!

Рупор Правды

2021-05-27 12:37:03

Бумажную инструкцию не судьба положить?

Oleeeg__

2021-01-22 19:01:25

Всё отлично собралось! Спасибо за видео! Лайк!!!

Алексей Сухоносов

2020-12-12 20:20:04

Сифон хреновый. Пробка не держится в сливной решетке. Болты длинные по длине не подогнанные. Болт на верхней решетке может пропускать воду по резьбе — надо мазать герметиком болт и гайку! Сборщик идиот — перепутал прокладки верхнюю с нижней. Продукт — отстой, к покупке не рекомендую!

Сергей Колесников

2020-10-13 16:53:11

Ребята в Железногорске Курская область марка такой ванны(брак!!!!!!!!)

Строительные технологии

МЕНЮ

Сборка сифона для ванны орио а 40089 — 90 фото

Обновлено: 18.09.2023

Читайте также:

Что делать если йод печет — 96 фото
Как подключить вытяжной вентилятор к розетке — 84 фото
Согласование замены окон с управляющей компанией — 83 фото

Описание товара

Описание товара
Наши преимущества
Отзывы
Видеообзор

Описание

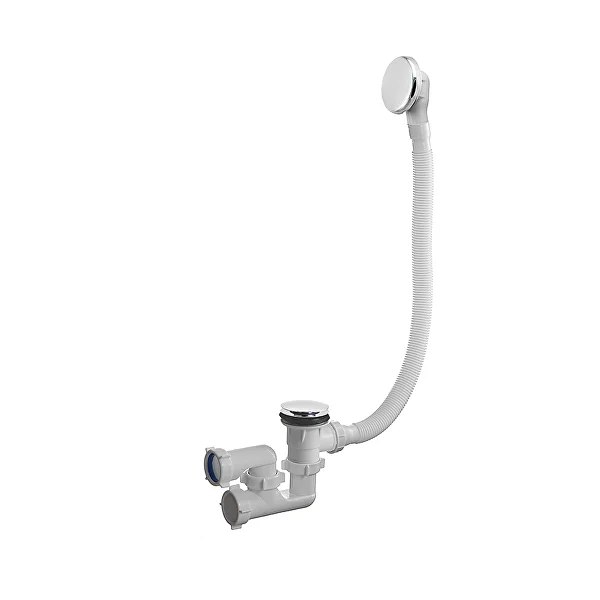

Сифон 1 1/2″х40, с переливом и нержавеющими чашками, для ванн и глубоких душевых поддонов.

Конструкция сифона S-образная, прямоточная.
В комплекте латунная цепочка с пробкой.
Отвод в канализацию гибкая труба 40 – 40/50.
материал сифона: полипропилен
материал решетки: нержавеющая сталь
материал цепочки: хромированная латунь
диаметр решетки слива: 70 мм
входное отверстие: 1-1/2″
выходное отверстие: 40 мм
диаметр решетки перелива: 65 мм
гибкая труба: 40–40/50 мм
длина гибкой трубы: 220–370 мм
вес штуки нетто: 0,373 кг

Комплектация:

Гайка Ø40мм: 2
Прокладка коническая Ø40мм: 1
S-образный изли: 1
Прокладка торцевая Ø40мм: 1
Горловина 40 с переливом: 1
Прокладка горловины 40: 1
Прокладка решетки: 1
Прокладка обвязки: 1
Комплект решетки D=70 (решетка D=70, винт 6х75, гайка М6): 1
Прокладка коническая Ø25мм: 2
Гайка Ø25мм :2
Гофрошланг Ø25мм (55 см) белый: 1
Перелив ванной: 1
Комплект решетки =66 (решетка D=66, винт 6х55, гайка М6,цепочка): 1
Пробка для ванной: 1
Гибкая труба 40-40/50: 1

Вы можете приобрести «Сифон для ванны, 40х40/50, с выпуском, Orio, А-40089» и другие товары в нашем интернет-магазине в Липецке по низким ценам и с бесплатным самовывозом.

Техническая информация

Бренд
Страна производства
Назначение
С выпуском
С переливом
Артикул производителя

А-40089
Вес в упаковке

390 г
Габариты упаковки

47 x 27 x 8 см

Нужно более подробное описание

Доставка по всей россии

Надежность

Вам больше не нужно помнить пароли — доступ в личный кабинет осуществляется по уникальному SMS-коду. Никто не сможет узнать Ваши личные данные или воспользоваться бонусами.

Бонус в порядке

Наши цены ниже!

Как получить бонусы за отзывы?

Комментарий: Сифон для ванны покупала в Порядке за 358 рублей с бонусами, за эту цену — качество отличное! Всё без проблем установилось, нигде не пропускает воду, сам пластик довольно прочный на вид. Не разочаровалась

Опыт использования: Неделя

Достоинства: Хороший сифон, невысокая цена. Отливка пластика, прокладки без брака.

Недостатки: Было бы неплохо напечатать схему сборки хотя бы на самой полиэтиленовой упаковке.

Комментарий: Сифон свою функцию выполняет исправно.

Опыт использования: Больше года

Достоинства: Цена

Недостатки: Нет

Комментарий: Сифон установили больше года назад, прекрасно выполняет свою функцию. Приятно низкая цена, но качество ничем не уступает более дорогим сифонам. Рекомендую

Опыт использования: Только купил

Достоинства: Есть видео инструкция по монтажу

Недостатки: Не обнаружено

Комментарий: Подкупило то, что есть видео инструкция, всё-таки деталей много в комплекте, надеюсь, что справлюсь с установкой, цена ниже чем в других магазинах, рекомендую к покупке

Виктория Бондаренко

26.02.2022

Опыт использования: Только купил

Комментарий: Сифон исправно выполняет свою функцию уже больше четырёх лет.Не потёк,не сломался

Дмитрий Хомутов

06.01.2022

Опыт использования: Только купил

Достоинства: Дешёвая цена, доступные запасные части.

Недостатки: Грубый шов на гофрированном шланге.

Комментарий: На первый взгляд конструкция слабая, после установки ничего нигде не течёт. Есть ссылка на видео инструкцию.

Опыт использования: Неделя

Достоинства: Качество, цена дешевле чем в других магазинах!

Недостатки: Нет

Опыт использования: Неделя

Достоинства: На вид сделано качественно. Собирается интуитивно, инструкцией не пользовался. После сборки нигде не протекает, все чётко по размеру, как говорится, «при сборке напильником не пользовался». Две недели, все в норме. Но не всё так гладко,- см недостатки.

Недостатки: Во-первых, нижняя гайка завинчивается с большим люфтом, даже при небольшом усилии перескакивает через резьбу (она на втором снимке крупным планом). Во-вторых, фланец на торце трубки узкий, и даже при незначительном затягивании вышеуказанной гайки прокладка деформируется и проминается внутрь трубки. Не переусердствуйте при затягивается.

Комментарий: Если не переусердствовать при затягивании гаек, то товар вполне неплох, берите.

Владимир Андреев

12.01.2023

Опыт использования: Только купил

Достоинства: Нормальный сифон для ванны , если с учетом скидки баллами , цена интересная. Качество деталей неплохое .

Недостатки: Нет схемы сборки, точнее, куда идет синяя плоская прокдадка , а куда белая с бортиком.

Комментарий: Схему посмотрел в нете .

Это тоже интересно:

Ornovin таблетки инструкция по применению

Ordinary hair care инструкция по применению

Orbis data micro 2 инструкция

Original series tws headset инструкция на русском

Ornisid fort 500 mg инструкция на русском

Источник

Обновлено: 11.07.2023

ORIO 8 วันที่ผ่านมา

сборка сифона орио а 40089

ORIO рассказывает о сборке сифона для ванны, артикул А-40089. Сифон для ванны 1 1/2» x 40, с переливом, с гибкой .

Сборка сифона А-4008 для ванны

มุมมอง 2.8K ปีที่แล้ว

ОРИО рассказывает как правильно собрать прямоточный сифон А-4008 для ванны с переливом. Более подробную .

Установка слива на ванну своими руками

มุมมอง 98K 3 ปีที่แล้ว

Сборка и установка сифона для ванны своими руками

มุมมอง 540K 6 ปีที่แล้ว

Сборка сифона для ванны А-7008

มุมมอง 5K 2 ปีที่แล้ว

ОРИО рассказывает как собрать сифон ОРИО А-7008 с пластиковым выпуском для ванны. Более подробную информацию .

Читайте также:

Можно ли песок смывать в унитаз
Стойка для душевой кабины с подключением шланга
Кто делает разводку труб в квартире
Соединение кровельной воронки с пнд трубой
Чистка колодцев в сморгони

Источник
