Инструкция по сборке, 7 пунктов.
Инструкция по сборке софтбокса Godox 60*90
Софтбокс необходимый аксессуар при фуд съемке.
Благодаря использованию на фуд съемке софтбокса, получается мягкий светотеневой рисунок на блюдах.
В комплект софтбокса Godox 60*90 входит:
1. Защитный чехол
2. Спицы, 4 штуки
3. Адаптер под крепление Bowens
4. Основной рассеиватель
5. Малый рассеиватель
6. Соты
7. Софтбокс 60*90
Софтбокс Godox 60*90 подходит как для фото, так и для видео съемки.
Как собрать софтбокс Godox 60*90?
В какие отверстия адаптера под крепление Bowens вставить спицы?
1.Спицы и софтбокс
Продеваем спицу сначала в проушину посередине софтбокса, после вставляем в карман ближе к краю софтбокса.
Повторяем этот шаг со всеми 4 спицами.
2. Устанавливаем спицы в адаптер Bowens
Адаптер под крепление Bowens в комплекте с софтбоксом универсальный, имеет множество отверстий.
Как правильно собрать спицы в адаптер софтбокса Godox 60*90?
Устанавливаем спицы в отверстия адаптера[3][1] и [3], как на фотографии.
3. Устанавливаем малый рассеиватель
Малый рассеиватель крепится карабинами к резинкам внутри софтбокса.
На практике в фуд съемке не пользуюсь малым рассеивателем.
4. Устанавливаем основной рассеиватель
Основной рассеиватель крепится на липучку по внешнему периметру софтбокса Godox 60*90
Если будете использовать на съемке соты, установите большой рассеиватель ближе к внутренней части софтбокса.
Таким образом останется место под крепление сот.
5. Соты
Соты устанавливаются на липучку по внешнему периметру софтбокса.
На практике для фуд съемки не использую соты.
6. Регулировка положения в кронштейне
Регулировка положения софтбокса Godox 60×90 в кронштейне на стойке по часовой или против часовой стрелки осуществляется при помощи регулировочного болта в адаптере Bowens
7. Установка в кронштейн на стойку.
Застегиваем заднюю часть софтбокса Godox 60×90 на липучки.
Сборка софтбокса завершена.
Устанавливаем софтбокс в кронштейн Godox S2 и ставим на стойку FEL-1900ST.0
Стойка и кронштейн может быть любой, я использую именно эти по сочетанию цена качество.
Стойка и кронштейн в комплект софтбокса Godox 60*90 не входят.
Автор статьи Владислав Степашов
Фуд фотограф в Москве и Московской области.
Спикер PhotoVideoFest 2019/2021/2024 годы.
Автор статей для журналов по фотографии Photar и PhotoCasa.
Блог
В наши дни софтбокс совершенно не обязательно должен быть дорогим – вы можете получить хорошие результаты за 100$ или даже меньше. Но что если существует способ сделать его гораздо дешевле, с тем же эффектом?
Детали урока
- Сложность: средняя
- Время завершения: 24 часа
- Требования: смотрите список оборудования ниже
Итоговый результат
В наши дни софтбокс совершенно не обязательно должен быть дорогим – вы можете получить хорошие результаты за 100$ или даже меньше. Но что если существует способ сделать его гораздо дешевле, с тем же эффектом? Это я и объясню в данном уроке: как создать софтбокс, позволяющий получить профессиональные результаты меньше чем за 20$.
Шаг 1: Что такое софтбокс?
Софтбокс – это вариант модификатора света, используемый специально для студийных портретов или для портретов вне помещения. Он создает мягкое рассеянное освещение, путем направления света через какой-либо рассеивающий материал. Свет отражается от внутренних стенок, покрытых блестящей поверхностью, как правило, алюминиевой фольгой, и от белого рассеивающего листа.
Его можно использовать с источниками импульсного и постоянного света. Основное назначение софтбокса состоит в создании мягкого и равномерного освещения, часто используемого как основное освещение. Также он важен для подсветки в студии, где каждый миллиметр светлого пространства имеет значение.
Шаг 2: Необходимые материалы
Чтобы собрать софтбокс, вам понадобится:
- Большой кусок картона
- Клейкая лента
- Алюминиевая фольга
- Клей
- Липучки
- Болты и гайки
- Рулон бумаги (по крайней мере, 40 дюймов в ширину и 50 дюймов в длину) (примерно 100 см х 130 см – прим. пер.)
- Черный спрей
Шаг 3: Чертёж и замер
В этом уроке объясняется, как сделать софтбокс 30х25 дюймов (≈ 76х64 см – прим. пер.), но этот метод подойдет и для создания софтбокса любого другого размера. Просто помните о пропорциях, чтобы сделать это правильно.
Прежде всего, вам нужно нарисовать 4 стороны софтбокса в форме трапеций. Первые две стороны будут большими, а две других — короткими.
Нижняя часть трапеции должна быть 30 дюймов (76 см) в длину. Боковые стенки расположены под углом 45º. Верхняя часть трапеции должна совпадать с размером длинной стороны головки вашей вспышки, в моем случае, это 3 дюйма (7,62 см). Затем повторите процесс сначала, чтобы сделать вторую большую боковую часть софтбокса.
Теперь время сделать короткие стороны. Нижняя часть 25 дюймов (63,5 см) в длину, а верхняя совпадает с короткой стороной головки вашей вспышкой. В данном случае угол не так важен, он немного больше 60º, но чтобы упростить задачу, просто используйте длину сторон больших боковых частей, сделанных ранее.
Шаг 4: Вырезание четырех стенок
Теперь, когда у вас есть четыре стороны софтбокса – две большие и две малые, настало время аккуратно вырезать их. Не забудьте оставить небольшое количество картона в верхней части, около 2-3 дюймов (5-7 см) длиной, для закрепления вспышки. Вырежьте каждый кусочек, и отложите готовые детали в сторону.
Шаг 5: Изготовление внутренней части
Когда вы все вырезали, используйте клей и покройте каждую картонную деталь алюминиевой фольгой (но только с одной стороны). Вы можете использовать алюминиевые ленты по краям, чтобы закрепить ее более надежно. Эта часть будет отражать свет вспышки, делая его более мощным. На всякий случай, используйте два слоя алюминиевой фольги, просто чтобы гарантировать, что вся конструкция проживет подольше.
Шаг 6: Добавляем липучки
Теперь возьмите две короткие стенки – те, что с короткой частью на верхушке – и приклейте на них лентой две полоски липучки. Одну большую, около 6 дюймов (15 см) и одну короткую, около 2 дюймов (5 см). Также прикрепите их степлером и двойным слоем клейкой ленты для большей надежности. Эти две липучки будут удерживать вспышку от падения, и сохранять ее неподвижной.
Шаг 7: Склейка и монтаж
Если все в порядке, пора собирать софтбокс. Это очень просто. Сначала возьмите большую сторону, потом маленькую, затем вторую большую, и, наконец, последнюю оставшуюся. Склейте их между собой при помощи клея и ленты, большого количества клея и ленты, закрепите каждую часть так, чтобы она не отвалилась.
Не забудьте склеить лентой также и верхнюю часть, куда вставляется вспышка. Хороший способ проверить, что все собрано надлежащим образом, это поднять софтбокс, держась за верхнюю часть. Если он не двигается, все в порядке. Если он подвижен и неустойчив, добавьте больше клейкой ленты, пока все не закрепится.
Шаг 8: Покраска
Подождав несколько минут, вы можете покрасить ваш софтбокс, чтобы он выглядел значительно более профессионально. Используйте старые газеты и клейкую ленту, чтобы защитить части, которые вы не хотите красить, как, например, верхнее отверстие. Я использовал черный красящий спрей, чтобы немного упростить процесс. После того, как он высохнет, добавьте еще один слой краски, а затем оставьте его сохнуть на ночь.
Шаг 9: Создание и настройка адаптера под штатив
Когда ваш софтбокс почти готов, пришло время сделать адаптер для штатива. Возьмите Г-образный алюминиевый кронштейн, и поместите его длинной стороной на софтбокс. Сделайте несколько отверстий в софтбоксе, прямо по центру короткой стороны. Затем, используя болты и гайки, установите кронштейн и прикрутите его, убедившись, что он закреплен надежно и не двигается.
Чтобы использовать этот кронштейн, вам также надо иметь стойку для света и крепление с поворотной головкой для этой стойки, которые легко найти на eBay, например, всего за 10$. Самый простой способ установить на него софтбокс – аккуратно вставить короткую часть Г-образного кронштейна в крепление для вспышки.
Шаг 10: Создание рассеивающей панели
Теперь пора установить рассеивающую панель, сделанную из бумаги. Разверните рулон бумаги на полу, положите на него софтбокс и осторожно приклейте бумагу к каждой стороне. Вы также можете добавить несколько слоев, если хотите сделать свет намного мягче и равномернее. Помните, что чем больше слоев вы добавите, тем меньше будет мощность света.
Разумеется, если бумага отклеится, вы всегда можете повторить этот процесс позднее.
Шаг 11: Установка вспышки
Наконец пора установить софтбокс на стойку и затем вставить вспышку в отверстие. Чтобы это сделать, мягко придерживайте вспышку и вставляйте ее в отверстие, аккуратно нажимая, пока она плотно не закрепится в нем. Зафиксируйте ее с помощью липучек.
Причина, по которой мы используем вспышку в горизонтальном положении, это обеспечение большей гибкости в перемещении софтбокса. Вы можете направить его вниз, вверх или, например, под углом 45º.
Шаг 12: Итоговый результат
Все, что вам нужно сейчас, это сделать несколько тестовых снимков с помощью вашего нового софтбокса! Он создает чудесный мягкий свет и позволяет осветить человека целиком. Я всегда использую его в студии как основной свет, не нуждаясь ни в чем другом.
Он прекрасно подходит для создания драматичных портретов, если вы помещаете его сбоку от модели, или же для портретов с мягким рассеянным светом. Ниже несколько примеров. На первом использован только софтбокс, справа от камеры, на полной мощности. Таким образом, получается кадр с высоким контрастом. Другие два сделаны с использованием софтбокса как основного источника, вместе с двумя стробами без покрытия, по одному с каждой стороны в качестве подсветки по краям.
Попробуйте!
Чего вы ждете? Откопайте эту старую картонную коробку в вашем гараже и попробуйте сами! Если вы решились собрать свой собственный софтбокс, не забудьте поделиться парой фотографий в комментариях ниже.
Автор статьи: Roland Dan
- Главная
- Типы студийных софтбоксов. Как правильно собрать и разобрать софтбокс
Типы студийных софтбоксов. Как правильно собрать и разобрать софтбокс
Сборка софтбокса — руководство в картинках
Среда, 17 октября 2012
Софтбокс — полезная и необходимая фотографу насадка на источник освещения (студийный или накамерный), мягко рассеивающая свет, создавая бестеневой, и при этом объемный рисунок.
Рассмотрим softbox для накамерной вспышки. Собрать его несложно, однако, разобраться сразу, без инструкции, которой в наборе не предусмотрено, не удастся. Странно, я перерыл весь интернет, но какого-либо мануала, даже на сайте FalconEyes не нашел, что несколько омрачило радость приобретения этой полезной насадки FGA-SB2030S. А так как вопросы на форумах возникают, решил нарисовать свою.

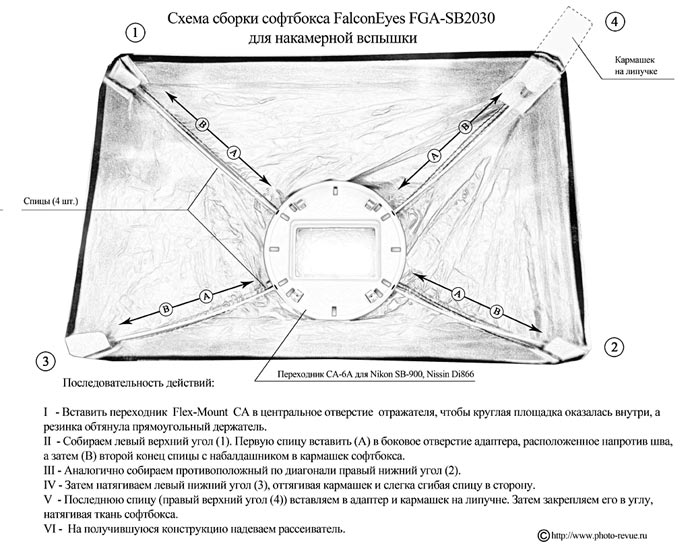

Image 2 (кликай): Это единственная в сети схема сборки софтбокса для фотовспышек Nikon SB-900, Nissin Di866 и других.
Итак, что в комплекте FalconEyes FGA-SB2030S:
— Черный отражатель из ткани с блестящей серебристой отражающей поверхностью и небольшими кармашками по углам, а так же отверстием с резинкой посредине для переходника.
— Семь разноцветных светорассеивателей для различных эффектов: синий, голубой, зеленый, красный, оранжевый, желтый и, конечно, белый.
— Пять упругих пластиковых спиц с металлическими наконечниками, вероятно, одна спица запасная.
— Какой-то крепеж, которому я не нашел применения.

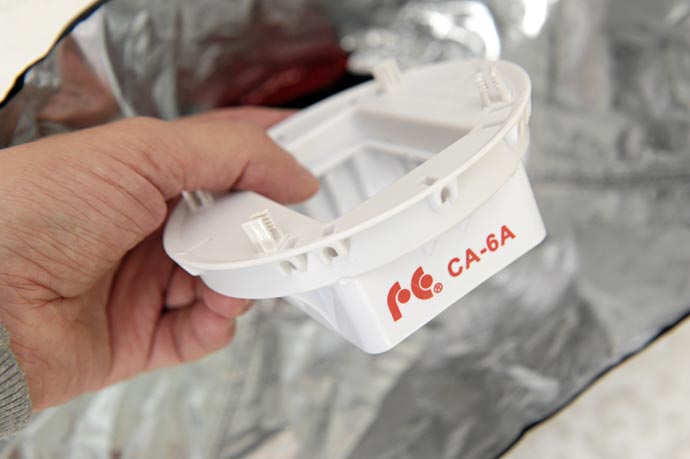

— Адаптер Flex-Mount CA из мягкого пластика (могут быть модификации под различные вспышки) — у меня CA-6A. Вообще, он предназначен не только для софт бокса, но и других насадок на источник света, где может пригодиться дополнительный крепеж и спица.
У переходника много всевозможных отверстий — аж по 12 сверху и столько же сбоку, поэтому сразу не понятно, какие именно предназначены под спицы. Сбивает и то, что боковые отверстия направлены чуть назад.

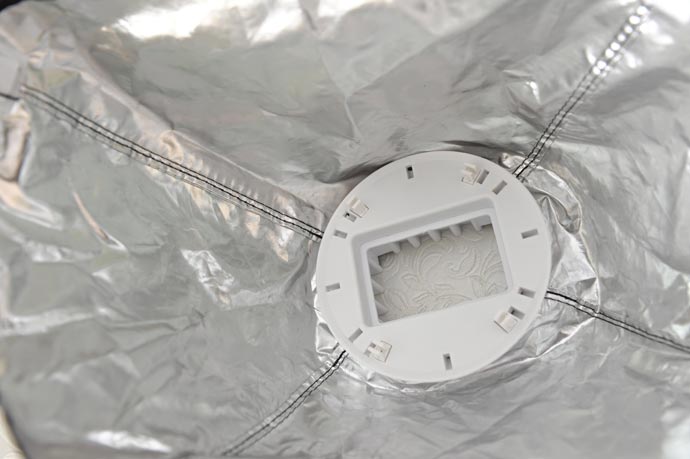

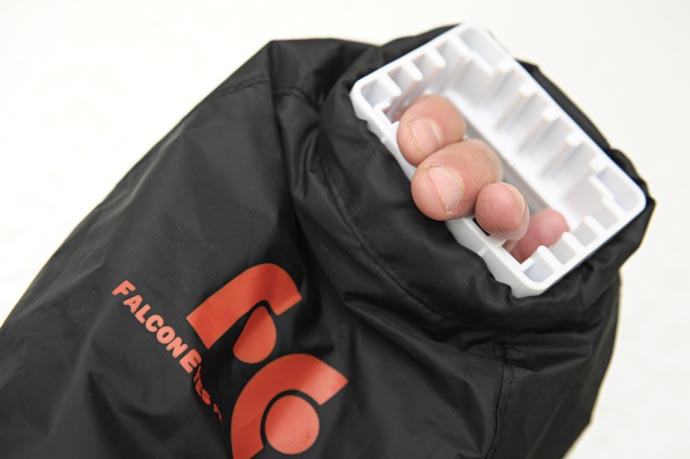

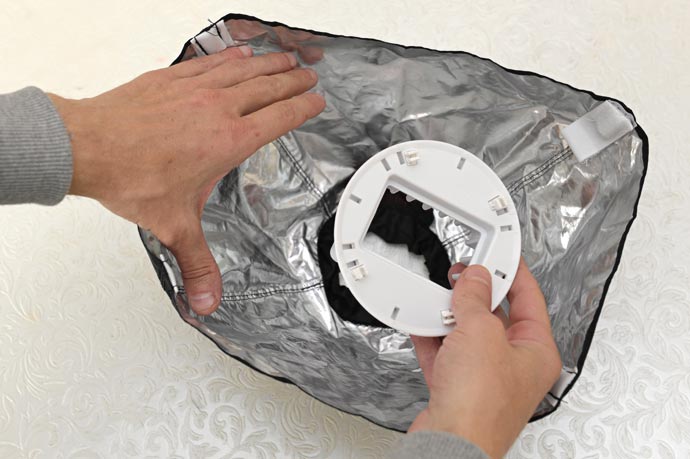

Начинаем собирать софтбокс. Сначала нужно вставить переходник Flex-Mount CA в центральное отверстие отражателя, чтобы круглая площадка оказалась внутри на серебряной стороне, а резинка обтянула прямоугольный держатель.
Определимся с последовательностью сборки. Сначала смонтируем левый верхний угол, затем правый нижний, затем левый нижний и, наконец, правый верхний с кармашком-липучкой.

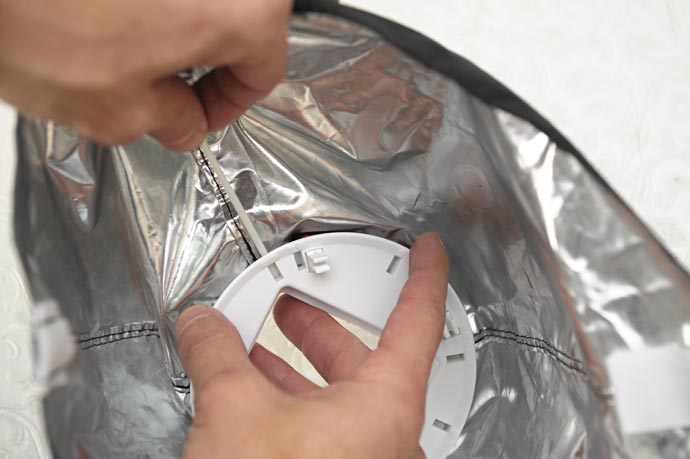

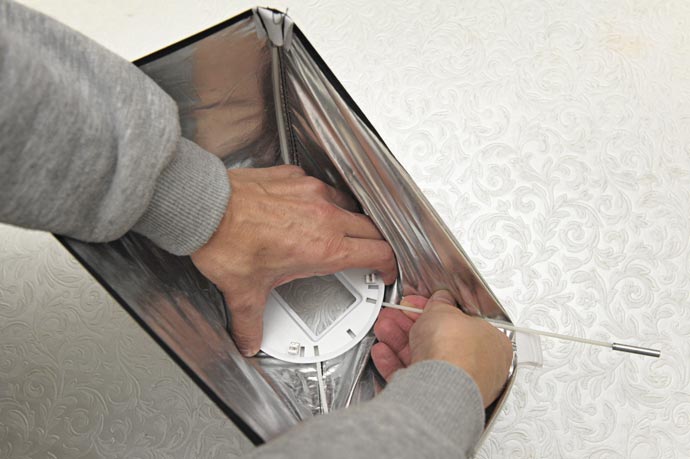

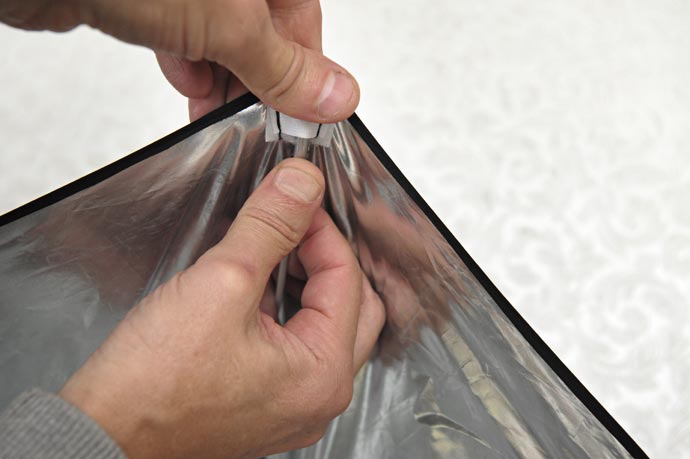

Вставить спицу в боковое отверстие адаптера, расположенное напротив шва, а затем второй конец спицы с набалдашником в кармашек софтбокса. Спицу можно сгибать в сторону.

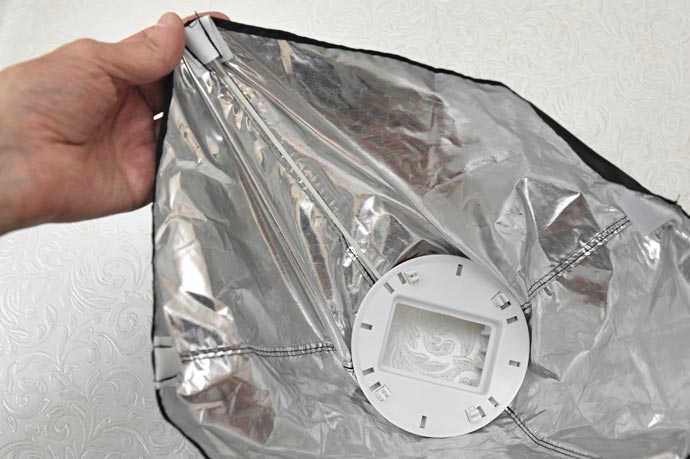

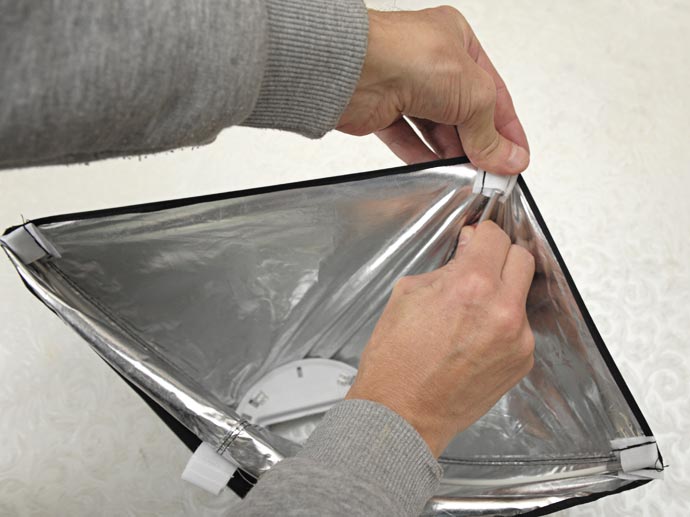

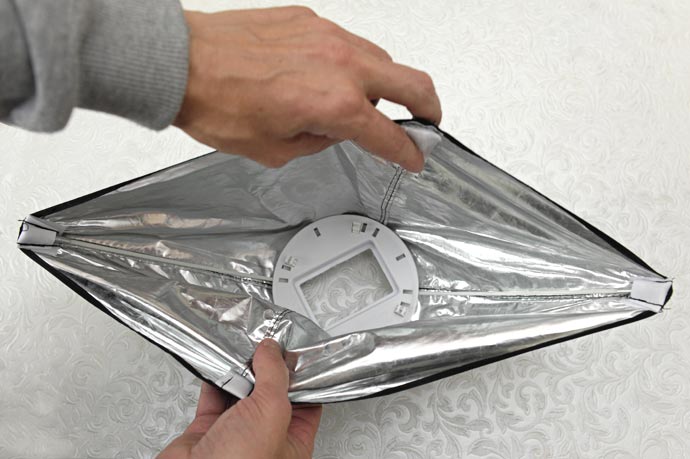

Аналогично собираем противоположный по диагонали правый нижний угол софтбокса, сейчас он выглядит как лодочка.

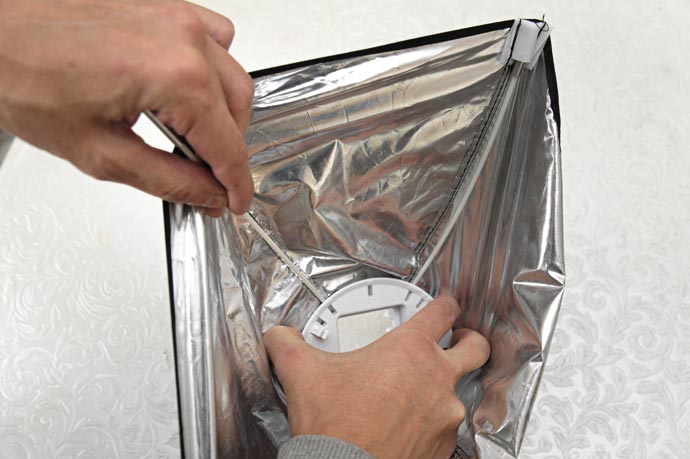

Таким же образом монтируем левый нижний угол, оттягивая кармашек и слегка сгибая спицу в сторону.

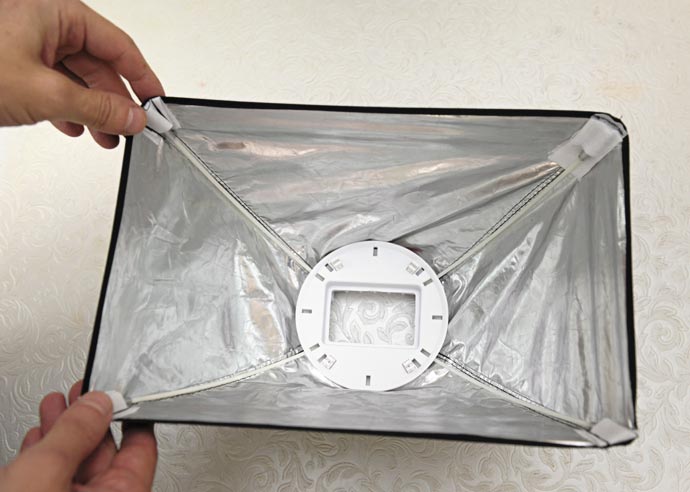

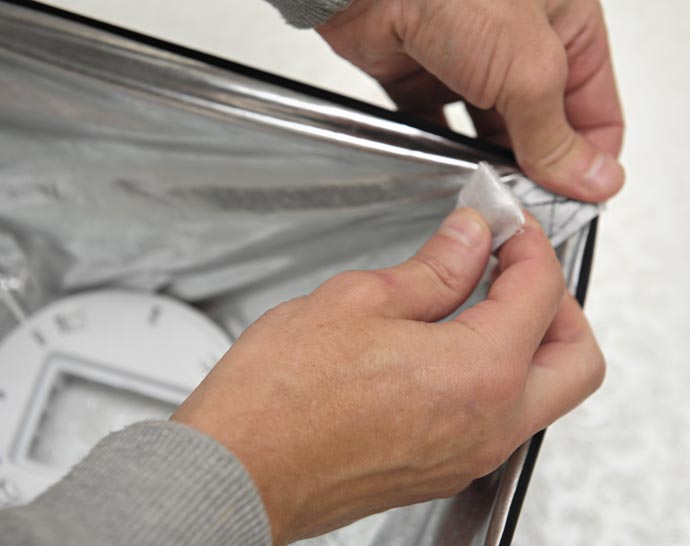

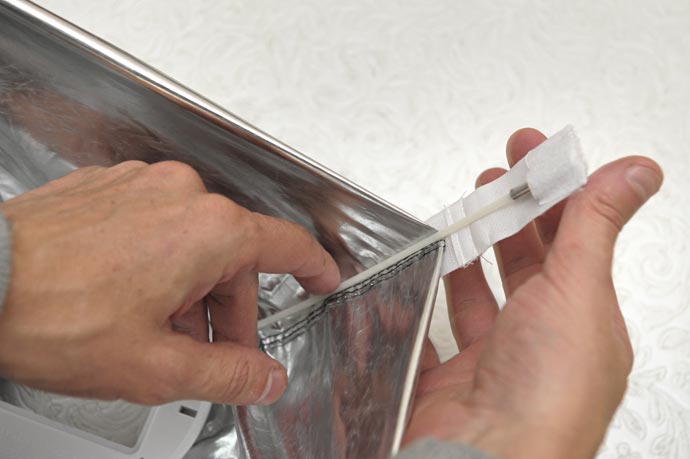

Последнюю спицу (правый верхний угол) вставляем в адаптер и кармашек на липучне. Затем закрепляем его в углу, натягивая отражатель.

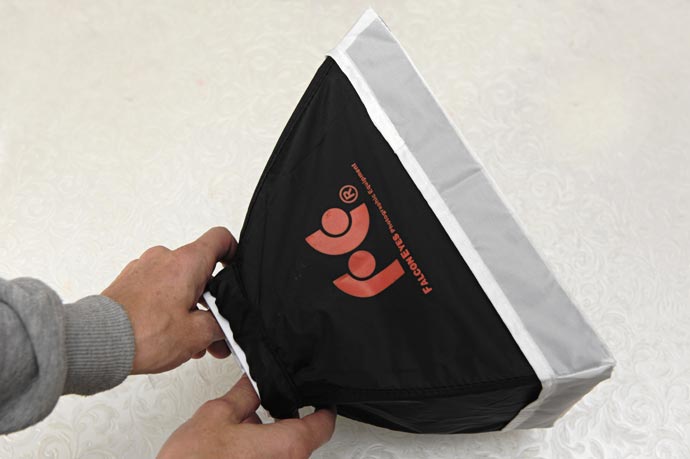

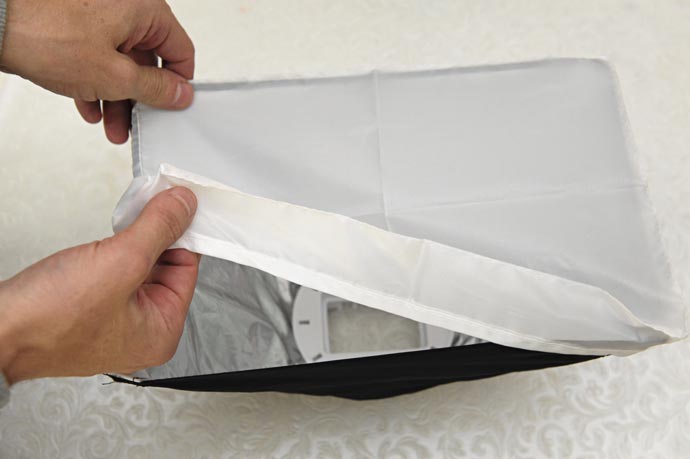

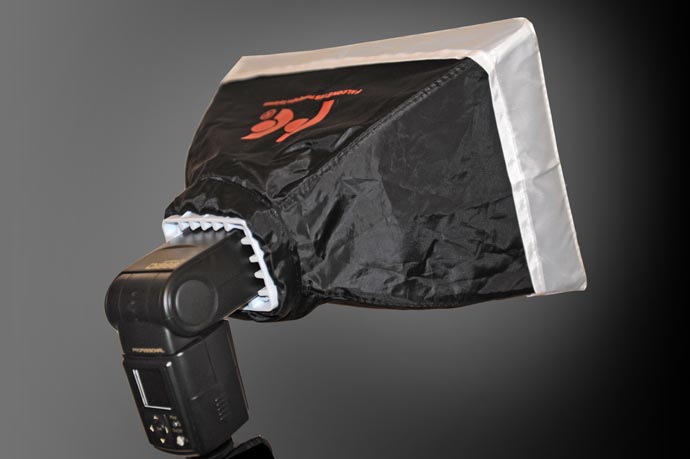

На получившуюся конструкцию надеваем рассеиватель. Несколько минут и софтбокс готов к работе, остается смонтировать его на вспышку и снимать.
А у Вас еще нет софт бокса для накамерной вспышки? Очень рекомендую — профессиональный студийный эффект Ваших домашних портретов и натюрмортов без особых затрат.
Источник: www.photo-revue.ru
