Инструкция по установке циркуляционного насоса на отопление

Как выбрать и установить насос для отопления дома

Георгий Ерахтин
поможет с выбором циркуляционного насоса

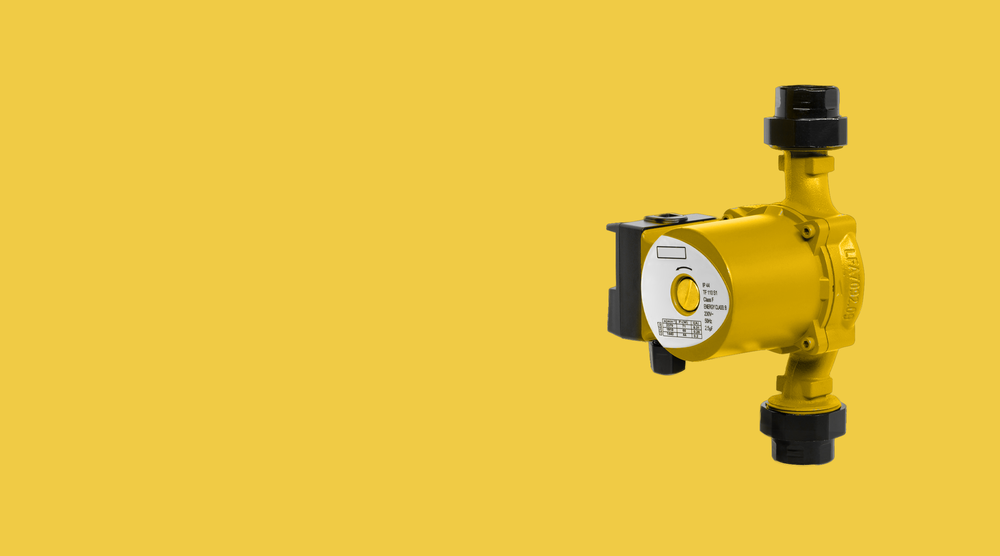

Циркуляционный насос — сердце системы водяного отопления частного дома, поэтому к его выбору, установке и подключению нужно подойти ответственно. Как это правильно сделать, разбираемся с экспертом по сантехнике СТД «Петрович» Георгием Ерахтиным.

Как выбрать и установить насос для отопления дома

Как устроен циркуляционный насос

Циркуляционный насос запускают вместе с котлом, и он работает без перерыва весь отопительный период — с осени до весны. Насос прокачивает дистиллированную воду или незамерзающий теплоноситель по трубам, радиаторам и контурам отопления водяного теплого пола, доставляя тепло во все комнаты, пока жидкость теплоносителя не успела остыть.

Циркуляционный насос — простое и надежное устройство. Главный его рабочий элемент — колесо с лопастями, которое заключено в металлический корпус. Приводит его в движение электродвигатель. При включении насоса колесо начинает крутиться и прогонять воду по трубам.

Циркуляционные насосы бывают двух типов:

В циркуляционных насосах с сухим ротором двигатель отделен от насосной части и не соприкасается с водой. Такие насосы — мощные, довольно шумные, и им нужно регулярное сервисное обслуживание. Предназначены они для больших объектов с отдельно стоящими котельными, например, для многоквартирных домов.
В системах водяного отопления частных домов используют циркуляционные насосы с мокрым ротором. Жидкость в них проходит через движущиеся части тихого маломощного электродвигателя, обеспечивая его охлаждение и смазку. Такие насосы бесшумны, и их можно устанавливать не только в котельной, но и в любом другом помещении.

На корпусе циркуляционного насоса обычно расположен переключатель режимов работы, благодаря которому можно переключать скорость прокачки теплоносителя.

Есть насосы с частотным регулированием, скорость работы которых можно менять не только вручную, но и автоматически. По сигналам датчиков котельного оборудования такие насосы сами подстраиваются под вашу систему и вовремя переходят в экономичный режим, если дом прогрелся или морозы отступили. Насосы с частотным регулированием потребляют меньше электричества и служат дольше.

Картинка с сайта: znaet.petrovich.ru

Георгий Ерахтин

Циркуляционный насос рассчитан на десятилетия эксплуатации по принципу «установили, включили и забыли». Главное требование к насосу — вы не должны замечать, как он работает. Хорошие насосы, как бюджетные, так и изделия популярных брендов, работают практически бесшумно, а поломки по электромеханической части встречаются редко. Но некачественный теплоноситель может привести к тому, что насос внутри забьется отложениями или продуктами коррозии.

Если из системы отопления раздаются механические шумы: скрежет, удары, вибрация, значит, насос вот-вот потребует замены. Обратите внимание на эти звуки.

В случае поломки насоса эффективность всей системы отопления резко снижается: трубы и радиаторы недалеко от котла — горячие, а до дальних комнат тепло просто не доходит.

Как выбрать насос

Есть специальные формулы, благодаря которым можно рассчитать и подобрать насос нужной производительности. Но на самом деле подбор насоса немногим сложнее подбора электролампочки, когда вам надо знать только размер цоколя и требуемую мощность. Здесь также ничего считать не надо: представленные в продаже насосы для домашних систем отопления имеют стандартный набор параметров и обозначений.

Обратить внимание надо всего на три основных параметра:

Присоединительный диаметр трубопровода — это первое число (двузначное), которое указано в описании насоса в каталогах производителей и на корпусе самого оборудования. Диаметр у циркуляционных насосов бывает 25 или 32 мм. Выбирайте тот, который соответствует диаметру ваших труб.
Показатель высоты подъема воды в метрах — это второе значимое число на маркировке для выбора насоса. В сопроводительных документах число может быть однозначным или двузначным: 4 или 40, 6 или 60, 8 или 80. Оно означает высоту подъема воды — 4, 6 или 8 метров. Этот показатель косвенно указывает на производительность насоса — чем больше число, тем выше производительность. Например, для небольшого одноэтажного дома подойдет насос с высотой подъема воды 4 метра, для просторного двухэтажного потребуется насос с высотой подъема 6 метров, для трехэтажного — 8 метров.
Габаритные размеры — в описаниях к оборудованию есть еще одно число, которое обозначает длину насоса, а именно расстояние между концами входящего и выходящего патрубка. Обычно эта величина 180 или 130 мм. Стандартный насос — с длиной 180 мм. А укороченный монтируют при недостатке места — если нужно компактно разместить оборудование в котельной.

Картинка с сайта: znaet.petrovich.ru

Георгий Ерахтин

Иногда и установщики систем, и сами пользователи выбирают оборудование с запасом производительности — например, ставят в одноэтажный дом до 100 кв. м насос с обозначением 32-80 (или 32/8). Но мощнее в данном случае не значит лучше. Насос будет дороже и более шумным — вы будете буквально слышать, как по трубам бежит вода. Кроме того, такая перестраховка обернется лишней парой тысяч рублей за электроэнергию в год.

При выборе насоса обращайте внимание и на мощность электродвигателя. Несмотря на то что двигатели насосов — маломощные (от 60 до 180 Вт), работают они весь отопительный сезон без передышки. Так что нетрудно подсчитать, что лишние 50 Вт — это 1,2 кВт/ч в сутки, т. е. при среднем тарифе на электроэнергию 5 руб. — больше 200 руб. в месяц.

Как и где установить насос

Установить циркуляционный насос можно в любом удобном месте трубопровода — не обязательно в котельной: можно в комнате или на кухне, но обязательно до первого ответвления трубы, ведущей от котла.

Насосу все равно, в какую сторону гнать воду, поэтому его можно установить как на «обратке», так и на подающем трубопроводе — с горячей водой от котла, но только не в самой верхней части трубопровода, где может собираться воздух. Главное — при установке не перепутать направление, указанное стрелкой на корпусе.

Не имеет значения, вертикально или горизонтально располагается труба, в которую вы сделали врезку для насоса. Важно лишь, чтобы корпус и, соответственно, ротор насоса располагались горизонтально, а не сверху или снизу. Так жидкость теплоносителя будет лучше омывать двигатель и он прослужит дольше.

Картинка с сайта: znaet.petrovich.ru

Георгий Ерахтин

Подбор, установка и замена циркуляционного насоса в небольшом доме — дело несложное. Но если у вас просторный дом со сложной системой отопления, где, к примеру, первый этаж обогревается теплыми полами, а второй — радиаторами, то вам потребуются два насоса. И это тот случай, когда расчет характеристик отопительной системы, а также выбор, монтаж и настройку оборудования лучше доверить профессионалам.

Как подключить насос

К трубам

Для подключения насоса к трубопроводу нужна стандартная арматура для систем отопления: латунные резьбовые фитинги и переходники типа «американка», которые могут входить в комплект насоса или нужно будет их докупить.

К электросети

Самый простой вариант подключения циркуляционного насоса к электричеству — через шнур с трехконтактной вилкой в розетку 220 V с заземлением. Но в этом случае не забывайте при отключении отопления вынимать вилку из розетки, иначе насос тихо и незаметно проработает вхолостую все лето. А плановый или аварийный слив воды из системы заставит насос работать еще и всухую, что ускорит его кончину. Так что оптимальный вариант подключения — через блок автоматики или отдельный электрощиток с группой автоматов, управляющих всем отопительным оборудованием.

Расскажите в комментариях ниже, довольны вы своим циркуляционным насосом или его пора менять.

Подписывайтесь на нас в Telegram

Все статьи под рукой

Источник

Содержание статьи:

Что такое циркуляционный насос и для чего он нужен
Куда ставить
- Распространенные ошибки монтажа
Обвязка
Особенность установки циркуляционного насоса в систему отопления с твердотопливным котлом
- Как правильно обвязать насос
- Принудительная циркуляция
- Естественная циркуляция
- Особенности монтажа
Подключение к электропитанию
На какой скорости должен работать насос в системе отопления
Заключение

Что такое циркуляционный насос и для чего он нужен

Куда ставить

Распространенные ошибки монтажа

Обвязка

Как правильно обвязать насос

Принудительная циркуляция

Естественная циркуляция

Особенности монтажа

Подключение к электропитанию

На какой скорости должен работать насос в системе отопления

Заключение

Что такое циркуляционный насос и для чего он нужен

Для поддержки постоянного движения теплоносителя в сетях отопления, применяют циркуляционный насос — это конструктивный элемент отопительной системы, предназначенный для подачи горячей воды в здания. Кроме подачи жидкости циркуляционный насос используется для рециркуляции и для повышения давления потока горячей воды. Он обеспечивает принудительное движение жидкости по замкнутому контуру отопительной системы и кондиционирования. Функциональность циркуляционных насосов в промышленных масштабах или, например, в районных котельных затрагивает сферу охлаждения производственного оборудования.

Ознакомится с типами циркуляционных насосов можно на странице сайта компании STOUT.

Рассмотрим подробнее вопрос — как установить циркуляционный насос в систему отопления?

Куда ставить

Выбор места монтажа вызывает у тепловиков много споров. Согласно ГОСТ циркуляционные насосы с приводом от трехфазного двигателя, но без защиты, монтируют с необходимыми защитными комплектующими, согласно инструкциям. Однако место, где правильно устанавливать насос ГОСТ не обозначил.

Распространенные ошибки монтажа

Как правильно установить циркуляционный насос и не совершить ошибок?

Некоторые тепловики ошибочно утверждают, что насос обязательно монтируется в «обратку», якобы там меньшее температура, значит, время эксплуатации автоматически увеличивается. Однако насос рассчитан на температуру свыше 110^оС, а в системе отопления температура воды выше 80-90^оС не нагревается.

Существует ошибочное мнение, что температура в «обратке» уплотняет теплоноситель, а значит, агрегату будет трудно справится с плотным теплоносителем. Однако, разница в 20^оС между теплоносителями на подаче и в «обратке» слабо влияет на плотность.

Сторонники установки циркулярного насоса на «обратку» утверждают, что так поступают в районных котельных, и все насосы стоят на обратной ветви трубопровода. Да, это так. Делается это для удобства обслуживания. И котел, и циркулярный насос в котельной больших размеров. Было бы удивительно, если бы на верх двухметрового котла поставили циркуляционный насос с внушительными габаритами.

Комфортное проведение ремонта и технического обслуживания — это единственный критерий того, на какое место правильно устанавливать насос.

Есть ли особенности монтажа относительно типа котла? У обычных — нет. Однако в случае с твердотопливным котлом отличия установки насоса — кардинальные.

Обвязка

В технических инструкциях, которые обязательно прилагаются к любой модели циркуляционного насоса, обозначены основные требования к установке.

При монтаже необходимо обратить внимание на стрелки, нарисованные на его корпусе. Обычно стрелки показывают, как он стоит относительно потока перекачиваемой жидкости.

Монтаж проводится в следующей последовательности:

Подбирается такое место, чтобы насос было легко обслуживать.
Монтируют его так, чтобы ротор электродвигателя находился в горизонтальном положении. Требование продиктовано конструкцией «мокрого ротора», подразумевающее обмыв или смазку теплоносителем трущейся поверхности.
Клемная коробка для подключения питающего кабеля располагается либо сверху электродвигателя, либо сбоку, но не внизу корпуса, так к ней невозможно подобраться и легко залить жидкостью, которая может потечь из-под гаек.
Циркуляционный насос монтируется между тепловым котлом и радиаторами отопления.
Помещение котельной или бойлерной, где размещается оборудование, проветривается и защищено от холодных температур и атмосферных осадков. Максимально допустимая температура воздуха не выше +40^оС.

Трубопроводы и места соединения с установленной арматурой должны быть герметичными. Оптимально, когда количество «колен» сведено к минимуму. Чем меньше «колен», тем выше производительность.

Обвязка циркуляционного насоса, установка на байпасе

Ни в коем случае нельзя устанавливать насос посередине системы. Он станет причиной нарушения потоков теплоносителя и породит потоки-паразиты. То есть, радиаторы, которые находятся после него, работают в стандартном режиме. Если они размещены до, то они испытывают на себе паразитное влияние. Происходит это потому, что при подобном способе размещения насос создает зону пониженного давления.

Радиатор, установленный до насосного агрегата, будет мешать разделению потоков. Пониженное давление на участке между насосом и радиатором будет тянуть теплоноситель и от котла, и от радиатора, что чревато отсутствием движения потока жидкости ко второму. Радиатор не будет нагреваться. Иногда проявляется эффект переворачивания потока, когда в радиатор поступает тепло из «обратки». В этой ситуации батарея будет намного менее нагретой, чем остальные. Поэтому устанавливать насос в середине системы отопления категорически нельзя.

Резюмируя по выбору места установки циркуляционного насоса:

Устанавливать насос можно и на подаче, и на обратке.
Монтаж насоса производят туда, где его комфортнее обслуживать.
Правильно устанавливать насос нужно между котлом и системой отопления (радиатором).

Особенность установки циркуляционного насоса в систему отопления с твердотопливным котлом

Единственный нюанс, который характеризует твердотопливный котел — его невозможно быстро остановить. Погасить горящие дрова быстро не получится. Закройте воздушную заслонку, но тогда система отопления не будет потреблять тепло, а значит, он перегреется.

В случае с твердотопливным котлом насос на подающей трубе устанавливать запрещено. Если вы решили остановить работу котла и перекрыли заслонку, на насосную установку поступают газы. Из-за этого вероятен взрыв, а через аварийный клапан начнет сбрасываться излишек теплоносителя.

Как правильно обвязать насос

При выполнении обвязки предусматривается его комфортный и скорейший демонтаж для ремонта или замены. Для этого в комплектацию насоса входят «американки». Это такие гайки, которые позволяют снимать его, не поворачивая сам насос относительно других деталей. Раскрутите «американку» и демонтируйте агрегат.

Правильное действие – это устанавливать перед насосом фильтр-грязевик. С монтажом фильтра получают сразу два преимущества: он помогает сэкономить один лишний кран и очищает поток воды от грязи.

Для выполнения правильной обвязки необходимы:

два запирающих вентильных или шаровых крана;
грязевой фильтр грубой очистки;
обратный клапан.

Принудительная циркуляция

Устанавливать насос в контур с принудительной циркуляцией правильно в разрыв трубопровода. Туда, где есть доступный подход для обслуживания. Перед насосом стоит сетчатый фильтр грубой очистки для сбора грязи. Для легкости ремонта насоса с обеих сторон размещают краны для перекрытия воды, чтобы можно было быстро произвести демонтаж.

Естественная циркуляция

Циркуляционный насос в системе отопления, правильная и удобная установка

Когда профессионал берется за монтаж отопления с самотечной циркуляцией, насос обычно не ставят. Но чаще всего происходит обратное. Все потому, что грамотно выстроить систему отопления с естественной циркуляцией могут немногие.

Отопление можно построить, но должным образом оно не всегда функционирует. В радиаторах может возникнуть недостаток тепла. Возможные причины неработающего самотека кроются в неверно посчитанных уклонах и неправильно подобранных диаметрах труб. Чтобы не переделывать систему отопления и устанавливают циркуляционный насос.

Правильная установка насоса в самотечную или гравитационную систему отопления подразумевает наличие в главной магистрали полнопроходного крана, с сечением лишь ненамного меньше сечения главной трубы.

Насос должен монтироваться на байпасе. Сопротивление не выше, чем у полнопроходного крана. Только в этом случае самотек будет работать, когда насосная установка включена. Если насос выключен, то естественная циркуляция жидкости с открытым краном будет сохранена. Это условие необходимо, чтобы не разморозить систему.

Важно. Обратный клапан в систему с естественной циркуляцией не устанавливают, так как из-за низкой скорости движения теплоносителя никакой самотек не сможет его открыть. Гидрозамки могут привести к закупорке системы, что чревато остановкой потока жидкости и возможной аварией.

Для обвязки системы отопления и котла с естественной циркуляцией в частных домах применяют трубы сечением D-40. Все строится с соблюдением уклонов, которые обеспечивают опорожнение от воды через дренажный запорный кран в обратной трубе и выгон воздуха при заполнении водой с нижнего уровня – наверх.

Особенности монтажа

Правильный монтаж насосного комплекса — это горизонтальное расположение ротора электродвигателя. При вертикальном размещении ее мощность снижается примерно на 30%. К особенностям монтажа, обеспечивающим полноценную функциональность, относится соблюдение следующих условий:

Движение потока теплоносителя должно соответствовать стрелке на корпусе.
Возможность регулирования разницы температуры между прямым и обратным трубопроводом.
Расширительный бак — обязательный элемент обвязки. Для закрытого контура — мембранный, для гравитационной (естественной) циркуляции — открытый расширительный бак.
Открытый доступ к запорной арматуре.
Прямой доступ к манометрам, терморегуляторам, термометрам.
Наличие бесперебойного источника питания для принудительной системы.

Подключение к электропитанию

Перед подключением насоса к электросети проверьте соответствие напряжения и частоты — необходимым параметрам. Измерьте тестером напряжение в сети. Допустимое напряжение питания однофазного: 220В, трехфазного — 380В. Допустимое отклонение +6%/-10%. При более сильных колебаниях напряжения, подключение к сети допускается только через стабилизатор напряжения.

Монтаж выполняется с таким расчетом, чтобы в случае протечки, вода не попадала на электродвигатель установки и на питающий кабель.

Работы проводятся только после отключения от электросети комплекса и принятия мер, исключающих случайное включение. Включите автоматический выключатель питания после присоединения клемной коробки к сети. Не допускайте натягивания, перекручивания и попадания под грузы шнура питания, а также соприкосновения его с горячими и масляными поверхностями.

Правильное подключение насоса к питающей сети и организация заземления (зануления) выполняется в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

Важно. При подключении к электросети с применением коммутирующих устройств обязательно наличие УЗО с дифференциальным током — 30 мА.

На какой скорости должен работать насос в системе отопления

Скорость движения потока — это критерий производительности насосного комплекса. Она зависит от перемещения по отопительному контуру заданного количества теплоносителя. Это означает — получение требуемой тепловой энергии, необходимой для эффективного теплообмена.

Комплектация установки подразумевает наличие трех скоростей: низкой, средней и высокой. Чем выше значение скорости, тем больше тепла отдается. При медленном движении теплоносителя происходит остывание системы. Подобный режим актуален в периоды межсезонья, для поддержания положительной температуры в трубах и радиаторах.

Скоростные режимы зависят от модели. Минимальная скорость — 30-35 л/мин, максимальная — 80-90 л/мин.

Заключение

По окончании монтажных работ производят полную проверку. Запускать в работу на «сухую» запрещено, поэтому производится заполнение системы теплоносителем, внимательно наблюдая, чтобы не произошло завоздушивание. После проверки, при полном заполнении жидкостью производится кратковременный запуск. Только после полной проверки работоспособности элементов и отсутствии протечек, предполагается, что обвязка системы закончена, и отопление готово к работе, а насос к запуску.

Источник

Водяной насос для отопления дома: функции, конструкция, характеристики, установка

Содержание

Функция циркуляционного насоса

Конструкция и принцип работы насоса

Преимущества циркуляционного насоса

Типы насосов принудительной циркуляции

Маркировка оборудования и ее особенности

Параметры выбора циркуляционного насоса

Установка насоса в систему отопления частного дома

Возможные неисправности

Коротко о главном

Система отопления с естественной циркуляцией не всегда способна справиться с поставленной для нее задачей – к примеру, обеспечить достаточный прогрев в домах с большими площадями. В таком случае лучше сразу приобрести водяной насос для отопления частного дома и внимательно изучив инструкцию по применению, запустить его в эксплуатацию.

Электрокотел с насосом и расширительным баком

Циркуляционный насос в системе отопления

Функция циркуляционного насоса

Насос циркуляционный для отопления обладает узкой специализацией и его основное предназначение – это обеспечение принудительной циркуляции внутри замкнутых систем отопления. Устройство способствует равномерному распределению тепла по всей цепи отопительной системы. За счет этого преимущества, нагрев радиаторов происходит быстрее, а их температура по всему контуру, примерно идентична.

Конструкция циркуляционного насоса

Конструкция и принцип работы насоса

Устройство циркуляционного насоса представлено следующими элементами:

Корпус. Выполнен из чугунного сплава.
Ротор. Обеспечивает вращение вала, передающего дальнейшее движение крыльчатке.
Крыльчатка турбины. Изготавливается в форме элемента, оснащенного наклонными лопастями. Основная функция – проталкивание теплоносителя по трубам.
Уплотнительные кольца. Изолирующие элементы, сохраняющие герметичность устройства.
Электрическая цепь. Отвечает за общую работу двигателя – осуществляет запуск, переключение режимов скоростей и отключает циркуляционный насос.

Циркуляционные насосы для систем отопления отличаются по форме корпуса и расположению патрубков. Данная особенность в конструкции насоса предусмотрена для облегчения процесса подбора и монтажа в условиях, для которых оно подбирается. К примеру, он может быть выбран по способу подключения: фланцевое, резьбовое или гаечным соединением.

Купить циркуляционный насос можно в нашем интернет-магазине.

Одна из разновидностей подключения насоса

Благодаря небольшим габаритам оборудования можно подобрать циркуляционный насос для котла.

При более подробном рассмотрении системы теплого пола можно заметить, что водяной насос для отопления продвигает небольшое количество жидкости, преодолевая при этом незначительное гидравлическое сопротивление. Для такой работы нет необходимости в большой мощности устройства.

Работа циркуляционного насоса может быть описана в нескольких пунктах:

После запуска электродвигателя внутрь входного патрубка поступает теплоноситель.
Ротор передает вращательные движения колесу турбины.
Крыльчатка проталкивает воду по трубопроводу замкнутого контура. Наклонные лопасти на элементе необходимы для создания вихревого потока и для увеличения скорости движения жидкости.

Путь прохождения теплоносителя внутри циркуляционного насоса

Под действием центробежной силы, поток воды устремляется к центру и с силой выталкивается.
В результате давление возрастает и тепловой носитель выбрасывается через выходной патрубок.

Внимание! Циркуляционный насос для частного дома рассчитан на обслуживание контура определенной длины (показатели указывают в инструкции к устройству). Для создания большей производительности нет надобности в приобретении внешнего нагнетающего устройства. Достаточно добавить еще один насос, пригодный для поднятия воды на верхний этаж. Если в доме проводится монтирование системы с несколькими контурами, также может возникнуть необходимость в установке дополнительных насосов при входе в ветку.

Преимущества циркуляционного насоса

Водяной насос для отопления дома имеет ряд достоинств:

Устраняются минусы системы. В естественно циркулирующей системе, встречаются проблемы, решаемые установкой насоса. За счет создания принудительного циркуляционного движения, решаются такие сложности, как преодоление сопротивления движения в зауженных участках и на уклонах.

Циркуляционный насос GRUNDFOS UPS 25-40 180

Полная комплектация совместно с инструкцией для изучения устройства

Повышается скорость прогрева. Циркуляционные насосы водяного отопления оказывают значительное влияние на скорость распространения теплового носителя, а значит способствует более быстрому прогреву помещений. Если на обогрев помещения в 100 кв. м с естественно циркулирующей отопительной системой уходит порядка 1,5-2 часов, то после установки насоса результат можно получить уже через 30 минут.
Надежность приборов. Простота внутреннего механизма насосов позволяют использовать на протяжении многих лет, не беспокоясь о поломках.
Увеличивается КПД. После установки насоса в систему, увеличивается производительность в 2 раза, а в некоторых случаях и больше.

Нельзя обойти вниманием и недостатки прибора:

Затраты на оплату электроэнергии. Прибор работает от электричества, поэтому появление дополнительных затрат на оплату коммунальных услуг вполне естественно.

Нежелательные расходы на обогрев помещения

Быстрая потеря тепла при отключении электричества. Обрыв проводов или плановое отключение электроснабжения приводит к потере тепла, так как насос перестает работать.

Важно! Если в доме часто отключается электроэнергия, лучше позаботиться о сохранении тепла заранее. Для этого мастера создают систему по типу естественной циркуляции теплоносителя, а насос устанавливается на байпас. По краям конструкции, монтируются два крана, перекрыв которые движение теплоносителя сохраняется, минуя насос. При отключении электричества достаточно повернуть флажок, и система превратиться в естественно циркулирующую.

Расходы на покупку и установку дополнительных элементов конструкции. Совместно с насосом необходимо приобрести краны, фильтры и дополнительные отрезки труб.

Типы насосов принудительной циркуляции

Водяной насос газового отопления делится на два принципиально отличающихся вида: «сухой» и «мокрый». Различия коснулись внутреннего механизма и принципа работы. Несмотря на это, функция обеспечения циркуляции теплоносителя в трубопроводе замкнутого типа остается основной у обоих типов.

Внешние отличия насосов сухого и мокрого хода

Мокрый ротор

Мокрый тип прибора указывает на непосредственный контакт внутреннего устройства с теплоносителем. При попадании жидкости в патрубок она попадает в камеру, где ей придается скорость движения за счет вращения крыльчатки, и она с силой выталкивается через выходной патрубок по трубопроводу.

Теплоноситель при работе с насосом мокрого типа играет несколько важных ролей. Например, он охлаждает двигатель и смазывает подвижные детали.

Внимание! Установка циркуляционного насоса в системе требует монтажа предохранительного реле для защиты от «сухого» хода. Нельзя допускать работу насосов без теплоносителя, иначе это приведет к перегреву и поломке прибора.

Преимущества:

Бесшумный ход двигателя.
Небольшие размеры устройства.
Насос потребляет немного электроэнергии в сравнении с прибором «сухого» хода – 30-50 Вт.
За счет постоянной смазки внутренних элементов, длительность работы без обслуживания увеличивается.
Недорогая цена.
Простота монтирования конструкции.

В видео рассказывают о работе и устройстве циркуляционного насоса для отопления

Минусы:

Низкий уровень мощности.
Замена отдельных подвижных частей механизма не производится.
КПД устройства порядка 50%.
Ось двигателя должна располагаться исключительно в горизонтальном положении.

Низкая мощность устройства допускает их использование лишь в квартирах и частных домах одноэтажного типа. Насос для отопления в частном доме реализуется с инструкцией по применению, которая поможет разобраться во всех нюансах работы мокрого двигателя.

Сухой ротор

В отличие от насоса, работающего с мокрым ротором, данное устройство не контактирует с жидкостью и внутренний механизм находится постоянно в сухом состоянии. Для герметизации рабочей области используются уплотнительные кольца.

Кольца могут быть:

Графитовые.
Керамические.
Карбидо-вольфрамовые.
Нержавеющие.
Из оксида алюминия.

<Насос с сухим ротором для отопления в частном доме, инструкция по эксплуатации:

Вал задает движение рабочему колесу, расположенному в отдельной от ротора, камере.
За счет вращения крыльчатки, возникают центробежные силы, перемещаемые тепловой носитель от центральной части корпуса к его краю.

В видео подробнее о циркуляционном насосе с сухим ротором

Благодаря такому принципу работы циркуляционный насос обеспечивает постоянное движение воды.

Преимущества устройства:

Высокий коэффициент полезного действия – до 80%.
При запуске устройства, гидроудар имеет минимальные значения.
Положение насоса во время монтажа не имеет значения.
Высокая мощность прибора позволяет перекачивать большие объемы теплоносителя.

Недостатки:

Сильно шумит. Этот недостаток не дает возможности использования техники в условиях квартиры.
Уплотнительные кольца требуют периодической замены – раз в 2-3 года.
Герметичность рабочей камеры очень часто нарушается из-за износа уплотнительных колец. В связи с чем происходит утечка теплоносителя.
Двигатель устройства греется и нуждается во внешнем источнике охлаждения.

Циркуляционный насос с сухим ротором из-за большого веса требует монтажа на твердое и надежное основание.

Маркировка оборудования и ее особенности

С целью облегчения выбора устройства, основываясь на его характеристики, производителями, на корпусе устройства, наносится маркировка.

Маркировка, нанесенная на корпус устройства

Важно! Приобретая водяной насос на отопление, изучите инструкцию по применению, которая дополнительно поможет разобраться с непонятной маркировкой на устройстве. К тому же в ней предоставляется более подробная информация.

На тыловой части прибора в основном наносятся следующие сведения:

Стрелка показывает, как установить насос по отношению движения теплоносителя.
Диаметр резьбового соединения при входе и выходе устройства.
Максимальное давление, допустимое для комфортной работы насоса.
Логотип производителя и информация о модели.
Степень защиты.
Допустимые рабочие значения электрической цепи.

В зависимости от страны производителя, данные могут разнится, поэтому изначально стоит обращать на это внимание. Лучше подстраховаться и открыть инструкцию, где цифровые показатели более точные.

Параметры выбора циркуляционного насоса

Подбор устройства для отопительной системы осуществляется исходя из некоторых параметров.

Циркуляционный насос ДЖИЛЕКС ЦИРКУЛЬ 32/40

Покупка нового устройства для системы отопления

Технические показатели насоса

Учитывайте технические характеристики следующего порядка:

КПД – коэффициент затрачиваемой электрической энергии на разницу, полученную в результате обеспечения циркуляции теплоносителя.
Напор – разность показателей давления между входным и выходным отверстиями.
Подача воды – максимальный объем жидкости, который способен прокачать насос, встречая при этом минимум сопротивления.
Мощность – производительность устройства.
Диаметр патрубков. Размер резьбового соединения патрубков допускает монтаж трубопровода аналогичного диаметра.

Как правило, знания этих параметров достаточно для выбора устройства нужного качества.

Другие нюансы выбора правильного устройства

Важным моментом является, не только максимальная полезность устройства, но и его продолжительность срока эксплуатации без существенных поломок.

Исходя из этого, требуется придерживаться некоторых правил:

Производитель. Приобретайте продукцию от известных компаний – Calpeda, Grundfos, WILO. Насосы этих производителей дорого стоят, но вероятность того, что устройство сломается, не отслужив положенного гарантийного срока, минимальна.

Циркуляционный насос Grundfos ups 25-50 130

Циркуляционный насос компании Грюндфос

Характеристики. Параметры циркуляционного насоса должны быть слегка выше расчетных. Для снижения эксплуатационной нагрузки и увеличения срока службы достаточно запаса в 20-30%.
Габариты. Размеры важны при монтаже устройства в ограниченном пространстве.
Безшумность. Для размещения в квартирах пригодно оборудование с максимально низким уровнем шума.
Мощность. Этот показатель не должен сильно превышать рассчитанной величины. В противном случае устройство будет потреблять большее количество электроэнергии, чем это нужно для обогрева помещения.
Предназначение. Насос должен быть именно для отопительной системы. Их максимально допустимый температурный диапазон равен 130-150^оС.

Встроенный фильтр. Этот элемент конструкции будет явным преимуществом при выборе устройства, так как окажет существенное влияние на качество работы прибора и его продолжительность эксплуатации.

Элементы фильтрации продлевают срок службы устройства

Установка насоса в систему отопления частного дома

После ознакомления с внутренним устройством циркуляционного насоса, видами прибора и правилами его выбора, пора понять, как устанавливается водяной насос на отопление согласно инструкции, в несколько этапов.

Заказать монтаж системы отопления в Москве и Московской области можно в нашей компании. Чтобы ознакомиться со стоимостью работ и связаться со специалистом, перейдите в раздел «услуги».

Подготовительные работы перед монтажом

Помимо покупки основного устройства для полноценной работы отопительной системы понадобится обязательно приобрести дополнительные приборы и фитинги. Так, фильтр грубой очистки является необходимостью, в особенности если контур заполняется водой из-под крана или установка нового трубопровода производилась на замену старому.

Также, необходимым элементом является обратный клапан, который будет способствовать нормализации работы отопительной системы.

Подготовьте набор инструментов и материалов для выполнения дальнейших работ:

Шаровые краны, соответствующие диаметру труб – 2 шт.
Трубный ключ и разводной.
Герметическая паста.
Отрезок трубы для сборки дополнительных элементов конструкции.

Внимание! Прежде чем приступать к установке насоса, рекомендуется провести подробное изучение инструкции, прилагаемой к устройству.

В ролике озвучивают особенности и преимущества циркуляционного насоса Grundfos

Оптимальное место для размещения

Участок для монтирования прибора выбирается с учетом различных факторов. Одним из них является необходимость периодического обслуживания – пространство должно быть максимально свободным.

Установка циркуляционного насоса производится исключительно в обратный трубопровод. Причин тому несколько. Во-первых, в обратку приходит уже охлажденный теплоноситель, что немаловажно для полноценной работы устройства. Во-вторых, при установке в подающий трубопровод, возможна выкачка теплоносителя из котла. В результате, высок риск выхода из строя нагревательных элементов котельного оборудования.
Для повышения давления в системе, установку рекомендуется проводить на подающем участке трубопровода, поближе к расширительному баку. Таким образом удастся без особых усилий поддерживать высокую температуру внутри контура.
Установка в систему байпас, требует предварительной проверки узлового соединения на способность выдерживать высокий уровень напора горячей воды.

Байпас до подключения циркуляционного насоса в отопительную систему

Оборудование теплого пола, подразумевает обязательное размещение прибора на линии подачи теплоносителя. В противном случае не избежать завоздушенности.

Монтаж

Установка и подключение циркуляционного насоса всегда требует соблюдения ряда правил. В данном случае – это после сборки байпаса и установки его в систему, позаботьтесь о размещении шаровых кранов с обеих сторон конструкции. Такая предусмотрительность поможет при необходимости демонтажа или ремонта оборудования принудительной циркуляции.

На входе теплоносителя в прибор, устанавливается фильтрующий элемент, который предохранит насос от преждевременной поломки.
Найдите самую высокую точку системы отопления и установите в этом месте спиротоп, который будет стравливать воздух.
Насос с мокрым ротором, устанавливается исключительно в горизонтальном положении. Если игнорировать этот момент, то теплоноситель будет касаться лишь отдельных частей механизма, а это чревато повреждением рабочей поверхности. К тому же работа в любом другом положении будет бесполезной.
Перед началом работ обязательно слейте теплоноситель и, если такая необходимость промойте старый трубопровод.

Слив воды из системы отопления

Все резьбовые соединения обрабатываются герметической пастой. Это предотвратит возможность утечки теплоносителя.

После того, как байпас с насосом будет установлен в систему, контур заполняется водой. Затем проводится тестовый запуск устройства без включения котла. При обнаружении дефектов, их необходимо сразу устранить.

Запуск циркуляционного насоса

Не выключая устройство, выкрутите на нем центральный винт – вода, просачивающаяся сквозь открытое отверстие, говорит о правильной установке и отсутствии воздушных пробок.

Возможные неисправности

Как и любое другое устройство, у циркуляционного насоса могут появляться поломки или он выходит из строя. Причин тому множество. Рассмотрим несколько видов неисправностей на примере:

Нагрев устройства. Если эта проблема была выявлена после установки, обратите внимание на правильность монтажа – возможно где-то была допущена ошибка. В давно работающем приборе, нагрев происходит при засоре, износе или отсутствии смазки в подшипниках или даже при недостаточном напряжении электросети.

Циркуляционный насос valfex vcp 25-40G 180

Насос в системе

Шумная работа. Длительные простои приводят к появлению окиси на рабочей поверхности, в следствии чего появляется характерный шум. Также это может проявится после попадания инородного тела между крутящими элементами механизма. Очень сильный шум характерен для завоздушенных систем.
Самопроизвольное отключение. Проявляется после длительной эксплуатации без профилактических обслуживающих работ. Появившийся налет на внутренних стенках будет провоцировать выключение устройства.
Не запускается. Основная причина – нарушение электрической цепи. В некоторых случаях, может перегореть плавкий предохранитель.
Вибрации и стук. Это первый признак износа или полной поломки подшипника. Решение проблемы – только полная замена элемента.

В видео рассказывают, как нужно чистить циркуляционный насос

Коротко о главном

Конечно обойтись без циркуляционного насоса можно, если отопительная система имеет естественную циркуляцию. Помещения будут прогреваться и возможно неплохо. Но, для того, чтобы начать экономить, необходимо обязательно установить циркуляционный насос. Он поможет за непродолжительное время распространить по замкнутому контуру горячий теплоноситель, а значит отапливаемое помещение, прогреется гораздо быстрее, затратив при этом меньше энергии.

Какой циркуляционный насос вы выбрали и почему? Столкнулись ли вы в процессе эксплуатации и установки насоса с какими-либо сложностями?

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Источник

Как устанавливать циркуляционный насос

Эффективность отопительной системы во многом зависит от скорости и равномерности движения теплоносителя по контуру. Для этого при монтаже трубопровода предусматривают его обязательный уклон. Но в малоэтажных домах и при сложной схеме отопления этой меры бывает недостаточно, поэтому систему дополняют циркуляционным насосом, который приобретают отдельно или в составе узла с байпасом и термостатическим клапаном. Насосное оборудование можно установить самостоятельно, ознакомившись с базовыми правилами монтажа.

Самые распространенные ошибки при монтаже циркуляционного насоса

При установке необходимо избегать ряда ошибок, негативно влияющих на работу отопительной системы и самого циркуляционного насоса.

Монтаж по центру отопительной системы

Установка насоса между радиаторами приводит к созданию зоны пониженного давления, возникновению потоков-паразитов. В батареях, расположенных до насоса, наблюдаются застои теплоносителя и уменьшенный нагрев.

Неправильное расположение насоса

Циркуляционное оборудование чаще всего оснащено мокрым ротором, то есть взаимодействующим с рабочей средой, поэтому его нельзя монтировать под углом или полностью не в той плоскости. В этом случае появляются воздушные пробки, которые мешают эффективной смазке и охлаждению, что становится причиной быстрой поломки агрегата. Вал насоса должен располагаться строго горизонтально. На корпусе, как правило, имеется стрелка, указывающая правильное направление потока жидкости.

Неправильное расположение клеммной коробки

Ошибкой является монтаж таким образом, чтобы клеммная коробка располагалась снизу. При удалении лишнего воздуха из трубопровода или при образовании на корпусе конденсата вода может попадать в коробку и вызывать замыкание токоведущих частей, приводящее к аварийным ситуациям. Клеммная коробка должна находиться сверху или сбоку.

Врезка напрямую в магистраль

Одна из основных ошибок при установке циркуляционного насоса — его монтаж непосредственно в трубу отопления. Правильный вариант — установка на байпасе (обводном участке), что дает возможность ремонтировать или менять насос в случае необходимости без остановки системы отопления.

Если насосное оборудование смонтировано на байпасе в комбинированной системе отопления, при его отключении теплоноситель будет циркулировать по контуру естественным способом. Это позволяет промыть систему, не опасаясь, что грязь приведет к заклиниванию аппарата.

Насосный узел с байпасом и термостатическим клапаном

Установка перед расширительным бачком

Такой монтаж насосного оборудования приводит к тому, что часть теплоносителя будет уходить из труб в расширитель. При этом в контуре будут появляться воздушные пробки, снижающие эффективность отопительной системы.

Монтаж в помещениях с ненормативными условиями

Для хранения, транспортировки и эксплуатации насосов установлены определенные температурные диапазоны (в зависимости от модели). Если условия в помещении не соответствуют нормативным, оборудование лучше не монтировать.

Отсутствие фильтра

Перед устройством рекомендуется установить фильтр, который предотвратит попадание в него ржавчины и других механических частиц. Это может быть обычный сетчатый фильтр грубой очистки или сепаратор шлама. Отсутствие фильтровального элемента, особенно в системе со стальными трубами и низким качеством теплоносителя, приведет к ускоренному выходу насоса из строя.

Проверка работоспособности насосного аппарата без теплоносителя

Проверять работоспособность оборудования при отсутствии рабочей среды категорически запрещено. Перед проведением испытаний трубопровод необходимо заполнить водой (или другим носителем). В системе должны быть установлены воздухоотводчики, с помощью которых из труб удаляется воздух, снижающий эффективность работы насоса и системы в целом.

Особенности правильного монтажа циркуляционного насоса

Существует два способа монтажа циркуляционного насосного оборудования: на прямой или обратной трубе.

Насос, установленный на обратном трубопроводе, не подвергается воздействию высоких температур, что обеспечивает щадящие условия его эксплуатации. Такой вариант монтажа оптимален для котлов, работающих на твердом топливе.

На прямой трубе насос монтируют в самом начале контура. В этом случае рекомендуется выбирать модели, устойчивые к высоким температурам.

Внимание! В помещениях небольшой площади с одним отопительным контуром устанавливают один циркуляционный агрегат. При обслуживании котлом одновременно радиаторной и напольной систем необходимо устанавливать два насоса — по одному на каждый контур.

В обвязку устройства, смонтированного на байпасе, входят:

шаровые краны для перекрытия потока теплоносителя через насос;
обратный вентиль, предотвращающий возврат теплоносителя в котел;
фильтр грубой очистки;
воздухоотводчик;
манометр для контроля давления в системе.

Как правильно запустить циркуляционный насос

Насосное оборудование обычно штатно комплектуется электрическим проводом с вилкой, которую достаточно подсоединить к розетке бытовой электросети напряжением 220 В. Далее открывают вентили для заполнения системы отопления теплоносителем. Устанавливают максимальную скорость агрегата, выпускают воздух с помощью воздухоотводчика. Заглушку-винт при этом до конца не откручивают. Когда воздух полностью выйдет и из отводчика пойдет жидкость, заглушку закрывают.

Источник
