Инструкция по установке фаркопа ларгус

Инструкции в интернете не нашёл, решил написать.
Что есть: ТСУ VAZ — 19A

всё в разобранном виде

Инструкция

рис 1. а вес 17кг!

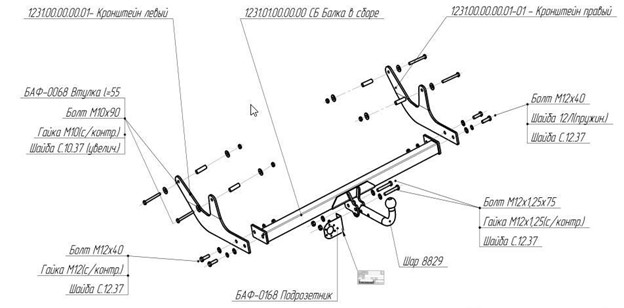

Схема сборки

не собирать!

Т. к. конструкция довольно тяжёлая, а главное неудобная, поэтому соединять части №2 и №1 было решено на авто.
Начало.
1. Снять запаску. «Корзинка» не снимается, а жаль.)
2. Снять жаро — экран над глушителем. 3 жестяные гаечки, откручиваются руками, с усилием.
3. Отковырнуть пластмассовые заглушки с лонжеронов. С противоположной стороны «скотч». Там не скотч, а лента, толщиной 1,5-2 мм, покрытая мастикой! Пробить и проковырять изнутри, расширить отверстия (легче попадать будет потом).
4. Взять кронштейн, вставить сначала передний болт, втулку, снаружи навесить кронштейн и наживить.Затем вставить задний болт и вставить его снаружи в лонжерон. Вставить втулку, шайбу, гайку наживить.

здесь были пластмассовые заглушки

5. То же проделать справа.
6. Наживить балку №1.

Болт снаружи и сквозной

Крепление шара прижимается к юбке бампера.

придавило

выхлопная не цепляет

7. Затянуть болты.
8. Установить защиту выхлопной и запаску.
9. Снять плафоны.

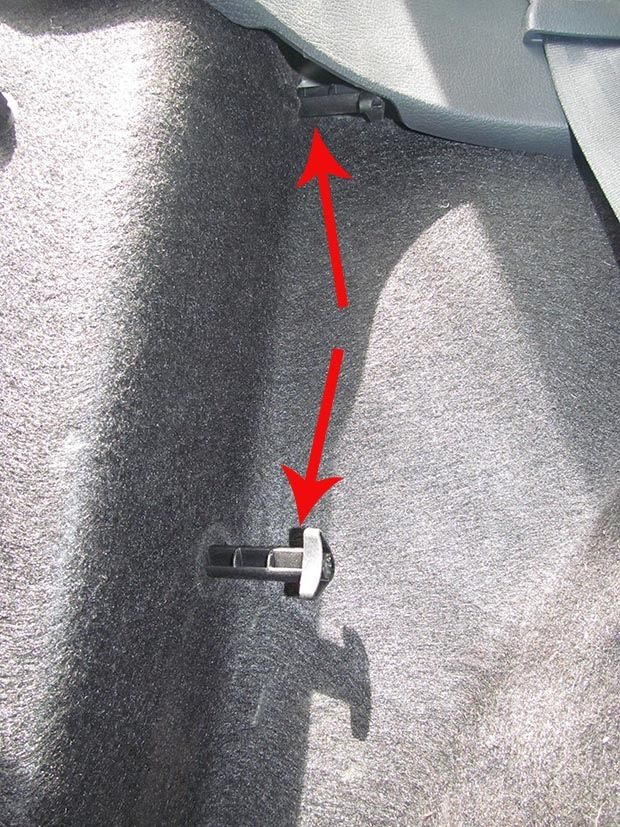

открутить от руки (левая сторона в багажнике сзади)

10. Протянуть проводку.
Отверстие для проводки забыл сфотографировать. Оно находится за лонжероном, внизу от фонарей . Отверстие диаметром около 1,5 см, закрытое резиновой крышечкой.
С помощью железной проволоки вверх к отверстию проводов плафона протягиваются провода ТСУ. Просверливается пробка и в неё протягиваются провода. Провода пристёгиваюся к балке ТСУ ленточными хомутами (те, что в комплекте — короткие).
11. Соединение . То что * — подключать.
Удобнее развести по цветам.
Слева :
оранж — стопы *
чёрный — масса *
розовый — задний ПТФ (можно не подключать)
зелёный — Лев поворот *
голубой — габарит *

фишка слева

Справа:
оранж — стопы
серый — Прав поворот *
жёлтый — задний ход (можно не подключать)
чёрный — масса
голубой — габарит

фишка справа

Естественно всё изолируется. Т. к. внутри коробов сухо и чисто и спокойно), то скрутки и изоленты достаточно.

слева

справа

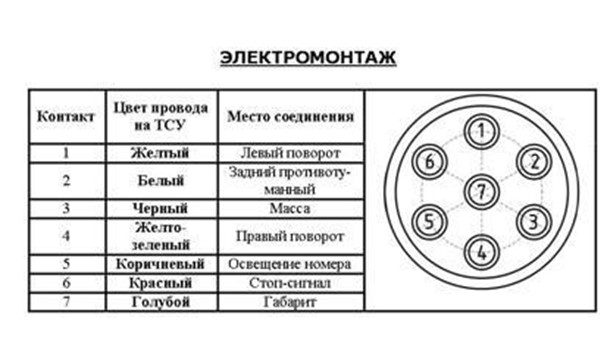

12. Подключение к штепсельному разъёму согласно рис.№1. Сначала надеть заглушку, потом заднюю резинку от розетки)) а потом подключать)
13. Всё проверить, собрать плафоны. прикрутить розетку. Проверить.
Всё.

ТСУ на Ларгусе

Времени затратил много, т. к. ТСУ на Ларгус цеплял впервые. Больше думал, чем делал))

Источник

Установка фаркопа на Лада Ларгус

Установка фаркопа
Какие разновидности фаркопов можно купить на Ладу Ларгус?
Установка фаркопа (на примере Bosal 1231-A)
Подключение розетки фаркопа к электропроводке
Требования ГИБДД к фаркопам в 2021 году
Штраф за нарушения при установлении фаркопа
Регистрация фаркопа

Установка фаркопа

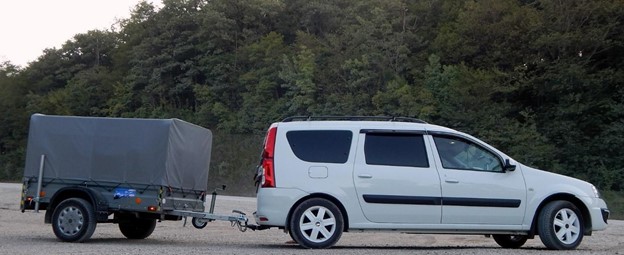

Лада Ларгус является представителем «многоцелевых универсальных автомобилей» (MPV). Автомобиль выпускается в кузове фургон, компактвэн, универсал и псевдокроссовер. Чтобы по максимуму использовать заявленную грузоподъемность, завод АВТОВАЗ предусмотрел возможность использования грузового прицепа с тягово-сцепным устройством (фаркопом).

Наличие прицепа делает Ларгус ещё более привлекательным для отечественных автолюбителей.

Какие разновидности фаркопов можно купить на Ладу Ларгус?

По способу крепления ТСУ может быть нескольких видов:

Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом;

По грузоподъемности ТСУ делятся на категории:

до 1,5 тонн — фаркоп типа А (условно-съемный, крепится двумя болтами);
1,5 тонн — фаркоп типа В (крепится при помощи полуавтоматической гайки);
от 1,5 до 2 тонн — фаркоп типа С (два подвида: горизонтальный и вертикальный);
от 2 тонн — фаркоп типа F (кованый фаркоп, крепится болтами размера М16);
от 2 тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепится на 4 болта М12);
1,5 тонн — фаркоп типа Н (сварное сцепное устройство).

Для установки на Лада Ларгус рекомендован фаркоп типа А.

Для Ларгус рекомендуются следующие производители ТСУ:

Лидер-Плюс, максимальная масса прицепа от 900 до 1300 кг.;
Avtos, масса прицепа до 1300 кг.;
Bosal, масса до 1300 кг.;
Трейлер, масса прицепа до 1300 кг;
Motodor, масса прицепа до 1300 кг;
Sheriff, масса прицепа до 1500 кг;
Galia, масса прицепа до 1300 кг.;
PT GROUP, масса прицепа до 1300 кг.

Установка фаркопа (на примере Bosal 1231-A)

Установка силами самого владельца автомобиля обойдется дешевле, но может привести к некоторым техническим проблемам. Поэтому рекомендуется прибегать к помощи лицензированных специалистов, обладающих необходимыми инструментами и специальными навыками.

Для монтажных работ потребуются следующие инструменты:

дрель с набором свёрл различного диаметра (по необходимости);
комплект гаечных ключей;
пассатижи;
отвертка.

Монтаж фаркопа на Лада Ларгус:

Загнать транспортное средство на смотровую яму;
Снять выхлопную трубу, снять защитный экран;
Снять запасное колесо;
Удалить пластиковые заглушки из заводских отверстий на лонжеронах рамы;
Установить боковые кронштейны с внешней стороны лонжеронов и слегка зафиксировать болтами;
Установить поперечную балку между кронштейнов и затянуть все крепления;
Установить шар;
Установить обратно защитный экран, запасное колесо, выхлопную трубу;
Проверить не мешает ли конструкция ТСУ работе систем и механизмов автомобиля.

Подключение розетки фаркопа к электропроводке

Электропакет приобретается отдельно от комплекта ТСУ.

Корпус розетки крепиться в специальный кронштейн на фаркопе. Её корпус должен быть герметичным.

Для Ларгус применяются cемиконтактные (7 pin) разъемы европейского типа (РФ).

Подсоединение проводки фаркопа:

Отсоединить контакты аккумуляторной батареи автомобиля;
Демонтировать задние фонари;
Протянуть проводку ТСУ протягивается через заводские отверстия;
Просверлить пробку и в нее протянуть проводку ТСУ;
Закрепить жгут на балке фаркопа с помощью хомутов из комплекта;
Соединить провода автомобиля с проводкой ТСУ в правильном порядке, в соответствии со схемой;
Для корректной работы электропроводки ТС, рекомендуется в схему включать устройство согласования Smart Connect;
Протестировать работу новых соединений. Вернуть покрытие на пол багажника.

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, существуют переходники (адаптеры) 7/13 или 13/7.

Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства.

Обратите внимание на качество и количество имеющихся предохранителей.

Требования ГИБДД к фаркопам в 2021 году

С 1 июля 2021 года вступили в силу новые требования к регистрации внесенных изменений (тюнинга) в конструкцию автомобилей. Нововведения сводят на нет сомнительную выгоду от использования самодельных прицепных устройств. В отношении фаркопов они касаются только несертифицированных тягово-сцепных устройств. Использование такого ТСУ повлечет административное наказание.

Штраф за нарушения при установлении фаркопа

КоАП РФ (ст. 12.5) предусматривает следующие виды нарушений:

Установлено незарегистрированное устройство;
Неработающее сцепное устройство.

Сотрудник ГИБДД при выявлении нарушений имеет право выписать штраф в размере 500 рублей. Крайний случай для нарушителей — рецидивистов — аннулирование регистрации автомобиля.

Чтобы не затягивать разбирательство с инспектором ГИБДД, рекомендуется в бардачке возить Руководство по эксплуатации автомашины, документы на прицепное устройство. В полисе ОСАГО должна стоять отметка о разрешенной эксплуатации автомобиля с прицепом.

Регистрация фаркопа

Завод-изготовитель предусмотрел использование прицепа с автомобилем Лада Ларгус (Руководство по эксплуатации, раздел «Технические характеристики»), поэтому автолюбитель может устанавливать дополнительное оборудование без регистрации.

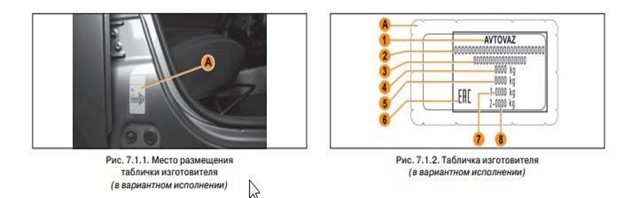

Табличка с паспортными данными автомобиля располагается на правой передней стойке автомобиля.

Водители, имеющие категории «В»водительского удостоверения, имеют право эксплуатировать прицеп в том случае, если его разрешенная максимальная масса не превышает массы снаряженного автомобиля, а сумма разрешенных максимальных масс автомобиля и прицепа не превышают 3500 кг.

Идентификационная табличка с данными:

4 — технически допустимая максимальная масса автомобиля, кг;

5 — технически допустимая максимальная масса автопоезда, кг.

На фаркоп обязательно должны иметься паспорт и сертификат.

Если на автомобиле установлен фаркоп, но документация на него отсутствует, порядок действий автомобилиста, следующий:

При наличии маркировки, связаться с указанным изготовителем и попросить выслать документы на изделие;
При невозможности определить марку ТСУ, записаться на прием в местный отдел ГИБДД для согласования изменений конструкции авто;
Оформить и подать заявление на проведение предварительной экспертизы имеющегося изделия;
При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
Пройти технический осмотр автомобиля;
Оплатить госпошлины;
Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Для оформления свидетельства необходимо предъявить следующие документы:

Сертификаты на устройство;
Оформленное заключения предварительной экспертизы;
Протокол технической экспертизы безопасности;
Заявление на разрешение внесения конструктивных изменений (с отметкой о положительном решении);
Квитанции об оплате госпошлины;
Диагностическая карта;
СТС и ПТС на автомобиль;
Документ, удостоверяющий личность автовладельца (паспорт гражданина).

Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.

Приобретать фаркоп можно только в специализированных магазинах, где работники предоставят все необходимые консультации.

Источник

27 января 2020
Лада.Онлайн
58 568

Как установить фаркоп на Лада Ларгус своими руками

Тягово-сцепное устройство (ТСУ или в народе «фаркоп») позволяет подцеплять к автомобилю прицеп, который существенно увеличить грузовые возможности автомобиля. Рассмотрим процесс установки фаркопа, который специально предназначен для Lada Largus.

Оригинальное ТСУ

Потребуется:

99999901007216 — Тягово-сцепное устройство (без электропроводки). Цена около 6500 рублей.
99999000017182 — Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства. Цена около 750 рублей.

Установка

На рисунке 2-15 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA LARGUS.

Рисунок 2-15 – Конструкция и комплект поставки ТСУ LADA LARGUS: 1 – кронштейн ТСУ левый; 2 – штанга; 3 – кронштейн ТСУ правый; 4 – подрозетник; 5 – крюк

Снять запасное колесо.

Отсоединить заднюю подушку 3, рисунок 2-16, подвески глушителя 1 от кузова или глушителя (отвертка плоская).

Рисунок 2-16 – Подготовка к установке кронштейнов ТСУ: 1 – глушитель; 2 – лонжерон кузова задний левый; 3 – подушка задней подвески глушителя; 4 – лонжерон кузова задний правый; 5 – заглушка отверстия лонжерона

Отвернуть крепление заднего защитного экрана глушителя, снять экран.

Из отверстий с внутренней стороны левого 2 и правого 4 задних лонжеронов извлечь заглушки 5 (отвертка плоская).

С наружной стороны лонжеронов аналогичные отверстия очистить от слоя ПШМ (отвертка плоская).

С внутренней стороны лонжерона 2, рисунок 2-17, в каждое из отверстий вставить болт 1 с шайбой из комплекта поставки, с внешней стороны лонжерона надеть на болты кронштейн 3 и закрепить, гайками, не затягивая.

Аналогично установить второй кронштейн на другой лонжерон кузова

Рисунок 2-17 – Установка кронштейна ТСУ: 1 – болт крепления кронштейна; 2 – лонжерон кузова задний; 3 – кронштейн

Установить на кронштейны штангу и закрепить болтами из комплекта поставки (головка сменная 19, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Установить на штангу крюк 5, см. рисунок 2-15, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Установить на место снятые детали.

Подключение

Схема подключения:

ТСУ Lider

Потребуется: купить фаркоп для Лада Ларгус (в нашем случае используется ТСУ Лидер Плюс VAZ — 19A, примерная цена 5000 рублей), инструмент.

Чертежи фаркопа

Фаркоп крепится в штатные места, предусмотренные заводом-изготовителем. Дополнительные сверление кузова не требуется.

Установка:

Снять запасное колесо.
Снять защитный экран над глушителем (3 гайки).
Снять пластиковые заглушки с лонжеронов (на фото указано стрелками).
Расширить отверстие для креплений, убирая защитную ленту и мастику.
Вставить сначала передний болт, втулку, снаружи навесить кронштейн и наживить.
Вставить задний болт и вставить его снаружи в лонжерон. Вставить втулку, шайбу, гайку наживить.
Аналогично сделать с правой стороны.

Проверьте, чтобы фаркоп прижался к бамперу, но не задевал глушитель. Затянуть все болты крепления и установить защитный экран.

Подключение

Перед началом работ следует снять задние фонари. Протянуть проводку фаркопа через штатные отверстия, которые мы использовали при подключении парктроника. Далее просверливается пробка и в неё протягиваются провода. Проводка закрепляется к балке фаркопа хомутами из комплекта.

Схема подключения левого разъема:

оранжевый — стоп-сигнал
чёрный — масса
розовый — задний ПТФ (необязательно)
зелёный — левый поворотник
голубой — габариты

Схема подключения правого разъема:

оранжевый — стоп-сигнал
серый — правый поворотник
жёлтый — задний ход (необязательно)
чёрный — масса
голубой — габариты

Выполняем подключение к штепсельному разъёму согласно схеме (см. выше). Перед подключением следует надеть заглушку, а потом заднюю резинку от розетки. Выполняем сборку в обратной последовательности. Процесс также показан на видео:

Напомним, увеличить грузовые возможности Лада Ларгус можно с помощью установки багажника на крышу, но перед этим может потребоваться установка рейлингов.

Ключевые слова: багажник лада ларгус
