Инструкция по установке нивелира

Нивелир вопреки распространенному мнению очень прост в использовании. Об устройстве, начальных основах применения и полевой проверке прибора — наша заметка ниже.

Купить нивелир можно в нашем магазине посетив его лично или заказав доставку.
Если Вам требуется поверка и ремонт нивелиров — к вашим услугам наш сервисный центр!

Что такое нивелир и как он работает?

Оптический нивелир является одним из самых простых в конструкции и эксплуатации измерительных приборов. В соответствии с его названием, он служит для нивелирования — определения разности высот между несколькими точками земной поверхности.
Основным элементом конструкции нивелира является оптический блок, то есть зрительная труба. Она состоит из линзы, объектива, фокусирующей трубки и окуляра с нанесенным на него крестом сетки нитей.

Компенсатор является очень важным компонентом нивелира, его задача — исправить ход луча света, попадающего в объектив. Или проще говоря — компенсатор удерживает визирную ось в горизонтальном положении.

Большинство нивелиров имеют магнитный демпфер компенсатора . Проще говоря, это маятник, который движется между двумя магнитами. Также есть компенсаторы с воздушными демпфером. Воздушные компенсаторы как правило используются на более дешевых приборах. Их основные недостатки: длительное время стабилизации и деликатная конструкция, менее устойчивы к повреждениям, чем магнитные компенсаторы. Компенсатор имеет ограниченный диапазон действия (обычно несколько градусов), поэтому перед началом измерений нивелир должен быть отгоризонтирован с помощью установочных винтов в трегере и круглого пузырькового уровня. Эта операция выполняется после установки прибора на геодезический штатив .

От чего зависит точность и качество нивелира?
Вопреки распространенному мнению, не только увеличение зрительной трубы является ключевым параметром оптического нивелира, а так же диаметр объектива оказывает большое влияние на качество изображения.
Диаметр объектива — важнейший оптический параметр нивелира. Он определяет диапазон увеличения, разрешение прибора, то есть качество изображения, диапазон наблюдения, поле зрения. Чем больше диаметр линзы, тем лучше визуальное изображение выравнивающего стержня в окуляре, и, следовательно, наблюдение может быть выполнено с большей точностью.
Увеличение зрительной трубы — зависит от диаметра объектива и используемой линзы. Увеличение обычно колеблется от 20 до 32х. Чем выше значение увеличения, тем больше увеличение изображения пятна, видимого в окуляре телескопа. Для строительных работ достаточно нивелирующих инструментов с телескопами с увеличением 20, 22 и 24. Инструменты с лучшим телескопом чаще всего используются геодезистами.
Поле зрения — информирует вас о длине участка рейки, расположенного в 100 м от станции нивелирования, которая будет видна в окуляре.
Яркость объектива — параметр, редко предоставляемый производителями измерительной техники. Это зависит от конструкции оптической системы и качества используемых в ней компонентов. Более высокая яркость объектива позволяет проводить точные измерения уровня в более сложных условиях освещения.
Минимальное фокусное расстояние — наименьшее расстояние выравнивателя от точки измерения, из которой изображение пятна, видимого в окуляре, будет «резким».
Качество изображения и соответственно удобство работы зависит от совокупности факторов и диаметра объектива и увеличения телескопа.

Какие аксессуары необходимы для нивелира?
Нивелир без дополнительных аксессуаров похож на автомобиль без колес — красивый, но при этом не ездит. Сам инструмент в без аксессуаров использовать нельзя.
Штатив — часто называют треногой. Под технический нивелир достаточно использования алюминиевого штатива. Он легкий, устойчив к погодным условиям, удобен в транспортировке и долговечен. Для современных приборов он должен иметь 5/8-дюймовый винт — это стандартное крепление оптических нивелиров и других измерительных приборов.

На рынке есть штативы с плоской или сферической головкой. Последний позволяет быстро выравнивать прибор без необходимости точной регулировки ножек штатива. Опытные пользователи на шаровой головке могут выровнять инструмент, не используя регулировочные винты в трегере.

Нивелирная рейка, наиболее популярными на данный момент являются алюминиевые телескопические рейки. Деревянные рейки время от времени используются в строительных и геодезических изысканиях. Алюминиевые рейки различаются по длине (от 3 до 7 м) и, следовательно, по количеству сегментов. Сегменты основаны на принципе телескопа. Сложенный участок имеет длину чуть более 1 м и его легко транспортировать. Алюминиевые рейки имеют геодезическое шкалу типа «Е» с одной стороны и стандартное миллиметровое деление с другой.

Важно, чтобы рейка была снабжен коробкой уровнем для установки. Часто многих пользователи не используют уровень и устанавливают рейку вертикально «на глаз». Однако что неправильная установка рейки очень сильно влияет на конечную точность нивелирования.

С чего начать работу с нивелиром?
Правильному нивелированию должно предшествовать несколько подготовительных действий. Нивелир обычно устанавливается на штатив с тремя ножками (предпочтительно из алюминия или фиберглас, потому что они легкие и долговечные). на устойчивое основание и вставляется в горизонт регулированием ножек штатива и подъемных винтов нивелира (для контроля используется круглый пузырьковый уровень).
Компенсатор же отвечает за точное выравнивание. Это автоматическая маятниково-магнитная система, которая корректирует ход луча света, поступающего в телескоп на постоянной основе, и благодаря этому позволяет выполнять выравнивание даже с вибрирующим штативом. Часто начинающие пользователи испытывают затруднения при выравнивании нивелира с помощью регулировочных винтов в трегере. Лучший и самый быстрый способ — использовать два винта.
Установите нивелир так, чтобы его зрительная труба была перпендикулярна линии, соединяющей два винта, с помощью которых будем устанавливать нивелир. Поворачивая оба в противоположных направлениях быстро приведем пузырь к середине. Третим винтом по необходимости приведите пузырек в центр капсулы.

Основы определения разницы высот с помощью нивелира
Рассмотрим простое определение разницы в высоте между противоположными точками. Пользователь видит в окуляр сетку нитей: это четыре штриха — одна вертикальная и несколько горизонтальных. Почему несколько горизонтальных, ведь одного — среднего было бы достаточно? Однако, основываясь на показаниях, сделанных с двумя крайними горизонтальными штрихами — вы можете легко рассчитать расстояние, на котором рейка находится от нивелира.

После установки нивелира на штатив и его выравнивания, помощник вертикально устанавливает рейку (ему поможет уровень, прикрепленный к ней) в точке A. Наблюдатель осуществляет точное прицеливания с помощью винта горизонтального круга и фокусирует изображения с помощью фокусирующего винта и в окуляре выполняет чтение отметки O1.

В точке A мы имеем: 24 (потому что тире выше 24, но ниже 25), 6 (шестой сантиметр), 5 (пятый миллиметра сантиметра). Получаем показание отметки O1 — 2465 мм . Это расстояние от середины штрихов до точки, на которой стоит рейка.

В точке B, в свою очередь, мы получили показание O2 — 2045 мм . Для расчетов предположим, что точка А имеет высоту 0 м, и мы будем использовать формулу: HB = HA + O1 — O2 HB = 0 м + 2,465 м — 2045 м = 0,42 м.
Это означает, что точка B находится на 42 см выше точки A.

Как измерять расстояние с помощью дальномерных нитей нивелира?
Расстояние между нивелиром и рейкой можно приблизительно измерить с помощью инструмента нивелира. Вам не нужно использовать дополнительные дальномеры или измерительные ленты . Для этого используются две дополнительные горизонтальные линии пересечения нити.

Чтобы рассчитать расстояние положения выравнивателя от рейки, прочитайте показания рейки на верхнем и нижнем штрихе. Итак, мы имеем:
Считывание по верхнему штриху В = 2539 мм.
Считывание нижнего штриха Н = 2390 мм.
Для расчета расстояния мы будем использовать формулу:
D = (В [мм] — Н [мм]) x K (k — постоянная умножения нитяного дальномера, обычно 100)
D = (2539 мм — 2390 мм) х 100 D = 14 900 мм = 14,9 м.Для чего горизонтальный круг с отметками на оптическом нивелире?
Горизонтальный лимб используется для расчета угла поворота прибора при измерении. Лимб используется при нивелировании полярным методом, но стоит отметить что точность отсчетов невысокая. Горизонтальный лимб с делением на 360 и 400? В чем разница?
В 90% случаев при покупке нивелира пользователи не обращаются внимание на горизонтальный лимб. Им он не пригодится или используют в единичных случая как вспомогательный инструмент.

В оставшихся случаях — следует обратить на него внимание. Разметка лимба может быть выполнена в градусах и градах . Работа в градусах (шкала до 360) привычнее для ориентрования геодезисту. Грады (шкала до 400) удобнее в расчетах и использовании рядовому пользователю.
Плюсы прибора с разметкой градах:

• грады имеют десятичное деление, естественное для калькуляторов и компьютеров
• расчеты выполняются быстро, даже в памяти, без необходимости какого-либо преобразования или преобразования
• использование града исключает риск ошибок вычислений из-за разделения шага на 60 минут (секунд) и 3600 градусов (секунд).

Как самостоятельно проверить нивелир и подготовить его к работе?
Мало толку от качественной оптики нивелира или его высокого стандарта по пыле- и влагостойкости, если прибор вышел из строя и результаты измерений неверны. Каждый производитель измерительной техники перед выпуском товаров на рынок проводит контроль и настройку. Тем не менее, даже путешествие на машине из офиса продаж на стройплощадку может привести к тому, что инструмент станет неточным в результате сотрясений. Кроме того, перепады температур, внутренние напряжения материала, из которого сделан нивелир — это факторы, которые вызывают формирование инструментальных погрешностей.
На самом деле оптических нивелиров очень просты в конструкции приборов и редко подвергаются самопроизвольным сбоям. Поломка нивелира обычно это результат падения. По правилам перед каждым нивелированием мы должны проверять 3 наиболее важных геометрических условия. Но в большинстве случаев нивелир работает в течение нескольких лет без надлежащего технического осмотра.
Если мы не можем позволить себе простои из-за обслуживания приборов — стоит знать несложную процедуру контроля и время от времени проверять его состояние самостоятельно? Тем более производители в комплекте с инструментом продают набор инструментов для юстировки.

В рамках полевого выпрямления мы проверяем три геометрических условия, которым должен соответствовать выравниватель:
• Основная плоскость пузырька круглого уровня pg должна быть перпендикулярна главной оси vv выравнивающего устройства.
• Горизонтальная линия прицельной сетки должна быть перпендикулярна главной оси vv.
• Визирная ось cc должна быть горизонтальной в диапазоне действия компенсатора.

Перед началом юстировки проверьте работоспособность механических компонентов нивелира. Внимательно посмотрите на винты трегера, горизонтальные винты, фокусирующий винт и окуляр, оцените их на предмет плавной работы и наличия нестандартных зазоров. Стоит несколько раз повернуть инструмент, установленный на штативе и убедиться, что механизм главной оси механизма не поврежден. Только если все механические компоненты нивелира находятся в рабочем состоянии, вы можете приступить к проверке устройства.

Этап 1: Поверка круглого уровня

Проверка и выпрямление перпендикулярности основной плоскости пузырькового уровня к главной оси нивелира.
Выровняйте инструмент на штативе с помощью винтов и контролируя процесс по круглому уровню. Поверните нивелир на 180 ° и посмотрите, не вышел ли пузырь из кольца уровня. Если нет, то уровень установлен правильно. Если уровень вышел за границы кольца — требуется исправление. Мы делаем это как с помощью регулировочных винтов трегера, так и с помощью установочных винтов уровня.

Отклонение пузырька на половину ошибки устраняется поворотом винтов трегера в противоположном направлении. Вторая половина той же ошибки устраняется с помощью регулировочных винтов уровня. Проверяем правильность исправления поворотом на 180 градусов. При необходимости повторяем корректирующие действия.

Этап 2: Проверка вертикальности сетки нитей
Контроль можно проводить двумя способами
1. Сфокусировавшись нивелиром на отвес легко можно определить вертикальность сетки нитей. Совпадает ли она с вертикальной линией отвеса или нет. При необходимости выполняется регулировка винтами по отвесу как по эталону.

2. Одним краем горизонтальной линии сетки нитей наводимся на точку на стене, плавно поворачиваем нивелир в горизонтальной плоскости. Если сетка нитей настроена верно — точка будет находится на другом конце горизонтальной линии. Данный способ контроля отвеса не требует, но менее пригоден для регулировки отклонения.

Этап 3: Проверка работоспособности компенсатора

Если при повороте прибора гудит, стучит, … Это шанс, что компенсатор в нивелире еще может быть исправен. Если при осторожном встряхивании инструмента или постукивании по корпусу слышен звон и изображение в окуляре вибрирует — скорее всего, компенсатор работает правильно. Если во время этого теста крест не вибрирует, это может означать, что маятник завис или механизм поврежден более серьезно. Тогда, к сожалению, нас ждет посещение сервиса, и дальнейшая процедура настройки на месте невозможна. По поводу ремонта нивелира предлагаем услуги нашего сервисного центра. Производим ремонт оборудования любой сложности, диагностика бесплатно.

Если компенсатор функционирует, второй тест этого параметра состоит в проверке диапазона действия.

Установите прибор на штатив и на расстоянии 30-50 м установите вертикально рейку.
Выровняйте прибор и измерьте O1.
Наклоните сферический пузырек пузырька к четырем крайним положениям, и каждый раз мы читаем O2, O3, O4 и O5 на рейке.
Если все показания O1-O5 не отличаются друг от друга более чем на 1 мм (ошибка считывания), это означает, что компенсатор работает корректно во всем диапазоне значений.

Этап 4: Поверка горизонтальности визирной оси

Проверка и исправление горизонтальной установки оси в области действия компенсатора. Проверка и исправление горизонтального выравнивания визирной оси является наиболее трудоемким этапом. Также необходимо иметь две нивелирных рейки и установить их друг от друга и вертикально на расстоянии не менее 30 метров. Поставить прибор посередине между рейками и вычислить превышение между точками.

Возьмем для примера:
отчет по рейке A = 1.787м,
отчет по рейке B = 1.632м,
превышение (Δh) в этом случае будет: Δh = А–B = 0.155м. с Переставить штатив с прибором ближе к точке А и, взяв отчет по этой же рейке (для примера 1.509м), вычислить теоретический отчет по рейке B (отчет по рейке А – Δh). В нашем примере теоретический отчет по рейке В = 1.509м – 0.155м = 1.354м.
Взяв отчет по рейке В сравнить его с теоретическим. Если разность между отчетами превышает 1-3 мм, необходимо выполнить настройку. Отверните защитную крышку окуляра (или откройте заглушку в нивелирах Sokkia) и с помощью юстировочной шпильки / отвертки / шестигранника из комплекта прибора поворачивайте винт до тех пор, пока отчет по средней горизонтальной нити не станет равен теоретическому (1.354м). После чего необходимо повторить поверку.

Свяжитесь с нами, если у Вас есть вопросы по обслуживанию или приобретению оптического нивелира:

пишите на электронную почту zakaz@aspector.ru
звоните по бесплатному номеру 8 (800) 707-71-98
приходите в офис в Москве и Калужской области.

Источник

Точность в строительстве — один из ключевых аспектов, определяющих успешность проекта. При работе на уровне земли или создании горизонтальных поверхностей неотъемлемыми инструментами являются нивелир и рейка.

Нивелир — это измерительное устройство, позволяющее определить разницу высот между различными точками на участке. Рейка служит опорной плоскостью для нивелира и помогает достичь необходимой точности в работе.

Содержание

Цели и особенности нивелирования

Репер и ключевые точки

Работа с нивелиром

Обозначения на нивелирной рейке

Как проводить измерения

Ведение документации

Цели и особенности нивелирования

Нивелирование — это процесс определения разницы высот между различными точками на земной поверхности. Этот метод используется в различных областях, включая строительство, геодезию, инженерные изыскания и топографию. Суть заключается в установлении горизонтальной плоскости и определении разницы высот относительно этой плоскости.

Нивелирование позволяет создавать точные и надежные данные высот, которые нужны для различных строительных проектов, таких как строительство зданий, дорог, мостов и т.д. Точные измерения высот помогают обеспечить правильное соответствие проектной документации и повышают качество и безопасность строительных работ.

Для выполнения нивелирования необходимы нивелир и рейка. Нивелир состоит из оптического устройства и штатива, на котором он установлен. Используется для измерения разницы высот между двумя или более точками. Рейка представляет собой шкалу с делениями, которая устанавливается в различных точках и служит опорной поверхностью для нивелира.

Процесс нивелирования включает в себя следующие шаги:

Установка нивелира и штатива на стабильной основе. Нивелир должен стоять горизонтально.
Просмотр через оптическое устройство нивелира на рейку, установленную в исходной точке (обычно известной высоты). Это позволяет установить начальную точку отсчета.
Перемещение нивелира и просмотр на рейку, установленную в целевой точке. Чтение деления на рейке дает информацию о разнице высот между исходной и целевой точками.
Повторение процесса перемещения нивелира и чтения делений на рейке для других точек, если необходимо.
Анализ полученных данных и подсчет разниц высот между точками.

Нивелирование требует точности и внимательности. Для достижения наибольшей точности нужно учитывать уровень освещения, стабильность штатива, правильность установки и чтения рейки. Процесс требует знания и понимания основных принципов геодезии и использования нивелирного оборудования.

Репер и ключевые точки

В геодезии и нивелировании реперы и ключевые точки при определении и фиксации геодезических позиций на местности.

Реперы — особые пункты на местности, которые служат для фиксации определенных геодезических координат. Обычно имеют точно определенные географические координаты и высоты.

Реперы постоянные и неподвижные, что позволяет использовать их в качестве ориентиров при проведении геодезических измерений. Они обычно обозначаются специальными знаками или металлическими стержнями с гравировкой геодезической информации.

Ключевые точки — это определенные места на участке, которые выбираются с целью обеспечения опорных и контрольных пунктов при проведении геодезических работ. Часто выделены важными точками на местности, такими как углы зданий, вершины холмов, концы структур или другие характерные объекты. Ключевые точки обычно определяются с использованием приборов, таких как геодезический теодолит или нивелир, и их координаты и высоты записываются в геодезическую документацию.

Реперы и ключевые точки служат важными ориентирами при проведении геодезических измерений и нивелирования. Они позволяют установить начальные позиции, контролировать точность измерений и связывать результаты работы с общей геодезической системой координат. Фиксация реперов и ключевых точек обеспечивает надежность и точность геодезических работ на строительных участках или в других областях, требующих пространственной ориентации и координатной привязки.

Работа с нивелиром

Установка и выравнивание визира являются важными шагами при работе с нивелиром. Визир — это вертикальная нить или штрих на оптическом устройстве нивелира, которая используется для точного наведения на рейку и измерения разницы высот.

Основные шаги по установке и выравниванию визира:

Установка нивелира на стабильную и ровную основу, такую как штатив. Убедитесь, что нивелир надежно закреплен и горизонтально расположен.
Включите нивелир и подождите, пока он установится и стабилизируется. В это время можно провести проверку и калибровку прибора с помощью специальных функций, предоставленных нивелиром.
Переведите нивелир в режим визирования. Это позволит вам видеть изображение рейки через оптическое устройство.
Используя штатив или специальные регулировочные винты, аккуратно отрегулируйте высоту, чтобы визир находился на уровне рейки, установленной в исходной точке (известной высоты). Для этого потребуется плавно поднимать или опускать нивелир, обращая внимание на отражение рейки в оптическом устройстве.
Осмотрите визир на оптическом устройстве нивелира. Убедитесь, что он четкий, ровный и точно выровнен с рейкой. Если визир не находится точно по центру рейки, можно использовать регулировочные винты нивелира для тонкой настройки его положения.
Повторите процедуру выравнивания визира для других точек, если требуется. При перемещении нивелира, особенно на большие расстояния, рекомендуется периодически проверять и корректировать выравнивание визира.

Выравнивание визира является важным шагом, поскольку точность измерений зависит от правильного наведения на рейку. Следуя указанным шагам и обращая внимание на детали, можно установить и выровнять визир нивелира для достижения высокой точности и надежности в проводимых измерениях.

Обозначения на нивелирной рейке

Нивелирные рейки обычно имеют особые обозначения и деления, которые используются для измерения разницы высот при нивелировании. Некоторые распространенные обозначения:

Метрическая система. В метрической системе на рейке обычно присутствуют деления в сантиметрах (см) и миллиметрах (мм). Обычно каждый сантиметр обозначается числом, например, от 0 до 200 см, а миллиметры могут быть обозначены более мелкими черточками или цифрами внутри сантиметрового деления.
Дюймовая система. В некоторых странах используется дюймовая система для обозначения на нивелирных рейках. В этом случае деления обозначаются в дюймах (inches) и десятках дюйма (tenths). Каждый дюйм может быть обозначен числом, например, от 0 до 78 дюймов, а десятые дюйма могут быть обозначены черточками или цифрами внутри дюймового деления.
Обозначения нулевой точки. На рейке также обозначены нулевые точки, которые указывают на определенную высоту относительно поверхности. Это позволяет установить начальную точку отсчета при нивелировании.
Отметки для целей наведения. Некоторые нивелирные рейки имеют специальные отметки или маркировку для целей наведения нивелира. Это помогает оператору точно навести оптическое устройство на рейку и осуществить измерение.

Обозначения на нивелирных рейках могут немного отличаться в зависимости от страны и производителя. Важно ознакомиться с маркировкой и обозначениями, указанными на конкретной рейке, которую вы используете, чтобы правильно интерпретировать измерения и достичь точности при нивелировании.

Как проводить измерения

Порядок измерения превышения точки при использовании нивелира после установки включает следующие шаги:

Установка нивелира на стабильную основу, такую как штатив, и его выравнивание. Убедитесь, что нивелир находится в горизонтальном положении с помощью встроенных уровней или компенсатора.
Установите нивелирное штурвал в вертикальное положение, чтобы оптическое устройство было направлено вверх.
Просмотрите через оптическое устройство нивелира на нивелирную рейку, установленную в исходной точке (известной высоты). Запишите отсчет на рейке в качестве исходного значения превышения.
Переместите нивелир и направьте оптическое устройство на целевую точку, для которой можно измерить превышение. Убедитесь, что визир наведен точно на рейку в целевой точке.
Осмотрите отсчет на рейке в оптическом устройстве нивелира. Запишите этот отсчет, который представляет разницу между исходным значением превышения и текущим положением на рейке.
Повторите процедуру измерения превышения для других точек, если необходимо.

Важно помнить, что при измерении превышения с помощью нивелира нужно обеспечить стабильность нивелирной рейки и точное наведение визира на рейку. Также следует учитывать факторы, такие как изменение температуры, воздушные потоки или вибрации, которые могут повлиять на точность измерений. Поэтому рекомендуется проводить несколько повторных измерений и усреднять полученные результаты для повышения точности.

Ведение документации

Ведение журнала и проведение расчетов являются важными аспектами работы с нивелиром. Журнал помогает упорядочить и систематизировать полученные данные, а расчеты позволяют интерпретировать измерения и получить конечные результаты.

Рекомендации по ведению журнала и проведению расчетов при использовании нивелира:

Журнал:

Записывайте все основные данные, связанные с измерениями, в журнал. Включите информацию о дате, времени, точках измерений, погодных условиях и других факторах, которые могут повлиять на результаты.
Опишите каждую точку измерения, указав ее местоположение, высоту и другие характеристики.
Записывайте значения отсчетов на рейке, полученные при измерениях. Укажите исходное значение превышения, текущий отсчет и разницу между ними.
Если проводите несколько повторных измерений, запишите все значения и усредните их для получения более точных результатов.
Добавьте любые дополнительные комментарии, наблюдения или заметки, которые могут быть полезны для интерпретации данных или объяснения некоторых аномалий.

Расчеты:

Вычислите превышения для каждой точки, используя полученные значения отсчетов на рейке и исходное значение превышения.
Если проводились повторные измерения, усредните значения и используйте средние значения для расчетов.
При необходимости выполните коррекцию результатов, учитывая факторы, такие как инструментальные поправки, атмосферные условия или наклон нивелирной линии.
Проведите сверку полученных превышений с известными значениями или смежными точками для проверки и контроля точности измерений.
Выполните любые дополнительные расчеты, связанные с вашими конкретными целями измерений, такими как нахождение наклонов, расстояний или объемов.

Помните, что точность результатов зависит от правильности ведения журнала, аккуратности измерений и правильности проведения расчетов.

Источник

Нивелир — это прибор, с помощью которого определяют перепады высот между точками поверхности, расстояния между ними или значения горизонтальных углов. Эти устройства используют строители, картографы, маркшейдеры, ландшафтные дизайнеры и другие специалисты. Без нивелирования трудно представить себе разумный проект даже не очень сложной постройки. А самым простым инструментом для такой работы справедливо считается оптический нивелир. Не случайно он стал активно выходить за пределы профессиональной сферы. Доступность метода, невысокая стоимость и неприхотливость оборудования делают его удобным для использования в частной практике: малом строительстве, ландшафтном дизайне и т.п.

Как настроить оптический нивелир и работать с ним

И если для специалистов настройка оптического нивелира не вызывает проблем, поскольку их учат работе с геодезическим оборудованием, то непрофессионалам приходится доходить до всего самим. Как снять отсчеты и разметить, например, высоту фундамента? Эти и другие вопросы постараемся кратко прояснить в данной статье.

Как строится процесс нивелирования?

В быту точное положение предметов по горизонтали мы можем установить с помощью простого пузырькового уровня. По сути, оптический нивелир ― тот же уровень, только совмещенный со зрительной (визирной) трубой, что позволяет соотносить точки, расположенные далеко друг от друга в пространстве. Чтобы установить превышения, прибор выстраивает горизонтальную плоскость, относительно которой определяется разница высот в выбранных местах.

Итак, в процесс нивелирования входит:

Установка и настройка нивелира (горизонтирование).
Визирование прибора на рейку, установленную в исходной (реперной) точке, чтение и фиксация отсчетного значения.
Поворот и визирование нивелира на рейку, установленную в целевой (ключевой) точке. Фиксация уровня ее высоты.
При необходимости измерение высот других точек относительно выстроенной горизонтали.
Расчет и анализ превышений между точками.

Что необходимо для процесса измерений?

Если за формирование горизонтали в оптическом нивелире отвечают пузырьковый уровень и встроенный компенсатор колебаний, то процесс измерений целиком зависит от его оптики. Оптическое устройство включает в себя визир для грубой наводки на цель, объектив, окуляр с регулировочным кольцом, винт регулировки резкости и винт точной наводки на цель.

Поле зрения прибора представляет собой сетку нитей. Для снятия отсчетов по высоте используется основное (центральное) перекрестие. Два сечения в верхней и нижней части — это так называемый нитяной дальномер, который применяют для определения расстояний. Кроме того, прибор может служить для угловых измерений. Для этого в его конструкции имеется горизонтальный лимб со шкалой.

Снятие отсчетов невозможно без нивелирной рейки, которую помощник измеряющего будет держать на исследуемых точках. Рейку устанавливают строго вертикально и контролируют ее положение. На одной ее стороне имеется обычная миллиметровая линейка, а с другой ― нивелирная штрих-кодовая шкала. Она разбита на секторы, равные 10 см. Цифры показывают, сколько дециметров находится ниже. Это сделано для удобства визуального счета: например, сектор 17 значит 170 см. Каждый дециметр разбит на две части по 5 см (напоминающие букву Е) с сечениями, равными 1 см. Миллиметры между ними определяются на глаз.

Также для работы с нивелиром понадобится надежный штатив, который обеспечит максимально точную установку прибора.

Как работать оптическим нивелиром правильно?

Мы рассмотрим порядок действий на примере нивелиров RGK серии C. Эти устройства удобны в работе, поскольку сохраняют горизонтальное положение при наклоне в пределах определенного диапазона. Встроенный компенсатор с магнитным или воздушным демпфером способен сглаживать колебания, вызванные, например, строительной техникой, автомобильной или железной дорогой. Магнитные демпферы более надежны и точны, но при работах около источников магнитного излучения стоит отдать предпочтение прибору с воздушным демпфером маятниковой системы компенсатора.

Настройка оптического нивелира после падения не вызовет трудностей, поскольку демпфер помогает прибору автоматически выравнивать горизонталь. При установке нивелира главное ― надежно его закрепить на штативе и сделать грубую настройку по круглому (цилиндрическому) пузырьковому уровню.

Как работать оптическим нивелиром правильно?

Готовим оптический нивелир к работе:

Для установки штатива откройте зажимы, выдвиньте ножки на нужную высоту и зафиксируйте. Для максимальной устойчивости вдавите ножки треноги в грунт.
Поставьте нивелир на штатив и затяните закрепительный винт. Для оптимальной установки прибора используйте нитяной отвес (он есть в комплектации моделей RGK-C).
Для настройки прибора расположите круглый уровень между двумя подъемными винтами. Вращая их одновременно в противоположных направлениях, выведите пузырек уровня в среднее положение между винтами.
Для горизонтирования нивелира третьим подъемным винтом приведите пузырек в центр 0-пункта. Дальнейшая настройка горизонтали произойдет автоматически с помощью встроенного компенсатора.
Используя визир, наведите нивелир на рейку, установленную в точке измерения. Вращая окулярное кольцо, отрегулируйте четкость сетки нитей.
Вращая фокусировочный винт (кремальеру), сделайте изображение рейки в поле зрения максимально четким.
При помощи наводящего винта выполните точное наведение на цель и осуществляйте измерения.

Определение превышений

Существует два способа измерения высот геодезическим нивелиром: «из середины» и «вперед». Рассмотрим типичную ситуацию нивелирования первым способом.

Например, задан участок местности с двумя точками. Требуется определить высоту (Н) каждой из них и вычислить превышение (h), то есть насколько точка В выше точки А.

Для решения задачи поставим на заданных точках нивелирные рейки. Между ними в описанном выше порядке установим и настроим нивелир, который сформирует горизонтальную плоскость. И приступаем к снятию отсчетов.

Сначала наводим визирную трубу на исходную точку А и снимаем отсчет по рейке. Получаем, например, 2163.

Затем поворачиваем прибор, наводим его на рейку в целевой точке B и снимаем отсчет. Предположим, вышло 0825.

Производим вычисления. Превышение между точками вычисляем по формуле: h = а – b. В нашем случае: h = 2163 – 0825 = 1338, т. е. точка В находится выше точки А на эту величину. Если известна отметка Н_А по точке А и показатель превышения h, то можно определить значение Н_В по точке В как их сумму: Н_В = Н_А + h.

Чтобы не допускать ошибки, точку с известной отметкой (исходную) принято называть задней, а целевую (отметку которой определяют) ― передней. Сам отсчет по рейкам специалисты часто называют «взглядом», а превышение определяют, как «взгляд назад» минус «взгляд вперед».

Мы описали простое нивелирование с установкой прибора между двумя точками. Но чаще всего требуется определить превышения для многих точек на значительном протяжении. Тогда измерения осуществляют в несколько стоянок, прокладывая так называемый нивелирный ход.

В этом случае внимание уделяют всем связующим точкам, так как единственная ошибка, допущенная в определении одной из высот, передается на все последующие. При таком нивелировании особенно важно использовать приборы с чувствительным компенсатором магнитного типа. Они обеспечивают стабильное горизонтирование и более высокую точность измерений.

Измерение дальности

На примере RGK серии N рассмотрим, как измерить расстояние от оптического нивелира до определенной точки. Для этого используют нитяной дальномер, т. е. верхнее и нижнее сечения в сетке нитей. Порядок действий прост.

Устанавливаем и горизонтируем оптический нивелир. Для максимальной корректности измерений используйте входящий в комплект нитяной отвес: его вертикаль точно укажет точку отсчета.

Теперь наводим трубу на рейку, установленную в нужной нам точке. Снимаем отсчеты по нижнему (Н) и верхнему (В) штрихам дальномерных нитей (по возможности лучше использовать шкалу с миллиметровой разбивкой).

Предположим, показатели отсчетов такие: В = 1420, Н = 1245.

Для расчета расстояния от прибора до точки используем формулу: L = (В – Н) x k, где k ― постоянный коэффициент дальномера (у большинства нивелиров он равен 100).

В нашем случае получаем: L = (1420 – 1245) х 100 = 17,5 м.

Измерение углов

Шкала лимба оптических нивелиров RGK серии С размечена в градусах, что очень удобно и привычно для выполнения угловых измерений непрофессионалами. Чтобы измерить угол между двумя объектами, потребуется три простых действия.

Настройте вертикальную линию сетки нитей на объект А и снимите отсчет угла α по шкале горизонтального круга.

Наведите нивелир на объект В и возьмите по лимбу отсчет угла β.

Вычислите горизонтальный угол между объектами А и В по формуле: α – β.

Полезный совет

При всей своей простоте оптический нивелир ― серьезное устройство, предназначенное для точных измерений, иначе в них просто нет смысла. Все приборы RGK сертифицированы в России, полностью отрегулированы и готовы к работе. Но чтобы измерения всегда были максимально корректными и ваш проект не постигла судьба Пизанской башни, рекомендуем периодически проводить поверку и юстировку вашего нивелира. Для этого в комплекте моделей RGK имеются юстировочные инструменты, а в пользовательской инструкции есть понятное и подробное описание порядка действий.

Вместо заключения

Геодезические измерения всегда считались уделом профессионалов. И в большинстве случаев так оно и есть. Однако в реальной жизни нередки ситуации, когда ты сам себе и инженер, и строитель, и дизайнер. Тогда почему бы не попробовать роль геодезиста, хотя бы на собственном дачном участке? Тем более, что на рынке измерительных приборов есть оптические нивелиры, которые несложно настроить и освоить. Они хорошо отлажены, имеют автоматический механизм выравнивания и простую систему снятия отсчетов. Используя такой «уровень с визирной трубой», можно вычислить все необходимые параметры рабочей площадки: соотношение высот, расстояния и углы.

Источник

Обновлено: 07.11.2023
8 мин.

Как пользоваться оптическим нивелиром

Оптический нивелир — это инструмент, который используется для измерения разности высот между разными точками на местности. Прибор для точного измерения высот и контроля высотных параметров в различных сферах. Он обеспечивает высокую точность и надежность измерений, что делает его незаменимым инструментом для профессионалов. Его функциональность позволяет выполнять не только измерение разности высот, но и другие важные задачи.

Области применения

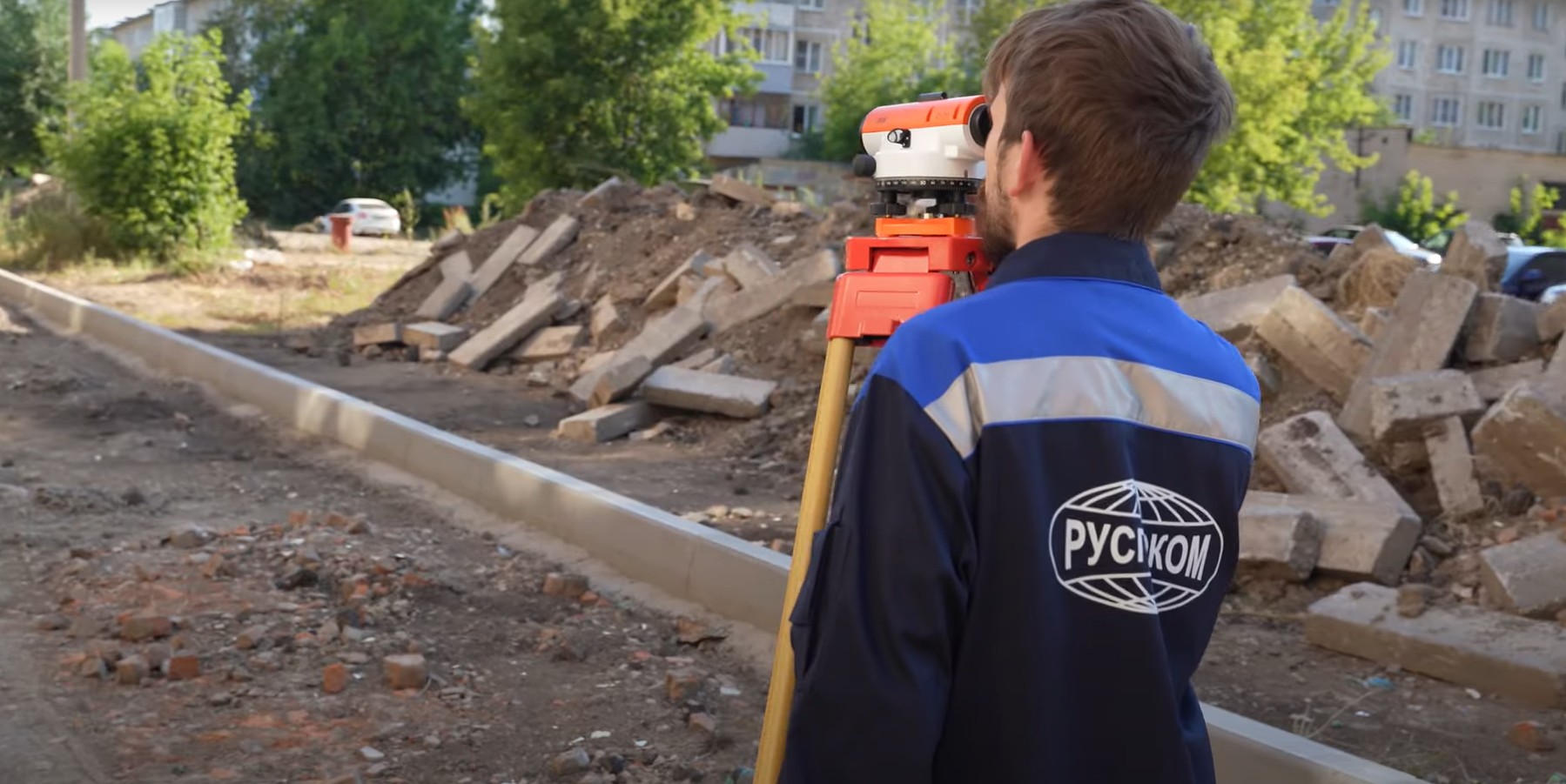

Оптический нивелир находит применение во многих сферах деятельности. В строительстве он широко используется для выполнения земляных работ, создания точных карт рельефа и контроля высоты строительных объектов. Геодезисты также активно используют нивелир для измерения разности высот и создания точных геодезических сетей.

В инженерных работах, таких как проектирование дорог, железных дорог и трубопроводов, оптический нивелир необходим для определения уклона и контроля высоты. Благодаря нему инженеры могут учесть все необходимые параметры при разработке проектов, что способствует эффективному и безопасному строительству.

Оптический нивелир также находит применение в геологических и геофизических исследованиях. Он позволяет измерять разность высот и создавать точные карты рельефа, что является важным для изучения геологических структур и планирования дальнейших исследований.

Что можно измерить оптическим нивелиром?

Измерение разности высот. Основная функция оптического нивелира заключается в определении разности высот между разными точками на местности. Это позволяет строителям и геодезистам создавать точные карты рельефа и выполнять земляные работы с высокой точностью.
Определение наклона и уклона плоскости. Важно при проектировании дорог, железных дорог и других инфраструктурных объектов, где требуется точное определение уклона.
Контроль высоты строительных объектов: Оптический нивелир позволяет контролировать высоту строительных объектов, таких как здания, мосты и трубопроводы. Это важно для обеспечения точности и соответствия проектным требованиям.
Замеры горизонтальный углов. Выполняются при помощи градуированного лимба. У некоторых моделей нивелиров, таких как популярная модель RGK N-32 лимб заключен внутрь корпуса, показания при этом снимаются через смотровое окно; такая конструкция отличается долговечностью, потому что шкала не выцветает и не стирается.
Измерение расстояний. Для этой цели чаще пользуются лазерными дальномерами и геодезическими рулетками, однако оптика может выручить в сложной ситуации. При выполнении расчетов важно знать такой параметр, как коэффициент дальномера (у большинства приборов равен 100).

Устройство оптического нивелира

Оптический нивелир — один из самых простых в плане конструкции измерительных приборов, что делает его очень надежным и позволяет быть уверенным в достоверность данных, конечно, при условии бережного обращения. Главный элемент прибора — оптический блок. Зрительная труба состоит из объектива, диаметр которого напрямую влияет на степень увеличения и возможную дальность съемки, линзы, фокусировочной трубки и окуляра, на который нанесена сетка нитей в виде креста. При помощи перекрестия сетки оператор наводится на нивелирную рейку (о ней позже) путем вращения специальных винтов. Резкость изображения настраивается регулировочный кольцом вокруг окуляра, а фокусировка — отдельным винтом, т. н. кремальерой, которая позволяет хорошо видеть цель, расположенную на разном удалении.

В корпус большинства моделей встроен круглый пузырьковый уровень, для удобного контроля которого предусмотрено специальное зеркальце. Уровень и подъемные винты подставки (трегера) используются при установке и выравнивании оборудования на точке наблюдений.

Ключевой элемент любого современного прибора — компенсатор. Этот механизм удерживает визирную ось в горизонтальном положении и повышает точность измерений при вибрационных и ветровых нагрузках, а также небольших погрешностях установки на неровном грунте. Демпфер компенсатора — воздушный или магнитный — напрямую влияет на качество и скорость выравнивания. Для постройки частного дома будет вполне достаточно исправной “воздушной” модели, но для профессионального строительства более надежные и удобные в работе нивелиры с магнитным компенсатором вроде RGK N-32 попросту незаменимы.

Что используется в процессе работы?

Для успешных измерений с использованием оптического нивелира необходимо иметь несколько ключевых компонентов. Первым из них является сам нивелир, который состоит из различных оптических элементов. Визир используется для грубой наводки на цель, а объектив и окуляр с регулировочным кольцом позволяют настроить четкость изображения. Важным элементом является также винт точной наводки на цель, который позволяет установить прицел на нужную точку. Поле зрения нивелира представляет собой сетку нитей, а для снятия отсчетов по высоте используется основное перекрестие.

Еще одним важным компонентом процесса измерений является нивелирная рейка. Эта рейка устанавливается вертикально на исследуемых точках и служит для снятия отсчетов. Она обычно имеет миллиметровую линейку на одной стороне и нивелирную Е-шкалу на другой. Последняя разделена на секторы, равные 10 см, и позволяет определить, сколько дециметров находится ниже. Это удобно для визуального счета, где, например, сектор 15 означает 150 см. Каждый дециметр разбит на две части по 5 см с сечениями, равными 1 см. Миллиметры между ними определяются визуально.

Для обеспечения максимальной точности установки необходим надежный штатив. Тренога позволяет установить нивелир в нужном положении и предотвращает его покачивание во время измерений. Чем ниже допустимая погрешность, тем больше особенностей штатива приходится принимать во внимание. Так, например, считается, что винты являются более надежным фиксирующим механизмом стоек треноги, чем клипсы, а дерево или стеклопластик — это наиболее предпочтительные материалы штатива, когда речь идет о высокоточных замерах, т. к. они гораздо слабее подвержены влиянию перепадов температуры, чем алюминий, за счет чего вносят существенно меньше погрешностей в итоговый результат.

Как пользоваться оптическим нивелиром? Процесс выполнения нивелировки

Разберем как пользоваться оптическим нивелиром на практике, рассмотрим основные шаги и объясним, как получить точные и надежные измерения.

Шаг 1: Подготовка инструмента. Перед началом работы с оптическим нивелиром необходимо убедиться в его правильной настройке и калибровке. Проверьте, что компенсатор горизонт тирует визирную ось и что пузырьковый уровень дает корректные показания. Также убедитесь, что объектив и окуляр чистые и не имеют повреждений.

Шаг 2: Установка нивелира на точке наблюдения. Выберите плоскую и стабильную площадку. Монтируем нивелир на треногу затягиваем становый винт. Используем нитяной отвес, пузырьковый уровень и подъемные винты трегера для центрирования и выравнивания прибора. Для начала выставляем круглый уровень между двумя винтами трегера, а затем одновременным их вращением в противоположных направлениях подводим пузырек в среднее положение. После этого воспользуемся третьим подъемным винтом и выставим пузырька в нуль-пункт. Если все сделано правильно, то оставшиеся мелкие погрешности установки возьмет на себя компенсатор с воздушным или магнитным демпфером, установленный в нивелире.

При небольшом смещении относительно точки центрирования, можно ослабить становой винт и сдвинуть трегер по площадке. Если же положение сбилось сильно, то следует либо повторить весь процесс сначала, либо сдвинуть трегер винтами в одну сторону и компенсировать положение прибора одной противоположной стойкой штатива. Главный критерий правильной установки — пузырек цилиндрического уровня должен оставаться в центре при вращении в любом направлении.

Шаг 3: Измерение. Используете визир для предварительного наведения на цель. Сфокусируйте изображение в окуляре, используя регулировочное кольцо и кремальеру и добиваясь максимальной четкости картинки. Прицельтесь на рейку, которую удерживает помощник на точке, при помощи наводящих винтов и запишите показания.

Шаг 4: Перемещение и повторное измерение. Переместите рейки к следующей точке и повторите измерение. При перемещении нивелира между точками наблюдения необходимо каждый раз выравнивать инструмент.

Шаг 5: Обработка данных. После завершения измерений вам потребуется обработать полученные данные для вычисления разности высот между точками. Определение превышения рассчитывается путем сравнения отсчета по рейке и исходного значения.

Шаг 6: Контроль качества измерений. После обработки данных рекомендуется провести контроль качества полученных результатов. Для этого можно выбрать несколько точек, измеренных в разное время, перепроверить их и сравнить полученные значения с известными или смежными точками. Если разница между измерениями не превышает допустимую погрешность, то можно считать результаты достоверными и приступать к дальнейшей работе. В случае, если есть расхождения, необходимо повторить измерения или провести дополнительные проверки нивелира.

Важные моменты

Учет атмосферных условий. При использовании оптического нивелира необходимо учитывать атмосферные условия, такие как температура, влажность и атмосферное давление. Эти факторы могут влиять на точность измерений. Поэтому рекомендуется проводить измерения в стабильных атмосферных условиях и учитывать их в процессе обработки данных.

Уровень освещения. Наблюдения в сумерках или при плохой погоде могут представлять собой проблему, если оборудование оснащено некачественной оптикой. Современные модели, такие как RGK N-32, оборудованы первоклассными линзами с просветляющим покрытием, благодаря которому специалист может комфортно снять отсчет с рейки при освещении, далеком от идеального.

Выполнение расчетов. От точности интерпретации показаний и расчетов напрямую зависит качество конечного результата. При повторных исследованиях рекомендуется усреднять значения и в дальнейшем пользоваться ими. Иногда требуется вносить коррективы с учетом инструментальных поправок и внешних факторов.

Документирование. Ведение журнала избавляет от ошибок и лишних трат времени на перепроверки, а также помогает систематизировать данные и дает возможность вернуться к ним в любой момент. Рекомендуется включать в журнал время и дату проведения работ, информацию о любых факторах, которые могли повлиять на результат и детальное описание точек, включающее их местоположение, высоту и прочие характеристики.

Безопасность. При установке нивелира на треногу убедитесь, что штатив стоит на ровной и устойчивой поверхности. Также следите за тем, чтобы никто не находился в зоне измерений, чтобы не искажать результаты. При работе на действующей стройплощадке важно обозначить себя и оборудование, чтобы снизить риск наезда тяжелой техники.

Практика и опыт. Как и в любой области, практика и накопленный опыт играют важную роль в достижении точных и надежных измерений. Чем больше вы будете использовать нивелир и проводить измерения, тем лучше вы разберетесь в его работе и сможете достичь более высокой точности.

Источник

В геодезии и при выполнении строительных работ приходится определять высоту точек поверхности относительно некоторого уровня. Проще всего делать это с помощью лазерного нивелира (построителя) и специальной рейки. В отличие от оптического аналога, данный инструмент позволяет работать без помощника.

Дополнительные принадлежности

Кроме нивелира и рейки мастеру необходимо иметь:

Штатив. Используется для устойчивого позиционирования прибора на заданном уровне. Также выпускают держатели со струбциной для крепления на столе или какой-нибудь конструкции.
Защитные очки. При попадании в глаз лазерный луч вызывает ожог сетчатки. Защитные очки делают работу полностью безопасной.
Приемник (детектор) лазерного излучения. В приборе имеется небольшой сенсор. Когда на него попадает луч, раздается звуковой сигнал. С приемником проводить измерения намного удобнее, особенно в солнечную погоду. Кроме того, он позволяет работать на больших дистанциях, когда лазерный свет не различается визуально.

Общая информация

Перед началом работ обеспечьте необходимый уровень безопасности. Предупредите окружающих о применении прибора с излучателем, чтобы те берегли глаза. Не допускайте в зону действия нивелира детей и домашних животных.

Убедитесь, что температура окружающего воздуха лежит в допустимых пределах. Они указаны в паспорте нивелира. В противном случае отклонение луча от горизонтального уровня может превысить допустимое значение. Модели для работ в помещении рассчитаны только на положительную температуру, уличные функционируют в диапазоне от -10 до +40°С.

Подавляющее большинство приборов получает энергию от батареек или аккумуляторов. Чтобы избежать вынужденного перерыва в работе, подготовьте запасные элементы питания.

Установка нивелира в горизонтальное положение

Работа с прибором основана на том, что испускаемые им лучи лежат в горизонтальной плоскости. При несоблюдении данного условия показания на измерительной шкале будут отличаться от действительных.

Самые простые модели выставляют вручную. Для этого у нивелира имеются 3 винта, расположенные в вершинах равностороннего треугольника. Между винтами помещены пузырьковые уровни. Настройка производится в таком порядке:

Инструмент крепят на штативе.
Вращая любые два винта, устанавливают воздушный пузырек в расположенном между ними уровне точно на центральную метку.
Используя третий винт, производят такие же действия с двумя другими уровнями.

Более дорогой инструмент снабжен функцией автоподстройки. Ориентируясь на показания гравитационного датчика, прибор сам корректирует свое положение, но только в пределах 5°. Поэтому пользователю все равно приходится производить предварительную установку инструмента по уровням с помощью винтов.

В процессе подстройки прибор издает звук и мигает индикатором. Если сигнал долго не отключается, это говорит о горизонтальном отклонении более 5°. Произведите предварительную установку с большей точностью.

Проверка нивелира

Новый или долго не использовавшийся прибор перед началом работ нужно проверить на точность. Труба излучателя? могла отклониться при падении или ударах, что особенно вероятно во время транспортировки. Проделайте следующее:

Поставьте инструмент в помещении на любом уровне примерно в метре от стены. Приведите его в горизонтальное положение.

Включите нивелир и поставьте на ближайшей стене точку в том месте, куда спроецировался луч. Разверните прибор на 180° (штатив остается без движения) и поставьте такую же точку на противоположной стене.

Переместите нивелир так, чтобы он оказался в метре от противоположной стены, и установите его в горизонтальное положение. Направьте излучатель на ближайшую стену и сделайте отметку в точке появления проекции светового пучка.

Не двигая штатив, разверните инструмент на 180° и повторите действие на противоположной стене. Измерьте расстояние по вертикали между точками на каждой стене.

Вычислите разность полученных величин. Разделите ее на расстояние между стенами.

Конечный результат вычислений не должен превышать допустимое отклонения, указанное в паспорте устройства. В противном случае выполняют подстройку излучателя с помощью специальных винтов. Операция требует наличия навыков и опыта, новичку лучше обратиться в мастерскую.

Подготовка рейки

На инструменте имеется цифровая шкала с миллиметровыми делениями, разделенная на 2 части. Числа выше нуля имеют красный цвет, расположенные ниже – белый. Когда телескопическая часть рейки находится в сложенном состоянии, расстояние от пятки до нуля (белая шкала) составляет 80,5 см. Для удобства вычислений перед использованием рекомендуется выдвинуть опорную точку так, чтобы эта дистанция увеличилась до 100 см, т.е. на 19,5 см.

Вдоль шкалы перемещается бегунок-указатель с мишенью. Закрепите на нем приемник светового пучка.

Порядок проведения съемки

Нивелирование производят в таком порядке:

Инструмент устанавливают на штативе перед исследуемой площадкой и приводят в горизонтальное положение.
Напротив прибора на поверхности, соответствующей нулевому уровню, ставят вертикально рейку.
Двигают бегунок вдоль рейки до тех пор, пока детектор не поймает лазерный луч (раздается звуковой сигнал).
Снимают показания. Допустим, бегунок оказался на белой шкале напротив цифры 25 см. Это значит, что отметка нуля находится ниже плоскости, которую строит нивелир, на 100-25=75 см.
Заносят показания в журнал наблюдений.
Перемещают рейку в любую точку на исследуемой поверхности и снова ловят луч приемником на бегунке. Например, указатель находится на белой шкале напротив цифры 22,5 см. Это значит, что данная точка располагается на 25-22,5=2,5 см ниже нулевой точки, а относительно оптической оси нивелира – на 100-22,5=77,5 см.
Помечают данную точку любым удобным способом, например, вбивают колышек с номером. Данные о ее превышении заносят в журнал.

Аналогично определяют высоты других точек на линии действия прибора, после чего поворачивают его и повторяют всю последовательность действий.

С помощью нивелира удобно устанавливать маяки, необходимые для укладки напольной стяжки. Уложите профиль на горку раствора и поставьте на него рейку с зафиксированным на нужной отметке бегунком. Давите на рейку, чтобы она опускалась вместе с маяком, пока детектор не окажется напротив лазерного луча (раздается звуковой сигнал).

Источник
