Инструкция по установке полотенцесушителя

Как установить полотенцесушитель в частном доме

Без полотенцесушителя в ванной не обойтись. Какие они бывают и как установить полотенцесушитель в ванной частного дома, разбираемся вместе с экспертом.

Какими бывают полотенцесушители

Есть два типа полотенцесушителей. В зависимости от способа нагрева они бывают водяными и электрическими.

Водяные полотенцесушители нагреваются за счет циркулирующего внутри них теплоносителя — горячей воды или антифриза. Их подключают к системе горячего водоснабжения или отопления.

Электрические полотенцесушители имеют встроенный нагревательный элемент, который включают в электросеть через розетку или напрямую.

Электрический полотенцесушитель

Есть также комбинированные модели полотенцесушителей, которые объединяют в одной конструкции оба описанных типа — они могут работать и от нагретого теплоносителя, и от электрической сети.

У каждого типа полотенцесушителей есть свои достоинства и недостатки. Водяные полотенцесушители экономичнее в эксплуатации, потому что не расходуют электроэнергию. Но работают они, только когда работает система отопления, а в остальное время остаются холодными. Монтаж водяных полотенцесушителей сложный и трудоемкий, потому что к ним приходится подводить трубы.

Водяной полотенцесушитель

По сравнению с водяным полотенцесушителем электрический удобнее. Его включают по мере необходимости, так что он не зависит от отопительного сезона. В профилактическом обслуживании прибор не нуждается. Электрический полотенцесушитель легко установить — достаточно, чтобы недалеко была электрическая розетка. Этот вид полотенцесушителей расходует электричество, хотя и очень немного. Большинство моделей потребляют примерно 100 Ватт, что в 20 раз меньше, чем требуется электрическому чайнику.

Александр Багот

Основная задача полотенцесушителя — быстро высушить мокрые полотенца или постиранные мелкие вещи — допустим, носки, а не обогревать пространство. Горячий полотенцесушитель подогревает воздух в ванной комнате, но, как правило, отопление заменить не может.

Если нужно, чтобы полотенцесушитель служил отопительным прибором, подбирайте модель с достаточной мощностью. Ориентировочно на каждый кубический метр объема ванной комнаты нужно 60 Ватт мощности отопительного прибора.

Как установить электрический полотенцесушитель

Монтаж электрического полотенцесушителя похож на установку настенного светильника — его надо лишь закрепить на стене и подключить к электричеству. У большинства моделей, кроме самых мощных, есть электрическая вилка, которую можно включить в любую евророзетку. Полотенцесушители большой мощности (1500 Ватт и больше) лучше подключать к электросети напрямую, а не через розетку.

Необходимый крепеж обычно входит в комплект электрического полотенцесушителя — для каждой модели он свой. Для стандартного монтажа потребуется:

рулетка и карандаш для разметки крепежных отверстий
перфоратор или дрель, чтобы просверлить стену
крестовая отвертка для закручивания винтов

При установке электрического полотенцесушителя нужно обязательно следовать инструкции к конкретной модели, потому что у разных приборов она может отличаться. Если неправильно собрать и установить прибор, можно лишиться гарантии.

Общий порядок действий при установке такой:

Распакуйте полотенцесушитель. Соберите его по инструкции к вашей модели.
Разметьте на стене места для креплений.
Дрелью или перфоратором просверлите отверстия требуемого диаметра — их размер указан в инструкции по монтажу.
Закрепите полотенцесушитель на стене.

После установки электрический полотенцесушитель можно сразу включать в розетку.

Как установить водяной полотенцесушитель

Выбрать подходящее место для водяного полотенцесушителя не так просто, как для электрического, потому что проложить трубы для подключения сложнее, чем электрические провода. Нужно решить три вопроса:

выбрать место, чтобы полотенцесушителем было удобно и безопасно пользоваться
определить, как и где подключиться к системе отопления
продумать конфигурацию подключения и прокладку труб

Обычно полотенцесушитель размещают на свободном участке стены в ванной — там, куда не попадают брызги от душа и из раковины. Важно, чтобы случайно соскользнувшая с него вещь не падала в воду. Высоту полотенцесушителя подбирают так, чтобы, стоя на полу, можно было достать до его верхней перекладины.

Чтобы выбрать оптимальное решение, учтите несколько факторов:

расстояние между полотенцесушителем и местом врезки в систему отопления должно быть коротким, чтобы не было проблем с циркуляцией теплоносителя
идущие к полотенцесушителю трубы не должны пересекать другие коммуникации: электрические кабели, водопровод и канализацию
в месте подключения должны быть установлены легкодоступные вентили или краны, с помощью которых полотенцесушитель можно отключить от системы
трубы должны быть проложены с небольшим уклоном и так, чтобы на всем протяжении в них не появлялось петель, в которых может скапливаться воздух

Александр Багот

Если подключить водяной полотенцесушитель к горячему водопроводу, он будет работать круглый год, а не только при включенном отоплении. Однако для этого система горячего водоснабжения должна иметь рециркуляцию, которую в частных домах делают редко. Без нее водяной полотенцесушитель будет нагреваться, только когда кто-то пользуется горячей водой. Поэтому на практике вариант подключения полотенцесушителя обычно только один — к системе отопления.

В автономной системе отопления циркуляцию теплоносителя обеспечивает циркуляционный насос, поэтому полотенцесушитель будет нормально прогреваться при любом подключении — нижнем, боковом или диагональном.

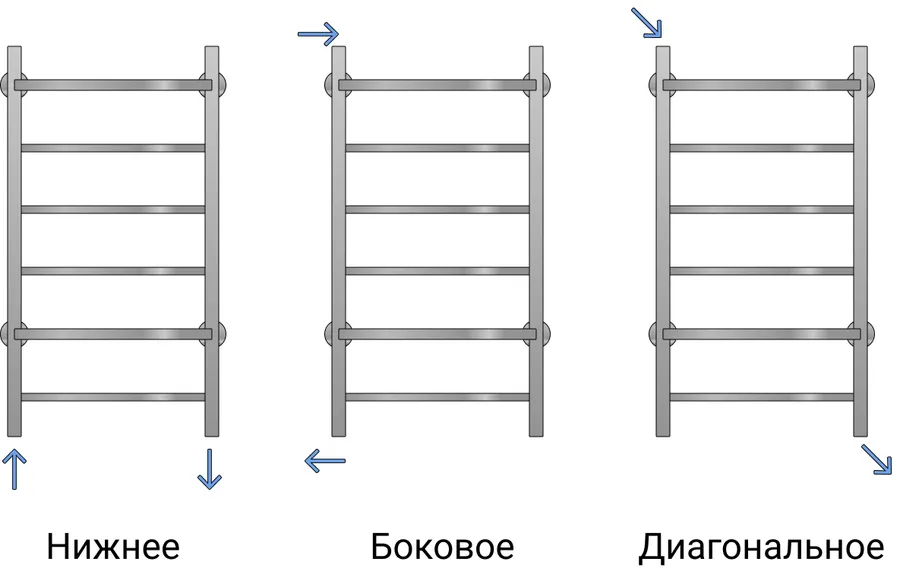

При боковом и диагональном подключении важно, чтобы теплоноситель двигался сверху вниз, поэтому прямая труба (подача) должна быть сверху, а обратная — снизу.

Если в ванной размещен коллектор интегрированного водяного теплого пола, то полотенцесушитель можно врезать в высокотемпературную магистраль до насоса. Если нет других вариантов, то можно подсоединить полотенцесушитель параллельно батарее отопления, которая установлена в ванной комнате.

Какие трубы выбрать

Для подключения водяного полотенцесушителя подходят любые трубы, которые можно использовать в системе отопления, — стальные, медные, металлопластиковые, полипропиленовые или из сшитого полиэтилена. У каждого варианта свои плюсы и минусы. Проще всего выбрать для присоединения полотенцесушителя такие же трубы, что и в остальной системе отопления.

Стальные трубы — долговечные и прочные, но работать с ними сложно, поэтому сейчас их почти никогда не используют. Соединения собирают на резьбе, которую нужно предварительно нарезать на каждом отрезке трубы. Есть и альтернативный способ — сварка, но, чтобы сварные соединения не текли и долго служили, у сварщика должна быть высокая квалификация и опыт работы именно с трубами. Важно помнить, что в системах отопления, заполненных антифризом, использовать оцинкованные трубы нельзя — только черные.

Медные трубы считаются одними из самых надежных и долговечных. Их соединяют пайкой. Благодаря тонким стенкам диаметр медного трубопровода самый маленький среди всех возможных вариантов, поэтому медные трубы используют там, где остальные просто не помещаются.

Медные трубы

Металлопластиковые трубы можно изгибать. Благодаря этому почти полностью отпадает необходимость в угловых фитингах и количество соединений в трубопроводе получается минимальным. Часто трубопровод от полотенцесушителя до места присоединения к системе отопления удается сделать из одного цельного отрезка трубы. Под штукатуркой металлопластиковые трубы прокладывают в гофре.

Александр Багот

Многие мастера-сантехники считают, что обжимные фитинги, используемые для металлопластиковых труб, нельзя замуровывать в стену, так как их состояние необходимо контролировать и периодически подтягивать.

Чтобы не рисковать, используйте пресс-фитинги. Для работы с ними нужны специальные инструменты: они дорогие, но покупать их не обязательно — можно арендовать.

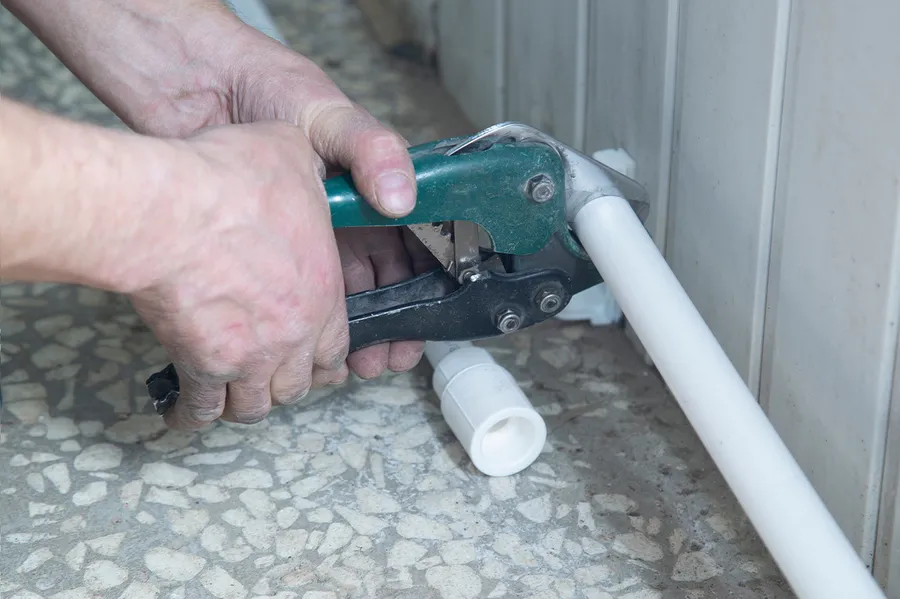

Полипропиленовые трубы часто используют при устройстве трубопроводов в частных домах. При правильном монтаже проблем с ними не возникает и они служат десятки лет.

Полипропиленовые трубы

Трубы из сшитого полиэтилена PE-X тоже можно гнуть, как и металлопластиковые, но для них нужны свои фитинги и монтажные инструменты. Это современный и надежный материал: по характеристикам он очень похож на металлопластиковые трубы, но лучше переносит перепады температуры.

Как смонтировать

Нюансы монтажа зависят от конкретных условий. Однако во всех случаях последовательность установки водяного полотенцесушителя одна и та же. Если вы планируете прокладывать трубы скрыто, то монтаж проводят после того, как стены уже выровнены, но до финишной отделки — до покраски или облицовки плиткой.

Порядок действий:

Соберите полотенцесушитель — присоедините к нему все фитинги и кронштейны.
Собранный полотенцесушитель приложите к стене — там, где вы хотите его повесить. Используя полотенцесушитель как шаблон, нарисуйте на стене, где будут располагаться выводы труб и крепления. Отложите его в сторону.
Разметьте на стене, как будут проложены трубы. Сделайте перфоратором штрабы. Их глубина и ширина должны быть достаточными для укладки выбранных труб.
Смонтируйте подводящую и обратную трубы.
Подсоедините трубы к системе отопления.
Временно закрепите полотенцесушитель на стене, присоедините его к трубам. Заполните его водой и оставьте на несколько часов. Тщательно проверьте герметичность всех соединений: протрите каждый фитинг сухой салфеткой, чтобы убедиться, что нет ни малейших следов подтекания. Если трубопровод негерметичен, перекройте краны, отсоедините полотенцесушитель и переделайте проблемное место. Проверьте герметичность трубопровода снова.
Перекройте краны, дайте полотенцесушителю остыть и демонтируйте его, предварительно слив из него теплоноситель в подходящую емкость.
Заполните штрабы штукатуркой, дайте ей высохнуть и окончательно отделайте стены — уложите керамическую плитку или другой финишный материал.
Установите полотенцесушитель окончательно. Откройте краны и проверьте герметичность видимых соединений. Если все в порядке, значит, установка завершена.

Как обслуживать полотенцесушитель

Ни электрический, ни водяной полотенцесушитель в каком-то особенном обслуживании не нуждаются. В водяном даже нет частей, которые могли бы изнашиваться. Исключение — водяные полотенцесушители типа «лесенка», у которых со временем иногда требуется замена прокладок.

Перед началом отопительного сезона обязательно проверьте водяной полотенцесушитель вместе с другими отопительными приборами: запустите систему отопления, убедитесь в ее герметичности, при необходимости доведите давление теплоносителя до нормы. Обнаруженные в полотенцесушителе воздушные пробки устраните через установленный на нем кран для спуска воздуха.

А вы рискнете устанавливать полотенцесушитель самостоятельно?

Подписывайтесь на нас в Telegram

Все статьи под рукой

Источник

Как правильно подключить водяной полотенцесушитель

Даже самый качественный полотенцесушитель будет подтекать или вообще перестанет работать, если его неправильно подключить. Неквалифицированное вмешательство в работу общедомовых систем – большая проблема при установке или переделке полотенцесушителей, подключённых к стоякам горячего водоснабжения.

В этой статье будет рассказано о принципах работы полотенцесушителей, о примерах грамотного подключения и о том, как лучше всего избежать технических ошибок.

Cтарые типы полотенцесушителей

П- и M-образный полотенцесушитель как часть стояка

Ещё лет двадцать назад полотенцесушитель «от застройщика» представлял из себя монолитную трубу стояка, изогнутую в виде букв П или М. Полотенцесушитель выполнял роль компенсационной петли и нивелировал линейные тепловые расширения на стояке.

Новый полотенцесушитель, являющийся частью стояка (правильно)

Несмотря на неказистый внешний вид, этот тип имел неоспоримые преимущества: был постоянно горячим, не вносил сколь-нибудь заметного гидравлического сопротивления и никак не позволял жильцам нарушить работу стояка горячего водоснабжения.

Однако время шло, и жильцы в старом жилом фонде, меняли старый и некрасивый полотенцесушитель на новый и блестящий.

Установка была удачной, если диаметр полотенцесушителя соответствовал диаметру стояка, а подключение выполнялось без заужений и запорной арматуры (кранов).

Запрещённые приёмы

При неудачном раскладе результат получался следующий. Внимательные читатели заметят, что в стояке появилось четыре лишних заужения от применённых фитингов.

Новый полотенцесушитель, являющийся частью стояка (неправильно)

Внутреннее сечение фитинга для металлополимерных труб

Новый полотенцесушитель, являющийся частью стояка (категорически запрещено)

А вот – самый неудачный пример замены полотенцесушителя. Кроме уже упоминавшихся выше заужений, добавлены отсечные краны. При перекрытии любого из них в стояке полностью останавливается циркуляция, давление в следующих по направлению подачи квартирах падает, стояк при отсутствии водоразбора быстро остывает, при открытии смесителей приходится долго сливать холодную воду. Не самая приятная картина, сулящая ещё и разборки с соседями!

Важно помнить: установка запорно-регулировочной арматуры на стояках категорически запрещена!

Отводы от стояка и байпас для полотенцесушителей

Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.

Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Несмещённый и незауженный байпас (стояк из оцинковки / стояк из нержавейки)

Несмещённый и незауженный байпас

Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый зауженный байпас (стояк из оцинковки)

Несмещённый зауженный байпас

Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Смещённый незауженный байпас (стояк из оцинковки)

Смещённый зауженный или незауженный байпас

Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.

Смещённый байпас: 0,33-0,4.
Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
Несмещённый зауженный байпас: 0,4.

То есть смещение байпаса по эффективности практически равнозначно его сужению.

Поговорим о физике: гравитационный насос в полотенцесушителе

Если работоспособность полотенцесушителя с зауженным или смещённым байпасом ещё как-то укладывается в головах сантехников, мыслящих категориями «продавит – не продавит», то схема без смещения байпаса и без заужения стояка между отводами повергает их в полный ступор: «Вся вода проходит мимо полотенчика! Туда ж не затечёт! Прибор никогда не будет работать!»

Однако приборы при таком подключении прекрасно работают. Почему? Всё просто: в основе работоспособности полотенцесушителя лежит так называемый гравитационный насос. Остывающий теплоноситель (вода) стремится под действием гравитации вниз, так как обладает большей плотностью относительно более горячего теплоносителя. В итоге из нижней точки полотенцесушителя охлаждённая вода выталкивается в стояк – и одновременно в верхнюю точку прибора из стояка поступает более горячий теплоноситель. Он снова охлаждается и уходит вниз – вот и получается гравитационный насос, вечным двигателем которому служит охлаждаемая горячая вода.

Термограмма радиатора, работающего исключительно на естественной циркуляции

Термограмма полотенцесушителя, работающего на естественной циркуляции

Как правильно подключить полотенцесушитель?

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональные варианты подключения полотенцесушителя не имеют никаких преимуществ перед боковыми.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Схема №2

(Нижнее подключение)

Чуть менее эффективное, чем боковое, но имеет свои преимущества.

Расстояние между отводами – любое, чтобы нормально сварить трубы и навернуть краны так, чтобы их ручки при вращении не мешали друг другу. Например, 15-20 сантиметров.

Нижнее подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Нижнее подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Преимущества схемы:

Работает при любом направлении подачи в стояке.
Возможно пустить трубы скрытно под ванной, без штробления стен.

Недостатки схемы:

Требуется стравливание воздуха через краны Маевского.
Чуть меньшая эффективность по сравнению с боковым подключением.

Условия работоспособности схемы:

Верхний отвод стояка со смещённым или зауженным байпасом должен быть ниже низа прибора или наравне с ним. Это гарантирует независимость работы полотенцесушителя от направления подачи. При верхней подаче верхний отвод может быть расположен выше нижней кромки прибора.
Нижний отвод обязан быть ниже полотенцесушителя во всех вариантах этой схемы, чтобы не образовывалась яма-грязесборник из подводящей трубы и самого прибора.

Нижнее подключение (пример условно допустимого исполнения)

Низ прибора находится между отводами. При нижней подаче в стояке, малой высоте полотенцесушителя или большом расстоянии между отводами эта схема может не работать или работать нестабильно.

Схема №3

(Боковое и диагональное подключения с зауженным и/или смещённым байпасом)

Абсолютное большинство сантехников считают, что между отводами на полотенцесушителе обязательно должно быть сужение – иначе ничего работать не будет. Во-первых, это не так (см. схемы, приведённые выше), а во-вторых, в случае нижней подачи воды в стояке сужение будет мешать работать полотенцесушителю.

Боковое подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Боковое подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Боковое подключение П/M-образного полотенцесушителя, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Боковое подключение П/M-образного полотенцесушителя, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Диагональное подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, с сужением байпаса

Диагональное подключение лесенки, работающее на сочетании принудительной и естественной циркуляций, со смещением байпаса

Диагональные варианты подключения полотенцесушителя не имеют никаких преимуществ перед боковыми.

Обратите внимание, что направление подачи в стояке теперь однозначно указано верхним. При нижней подаче эти варианты использовать категорически не рекомендуется!

Преимущества схемы:

Отлично работает при верхней подаче в стояке.
Не требуется стравливание воздуха из прибора после отключения воды.
Удалённость полотенцеушителя от стояка – вплоть до 8-10 метров.

Недостатки схемы:

Гарантируется стабильная работа только для верхней подачи.

Условия работоспособности схемы:

Строго верхняя подача в стояке! В общем случае следует считать направление подачи всегда неизвестным (несмотря на заявления местных сантехников) и использовать любую из универсальных схем, не зависящих от подачи.
Нижний отвод стояка должен быть ниже низа прибора или наравне с ним, а верхний отвод стояка – выше верха полотенцесушителя или наравне с ним.

Общие для всех схем правила монтажа полотенцесушителя

Необходимо соблюдать уклон подводящих труб (направление показано на рисунках). Для определённости можно взять перепад в 3-30 мм на метр. При небольших расстояниях от стояка (несколько метров) и большом диаметре подводящих труб (ППР 25-32 мм) допустима строго горизонтальная укладка.

Не должно быть «горбов» на горизонтальных участках! В них будет скапливаться воздух и циркуляция остановится. Провалы допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции и станут грязесборниками.

Диаметр труб для обеспечения эффективной циркуляции: не менее ДУ20 (3/4” – для оцинкованной стальной трубы, 25 мм – для хорошего армированного ППР, 20 мм — для трубы из нержавеющей стали), шаровые краны – не менее 3/4”.

Применение труб и кранов меньшего сечения допускается только на подводящих трубах небольшой длины.

Крайне желательно помещение подводящих труб в теплоизоляцию. Это обязательное условие для монтажа при замоноличивании любых пластиковых труб: теплоизоляция обеспечивает их механическую защиту и компенсацию температурных расширений. Она также улучшает работу полотенцесушителя, в который попадает более горячая вода.

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие или чрезмерное сужение байпаса замедляет циркуляцию во всём стояке. При этом:

Падает температура горячей воды, так как она успевает остыть, добираясь до потребителя.
Радикально ухудшается напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого владельца полотенцесушителя. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
Не улучшается эффективность приведённых схем.

Типичные ошибки подключения полотенцесушителя

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Часто задаваемые вопросы

Сантехник говорит, что холодный полотенцесушитель заработает, как только заселится больше жильцов или как только включат на полную мощность насос. Правда ли это?

Нет, неправда. Правильно подключённый прибор имеет температуру, равную температуре стояка минус 1-5°C, и работает всегда, когда сам стояк горячий.

Неправильно подключённый полотенцесушитель либо сразу не работает, либо работает в зависимости от времени суток, либо перестаёт греть через месяцы или годы при изменениях, никак не зависящих от владельца – например, из-за падения температуры теплоносителя или уменьшения скорости циркуляции.

Бывает, что неграмотно подключённый прибор прогревается только при интенсивном водоразборе, когда возрастает перепад давлений между отводами. Отсюда популярное оправдание: «Ну так жильцов мало, когда все въедут – тогда и заработает!». Но в исправной системе горячего водоснабжения всегда работает рециркуляция – непрерывное круглосуточное движение и подогрев воды в трубе стояка. Это не зависит от наличия жильцов и времени суток.

Стояк горячий? Если да – полотенцесушитель также обязан быть горячим!

От стояка до полотенцесушителя планируется пять поворотов, будет ли прибор работать?

Скорость движения воды в контуре полотенцесушителя довольно мала, поэтому повороты подводящих труб не оказывают заметного влияния на работу прибора.

Какой выбрать материал для подводящих труб?

В порядке убывания качества и долговечности:

Нержавеющая труба под пресс (например, Valtec VT.INOX-PRESS).
Труба из сшитого полиэтилена (TECE, REHAU, STOUT).
Труба из армированного полипропилена (чешские или немецкие: Ekoplastik, T3S, FV-Plast, Baenninger, Aquatherm или Wefatherm).

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить на него насос – какой?

Насос – Grundfos UP 15-14 или Wilo Star-Z Nova. Термостат накладной – PF TC 640.

Рекомендуется добавить защиту от сухого хода, например – термодатчик на стояк. Как только становится понятно, что прибор остыл ниже 30-40°C, то пора включать насос.

Какие водорозетки использовать для подключения полотенцесушителя: 1/2 или 3/4?

Для схем, работающих только на естественной циркуляции – то есть без заужения и/или смещения байпаса – желательно использовать водорозетки ¾ и исключить эксцентрики, заменив их на удлинённые ниппели или бочонки ¾. Это потребует особой тщательности установки, чтобы межцентровое расстояние водорозеток строго совпадало с выводами полотенцесушителя. У приборов «Сунержа» эксцентрики имеют весьма приличное внутреннее сечение.

«Американки» для подключения труб к стояку или к полотенцесушителю: какие выбрать?

Со стороны отводов стояка можно использовать шаровые краны сразу со встроенным полусгоном («американкой»). С трубами их следует соединять комбинированными муфтами с внутренней резьбой (для ППР). Если уже установлен обычный шаровой кран, то нужно использовать переход из полностью латунной конусной «американки» и ППР-муфты с резьбой.

Категорически не рекомендуется использование так называемых «комбинированных американок», у которых одна половина из пластика, а вторая – из латуни.

Шаровой кран с полусгоном («американка»)

Муфта ППР комбинированная с внутренней резьбой

Латунная конусная «американка»

Комбинированная ППР-«американка» с плоской прокладкой (категорически не рекомендуется)

При подключении к системе горячего водоснабжения такие «американки» постоянно текут, так как из-за повышенного коэффициента теплового расширения пластиковой части плоская прокладка между ней и ответной частью циклически сжимается при колебаниях температуры и становится тоньше, после чего начинается течь. Особенно часто это происходит после отключения горячей воды, то есть после уменьшения температуры всего стояка и после завершения температурных деформаций. Подтягивание накидной гайки либо не помогает вообще, либо помогает на непродолжительное время.

Почему у меня работает полотенцесушитель, схема подключения которого указана в этой статье как нерабочая?

Отклонение от рекомендованных выше схем необязательно мгновенно прекращает работу полотенцесушителя. Например, если выполнено боковое подключение с зауженным байпасом и нижней подачей в стояке, то прибор может быть горячим, если в стояке заведомо большая скорость циркуляции или критично заужен байпас.

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить вместо него электрический полотенцесушитель – какой?

Полотенцесушитель, как правило, должен работать круглосуточно, обеспечивая не только редкую сушку белья, но и комфортную температуру в ванной.

Электрические полотенцесушители мощностью до 250 Вт, скорее всего, не смогут обеспечить полноценный обогрев ванной, но вполне справятся с сушкой белья. А вот более мощные модели (от 300 Вт) эффективно справляются с обеими задачами одновременно.

Автор статьи: Непочатов Алексей Николаевич

Редактура текста: ООО «Сунержа»

Дата публикации: 16 августа 2019

Источник

Полотенцесушитель — это не только уют в ванной комнате, но и способ быстро прослушивать полотенца и белье, а также это поддержание комфортной температуры и сухости, особенно в холодное время года, когда ванная требует повышенного уровня тепла.

Типы полотенцесушителей

Существуют два варианта таких приборов: водяной и электрический.

Первые подключаются к системе отопления или горячего водоснабжения. Когда в системе циркулирует горячая вода, полотенцесушитель нагревается, передавая тепло в ванную комнату. Такие устройства, как правило, более экономичны, так как не потребляют электроэнергию, но их работа зависит от сезона и работы центральной системы. У водяных моделей есть несколько вариантов подключения полотенцесушителя: боковое, нижнее или диагональное. На выбор также влияют форма и материал: они могут быть из стали, меди или латуни, что напрямую сказывается на долговечности и теплоотдаче.

Электрические агрегаты работают от сети и могут быть включены в любое время независимо от отопительного сезона. Они бывают двух типов: «сухие» (с кабелем нагрева) и «мокрые» (с теплоносителем). Электромодели более гибкие в установке и могут быть размещены в любом месте ванной комнаты, а также предлагают широкие возможности по форме и дизайну. Кроме того, они обычно оснащены терморегуляторами, что позволяет настроить оптимальный температурный режим.

Тип	Плюсы	Минусы
Водяные	Экономичны в эксплуатации, используют горячую воду.	Зависят от отопительной или водоснабжающей системы, сложный монтаж.
Электрические	Работают круглогодично, могут устанавливаться в любом месте.	увеличивают потребление электроэнергии —дороже в эксплуатации.

При выборе полотенцесушителя важно учитывать особенности его эксплуатации, а также характеристики ванной комнаты. Но самое главное в полотенцесушителе — правильно его установить, не наделав ошибок.

Установка электрополотенцесушителя: практическое руководство

При монтаже особенно важно соблюсти требования электробезопасности и расположить прибор так, чтобы он гармонично вписался в интерьер и не мешал использованию санузла. Грамотное подключение и правильная установка полотенцесушителя обеспечат надежность работы устройства на долгие годы.

Шаг 1. Подготовка

В первую очередь нужно определиться с местом. Оптимальным будет стена, не слишком близкая к источникам воды, чтобы минимизировать риск попадания влаги на прибор. При этом следует учитывать требования к безопасности: для установки в ванной комнате допустимо использовать только влагозащищенные модели с уровнем защиты не ниже IP44.

Теперь нужно подготовить материалы и оборудование. Обычно потребуются:

дрель и сверла;
дюбели и шурупы (или другой крепеж, рекомендованный производителем);
отвертка и строительный уровень;
изоляционная лента;
кабель с сечением, соответствующим мощности полотенцесушителя.

Перед началом работ необходимо обязательно обесточить участок, на котором будет проводиться монтаж, чтобы избежать поражения электрическим током.

Шаг 2. Разметка и монтаж кронштейнов

Для разметки отверстий для крепежа нужно приложить полотенцесушитель к стене на желаемой высоте и отметить места для крепежа. Важно следить за ровным расположением устройства, для хорошо подходит строительный уровень.

Теперь нужно аккуратно просверлить отверстия в стене по разметке. Используемые сверла должны подходить для материала стены — бетон, кирпич или кафель.

Теперь очередь вставить дюбели в просверленные отверстия и закрепить кронштейны полотенцесушителя шурупами. На данном этапе нужно убедиться, что кронштейны прочно держатся, так как они должны выдерживать вес устройства.

Шаг 3. Подключение к электрической сети

В большинстве случаев полотенцесушитель подключается к розетке с заземлением или напрямую к сети с выключателем, оснащенным защитным устройством (УЗО). Для влажных помещений особенно важно использовать защищенную проводку. Если прибор имеет шнур с вилкой, его можно подключить к розетке, но в случае прямого подключения лучше пригласить квалифицированного электрика, так как подключить полотенцесушитель в этом случае непросто — важно обладать специальными навыками и инструментами.

Для дополнительной безопасности рекомендуется использовать устройство защитного отключения (УЗО), которое отключит питание при обнаружении утечки тока.

Все соединения проводов должны быть тщательно изолированы. Если подключение выполняется напрямую к кабелю, соединения нужно выполнить герметично и заизолировать качественной лентой или клеммниками.

Шаг 4. Финальная проверка

Теперь на очереди визуальная проверка всех креплений и электрических соединений. После этого нужно включить полотенцесушитель и убедиться, что он работает исправно, не возникает каких-то запахов и перегрева. Тепло должно равномерно распространяться по всей поверхности устройства.

Как подключить полотенцесушитель водяного типа: подробный гайд

Неправильный монтаж водяного полотенцесушителя может привести к протечкам, перебоям в работе отопительной системы или системы горячего водоснабжения (ГВС) и снизить эффективность работы устройства.

Специфика монтажа полотенцесушителя

Существует два основных способа подключения водяного полотенцесушителя: к системе отопления или к системе ГВС.

Подключение к системе отопления часто применяется в домах, где полотенцесушитель работает в сезон отопления. При таком способе осуществляется подсоединение к стояку отопления, и полотенцесушитель нагревается только тогда, когда отопление включено. Этот вариант менее удобен в межсезонье, когда система отопления не работает.

Подключение к системе ГВС позволяет использовать полотенцесушитель круглый год, так как горячая вода подается по системе постоянно. Подключение к системе ГВС требует особого внимания к герметичности соединений и наличию перепускных клапанов, чтобы минимизировать влияние на работу всей системы.

Условия, которые необходимо соблюдать при установке

При установке агрегата важно использовать трубы подходящего диаметра. Обычно для подключения водяного полотенцесушителя используются трубы диаметром 3/4 или 1/2 дюйма. Если диаметры не будут соответствовать, это может привести к снижению скорости потока воды и, как следствие, ухудшению нагрева полотенцесушителя. Также важно, чтобы диаметр труб соответствовал требованиям системы, установленной в здании.

Следует использовать байпас (перемычку). Он устанавливается параллельно полотенцесушителю и позволяет воде циркулировать по стояку в обход устройства. Это особенно важно в многоэтажных домах, где полотенцесушитель может находиться в одной цепи с системой отопления или ГВС. Байпас гарантирует, что даже при перекрытии прибора циркуляция воды по стояку не прерывается, обеспечивая бесперебойную работу системы для всех жильцов. Байпас также помогает регулировать поток воды, обеспечивая более равномерный нагрев полотенцесушителя.

Запорную арматуру нельзя устанавливать до байпаса и на самом байпасе, поскольку это может нарушить циркуляцию воды по стояку. Установка кранов до байпаса может привести к тому, что при закрытии арматуры вся система в доме будет заблокирована, что нарушит подачу воды соседям. Краны могут быть установлены только на подводящих трубах после байпаса, что позволяет отключать непосредственно полотенцесушитель без нарушения циркуляции воды в стояке.

Согласно строительным нормам и правилам (СНиП), полотенцесушитель следует устанавливать на высоте не менее 120 см от уровня пола. Такая высота обеспечивает удобство использования агрегата и минимизирует риск случайного касания горячих труб. Правильная высота установки также позволяет равномерно распределять тепло и обеспечивает безопасность, особенно если в доме есть дети.

Между полотенцесушителем и стеной должно быть расстояние не менее 3,5 см. Это дает возможность воздуху свободно циркулировать вокруг прибора и предотвращает перегрев стен, что особенно важно при установке на деревянные или другие чувствительные материалы. Также такой зазор облегчает уход за полотенцесушителем и его ремонт в случае возникновения подобной необходимости.

Правильная установка полотенцесушителя в ванной — это важный процесс, который требует соблюдения технических норм и стандартов.

Установка водяного полотенцесушителя в стояк горячего водоснабжения

Подключение полотенцесушителя к системе горячего водоснабжения (ГВС) позволяет пользоваться устройством круглый год, независимо от отопительного сезона.

Последовательность действий:

выбор и подготовка места — для начала нужно определить место на стояке ГВС, на которое планируется установить полотенцесушитель, обычно это пространство рядом с существующей разводкой;
отключение воды — теперь необходимо перекрыть подачу горячей воды. Чтобы она не вытекала из труб;
установка байпаса — далее производится установка перемычки, которая позволяет воде обходить полотенцесушитель;
монтаж краников — на подводящих трубах после байпаса устанавливаются шаровые краны, которые позволят при необходимости перекрыть воду для полотенцесушителя;
подсоединение устройства — полотенцесушитель крепится на стену и соединяется с коммуникациями.

Важно тщательно герметизировать резьбы, используя фум-ленту или паклю, чтобы предотвратить утечки. После завершения монтажа необходимо включить воду и проверить систему на герметичность, убедившись, что нигде нет протечек.

Нюансы установки водяного полотенцесушителя в стояк системы отопления

Установка полотенцесушителя в стояк системы отопления актуальна для многоквартирных домов, где устройство будет функционировать исключительно в отопительный сезон.

При таком подключении важно учитывать сезонность работы полотенцесушителя и понимать, что устройство будет нагреваться только во время работы отопления.

Байпас в этом случае также необходим, так как он обеспечивает непрерывное движение воды в стояке, не нарушая циркуляцию для других жильцов. Полотенцесушитель лучше всего установить на одном уровне или чуть выше основного стояка для того, чтобы вода могла свободно циркулировать и устройство нагревалось равномерно. Для предотвращения обратного тока воды рекомендуется установить обратный клапан, который повысит эффективность работы устройства и улучшит циркуляцию горячей воды.

Особенности монтажа U- и М-образных полотенцесушителей

Монтаж U- и М-образных полотенцесушителей отличается компактностью и простотой, что делает их удобным выбором для небольших ванных комнат. Эти устройства, как правило, требуют минимального пространства и легко устанавливаются.

Благодаря простоте формы, установка проходит быстро, а байпас и краны легко интегрируются в существующую систему трубопроводов без необходимости внесения серьезных изменений.

Подключение полотенцесушителей типа «лесенка»

Полотенцесушители типа «лесенка» имеют высокую теплоотдачу и могут быть подключены по боковой или диагональной схеме. Боковое подключение подразумевает установку крепежных элементов на стене с последующим соединением боковых выходов устройства с трубами горячего водоснабжения.

Этот метод позволяет легко контролировать температуру и обеспечивает удобный доступ к устройству. Диагональная схема подключения предполагает, что один вход находится в нижней части устройства, а другой — в верхней с противоположной стороны. Такой метод способствует равномерному прогреву полотенцесушителя, что особенно удобно в условиях, когда требуется более интенсивный нагрев.

Установка полотенцесушителей с нижним подводом и отводом

Полотенцесушители с нижним подсоединением требуют точных расчетов при монтаже. Расстояние между выходами устройства и трубами должно быть четко рассчитано, чтобы избежать напряжения в соединениях и обеспечить надежный стык. На стене устанавливаются крепежные элементы, на которые подвешивается полотенцесушитель.

Трубы соединяются с нижними выходами устройства, причем особое внимание уделяется герметизации соединений, так как от этого зависит отсутствие протечек. Также важно предусмотреть байпас и запорную арматуру, которые позволят отключать устройство при необходимости. После установки следует провести тестовый запуск, чтобы убедиться в отсутствии утечек.

Ошибочные схемы подключения полотенцесушителя к стояку

Некоторые схемы подключения полотенцесушителя могут приводить к серьезным проблемам, особенно в многоквартирных домах. Одной из наиболее распространенных ошибок является отсутствие байпаса, что нарушает циркуляцию воды и может вызвать перебои с подачей горячей воды у соседей.

Также неправильной схемой является установка запорной арматуры до байпаса, что препятствует нормальной работе стояка и нарушает его функциональность. Неправильное направление подключения труб приводит к неравномерному нагреву устройства, а в некоторых случаях даже к шуму в системе, вызванному обратным током воды.

Подключение к автономной системе отопления в коттедже

В загородных домах полотенцесушитель обычно подключается к автономной инфраструктуре отопления или ГВС. Если имеется котел, подключение полотенцесушителя к отопительному контуру позволит использовать его в сезон холодный.

Чтобы обеспечить возможность контроля температуры, целесообразно использовать термостатический клапан, который будет регулировать интенсивность прогрева. Также стоит рассмотреть возможность подключения полотенцесушителя к системе ГВС, что обеспечит его работу круглый год, если в доме установлен бойлер.

Типичные ошибки при установке

Типичными ошибками при установке полотенцесушителя являются:

отсутствие байпаса в многоквартирных домах,
выбор неподходящего диаметра труб, что негативно сказывается на циркуляции и теплоотдаче,
неправильное расположение полотенцесушителя относительно стояка, что ухудшает циркуляцию,
подключение ниже уровня основного трубопровода, из-за чего вода не поднимается достаточно эффективно.

Правильная установка водяного полотенцесушителя требует детального подхода и соблюдения множества технических нюансов. Грамотный монтаж продлевает срок службы устройства и обеспечивает его комфортное использование.

Резюме

Полотенцесушитель стал неотъемлемой частью большинства ванных комнат. Помимо основной функции сушки полотенец, он эффективно обогревает пространство, предотвращая сырость и образование плесени. Современные полотенцесушители бывают двух основных типов — электрические и водяные, и выбор подходящего варианта зависит от особенностей помещения, предпочтений владельцев и доступности тех или иных ресурсов.

Электрические полотенцесушители удобны своей автономностью и гибкостью в установке. Их работа не зависит от отопительного сезона или наличия центрального горячего водоснабжения, так как они подключаются к электросети. Существуют модели с функцией регулировки температуры и программируемым таймером, что позволяет экономить электроэнергию. Этот вид полотенцесушителей также легко установить практически в любом месте ванной комнаты, не привязываясь к стоякам или другим трубопроводам.

Водяные полотенцесушители используют горячую воду из системы ГВС или отопительного контура. Их чаще можно встретить в квартирах с централизованной системой ГВС.

Правильная установка полотенцесушителя критически важна для его безопасной и долговечной эксплуатации. От того, насколько точно соблюдены правила установки, зависит комфорт и безопасность использования устройства, а также его эффективность.

При монтаже водяных полотенцесушителей необходимо учитывать несколько факторов: подключение должно обеспечивать свободную циркуляцию воды, а трубы должны подходить по диаметру. Неправильный размер коммуникаций, отсутствие байпаса (перемычки) или перекрытие запорной арматуры могут привести к проблемам с циркуляцией, нарушению гидравлики системы и даже к значительным теплопотерям. Полотенцесушитель, установленный с нарушением этих правил, не способен полноценно выполнять свои функции и будет вызывать дискомфорт у соседей, если речь идет о многоквартирном доме. Кроме того, важно размещать устройство на оптимальной высоте от пола, избегая слишком близкого расположения к стенам, что поможет поддерживать равномерное распределение тепла и избежать перегрева поверхности.

Электрические полотенцесушители, несмотря на относительную простоту установки, требуют соблюдения правил электробезопасности. Полотенцесушитель должен быть защищен от влаги и установлен на расстоянии от источников воды, особенно если ванная комната не оборудована розетками с защитой от влаги. Подключение к электросети должно производиться через отдельный автомат или УЗО (устройство защитного отключения), чтобы обеспечить безопасность в случае перепадов напряжения или короткого замыкания. Модели с функцией регулировки температуры и таймером должны монтироваться в доступных местах, чтобы ими было удобно пользоваться. Тщательное внимание к заземлению и качественной изоляции проводов защитит устройство от скачков напряжения и продлит срок его службы.

Источник

Современные квартиры уже, как правило, сразу оснащаются полотенцесушителями на этапе строительства. Однако жителям могут не нравиться их характеристики или их расположение в помещении. Также может возникнуть необходимость установки дополнительных приборов, к тому же они могут выходить из строя, и тогда замена уже не прихоть, а необходимость.

Полотенцесушители ставят, как правило, в ванных комнатах или санузлах, однако это не догма, и вы можете устанавливать их в любых точках жилых или подсобных помещений. Всё зависит от целей, задач, ресурсов и даже фантазии. Полотенцесушитель нужен не только для сушки полотенец или иных изделий из ткани, он ещё и помогает бороться с избыточной влажностью, что очень важно для ванных комнат. Он также обогревает воздух, хотя это не является прямым назначением данного устройства.

Полотенцесушитель – это нагревательный элемент, состоящий из одного или нескольких контуров труб. По типу теплоносителя они бывают водяными, электрическими и комбинированными. У первого типа, как следует из названия, теплоносителем является вода из системы отопления или горячего водоснабжения (ГВС). У электрических – либо нагревательный кабель («сухие» полотенцесушители), либо нагреваемая ТЭНом маслянистая жидкость («мокрые»). Комбинированные модели являются сочетанием первых двух типов. Далее мы расскажем, как самостоятельно подключить каждое из этих устройств.

Редакция «Комсомольской правды» обращает ваше внимание на то, что изложенные ниже инструкции являются справочным материалом, и для подобных работ требуются навыки и знания в сантехнических и электротехнических работах. Если вы не уверены в своих силах, обязательно поручите эту работу специалистам. В некоторых случаях привлечение специалистов будет необходимо.

Пошаговая инструкция по подключению электрического полотенцесушителя

Общие рекомендации

Подключение электрического полотенцесушителя наименее затратно и оправдано в том случае, если нет возможности выполнить монтаж труб для водяного устройства или просто нет желания этого делать. Электрический прибор не таит в себе опасности протечки. Тем не менее, мнение о том, что достаточно прикрутить такой полотенцесушитель к стене и включить в розетку, весьма ошибочно.

Необходимые инструменты

Для монтажа электрического полотенцесушителя вам потребуются:

Перфоратор или мощная дрель
Шуруповёрт или отвёртка
Молоток
Линейка
Уровень
Карандаш или фломастер

Монтаж и укладка электропроводки должны выполняться исключительно специалистами и не является предметом рассмотрения данной статьи.

Выбор места для установки

Установка электрического полотенцесушителя требует безоговорочного соблюдения правил электробезопасности, поэтому его произвольное размещение недопустимо. Если мы говорим о жилом помещении, например, о комнате, то требования менее строгие, а в случае с ванной или кухней – весьма однозначные.
Электрический полотенцесушитель должен быть надёжно защищён от влаги, нельзя устанавливать его в непосредственной близости от источника воды.
Ряд производителей приводит следующие рекомендуемые минимальные расстояния: 0.6 м от края ванны, умывальника или душевой кабины, 0.2 м от пола, по 0.15 м – от потолка и стен.
Прибор должен быть установлен в непосредственной близости от электрической розетки. Удлинять провод, идущий в комплекте с устройством, равно как и использовать различные удлинители, запрещается.

Подключение к сети

Электрический полотенцесушитель может подключаться либо к электрической розетке, либо к распределительному щитку при помощи трёхжильного кабеля.
Если речь идёт о ванной комнате, то розетка или щиток должны быть установлены на расстоянии не менее 25 см от пола.
Убедитесь, что розетка или щиток подключены через УЗО (устройство защитного отключения) и имеют заземление.
Разрешается использование только скрытой изолированной проводки, особенно если речь идёт о ванной комнате.
Не допускается установка прибора под электрической розеткой. Розетка должна находиться сбоку или снизу на расстоянии 20-30 см от полотенцесушителя.
Эксплуатация прибора в ванной комнате или на кухне возможна только с влагозащищённой розеткой. Такая розетка углубляется в стену, а на ней сделана специальная крышка, препятствующая попаданию воды.

Монтаж

Убедитесь, что при монтаже полотенцесушителя все вышеперечисленные требования могут быть соблюдены.
До начала монтажа включите прибор в сеть и убедитесь в его работоспособности.
Прикрепите кронштейны к полотенцесушителю.
Приложите прибор с кронштейнами к стене, проверьте по уровню ровность его расположения в горизонтальной плоскости.
Сделайте карандашом или фломастером необходимую разметку на стене и просверлите отверстия.
Установите дюбеля и прикрепите прибор к стене.

Пошаговая инструкция по подключению водяного полотенцесушителя

Общие рекомендации

Все необходимые замеры, приобретение запчастей, переходников, муфт и иных деталей нужно производить строго до начала работ.
Подключение к системе отопления во многих случаях невозможно без участия специалистов. Дело в том, что при монтаже водяного полотенцесушителя (равно как и демонтаже старого оборудования) необходимо полностью перекрыть подачу горячей воды в системе, и не всегда это можно сделать своими силами.
Все резьбовые соединения должны быть герметизированы при помощи льна или сантехнической нити, нельзя при затягивании соединений применять чрезмерные усилия.
Любой водяной контур (полотенцесушитель не исключение) является риском возникновения протечек. Некоторые страховые компании утверждают, что сумма ущерба имуществу от протечек превышает потери от квартирных краж. Рекомендуем установить систему защиты от протечек — она автоматически «обнаружит» течь и в случае необходимости перекроет подачу воды.
Перед началом работ, до врезания в стояк или магистральную трубу, рекомендуется произвести «черновой» монтаж, чтобы понять, что все запчасти совместимы друг с другом. Принцип «сто раз отмерь» здесь основополагающий.
Перед разметкой стены и сверления отверстий под кронштейны также рекомендован «черновой» монтаж, чтобы понять, как именно будет расположен полотенцесушитель и где именно нужно сверлить отверстия.

Необходимые инструменты

Для работы вам понадобятся следующие инструменты (список не является исчерпывающим):

Ножовка по металлу
Болгарка
Плашки
Газовый и разводной гаечные ключи или сантехнические клещи
Перфоратор или мощная дрель со свёрлами по бетону и по плитке
Шуруповёрт с крестовой и шлицевой битами или отвёртки
Ножницы для резки полипропиленовых труб
Паяльник для полипропиленовых труб
Пассатижи
Молоток
Уровень
Рулетка
Карандаш или фломастер
Пакля, сантехническая нить и сантехническая паста.

Перед началом монтажа убедитесь в том, что вы приобрели все необходимые переходники, муфты, отводы, запорные краны, крепёж и другие запчасти.

Выбор способа подключения

Полотенцесушитель подключается либо к системе ГВС, либо к системе центрального отопления, становясь её частью.
Подключение к системе ГВС проще для выполнения своими силами. В этом случае прибор подключается последовательно или параллельно, что может сказаться в итоге на напоре и температуре горячей воды. При последовательном подключении он будет работать только тогда, когда расходуется горячая вода.
Подключение к системе центрального отопления. При таком типе подключения новое устройство устанавливается, как правило, параллельно с трубой центрального отопления при помощи резьбовых соединений и кранов и значительно реже – сварки.

Демонтаж старого оборудования

Если старый полотенцесушитель образует со стояком единую конструкцию, то он срезается болгаркой. При срезании учитывайте, что оставшиеся части труб должны быть достаточно длинными для того, чтобы на них можно было нарезать резьбу (если вы планируете использовать резьбовое соединение).
Если прибор на резьбовом соединении, то его нужно аккуратно открутить. Как в первом, так и во втором случае предварительно необходимо полностью перекрыть воду в стояке (обратитесь к управляющей компании для получения разъяснений).
Если на входе и выходе полотенцесушителя стоят шаровые краны, то перекрывать воду в стояке не нужно – перекройте входной и выходной краны. Затем аккуратно отсоедините резьбовые соединения или отрежьте полотенцесушитель. Помните, что если у вас не установлен байпас (перемычка перед входным и выходным патрубками полотенцесушителя), то, перекрыв краны входа и выхода, вы фактически перекроете стояк. Если вы не уверены в своих действиях, обязательно обратитесь в управляющую компанию.
Далее старое устройство должно быть снято или срезано с кронштейнов.

Установка нового полотенцесушителя на старые посадочные места

Выполните «черновой» монтаж полотенцесушителя и нанесите на стене разметку под кронштейны для него, обращая особое внимание на ровность расположения устройства по горизонтали.
Снимите полотенцесушитель и просверлите отверстия при помощи перфоратора или дрели, вставьте в них дюбеля.
Если расположение входного и выходного патрубков нового полотенцесушителя совпадает с их расположением у демонтированного, то соедините их с отводами от стояка при помощи резьбовых соединений. Мы рекомендуем использовать именно резьбовые соединения из-за их хорошей ремонтопригодности.
Если старый полотенцесушитель был приварен, а новый вы хотите поставить на резьбовое соединение, необходимо на отводах от стояка нарезать трубные резьбы.
Когда соединение патрубков полотенцесушителя с отводами от стояка выполнено, плотно притяните устройство к стене.

Новые соединения, сварка труб и разметка под кронштейны

Если вы выполняете монтаж «с нуля» или параметры нового полотенцесушителя отличаются от старого, для начала выполните вырез стояка необходимой высоты. Высоту нужно рассчитывать с учётом длин муфт и переходников, которыми входной и выходной патрубки полотенцесушителя будут соединяться со стояком.
В настоящее время в сантехнике большое распространение получили полипропиленовые трубы, и именно их сантехники рекомендуют использовать из-за относительной простоты их монтажа и надёжности. Такие трубы соединяются с кранами или железными трубами при помощи муфт, а между собой – прямыми и угловыми фиттингами при помощи специального паяльника (рекомендуемая температура – 250-280 °C). Тем не менее, вы можете использовать обычные стальные трубы.
При расчёте положения подводящей и отводящей труб исходите из того, что они должны быть ровными, без горбов и изгибов (они негативно влияют на циркуляцию воды), а также иметь уклон не менее 3 мм на каждый метр.
Рекомендуется устанавливать полотенцесушитель как можно ближе к стояку или магистральной трубе, чтобы минимизировать теплопотери. Установка на расстоянии более двух метров нецелесообразна.
Выполните «черновой» монтаж, чтобы понять, где именно нужно размечать отверстия под крепёж.
Нанесите разметку на стену, просверлите отверстия и вставьте в них дюбеля. Особое внимание обратите на то, что прибор должен располагаться в горизонтальной плоскости.

Установка байпаса, шаровых кранов и крана Маевского

Байпас – это перемычка перед входным и выходным патрубками полотенцесушителя. Он ставится перед шаровыми кранами, которые установлены непосредственно на патрубки полотенцесушителя. Такое решение позволяет перекрывать поступление воды в полотенцесушитель, не нарушая при этом работу самого стояка. Установка входного и выходного кранов без байпаса крайне не рекомендуется, так как может нарушить работу системы отопления.
Байпас приваривается или прикручивается к стояку или магистральной трубе, для резьбового соединения хорошо подойдут «тройники» с резьбой. Рекомендуется, чтобы диаметр трубы байпаса был меньше диаметра основной трубы.
Диаметр шаровых кранов на входе и выходе должен совпадать с диаметром патрубков полотенцесушителя. Помимо шаровых кранов можно также использовать и винтовые для того, чтобы регулировать количество поступающей воды.
Полезным дополнением к схеме полотенцесушителя является кран Маевского. Он монтируется в верхней части устройства (к примеру, перед верхним шаровым краном) и служит для удаления из системы излишков воздуха. Воздушные пробки препятствуют циркуляции воды и, как следствие, нормальному нагреву устройства.
Когда все соединения сделаны, полотенцесушитель надо закрепить на стене.

Выбор варианта схемы подключения

Немаловажную роль играет схема подключения. Выделяют три основных типа подключения: боковое, нижнее, диагональное. Выбор схемы во многом зависит от модели устройства, а также от того, как в помещении изначально проложены трубы. Дело в том, что слишком большое количество переходников заметно повышает риск протечки, а каждый дополнительный изгиб ухудшает циркуляцию воды.

Боковой вариант – самый распространённый для «змеек», M- и U-образных полотенцесушителей, у которых место подключения к водопроводу находится сбоку. Для «лестниц» выбирают диагональное, боковое или нижнее подключение.

Особенности подключения комбинированного полотенцесушителя

Комбинированный полотенцесушитель сделан по принципу «два в одном»: он состоит из водяной секции и электрической. Такой тип полотенцесушителя очень удобен: вы не зависите от наличия в трубах горячей воды, напора и т.д. Особенно это актуально в том случае, если у прибора электрическая и водяная секции полностью автономны.

Такие полотенцесушители стоят дорого, более того, к ним в полной мере применимы требования и алгоритмы подключения, которые характерны как для электрического, так и для водяного аппарата. Специалисты рекомендуют придерживаться следующей последовательности работы:

Сначала выполняются все работы, связанные с подключением к системе отопления или ГВС, описанные в главе про водяные полотенцесушители.
После полной проверки работоспособности и безопасности водяного подключения надо приступать к подводке проводов.

Советы эксперта

«Комсомольская правда» обратилась к ведущему инженеру Юрию Епифанову с просьбой разъяснить некоторые сложные моменты при выборе и установке полотенцесушителей, а также ответить на популярные вопросы.

Тип полотенцесушителя – ключевой параметр, с которого нужно начать выбор. Если в вашем помещении уже выполнена подводка под полотенцесушитель или же если сделать её несложно, то разумнее всего подключить водяную модель. Если изготовление подводки затратно (к примеру, стояк или магистральная труба вмонтирована в стену), то электрическая модель – ваш выбор. Сделать необходимые работы по электрике в данном случае – явно меньшее из зол.

Производители электрических полотенцесушителей зачастую указывают потребляемую мощность устройства, в то время как реальная мощность обогрева может быть ниже.

Необходимо также учесть и иные особенности конструкции. К примеру, будет ли полотенцесушитель станционарным или же с двигающимися секциями. Если вам нужен второй вариант, то рекомендуется выбирать электрическую модель.

Исходя из того, как в вашем помещении расположены трубы, можно остановить свой выбор на настенной или напольной модели. Наконец, надо определиться с формой и размером. Размер подбирается исходя из габаритов помещения, а форма («змейка», «лесенка», U, M, E) это скорее вопрос удобства и вкуса. Но чем больше размер и выше частота расположения труб или изгибов одной трубы, тем больше тепла будет отдавать прибор (это в большей степени касается водяных и комбинированных моделей).

В плане материала изготовления лучше всего зарекомендовали себя полотенцесушители из нержавеющей стали, меди и латуни. Нужно стараться выбрать ту модель, у которой трубы сделаны без продольных швов (их можно увидеть, если заглянуть внутрь трубы). Оптимальная толщина стенок труб – от 2 мм. Перед покупкой надо внимательно изучить само изделие: сварные швы должны быть ровными, изгибы – плавными, без деформаций.

Принцип работы

В первую очередь разберёмся, что представляют собой современные полотенцесушители. Как правило, речь идёт о трубе зигзагообразной конструкции, которую устанавливают
на стене ванной комнаты и подключают к контуру горячего
водоснабжения. В старых конструкциях, действие которых было основано на
непрерывной циркуляции нагретой жидкости-теплоносителя, использовался так
называемый принцип «петли». При этом жильцы многоэтажного дома
обеспечивались горячей водой, которая подавалась по трубам с верхнего этажа на нижние, а при обратном движении водяного потока снизу вверх отбиралось тепло для полотенцесушителей.

Основное технологическое условие правильного подключения полотенцесушителя при этом
заключалось в том, что его петлеобразная труба
соответствовала по диаметру трубам самого стояка. Только
таким образом обеспечивалась правильная циркуляция теплоносителя в контуре
горячего водоснабжения без чрезмерного гидравлического сопротивления.

Виды полотенцесушителей

В наши дни вместо устаревших и не особо эстетичных змеевиков советского
периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три
основные группы.

Водяные приборы, подключаемые к трубам контура горячего
водоснабжения.
Электрические модели, работающие от общей сети электропитания.
Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как
от контура горячего водоснабжения, так и от электросети (в случае
временного отключения горячей воды в доме).

С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия
должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не
нагревается. Именно поэтому подключение водяных моделей
следует доверять исключительно профессионалам, которые имеют практический
опыт работы с подобным сантехническим оборудованием.

Электрический полотенцесушитель представляет собой
устройство, для работы которого необходим лишь свободный доступ к сети
электропитания. Его подключение представляет собой
стандартный монтаж бытового электроприбора и обычно не вызывает сложностей.
Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если
в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в
целом аналогичны правилам монтажа водяных змеевиков. Сразу
отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Варианты подключения

Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения). Однако в частных
коттеджах и домах с индивидуальным отоплением до сих пор встречается такая
схема, при которой полотенцесушитель врезают в контур
отопления. С одной стороны такую технологию установки можно назвать удобной
и достаточно экономичной, однако в тёплое время года, когда автономный
обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.

Ещё один вариант – подключение полотенцесушителя к системе
индивидуального ГВС, работающего с бойлером косвенного нагрева с
автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты
монтажа.

Схемы со смещённым или зауженным байпасом

Полотенцесушитель
со смещённым/зауженным байпасом устанавливается нечасто. Как правило,
сантехники используют подобную технологию врезки в том случае, когда нужно установить смещённый или немного зауженный байпас на уже
имеющемся полотенцесушителе. В таком случае труба подключается по одной из стандартных схем,
выбираемой специалистом.

На практике в большинстве случаев такая технология не используется. Это
объясняется тем, что труба змеевика, которой, по сути,
является полотенцесушитель – всё же не дополнительный
радиатор отопления, и кардинальные переделки в этом случае будут
нецелесообразными. Более того, схема установки полотенцесушителя со смещённым или зауженным байпасом эффективна исключительно в том случае, если ванная оборудована верхней системой подачи горячей воды.

Особенности монтажа со смещённым байпасом

Как правило, смещение применяют при разводке радиаторов. Часто подобный
вариант используют в том случае, если сантехники делают разводку
отопительной системы. В то же время, такой подход часто оправдан при
монтаже полотенцесушителей, когда есть необходимость сохранения старых
отводов на стояке, к которым была подведен старый змеевик (о нем шла речь в
начале публикации). В большинстве случаев нет необходимости заменять весь
стояк: прибор можно установить с
байпасом. Единственное условие в этом случае – циркуляция
воды-теплоносителя сверху вниз. Если такое условие не соблюдается,труба, исполняющая функцию полотенцесушителя, может в итоге остаться холодной.

Схемы с нижним подключением

Ванная комната оборудована трубой с
нижним подключением? В этом случае можно использовать схемы, альтернативные
описанным выше. В большинстве случаев труба
устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При
нижнем подключении труба частично маскируется
аксессуарами, располагаемыми вдоль стен.

Схема нижнего подключения полотенцесушителя

Конструктивно труба с нижним подключением представляет
собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же
время, такую технологию называют менее эффективной, по сравнению с
конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом,
однако на самом стояке при этом остаётся предыдущая врезка со смещённым
байпасом. Чаще всего владельцы квартир не видят особой целесообразности в
переделке. При этом верхний отвод обычно расположен высоко, однако по
правилам он обязан располагаться ниже самой точки подключения. Выход из
такой ситуации возможен исключительно при соблюдении двух основных условий.

Сама схема подразумевает верхнюю подачу воды, поскольку при условии
нижнего поступления теплоносителя по трубе с большой долей
вероятности возникнет так называемое «запирание» внутреннего контура
системы. В итоге ванная комната останется холодной.
Верхний отвод стояка находится ниже верхнего края самого змеевика. В
противном случае такое устройство в принципе не будет способно
функционировать.

Основные ошибки при подключении

Очень часто неопытные сантехники совершают массу технологических ошибок,
пытаясь угодить заказчику, пытающемуся эстетично оформить старые участки
разводок или желающему использовать для монтажа каналы в стенах,
предназначенные для других целей. Подобные ошибки часто приводят к тому,
что труба не греет, и ванная комната
превращается в не самое тёплое и уютное место в доме.

Перечислим основные технологические ошибки при монтаже полотенцесушительных
приборов.

Труба
имеет своеобразный «горб» в верхней части конструкции на участке
верхней подводки. При этом образуется петля, в которой рано или поздно
будет накапливаться воздух. Обычно подобную схему ошибочно применяют с
целью замаскировать часть труб под навесным потолком.
Нижний отвод располагается в сети намного ниже самой нижней точки полотенцесушителя. При этом в своеобразное
«противоборство» механически вступают два основных механизма: естественной,
а также принудительной циркуляции теплоносителя в контуре.
Особо тяжёлым случаем можно назвать такую схему, при которой две точки
врезки расположены выше, чем самый нижний край полотенцесушительного
прибора. В такой ситуации вода просто не может протекать сквозь малый
контур. Более того, при использовании этой ошибочной схемы образуются сразу
пару мешков (своеобразных «ловушек»), в которых будет собираться остывший
теплоноситель.
Ещё одна проблемная схема – расположение верхней части системы подводки
под потолком, а нижней – в цементной стяжке пола. При этом змеевик не
работает сразу по нескольким причинам. Первая – накопление воздушных масс с
потолка, вторая – образование всё того же «мешка», который препятствует
естественной циркуляции теплоносителя. В итоге циркуляция горячей жидкости
нарушается, и ванная рано или поздно становится помещением
с не самым лучшим микроклиматом.

Ошибка 3. Верхняя подводка и нижняя подводка имеет петлю

Ошибка 4. Риск завоздушивания системы при нижнем подключении

Специалисты выделяют ещё несколько технологических ошибок, которые ни в
коем случае не рекомендуется допускать при установке водяной полотенцесушительной установки в ванной. В частности, наиболее грубыми считают два
упущения.

1. Непреднамеренное заужение труб из металлопластика. Такое явление часто
обусловлено некоторыми нюансами конструкций пресс-фитингов. В итоге
увеличенное гидравлическое сопротивление возникает не только в пределах одной
квартиры, но и по стояку.

Зауженное проходное сечение пресс-фитинга

2. Ошибочный монтаж запорной арматуры (кранов) перед конструкцией змеевика.
С одной стороны установленные таким образом краны теоретически позволят
перекрыть полотенцесушитель, если он в данный момент не
нужен. Однако при этом перекрытие любого крана попросту остановит работу
стояка по всем этажам. Теплоноситель при этом циркулирует, однако его
объём, лишённый подвижности, рано или поздно остывает. В результате для
получения горячей воды придётся вылить «в никуда» достаточно солидный объём
охлаждённой жидкости. В самых тяжёлых случаях в сети возникает так
называемое «завоздушивание» всего стояка по многоэтажному дому, что лишний
раз подтверждает тот факт, что запорную арматуру на полотенцесушителе устанавливать нельзя.

Ошибка! Установлены запорные вентили, но отсутствует байпас

Ошибка! На байпасе установлен запорный вентель

Как определить, что полотенцесушитель подключен неправильно?

В том случае, если бытовой прибор был подключен с грубыми технологическими
ошибками, змеевик для сушки будет на первых порах казаться вполне
работоспособным. В то же время, главная проблема, неизменно сопровождающая
перечисленные ошибки в монтаже – ощутимая разница в температуре (нижняя
часть петлевидного трубопровода будет холоднее верхней). В итоге,
теплоноситель начнёт циркулировать через стояк ГВС, минуя полотенцесушитель, который при этом превратится в
нерабочий и бесполезный элемент декора ванной.

Источник

Как установить полотенцесушитель в частном доме

Без полотенцесушителя в ванной не обойтись. Какие они бывают и как установить полотенцесушитель в ванной частного дома, разбираемся вместе с экспертом.

Какими бывают полотенцесушители

Александр Багот

Как установить электрический полотенцесушитель

Как установить водяной полотенцесушитель

Александр Багот

Какие трубы выбрать

Александр Багот

Как смонтировать

Как обслуживать полотенцесушитель

Как правильно подключить водяной полотенцесушитель

Cтарые типы полотенцесушителей

Запрещённые приёмы

Отводы от стояка и байпас для полотенцесушителей

Несмещённый и незауженный байпас

Несмещённый зауженный байпас

Смещённый зауженный или незауженный байпас

Поговорим о физике: гравитационный насос в полотенцесушителе

Как правильно подключить полотенцесушитель?

Схема №1

Допустимые варианты исполнения схемы №1

Схема №2

Схема №3

Общие для всех схем правила монтажа полотенцесушителя

Типичные ошибки подключения полотенцесушителя

Часто задаваемые вопросы

Сантехник говорит, что холодный полотенцесушитель заработает, как только заселится больше жильцов или как только включат на полную мощность насос. Правда ли это?

От стояка до полотенцесушителя планируется пять поворотов, будет ли прибор работать?

Какой выбрать материал для подводящих труб?

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить на него насос – какой?

Какие водорозетки использовать для подключения полотенцесушителя: 1/2 или 3/4?

«Американки» для подключения труб к стояку или к полотенцесушителю: какие выбрать?

Почему у меня работает полотенцесушитель, схема подключения которого указана в этой статье как нерабочая?

Мой полотенцесушитель не работает, а всё уже заложено плиткой. Хочу поставить вместо него электрический полотенцесушитель – какой?

Типы полотенцесушителей

Установка электрополотенцесушителя: практическое руководство

Шаг 1. Подготовка

Шаг 2. Разметка и монтаж кронштейнов

Шаг 3. Подключение к электрической сети

Шаг 4. Финальная проверка

Как подключить полотенцесушитель водяного типа: подробный гайд

Специфика монтажа полотенцесушителя

Условия, которые необходимо соблюдать при установке

Установка водяного полотенцесушителя в стояк горячего водоснабжения

Нюансы установки водяного полотенцесушителя в стояк системы отопления

Особенности монтажа U- и М-образных полотенцесушителей

Подключение полотенцесушителей типа «лесенка»

Установка полотенцесушителей с нижним подводом и отводом

Ошибочные схемы подключения полотенцесушителя к стояку

Подключение к автономной системе отопления в коттедже

Типичные ошибки при установке

Резюме

Пошаговая инструкция по подключению электрического полотенцесушителя

Общие рекомендации

Необходимые инструменты

Выбор места для установки

Подключение к сети

Монтаж

Пошаговая инструкция по подключению водяного полотенцесушителя

Общие рекомендации

Необходимые инструменты

Выбор способа подключения

Демонтаж старого оборудования

Установка нового полотенцесушителя на старые посадочные места

Новые соединения, сварка труб и разметка под кронштейны

Установка байпаса, шаровых кранов и крана Маевского

Выбор варианта схемы подключения

Особенности подключения комбинированного полотенцесушителя

Советы эксперта

Популярные вопросы и ответы

Какое место лучше выбрать для установки полотенцесушителя в ванной?

Какие типичные ошибки бывают при подключении полотенцесушителя своими руками?

Принцип работы

Виды полотенцесушителей

Варианты подключения

Рекомендуемые схемы подключения

Общие правила

Преимущества бокового подключения

Схемы со смещённым или зауженным байпасом
