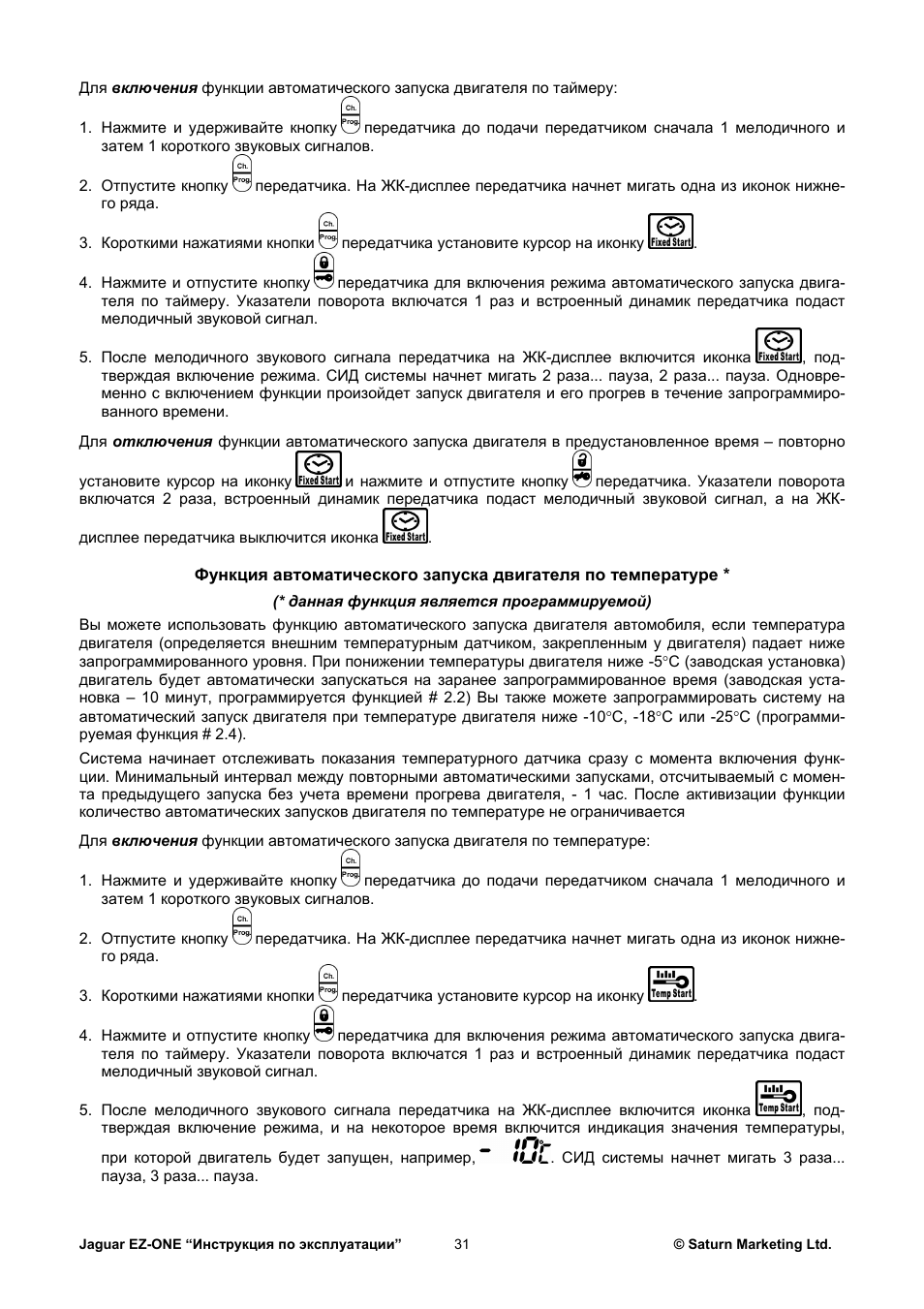

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

31

Для включения функции автоматического запуска двигателя по таймеру:

1. Нажмите и удерживайте кнопку

передатчика до подачи передатчиком сначала 1 мелодичного и

затем 1 короткого звуковых сигналов.

2. Отпустите кнопку

передатчика. На ЖК-дисплее передатчика начнет мигать одна из иконок нижне-

го ряда.

3. Короткими нажатиями кнопки

передатчика установите курсор на иконку

.

4. Нажмите и отпустите кнопку

передатчика для включения режима автоматического запуска двига-

теля по таймеру. Указатели поворота включатся 1 раз и встроенный динамик передатчика подаст
мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика на ЖК-дисплее включится иконка

, под-

тверждая включение режима. СИД системы начнет мигать 2 раза… пауза, 2 раза… пауза. Одновре-
менно с включением функции произойдет запуск двигателя и его прогрев в течение запрограммиро-
ванного времени.

Для отключения функции автоматического запуска двигателя в предустановленное время – повторно

установите курсор на иконку

и нажмите и отпустите кнопку

передатчика. Указатели поворота

включатся 2 раза, встроенный динамик передатчика подаст мелодичный звуковой сигнал, а на ЖК-

дисплее передатчика выключится иконка

.

Функция автоматического запуска двигателя по температуре *

(* данная функция является программируемой)

Вы можете использовать функцию автоматического запуска двигателя автомобиля, если температура
двигателя (определяется внешним температурным датчиком, закрепленным у двигателя) падает ниже
запрограммированного уровня. При понижении температуры двигателя ниже -5

°С (заводская установка)

двигатель будет автоматически запускаться на заранее запрограммированное время (заводская уста-
новка – 10 минут, программируется функцией # 2.2) Вы также можете запрограммировать систему на
автоматический запуск двигателя при температуре двигателя ниже -10

°С, -18°С или -25°С (программи-

руемая функция # 2.4).
Система начинает отслеживать показания температурного датчика сразу с момента включения функ-
ции. Минимальный интервал между повторными автоматическими запусками, отсчитываемый с момен-
та предыдущего запуска без учета времени прогрева двигателя, — 1 час. После активизации функции
количество автоматических запусков двигателя по температуре не ограничивается

Для включения функции автоматического запуска двигателя по температуре:

1. Нажмите и удерживайте кнопку

передатчика до подачи передатчиком сначала 1 мелодичного и

затем 1 короткого звуковых сигналов.

2. Отпустите кнопку

передатчика. На ЖК-дисплее передатчика начнет мигать одна из иконок нижне-

го ряда.

3. Короткими нажатиями кнопки

передатчика установите курсор на иконку

.

4. Нажмите и отпустите кнопку

передатчика для включения режима автоматического запуска двига-

теля по таймеру. Указатели поворота включатся 1 раз и встроенный динамик передатчика подаст
мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика на ЖК-дисплее включится иконка

, под-

тверждая включение режима, и на некоторое время включится индикация значения температуры,

при которой двигатель будет запущен, например,

. СИД системы начнет мигать 3 раза…

пауза, 3 раза… пауза.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

32

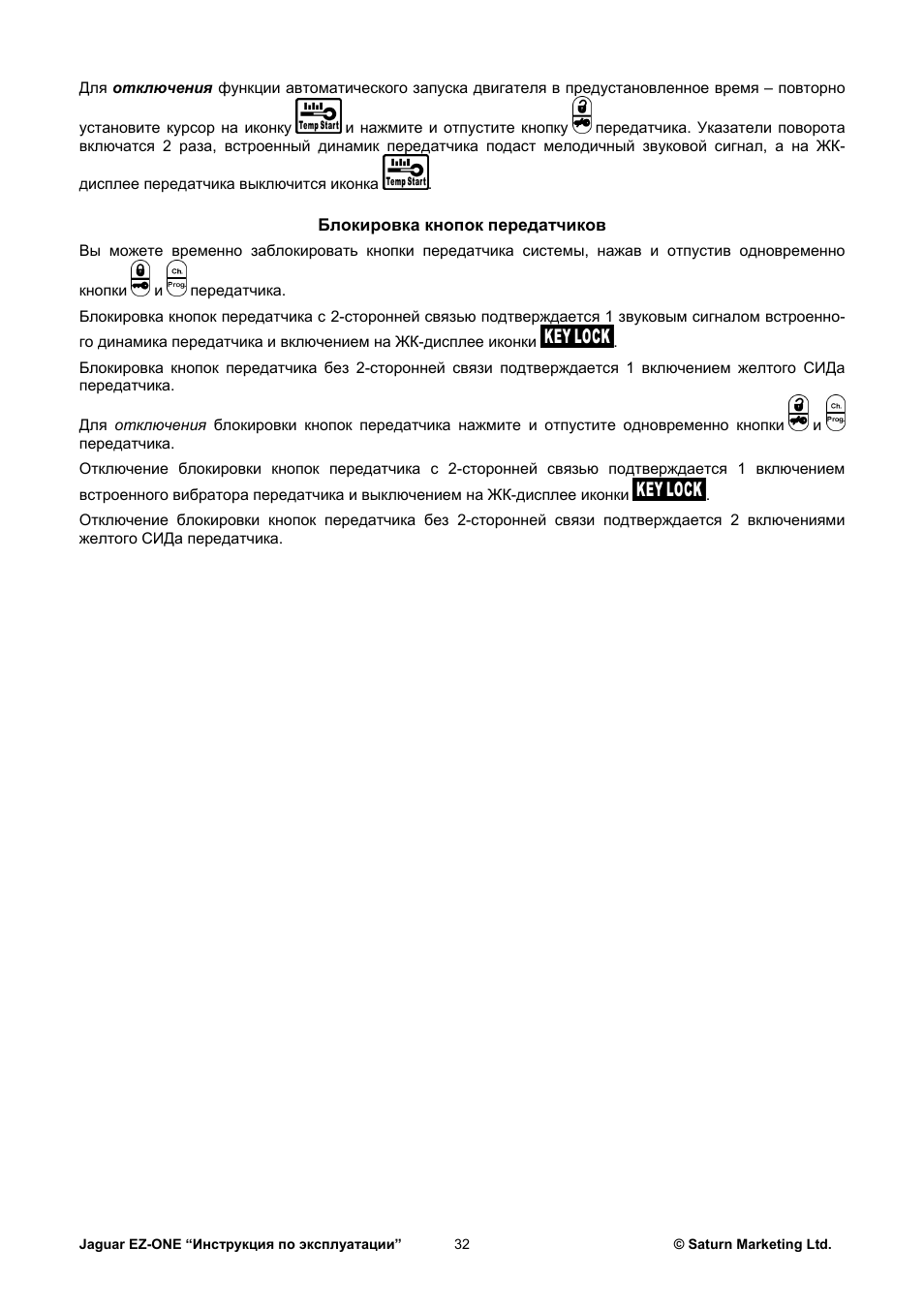

Для отключения функции автоматического запуска двигателя в предустановленное время – повторно

установите курсор на иконку

и нажмите и отпустите кнопку

передатчика. Указатели поворота

включатся 2 раза, встроенный динамик передатчика подаст мелодичный звуковой сигнал, а на ЖК-

дисплее передатчика выключится иконка

.

Блокировка кнопок передатчиков

Вы можете временно заблокировать кнопки передатчика системы, нажав и отпустив одновременно

кнопки

и

передатчика.

Блокировка кнопок передатчика с 2-сторонней связью подтверждается 1 звуковым сигналом встроенно-
го динамика передатчика и включением на ЖК-дисплее иконки

.

Блокировка кнопок передатчика без 2-сторонней связи подтверждается 1 включением желтого СИДа
передатчика.

Для отключения блокировки кнопок передатчика нажмите и отпустите одновременно кнопки

и

передатчика.
Отключение блокировки кнопок передатчика с 2-сторонней связью подтверждается 1 включением
встроенного вибратора передатчика и выключением на ЖК-дисплее иконки

.

Отключение блокировки кнопок передатчика без 2-сторонней связи подтверждается 2 включениями
желтого СИДа передатчика.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

33

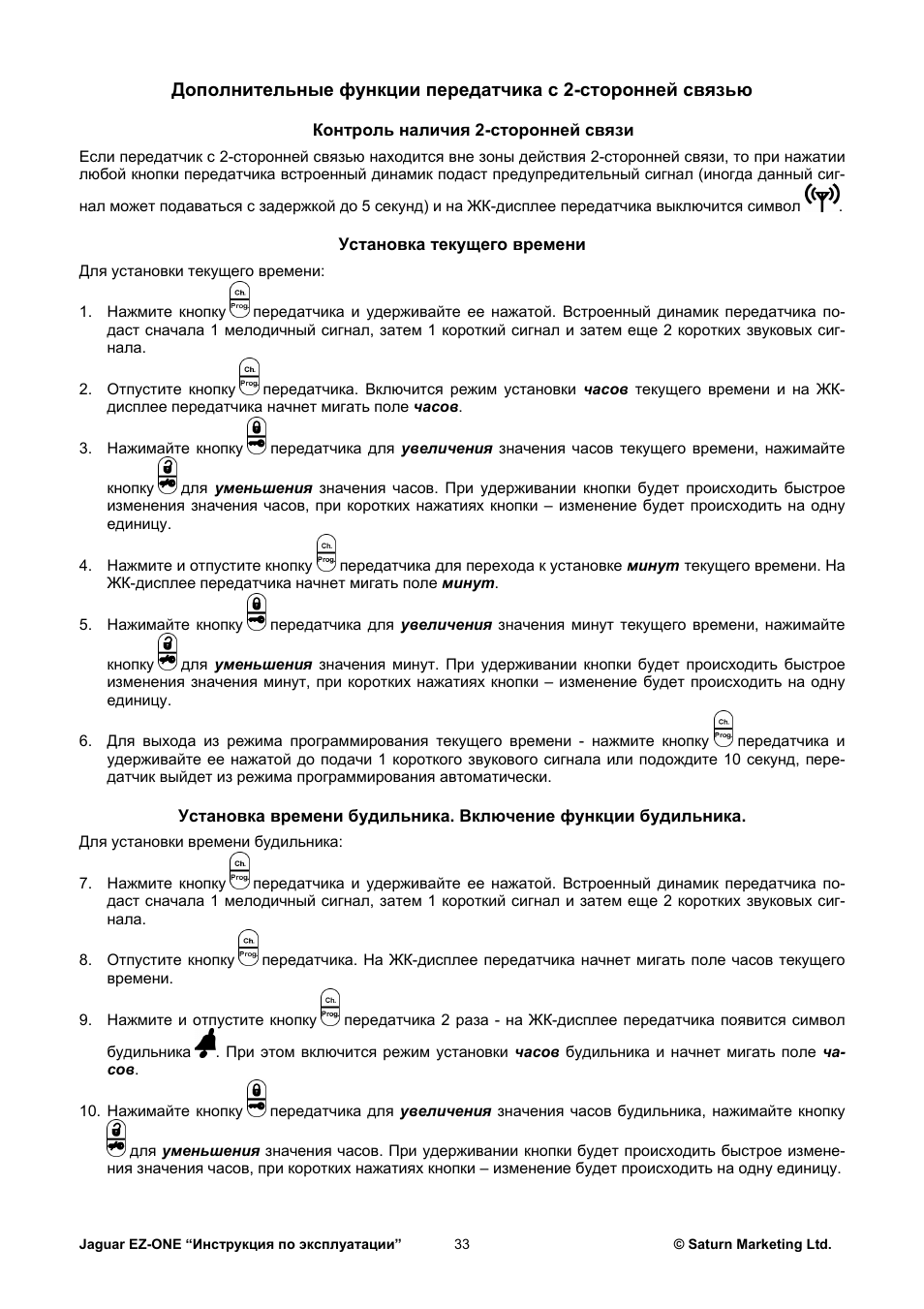

Дополнительные функции передатчика с 2-сторонней связью

Контроль наличия 2-сторонней связи

Если передатчик с 2-сторонней связью находится вне зоны действия 2-сторонней связи, то при нажатии
любой кнопки передатчика встроенный динамик подаст предупредительный сигнал (иногда данный сиг-

нал может подаваться с задержкой до 5 секунд) и на ЖК-дисплее передатчика выключится символ

.

Установка текущего времени

Для установки текущего времени:

1. Нажмите кнопку

передатчика и удерживайте ее нажатой. Встроенный динамик передатчика по-

даст сначала 1 мелодичный сигнал, затем 1 короткий сигнал и затем еще 2 коротких звуковых сиг-
нала.

2. Отпустите кнопку

передатчика. Включится режим установки часов текущего времени и на ЖК-

дисплее передатчика начнет мигать поле часов.

3. Нажимайте кнопку

передатчика для увеличения значения часов текущего времени, нажимайте

кнопку

для уменьшения значения часов. При удерживании кнопки будет происходить быстрое

изменения значения часов, при коротких нажатиях кнопки – изменение будет происходить на одну
единицу.

4. Нажмите и отпустите кнопку

передатчика для перехода к установке минут текущего времени. На

ЖК-дисплее передатчика начнет мигать поле минут.

5. Нажимайте кнопку

передатчика для увеличения значения минут текущего времени, нажимайте

кнопку

для уменьшения значения минут. При удерживании кнопки будет происходить быстрое

изменения значения минут, при коротких нажатиях кнопки – изменение будет происходить на одну
единицу.

6. Для выхода из режима программирования текущего времени — нажмите кнопку

передатчика и

удерживайте ее нажатой до подачи 1 короткого звукового сигнала или подождите 10 секунд, пере-
датчик выйдет из режима программирования автоматически.

Установка времени будильника. Включение функции будильника.

Для установки времени будильника:

7. Нажмите кнопку

передатчика и удерживайте ее нажатой. Встроенный динамик передатчика по-

даст сначала 1 мелодичный сигнал, затем 1 короткий сигнал и затем еще 2 коротких звуковых сиг-
нала.

8. Отпустите кнопку

передатчика. На ЖК-дисплее передатчика начнет мигать поле часов текущего

времени.

9. Нажмите и отпустите кнопку

передатчика 2 раза — на ЖК-дисплее передатчика появится символ

будильника

. При этом включится режим установки часов будильника и начнет мигать поле ча-

сов.

10. Нажимайте кнопку

передатчика для увеличения значения часов будильника, нажимайте кнопку

для уменьшения значения часов. При удерживании кнопки будет происходить быстрое измене-

ния значения часов, при коротких нажатиях кнопки – изменение будет происходить на одну единицу.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

34

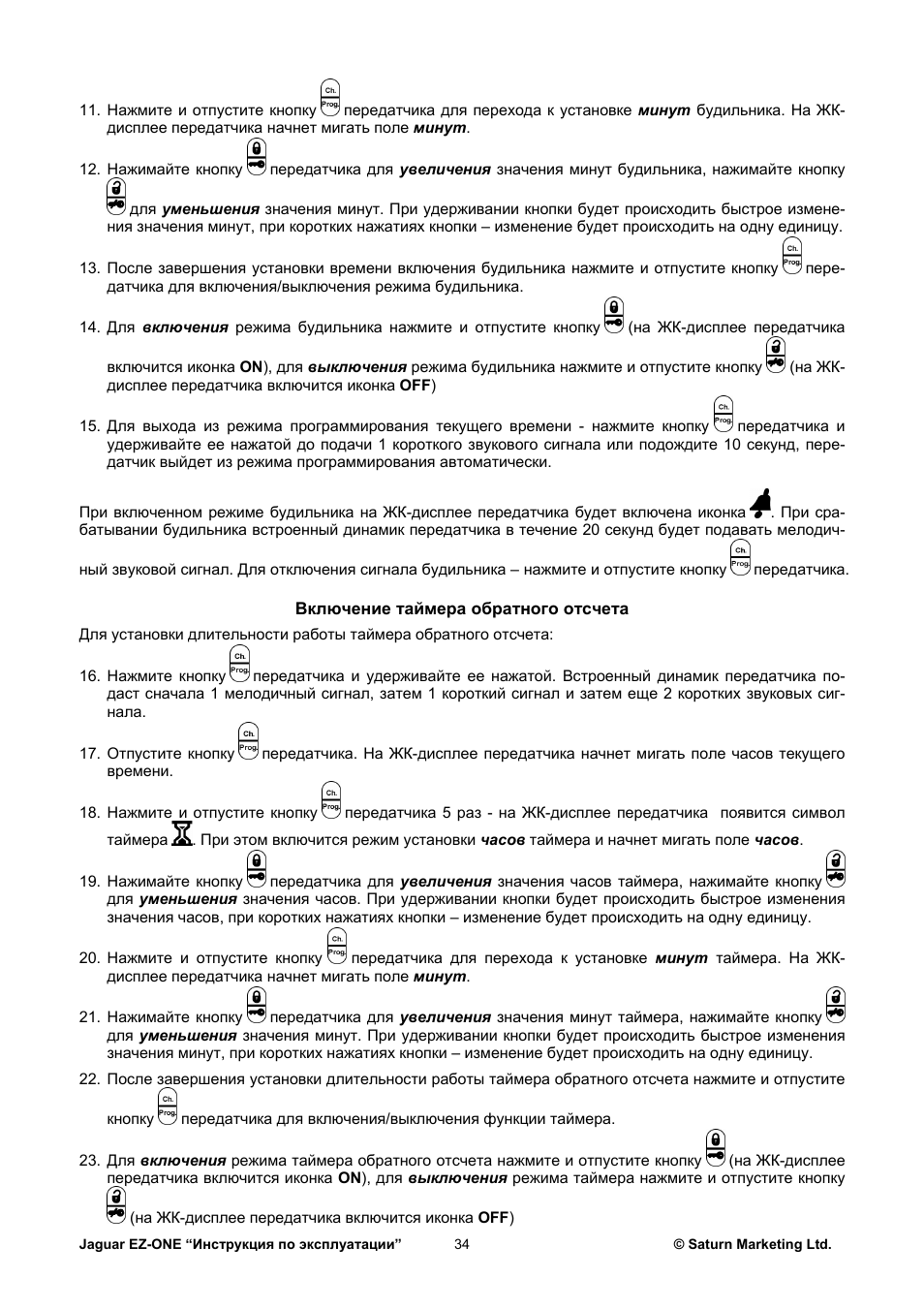

11. Нажмите и отпустите кнопку

передатчика для перехода к установке минут будильника. На ЖК-

дисплее передатчика начнет мигать поле минут.

12. Нажимайте кнопку

передатчика для увеличения значения минут будильника, нажимайте кнопку

для уменьшения значения минут. При удерживании кнопки будет происходить быстрое измене-

ния значения минут, при коротких нажатиях кнопки – изменение будет происходить на одну единицу.

13. После завершения установки времени включения будильника нажмите и отпустите кнопку

пере-

датчика для включения/выключения режима будильника.

14. Для включения режима будильника нажмите и отпустите кнопку

(на ЖК-дисплее передатчика

включится иконка ON), для выключения режима будильника нажмите и отпустите кнопку

(на ЖК-

дисплее передатчика включится иконка OFF)

15. Для выхода из режима программирования текущего времени — нажмите кнопку

передатчика и

удерживайте ее нажатой до подачи 1 короткого звукового сигнала или подождите 10 секунд, пере-
датчик выйдет из режима программирования автоматически.

При включенном режиме будильника на ЖК-дисплее передатчика будет включена иконка

. При сра-

батывании будильника встроенный динамик передатчика в течение 20 секунд будет подавать мелодич-

ный звуковой сигнал. Для отключения сигнала будильника – нажмите и отпустите кнопку

передатчика.

Включение таймера обратного отсчета

Для установки длительности работы таймера обратного отсчета:

16. Нажмите кнопку

передатчика и удерживайте ее нажатой. Встроенный динамик передатчика по-

даст сначала 1 мелодичный сигнал, затем 1 короткий сигнал и затем еще 2 коротких звуковых сиг-
нала.

17. Отпустите кнопку

передатчика. На ЖК-дисплее передатчика начнет мигать поле часов текущего

времени.

18. Нажмите и отпустите кнопку

передатчика 5 раз — на ЖК-дисплее передатчика появится символ

таймера

. При этом включится режим установки часов таймера и начнет мигать поле часов.

19. Нажимайте кнопку

передатчика для увеличения значения часов таймера, нажимайте кнопку

для уменьшения значения часов. При удерживании кнопки будет происходить быстрое изменения
значения часов, при коротких нажатиях кнопки – изменение будет происходить на одну единицу.

20. Нажмите и отпустите кнопку

передатчика для перехода к установке минут таймера. На ЖК-

дисплее передатчика начнет мигать поле минут.

21. Нажимайте кнопку

передатчика для увеличения значения минут таймера, нажимайте кнопку

для уменьшения значения минут. При удерживании кнопки будет происходить быстрое изменения
значения минут, при коротких нажатиях кнопки – изменение будет происходить на одну единицу.

22. После завершения установки длительности работы таймера обратного отсчета нажмите и отпустите

кнопку

передатчика для включения/выключения функции таймера.

23. Для включения режима таймера обратного отсчета нажмите и отпустите кнопку

(на ЖК-дисплее

передатчика включится иконка ON), для выключения режима таймера нажмите и отпустите кнопку

(на ЖК-дисплее передатчика включится иконка OFF)

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

35

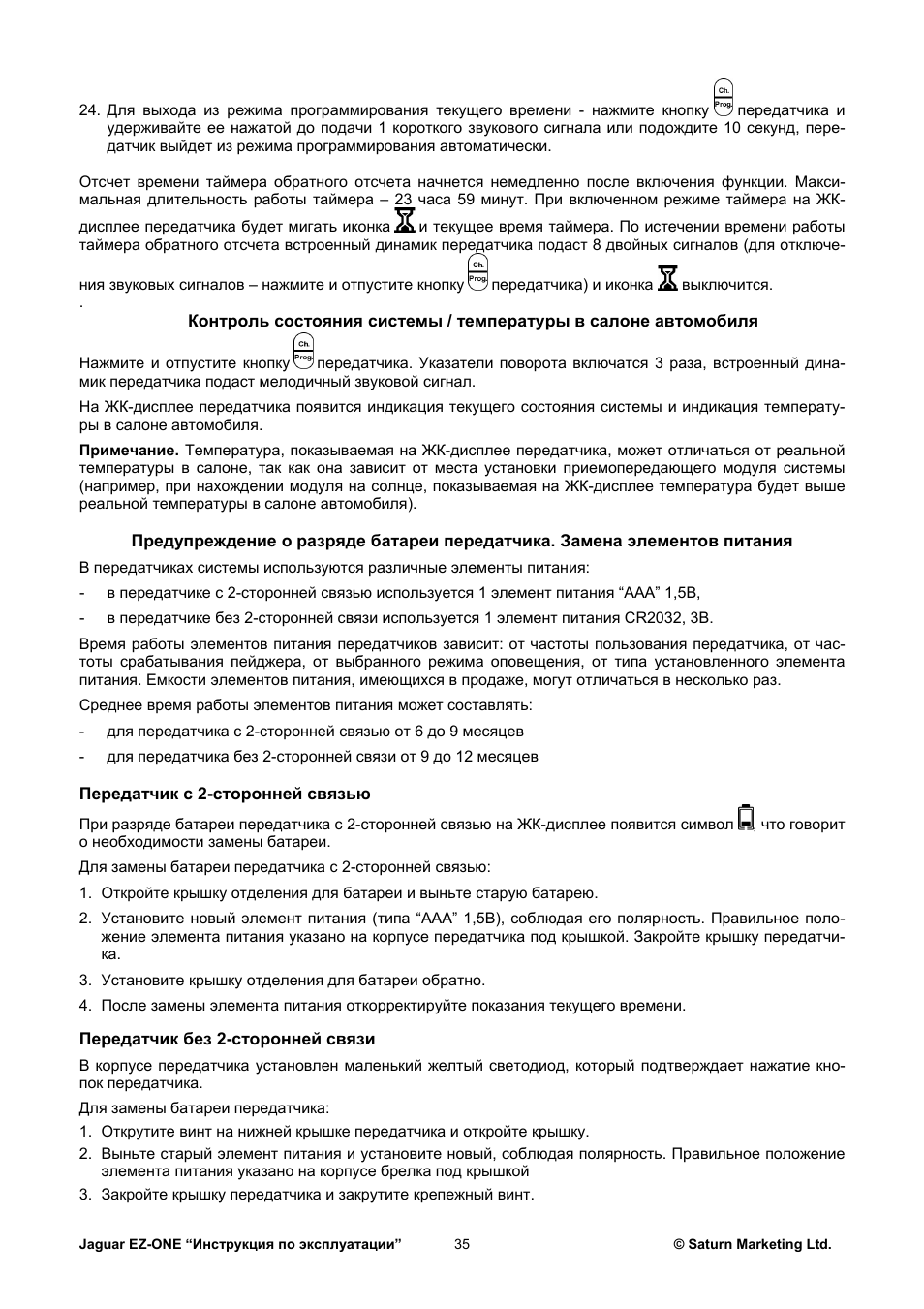

24. Для выхода из режима программирования текущего времени — нажмите кнопку

передатчика и

удерживайте ее нажатой до подачи 1 короткого звукового сигнала или подождите 10 секунд, пере-
датчик выйдет из режима программирования автоматически.

Отсчет времени таймера обратного отсчета начнется немедленно после включения функции. Макси-
мальная длительность работы таймера – 23 часа 59 минут. При включенном режиме таймера на ЖК-

дисплее передатчика будет мигать иконка

и текущее время таймера. По истечении времени работы

таймера обратного отсчета встроенный динамик передатчика подаст 8 двойных сигналов (для отключе-

ния звуковых сигналов – нажмите и отпустите кнопку

передатчика) и иконка

выключится.

.

Контроль состояния системы / температуры в салоне автомобиля

Нажмите и отпустите кнопку

передатчика. Указатели поворота включатся 3 раза, встроенный дина-

мик передатчика подаст мелодичный звуковой сигнал.
На ЖК-дисплее передатчика появится индикация текущего состояния системы и индикация температу-
ры в салоне автомобиля.
Примечание. Температура, показываемая на ЖК-дисплее передатчика, может отличаться от реальной
температуры в салоне, так как она зависит от места установки приемопередающего модуля системы
(например, при нахождении модуля на солнце, показываемая на ЖК-дисплее температура будет выше
реальной температуры в салоне автомобиля).

Предупреждение о разряде батареи передатчика. Замена элементов питания

В передатчиках системы используются различные элементы питания:
—

в передатчике с 2-сторонней связью используется 1 элемент питания “ААА” 1,5В,

—

в передатчике без 2-сторонней связи используется 1 элемент питания CR2032, 3В.

Время работы элементов питания передатчиков зависит: от частоты пользования передатчика, от час-
тоты срабатывания пейджера, от выбранного режима оповещения, от типа установленного элемента
питания. Емкости элементов питания, имеющихся в продаже, могут отличаться в несколько раз.
Среднее время работы элементов питания может составлять:
—

для передатчика с 2-сторонней связью от 6 до 9 месяцев

—

для передатчика без 2-сторонней связи от 9 до 12 месяцев

Передатчик с 2-сторонней связью

При разряде батареи передатчика с 2-сторонней связью на ЖК-дисплее появится символ , что говорит
о необходимости замены батареи.
Для замены батареи передатчика с 2-сторонней связью:
1. Откройте крышку отделения для батареи и выньте старую батарею.
2. Установите новый элемент питания (типа “ААА” 1,5В), соблюдая его полярность. Правильное поло-

жение элемента питания указано на корпусе передатчика под крышкой. Закройте крышку передатчи-
ка.

3. Установите крышку отделения для батареи обратно.
4. После замены элемента питания откорректируйте показания текущего времени.

Передатчик без 2-сторонней связи

В корпусе передатчика установлен маленький желтый светодиод, который подтверждает нажатие кно-
пок передатчика.
Для замены батареи передатчика:
1. Открутите винт на нижней крышке передатчика и откройте крышку.
2. Выньте старый элемент питания и установите новый, соблюдая полярность. Правильное положение

элемента питания указано на корпусе брелка под крышкой

3. Закройте крышку передатчика и закрутите крепежный винт.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

36

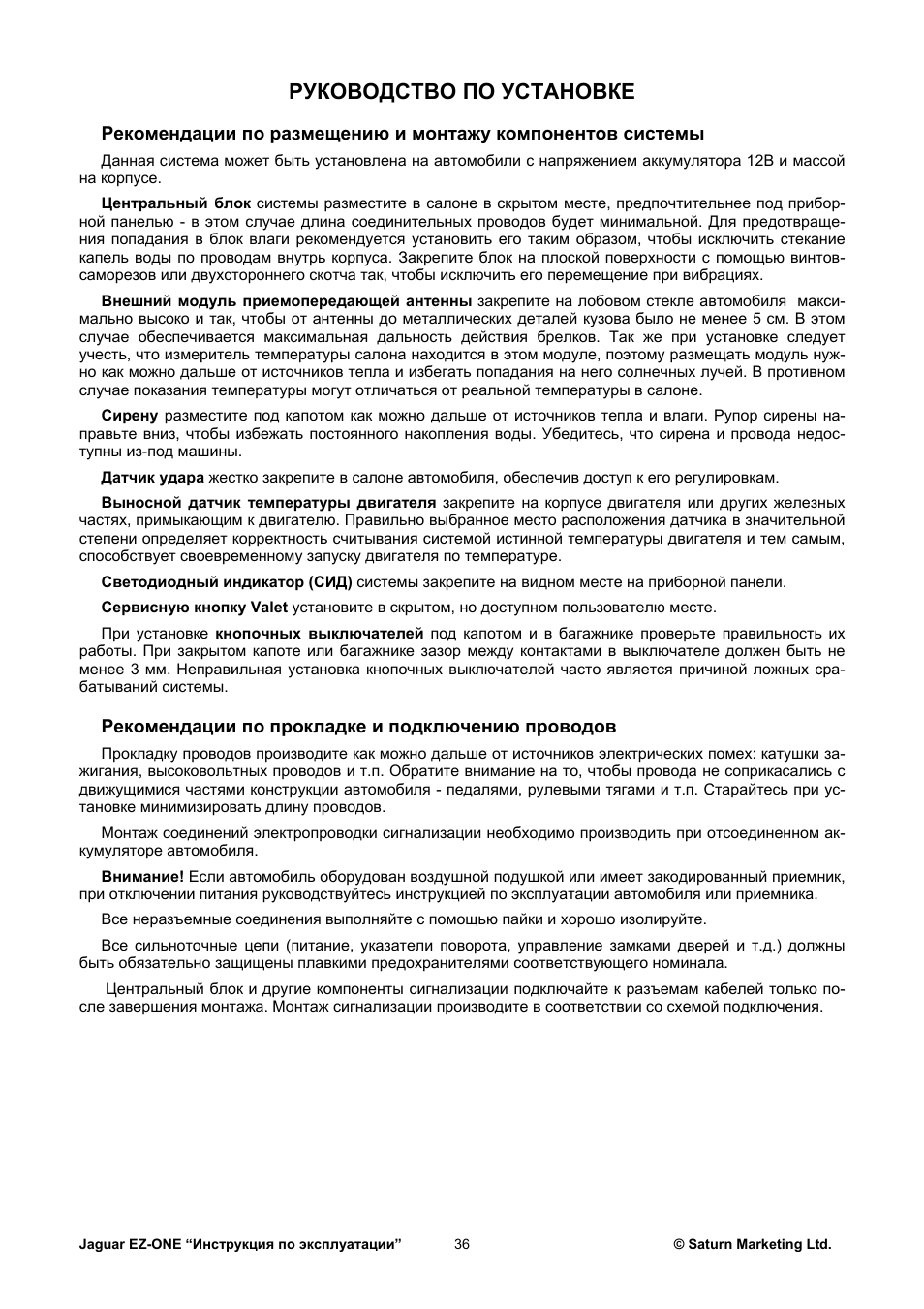

РУКОВОДСТВО ПО УСТАНОВКЕ

Рекомендации по размещению и монтажу компонентов системы

Данная система может быть установлена на автомобили с напряжением аккумулятора 12В и массой

на корпусе.

Центральный блок системы разместите в салоне в скрытом месте, предпочтительнее под прибор-

ной панелью — в этом случае длина соединительных проводов будет минимальной. Для предотвраще-
ния попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание
капель воды по проводам внутрь корпуса. Закрепите блок на плоской поверхности с помощью винтов-
саморезов или двухстороннего скотча так, чтобы исключить его перемещение при вибрациях.

Внешний модуль приемопередающей антенны закрепите на лобовом стекле автомобиля макси-

мально высоко и так, чтобы от антенны до металлических деталей кузова было не менее 5 см. В этом
случае обеспечивается максимальная дальность действия брелков. Так же при установке следует
учесть, что измеритель температуры салона находится в этом модуле, поэтому размещать модуль нуж-
но как можно дальше от источников тепла и избегать попадания на него солнечных лучей. В противном
случае показания температуры могут отличаться от реальной температуры в салоне.

Сирену разместите под капотом как можно дальше от источников тепла и влаги. Рупор сирены на-

правьте вниз, чтобы избежать постоянного накопления воды. Убедитесь, что сирена и провода недос-
тупны из-под машины.

Датчик удара жестко закрепите в салоне автомобиля, обеспечив доступ к его регулировкам.
Выносной датчик температуры двигателя закрепите на корпусе двигателя или других железных

частях, примыкающим к двигателю. Правильно выбранное место расположения датчика в значительной
степени определяет корректность считывания системой истинной температуры двигателя и тем самым,
способствует своевременному запуску двигателя по температуре.

Светодиодный индикатор (СИД) системы закрепите на видном месте на приборной панели.
Сервисную кнопку Valet установите в скрытом, но доступном пользователю месте.
При установке кнопочных выключателей под капотом и в багажнике проверьте правильность их

работы. При закрытом капоте или багажнике зазор между контактами в выключателе должен быть не
менее 3 мм. Неправильная установка кнопочных выключателей часто является причиной ложных сра-
батываний системы.

Рекомендации по прокладке и подключению проводов

Прокладку проводов производите как можно дальше от источников электрических помех: катушки за-

жигания, высоковольтных проводов и т.п. Обратите внимание на то, чтобы провода не соприкасались с
движущимися частями конструкции автомобиля — педалями, рулевыми тягами и т.п. Старайтесь при ус-
тановке минимизировать длину проводов.

Монтаж соединений электропроводки сигнализации необходимо производить при отсоединенном ак-

кумуляторе автомобиля.

Внимание! Если автомобиль оборудован воздушной подушкой или имеет закодированный приемник,

при отключении питания руководствуйтесь инструкцией по эксплуатации автомобиля или приемника.

Все неразъемные соединения выполняйте с помощью пайки и хорошо изолируйте.
Все сильноточные цепи (питание, указатели поворота, управление замками дверей и т.д.) должны

быть обязательно защищены плавкими предохранителями соответствующего номинала.

Центральный блок и другие компоненты сигнализации подключайте к разъемам кабелей только по-

сле завершения монтажа. Монтаж сигнализации производите в соответствии со схемой подключения.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

37

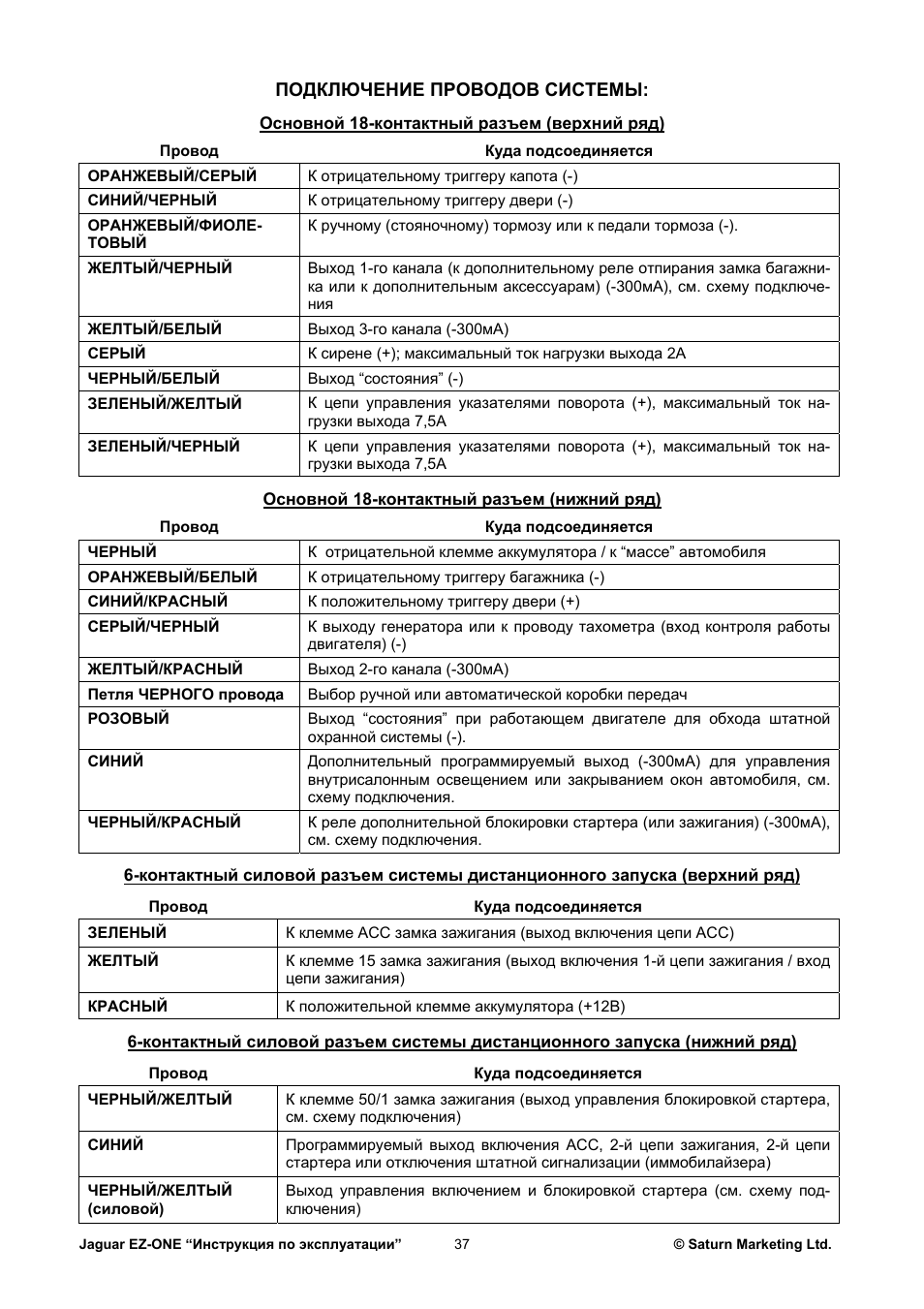

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ:

Основной 18-контактный разъем (верхний ряд)

Провод

Куда подсоединяется

ОРАНЖЕВЫЙ/СЕРЫЙ

К отрицательному триггеру капота (-)

СИНИЙ/ЧЕРНЫЙ

К отрицательному триггеру двери (-)

ОРАНЖЕВЫЙ/ФИОЛЕ-
ТОВЫЙ

К ручному (стояночному) тормозу или к педали тормоза (-).

ЖЕЛТЫЙ/ЧЕРНЫЙ

Выход 1-го канала (к дополнительному реле отпирания замка багажни-
ка или к дополнительным аксессуарам) (-300мА), см. схему подключе-
ния

ЖЕЛТЫЙ/БЕЛЫЙ

Выход 3-го канала (-300мА)

СЕРЫЙ

К сирене (+); максимальный ток нагрузки выхода 2А

ЧЕРНЫЙ/БЕЛЫЙ

Выход “состояния” (-)

ЗЕЛЕНЫЙ/ЖЕЛТЫЙ

К цепи управления указателями поворота (+), максимальный ток на-
грузки выхода 7,5А

ЗЕЛЕНЫЙ/ЧЕРНЫЙ

К цепи управления указателями поворота (+), максимальный ток на-
грузки выхода 7,5А

Основной 18-контактный разъем (нижний ряд)

Провод

Куда подсоединяется

ЧЕРНЫЙ

К отрицательной клемме аккумулятора / к “массе” автомобиля

ОРАНЖЕВЫЙ/БЕЛЫЙ

К отрицательному триггеру багажника (-)

СИНИЙ/КРАСНЫЙ

К положительному триггеру двери (+)

СЕРЫЙ/ЧЕРНЫЙ

К выходу генератора или к проводу тахометра (вход контроля работы
двигателя) (-)

ЖЕЛТЫЙ/КРАСНЫЙ

Выход 2-го канала (-300мА)

Петля ЧЕРНОГО провода

Выбор ручной или автоматической коробки передач

РОЗОВЫЙ

Выход “состояния” при работающем двигателе для обхода штатной
охранной системы (-).

СИНИЙ

Дополнительный программируемый выход (-300мА) для управления
внутрисалонным освещением или закрыванием окон автомобиля, см.
схему подключения.

ЧЕРНЫЙ/КРАСНЫЙ

К реле дополнительной блокировки стартера (или зажигания) (-300мА),
см. схему подключения.

6-контактный силовой разъем системы дистанционного запуска (верхний ряд)

Провод

Куда подсоединяется

ЗЕЛЕНЫЙ

К клемме АСС замка зажигания (выход включения цепи АСС)

ЖЕЛТЫЙ

К клемме 15 замка зажигания (выход включения 1-й цепи зажигания / вход
цепи зажигания)

КРАСНЫЙ

К положительной клемме аккумулятора (+12В)

6-контактный силовой разъем системы дистанционного запуска (нижний ряд)

Провод

Куда подсоединяется

ЧЕРНЫЙ/ЖЕЛТЫЙ

К клемме 50/1 замка зажигания (выход управления блокировкой стартера,
см. схему подключения)

СИНИЙ

Программируемый выход включения ACC, 2-й цепи зажигания, 2-й цепи
стартера или отключения штатной сигнализации (иммобилайзера)

ЧЕРНЫЙ/ЖЕЛТЫЙ
(силовой)

Выход управления включением и блокировкой стартера (см. схему под-
ключения)

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

38

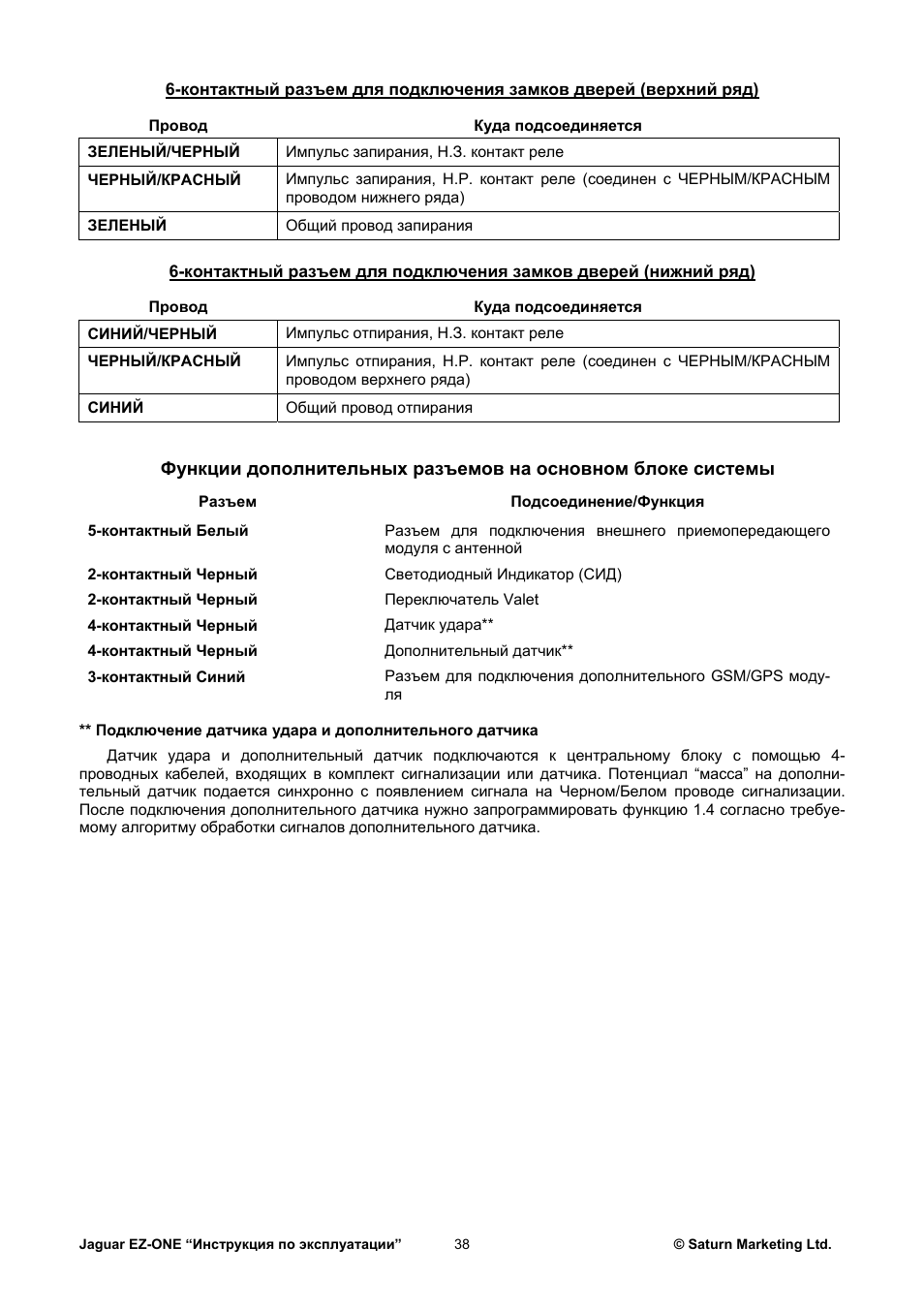

6-контактный разъем для подключения замков дверей (верхний ряд)

Провод

Куда подсоединяется

ЗЕЛЕНЫЙ/ЧЕРНЫЙ

Импульс запирания, Н.З. контакт реле

ЧЕРНЫЙ/КРАСНЫЙ

Импульс запирания, Н.Р. контакт реле (соединен с ЧЕРНЫМ/КРАСНЫМ
проводом нижнего ряда)

ЗЕЛЕНЫЙ

Общий провод запирания

6-контактный разъем для подключения замков дверей (нижний ряд)

Провод

Куда подсоединяется

СИНИЙ/ЧЕРНЫЙ

Импульс отпирания, Н.З. контакт реле

ЧЕРНЫЙ/КРАСНЫЙ

Импульс отпирания, Н.Р. контакт реле (соединен с ЧЕРНЫМ/КРАСНЫМ
проводом верхнего ряда)

СИНИЙ

Общий провод отпирания

Функции дополнительных разъемов на основном блоке системы

Разъем

Подсоединение/Функция

5-контактный Белый

Разъем для подключения внешнего приемопередающего
модуля с антенной

2-контактный Черный

Светодиодный Индикатор (СИД)

2-контактный Черный

Переключатель Valet

4-контактный Черный

Датчик удара**

4-контактный Черный

Дополнительный датчик**

3-контактный Синий

Разъем для подключения дополнительного GSM/GPS моду-
ля

** Подключение датчика удара и дополнительного датчика

Датчик удара и дополнительный датчик подключаются к центральному блоку с помощью 4-

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

39

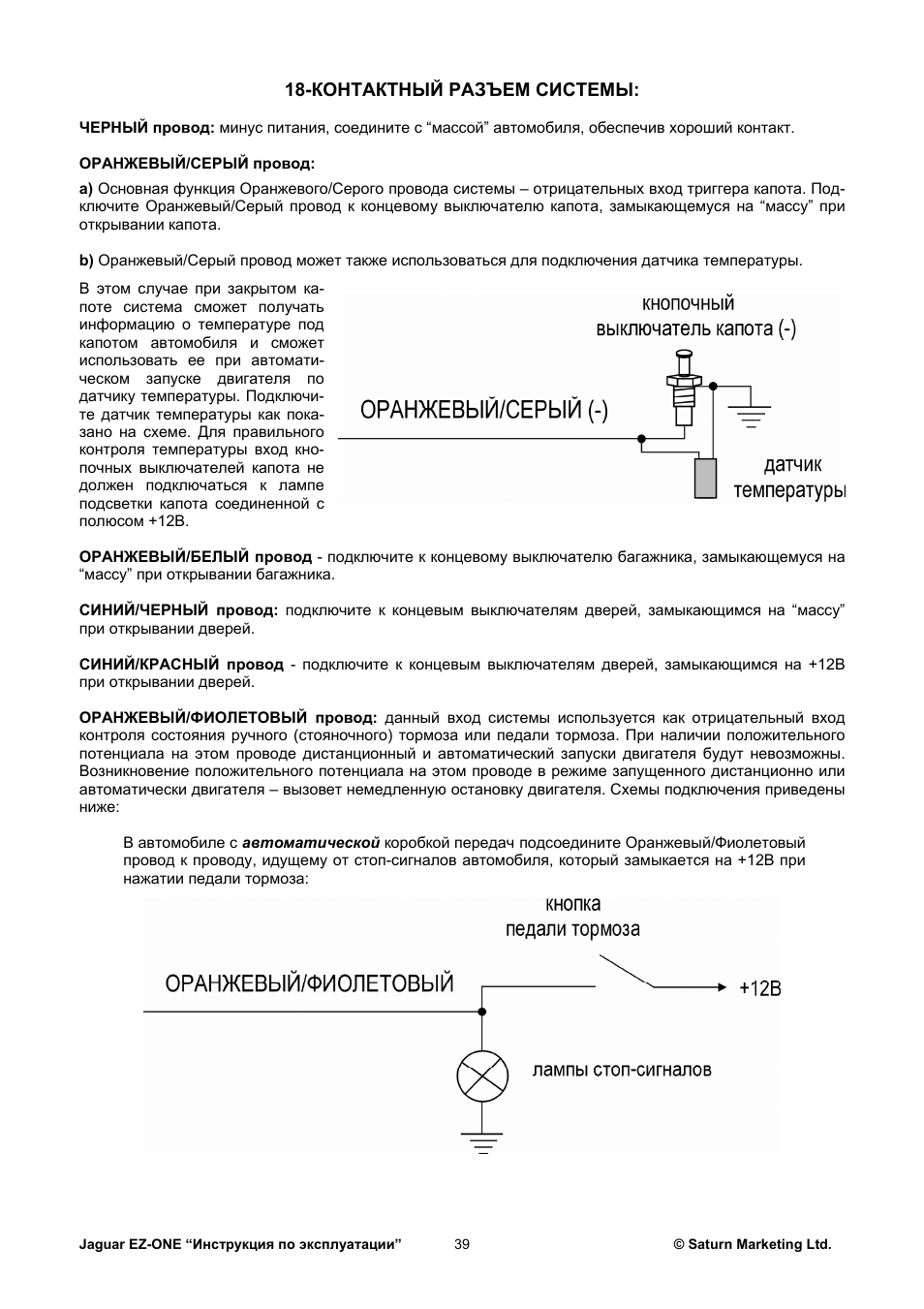

18-КОНТАКТНЫЙ РАЗЪЕМ СИСТЕМЫ:

В этом случае при закрытом ка-
поте система сможет получать
информацию о температуре под
капотом автомобиля и сможет
использовать ее при автомати-
ческом запуске двигателя по
датчику температуры. Подключи-
те датчик температуры как пока-
зано на схеме. Для правильного
контроля температуры вход кно-
почных выключателей капота не
должен подключаться к лампе
подсветки капота соединенной с
полюсом +12В.

В автомобиле с автоматической коробкой передач подсоедините Оранжевый/Фиолетовый
провод к проводу, идущему от стоп-сигналов автомобиля, который замыкается на +12В при
нажатии педали тормоза:

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

40

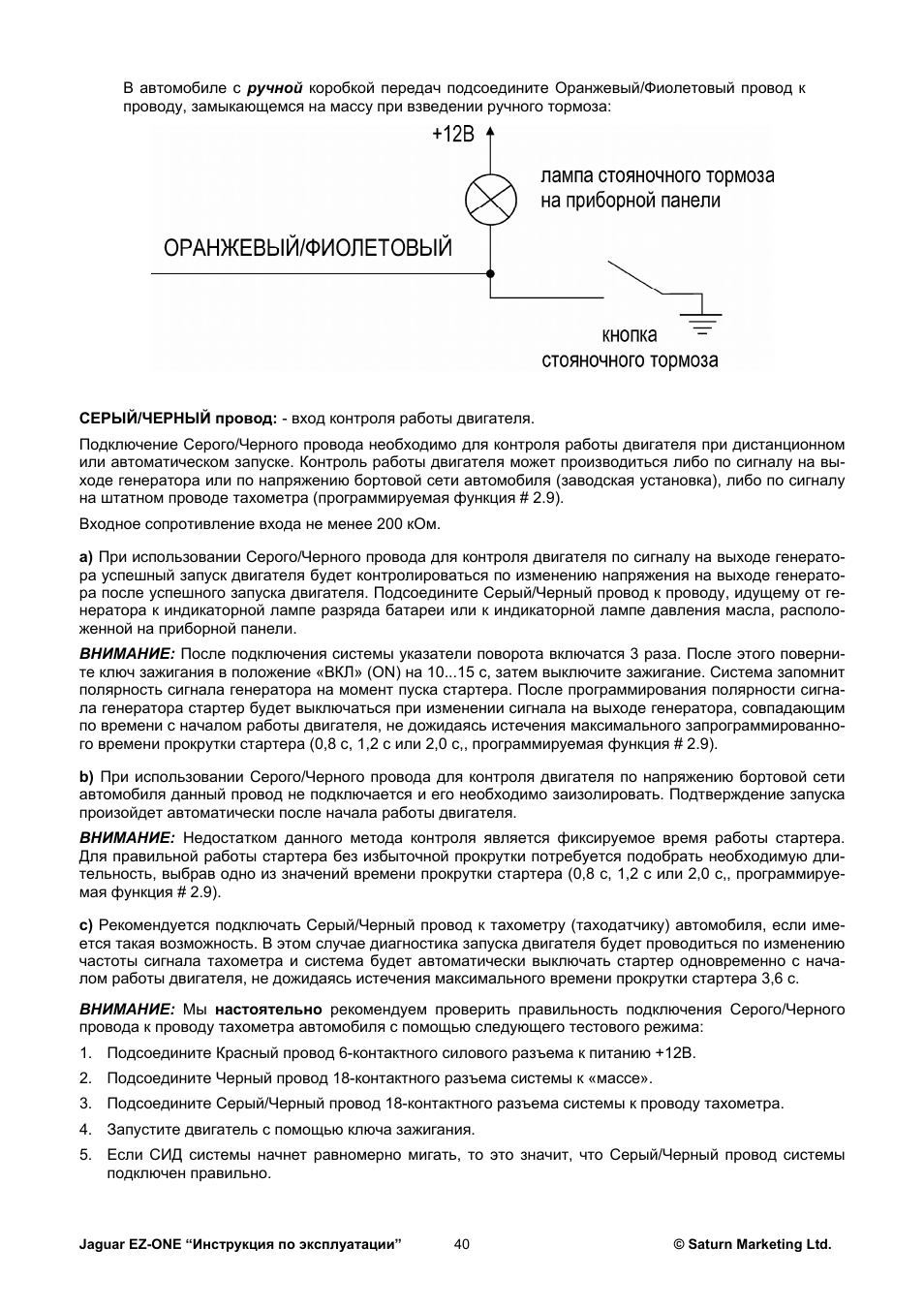

В автомобиле с ручной коробкой передач подсоедините Оранжевый/Фиолетовый провод к
проводу, замыкающемся на массу при взведении ручного тормоза:

СЕРЫЙ/ЧЕРНЫЙ провод: — вход контроля работы двигателя.
Подключение Серого/Черного провода необходимо для контроля работы двигателя при дистанционном
или автоматическом запуске. Контроль работы двигателя может производиться либо по сигналу на вы-
ходе генератора или по напряжению бортовой сети автомобиля (заводская установка), либо по сигналу
на штатном проводе тахометра (программируемая функция # 2.9).
Входное сопротивление входа не менее 200 кОм.

a) При использовании Серого/Черного провода для контроля двигателя по сигналу на выходе генерато-
ра успешный запуск двигателя будет контролироваться по изменению напряжения на выходе генерато-
ра после успешного запуска двигателя. Подсоедините Серый/Черный провод к проводу, идущему от ге-
нератора к индикаторной лампе разряда батареи или к индикаторной лампе давления масла, располо-
женной на приборной панели.
ВНИМАНИЕ: После подключения системы указатели поворота включатся 3 раза. После этого поверни-
те ключ зажигания в положение «ВКЛ» (ON) на 10…15 с, затем выключите зажигание. Система запомнит
полярность сигнала генератора на момент пуска стартера. После программирования полярности сигна-
ла генератора стартер будет выключаться при изменении сигнала на выходе генератора, совпадающим
по времени с началом работы двигателя, не дожидаясь истечения максимального запрограммированно-
го времени прокрутки стартера (0,8 с, 1,2 с или 2,0 с,, программируемая функция # 2.9).

b) При использовании Серого/Черного провода для контроля двигателя по напряжению бортовой сети
автомобиля данный провод не подключается и его необходимо заизолировать. Подтверждение запуска
произойдет автоматически после начала работы двигателя.
ВНИМАНИЕ: Недостатком данного метода контроля является фиксируемое время работы стартера.
Для правильной работы стартера без избыточной прокрутки потребуется подобрать необходимую дли-
тельность, выбрав одно из значений времени прокрутки стартера (0,8 с, 1,2 с или 2,0 с,, программируе-
мая функция # 2.9).

c) Рекомендуется подключать Серый/Черный провод к тахометру (таходатчику) автомобиля, если име-
ется такая возможность. В этом случае диагностика запуска двигателя будет проводиться по изменению
частоты сигнала тахометра и система будет автоматически выключать стартер одновременно с нача-
лом работы двигателя, не дожидаясь истечения максимального времени прокрутки стартера 3,6 с.

ВНИМАНИЕ: Мы настоятельно рекомендуем проверить правильность подключения Серого/Черного
провода к проводу тахометра автомобиля с помощью следующего тестового режима:
1. Подсоедините Красный провод 6-контактного силового разъема к питанию +12В.
2. Подсоедините Черный провод 18-контактного разъема системы к «массе».
3. Подсоедините Серый/Черный провод 18-контактного разъема системы к проводу тахометра.
4. Запустите двигатель с помощью ключа зажигания.
5. Если СИД системы начнет равномерно мигать, то это значит, что Серый/Черный провод системы

подключен правильно.

Нажмите на кнопку для помощи

Картинка с сайта: manualmachine.com

Автомобильная охранная система

класса «Deluxe»

с 2-сторонней связью,

брелком-передатчиком с ЖК-дисплеем и

дистанционным запуском двигателя

Картинка с сайта: manualmachine.com

Функции системы JAGUAR EZ-ONE:

3-кнопочный программируемый радиопередатчик с 2-сторонней связью и ЖК—дисплеем

3-кнопочный программируемый радиопередатчик

Курсорный принцип выбора команд управления системой

Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью

Функция звукового или вибрационного оповещения передатчиком с двусторонней связью

Уникальный сверхсекретный динамический код с защитой от сканирования и перехвата кодов

Радиус действия

Радиус действия в режиме оповещения до 1200 м*

Защита от нападения Anti-HiJack

2-зонный датчик удара с режимом предупреждения

Возможность подключения дополнительного 2-зонного датчика

Встроенное реле блокировки стартера

Возможность подключения дополнительной цепи блокировки двигателя

Встроенное реле для управления указателями поворота по 2-м цепям

Встроенный модуль центрального замка

7 независимых зон охраны

Постановка на охрану с отключением датчика удара по 2-м зонам

Программируемый 1-, 2- или 3-значный персональный код отключения системы

Динамическое снятие системы с охраны

Бесшумная постановка и снятие системы с охраны

«Бесшумный» режим охраны

Выходы 3-х

дополнительных радиоуправляемых каналов системы с программируемыми

2-step AVP – выключение охраны в 2 этапа

Включение режима охраны без передатчика

Автоматическое (пассивное) включения охраны с запиранием или без запирания дверей

Автоматическая повторная постановка системы в охрану

Автоматическое запирание/отпирание дверей при включении/выключении зажигания или при

Функция предупреждения о незакрытой

Выбираемая длительность импульса управления замками дверей и режимом «Комфорт»

Управление замками дверей с помощью передатчика во время движения автомобиля

Раздельная индикация температуры в салоне автомобиля и под капотом

Возможность управления внутрисалонным освещением

Возможность управления закрыванием окон автомобиля

Возможность отпирания дверей в 2 этапа при выключении охраны

Возможность

Возможность использования дополнительных беспроводных цифровых реле

Возможность подключения дополнительного GSM/GPS модуля

Память на срабатывания системы / Предупреждение о попытке проникновения

Указание и обход неисправного триггера

Защита дверей автомобиля / Защита багажника и капота

Память состояния системы при отключении питания

в режиме управления до 600 м*

6-

тональная сирена

Светодиодный индикатор

Сервисный режим “Valet”

Режим иммобилайзера

Режим «Паника»

«Поиск» автомобиля

режимами работы

нажатии педали тормоза

двери во время движения автомобиля

подключения клаксона автомобиля

блокировки двигателя

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

2

Картинка с сайта: manualmachine.com

Функции системы дистанционного запуска двигателя:

Полная совместимость с автоматической и ручной трансмиссией

Совместимость с бензиновым и дизельным двигателем

Программируемая продолжительность работы двигателя

Возможность продления времени работы двигателя с помощью передатчика

Постановка системы на охрану с работающим двигателем

Функция автоматического запуска двигателя по таймеру

Функция автоматического запуска двигателя в предустановленное время

Функция автоматического запуска двигателя при низкой

Специальный режим для автомобилей, имеющих двигатели с турбонаддувом

Программируемый выход для дополнительных устройств

Контроль работы двигателя по генератору, тахометру или по напряжению АКБ

Возможность восстановления заводских настроек программируемых функций системы

* Дальность действия передатчика зависит от рельефа местности, характера застройки, взаим­ного расположения передатчика и приемника и от совокупности

других физических факторов

температуре

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

3

Картинка с сайта: manualmachine.com

Кнопка /

Комбинация

кнопок

Функции кнопок передатчиков системы

Функция Примечание

Включает режим охраны /
запирает двери при вклю­ченном зажигании или в ре­жиме Valet.

Нажать и отпустить

Отключает зону предупреж-

,

дения датчика удара

Отключает обе зоны датчика
удара

,

Включает обе зоны датчика
удара

,

Включает режим охраны
бесшумно

,

Включение «бесшумного»
режима охраны

,

Включает режима «Паника»

+

Включает режим Anti-HiJack

+

Нажать и отпустить кнопку
0,5 с

Нажать и отпустить кнопку
0,5 с после отключения зоны предупреждения

Нажать и отпустить кнопку
0,5 с при отключенном датчике

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку
Нажать и удерживать одновременно до подачи

мелодичного звукового сигнала при выключен­ном зажигании

Нажать и удерживать одновременно до подачи
мелодичного звукового сигнала при включен—

ном зажигании

еще раз

дважды в течение

дважды в течение

дважды в течение

до подачи ме—

до подачи ме—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

4

Картинка с сайта: manualmachine.com

Кнопка /

Комбинация

кнопок

,

Функция Примечание

Выключает режим Anti­HiJack

Нажать и отпустить кнопку

передатчика, за—

,

Выключает режим охраны /
отпирает двери при вклю­ченном зажигании или в ре­жиме Valet.

Отпирает все двери после
выключения охраны

Отключает сигналы тревоги
без отключения режима ох­раны

Выключает режим охраны
бесшумно

Включает режим охраны с
включенным двигателем

тем нажать и отпустить кнопку
еще раз

Нажать и отпустить

Нажать и отпустить после выключения охраны
(если данная функция подключена)

Нажать и отпустить

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и отпустить кнопку

зажигании, затем нажать и отпустить кнопку
для включения охраны

еще раз

передатчика

до подачи ме—

при включенном

,

,

,

,

,

Отключает зону предупреж­дения дополнительного дат­чика

Отключает обе зоны допол­нительного датчика

Включает обе зоны дополни­тельного датчика

Управляет выходом допол­нительного канала 1 систе­мы

Управляет выходом допол­нительного канала 2 систе­мы

Управляет выходом допол­нительного канала 3 систе­мы

Быстро нажать и отпустить кнопку
течение 0,5 с

Быстро нажать и отпустить кнопку
течение 0,5 с после отключения зоны предупре­ждения

Быстро нажать и отпустить кнопку
течение 0,5 с при отключенном датчике

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

отпустить кнопку

Нажать и удерживать кнопку
лодичного звукового сигнала, затем нажать и

дважды в

дважды в

дважды в

до подачи ме—

до подачи ме—

до подачи ме—

отпустить кнопку

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

5

еще раз

Картинка с сайта: manualmachine.com

Кнопка /

Комбинация

кнопок

Функция Примечание

Проверка состояния систе­мы. Контроль температуры в
салоне автомобиля

Включает режим «Поиск ав­томобиля». Контроль темпе­ратуры двигателя автомоби­ля.

Включает режим программи­рования текущего времени,
будильника и таймера об­ратного отсчета

Активизация курсорного вы­бора следующих функций:
автоматический запуск дви­гателя по будильнику, авто­матический запуск по тайме­ру, автоматический запуск по
температуре, режим Valet,
режим турботаймера, режим
иммобилайзера, автомати­ческое включение режима
охраны

Нажать и отпустить

Нажать и удерживать кнопку до подачи ме­лодичного звукового сигнала, затем нажать и

отпустить кнопку

еще раз

Нажать и удерживать до подачи мелодичного
звукового сигнала, затем 1 длинного и 2 корот­ких сигналов

— Нажать и удерживать кнопку

до подачи 1

мелодичного и затем 1 короткого звуковых сиг­налов.

— Отпустить кнопку

. На ЖК—дисплее начнет

мигать одна из иконок нижнего ряда.

— Короткими нажатиями кнопки

брелка уста—

новите курсор на нужную иконку и включите

,

,

,

+

Дистанционно запускает
двигатель

Продлевает время работы
двигателя

Дистанционно останавлива­ет двигатель

Включает блокировку кнопок
передатчика

требуемый режим нажатием кнопки

ключите нажатием кнопки

Нажать и удерживать кнопку

.

до подачи ме—

или вы—

лодичного звукового сигнала, затем нажать и

отпустить кнопку

При дистанционно запущенном двигателе —

нажать и удерживать кнопку

до подачи мело-

дичного звукового сигнала, затем нажать и от-

пустить кнопку

Нажать и удерживать кнопку

до подачи ме-

лодичного звукового сигнала, затем нажать и

отпустить кнопку
Нажать и отпустить одновременно

Выключает блокировку кно-

+

Примечание: Поскольку радиопередатчик системы использует динамическое кодирование сигналов (код меня-

ется в произвольном порядке после каждого нажатия кнопки радиопередатчика) в определенных ситуациях может
произойти потеря синхронизации. Это совершенно нормальное, хотя и достаточно редкое явление. Подойдите к
автомобилю и быстро нажмите кнопку передатчика 2 раза. Синхронизация системы восстановится.

пок передатчика

Нажать и отпустить одновременно

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

6

Картинка с сайта: manualmachine.com

Жидкокристаллический дисплей передатчика с 2-сторонней связью

Иконки индикации команд и режимов работы сигнализации

Режим автоматического запуска в предустановленное время (вкл/выкл)

Режим автоматического запуска по таймеру (вкл/выкл)

Режима автоматического запуска по температуре (вкл/выкл)

Режим сервисного обслуживания VALET (вкл/выкл)

Режим «Turbo» (вкл/выкл)

Автоматическое включение режима охраны (вкл/выкл)

Режим иммобилайзера (вкл/выкл)

Блокировка кнопок брелка включена

Включен режим отключения системы с помощью персонального кода

Режим ручной коробки передач включен

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

7

Картинка с сайта: manualmachine.com

Иконки состояния системы и автомобиля

Замки дверей закрыты

Замки дверей открыты

Включен режим охраны со звуковыми сигналами тревоги

Включен «бесшумный» режим охраны

Включено зажигание

Работает двигатель

Включен режим Anti-HiJack

Требуется замена элемента питания передатчика

Температура в салоне автомобиля / Температура двигателя

Включен будильник

Включен таймер обратного отсчета времени

Подключен охранно-поисковый GPS/GSM модуль

Открыты двери

, капот , багажник

Не затянут стояночный тормоз / Нажат ножной тормоз

PASS1 Обход зоны предупреждения датчика удара
PASS2 Обход зоны предупреждения дополнительного датчика

PASS1 Обход обеих зон датчика удара
PASS2 Обход обеих зон дополнительного датчика

SH-1 Сработал зоны предупреждения датчика удара
SH-2 Сработал зоны предупреждения дополнительного датчика

SH-1 Сработала основная зона датчика удара
SH-2 Сработала основная зона дополнительного датчика
SA-2 Сработал 1-уровневый дополнительный датчик

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

8

Картинка с сайта: manualmachine.com

Режимы работы светодиодного индикатора системы

Режим работы системы Режим мигания СИДа

Режим охраны включен Медленно мигает

Режим охраны выключен Не горит

Двигатель запущен дистанционно Горит постоянно

Включен режим иммобилайзера Горит постоянно

Включен режим «Turbo» Горит постоянно

Открыта дверь, капот или багажник (при включен­ном зажигании)

Включен режим автоматического запуска двигате­ля по таймеру или запуск в предустановленное
время

Включен режим автоматического запуска двигате­ля по температуре

Включены одновременно режим автоматического
запуска двигателя по таймеру или запуск в предус­тановленное время и запуск по температуре

Включен служебный режим Valet Включен постоянно

Быстро мигает

2 вспышки… пауза

3 вспышки… пауза

4 вспышки… пауза

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

9

Картинка с сайта: manualmachine.com

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СИСТЕМЫ

Включение охраны при помощи радиопередатчика

a) Для включения охраны нажмите и отпустите кнопку передатчика один раз после того, как было
выключено зажигание и закрыты все двери, капот и багажник автомобиля. При включении охраны сис­тема автоматически заблокирует двигатель, запрет двери автомобиля (если подключены электроприво­ды замков дверей) и автоматически закроет окна автомобиля (если данная опция подключена).

Подтверждающие сигналы
ный Индикатор (СИД) системы начнет медленно мигать. Встроенный динамик передатчика с 2-

сторонней связью подаст 1 сигнал, а на ЖК-дисплее передатчика включатся символы
ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутри-

салонного освещения, необходимо при помощи функции # 1.3 выбрать необходимое значение задержки
включения зон охраны системы (30, 45 или 60 секунд). Данная задержка также может быть необходима
в случае использования дополнительного датчика объема. В этом случае при постановке на охрану сис­тема будет подавать
поворота) даже если момент постановки на охрану включено внутрисалонное освещение, открыта одна
из дверей или активен один из датчиков. После окончания времени задержки указатели поворота вклю­чатся 1 раз и система автоматически возьмет все зоны под охрану.

b) Для включения охраны бесшумно – нажмите и

дичного звукового сигнала, затем нажмите и отпустите кнопку
ждающими сигналами включения охраны будут только 1 мигание указателей поворота и медленное ми­гание СИДа. При срабатывании системы сирена немедленно включится и будет звучать полный 30­секундный цикл

Подтверждающие сигналы
системы начнет медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 зву-

ковой сигнал, а на ЖК-дисплее передатчика включатся символы

Примечание: при бесшумном включении охраны 4 сигнала сирены (Предупреждение об обходе неис­правной зоны) не будут отключаться.

: 1 сигнал сирены + 1 мигание указателей поворота, после чего Светодиод-

и .

стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей

удерживайте кнопку передатчика до подачи мело-

еще раз. В этом случае, подтвер-

: 1 мигание указателей поворота, после чего Светодиодный Индикатор (СИД)

и :

Отключение/включение датчика удара системы

Вы можете неограниченное количество раз в течение одного цикла охраны позонно отключать и вклю­чать обратно датчик удара системы.

a) Для отключения зоны предупреждения датчика удара — нажмите и отпустите кнопку
чика дважды в течение 0,5 с при включенной охране.

Подтверждающие сигналы
сторонней связью подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика ЖК-дисплее пе-

редатчика появятся символы PASS1 и

b) Для отключения обеих зон датчика удара – еще раз нажмите и отпустите кнопку
дважды в течение 0,5 с.

Подтверждающие сигналы
сторонней связью подаст 3 звуковых сигнала, а на ЖК-дисплее передатчика появятся символы PASS1 и

.

c) Для повторного включения обеих зон датчика удара – еще раз нажмите и отпустите кнопку
передатчика дважды в течение 0,5 с.

Подтверждающие сигналы
сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее передатчика исчезнут символы PASS1 и

.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

: 2 вспышки указателей поворота. Встроенный динамик передатчика с 2-

.

: 3 вспышки указателей поворота. Встроенный динамик передатчика с 2-

: 1 вспышка указателей поворота. Встроенный динамик передатчика с 2-

10

передат—

передатчика

Картинка с сайта: manualmachine.com

Отключение/включение дополнительного датчика системы

Вы можете неограниченное количество раз в течение одного цикла охраны позонно отключать и по­вторно включать дополнительный датчик, подключенный к системе.

a) Для отключения зоны предупреждения дополнительного датчика — нажмите и отпустите кноп-

(кнопку 2) передатчика дважды в течение 0,5 с при включенной охране.

ку

Подтверждающие сигналы: 2 вспышки указателей поворота. Встроенный динамик передатчика с 2­сторонней связью подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика ЖК-дисплее пе-

редатчика появятся символы PASS2 и

b) Для отключения обеих зон дополнительного датчика – еще раз нажмите и отпустите кнопку
передатчика дважды в течение 0,5 с.

Подтверждающие сигналы: 3 включения указателей поворота. Встроенный динамик передатчика с 2-

сторонней связью подаст 3 сигнала, а на ЖК-дисплее передатчика появятся символы PASS2 и
c) Для повторного включения обеих зон дополнительного датчика – еще раз нажмите и отпусти—

те кнопку

Подтверждающие сигналы: 1 включение указателей поворота. Встроенный динамик передатчика с 2-

сторонней связью подаст 1 сигнал, а на ЖК-дисплее передатчика исчезнут символы PASS2 и

передатчика дважды в течение 0,5 с.

.

.

Обход неисправной зоны при постановке на охрану

a) Если при включении охраны одна из дверей, багажник или капот не были закрыты или если не был

включен стояночный тормоз (для РКПП) или была нажата педаль тормоза (для АКПП) ножной тормоз
нажатым, или если одна из этих цепей неисправна, то данная цепь будет обойдена.

Подтверждающие сигналы
передатчика с 2-сторонней связью подаст 4 звуковых сигнала, а на ЖК-дисплее передатчика появится
символ обойденной зоны.

Примечание. Если открыта и обойдена одна из дверей автомобиля, то на ЖК-дисплее передатчик до-

: 4 сигнала сирены + 4 включения указателей поворота. Встроенный динамик

.

полнительно появится символ
Закройте все двери, капот и багажник, убедитесь, что взведен стояночный тормоз (для РКПП). Система

автоматически немедленно возьмет обойденную зону под охрану. Встроенный динамик передатчика с
2-сторонней связью подаст 1 звуковой сигнал, а на ЖК-дисплее передатчика исчезнет символ обойден-

ной зоны. Для того, чтобы в режиме охраны на ЖК-дисплее передатчика
димо будет выключить режим охраны с помощью передатчика и вновь включить режим охраны.

.

появился символ необхо—

«Бесшумный» режим охраны

Вы также можете использовать специальный “Бесшумный” режим охраны. В этом случае при срабаты­вании системы сирена работать не будет, но будут мигать указатели поворота автомобиля и немедлен­но будет передан сигнал на передатчик с 2-сторонней связью.

Для включения «бесшумного» режима охраны нажмите и удерживайте кнопку

чи мелодичного звукового сигнала, затем нажмите и отпустите кнопку

Подтверждающие сигналы
мигать. Система также автоматически заблокирует двигатель и запрет двери автомобиля (если подклю­чены электроприводы замков дверей). Встроенный динамик передатчика с 2-сторонней связью подаст 1

звуковой сигнал, а на ЖК-дисплее передатчика появятся символы

Примечание: при включении «бесшумного» режима охраны 4 сигнала сирены (Предупреждение об

обходе неисправной зоны) не будут отключаться.

: 1 мигание указателей поворота, после чего СИД системы начнет медленно

.

и .

передатчика до пода—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

11

Картинка с сайта: manualmachine.com

Включение режима охраны с работающим двигателем

Перед включением режима охраны с работающим двигателем включите стояночный тормоз и откройте
одну из дверей автомобиля. СИД системы быстро мигать.

При работающем двигателе нажмите и отпустите кнопку
чика с 2-сторонней связью подаст мелодичный звуковой сигнал, на ЖК-дисплее передатчика включится

символ работающего двигателя
тельности работы двигателя r10, r20, r30, r99 (10 минут, 20 минут, 30 минут или без ограничения по
времени). СИД системы будет гореть постоянно. Указатели поворота будут вспыхивать, гореть постоян­но или останутся погашенными в зависимости от состояния программируемой функции 1.7

Выньте ключ из замка зажигания, выйдите из
тель будет продолжать работать под управлением системы.

Нажмите и отпустите кнопку
раз, подтверждая включение режима охраны с работающим двигателем. Система автоматически от­ключит вход зоны зажигания, датчика удара и дополнительного датчика. Встроенный динамик передат­чика с 2-сторонней связью подаст 1 короткий звуковой сигнал, а на ЖК-дисплее передатчика включатся

символы

По истечении запрограммированного времени работы двигателя, двигатель будет автоматически оста­новлен и система перейдет в стандартный режим охраны. Зоны зажигания, датчика удара и дополни­тельного датчика будут немедленно взяты под охрану. СИД системы начнет мигать медленно.

, , и появится индикация текущего времени.

передатчика. Сирена подаст 1 сигнал и указатели поворота включатся 1

и одна из иконок, соответствующая запрограммированной дли-

автомобиля и закройте все двери, капот, багажник. Двига—

передатчика. Встроенный динамик передат—

Автоматическое (пассивное) включение охраны *

(* данная функция является программируемой)

а) Включение / выключение функции автоматического включения охраны производится с помощью пе-
редатчика следующим образом:

1. Нажмите и удерживайте кнопку
затем 1 короткого звуковых сигналов.

2. Отпустите кнопку
го ряда.

3. Короткими нажатиями кнопки

4. Нажмите и отпустите кнопку
мик передатчика подаст сначала 2 коротких и затем 1 длинный мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика на ЖК—дисплее начнет постоянно гореть иконка

, подтверждая включение функции автоматического включения охраны.

Для отключения автоматического включения охраны – повторно установите курсор на иконку

нажмите и отпустите кнопку
мик передатчика подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика выключится иконка

.

передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижне—

передатчика. Указатели поворота включатся 2 раза, встроенный дина—

передатчика до подачи передатчиком сначала 1 мелодичного и

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

и

b) Если Вы используете функцию автоматического включения охраны, то после того, как было выключе­но зажигание и закрыты все двери автомобиля начнется отсчет перед включением охраны. Сирена по­даст 1 сигнал и указатели поворота включатся 1 раз.

Через 10 секунд после закрывания последней двери включится режим охраны, система автоматически
заблокирует двигатель, запрет двери автомобиля
чены электроприводы замков дверей).

(если данная функция запрограммирована и подклю-

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

12

Картинка с сайта: manualmachine.com

Подтверждающие сигналы: 1 сигнал сирены и 1 мигание указателей поворота, СИД системы начнет
медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал, а

на ЖК-дисплее передатчика включатся символы

Примечания:

— Если неисправен один из концевых выключателей дверей автомобиля, то автоматическое включе—

ние охраны не будет возможно. См. раздел «Контроль исправности концевых выключателей авто­мобиля».

— Если при автоматическом включении охраны открыт капот или багажник, или не включен стояноч-

ный тормоз, то сирен подаст 4 предупреждающих сигнала и указатели поворота включатся 4 раза

, и .

.

Режим иммобилайзера*

(* данная функция является программируемой)

а) Включение / выключение режима иммобилайзера производится с помощью передатчика следующим
образом:

1. Нажмите и удерживайте кнопку
1 короткого звуковых сигналов.

2. Отпустите кнопку
го ряда.

3. Короткими нажатиями кнопки

4. Нажмите и отпустите кнопку
мик передатчика подаст сначала 2 коротких и затем 1 длинный мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика на ЖК—дисплее начнет постоянно гореть иконка

передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижне—

передатчика до подачи передатчиком сначала 1 длинного и затем

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

, подтверждая включение функции режима иммобилайзера.

Для отключения функции режима иммобилайзера – повторно установите курсор на иконку

нажмите и отпустите кнопку
мик передатчика подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика выключится иконка

.

передатчика. Указатели поворота включатся 2 раза, встроенный дина—

и

b) Если Вы используете режим иммобилайзера – каждый раз через 30 секунд после выключения зажи­гания система будет автоматически блокировать двигатель автомобиля. Если включить зажигание когда
система находится в режиме иммобилайзера – двигатель не запустится и СИД системы будет гореть
постоянно, показывая, что включен режим иммобилайзера..

c) Для отключения режима иммобилайзера необходимо нажать и
ли передатчик утерян или не работает, Вы можете отключить режим иммобилайзера нажав и отпустив
кнопочный выключатель Valet при выключенном зажигании.

Подтверждающие сигналы
передатчика подаст 2 сигнала.

Примечание: Данная функция может использоваться только в том случае, если не используется
функция режима «Turbo».

: 2 сигнала сирены + 2 включения указателей поворота, встроенный динамик

отпустить кнопку передатчика. Ес—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

13

Картинка с сайта: manualmachine.com

Включение режима охраны без помощи передатчика

В том случае, если функция автоматического включения охраны отключена, Вы можете поставить сис­тему на охрану без использования передатчика. Это может быть необходимо в том случае, если, на­пример, передатчик утерян, неисправен или если разрядилась батарея передатчика.

Для включения режима охраны без помощи передатчика:

1. При включенном зажигании откройте дверь автомобиля.
вая исправность концевого выключателя двери.

2. Нажмите и отпустите сервисную кнопку Valet 3 раза. СИД системы погаснет приблизительно на 5 се­кунд.

3. Пока СИД системы не горит — выключите зажигание. Сирена подаст 1 звуковой сигнал и указатели
поворота включатся 1 раз, подтверждая начало 20-секундного отсчета времени перед последующим
автоматическим включением режима

4. Выйдите из автомобиля и закройте двери автомобиля ключом, убедитесь, что капот и багажник также
закрыты.

Через 20 секунд после подтверждающих сигналов сирены и указателей поворота будет автоматически
включен режим охраны, независимо от состояния дверей, капота и багажника. Указатели поворота
включатся 1 раз и СИД системы начнет медленно мигать, подтверждая включение режима

ВНИМАНИЕ: Если на момент включения режима охраны двери, капот, багажник окажутся плохо закры-
тыми, или будет нажат ножной тормоз (или будет выключен стояночный тормоз) или неисправен один
из соответствующих концевых выключателей, то система автоматически обойдет данную активную зону
без каких-либо дополнительных сигналов оповещения.

охраны.

СИД системы будет быстро мигать, показы-

охраны.

Режим тревоги (срабатывание системы)

a) Когда охрана включена, система немедленно сработает и включит режим тревоги при толчке или

ударе по корпусу автомобиля, или при открывании одной из дверей, багажника или капота, или при по­пытке включить зажигание или нажать педаль тормоза. В течение этого времени (или до тех пор, пока
Вы не отключите режим тревоги
вещение (если данная опция установлена) и будет непрерывно звучать сирена системы.

Встроенный динамик передатчика с 2-сторонней связью будет подавать звуковые сигналы тревоги, а на
ЖК-дисплее передатчика включится символ зоны, вызвавшей срабатывание системы (см. таблицу зон
охраны ниже). Все время, пока работает

с передатчика) будут мигать указатели поворота, внутрисалонное ос-

сирена системы на ЖК-дисплее передатчика будет мигать сим-

вол
автомобиля.

Длительность одного цикла режима тревоги и максимально возможное количество циклов для различ­ных зон охраны сигнализации указаны в таблице ниже

Примечания:

— Если включен «бесшумный» режим охраны, то при срабатывании системы сирена и указатели пово—

— После окончания 30-секундного режима тревоги вновь автоматически включится режим охраны, ес—

— Если режим тревоги был отключен с передатчика, то отсчет количества циклов тревоги при перио—

и все время, пока мигают указатели поворота автомобиля, на ЖК—дисплее будут мигать фары

ротов включаться не будут, а только включатся указатели поворота и внутрисалонное освещение
(если данная опция подключена) и сигналы оповещения на передатчике с 2-сторонней связью.

ли причина срабатывания системы была устранена. Если же одна из этих цепей осталась открыта
(

или неисправна), то данная открытая или неисправная цепь будет обойдена системой. Когда же

«обойденная» цепь будет закрыта или исправлена, система немедленно возьмет ее под охрану.

дически срабатывающем датчике или триггере начинается заново.

Таблица зон охраны

системы приведена на следующей странице.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

14

Картинка с сайта: manualmachine.com

Таблица зон охраны системы

Зона охраны

Индикация на дисплее

передатчика

Зона предупреж­дения датчика
удара

Основная зона
датчика удара

Зона предупреж­дения дополни­тельного датчика

Основная зона
дополнительного
датчика

SH-1

SH-1

SH-2

SH-2

Длительность

одного цикла

тревоги

Количество

циклов при

постоянном

срабатывании

Количество

циклов при

одном сра­батывании

3 сигнала сирены

6 включений ука—

8 подряд 8

зателей поворота

20 секунд 8 подряд 8

3 сигнала сирены

6 включений ука—

8 подряд 8

зателей поворота

20 секунд 8 подряд 8

Дверь

Капот

Багажник

Зажигание

Тормоз

30 секунд 1 3

30 секунд 1 3

30 секунд 1 3

30 секунд 4 подряд 3

30 секунд 1 3

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

15

Картинка с сайта: manualmachine.com

b) Динамическое снятие системы с охраны в режиме тревоги: если система сработала, то

нажав кнопку
лы сирены. Охрана при этом не будет выключена.

Если на момент выключения режима тревоги причина срабатывания сигнализации была устранена, то
звуковые сигналы и индикация на ЖК-дисплее передатчика прекратятся. Если же на момент выключе­ния тревоги причина срабатывания
будет продолжать отображаться соответствующая иконка. Активная зона охраны будет временно обой­дена. Иконка на дисплее погаснет только после устранения причины срабатывания, в подтверждение
встроенный динамик передатчика подаст 1 короткий звуковой сигнал.

Для отключения только звуковых сигналов тревоги передатчика нажмите кнопку
этом сигналы тревоги системы и индикация на ЖК-дисплее передатчика будут продолжаться.

передатчика один раз до окончания цикла режима тревоги, Вы только отключите сигна-

сигнализации не будет устранена, то на ЖК-дисплее передатчика

передатчика. При

Выключение охраны

a) Для выключения охраны и отпирания дверей автомобиля нажмите и отпустите кнопку передатчика

один раз. Режим охраны выключится, система отопрет двери автомобиля и отключит блокировку двига­теля, внутрисалонное освещение автомобиля включится на запрограммированное время (если данная
опция установлена).

Подтверждающие сигналы
нет. Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуковых сигнала и на ЖК-

дисплее передатчика символы

Примечания:

— Если выполнены необходимые подключения для реализации функции отпирания дверей в 2 этапа,

то при выключении охраны будет отпираться только дверь водителя. Для отпирания всех остальных
дверей автомобиля после подтверждающих сигналов выключения охраны необходимо будет нажать

: 2 сигнала сирены + 2 включения указателей поворота, СИД системы погас-

и сменятся символом .

и отпустить кнопку

— Если включена функция выключения охраны в 2 этапа (2-step AVP), то для отключения блокировки

двигателя необходимо будет выполнить дополнительные действия (см. раздел «2-step AVP — вы­ключение охраны в 2 этапа» ниже).

— Если при снятии системы с охраны Вы услышите 3 сигнала сирены и указатели поворота включатся

3 раза, это значит, что система срабатывала за
о предыдущих срабатываниях системы” ниже).

b) Для выключения охраны бесшумно – нажмите и удерживайте кнопку

лодичного звукового сигнала, затем нажмите и отпустите кнопку

Подтверждающие сигналы: 2 включения указателей поворота, СИД системы погаснет. Встроенный ди­намик передатчика с 2-сторонней связью подаст 2 звуковых сигнала и на ЖК-дисплее передатчика сим-

волы

Примечание: Если система срабатывала, то 3 предупреждающих сигнала сирены будут подаваться
всегда, даже если охрана была выключена бесшумно (см. раздел “Информация о предыдущих сраба­тываниях системы” ниже).

c) Для выключения охраны при работающем двигателе – нажмите и отпустите кнопку
ка. Режим охраны выключится, но двигатель будет продолжать работать.

Подтверждающие сигналы: 2 сигнала сирены + 2 включения указателей поворота, СИД системы будет
продолжать гореть постоянно. Встроенный динамик передатчика с 2-сторонней связью подаст 2 звуко-

и сменятся символом :

передатчика еще раз.

время Вашего отсутствия (см. раздел “Информация

передатчика до подачи ме—

еще раз.

передатчи—

вых сигнала и на ЖК—дисплее передатчика символы

.

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

16

, , сменятся символами , и

Картинка с сайта: manualmachine.com

c) Автоматический перезапуск системы через 30 секунд * (данная функция является програм-
мируемой):

Если включена функция автоматического перезапуска системы (программируемая функция # 1.) — через
30 секунд после выключения охраны с помощью передатчика режим охраны автоматически включится

вновь, двигатель будет заблокирован и двери автомобиля будут заперты (если данная опция запро­граммирована), если за это время

Подтверждающие сигналы: 1 сигнал сирены + 1 включение указателей поворота, СИД системы начнет
медленно мигать. Встроенный динамик передатчика с 2-сторонней связью подаст 1 звуковой сигнал и

не была открыта одна из дверей, багажник или капот.

на ЖК-дисплее передатчика включатся символы
Если же в течение 30 секунд после выключения охраны Вы откроете дверь, капот или багажник, или

включите зажигание, то СИД системы погаснет, показывая, что автоматический перезапуск системы от­менен.

Данная функция используется для того, чтобы Вы не смогли случайно отключить охрану и оставить Ваш
автомобиль незащищенным.

, и .

2-step AVP – выключение охраны в 2 этапа *

(* данная функция является программируемой)

Функция выключения охраны в 2 этапа позволяет еще более повысить противоугонную защиту Вашего
автомобиля как от попыток отключения охранной системы с помощью различных электронных уст­ройств (типа устройства “409”), так и от кражи Ваших ключей автомобиля с брелком-передатчиком сис­темы.

Если данная функция включена (программируемая функция # 1.11), то
датчиком – система подаст стандартные сигналы подтверждения, отопрет двери автомобиля и отклю­чит триггеры системы, однако двигатель автомобиля останется заблокированным. Для отключения
цепей блокировки двигателя – откройте дверь автомобиля, включите зажигание и в течение 20 секунд
нажмите и отпустите кнопочный переключатель Valet 3 раза или введите Ваш персональный код отклю­чения системы
зажигания. Блокировки двигателя будут отключены и Вы сможете запустить двигатель автомобиля.

Подтверждающие сигналы
указателей поворота (при отключении блокировок с помощью персонального кода). Встроенный дина­мик передатчика с 2-сторонней связью подаст 2 звуковых сигнала.

(в зависимости от состояния программируемой функции # 1.9). После этого выключите

: 2 сигнала сирены (при отключении блокировок без кода) или 2 включения

после выключения охраны пере—

ВНИМАНИЕ: данная функция не может быть реализована при отключении режима охраны с
запущенным двигателем.

Предупреждение о попытке проникновения

Если была попытка проникновения в автомобиль и система срабатывала, но режим тревоги не отклю­чался с помощью передатчика, то подтверждающие сигналы при выключении охраны сменятся на 3
сигнала сирены + 3 включения указателей поворота. Это произойдет даже в том случае, если Вы вы­ключите охрану бесшумно. Кроме того, на ЖК-дисплее передатчика включатся символы
щие зона охраны, вызвавшим срабатывания системы (см. раздел «Таблица зон охраны системы»).

Если же режим тревоги был отключен с передатчика, то при выключении режима охраны последуют
только 2 сигнала сирены и 2 включения указателей поворота. В этом случае на ЖК-дисплее передатчи­ка не будет индикации причин срабатывания системы..

Режим “Valet”

В сервисном режиме отключаются охранные и противоугонные функции системы, но можно будет дис­танционно отпирать и запирать двери автомобиля помощью радиопередатчика и управлять выходом
дополнительного канала 1. Однако использование системы дистанционного или автоматического запус­ка двигателя в режиме Valet – невозможно. Данный режим сохраняется при отключении питания сис­темы и может использоваться при техобслуживании

Сервисный режим (или режим «Valet») включается следующим образом:

1. Нажмите и удерживайте кнопку
1 короткого звуковых сигналов.

передатчика до подачи передатчиком сначала 1 длинного и затем

автомобиля.

, соответствую—

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

17

Картинка с сайта: manualmachine.com

2. Отпустите кнопку передатчика. На ЖК—дисплее передатчика начнет мигать одна из иконок нижне­го ряда.

3. Короткими нажатиями кнопки

4. Нажмите и отпустите кнопку

передатчика установите курсор на иконку .

передатчика. Указатели поворота вспыхнут 1 раз, встроенный дина—

мик передатчика подаст сначала 2 коротких и затем 1 длинный мелодичный звуковой сигнал.

5. После мелодичного звукового сигнала передатчика (на ЖК—дисплее начнет постоянно гореть иконка

и постоянно включится СИД системы, подтверждая включение сервисного режима.

Для отключения режима Valet – повторно установите курсор на иконку

кнопку

передатчика. Указатели поворота включатся 2 раза, СИД системы выключится, встроенный

и нажмите и отпустите

динамик передатчика подаст мелодичный звуковой сигнал, а на ЖК-дисплее передатчика выключится

иконка

.

Аварийное отключение системы. Отключение системы с помощью персонального кода.

Данная система может быть снята с охраны без использования передатчика (процедура аварийного от­ключения системы). Это необходимо в том случае, если, например, передатчик утерян, неисправен или
если разрядились батарейки.

Вы можете использовать стандартный
ем выключателя Valet) или кодированный режим (с помощью 1-значного, 2-значного или 3-значного пер­сонального кода, программируемая функция # 1.9).

Обратите внимание, что выбор данной функции также определяет способ отключения режима Anti-

HiJack (“стандартный” или “кодированный”).

режим аварийного снятия с охраны (без кода, с использовани-

Стандартный режим аварийного снятия с охраны (или режим «без кода»)

1. Откройте дверь ключом (система сработает, включится сирена, начнут мигать указатели поворота,
внутрисалонное освещение и т.д.).

Примечание: Если режим охраны был включен без помощи передатчика, то вместо включения режима
тревоги указатели поворота включатся 4 раза.

2. Включите зажигание

3. В течение 20 секунд нажмите и отпустите кнопочный выключатель Valet 3 раза.

4. Выключите зажигание. Указатели

поворота включатся 2 раза, режим тревоги отключится, СИД сис-

темы погаснет и Вы сможете завести автомобиль.

ВНИМАНИЕ: Обратите внимание, что при этом система не будет

находиться в режиме Valet. Это зна—

чит, что если включена функция пассивной постановки на охрану, то после следующего выключения
зажигания и закрывания всех дверей, капота и багажника автомобиля начнется 30 секундный отсчет
перед пассивной постановкой на охрану.

Аварийное снятие системы с охраны с помощью персонального кода
В том случае, если включен кодированный режим снятия с охраны (на ЖК-дисплее передатчика будет
включена иконка

), Вы можете запрограммировать свой персональный код отключения сис­темы (см. раздел “Программирование персонального кода отключения системы” ниже). Персональный
код отключения системы может состоять из 1, 2 или 3-х цифр, каждая цифра кода может принимать
значение от 1 до 6 включительно.

Для выключения охраны с использованием персонального кода

:

1. Откройте дверь ключом (система сработает, включится сирена, начнут мигать указатели поворота,

внутрисалонное освещение и т.д.) и оставьте ее открытой.

2. В течение 20 секунд включите зажигание и нажмите кнопочный выключатель Valet количество раз,

равное 1-й цифре Вашего персонального кода, затем выключите зажигание.

Примечание: Если Ваш персональный код состоит только из одной

Jaguar EZ-ONE “Инструкция по эксплуатации” © Saturn Marketing Ltd.

18

цифры – пропустите шаги 3 и 4.

• Главная
• Форум
• Статьи
  • Уроки установщиков
  • Защита от угона
  • Автозвук
  • Разное
• Информация
  • Точки подключения
  • Карты монтажа
  • Определить сигнализацию по брелку
  • Аварийное отключение сигнализации
  • Программирование брелков
  • Подбор автомобильных ламп
  • Распиновка разъемов
  • Справочник
• Загрузки
• Фотогалерея
• Новости
