Вначале необходимо определиться, как Вы планируете устанавливать горизонтальных жалюзи. Возможны следующие варианты:
Производим замер
Крепление к потолку
Ширина жалюзи = Ширина оконного проема (L) + 10 см.
Высота жалюзи = Расстояние от потолка до подоконника.
Крепление над проемом
Ширина жалюзи = Ширина оконного проема (L) + 10 см.
Высота жалюзи = Высота оконного проема (H) + 10 см.
Важно учесть при замере! Расстояние от верхней точки оконного проема до потолка, должно быть не менее 10 см. В противном случае рассмотрите вариант крепления к потолку.
Крепление в проем
Ширина жалюзи = Ширина оконного проема (L) — 1 см.
Высота жалюзи = Высота оконного проема (H).
Важно учесть при замере
- Оконный проем может быть с перекосами, произведите замеры в нескольких точках. Если перекосы несущественны, за размер следует принять меньшую из снятых величин. В случае существенных перекосов предлагаем рассмотреть вариант крепления на проем, к потолку или створке окна.
- Проверьте, не помешает ли будущий карниз горизонтальных жалюзи, открытию окна либо форточки. Желательно, чтобы расстояние от створки окна до верхней точки проема было не менее 5 см.. В противном случае предлагаем рассмотреть вариант крепления над проемом или к потолку или створке окна.
- ВНИМАНИЕ для владельцев iPhone. Все значения указываются в сантиметрах. Для задания точных размеров в калькуляторе используйте точку, например, 90.5 см. Точка на IPHONах находится в дополнительных символах (+*#) под словом «ПАУЗА».
Крепление на створку окна
Ширина горизонтальных жалюзи — это ширина по внешним краям штапиков.
Ширина горизонтальных жалюзи = L .
Габаритная высота горизонтальных жалюзи — это расстояние от верхней точки верхней рамы, до середины профиля нижней рамы.
Высота горизонтальных жалюзи = H.
Важно учесть при замере
- Конструкция горизонтальных жалюзи при монтаже на верхней раме окна будет выступать от нее примерно на 5 см.. Проверьте, как это может сказаться при открывании створки окна.
Что означают остальные опции при покупке горизонтальных жалюзи
Опция Управление. Имеет значения Справа и Слева. Означает — с какой стороны жалюзи Вы хотели бы разместить органы управления. Управление горизонтальных жалюзи состоит из шнура, для поднятия жалюзи, и стержня, который служит для поворота ламелей.
Опция Цвет фурнитуры. Фурнитура горизонтальных жалюзи — это верхний и нижний карниз, шнур и лесенка, (веревочка соединяющая ламели жалюзи). В зависимости от цвета ламелей, интерьера комнаты, Вы можете выбрать не белый цвет, а любой из шести предложенных.
Опция Фиксатор нижнего карниза. Данная опция необходима только в тех случаях, когда Вы планируете крепить горизонтальные жалюзи на створку окна. За счет фиксатора, при открывании окна жалюзи не будет провисать или болтаться. Пластиковые фиксаторы крепятся на нижнюю раму створки окна с помощью саморезов, магнитные — на двусторонний скотч.
Комментарии. Если у Вас есть какие либо комментарии именно по этому изделию, вы можете изложить их в этом поле. Комментарии ко всему заказу Вы сможете сделать на стадии оформления заказа.
Как самостоятельно замерить и установить горизонтальные жалюзи
Если вы не нашли нужный размер в каталоге нашего интернет-магазина, не стоит волноваться. У нас на производстве современное оборудование, изготовим жалюзи точно по размеру ваших окон.
Содержание:
Замеры. Рекомендуемые расчеты.
- на раму окна
- на проем окна
- в проем окна
Монтаж
Установка на раму окна
Ширина жалюзи = Ширина по внешним краям штапика
Высота жалюзи = Высота по внешним краям штапика + 3 см
Установка на проем окна
Ширина жалюзи = Ширина проема + 10…15 см
Высота жалюзи = Высота проема + 10…15 см
Установка в проем окна
Ширина жалюзи = Ширина проема — 1,0 см
Высота жалюзи = Высота проема

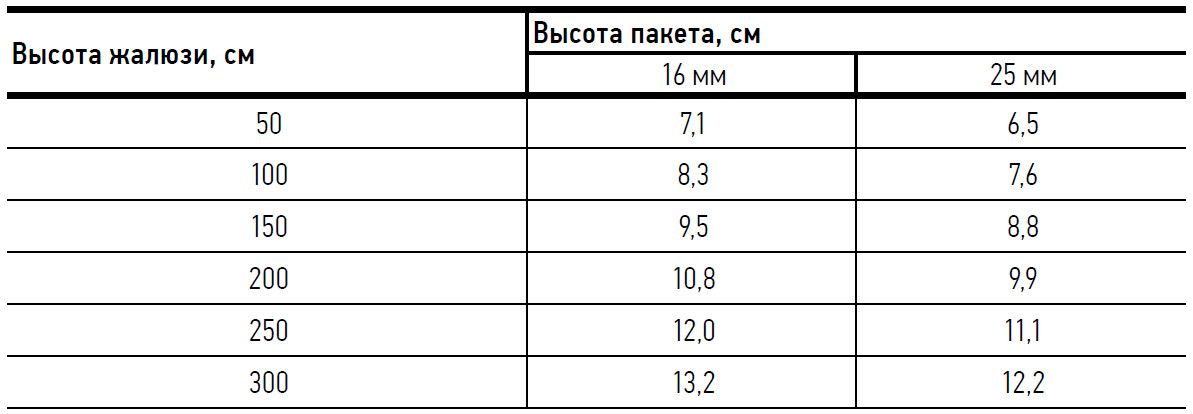

* Расчет высоты пакета (сложенного изделия).
Алюминий 16/25 мм
Дерево/Бамбук 25 мм
Дерево/Бамбук/ПВХ 50 мм
Для точности измерений, пользуйтесь стальной металлической рулеткой.
Порядок установки
1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав.
!!! Будьте осторожны с режущими предметами, которые могут поцарапать изделие и разрезать веревку. Раскрутить веревку управления.
2. Установка на раму окна, стену, перегородку, проем или потолок при помощи универсальных кронштейнов без троса.
2.1. Разметить предполагаемые места крепления кронштейнов (1). Кронштейны не должны располагаться в местах установки суппортов (2) и механизмов (3,4) в карнизе (5). Если крепление осуществляется к потолку, кирпичной или бетонной стене, то необходимо использовать дюбели*.
2.2. Просверлить отверстия и при необходимости вставить дюбели*.
2.3. Прикрутить кронштейны саморезами*.
2.4. Вставить верхний карниз в кронштейны и повернуть все защелки (5) до упора влево.
2.5. Вставить прут управления (6) в поворотный механизм (4).
2.6. Проверить работоспособность изделия путем опускания, поднятия, открытия и закрытия полотна.
3. Установка держателей нижнего карниза.
3.1. После их установки регулировка поступления света в помещение будет возможна
только при помощи поворота полотна, подъем будет невозможен. Прикрутить
саморезами* два держателя (14) по обе стороны нижнего карниза (11) на необходимом
(нижнем) уровне.
3.2. Вставить в них нижний карниз. Выступы кронштейнов должны попасть в отверстия
в боковых крышках.
ВНИМАНИЕ! Установка изделия должна осуществляться по уровню горизонта.
* Дюбели и шурупы (саморезы) не входят в комплект поставки изделия.
Появились сомнения? Отправляйте фото места установки, задавайте вопросы по телефону, email, мессенджерам. Наши специалисты готовы дать квалифицированную консультацию, смотрите контакты.
Вернуться в Инструкции →
Для сокращения сроков изготовления жалюзи и для экономии собственого времени можно произвести замер самостоятельно.
Памятка по замеру горизонтальных жалюзи с креплением на раму окна
Памятка по замеру горизонтальных жалюзи с креплением на раму окна без сверления.
(с нижними магнитными кронштейнами)
Горизонтальные жалюзи с ламелями (16, 25 мм).
При установке на раму окна замеряется [Ширина] и [Высота].
1.[Ширина] расстояние от левого внешнего до правого внешнего края штапика (см. рис.).
2.[Высота] от верха рамы до края нижнего штапика (см. рис.).
Прут управления может располагаться на карнизе жалюзи как слева, так и справа. (Обычно в месте, где нет оконной ручки)
Длина прута управления = [Высота] – 10 см.
Выбирается цвет полос (ламелей). Белый — по умолчанию.
Минимальная ширина жалюзи: 25 см.
Максимальная ширина жалюзи: 210 см.
При ширине изделия менее 43,5 см делается разведенное управление. Прут и веревка располагаются на разных концах карниза.
Замер жалюзи с боковыми фиксирующими струнами для мансардных (наклонных) окон без сверления рамы
При установке на мансардные окна с кронштейнами для ПВХ окон и нижними зажимными фиксаторами для боковых струн, замеряется [Ширина] по внешним краям штапика и [Высота] от верха рамы до нижнего края рамы.
[Ширина] = [Ширина светового проема (стекла)] + 4 см ~ по внешним краям штапика
[Высота] = [Высота рамы окна]
* Стандартная длина веревки управления составляет 2/3 высоты готового изделия.
При ширине изделия менее 43,5 см делается разведенное управление. Прут и веревка располагаются на разных концах карниза.
Максимальный угол наклона мансардных горизонтальных жалюзи (с тросом) составляет 15°.
Доступное специальное исполнение: круги, трапеции, полутрапеции, 2 полотна на
одном карнизе. Наклонные жалюзи изготавливаются с тросами,
проходящими по краям ламелей (боковая фиксация).
Возможно изготовление изделий с размерами, выходящими за рамки гарантированных размеров.
Размеры горизонтальных жалюзи Holis указываются в соответствии с габаритами конструкции.
Горизонтальные алюминиевые жалюзи поворачиваются с помощью специального стержня. Подъем и опускание ламелей осуществляют с помощью шнура.
Стороной управления указывается сторона, на которой находится прут управления поворотом ламелей.
- Если ширина изделия более 450 мм, то управляющий шнур и поворотный стержень размещаются с одной стороны. Эта сторона и считается стороной управления.
- Если ширина жалюзи менее 450 мм, то шнур и поворотный стержень размещаются с разных сторон изделия.
