Инструкция пользования мультиметром для чайников

Зачем дома мультиметр и как им пользоваться

Илья Куркин
«Петрович-Тех»
технический писатель

Егор Золкин
СТД «Петрович»
эксперт по электроинструменту

Мультиметр — это контрольно-измерительный прибор, который нужен везде, где приходится иметь дело с электричеством. Бытовым мультиметром измеряют напряжение, силу тока, сопротивление и другие электрические величины, оценивают состояние электроцепей и выполняют поиск проводников. Расскажем, из чего состоит мультиметр, какими бывают эти приборы и как ими пользоваться в простых бытовых ситуациях.

Источник: shutterstock.com

Из чего состоит мультиметр

Мультиметр — это устройство в пластиковом или прорезиненном корпусе овальной или прямоугольной формы. Материал корпуса не горит и не проводит электричество, поэтому устройство безопасно.

Передняя панель мультиметра условно разделена на три части:

область вывода результатов измерений
область выбора рабочих функций
область подключения измерительных щупов — проводов с токопроводящими наконечниками для подключения прибора к элементам цепи и электрическим компонентам

У аналоговых устройств область вывода измерений — это окно со шкалой и стрелкой. В цифровых моделях эту область представляет дисплей. У простых на экране отображается до четырех цифр. Профессиональные устройства способны выводить на дисплей больше дополнительной информации.

Ниже находится область рабочих диапазонов и функций, в центре которой есть переключатель с размеченными участками. Каждый из них соответствует конкретной функции мультиметра. Переключатель чаще всего бывает в виде колеса, но есть и модели с кнопками.

В области подключения щупов есть разъемы, к которым подключают измерительные проводники-щупы с красным и черным наконечниками.

Чаще всего мультиметры работают от батареек. В качестве элементов питания применяют мизинчиковые (ААА) или пальчиковые (АА), иногда используют крону на 9 В. Отсек для батареек обычно располагают на тыльной стороне мультиметра.

Виды мультиметров

По принципу работы мультиметры бывают аналоговыми и цифровыми. У аналоговых есть стрелочная шкала, которая подключена к магнитоэлектрическому измерителю. Цифровые мультиметры оснащены аналого-цифровыми преобразователями (АЦП). Они обрабатывают данные, которые затем выводятся на ЖК-дисплей.

Аналоговые мультиметры

Аналоговый мультиметр — это устройство, в котором есть микроамперметр, щупы для измерения тока и резисторы для контроля напряжения. Когда мы подключаем щупы к измеряемым точкам, электрический ток по ним устремляется к виткам рамки, находящейся внутри прибора. Вокруг рамки возникает магнитное поле, под воздействием которого стрелка отклоняется на определенное расстояние.

Аналоговый мультиметр. Источник: shutterstock.com

Плюсы:

меньшая, чем у цифрового, чувствительность к помехам при замере сопротивления и напряжения
бо́льшая наглядность при проведении определенных видов измерений
меньшая задержка отображения результатов
малый расход энергии элемента питания

Минусы:

если при измерении держать устройство на весу или положить на неустойчивое основание, велик риск погрешности
чтобы избежать погрешности, перед работой нужно тратить время для установки исходного значения мультиметра точно на ноль
для получения точных измерений нужно смотреть на мультиметр, расположив его прямо перед глазами, — это не всегда удобно
на аналоговом мультиметре несколько шкал, которые новичку легко перепутать

Цифровые мультиметры

В отличие от аналогового мультиметра, в цифровом входные данные подвергаются цифровой обработке и передаются на микросхему для расчетов, а затем транслируются на ЖК-дисплей.

Источник: shutterstock.com

Плюсы:

новичкам легко считывать показания
результат измерений не зависит от положения мультиметра на поверхности

Минусы:

может перестать работать на морозе
если батарейка села, изображение на экране тускнеет

Обозначения на мультиметре

Режимы работы и диапазоны измеряемых величин на мультиметре, как правило, устанавливают с помощью поворотного переключателя. Разные модели могут иметь разные обозначения и наборы функций. В таблице ниже приводим основные.

В области подключения щупов в большинстве моделей мультиметров есть три или четыре разъема:

COM — разъем для черного щупа, который есть в любом мультиметре. Этот разъем также называют общим. Его используют для проведения всех видов измерений.
Разъем 10 А (иногда 20 А) — разъем для красного щупа, который используется для измерения силы тока с пределом в 10 (или 20) А. Ток в 10 А возникает в цепи при работе электрических потребителей мощностью около 2 кВт, питающихся от бытовой сети с напряжением 220 В.
VΩmA — еще один разъем для подключения красного щупа. Через него проводят измерения напряжения, сопротивления, а также силы тока с пределом измерений в несколько сотен миллиампер (mA). Значение силы тока, который потечет через устройство при измерении, должно соответствовать выбранному пределу измерений, выставляемому на приборе. Это правило очень важно соблюдать, иначе электронные схемы или предохранители мультиметра сгорят.
mA — отдельный разъем для измерения малых токов, есть не на всех мультиметрах.

Как пользоваться мультиметром

Для бытовых нужд подойдет даже самый простой и бюджетный мультиметр. Расскажем, как с его помощью проверить заряд батарейки, аккумулятора в автомобиле и найти обрыв в проводе. При работе с напряжением соблюдайте технику безопасности:

наденьте диэлектрические перчатки
не касайтесь руками розеток, контактов электроприборов, оголенных проводов и неизолированных частей щупов мультиметра
работайте в светлое время суток или с налобным фонарем
никогда не измеряйте напряжение щупами, подключенными в гнезда для измерения силы тока, чтобы не создать короткое замыкание

Никогда не измеряйте сопротивление цепи, которая не обесточена: измерения будут некорректны или мультиметр сгорит.

Проверяем заряд батарейки

Чтобы убедиться, что мультиметр работает, с помощью переключателя переведите его в режим прозвонки. Красный щуп вставьте в разъем VRmA, черный — в COM. Свободные концы красного и черного щупов соедините друг с другом. Если услышите писк — все в порядке.

Проверка работы мультиметра перед прозвонкой. Источник: shutterstock.com

Чтобы измерить напряжение батарейки, поставьте переключатель в режим измерения постоянного напряжения (DCA). Затем выставьте предел измерения 20 В.

Предел измерения всегда должен быть выше измеряемых значений.

Наконечником красного щупа коснитесь плюса на батарейке, а черным — минуса. Если вы перепутаете щупы — мультиметр не сломается: полученное значение будет верным, но со знаком минус.

Источник: shutterstock.com

Номинальное напряжение батарейки указывают на ее корпусе. У алкалиновой пальчиковой батарейки напряжение 1,5 В. Если мультиметр покажет 1,5–1,6 В, значит, батарея полностью заряжена. Если показание 1,2–1,35 В, то батарейка немного разряжена, но считается рабочей. Показания ниже 1,2 В означают, что батарейка разряжена.

Измеряем заряд аккумулятора в машине

Измерять напряжение можно как на снятом с автомобиля аккумуляторе, так и на подключенном — при выключенном и включенном зажигании, а также при работающем двигателе.

Чтобы измерить заряд аккумулятора на автомобиле с выключенным зажиганием, поставьте переключатель мультиметра в режим измерения постоянного напряжения (DCV) и выставьте предел измерения 20 В. Красный щуп вставьте в разъем VRmA, черный — в COM. Концами щупов коснитесь контактов аккумулятора: красным — плюса, черным — минуса.

Проверка заряда аккумулятора в машине. Источник: shutterstock.com

Если напряжение на контактах батареи составляет 12,6–13,2 В, значит, аккумулятор полностью заряжен. Диапазон напряжения от 12,1 до 12,4 В говорит о некотором разряде батареи, при этом она является вполне работоспособной и должна зарядиться в поездке. При напряжении ниже 12 В нужно зарядить аккумулятор в ближайшее время.

Проверить заряд аккумулятора можно и с работающим двигателем. Нормой заряда аккумулятора считается напряжение 13,4–14,2 В — в зависимости от особенностей автомобиля и включенных потребителей. Если оно ниже, значит, батарее не хватает заряда из-за неисправности генератора, плохого состояния силовых контактов или других проблем с электрикой.

Завышенное значение — более 14,6 В — может свидетельствовать о неисправности интегрального регулятора напряжения в генераторе. В то же время значение от 14,2 до 14,6 В при заведенном двигателе может быть из-за разряженного аккумулятора после простоя.

Чтобы выяснить причину, при завышенном значении напряжения нужно произвести замер еще раз — спустя 15–20 минут после включения двигателя.

Проверяем провод на скрытый обрыв

Убедитесь, что провод, который вам нужно прозвонить, обесточен. Зачистите его концы так, чтобы их было удобно соединять со щупами. С помощью переключателя переведите мультиметр в режим прозвонки. Красный щуп вставьте в разъем VRmA, черный — в COM. Подсоедините щупы к зачищенным концам провода. Если мультиметр издаст характерный звук, то провод цел, если звука нет — скорее всего, в проводе есть обрыв.

Чтобы было удобнее прозванивать провода, используйте «крокодилы». Они создадут надежный контакт мультиметра с проводником и обеспечат измерению максимальную надежность.

Щупы с наконечниками — «крокодилами». Источник: shutterstock.com

Провод на обрыв также можно проверить в режиме измерения сопротивления. Переведите мультиметр в режим измерения сопротивления, установив переключатель в секцию Ω, и выберите наименьший предел измерений (обычно 200 или 600 Ом). Приложите щупы к зачищенным концам провода и измерьте сопротивление. Если показания на дисплее мультиметра не изменились, значит, в исследуемом проводе обрыв либо щупы мультиметра оказались подключены к разным проводам. Проверьте корректность подключения, а также надежность соединения щупов и прибора и повторите измерение снова. Если значение сопротивления стремится к нулю, то обрыва в проводе нет.

Таким способом можно проверить не только провод, но и, к примеру, удлинитель. Удобнее делать это в режиме прозвонки. Выбрав этот режим, один из щупов соедините с любым контактом вилки удлинителя, а другим коснитесь контакта в любом отверстии розетки в удлинителе. Если звука нет, попробуйте коснуться одним из щупов соседнего контакта — возможно, первый раз вы подключились к разным проводам в удлинителе. Если и в этом случае мультиметр не издает звук, значит, в проводе удлинителя есть обрыв. Прозвоните так все розетки в удлинителе.

Прозвонка удлинителя мультиметром. Источник: Youtube | VashElectric

Удлинитель также можно проверить на короткое замыкание. Для этого в режиме прозвонки прикоснитесь щупами к контактам вилки удлинителя. Если вы услышите звук, значит, удлинитель использовать нельзя.

Резюме

Мультиметр служит для измерения напряжения, силы тока, сопротивления, проверки целостности электрических цепей и других величин. В быту мультиметром чаще всего проверяют уровень заряда различных элементов питания, в том числе аккумулятора в машине, целостность проводов и работоспособность радиодеталей. Для этого подойдет любой, даже самый бюджетный мультиметр: его функций и точности измерений будет достаточно.

При работе с мультиметром завышайте предел измерения, чтобы прибор не сгорел. А вот плюс и минус путать можно — это ему не навредит. Если вы перепутаете контакты при измерении, получившийся результат будет со знаком минус.

Изучите инструкцию по эксплуатации мультиметра. Приборы разных производителей могут иметь разные обозначения. Сохраните схему с основными обозначениями на корпусе мультиметра, чтобы не вспоминать каждый раз, что они означают.

А для чего вам нужен мультиметр?

Подписывайтесь на нас в Telegram

Все статьи под рукой

Источник

Мультиметрами сегодня пользуются не только профессионалы. Современные
портативные приборы успешно осваивают радиолюбители, автовладельцы и домашние
мастера, которые предпочитают самостоятельно выявлять неисправность в проводке
или электрооборудовании. Тем, кто планирует использовать такой тестер, стоит
познакомиться с ним поближе. Для начала уточним, что такое мультиметр, что он
измеряет и для чего нужен.

Мультиметр — это прибор, предназначенный для комплексной диагностики различных
элементов электросетей и оборудования. В соответствии с названием он
объединяет в себе нескольких измерителей. Самая простая модель выполняет
функции амперметра, вольтметра и омметра, т.е. определяет силу тока,
напряжение и сопротивление. А приборы с расширенным функционалом могут
измерять емкость, частоту напряжения, индуктивность, температуру. С их помощью
можно собрать электросхему, провести диагностику электронных устройств,
протестировать транзисторы и диоды, выявить обрыв электросети, обнаружить
скрытую проводку и т.п. Среди индивидуальных пользователей особенно популярны
удобные ручные модели.

Как выглядит портативный мультиметр?

Подобно мобильным гаджетам электротестеры легкие, компактные, питаются от АКБ
и хорошо помещаются в ладонь. У них есть два тестовых провода (щупа), для
фиксации которых некоторые модели снабжены креплениями. Приборы с опцией
измерения температуры комплектуются термопарой. Мультиметры часто имеют
LED-фонарь, подсветку экрана и цветовой индикатор. Некоторые снабжены откидной
подставкой и подвесной петлей.

На передней стороне корпуса находятся разъемы для подключения проводов,
переключатель режимов и экран снятия показаний. Ответ на вопрос, как с этим
работать, зависит от того, какой мультиметр у вас в руках ― аналоговый или
цифровой.

В первом случае указателем измерений является стрелка, а считывать значения
нужно по одной из нескольких шкал в зависимости от измеряемого параметра.
Аналоговые тестеры ограничены в функциях, поэтому обычно это 3 шкалы: силы
тока, напряжения и сопротивления. Каждая из них отмечена соответствующим
символом и цветом.

Цифровой мультиметр анализирует измерения и выводит числовые показатели на
ЖК-дисплей, что значительно облегчает работу. Количество выводимых на экран
результатов зависит от режима измерений. Их у цифрового прибора может быть
значительно больше, чем у аналогового. Главное ― задать необходимые параметры.

RGK DM-10

Питание2 батарейки ААА х 1,5 В
Выбор диапазонаручной/автоматический
Макс. напряжение между входами мультиметра и землей, В600

Подробнее

RGK DM-20

Питание4 батарейки ААА, 1,5 В
Выбор диапазонаручной
Макс. напряжение между входами мультиметра и землей, В1000

Подробнее

Как разобраться с обозначениями на мультиметре?

Вначале множество символов может вызвать растерянность. Но все не так сложно,
если расшифровать пиктограммы и вспомнить, как обозначается переменный ток,
как выглядит значок постоянного тока, какой буквой отмечают сопротивление и
где на мультиметре Омы. Количество знаков зависит от возможностей конкретной
модели. Приведем самые распространенные из них в разных вариантах маркировки.

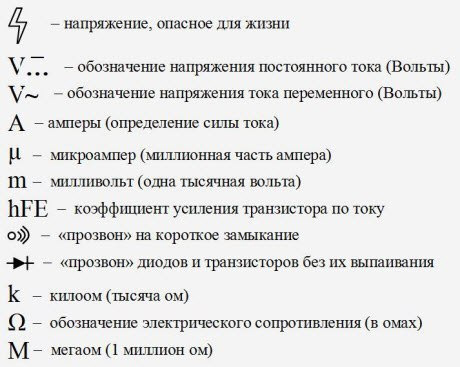

Символы на экране и на панели управления

V― или DCV― измерение постоянного напряжения (DC), Вольт;

V~ или ACV ― измерение переменного напряжения (AC), Вольт;

m или mV ― напряжение в милливольтах;

А― или DCA ― определение силы постоянного тока (DC ), Ампер;

А~ или ACA ― определение силы переменного тока (АC), Ампер;

m или mА ― сила тока в миллиамперах;

μ или μА ― сила тока в микроамперах;

Ω ― определение электрического сопротивления, Ом;

к или кΩ ― сопротивление в килоомах;

М или МΩ ― сопротивление в мегаомах;

Т или °C / °F ― режим измерения температуры (по Цельсию и Фаренгейту);

NCV ― датчик бесконтактного измерения напряжения;

Hz% ― определение частоты и коэффициента заполнения;

100 mF ― измерение емкости
конденсаторов;

― режим прозвонки цепи;

― проверка диодов;

hFE ― тестирование транзисторов;

OFF ― выход.

Кнопки управления

На портативном мультиметре их обычно 2 или 3:

HOLD ― кнопка для переключения и фиксации отображаемых на дисплее
показателей. В функции прозвонки цепей и диодов служит для циклического
переключения между этими режимами. В некоторых моделях отвечает за включение
LED-фонаря.
SEL/REL ― для переключения прибора между режимами (SEL) и для получения
относительных измерений (REL).
HOLD/SEL ― так выглядит общая кнопка в приборах, где отсутствует опция
относительных измерений.
― кнопка включения подсветки
дисплея.

Разъемы

Гнезда для подключения щупов находятся в нижней части панели и отмечены
значками измеряемых параметров. В некоторых моделях они маркированы цветом,
что помогает быстро сориентироваться, куда какие провода подключать в данном
мультиметре: красный щуп (фазная клемма) ― к красным, а черный (нулевая
клемма) ― к черному разъему. Количество и маркировка отверстий зависит от
функциональности прибора. Узнать их назначение помогут символы:

10 А max или 20 А max ― для измерения больших токов до 10/20 А.
VmAμA ― для измерения малых токов, а также любого напряжения и
сопротивления.
Отдельное гнездо со множеством пиктограмм ― служит для прозвона цепей,
диодов и транзисторов, измерения частоты. В моделях с тремя разъемами для
этого служит гнездо VmAμA.
COM ― общее гнездо для подключения черного провода.

Для тестирования транзисторов используется специальный разъем NPN/PNP, куда
вставляются транзисторные контакты. Это гнездо может находиться и в верхней, и
в нижней части панели управления.

Как мультиметром измерить силу тока

Во многих ситуациях (для адекватной установки и защиты электрооборудования,
при проведении ремонтных работ и т.п.) нужно уточнять силу переменного или
постоянного тока. Проще всего сделать это мультиметром, следуя простому
алгоритму:

Узнайте предельно возможную силу тока в цепи, чтобы правильно выбрать гнездо
для подключения щупа.
Отключите питание измеряемого узла.
Установите переключатель в область А~ для переменного или А― для постоянного
тока (может быть общий символ). Если токовый диапазон измеряемой цепи
неизвестен, выберите вначале максимальное значение, чтобы потом постепенно
уменьшать его.
В зависимости от предельной величины измеряемого тока воткните красный щуп в
гнездо VmAμA или 10 А (20 А), а черный ― в гнездо СОМ.
Соедините щупы с контактами цепи по последовательной схеме. Если все сделано
верно, на экране появятся результаты измерений

Как мультиметром проверить напряжение

Напряжение ― самый часто измеряемый параметр тока, ведь поводов для этого
много. Если в доме часто перегорают лампы, периодически меняется интенсивность
их свечения или без видимых причин выходит из строя бытовая техника, стоит
проверить напряжение в сети. Наблюдая динамику падения напряжения в
аккумуляторе, можно понять, насколько он разрядился.

При измерении постоянного и переменного напряжения порядок действий
одинаковый:

Установите переключатель в область V~ для переменного или V― для постоянного
напряжения (может быть единый символ). Выберите предел измерений.

Для этого надо учитывать диапазон напряжения в измеряемой цепи. Если он
неизвестен, вначале установите переключатель на большее значение, а затем
понижайте его. Если заданный предел будет слишком низкий, значение напряжения
не определится. Например, если для АКБ с напряжением в 1,5 В выбрать диапазон
измерений ниже этого значения, то прибор покажет 1 или OL. Это значит, что в
заданном диапазоне предел измерений достигнут. Тогда его следует повысить.
Например, измеряя напряжение на клеммах автомобиля с напряжением 12 В, можно
выставить предел в 20 В.

Вставьте красный провод в разъем с символами VΩmA (или множеством
пиктограмм), а черный ― в гнездо СОМ.
Подсоедините щупы к соответствующим контактам цепи по параллельной схеме ―
на дисплее появится показатель напряжения.

Разница в измерении постоянного и переменного напряжения состоит в том, что
постоянное имеет полярность, а переменное нет. В первом случае при ошибочном
подключении щупов на дисплее появится знак «-», что говорит о неверно
выбранной полярности. Во втором случае прибор никак не отреагирует.

Как мультиметром проверить сопротивление

Порядок действий аналогичен предыдущим операциям:

Отключите питание и разрядите конденсаторы, чтобы внутреннее сопротивление
компонентов цепи не влияло на результат. Если возможное сопротивление
тестируемого элемента неизвестно, нужный диапазон измерения устанавливают
экспериментально, начиная с максимального и постепенно уменьшая.
Установите переключатель в область режима Ω.
Вставьте красный провод в гнездо с символами VΩmA (или множеством символов),
а черный ― в гнездо СОМ.
Подключите щупы к исследуемой цепи.

При оценке результатов измерений надо учесть, что выведенный на экран
показатель будет включать и сопротивление щупов мультиметра. Для получения
точного значения можно отдельно измерить сопротивление щупов, а затем вычесть
результат из общего показателя.

Проверка целостности цепи

Поскольку результат измерений во многих мультитестерах сопровождается звуковым
сигналом, в обиходе эту операцию называют «прозвоном» или «прозвонкой». Что
нужно сделать, чтобы «прозвонить» провода на обрыв?

Поставьте переключатель в режим, отмеченный знаком звуковой волны и/или
диода. Убедитесь, что питание цепи отключено.
Подключите красный провод к разъему со знаком VΩmA (или множеством
символов), а черный ― к гнезду СОМ.
Приложите щупы к контактам измеряемого элемента, замыкая цепь.

Если зуммер непрерывно звенит и светится зеленый индикатор, значит,
целостность цепи не нарушена. Если звукового сигнала нет, а индикатор красный
― цепь разорвана.

Как прозвонить диоды

Перед проверкой диода, входящего в состав цепи, необходимо отключить в ней
напряжение и полностью разрядить конденсаторы. Далее по порядку:

Установите переключатель в режим проверки диода.
Вставьте красный провод в гнездо VΩmA (или многозначное с символом диода), а
черный ― в гнездо СОМ.
Подсоедините красный щуп к положительному полюсу диода, а черный – к
отрицательному.

Если цепь с измеряемым диодом разомкнута или у него обратная полярность, на
экране появится символ OL. Если цветовой индикатор красный, а зуммер подает
непрерывный сигнал, значит диод неисправен. Зеленый индикатор и короткий
звуковой сигнал покажут, что диод целый.

При тестировании диодов по напряжению нужно учитывать, что диапазон нормы
зависит от мощности и типа диода. Например, для германиевых она находится в
пределах 150–250 мВ, для кремниевых ― порядка 350–700 мВ, для диодов Шоттки ―
100–200 мВ. Изменения в ту или другую сторону могут говорить о разрушении
кристалла. Но приведенные параметры относятся только к диодам малой и средней
мощности.

RGK DM-25

Питание3 батарейки ААА, 1,5 В
Температураот -40°С до +400°С
Макс. напряжение между входами мультиметра и землей, В999,9

Подробнее

RGK DM-30

Питание2 батарейки ААА, 1,5 В
Температураот -20°С до +400°С
Макс. напряжение между входами мультиметра и землей, В600

Подробнее

Как найти фазу тестером

Фазу можно определить в режиме V~ (напряжение переменного тока), установив
нужный диапазон измерения. Один щуп заземляют, а другим проверяют клеммы
контактов или провод. Значение напряжения, появившееся на дисплее, покажет,
что проверяемая клемма или провод ― это фаза. Соответственно, отсутствие
напряжения укажет на ноль.

Как мультиметром проверить транзисторы

В радиотехнике и электронике транзисторы используются в качестве генераторов,
усилителей и преобразователей электрического сигнала. Важным показателем их
пригодности является коэффициент усиления. Для проверки транзистора нужно
знать его тип и структуру: биполярный (npn или pnp) или полевой (n-канальный
или р-канальный).

Прозвон биполярного транзистора

Каждый транзистор имеет три контакта: эмиттер (Е), коллектор (С) и базу (В) ―
общую часть, контактирующую с двумя другими. Определить их расположение можно
опытным путем, прикладывая к ним щупы и меняя полярность.

Для этого ставим переключатель в режим проверки диодов. Подключаем черный щуп
— к гнезду COM, а красный — к гнезду VΩmA (или со знаком диода). И касаемся
щупами контактов, поочередно соединяя их парами. Пара эмиттер–коллектор не
откроется при любой полярности (на экране не появится ничего). А пары
база–эмиттер и база–коллектор при верной полярности покажут переход сигнала.

Для проверки коэффициента усиления транзистора надо установить переключатель в
положение hFE. Затем вставить контакты В, С и Е в соответствующие отверстия
гнезда NPN/PNP. На экране отразится значение коэффициента. Значение «0»
указывает на неисправность транзистора или на плохой контакт с разъемом
мультиметра.

Прозвон полевого транзистора

В полевом транзисторе проводящей частью является полупроводниковый канал p-
или n-типа. Ток проходит через электроды, определяемые как Сток, Исток и
Затвор. Работоспособность таких транзисторов нужно проверять осторожно, лучше
с антистатическим браслетом на руке и на антистатическом столе. Алгоритм
такой:

Установить переключатель в режим проверки диодов. Черный провод вставить в
гнездо СОМ, красный ― в гнездо VΩmA (или со знаком диода).
Обесточить транзистор, замкнув его контакты любым металлическим предметом.
Черный щуп поставить на Сток (D), а красный ― на Исток (S) ― на экране
появится значение перехода встроенного встречного диода (p-n).
Красным щупом коснуться Затвора (G) ― транзистор приоткроется.
Вернуть красный щуп на Исток (S) ― значение перехода уменьшилось, значит,
транзистор открылся частично или полностью (сопротивление отсутствует), на
что укажет звук зуммера.
Черный щуп переносим на Затвор (G), закрывая транзистор.
Возвращаем черный щуп на Сток (D) ― транзистор полностью закрывается,
показатели перехода возвращаются к исходным, на дисплее ― 1 или OL. Значит,
транзистор в порядке, т.к. сопротивление затвора у исправного полевика
должно быть равно бесконечности.

Этот алгоритм прописан для проверки n-канального транзистора. Для р-типа
порядок тот же, просто нужно изменить полярность (поменять местами красный и
черный щупы).

Опция измерения температуры

Перегрев и загрязненность рабочей среды плохо влияют на работу
электрооборудования и электронных приборов. Быстрее выходят из строя обмотки
двигателей, электронные схемы, транзисторы и т.п. Тестеры с опцией измерения
температуры дают возможность контролировать работу этих устройств в сложных
условиях.

Такие приборы комплектуются специальным зондом на основе термопары, который
измеряет температуру тестируемого объекта. Они имеют особо прочный
изолированный корпус, поэтому их можно использовать даже в агрессивных средах,
связанных с открытым горением, наличием ядовитых веществ и т.п. Мультиметр
считывает и анализирует информацию за 2–3 секунды, а диапазон измерений может
составлять от -40 до 1000°С.

Техника безопасности при работе с мультиметром

Работа с электричеством требует особой аккуратности. Безопасность оператора
можно обеспечить, соблюдая ряд простых правил.

Перед измерениями обесточивайте цепь. Если необходима работа под
напряжением, используйте средства защиты (диэлектрические перчатки, коврик и
т.п.), снимите часы и украшения.
Старайтесь не держать включенный прибор в руках (повесьте его или положите).
Следите, чтобы на щупах не было оголенных участков, лишенных изоляции.
Не касайтесь руками оголенных проводов и разъемов, неиспользуемой клеммы или
измеряемой цепи.
Не работайте с прибором при снятой крышке батарейного отсека.

Мультиметр действительно может поразить новичка многообразием значков на
приборной панели. Но иначе и быть не может, когда один измеритель заменяет
собой несколько разных приборов. Зато, если освоить основной порядок действий,
можно получить средство комплексного исследования электрических параметров,
которое легко помещается в карман!

Источник

Мультиметр — это незаменимый инструмент для электриков, инженеров и любителей электроники. Предназначен для проверки параметров электроцепи — измеряет такие характеристики как напряжение, ток, сопротивление. Способен выявить место обрыва в электрической линии — прозвонить цепь.

Мультитестеры, как их еще называют, выпускаются в разных моделях — отличия кроются в функционале, диапазонах измерений, наличии автоматики.

В статье мы расскажем, как пользоваться мультиметром, разберем его конструкцию и функции.

Зачем нужен мультиметр

Тестер необходим для диагностики и ремонта электрооборудования. С его помощью можно проверить исправность проводов, датчиков, переключателей, трансформаторов. Есть бытовые и промышленные модели — проверить работоспособность чайника простым тестером не составит труда.

Проверка работоспособности чайника мультиметром

Может замерить параметры питания, а именно напряжение и ток, что особенно полезно при работе с электронными устройствами. Также станет вспомогательным инструментом для работы с транзисторами, способен измерить емкость конденсаторов и частоту.

Конструкция

Пользоваться мультиметром удобно благодаря резиновым вставкам. Электронный механизм облачен в пластиковый корпус, состоит из нескольких основных частей:

Дисплей — отображает результаты исследований.

Механизм выбора режима — регулятор для выбора измерения сопротивления, частоты, емкости, тока.

Разъемы для присоединения щупов — к ним подключаются измерительные провода.

Щупы — применяются для подключения мультиметра к проверяемому устройству или цепи.

Питание устройства происходит от батареи «Крона» 9В, некоторые модификации оснащены фонариком.

Сфера применения

Универсальный инструмент пользуется в разных областях деятельности:

Электромонтаж. Электрики в работе пользуются тестерами, чтобы проверить исправность электропроводки, выявить неполадки в электросистемах зданий. Устройства помогают прозванивать линию.

Проверка исправности розетки мультиметром

Автомобилестроение. Автомеханики проверяют мультиметром: аккумуляторы, генераторы, стартеры, датчики. Таким способом можно выявить неполадки и предотвратить серьезные поломки.

Производство и обслуживание электротехники. Инженеры-электронщики и специалисты по ремонту бытовой техники активно пользуются мультиметром для тестирования схем, проверки компонентов и настройки оборудования. Это касается как сборки с нуля, так и обслуживания существующего оборудования.

Домашнее использование. Простой обыватель пользуется устройством для решения бытовых задач. Мультиметром простой модели можно проверить исправность бытовых приборов (например, чайника или электрической плиты), протестировать элементы питания, проверить домашнюю проводку.

Энергетика и энергосбережение. Специалисты в области энергетики пользуются мультиметром для мониторинга потребления электроэнергии и поиска путей оптимизации энергетических затрат.

Радиоэлектроника и телекоммуникации. Радиолюбители пользуются мультиметром для настройки радиочастотных устройств, тестирования антенн. Необходим инструмент для того, чтобы проверить уровень сигнала.

Строительство. Строители пользуются тестером для проверки состояния электропроводки в зданиях, установки и диагностики электрооборудования.

Аналоговые и цифровые мультиметры

Аналоговые модели — устройства с механической стрелкой, которая перемещается вдоль шкалы, отображающей измеряемую величину мультиметром.

Преимущества:

Простая конструкция, несложные механизмы долговечнее в работе.
Есть возможность наблюдать изменения параметра в реальном времени.
Низкая стоимость по сравнению с цифровым мультиметром.

Цифровым мультиметром результаты измерений отображаются через дисплей, используются электронные схемы для обработки сигналов. Зависят от источника питания, но пользуются большим спросом.

Преимущества:

Высокая точность и стабильность измерений.
Легкая считываемость результата через ЖК дисплей.
Дополнительные функции, такие как автоматический выбор диапазона, хранение данных, звуковая индикация.

Краткое описание измеряемых параметров и их обозначения

Количество функций отличается в зависимости от предназначения и ценовой категории мультиметра. Устройства измеряют основные параметры:

Напряжение (ACV и DCA) — показывает разницу постоянного и переменного напряжения.
Ток (A) — измеряет количество электричества, проходящего через цепь за единицу времени.
Сопротивление (Ω) — определяет величину сопротивления элемента или участка цепи.
Емкость (F) — измеряет способность конденсатора накапливать электрический заряд.
Частота (Hz) — проверяет частоту переменного тока или сигнала.

Назначение разъемов для подключения щупов

Классическая модель оборудуется тремя разъемами, куда можно присоединить щупы:

COM (общий): черный провод всегда подключается сюда, предназначен для подключения «минуса».
VΩmA: используется для измерения напряжения, сопротивления и малых значений тока (не более 200 мА).
10A: способен замерить большие значений тока (обычно до 10 ампер).

Какие еще могут быть кнопки

Дополнительные кнопки увеличивают функциональность измерителя и его полезность. Например, можно пользоваться опциями:

HOLD. Удерживает последнее показанное значение на экране — фиксирует данные, когда под рукой нет ручки.

MAX/MIN. Фиксирует максимальное и минимальное значения во время измерения. В некоторых моделях можно регулировать эти пределы.

BACKLIGHT. Включает подсветку экрана для удобства работы в условиях недостаточной освещенности.

LED. Включение подсветки фонарика.

Разрядность, разрешение, погрешность

Эффективность тестера складывается из понятия точности. На это влияют три фактора:

Погрешность. Возможная ошибка измерения, выраженная в процентах от показания. У каждой модели своя предельная погрешность (это прописано в инструкции). Например, для ремонта электрооборудования нужен мультиметр с погрешностью не более чем в 0,025% для того, чтобы проверить электроузлы пойдет тестер с погрешностью в 5%.
Разрядность. Этот показатель выражается в цифрах — чем больше цифр после запятой показывает устройство, тем тщательнее была проведена диагностика.
Разрешение. Параметр, обозначающий наименьшее изменение величины, которое можно зафиксировать мультиметром.

Как выставить нужный режим

Чтобы начать пользоваться измерительным прибором, нужно повернуть переключатель выбора режима в нужное положение. Стоит воспользоваться инструкцией от производителя, ведь каждая модель функционирует по-своему.

Постоянное напряжение. Необходимо перевести режим на контроллере в DCV и вставить щупы в такой последовательности: черный щуп — в разъем COM, красный — в разъем VΩmA. Далее нужно определить диапазон (фактическое напряжение исследуемой зоны цепи не должно превышать значение заданного диапазона). Постоянное напряжение представлено в таких диапазонах: 200 мВ, 2000 мВ, 20 В, 200 В, 1000 В.

Переменное напряжение. Измерения безопаснее всего проводить в диэлектрических перчатках. Следует выбрать режим ACV, выбрать диапазон 200 В или 750 В. Подключение щупов при таком виде измерений не нуждается в соблюдении полярности.

Сила тока. Поверните регулятор в положение A (Амперы) или DCA (Постоянный ток), в зависимости от типа тока, который вы собираетесь измерять. Если вы примерно знаете, какая сила тока ожидается, установите соответствующий диапазон. Если сила тока неизвестна, начните с максимального диапазона и постепенно снижайте его для получения наиболее точного результата.

Чтобы проверить силу тока, мультиметр должен быть включен последовательно с нагрузкой. Это значит, что нужно разорвать цепь и подключить мультиметр в разрыв. Черный щуп подключите к разъему COM, а красный — к разъему, соответствующему выбранному диапазону измерения тока (обычно это mA или 10A).

Сопротивление. Этот параметр можно проверять только при не работающей цепи питания — пункт прописан в инструкции для безопасности пользователя. Если в цепи присутствуют конденсаторы, их необходимо разрядить или удалить перед измерением сопротивления. Конденсаторы обычно хранят заряд, что может повлиять на точность измерений. Поверните регулятор мультиметра в положение Ω, соответствующее измерению сопротивления.

Подключите черный щуп к разъему COM на мультиметре, а красный щуп к разъему, соответствующему выбранному диапазону измерения сопротивления.

Как прозвонить цепь мультиметром?

Прозвонка позволяет проверить целостности цепи или ее компонента. Если цепь замыкается, мультиметром подается звуковой сигнал — он оповещает о том, что цепь исправна. Чтобы прозвонить линию, нужно использовать специальный отдельный разъем.

Когда устройство начинает прозванивать, оно подает небольшой ток через проверяемую цепь. Если цепь замкнута, ток проходит, и мультиметром издается звук. Если цепь разомкнута, звука нет, что означает наличие неисправности. Также, можно проверить результат на дисплее — разрыв обозначается цифрой 1.

Компания «СЕМ ТЕСТ ИНСТРУМЕНТ» представляет широкий ассортимент цифровых мультиметров бытовых и для промышленных целей — на все товары бренда CEM распространяется гарантия. Также наших покупателей ждут акции и скидки. Отправляем продукцию по Москве и по регионам России. Многолетний опыт дилерской деятельности позволил нам открыть собственный дочерний завод, где повысили стандартизацию выпускаемой продукции и регулярно обновляем модельный ряд товаров.

Источник фото: cem-instruments.ru, ru.freepik.com

Источник

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер».

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

👉 Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

🚨 Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)
ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.
Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт.

Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро ! Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

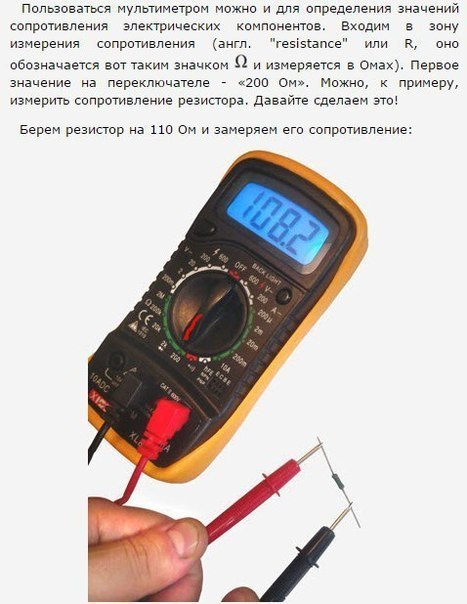

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.
Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).
Порядок «щупов» в розетке роли не играет.

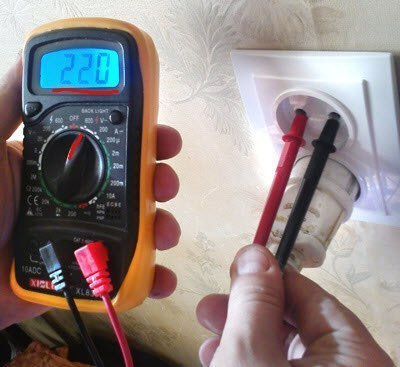

Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны ! Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

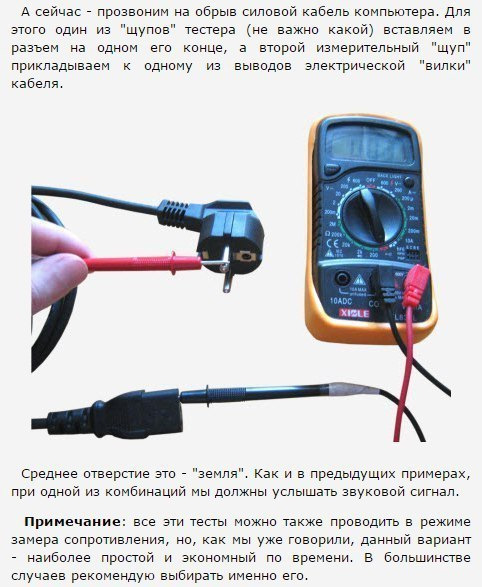

Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

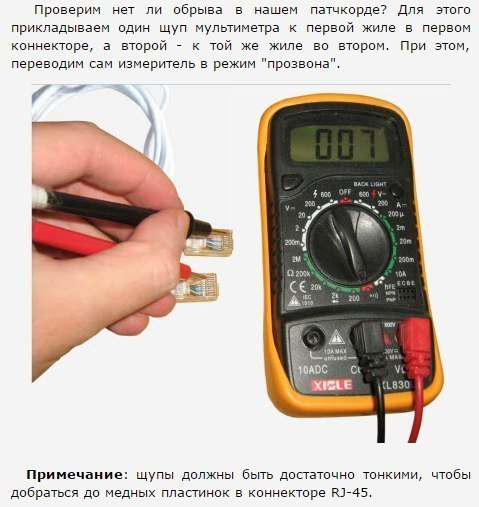

В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии «петлю».

Источник

Как пользоваться мультиметром: подробная инструкция по применению

Электромонтажные работы невозможны без измерения напряжения, сопротивления и иных характеристик электрического тока. Сделать это можно при помощи разных устройств, но удобнее и надежнее всего мультиметр. Этот компактный прибор подойдет как для дома, так и для профессионального применения. В последнем случае можно выбрать многофункциональные модели с десятком дополнительных опций, которые облегчают выполнение поставленных задач и расширяют возможности мастера.

Что измеряют тестером

Мультиметры настолько разнообразны по набору функций, что можно подобрать прибор конкретно под запланированные задачи. Тестер незаменим при ремонте электроники и бытовой техники, с его помощью можно прозвонить провода и определить место разрыва. Использование мультиметра значительно ускоряет проведение работ и позволяет избежать электротравм от тока.

С помощью надежных мультиметров всегда можно измерить:

силу электрического тока и его напряжение;
сопротивление на определенном участке цепи или отдельных ее элементов;
температуру;
индуктивность;
емкость накопителей энергии (конденсаторов);
«прозвонка» цепи на обрыв.

Помимо стандартного набора функций в мультиметре могут быть предусмотрены и дополнительные опции. Приборы могут быть с подсветкой, что особенно удобно в условиях плохой видимости, режимом тестирования диодов, автоотключением питания при длительном неиспользовании устройства. В некоторых инновационных моделях можно зафиксировать результаты измерений и сохранить их во внутренней памяти аппарата. Удобная для пользователей опция – индикация перегруза и отражение заряда батареи.

Качественные приборы спроектированы с защитой, отключающей аппарат при некорректной настройке предела измерений. Несмотря на всю простоту конструкции, нужно знать, как пользоваться мультиметром, так как иначе полученные данные могут быть недостоверными.

Виды мультиметров

Все приборы для измерения свойств электрического тока делятся на две большие группы – аналоговые и цифровые.

Аналоговые приборы – это стрелочные мультиметры, в основе их конструкции магнитноэлектрические чувствительные измерители, шунты и добавочные резисторы. Информация, полученная во время проверки, отражается на градуированной шкале путем отклонения стрелки.

Аналоговые приборы ценятся за:

низкую цену;
высокую чувствительность ко всем изменениям в электроцепи;
точность снятия показаний независимо от помех.

Эти приборы вполне подходят для применения дома, если речь идет о ремонте не слишком высокочувствительной электроники. Их недостатками считаются:

высокая погрешность результатов;
необходимость в предварительной подготовке – для нелинейной шкалы нужно перед измерениями настраивать устройство при помощи регулятора;
сниженное внутреннее сопротивление устройства;
отсутствие режима, при котором полярность определяется автоматически.

Аналоговым прибором нельзя измерить напряжение и переменный ток. Тем не менее, такой мультиметр востребован при тестировании электронных компонентов, когда необходимо точно установить тенденцию и направление величины.

Цифровые тестеры появились относительно недавно. Это усовершенствованные мультиметры, точно и быстро измеряющие все необходимые для работы параметры. Именно такими приборами рекомендуется пользоваться новичкам, так как они просты в обслуживании и выдают высокоточные измерения.

К преимуществам цифровых моделей мультиметров относят:

Получение понятной информации. На экран выводится число в нужных единицах с 1 или 2 знаками после запятой. То есть расшифровывать видимое значения не нужно;
В случае замены полярность числа отображаются сразу со знаком минус;
Внутреннее сопротивление прибора оптимальное, поэтому погрешность сведена к минимуму.

В цифровых мультиметрах хорошо продумано управление, выводимые на экран значения видны максимально четко, а разобраться в устройстве прибора сможет и человек без технического образования.

Однако и у таких моделей есть определенные минусы. В первую очередь они имеют высокую чувствительность, поэтому при помехах могут выдать неверную информацию. Искажаться измерения могут, если заряд батареи критически снижен. В большинстве моделей экран тусклый, поэтому необходимо работать в условиях достаточной освещенности.

В цифровых тестерах предусмотрен разъем для их подключения через кабель к компьютеру. Это необходимо для того, чтобы вести запись измерений, обрабатывать и анализировать результаты.

Конструкция мультиметра

Мультиметр считается универсальным устройством для измерения основных характеристик электрического тока. Прибор с минимальной комплектацией включает в себя омметр (сопротивление), вольтметр (напряжения) и амперметр (силы тока). В более подвинутых моделях функционал значительно расширен. Разнообразие измерительных инструментов позволяет подобрать устройство под свои нужды.

Форма тестера обычно прямоугольная, на передней панели имеются кнопочные или простые поворотные тумблеры изменения режимов и дисплей. Замеры проводятся при помощи двух стандартных щупов (разноцветных), которые подключаются по бокам прибора с учетом нанесенных на корпус обозначений. Маркировка пишется английскими буквами или общепринятыми символами. Работать с мультиметром необходимо имея хотя бы минимальные знания об устройстве электротехники.

Тестеры разделены на зоны, показывающие определенный вид напряжения в обследуемой электрической сети:

ACV (V~). Эта зона показывает переменный ток;
Маркировка DCV (V-). Зона прибора, показывающая постоянный ток;
Ω. Значок сопротивления в электротехнике или на обследуемом участке электроцепи;
DCA (A-). Зона измерения постоянного тока

Количество гнезд, в которые вставляются щупы, может быть различными и зависит от функций модели. Подключать щупы необходимо только в правильные разъемы. Большинство производителей используют стандартную маркировку гнезд:

10А-. Этот разъем для плюсового датчика (красного), используется при замерах показателей постоянного тока силой не более 10 А;
VΩmA (VΩ, V/Ω). Так маркируют разъем для плюсового щупа при измерении постоянного тока (до 200 мА), напряжения и для прозвонки электрической цепи;
COM (COMMOM). Идентичный на всех типах мультиметров разъем, в который вставляется черный щуп;
20 А. Это гнездо обычно есть только на профессиональных тестерах. Разъем используется также, как и 10 А, но предел измерений достигает уже 20 А.

К каждому новому прибору обязательно прикладывается инструкция, на которую необходимо ориентироваться, выбирая гнезда для подключения щупов. Обязательно ее нужно изучать, если вы приобрели прибор с десятком новых функций, особенно если вы раньше пользовались только простым мультиметром.

Особенности работы мультиметра

Тем, кто имеет самые минимальные знания в устройстве и работе электротехнических приборов, использовать мультиметр будет легко. Ниже приведена информация для тех, кто раньше не сталкивался с тестером. Однако, необходимо понимать, что при отсутствии элементарного опыта при неправильной эксплуатации тестера возможно поражение электрическим током, что может быть крайне опасно для человека.

Измерение постоянного напряжения

Этот режим предназначен для измерения имеющегося напряжения в элементах питания. В большинстве электрических цепей потенциал постоянного тока в пределах 24 А. Чтобы снять показания, прибор в первую очередь переводится в нужное положение. Замер (при отсутствии точных данных) рекомендуется начинать делать, поставив переключатель в максимальное значение. После этого диапазон постепенно уменьшается до тех пор, пока не получится нужная размеренность. Если на дисплее вы видите значение 003, то это указывает на необходимость снижения диапазона.

Если на дисплее отражается 1 или любое другое некорректное число, то в большинстве случаев это указывает на неправильно выставленный режим мультиметра. Вторая причина проблемы – низкий предел определяемого параметра. Иначе говоря, напряжение в источнике питания должно быть меньше в сравнении с пределом, выбранном вами на тестере.

Обратите внимание! Если на дисплее устройства результат показан с минусом, то нужно проверить полярность подсоединения щупов («плюс» должен быть подключен к «плюсу», а «минус» к «минусу»).

Измерение постоянного напряжения мультиметром

Режим для измерения напряжения активируется переключением в зону ACV. На стандартных мультиметрах есть два диапазона – один до 200 В, второй до 750 В. Для определения напряжения в бытовой электрической сети в 220 В переключатель необходимо выставить на положение 750 В и в каждое отверстие сетевой розетки вставить по щупу. На дисплее вы увидите напряжение, которое есть в сети именно в момент измерения. Нормальные показания соответствует значению 210-230 В, отклонение от этих величин уже не считается нормой.

Режим измерения переменного напряжения в мультиметре

Измерение силы переменного и постоянного тока

Простые мультиметры измеряют только постоянный ток в электрических проводах. Если нужны параметры переменного, то потребуются приборы, в комплект которых входят токоизмерительные приспособления – клещи.

Измерение постоянного тока проводится по следующему алгоритму:

переключатель прибора переводится в режим DCA;
щуп-датчик в красной обмотке подсоединяется к гнезду с маркировкой 10 А, черный вставляется в разъем COM;
если значение тока в пределах 200 мА, то красный датчик нужно переставить в гнездо с маркировкой 200 мА.

Однако измерения даже при известных значениях лучше начинать с вставки щупа в гнездо 10 А, в последующем его при необходимости можно будет переставить. Это позволит избежать перегрева и выхода из строя мультиметра. Аналогично поступают и с переключателем. То есть вначале выставляют максимальный ток, затем диапазон плавно снижают до минимальной величины в 2000 мА.

При измерении значения нужно помнить о том, что щупы нужно подключать черный к «плюсу» проводника, а красный к «плюсу» источника питания.

При измерении переменного тока нужны клещи, в которых реализован принцип электромагнитной индукции. Определяют ток бесконтактным методом, помещая проводник в электромагнит. Первичный, то есть измеряемый ток, будет пропорционален тому, который появляется на обмотке электромагнита, то есть вторичному. За счет такой работы прибора очень просто рассчитывается требуемое значение переменного тока.

При проведении измерений на тестере выбирается максимальный предел, проводник вводится внутрь клещей и на дисплее сразу появляется показатель в амперах.

Определение мультиметром сопротивления

Чтобы найти сопротивление нужно переключатель перевести в режим Ω и найти требуемый диапазон. Один датчик помещают к одному из входов, второй соответственно к другому. На экране сразу высветится величина сопротивления. Меняя диапазон, находят размерность электрического сопротивления. Если на экране вы видите 0, то нужно снизить диапазон, а если цифру 1, то его нужно повысить.

Прозвон проводов

Прозвон проводят для определения целостности электрических проводов. Мультиметр при использовании определяет в замкнутом контуре цепи сопротивление. Если сопротивление приближается к нулю, то это указывает на то, что контур замкнут. Большинство аппаратов при этом издают звуковой сигнал, поэтому этот способ и называется прозвонкой.

Предварительно мультиметр переключается в нужный режим, один датчик присоединяется к одному из концов проводника, другой ко второму концу. Если индикация (звуковая, световая или в виде информации на экране) есть, то цепь считается целой.

Определение мультиметром температуры

Приборы, которые могут определять температуру, поставляются в комплекте вместе с термопарой, так называют проводники из разных металлов. При контакте тестера с температурной средой между концами термопары образуется электропотенциал. Его измерение позволяет определить и температуру тестируемого объекта.

Определение температуры с помощью мультиметра

Мультиметры могут потребоваться даже дома в самый неожиданный момент, поэтому самый простой тестер желательно всегда иметь под рукой. Как пользоваться мультиметром может показать любой электрик, много информации о работе с устройством есть и в интернете. Но если вы не уверены в своих возможностях, то лучше для измерений напряжения, сопротивления и других значений приглашать специалиста. Тем, кто профессионально занимается обслуживанием электроприборов и электрических сетей нужны для работы модели с максимальным набором функций.

Источник
