Vostok ST-101 – портативная радиостанция с частотным диапазоном 400-520 МГц. Не имеет дисплея и клавиатуры, есть две программируемые кнопки, на которые рекомендуется назначать самые нужные функции для включения их одним нажатием, при этом на каждую клавишу можно назначить по две функции Для настройки частот подключается к компьютеру. Всего можно запрограммировать 16 каналов. Безлицензионные каналы LPD и PMR уже установлены производителем. Устройство комплектуется сверхъемким литий-ионным аккумулятором 3600 мАч. Также в комплекте идет 2 антенны, стандартная 15 см и удлиненная 36 см для передачи на больших расстояниях. Рукоятки переключения громкости и каналов расположены сверху. Предлагаем также посмотреть портативную рацию Vostok ST-101DW c двумя частотными диапазонами UHF и VHF.

Чтобы использовать радиостанцию Восток было удобно, в ней есть несколько полезных опций. Если руки при разговоре должны оставаться свободными, то нужно включить режим VOX. В нем передача активируется голосом. Можно не только не нажимать кнопку PTT, но и вообще не брать рацию в руки, а разговаривать через внешний микрофон (тангенту). Станцию лучше всего закрепить на поясном ремне с помощью специальной клипсы, которая входит в комплект. Если не предполагается радиосвязь на больших расстояниях, рекомендуется использовать режим ограниченной дальности. Это позволит дольше работать с рацией без подзарядки и в целом продлевает срок эксплуатации устройства. Встроенный скремблер предназначен для шифрования речи, если нужно говорить конфиденциально. Компандер сжимает звук при передаче и подавляет помехи, при этом заметно повышается разборчивость речи. На принимающей радиостанции эта функция также должна быть активна. Таймер TOT ограничивает время передачи, чтобы при случайно нажатии кнопки PTT радиостанция не перегрелась и не сломалась. Интервал времени до автоматического прерывания можно задать в настройках, максимальное значение 5 минут. Есть возможность подключения к ретранслятору, для этого в радиостанции предусмотрен тональный сигнал 1750 МГц. В экстренной ситуации рация может подавать тревожный сигнал, для этого надо запрограммировать одну из боковых кнопок.

Технические характеристики:

Диапазон частот, МГц: 400-520;
Количество каналов: 16;
Мощность передатчика, Вт: 4/10;
Чувствительность приемника, мкВ: от 0,2;
Дисплей: нет;
Клавиатура: нет;
Аккумулятор: Li-Ion, 3600 мАч;
Программирование с компьютера: есть;
Дополнительные функции: включение передачи голосом VOX, скремблер, компандер, режим ограниченной дальности, таймер передачи TOT, сигнал тревоги, тональный сигнал для подключения к ретранслятору, режим экономии энергии, 2 программируемые кнопки;
Размеры, мм: 132х59х32;
Масса, г: 270.

Комплектация товара: радиостанция Восток ST-101, Антенна AL-101 SMA-штекер, Антенна AL-101L удлиненная (36 см) SMA-штекер, аккумулятор BP-101 Li-Ion 3600 мАч, зарядное устройство BC-101 типа «стакан», адаптер питания AC-101, поясная клипса CL-101, инструкция.

Смотрите также:

Vostok ST-101 DW
Vostok ST-203
Vostok ST-54
Vostok ST-203K
Vostok ST-73
Vostok ST-35
Vostok ST-52, максимум мощности передатчика — 5 Вт
Vostok ST-33, встроенная антенна, работа на мощности 3 Вт

Источник

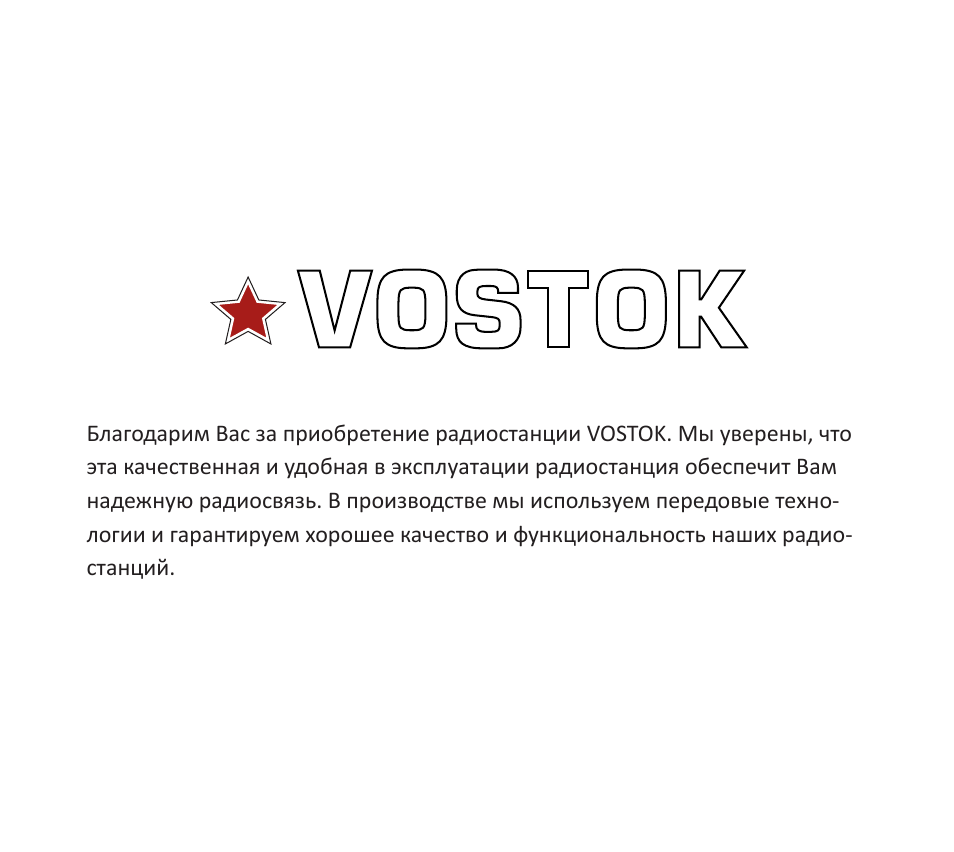

Благодарим Вас за приобретение радиостанции VOSTOK. Мы уверены, что
эта качественная и удобная в эксплуатации радиостанция обеспечит Вам
надежную радиосвязь. В производстве мы используем передовые техно-
логии и гарантируем хорошее качество и функциональность наших радио-
станций.

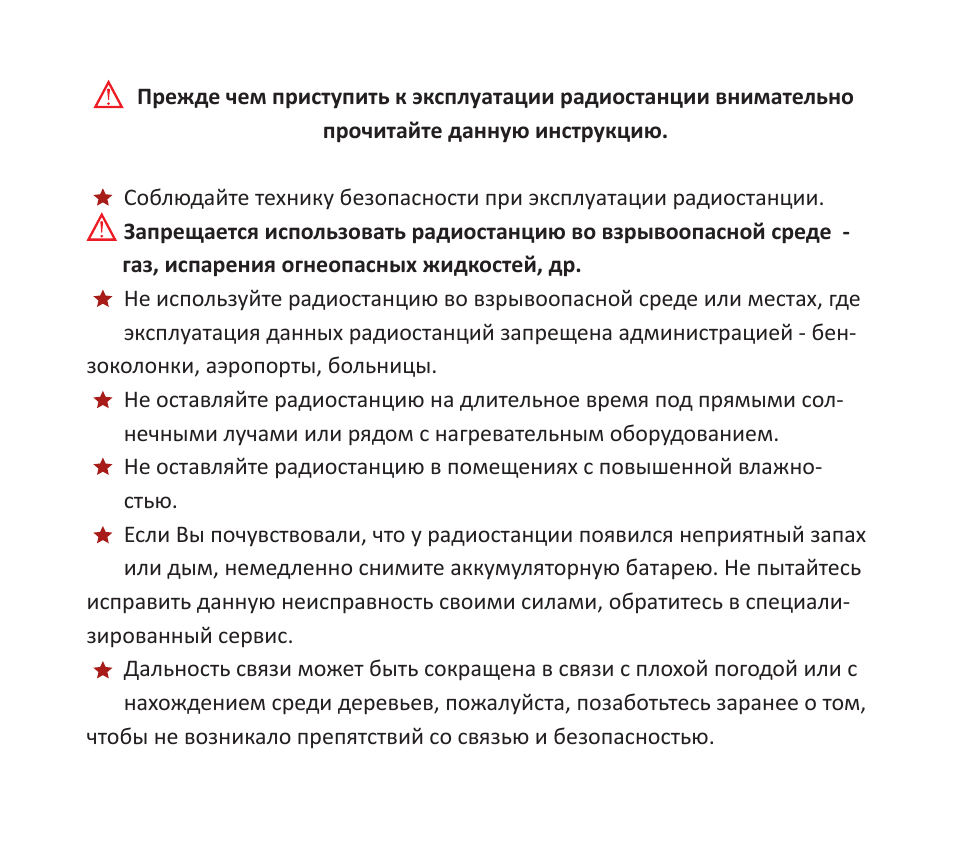

Прежде чем приступить к эксплуатации радиостанции внимательно

прочитайте данную инструкцию.

Соблюдайте технику безопасности при эксплуатации радиостанции.
Запрещается использовать радиостанцию во взрывоопасной среде —

газ, испарения огнеопасных жидкостей, др.

Не используйте радиостанцию во взрывоопасной среде или местах, где

эксплуатация данных радиостанций запрещена администрацией — бен-

зоколонки, аэропорты, больницы.
Не оставляйте радиостанцию на длительное время под прямыми сол-

нечными лучами или рядом с нагревательным оборудованием.

Не оставляйте радиостанцию в помещениях с повышенной влажно-

стью.

Если Вы почувствовали, что у радиостанции появился неприятный запах

или дым, немедленно снимите аккумуляторную батарею. Не пытайтесь

исправить данную неисправность своими силами, обратитесь в специали-
зированный сервис.
Дальность связи может быть сокращена в связи с плохой погодой или с

нахождением среди деревьев, пожалуйста, позаботьтесь заранее о том,

чтобы не возникало препятствий со связью и безопасностью.

Прежде чем приступить к эксплуатации радиостанции внимательн...

СОДЕРЖАНИЕ:

КОМПЛЕКТ ПОСТАВКИ …………………………………………………………………………….4

АККУМУЛЯТОРНАЯ БАТАРЕЯ ……………………………………………………………………6

УСТАНОВКА АКСЕССУАРОВ………………………………………………………………………10

ОРГАНЫ УПРАВЛЕНИЯ …………………………………………………………………………..13

ЭКСПЛУАТАЦИЯ РАДИОСТАНЦИИ …………………………………………………………..15
ОСНОВНЫЕ ОПЕРАЦИИ …………………………………………………………………………15
ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ …………………………………..17
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ …………………………………………………………..27

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………..27

РАБОЧИЕ КАНАЛЫ ………………………………………………………………………………..29
СПИСОК КАНАЛОВ LPD И PMR ДИАПАЗОНОВ …………………………………………30

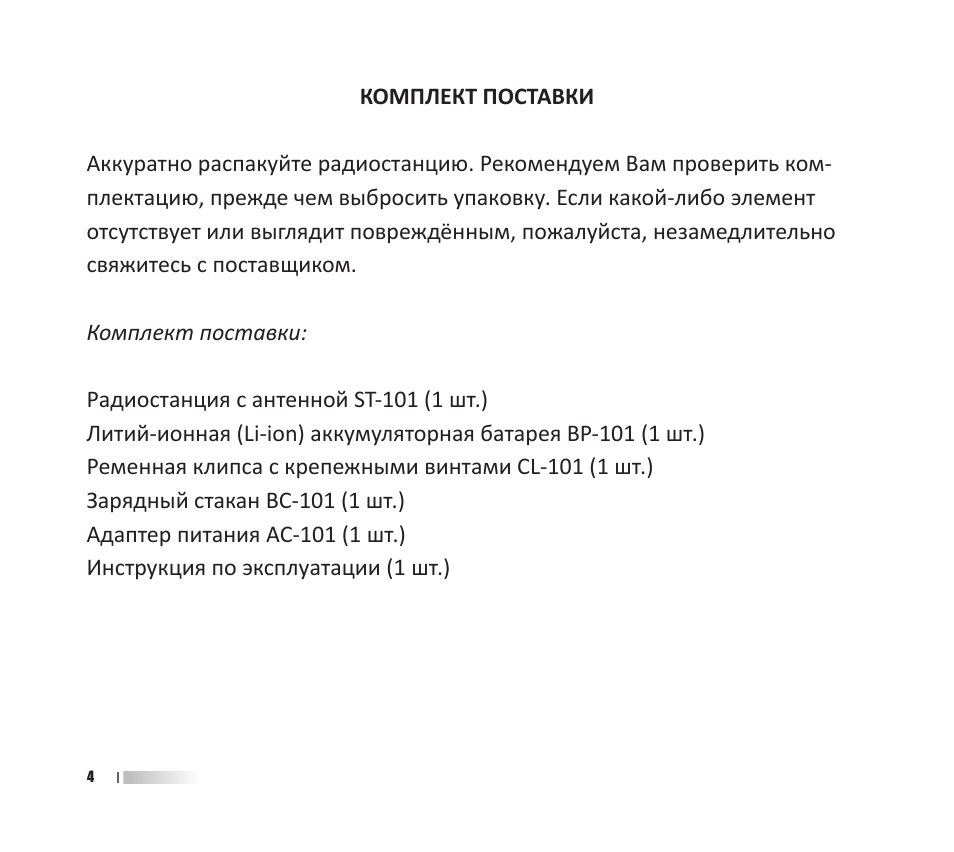

КОМПЛЕКТ ПОСТАВКИ

Аккуратно распакуйте радиостанцию. Рекомендуем Вам проверить ком-
плектацию, прежде чем выбросить упаковку. Если какой-либо элемент
отсутствует или выглядит повреждённым, пожалуйста, незамедлительно
свяжитесь с поставщиком.

Комплект поставки:

Радиостанция с антенной ST-101 (1 шт.)
Литий-ионная (Li-ion) аккумуляторная батарея BP-101 (1 шт.)
Ременная клипса с крепежными винтами CL-101 (1 шт.)
Зарядный стакан BC-101 (1 шт.)
Адаптер питания AC-101 (1 шт.)
Инструкция по эксплуатации (1 шт.)

*Примечание: комплект поставки может быть изменён производите-
лем.

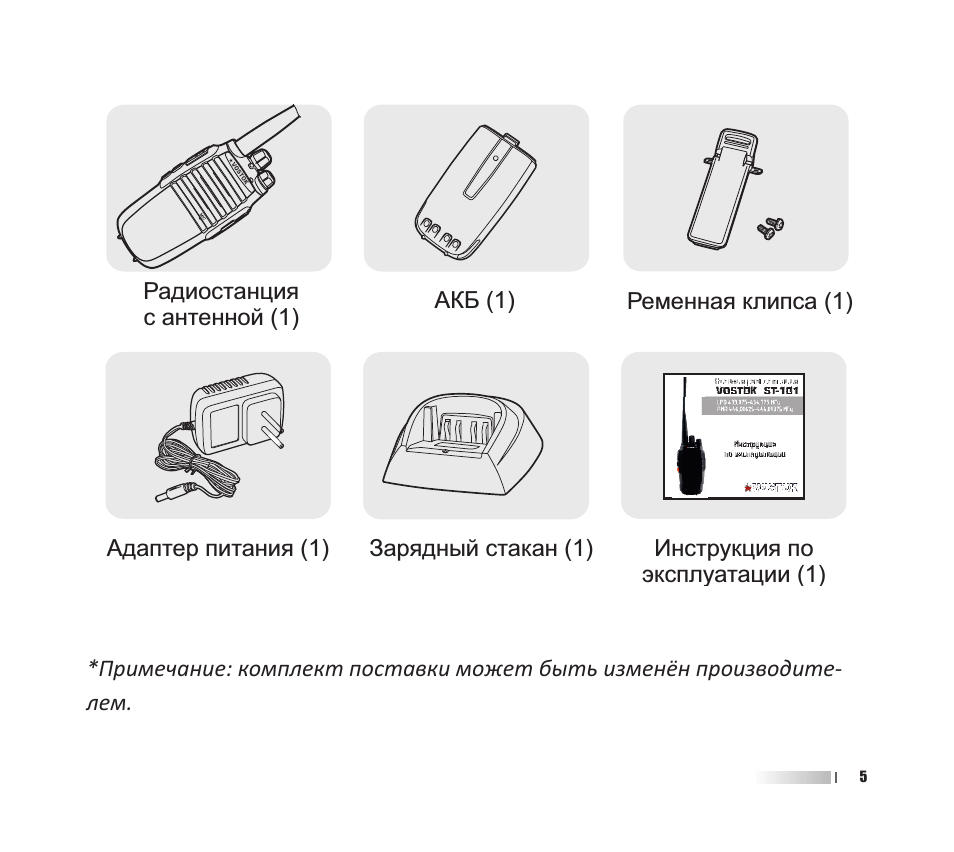

Радиостанция
с антенной (1)

АКБ (1)

Ременная клипса (1)

Адаптер питания (1)

Зарядный стакан (1)

Инструкция по

эксплуатации (1)

Примечание: комплект поставки может быть изменён производите...

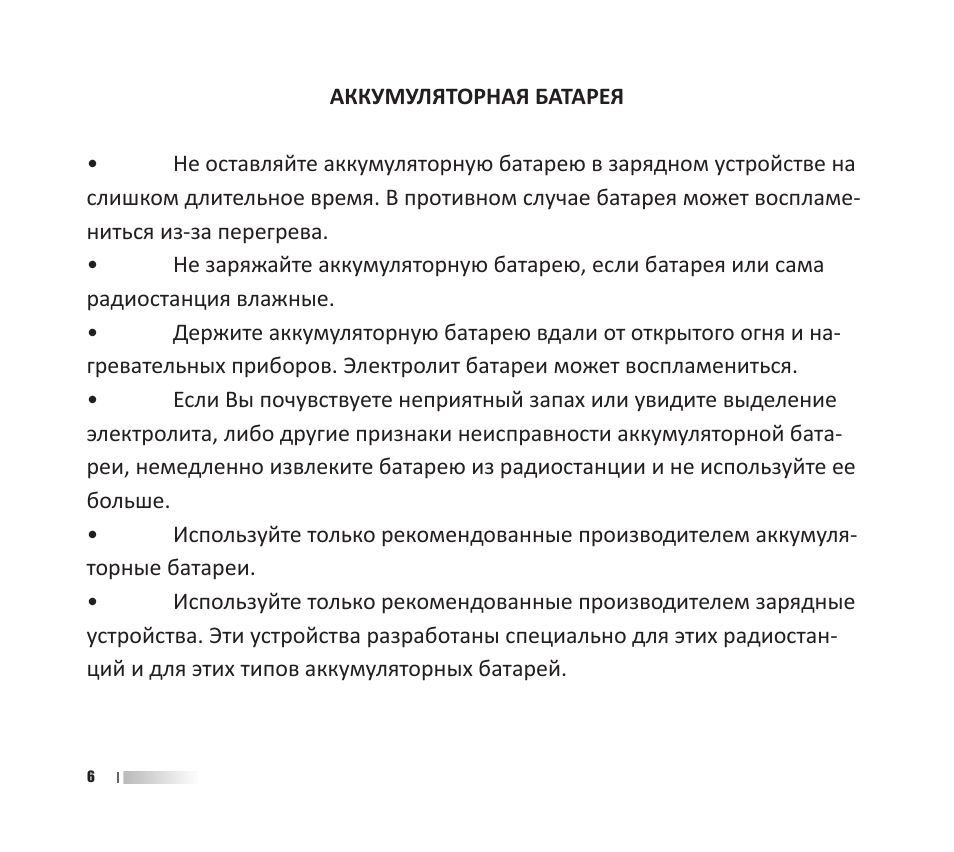

АККУМУЛЯТОРНАЯ БАТАРЕЯ

•

Не оставляйте аккумуляторную батарею в зарядном устройстве на

слишком длительное время. В противном случае батарея может воспламе-
ниться из-за перегрева.
•

Не заряжайте аккумуляторную батарею, если батарея или сама

радиостанция влажные.
•

Держите аккумуляторную батарею вдали от открытого огня и на-

гревательных приборов. Электролит батареи может воспламениться.
•

Если Вы почувствуете неприятный запах или увидите выделение

электролита, либо другие признаки неисправности аккумуляторной бата-
реи, немедленно извлеките батарею из радиостанции и не используйте ее
больше.
•

Используйте только рекомендованные производителем аккумуля-

торные батареи.
•

Используйте только рекомендованные производителем зарядные

устройства. Эти устройства разработаны специально для этих радиостан-
ций и для этих типов аккумуляторных батарей.

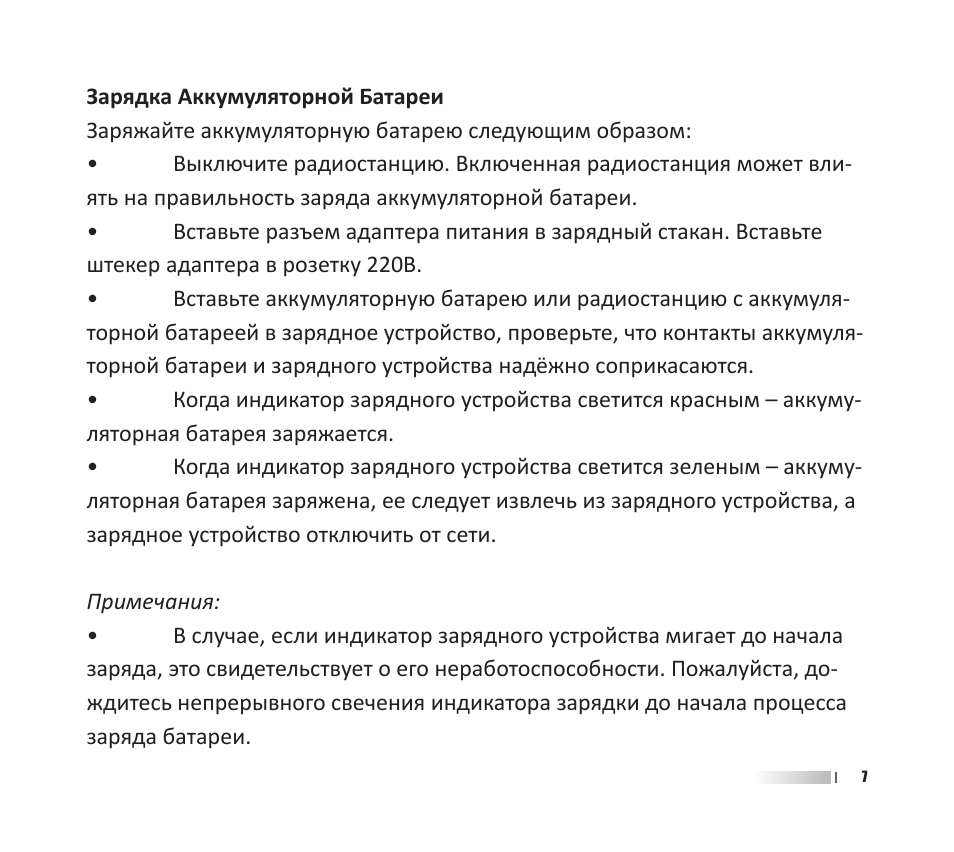

Зарядка Аккумуляторной Батареи
Заряжайте аккумуляторную батарею следующим образом:
•

Выключите радиостанцию. Включенная радиостанция может вли-

ять на правильность заряда аккумуляторной батареи.
•

Вставьте разъем адаптера питания в зарядный стакан. Вставьте

штекер адаптера в розетку 220В.
•

Вставьте аккумуляторную батарею или радиостанцию с аккумуля-

торной батареей в зарядное устройство, проверьте, что контакты аккумуля-
торной батареи и зарядного устройства надёжно соприкасаются.
•

Когда индикатор зарядного устройства светится красным – аккуму-

ляторная батарея заряжается.
•

Когда индикатор зарядного устройства светится зеленым – аккуму-

ляторная батарея заряжена, ее следует извлечь из зарядного устройства, а
зарядное устройство отключить от сети.

Примечания:
•

В случае, если индикатор зарядного устройства мигает до начала

заряда, это свидетельствует о его неработоспособности. Пожалуйста, до-
ждитесь непрерывного свечения индикатора зарядки до начала процесса
заряда батареи.

Зарядка Аккумуляторной БатареиЗаряжайте аккумуляторную бата...

•

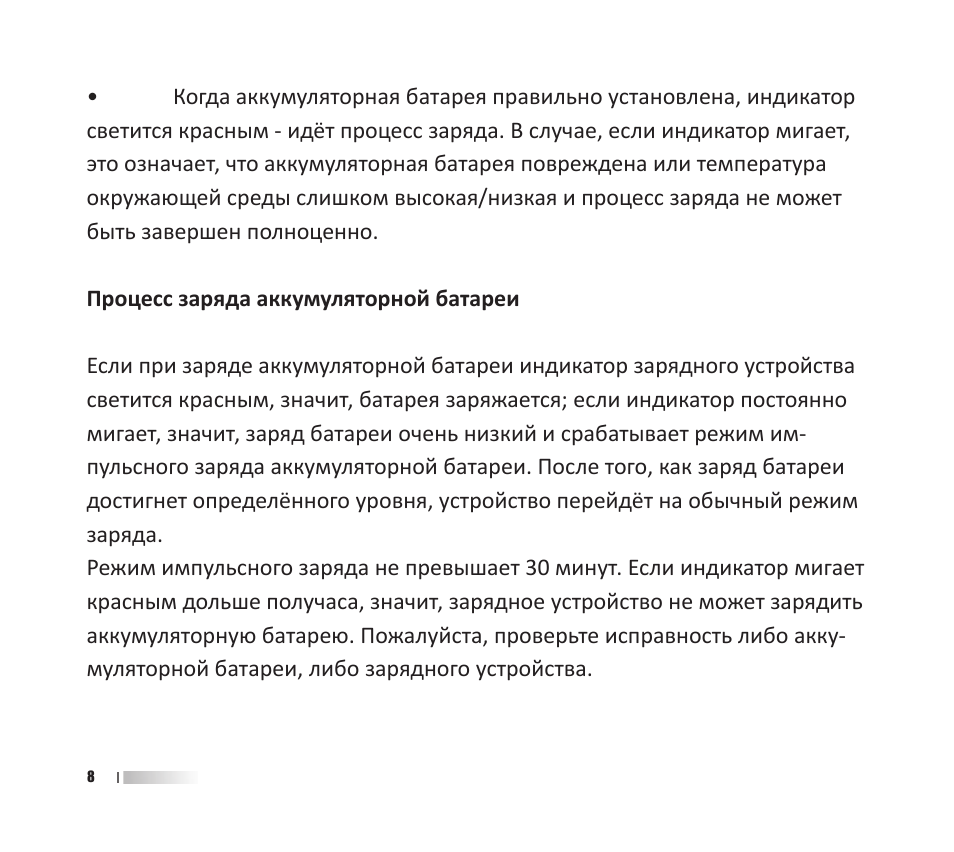

Когда аккумуляторная батарея правильно установлена, индикатор

светится красным — идёт процесс заряда. В случае, если индикатор мигает,
это означает, что аккумуляторная батарея повреждена или температура
окружающей среды слишком высокая/низкая и процесс заряда не может
быть завершен полноценно.

Процесс заряда аккумуляторной батареи

Если при заряде аккумуляторной батареи индикатор зарядного устройства
светится красным, значит, батарея заряжается; если индикатор постоянно
мигает, значит, заряд батареи очень низкий и срабатывает режим им-
пульсного заряда аккумуляторной батареи. После того, как заряд батареи
достигнет определённого уровня, устройство перейдёт на обычный режим
заряда.
Режим импульсного заряда не превышает 30 минут. Если индикатор мигает
красным дольше получаса, значит, зарядное устройство не может зарядить
аккумуляторную батарею. Пожалуйста, проверьте исправность либо акку-
муляторной батареи, либо зарядного устройства.

Когда аккумуляторная батарея правильно установлена, индика...

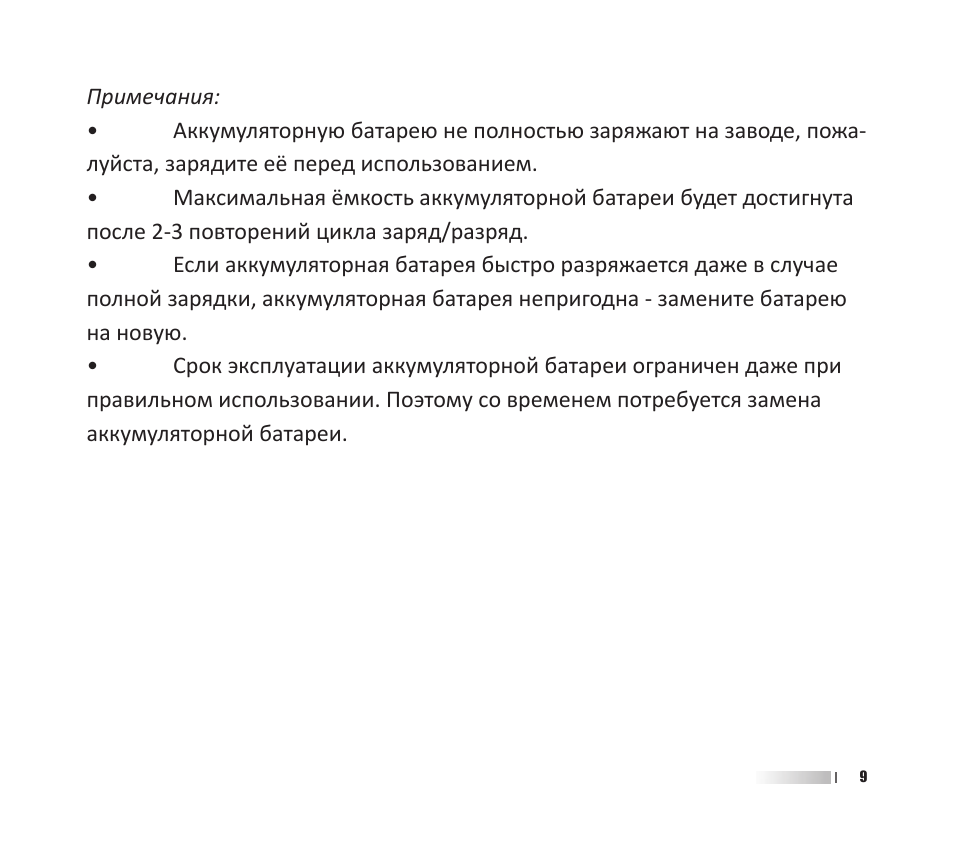

Примечания:
•

Аккумуляторную батарею не полностью заряжают на заводе, пожа-

луйста, зарядите её перед использованием.
•

Максимальная ёмкость аккумуляторной батареи будет достигнута

после 2-3 повторений цикла заряд/разряд.
•

Если аккумуляторная батарея быстро разряжается даже в случае

полной зарядки, аккумуляторная батарея непригодна — замените батарею
на новую.
•

Срок эксплуатации аккумуляторной батареи ограничен даже при

правильном использовании. Поэтому со временем потребуется замена
аккумуляторной батареи.

Аккумуляторную батарею не полностью заряжают на заводе, по...
