SHO-ME 213

Детектор радаров диапазонов X, K,

широкополосного Ka

и сигналов лазера.

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

2

3

СОДЕРЖАНИЕ

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

4

УСТАНОВКА

6

A. РУКОВОДСТВО ПО МОНТАЖУ

6

B. ВИДЫ МОНТАЖА

6

1. КРЕПЛЕНИЕ ЛИПУЧКОЙ

6

2. КРЕПЛЕНИЕ ПРИСОСКОЙ

7

C. ПОДКЛЮЧЕНИЕ ПИТАНИЯ

8

D. ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

8

РАБОТА ЛАЗЕР/РАДАР-ДЕТЕКТОРА

9

A. ВКЛЮЧЕНИЕ И САМОТЕСТИРОВАНИЕ. 9
B. РЕЖИМ ОБУЧЕНИЯ

9

C. РЕГУЛИРОВКА ГРОМКОСТИ.

9

D. РЕЖИМЫ РАБОТЫ

10

1. РЕЖИМ «ГОРОД»

10

2. РЕЖИМ «ТИШИНА»

10

E. ПРИЕМ И РАСПОЗНАНИЕ СИГНАЛОВ
РАДАРА И ЛАЗЕРНОЙ ПУШКИ.

11

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

12

ЭКСПЛУАТАЦИЯ И УХОД ЗА ПРИБОРОМ 13

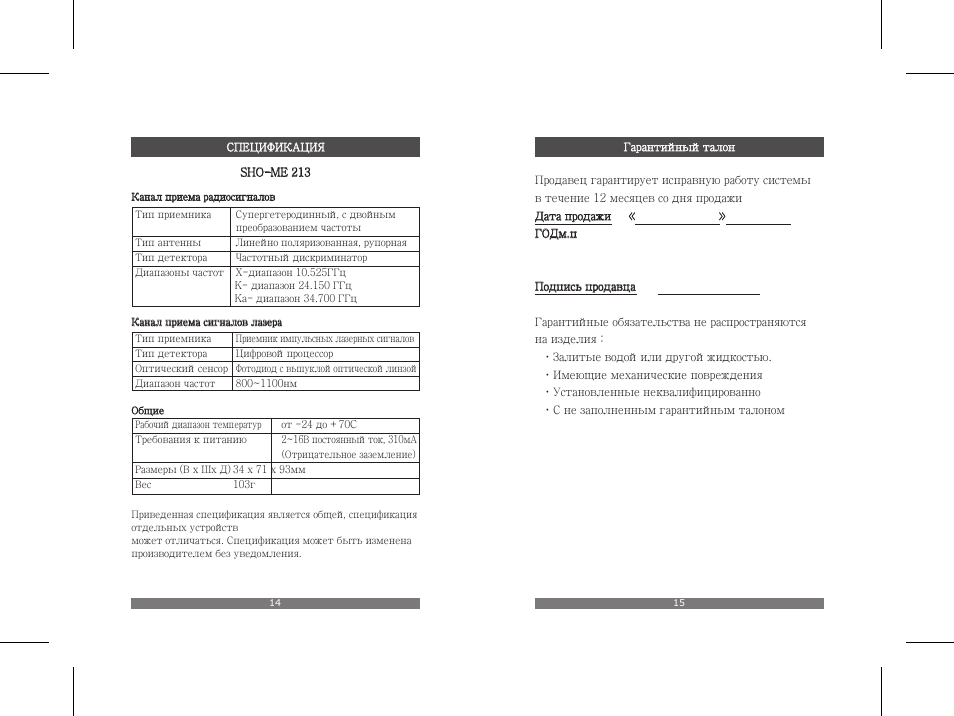

СПЕЦИФИКАЦИЯ

14

Уважаемыйвладелец лазер/радар-детектора
SHO-ME 213:
Поздравляем Вас с покупкойнашего радар-детектора!
Мы уверены, что он будет очень полезен и
прослужит Вам долго.
Радар-детектор SHO-ME 213 является абсолютно
полноценными лазер/радар-детекторами, которые
реагируют на радиосигналы X-, K-, широкополосного
Ka-диапазонов и на сигналы лазерных пушек
(лазерных измерителейскорости).

SHO-ME 213 выдает четкие визуальные и
звуковые сигналы предупреждения о присутствии
радиосигналов Х-, К- и широкополосного Ka-
диапазонов, а также сигналов лазера в
радиусе 360°.

Помните: В некоторых государствах и федеральных
объединениях местные законы запрещают
использование лазер/радар-детекторов. Перед
тем, как использовать прибор, пожалуйста,
удостоверьтесь, что на вашейтерритории его
применение разрешено.

1. Выключатель питания/Регулятор громкости
Включение и выключение детектора и регулировка
громкости звуковых сигналов.
2. Кнопка яркости
В модели SHO-ME 213 есть такая функция. Вы можете
менять яркость LED дисплея. Наличие этойфункции
удобно в ночное время суток (вы можете уменьшить
яркость дисплея, чтобы не утомлять глаза) а также и
днем (вы можете увеличить яркость дисплея).
3. Светодиодныйдисплей
Цветные светодиоды, являются визуальными
индикаторами различных сигналов тревоги, совместно
со звуковыми сигналами отображают диапазон
обнаруженного сигнала, режим работы прибора и
относительную мощность принимаемого сигнала.
На индикаторе расположены зеленыйсветодиод
вкдючения питания (<< POWER >>).
Желтыйсветодиод для X-диапазона, оранжевыйдля
K/Ka-диапазона, красныйсветодиод для Лазерного
диапазона (L). Индикаторы обнаружения сигналов радаров
загораются и мига.ют, если прибор обнаружил присутствие
радиосигналов соответствующего диапазона.

Чем ближе вы находитесь к источнику сигнала, тем чаще
будет мигать индикатор. Мигание также сопровождается
предупредительными аудиосигналами.
Желтыйдля режима << Город>> загорается если вы выбрали
этот режими нажали на кнопку << CITY>>.
4. Кнопка «Mute» («Тишина»)
Отключение звуковых сигналов.
5. Кнопка «City» («Город»)
Включение/выключение городского режима: Режим
Город позволяет сократить число нежелательных
ложных срабатыванийна радио помехи, характерных
для города и промышленных территорий, при этом
чувствительность прибора не уменьшается. Повторное
нажатие кнопки «City» выключает режим Город.
Желтыйсветодиод под буквойC на дисплее
сигнализирует о включении режима «Город».
6. Звуковойсигнал. Биппер
Частота звукового сигнала (биппера) увеличивается, когда
источник сигнала радара приближается.
7. Гнездо для подключения питания 12V
Служит для подключения провода питания (входит в
комплект) к автомобильнойэлектросети.
8. Приемная антенна и линза, обнаруживающая сигналы
лазера
Принимает сигналы радаров и лазернойпушки.
Линза обнаруживающая сигналы лазера по всему
периметру (360°)
На верхнейчасти корпуса SHO-ME 213 имеется линза с
углом обнаружения лазерных сигналов 360°.

4

5

8

6

7

5

4

3

1

2

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Для установки с помощью «липучек», выполните
следующие действия:
ㆍИспользуя влажную ткань, тщательно протрите поверхность
приборнойпанели и нижнюю часть детектора.
ㆍОтделите липкую ленту от защищающего бумажного
покрытия и приклейте её к нижнейчасти детектора.
ㆍУдалите защитное бумажное покрытие с другойчасти
липкойленты, наклейте её на приборную панель и
прикрепите детектор.
2. Крепление присоской
Входящие в комплект присоски и установочныйкронштейн,
позволяют быстро прикрепить лазер/радар-детектор на
ветровое стекло Вашего автомобиля.
Для этого выполните следующие шаги:
1. Прикрепите присоски к кронштейну,
вставив их в предусмотренные
для этого отверстия.
2. Прикрепите кронштейн
присосками к внутренней
поверхности ветрового стекла.
3. Прикрепите детектор к кронштейну.
4. Для коррекции угла обнаружения Вы можете слегка
согнуть или разогнуть кронштейн (только при снятом
с кронштейна детекторе!).
5. Вставьте один конец провода питания (входит в
комплект) во вход для питания детектора DC12V.
6. Вставьте другойконец провода питания в гнездо
прикуривателя.
Внимание: На некоторых новых моделях автомобилей
применяется синтетическое защитное покрытие ветрового
стекла. В этом случае, если вы прикрепили к стеклу
присоски, а затем их сняли, они утрачивают изначальную
силу присасывания и повторное крепление детектора на
присосках будет невозможным.

6

7

A. Руководство по монтажу
Для успешнойработы лазер/радар-детектора необходимо
выбрать правильное место для его установки, так чтобы
дорога находилась в прямойвидимости детектора.
Помните, радарная антенна и лазерныйдатчик
расположенны за заднейпанелью прибора.
Для точного и безошибочного обнаружения сигналов
антенну и лазерныйдатчик детектора (задняя панель)
нужно направить на линию горизонта (параллельно
поверхности дороги), постарайтесь при установке детектора
избежать каких-либо металлических преград на пути
его видимости.
Установленныйдетектор не должен ограничивать обзор
водителю.
Не устанавливайте детектор за металлическими
поверхностями, за антенноймагнитолы (если антенна
находится на лобовом стекле), за стеклоочистителями
(«дворниками») и за верхнейсолнцезащитнойкромкой
лобового стекла.
Тонированное стекло уменьшает чувствительность
детектора к лазерным сигналам, поэтому не устанавливайте
лазер/радар детектор за тонированными стеклами.
Также не устанавливайте лазер/радар детектор так,
чтобы в случае внезапной(резкой) остановки автомобиля,
водитель или пассажир пострадали от удара о прибор.

B. Виды монтажа
Лазер/радар детектор можно установить двумя методами.
1. Установка с помощью «липучек»
Для некоторых типов приборной панели крепление
детектора с помощью липучек, включенных в комплект
прибора, может оказаться лучшим способом крепления.

УСТАНОВКА

УСТАНОВКА

C. Подключение питания
Лазер/радар-детектор SHO-ME 213 предназначен для
эксплуатации во всех автомобилях с напряжением
электросети 12 Вольт и отрицательным заземлением.
Вставьте маленькийштекер провода питания в гнездо
питания детектора. Вставьте другойконец провода
питания (большойштекер) в гнездо прикуривателя Вашего
автомобиля. Если после включения, детектор не работает,
выньте штекер прикуривателя из гнезда и проверьте
гнездо прикуривателя на наличие мусора. Также проверьте
исправность предохранителя в штекере и в коробке
предохранителейвашего автомобиля.

D. Замена предохранителя
Если детектор перестал работать, возможно, перегорел
предохранитель, встроенныйв штекер шнура. Если
предохранитель действительно перегорел, выполните
следующие действия для его замены:
1. Открутите верхнюю часть штекера прикуривателя.

2. Выньте предохранитель, убедитесь, что он сгоревший,
если да, вставьте на его место новый.

8

9

C. Регулировка громкости
Регулировка громкости звуковых сигналов лазер/радар-
детектора осуществляется вращением регулятора
громкости по направлениям от себя и на себя (см. рис.1).

предохранитель

УСТАНОВКА

РАБОТА ЛАЗЕР/РАДАР-ДЕТЕКТОРА

D. Режимы работы
1. Режим «City» («Город»)
В современных городах, и в промышленных зонах ваш
детектор может столкнуться со множеством слабых
радиосигналов, не относящихся к сильным сигналам
полицейского радара. Чтобы детектор не реагировал на
ненужные сигналы, в нем предусмотрен режим «City»
(«Город»), которыйзначительно сокращает количество
ложных срабатываний. Важно также знать, что старые и
дешевые радар-детекторы тоже могут быть источниками
слабых радиосигналов, на которые может реагировать
ваш детектор, поэтому не забывайте включать режим
«Город», где это необходимо.
ㆍДля включения режима просто нажмите кнопку «City»
(«Город»), при этом загорится желтыйсветодиод.
ㆍДля выключения режима «City» («Город») и перехода в
режим » Highway» («Трасса»), повторно нажмите кнопку
«City», при этом желтыйсветодиод погаснет.

Режим «Highway» («Трасса») обеспечивает максимальную
чувствительность и дальность приема радиосигналов.
Этот режим идеально подходит для загороднойезды,
где почти отсутствуют ложные сигналы, а высокие
скорости требуют заблаговременного предупреждения об
обнаружении сигналов полицейского радара.

2. Режим «Тишина»
Нажатие кнопки «MUTE» («Тишина»), временно отключает
все звуковые сигналы детектора, при этом визуальные
сигналы продолжают функционировать.
После прохождения зоны источника радиосигналов,
детектор автоматически возвращается в нормальный
режим, в течении 20-ти секунд.

10

11

E. Прием и распознавание сигналов радара и лазернойпушки
Когда детектор обнаружит сигналы радара, произойдет
следующее:
1. Для каждого из X, K, и широкополосного Ka-диапазонов
детектор выдает отличные друг от друга по тональности
звуковые сигналы. Чем ближе Вы будете приближаться
к источнику радиосигналов, тем чаще будут выдаваться
сигналы. Когда сигнал станет очень сильным,
(непосредственная близость от источника), звуковой
сигнал становится непрерывным.
2. Параллельно с аудиосигналами (с такойже частотой)
будут мигать соответствующие светодиоды (желтый
для X или красныйдля K/Ka- диапазонов).

Если детектор обнаружит сигналы лазера, произойдет
следующее:
1. Прибор выдаст отличительныйпо тональности звуковой
сигнал.
2. Оранжевыйсветодиод под буквой»L» загорится и
начнет мигать.
3. Лазерные сигналы являются приоритетными для
Вашего детектора. Если присутствуют и лазерные и
радио сигналы, детектор обнаруживает и предупреждает
Вас сначала о сигналах лазера, и только потом о сигналах
радара.

РАБОТА ЛАЗЕР/РАДАР-ДЕТЕКТОРА

РАБОТА ЛАЗЕР/РАДАР-ДЕТЕКТОРА

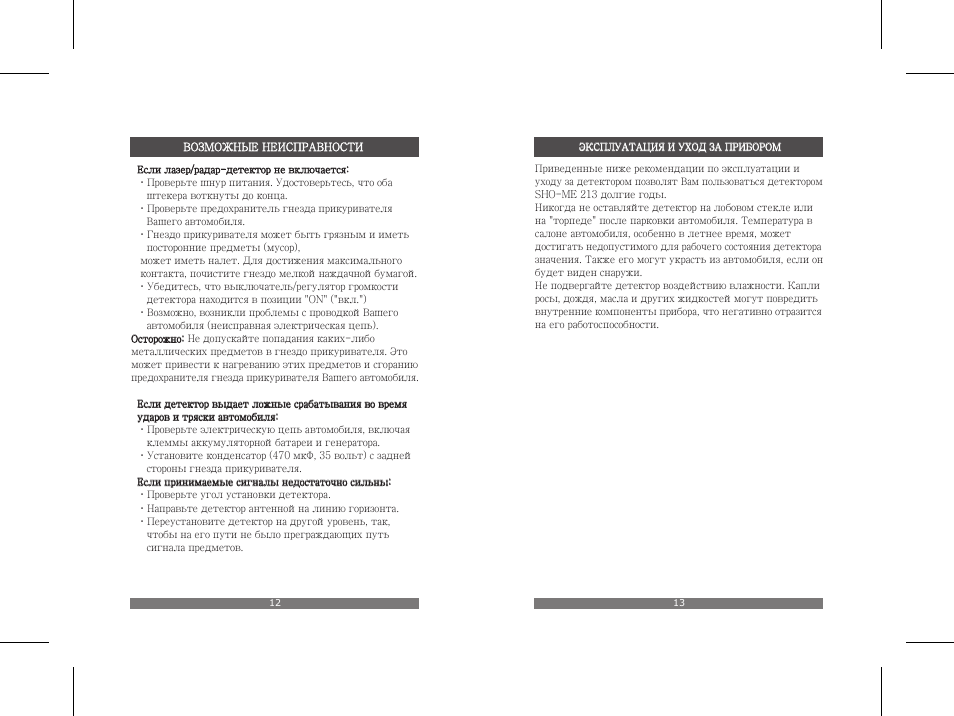

Если лазер/радар-детектор не включается:
ㆍПроверьте шнур питания. Удостоверьтесь, что оба
штекера воткнуты до конца.
ㆍПроверьте предохранитель гнезда прикуривателя
Вашего автомобиля.
ㆍГнездо прикуривателя может быть грязным и иметь
посторонние предметы (мусор),
может иметь налет. Для достижения максимального
контакта, почистите гнездо мелкойнаждачнойбумагой.
ㆍУбедитесь, что выключатель/регулятор громкости
детектора находится в позиции «ON» («вкл.»)
ㆍВозможно, возникли проблемы с проводкойВашего
автомобиля (неисправная электрическая цепь).
Осторожно: Не допускайте попадания каких-либо
металлических предметов в гнездо прикуривателя. Это
может привести к нагреванию этих предметов и сгоранию
предохранителя гнезда прикуривателя Вашего автомобиля.

Если детектор выдает ложные срабатывания во время
ударов и тряски автомобиля:
ㆍПроверьте электрическую цепь автомобиля, включая
клеммы аккумуляторнойбатареи и генератора.
ㆍУстановите конденсатор (470 мкФ, 35 вольт) с задней
стороны гнезда прикуривателя.
Если принимаемые сигналы недостаточно сильны:
ㆍПроверьте угол установки детектора.
ㆍНаправьте детектор антеннойна линию горизонта.
ㆍПереустановите детектор на другойуровень, так,
чтобы на его пути не было преграждающих путь
сигнала предметов.

Приведенные ниже рекомендации по эксплуатации и
уходу за детектором позволят Вам пользоваться детектором
SHO-ME 213 долгие годы.
Никогда не оставляйте детектор на лобовом стекле или
на «торпеде» после парковки автомобиля. Температура в
салоне автомобиля, особенно в летнее время, может
достигать недопустимого для рабочего состояния детектора
значения. Также его могут украсть из автомобиля, если он
будет виден снаружи.
Не подвергайте детектор воздействию влажности. Капли
росы, дождя, масла и других жидкостеймогут повредить
внутренние компоненты прибора, что негативно отразится
на его работоспособности.

12

13

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

ЭКСПЛУАТАЦИЯ И УХОД ЗА ПРИБОРОМ

SHO-ME 213

Канал приема радиосигналов

Канал приема сигналов лазера

Общие

Приведенная спецификация является общей, спецификация
отдельных устройств
может отличаться. Спецификация может быть изменена
производителем без уведомления.

Продавец гарантирует исправную работу системы
в течение 12 месяцев со дня продажи
Дата продажи

<<

>>

ГОДм.п

Подпись продавца

Гарантийные обязательства не распространяются
на изделия :
ㆍЗалитые водойили другойжидкостью.
ㆍИмеющие механические повреждения
ㆍУстановленные неквалифицированно
ㆍС не заполненным гарантийным талоном

14

15

Тип приемника

Супергетеродинный, с двойным

преобразованием частоты

Тип антенны

Линейно поляризованная, рупорная

Тип детектора

Частотныйдискриминатор

Диапазоны частот X-диапазон 10.525ГГц
K- диапазон 24.150 ГГц
Ka- диапазон 34.700 ГГц

Рабочийдиапазон температур

от -24 до +70C

Требования к питанию

2~16В постоянныйток, 310мА

(Отрицательное заземление)

Размеры (В х Шх Д) 34 х 71 х 93мм
Вес

103г

Тип приемника

Приемник импульсных лазерных сигналов

Тип детектора

Цифровойпроцессор

Оптическийсенсор Фотодиод с выпуклойоптическойлинзой
Диапазон частот

800~1100нм

СПЕЦИФИКАЦИЯ

Гарантийныйталон

Нажмите на кнопку для помощи
