Описание Турботаймера HKS тип 0
HKS Type-0 — турботаймер безотказно выполняет свои функции. Как и у всех турботаймеров, главной функцией HKS Type-0 является поддержание холостых оборотов в течении некоторого времени после выключения зажигания. В результате этих действий турбина постепенно охлаждается, это предотвращает ее коксование и в результате продлевает срок её безотказного функционирования.
Турботаймер HKS Type-0 обладает очень приятным эргономическим дизайном, что позволяет с легкостью найти ему место в автомобиле. Управление осуществляется джойстиком, данные отображаются на ярком красном/синем дисплее. Кроме основной функции, турботаймер HKS Type-0 может отображать напряжение аккумулятора и показывать пиковые значения.
СКАЧАТЬ Инструкцию и схему подключения турботаймера HKS type 0
Функции турбо таймера:
- Ручной режим (0-10 минут);
- Режим работы с памятью # 1 (1 нажатие — настройка в 1 минута);
- Режим работы с памятью # 2 (1 нажатие — настройка в 3 минуты).
- Индикатор напряжения аккумуляторной батареи:
- напряжение аккумулятора
- пиковое значение индикации
- ON / OFF функция предупреждения.
В комплекте к турботаймеру Type-0 поставляется инструкция, в которой подробно описана (с иллюстрациями) вся процедура подключения и установки устройства.
Простая установка!
Всем привет ! Сегодня выложу мб для кого то полезную инфу по подключению турботаймера от HKS.
Данный турботаймер имеет полезные функции такие как: отображение скорости, отображение оборотов, замеры 0-100,100-200 и т.д, инструкцию к этой коробке я выложу в самом низу, она полностью на русском где описан весь его функционал.
—красный провод — +12v постоянных
— зеленый провод — зажигание
— голубой с двумя коричневыми полосами-ACC
— черный -масса
— серый — ручник ( в аиртреке можно просто кинуть его на массу, но я подключил его к ножнику)
— коричневый — обороты двигателя ( для того что бы турботаймер видел обороты двигателя ему нужны +5v с тахометра)
— голубой провод с одной коричневой полосой — датчик скорости.
Для работы умного режима турботаймера где он будет сам считать сколько нужно работать двигателю, нужен сигнал с оборотов двигателя
А для замера 0-100 и т.д нужен сигнал со спидометра
т.к в инете нету инфы куда что подключить в аиртреке своим трудом и не без помощи других людей найдены точки подключены
— подключение спидометра
Сигнал со спидометра я взял с obd разъема с 14 пина бело-синий провод
-подключение тахометра
В треке есть заводской вынесенный под капот разъем тахометра, находится он возле блока предохранителя
Но тянуть от туда провод это не очень удобно

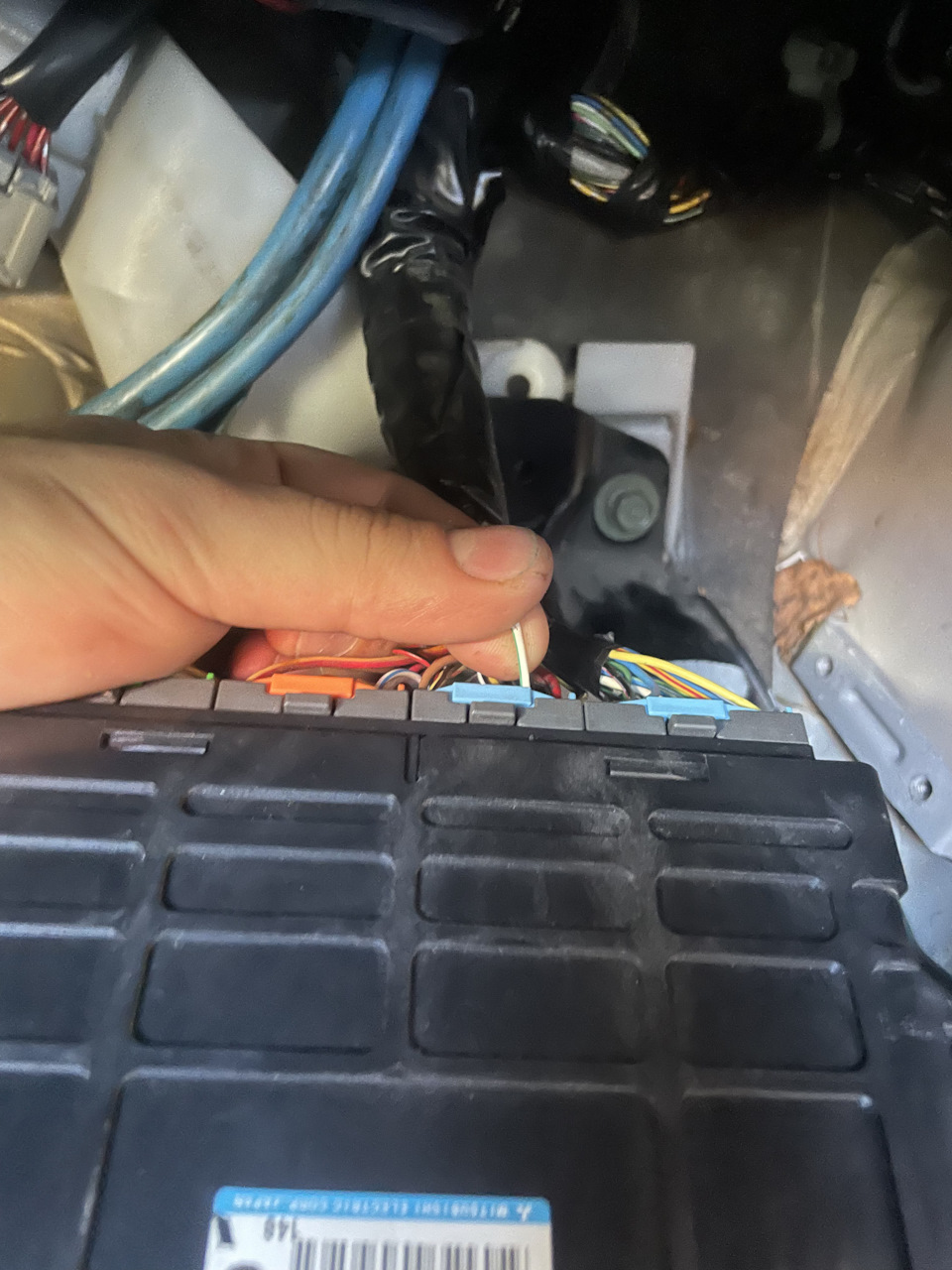

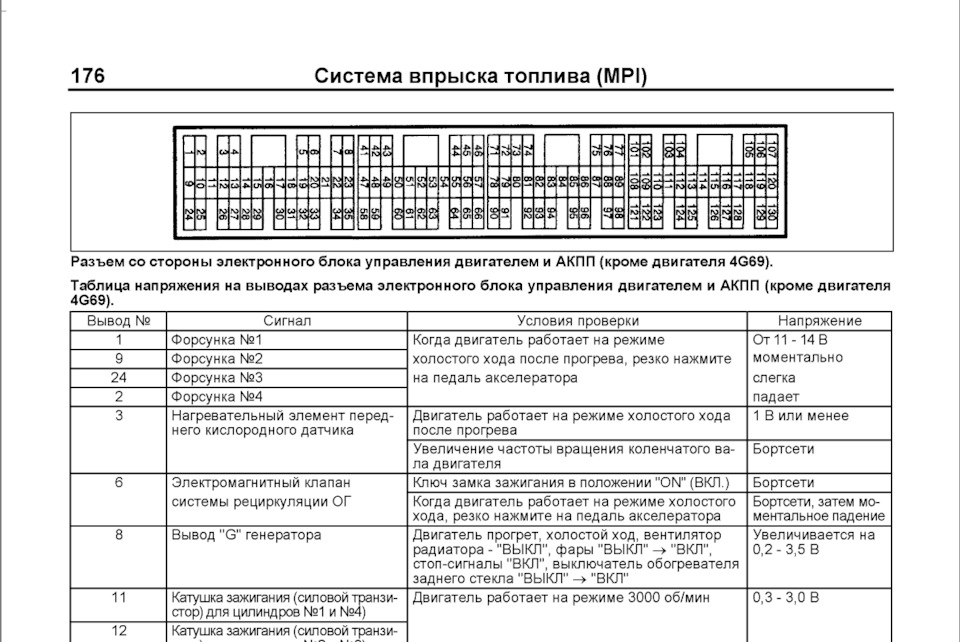

Был найден по распиловке ЭБУ 5v провод тахометр

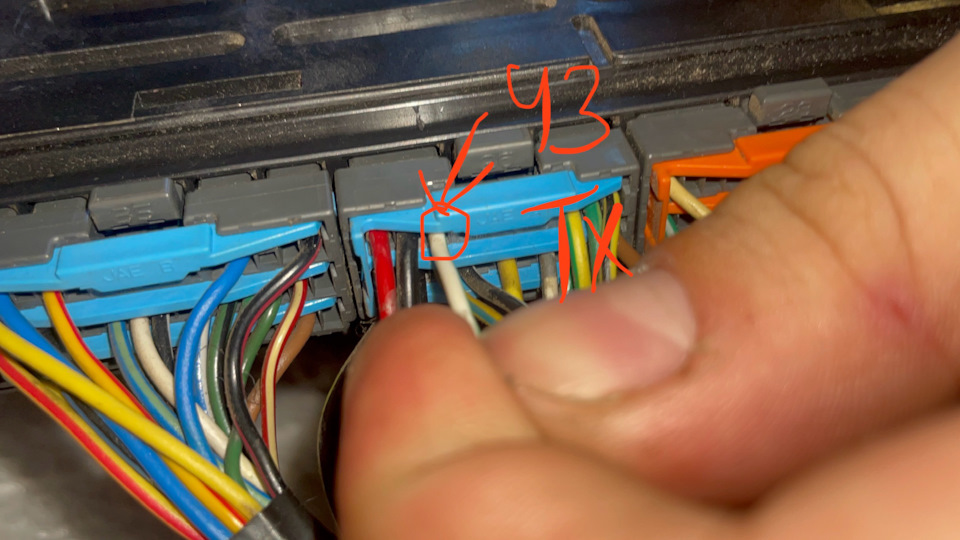

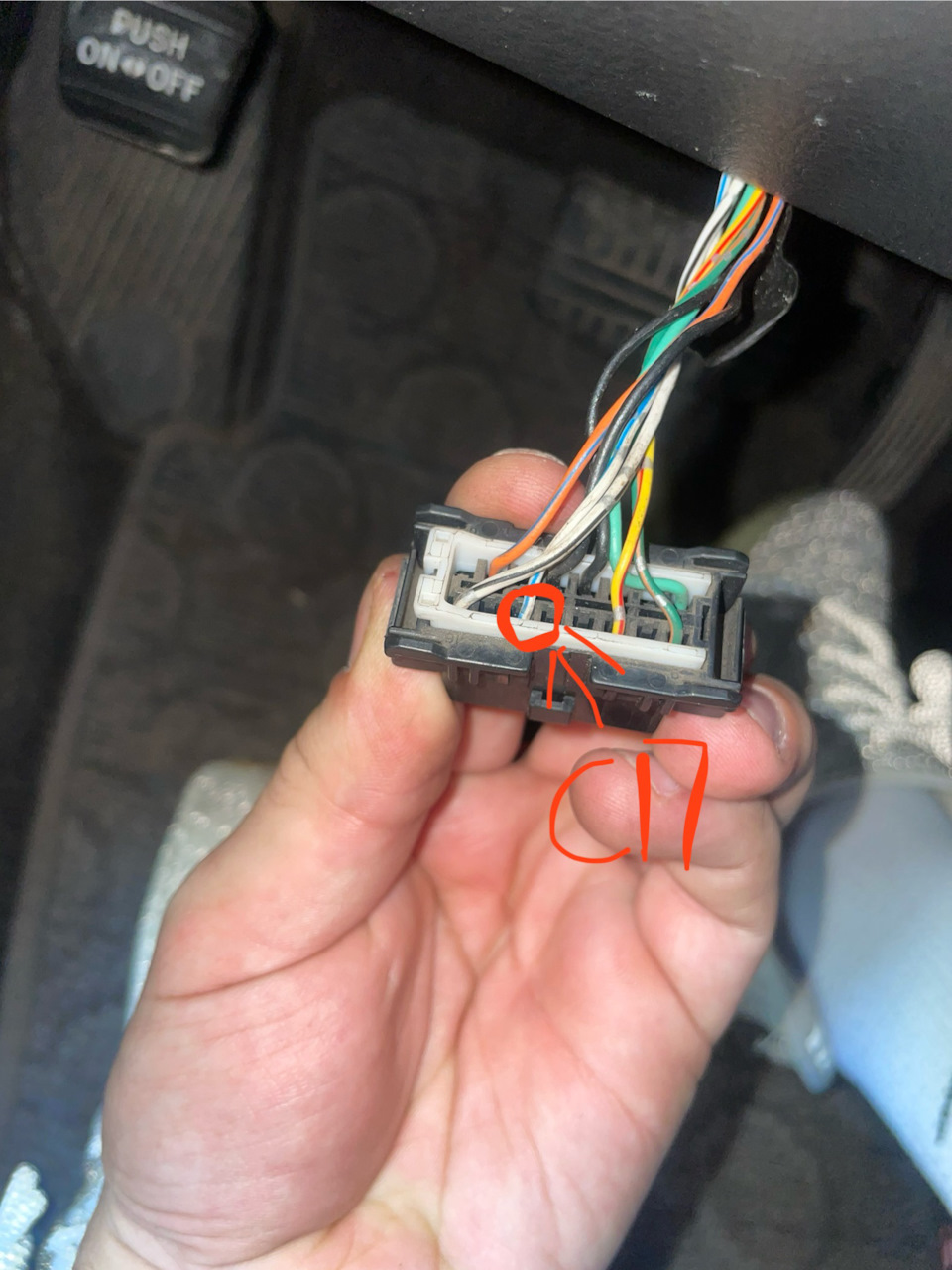

Это 43 пин, провод бело-зеленый
Остальные провода просто подключаются к фишке замка, там думаю не сложно разобраться имея при себе мультиметр

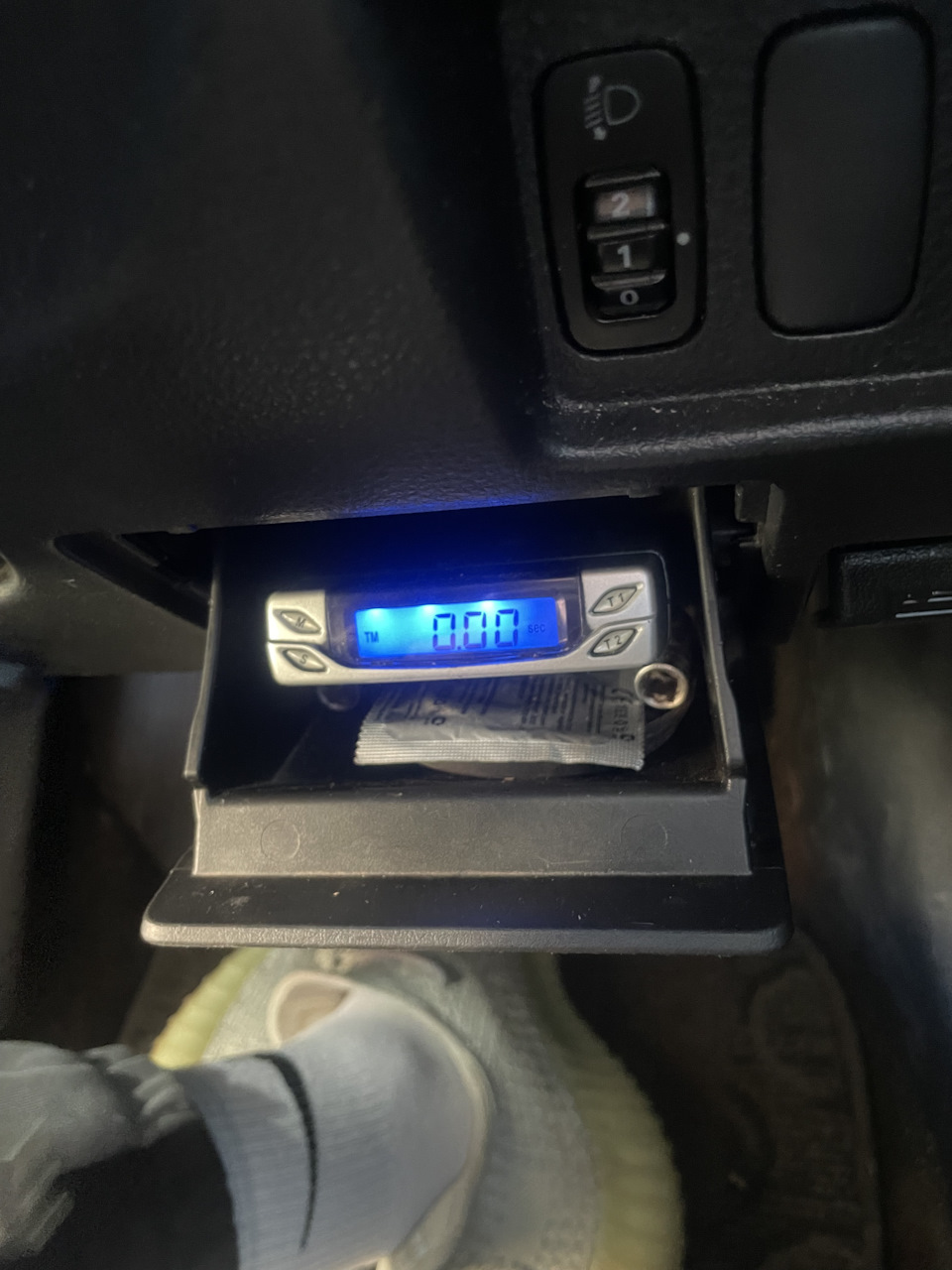

Вот и все, теперь эта коробчонка полностью функционирует и имеет умный режим
А вот и сама инструкция по функционалу и пользованию турботаймером: Инструкция hks
Цена вопроса: 1 500 ₽
