РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ИЗМЕЛЬЧИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ

SH250

2

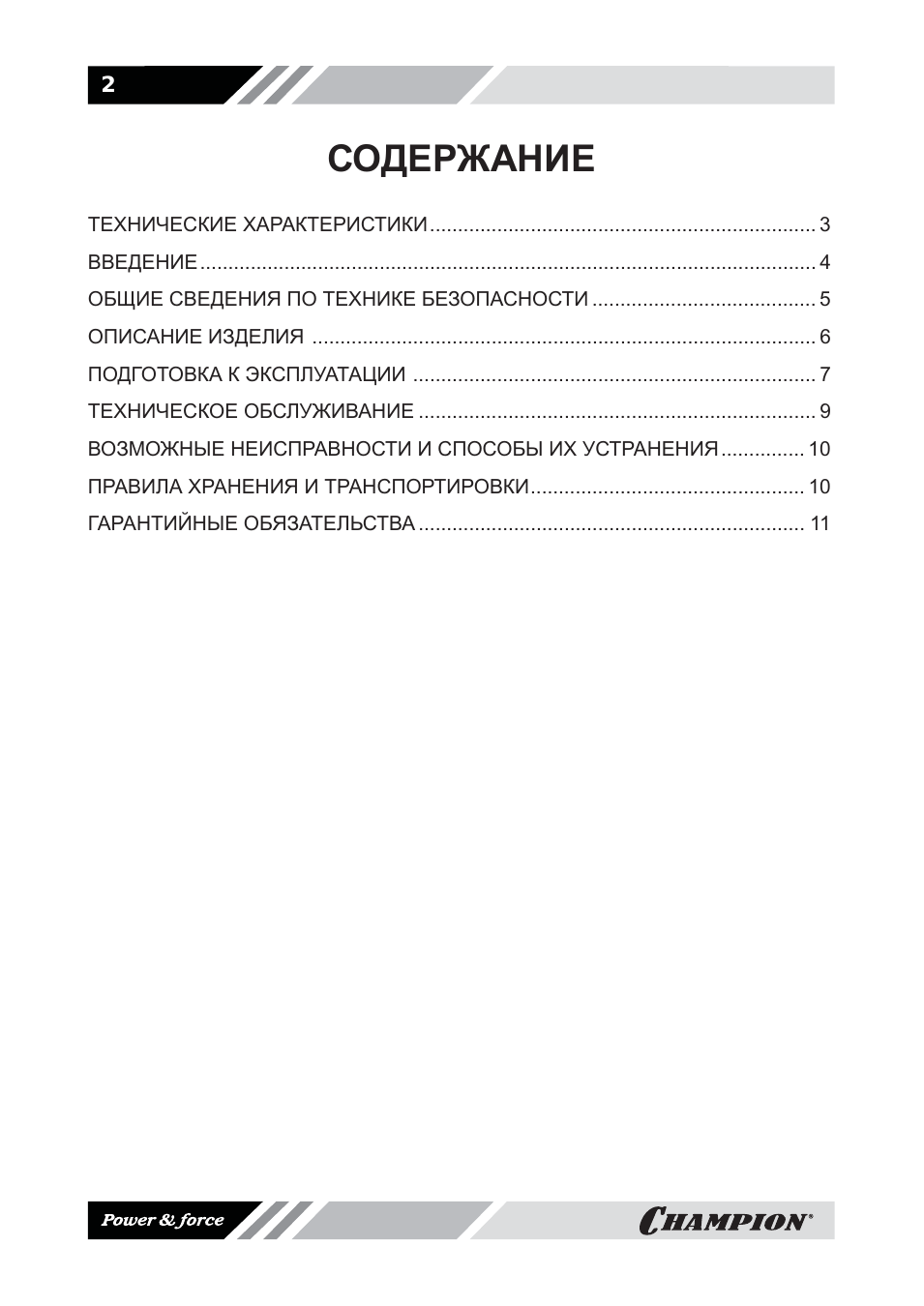

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ …………………………………………………………… 3

ВВЕДЕНИЕ ……………………………………………………………………………………………….. 4

ОБЩИЕ СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ …………………………………. 5

ОПИСАНИЕ ИЗДЕЛИЯ ……………………………………………………………………………… 6

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ ……………………………………………………………… 7

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ …………………………………………………………….. 9

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ …………… 10

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ …………………………………………. 10

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА …………………………………………………………… 11

3

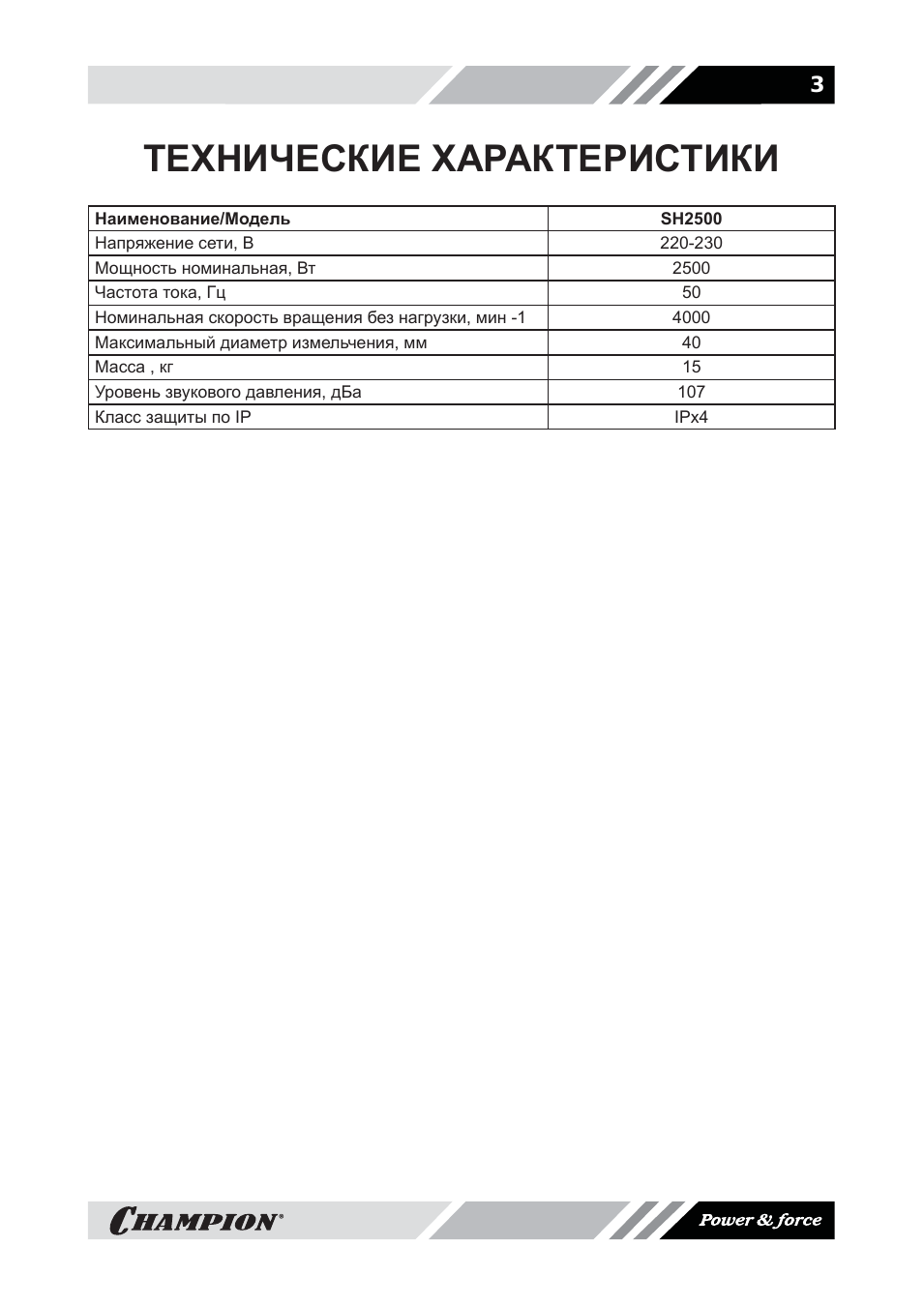

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование/Модель SH2500
Напряжение сети, В 220-230
Мощность номинальная, Вт 2500
Частота тока, Гц 50
Номинальная скорость вращения без нагрузки, мин -1

4000

Максимальный диаметр измельчения, мм 40
Масса , кг 15
Уровень звукового давления, дБа 107
Класс защиты по IP

IPx4

4

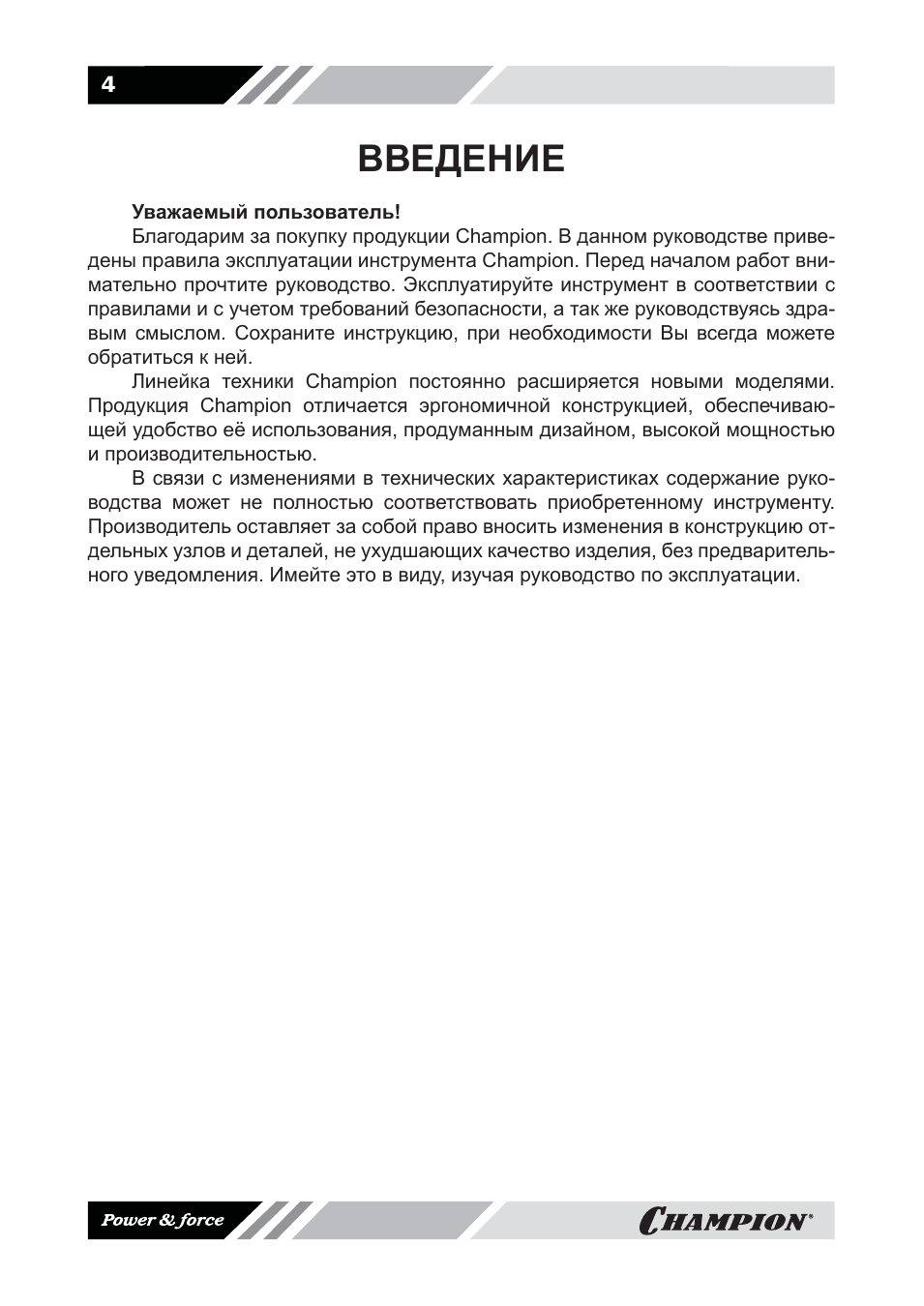

ВВЕДЕНИЕ

Уважаемый пользователь!
Благодарим за покупку продукции Champion. В данном руководстве приве-

дены правила эксплуатации инструмента Champion. Перед началом работ вни-
мательно прочтите руководство. Эксплуатируйте инструмент в соответствии с
правилами и с учетом требований безопасности, а так же руководствуясь здра-
вым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете
обратиться к ней.

Линейка техники Champion постоянно расширяется новыми моделями.

Продукция Champion отличается эргономичной конструкцией, обеспечиваю-
щей удобство её использования, продуманным дизайном, высокой мощностью
и производительностью.

В связи с изменениями в технических характеристиках содержание руко-

водства может не полностью соответствовать приобретенному инструменту.
Производитель оставляет за собой право вносить изменения в конструкцию от-
дельных узлов и деталей, не ухудшающих качество изделия, без предваритель-
ного уведомления. Имейте это в виду, изучая руководство по эксплуатации.

5

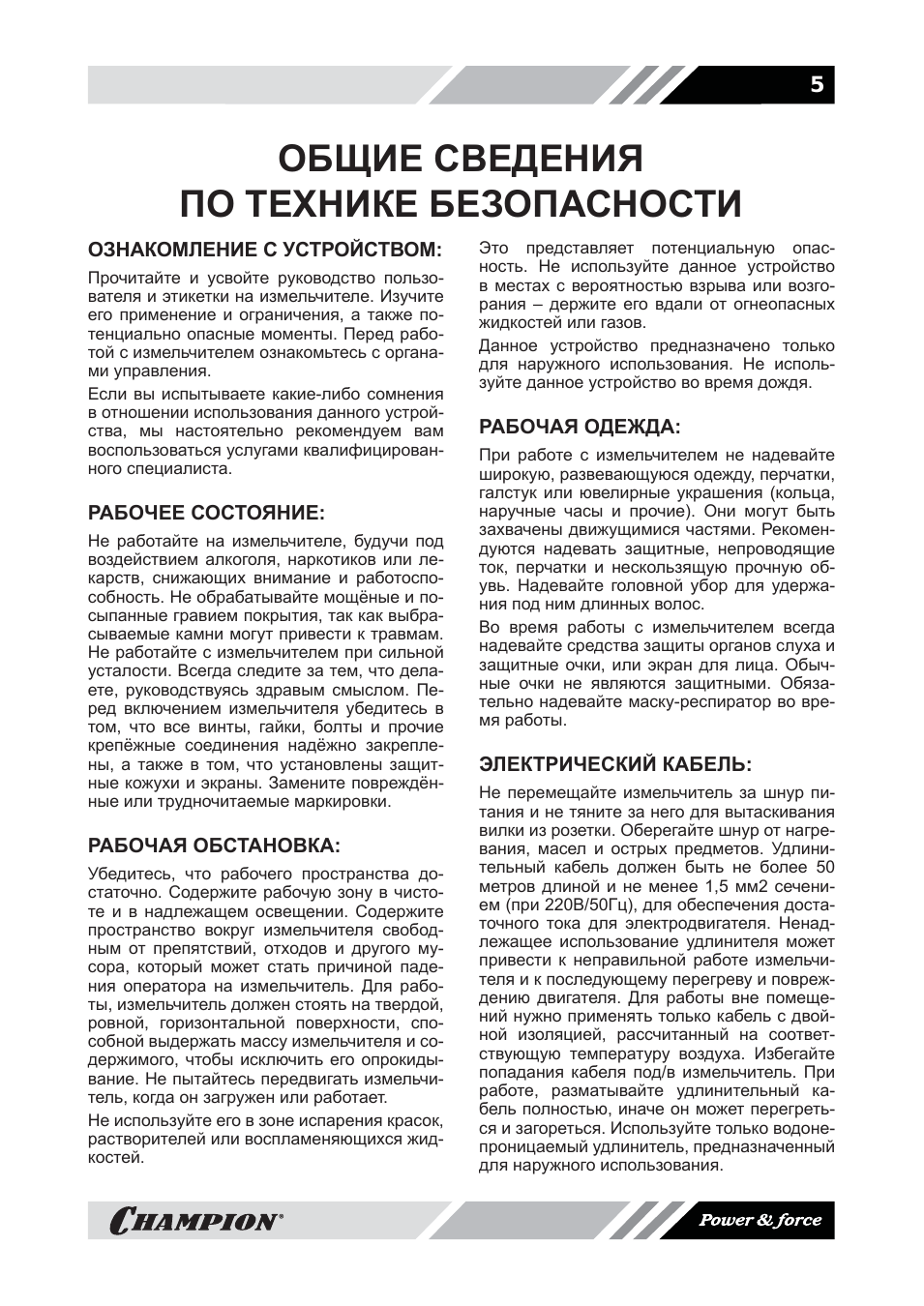

ОБЩИЕ СВЕДЕНИЯ

ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ОЗНАКОМЛЕНИЕ С УСТРОЙСТВОМ:

Прочитайте и усвойте руководство пользо-

вателя и этикетки на измельчителе. Изучите

его применение и ограничения, а также по-

тенциально опасные моменты. Перед рабо-

той с измельчителем ознакомьтесь с органа-

ми управления.
Если вы испытываете какие-либо сомнения

в отношении использования данного устрой-

ства, мы настоятельно рекомендуем вам

воспользоваться услугами квалифицирован-

ного специалиста.

РАБОЧЕЕ СОСТОЯНИЕ:

Не работайте на измельчителе, будучи под

воздействием алкоголя, наркотиков или ле-

карств, снижающих внимание и работоспо-

собность. Не обрабатывайте мощёные и по-

сыпанные гравием покрытия, так как выбра-

сываемые камни могут привести к травмам.

Не работайте с измельчителем при сильной

усталости. Всегда следите за тем, что дела-

ете, руководствуясь здравым смыслом. Пе-

ред включением измельчителя убедитесь в

том, что все винты, гайки, болты и прочие

крепёжные соединения надёжно закрепле-

ны, а также в том, что установлены защит-

ные кожухи и экраны. Замените повреждён-

ные или трудночитаемые маркировки.

РАБОЧАЯ ОБСТАНОВКА:

Убедитесь, что рабочего пространства до-

статочно. Содержите рабочую зону в чисто-

те и в надлежащем освещении. Содержите

пространство вокруг измельчителя свобод-

ным от препятствий, отходов и другого му-

сора, который может стать причиной паде-

ния оператора на измельчитель. Для рабо-

ты, измельчитель должен стоять на твердой,

ровной, горизонтальной поверхности, спо-

собной выдержать массу измельчителя и со-

держимого, чтобы исключить его опрокиды-

вание. Не пытайтесь передвигать измельчи-

тель, когда он загружен или работает.
Не используйте его в зоне испарения красок,

растворителей или воспламеняющихся жид-

костей.

Это представляет потенциальную опас-

ность. Не используйте данное устройство

в местах с вероятностью взрыва или возго-

рания – держите его вдали от огнеопасных

жидкостей или газов.
Данное устройство предназначено только

для наружного использования. Не исполь-

зуйте данное устройство во время дождя.

РАБОЧАЯ ОДЕЖДА:

При работе с измельчителем не надевайте

широкую, развевающуюся одежду, перчатки,

галстук или ювелирные украшения (кольца,

наручные часы и прочие). Они могут быть

захвачены движущимися частями. Рекомен-

дуются надевать защитные, непроводящие

ток, перчатки и нескользящую прочную об-

увь. Надевайте головной убор для удержа-

ния под ним длинных волос.
Во время работы с измельчителем всегда

надевайте средства защиты органов слуха и

защитные очки, или экран для лица. Обыч-

ные очки не являются защитными. Обяза-

тельно надевайте маску-респиратор во вре-

мя работы.

ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ:

Не перемещайте измельчитель за шнур пи-

тания и не тяните за него для вытаскивания

вилки из розетки. Оберегайте шнур от нагре-

вания, масел и острых предметов. Удлини-

тельный кабель должен быть не более 50

метров длиной и не менее 1,5 мм2 сечени-

ем (при 220В/50Гц), для обеспечения доста-

точного тока для электродвигателя. Ненад-

лежащее использование удлинителя может

привести к неправильной работе измельчи-

теля и к последующему перегреву и повреж-

дению двигателя. Для работы вне помеще-

ний нужно применять только кабель с двой-

ной изоляцией, рассчитанный на соответ-

ствующую температуру воздуха. Избегайте

попадания кабеля под/в измельчитель. При

работе, разматывайте удлинительный ка-

бель полностью, иначе он может перегреть-

ся и загореться. Используйте только водоне-

проницаемый удлинитель, предназначенный

для наружного использования.

6

ЭЛЕКТРОБЕЗОПАСНОСТЬ:

Проверьте, что электрические цепи надеж-

но защищены и соответствуют мощности,

напряжению и частоте тока электродвигате-

ля. Не подсоединяйте и не отсоединяйте из-

мельчитель, находясь на мокрой земле. Не

используйте измельчитель во время дождя

или тумана. При подсоединении и отсоеди-

нении измельчителя следите за тем, чтобы

ваши пальцы не касались металлических ча-

стей вилки шнура питания.

ОГРАНИЧЕНИЕ ДОСТУПА:

Не подпускайте к Вашему измельчителю по-

сторонних лиц. Не позволяйте детям или жи-

вотным находиться в рабочей зоне, а также

ни в коем случае не позволяйте детям ис-

пользовать данное изделие или когда-либо

притрагиваться к шнуру питания или удлини-

телю. Если вы не используете данное устрой-

ство, храните его в безопасном месте, недо-

ступном для детей.

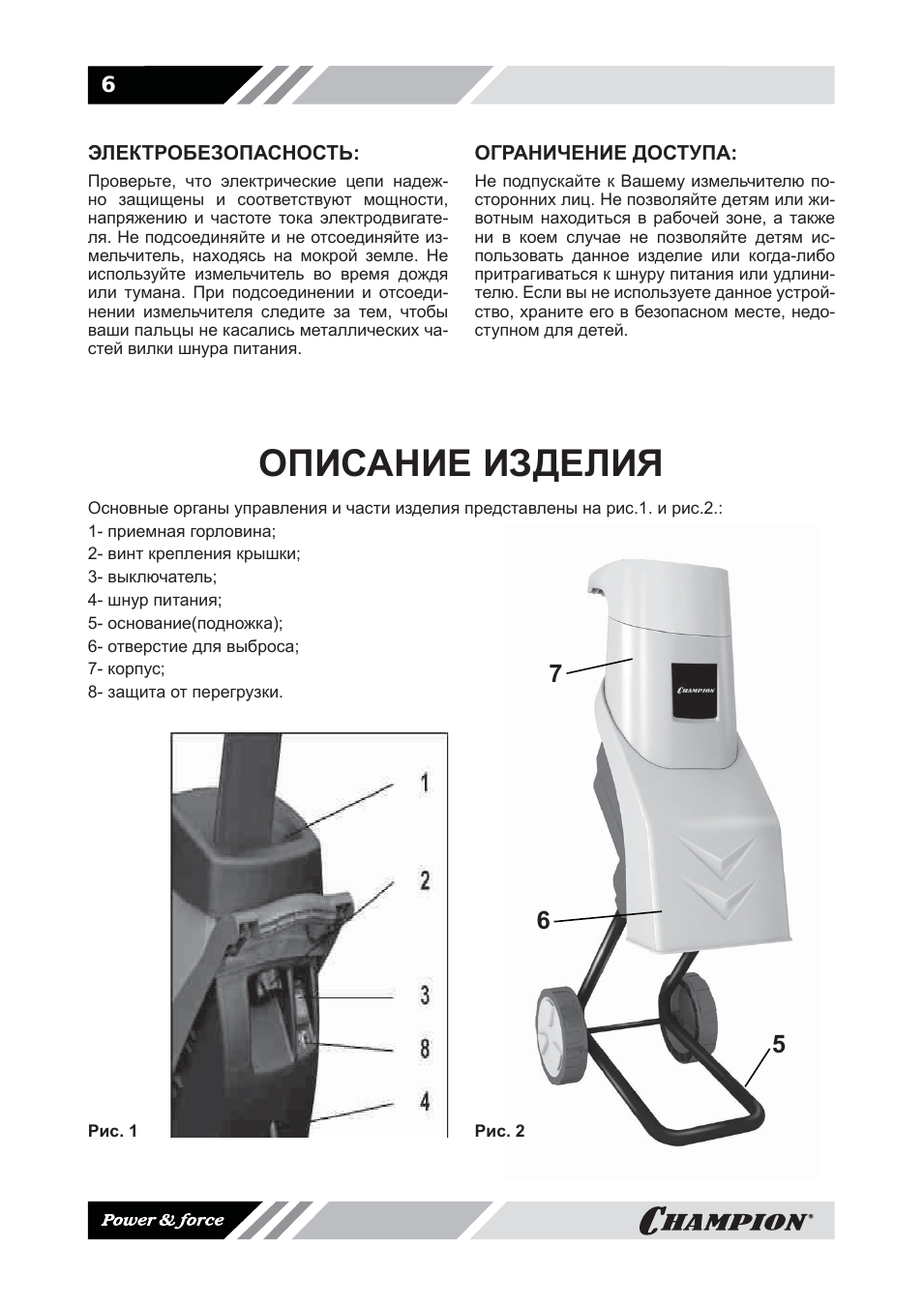

ОПИСАНИЕ ИЗДЕЛИЯ

Рис. 1

Рис. 2

Основные органы управления и части изделия представлены на рис.1. и рис.2.:
1- приемная горловина;
2- винт крепления крышки;
3- выключатель;
4- шнур питания;
5- основание(подножка);
6- отверстие для выброса;
7- корпус;
8- защита от перегрузки.

5

6

7

7

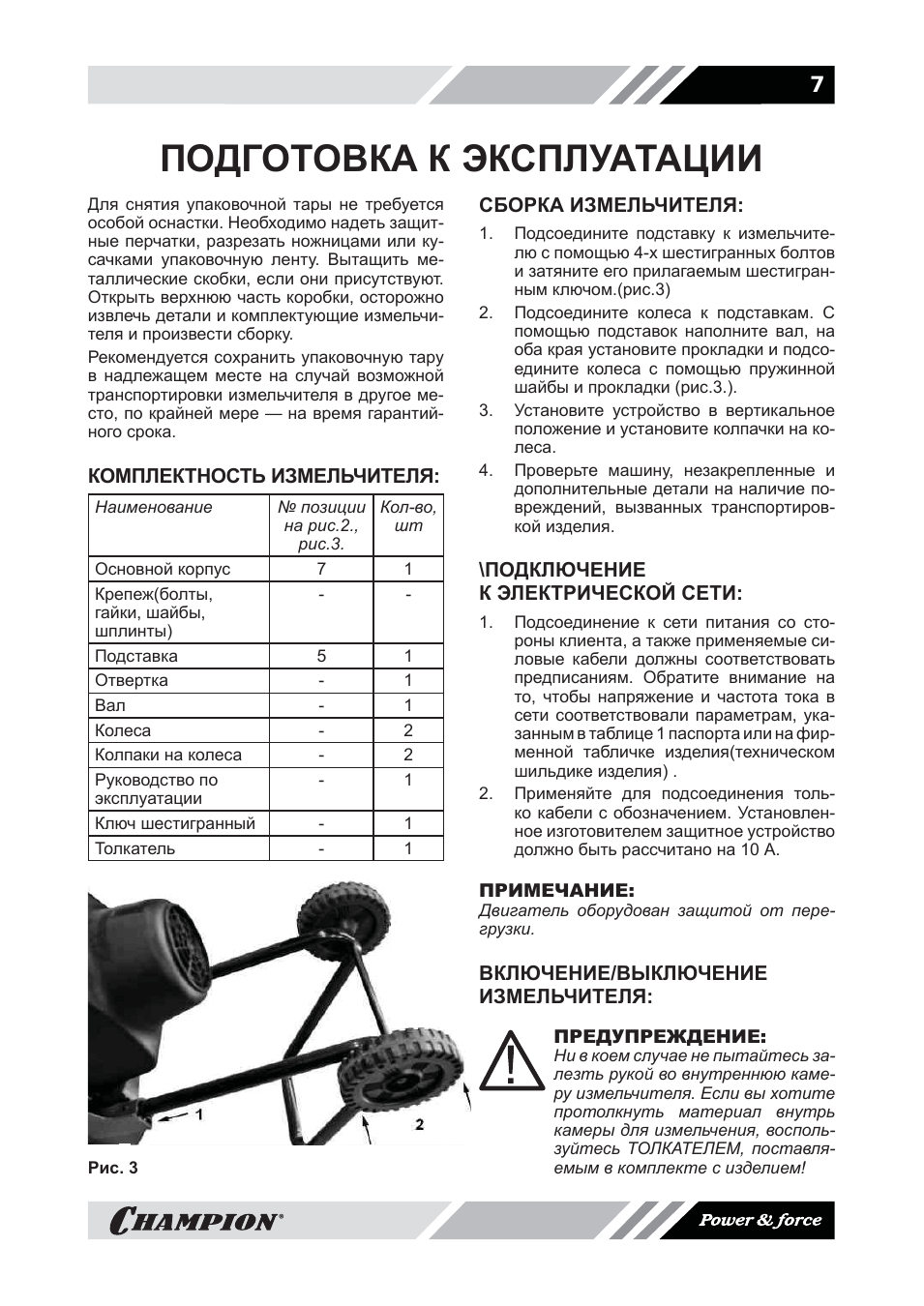

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Для снятия упаковочной тары не требуется

особой оснастки. Необходимо надеть защит-

ные перчатки, разрезать ножницами или ку-

сачками упаковочную ленту. Вытащить ме-

таллические скобки, если они присутствуют.

Открыть верхнюю часть коробки, осторожно

извлечь детали и комплектующие измельчи-

теля и произвести сборку.
Рекомендуется сохранить упаковочную тару

в надлежащем месте на случай возможной

транспортировки измельчителя в другое ме-

сто, по крайней мере — на время гарантий-

ного срока.

КОМПЛЕКТНОСТЬ ИЗМЕЛЬЧИТЕЛЯ:

Наименование

№ позиции

на рис.2.,

рис.3.

Кол-во,

шт

Основной корпус 7 1
Крепеж(болты,

гайки, шайбы,

шплинты)

—

—

Подставка 5

1

Отвертка —

1

Вал —

1

Колеса —

2

Колпаки на колеса — 2
Руководство по

эксплуатации

— 1

Ключ шестигранный — 1
Толкатель —

1

СБОРКА ИЗМЕЛЬЧИТЕЛЯ:

1. Подсоедините подставку к измельчите-

лю с помощью 4-х шестигранных болтов

и затяните его прилагаемым шестигран-

ным ключом.(рис.3)

2. Подсоедините колеса к подставкам. С

помощью подставок наполните вал, на

оба края установите прокладки и подсо-

едините колеса с помощью пружинной

шайбы и прокладки (рис.3.).

3. Установите устройство в вертикальное

положение и установите колпачки на ко-

леса.

4. Проверьте машину, незакрепленные и

дополнительные детали на наличие по-

вреждений, вызванных транспортиров-

кой изделия.

\ПОДКЛЮЧЕНИЕ
К ЭЛЕКТРИЧЕСКОЙ СЕТИ:

1. Подсоединение к сети питания со сто-

роны клиента, а также применяемые си-

ловые кабели должны соответствовать

предписаниям. Обратите внимание на

то, чтобы напряжение и частота тока в

сети соответствовали параметрам, ука-

занным в таблице 1 паспорта или на фир-

менной табличке изделия(техническом

шильдике изделия) .

2. Применяйте для подсоединения толь-

ко кабели с обозначением. Установлен-

ное изготовителем защитное устройство

должно быть рассчитано на 10 А.

ПРИМЕЧАНИЕ:

Двигатель оборудован защитой от пере-

грузки.

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
ИЗМЕЛЬЧИТЕЛЯ:

Рис. 3

ПРЕДУПРЕЖДЕНИЕ:

Ни в коем случае не пытайтесь за-

лезть рукой во внутреннюю каме-

ру измельчителя. Если вы хотите

протолкнуть материал внутрь

камеры для измельчения, восполь-

зуйтесь ТОЛКАТЕЛЕМ, поставля-

емым в комплекте с изделием!

8

Перед включением измельчителя, осмотри-

те загрузочную камеру, чтобы убедиться в

том, что она пустая(незагруженная).
Удерживайте приёмное отверстие на неко-

тором расстоянии от лица и других частей

тела.
Держите руки и другие части тела, а также

одежду на безопасном расстоянии от загру-

зочной камеры, разгрузочного желоба или

всех движущихся частей.
Постоянно сохраняйте равновесие и устой-

чивое положение ног. Не перегибайтесь.
При загрузке материала в измельчитель ни-

когда не становитесь выше уровня основа-

ния измельчителя.
При работе с измельчителем не стойте в

зоне выброса.
При загрузке материала в измельчитель осо-

бое внимание обращайте на то, чтобы в него

не попадали куски металла, камни, стеклян-

ные бутылки, консервные банки и другие

предметы.
Повреждения, полученные в результате по-

падания под нож твердых частиц, гаранти-

ей не покрываются. В том случае, если ре-

жущий механизм ударяют какие-либо по-

сторонние предметы, либо механизм начал

издавать необычный шум, скрежет или ви-

брировать, отключите питание и дождитесь

остановки механизма (электродвигатель от-

ключён от питания). Проверьте на предмет

наличия повреждений, найдите и закрепи-

те все детали, крепление которых ослабло.

Замените или почините все повреждённые

детали на компоненты, имеющие аналогич-

ные технические требования.
Не допускайте скопления обрабатываемого

материала в зоне разгрузки: это приведет к

препятствию разгрузки и приведет к выбросу

материала через приёмное отверстие.
Если механизм засорился, перед тем как

очистить его от обломков, отключите пита-

ние (электродвигатель отключён от питания).

Для предотвращения повреждений источни-

ка питания и предупреждения возникнове-

ния пожара не допускайте засорения источ-

ника питания обломками и прочими скопле-

ниями.

Помните, что включение запускающего ме-

ханизма двигателя на устройствах с двигате-

лем вызывает, к тому же, движение режущих

деталей.
Защитные кожухи и дефлекторы всегда

должны быть установлены и должны быть в

рабочем состоянии.
Не перемещайте измельчитель при вклю-

чённом источнике питания.Всякий раз, ког-

да вы покидаете рабочее место, выключай-

те источник питания и отключайте измельчи-

тель от сети.

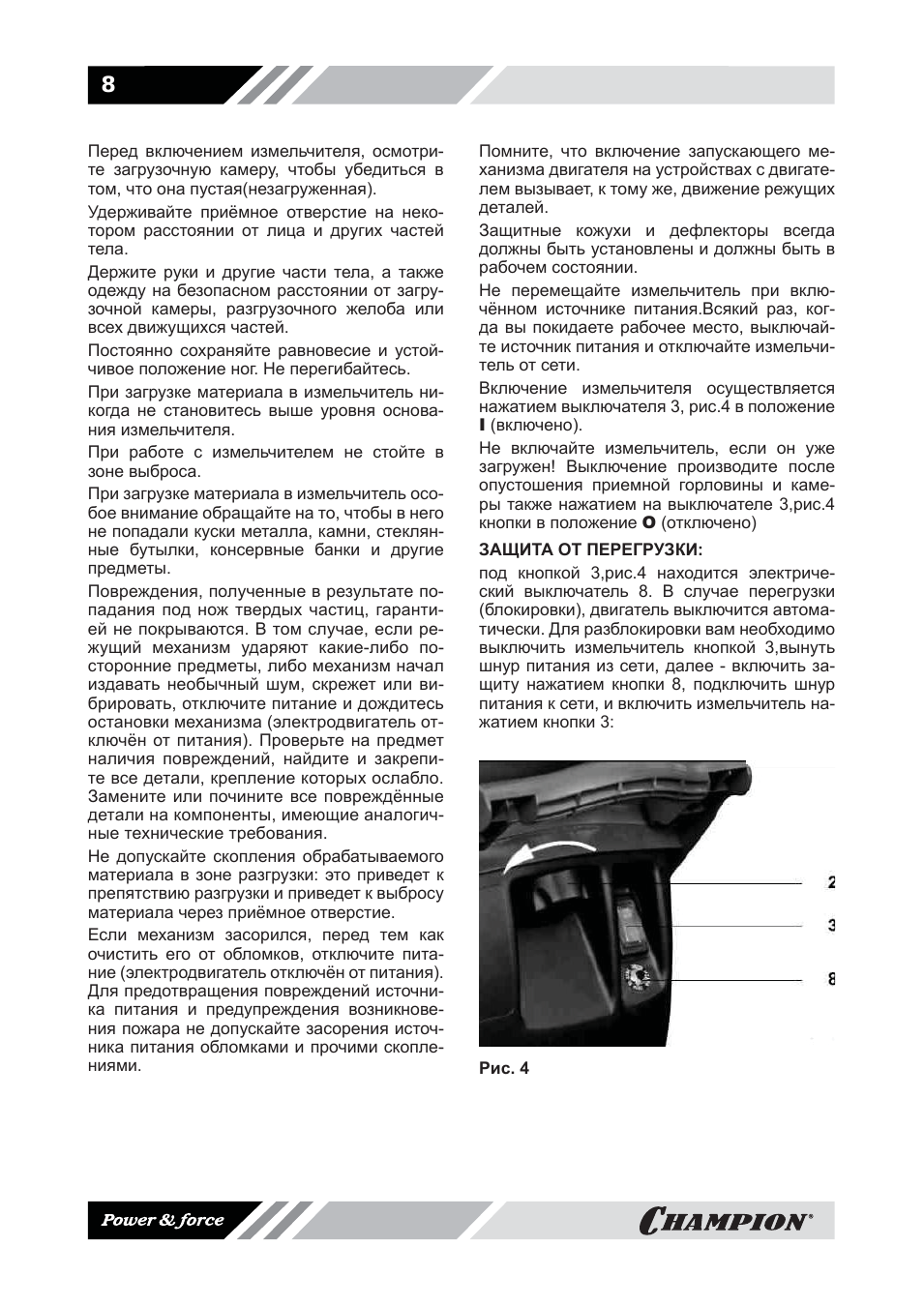

Включение измельчителя осуществляется

нажатием выключателя 3, рис.4 в положение

I (включено).
Не включайте измельчитель, если он уже

загружен! Выключение производите после

опустошения приемной горловины и каме-

ры также нажатием на выключателе 3,рис.4

кнопки в положение

О (отключено)

ЗАЩИТА ОТ ПЕРЕГРУЗКИ:
под кнопкой 3,рис.4 находится электриче-

ский выключатель 8. В случае перегрузки

(блокировки), двигатель выключится автома-

тически. Для разблокировки вам необходимо

выключить измельчитель кнопкой 3,вынуть

шнур питания из сети, далее — включить за-

щиту нажатием кнопки 8, подключить шнур

питания к сети, и включить измельчитель на-

жатием кнопки 3:

Рис. 4

9

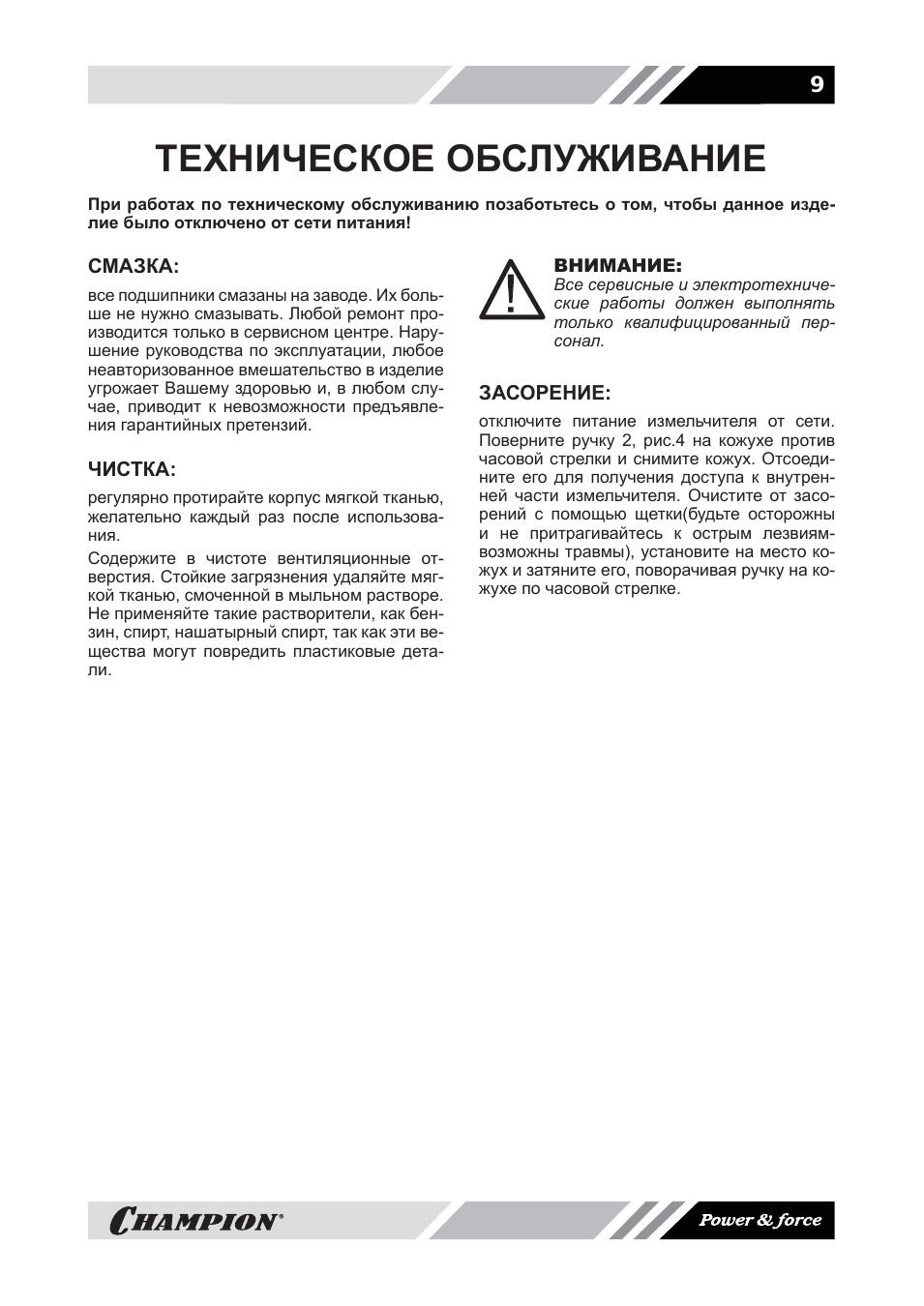

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При работах по техническому обслуживанию позаботьтесь о том, чтобы данное изде-

лие было отключено от сети питания!

ВНИМАНИЕ:

Все сервисные и электротехниче-

ские работы должен выполнять

только квалифицированный пер-

сонал.

ЗАСОРЕНИЕ:

отключите питание измельчителя от сети.

Поверните ручку 2, рис.4 на кожухе против

часовой стрелки и снимите кожух. Отсоеди-

ните его для получения доступа к внутрен-

ней части измельчителя. Очистите от засо-

рений с помощью щетки(будьте осторожны

и не притрагивайтесь к острым лезвиям-

возможны травмы), установите на место ко-

жух и затяните его, поворачивая ручку на ко-

жухе по часовой стрелке.

СМАЗКА:

все подшипники смазаны на заводе. Их боль-

ше не нужно смазывать. Любой ремонт про-

изводится только в сервисном центре. Нару-

шение руководства по эксплуатации, любое

неавторизованное вмешательство в изделие

угрожает Вашему здоровью и, в любом слу-

чае, приводит к невозможности предъявле-

ния гарантийных претензий.

ЧИСТКА:

регулярно протирайте корпус мягкой тканью,

желательно каждый раз после использова-

ния.
Содержите в чистоте вентиляционные от-

верстия. Стойкие загрязнения удаляйте мяг-

кой тканью, смоченной в мыльном растворе.

Не применяйте такие растворители, как бен-

зин, спирт, нашатырный спирт, так как эти ве-

щества могут повредить пластиковые дета-

ли.

10

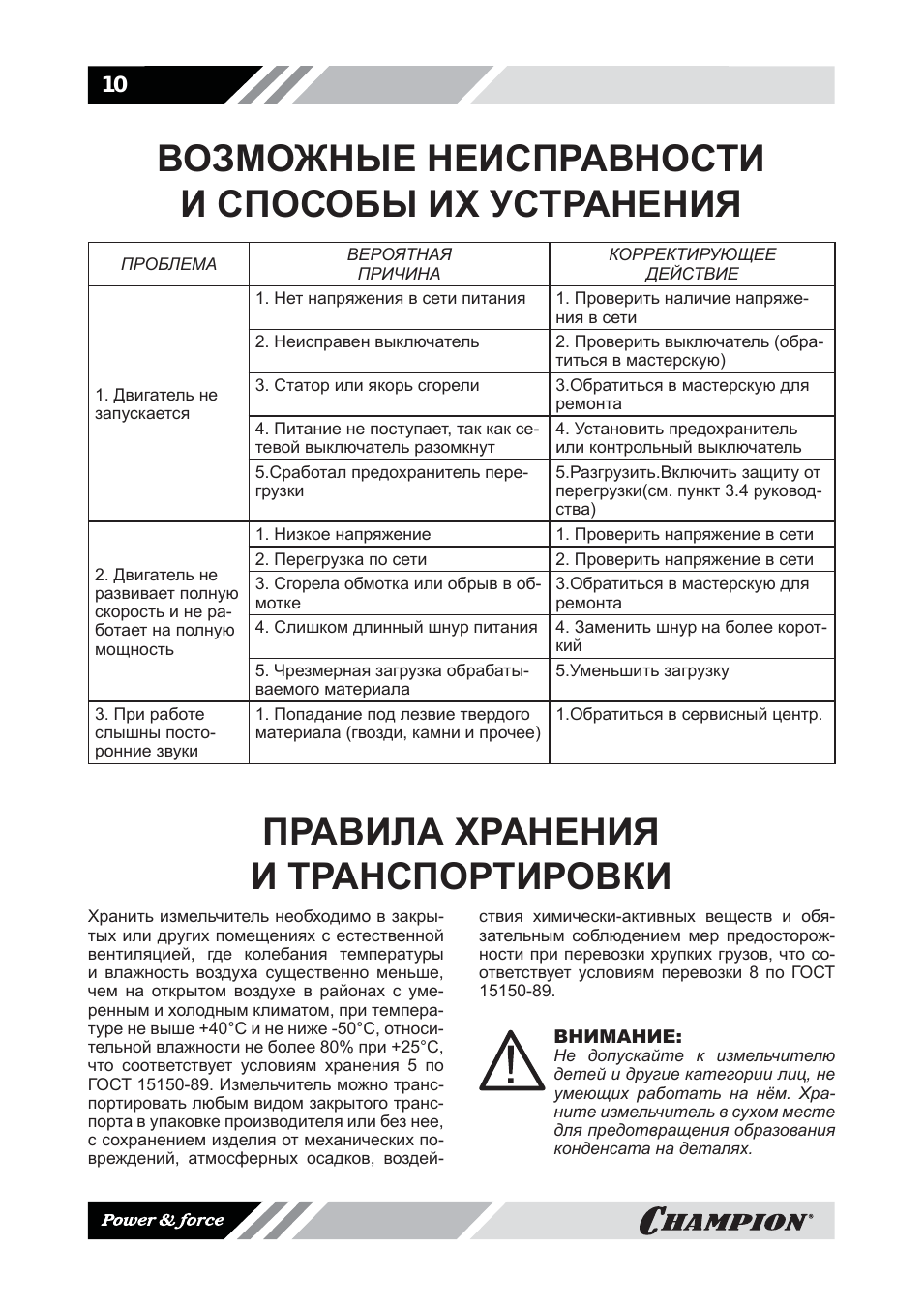

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

И СПОСОБЫ ИХ УСТРАНЕНИЯ

ПРОБЛЕМА

ВЕРОЯТНАЯ

ПРИЧИНА

КОРРЕКТИРУЮЩЕЕ

ДЕЙСТВИЕ

1. Двигатель не

запускается

1. Нет напряжения в сети питания

1. Проверить наличие напряже-

ния в сети

2. Неисправен выключатель 2.

Проверить выключатель (обра-

титься в мастерскую)

3. Статор или якорь сгорели 3.Обратиться в мастерскую для

ремонта

4. Питание не поступает, так как се-

тевой выключатель разомкнут

4. Установить предохранитель

или контрольный выключатель

5.Сработал предохранитель пере-

грузки

5.Разгрузить.Включить защиту от

перегрузки(см. пункт 3.4 руковод-

ства)

2. Двигатель не

развивает полную

скорость и не ра-

ботает на полную

мощность

1. Низкое напряжение 1.

Проверить напряжение в сети

2. Перегрузка по сети 2.

Проверить напряжение в сети

3. Сгорела обмотка или обрыв в об-

мотке

3.Обратиться в мастерскую для

ремонта

4. Слишком длинный шнур питания 4.

Заменить шнур на более корот-

кий

5. Чрезмерная загрузка обрабаты-

ваемого материала

5.Уменьшить загрузку

3. При работе

слышны посто-

ронние звуки

1. Попадание под лезвие твердого

материала (гвозди, камни и прочее)

1.Обратиться в сервисный центр.

ПРАВИЛА ХРАНЕНИЯ

И ТРАНСПОРТИРОВКИ

Хранить измельчитель необходимо в закры-

тых или других помещениях с естественной

вентиляцией, где колебания температуры

и влажность воздуха существенно меньше,

чем на открытом воздухе в районах с уме-

ренным и холодным климатом, при темпера-

туре не выше +40°С и не ниже -50°С, относи-

тельной влажности не более 80% при +25°С,

что соответствует условиям хранения 5 по

ГОСТ 15150-89. Измельчитель можно транс-

портировать любым видом закрытого транс-

порта в упаковке производителя или без нее,

с сохранением изделия от механических по-

вреждений, атмосферных осадков, воздей-

ствия химически-активных веществ и обя-

зательным соблюдением мер предосторож-

ности при перевозки хрупких грузов, что со-

ответствует условиям перевозки 8 по ГОСТ

15150-89.

ВНИМАНИЕ:

Не допускайте к измельчителю

детей и другие категории лиц, не

умеющих работать на нём. Хра-

ните измельчитель в сухом месте

для предотвращения образования

конденсата на деталях.

Нажмите на кнопку для помощи

Отзывы о нашей работе

Мы стремимся быть максимально удобными для Вас, обеспечить достойный уровень сервиса, и высокую компетенцию
специалистов.

Любые Ваши комментарии, предложения и пожелания не останутся без внимания.

С Вашей помощью «Садовые механизмы» станут лучше. Читайте отзывы покупателей и оценивайте качество магазина на
Яндекс.Маркете.

Измельчитель садовый Champion SH 251 — устройство для измельчения садового мусора, веток и т.д. с целью превращения его в компост. Удобный в использовании, мобильный, имеет малый вес.

Преимущества:

• Небольшой вес и компактность.
• Защита двигателя от перегрузки.
• Удобство транспортировки.

Гарантийный срок эксплуатации устройства составляет 12 месяцев со дня продажи.

Претензии по качеству принимаются только при условии, что обнаруженные недостатки и рекламация заявлены в течение гарантийного срока, установленного на устройство.

Любительский тип устройства CHAMPION используется только в личных целях, не связанных с профессиональной или предпринимательской деятельностью, в противном случае гарантийный срок составляет один месяц.

Перечень устройств CHAMPION. предназначенных для профессионального (коммерческого) использования:

• Генераторы — GG11000E, DG10000E, DG10000E-3, DG12E, DG1SES, DG1SES-3, DG20000ES-3
• Виброплиты — PC1645RH
• Бензопилы — 254, 265

Для гарантийного обслуживания устройство предоставляется в сервисный центр:

• в полной комплектации (шина, цепь, триммерная головка, нож, кожух, защиты и т. n .);
• с остатком топлива не менее 1/ 3 от общего объема топливного бака;
• в чистом виде.

При несоблюдении этих требований сервисный центр имеет право отказать Вам в гарантийном обслуживании.

В течение гарантийного срока рекомендуется проходить технический осмотр и регулировку бензоинструмента.

Предпродажная подготовка выполняется с целью предотвращения ошибок при сборке и для выявления повреждений полученных при транспортировке изделия, а так же для проверки комплектации. Выполняя предпродажную подготовку в нашей компании, вы можете сразу приступить к эксплутации нашей продукции. Сервисные специалисты, прошедшие специальное обучение сделают предпродажную подготовку быстро и с высоким качеством.

Предпродажная подготовка любого устройства, является бесплатной услугой и включает в себя:

• Аккуратную распаковку устройства с сохранением тары.
• Тщательный внешний осмотр для проверки отсутствия повреждений.
• Проверка соответствия комплектации устройства.
• Последовательная сборка устройства, согласно инструкции по эксплуатации.
• Заправка устройства горюче-смазочными материалами, рекомендованными компанией производителем.
• Запуск двигателя и проверку устройства на различных режимах.
• Внешний осмотр устройства на отсутствие подтекания ГСМ после тестирования.
